1 Návod k použití WT 46E300 SK S

2 Vaše nová sušička Blahopřejeme - koupí této sušičky jste se rozhodli pro moderní, vysoce kvalitní domácí spotřebič značky Siemens. Výrazným rysem této kondenzační sušičky je energeticky úsporný provoz. U všech sušiček, které opouštějí naše závody, jsou pečlivě přezkoušeny všechny funkce a zkontrolován jejich stav. Budete-li mít k sušičce nějaké dotazy, náš servis vám je k dispozici. Přečtěte si, tento návod k použití než začnete sušičku používat. Dodržujte pokyny ze str. 13. Ekologická likvidace Obaly od sušičky ekologicky zlikvidujte. Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG o elektrických a elektronických dosloužilých spotřebičích (waste electrical and electronic equipment - WEEE). Tato směrnice stanovuje rámcové podmínky platné při odevzdávání a recyklaci dosloužilých spotřebičů. Obsah strana Příprava 4 Nastavení programů 5 Po sušení 6 Informace o prádle 7 Údržba a čištění 8 Přehled programů 9 Instalace 10 Technické údaje 11 Příslušenství na objednávku 11 Co dělat, když Bezpečnostní pokyny 13 2

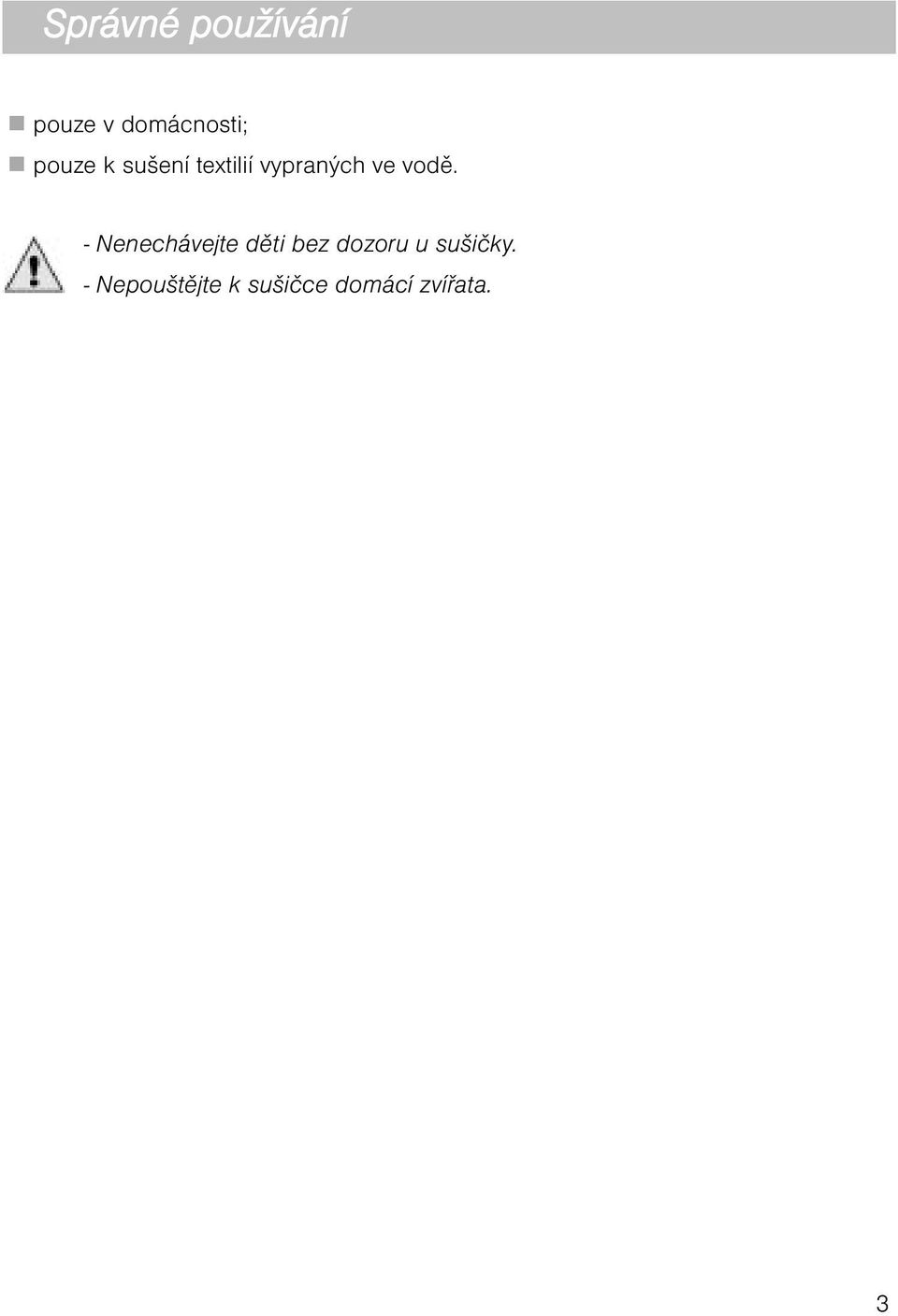

3 Správné používání pouze v domácnosti; pouze k sušení textilií vypraných ve vodě. - Nenechávejte děti bez dozoru u sušičky. - Nepouštějte k sušičce domácí zvířata. 3

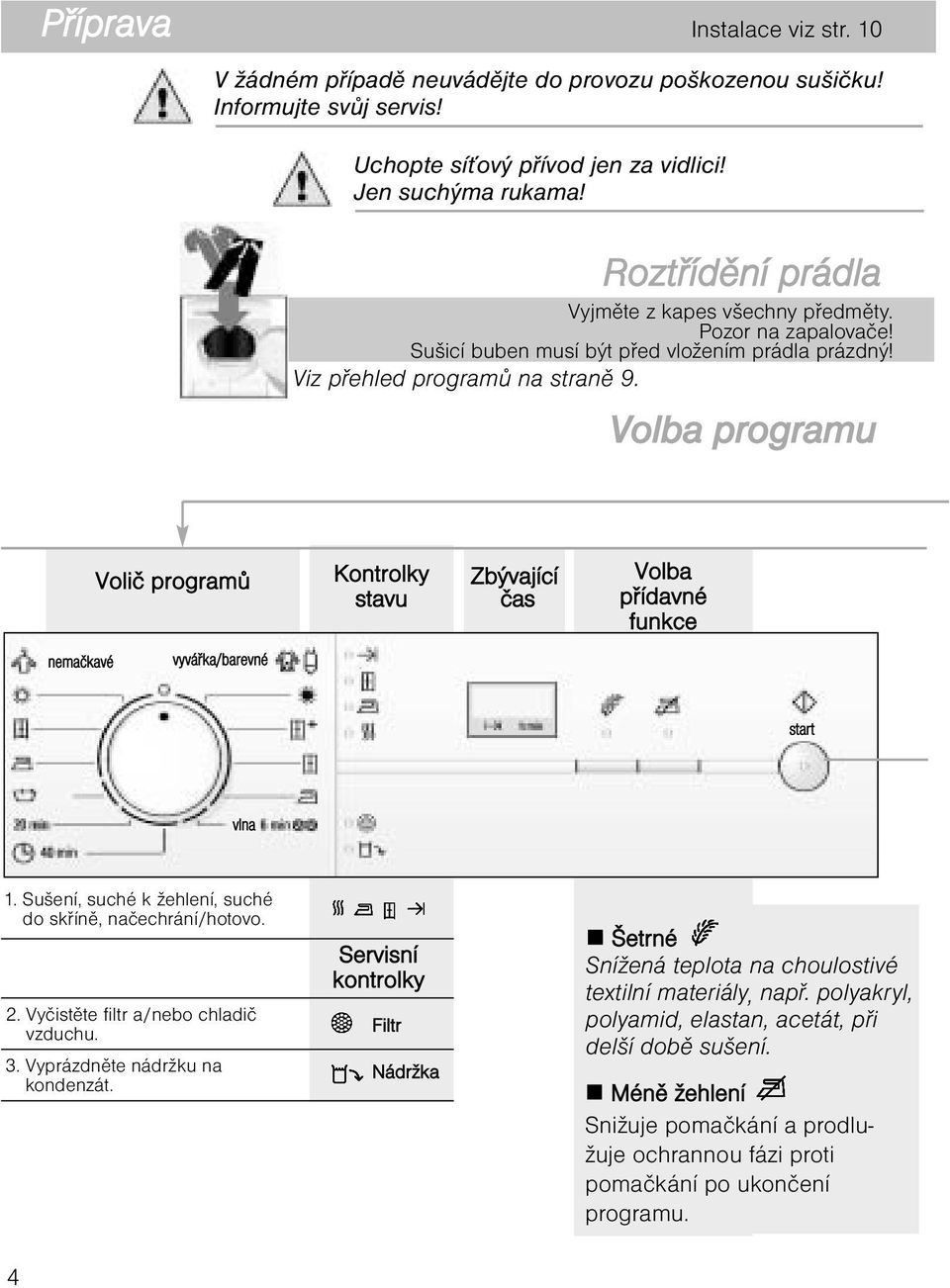

4 Příprava Instalace viz str. 10 V žádném případě neuvádějte do provozu poškozenou sušičku! Informujte svůj servis! Uchopte síťový přívod jen za vidlici! Jen suchýma rukama! Roztřídění prádla Vyjměte z kapes všechny předměty. Pozor na zapalovače! Sušicí buben musí být před vložením prádla prázdný! Viz přehled programů na straně 9. Volba programu Volič programů Kontrolky stavu Zbývající čas Volba přídavné funkce nemačkavé vyvářka/barevné start vlna 1. Sušení, suché k žehlení, suché do skříně, načechrání/hotovo. 2. Vyčistěte filtr a/nebo chladič vzduchu. 3. Vyprázdněte nádržku na kondenzát. 4 Servisní kontrolky Filtr Nádržka Šetrné Snížená teplota na choulostivé textilní materiály, např. polyakryl, polyamid, elastan, acetát, při delší době sušení. Méně žehlení Snižuje pomačkání a prodlužuje ochrannou fázi proti pomačkání po ukončení programu.

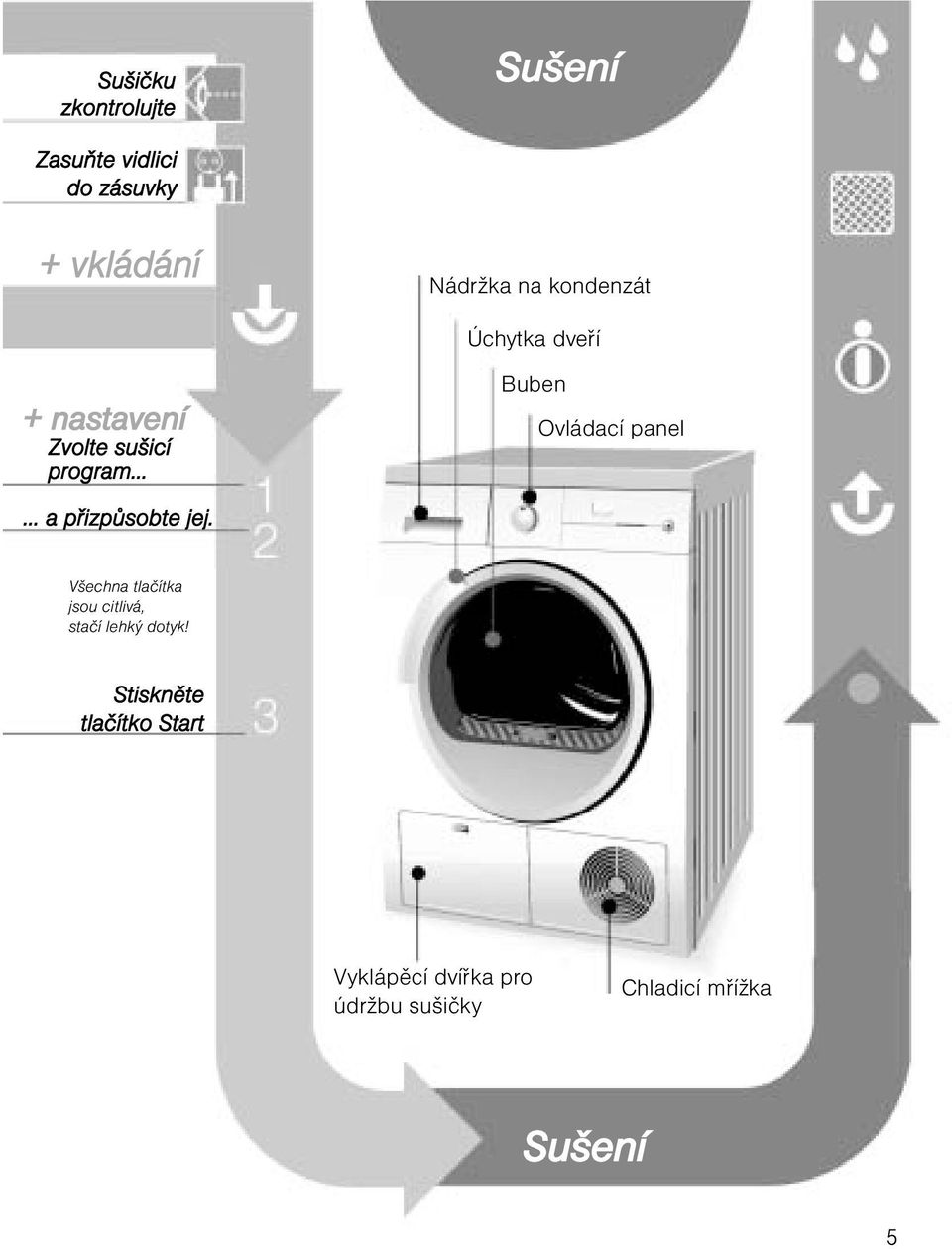

5 Sušičku zkontrolujte Sušení Zasuňte vidlici do zásuvky + vkládání Nádržka na kondenzát Úchytka dveří + nastavení Zvolte sušicí program a přizpůsobte jej. Buben Ovládací panel Všechna tlačítka jsou citlivá, stačí lehký dotyk! Stiskněte tlačítko Start Vyklápěcí dvířka pro údržbu sušičky Chladicí mřížka Sušení 5

6 Vylévání kondenzátu 1. Vytáhněte nádržku na kondenzát a držte ji vodorovně. 2. Kondenzát vylijte. 3. Nádržku zasuňte na doraz zpátky. Čištění filtru 1. Otevřete dveře sušičky, vytáhněte filtr a rozložte ho. 2. Odstraňte zachycená vlákna (přejeďte po filtru rukou). 3. Filtr zase složte, znovu jej nasaďte a zavřete dveře sušičky. Vypnutí sušičky Nastavte volič programů na Vyp. Vyjmutí prádla Sušička je vybavena automatickou funkcí chránící prádlo před pomačkáním, takže se buben v určitých časových intervalech pohybuje a prádlo zůstává po jednu hodinu načechrané a nezmačkané (když zvolíte navíc funkci méně žehlení, bude se prádlo načechrávat dvě hodiny - podle modelu). Konec programu jakmile se rozsvítí kontrolka Doplnění nebo vyjmutí prádla Otevřete dveře sušičky, sušení se přeruší. Doplňte prádlo nebo je vyjměte a opět zavřete dveře sušičky. Podle potřeby znovu nastavte program a přídavné funkce. 4. Stiskněte tlačítko Start. Buben a dveře sušičky mohou být horké. 6

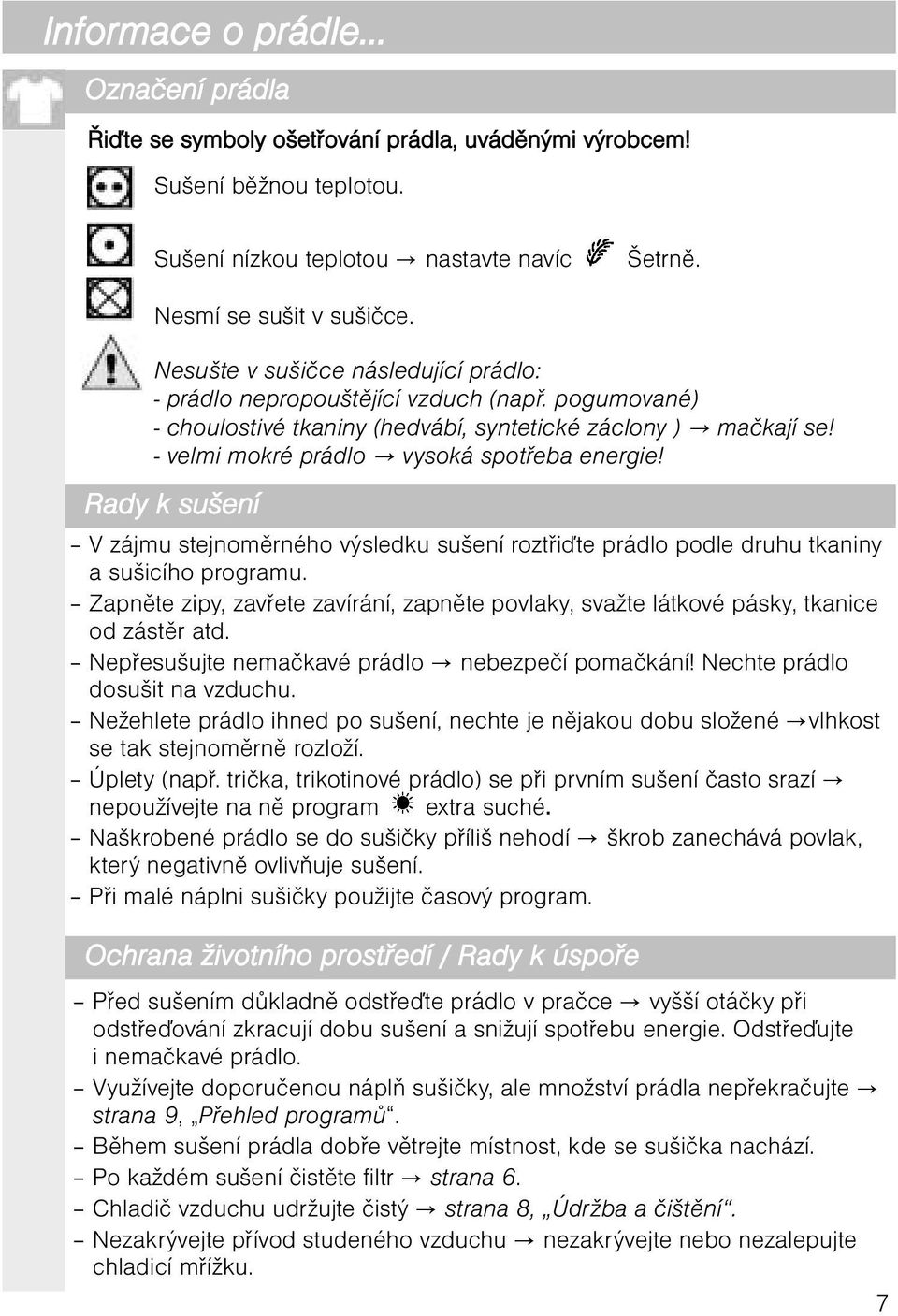

7 Informace o prádle Označení prádla Řiďte se symboly ošetřování prádla, uváděnými výrobcem! Sušení běžnou teplotou. Sušení nízkou teplotou nastavte navíc Šetrně. Nesmí se sušit v sušičce. Nesušte v sušičce následující prádlo: - prádlo nepropouštějící vzduch (např. pogumované) - choulostivé tkaniny (hedvábí, syntetické záclony ) mačkají se! - velmi mokré prádlo vysoká spotřeba energie! Rady k sušení V zájmu stejnoměrného výsledku sušení roztřiďte prádlo podle druhu tkaniny a sušicího programu. Zapněte zipy, zavřete zavírání, zapněte povlaky, svažte látkové pásky, tkanice od zástěr atd. Nepřesušujte nemačkavé prádlo nebezpečí pomačkání! Nechte prádlo dosušit na vzduchu. Nežehlete prádlo ihned po sušení, nechte je nějakou dobu složené vlhkost se tak stejnoměrně rozloží. Úplety (např. trička, trikotinové prádlo) se při prvním sušení často srazí nepoužívejte na ně program extra suché. Naškrobené prádlo se do sušičky příliš nehodí škrob zanechává povlak, který negativně ovlivňuje sušení. Při malé náplni sušičky použijte časový program. Ochrana životního prostředí / Rady k úspoře Před sušením důkladně odstřeďte prádlo v pračce vyšší otáčky při odstřeďování zkracují dobu sušení a snižují spotřebu energie. Odstřeďujte i nemačkavé prádlo. Využívejte doporučenou náplň sušičky, ale množství prádla nepřekračujte strana 9, Přehled programů. Během sušení prádla dobře větrejte místnost, kde se sušička nachází. Po každém sušení čistěte filtr strana 6. Chladič vzduchu udržujte čistý strana 8, Údržba a čištění. Nezakrývejte přívod studeného vzduchu nezakrývejte nebo nezalepujte chladicí mřížku. 7

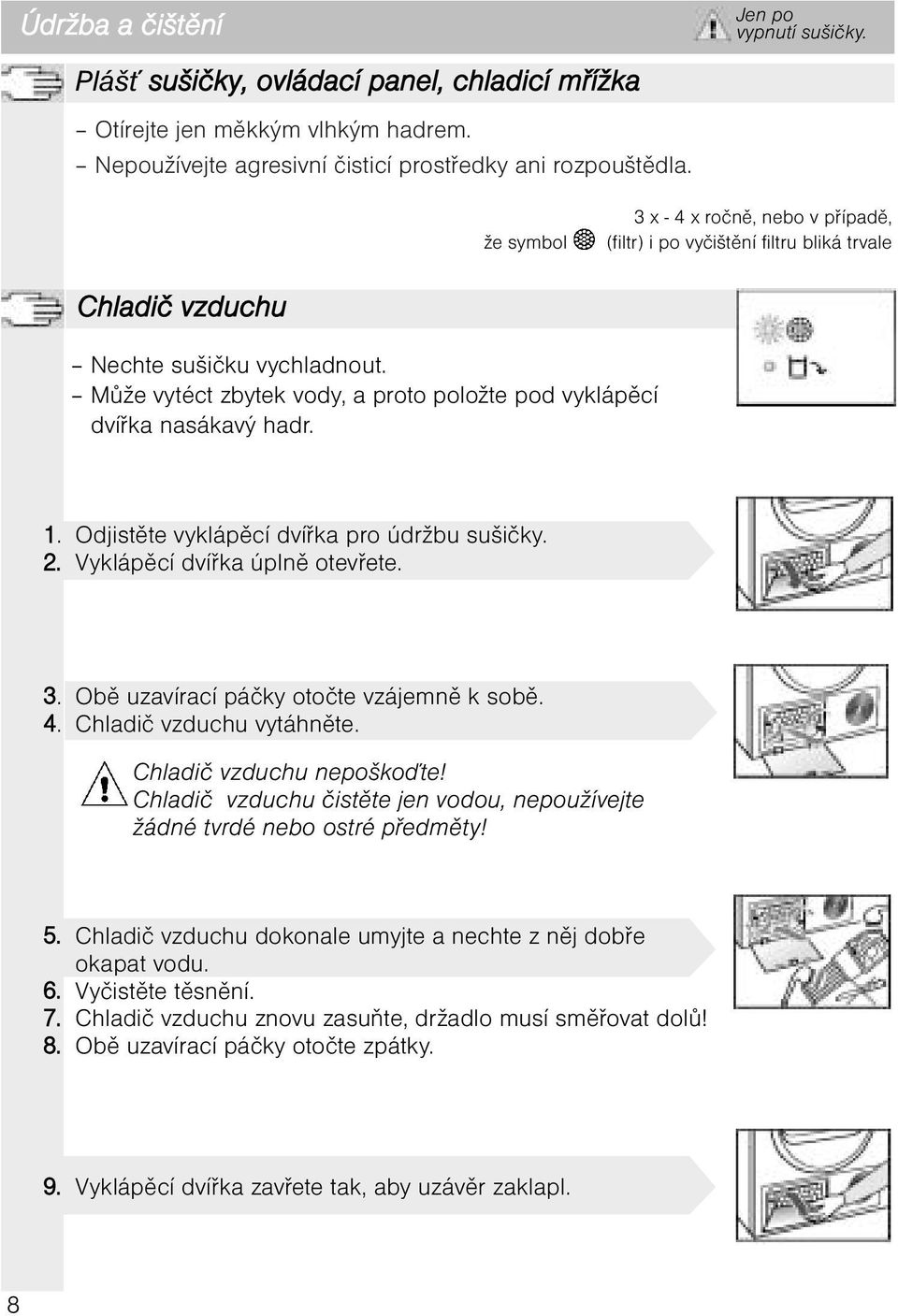

8 Údržba a čištění Plášť sušičky, ovládací panel, chladicí mřížka Otírejte jen měkkým vlhkým hadrem. Nepoužívejte agresivní čisticí prostředky ani rozpouštědla. Jen po vypnutí sušičky. že symbol 3 x - 4 x ročně, nebo v případě, (filtr) i po vyčištění filtru bliká trvale Chladič vzduchu Nechte sušičku vychladnout. Může vytéct zbytek vody, a proto položte pod vyklápěcí dvířka nasákavý hadr. 1. Odjistěte vyklápěcí dvířka pro údržbu sušičky. 2. Vyklápěcí dvířka úplně otevřete. 3. Obě uzavírací páčky otočte vzájemně k sobě. 4. Chladič vzduchu vytáhněte. Chladič vzduchu nepoškoďte! Chladič vzduchu čistěte jen vodou, nepoužívejte žádné tvrdé nebo ostré předměty! 5. Chladič vzduchu dokonale umyjte a nechte z něj dobře okapat vodu. 6. Vyčistěte těsnění. 7. Chladič vzduchu znovu zasuňte, držadlo musí směřovat dolů! 8. Obě uzavírací páčky otočte zpátky. 9. Vyklápěcí dvířka zavřete tak, aby uzávěr zaklapl. 8

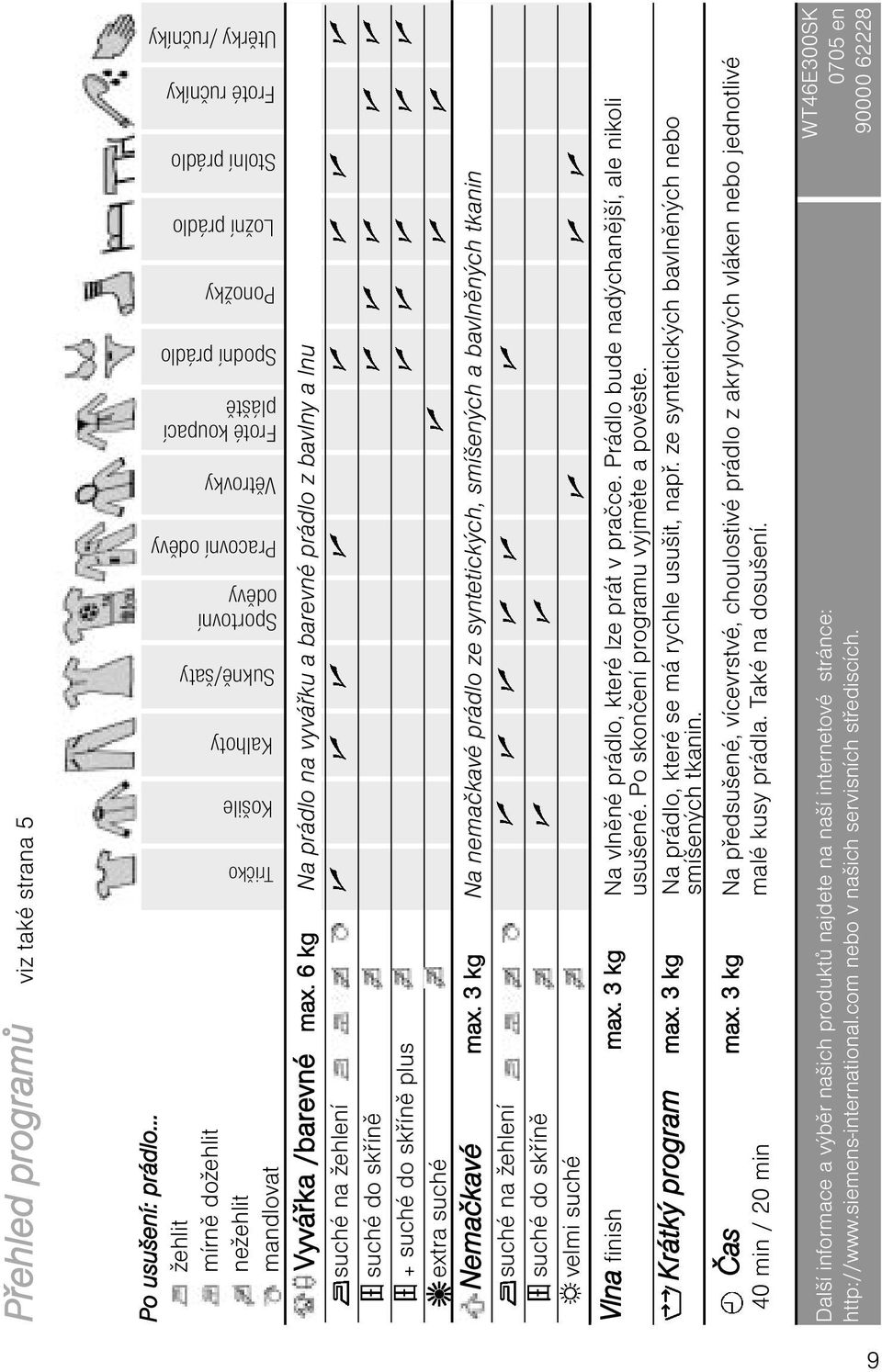

9 Přehled programů viz také strana 5 Tričko Košile Kalhoty Sukně/šaty Sportovní oděvy Pracovní oděvy Větrovky Froté koupací pláště Spodní prádlo Ponožky Ložní prádlo Stolní prádlo Froté ručníky Utěrky /ručníky Po usušení: prádlo žehlit mírně dožehlit nežehlit mandlovat Vyvářka /barevné max. 6 kg Na prádlo na vyvářku a barevné prádlo z bavlny a lnu suché na žehlení suché do skříně + suché do skříně plus extra suché Nemačkavé max. 3 kg Na nemačkavé prádlo ze syntetických, smíšených a bavlněných tkanin suché na žehlení suché do skříně velmi suché Vlna finish max. 3 kg Na vlněné prádlo, které lze prát v pračce. Prádlo bude nadýchanější, ale nikoli usušené. Po skončení programu vyjměte a pověste. Krátký program max. 3 kg Na prádlo, které se má rychle usušit, např. ze syntetických bavlněných nebo smíšených tkanin. Čas max. 3 kg Na předsušené, vícevrstvé, choulostivé prádlo z akrylových vláken nebo jednotlivé 40 min / 20 min malé kusy prádla. Také na dosušení. Další informace a výběr našich produktů najdete na naší internetové stránce: nebo v našich servisních střediscích. WT46E300SK 0705 en

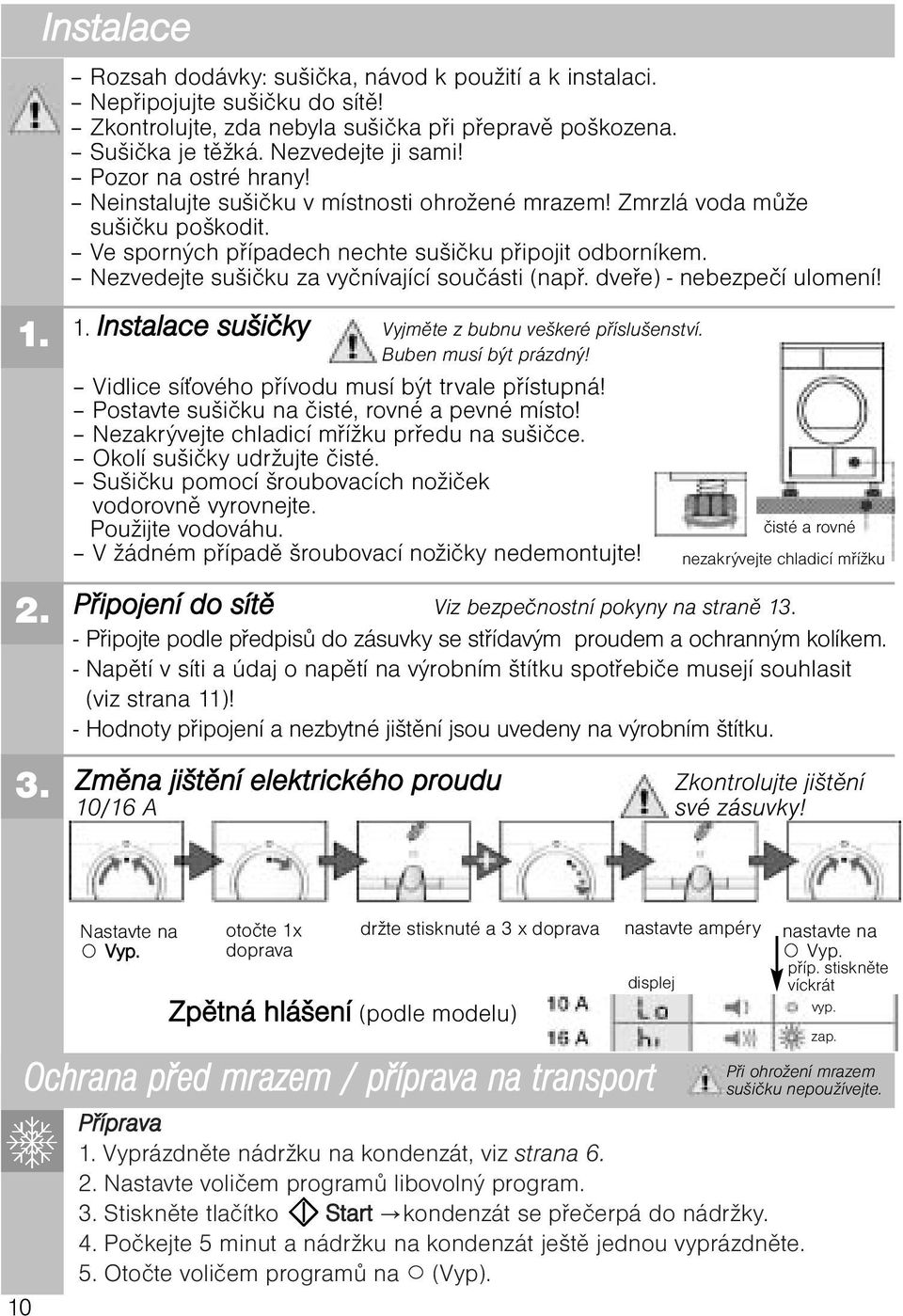

10 Instalace Rozsah dodávky: sušička, návod k použití a k instalaci. Nepřipojujte sušičku do sítě! Zkontrolujte, zda nebyla sušička při přepravě poškozena. Sušička je těžká. Nezvedejte ji sami! Pozor na ostré hrany! Neinstalujte sušičku v místnosti ohrožené mrazem! Zmrzlá voda může sušičku poškodit. Ve sporných případech nechte sušičku připojit odborníkem. Nezvedejte sušičku za vyčnívající součásti (např. dveře) - nebezpečí ulomení! 1. Instalace sušičky Vyjměte z bubnu veškeré příslušenství. Buben musí být prázdný! Vidlice síťového přívodu musí být trvale přístupná! Postavte sušičku na čisté, rovné a pevné místo! Nezakrývejte chladicí mřížku prředu na sušičce. Okolí sušičky udržujte čisté. Sušičku pomocí šroubovacích nožiček vodorovně vyrovnejte. Použijte vodováhu. V žádném případě šroubovací nožičky nedemontujte! čisté a rovné nezakrývejte chladicí mřížku Připojení do sítě Viz bezpečnostní pokyny na straně Připojte podle předpisů do zásuvky se střídavým proudem a ochranným kolíkem. - Napětí v síti a údaj o napětí na výrobním štítku spotřebiče musejí souhlasit (viz strana 11)! - Hodnoty připojení a nezbytné jištění jsou uvedeny na výrobním štítku. Změna jištění elektrického proudu Zkontrolujte jištění 10/16 A své zásuvky! 10 Nastavte na Vyp. otočte 1x doprava Zpětná hlášení (podle modelu) držte stisknuté a 3 x doprava nastavte ampéry nastavte na Vyp. displej příp. stiskněte víckrát vyp. Ochrana před mrazem / příprava na transport Příprava 1. Vyprázdněte nádržku na kondenzát, viz strana Nastavte voličem programů libovolný program. 3. Stiskněte tlačítko Start kondenzát se přečerpá do nádržky. 4. Počkejte 5 minut a nádržku na kondenzát ještě jednou vyprázdněte. 5. Otočte voličem programů na (Vyp). zap. Při ohrožení mrazem sušičku nepoužívejte.

11 Technické údaje Rozměry (h š v) cm (výška nastavitelná) Hmotnost (netto) cca 45 kg Max. náplň 6 kg Nádržka na kondenzát 4,2 l Připojovací napětí Příkon Jištění viz výrobní štítek Číslo výrobku (E-Nr.) Výrobní číslo (FD) Typový štítek najdete na zadní straně sušičky. Hodnoty spotřeby Uvedené hodnoty jsou orientační a byly získány při běžných podmínkách. Kolísání je možné až do 10%. počet otáček při odstřeďování v ot./min (zbytková vlhkost) Vyvářka/barevné 6 kg suché do skříně* suché na žehlení* doba sušení v min (s 8 min. ochlazovací fází) Spotřeba energie v kwh 10 A 16 A 10 A 16 A 1400 (ca 50%) ,0 3, (ca 60%) ,6 3,6 800 (ca 70%) ,2 4, (ca 50%) ,2 2, (ca 60%) ,8 2,8 800 (ca 70%) ,4 3,4 Nemačkavé 3 kg suché 800 (ca 40%) ,2 1,2 do skříně* 600 (ca 50%) ,5 1,5 * Zkušební programy podle normy DIN EN a a IEC Vnitřní osvětlení bubnu (podle modelu) (žárovka E14, 15 W) Buben je po otevření nebo zavření dveří sušičky a po spuštění programu osvětlen; osvětlení zhasne automaticky. Příslušenství na objednávku Obj. číslo WZ WZ WZ WZ Souprava k připojení odtoku kondenzátu Kondenzát se odvádí přímo pomocí hadice. Spojovací sada pro věž: pračka a sušička Sušičku lze kvůli úspoře místa postavit na vhodnou pračku o stejné hloubce a šířce. Stejná sada jako WZ 20310, ale s výsuvnou pracovní deskou. Kryt pro vestavbu nebo podstavbu Sušičku lze vestavět do kuchyňské linky. 11

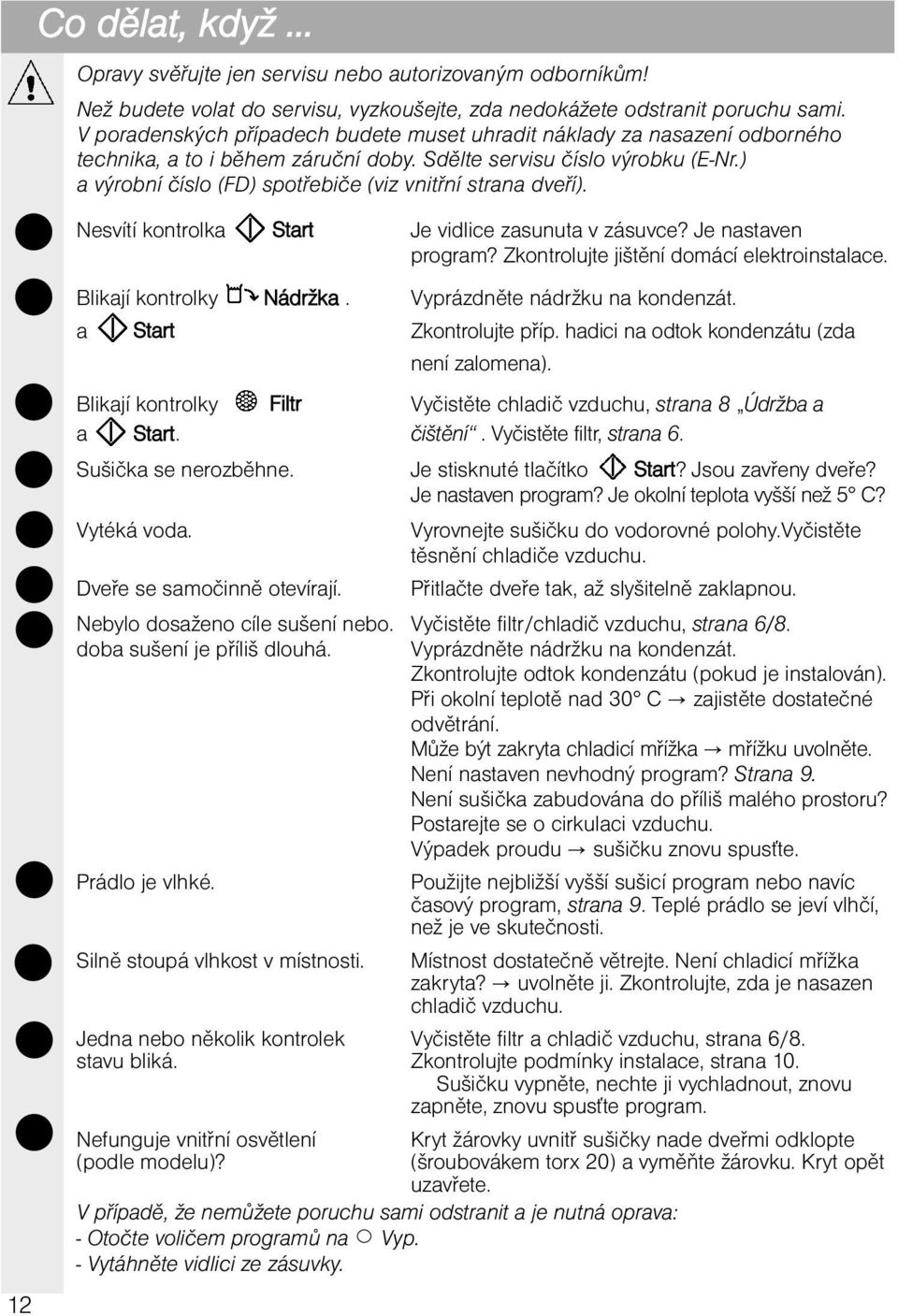

12 Co dělat, když... Opravy svěřujte jen servisu nebo autorizovaným odborníkům! Než budete volat do servisu, vyzkoušejte, zda nedokážete odstranit poruchu sami. V poradenských případech budete muset uhradit náklady za nasazení odborného technika, a to i během záruční doby. Sdělte servisu číslo výrobku (E-Nr.) a výrobní číslo (FD) spotřebiče (viz vnitřní strana dveří). Nesvítí kontrolka Start Je vidlice zasunuta v zásuvce? Je nastaven program? Zkontrolujte jištění domácí elektroinstalace. 12 Blikají kontrolky Nádržka. Vyprázdněte nádržku na kondenzát. a Start Zkontrolujte příp. hadici na odtok kondenzátu (zda není zalomena). Blikají kontrolky Filtr Vyčistěte chladič vzduchu, strana 8 Údržba a a Start. čištění. Vyčistěte filtr, strana 6. Sušička se nerozběhne. Je stisknuté tlačítko Start? Jsou zavřeny dveře? Je nastaven program? Je okolní teplota vyšší než 5 C? Vytéká voda. Vyrovnejte sušičku do vodorovné polohy.vyčistěte těsnění chladiče vzduchu. Dveře se samočinně otevírají. Přitlačte dveře tak, až slyšitelně zaklapnou. Nebylo dosaženo cíle sušení nebo. Vyčistěte filtr/chladič vzduchu, strana 6/8. doba sušení je příliš dlouhá. Vyprázdněte nádržku na kondenzát. Zkontrolujte odtok kondenzátu (pokud je instalován). Při okolní teplotě nad 30 C zajistěte dostatečné odvětrání. Může být zakryta chladicí mřížka mřížku uvolněte. Není nastaven nevhodný program? Strana 9. Není sušička zabudována do příliš malého prostoru? Postarejte se o cirkulaci vzduchu. Výpadek proudu sušičku znovu spusťte. Prádlo je vlhké. Použijte nejbližší vyšší sušicí program nebo navíc časový program, strana 9. Teplé prádlo se jeví vlhčí, než je ve skutečnosti. Silně stoupá vlhkost v místnosti. Místnost dostatečně větrejte. Není chladicí mřížka zakryta? uvolněte ji. Zkontrolujte, zda je nasazen chladič vzduchu. Jedna nebo několik kontrolek Vyčistěte filtr a chladič vzduchu, strana 6/8. stavu bliká. Zkontrolujte podmínky instalace, strana 10. Sušičku vypněte, nechte ji vychladnout, znovu zapněte, znovu spusťte program. Nefunguje vnitřní osvětlení Kryt žárovky uvnitř sušičky nade dveřmi odklopte (podle modelu)? (šroubovákem torx 20) a vyměňte žárovku. Kryt opět uzavřete. V případě, že nemůžete poruchu sami odstranit a je nutná oprava: - Otočte voličem programů na Vyp. - Vytáhněte vidlici ze zásuvky.

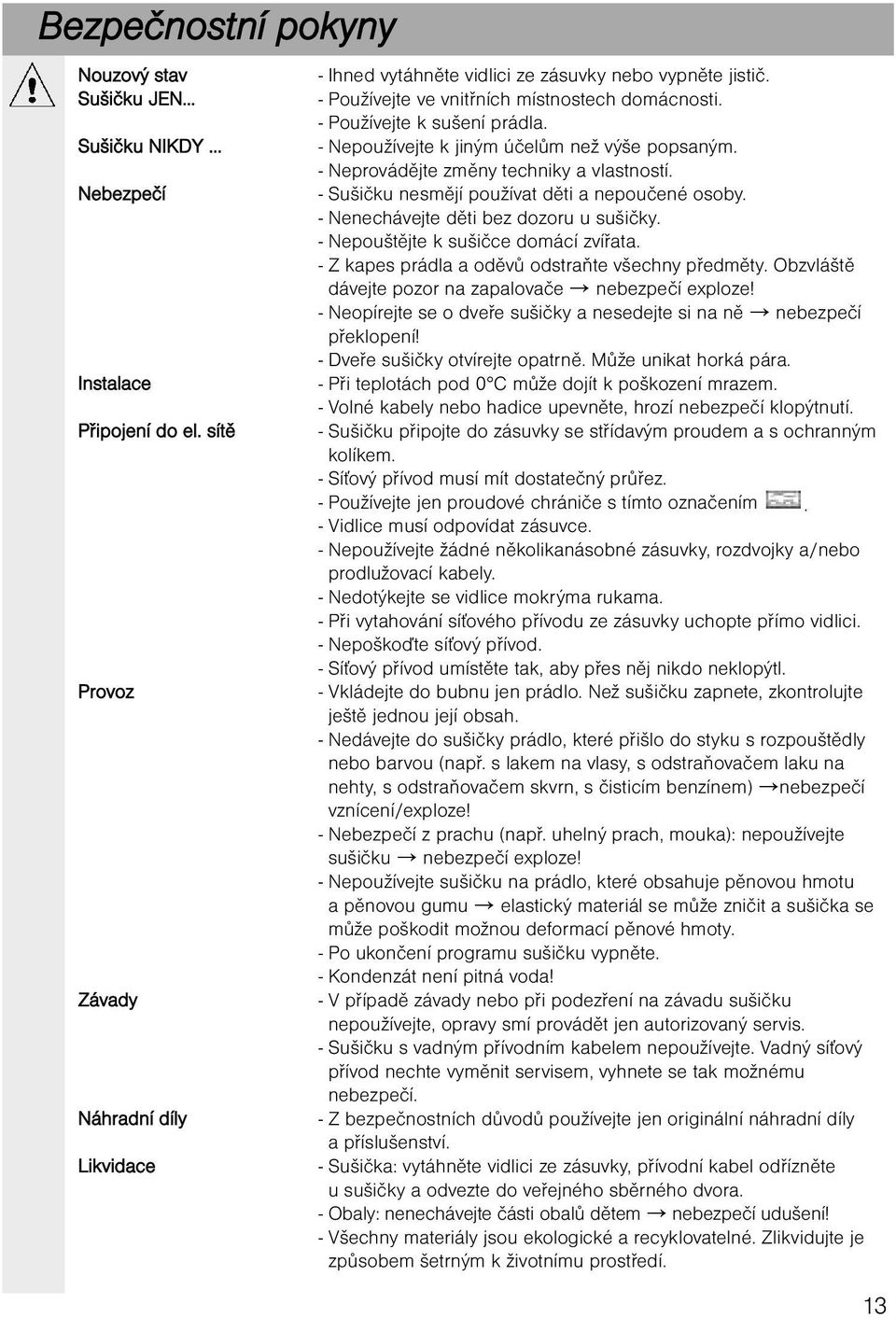

13 Bezpečnostní pokyny Nouzový stav Sušičku JEN... Sušičku NIKDY... Nebezpečí Instalace Připojení do el. sítě Provoz Závady Náhradní díly Likvidace - Ihned vytáhněte vidlici ze zásuvky nebo vypněte jistič. - Používejte ve vnitřních místnostech domácnosti. - Používejte k sušení prádla. - Nepoužívejte k jiným účelům než výše popsaným. - Neprovádějte změny techniky a vlastností. - Sušičku nesmějí používat děti a nepoučené osoby. - Nenechávejte děti bez dozoru u sušičky. - Nepouštějte k sušičce domácí zvířata. - Z kapes prádla a oděvů odstraňte všechny předměty. Obzvláště dávejte pozor na zapalovače nebezpečí exploze! - Neopírejte se o dveře sušičky a nesedejte si na ně nebezpečí překlopení! - Dveře sušičky otvírejte opatrně. Může unikat horká pára. - Při teplotách pod 0 C může dojít k poškození mrazem. - Volné kabely nebo hadice upevněte, hrozí nebezpečí klopýtnutí. - Sušičku připojte do zásuvky se střídavým proudem a s ochranným kolíkem. - Síťový přívod musí mít dostatečný průřez. - Používejte jen proudové chrániče s tímto označením. - Vidlice musí odpovídat zásuvce. - Nepoužívejte žádné několikanásobné zásuvky, rozdvojky a/nebo prodlužovací kabely. - Nedotýkejte se vidlice mokrýma rukama. - Při vytahování síťového přívodu ze zásuvky uchopte přímo vidlici. - Nepoškoďte síťový přívod. - Síťový přívod umístěte tak, aby přes něj nikdo neklopýtl. - Vkládejte do bubnu jen prádlo. Než sušičku zapnete, zkontrolujte ještě jednou její obsah. - Nedávejte do sušičky prádlo, které přišlo do styku s rozpouštědly nebo barvou (např. s lakem na vlasy, s odstraňovačem laku na nehty, s odstraňovačem skvrn, s čisticím benzínem) nebezpečí vznícení/exploze! - Nebezpečí z prachu (např. uhelný prach, mouka): nepoužívejte sušičku nebezpečí exploze! - Nepoužívejte sušičku na prádlo, které obsahuje pěnovou hmotu a pěnovou gumu elastický materiál se může zničit a sušička se může poškodit možnou deformací pěnové hmoty. - Po ukončení programu sušičku vypněte. - Kondenzát není pitná voda! - V případě závady nebo při podezření na závadu sušičku nepoužívejte, opravy smí provádět jen autorizovaný servis. - Sušičku s vadným přívodním kabelem nepoužívejte. Vadný síťový přívod nechte vyměnit servisem, vyhnete se tak možnému nebezpečí. - Z bezpečnostních důvodů používejte jen originální náhradní díly a příslušenství. - Sušička: vytáhněte vidlici ze zásuvky, přívodní kabel odřízněte u sušičky a odvezte do veřejného sběrného dvora. - Obaly: nenechávejte části obalů dětem nebezpečí udušení! - Všechny materiály jsou ekologické a recyklovatelné. Zlikvidujte je způsobem šetrným k životnímu prostředí. 13

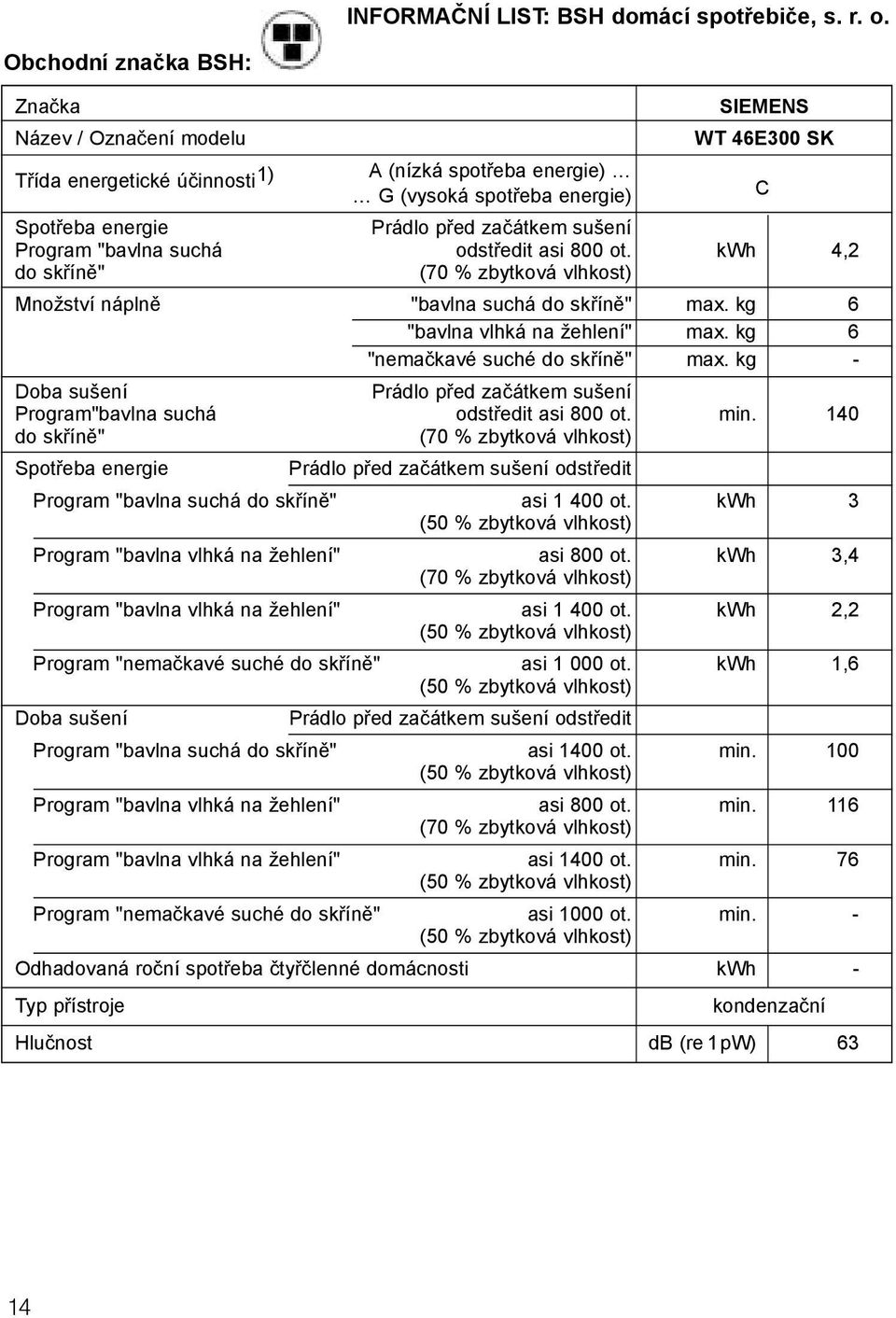

14 INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Obchodní značka BSH: Značka Název / Označení modelu Třída energetické účinnosti 1) A (nízká spotřeba energie) G (vysoká spotřeba energie) SIEMENS WT 46E300 SK Spotřeba energie Prádlo před začátkem sušení Program "bavlna suchá odstředit asi 800 ot. kwh 4,2 do skříně" (70 % zbytková vlhkost) Množství náplně "bavlna suchá do skříně" max. kg 6 "bavlna vlhká na žehlení" max. kg 6 "nemačkavé suché do skříně" max. kg - Doba sušení Prádlo před začátkem sušení Program"bavlna suchá odstředit asi 800 ot. min. 140 do skříně" (70 % zbytková vlhkost) Spotřeba energie Prádlo před začátkem sušení odstředit Program "bavlna suchá do skříně" asi ot. kwh 3 (50 % zbytková vlhkost) Program "bavlna vlhká na žehlení" asi 800 ot. kwh 3,4 (70 % zbytková vlhkost) Program "bavlna vlhká na žehlení" asi ot. kwh 2,2 (50 % zbytková vlhkost) Program "nemačkavé suché do skříně" asi ot. kwh 1,6 (50 % zbytková vlhkost) Doba sušení Prádlo před začátkem sušení odstředit Program "bavlna suchá do skříně" asi 1400 ot. min. 100 (50 % zbytková vlhkost) Program "bavlna vlhká na žehlení" asi 800 ot. min. 116 (70 % zbytková vlhkost) Program "bavlna vlhká na žehlení" asi 1400 ot. min. 76 (50 % zbytková vlhkost) Program "nemačkavé suché do skříně" asi 1000 ot. min. - (50 % zbytková vlhkost) Odhadovaná roční spotřeba čtyřčlenné domácnosti kwh - Typ přístroje kondenzační Hlučnost db (re 1 pw) 63 C 14

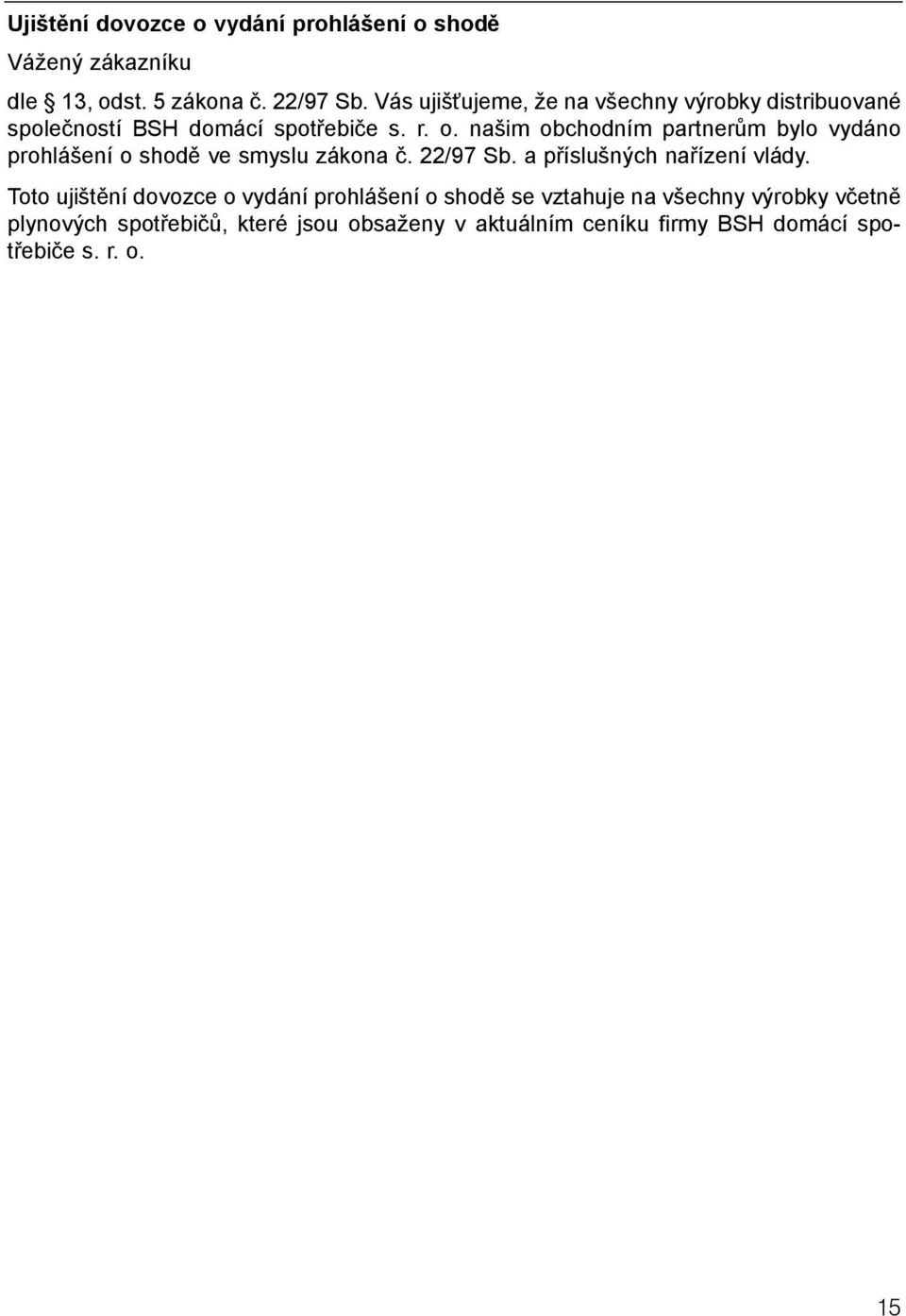

15 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku dle 13, odst. 5 zákona č. 22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s. r. o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s. r. o. 15

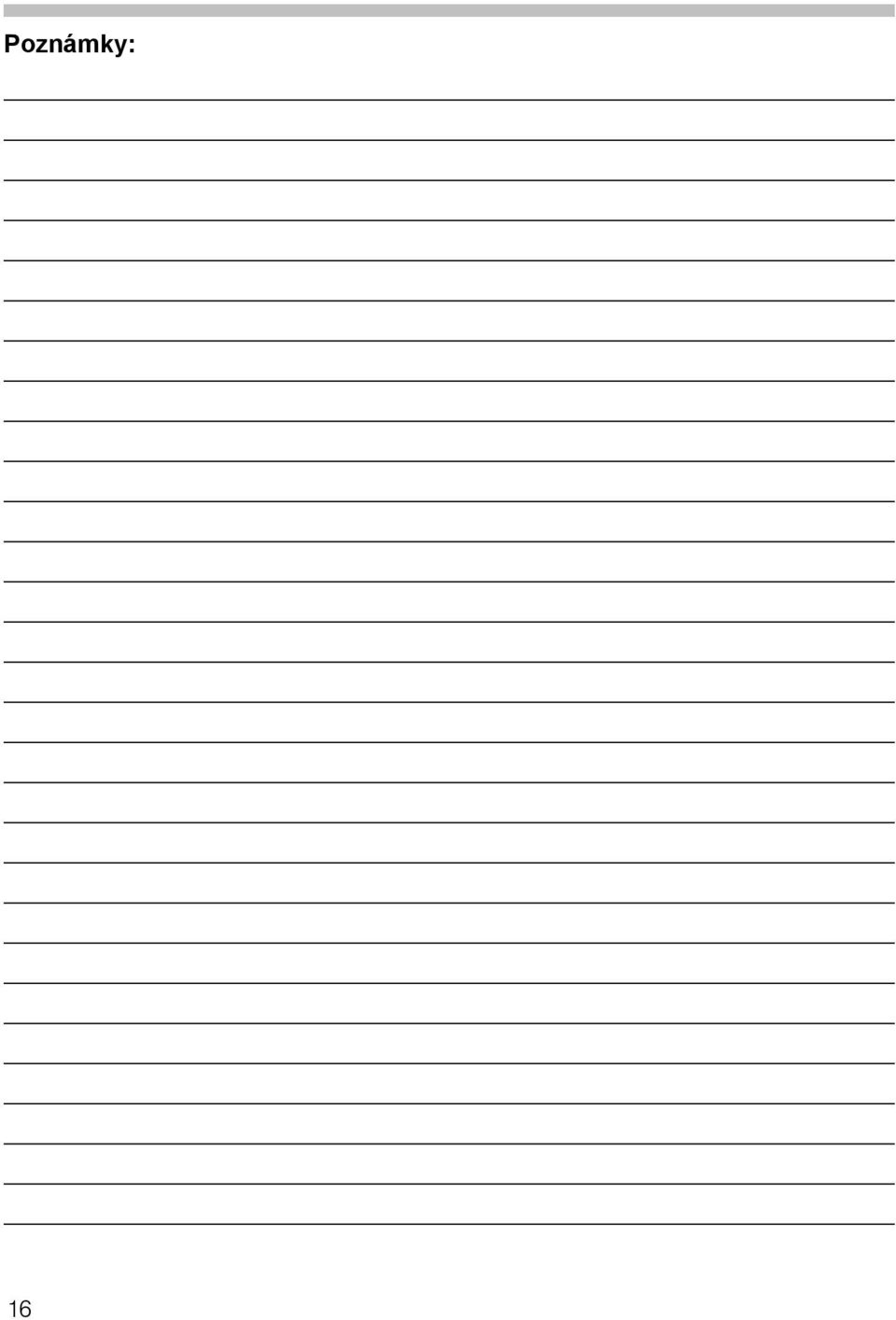

16 Poznámky: 16
