Výměna oleje skříně excentru - Eccentric shaft case oil change
|
|
|
- Jaroslav Pešan
- před 5 lety
- Počet zobrazení:
Transkript
1
2 Výměna oleje skříně excentru - Eccentric shaft case oil change Obsah olejové náplně skříně excentru 130ml Doporučený olej Castrol TRANSMAX (dex III Multivehicle) 0,5l Objednací kód: TRANSMAX Výměnu oleje doporučujeme provést každých 200 provozních hodin Eccentric shaft case - Oil amount ml Recommended oil - Castrol TRANSMAX (dex III Multivehicle) 0,5l HECHT Part number: TRANSMAX We recommend to change oil each 200 working hours Position Part number Name Handle assembly Throttle control cable Rubber shock absorber Link plate Wheel axle Wheel Hose Board Clutch Flat key 5x V-belt A Belt cover Rubber shock absorber Rubber shock absorber Engine deck Shock absorber Base deck Right bearing cover Gasket Bearing Eccentric shaft Left bearing cover Oil seal 30x42x Sheave Flat key 6x Paving pad Fixing plate
3 Hlava válce Cylinder head Svorník M6x113,5 Stud bolt M6x113, Těsnění hlavy válce Cylinder head gasket Svorník M8x34 Stud bolt M8x Svíčka F7RTC Spark plug F7RTC Těsnění ventilového víka Cylinder head cover gasket Ventilové víko Cylinder head cover Kliková skříň Crank case Gufero 25x41,25x6 Oil seal 25x41,25x Vypouštěcí šroub M10x15 Oil drain bolt M10x Čidlo Oil alart unit Olejový spínač Oil level switch Regulátor otáček kompletní Governor gear assembly Ložisko 6205 Ball bearing Ovládací táhlo regulátoru Governor arm shaft

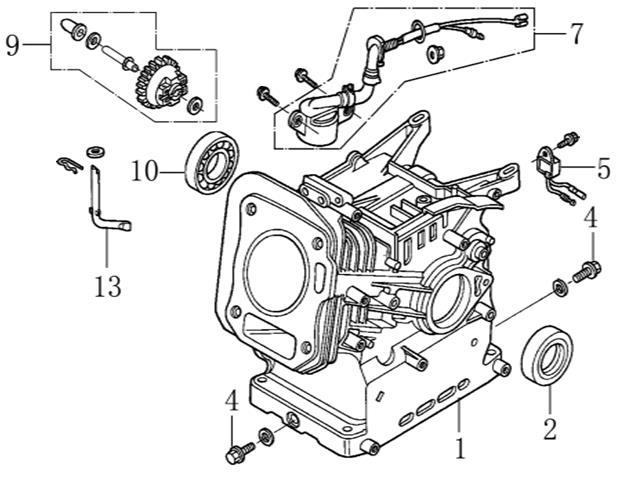

4 Olejová měrka Oil gauge assembly Kryt klikové skříně Crankcase cover Gufero 25x41,25x6 Oil seal 25x41,25x Ložisko 6205 Bearing Těsnění klikové skříně Crankcase cover gasket Pístní kroužky sada Piston ring set Pojistka pístního čepu Piston pin circlip Píst Piston Pístní čep Piston pin Ojnice kompletní Connecting rod assembly Woodruffovo pero 4x5,5x12,5 Semicircle key 4x5,5x12, Kliková hřídel Crankshaft Pero 4,7x4,7x70 Key 4,7x4,7x70
5 T040 Matice ventilu Adjusting nut T040 Seřizovací matice ventilu Valve adjusting nut Vahadlo ventilu Valve rocker arm T040 Seřizovací šroub ventilu Valve screw Vodící deska Push rod guide board Zdvihací tyčka ventilu Push rod Zdvihátko Tappet Krytka ventilu Valve rotator Podložka pružiny ventilu Valve spring seat Pružina ventilu Valve spring Těsnění ventilu Valve seal ring Ventily sada Valve set Vačková hřídel Camshaft Vahadlo ventilu kompletní Valve rocker assembly T040 Startér kompletní Starter assembly Kryt ventilátoru Fan cover Vypínač motoru Engine STOP switch
6 Karburátor Carburetor Těsnění vzduchového filtru Air filter gasket Těsnění karburátoru Carburetor gasket Příruba karburátoru Air intake pipe Těsnění příruby karburátoru Air intake pipe gasket Primer Starting hand pump Setrvačník Flywheel Zapalování Ignition Šroub přírubový M6x25 Flange bolt M6x Ventilátor Fan Miska startéru Starter pulley Matice M14x1,5 Nut M14x1,5
7 Kulisa regulace otáček Governor board Pružina Governor spring Pružina plynu Throttle return spring Táhlo regulace otáček Governor rod Páka regulace otáček Governor arm Vzduchový filtr kompletní Air filter assembly Vzduchový filtr Air filter element Hadička odvzdušnění Breathing tube

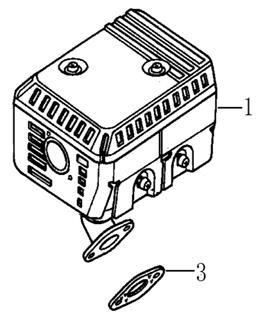

8 Výfuk kompletní Muffler Těsnění výfuku Muffler gasket Zátka palivové nádrže Fuel tank cap Sítko zátky Fuel filter Palivový filtr Fuel tank joint Palivová nádrž Fuel tank Svorka hadičky Fuel tube clip Palivová hadička Fuel tube
Výměna oleje skříně excentru - Eccentric shaft case oil change
Výměna oleje skříně excentru - Eccentric shaft case oil change Obsah olejové náplně skříně excentru 80ml Doporučený olej Castrol TRANSMAX (dex III Multivehicle) 0,5l Objednací kód: TRANSMAX Výměnu oleje
Výměna oleje skříně excentru - Eccentric shaft case oil change
Výměna oleje skříně excentru - Eccentric shaft case oil change Obsah olejové náplně skříně excentru 80ml Doporučený olej Castrol TRANSMAX (dex III Multivehicle) 0,5l Objednací kód: TRANSMAX Výměnu oleje
Výměna oleje skříně excentru - Eccentric shaft case oil change
Výměna oleje skříně excentru - Eccentric shaft case oil change Obsah olejové náplně skříně excentru 80ml Doporučený olej Castrol TRANSMAX (dex III Multivehicle) 0,5l Objednací kód: TRANSMAX Výměnu oleje
Pozice Objednací číslo Název Name Ks 1 Grip 1 2 Upper handle 1 6 Spring 2. 7 Nut M6 4 8 Bolt M6x Lower handle 1 3 Throttle control cable 1
1 Grip 1 2 Upper handle 1 6 Spring 2 111100002 Madlo kompletní 7 Nut M6 4 8 Bolt M6x40 4 9 Lower handle 1 3 Throttle control cable 1 4 111100003 Bowden plynu s ovládáním Flat washer 5 1 90 Bolt M5x30 1
Position Part number Název Name 1 S-08*25 Šroub M8x25 Bolt M8x25 2 P-12 Podložka 12 Washer 12 3 M-12 Matice M12 Nut M Ochranný rám
1 S-08*25 Šroub M8x25 Bolt M8x25 2 P-12 Podložka 12 Washer 12 3 M-12 Matice M12 Nut M12 4 111500004 Ochranný rám motoru Engine protecting frame 5 S-12*20 Šroub M12x20 Bolt M12x20 6 PP-12 Pružná podložka
Position Part number Název Name Čerpadlo kompletní Pump assembly Příruba čerpadla Pump housing Víko čerpadla Pump
17 18 19 20 21 1 363500001 Čerpadlo kompletní Pump assembly 2 363500002 Příruba čerpadla Pump housing 3 363500003 Víko čerpadla Pump cover 4 363500004 Vstupní příruba Input flange 5 363500005 Výstupní
Pozice Objednací číslo Název Name Ks Horní příruba násypky Hopper inlet 1 2 Nýt 4x16 Rivet 4x Násypka Hopper 1 4
1 617300001 Horní příruba násypky Hopper inlet 1 2 Nýt 4x16 Rivet 4x16 10 3 617300003 Násypka Hopper 1 4 Podložka 18x6x1,2 Washer 18x6x1,2 7 5 Šroub M6x12 Bolt M6x12 8 6 Šroub M10x1,5-16 Bolt M10x1,5-16
Position Part number Název Name 1 DY Šroub nože Blade bolt 2 DY Podložka šroubu nože Blade bolt washer 3 H4025 Žací nůž Blade 5
1 DY0218-52 Šroub nože Blade bolt 2 DY0218-20 Podložka šroubu nože Blade bolt washer 3 H4025 Žací nůž Blade 5 DY0218-21F Unašeč nože Blade holder 6 182SW-010001 Přední madlo šasí Deck front handle 7 DY0701-31
Position Part number Název Name 1 DY Šroub nože Blade Bolt 2 DY Podložka šroubu nože Blade bolt washer 3 DY Žací nůž Blade 4
1 DY0218-28 Šroub nože Blade Bolt 2 DY0218-20 Podložka šroubu nože Blade bolt washer 3 DY0608-12 Žací nůž Blade 4 DY0218-21F Unašeč nože Blade holder 5 DY0701-31 Klínek 4,7x5x35 Key 4,7x5x35 7 DY0801-3
Position Part number Název Name 1 746R00001 Osa kola M10x40 Wheel bolt M10x Držák kola Wheel fixer Kolo Wheel
1 746R00001 Osa kola M10x40 Wheel bolt M10x40 2 746000022 Držák kola Wheel fixer 5 746000019 Kolo Wheel 6 746000058 Pravý kryt nože Right mudguard 11 746000018 Středový kryt nožů Middle mudguard 12 746000024
Position Part number Název Name 1 B Šroub M8x30 Screw M8x Vodítko rukojeti Handle guide bracket Stojan řidítek
1 B54100050 Šroub M8x30 Screw M8x30 3 746000003 Vodítko rukojeti Handle guide bracket 4 746000004 Stojan řidítek Handle fixed stand 6 74600030A Řemen plochý drážkový 4PK613 V-ribbed belt 4PK613 7 74600029A
Pozice Objednací číslo Název Name Ks 1 Šroub M6x40 Flange bolt M6x Ventilové víko Cylinder head cover Těsnění
1 Šroub M6x40 Flange bolt M6x60 1 2 650000002 Ventilové víko Cylinder head cover 1 3 650000003 Těsnění ventilového víka Cylinder head cover gasket 1 4 650000004 Hadička odvzdušnění Breathing pipe 1 5 650000005
Pozice Objednací číslo Název Name 168FA(E) 168FB(E) KB Ventilové víko Cylinder head cover KB Těsnění ventilového
1 11221-KB01-0700 Ventilové víko Cylinder head cover 1 1 2 90229-KB01-0100 Těsnění ventilového víka Cylinder head cover gasket 1 1 3 Šroub M8x55 Flange bolt M8x55 2 2 4 Šroub M8x55 Flange bolt M8x55 2
Position Part number Název Name Silenblok Rubber foot Kolo Wheel Osa kola Axle Filtr Filter 22
12 322000012 Silenblok Rubber foot 14 322000014 Kolo Wheel 15 322000015 Osa kola Axle 21 322000021 Filtr Filter 22 322000022 Hadička Tube 24 322000024 Pouzdro Protection sheath 25 322000025 Hadička Tube
Position Part number Název Name 2 H Čerpadlo kompletní Pump assembly 4 H Bowden plynu Throttle cable 5 H Páčka plynu Throttle
2 H3230-02 Čerpadlo kompletní Pump assembly 4 H3230-04 Bowden plynu Throttle cable 5 H3230-05 Páčka plynu Throttle control lever 7 H3230-07 Silenblok Shock absorber 12 H3230-12 Gumová opěrka Rubber foot
Position Part number Název Name 003 M-08 Matice M8 Nut M8 004 S-08*45 Šroub M8x45 Screw M8x M-08 Matice M8 Nut M8 006 M-08 Matice M8 Nut M8 008
003 M-08 Matice M8 Nut M8 004 S-08*45 Šroub M8x45 Screw M8x45 005 M-08 Matice M8 Nut M8 006 M-08 Matice M8 Nut M8 008 M-10 Matice M10 Nut M10 009 785000008 Šroub M8x45 Screw M8x45 010 785000009 Pouzdro
Position Part number Název Name 1 H šroub M12x35 Bolt M12x35 2 H Podložka Washer 3 H Vnější podložka kotouče Blade outer washer 4
1 H890-01 šroub M12x35 Bolt M12x35 2 H890-02 Podložka Washer 3 H890-03 Vnější podložka kotouče Blade outer washer 4 845000003 Kotouč 700x30x4 42Z Saw blade 700x30x4 42T 5 H890-05 Vnitřní příruba kotouče
Position Part number Název Name 2 H40-02 Poklice kola Wheel cover 3 H40-03 Šroub kola Screw 4 DY A Ložisko kola Wheel bearing 5 H40-04 Kolo
2 H40-02 Poklice kola Wheel cover 3 H40-03 Šroub kola Screw 4 DY0218-15A Ložisko kola Wheel bearing 5 H40-04 Kolo Wheel 7 H40-06 Distanční pouzdro Spacer 11 R41000016 Unašeč nože Blade Hub 12 H4025 Nůž
Pozice Objednací číslo Název Name Poklice předního kola Front wheel cover Osa kol Wheel axle 3 Podložka 13 Washer 13 4
1 540600001 Poklice předního kola Front wheel cover 2 540600002 Osa kol Wheel axle 3 Podložka 13 Washer 13 4 540600004 Pouzdro kola Wheel bushing 5 540600005 Kolo Wheel 6 540600006 Levá deska nastavení
Position Part number Název Name Převodovka kompletní Gearbox assembly Ložisko Bearing Pojistný kroužek Retainer
1 797000001 Převodovka kompletní Gearbox assembly 2 797000002 Ložisko Bearing 3 797000003 Pojistný kroužek Retainer ring 4 797000004 Matice Roud nut 5 797000005 Podložka Washer 6 797000006 Pružná podložka
Position Part number Název Name 2 R Táhlo zdvihu Height adjusting rod 3 R Držák přední osy Front board 4 R Poklice předního
2 R41000002 Táhlo zdvihu Height adjusting rod 3 R41000003 Držák přední osy Front board 4 R41000004 Poklice předního kola Front wheel cover 7 R48000008 Ložisko kola Wheel bearing 8 R41000008 Levé přední
Position Part number Název Name Převodovka kompletní Gearbox assembly Ložisko Bearing Pojistka Retainer ring 4
1 797000001 Převodovka kompletní Gearbox assembly 2 797000002 Ložisko Bearing 3 797000003 Pojistka Retainer ring 4 797000004 Matice Roud nut 8 797000008 Pouzdro Bushing 9 797000009 Pero Flat key 13 797000013
Position Part number Název Name 1 546SH0001 Poklice předního kola Front wheel cover 3 546SH0003 Přední kolo Front wheel Pouzdro kola
1 546SH0001 Poklice předního kola Front wheel cover 3 546SH0003 Přední kolo Front wheel 4 540600004 Pouzdro kola Wheel bearing 5 546SH0005 Táhlo zdvihu sečení Height adjustment rod 7 546SH0007 Pojistka
Position Part number Název Name Rukojeť Handle grip Spínač Switch Ovládání plynu Throttle lever
2 263600002 Rukojeť Handle grip 3 263600003 Spínač Switch 4 263600004 Ovládání plynu Throttle lever 5 263600005 Bowden plynu Throttle cable 7 263600007 Páka spojky Clutch lever 9 263600009 Bowden spojky
Position Part number Název Name Krytka kola Wheel hub cap 2 P-12 Podložka 12 Washer Držák osy kol Wheel axle bracket 4
1 111900001 Krytka kola Wheel hub cap 2 P-12 Podložka 12 Washer 12 3 111900003 Držák osy kol Wheel axle bracket 4 111900004 Osa kol Wheel axle 5 111900005 Čep 2,5x25 Pin 2,5x25 6 111900006 Kolo Wheel 7
Position Part number Název Name Čep M8x45 Screw pin M8x Ozubené kolo Spur gear Pružina Spring 013
009 785000009 Čep M8x45 Screw pin M8x45 011 785000010 Ozubené kolo Spur gear 012 785000011 Pružina Spring 013 785000012 Šroub řemenice M6x10 (červík) Screw M6x10 014 785000013 Řemenice motoru Sheave, Engine
Position Part number Název Name 1 746R00001 Šroub kola M10x40 Wheel bolt M10x Držák kola Wheel bracket Kolo Wheel 9
1 746R00001 Šroub kola M10x40 Wheel bolt M10x40 2 746000022 Držák kola Wheel bracket 5 746000019 Kolo Wheel 9 746000018 Kryt nože Blade mudguard 10 746000024 Pružina Spring 11 746000025 Závlačka Cotter
Position Part number Název Name Levá deska Left board Pravá deska Right board Kryt Cover Klapka Flap
1 642100001 Levá deska Left board 2 642100002 Pravá deska Right board 3 642100003 Kryt Cover 4 642100004 Klapka Flap board 5 642100005 Opěrka Support 6 642100006 Osa kol Wheel axle 7 642100007 Kryt výhozu
Pozice Objednací číslo Název Name Ks 1 Štítek Warning label 1 2 Motor Engine 1 3 Matice M8 Nut M8 4 4 S-08*45 Šroub M8x45 Screw M8x Matice M8
1 Štítek Warning label 1 2 Motor Engine 1 3 Matice M8 Nut M8 4 4 S-08*45 Šroub M8x45 Screw M8x45 4 5 Matice M8 Nut M8 2 6 Matice M8 Nut M8 1 8 Matice M10 Nut M10 1 9 785000009 Šroub M8x45 Screw M8x45 1
Position Part number Název Name Pravé kolo Right wheel Levé kolo Left wheel Spodní díl výhozu Lower part of tunel
2 664200002 Pravé kolo Right wheel 3 664200003 Levé kolo Left wheel 4 664200004 Spodní díl výhozu Lower part of tunel 5 664200005 Horní díl výhozu Upper part of tunel 6 664200006 Klapka výhozu Discharge
Position Part number Název Name Šasí Deck Kolo Wheel Podložka Washer Šroub Bolt Silenblok
1 620800001 Šasí Deck 2 620800002 Kolo Wheel 3 620800003 Podložka Washer 4 620800004 Šroub Bolt 5 620800005 Silenblok Rubber pad 6 620800006 Opěrná noha Leg 7 620800007 Šroub Bolt 8 620800008 Podložka
Position Part number Název Name 1 746R00001 Osa kola M10x40 Wheel bolt M10x Držák kola Wheel fixer Kolo Wheel
1 746R00001 Osa kola M10x40 Wheel bolt M10x40 2 746000022 Držák kola Wheel fixer 5 746000019 Kolo Wheel 6 746000058 Pravý kryt nože Right mudguard 11 746000018 Středový kryt nožů Middle mudguard 12 746000024
Pozice Objednací číslo Název Name Ks 1 B Šroub M8x30 Screw M8x GB/T Velká podložka 8 Big washer Vodítko
1 B54100050 Šroub M8x30 Screw M8x30 5 2 GB/T96.1-2002 Velká podložka 8 Big washer 8 5 3 746000003 Vodítko rukojeti Handle guide bracket 1 4 746000004 Stojan řidítek Handle fixed stand 1 5 M-08 Matice M8
Position Part number Název Name Šroub M8x25 Screw M8x Vodítko rukojeti Handle guide block Stojan řídítek Handle
1 746000001 Šroub M8x25 Screw M8x25 3 746000003 Vodítko rukojeti Handle guide block 4 746000004 Stojan řídítek Handle stand 8 746000008 Boční záslepka nože Plug 9 746000009 Pravý nůž velký Right blade
Pozice Objednací číslo Název Name Ks 1 Štítek Warning label 1 2 Motor Engine 1 3 M-08 Matice M8 Nut M8 4 4 S-08*45 Šroub M8x45 Screw M8x M-08
1 Štítek Warning label 1 2 Motor Engine 1 3 M-08 Matice M8 Nut M8 4 4 S-08*45 Šroub M8x45 Screw M8x45 4 5 M-08 Matice M8 Nut M8 2 6 M-08 Matice M8 Nut M8 1 8 M-10 Matice M10 Nut M10 1 9 785000009 Šroub
Pozice Objednací číslo Název Name Pozice Objednací číslo Název Name Pojistný kroužek Circlip Řemenice motoru Engine sheave 2
Pozice Objednací číslo Název Name Pozice Objednací číslo Název Name 1 912300001 Pojistný kroužek Circlip 38 912300038 Řemenice motoru Engine sheave 2 912300002 Ložisko 6203 Bearing 6203 39 912300039 Motor
Pozice Objednací číslo Název Name Ks Šroub M8x25 Screw M8x Podložka 8,4x24x2 Washer 8,4x24x Vodítko
1 746000001 Šroub M8x25 Screw M8x25 1 2 746000002 Podložka 8,4x24x2 Washer 8,4x24x2 1 3 746000003 Vodítko rukojeti Hand fixer 1 4 746000004 Rozpěra řídítek Hand bracket 1 5 746000005 Matice M8 Nut M8 4
Position Part number Název Name 003 M-08 Matice M8 Nut M8 004 S-08*45 Šroub M8x45 Screw M8x M-08 Matice M8 Nut M8 006 M-08 Matice M8 Nut M8 008
003 M-08 Matice M8 Nut M8 004 S-08*45 Šroub M8x45 Screw M8x45 005 M-08 Matice M8 Nut M8 006 M-08 Matice M8 Nut M8 008 M-10 Matice M10 Nut M10 009 785000008 Šroub M8x45 Screw M8x45 010 785000009 Pouzdro
Pozice Objednací číslo Název Name Ks Madlo řidítek Handlebar grip Páka spojky Clutch handle Páka řazení Shift
1 785000105 Madlo řidítek Handlebar grip 2 2 785000106 Páka spojky Clutch handle 1 3 795000003 Páka řazení Shift lever 1 4 795000004 Bowden spojky Clutch cable 1 5 Šroub M6x30 Screw M6x30 2 6 Šroub M4x25
Číslo Objednací číslo Název Name Ks 1A Alternátor kompletní Alternator assembly Motor UP154 Engine UP
1A 029033120501 Alternátor kompletní Alternator assembly 1 012010000037 Motor UP154 Engine UP154 1 2 029030200206 Přední kryt motoru Front engine cover 1 3 029033120501 Rotor Rotor 1 4 029033120501 Stator
Position Part number Název Name Přední kryt tunelu Front plate Sběrný tunel Collection tunnel Šroub M12x130 Bolt
1 857400001 Přední kryt tunelu Front plate 2 857400002 Sběrný tunel Collection tunnel 3 857400003 Šroub M12x130 Bolt M12x130 4 857400004 Kolo 13*5.00-6 Wheel 13*5.00-6 5 857400005 Závlačka kola Wheel pin
Pozice Objednací číslo Název Name Ks 1 746R00001 Osa kola M10x40 Wheel bolt M10x Držák kola Wheel fixer 1 3 Pojistná matice M8 Lock
1 746R00001 Osa kola M10x40 Wheel bolt M10x40 1 2 746000022 Držák kola Wheel fixer 1 3 Pojistná matice M8 Lock nut M8 11 4 Podložka kola Nylon washer 2 5 746000019 Kolo Wheel 1 6 746000058 Pravý kryt nože
Position Part number Název Name 1 H Návlek madla Upper handle foam sheath 2 H4001 Páka brzdy motoru Flameout lever 6 H Bowden pojezdu
1 H541001 Návlek madla Upper handle foam sheath 2 H4001 Páka brzdy motoru Flameout lever 6 H541006 Bowden pojezdu Driving cable 7 553SX0055 Křídlová matice Knob nut 9 H4007 Šroub madla Bolt 12 H4010 Víko
Position Part number Název Name 1 S-08*90 Šroub M8x90 Bolt M8x Spodní kryt řemenu Lower belt cover 3 S-08*25 Šroub M8x25 Bolt M8x25 4
1 S-08*90 Šroub M8x90 Bolt M8x90 2 750000002 Spodní kryt řemenu Lower belt cover 3 S-08*25 Šroub M8x25 Bolt M8x25 4 750000004 Podložka 8x22x2 Washer 8x22x2 5 750000005 Drážkový řemen 5PK730 Ribbed belt
Pozice Objednací číslo Název Name Ks Motor UP188E Engine UP188E Držák výfuku Muffler support Výfuku
Pozice Objednací číslo Název Name Ks 1 012050000027 Motor UP188E Engine UP188E 1 2 029840200200 Držák výfuku Muffler support 1 3 029840101101 Výfuku Muffler 1 4 029049910600 Těsnění výfuku Muffler gasket
Vymezovací průchodka kompletní Fixing board assembly 1
Pozice Objednací číslo Název Name Ks Pozice Objednací číslo Název Name Ks 1 601000001 Pravé madlo kompletní Right handle assembly 1 33 601000033 Tlaková hadice Gear pipe assembly 1 2 601000002 Šroub M10x110
Position Part number Název Name Silenblok Rubber foot Opěrná noha Supprot leg Osa Axle Šroub Bolt 11
1 638900001 Silenblok Rubber foot 2 638900002 Opěrná noha Supprot leg 9 638900009 Osa Axle 10 642000010 Šroub Bolt 11 642000011 Šroub Bolt 12 638900007 Výhoz Discharge chute 13 638900008 Klapka výhozu
Position Part number Název Name Rukojeť Handle grip Spínač Switch Ovládání plynu Throttle lever
2 263600002 Rukojeť Handle grip 3 263600003 Spínač Switch 4 263600004 Ovládání plynu Throttle lever 5 263600005 Bowden plynu Throttle cable 6 263600006 Matice M6 Nut M6 7 263600007 Páka spojky Clutch lever
Position Part number Název Name Lůžko motoru Engine base plate 7 B Šroub M8x16 Screw M8x Klínek řemenice Small
6 587000006 Lůžko motoru Engine base plate 7 B54100044 Šroub M8x16 Screw M8x16 11 587000011 Klínek řemenice Small sheave key 12 587000012 Řemenice motoru Engine sheave 15 587000015 Kryt převodu Body cover
Od výrobního čísla DYM od Matice kola Kolo
Pozice DYM0918902 do 20.8.2011 DYM1025101 od 20.8.2011 DYM1229701 od 22.11.2012 Název Name Ks 1 23600105002 23600105002 23600105002 Poklice kola Wheel cover 4 2 26800502801 26800502801 26800502801 Matice
Position Part number Název Name Páka spojky Clutch lever Horní madlo Upper handle Bowden spojky Clutch cable 4
1 565400001 Páka spojky Clutch lever 2 565400002 Horní madlo Upper handle 3 565400003 Bowden spojky Clutch cable 4 565400004 Doraz Stopper 5 S-06*30 Šroub M6x30 Bolt M6x30 6 S-06*40 Šroub M6x40 Bolt M6x40
Pozice Objednací číslo Název Name Ks 001 Štítek Warning label Motor 168FB Engine 168FB M-08 Matice M8 Nut M S-08*45 Šroub M8x45
001 Štítek Warning label 1 002 Motor 168FB Engine 168FB 1 003 M-08 Matice M8 Nut M8 4 004 S-08*45 Šroub M8x45 Screw M8x45 4 005 M-08 Matice M8 Nut M8 2 006 M-08 Matice M8 Nut M8 1 008 M-10 Matice M10 Nut
Pozice Objednací číslo Název Name Ks Šroub M8x25 Screw M8x Podložka 8,4x24x2 Washer 8,4x24x Vodítko
1 746000001 Šroub M8x25 Screw M8x25 1 2 746000006 Podložka 8,4x24x2 Washer 8,4x24x2 1 3 746000003 Vodítko rukojeti Hand fixer 1 4 746000004 Rozpěra řídítek Hand bracket 1 5 746000005 Matice M8 Nut M8 4
Pozice Objednací číslo Číslo dodavatele Název Name Ks Páka spojky Clutch lever Návlek madla Foam tube 1 3
1 564200001 904223 Páka spojky Clutch lever 1 2 564200002 904300 Návlek madla Foam tube 1 3 564200003 B569003 Čep 3x15 Spring-type straight pins 3x15 1 4 564200004 904015 Páčka aretace lock hook trigger
Position Part number Název Name 003 M-08 Matice M8 Nut M8 004 S-08*45 Šroub M8x45 Screw M8x M-08 Matice M8 Nut M8 006 M-08 Matice M8 Nut M8 008
003 M-08 Matice M8 Nut M8 004 S-08*45 Šroub M8x45 Screw M8x45 005 M-08 Matice M8 Nut M8 006 M-08 Matice M8 Nut M8 008 M-10 Matice M10 Nut M10 009 785000008 Šroub M8x45 Screw M8x45 010 785000009 Pouzdro
Podrobný rozkres čerpadla vyberte dle obrázku níže Choose the detailed partlist of pump assembly according to the version you own Strana - Page Název
Podrobný rozkres čerpadla vyberte dle obrázku níže Choose the detailed partlist of pump assembly according to the version you own Strana - Page Název Name 3 Provedení A Version A 7 Provedení B Version
Pozice Objednací číslo Název Name Ks Madlo spojky Clutch lever Horní madlo upper handle Bowden spojky clutch
1 565400001 Madlo spojky Clutch lever 1 2 565400002 Horní madlo upper handle 1 3 565400003 Bowden spojky clutch cord 1 4 565400004 Doraz stopper 1 5 Šroub M6x30 Screw M6x30 5 6 Šroub M6x40 Screw M6x40
Position Part number Název Name A Úhlový převod kompletní Gear case assembly Kryt nože Blade safety cover Unašeč
A 146000000 Úhlový převod kompletní Gear case assembly 9 146000013 Kryt nože Blade safety cover 15 146000019 Unašeč nože Blade upper holder 16 146000020 Spodní podložka nože Blade washer 17 146000021 Miska
Pozice Objednací číslo Název Name Ks Šroub M8x25 Screw M8x Podložka 8,4x24x2 Washer 8,4x24x Vodítko
Pozice Objednací číslo Název Name Ks 1 746000001 Šroub M8x25 Screw M8x25 1 2 746000002 Podložka 8,4x24x2 Washer 8,4x24x2 1 3 746000003 Vodítko rukojeti Hand fixer 1 4 746000004 Rozpěra řídítek Hand bracket
Position Part number Název Name 2 553SX0002 Táhlo zdvihu Height adjusting rod 3 553SX0003 Přední panel šasí Deck front panel 4 553SX0004 Přední rám
2 553SX0002 Táhlo zdvihu Height adjusting rod 3 553SX0003 Přední panel šasí Deck front panel 4 553SX0004 Přední rám Deck front handle 6 553SX0006 Poklice předního kola Front wheel cover 9 553SX0009 Ložisko
Pozice Objednací číslo Název Name Ks Pozice Objednací číslo Název Name Ks 1 Šroub M8x90 Bolt M8x90 3 37 750000037 Šroub 5/16"x1"x24 Screw 5/16"x1"x24
Pozice Objednací číslo Název Name Ks Pozice Objednací číslo Název Name Ks 1 Šroub M8x90 Bolt M8x90 3 37 750000037 Šroub 5/16"x1"x24 Screw 5/16"x1"x24 1 2 750000002 Spodní kryt řemenu Lower belt cover 1
Č. Objed. číslo Název Name Ks příruba čerpadla pump body o kroužek 18x2.65 O- ring zátka příruby whorl plug 2
čerpadlo Č. Objed. číslo Název Name Ks 1 00001 příruba čerpadla pump body 1 2 00002 o kroužek 18x2.65 O- ring 2 3 00003 zátka příruby whorl plug 2 0000 šroub příruby T type screw 6 5 00005 o kroužek 5x2.65
Position Part number Název Name 4 R Pojistka přední osy pravá Front axle fixing clip 5 R Poklice předního kola Front wheel cover 8
4 R46000004 Pojistka přední osy pravá Front axle fixing clip 5 R48000005 Poklice předního kola Front wheel cover 8 DY0218-15A Ložisko kola Bearing 9 553SX0010 Přední kolo Front Wheel 11 R46000011 Přední
Pozice Objednací číslo Název Name Ks 1 KC214A-01 Spodní madlo Lower handle 1 2 M-06 Matice M6 Flange nut M6 6 3 SV-06*35 Šroub vratový M6x35 Carriage
1 KC214A-01 Spodní madlo Lower handle 1 2 M-06 Matice M6 Flange nut M6 6 3 SV-06*35 Šroub vratový M6x35 Carriage screw M6x35 2 4 KC214A-12 Pouzdro kola Wheel spacer 2 5 KC214-18 Zadní kolo Rear wheel 2
Position Part number Název Name Závlačka kola Wheel lock pin Kolol kompletní Wheel assembly Pneumatika Tyre
1 587002001 Závlačka kola Wheel lock pin 2 587002002 Kolol kompletní Wheel assembly 2-1 5870020021 Pneumatika Tyre 2-2 5870020022 Duše kola Tube 2-3 5870020023 Ráfek kola Wheel disc 3 587002003 Kroužek
Position Part number Název Name Šroub nože Blade bolt Podložka Blade bolt washer Spodní podložka nože Blade
1 26800602301 Šroub nože Blade bolt 2 26300107302 Podložka Blade bolt washer 3 25271600102 Spodní podložka nože Blade lower washer 4 26300357401 Nůž Blade 5 25271700102 Horní podložka nože Blade upper
Position Part number Název 1 546SH0001 Poklice předního kola Front wheel cover 3 546SH0003 Přední kolo Front wheel Pouzdro kola Wheel
Position Part number Název 1 546SH0001 Poklice předního kola Front wheel cover 3 546SH0003 Přední kolo Front wheel 4 540600004 Pouzdro kola Wheel bearing 5 546SH0005 Táhlo zdvihu sečení Height adjustment
Pozice Objednací číslo Název Ks 1 546SH0001 Poklice předního kola Front wheel cover SH0003 Přední kolo Front wheel SH0005 Táhlo zdvihu
Pozice Objednací číslo Název Ks 1 546SH0001 Poklice předního kola Front wheel cover 2 3 546SH0003 Přední kolo Front wheel 2 5 546SH0005 Táhlo zdvihu sečení Height adjustment rod 1 7 546SH0007 Pojistka
Position Part number Název Name Šroub nože Blade bolt Podložka šroubu nože Blade bolt washer Podložka nože
1 26800606201 Šroub nože Blade bolt 2 551000002 Podložka šroubu nože Blade bolt washer 3 551000003 Podložka nože Blade washer 4 546600004 Nůž Blade 5 551000005 Unašeč nože Blade holder 6 551000006 Pouzdro
Position Part number Název Name 2 ST4,8*25 Šroub ST4,8x25 Screw ST4,8x25 3 VP-05 Podložka 5x12x1,5 Washer Přední madlo Front handle 5
2 ST4,8*25 Šroub ST4,8x25 Screw ST4,8x25 3 VP-05 Podložka 5x12x1,5 Washer 4 927500004 Přední madlo Front handle 5 927500005 Kryt trubky výfuku Exhaust pipe cover 6 927500006 Spodní díl skříně převodu Lower
Pozice Objednací číslo Číslo dodavatele Název Name Ks 1 KC214A-01 KC214A-01 Spodní madlo Lower handle 1 2 M-06 GB/T Matice M6 Flange nut
1 KC214A-01 KC214A-01 Spodní madlo Lower handle 1 2 M-06 GB/T6177.1-2000 Matice M6 Flange nut M6 6 3 SV-06*35 GB/T12-1988 Šroub vratový M6x35 Carriage screw M6x35 2 4 KC214A-12 KC214A-12 Pouzdro kola Wheel
Sestava motoru Motor assembly 2 Převodovka Gearbox 3 Řemenový převod Belt transmission 5 Stojan řídítek, páka řazení Handlebar stand, Gear stick 6
Popis - Description Strana - Page Sestava motoru Motor assembly 2 Převodovka Gearbox 3 Řemenový převod Belt transmission 5 Stojan řídítek, páka řazení Handlebar stand, Gear stick 6 Řidítka - Handlebar
Pozice Objednací číslo Název Name 1 Kryt kola Hub cap 2 H Čerpadlo kompletní Pump assembly 3 H Zátka Plug 4 H Bowden plynu
Pozice Objednací číslo Název Name 1 Kryt kola Hub cap 2 H3230-02 Čerpadlo kompletní Pump assembly 3 H3230-03 Zátka Plug 4 H3230-04 Bowden plynu Throttle cable 5 H3230-05 Páčka plynu Throttle control lever
Pozice Objednací číslo Název Name Ks Pozice Objednací číslo Název Name Ks Podložka uchycení kartáče Brush holder Ložisko 6003
Pozice Objednací číslo Název Name Ks Pozice Objednací číslo Název Name Ks 1 860000001 Podložka uchycení kartáče Brush holder 2 39 6003 Ložisko 6003 Bearing 6003 4 2 860000002 Vnější rotační kartáč Nylon
Position Part number Název Name 2 SJ-066 Závlačka kola 6x40 Wheel pin 6x Disk kola Wheel disc Pneumatika 12x4.
2 SJ-066 Závlačka kola 6x40 Wheel pin 6x40 3 955500003 Disk kola Wheel disc 4 955500004 Pneumatika 12x4.00-6 Tyre 12x4.00-6 5 SK-08*20 Šroub M8x20 Bolt M8x20 7 AG43-6 Závlačka 1,5x25 Cotter pin 1,5x25
Position Part number Název Name Šroub M6x40 Screw M6x Dekorační kryt Decorative cover Ovládání plynu
1 7100-322 Šroub M6x40 Screw M6x40 2 7100-2015-302 Dekorační kryt Decorative cover 3 7100-2015-303 Ovládání plynu Throttle control 4 7100-2015-304 Páka aretace řidítek Locking lever 5 P-16 Podložka 16
Position Part number Název Name 1 182SW Přední panel šasí Deck front panel
1 182SW-010001 Přední panel šasí Deck front panel 1 DY0701-31 Pero Crankshaft key 2 181SA-020007 Pouzdro unašeče Blade holder bushing 3 DY0218-21F Unašeč nože Blade holder 4 181SA-020001-M Nůž Blade 5
Position Part number Název Name Pravý karter Right crankcase /P5 Ložisko 6201 Bearing Levý karter Left crankcase 4
1 941000001 Pravý karter Right crankcase 2 6201/P5 Ložisko 6201 Bearing 6201 3 941000003 Levý karter Left crankcase 4 939000017 Čep 3x9 Pin 3x9 5 941000005 Pojistný kroužek pro díru 32 Circlip for hole
Position Part number Název Name
1 26800602301 Šroub nože (r.v. 2014) Blade tighten bolt (Model year 2014) 26800606201 Šroub nože (r.v. od 2015) Blade tighten bolt (Model year > 2015 inc) 2 26300107302 Podložka šroubu nože Dish washer
Position Part number Název Name Dekorační kryt Decorative cover Ovládání plynu Throttles control Páka
2 7100-2015-302 Dekorační kryt Decorative cover 3 7100-2015-303 Ovládání plynu Throttles control 4 7100-2015-304 Páka aretace řidítek Handlebar lock lever 8 7100-2015-308 Dekorační kryt Decorative cover
Position Part number Název Name 1 DY Šroub nože Blade bolt 2 DY Podložka šroubu nože Blade bolt washer 3 DY Nůž Blade 4
1 DY0218-52 Šroub nože Blade bolt 2 DY0218-20 Podložka šroubu nože Blade bolt washer 3 DY0608-12 Nůž Blade 4 DY0218-21F Unašeč nože Blade holder 5 DY0701-31 Klínek unašeče 4,7x5x35 Blade holder key 4x7x5x35
Position Part number Název Name 2 R Táhlo zdvihu Height adjusting rod 3 R Přední panel šasí Deck front panel 4 R Přední rám
2 R48000002 Táhlo zdvihu Height adjusting rod 3 R48000003 Přední panel šasí Deck front panel 4 R48000004 Přední rám Front hanlde frame 5 R48000005 Poklice předního kola Front wheel cover 8 DY0218-15A Ložisko
Position Part number Název Name Madlo páky pojezdu Driving pole handle Páka pojezdu Driving pulling pole Horní
1 566600001 Madlo páky pojezdu Driving pole handle 2 566600002 Páka pojezdu Driving pulling pole 3 5666000031 Horní madlo Upper handle 4 566600004 Páka brzdy motoru Flameout pulling pole 5 566600005 Madlo
Číslo Objednací číslo Název Name Ks 1 Motor UP170 engine UP Rotor Rotor assy Stator Stator assy
1 Motor UP170 engine UP170 1 2 062024220007 Rotor Rotor assy 1 3 062024230010 Stator Stator assy 1 4 029030200301 Přední kryt motoru front end housing 190 1 5 029030101500 Ochranný kryt protection board
Position Part number Název Name Plastová krytka Shifting lever rubber cap Kryt řazení Shifting lever cover Stojan
1 7100-301 Plastová krytka Shifting lever rubber cap 2 7100-302 Kryt řazení Shifting lever cover 3 7100-303 Stojan řidítek Handlebar stand 4 7100-304 Šroub M6x1x16 Bolt M6x1-16 5 7100-2015-319 Doraz Limit
Position Part number Název Name Matice vzduchového filtru Air filter nut Podložka Washer 15x26x Kryt vzduchového filtru
1 962001 Matice vzduchového filtru Air filter nut 2 962002 Podložka Washer 15x26x1 3 962003 Kryt vzduchového filtru Air filter upper cover 4 962004 Vzduchový filtr Air filter 5 962005 Těsnění vzduchového
Číslo Objednací číslo Název Name Ks 1 587000001 Motor Engine 1 2 Šroub M10x50 Hex bolt 10x50 1 3 Podložka Washer 9 4 Podložka Limit washer 1 5
1 587000001 Motor Engine 1 2 Šroub M10x50 Hex bolt 10x50 1 3 Podložka Washer 9 4 Podložka Limit washer 1 5 Pojistná matice M10 Lock nut M10 12 6 587000006 Lůžko motoru Engine base plate 1 7 B54100044 Šroub
set order no./ objednací číslo setu ND position description popis QTY order no./ objednací číslo
position description popis QTY order no./ objednací číslo 1 Engine ST168F-2 Motor ST168F-2 1 550301 2 Pump body Tělo čerpadla 1 8895102-2 3 O sealing "O" těsnění 1 4 Washer Podložka 4 5 Hexagon screw M8
set order no./ objednací číslo setu ND position description popis QTY order no./ objednací číslo
EPH 80 W (8895105) position description popis QTY order no./ objednací číslo 1 Engine ST168F-2 Motor ST168F-2 1 550301 2 Pump cover Kryt čerpadla 1 3 Spring washer Pružná podložka 4 4 Bolt M8x35 Šroub
set order no./ obj. č. sestavy position description QTY název
position description QTY název order no. / objednací číslo 1 Engine ST170 1 Motor ST170 2 Pump body 1 Tělo čerpadla 3 O sealing 1 "O" těsnění 8895101-3 4 Washer 4 Podložka 5 Hexagon screw M8 55 4 Šroub
EMPH 20 ( )
EMPH 20 (8895109) 21 20 19 22 position description popis QTY order no./ objednací číslo 1 Engine motor 1 550301 2 Flange bolt M8 25 šroub 4 3 Flange bolt M10 25 šroub 4 4 Pump body zadní kryt čerpadla
Číslo Objednací číslo Název Name Ks Kliková hřídel Crank shaft Jehlové ložisko Needle bearing Kroužek Bearing
1 927000001 Kliková hřídel Crank shaft 1 2 927000002 Jehlové ložisko Needle bearing 1 3 927000003 Kroužek Bearing ring 2 4 927000004 Píst Piston 1 5 927000005 Pístní čep Piston pin 1 6 927000006 Pojistka
set order no./ obj. č. sestavy position description QTY název
position description QTY název order no. / objednací číslo 1 Engine ST168F-2 1 Motor ST168F-2 550006 2 Pump body 1 Tělo čerpadla 8895102-2 3 O sealing 1 "O" těsnění 4 Washer 4 Podložka 5 Hexagon screw
Position Part number Název Name Objímka Sleeve Ovládání plynu Throttle Lever Bowden plynu Throttle Cable 4
1 263000001 Objímka Sleeve 2 263000002 Ovládání plynu Throttle Lever 3 263000003 Bowden plynu Throttle Cable 4 SI-06*40 Šroub M6x40 Bolt M6x40 5 M-06 Pojistná matice M6 Locknut M6 6 263000006 Držák ovládací
Pozice Objednací číslo Název Name Ks Šroub M6x40 Screw M6x Dekorační kryt Decorative cover Ovládání
1 7100-322 Šroub M6x40 Screw M6x40 2 2 7100-2015-302 Dekorační kryt Decorative cover 1 3 7100-2015-303 Ovládání plynu Throttles control 1 4 7100-2015-304 Páka aretace řidítek Handlebar lock lever 1 5 P-16
set order no./ objednací číslo setu ND position description popis QTY order no./ objednací číslo
position description popis QTY order no./ objednací číslo 1 Frame Rám 1 2 Pump casing Kryt čerpadla 1 3 Handle Rukojeť 1 4 Mechanical seal Hřídelové těsnění 1 8895108F 5 O seal O kroužek 1 8895108-5 6
Č. Objed. číslo Název Name Ks šroub M8x25 Screw M8* podložka Washer 8.4*24* vodítko rukojeti Hand fixer 1
Č. Objed. číslo Název Name Ks 1 746000001 šroub M8x25 Screw M8*25 1 2 746000002 podložka Washer 8.4*24*2 1 3 746000003 vodítko rukojeti Hand fixer 1 4 746000004 rozpěra řídítek Hand bracket 1 5 746000005
Číslo Objednací číslo Číslo dodavatele Název Name Ks 1 UP Motor UP170 engine UP Rotor Rotor assy 1 3
1 UP170 012030000026 Motor UP170 engine UP170 1 2 062024220007 062024220007 Rotor Rotor assy 1 3 062024230010 062024230010 Stator Stator assy 1 4 029030200301 029030200301 Přední kryt motoru front end
set order no./ obj. č. sestavy position description QTY název
position description QTY název order no. / objednací číslo 1 Frame 1 Rám 2 Pump casing 1 Kryt čerpadla 3 Handle 1 Rukojeť 4 Mechanical seal 1 Hřídelové těsnění 8895108F 5 O seal 1 O kroužek 8895108-5 6
set order no./ obj. č. sestavy
EG 11 IMR (8896109) position description QTY název order no. / objednací číslo 1 Bolt M6 22 1 Šroub M6 22 2 Washerφ6 6 Podložka φ6 3 Spring Washerφ6 6 Pružná podložka φ6 4 Nut M6 2 Matice M6 5 Receptacle(DC)
