1 [ Vzduch ] [ Voda ] [ Země] Tepelná čerpadla Rozsah výkonů: 6 až 17 kw [ Buderus ] Využít síly přírody s technologií zítřka Tepelná čerpadla solanka/voda Logatherm WPS/WPS K Tepelná čerpadla vzduch/voda Logatherm WPL v prodeji od 01/2008 Teplo je náš živel

2 Nezávislost, úspory energie a ochrana životního prostředí pro bezpečnou budoucnost Stoupající ceny energie a zvyšující se zatížení životního prostředí to jasně dokazují: nastává čas změnit podstatně myšlení a vypořádat se s novými formami zabezpečení energie. Regenerativní energie jsou v tomto případě energiemi budoucnosti. A tepelná čerpadla jsou vynikající alternativou, jak těchto bezplatných energií efektivně využít. Tak jste nejen nezávislejší, ale navíc šetříte také životní prostředí a vlastní peněženku. Obsah 2/3 Tepelná čerpadla Popis, funkce a výhody 4/5Přehled výrobků 6/7 Tepelná čerpadla země/voda Logatherm WPS/WPS K 8/9 Tepelná čerpadla vzduch/voda Logatherm WPL 10 Teplo se systémem 11 Technické údaje Energie budoucnosti Argumenty mluví jasně pro tepelná čerpadla Buderus: Nejen nízké provozní náklady, nýbrž také odlehčení životního prostředí provozem bez emisí takže nezůstávají již žádné otevřené otázky. Kdy si zajistíte energii budoucnosti pro své čtyři stěny? A pro ty, kteří Vám leží na srdci? 2

3 [ Vzduch ] [ Voda ] [ Země] [ Buderus ] Teplo z přírody: Na 100 % účinné. A až do 80 % zdarma. Vy víte, že: Teplo je náš živel. Ale věděli jste, že teplo je téměř ve všech živlech? Příroda je totiž vynikající dodavatel energie a ukládá teplo ze Slunce například do země nebo také do vzduchu. S tepelnými čerpadly Buderus si můžete převést tuto energii zcela jednoduše do svých čtyř stěn. A to téměř bezplatně. Až 80 % energie vám přitom daruje příroda! A vy znatelně snížíte své provozní náklady. Je to tak jednoduché: princip tepelného čerpadla. S objasněním principu tepelného čerpadla začneme nejlépe v kuchyni přesněji řečeno u chladničky. Ta odebírá ve svém vnitřním prostoru potravinám jak známo teplo a předává je ven do místnosti. Tepelná čerpadla pracují vlastně právě tak jen přesně s obráceným oběhem. Rozhodující je však i zde transport tepla. Ten se provádí pomocí tak zvaných chladiv kapalin se zvláště nízkým bodem varu. Tato chladiva např. přejímají okolní teplo země a přitom se odpařují. Kompresor stlačuje vzniklé páry a zvyšuje jejich tlak. Přitom teplota dále stoupá až k požadované úrovni pro vytápění a vzniká tepelný proud. Páry chladiva předávají získané teplo otopné vodě a dojde opět k jejich zkapalnění. Expanzní ventil pak sníží tlak zpět na původní úroveň kapalina se dále ochladí a oběh znovu začíná: teplo může být opět odebíráno a předáváno do otopného systému. Tak jednoduše lze vytápět. Tepelné čerpadlo přitom pracuje zcela bez emisí. Teplo je náš živel Tepelné čerpadlo země/voda. Tepelné čerpadlo země/voda využívá země jako zdroje energie. Využívá přitom pro získání tepla ze země bu to sond, zapuštěných v zemi do hloubky, nebo plošných kolektorů, uložených v zemi do šířky. Ty jsou naplněny solankou, směsí s velmi nízkým bodem varu. Tato solanka odebírá zemi v ní nashromážděné teplo a předává je poháněna tepelným čerpadlem do otopného okruhu. Systém tepelného čerpadla země/voda je používán velmi často, poněvadž teplota země je po celý rok relativně konstantní. Tepelné čerpadlo vzduch/voda. Tak jako tepelné čerpadlo země/voda využívá země jako zdroje tepla, tak získává tepelné čerpadlo vzduch/voda pro sebe energii ze vzduchu. V tomto procesu ventilátory vedou venkovní vzduch k výparníku, který z něj odebírá energii a převádí ji do otopného systému. Tímto způsobem může být zcela jednoduše získáno teplo, aniž byl instalován zdroj tepla nebo bylo nutné se vázat na určité místo jeho umístění. Souhrnem: I při venkovních teplotách značně nižších než 0 C dodává tepelné čerpadlo vzduch/ voda stále ještě dostatek energie, aby ji bylo možné použít pro vytápění. 3

4 Teplo ze země? Nebo teplo ze vzduchu? Buderus má to, co je pro vás vhodné! Tepelné čerpadlo vzduch/voda Logatherm WPL (6 až 10 kw) s kombinovaným zásobníkem Logatherm AW C Tepelné čerpadlo země/voda Logatherm WPS K (6 až 11 kw) Tepelné čerpadlo země/voda Logatherm WPS (6 až 17 kw) 4

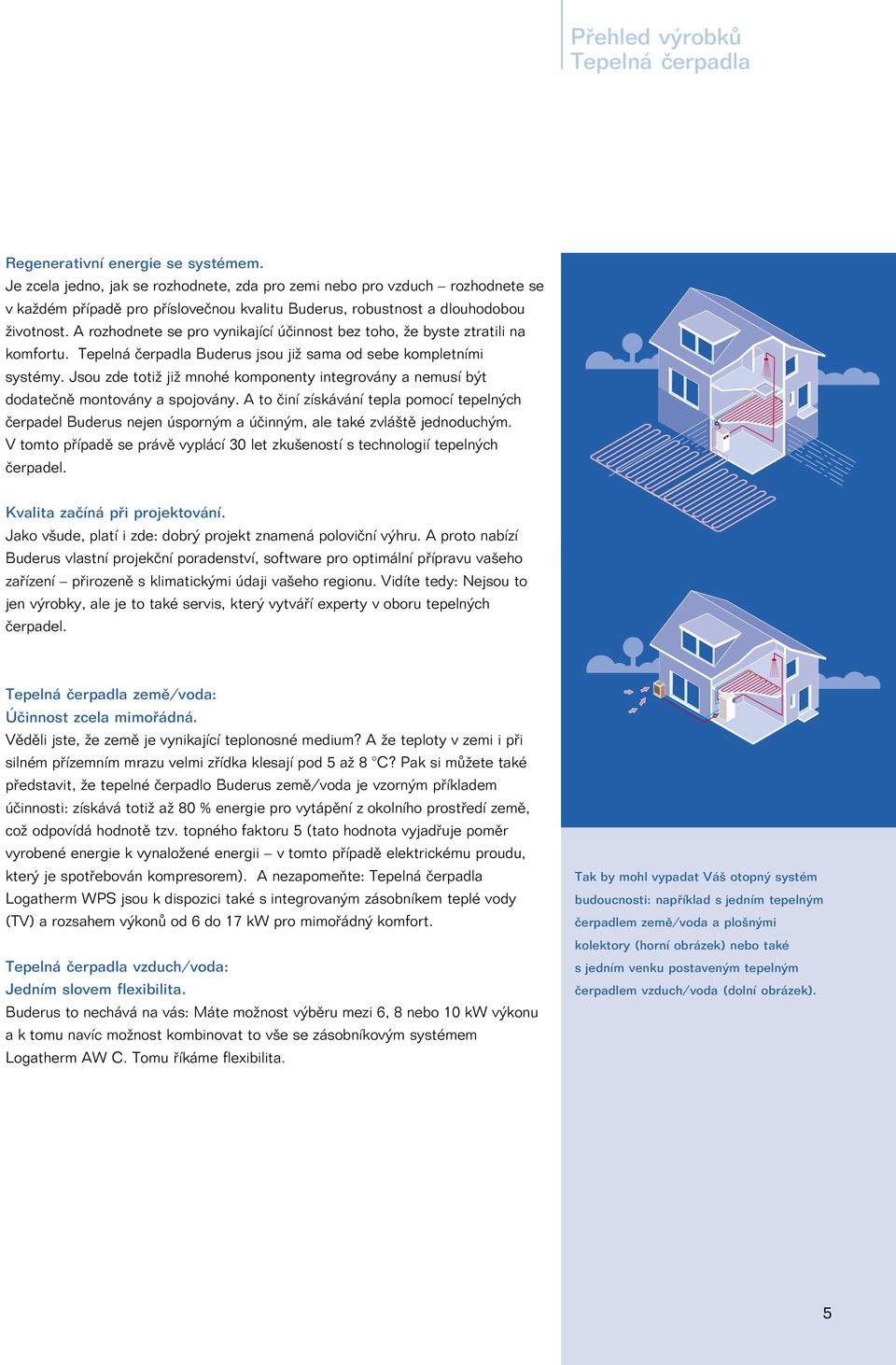

5 Přehled výrobků Tepelná čerpadla Regenerativní energie se systémem. Je zcela jedno, jak se rozhodnete, zda pro zemi nebo pro vzduch rozhodnete se v každém případě pro příslovečnou kvalitu Buderus, robustnost a dlouhodobou životnost. A rozhodnete se pro vynikající účinnost bez toho, že byste ztratili na komfortu. Tepelná čerpadla Buderus jsou již sama od sebe kompletními systémy. Jsou zde totiž již mnohé komponenty integrovány a nemusí být dodatečně montovány a spojovány. A to činí získávání tepla pomocí tepelných čerpadel Buderus nejen úsporným a účinným, ale také zvláště jednoduchým. V tomto případě se právě vyplácí 30 let zkušeností s technologií tepelných čerpadel. Kvalita začíná při projektování. Jako všude, platí i zde: dobrý projekt znamená poloviční výhru. A proto nabízí Buderus vlastní projekční poradenství, software pro optimální přípravu vašeho zařízení přirozeně s klimatickými údaji vašeho regionu. Vidíte tedy: Nejsou to jen výrobky, ale je to také servis, který vytváří experty v oboru tepelných čerpadel. Tepelná čerpadla země/voda: Účinnost zcela mimořádná. Věděli jste, že země je vynikající teplonosné medium? A že teploty v zemi i při silném přízemním mrazu velmi zřídka klesají pod 5 až 8 C? Pak si můžete také představit, že tepelné čerpadlo Buderus země/voda je vzorným příkladem účinnosti: získává totiž až 80 % energie pro vytápění z okolního prostředí země, což odpovídá hodnotě tzv. topného faktoru 5 (tato hodnota vyjadřuje poměr vyrobené energie k vynaložené energii v tomto případě elektrickému proudu, který je spotřebován kompresorem). A nezapomeňte: Tepelná čerpadla Logatherm WPS jsou k dispozici také s integrovaným zásobníkem teplé vody (TV) a rozsahem výkonů od 6 do 17 kw pro mimořádný komfort. Tepelná čerpadla vzduch/voda: Jedním slovem flexibilita. Buderus to nechává na vás: Máte možnost výběru mezi 6, 8 nebo 10 kw výkonu a k tomu navíc možnost kombinovat to vše se zásobníkovým systémem Logatherm AW C. Tomu říkáme flexibilita. Tak by mohl vypadat Váš otopný systém budoucnosti: například s jedním tepelným čerpadlem země/voda a plošnými kolektory (horní obrázek) nebo také s jedním venku postaveným tepelným čerpadlem vzduch/voda (dolní obrázek). 5

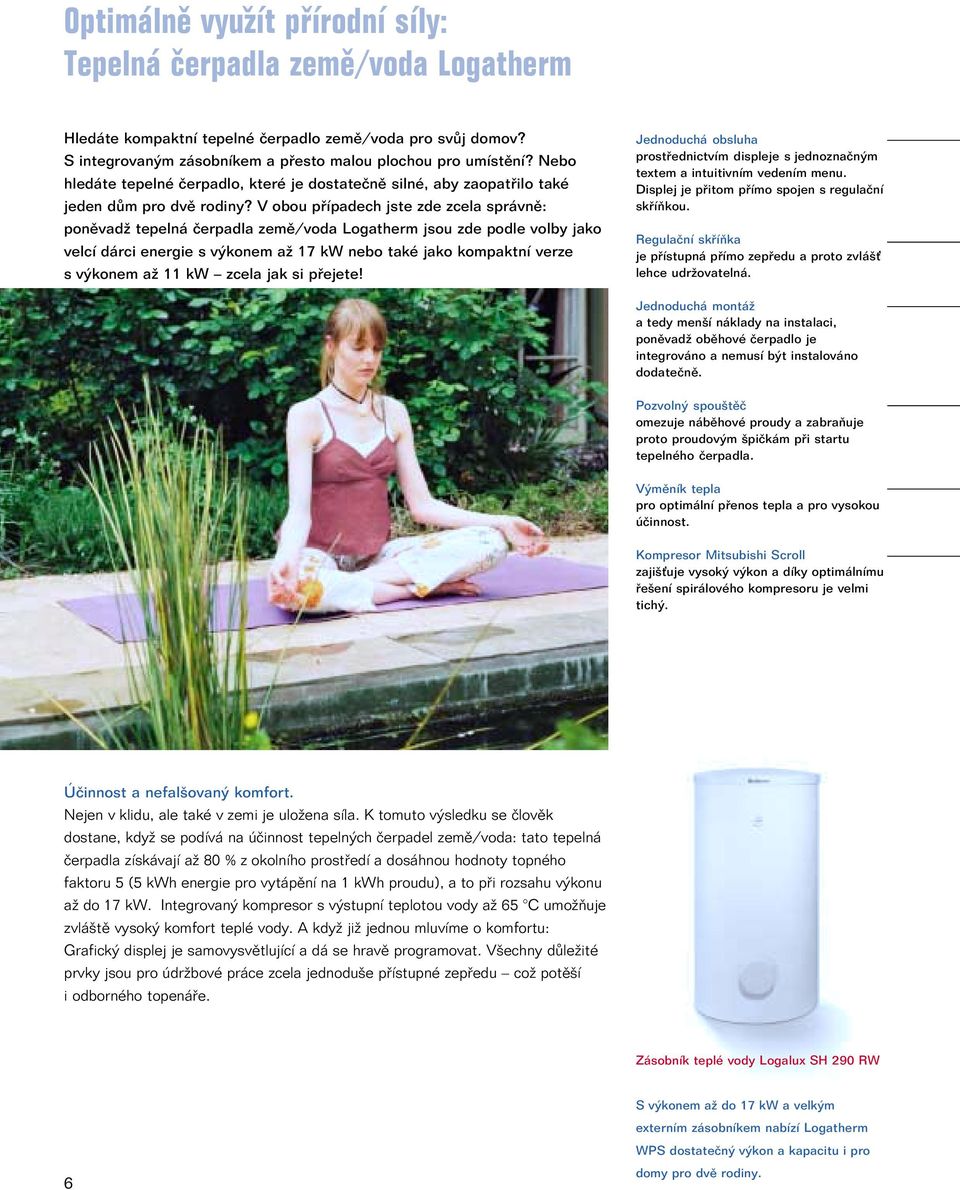

6 Optimálně využít přírodní síly: Tepelná čerpadla země/voda Logatherm Hledáte kompaktní tepelné čerpadlo země/voda pro svůj domov? S integrovaným zásobníkem a přesto malou plochou pro umístění? Nebo hledáte tepelné čerpadlo, které je dostatečně silné, aby zaopatřilo také jeden dům pro dvě rodiny? V obou případech jste zde zcela správně: poněvadž tepelná čerpadla země/voda Logatherm jsou zde podle volby jako velcí dárci energie s výkonem až 17 kw nebo také jako kompaktní verze s výkonem až 11 kw zcela jak si přejete! Jednoduchá obsluha prostřednictvím displeje s jednoznačným textem a intuitivním vedením menu. Displej je přitom přímo spojen s regulační skříňkou. Regulační skříňka je přístupná přímo zepředu a proto zvláš lehce udržovatelná. Jednoduchá montáž a tedy menší náklady na instalaci, poněvadž oběhové čerpadlo je integrováno a nemusí být instalováno dodatečně. Pozvolný spouštěč omezuje náběhové proudy a zabraňuje proto proudovým špičkám při startu tepelného čerpadla. Výměník tepla pro optimální přenos tepla a pro vysokou účinnost. Kompresor Mitsubishi Scroll zajiš uje vysoký výkon a díky optimálnímu řešení spirálového kompresoru je velmi tichý. Účinnost a nefalšovaný komfort. Nejen v klidu, ale také v zemi je uložena síla. K tomuto výsledku se člověk dostane, když se podívá na účinnost tepelných čerpadel země/voda: tato tepelná čerpadla získávají až 80 % z okolního prostředí a dosáhnou hodnoty topného faktoru 5 (5 kwh energie pro vytápění na 1 kwh proudu), a to při rozsahu výkonu až do 17 kw. Integrovaný kompresor s výstupní teplotou vody až 65 C umožňuje zvláště vysoký komfort teplé vody. A když již jednou mluvíme o komfortu: Grafický displej je samovysvětlující a dá se hravě programovat. Všechny důležité prvky jsou pro údržbové práce zcela jednoduše přístupné zepředu což potěší i odborného topenáře. Zásobník teplé vody Logalux SH 290 RW S výkonem až do 17 kw a velkým externím zásobníkem nabízí Logatherm WPS dostatečný výkon a kapacitu i pro 6 domy pro dvě rodiny.

7 Tepelná čerpadla země/voda Logatherm WPS/WPS K Naše tepelné čerpadlo zásobuje nejen nás, ale i naše sousedy. Vše, co pro to potřebujeme: Buderus a jeden zvláš velký zásobník. Výhody tepelných čerpadel země/voda Logatherm WPS/WPS K: Tepelné čerpadlo země/voda Logatherm WPS 6 Kompaktní třída: Logatherm WPS také s integrovaným zásobníkem. Kdo nemá mnoho místa, nemusí se díky Buderusu zříkat četných výhod tepelného čerpadla země/voda. Poněvadž toto tepelné čerpadlo existuje v kompaktní verzi také s integrovaným zásobníkem teplé vody včetně integrovaného solankového čerpadla, čerpadla otopného okruhu a pojistného ventilu. Logatherm WPS K dostanete obdobně jako variantu bez zásobníku také s různými rozsahy výkonu: pro volbu jsou k dispozici výkony 6, 7, 9 a také 11 kw. Zemní sonda nebo plošné kolektory? Rádi Vám pomůžeme. Plošné kolektory se ukládají vodorovně, a to pod hranici mrznutí do hloubky cca 1,20 m. Délka a rozteče trubek jsou přitom závislé na stavu půdy a na výkonu odebírání tepla tedy množství energie, kterou potřebujete pro své čtyři stěny. Mnohem méně místa potřebujete, rozhodnete-li se pro zemní sondu. Zapuštění takové sondy do hloubek až 150 m musí být ovšem schváleno v přípravném stadiu. My vám přirozeně rádi pomůžeme při všech otázkách, týkajících se vašeho tepelného čerpadla země/voda Logatherm WPS. Protože to, co Buderus ujedná, nejsou jen naše výrobky, ale také náš servis. výkonné přístroje s vysokými výkony ve stabilní skříni vysoký komfort teplé vody pomocí výstupní teploty až 65 C velmi účinné s topným faktorem až 5 integrovaný komfortní regulátor výměník tepla s vysokým výkonem instalace zarovnaná se stěnou možná snadná údržba díky snadné přístupnosti všech dílů zepředu elektronický pozvolný spouštěč zabraňuje proudovým špičkám při startu tepelného čerpadla mimořádně tiché díky neutralizaci chvění a optimálního řešení odhlučnění spirálového kompresoru Logatherm WPS K: zvláš kompaktní díky integrovanému zásobníku teplé vody 7

8 Přirozeně silný tým: Tepelná čerpadla vzduch/voda Logatherm Představte si, že byste měli zařízení, které by jednoduše z venkovního vzduchu dodávalo teplo pro vaše čtyři stěny -nezávisle na tom, jak chladno by bylo venku a kde by zařízení stálo. Nezní to zajímavě? V tom případě bychom Vám mohli nyní poněkud blíže představit tepelná čerpadla vzduch/ voda Buderus Logatherm WPL: jednoduchá a rychlá instalace, s výkonem 6, 8 nebo 10 kw, s kombinovaným zásobníkem pro vnitřní instalaci a s mimořádnou účinností. Jednoduchá obsluha pomocí displeje s jednoznačným textem a intuitivním vedením menu. Displej je přitom přímo spojen s regulační skříňkou. Integrovaný zásobník teplé vody s kapacitou 163 litrů zajiš uje mimořádný komfort při současné vysoké kompaktnosti. Venkovní jednotka s kompresorem a výměníkem tepla je provedena v moderním designu a začlení se nenápadně do okolního prostředí. Expanzní nádoba a oběhové čerpadlo jsou prakticky a s úsporou místa integrovány přímo v přístroji. Individuální. Rychlá. A prostě účinná. S hodnotou topného faktoru 4 se mohou tepelná čerpadla vzduch/voda víc než pochlubit: nahospodaří totiž až 75 % energie pro vytápění přímo z venkovního vzduchu. Přitom je tato účinnost zajištěna celoročně, poněvadž sám kompresor pracuje účinně až do -20 C. A kdyby mělo být někdy chladněji, zasáhne přímo v zásobníku integrovaný elektrokotel s výkonem 13,5 kw. Také zde se stará o mimořádný komfort výstupní teplota teplé vody až do 65 C, jednoduchá obsluha pomocí grafického displeje a optimální možnost údržby. 8

9 Tepelná čerpadla solanka/voda Logatherm WPL Tepelné čerpadlo venku, kombinovaný zásobník uvnitř a příjemný pocit v domě. Je prostě dobré mít pocit, že vytápíte regenerativně a šetrně vůči životnímu prostředí. Výhody tepelných čerpadel vzduch/voda Logatherm WPL: Tepelné čerpadlo vzduch/voda Logatherm WPL až do 10 kw s kombinovaným zásobníkem Logatherm AW C Logatherm AW C: vždy u toho pro mimořádný komfort. Uvnitř instalovaný kombinovaný zásobník Logatherm AW C obsahuje vše, co potřebujete pro optimální komfortní využití svého tepelného čerpadla vzduch/ voda: integrovaný zásobník teplé vody, regulaci, elektrický dohřev, expanzní nádobu a čerpadlo vytápění. Nejenže se můžete spolehnout na optimálně vzájemně sladěné komponenty, ale potřebujete jen zlomek jinak obvyklé plochy pro instalaci a montáž. S plochou pro ustavení menší než 0,5 m 2 je možno tuto vnitřní jednotku považovat za mimořádně malou. Nejlépe vybaveno pro venkovní použití. Protože tepelná čerpadla vzduch/voda mají často co činit s extrémními povětrnostními podmínkami, disponují zvláštními ochrannými funkcemi přístrojů pro zajištění jejich vysoké výkonnosti. K nim patří především také spolehlivá funkce odtávání pro odstranění ledu a námrazy na výparníku, například obrácením (reverzací) oběhu, nebo energeticky optimalizovaného odtávání horkými parami, při němž je využito odpadního tepla kompresoru. Poněvadž jistota je jistota. A to platí pro naše tepelná čerpadla právě tak, jako pro všechny ostatní výrobky Buderus. vysoké výkony a úspora energie provoz kompresoru do -20 C venkovní teploty vysoký komfort teplé vody díky výstupní teplotě až 65 C účinná, s topným faktorem až 4 výměník tepla s vysokým výkonem jednoduché připojení zdrojů tepla pomocí předhotovených systémů snadná údržba díky snadné přístupnosti všech dílů zepředu elektronický pozvolný spouštěč zabraňuje proudovým špičkám při startu přístroje instalace venku šetří obytnou plochu samooptimalizující, energií šetřící odtávání pomocí reverzace oběhu mimořádně tiché díky neutralizaci chvění a optimálního řešení spirálového kompresoru Logatherm AW C s integrovaným zásobníkem teplé vody, regulací, elektrickým přihřívačem, expanzní nádobou a čerpadlem vytápění 9

10 Tajemství úspěchu firmy Buderus: Teplo se systémem Vytápění je zde, aby hřálo tak to bylo dříve, tak je to také ještě nyní. A přece se mnohé změnilo. Ještě nikdy nebylo tak důležité jako dnes rozhodnout se pro vytápění, které přitom s absolutní šetrností a účinností jde kupředu, důsledně bojuje s plýtváním a které zhodnocuje i to nejmenší množství energie. S Buderusem jste na bezpečné straně poněvadž Buderus dělá teplo se systémem. Kolik zkušenosti by měl mít výrobce tepelné techniky? Deset roků? Padesát let? Sto? Zkuste to přece jednou s více než 275 lety tak dlouho již totiž Buderus systematicky shromaž uje důležité poznatky o perfektním získávání tepla. Miliony zákazníků a mnoho tisíc kotelen z toho těží a brzo snad také vy. Pro každého správné řešení. Plyn nebo olej, slunce, dřevo a teplo ze země: Pro všechny případy nabízí Buderus inovační výrobky, které vám pomohou hospodařit s energií. Ohromný sortiment kotlů, hořáků, regulačních systémů, zásobníků teplé vody, otopných těles, solárních zařízení, tepelných čerpadel, kogeneračních jednotek a příslušenství pro vytápění umožňuje na míru zhotovená řešení. Energii vyrábět Kotel Olej, plyn, dřevo/pelety Solární zařízení Tepelná čerpadla Energii akumulovat Zásobník teplé vody Co pro vás můžeme udělat? Zní to zajímavě? Máte ještě nějaké otevřené otázky nebo chcete s námi prostě mluvit o svém otopném systému a možnostech jeho rozšíření nebo modernizaci? Nic milejšího než to již se na vás těšíme! Protože Buderus ručí nejen za vynikající výrobky, nýbrž také za vynikající servis. A to již více než 275 let. Spalinové systémy Inteligentní regulace Regulační systémy Systémy dálkového ovládání Doplňování systémů Příslušenství 10

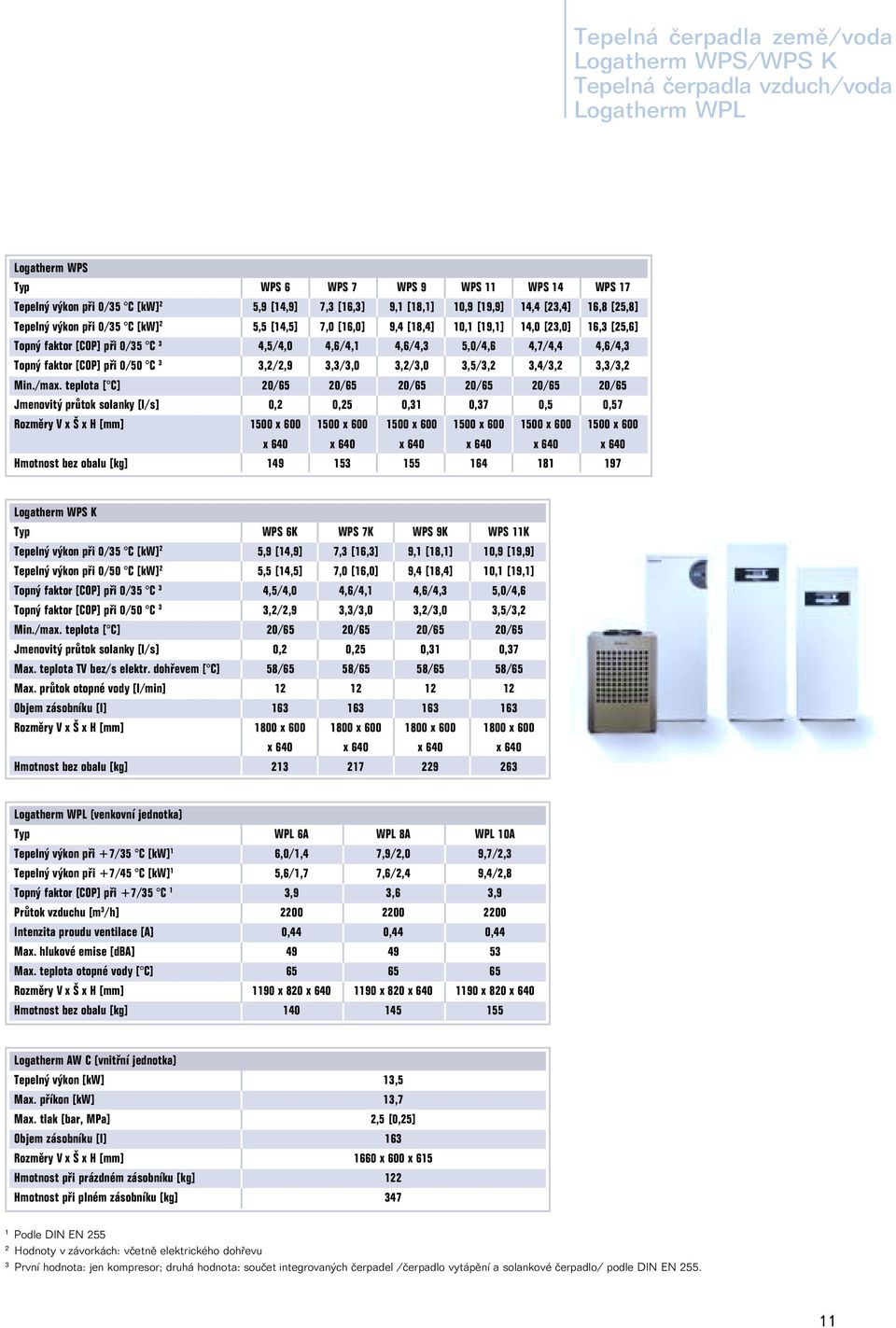

11 Tepelná čerpadla země/voda Logatherm WPS/WPS K Tepelná čerpadla vzduch/voda Logatherm WPL Logatherm WPS Typ WPS 6 WPS 7 WPS 9 WPS 11 WPS 14 WPS 17 Tepelný výkon při 0/35 C [kw] 2 5,9 [14,9] 7,3 [16,3] 9,1 [18,1] 10,9 [19,9] 14,4 [23,4] 16,8 [25,8] Tepelný výkon při 0/35 C [kw] 2 5,5 [14,5] 7,0 [16,0] 9,4 [18,4] 10,1 [19,1] 14,0 [23,0] 16,3 [25,6] Topný faktor [COP] při 0/35 C 3 4,5/4,0 4,6/4,1 4,6/4,3 5,0/4,6 4,7/4,4 4,6/4,3 Topný faktor [COP] při 0/50 C 3 3,2/2,9 3,3/3,0 3,2/3,0 3,5/3,2 3,4/3,2 3,3/3,2 Min./max. teplota [ C] 20/65 20/65 20/65 20/65 20/65 20/65 Jmenovitý průtok solanky [l/s] 0,2 0,25 0,31 0,37 0,5 0,57 Rozměry V x Š x H [mm] 1500 x x x x x x 600 x 640 x 640 x 640 x 640 x 640 x 640 Hmotnost bez obalu [kg] Logatherm WPS K Typ WPS 6K WPS 7K WPS 9K WPS 11K Tepelný výkon při 0/35 C [kw] 2 5,9 [14,9] 7,3 [16,3] 9,1 [18,1] 10,9 [19,9] Tepelný výkon při 0/50 C [kw] 2 5,5 [14,5] 7,0 [16,0] 9,4 [18,4] 10,1 [19,1] Topný faktor [COP] při 0/35 C 3 4,5/4,0 4,6/4,1 4,6/4,3 5,0/4,6 Topný faktor [COP] při 0/50 C 3 3,2/2,9 3,3/3,0 3,2/3,0 3,5/3,2 Min./max. teplota [ C] 20/65 20/65 20/65 20/65 Jmenovitý průtok solanky [l/s] 0,2 0,25 0,31 0,37 Max. teplota TV bez/s elektr. dohřevem [ C] 58/65 58/65 58/65 58/65 Max. průtok otopné vody [l/min] Objem zásobníku [l] Rozměry V x Š x H [mm] 1800 x x x x 600 x 640 x 640 x 640 x 640 Hmotnost bez obalu [kg] Logatherm WPL (venkovní jednotka) Typ WPL 6A WPL 8A WPL 10A Tepelný výkon při +7/35 C [kw] 1 6,0/1,4 7,9/2,0 9,7/2,3 Tepelný výkon při +7/45 C [kw] 1 5,6/1,7 7,6/2,4 9,4/2,8 Topný faktor [COP] při +7/35 C 1 3, 9 3, 6 3, 9 Průtok vzduchu [m 3 /h] Intenzita proudu ventilace [A] 0,44 0,44 0,44 Max. hlukové emise [dba] Max. teplota otopné vody [ C] Rozměry V x Š x H [mm] 1190 x 820 x x 820 x x 820 x 640 Hmotnost bez obalu [kg] Logatherm AW C (vnitřní jednotka) Tepelný výkon [kw] 13,5 Max. příkon [kw] 13,7 Max. tlak [bar, MPa] 2,5 [0,25] Objem zásobníku [l] 163 Rozměry V x Š x H [mm] 1660 x 600 x 615 Hmotnost při prázdném zásobníku [kg] 122 Hmotnost při plném zásobníku [kg] Podle DIN EN Hodnoty v závorkách: včetně elektrického dohřevu 3 První hodnota: jen kompresor; druhá hodnota: součet integrovaných čerpadel /čerpadlo vytápění a solankové čerpadlo/ podle DIN EN
