1 Nový pohled na komunikaci

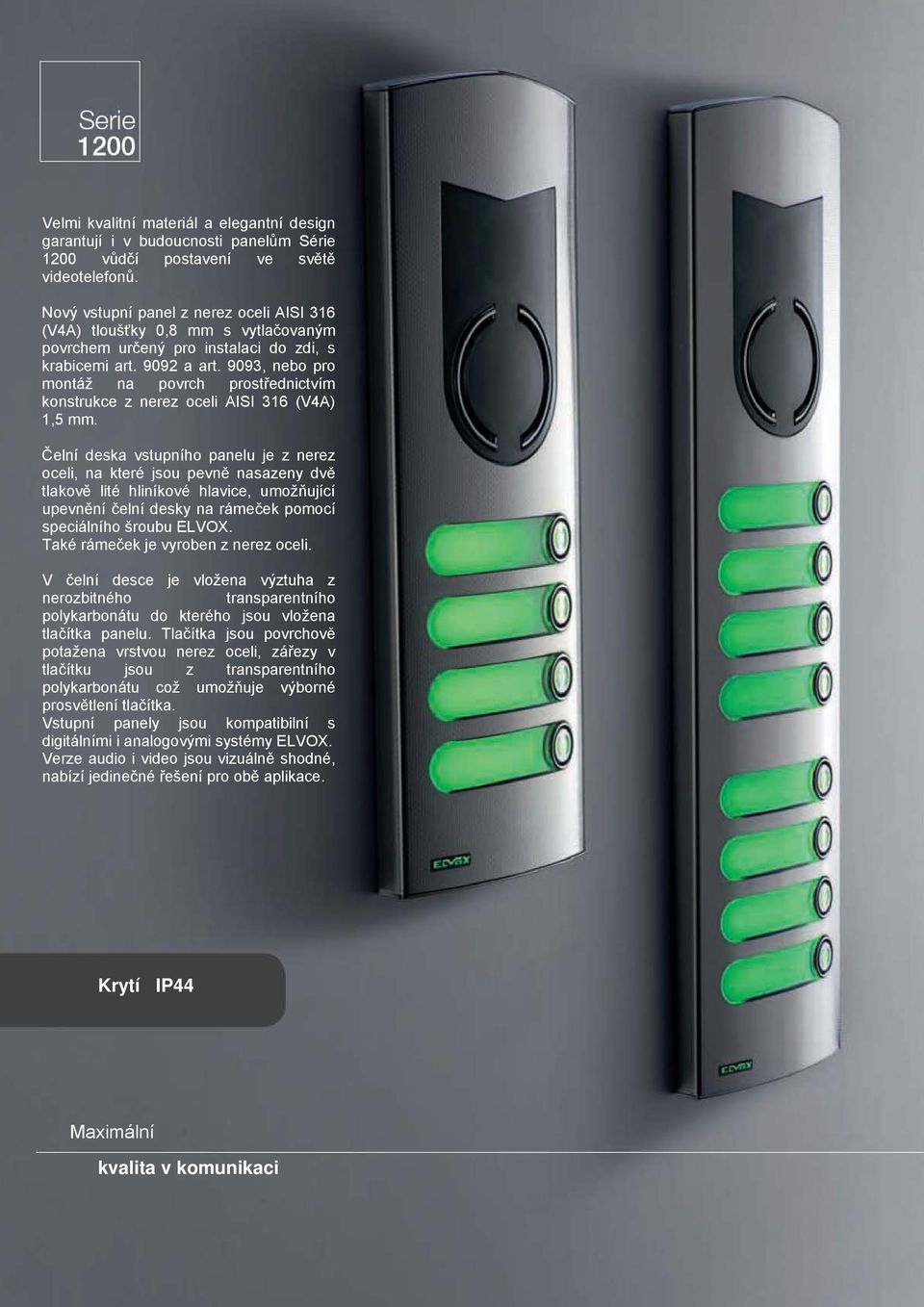

2 Velmi kvalitní materiál a elegantní design garantují i v budoucnosti panelům Série 1200 vůdčí postavení ve světě videotelefonů. Nový vstupní panel z nerez oceli AISI 316 (V4A) tloušťky 0,8 mm s vytlačovaným povrchem určený pro instalaci do zdi, s krabicemi art a art. 9093, nebo pro montáž na povrch prostřednictvím konstrukce z nerez oceli AISI 316 (V4A) 1,5 mm. Čelní deska vstupního panelu je z nerez oceli, na které jsou pevně nasazeny dvě tlakově lité hliníkové hlavice, umožňující upevnění čelní desky na rámeček pomocí speciálního šroubu ELVOX. Také rámeček je vyroben z nerez oceli. V čelní desce je vložena výztuha z nerozbitného transparentního polykarbonátu do kterého jsou vložena tlačítka panelu. Tlačítka jsou povrchově potažena vrstvou nerez oceli, zářezy v tlačítku jsou z transparentního polykarbonátu což umožňuje výborné prosvětlení tlačítka. Vstupní panely jsou kompatibilní s digitálními i analogovými systémy ELVOX. Verze audio i video jsou vizuálně shodné, nabízí jedinečné řešení pro obě aplikace. Krytí IP44 Maximální kvalita v komunikaci

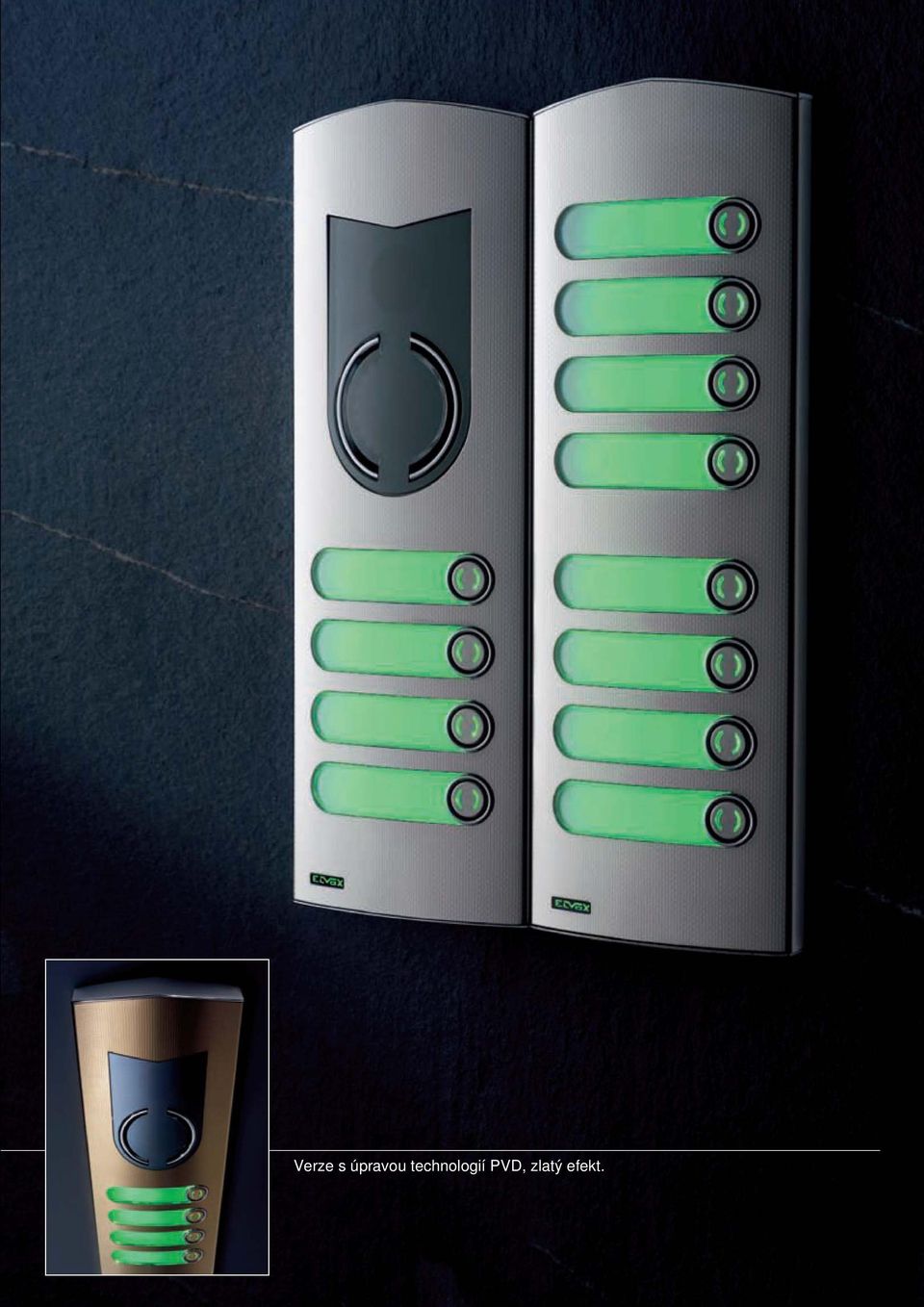

3 Verze s úpravou technologií PVD, zlatý efekt.

4 Prvky série 1200 umožňují složení panelů pro zařízení Die Fili, DigiBus, Sound System a systémy s výzvou ac. Panely jsou složeny z čelní desky a rámečku, doplnit je nutné krabice do zdi nebo na povrch, rámeček proti dešti, tlačítka a LED osvětlení jmenovek, hovorovou jednotku, kameru nebo jednotku elektroniky. Jednotky pro zařízení Due Fili, DigiBus, Sound System a systém s výzvou ac jsou stejné, rozdílné jsou vkládané doplňkové komponenty. Do panelů pro zařízení Sound System nebo systém s výzvou ac je potřeba vložit hovorovou jednotku nebo kameru, tlačítka výzvy, LED pro osvětlení tlačítek a přidat krabici do zdi nebo na povrch. Do panelů pro zařízení Due Fili nebo DigiBus je potřeba vložit audio nebo video elektroniku, případně přídavné tlačítkové moduly a přidat krabici do zdi nebo na povrch. Všechny panely je možné rozšiřovat přídavnými panely s tlačítky nebo panely s jmenovkami které vložíme do dalších krabic do zdi nebo krabic na stěnu s rámečky proti dešti. Panely jsou k dispozici i v zpracování zlatý efekt (kód barvy.../43, př. 1201/43).

5 Instalace panelu zapuštěného do zdi. Instalace panelu zapuštěného do zdi s rámečkem proti dešti. Instalace na povrch s rámečkem proti dešti. Do panelu audio nebo video s tlačítky, pro zařízení s výzvou Sound system nebo ac, je potřeba vložit: hovorovou jednotku nebo kameru s hovorovou jednotkou, LED osvětlení jmenovek art. R260 jedno pro 4 tlačítka a tlačítka art. R200 nebo R200/50. Do panelu audio nebo video s tlačítky, pro zařízení Due Fili nebo DigiBus, je potřeba vložit: pouze jednotku elektroniky audio nebo video s tlačítky. Do panelu audio nebo video s alfanumerickou klávesnicí a displejem, pro zařízení Due Fili nebo DigiBus, je potřeba vložit: pouze alfanumerickou jednotku elektroniky audio nebo video. Do přídavného panelu s tlačítky, pro zařízení s výzvou Sound system nebo ac, je potřeba vložit: LED osvětlení jmenovek art. R260 jedno pro 4 tlačítka a tlačítka art. R200 nebo R200/50. Do přídavného panelu s tlačítky, pro zařízení Due Fili nebo DigiBus, je potřeba vložit: pouze přídavné moduly s tlačítky art. 12TS. Do přídavného panelu s jmenovkami, pro zařízení Due Fili nebo DigiBus, není potřeba vkládat žádné doplňující komponenty.

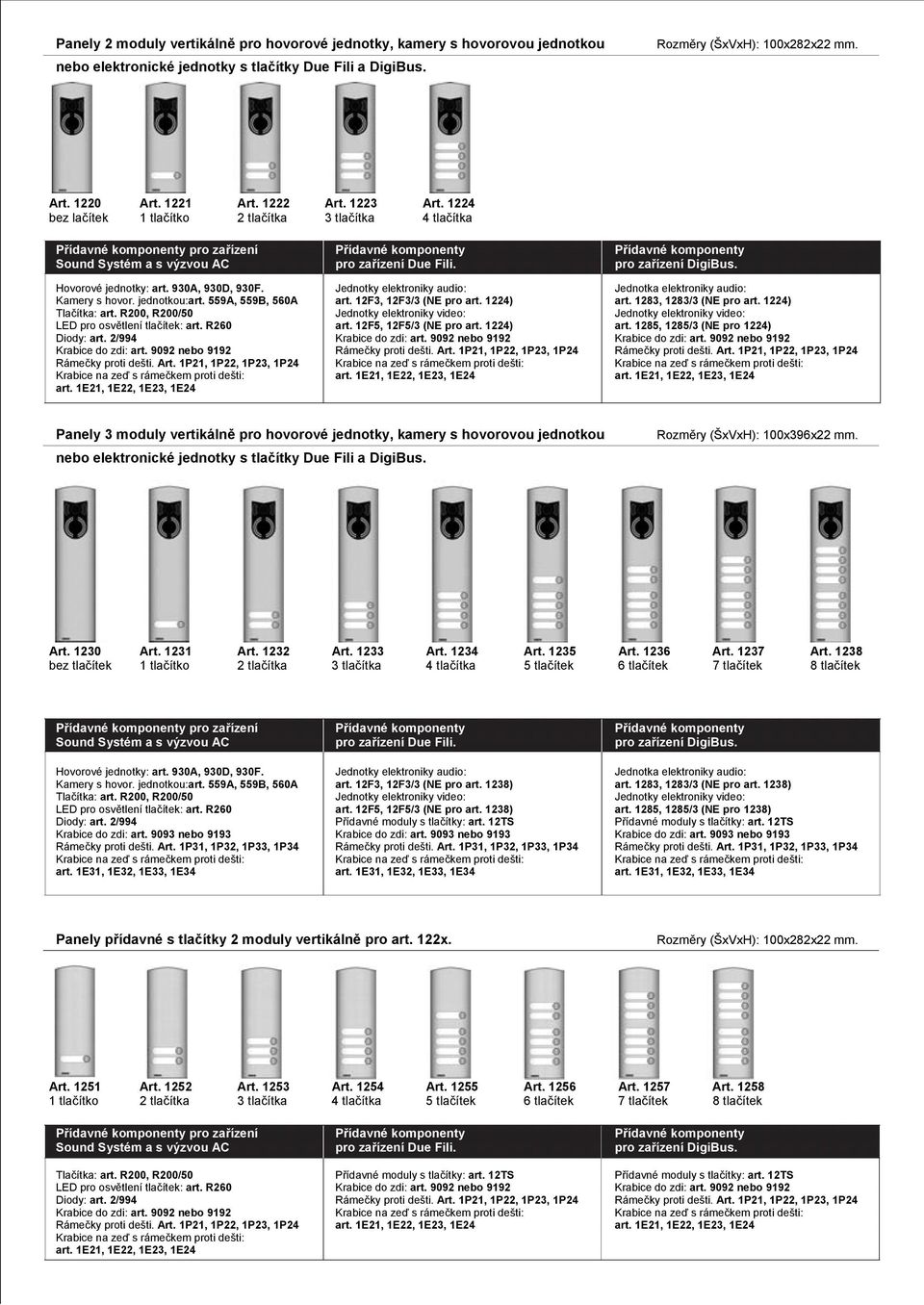

6 Panely 2 moduly vertikálně pro hovorové jednotky, kamery s hovorovou jednotkou nebo elektronické jednotky s tlačítky Due Fili a DigiBus. Rozměry (ŠxVxH): 100x282x22 mm. Art Art Art Art Art bez lačítek 1 tlačítko 2 tlačítka 3 tlačítka 4 tlačítka Přídavné komponenty pro zařízení Přídavné komponenty Přídavné komponenty Sound Systém a s výzvou AC pro zařízení Due Fili. pro zařízení DigiBus. Hovorové jednotky: art. 930A, 930D, 930F. Jednotky elektroniky audio: Jednotka elektroniky audio: Kamery s hovor. jednotkou:art. 559A, 559B, 560A art. 12F3, 12F3/3 (NE pro art. 1224) art. 1283, 1283/3 (NE pro art. 1224) Tlačítka: art. R200, R200/50 Jednotky elektroniky video: Jednotky elektroniky video: LED pro osvětlení tlačítek: art. R260 art. 12F5, 12F5/3 (NE pro art. 1224) art. 1285, 1285/3 (NE pro 1224) Diody: art. 2/994 Krabice do zdi: art nebo 9192 Krabice do zdi: art nebo 9192 Krabice do zdi: art nebo 9192 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 art. 1E21, 1E22, 1E23, 1E24 art. 1E21, 1E22, 1E23, 1E24 art. 1E21, 1E22, 1E23, 1E24 Panely 3 moduly vertikálně pro hovorové jednotky, kamery s hovorovou jednotkou nebo elektronické jednotky s tlačítky Due Fili a DigiBus. Rozměry (ŠxVxH): 100x396x22 mm. Art Art Art Art Art Art Art Art Art bez tlačítek 1 tlačítko 2 tlačítka 3 tlačítka 4 tlačítka 5 tlačítek 6 tlačítek 7 tlačítek 8 tlačítek Přídavné komponenty pro zařízení Přídavné komponenty Přídavné komponenty Sound Systém a s výzvou AC pro zařízení Due Fili. pro zařízení DigiBus. Hovorové jednotky: art. 930A, 930D, 930F. Jednotky elektroniky audio: Jednotka elektroniky audio: Kamery s hovor. jednotkou:art. 559A, 559B, 560A art. 12F3, 12F3/3 (NE pro art. 1238) art. 1283, 1283/3 (NE pro art. 1238) Tlačítka: art. R200, R200/50 Jednotky elektroniky video: Jednotky elektroniky video: LED pro osvětlení tlačítek: art. R260 art. 12F5, 12F5/3 (NE pro art. 1238) art. 1285, 1285/3 (NE pro 1238) Diody: art. 2/994 Přídavné moduly s tlačítky: art. 12TS Přídavné moduly s tlačítky: art. 12TS Krabice do zdi: art nebo 9193 Krabice do zdi: art nebo 9193 Krabice do zdi: art nebo 9193 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 art. 1E31, 1E32, 1E33, 1E34 art. 1E31, 1E32, 1E33, 1E34 art. 1E31, 1E32, 1E33, 1E34 Panely přídavné s tlačítky 2 moduly vertikálně pro art. 122x. Rozměry (ŠxVxH): 100x282x22 mm. Art Art Art Art Art Art Art Art tlačítko 2 tlačítka 3 tlačítka 4 tlačítka 5 tlačítek 6 tlačítek 7 tlačítek 8 tlačítek Přídavné komponenty pro zařízení Přídavné komponenty Přídavné komponenty Sound Systém a s výzvou AC pro zařízení Due Fili. pro zařízení DigiBus. Tlačítka: art. R200, R200/50 Přídavné moduly s tlačítky: art. 12TS Přídavné moduly s tlačítky: art. 12TS LED pro osvětlení tlačítek: art. R260 Krabice do zdi: art nebo 9192 Krabice do zdi: art nebo 9192 Diody: art. 2/994 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 Krabice do zdi: art nebo 9192 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 art. 1E21, 1E22, 1E23, 1E24 art. 1E21, 1E22, 1E23, 1E24 art. 1E21, 1E22, 1E23, 1E24

7 Panely přídavné s tlačítky 3 moduly vertikálně pro art. 123x. Rozměry (ŠxVxH): 100x396x22 mm. Art Art Art Art Art Art Art Art Art Art Art Art tlačítko 2 tlačítka 3 tlačítka 4 tlačítka 5 tlačítek 6 tlačítek 7 tlačítek 8 tlačítek 9 tlačítek 10 tlačítek 11 tlačítek 12 tlačítek Přídavné komponenty pro zařízení Přídavné komponenty Přídavné komponenty Sound Systém a s výzvou AC pro zařízení Due Fili. pro zařízení DigiBus. Tlačítka: art. R200, R200/50 Přídavné moduly s tlačítky: art. 12TS Přídavné moduly s tlačítky: art. 12TS LED pro osvětlení tlačítek: art. R260 Krabice do zdi: art nebo 9193 Krabice do zdi: art nebo 9193 Diody: art. 2/994 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 Krabice do zdi: art nebo 9193 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 art. 1E31, 1E32, 1E33, 1E34 art. 1E31, 1E32, 1E33, 1E34 art. 1E31, 1E32, 1E33, 1E34 Panely pro jednotky elektroniky s displejem a alfanumerickou klávesnicí. Rozměry (ŠxVxH): 100x282x22 mm. Art. 122D Přídavné komponenty Přídavné komponenty pro alfanumerickou klávesnici pro zařízení Due Fili. pro zařízení DigiBus. Elektronická jednotka audio: art. 12F4 Elektronická jednotka audio. art Elektronická jednotka video: art. 12F7 Elektronická jednotka video. art Krabice do zdi: art nebo 9192 Krabice do zdi: art nebo 9192 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 art. 1E21, 1E22, 1E23, 1E24 art. 1E21, 1E22, 1E23, 1E24 Panely přídavné s štítky na jména. Rozměry (ŠxVxH): 100x282x22 mm. Art. 122N Přídavné komponenty Přídavné komponenty s jmen pro zařízení Due Fili. pro zařízení DigiBus. LED pro osvětlení jmenovek: již vloženy LED pro osvětlení jmenovek: již vloženy Krabice do zdi: art nebo 9192 Krabice do zdi: art nebo 9192 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 Rámečky proti dešti. Art. 1P21, 1P22, 1P23, 1P24 art. 1E21, 1E22, 1E23, 1E24 art. 1E21, 1E22, 1E23, 1E24 Panely pro jednotky elektroniky s displejem a alfanumerickou klávesnicí. Rozměry (ŠxVxH): 100x396x22 mm. Art. 123D Přídavné komponenty Přídavné komponenty pro alfanumerickou klávesnici pro zařízení Due Fili. pro zařízení DigiBus. Elektronická jednotka audio: art. 12F4 Elektronická jednotka audio. art Elektronická jednotka video: art. 12F7 Elektronická jednotka video. art LED pro osvětlení jmenovek: již vloženy LED pro osvětlení jmenovek: již vloženy Krabice do zdi: art nebo 9193 Krabice do zdi: art nebo 9193 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 art. 1E31, 1E32, 1E33, 1E34 art. 1E31, 1E32, 1E33, 1E34 Panely přídavné s štítky na jména. Rozměry (ŠxVxH): 100x396x22 mm. Art. 123N Přídavné komponenty Přídavné komponenty s jmen pro zařízení Due Fili. pro zařízení DigiBus. LED pro osvětlení jmenovek: již vloženy LED pro osvětlení jmenovek: již vloženy Krabice do zdi: art nebo 9193 Krabice do zdi: art nebo 9193 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 Rámečky proti dešti. Art. 1P31, 1P32, 1P33, 1P34 art. 1E31, 1E32, 1E33, 1E34 art. 1E31, 1E32, 1E33, 1E34

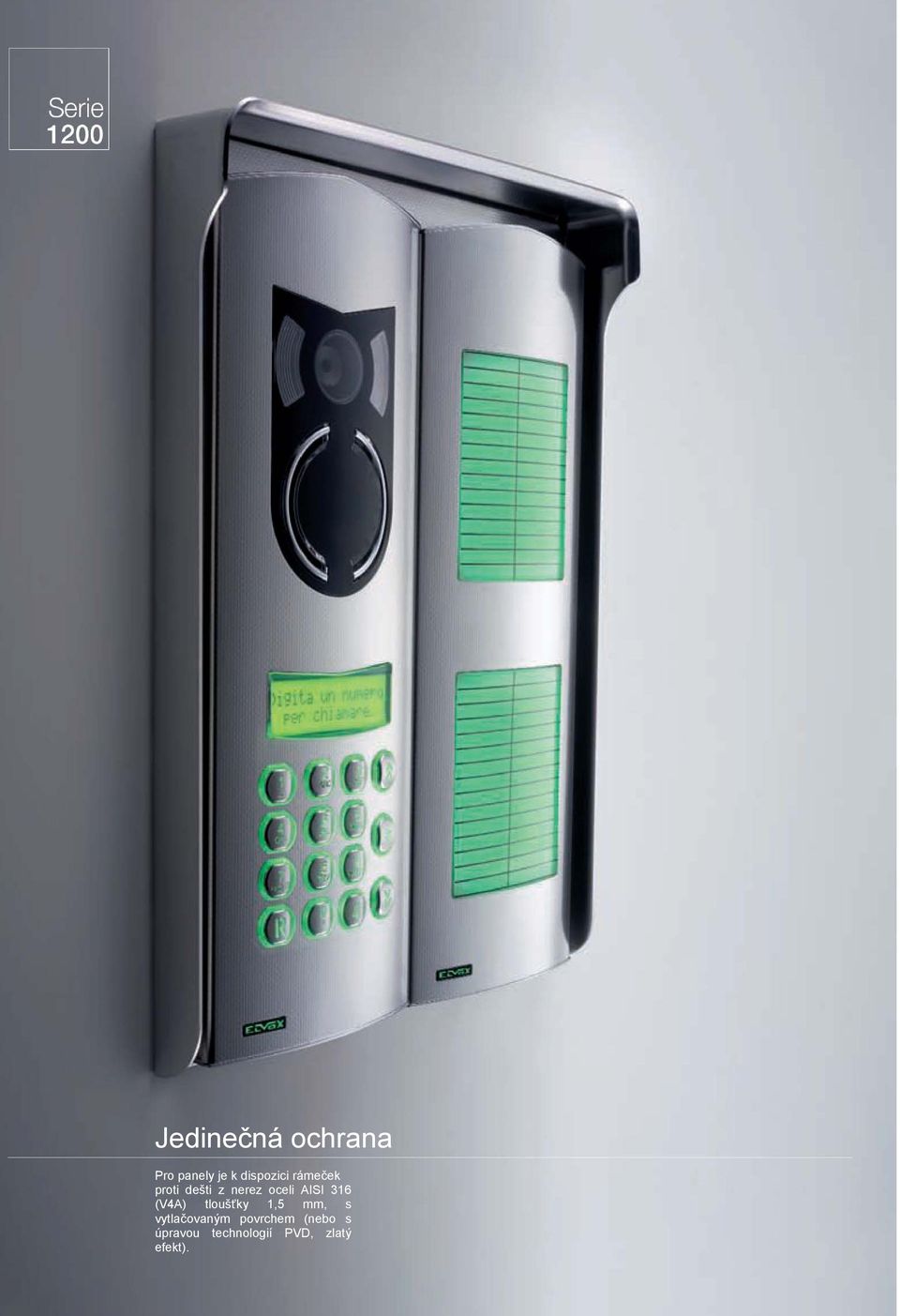

8 Jedinečná ochrana Pro panely je k dispozici rámeček proti dešti z nerez oceli AISI 316 (V4A) tloušťky 1,5 mm, s vytlačovaným povrchem (nebo s úpravou technologií PVD, zlatý efekt).

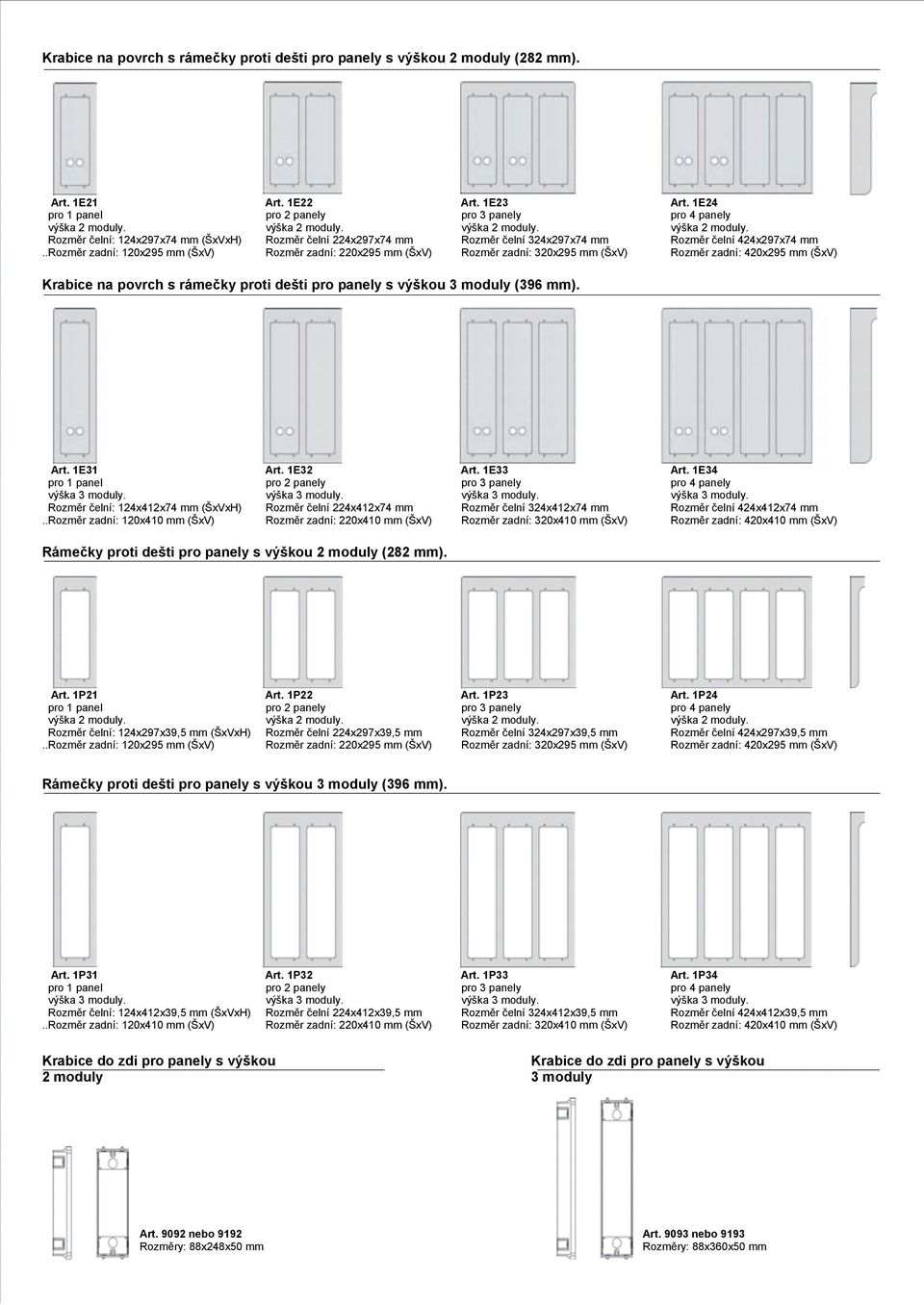

9 Krabice na povrch s rámečky proti dešti pro panely s výškou 2 moduly (282 mm). Art. 1E21 Art. 1E22 Art. 1E23 Art. 1E24 pro 1 panel pro 2 panely pro 3 panely pro 4 panely výška 2 moduly. výška 2 moduly. výška 2 moduly. výška 2 moduly. Rozměr čelní: 124x297x74 mm (ŠxVxH) Rozměr čelní 224x297x74 mm Rozměr čelní 324x297x74 mm Rozměr čelní 424x297x74 mm..rozměr zadní: 120x295 mm (ŠxV) Rozměr zadní: 220x295 mm (ŠxV) Rozměr zadní: 320x295 mm (ŠxV) Rozměr zadní: 420x295 mm (ŠxV) Krabice na povrch s rámečky proti dešti pro panely s výškou 3 moduly (396 mm). Art. 1E31 Art. 1E32 Art. 1E33 Art. 1E34 pro 1 panel pro 2 panely pro 3 panely pro 4 panely výška 3 moduly. výška 3 moduly. výška 3 moduly. výška 3 moduly. Rozměr čelní: 124x412x74 mm (ŠxVxH) Rozměr čelní 224x412x74 mm Rozměr čelní 324x412x74 mm Rozměr čelní 424x412x74 mm..rozměr zadní: 120x410 mm (ŠxV) Rozměr zadní: 220x410 mm (ŠxV) Rozměr zadní: 320x410 mm (ŠxV) Rozměr zadní: 420x410 mm (ŠxV) Rámečky proti dešti pro panely s výškou 2 moduly (282 mm). Art. 1P21 Art. 1P22 Art. 1P23 Art. 1P24 pro 1 panel pro 2 panely pro 3 panely pro 4 panely výška 2 moduly. výška 2 moduly. výška 2 moduly. výška 2 moduly. Rozměr čelní: 124x297x39,5 mm (ŠxVxH) Rozměr čelní 224x297x39,5 mm Rozměr čelní 324x297x39,5 mm Rozměr čelní 424x297x39,5 mm..rozměr zadní: 120x295 mm (ŠxV) Rozměr zadní: 220x295 mm (ŠxV) Rozměr zadní: 320x295 mm (ŠxV) Rozměr zadní: 420x295 mm (ŠxV) Rámečky proti dešti pro panely s výškou 3 moduly (396 mm). Art. 1P31 Art. 1P32 Art. 1P33 Art. 1P34 pro 1 panel pro 2 panely pro 3 panely pro 4 panely výška 3 moduly. výška 3 moduly. výška 3 moduly. výška 3 moduly. Rozměr čelní: 124x412x39,5 mm (ŠxVxH) Rozměr čelní 224x412x39,5 mm Rozměr čelní 324x412x39,5 mm Rozměr čelní 424x412x39,5 mm..rozměr zadní: 120x410 mm (ŠxV) Rozměr zadní: 220x410 mm (ŠxV) Rozměr zadní: 320x410 mm (ŠxV) Rozměr zadní: 420x410 mm (ŠxV) Krabice do zdi pro panely s výškou Krabice do zdi pro panely s výškou 2 moduly 3 moduly Art nebo 9192 Art nebo 9193 Rozměry: 88x248x50 mm Rozměry: 88x360x50 mm

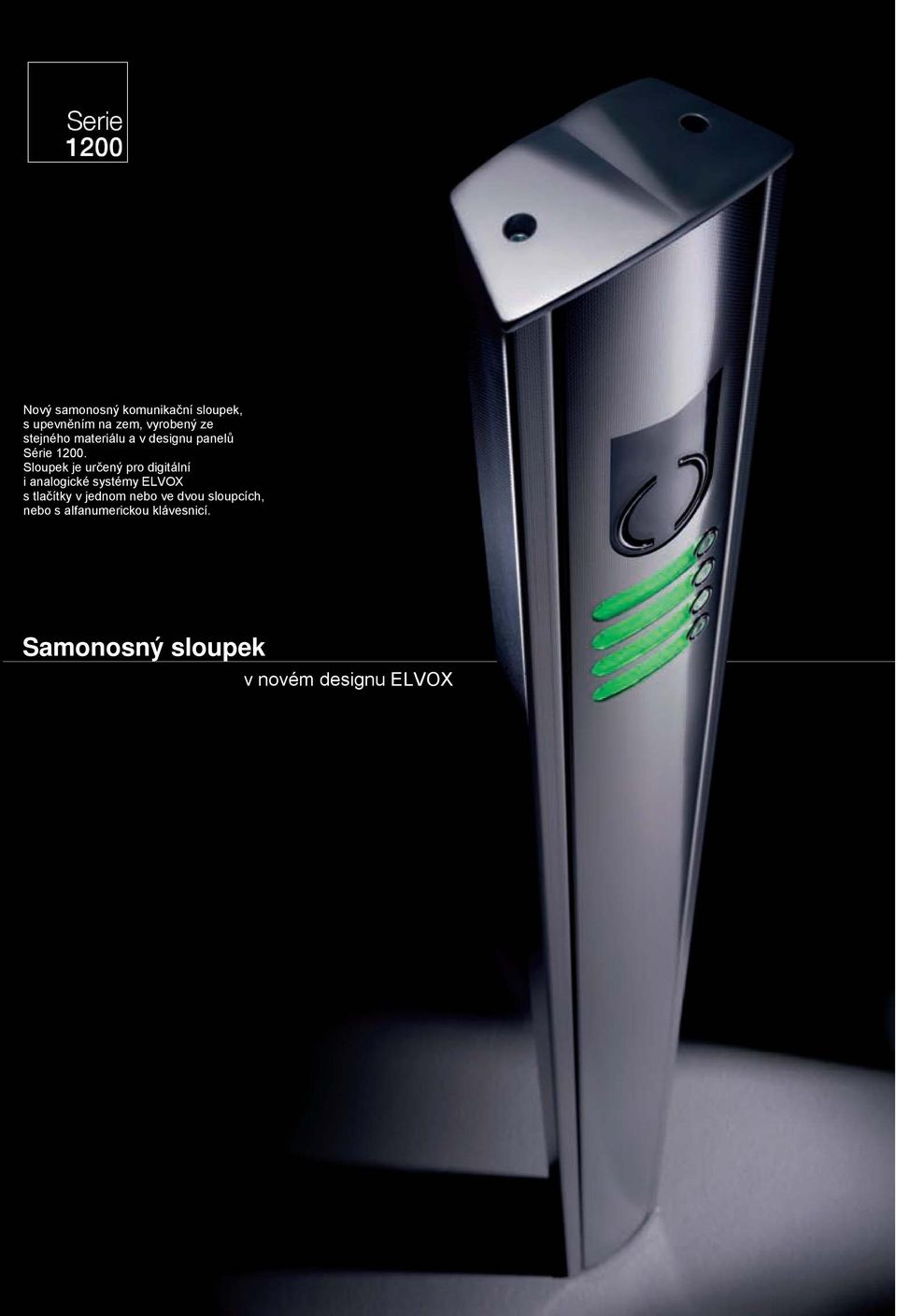

10 Nový samonosný komunikační sloupek, s upevněním na zem, vyrobený ze stejného materiálu a v designu panelů Série Sloupek je určený pro digitální i analogické systémy ELVOX s tlačítky v jednom nebo ve dvou sloupcích, nebo s alfanumerickou klávesnicí. Samonosný sloupek v novém designu ELVOX

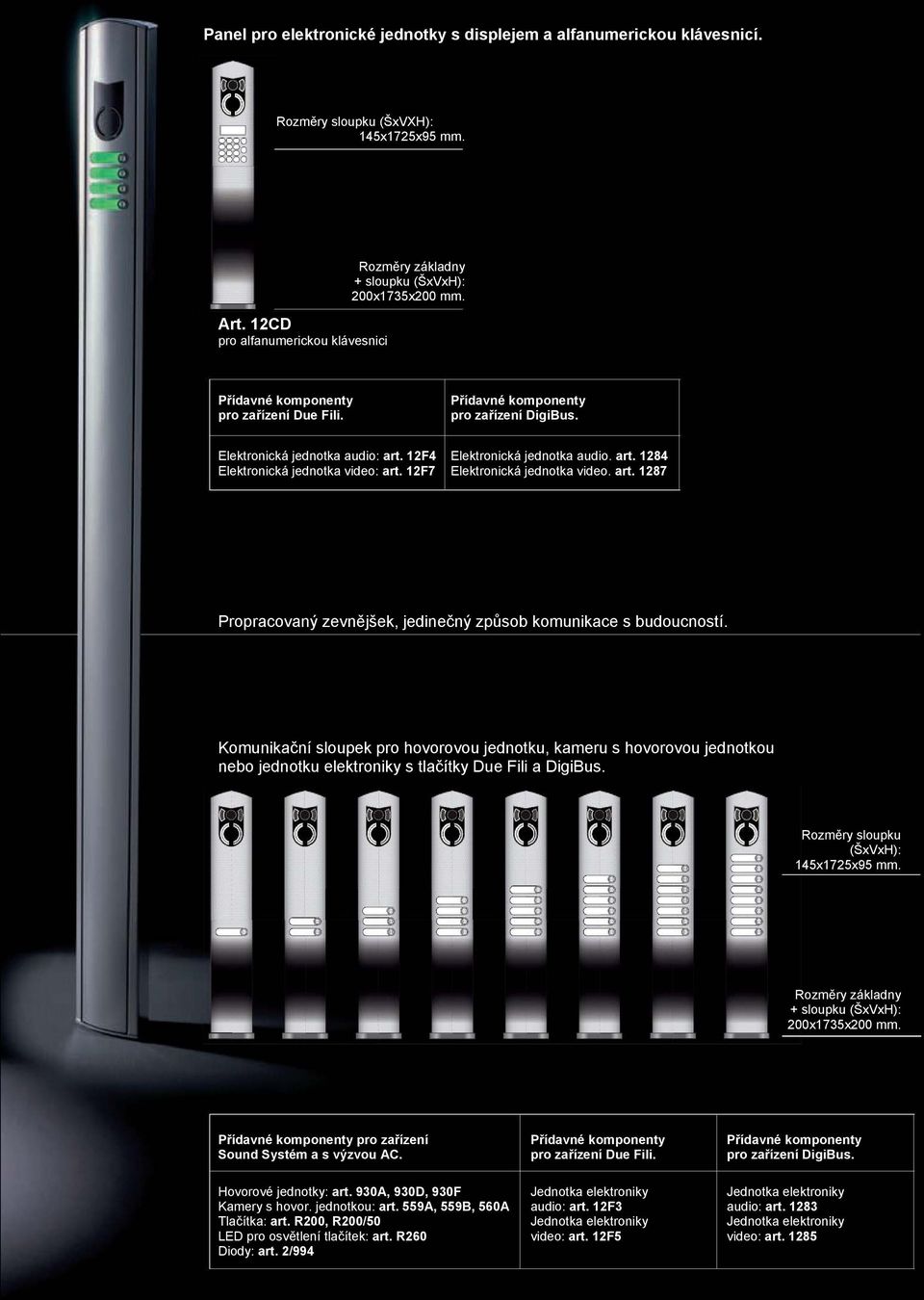

11 Panel pro elektronické jednotky s displejem a alfanumerickou klávesnicí. Rozměry sloupku (ŠxVXH): 145x1725x95 mm. Art. 12CD pro alfanumerickou klávesnici Rozměry základny + sloupku (ŠxVxH): 200x1735x200 mm. Přídavné komponenty pro zařízení Due Fili. Přídavné komponenty pro zařízení DigiBus. Elektronická jednotka audio: art. 12F4 Elektronická jednotka audio. art Elektronická jednotka video: art. 12F7 Elektronická jednotka video. art Propracovaný zevnějšek, jedinečný způsob komunikace s budoucností. Komunikační sloupek pro hovorovou jednotku, kameru s hovorovou jednotkou nebo jednotku elektroniky s tlačítky Due Fili a DigiBus. Rozměry sloupku (ŠxVxH): 145x1725x95 mm. Rozměry základny + sloupku (ŠxVxH): 200x1735x200 mm. Přídavné komponenty pro zařízení Přídavné komponenty Přídavné komponenty Sound Systém a s výzvou AC. pro zařízení Due Fili. pro zařízení DigiBus. Hovorové jednotky: art. 930A, 930D, 930F Jednotka elektroniky Jednotka elektroniky Kamery s hovor. jednotkou: art. 559A, 559B, 560A audio: art. 12F3 audio: art Tlačítka: art. R200, R200/50 Jednotka elektroniky Jednotka elektroniky LED pro osvětlení tlačítek: art. R260 video: art. 12F5 video: art Diody: art. 2/994

12 Výhradní zastoupení pro ČR a SR: ELVI spol. s r.o., Hatě PŘÍBRAM III tel , fax.: elvox@elvox.cz
