1 Boční sekční garážová vrata Montážní údaje: stav

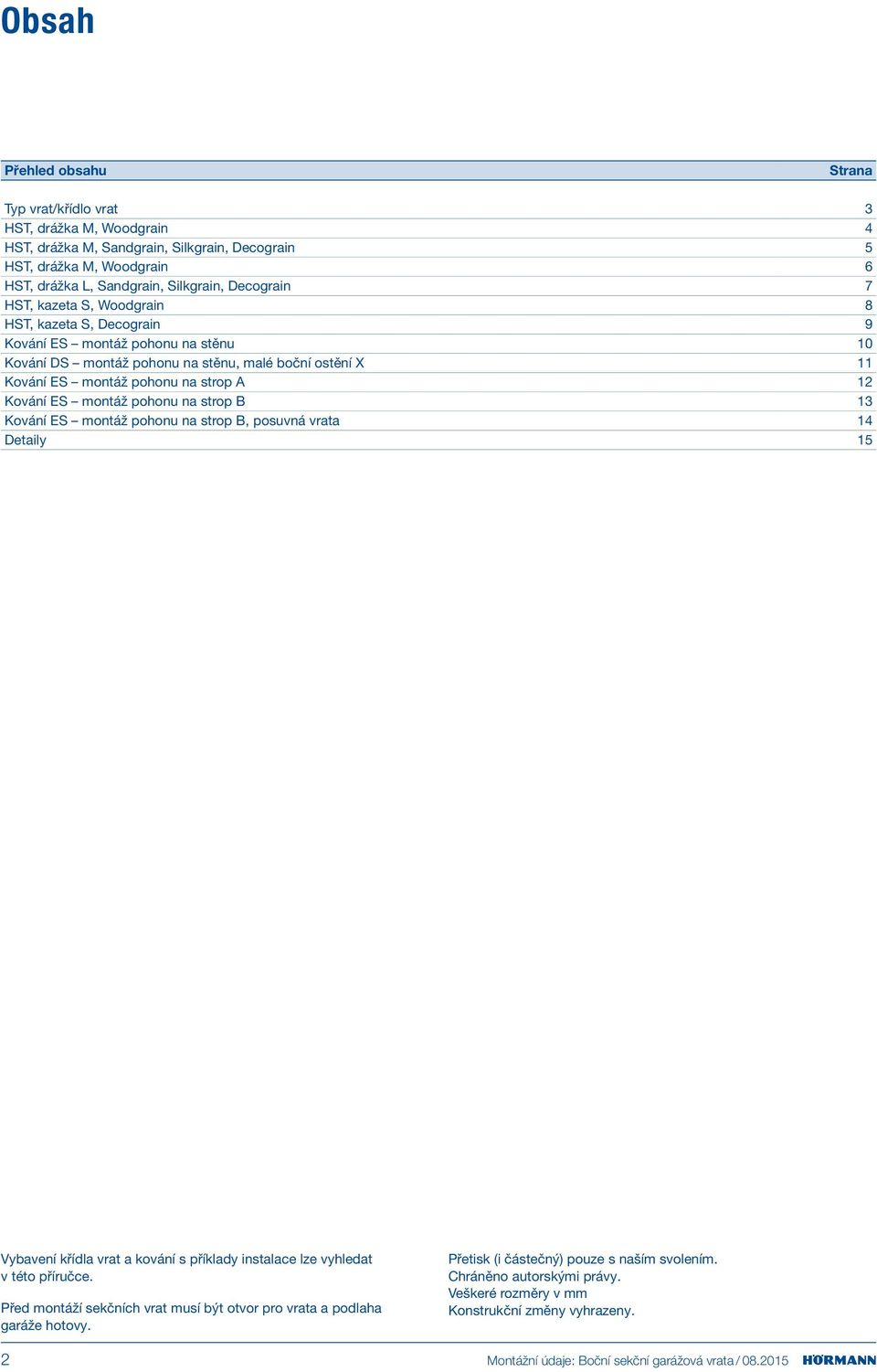

2 Obsah Přehled obsahu Strana Typ vrat/křídlo vrat 3 HST, drážka M, Woodgrain 4 HST, drážka M, Sandgrain, Silkgrain, Decograin 5 HST, drážka M, Woodgrain 6 HST, drážka L, Sandgrain, Silkgrain, Decograin 7 HST, kazeta S, Woodgrain 8 HST, kazeta S, Decograin 9 Kování ES montáž pohonu na stěnu 10 Kování DS montáž pohonu na stěnu, malé boční ostění X 11 Kování ES montáž pohonu na strop A 12 Kování ES montáž pohonu na strop B 13 Kování ES montáž pohonu na strop B, posuvná vrata 14 Detaily 15 Vybavení křídla vrat a kování s příklady instalace lze vyhledat v této příručce. Před montáží sekčních vrat musí být otvor pro vrata a podlaha garáže hotovy. Přetisk (i částečný) pouze s naším svolením. Chráněno autorskými právy. Veškeré rozměry v mm Konstrukční změny vyhrazeny. 2 Montážní údaje: Boční sekční garážová vrata /

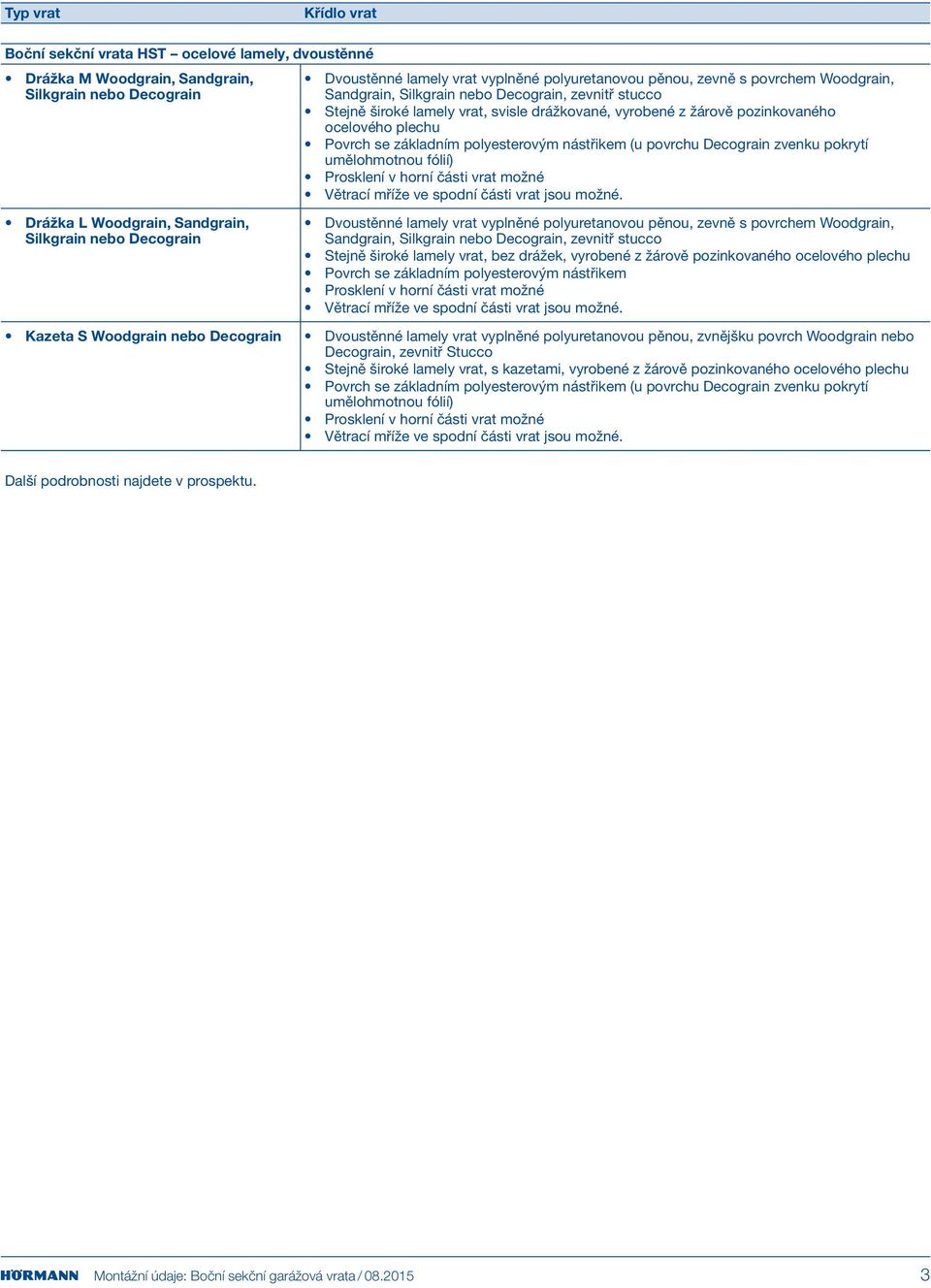

3 Typ vrat Křídlo vrat Boční sekční vrata HST ocelové lamely, dvoustěnné Drážka M Woodgrain, Sandgrain, Silkgrain nebo Decograin Drážka L Woodgrain, Sandgrain, Silkgrain nebo Decograin Kazeta S Woodgrain nebo Decograin Dvoustěnné lamely vrat vyplněné polyuretanovou pěnou, zevně s povrchem Woodgrain, Sandgrain, Silkgrain nebo Decograin, zevnitř stucco Stejně široké lamely vrat, svisle drážkované, vyrobené z žárově pozinkovaného ocelového plechu Povrch se základním polyesterovým nástřikem (u povrchu Decograin zvenku pokrytí umělohmotnou fólií) Prosklení v horní části vrat možné Větrací mříže ve spodní části vrat jsou možné. Dvoustěnné lamely vrat vyplněné polyuretanovou pěnou, zevně s povrchem Woodgrain, Sandgrain, Silkgrain nebo Decograin, zevnitř stucco Stejně široké lamely vrat, bez drážek, vyrobené z žárově pozinkovaného ocelového plechu Povrch se základním polyesterovým nástřikem Prosklení v horní části vrat možné Větrací mříže ve spodní části vrat jsou možné. Dvoustěnné lamely vrat vyplněné polyuretanovou pěnou, zvnějšku povrch Woodgrain nebo Decograin, zevnitř Stucco Stejně široké lamely vrat, s kazetami, vyrobené z žárově pozinkovaného ocelového plechu Povrch se základním polyesterovým nástřikem (u povrchu Decograin zvenku pokrytí umělohmotnou fólií) Prosklení v horní části vrat možné Větrací mříže ve spodní části vrat jsou možné. Další podrobnosti najdete v prospektu. Montážní údaje: Boční sekční garážová vrata /

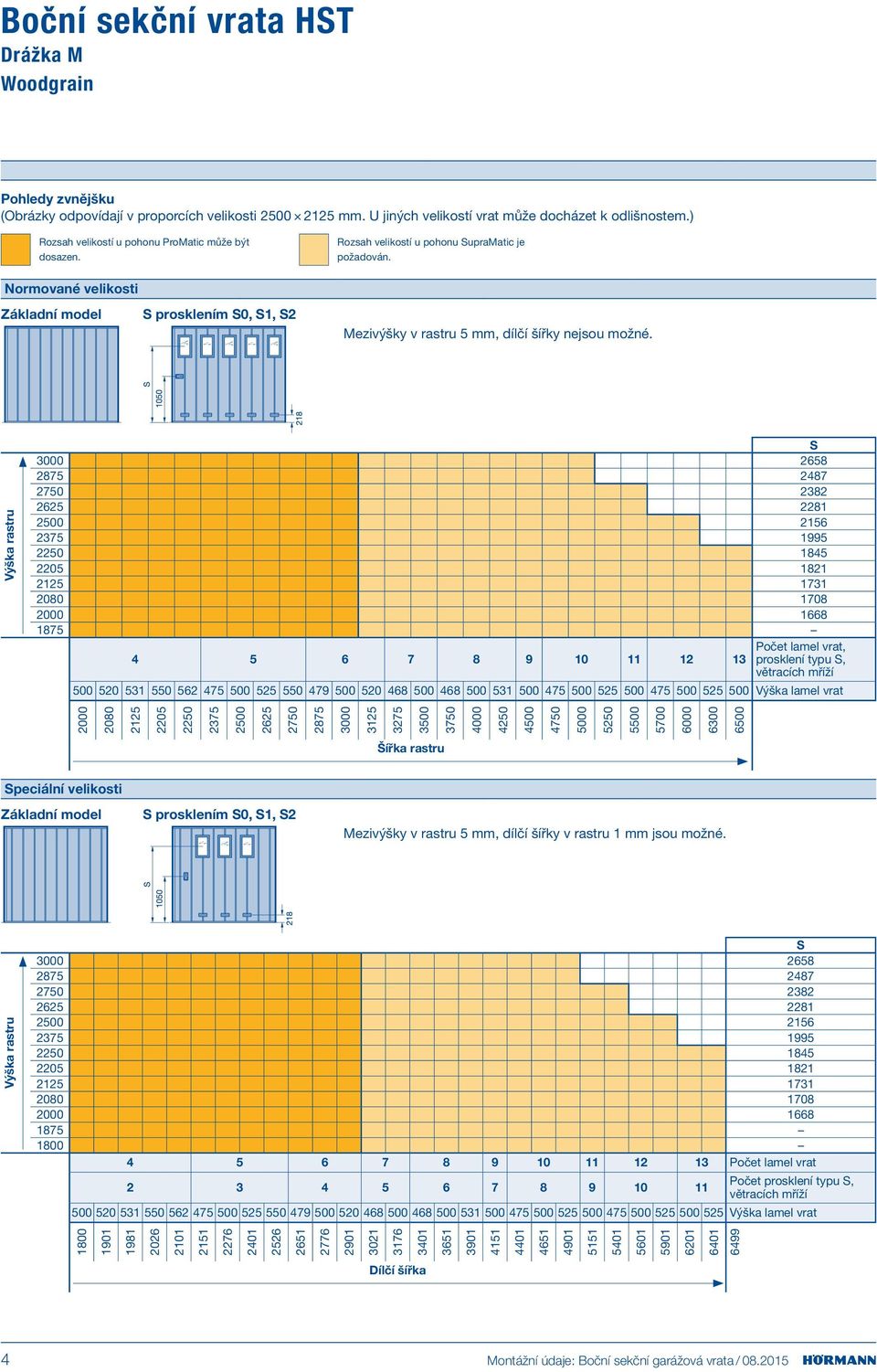

4 Drážka M Woodgrain Pohledy zvnějšku (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Rozsah velikostí u pohonu ProMatic může být dosazen. ormované velikosti Rozsah velikostí u pohonu SupraMatic je požadován. Mezivýšky v rastru 5 mm, dílčí šířky nejsou možné. S Počet lamel vrat, prosklení typu S, větracích mříží Výška lamel vrat Šířka rastru Speciální velikosti Mezivýšky v rastru 5 mm, dílčí šířky v rastru 1 mm jsou možné. S Počet lamel vrat Počet prosklení typu S, větracích mříží Výška lamel vrat Dílčí šířka 4 Montážní údaje: Boční sekční garážová vrata /

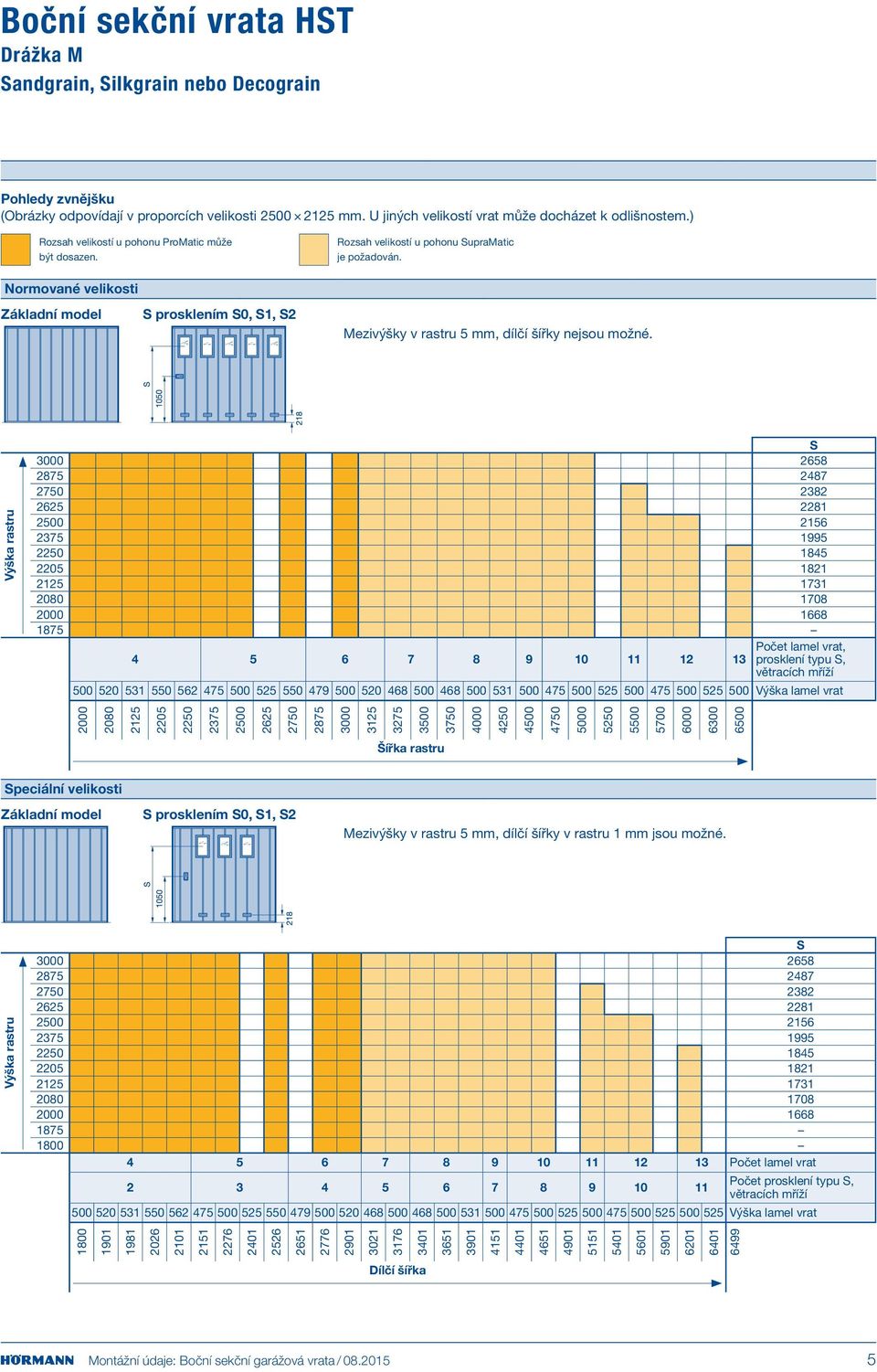

5 Drážka M Sandgrain, Silkgrain nebo Decograin Pohledy zvnějšku (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Rozsah velikostí u pohonu ProMatic může být dosazen. ormované velikosti Rozsah velikostí u pohonu SupraMatic je požadován. Mezivýšky v rastru 5 mm, dílčí šířky nejsou možné. S Počet lamel vrat, prosklení typu S, větracích mříží Výška lamel vrat Šířka rastru Speciální velikosti Mezivýšky v rastru 5 mm, dílčí šířky v rastru 1 mm jsou možné. S Počet lamel vrat Počet prosklení typu S, větracích mříží Výška lamel vrat Dílčí šířka Montážní údaje: Boční sekční garážová vrata /

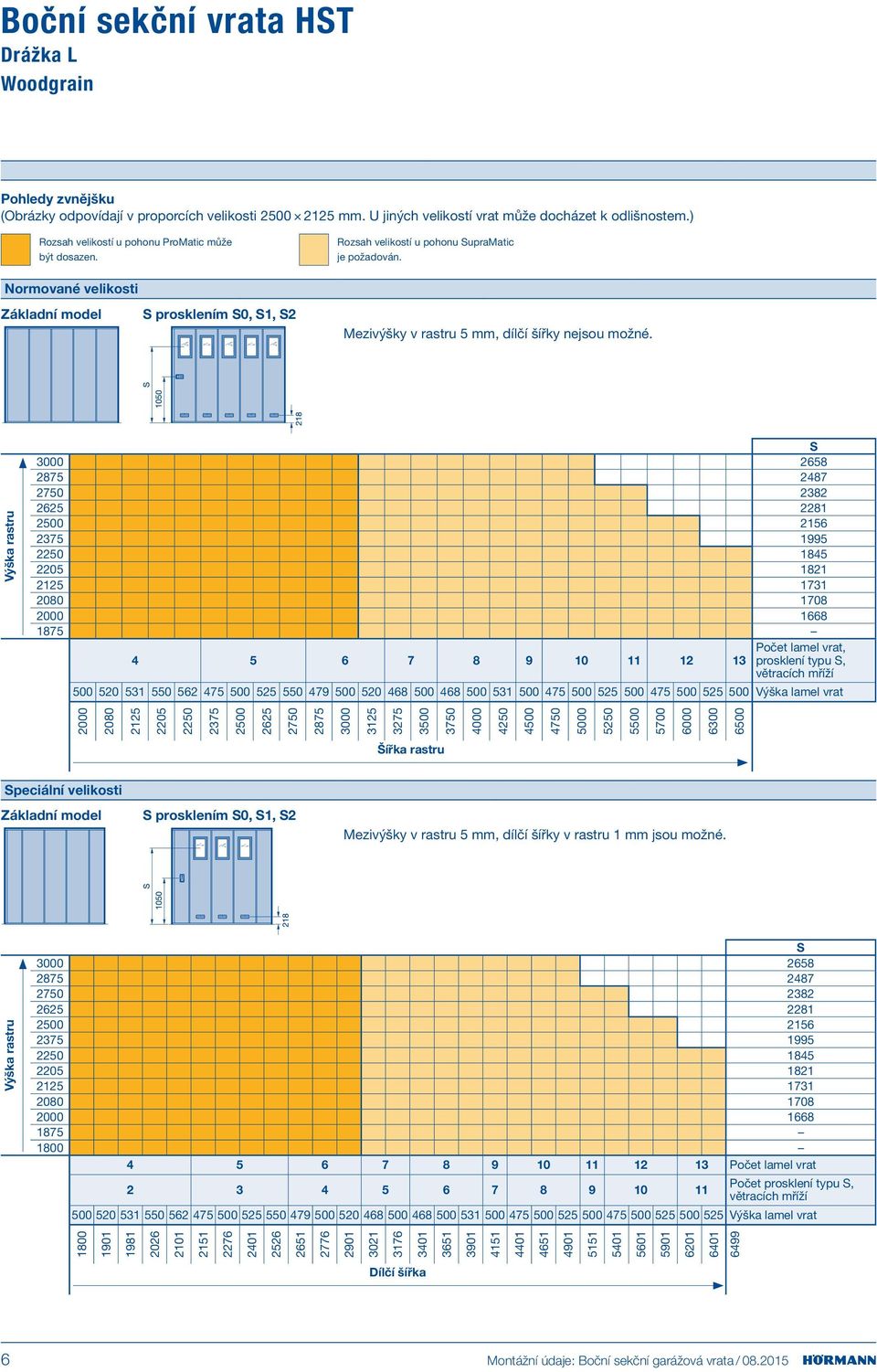

6 Drážka L Woodgrain Pohledy zvnějšku (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Rozsah velikostí u pohonu ProMatic může být dosazen. ormované velikosti Rozsah velikostí u pohonu SupraMatic je požadován. Mezivýšky v rastru 5 mm, dílčí šířky nejsou možné. S Počet lamel vrat, prosklení typu S, větracích mříží Výška lamel vrat Šířka rastru Speciální velikosti Mezivýšky v rastru 5 mm, dílčí šířky v rastru 1 mm jsou možné. S Počet lamel vrat Počet prosklení typu S, větracích mříží Výška lamel vrat Dílčí šířka 6 Montážní údaje: Boční sekční garážová vrata /

7 Drážka L Sandgrain, Silkgrain nebo Decograin Pohledy zvnějšku (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Rozsah velikostí u pohonu ProMatic může být dosazen. ormované velikosti Rozsah velikostí u pohonu SupraMatic je požadován. Mezivýšky v rastru 5 mm, dílčí šířky nejsou možné. S Počet lamel vrat, prosklení typu S, větracích mříží Výška lamel vrat Šířka rastru Speciální velikosti Mezivýšky v rastru 5 mm, dílčí šířky v rastru 1 mm jsou možné. S Počet lamel vrat Počet prosklení typu S, větracích mříží Výška lamel vrat Dílčí šířka Montážní údaje: Boční sekční garážová vrata /

8 Kazeta S Woodgrain Pohledy zvnějšku (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Rozsah velikostí u pohonu ProMatic může být dosazen. Rozsah velikostí u pohonu SupraMatic je požadován. ormované velikosti Mezivýšky v rastru 5 mm, dílčí šířky nejsou možné. K S Drh Počet lamel vrat, prosklení typu S Výška lamel vrat K Počet kazet Drh Výška kliky Šířka rastru 8 Montážní údaje: Boční sekční garážová vrata /

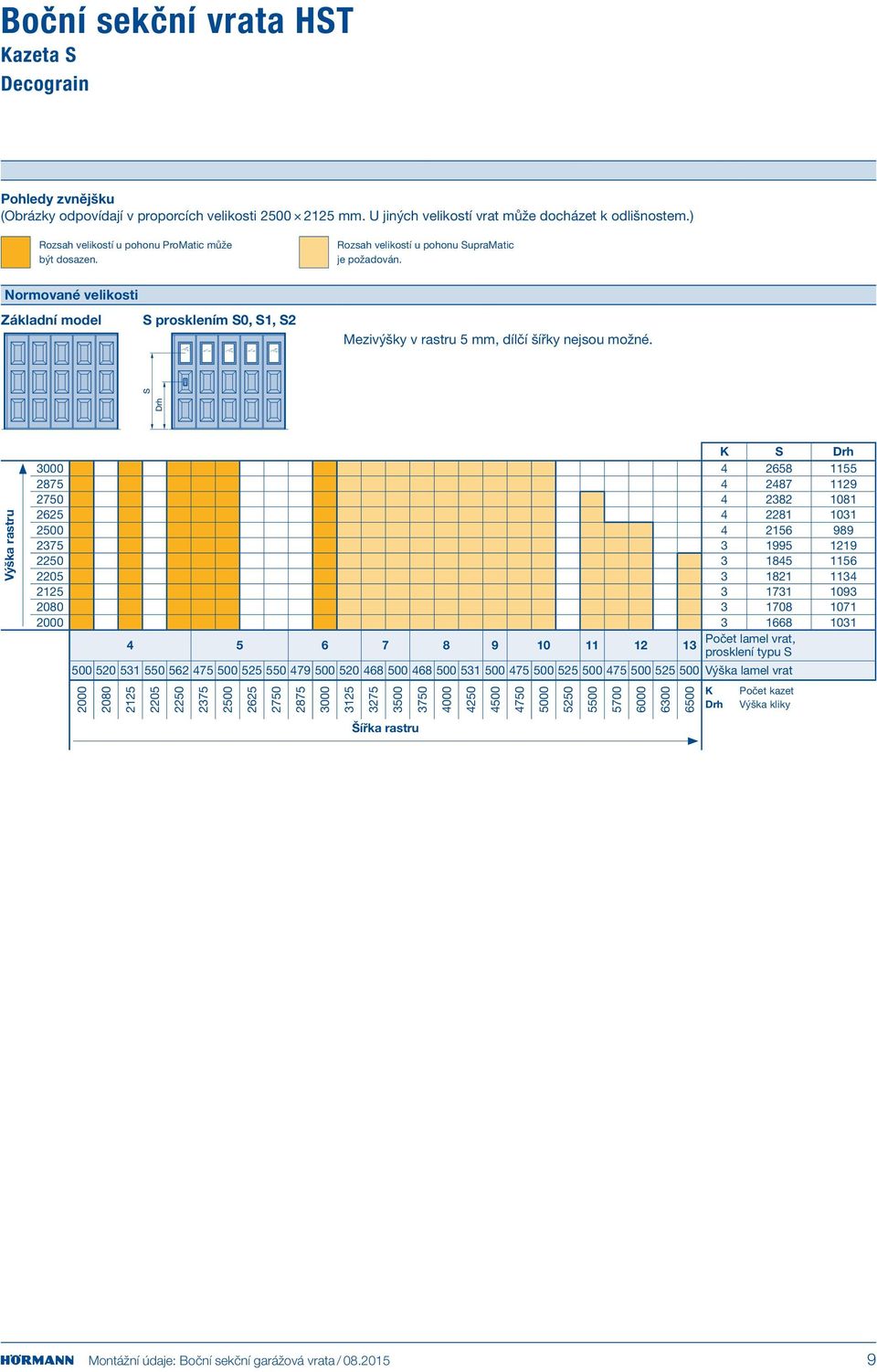

9 Kazeta S Decograin Pohledy zvnějšku (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Rozsah velikostí u pohonu ProMatic může být dosazen. Rozsah velikostí u pohonu SupraMatic je požadován. ormované velikosti Mezivýšky v rastru 5 mm, dílčí šířky nejsou možné. K S Drh Počet lamel vrat, prosklení typu S Výška lamel vrat K Počet kazet Drh Výška kliky Šířka rastru Montážní údaje: Boční sekční garážová vrata /

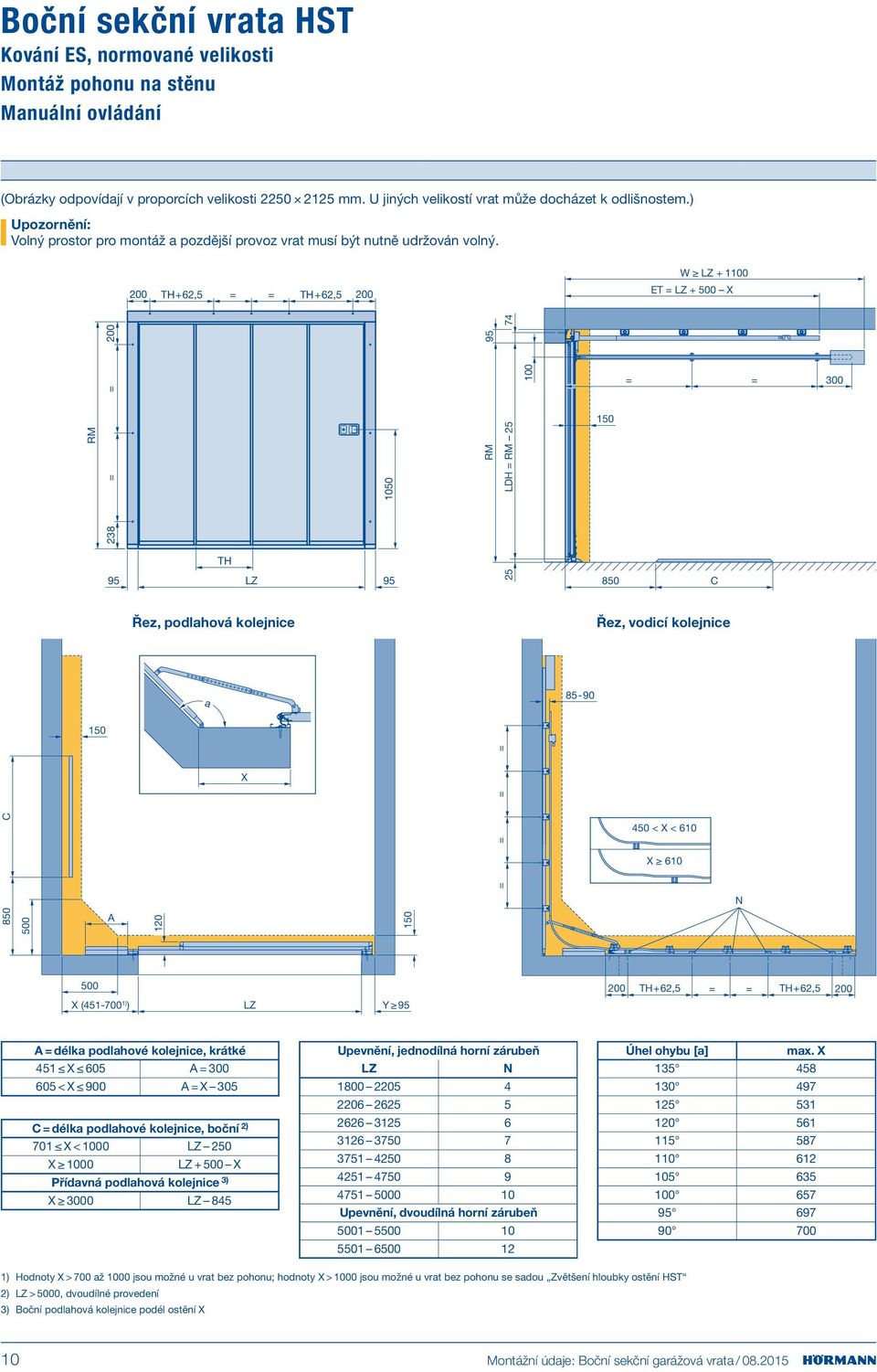

10 Kování ES, normované velikosti Montáž pohonu na stěnu Manuální ovládání (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Upozornění: Volný prostor pro montáž a pozdější provoz vrat musí být nutně udržován volný. 200 TH+62,5 TH+62,5 200 W LZ ET LZ X LDH 25 TH 95 LZ C Řez, podlahová kolejnice Řez, vodicí kolejnice a X 850 C 500 A < X < 610 X X ( ) ) LZ Y TH+62,5 TH+62,5 200 A délka podlahové kolejnice, krátké 451 X 605 A < X 900 A X 305 C délka podlahové kolejnice, boční 2) 701 X < 1000 LZ 250 X 1000 LZ X Přídavná podlahová kolejnice 3) X 3000 LZ 845 Upevnění, jednodílná horní zárubeň LZ Upevnění, dvoudílná horní zárubeň Úhel ohybu [a] max. X ) Hodnoty X > 700 až 1000 jsou možné u vrat bez pohonu; hodnoty X > 1000 jsou možné u vrat bez pohonu se sadou Zvětšení hloubky ostění HST 2) LZ > 5000, dvoudílné provedení 3) Boční podlahová kolejnice podél ostění X 10 Montážní údaje: Boční sekční garážová vrata /

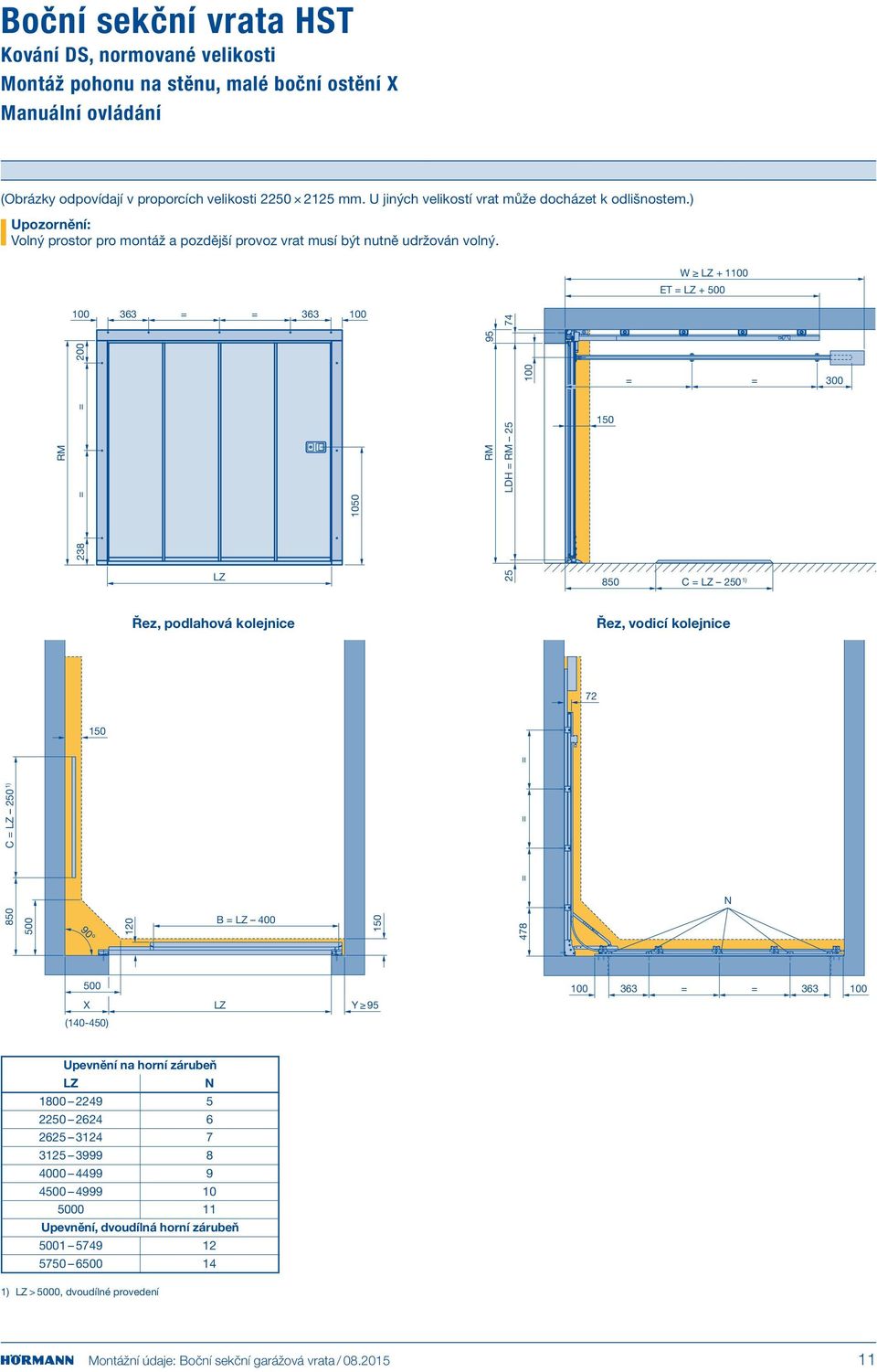

11 Kování DS, normované velikosti Montáž pohonu na stěnu, malé boční ostění X Manuální ovládání (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Upozornění: Volný prostor pro montáž a pozdější provoz vrat musí být nutně udržován volný. W LZ ET LZ LDH 25 LZ C LZ 250 1) Řez, podlahová kolejnice Řez, vodicí kolejnice C LZ 250 1) B LZ X LZ Y 95 ( ) Upevnění na horní zárubeň LZ Upevnění, dvoudílná horní zárubeň ) LZ > 5000, dvoudílné provedení Montážní údaje: Boční sekční garážová vrata /

12 Kování ES, normované velikosti Montáž pohonu na strop A (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Upozornění: Volný prostor pro montáž a pozdější provoz vrat musí být nutně udržován volný. ET LZ X 200 TH+62,5 TH+62, LDH TH 95 LZ C LZ 250 1) Řez, podlahová kolejnice Řez, vodicí kolejnice 90 a A 850 C LZ 250 1) X B LZ < X < 610 X 610 W LZ X ( ) LZ Y > TH+62,5 TH+62,5 200 A délka podlahové kolejnice, krátké 451 X 605 A < X 700 A X 305 Upevnění, jednodílná horní zárubeň LZ Upevnění, dvoudílná horní zárubeň ) LZ > 5000, dvoudílné provedení 12 Montážní údaje: Boční sekční garážová vrata /

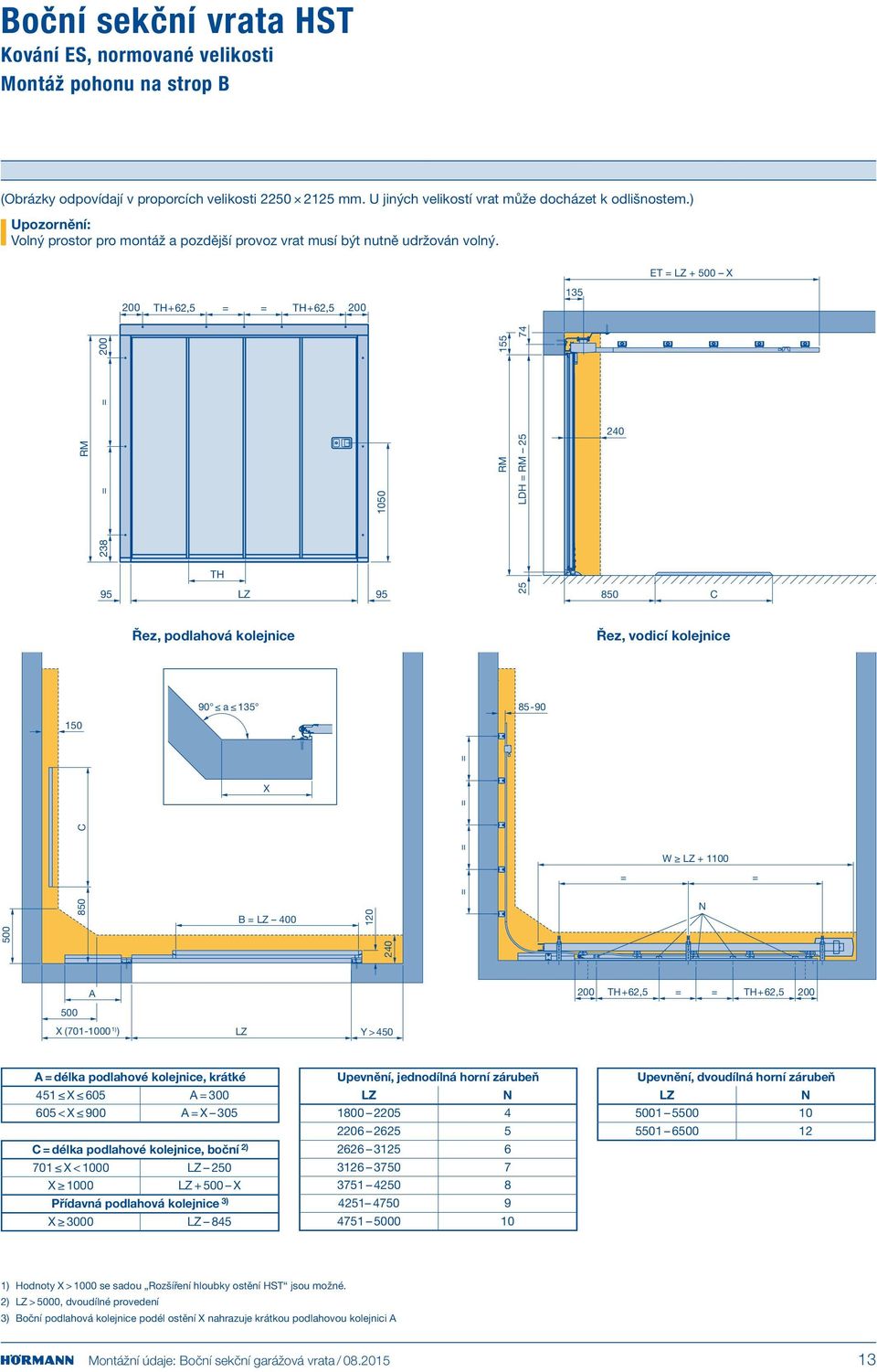

13 Kování ES, normované velikosti Montáž pohonu na strop B (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Upozornění: Volný prostor pro montáž a pozdější provoz vrat musí být nutně udržován volný. ET LZ X 200 TH+62,5 TH+62, LDH TH 95 LZ C Řez, podlahová kolejnice Řez, vodicí kolejnice 90 a X 850 C B LZ W LZ A 200 TH+62,5 TH+62, X ( ) ) LZ Y>450 A délka podlahové kolejnice, krátké 451 X 605 A < X 900 A X 305 C délka podlahové kolejnice, boční 2) 701 X < 1000 LZ 250 X 1000 LZ X Přídavná podlahová kolejnice 3) X 3000 LZ 845 Upevnění, jednodílná horní zárubeň LZ Upevnění, dvoudílná horní zárubeň LZ ) Hodnoty X > 1000 se sadou Rozšíření hloubky ostění HST jsou možné. 2) LZ > 5000, dvoudílné provedení 3) Boční podlahová kolejnice podél ostění X nahrazuje krátkou podlahovou kolejnici A Montážní údaje: Boční sekční garážová vrata /

14 Kování ES, normované velikosti Montáž pohonu na strop B, posuvná vrata (Obrázky odpovídají v proporcích velikosti mm. U jiných velikostí vrat může docházet k odlišnostem.) Upozornění: Volný prostor pro montáž a pozdější provoz vrat musí být nutně udržován volný TH+62,5 TH+62, LDH TH 95 LZ Řez, podlahová kolejnice C LZ 100 1) 200 B LZ X LZ LZ Y>450 Řez, vodicí kolejnice W LZ TH+62,5 TH+62, ) LZ > 5000, dvoudílné provedení 14 Montážní údaje: Boční sekční garážová vrata /

15 Detaily Vrata v dílčí šířce TH 48 LZ 48 Vrata v šířce rastru (normované velikosti) TH 48 LZ 48 Boční stěna, kování DS Boční stěna, kování ES Přední stěna Horní zakončení Horní zakončení Horní zakončení Podlahové zakončení 60 Podlahová zakončení s odvodněním (EW) 5 5 EW 5 EW Montážní údaje: Boční sekční garážová vrata /

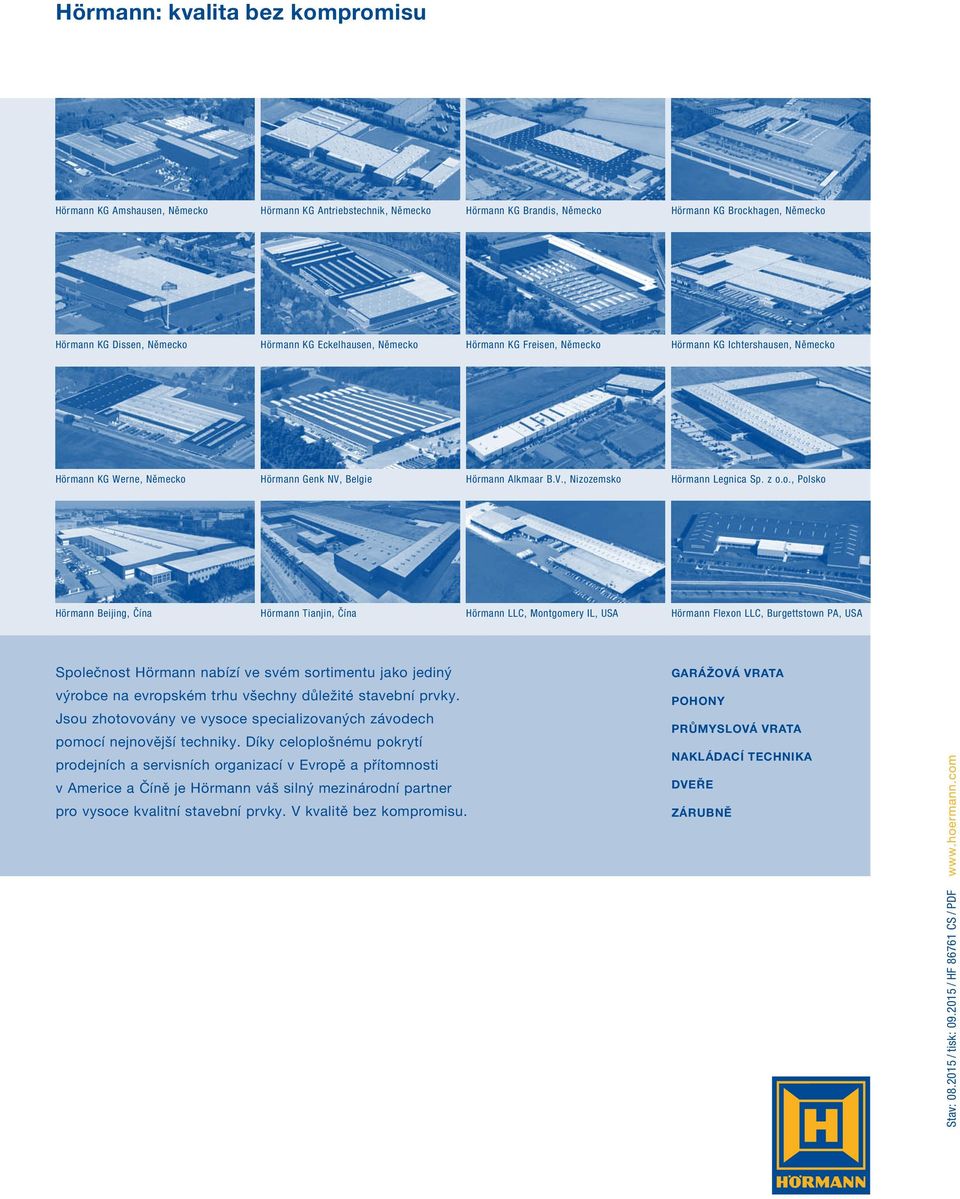

16 Hörmann: kvalita bez kompromisu Hörmann KG Amshausen, ěmecko Hörmann KG Antriebstechnik, ěmecko Hörmann KG Brandis, ěmecko Hörmann KG Brockhagen, ěmecko Hörmann KG Dissen, ěmecko Hörmann KG Eckelhausen, ěmecko Hörmann KG Freisen, ěmecko Hörmann KG Ichtershausen, ěmecko Hörmann KG Werne, ěmecko Hörmann Genk V, Belgie Hörmann Alkmaar B.V., izozemsko Hörmann Legnica Sp. z o.o., Polsko Hörmann Beijing, Čína Hörmann Tianjin, Čína Hörmann LLC, Montgomery IL, USA Hörmann Flexon LLC, Burgettstown PA, USA Společnost Hörmann nabízí ve svém sortimentu jako jediný GARÁŽOVÁ VRATA výrobce na evropském trhu všechny důležité stavební prvky. POHOY prodejních a servisních organizací v Evropě a přítomnosti PRŮMYSLOVÁ VRATA AKLÁDACÍ TECHIKA v Americe a Číně je Hörmann váš silný mezinárodní partner DVEŘE pro vysoce kvalitní stavební prvky. V kvalitě bez kompromisu. ZÁRUBĚ pomocí nejnovější techniky. Díky celoplošnému pokrytí Stav: / tisk: / HF CS / PDF Jsou zhotovovány ve vysoce specializovaných závodech
