1 plynová kondenzační technika & příslušenství

2 Kondenzační technika Geminox Výrobce - GeminoX s. a. s. Společnost se sídlem v Saint-Thegonnecu v Bretani patří déle než 20 let mezi vedoucí výrobce kondenzační techniky nejen ve Francii, ale i v Evropě. Specializuje se výhradně na špičkové výrobky, u kterých neustálým vývojem a zdokonalováním dosahuje výrazného technologického náskoku. Využívá nejdokonalejší výrobní postupy a věren své pověsti originálního producenta zajišťuje všechny etapy vývoje a výroby výhradně ve svém vlastním závodě. Je expertem na výrobky z nerezové oceli a garantuje technologickou úroveň všech svařovacích a tvářecích postupů pro nerezovou ocel více než 30 lety svých zkušeností. Používá nejkvalitnější materiály a komponenty v kombinaci s náročným systémem kontroly kvality a produkuje výrobky s vysokou spolehlivostí a dlouhou životností. solární systém Gèmélios ETR N Y Š KO První kondenzační kotle MZ a THR přivezl do České republiky na podzim roku 1996 a má s aplikacemi kondenzační techniky mnohaleté zkušenosti. Od počátku roku 2002 se specializuje výhradně na prodej kondenzační techniky a je držitelem českého a francouzského certifikátu ISO 9001 pro prodej a servis kondenzační techniky. Bezplatná infolinka dovozce K Dovozce - Procom Bohemia s. r. o. Společnost byla založena na jaře roku 1993, na českém trhu působí více než 15 let a od roku 1997 je autorizovaným dovozcem kondenzační techniky GEMINOX. ROBE Váš autorizovaný prodejce VÝ LOGI K Ý C Produkuje více než ks spotřebičů ročně, které prodává do 13 evropských zemí. E 2

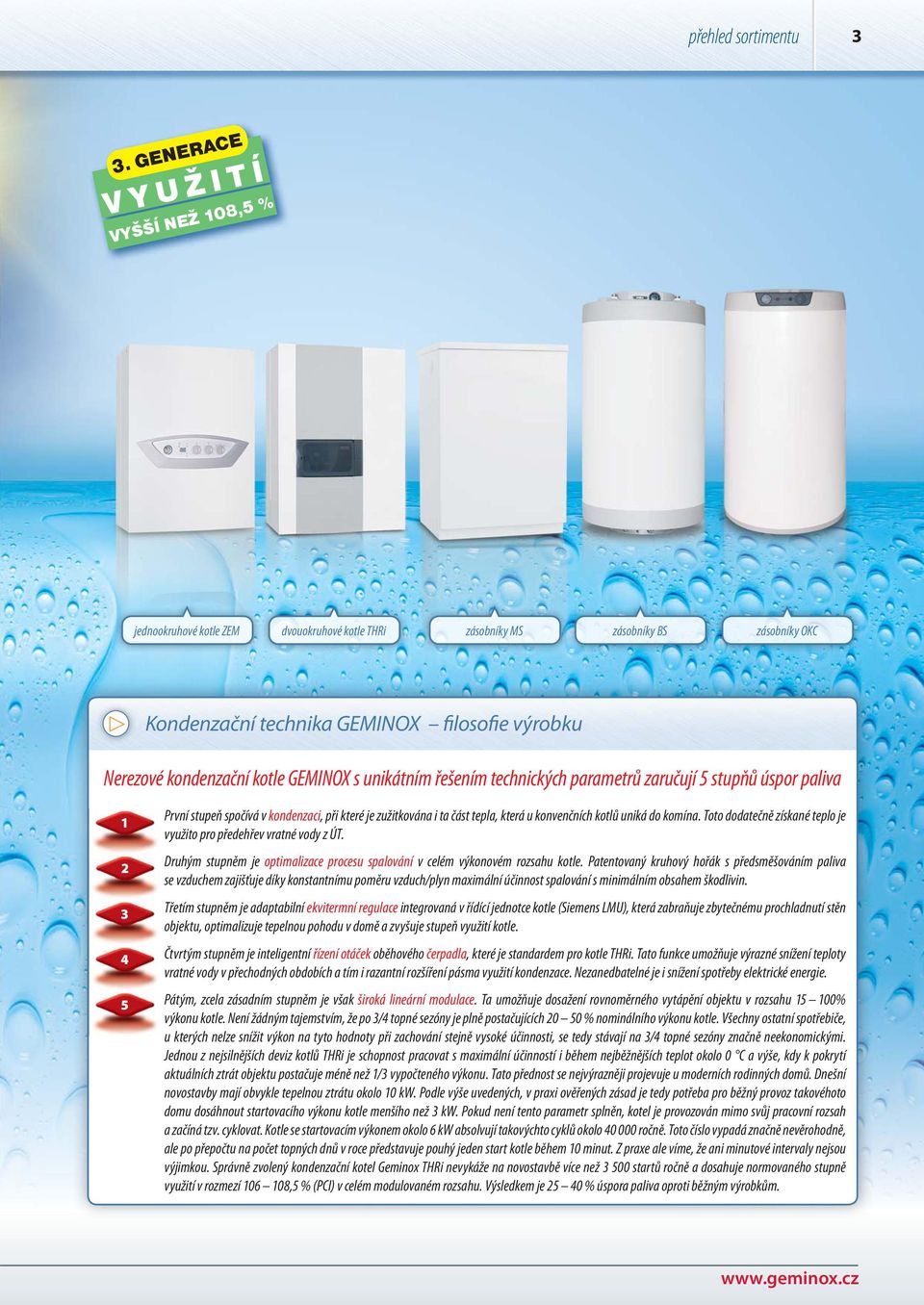

3 přehled sortimentu 3 3. GENERACE VYUŽITÍ VYŠŠÍ NEŽ 108,5 % jednookruhové kotle ZEM dvouokruhové kotle THRi zásobníky MS zásobníky BS zásobníky OKC Kondenzační technika GEMINOX filosofie výrobku Nerezové kondenzační kotle GEMINOX s unikátním řešením technických parametrů zaručují 5 stupňů úspor paliva První stupeň spočívá v kondenzaci, při které je zužitkována i ta část tepla, která u konvenčních kotlů uniká do komína. Toto dodatečně získané teplo je využito pro předehřev vratné vody z ÚT. Druhým stupněm je optimalizace procesu spalování v celém výkonovém rozsahu kotle. Patentovaný kruhový hořák s předsměšováním paliva se vzduchem zajišťuje díky konstantnímu poměru vzduch/plyn maximální účinnost spalování s minimálním obsahem škodlivin. Třetím stupněm je adaptabilní ekvitermní regulace integrovaná v řídící jednotce kotle (Siemens LMU), která zabraňuje zbytečnému prochladnutí stěn objektu, optimalizuje tepelnou pohodu v domě a zvyšuje stupeň využití kotle. Čtvrtým stupněm je inteligentní řízení otáček oběhového čerpadla, které je standardem pro kotle THRi. Tato funkce umožňuje výrazné snížení teploty vratné vody v přechodných obdobích a tím i razantní rozšíření pásma využití kondenzace. Nezanedbatelné je i snížení spotřeby elektrické energie. Pátým, zcela zásadním stupněm je však široká lineární modulace. Ta umožňuje dosažení rovnoměrného vytápění objektu v rozsahu % výkonu kotle. Není žádným tajemstvím, že po 3/4 topné sezóny je plně postačujících % nominálního výkonu kotle. Všechny ostatní spotřebiče, u kterých nelze snížit výkon na tyto hodnoty při zachování stejně vysoké účinnosti, se tedy stávají na 3/4 topné sezóny značně neekonomickými. Jednou z nejsilnějších deviz kotlů THRi je schopnost pracovat s maximální účinností i během nejběžnějších teplot okolo 0 C a výše, kdy k pokrytí aktuálních ztrát objektu postačuje méně než 1/3 vypočteného výkonu. Tato přednost se nejvýrazněji projevuje u moderních rodinných domů. Dnešní novostavby mají obvykle tepelnou ztrátu okolo 10 kw. Podle výše uvedených, v praxi ověřených zásad je tedy potřeba pro běžný provoz takovéhoto domu dosáhnout startovacího výkonu kotle menšího než 3 kw. Pokud není tento parametr splněn, kotel je provozován mimo svůj pracovní rozsah a začíná tzv. cyklovat. Kotle se startovacím výkonem okolo 6 kw absolvují takovýchto cyklů okolo ročně. Toto číslo vypadá značně nevěrohodně, ale po přepočtu na počet topných dnů v roce představuje pouhý jeden start kotle během 10 minut. Z praxe ale víme, že ani minutové intervaly nejsou výjimkou. Správně zvolený kondenzační kotel Geminox THRi nevykáže na novostavbě více než startů ročně a dosahuje normovaného stupně využití v rozmezí ,5 % (PCI) v celém modulovaném rozsahu. Výsledkem je % úspora paliva oproti běžným výrobkům.

4 4 Kondenzační technika Geminox Kondenzační kotle ZEM Optimální řešení základních aplikací Současné ceny plynu posunuly použití kondenzační techniky i do těch aplikací, ve kterých to bylo ještě před nedávnem nemyslitelné. Kondenzační kotle různé technické i kvalitativní úrovně začaly houfně nahrazovat dosluhující klasické spotřebiče, které byly instalovány při plošné plynofikaci v 90. letech. Další nově otevřenou oblastí se stala hromadná výstavba. Pro tyto a jim podobné aplikace je určena nová řada kondenzačních kotlů střední třídy ZEM. Tyto kotle jsou vynikající alternativou všude tam, kde nelze nebo kde není nutné využít beze zbytku veškeré funkce špičkové typové řady kondenzačních kotlů THRi. Kotle ZEM jsou osazeny jednodušší variantou řídicí jednotky Siemens LMU34, která je určena pouze pro jeden přímý topný okruh. Použití této jednotky v kombinaci s 3rychlostním oběhovým čerpadlem umožnilo výrazné snížení ceny kotle při zachování všech konstrukčních předností kondenzační techniky Geminox. V řídicí jednotce LMU34 je integrována adaptabilní ekvitermní regulace, která optimalizuje tepelnou pohodu ve vytápěném objektu a výrazně se podílí na vysoké ekonomice provozu kotlů ZEM. Přehled kondenzačních kotlů ZEM model výkon [kw] modulace výkonu [%] průtok [l/min.] Kč bez DPH kotle sólo ZEM 2-17C 2,4 17, dle ext. zásobníku , ZEM 5-25C 5,0 25, dle ext. zásobníku , kotle s integrovanými zásobníky ZEM 2-17M-50V vertikální, nerezový zásobník 50 l 2,4 17, , , ZEM 2-17M-50H horizontální, nerezový vrstvený zásobník 50 l 2,4 17, , , ZEM 2-17B-120 stacionární, nerezový zásobník 120 l 2,4 17, , , kotle s externími zásobníky ZEM 2-17SET-125 kotel + smaltovaný zásobník OKC 120 l 2,4 17, , ZEM 5-25SET-125 kotel + smaltovaný zásobník OKC 120 l 5,0 25, , ZEM 2-17SET-160 kotel + smaltovaný zásobník OKC 160 l 2,4 17, , ZEM 5-25SET-160 kotel + smaltovaný zásobník OKC 160 l 5,0 25, , Cyklování kotle v závislosti na skutečné tepelné potřebě moderního domu při aktuální venkovní teplotě Tepelná ztráta objektu (10 kw) Běžný KK ZEM 2-17C THRi 1-10C 10,0 9,8 9,5 9,2 8,9 8,6 8,3 8,0 7,7 7,5 7,2 6,9 6,6 6,3 6,0 5,7 5,5 5,2 4,9 4,6 4,3 4,0 3,7 3,4 3,2 2,9 2,6 2,3 2,0 1,7 1,4 1,2 0,9 0,6 0,3 0 kw oblast cyklování kotle C

5 kondenzační kotle ZEM, THRi 5 Kondenzační kotle THRi Špičkové řešení náročných aplikací Kotle THRi jsou vyráběny již ve své 3. generaci a jsou určeny všude tam, kde je dosažení ideální tepelné pohody a minimálních provozních nákladů jednoznačnou prioritou. Kotle THRi jsou osazeny volně programovatelnou řídící jednotkou Siemens LMU64, která může pracovat buď samostatně, s využitím integrované adaptabilní ekvitermí regulace a rozšiřujících klipů, nebo se stává součástí regulačního systému Siemens Albatros. Kotle THRi jsou nabízeny ve více než 20 různých provedeních, což umožňuje vybrat ten správný kotel pro dané použití bez nutnosti přijímání jakýchkoliv kompromisů. Úplná kompatibilita řídící jednotky LMU64 s regulátory RVS systému Albatros pak garantuje přesné řízení teploty jednotlivých topných okruhů i u těch nejsložitějších aplikací, včetně systémů s cizími zdroji tepla (tepelná čerpadla, solární zařízení, kotle na tuhá paliva atp.). Výsledkem je minimalizace teploty v topném systému a dosažení maximální možné provozní účinnosti kotle. Přehled kondenzačních kotlů THRi model výkon [kw] modulace výkonu [%] průtok [l/min.] Kč bez DPH kotle jednookruhové THRi (rozšiřitelné provedení) kotle sólo THRi 1-10C 0,9 9, dle ext. zásobníku , THRi 2-17C 2,3 16, dle ext. zásobníku , THRi 5-25C 4,8 23, dle ext. zásobníku , THRi 10-35C 9, dle ext. zásobníku , THRi 10-50C 9,7 48, dle ext. zásobníku , kotle s integrovanými zásobníky THRi 2-17M-75V vertikální, nerezový zásobník 75 l 2,3 16, , , THRi 2-17M-75H horizontální, nerezový zásobník 75 l 2,3 16, , , THRi 1-10B-120 stacionární, nerezový zásobník 120 l 0,9 9, , THRi 2-17B-120 stacionární, nerezový zásobník 120 l 2,3 16, , kotle s externími zásobníky THRi 1-10SET-125 (160) kotel + smaltovaný zásobník 120 l (160 l) 0,9 9, , THRi 2-17SET-125 (160) kotel + smaltovaný zásobník 120 l (160 l) 2,3 16, , THRi 5-25SET-125 (160) kotel + smaltovaný zásobník 120 l (160 l) 4,8 23, , THRi 10-35SET-125 (160) kotel + smaltovaný zásobník 120 l (160 l) 9, , THRi 10-50SET-125 (160) kotel + smaltovaný zásobník 120 l (160 l) 9,7 48, , THRi 1-10SET-120 (150) kotel + nerezový zásobník 120 l (150 l) 0,9 9, , THRi 2-17SET-120 (150) kotel + nerezový zásobník 120 l (150 l) 2,3 16, , THRi 5-25SET-120 (150) kotel + nerezový zásobník 120 l (150 l) 4,8 23, , kotle dvouokruhové THRi DC (přímý + směšovaný topný okruh) kotle sólo THRi 2-17DC 2,3 16, dle ext. zásobníku , THRi 5-25DC 4,8 23, dle ext. zásobníku , kotle s integrovanými zásobníky THRi 2-17M-75HDC horizontální, nerezový zásobník 75 l 2,3 16, , , THRi 2-17B-120DC stacionární, nerezový zásobník 120 l 2,3 16, , kotle s externími zásobníky THRi 2-17SET-125(160)DC kotel + smaltovaný zásobník 120 l (160 l) 2,3 16, , THRi 5-25SET-125(160)DC kotel + smaltovaný zásobník 120 l (160 l) 4,8 23, , THRi 2-17SET-120(150)DC kotel + nerezový zásobník 120 l (150 l) 2,3 16, , THRi 5-25SET-120(150)DC kotel + nerezový zásobník 120 l (150 l) 4,8 23, ,

6 6 Kondenzační technika Geminox Zásady správného výběru kotle 0 výkon kotle [kw] jednookruhový kotel (přímý topný okruh) bez přípravy TV (volitelný zásobník) Abychom vybrali ten správný kotel, který nabídne maximální komfort a ekonomiku provozu spolu s optimálním technickým řešením, musíme znát přesnou odpověď alespoň na tyto 3 základní otázky: 1 Jaká je reálná tepelná ztráta objektu Například u domu s tepelnou ztrátou 12 kw by měl být minimální výkon kotle nižší než 3 kw a maximální alespoň 12 kw. U dnes již zcela běžných novostaveb se ztrátou nižší než 8 kw je potřebné volit kotel s minimálním výkonem nižším než 2 kw. Minimální výkon výrazně ovlivňuje ekonomiku provozu (potlačení cyklů), maximální výkon zajišťuje komfort vytápění a přípravy teplé vody. 2 Jaký druh topného systému bude instalován Pokud se bude jednat o jednoduchý topný systém (radiátory nebo podlahové vytápění) je vhodným řešení kotel ZEM se základní regulací. V případě kombinovaného topného systému (radiátory a podlahové vytápění) je optimálním řešením kotel THRi v provedení DC se základní regulací. Pro složitější topné systémy s cizím zdrojem tepla nebo s více topnými okruhy použijeme kotel THRi v provedení C a vhodnou regulaci z řady Albatros RVS. 3 Jaká bude spotřeba teplé vody a jak bude ohřívána Pro jednogenerační bydlení jsou obvyklé objemy zásobníku 75 litrů pro jednu koupelnu nebo sprchový kout a 120 litrů pro 2 koupelny. Pro dvougenerační bydlení s jednou koupelnou na byt je nutný objem zásobníku alespoň 150 l. V případě nadstandardního objemu vany je požadovaný minimální objem zásobníku alespoň 50 % z objemu vany. (například pro vanu o objemu 300 l je minimální objem zásobníku 150 l, doporučený pak 200 l). Pokud bude teplá vodu ohřívána v solárním zásobníku, je potřeba minimální objem zásobníku alespoň zdvojnásobit. novostavba RD starší RD komerční objekt ,7 48,7 kw 4,8 23,9 kw 2,3 16,9 kw 0,9 9,5 kw multifunkční prostorový přístroj QAA 73 vemkovní čidlo QAC 34 dvouokruhový kotel (přímý a směšovaný topný okruh) multifunkční prostorový přístroj QAA 73 vemkovní čidlo QAC 34 kaskády, více topných okruhů atp. s integrovaným zásobníkem 50 l s integrovaným zásobníkem 75 l s integrovaným zásobníkem 120 l sestava se zásobníkem 120 l bez přípravy TV (volitelný zásobník) s integrovaným zásobníkem 75 l s integrovaným zásobníkem 120 l sestava se zásobníkem 120 l kontaktujte odborného konzultanta Geminox

7 zásady správného výběru kotle 7 THRi 1-10C THRi 2-17C THRi 5-25C odvod spalin komínem přívod vzduchu z prostoru s kotlem ZEM 2-17C ZEM 5-25C THRi 10-50C ZEM 2-17M-50H (horizontální) ZEM 2-17M-50V (vertikální) přívod vzduchu komínovým tělesem THRi 2-17M-75H (horizontální) THRi 2-17M-75V (vertikální) ZEM 2-17B-120 přívod vzduchu z venkovního prostoru THRi 1-10B-120 THRi 2-17B-120 THRi 1-10SET-120 THRi 1-10SET-150 THRi 2-17SET-120 THRi 2-17SET-150 THRi 5-25SET-120 THRi 5-25SET-150 ZEM 2-17SET-125 ZEM 2-17SET-160 ZEM 5-25SET-125 ZEM 5-25SET-160 koaxiální odvody spalin vertikální provedení THRi 2-17DC THRi 5-25DC THRi 2-17M-75HDC (horizontální) THRi 2-17B-120DC THRi 2-17SET-120DC THRi 2-17SET-150DC THRi 5-25SET-120DC THRi 5-25SET-150DC fasádní provedení Geminox používá brilantní odvody spalin Brilon. Kompletní nabídku odvodů spalin naleznete na

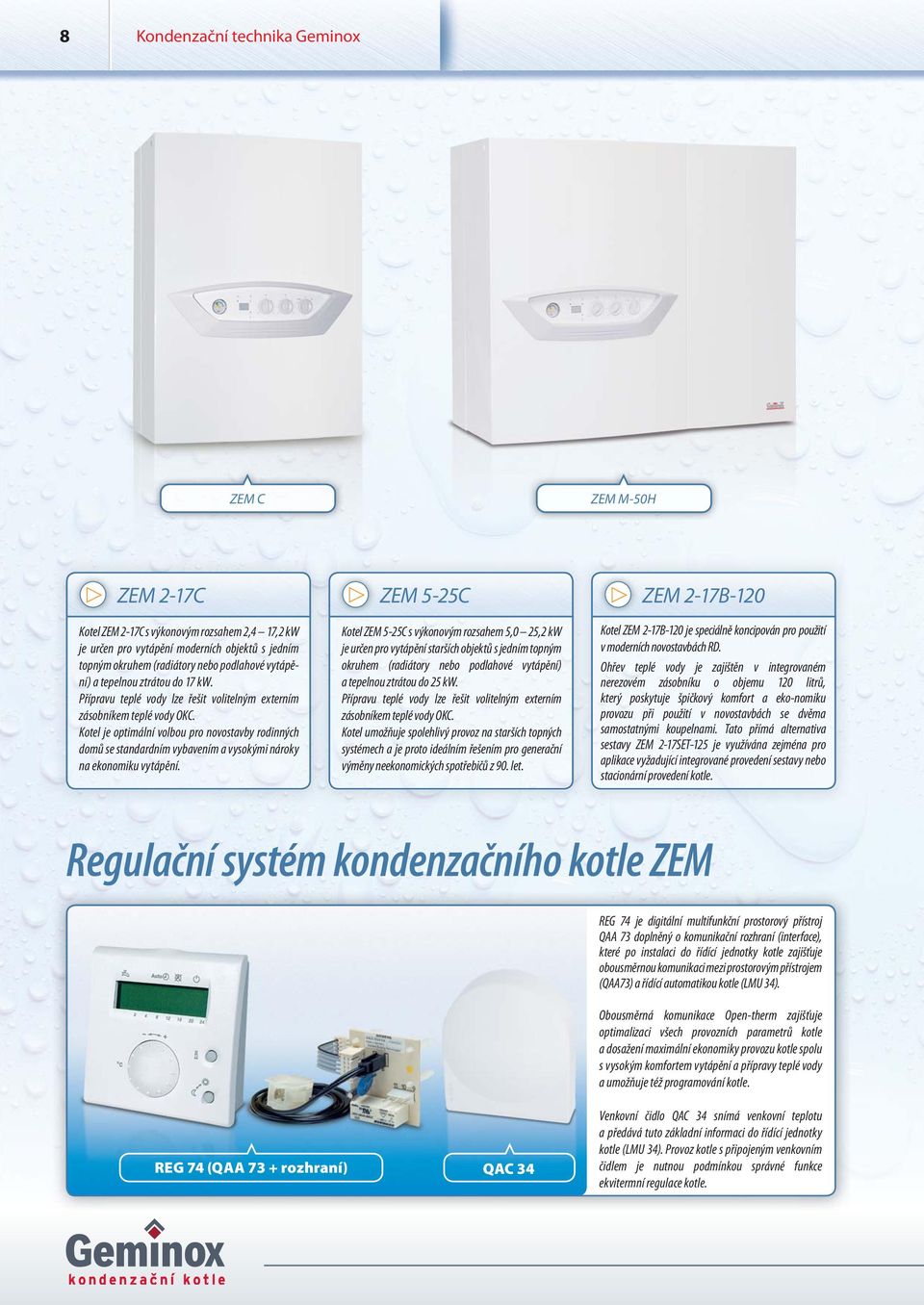

8 8 Kondenzační technika Geminox ZEM C ZEM M-50H ZEM 2-17C Kotel ZEM 2-17C s výkonovým rozsahem 2,4 17,2 kw je určen pro vytápění moderních objektů s jedním topným okruhem (radiátory nebo podlahové vytápění) a tepelnou ztrátou do 17 kw. Přípravu teplé vody lze řešit volitelným externím zásobníkem teplé vody OKC. Kotel je optimální volbou pro novostavby rodinných domů se standardním vybavením a vysokými nároky na ekonomiku vytápění. ZEM 5-25C Kotel ZEM 5-25C s výkonovým rozsahem 5,0 25,2 kw je určen pro vytápění starších objektů s jedním topným okruhem (radiátory nebo podlahové vytápění) a tepelnou ztrátou do 25 kw. Přípravu teplé vody lze řešit volitelným externím zásobníkem teplé vody OKC. Kotel umožňuje spolehlivý provoz na starších topných systémech a je proto ideálním řešením pro generační výměny neekonomických spotřebičů z 90. let. ZEM 2-17B-120 Kotel ZEM 2-17B-120 je speciálně koncipován pro použití v moderních novostavbách RD. Ohřev teplé vody je zajištěn v integrovaném nerezovém zásobníku o objemu 120 litrů, který poskytuje špičkový komfort a eko-nomiku provozu při použití v novostavbách se dvěma samostatnými koupelnami. Tato přímá alternativa sestavy ZEM 2-17SET-125 je využívána zejména pro aplikace vyžadující integrované provedení sestavy nebo stacionární provedení kotle. Regulační systém kondenzačního kotle ZEM REG 74 je digitální multifunkční prostorový přístroj QAA 73 doplněný o komunikační rozhraní (interface), které po instalaci do řídící jednotky kotle zajišťuje obousměrnou komunikaci mezi prostorovým přístrojem (QAA73) a řídící automatikou kotle (LMU 34). Obousměrná komunikace Open-therm zajišťuje optimalizaci všech provozních parametrů kotle a dosažení maximální ekonomiky provozu kotle spolu s vysokým komfortem vytápění a přípravy teplé vody a umožňuje též programování kotle. REG 74 (QAA 73 + rozhraní) QAC 34 Venkovní čidlo QAC 34 snímá venkovní teplotu a předává tuto základní informaci do řídící jednotky kotle (LMU 34). Provoz kotle s připojeným venkovním čidlem je nutnou podmínkou správné funkce ekvitermní regulace kotle.

9 kondenzační kotle ZEM - specifikace 9 ZEM B-120 ZEM M-50V ZEM SET ZEM 2-17M-50H Kotel ZEM 2-17M-50H s výkonovým rozsahem 2,4 17,2 kw je určen pro vytápění moderních objektů s jedním topným okruhem (radiátory nebo podlahové vytápění) a tepelnou ztrátou do 17 kw. Příprava teplé vody je řešena v integrovaném nerezovém vrstveném zásobníku o objemu 50 l, který dosahuje díky technologii ohřevu vody v deskovém výměníku a jejího ukládání ve vrstvách lepších parametrů než klasický zásobník s objemem 75 l. Kotel je díky svým kompaktním rozměrům a elegantnímu designu vhodný pro umístění v interiéru a poskytuje velmi komfortní přípravu teplé vody pro jednu koupelnu se sprchou a standardní vanou. Kotel s vrstveným zásobníkem není vzhledem k použité technologii ohřevu teplé vody vhodný do oblastí s tvrdou vodou, protože deskový výměník je obecně náchylný k rychlému zanášení vodním kamenem. ZEM 2-17M-50V Kotel ZEM 2-17M-50V s výkonovým rozsahem 2,4 17,2 kw je určen pro vytápění moderních objektů s jedním topným okruhem (radiátory nebo podlahové vytápění) a tepelnou ztrátou do 17 kw. Příprava teplé vody je řešena v integrovaném nerezovém zásobníku o objemu 50 l. Kotel je díky svým kompaktním rozměrům a elegantnímu designu vhodný pro umístění v interiéru a poskytuje komfortní přípravu teplé vody pro jednu koupelnu se sprchou nebo menší vanou. Typickou aplikací je instalace tohoto kotle náhradou za původní kotel s průtokovým ohřevem vody. Vlastní výměna je vzhledem k obdobným vnějším rozměrům snadná a nevyžaduje dodatečné stavební úpravy. ZEM 2-17SET ZEM 5-25SET Sestava kotle s externím zásobníkem teplé vody ZEM 2-17SET o objemu 120 nebo 160 litrů je optimální volbou pro novostavby rodinných domů s jedním topným okruhem, tepelnou ztrátou do 17 kw a poskytuje komfortní přípravou teplé vody pro dvě samostatné koupelny. Varianta se 120 litrovým zásobníkem OKC je standardem moderního bydlení v jednogeneračních rodinných domech. Sestava kotle s externím zásobníkem teplé vody ZEM 5-25SET o objemu 120 nebo 160 litrů je určena pro starší objekty s jedním topným okruhem, tepelnou ztrátou do 25 kw a poskytuje komfortní přípravou teplé vody pro dvě samostatné koupelny. Varianta se 160 litrovým zásobníkem OKC řeší zvýšené nároky na odběry teplé vody v dvougeneračních rodinných domech.

10 10 Kondenzační technika Geminox Dvouokruhové verze kotlů THRi s označením DC komplexně řeší nejčastější požadavky kladené na topný systém moderního rodinného domu: vytápění přímého topného okruhu (obvykle radiátory) vytápění směšovaného topného okruhu (obvykle podlahové vytápění) přípravu teplé vody pro 1 2 koupelny s možností cirkulace možnost ohřevu bazénu bez nutnosti použití dalších regulačních prvků THRi C (DC) THRi M-75H (DC) THRi M-75V THRi 1-10C Kotel THRi 1-10C s výkonovým rozsahem 0,9 9,5 kw je určen k vytápění objektů s velmi malou tepelnou ztrátou do 10 kw. Základní provedení bez přípravy teplé vody je možno doplnit o externí nerezový zásobník teplé vody (BS, MS, OKC) nebo o bivalentní zásobník a zajistit tak potřebnou předzásobu teplé vody pro její komfortní přípravu i při velmi nízko položeném výkonovém rozmezí kotle. Kotel je obvykle používán v nízkoenergetických domech a je velmi často aplikován v kombinaci s alternativními zdroji energie (solární vytápění, tepelná čerpadla atp.). Je držitelem světového primátu v rozsahu modulace výkonu ( %). THRi 2-17C THRi 2-17DC Kotel THRi 2-17C s výkonovým rozsahem 2,3 16,9 kw je určen k vytápění objektů s tepelnou ztrátou do 17 kw. Základní provedení bez přípravy teplé vody je možno doplnit o externí nerezový zásobník teplé vody (BS, MS, OKC) nebo o bivalentní zásobník a zajistit tak potřebnou předzásobu teplé vody pro její komfortní přípravu i při nízko položeném výkonovém rozmezí kotle. Kotel je speciálně koncipován pro použití v moderních novostavbách RD, kde je schopen díky svému velmi malému minimálnímu výkonu zajistit optimální vytápění a tepelnou pohodu bez zbytečného a energeticky náročného cyklování. Kotel je též nabízen v dvouokruhové verzi DC. THRi 5-25C THRi 5-25DC Kotel THRi 5-25C s výkonovým rozsahem 4,8 23,9 kw je určen k vytápění objektů s tepelnou ztrátou od 17 do 24 kw, zejména pak klasických rodinných domků a vilek. Základní provedení bez přípravy teplé vody je možno doplnit o externí nerezový zásobník teplé vody (BS, MS, OKC) nebo o bivalentní zásobník a zajistit tak špičkový komfort její přípravy i pro případ dvougeneračního bydlení. Kotel je též nabízen v dvouokruhové verzi DC.

11 kondenzační kotle THRi - specifikace GENERACE VYUŽITÍ VYŠŠÍ NEŽ 108,5 % THRi SET-120 (DC) THRi B-120 (DC) THRi 10-50C THRi 2-17M-75V THRi 2-17M-75H THRi 2-17M-75HDC Kotel THRi 2-17M-75 s výkonovým rozsahem 2,3 16,9 kw je určen k vytápění objektů s tepelnou ztrátou do 17 kw. Ohřev teplé vody je zajištěn v integrovaném nerezovém zásobníku o objemu 75 l, který poskytuje komfortní přípravu teplé vody pro jednu koupelnu se sprchou a standardní vanou. Kotel je díky svým kompaktním rozměrům a elegantnímu designu vhodný pro umístění v interiéru a je obvykle používán v bytech a menších novostavbách rodinných domů, kde je díky svému optimálnímu výkonovému rozmezí a vhodně zvolené velikosti zásobníku teplé vody ideálním řešením. Horizontální model kotle je též nabízen v dvouokruhové verzi DC. THRi 2-17B-120 THRi 2-17B-120DC Kotel THRi 2-17B-120 s výkonovým rozsahem 2,3-16,9 kw je určen k vytápění objektů s tepelnou ztrátou do 17 kw. Ohřev teplé vody je zajištěn v integrovaném nerezovém zásobníku o objemu 120 litrů, který poskytuje špičkový komfort a ekonomiku provozu při použití v novostavbách se dvěma samostatnými koupelnami. Tato přímá alternativa sestavy THRi 2-17SET- 120 je využívána zejména pro aplikace vyžadující integrované provedení sestavy nebo stacionární provedení kotle. Kotel je též nabízen v dvouokruhové verzi DC. THRi 2-17SET THRi 5-25SET THRi 2-17SET- DC THRi 5-25SET-DC Sestava kotle s externím nerezovým zásobníkem teplé vody THRi 2-17SET o objemu 120 nebo 150 litrů poskytuje špičkový komfort a ekonomiku provozu při použití v novostavbách se dvěma samostatnými koupelnami. Varianta se 120 litrovým zásobníkem MS je standardem moderního bydlení v jednogeneračních rodinných domech. Sestava kotle s externím nerezovým zásobníkem teplé vody THRi 5-25SET o objemu 120 nebo 150 litrů je vhodnou alternativou pro větší objekty s tepelnou ztrátou do 25 kw a více samostatnými koupelnami. Varianta se 150 litrovým zásobníkem BS řeší zvýšené nároky na odběry teplé vody v dvougeneračních rodinných domech. THRi 10-50C Kotel THRi 10-50C s výkonovým rozmezím 9,5 48,7 kw je určen k vytápění větších objektů s tepelnou ztrátou od 25 do 49kW, zejména pak nadstandardních rodinných domů, vil a objektů komerčního charakteru. Základní provedení bez přípravy teplé vody je možno doplnit o externí nerezový zásobník teplé vody BS vhodné velikosti a zajistit tak špičkový komfort její přípravy bez nutnosti jakéhokoliv kompromisu. Kotle lze spojovat do inteligentních kaskád s komunikací po LPB sběrnici a dosáhnout tak lineárně modulovaného výkonového rozmezí 9,7 188 kw s přednostní nebo souběžnou přípravou teplé vody.

12 12 Kondenzační technika Geminox Gèméli s Solární řešení pro novostavby rodinných domů K níže uvedeným sestavám získejte Kč nebo Kč z projektu Zelená úsporám. Více informací na Vnitřní programovací přístroj Kondenzační kotel THRi QAA73 Solární kolektory AGU Solární clip-in připojený do řídící jednotky kotle Čerpadlová skupina Přímý topný okruh (radiátory) Expanzní nádoba Směšovaný topný okruh (podlahové vytápění) pouze u verze DC Solární zásobník Sestavy pro solární ohřev teplé vody s možnou podporou ZELENÁ ÚSPORÁM SOLÁRNÍ SESTAVY basic economy optimum 1 top kondenzační kotel 2 ZEM 2-17C / ZEM 5-25C THRi 1-10C / THRi 2-17C / THRi 5-25C 3 solární kolektory 2 GEMELIOS GS SUNPUR 10/D2 DF DUO (NARVA) solární regulátor BASIC REG 152 (clip-in) solární zásobník smaltovaný OKC 300 NTRR/SOL nerezový Aqualios 300 čerpadlová skupina SS2S s permanentním odvzdušněním a čerpadlem Grundfos solar hydraulické připojení kompletní sada pro připojení 2 kolektorů montážní úchyty 4 kompletní sada pro šikmou střechu dle použité krytiny solární kapalina 25 litrů expanzní nádrž 25 litrů včetně připojovací skupiny termostatický směšovač T-mix 3/4 regulace kotle standardní (QAA + QAC) cena bez DPH , Kč , Kč , Kč , Kč 1 alternativně THRi + GS Aqualios dvouokruhové varianty varianty kotlů DC jsou k dispozici za doplatek 3 varianta solární sestavy OPTIMUM a TOP s vakuovými kolektory Heat Pipe je k dispozici za doplatek 4 varianta pro instalaci na rovnou střechu/fasádu je k dispozici za doplatek

13 solární systém Gèmélios, nepřímotopné zásobníky teplé vody 13 Nepřímotopné zásobníky teplé vody Nabídka nepřímotopných zásobníků teplé užitkové vody tvoří nedílnou součást sortimentu kondenzačních kotlů GEMINOX. Kvalifikovaným výběrem jejich správné velikosti lze optimalizovat komfort a ekonomiku přípravy teplé užitkové vody s ohledem na počet osob v objektu. Originální zásobníky GEMINOX jsou vyrobeny z austenitické nerezové oceli třídy MT-18 a vyznačují se nadstandardními technickými parametry. Zcela v duchu firemní filosofie nabízejí dokonalou konstrukci zaručující maximální výkon a životnost při minimálních vlastních tepelných ztrátách. Smaltované zásobníky DZD jsou vyrobeny ze standardní oceli a jsou žádanou ekonomickou variantou k originálním zásobníkům. Zásobníky DZD jsou dodávány v zákaznickém provedení a s kotli GEMINOX dosahují stejných parametrů jako originální zásobníky. Veškeré externí zásobníky teplé vody mají připraven vývod pro připojení cirkulačního okruhu teplé užitkové vody. F18 MT VYROBENO Z NEREZOVÉ OCELI OKC SMALTOVANÁ NÁDOBA VÝMĚNÍKU Zásobníky BS Zásobníky MS Zásobníky OKC Přehled nepřímotopných zásobníků klasické nerezové zásobníky teplé vody model objem [l] výkon 80/60 C [kw] doporučená prodejní cena * BS , BS , BS , BS , trivalentní solární zásobníky teplé vody model objem [l] výkon 80/60 C [kw] doporučená prodejní cena * Aqualios /43/ , Aqualios /43/ , OKC 300 NTRR /26/ , OKC 400 NTRR /31/ , OKC 500 NTRR /40/ , ceny bez DPH

14 14 Kondenzační technika Geminox Regulační systém kondenzačního kotle THRi QAC34 Venkovní čidlo LMU64 Ovládací panel kotle Multifunkční prostorový přístroj QAA73 Regulátory RVS Clip-In moduly RVS RVS RVS OCI420 AGU2.500 AGU2.51x LPB AGU2.530 RVS RVS V ma Vizualizace OCI/ACS Monitorovací systém/ dálkové ovládání Servisní nástroj

15 regulace kotle, odvody spalin 15 Příklady odvodů spalin Odvod spalin v komínovém tělese, provoz závislý na vzduchu z místnosti Odvod spalin v komínovém tělese, provoz nezávislý na vzduchu z místnosti Oddělené vedení spalin a přívod vzduchu, provoz nezávislý na vzduchu z místnosti Sdružený odvod spalin a přívod vzduchu komínovým tělesem, provoz nezávislý na vzduchu z místnosti Vertikální odvod spalin a přívod vzduchu, provoz nezávislý na vzduchu z místnosti Odvod spalin a přívod vzduchu po venkovní stěně, provoz nezávislý na vzduchu z místnosti Sdružený odvod spalin se zpětnými klapkami v komínovém tělese, provoz závislý na vzduchu z místnosti Použití horizontálního odvodu spalin je zásadním způsobem omezeno ČSN : Kompletní nabídku spalinových systémů naleznete na nebo žádejte na tel.:

16 16 Kondenzační technika Geminox Ceník regulace kotlů a příslušenství základní regulace kotlů ekvitermní řízení jednoho okruhu ÚT a přednostního ohřevu TV Kč bez DPH QAC 34 (povinné) snímání venkovní teploty (ZEM, THRi) - přibaleno pod krytem kotle v ceně kotle REG 74 multifunkční prostorový přístroj QAA 73 + interface pro kotle ZEM (1 okruh) REG 73 multifunkční prostorový přístroj QAA 73 pro kotle THRi (1 2 okruhy) funkční klipy AGU regulace druhého (směšovaného) okruhu ÚT AGU volné programování (1 vstup + 3 výstupy) AGU řízení 0 10V (výkon nebo teplota) REG 152 solární regulace ohřevu TV AGU (klip) + sada čidel OCI 420 komunikační rozhraní mezi THRi a regulacemi RVS (LPB) nadstavbové regulace regulátory RVS (Albatros2) RVS směšovaný okruh ÚT, H RVS směšovaný okruh ÚT, ohřev TV, H1, MF výstup, 2 MF vstup RVS kaskáda, směšovaný okruh ÚT, ohřev TV, H1, MF výstup, 2 MF vstup RVS kaskáda, směšovaný okruh ÚT, ohřev TV, H1/2, 3 MF výstup, 4 MF vstup RVS kaskáda, 2 směšované okruhy ÚT, ohřev TV, H1/2, 3 MF výstup, 4 MF vstup AVS rozšiřující modul RVS (okruh ÚT, MF vstupy a výstupy) sady čidel a svorek k regulátorům RVS pro RVS SVS QAD36/ pro RVS SVS QAD36/101 + QAZ36.522/ pro RVS SVS QAD36/101 + QAZ36.522/ pro RVS SVS QAD36/101 + QAZ36.522/ pro RVS SVS QAD36/101 + QAZ36.522/ pro AVS SVS připojovací kabel AVS pro KASK43/63 2 QAD36/101 (pouze pro kaskády) 999 periferie regulátorů RVS - standardní připojení vodičem AVS37.294/509 ovládací panel (programování) pro montáž do rozvaděče + připojovací kabel AVS plastová krytka QAA75.611/501 prostorový přístroj (programování + čidlo teploty prostoru) QAA55.110/101 čidlo teploty prostoru (pouze korekce) čidla k regulátorům RVS QAZ jímkové čidlo solární 749 QAZ jímkové čidlo k RVS 249 QAD36 příložné čidlo k RVS 499 periferie regulátorů RVS - bezdrátové připojení QAA78.610/501 prostorový přístroj (programování + čidlo teploty prostoru + vysílač) AVS13.399/201 vysílač pro QAC AVS71.390/109 přijímač pro QAC34 a QAA AVS14.390/101 zesilovač (volitelný) odvody spalin kotlové adaptéry s měřícími otvory kotlový adaptér ZEM pro koaxiální odvod spalin a přívod vzduchu DN 100/ kotlový adaptér ZEM pro koaxiální odvod spalin a přívod vzduchu DN 125/ N kotlový adaptér ZEM pro oddělený odvod spalin a přívod vzduchu 2 DN kotlový adaptér THRi pro odvod spalin DN kotlový adaptér THRi pro koaxiální odvod spalin a přívod vzduchu DN 125/ Y kotlový adaptér THRi pro oddělený odvod spalin a přívod vzduchu 2 DN ostatní komponenty odvodů spalin jsou uvedeny v ceníku spalinových systému Brilon ( ostatní příslušenství W integrovaná propojovací sada kotel / zásobník TV (u sestav v ceně * ) TJ 6/4-2 elektrická topná vložka solárního zásobníku (2 kw, 230V/50 Hz) V Bionibal 1 litr - koncentrovaný inhibitor koroze systému ÚT (1 : 100) 599 V Bionibal 10 litrů - koncentrovaný inhibitor koroze systému ÚT (1 : 100) V Bionibagel 10 litrů - nemrznoucí směs (10 : 100) Conlift L - přečerpávací stanice kondenzátu NEUTRA G25 - neutral. box pro kotle do 25 kw Y rám s expanzní nádobou pro THRi DC (18 l) * sestava = kotel (ZEM, THRi) + zásobník teplé vody (BS, MS, OKC, Aqualios) + propojovací sada W Vytištěno v únoru Změna cen vyhrazena.
