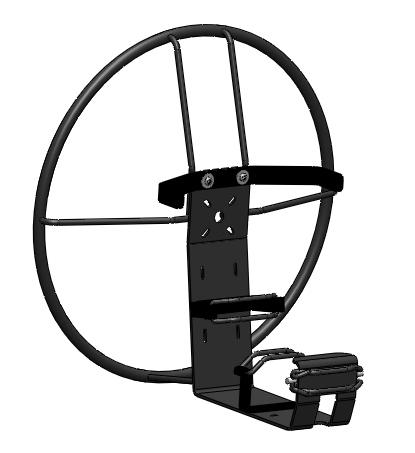

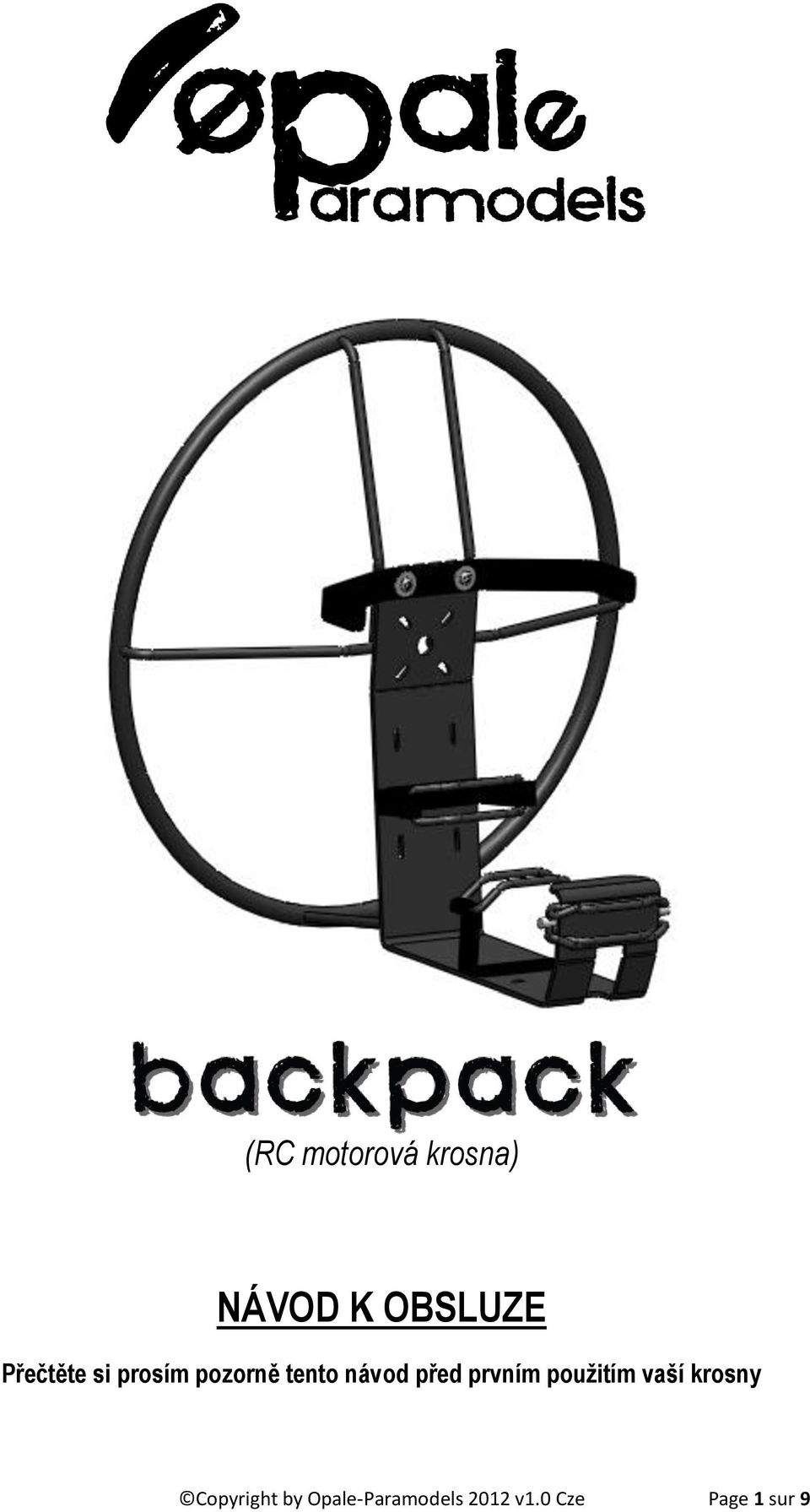

1 backpack (RC motorová krosna) NÁVOD K OBSLUZE Přečtěte si prosím pozorně tento návod před prvním použitím vaší krosny Copyright by Opale-Paramodels 2012 v1.0 Cze Page 1 sur 9

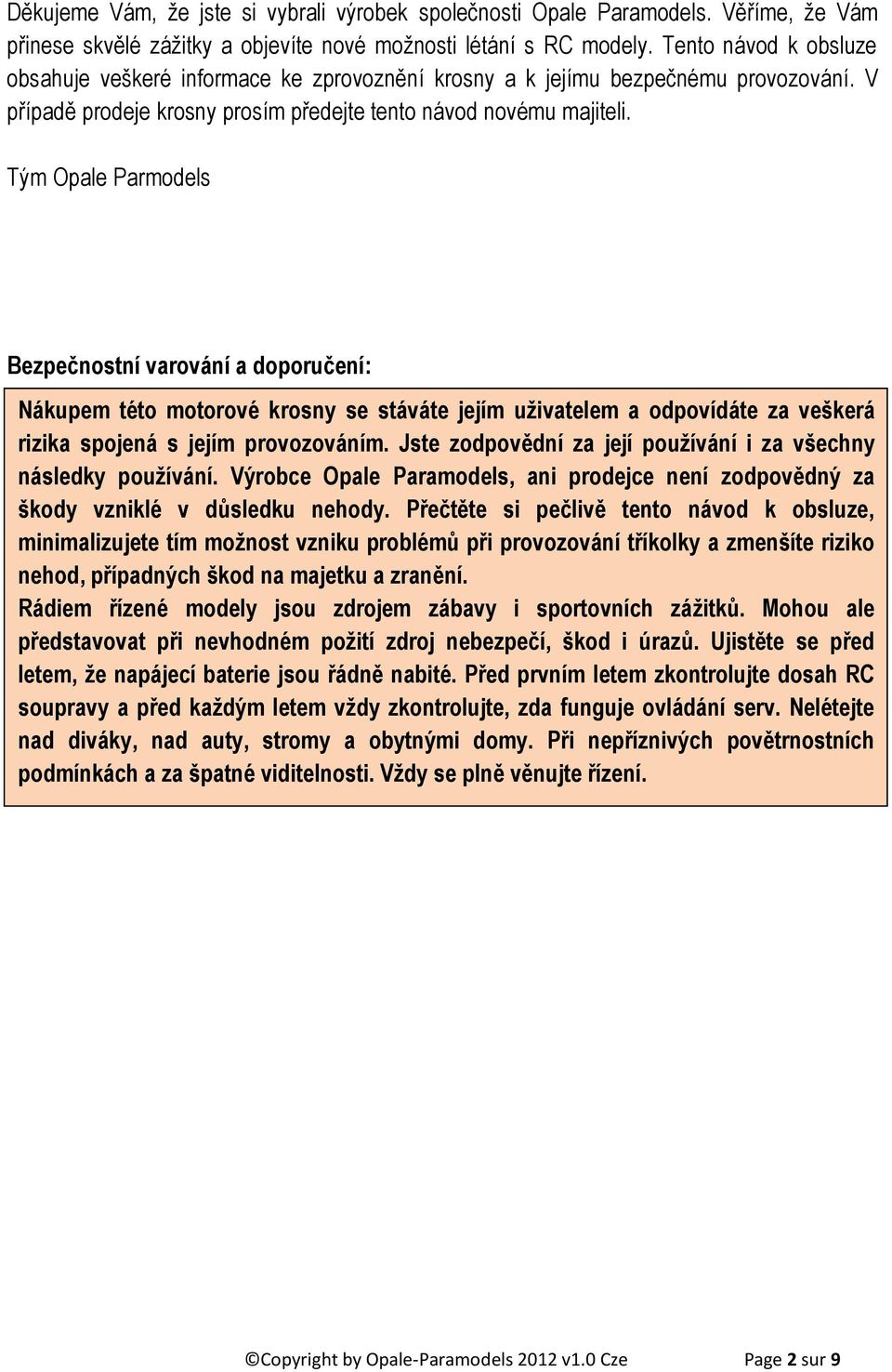

2 Děkujeme Vám, že jste si vybrali výrobek společnosti Opale Paramodels. Věříme, že Vám přinese skvělé zážitky a objevíte nové možnosti létání s RC modely. Tento návod k obsluze obsahuje veškeré informace ke zprovoznění krosny a k jejímu bezpečnému provozování. V případě prodeje krosny prosím předejte tento návod novému majiteli. Tým Opale Parmodels Bezpečnostní varování a doporučení: Nákupem této motorové krosny se stáváte jejím uživatelem a odpovídáte za veškerá rizika spojená s jejím provozováním. Jste zodpovědní za její používání i za všechny následky používání. Výrobce Opale Paramodels, ani prodejce není zodpovědný za škody vzniklé v důsledku nehody. Přečtěte si pečlivě tento návod k obsluze, minimalizujete tím možnost vzniku problémů při provozování tříkolky a zmenšíte riziko nehod, případných škod na majetku a zranění. Rádiem řízené modely jsou zdrojem zábavy i sportovních zážitků. Mohou ale představovat při nevhodném požití zdroj nebezpečí, škod i úrazů. Ujistěte se před letem, že napájecí baterie jsou řádně nabité. Před prvním letem zkontrolujte dosah RC soupravy a před každým letem vždy zkontrolujte, zda funguje ovládání serv. Nelétejte nad diváky, nad auty, stromy a obytnými domy. Při nepříznivých povětrnostních podmínkách a za špatné viditelnosti. Vždy se plně věnujte řízení. Copyright by Opale-Paramodels 2012 v1.0 Cze Page 2 sur 9

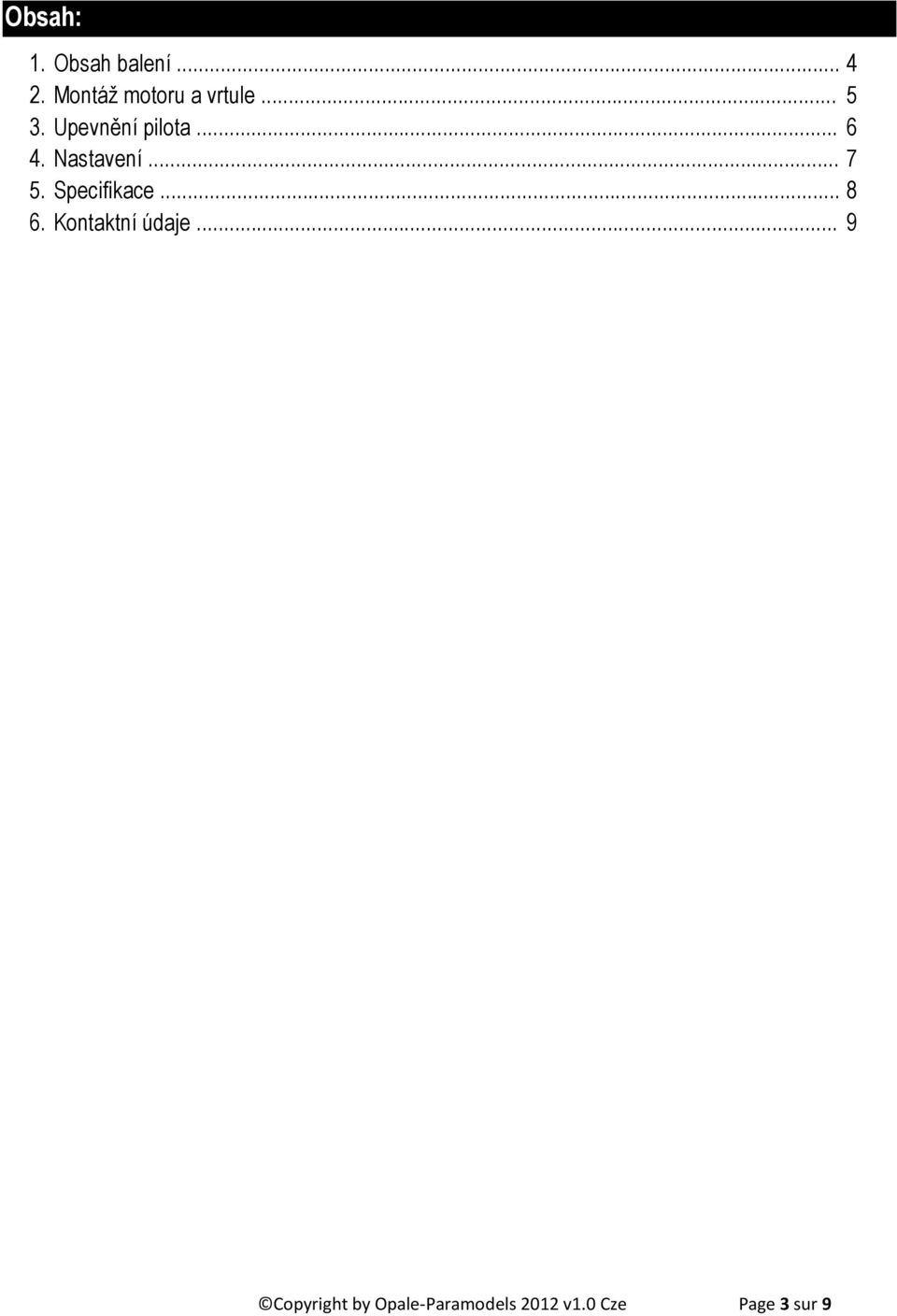

3 Obsah: 1. Obsah balení Montáž motoru a vrtule Upevnění pilota Nastavení Specifikace Kontaktní údaje... 9 Copyright by Opale-Paramodels 2012 v1.0 Cze Page 3 sur 9

4 1. Obsah balení Tato sada obsahuje: - 1x krosna - 3x gumový upevňovací pás - 2x nerezová karabinka 4mm Požadováno ke zprovoznění: - RC padákový kluzák - Spiral 1.2R / Fox Pilot s postrojem (pilot 30 cm, sedačka, 2x servo 10kg/cm, 2x pvc rameno) - Zátěž 500g - Elektromotor W + regulátor otáček - Baterie - RC souprava / min. 3-kanálový přijímač Copyright by Opale-Paramodels 2012 v1.0 Cze Page 4 sur 9

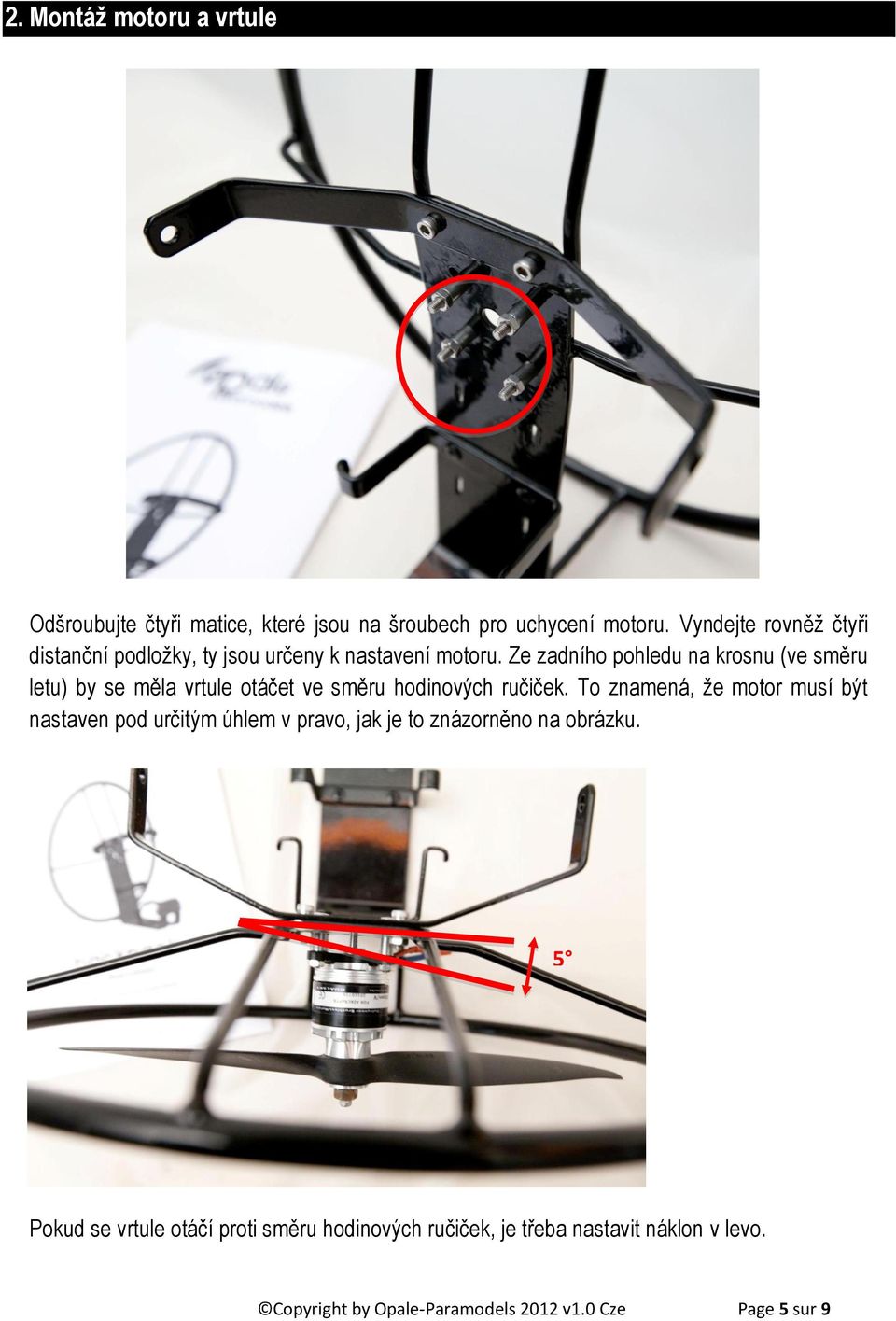

5 2. Montáž motoru a vrtule Odšroubujte čtyři matice, které jsou na šroubech pro uchycení motoru. Vyndejte rovněž čtyři distanční podložky, ty jsou určeny k nastavení motoru. Ze zadního pohledu na krosnu (ve směru letu) by se měla vrtule otáčet ve směru hodinových ručiček. To znamená, že motor musí být nastaven pod určitým úhlem v pravo, jak je to znázorněno na obrázku. 5 Pokud se vrtule otáčí proti směru hodinových ručiček, je třeba nastavit náklon v levo. Copyright by Opale-Paramodels 2012 v1.0 Cze Page 5 sur 9

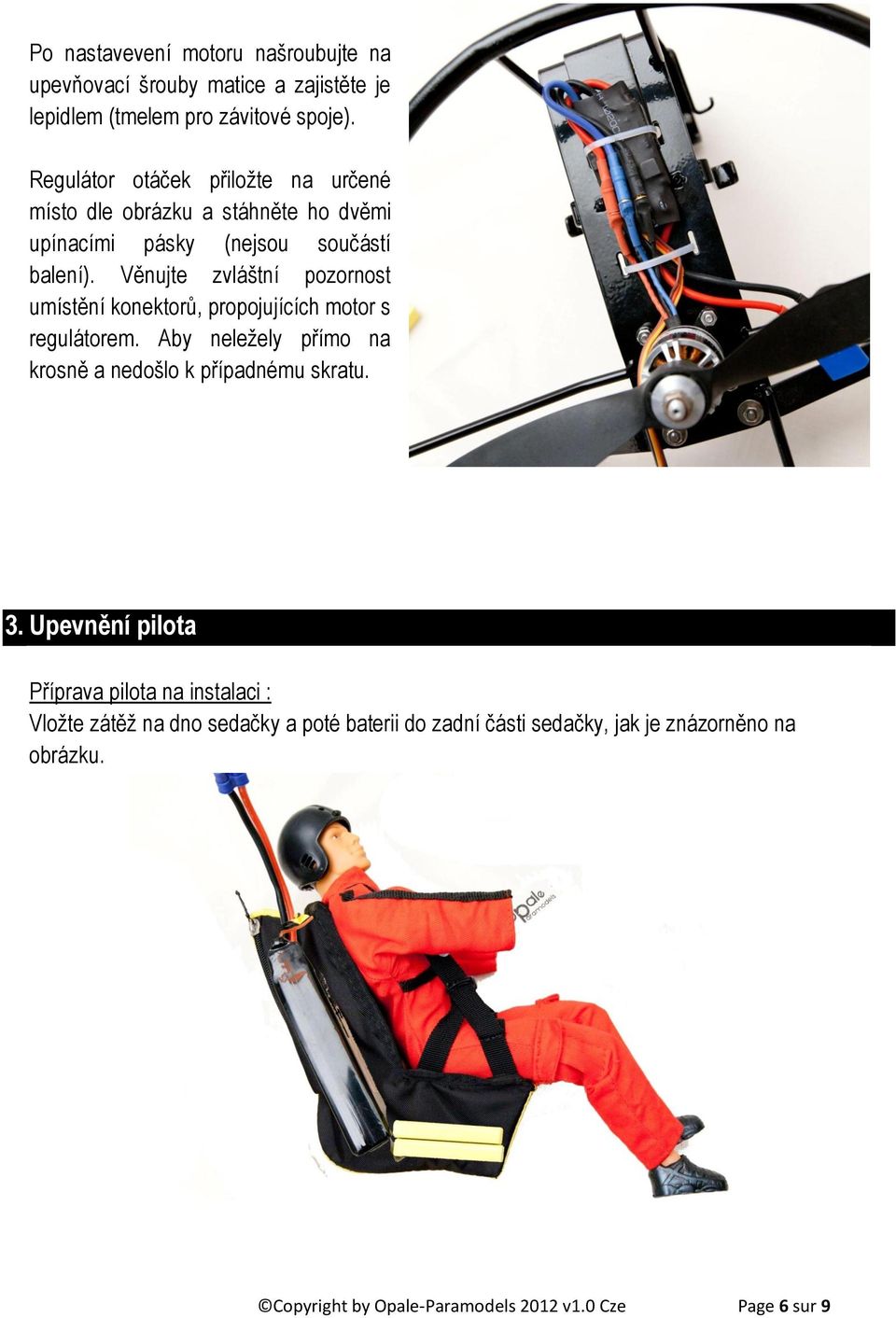

6 Po nastavevení motoru našroubujte na upevňovací šrouby matice a zajistěte je lepidlem (tmelem pro závitové spoje). Regulátor otáček přiložte na určené místo dle obrázku a stáhněte ho dvěmi upínacími pásky (nejsou součástí balení). Věnujte zvláštní pozornost umístění konektorů, propojujících motor s regulátorem. Aby neležely přímo na krosně a nedošlo k případnému skratu. 3. Upevnění pilota Příprava pilota na instalaci : Vložte zátěž na dno sedačky a poté baterii do zadní části sedačky, jak je znázorněno na obrázku. Copyright by Opale-Paramodels 2012 v1.0 Cze Page 6 sur 9

7 Nyní umístěte pilota do krosny. Připojte regulátor na přijímač, poté vložte přijímač do sedačky a zavřete zips. Připevněte pilota k sedačce třemi gumovými upevňovacími pásy, začněte od noh a pak tělo pilota. 4. Nastavení Pilot Tento krok vám pomůže zjistit, jsou-li ramena pilota správně nastaveny k dosáhnutí maximální amplitudy pohybu ramen pro ovládání řídících šňůr. Nejprve zapněte vysílač a přijímač vaší RC soupravy. Poté se ujistěte, že jste na vysílači nastavili Delta Mix (V-Tail). Nyní posuňte knipl pro ovládání rychlosti padáku úplně nahoru, aby jste dostali obě ramena pilota do horní polohy (maximální). Jakmile jsou paže v horní poloze uchopte krosnu za karabinky a zvedněte ji do vzduchu. Copyright by Opale-Paramodels 2012 v1.0 Cze Page 7 sur 9

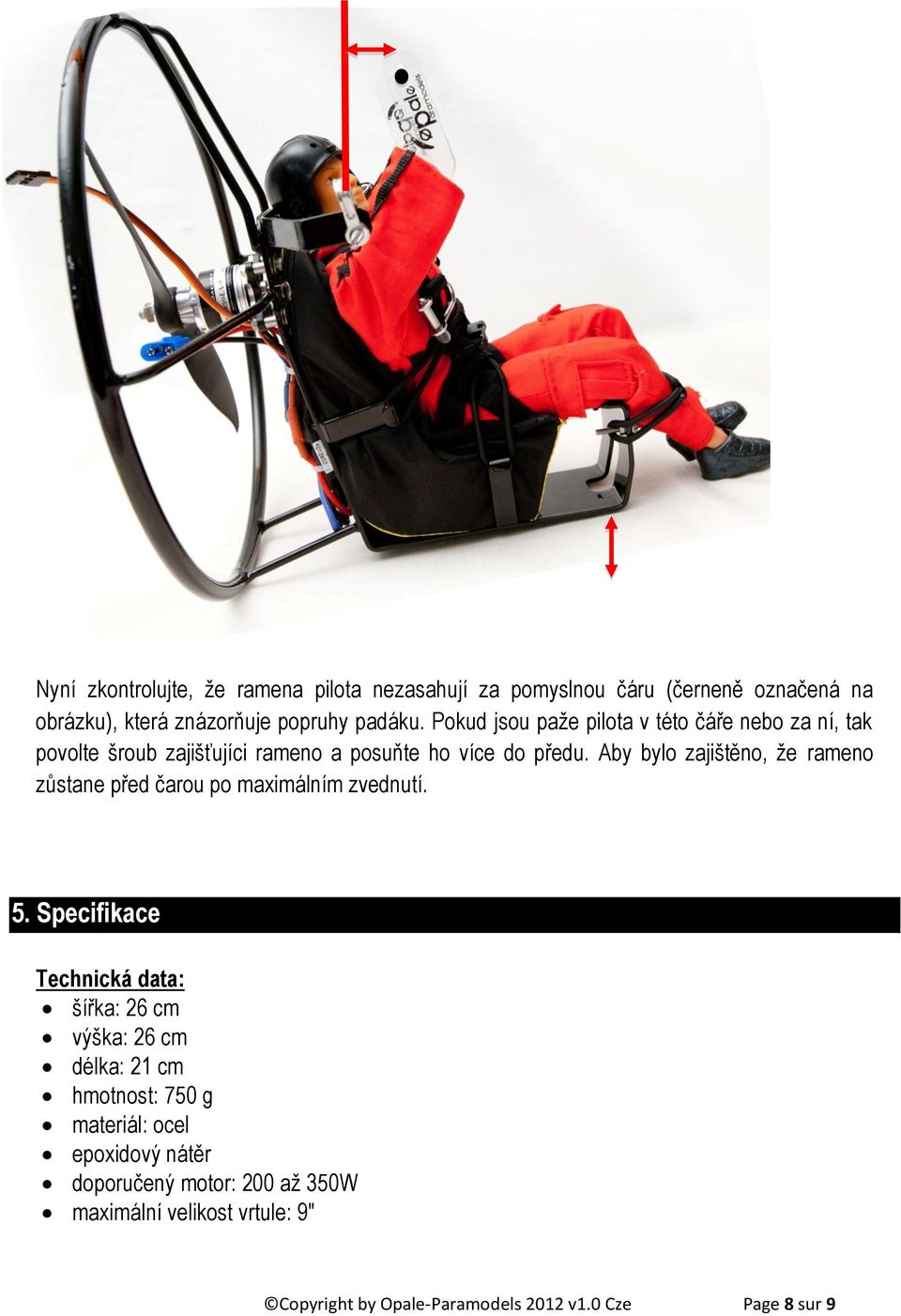

8 Nyní zkontrolujte, že ramena pilota nezasahují za pomyslnou čáru (černeně označená na obrázku), která znázorňuje popruhy padáku. Pokud jsou paže pilota v této čáře nebo za ní, tak povolte šroub zajišťujíci rameno a posuňte ho více do předu. Aby bylo zajištěno, že rameno zůstane před čarou po maximálním zvednutí. 5. Specifikace Technická data: šířka: 26 cm výška: 26 cm délka: 21 cm hmotnost: 750 g materiál: ocel epoxidový nátěr doporučený motor: 200 až 350W maximální velikost vrtule: 9" Copyright by Opale-Paramodels 2012 v1.0 Cze Page 8 sur 9

9 6. Kontaktní údaje Výrobce: Opale Aero System 50 ZI de la Liane - Créamanche Boulogne sur mer France tel.: contact@opale-paramodels.com web: Dovozce a distributor pro ČR: PARAmodels.cz Tomáš Neuwirth Na Středisku 94, Jeseník tel.: info@paramodels.cz web: Copyright by Opale-Paramodels 2012 v1.0 Cze Page 9 sur 9
