Spojky nn. Teplem smrštitelné spojky nn. Spojky pro kabely s plastovou izolací 48. Spojky pro kabely s papírovou izolací 50

Transkript

1 4 6

2 Spojky nn Teplem smrštitelné spojky nn Spojky pro kabely s plastovou izolací 48 Spojky pro kabely s papírovou izolací 50 Přechodové spojky pro kabely s plastovou izolací a kabely s papírovou izolací 51 Elektroizolační kabelové uzávěry pro kabely s plastovou a papírovou izolací 52 Spojky pro ohebné kabely s pryžovou izolací 53 Spojky pro ovládací kabely s plastovou izolací 54 Předizolované lisovací spojovače a kabelová očka DuraSeal 55 Odbočné spojky pro kabely s plastovou a papírovou izolací 56 Gelové spojky nn Přímé a odbočné spojky pro vícežilové kabely s plastovou izolací RayGel, GelBox 58 Opravné manžety a přímé spojky pro jednožilové kabely GelWrap 58 Zalévané spojky nn Spojky pro kabely s plastovou izolací do 25 mm 2 60 Odbočné spojky pro kabely s plastovou izolací do 25 mm 2 61 Odbočné spojky pro kabely s plastovou izolací 35 mm 2 až 240 mm 2 62 Dvousložková ekologická zalévací hmota GUROFLEX 63 Odbočné plášťové svorky Guro a odbočné kruhové propichovací svorky Hellstern

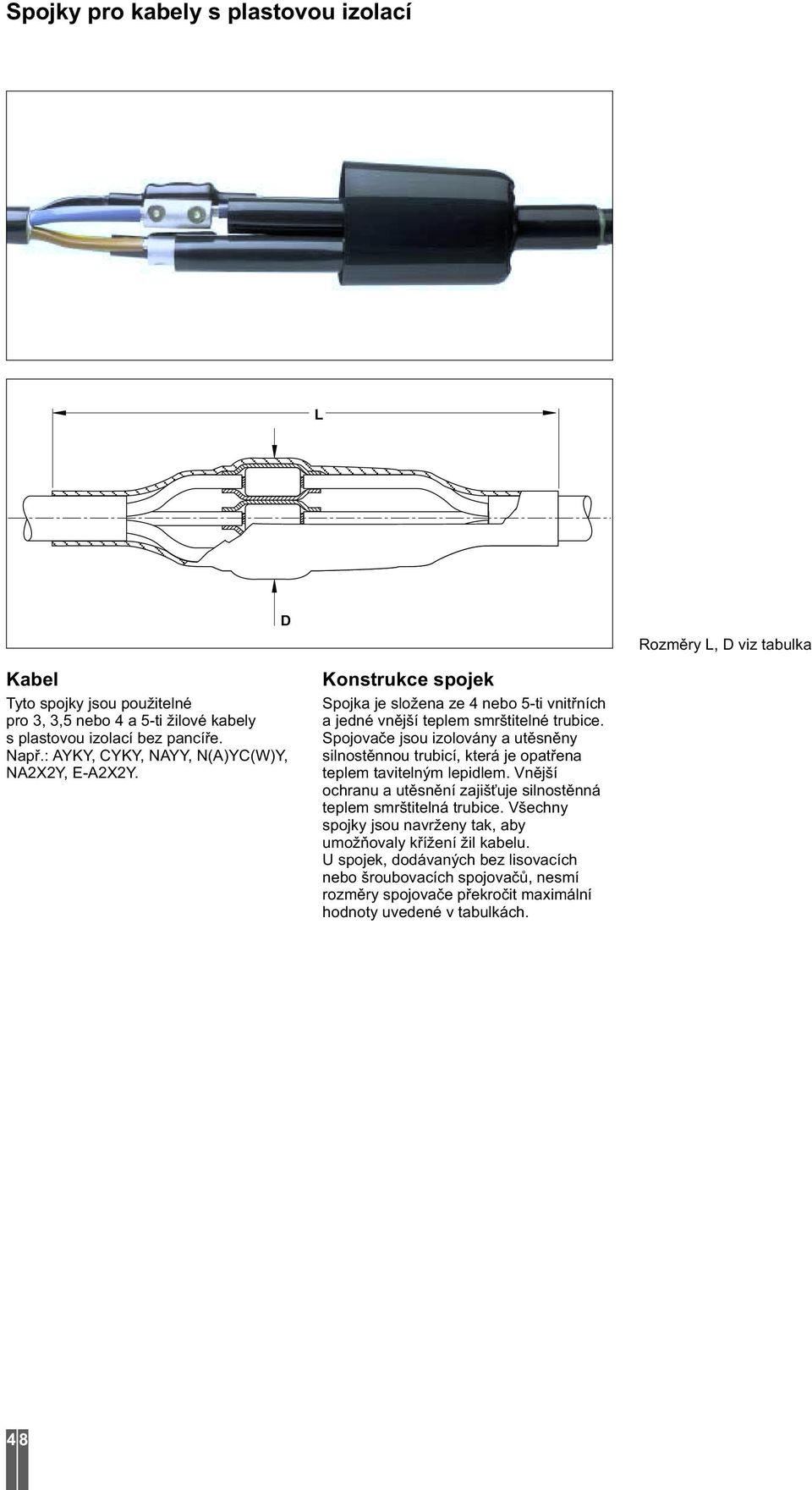

3 Spojky pro kabely s plastovou izolací L D Rozměry L, D viz tabulka Tyto spojky jsou použitelné pro 3, 3,5 nebo 4 a 5-ti žilové kabely s plastovou izolací bez pancíře. Např.: AYKY, CYKY, NAYY, N(A)YC(W)Y, NA2X2Y, E-A2X2Y. Konstrukce spojek Spojka je složena ze 4 nebo 5-ti vnitřních a jedné vnější teplem smrštitelné trubice. Spojovače jsou izolovány a utěsněny silnostěnnou trubicí, která je opatřena teplem tavitelným lepidlem. Vnější ochranu a utěsnění zajišťuje silnostěnná teplem smrštitelná trubice. Všechny spojky jsou navrženy tak, aby umožňovaly křížení žil kabelu. U spojek, dodávaných bez lisovacích nebo šroubovacích spojovačů, nesmí rozměry spojovače překročit maximální hodnoty uvedené v tabulkách. 4 8

4 Spojky pro kabely s plastovou izolací Spojky pro kabely s PVC izolací bez pancíře se šroubovacími spojovači Jmenovité napětí Průřez jádra Objednací číslo Rozměry (mm) Uo/U (kv) (mm 2 ) L D 1,5 6 POLJ-01/4X ,5 6 POLJ-01/5X 1-6* POLJ-01/4X POLJ-01/5X 4-16* ,6/ POLJ-01/4X POLJ-01/5X 10-35* POLJ-01/4X POLJ-01/4X POLJ-01/4X * Spojky je možno použít pro 4 a 5-ti žilové kabely. Upozornění: Spojky jsou navrženy pro spojovače dodávané v souboru, jiné spojovače nelze použít. Spojky bez spojovačů pro kabely s plastovou izolací bez pancíře Jmenovité Průřez jádra (mm 2 ) Objednací číslo Rozměry (mm) napětí Lisovací Šroubovací Spojovač max. Spojka Uo/U (kv) spojovače spojovače Délka Průměr L D pro použití s lisovacími i šroubovacími spojovači 1,5 10 SMOE ,5 10 SMOE CEE05 * SMOE ,6/ SMOE CEE05 * SMOE SMOE SMOE pro použití se šroubovacími spojovači SMOE SMOE CEE05 * ,6/ SMOE SMOE SMOE * Spojky s doplňkovým označením -CEE05 je možno použít pro 4 a 5-ti žilové kabely. Upozornění: Rozměry spojovačů nesmí přesáhnout údaje uvedené v tabulkách. Rozsahy průřezů jader v tabulkách platí pro všechny kabely s PVC izolací do 1 kv s lisovacími spojovači dle norem DIN nebo šroubovacími spojovači v rámci uvedených rozsahů použití. Spojky pro jiné typy kabelů ( např. s drátovým pancířem) jsou k dispozici na vyžádání. 4 9

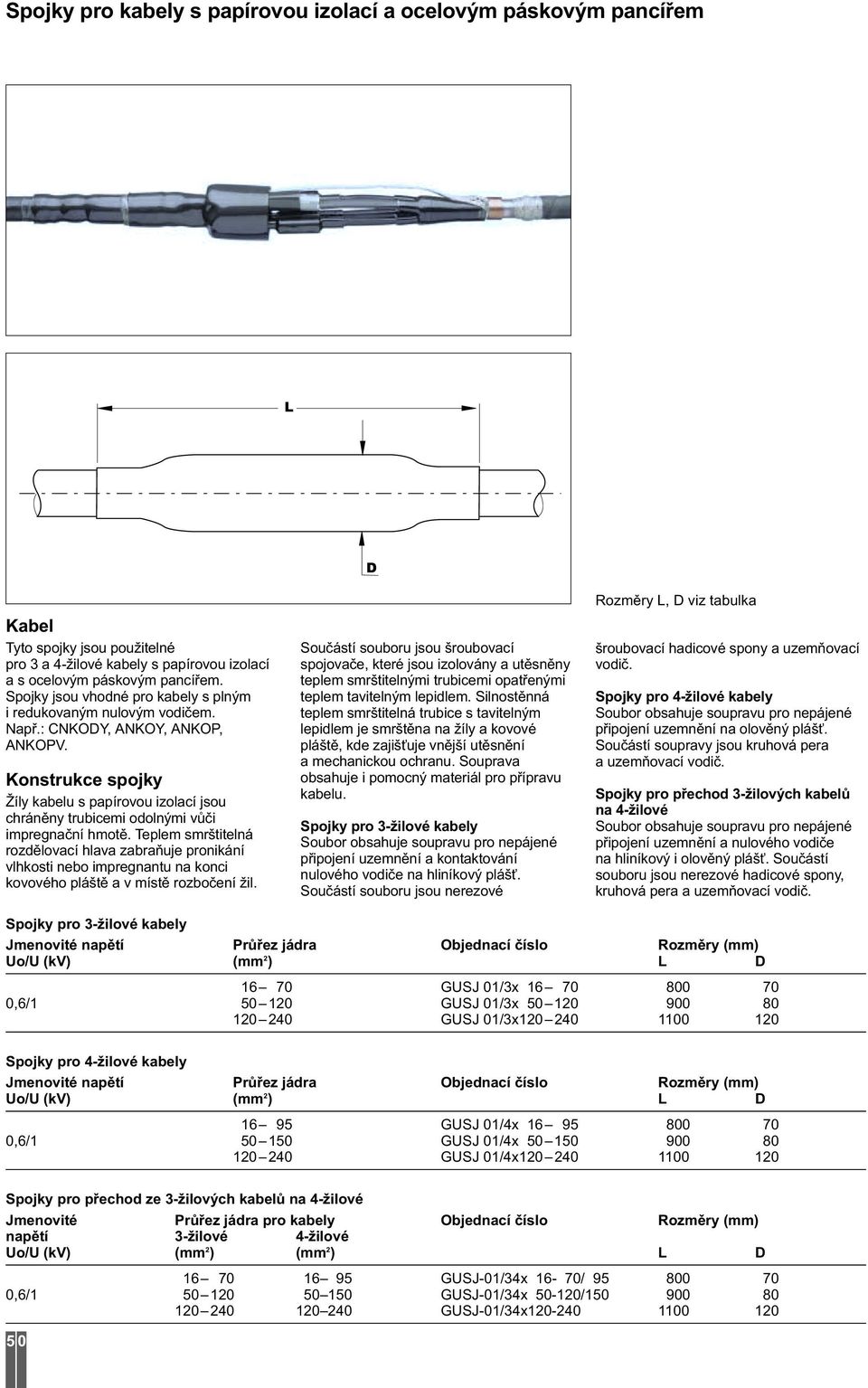

5 Spojky pro kabely s papírovou izolací a ocelovým páskovým pancířem L D Tyto spojky jsou použitelné pro 3 a 4-žilové kabely s papírovou izolací a s ocelovým páskovým pancířem. Spojky jsou vhodné pro kabely s plným iredukovaným nulovým vodičem. Např.: CNKODY, ANKOY, ANKOP, ANKOPV. Konstrukce spojky Žíly kabelu s papírovou izolací jsou chráněny trubicemi odolnými vůči impregnační hmotě. Teplem smrštitelná rozdělovací hlava zabraňuje pronikání vlhkosti nebo impregnantu na konci kovového pláště a v místě rozbočení žil. Součástí souboru jsou šroubovací spojovače, které jsou izolovány a utěsněny teplem smrštitelnými trubicemi opatřenými teplem tavitelným lepidlem. Silnostěnná teplem smrštitelná trubice s tavitelným lepidlem je smrštěna na žíly a kovové pláště, kde zajišťuje vnější utěsnění a mechanickou ochranu. Souprava obsahuje i pomocný materiál pro přípravu kabelu. Spojky pro 3-žilové kabely Soubor obsahuje soupravu pro nepájené připojení uzemnění a kontaktování nulového vodiče na hliníkový plášť. Součástí souboru jsou nerezové Rozměry L, D viz tabulka šroubovací hadicové spony a uzemňovací vodič. Spojky pro 4-žilové kabely Soubor obsahuje soupravu pro nepájené připojení uzemnění na olověný plášť. Součástí soupravy jsou kruhová pera a uzemňovací vodič. Spojky pro přechod 3-žilových kabelů na 4-žilové Soubor obsahuje soupravu pro nepájené připojení uzemnění a nulového vodiče na hliníkový i olověný plášť. Součástí souboru jsou nerezové hadicové spony, kruhová pera a uzemňovací vodič. Spojky pro 3-žilové kabely Jmenovité napětí Průřez jádra Objednací číslo Rozměry (mm) Uo/U (kv) (mm 2 ) L D GUSJ 01/3x ,6/ GUSJ 01/3x GUSJ 01/3x Spojky pro 4-žilové kabely Jmenovité napětí Průřez jádra Objednací číslo Rozměry (mm) Uo/U (kv) (mm 2 ) L D GUSJ 01/4x ,6/ GUSJ 01/4x GUSJ 01/4x Spojky pro přechod ze 3-žilových kabelů na 4-žilové Jmenovité Průřez jádra pro kabely Objednací číslo Rozměry (mm) napětí 3-žilové 4-žilové Uo/U (kv) (mm 2 ) (mm 2 ) L D GUSJ-01/34x 16-70/ ,6/ GUSJ-01/34x / GUSJ-01/34x

6 Přechodové spojky pro kabely s plastovou a kabely s papírovou izolací L Tyto spojky jsou určeny pro spojení 3; 3,5 a 4-žilových kabelů s papírovou a plastovou izolací do 1 kv s a nebo bez pancíře. Např.: ANKOY, ANKOP, ANKOPV AYKY, CYKY, NAYY, NA2X2Y, E-A2X2Y. Rozměry L, D viz tabulka Spojky se šroubovacími spojovači pro 3; 3,5 a 4-žilové kabely s papírovou izolací a 3,5 i 4-žilové kabely s plastovou izolací Jmenovité Průřez Objednací číslo pro kabely s papírovou izolací Rozměry (mm) napětí jádra Uo/U (kv) (mm 2 ) 3-žilové 3,5-žilové 4-žilové L D 0,6/1 D Konstrukce spojky Konec kabelu s papírovou izolací je utěsněn a přeměněn na kabel s plastovou izolací pomocí oleji odolných teplem smrštitelných trubic a rozdělovací hlavy. Spojovače jsou izolovány a utěsněny teplem smrštitelnými trubicemi uvnitř opatřenými teplem tavitelným lepidlem. Vnější utěsnění a mechanická ochrana jsou provedeny silnostěnnou teplem smrštitelnou trubicí. Spojky včetně spojovačů Soubor obsahuje soupravu pro nepájené připojení uzemnění a nulového vodiče na olověný nebo hliníkový plášť. Spojky bez spojovačů Při montáži na 3-žilové kabely je nutno připájet samostatný zemnící vodič na kovový plášť (vodič není součástí souboru) TRAJ-01/4x 10-35/4SB* TRAJ-01/4x 25-70/3SB* - TRAJ-01/4x 25-70/4SB* TRAJ-01/4x /3SB* TRAJ-01/3,5x ** TRAJ-01/4x /4SB* TRAJ-01/4x /3SB* TRAJ-01/3,5x ** TRAJ-01/4x /4SB* * Tyto spojky jsou určeny pro přechod na 4-žilové kabely s plastovou izolací ** Tyto spojky jsou určeny pro přechod na 3,5-žilové kabely s plastovou izolací Spojky bez spojovačů 4-žilový kabel s papírovou izolací na 4-žilový kabel s plastovou izolací pro použití s lisovacími spojovači Jmenovité napětí s plastovou izolací bez pancíře s plastovou izolací s pancířem Průřez jádra Objednací Průřez jádra Objednací Rozměry (mm) Uo/U (kv) (mm 2 ) číslo (mm 2 ) číslo L D EPKJ EPKJ ,6/ EPKJ EPKJ EPKJ EPKJ EPKJ EPKJ Upozornění: Lisovací spojovače nejsou součástí souboru. Spojky bez spojovačů pro 4-žilový kabel s papírovou izolací na 4-žilový kabel s plastovou izolací bez pancíře včetně nepájeného propojení uzemnění k použití se šroubovacími spojovači jsou k dispozici na vyžádání. 5 1

7 Elektroizolační kabelové uzávěry pro kabely s plastovou a papírovou izolací L D Rozměry L, D viz tabulka ové uzávěry slouží k utěsnění a izolovanému ukončení kabelu s plastovou nebo papírovou izolací bez pancíře. je možno po montáži uzávěru připojit na napětí. Např.: AYKY, CYKY, NAYY, NA2X2Y, E-A2X2Y, CNKOY, ANKOY. Konstrukce uzávěru Konce jednotlivých žil kabelu jsou utěsněny a izolovány teplem smrštitelnými uzávěry. Větší uzávěr chrání všechny žíly a utěsňuje je na plášti kabelu. Uzávěry pro kabely s pancířem nebo kovovým stíněním jsou k dispozici na vyžádání. Jmenovité napětí Průřez jádra Objednací číslo Rozměry (mm) Uo/U (kv) (mm 2 ) L D 0,6/ EPKE EPKE EPKE EPKE

8 Spojky pro ohebné kabely s pryžovou izolací Rozměry L, D viz tabulka Tyto spojky jsou určeny pro stíněné inestíněné ohebné kabely s pryžovou izolací. Maximální počet žil je 5. Např.: CGLG, CGSG, CGTU, CGGU, CGDU, H05RN-F, H05RR-F, H07RN-F. Konstrukce spojky Spojovače jsou izolovány a utěsněny ohebnými teplem smrštitelnými trubicemi uvnitř opatřenými teplem tavitelným lepidlem. Vnější ochrana a utěsnění jsou zajištěny pomocí ohebné silnostěnné teplem smrštitelné trubice uvnitř opatřené teplem tavitelným lepidlem. V prostoru mezi žílami a vnější plášťovou trubicí je použita pružná výplňová páska. Při spojení stíněných kabelů je přes tuto výplň navinuta měděná síťka. Nestíněné ohebné kabely Jmenovité napětí Průřez jádra Objednací číslo Rozměry (mm) Uo/U (kv) (mm 2 ) L D 1,5 2,5 EMKJ EMKJ ,6/ EMKJ EMKJ EMKJ Upozornění: Spojovače nejsou součástí souboru. Stíněné ohebné kabely Jmenovité napětí Průřez jádra Objednací číslo Rozměry (mm) Uo/U (kv) (mm 2 ) L D 1,5 2,5 EMKJ EMKJ ,6/ EMKJ EMKJ EMKJ Upozornění: Spojovače nejsou součástí souboru. 5 3

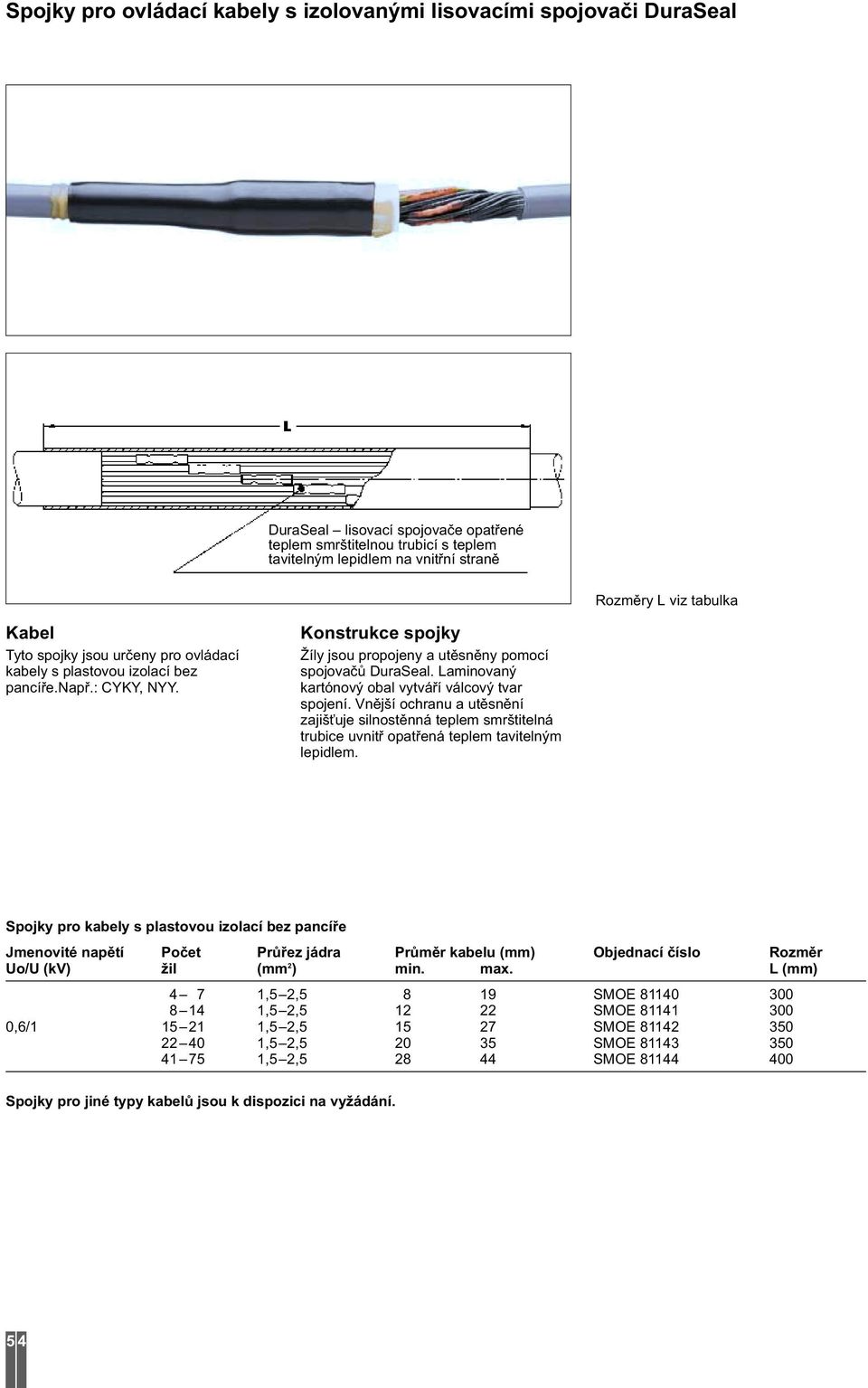

9 Spojky pro ovládací kabely s izolovanými lisovacími spojovači DuraSeal DuraSeal lisovací spojovače opatřené teplem smrštitelnou trubicí s teplem tavitelným lepidlem na vnitřní straně Rozměry L viz tabulka Tyto spojky jsou určeny pro ovládací kabely s plastovou izolací bez pancíře.např.: CYKY, NYY. Konstrukce spojky Žíly jsou propojeny a utěsněny pomocí spojovačů DuraSeal. Laminovaný kartónový obal vytváří válcový tvar spojení. Vnější ochranu a utěsnění zajišťuje silnostěnná teplem smrštitelná trubice uvnitř opatřená teplem tavitelným lepidlem. Spojky pro kabely s plastovou izolací bez pancíře Jmenovité napětí Počet Průřez jádra Průměr kabelu (mm) Objednací číslo Rozměr Uo/U (kv) žil (mm 2 ) min. max. L (mm) 4 7 1,5 2, SMOE ,5 2, SMOE ,6/ ,5 2, SMOE ,5 2, SMOE ,5 2, SMOE Spojky pro jiné typy kabelů jsou k dispozici na vyžádání. 5 4

10 DuraSeal předizolované lisovací spojovače a kabelová očka Použití Používají se k vodotěsnému spojování vodičů v elektroinstalacích nebo spojení jader ve spojkách. Zajišťují i utěsněná ukončení pomocí kabelových oček. Konstrukce Předizolovaný spojovač se skládá z lisovací trubičky, na niž je navléknuta teplem smrštitelná trubice z vnitřní strany opatřená teplem tavitelným lepidlem. ová očka se skládají z lisovacích oček, na kterých jsou navléknuty teplem smrštitelné trubice uvnitř opatřené teplem tavitelným lepidlem. Montáž Zvolíme správnou velikost spojovacího prvku. Konce vodičů odizolujeme v délce 7,5 mm. Při pokojové teplotě ještě nelepí vrstva tavitelného lepidla uvnitř trubičky, a proto lze konce vodičů snadno zasunout do spojovače. Izolované lisovací spojovače Nalisujeme spojovač nebo očko vhodnými lisovacími kleštěmi např. Raychem AD Lisovaný spoj zahřejeme horkovzdušným nástrojem tak, aby došlo k úplnému smrštění trubičky a vyniknutí teplem tavitelného lepidla z jejích konců. Lepidlo tím vyplní všechny prázdné prostory a spoj utěsní. Doporučujeme použít horkovzdušný nástroj Raychem HL1802E-230 V a reflektor HL1802E Průřez jádra (mm 2 ) Objednací číslo Barva Délka min. max. (mm) 0,5 1 DS červená 32 1,5 2,5 DS modrá DS žlutá 32 Upozornění: Spojovače jsou dodávány v krabičkách, krabička obsahuje 100 ks nebo 50 ks (pouze velikost 4-6 mm 2 ). Izolovaná kabelová očka Průřez jádra (mm 2 ) Objednací číslo Barva Vidlicový tvar Kruhový tvar min. max. d = 4 mm d = 4 mm d = 6 mm d = 8 mm 0,5 1 DF-2-40 DR-2-40 DR-2-60 DR-2-80 červená 1,5 2,5 DF-6-40 DR-6-40 DR-4-60 DR-6-80 modrá 4 6 DF-4-40 DR-4-40 DR-4-60 DR-4-80 žlutá Upozornění: Očka jsou dodávána v krabičkách, krabička obsahuje 100 ks nebo 50 ks (pouze velikost 4 6 mm 2 ). d = průměr otvoru 5 5

11 Odbočné spojky pro kabely s plastovou a papírovou izolací D L Tyto spojky jsou použitelné pro 4-žilové kabely s papírovou a plastovou izolací s a nebo bez pancíře do 240 mm 2. Např.: AYKY, CYKY, NAYY, NA2X2Y, E-A2X2Y, ANKOY, ANKOP, ANKOPV. Konstrukce spojky Spojka je navržena tak, aby mohla být montována pod napětím s použitím kruhové odbočné propichovací svorky. Prostor mezi žílami hlavního kabelu a okolo odbočné propichovací svorky je vyplněn těsnící a izolační hmotou. Vnější mechanickou ochranu a utěsnění zajišťuje vlákny zesílená smršťovací manžeta. Spojky pro kabely s pancířem obsahují navíc nepájený systém propojení uzemnění. y s papírovou izolací jsou utěsněny přídavnou oleji odolnou páskou a rozdělovací hlavou pro odbočující kabel. Rozměry L, D viz tabulka Typy vodičů: sm: Sektorový lanovaný se: Sektorový plný rm: Kruhový lanovaný re: Kruhový plný 5 6

12 Odbočné spojky pro kabely s plastovou a papírovou izolací Teplem smrštitelné odbočné spojky pro 4-žilové kabely s plastovou izolací včetně odbočné propichovací svorky Hellstern Jmenovité Hlavní kabel Odbočný kabel Objednací číslo Rozměry napětí rm/sm re/se rm/sm re/se L D Uo/U (kv) (mm 2 ) (mm 2 ) (mm 2 ) (mm 2 ) (mm) (mm) 5x 2,5 10 5x 2,5 10 SMOE 81601* SMOE 81426* BMHM B BMHM B ,6/ se BMHM C se BMHM D sm BMHM D / / BMHM D * Izolované spojovače pro jednotlivé žíly jsou součástí souboru. Samostatná těsnící souprava pro odbočení dvou kabelů je k dispozici na vyžádání. Teplem smrštitelné odbočné spojky pro 3,5-žilové kabely s plastovou izolací včetně odbočné propichovací svorky Hellstern Hlavní kabel Odbočný Objednací číslo Rozměry fázový vodič nulový vodič kabel L D rm/sm re/se rm/sm re/se rm/sm re/se (mm 2 ) (mm 2 ) (mm 2 ) (mm 2 ) (mm 2 ) (mm 2 ) (mm) (mm) BMHM B sm 70sm * 6 50 BMHM C ,6/1 185sm 95re 6 50* 6 50 BMHM D sm 120re 6 50* 6 50 BMHM D RE sm 120sm * 6 50 BMHM D SM * Není vhodné pro odbočný kabel o průřezu 50 mm 2 sm (sektor lanovaný). Samostatná těsnící souprava pro odbočení dvou kabelů je k dispozici na vyžádání. Teplem smrštitelné odbočné spojky bez odbočné propichovací svorky Jmenovité Průřez jádra Objednací číslo Průměr Rozměry napětí Hlavní kabel Odbočný kabel spojovače L D Uo/U (kv) (mm 2 ) (mm 2 ) (mm) (mm) (mm) Odbočné spojky pro kabely s plastovou izolací bez pancíře BMHM B ,6/ BMHM C BMHM D BMHM D Odbočné spojky pro hlavní kabel s papírovou izolací a odbočný kabel s plastovou izolací SMOE ,6/ SMOE SMOE Kruhové odbočné propichovací svorky Hellstern do průřezu 240 mm 2 je možno objednat samostatně viz str

13 Přímé a odbočné gelové spojky a opravné manžety pro kabely s plastovou izolací Tlak Gel Povrch Vlhkost Gelová těsnící technologie Možnost použití technologie PowerGel při teplotách v rozsahu od 40 C do +90 C s neomezenou skladovací dobou PowerGel je zesítěný silikonový gel Spojuje výhody pevných (tvarová paměť) a tekutých (smáčivost, možnost přizpůsobit se tvarům) těsnících materiálů Velmi vysoká tažnost a pružnost, vynikající životnost a izolační vlastnosti RayGel: přímé a odbočné spojky GelBox: přímá spojka GelWrap: přímá spojka a opravná manžeta 5 8

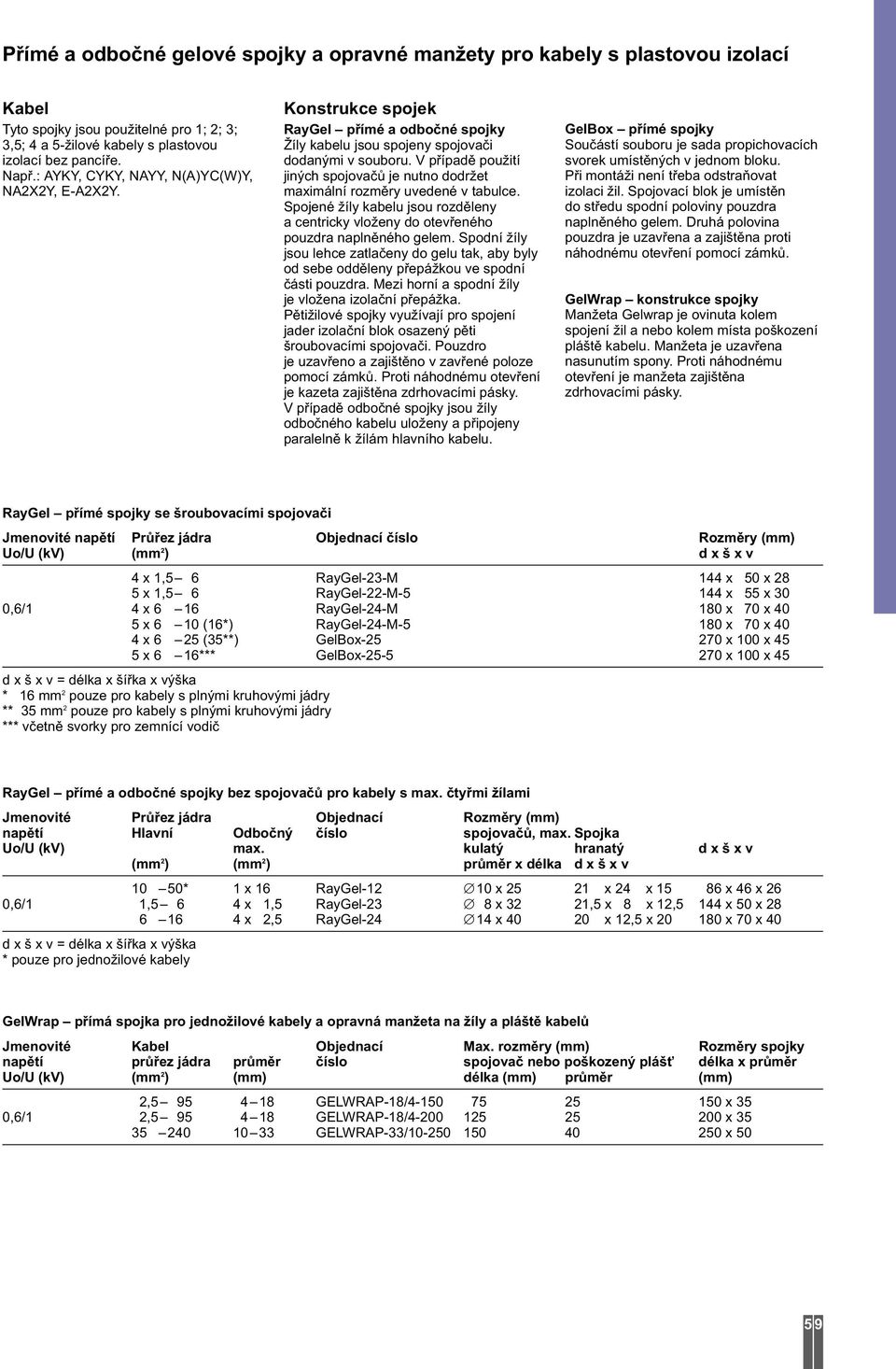

14 Přímé a odbočné gelové spojky a opravné manžety pro kabely s plastovou izolací Tyto spojky jsou použitelné pro 1; 2; 3; 3,5; 4 a 5-žilové kabely s plastovou izolací bez pancíře. Např.: AYKY, CYKY, NAYY, N(A)YC(W)Y, NA2X2Y, E-A2X2Y. Konstrukce spojek RayGel přímé a odbočné spojky Žíly kabelu jsou spojeny spojovači dodanými v souboru. V případě použití jiných spojovačů je nutno dodržet maximální rozměry uvedené v tabulce. Spojené žíly kabelu jsou rozděleny a centricky vloženy do otevřeného pouzdra naplněného gelem. Spodní žíly jsou lehce zatlačeny do gelu tak, aby byly od sebe odděleny přepážkou ve spodní části pouzdra. Mezi horní a spodní žíly je vložena izolační přepážka. Pětižilové spojky využívají pro spojení jader izolační blok osazený pěti šroubovacími spojovači. Pouzdro je uzavřeno a zajištěno v zavřené poloze pomocí zámků. Proti náhodnému otevření je kazeta zajištěna zdrhovacími pásky. V případě odbočné spojky jsou žíly odbočného kabelu uloženy a připojeny paralelně k žílám hlavního kabelu. GelBox přímé spojky Součástí souboru je sada propichovacích svorek umístěných v jednom bloku. Při montáži není třeba odstraňovat izolaci žil. Spojovací blok je umístěn do středu spodní poloviny pouzdra naplněného gelem. Druhá polovina pouzdra je uzavřena a zajištěna proti náhodnému otevření pomocí zámků. GelWrap konstrukce spojky Manžeta Gelwrap je ovinuta kolem spojení žil a nebo kolem místa poškození pláště kabelu. Manžeta je uzavřena nasunutím spony. Proti náhodnému otevření je manžeta zajištěna zdrhovacími pásky. RayGel přímé spojky se šroubovacími spojovači Jmenovité napětí Průřez jádra Objednací číslo Rozměry (mm) Uo/U (kv) (mm 2 ) d x š x v 4 x 1,5 6 RayGel-23-M 144 x 50 x 28 5 x 1,5 6 RayGel-22-M x 55 x 30 0,6/1 4 x 6 16 RayGel-24-M 180 x 70 x 40 5 x 6 10 (16*) RayGel-24-M x 70 x 40 4 x 6 25 (35**) GelBox x 100 x 45 5 x 6 16*** GelBox x 100 x 45 d x š x v = délka x šířka x výška * 16 mm 2 pouze pro kabely s plnými kruhovými jádry ** 35 mm 2 pouze pro kabely s plnými kruhovými jádry *** včetně svorky pro zemnící vodič RayGel přímé a odbočné spojky bez spojovačů pro kabely s max. čtyřmi žílami Jmenovité Průřez jádra Objednací Rozměry (mm) napětí Hlavní Odbočný číslo spojovačů, max. Spojka Uo/U (kv) max. kulatý hranatý d x š x v (mm 2 ) (mm 2 ) průměr x délka d x š x v 10 50* 1 x 16 RayGel x x 24 x x 46 x 26 0,6/1 1,5 6 4 x 1,5 RayGel-23 8 x 32 21,5 x 8 x 12,5 144 x 50 x x 2,5 RayGel x x 12,5 x x 70 x 40 d x š x v = délka x šířka x výška * pouze pro jednožilové kabely GelWrap přímá spojka pro jednožilové kabely a opravná manžeta na žíly a pláště kabelů Jmenovité Objednací Max. rozměry (mm) Rozměry spojky napětí průřez jádra průměr číslo spojovač nebo poškozený plášť délka x průměr Uo/U (kv) (mm 2 ) (mm) délka (mm) průměr (mm) 2, GELWRAP-18/ x 35 0,6/1 2, GELWRAP-18/ x GELWRAP-33/ x

15 Zalévané přímé spojky pro kabely s plastovou izolací do průřezu 25 mm 2 Tyto spojky jsou použitelné pro 3, 3,5 nebo 4 a 5-ti žilové kabely s plastovou izolací bez pancíře do průřezu 25 mm 2. Např.: AYKY, CYKY, NAYY, N(A)YC(W)Y, NA2X2Y, E-A2X2Y. Konstrukce spojek Spojka je složena z dělené průhledné polykarbonátové skořepiny odolné vůči nárazu. Obě poloviny robustní skořepiny mají na koncích těsnění z polymerové pěny. Po spojení kabelů lze obě poloviny skořepiny do sebe snadno a rychle zaklapnout. Plnícím otvorem v horní části je skořepina naplněna těsnící a izolační dvousložkovou zalévací hmotou Guroflex dodávanou v děleném hliníkovém sáčku. Bližší informace o zalévací hmotě Guroflex viz str. 63. Přímá spojka s kompaktní spojovací svorkou, zajišťující rozestup a izolaci žil, umožňuje rychlé a snadné spojení kabelů o průměru 13 mm 30 mm Přímé zalévané spojky bez nebo s přímou kompaktní svorkou a se zalévací hmotou Guroflex Jmenovité Průměr Průřez napětí kabelu jádra Objednací číslo Spojka (mm) Uo/U (kv) (mm) (mm 2 ) bez svorky se svorkou L H x 1,5 6 BV-0-GD BV-0-GD-KS ,6/ x 6 16 BV-1-GD BV-1-GD-KS x16 25 BV-2-GD BV-2-GD-KS Upozornění: Všechny rozměry kabelů odpovídají normě CENELEC HD 603; L vnější délka skořepiny, H vnější výška skořepiny Zalévané spojky Guro pro jiné typy kabelů a průřezy jader jsou k dispozici na vyžádání. 6 0

16 Zalévané odbočné spojky pro kabely s plastovou izolací do průřezu 25 mm 2 BAV-2U S odbočnou svorkovnicí GURO S plášťovými svorkami GURO Tyto spojky jsou použitelné pro 3,5, 4 a 5-ti žilové kabely s plastovou izolací bez pancíře do průřezu 25 mm 2. Např.: AYKY, CYKY, NAYY, N(A)YC(W)Y, NA2X2Y, E-A2X2Y.. Konstrukce spojek Spojka je složena z dělené průhledné polykarbonátové skořepiny odolné vůči nárazu. Obě poloviny robustní skořepiny mají na koncích těsnění z polymerové pěny. Po spojení kabelů lze obě poloviny skořepiny do sebe snadno a rychle zaklapnout. Plnícím otvorem v horní části je skořepina naplněna těsnící a izolační dvousložkovou zalévací hmotou Guroflex dodávanou v děleném hliníkovém sáčku. Bližší informace o zalévací hmotě Guroflex jsou na straně 63. Odbočné svorky umožňují snadné a rychlé spojení jader kabelů. Jsou k dispozici buď odbočné plášťové svorky na jednotlivé žíly, nebo kompaktní svorky zajišťující rozestup a izolaci jednotlivých žil. Spojku lze použít na kabely o průměru 10 mm 30 mm. Odbočné spojky s kompaktními nebo plášťovými svorkami Jmenovité Průřez jádra napětí Hlavní Odbočný Objednací číslo Spojka (mm) Uo/U (kv) (mm 2 ) (mm 2 ) L H s kompaktními svorkami Guro 4x x 4 25 BAV-2U-GD-KK2/ ,6/1 5x x 6 16 BAV-2U-GD-KK2/ nebo 5x x2,5 6 s 5 plášťovými svorkami 5x1,5 25 5x1,5 25 BAV-2U-GD- MC25U x x BAV-2U-GD- MC Upozornění: Všechny rozměry kabelů odpovídají normě CENELEC HD 603. L vnější délka skořepiny, H vnější výška skořepiny Odbočné spojky bez svorek Jmenovité Průřez jádra napětí průměr (mm) Hlavní Odbočný Objednací číslo Spojka (mm) Uo/U (kv) Main / branch (mm 2 ) (mm 2 ) L H 0,6/ x1,5 25 5x1,5 25 BAV-2U-GD Upozornění: Bližší informace k plášťovým svorkám Guro viz str. 64. L vnější délka skořepiny, H vnější výška skořepiny 6 1

17 Zalévané odbočné spojky pro kabely s plastovou izolací o průřezu 35 mm 2 až 240 mm 2 MM 5, MM 7 BAV 6, BAVC 7 Odbočná propichovací svorka Hellstern Tyto spojky jsou použitelné pro 3,5 a 4-žilové kabely s plastovou izolací bez pancíře do průřezu 240 mm 2. Např.: AYKY, CYKY, NAYY, N(A)YC(W)Y, NA2X2Y, E-A2X2Y. Konstrukce spojek průhledné polypropylenové skořepiny odolné vůči nárazu (MM 5, MM 7) nebo z dvoudílné průhledné polykarbonátové skořepiny odolné vůči nárazu (BAV) s vloženými ucpávkami z polymerové pěny pro utěsnění na plášti kabelů. Skořepiny jsou snadno a rychle montovatelné s možností přizpůsobit se různým průměrům kabelů. Spojky jsou dodávány s odbočnými kruhovými propichovacími svorkami Hellstern. Zalévací hmota Guroflex je dodávaná buď v děleném hliníkovém sáčku (D), nebo v plechové nádobě (C). Skořepiny lze plnit v různém sklonu a poloze. Spojky pokrývají rozsah průměrů kabelů od 27 mm do 65 mm. Provedení jader: sm: Sektorové lanované se: Sektorové plné rm: Kruhové lanované re: Kruhové plné Odbočné spojky s kruhovými propichovacími svorkami Hellstern Jmenovité Průřez jádra (mm 2 ) napětí hlavní nulový vodič odbočný Objednací číslo Spojka (mm) Uo/U (kv) rm, sm / re, se rm, sm / re, se rm, sm / re, se délka výška Odbočné spojky pro 4-žilové kabely / / 6 70 MM-5-GD / / 6 70 MM-5-GD / 185se 6 70 / 6 70 BAV-6-GD ,6/1 185 / 6 70 / 6 70 BAV-6-GD sm / 6 70 / 6 70 MM-7-GC / / MM-7-GC / / / BAV-C7-GC-CEE01** Odbočné spojky pro 3,5-žilové kabely / / / 6 70 MM-5-GD sm / 70sm / * / 6 50 BAV-6-GD sm / / 95re 6 50* / 6 50 MM-7-GC ,6/1 240sm / / 120re 6 50* / 6 50 MM-7-GC RE sm / 120sm / 6 50* / 6 50 MM-7-GC SM / / / BAV-C7-GC-CEE02** * Není vhodné pro odbočný kabel o průřezu 50 mm 2 sm. ** Odbočné spojky včetně jednojádrových šroubovacích spojovačů. Odbočné spojky bez kruhových propichovacích svorek Jmenovité Průměr Průřez jádra napětí průměr (mm) svorky hlavní odbočný Objednací Spojka (mm) Uo/U (kv) hlavní / odbočný max. (mm) (mm 2 ) (mm 2 ) číslo délka výška 0,6/ / x x 6 70 MM-5-GD / x x 6 95 BAV-6-GD / x x MM-7-GC / x x BAV-C7-GC Upozornění: Pro výběr typu spojky je důležitý průměr kabelu a kruhové odbočné svorky. Průřezy jader jsou zvoleny pro kabely dle normy CENELEC HD 603 v rozsahu kruhových odbočných propichovacích svorek. Více informací o kruhových odbočných propichovacích svorkách viz str. 65. Zalévané spojky pro jiné typy a průřezy kabelů jsou k dispozici na vyžádání.

18 Dvousložková ekologicky nezávadná zalévací hmota GUROFLEX Dvousložková zalévací hmota Guroflex v děleném hliníkovém sáčku Vlastnosti Guroflex je životnímu prostředí neškodná, za studena snadno zpracovatelná dvousložková zalévací hmota, jejímž základem je uhlovodíkový polymer. Zalévací hmotu Guroflex lze použít pro zalévání skořepin s dostatečnou mechanickou pevností, použitých pro spojování kabelů do 1 kv uložených v zemi. Guroflex lze použít na kabely s XLPE, PE, PVC a papírovou izolací. Guroflex má výborné izolační vlastnosti, zajišťuje vynikající utěsnění proti vodě a ochranu proti korozi. Při zpracování zalévací hmoty Guroflex není nutno Dvousložková zalévací hmota Guroflex v plechových nádobách používat žádná speciální bezpečnostní opatření a lze ji používat i při nízkých teplotách. Použití Zalévací hmota je dodávaná buď v děleném hliníkovém sáčku, nebo v plechových nádobách. Těsně před naplněním skořepiny spojky se smíchají obě složky zalévací hmoty a tím začne proces vytvrzování. Smíchanou zalévací hmotu je nutno zpracovat během 3-4 minut. Uložení a zasypání spojky lze provést okamžitě po naplnění skořepiny. Spojka naplněná zelenou zalévací hmotou Guroflex Technická data Elektrická pevnost: U d > 10 kv/mm Dielektrická konstanta: ε r ~ 4 Měrný odpor: Q D > :cm Hustota: ρ = 1,22 g/cm 3 Min. skladovací teplota: 20 C Min. teplota při montáži: 10 C Tvrdost Shore A: ~ 20 Skladovací doba: 2 roky při 23 C Barva: zelená Objednací číslo pro balení Obsah Hmotnost Množství vhodné v hliníkovém sáčku v plechových nádobách (~ l) (~ kg) pro spojky Guro GUROFLEX-D035 0,35 0,43 BV-0, BV-1 GUROFLEX-D055 0,55 0,67 BV-2 GUROFLEX-D080 0,8 0,98 BAV-2 GUROFLEX-D140 1,4 1,71 MM-5 GUROFLEX-D160 GUROFLEX-C160 1,6 1,95 VMY-405, MM-5 GUROFLEX-D170 GUROFLEX-C170 1,7 2,07 MM-5 GUROFLEX-D200 GUROFLEX-C200 2,0 2,44 BAV-5 GUROFLEX-D240 GUROFLEX-C245 2,45 2,99 BAV-6 GUROFLEX-C370 3,7 4,51 GUROFLEX-C490 4,9 5,98 VMP-600, MM-7 GUROFLEX-C570 5,7 6,95 BAV-C7, MM-7 GUROFLEX-C650 6,5 7,93 HMY-661-B, VMY-950 Upozornění: Jiná dodávaná množství zalévací hmoty jsou k dispozici na vyžádání. 6 3

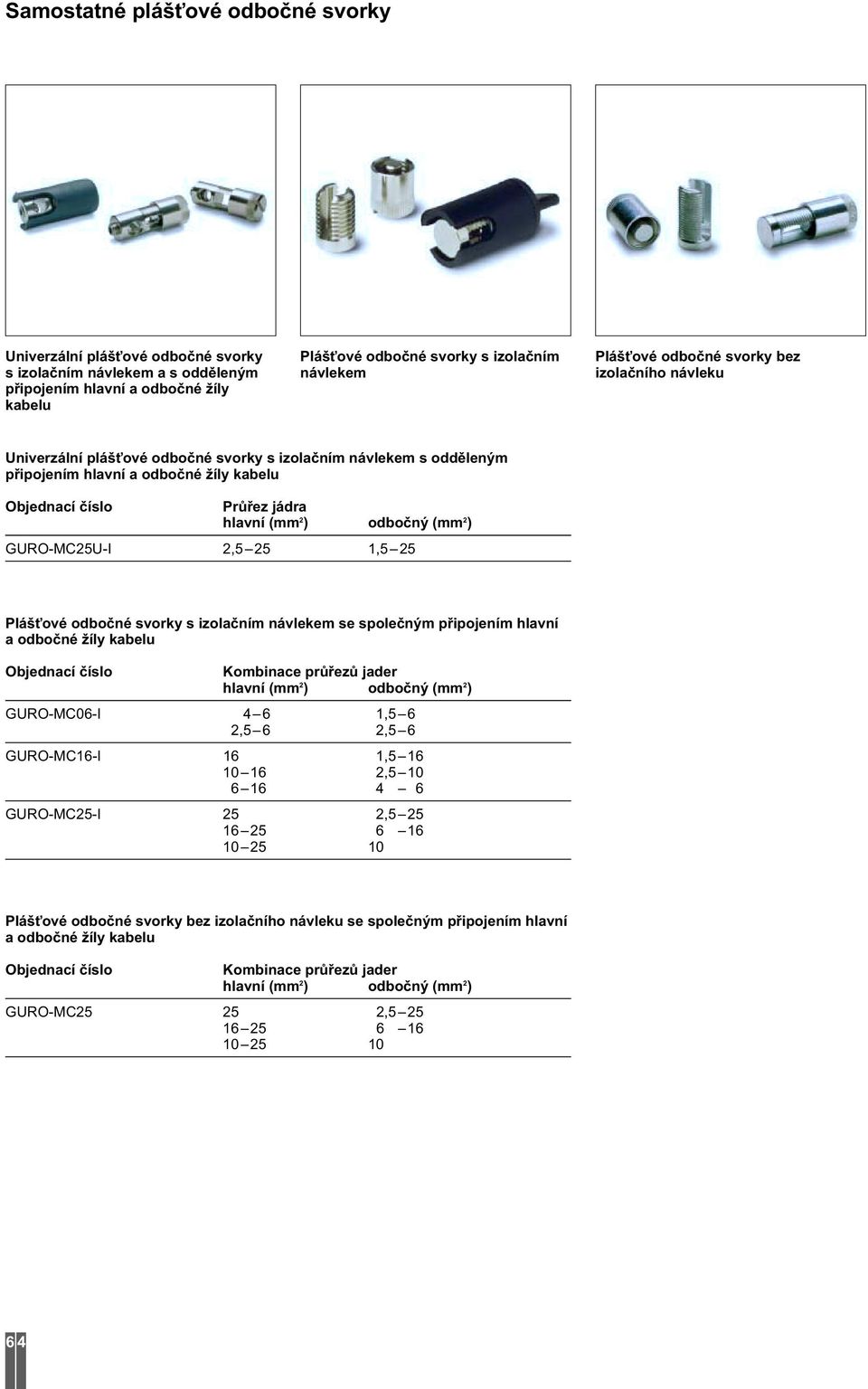

19 Samostatné plášťové odbočné svorky Univerzální plášťové odbočné svorky s izolačním návlekem a s odděleným připojením hlavní a odbočné žíly kabelu Plášťové odbočné svorky s izolačním návlekem Plášťové odbočné svorky bez izolačního návleku Univerzální plášťové odbočné svorky s izolačním návlekem s odděleným připojením hlavní a odbočné žíly kabelu Objednací číslo Průřez jádra hlavní (mm 2 ) odbočný (mm 2 ) GURO-MC25U-I 2,5 25 1,5 25 Plášťové odbočné svorky s izolačním návlekem se společným připojením hlavní a odbočné žíly kabelu Objednací číslo Kombinace průřezů jader hlavní (mm 2 ) odbočný (mm 2 ) GURO-MC06-I,54 6 1,5 6 2,5 6 2,5 6 GURO-MC16-I 16 1, , ,5 6 GURO-MC25-I 25 2, , Plášťové odbočné svorky bez izolačního návleku se společným připojením hlavní a odbočné žíly kabelu Objednací číslo Kombinace průřezů jader hlavní (mm 2 ) odbočný (mm 2 ) GURO-MC , ,

20 Kruhové odbočné propichovací svorky Hellstern Kruhové odbočné propichovací svorky Hellstern jsou navrženy pro jednoduchou a spolehlivou montáž při zachování maximální bezpečnosti práce při montáži na kabelových vedeních pod napětím. Svorky je možné použít na hliníkových nebo měděných, lanovaných nebo plných jádrech kabelů s PVC nebo XLPE izolací. Kompaktní konstrukce umožňuje montáž v zalévaných odbočných spojkách malých rozměrů a v teplem smrštitelných odbočných spojkách Raychem známých jako Rayligator. Montáž Po odstranění pláště kabelu jsou žíly odděleny izolačními klíny. Na žíly kabelu se přiloží obě poloviny spojovače a lehce se stáhnou spojovacími šrouby. Do otvorů pro odbočení se vloží odizolovaná jádra odbočného kabelu a připojí utažením šroubů. Obě části spojovače se stáhnou dohromady utahováním dvou spojovacích šroubů, přičemž kontaktní segmenty propíchnou hlavní izolaci jader kabelu. Vnější kovové části spojovače jsou při montáži izolované od potenciálu vodičů. Pro 4- i 3,5-žilové kabely. Kontaktní segmenty s omezením hloubky průniku. Drážkované dutiny pro odbočku. Není vyžadován momentový klíč. Parametry překračují požadavky normy VDE Materiál: Tělo: vysokopevnostní hliníková slitina Kontaktní segmenty: elektrolyticky pocínovaná mosaz Izolační díly: plast zesílený skelnými vlákny Šrouby: cínovaná vysokopevnostní ocel 12.9 Typy vodičů: sm: Sektorový lanovaný se: Sektorový plný rm: Kruhový lanovaný re: Kruhový plný Kruhové kabelové odbočné svorky propichovací pro 4-žilové kabely Objednací číslo Hlavní vodič Odbočný vodič Rozměry Imbus klíč č. Hmotnost standardní odbočka rm/sm re/se rm/sm re/se A / B / průměr spoj./ s trhacími (mm 2 ) (mm 2 ) (mm 2 ) (mm 2 ) (mm) odboč. (kg/100ks) šrouby HEL re / 87/ 96 6 / 5 42,4 HEL-4874 HEL-4874-AK / 87/ 96 6 / 5 42,4 HEL-6874 HEL-6874-AK / 87/ 96 6 / 5 42,6 HEL-6875 HEL-6875-AK / 87/ 96 6 / 5 42,2 HEL-6876 HEL-6876-AK / 87/100 6 / 5 44,6 HEL-6877 HEL-6877-AK / / 100/120/125 6 / 6 46, HEL se / 93/115 6 / 5 60,0 HEL se /115/124 8 / 5 69,4 HEL sm /115/124 8 / 5 69,4 HEL-5876 HEL-5876-AK / 87/ 98 6 / 5 46,0 HEL-5877 HEL-5877-AK / / 100/120/125 6 / 6 46, A-výška, B-šířka Kruhové kabelové odbočné svorky propichovací pro 3,5-žilové kabely s redukovaným průřezem nulového vodiče Objednací Hlavní Odbočný Rozměry Imbus Hmotnost číslo fázový vodič nulový vodič vodič A / B / průměr klíč č. spoj./ rm/sm re/se rm/sm re/se rm/sm re/se odboč. (mm 2 ) (mm 2 ) (mm 2 ) (mm 2 ) (mm 2 ) (mm 2 ) (mm) (mm) (kg/100ks) HEL / 87/ 96 6 / 5 42,2 HEL sm - 70sm * / 93/115 6 / 5 63,8 HEL sm - 95re 6 50* /115/124 8 / 5 73,2 HEL RE 240sm - 120re 6 50* /115/124 8 / 5 72,2 HEL SM 240sm - 120sm * /115/124 8 / 5 72,2 A-výška, B-šířka *Není vhodné pro odbočný vodič o průřezu 50 mm 2 sm. 6 5
