DIGITÁLNÍ VIDEO REKORDÉR UŽIVATELSKÝ NÁVOD 4/8/16 KANÁLŮ PDR-XM3K

Transkript

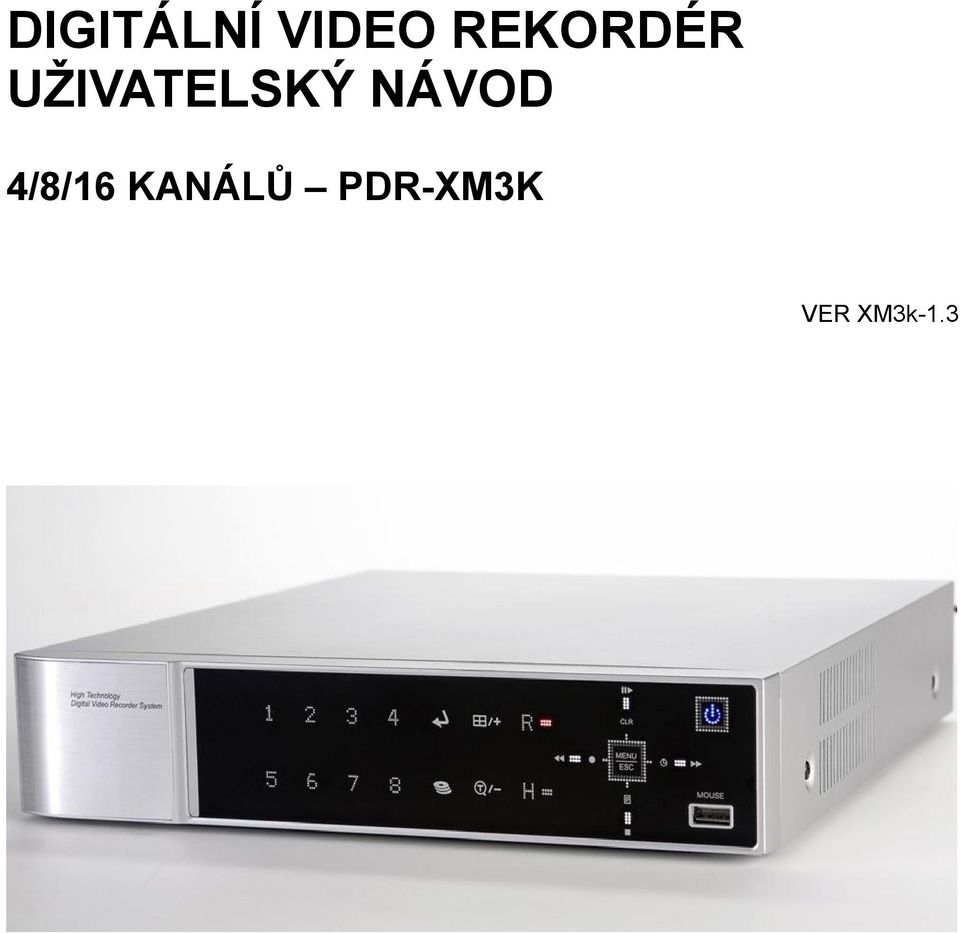

1 DIGITÁLNÍ VIDEO REKORDÉR UŽIVATELSKÝ NÁVOD 4/8/16 KANÁLŮ PDR-XM3K VER XM3k-1.3

2

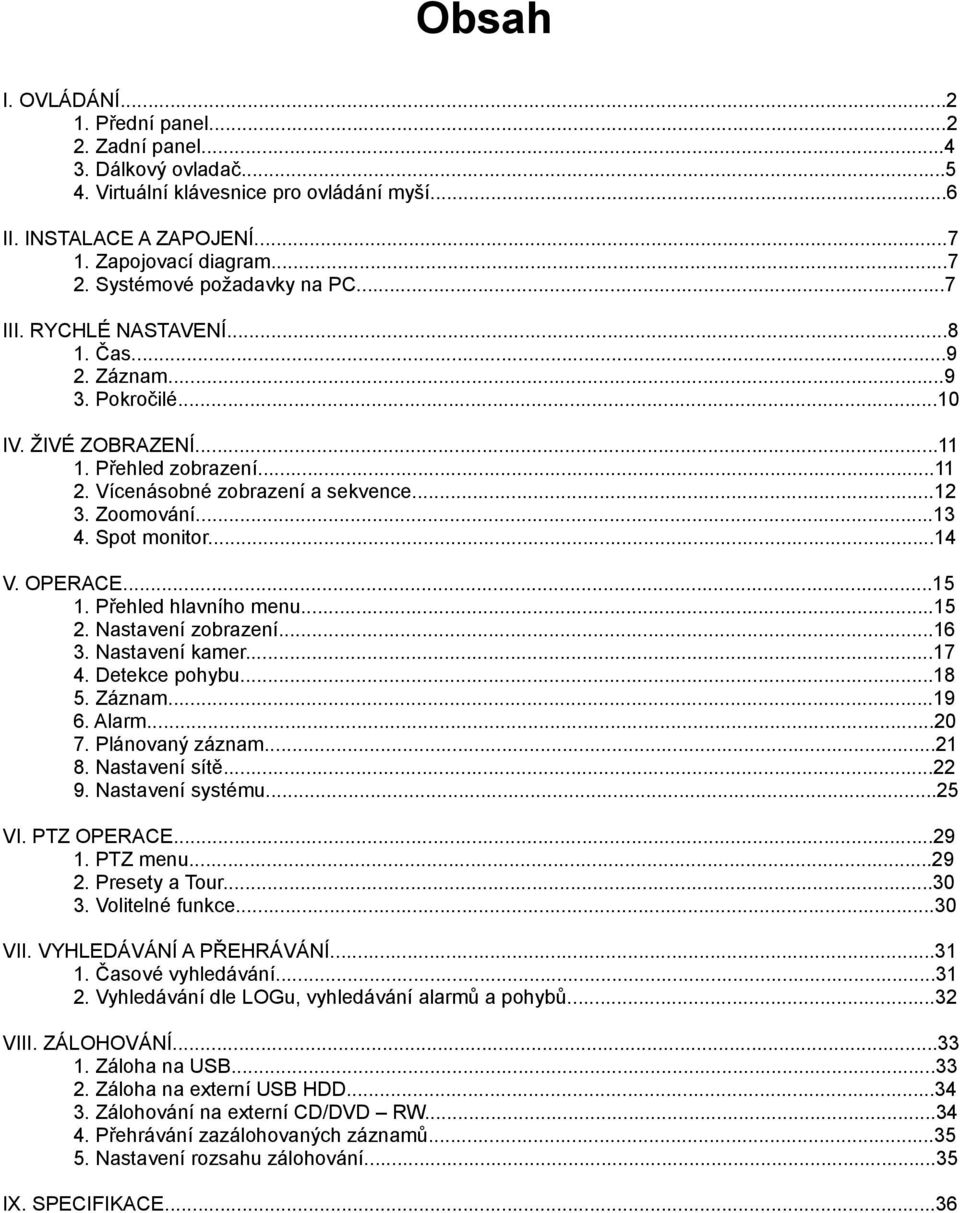

3 Obsah I. OVLÁDÁNÍ Přední panel Zadní panel Dálkový ovladač Virtuální klávesnice pro ovládání myší...6 II. INSTALACE A ZAPOJENÍ Zapojovací diagram Systémové požadavky na PC...7 III. RYCHLÉ NASTAVENÍ Čas Záznam Pokročilé...10 IV. ŽIVÉ ZOBRAZENÍ Přehled zobrazení Vícenásobné zobrazení a sekvence Zoomování Spot monitor...14 V. OPERACE Přehled hlavního menu Nastavení zobrazení Nastavení kamer Detekce pohybu Záznam Alarm Plánovaný záznam Nastavení sítě Nastavení systému...25 VI. PTZ OPERACE PTZ menu Presety a Tour Volitelné funkce...30 VII. VYHLEDÁVÁNÍ A PŘEHRÁVÁNÍ Časové vyhledávání Vyhledávání dle LOGu, vyhledávání alarmů a pohybů...32 VIII. ZÁLOHOVÁNÍ Záloha na USB Záloha na externí USB HDD Zálohování na externí CD/DVD RW Přehrávání zazálohovaných záznamů Nastavení rozsahu zálohování...35 IX. SPECIFIKACE...36

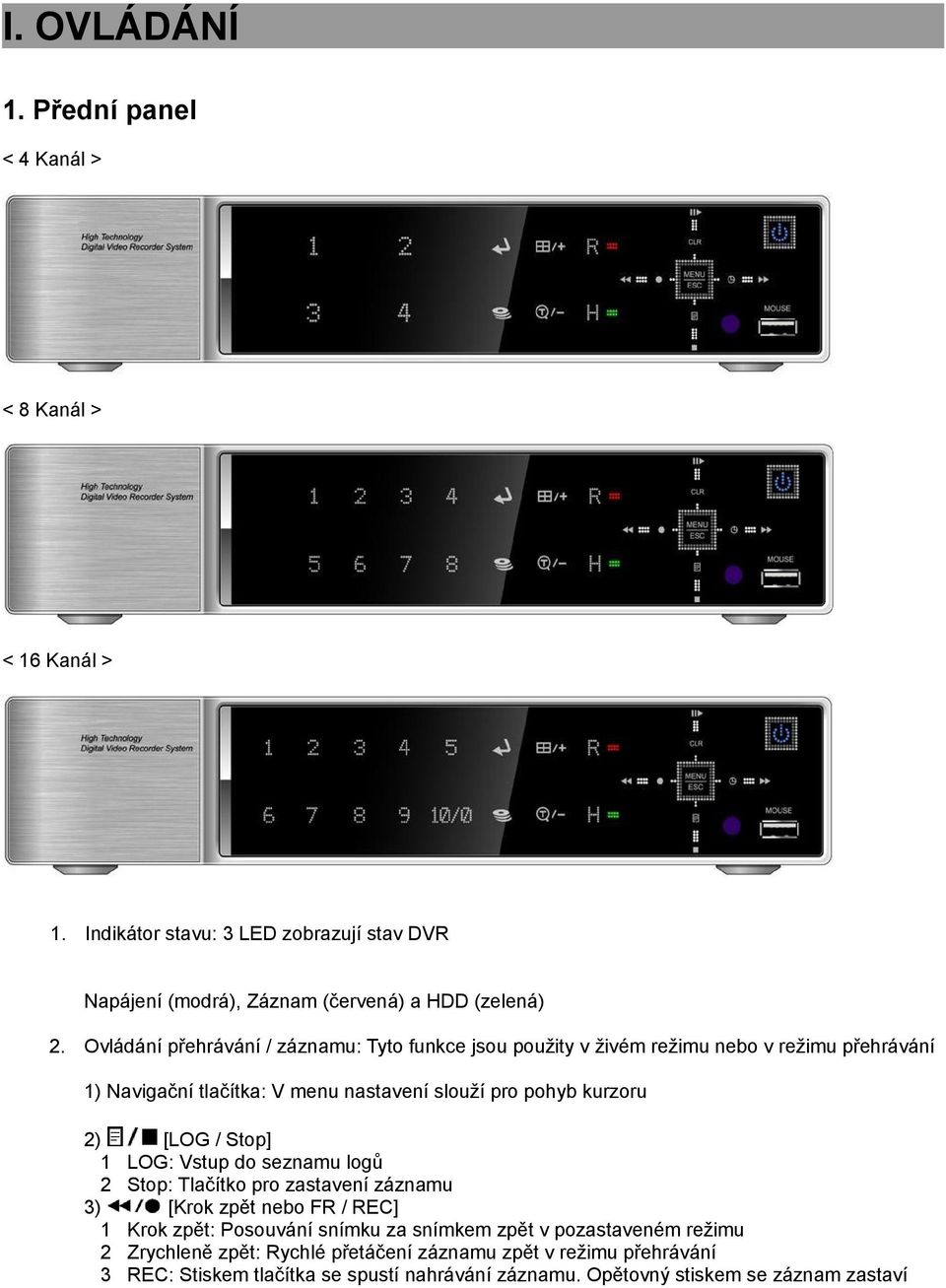

4 I. OVLÁDÁNÍ 1. Přední panel < 4 Kanál > < 8 Kanál > < 16 Kanál > 1. Indikátor stavu: 3 LED zobrazují stav DVR Napájení (modrá), Záznam (červená) a HDD (zelená) 2. Ovládání přehrávání / záznamu: Tyto funkce jsou použity v živém režimu nebo v režimu přehrávání 1) Navigační tlačítka: V menu nastavení slouží pro pohyb kurzoru 2) [LOG / Stop] 1 LOG: Vstup do seznamu logů 2 Stop: Tlačítko pro zastavení záznamu 3) [Krok zpět nebo FR / REC] 1 Krok zpět: Posouvání snímku za snímkem zpět v pozastaveném režimu 2 Zrychleně zpět: Rychlé přetáčení záznamu zpět v režimu přehrávání 3 REC: Stiskem tlačítka se spustí nahrávání záznamu. Opětovný stiskem se záznam zastaví

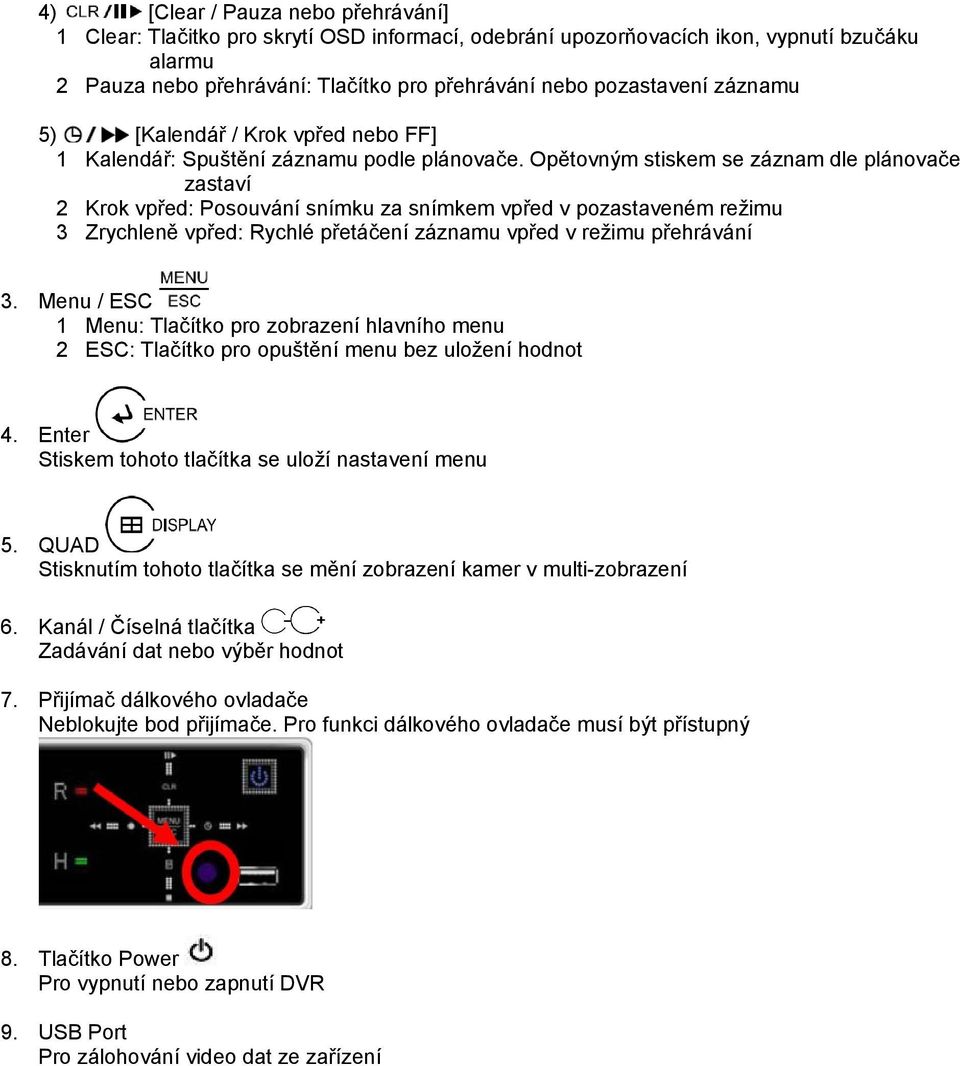

5 4) [Clear / Pauza nebo přehrávání] 1 Clear: Tlačitko pro skrytí OSD informací, odebrání upozorňovacích ikon, vypnutí bzučáku alarmu 2 Pauza nebo přehrávání: Tlačítko pro přehrávání nebo pozastavení záznamu 5) [Kalendář / Krok vpřed nebo FF] 1 Kalendář: Spuštění záznamu podle plánovače. Opětovným stiskem se záznam dle plánovače zastaví 2 Krok vpřed: Posouvání snímku za snímkem vpřed v pozastaveném režimu 3 Zrychleně vpřed: Rychlé přetáčení záznamu vpřed v režimu přehrávání 3. Menu / ESC 1 Menu: Tlačítko pro zobrazení hlavního menu 2 ESC: Tlačítko pro opuštění menu bez uložení hodnot 4. Enter Stiskem tohoto tlačítka se uloží nastavení menu 5. QUAD Stisknutím tohoto tlačítka se mění zobrazení kamer v multi-zobrazení 6. Kanál / Číselná tlačítka Zadávání dat nebo výběr hodnot 7. Přijímač dálkového ovladače Neblokujte bod přijímače. Pro funkci dálkového ovladače musí být přístupný 8. Tlačítko Power Pro vypnutí nebo zapnutí DVR 9. USB Port Pro zálohování video dat ze zařízení

6 2. Zadní panel ) Vstupní BNC konektory pro kamery 2) Mnitor (kompozitní výstup) 3) SPOT výstup 4) Audio vstup a výstup (RCA konektory) 5) VGA výstup 6) LAN (RJ-45) pro připojení do ethernetové sítě 7) Konektor pro připojení myši 8) Alarmové vstupy 9) Relé alarmové výstupy 10) RS-422 pro připojení PTZ kamer 11) RS-232C pro servisní účely 12) DC napájecí konektor 13) Zemnící svorka

7 3. Dálkový ovladač POWER CANCEL/ESC + BUTTON MENU - BUTTON DISPLY MODE ENTER/ZOOM RECORD PLAY REWIND/INFO STOP PTZ/STEP_BACK FAST FORWARD/LOG STEP_FORWARD/SPOT Numeric & Alphabetic TIME SEARCH

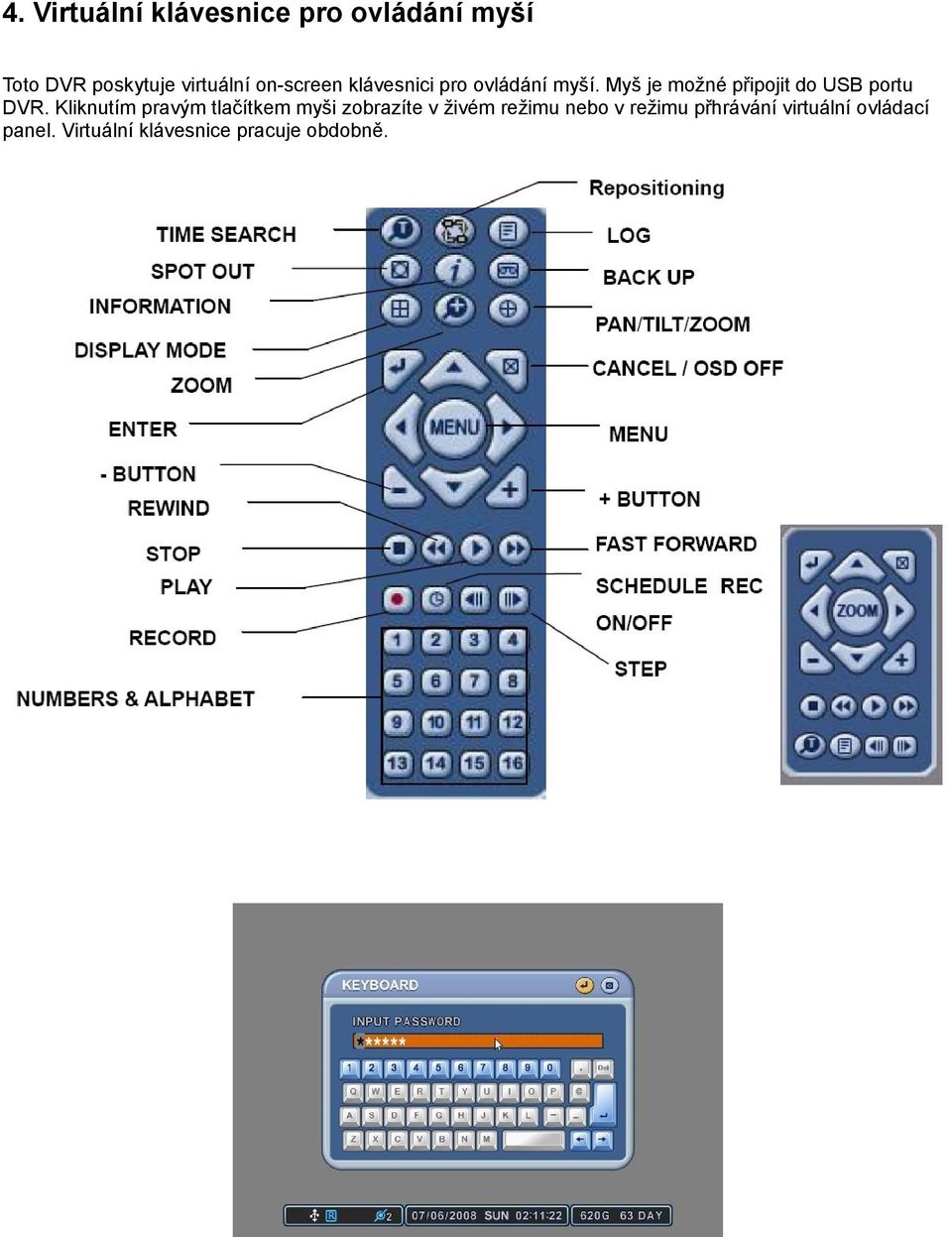

8 4. Virtuální klávesnice pro ovládání myší Toto DVR poskytuje virtuální on-screen klávesnici pro ovládání myší. Myš je možné připojit do USB portu DVR. Kliknutím pravým tlačítkem myši zobrazíte v živém režimu nebo v režimu přhrávání virtuální ovládací panel. Virtuální klávesnice pracuje obdobně.

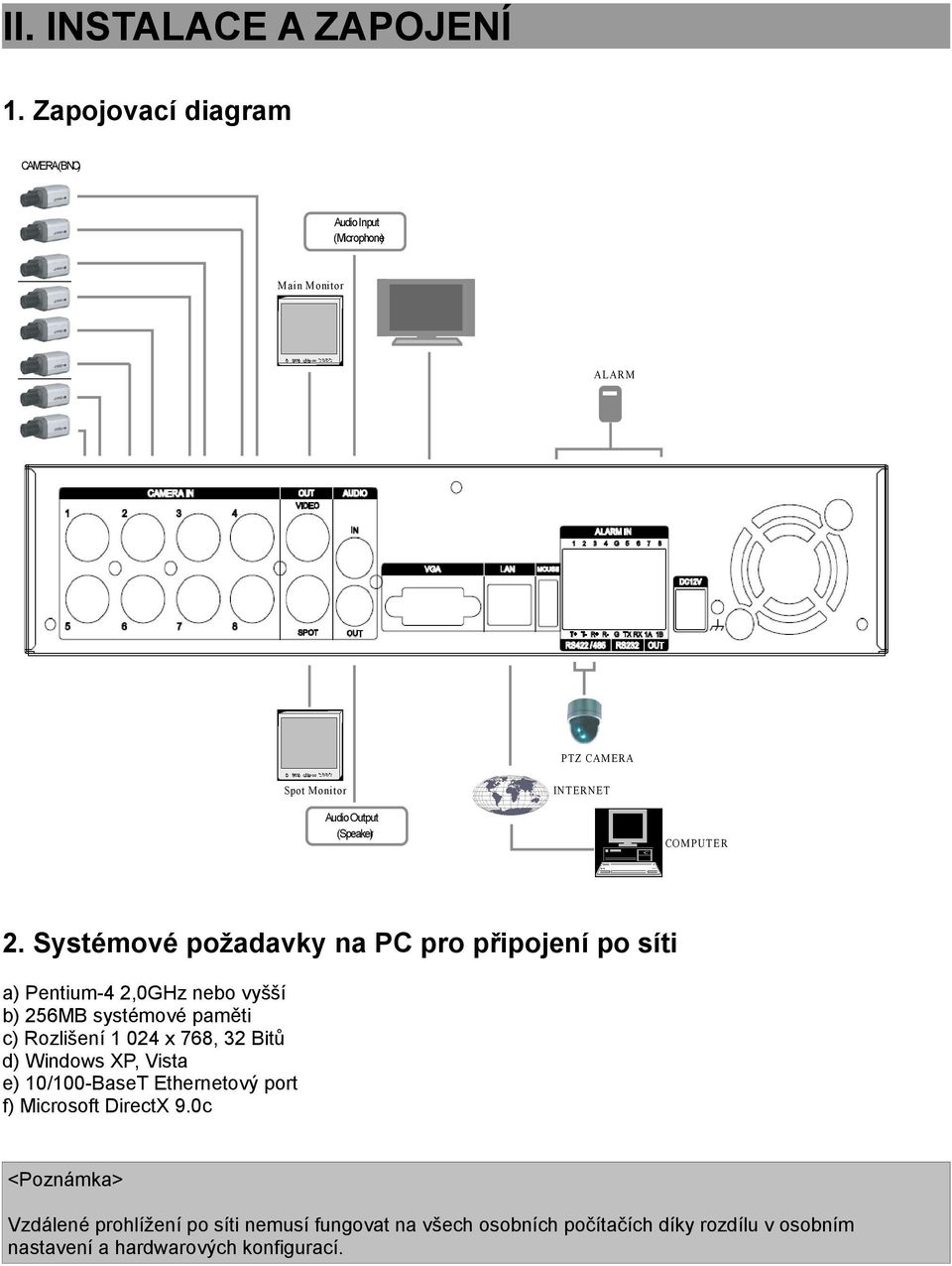

9 II. INSTALACE A ZAPOJENÍ 1. Zapojovací diagram CAMERA(BNC) AudioInput (Microphone) Main Monitor ALARM PTZ CAMERA Spot Monitor INTERNET AudioOutput (Speaker) CO M PUT E R 2. Systémové požadavky na PC pro připojení po síti a) Pentium-4 2,0GHz nebo vyšší b) 256MB systémové paměti c) Rozlišení x 768, 32 Bitů d) Windows XP, Vista e) 10/100-BaseT Ethernetový port f) Microsoft DirectX 9.0c <Poznámka> Vzdálené prohlížení po síti nemusí fungovat na všech osobních počítačích díky rozdílu v osobním nastavení a hardwarových konfigurací.

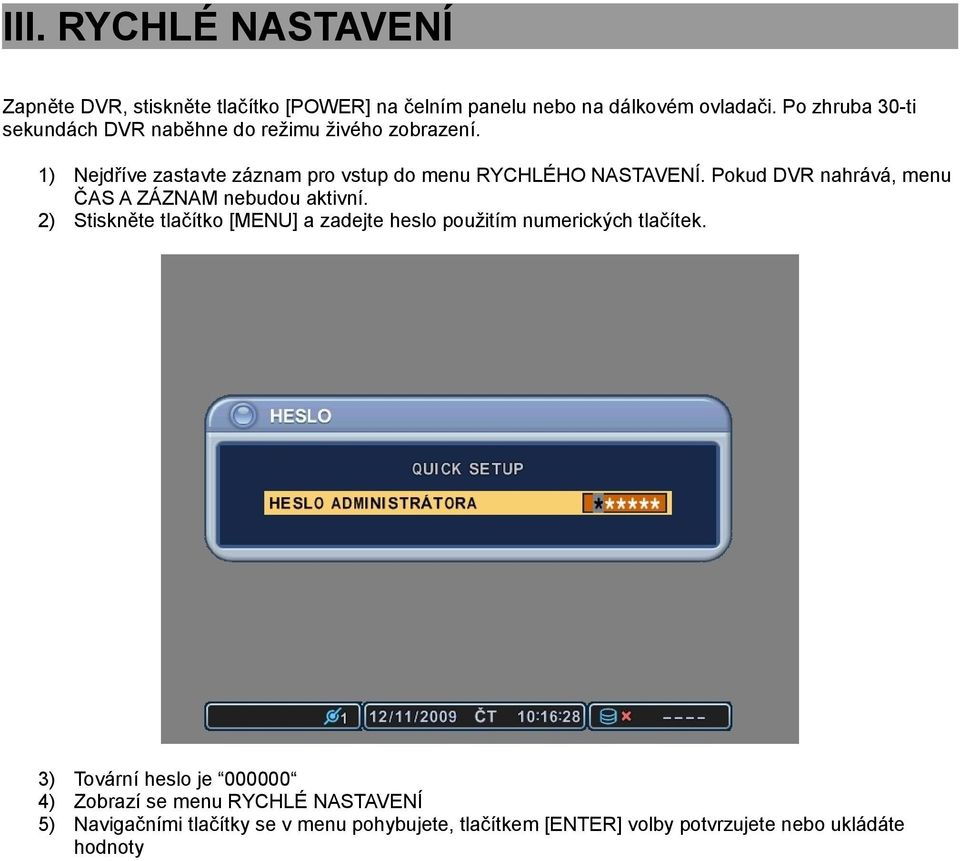

10 III. RYCHLÉ NASTAVENÍ Zapněte DVR, stiskněte tlačítko [POWER] na čelním panelu nebo na dálkovém ovladači. Po zhruba 30-ti sekundách DVR naběhne do režimu živého zobrazení. 1) Nejdříve zastavte záznam pro vstup do menu RYCHLÉHO NASTAVENÍ. Pokud DVR nahrává, menu ČAS A ZÁZNAM nebudou aktivní. 2) Stiskněte tlačítko [MENU] a zadejte heslo použitím numerických tlačítek. 3) Tovární heslo je ) Zobrazí se menu RYCHLÉ NASTAVENÍ 5) Navigačními tlačítky se v menu pohybujete, tlačítkem [ENTER] volby potvrzujete nebo ukládáte hodnoty

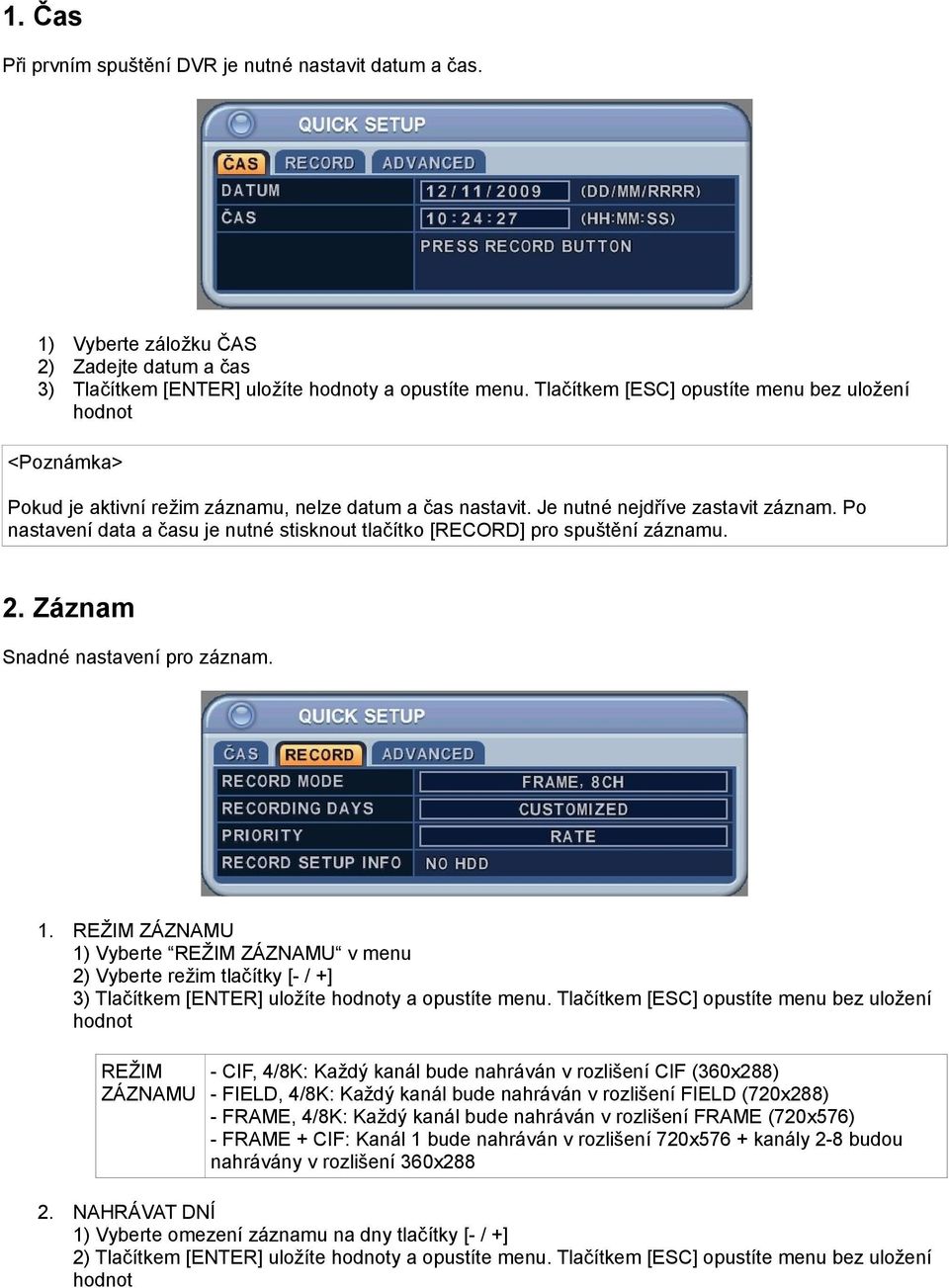

11 1. Čas Při prvním spuštění DVR je nutné nastavit datum a čas. 1) Vyberte záložku ČAS 2) Zadejte datum a čas 3) Tlačítkem [ENTER] uložíte hodnoty a opustíte menu. Tlačítkem [ESC] opustíte menu bez uložení hodnot <Poznámka> Pokud je aktivní režim záznamu, nelze datum a čas nastavit. Je nutné nejdříve zastavit záznam. Po nastavení data a času je nutné stisknout tlačítko [RECORD] pro spuštění záznamu. 2. Záznam Snadné nastavení pro záznam. 1. REŽIM ZÁZNAMU 1) Vyberte REŽIM ZÁZNAMU v menu 2) Vyberte režim tlačítky [- / +] 3) Tlačítkem [ENTER] uložíte hodnoty a opustíte menu. Tlačítkem [ESC] opustíte menu bez uložení hodnot REŽIM ZÁZNAMU - CIF, 4/8K: Každý kanál bude nahráván v rozlišení CIF (360x288) - FIELD, 4/8K: Každý kanál bude nahráván v rozlišení FIELD (720x288) - FRAME, 4/8K: Každý kanál bude nahráván v rozlišení FRAME (720x576) - FRAME + CIF: Kanál 1 bude nahráván v rozlišení 720x576 + kanály 2-8 budou nahrávány v rozlišení 360x NAHRÁVAT DNÍ 1) Vyberte omezení záznamu na dny tlačítky [- / +] 2) Tlačítkem [ENTER] uložíte hodnoty a opustíte menu. Tlačítkem [ESC] opustíte menu bez uložení hodnot

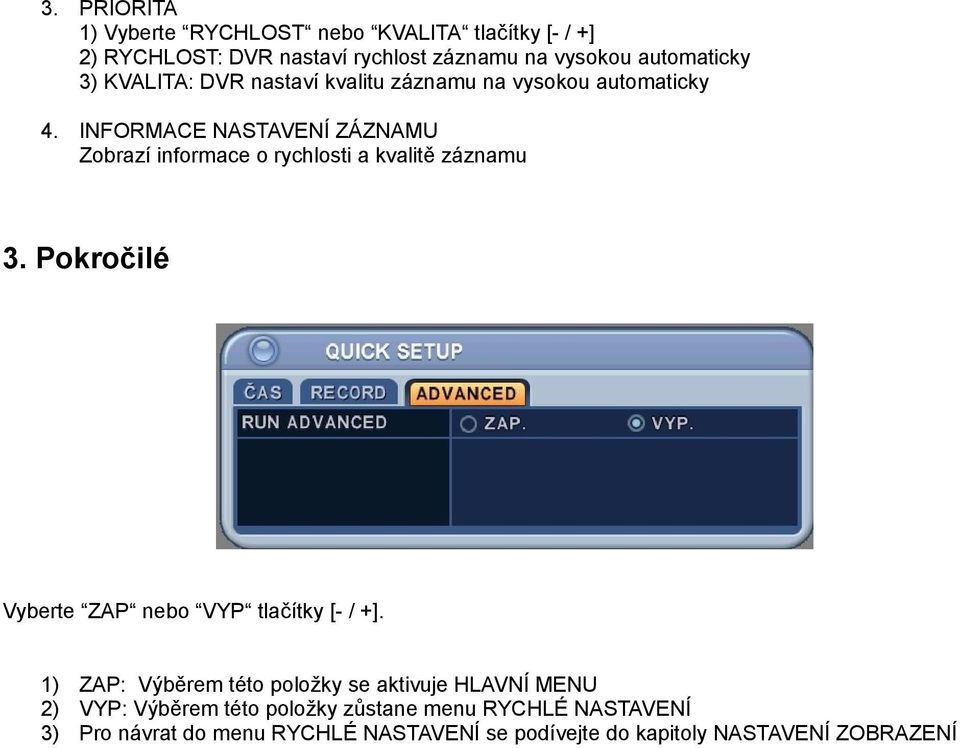

12 3. PRIORITA 1) Vyberte RYCHLOST nebo KVALITA tlačítky [- / +] 2) RYCHLOST: DVR nastaví rychlost záznamu na vysokou automaticky 3) KVALITA: DVR nastaví kvalitu záznamu na vysokou automaticky 4. INFORMACE NASTAVENÍ ZÁZNAMU Zobrazí informace o rychlosti a kvalitě záznamu 3. Pokročilé Vyberte ZAP nebo VYP tlačítky [- / +]. 1) ZAP: Výběrem této položky se aktivuje HLAVNÍ MENU 2) VYP: Výběrem této položky zůstane menu RYCHLÉ NASTAVENÍ 3) Pro návrat do menu RYCHLÉ NASTAVENÍ se podívejte do kapitoly NASTAVENÍ ZOBRAZENÍ

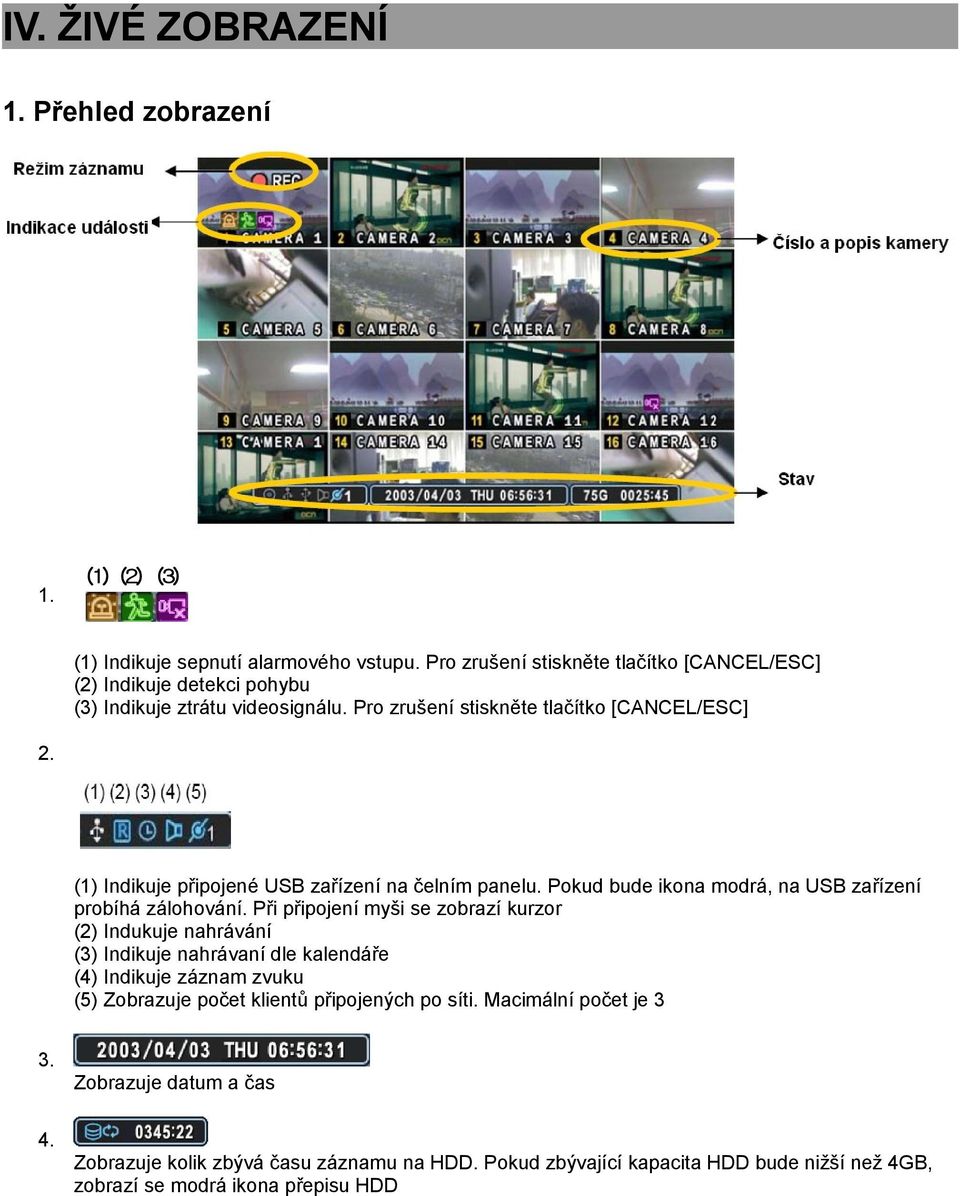

13 IV. ŽIVÉ ZOBRAZENÍ 1. Přehled zobrazení 1. (1) (2) (3) (1) Indikuje sepnutí alarmového vstupu. Pro zrušení stiskněte tlačítko [CANCEL/ESC] (2) Indikuje detekci pohybu (3) Indikuje ztrátu videosignálu. Pro zrušení stiskněte tlačítko [CANCEL/ESC] 2. (1) Indikuje připojené USB zařízení na čelním panelu. Pokud bude ikona modrá, na USB zařízení probíhá zálohování. Při připojení myši se zobrazí kurzor (2) Indukuje nahrávání (3) Indikuje nahrávaní dle kalendáře (4) Indikuje záznam zvuku (5) Zobrazuje počet klientů připojených po síti. Macimální počet je 3 3. Zobrazuje datum a čas 4. Zobrazuje kolik zbývá času záznamu na HDD. Pokud zbývající kapacita HDD bude nižší než 4GB, zobrazí se modrá ikona přepisu HDD

14 2. Vícenásobné zobrazení a sekvence 1. Zobrazení na celou obrazovku Vyberte jakoukoli kameru pro zobrazení na celou obrazovku číselnými tlačítky 2. Vícenásobné zobrazení a sekvenční zobrazení Stiskněte tlačítko [DISPLAY] pro aktivaci vícenásobného zobrazení. Dojde ke změně režimu zobrazení. Stisknete-li tlačítko [DISPLAY] na 1s spustí se celoobrazovková sekvence. Režim a čas sekvence jsou programovatelné. Pokud nebude režim sekvence aktivní, bude se měnit režim zobrazení. Quad(1,2,3,4) Quad(5,6,7,8) Quad(9,10,11,12) Quad(13,14,15,16) way 8-way(9 ~16) 8-way(1 ~9) 6-way(7~12) 6-way(1~6)

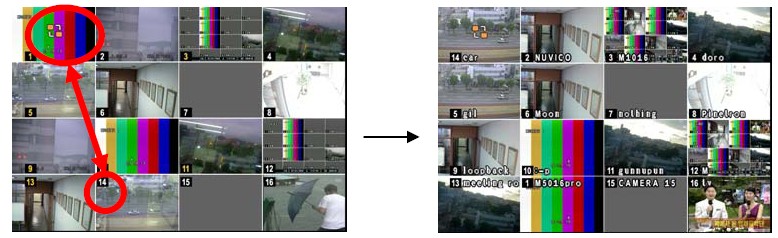

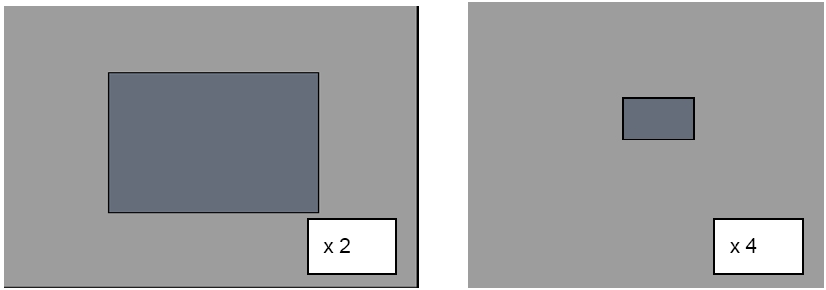

15 3. Změna pozic V živém zobrazení lze měnit pozice zobrazení kamer 1) Virtuální panel Stiskněte tlačítko na virtuálním panelu použitím myši. Poté se zobrazí ikona. Přesuňte ikonu na vybranou pozici navigačními tlačítky. Stiskněte číslo na numerické klávesnici pro výběr kamery. Stiskněte [ENTER] pro uložení a ukončení. 2) Myš Přetáhněte vybranou kameru do vybrané pozice 3. Zoomování V živém zobrazení nebo v přehrávání je možné provádět digitální zoom. 1. Pro aktivaci digitálního zoomu vyberte kameru a zobrazte ji na celý monitor 2. Stiskněte tlačítko [ZOOM] na DO. Zobrazí se plocha pro zoom 3. Přesuňte plochu navigačními tlačítky do vybrané pozice 4. Tlačítkem [+] obraz přiblížíte, tlačítkem [-] obraz oddálíte 5. Tlačítkem [ESC] se vrátíte do normálního režimu <Poznámka> Pokud se zmáčkne tlačítko [ZOOM] ve vícenásobném režimu robrazení (quad), zoom nebude fungovat.

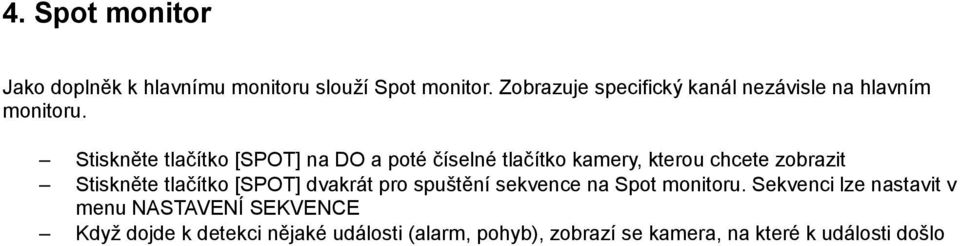

16 4. Spot monitor Jako doplněk k hlavnímu monitoru slouží Spot monitor. Zobrazuje specifický kanál nezávisle na hlavním monitoru. Stiskněte tlačítko [SPOT] na DO a poté číselné tlačítko kamery, kterou chcete zobrazit Stiskněte tlačítko [SPOT] dvakrát pro spuštění sekvence na Spot monitoru. Sekvenci lze nastavit v menu NASTAVENÍ SEKVENCE Když dojde k detekci nějaké události (alarm, pohyb), zobrazí se kamera, na které k události došlo

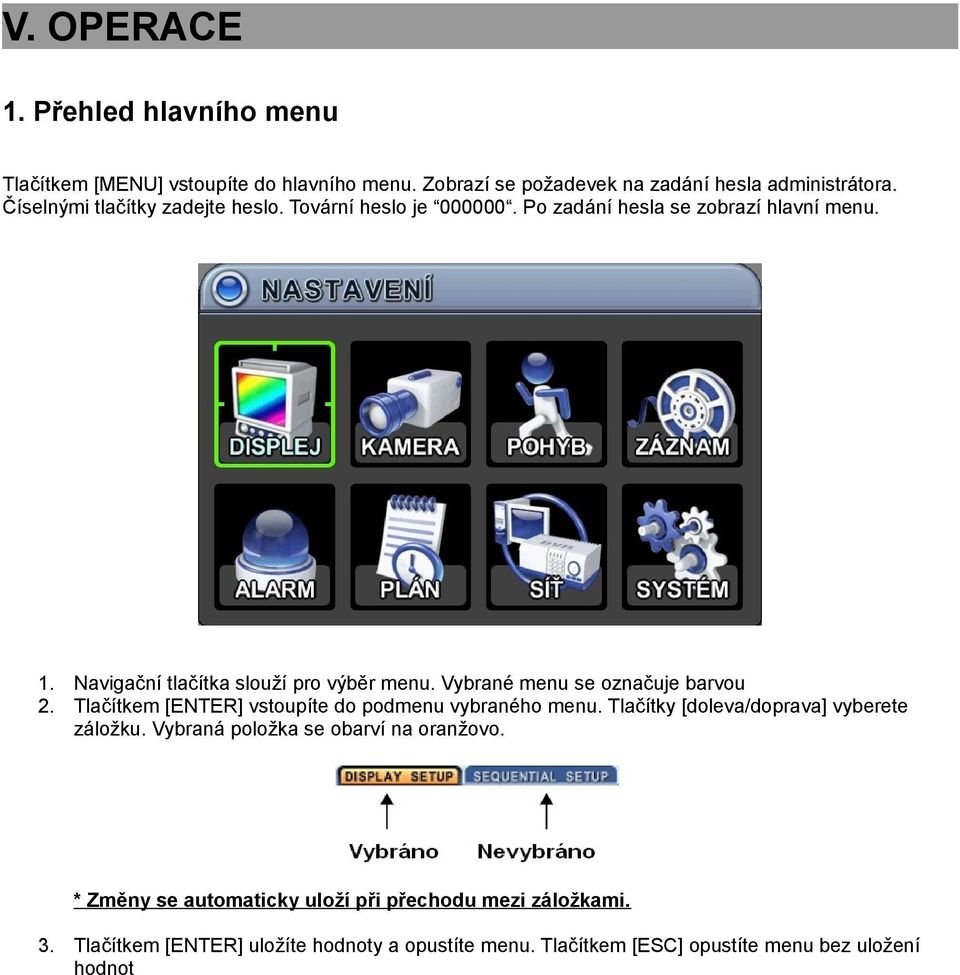

17 V. OPERACE 1. Přehled hlavního menu Tlačítkem [MENU] vstoupíte do hlavního menu. Zobrazí se požadevek na zadání hesla administrátora. Číselnými tlačítky zadejte heslo. Tovární heslo je Po zadání hesla se zobrazí hlavní menu. 1. Navigační tlačítka slouží pro výběr menu. Vybrané menu se označuje barvou 2. Tlačítkem [ENTER] vstoupíte do podmenu vybraného menu. Tlačítky [doleva/doprava] vyberete záložku. Vybraná položka se obarví na oranžovo. * Změny se automaticky uloží při přechodu mezi záložkami. 3. Tlačítkem [ENTER] uložíte hodnoty a opustíte menu. Tlačítkem [ESC] opustíte menu bez uložení hodnot

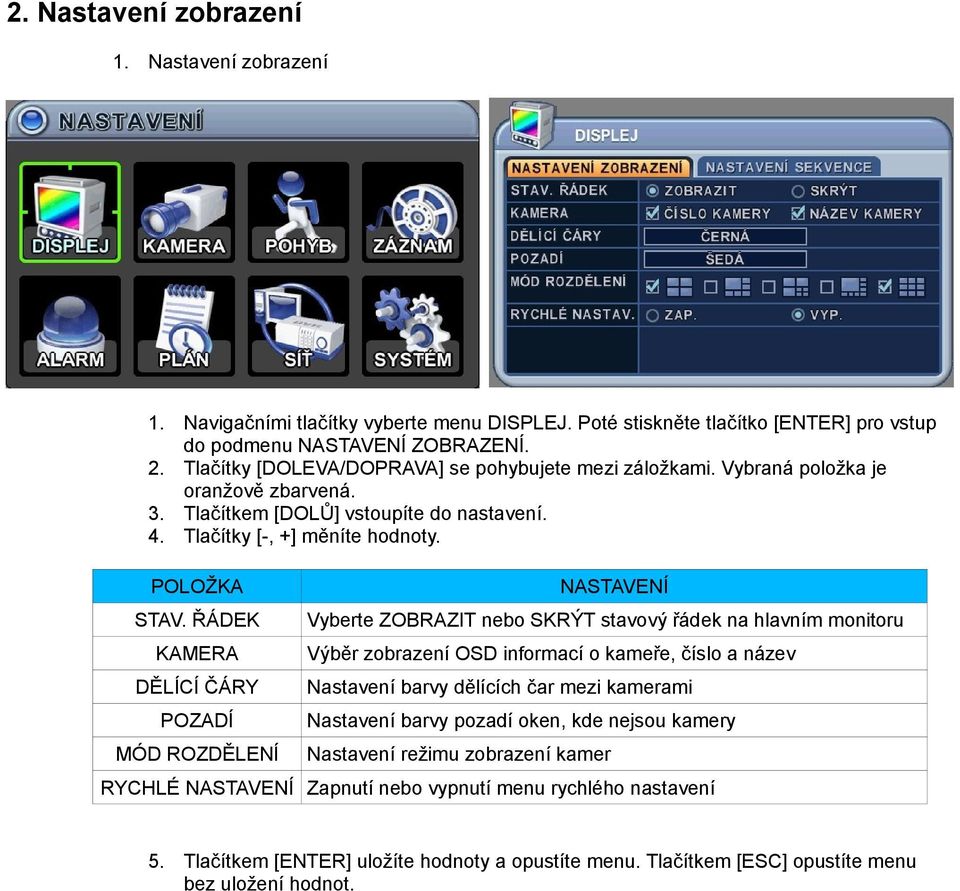

18 2. Nastavení zobrazení 1. Nastavení zobrazení 1. Navigačními tlačítky vyberte menu DISPLEJ. Poté stiskněte tlačítko [ENTER] pro vstup do podmenu NASTAVENÍ ZOBRAZENÍ. 2. Tlačítky [DOLEVA/DOPRAVA] se pohybujete mezi záložkami. Vybraná položka je oranžově zbarvená. 3. Tlačítkem [DOLŮ] vstoupíte do nastavení. 4. Tlačítky [-, +] měníte hodnoty. POLOŽKA STAV. ŘÁDEK KAMERA DĚLÍCÍ ČÁRY POZADÍ MÓD ROZDĚLENÍ NASTAVENÍ Vyberte ZOBRAZIT nebo SKRÝT stavový řádek na hlavním monitoru Výběr zobrazení OSD informací o kameře, číslo a název Nastavení barvy dělících čar mezi kamerami Nastavení barvy pozadí oken, kde nejsou kamery Nastavení režimu zobrazení kamer RYCHLÉ NASTAVENÍ Zapnutí nebo vypnutí menu rychlého nastavení 5. Tlačítkem [ENTER] uložíte hodnoty a opustíte menu. Tlačítkem [ESC] opustíte menu bez uložení hodnot.

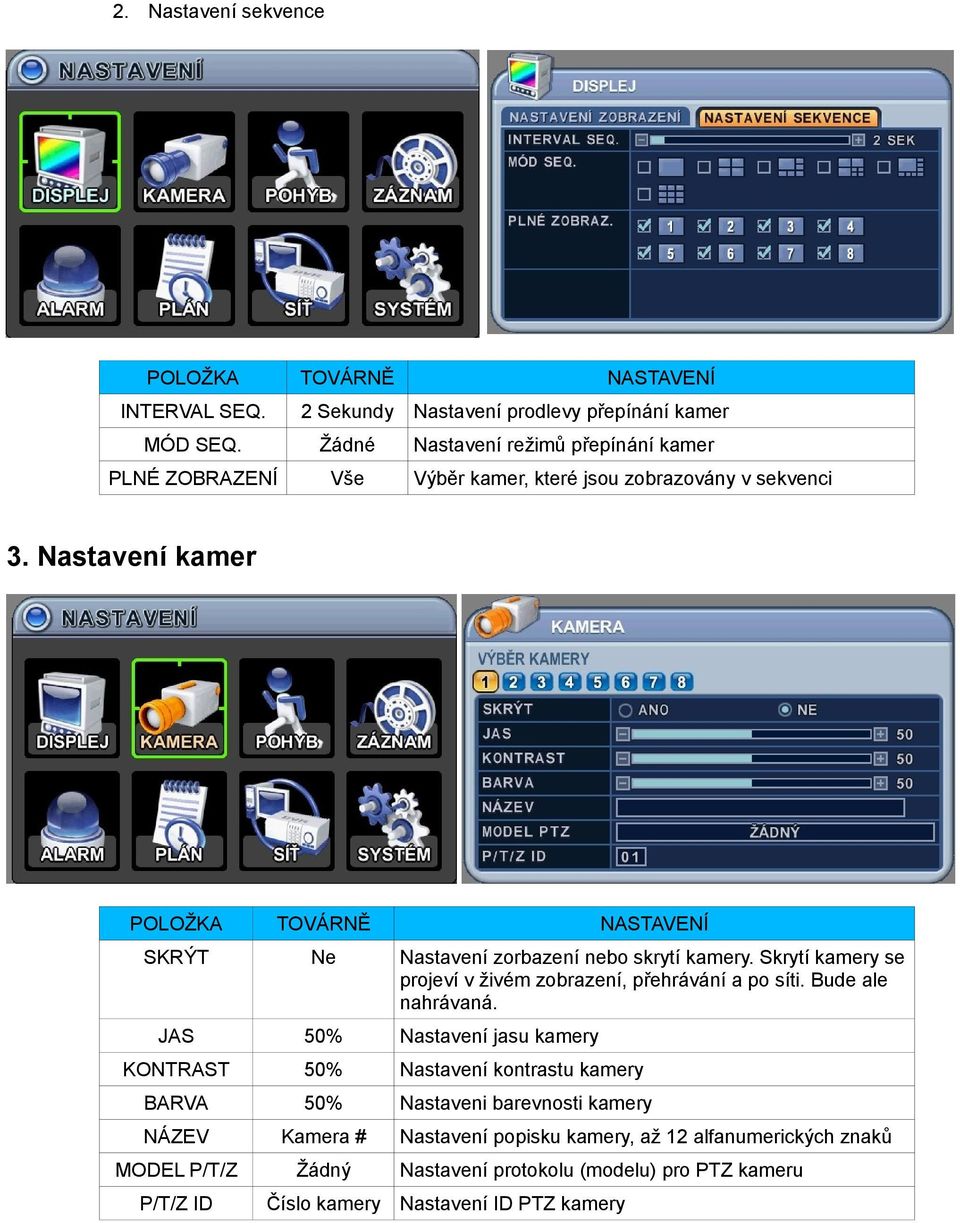

19 2. Nastavení sekvence POLOŽKA TOVÁRNĚ NASTAVENÍ INTERVAL SEQ. 2 Sekundy Nastavení prodlevy přepínání kamer MÓD SEQ. Žádné Nastavení režimů přepínání kamer PLNÉ ZOBRAZENÍ Vše Výběr kamer, které jsou zobrazovány v sekvenci 3. Nastavení kamer POLOŽKA TOVÁRNĚ NASTAVENÍ SKRÝT Ne Nastavení zorbazení nebo skrytí kamery. Skrytí kamery se projeví v živém zobrazení, přehrávání a po síti. Bude ale nahrávaná. JAS 50% Nastavení jasu kamery KONTRAST 50% Nastavení kontrastu kamery BARVA 50% Nastaveni barevnosti kamery NÁZEV Kamera # Nastavení popisku kamery, až 12 alfanumerických znaků MODEL P/T/Z Žádný Nastavení protokolu (modelu) pro PTZ kameru P/T/Z ID Číslo kamery Nastavení ID PTZ kamery

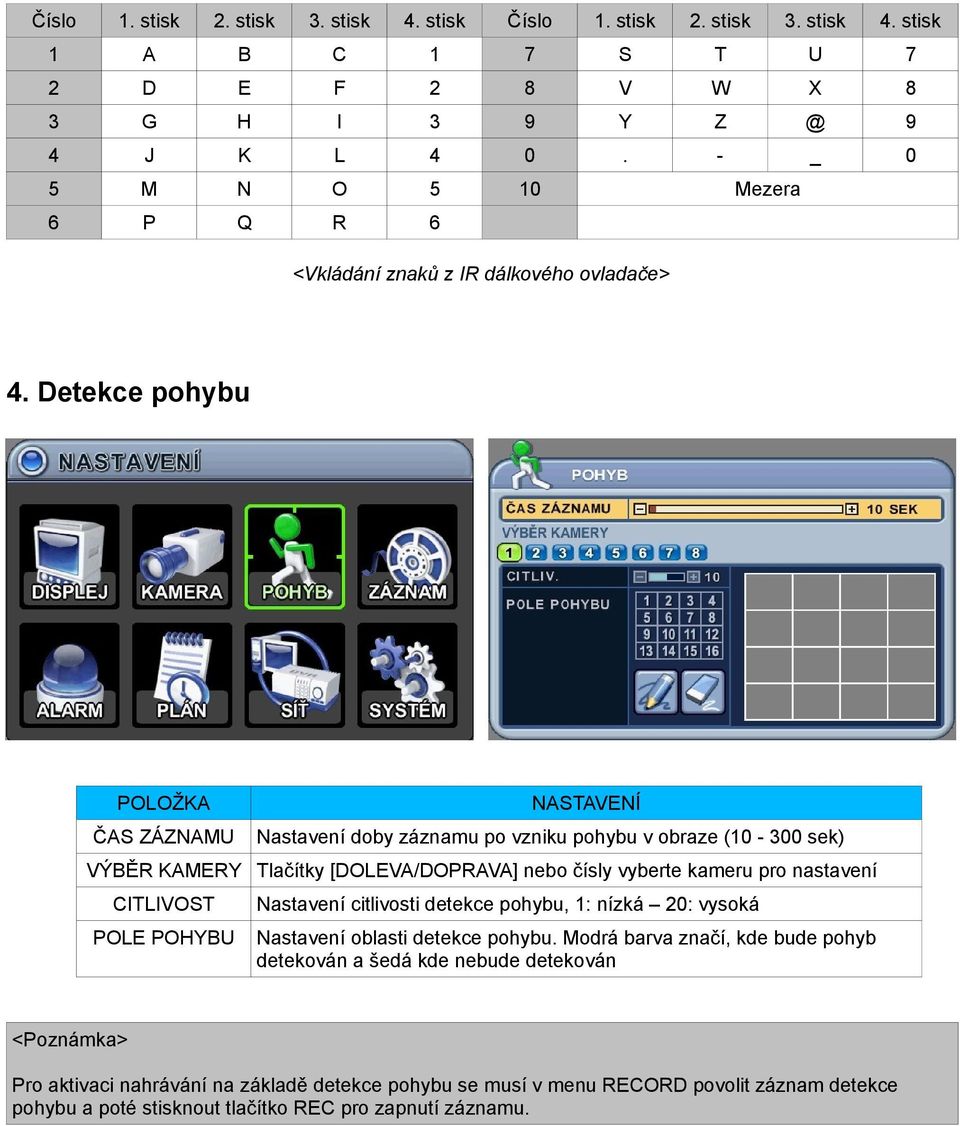

20 Číslo 1. stisk 2. stisk 3. stisk 4. stisk Číslo 1. stisk 2. stisk 3. stisk 4. stisk 1 A B C 1 7 S T U 7 2 D E F 2 8 V W X 8 3 G H I 3 9 Y 9 4 J K L _ 0 5 M N O 5 10 Mezera 6 P Q R 6 <Vkládání znaků z IR dálkového ovladače> 4. Detekce pohybu POLOŽKA ČAS ZÁZNAMU VÝBĚR KAMERY CITLIVOST POLE POHYBU NASTAVENÍ Nastavení doby záznamu po vzniku pohybu v obraze ( sek) Tlačítky [DOLEVA/DOPRAVA] nebo čísly vyberte kameru pro nastavení Nastavení citlivosti detekce pohybu, 1: nízká 20: vysoká Nastavení oblasti detekce pohybu. Modrá barva značí, kde bude pohyb detekován a šedá kde nebude detekován <Poznámka> Pro aktivaci nahrávání na základě detekce pohybu se musí v menu RECORD povolit záznam detekce pohybu a poté stisknout tlačítko REC pro zapnutí záznamu.

21 5. Záznam POLOŽKA POUŽITÍ KVALITA RYCHLOST ZVUK POHYB NASTAVENÍ Povolení nebo zakázání záznamu kamery Nastavení kvality záznamu Nastavení rychlosti snímkování záznamu. Závislé na rozlišení záznamu Povolení nebo zakázání záznamu zvuku. Zvuk se zaznamenává real time bez ohledu na video. Může tak dojít k prodlevám v synchronizaci mezi zvukem a videem Povolení nebo zakázání záznamu na základě detekce pohybu <Orientační velikost souborů> Kvalita NTSC PAL Jednotka 720x x x x x x288 Nízká 5,1 3,2 2 6,1 3,8 2,4 kb Střední 7,2 4,5 2,8 8,6 5,4 3,4 kb Vysoká 10,2 6,4 4 12,3 7,7 4,8 kb Super 15,4 9,6 6 18,4 11,5 7,2 kb Ultra 24,6 15,4 9,6 29,5 18,4 11,5 kb * hodnoty mají pouze orientační charakter

22 6. Alarm Nastavení parametrů alarmového záznamu. 1. Nastavení záznamu POLOŽKA POUŽITÍ KVALITA RYCHLOST ZVUK VSTUP NASTAVENÍ Povolení nebo zakázání alarmového záznamu kamery Nastavení kvality alarmového záznamu Nastavení rychlosti snímkování alarmového záznamu. Závislé na rozlišení záznamu Povolení nebo zakázání záznamu zvuku. Zvuk se zaznamenává real time bez ohledu na video. Může tak dojít k prodlevám v synchronizaci mezi zvukem a videem Nastavení typu alarmového vstupu 2. Nastavení alarmu POLOŽKA ČAS ZÁZNAMU ZÁZNAM KAMERY BZUČÁK ALARMU ALARMOVÝ VÝSTUP 1 NASTAVENÍ Nastavení doby záznamu po vzniku alarmu ( sek) ALL: při vzniku alarmu se budou nahrávat všechny kamery 1:1: při vzniku alarmu se bude nahrávat alarmová kamera Zapnutí nebo vypnutí bzučáku při alarmové události. Doba sepnutí bzučáku je závislá na nastavené době záznamu Nastavení aktivační události sepnutí alarmového výstupu

23 7. Plánovaný záznam Tabulka kalendáře graficky zobrazuje definovaný režim záznamu: Mód Vyberte den, ve kterém chcete nastavit záznam a stiskněte [ENTER] 2. Zadejte počátek a konec intervalu záznamu a vyberte Mód záznamu 3. Nastavte Módy záznamu 4. Pro aktivaci plánovaného nahrávání stiskněte, po nastavení, tlačítko [SCHEDULE]. Pro zastavení plánovaného záznamu stiskněte opět tlačítko [SCHEDULE]. <Poznámka> Pokud požadovaný interval přesahuje půlnoc (24:00) je nutné interval rozdělit na dvě části do dvou dnů. Jednu do půlnoci a druhou od půlnoci. Např.: interval od 18:00 do 8:00 je nutné zadat jako Pondělí 18:00 23:59 a Úterý 00:00 8:00.

24 8. Nastavení sítě 8.1. Nastavení IP POLOŽKA KONFIGURACE IP ADRESA MASKA SÍTĚ BRÁNA DNS SERVER NASTAVENÍ STATICKÁ IP: zadání parametrů sítě ručně DHCP: přiřazení parametrů sítě z DHCP serveru Zadání statické IP adresy DVR Zadání IP masky sítě Zadání IP adresy internetové brány Zadání adresy pro DNS PORT Nastavení komunikačního portu DVR ( )

25 8.2. DVR umožňuje zasílání ů když je detekována nějaká událost (Alarm, pohyb, ztráta videosignálu, výpadek napájení, chyba HDD) až na 5 adres POLOŽKA VYPNUTO TOVÁRNÍ POUŽITÍ SMTP SERVER PORT AUTORIZACE SMTP UŽIVATEL HESLO OVÁ ADRESA Vypnutí posílání ů NASTAVENÍ Výběr mail serveru: Tovární je podporován z výroby (není nutné nastavovat SMTP server) Výběr mail serveru: vlastní nastavení SMTP serveru Zadání adresy SMTP serveru Nastavení portu pro SMTP server Zapnutí nebo vypnutí autorizace na SMTP serveru Zadání uživatelského jména SMTP serveru (je-li zapnuta autorizace) Zadání hesla uživatele SMTP serveru (je-li zapnuta autorizace) Nastavení ových adres, kam se budou zprávy zasílat

26 8.3. DDNS POLOŽKA POUŽITÍ NÁZEV DOMÉNY ID UŽIVATELE HESLO UŽIVATELE DDNS TEST NASTAVENÍ VYP: DDNS se nebude používat TOVÁRNÍ: použije se tovární dvrhost.com server pro DDNS. Pokud je název vašeho DVR (System->info) je L50AD25, vaše DVR DDNS adresa je DYNDNS: pro použití domény Dyndns.com Zadejte názav domény Zadejte uživatelské jméno pro DDNS Zadejte heslo uživatele pro DDNS Vyzkoušení funkčnosti DDNS 8.4. ETC. POLOŽKA ŠÍŘKA PÁSMA NASTAVENÍ Nastavané šířky pásma pro síť (64KBPS - 8MBPS). Továrně je bez limitu.

27 9. Nastavení systému 9.1. Hlavní POLOŽKA AUTO ZÁMEK TÓN KLÁVESNICE MÓD ZÁZNAMU PD DEINTERLACE ZÁZNAM PO SPUŠTĚNÍ HESLO TOVÁRNÍ HODNOTY CITLIVOST NASTAVENÍ Automatické zamčení klávesnice po uplynutí 3 minut. Pro odemčení je nutné zadat heslo Zapnutí nebo vypnutí tónu kláves Nastavení režimu záznamu. CIF: každá kamera se bude nahrávat v rozlišení 360x288. Field: každá kamera se bude nahrávat v rozlišení 720x288. Frame: každá kamera se bude nahrávat v rozlišení 720x576. Frame+CIF: první kamera se bude nahrávat v rozlišení 720x576, ostatní kamery se budou nahrávat v rozlišení 360x288 Zapnutí nebo vypnutí prokládání řádků Automatické spuštění záznamu po zapnutí DVR Zapnutí nebo vypnutí požadavku na zadání hesla Nastavení DVR do továrních hodnot Nastavení citlivosti tlačítek na dotykovém panelu

28 9.2. Čas POLOŽKA DATUM A ČAS Nastavení data a času NASTAVENÍ <Poznámka> Pro zadání data a času je nutné mít zastavený záznam. Po zadání je zase potřeba záznam zapnout Účet Nastavení práv až 5-ti uživatelům. Po nastavení je potřeba uživatelský účet aktitvovat.

29 9.4. Disk POLOŽKA FORMÁTOVÁNÍ PŘEPIS MONITOR DISKU LIMIT ZÁZNAMU NASTAVENÍ Položka, pro výběr formátovaného zařízení Povolení nebo zakázání přepisu HDD, když je plný Spuštění nebo zastavení monitoru HDD. Monitor HDD slouží k detekci chyb na HDD. Pro spuštění nebo zastavení služby je po nastavení nutné DVR restartovat Nastavení limitu záznamu. DVR po uplynutém intervalu začne záznamy odmazávat 9.5. Update Na USB Flash Disk zkopírujte do kořene soubur s firmware. Zkontrolujte, zda je zastaven záznam. Připojte Flash Disk do USB portu DVR a spusťte update. Po updatu je nutné DVR restartovat. POLOŽKA H/W VERZE S/W VERZE NASTAVENÍ Zobrazení verze hardwaru PCB Zobrazení verze softwaru systému

30 9.6. Info POLOŽKA JAZYK MODEL SÉRIOVÉ ČÍSLO MAC SÍŤ INTERNÍ HDD USB PORT PORT MYŠI IDE BUS NASTAVENÍ Nastavení jazyku OSD Zobrazuje informace o modelu DVR Zobrazuje jméno DVR Zobrazuje MAC adresu DVR Zobrazuje současnou IP adresu a port DVR Zobrazuje počet interních HDD a celkovou kapacitu HDD Zobrazuje jaké zařízení se nachází v USB portu Zobrazuje připojenou myš v portu pro myš (na zadním panelu) Zobrazuje stav HDD

31 VI. PTZ OPERACE Pro aktivaci PTZ režimu zvětšete požadovanou PTZ kameru na celou obrazovku a stiskněte tlačítko [PTZ]. 1. PTZ menu <Poznámka> Pro informace o PTZ funkcích stiskněte tlačítko pro nápovědu. TLAČÍTKO Tlačítko [ENTER] FUNKCE Stiskem tohoto tlačítka vyvoláte menu s nápovědou. Opětovným stiskem tohoto tlačítka menu s nápovědou zavřete. Tlačítko pro zrušení PTZ operací. Tlačítko [CANCEL] Tlačítko [MENU] Tlačítko pro pokročilé volby PTZ operací. Navigační tlačítka pro pohyb s kamerou. Tlačítka pro přiblížení nebo oddálení obrazu (zoom). Před používáním PTZ operací nejdříve připojte PTZ kameru do RS485 a nastavte komunikační hodnoty.

32 2. Presety a Tour TLAČÍTKO FUNKCE Nastavení presetu; tlačítko [SPOT] na dálkovém ovladači Přesuňte kameru na vybrané místo, stiskněte tlačítko pro preset, zadejte index presetu a stiskněte [ENTER] pro uložení Jdi na preset; tlačítko [INFO] na dálkovém ovladači Stiskněte tlačítko pro vyvolání presetu, zadejte index presetu a stiskněte [ENTER] pro potvrzení Spuštění auto tour; tlačítko [BACKUP] na dálkovém ovladači Stiskněte tlačítko pro auto tour, zadejte rozsah presetů, které se mají do tour přiřadit a stiskněte tlačítko [ENTER] pro spuštění Např.: máme 5 presetů, stiskne se 5 + Tour, kamera bude objíždět presety Volitelné funkce TLAČÍTKO FUNKCE PTZ volitelná funkce 1; tlačítko [DISPLAY] na dálkovém ovladači PTZ volitelná funkce 2; tlačítko [ZOOM] na dálkovém ovladači PTZ volitelná funkce 3; tlačítko [PTZ] na dálkovém ovladači Pro bližší informace se podívejte do návodu ke kameře, jaké volitelné funkce umožňuje.

33 VII. VYHLEDÁVÁNÍ / PŘEHRÁVÁNÍ 1. Časové vyhledávání 1. Pro vstup do přehrávání stiskněte tlačítko [TIME SEARCH]. Zobrazí se kalendář 2. Tlačítky [Doleva/Doprava] měníte vybraný měsíc <Poznámka> Pokud měsíc nejde změnit, znamená to, že se tam nenacházejí žádná data. Místa, kde je záznam, jsou označena barevně. 3. Tlačítky [Nahoru/Dolů] vyberete požadovaný den a stisknete [ENTER] 4. Vyberte hodinu a minuty. Poté stiskněte [ENETER] pro spuštění přehrávání <Poznámka> Při stisknutí tlačítka [ENTER] na osu s časem spustíte vícenásobné zobrazení. Při výběru času na ose u kamer spustíte danou kameru.

34 2. Vyhledávání dle LOGu, vyhledávání alarmů a pohybů Logy můžou sloužit k přímému vyhledávání a prohlížení záznamů. 1. Stiskněte tlačítko [LOG] pro vstup do seznamu LOGů MENU VŠE SYSTÉM SÍŤ ALARM POHYB ZTRACENÉ VIDEO POPIS Seznam všech událostí Seznam všech událostí kromě Alarmu, Pohybu a ztráty videa Seznam události na síti Seznam všech alarmů Seznam všech detekcí pohybu Seznam ztrát video signálu 2. Tlačítky [Nahoru/Dolů] vybíráte požadovanou událost a čas, tlačítky [Doleva/Doprava] se přepínáte mezi jednotlivými stránkami 3. Tlačítkem [ENTER] spustíte přehrávání <Poznámka> Seznam LOGů je uložen na HDD. Pro uložení LOGu, připojte USB Flash Disk do USB portu. Poté stiskněte tlačítko [DISPLAY] v každé kategorii pro zálohování dat.

35 VIII. ZÁLOHOVÁNÍ 1. Záloha na USB 1. Vložte USB paměťové zařízení do USB portu na DVR 2. Stiskněte tlačítko [BACKUP] 3. Tlačítky [-, +] vyberte zařízení: USB paměťové zařízení 4. Vyberte data pro zálohování 1. NORMÁLNÍ: normální (kontinuální) záznamy 2. ALARM: alarmové záznamy 3: POHYB: záznamy detekce pohybu 5. Zadejte časový rozsah záznamů a poté se přesuňte na položku START 6. Stiskněte [ENTER] pro spuštění zálohování

36 2. Záloha na externí USB HDD Zastavte nahrávání aby bylo možné zálohovat na externí HDD nebo CD/DVD-RW. Externí HDD musí být naformátován na FAT32, jinak se objeví zpráva: USB HDD (nutno naformátovat). FAT32 umožňuje vytvoření maximálně 32GB oddíl. 1. Připojte HDD do USB portu 2. Stiskněte tlačítko [BACKUP] 3. Tlačítky [-, +] vyberte zařízení: USB HDD 4. Vyberte data pro zálohování 1. NORMÁLNÍ: normální (kontinuální) záznamy 2. ALARM: alarmové záznamy 3: POHYB: záznamy detekce pohybu 5. Zadejte časový rozsah záznamů a poté se přesuňte na položku START 6. Stiskněte [ENTER] pro spuštění zálohování Nezapomeňte po dokončení zálohování opět spustit záznam. 3. Zálohování na externí CD/DVD RW 1. Připojte mechaniku do USB portu a zastavte nahrávání 2. Stiskněte tlačítko [BACKUP] 3. Tlačítky [-, +] vyberte zařízení: USB CD/DVD-RW 4. Zadejte časový rozsah záznamů a poté se přesuňte na položku START 5. Stiskněte [ENTER] pro spuštění zálohování <Poznámka> Pro zálohování na CD/DVD nejsou dostupná nastavení výběru kamer a typu záznamu.

37 4. Přehrávání zazálohovaných záznamů 1. S MCD Playerem připojte USB paměťové zařízení do PC. Není potřeba instalovat žádný SW 2. Dvojklikem na ikonu MCD Playeru spustíte přehrávač 3. Všechna zazálohovaná data můžou být přehrána Místním přehrávačem 5. Nastavení rozsahu zálohování Můžete nastavit časový rozsah zálohování v menu Časového vyhledávání. Stiskněte tlačítko [-] pro nastavení počátečního času, tlačítko [+] pro nastavení koncového bodu. Vybraný čas změní barvu na světle šedou.

38 IX. SPECIFIKACE Specifikace 4CH / 8CH / 16Ch Video vstupy 4, 8, 16 Video výstupy Komprese H.264 Kompozitní, VGA, SPOT-OUT Rozlišení živého zobrazení NTSC 720*480, PAL 720*576 Alarm In/Out(Relay) 4/1, 8/1 16/1 Operační systém Ovládání Rychlost živého zobrazení Maximální rychlost Zvuk Display Popisek kamery Režim záznamu Kvalita záznamu Nastavení záznamu Detekce pohybu Režim vyhledávání Režim přehrávání Multi-tasking Watchdog Watermark Zálohování EMBEDDED LINUX Tlačítka, IR dálkový ovladač, Vzdálený software Real Time NTSC 30 fps 720 x 480,60 fps 720 x 240, 120 fps 360 x 240 PAL 25 fps 720 x 576,50 fps 720 x 288, 100 fps 360 x IN, 1 Out Vlastnosti Jas, Kontrast, Barvy na kanál 12 znaků na kanál Manualní, Plánovač, Alarm, Pohyb 5 úrovní komprese / Nastavení záznamové rychlosti Před-Alarm: 3 sek/ Po-Alarm: 10 sek. ~300 sek. 4*4 pole / 28 x 24 (CLIENT)/ 20 úrovní citlivosti Datum & čas, Kamera, Alarm / Pohyb Dopředu & Zpět: Pausa, Snímek za snímkem, Normální rychlost, 2X, 4X, 8X, 16X Živé zobrazení/ Přehrávání, Záznam nebo zálohování, Vzdálený přenos Obnova výpadku napájení: Auto Reboot / Obnovení předchozího satvu Obsahuje USB Flash paměť, Externí HDD a Externí CD/DVD-RW Rozhraní RS422, Ethernet(10/100 Base-T), USB 2.0 HDD Síť Vzdálená správa 1 INTERNÍ HDD LAN, WAN, Internet, Client Software, Internet Explorer
