Analýza chemického složení močových konkrementů pomocí DECT

Transkript

1 Analýza chemického složení močových konkrementů pomocí DECT Alena Bednářová, Jiří Ferda, Jiří Klečka jr.*, Boris Kreuzberg, Milan Hora* Radiodiagnostická klinika * Urologická klinika LFUK a FN v Plzni

2 Urolitiáza úvod Incidence 4% populace 2 3x častěji muži rekurence v 60% Manifestace Renální kolika Obstrukce Infekce Kauzální faktory hypersaturace moče litogenními látkami nedostatek inhibitorů krystalizace a agregace změny ph moče Terapie Hyperhydratace, alkalizace moči, Allopurinol Extrakorporální litotrypse rázovými vlnami Perkutánní extrakce konkrementu Ureteroskopická extrakce konkrementu

3 Urolitiáza chemické složení Urátová vznik primární krystalizací z moči Kyselina močová - monohydrát 5-10% močových konkrementů běžná součást konkrementů i moč. sedimentu Kyselina močová - dihydrát 3,4 % konkrementů nejčastěji ve formě písku či drobných kaménků Cystinová u pacientů s vrozenou cystinurií, nejčastěji mezi rokem 0,2% močových konkrementů Fosfátová většinou u IMC bakteriemi štěpícími ureu (Proteus, Klebsiella, Pseudomonas) Struvit (fosforečnan amono-hořečnatý hexahydrát) 6,5 % močových konkrementů Apatit (fosforečnan vápenatý) 3,6% močových konkrementů, příměs struvitu, oxalátů a brushitu, běžně u IMC Oxalátová vznik primární krystalizací moči Whewellit (šťavelan vápenatý monohydrát) tvoří až 60% konkrementů, vznik dehydratací weddelitu Weddelit (šťavelan vápenatý dihydrát) až v 15% konkrementů, častý v močovém sedimentu

4 Urolitiáza dual-energy CT Dual Source CT SOMATOM Definition, Siemens (11/2007) Rozsah vyšetření břicho, pánev nativně případně jen postkontrastně Akvizice dat zdroj A 140 kv / 75 eff. mas zdroj B 80 kv / 350 eff. mas pitch 0,7/ kolim. 2 x (32 x 0,6) mm CareDose 4D on Rekonstrukce dat šíře vrstvy 0,75 mm increment 0,7 mm algoritmus pro DE Analýza dat Syngo DualEnergy Siemens Kidney stones

5 Urolitiáza DECT analýza Urátové konkrementy (H, C, N, O) Non-urátové konkrementy chemické složení (P, Ca, Mg, S) chemické složení algoritmus chemické dekompozice tří materiálů*, ** acidum uricum hydroxylapatit *Johnson TR, Krauss B, Sedlmair M, Grasruck M, Bruder H, Morhard D, Fink C, Weckbach S, Lenhard M, Schmidt B, Flohr T, Reiser MF, Becker CR. Material differentiation by dual energy CT: initial experience. Eur Radiol Jun;17(6): **Graser A, Johnson TR, Bader M, Staehler M, Haseke N, Nikolaou K, Reiser MF, Stief CG, Becker CR. Dual energy CT characterization of urinary calculi: initial in vitro and clinical experience. Invest Radiol Feb;43(2):112-9.

6 Urolitiáza PROČ DUÁLNÍ ENERGIE? detekce a kvantifikace chemických prvků ve tkáních (Ca) na základě jejich různé absorpce při použití dvou energií záření X typy urolitiázy se liší svým chemickým složením (podílem a typem vazby Ca), určení druhu litiázy má zásadní význam pro léčbu vyšetření je neinvazivní, nevyžaduje přípravu pacienta, časově nenáročné, radiační dávka není významně zvýšena (6,6mSv) urát struvit

7 Urolitiáza 100% urát

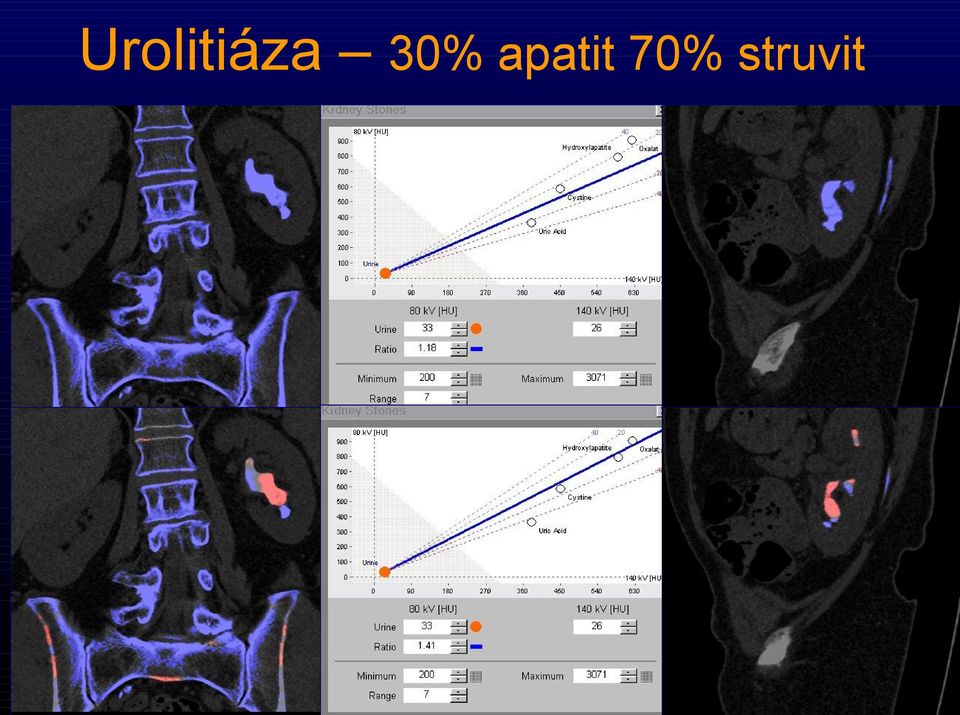

8 Urolitiáza 30% apatit 70% struvit

9 Urolitiáza 100% oxalát

10 Urolitiáza dual-energy CT Dual Source CT SOMATOM Definition FLASH, Siemens (10/2011) Rozsah vyšetření břicho, pánev nativně jen postkontrastně Akvizice a rekonstrukce dat zdroj A 140 kv, zdroj B 80 kv slice 1 mm increment 0,7 algoritmus pro DE Možnosti redukce dávky 2,5 4 msv vysoká skenovací rychlost (45cm/s) krátká doba expozice (75milisekund/sken) SAFIRE (Sinnogram Affirmed Iterative Reconstruction) Adaptivní protekce dávky X-CARE aplikace CareDose 4D on

11 Urolitiáza hydroxylapatit / oxalát

12 CT urografie Výhody vizualizace celého urotraktu odhalí příčinu obstrukce tumory kalichopánvičkového systému 1.volba u pacientů s makroskopickou hematurií (uroteliální CA) Eur.Radiol.2008 Jan.;18(1):4-17;Epub.2007Nov.1 CT urography:definition, indications and techniques.a guideline for clinical practice. Van Der MolenAJ, Cowan NC, Muller-Lise UG, Nolte-Ernsting CC, Takashi S, Cohan RH; Urography working group ofusur. delay po apl. KL i.v. nejlépe minut EurRadiol.2006 Aug.; 16(8): Epub2006 Apr. 1 MDCTurography: retrospective determination of optimal delay time after intravenous contrast administration. Meindl T., CoppenrathE, Kahlil R, Muller-Lise UL, Reiser MF, Muller-Lise UG

13 CT urografie

14 CT urografie

15 Urolitiáza - DECT výsledky urolitiáza detekována u 90 pacientů (věk let; konkrementy vel. 2 18mm) cíleně pro analýzu urolitiázy 76 pt 30 pt ověření skladby konkrementů : - 3 % cystin 3 % hydroxylapatit 17 % urát 33 % oxalát 44% smíšené konkrementy (nejčastěji apatit - oxalát) kv 80 kv u všech konkrementů nad 3 mm 100% shoda DE a chem. analýzy

16 Shrnutí DECT analýza urolitiázy - vysoká senzitivita a specificita - umožní včasné zahájení vhodné terapie - omezení nutnost intervenčních výkonů - ekonomický aspekt - bez významně zvýšené radiační zátěže - bez nutnosti zvláštní přípravy pacienta CTU - metoda 1.volby u pt s makroskopickou hematurií - vysoce senzitivní a rychlé zobrazení celého urotraktu - při racionálním plánování vyšetření není radiační dávka významněji zvýšená - bez nutnosti přípravy pacienta
