1 Ochrana proti přepětí Výrobková řada OVR ABB/ 09/09CZ_12/04 Přístroje nízkého napětí

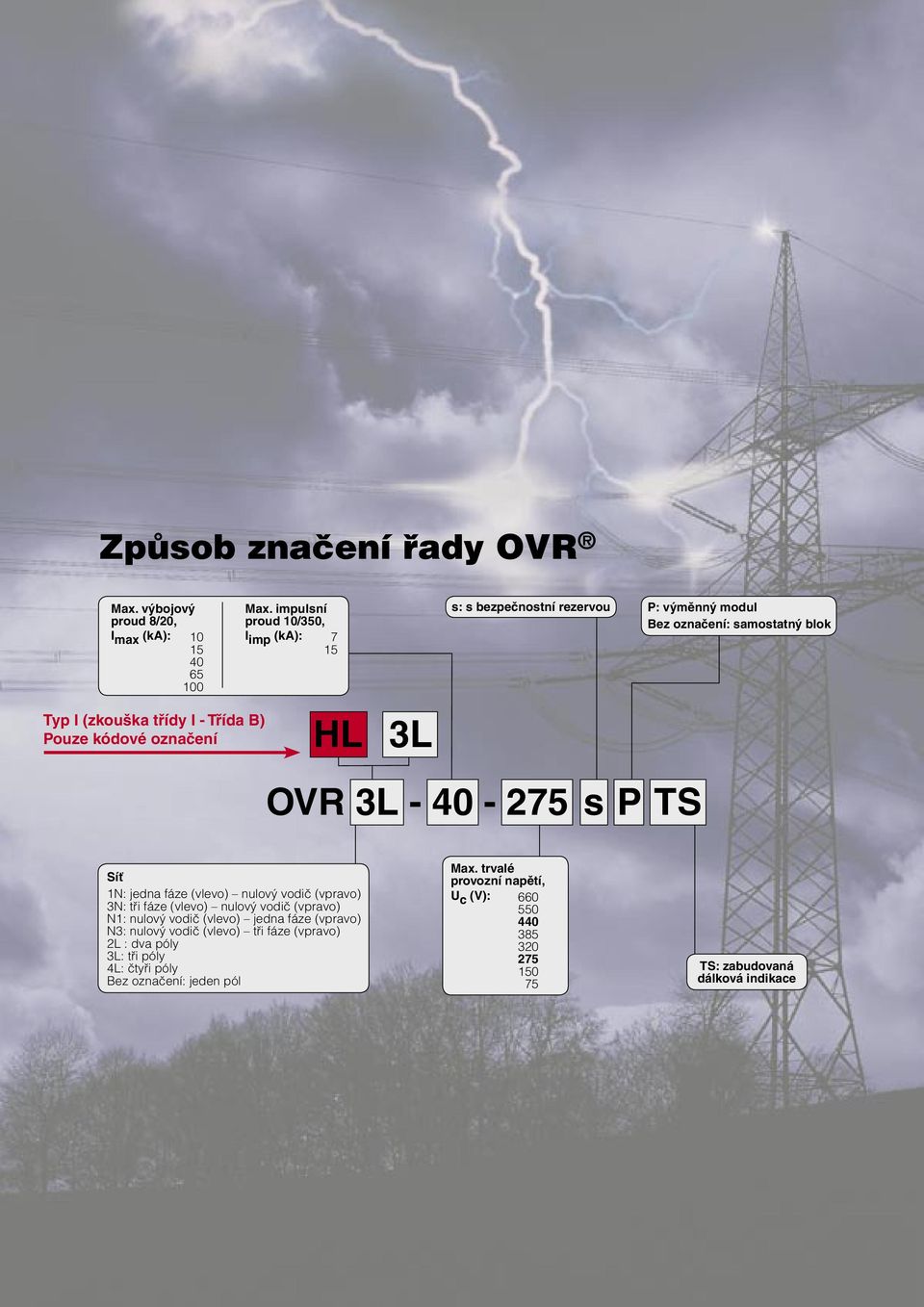

2 Způsob značení řady OVR Max. výbojový Max. impulsní proud 8/20, proud 10/350, I max (ka): 10 I imp (ka): Typ I (zkouška třídy I - Třída B) Pouze kódové označení HL 3L s: s bezpečnostní rezervou P: výměnný modul Bez označení: samostatný blok OVR 3L s P TS Síť 1: jedna fáze (vlevo) nulový vodič (vpravo) 3: tři fáze (vlevo) nulový vodič (vpravo) 1: nulový vodič (vlevo) jedna fáze (vpravo) 3: nulový vodič (vlevo) tři fáze (vpravo) 2L : dva póly 3L: tři póly 4L: čtyři póly Bez označení: jeden pól Max. trvalé provozní napětí, U c (V): TS: zabudovaná dálková indikace

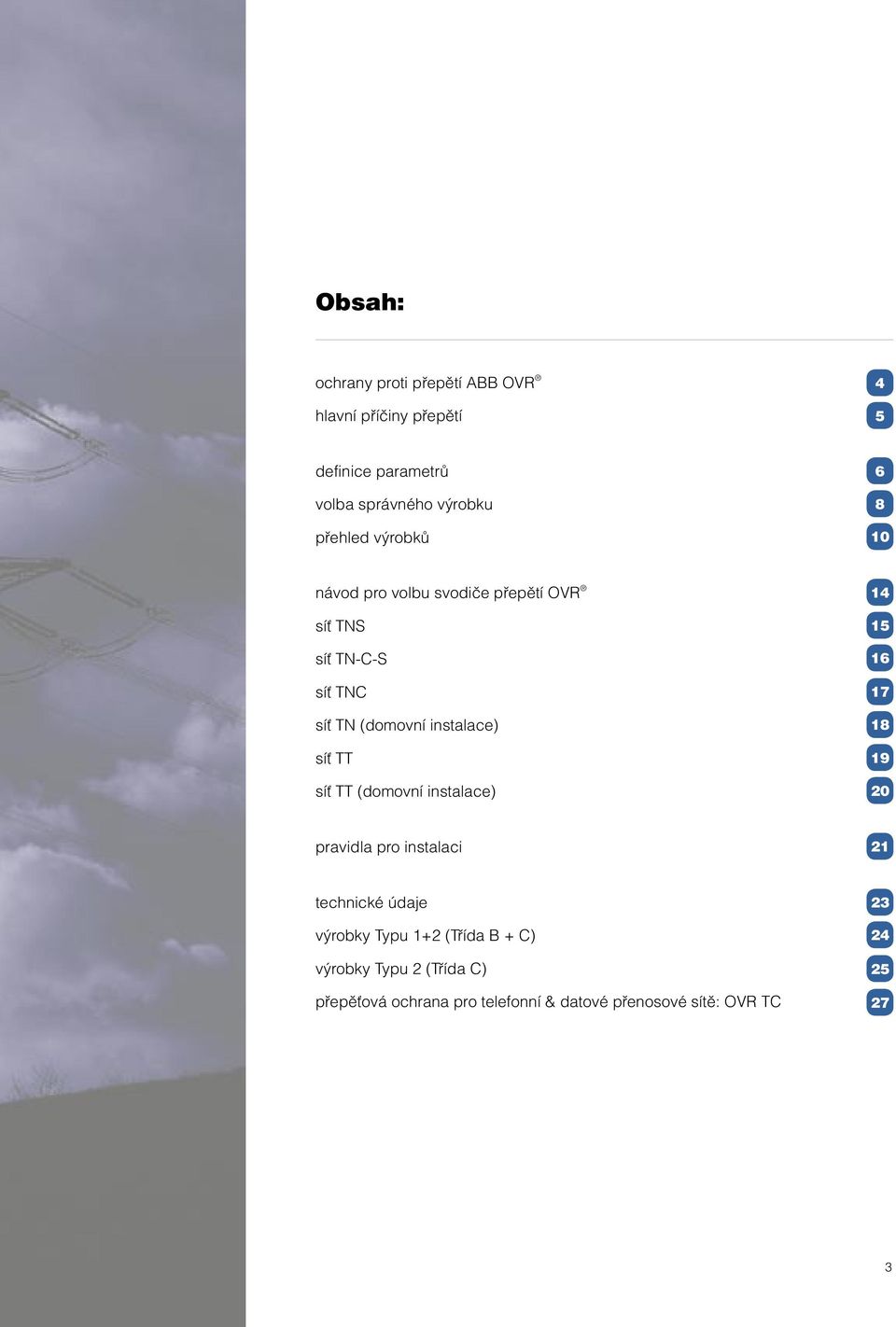

3 Obsah: ochrany proti přepětí ABB OVR hlavní příčiny přepětí 4 5 definice parametrů volba správného výrobku přehled výrobků návod pro volbu svodiče přepětí OVR síť TS síť T-C-S síť TC síť T (domovní instalace) síť TT síť TT (domovní instalace) pravidla pro instalaci 21 technické údaje výrobky Typu 1+2 (Třída B + C) výrobky Typu 2 (Třída C) přepěťová ochrana pro telefonní & datové přenosové sítě: OVR TC

4 Ochrany proti přepětí ABB OVR 4 Přepětí způsobené přechodovým jevem je krátké špičkové napětí (v trvání kratším než jedna milisekunda), jehož amplituda může dosáhnout až 20-násobku jmenovitého napětí. 6 kv Bez přepěťové ochrany se přepětí dostane na elektrický spotřebič. Celý impulsní proud proteče zařízením a zničí je. Přepěťová ochrana omezí přepětí a svede impulsní proud do země. Tím zajistí ochranu chráněných zařízení. Zařízení přepěťové ochrany obsahuje minimálně jeden nelineární prvek: Za normálního provozu funguje ochrana proti přepětí jako rozpojený obvod. Jakmile se přepětí dostane na zařízení přepěťové ochrany, chová se jako propustný elektrický prvek a uzavře obvod. ormy, jež hovoří o přepětí ČS Základní ustanovení pro elektrická zařízení čl. 1.1: Elektrické zařízení jako celek a jeho jednotlivé části (stroje, přístroje, spotřebiče, vodiče a jiné elektrické předměty) musí být navrženo a provedeno hospodárně tak, aby: a) nebylo nebezpečné osobám, užitkovým zvířatům a majetku b) neohrožovalo okolí c) nerušilo provoz jiných zařízení a naopak provozováním jiných zařízení nebylo rušeno d) správně, spolehlivě a hospodárně pracovalo. čl. 2.3: Všechna elektrická zařízení musí být zabezpečena proti působení možných poruchových stavů. které lze předpokládat (např. přetížení, zkraty a přepětí), přičemž prvky sloužící k tomuto účelu musí být voleny tak, aby při poruchovém stavu elektrického zařízení spolehlivě působily. čl : Osoby, hospodářská zvířata i majetek musí být chráněny před poškozením v důsledku nadměrného napětí, které může vzniknout z jiných příčin (např. atmosférickými jevy, spínacími přepětími, statickou elektřinou). Z normy tak vyplývá odpovědnost projektanta, zřizovatele a provozovatele zajistit ochranu zařízení a instalace proti přepětí. Další normy jež se týkají problematiky přepětí jsou mimo jiné ČS Ochrana sdělovacích vedení a zařízení proti přepětí a nadproudu atmosférického původu, IEC Přepěťové ochrany připojené k rozvodům nízkého napětí, IEC Ochrana budov před bleskem - obecné zásady, IEC Ochrana před elektromagnetickým impulsem způsobeným bleskem, normy týkající se Elektromagnetické kompatibility a další. 4

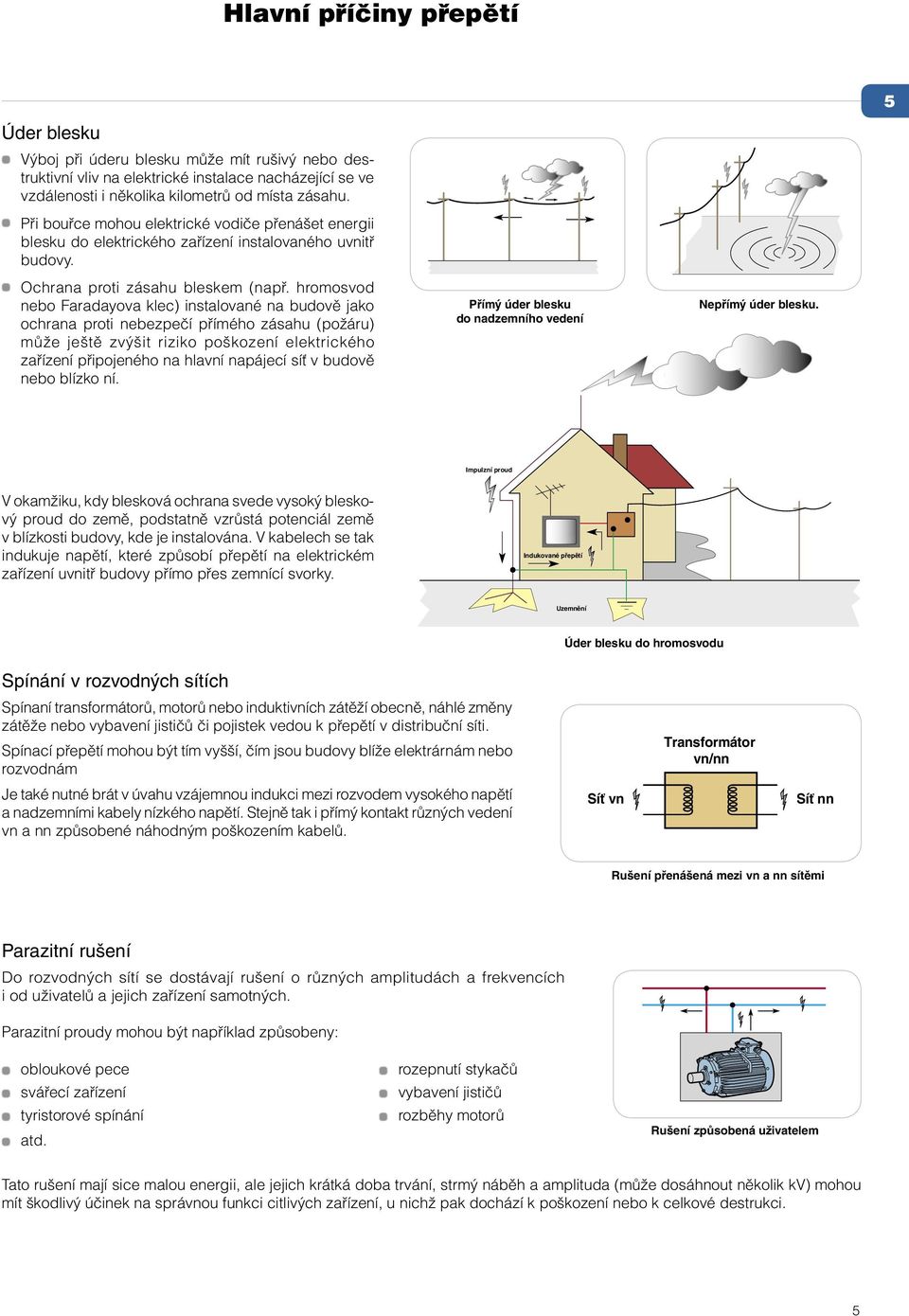

5 Hlavní příčiny přepětí Úder blesku Výboj při úderu blesku může mít rušivý nebo destruktivní vliv na elektrické instalace nacházející se ve vzdálenosti i několika kilometrů od místa zásahu. Při bouřce mohou elektrické vodiče přenášet energii blesku do elektrického zařízení instalovaného uvnitř budovy. Ochrana proti zásahu bleskem (např. hromosvod nebo Faradayova klec) instalované na budově jako ochrana proti nebezpečí přímého zásahu (požáru) může ještě zvýšit riziko poškození elektrického zařízení připojeného na hlavní napájecí síť v budově nebo blízko ní. Přímý úder blesku do nadzemního vedení epřímý úder blesku. 5 Impulzní proud V okamžiku, kdy blesková ochrana svede vysoký bleskový proud do země, podstatně vzrůstá potenciál země v blízkosti budovy, kde je instalována. V kabelech se tak indukuje napětí, které způsobí přepětí na elektrickém zařízení uvnitř budovy přímo přes zemnící svorky. Indukované přepětí Uzemnění Úder blesku do hromosvodu Spínání v rozvodných sítích Spínaní transformátorů, motorů nebo induktivních zátěží obecně, náhlé změny zátěže nebo vybavení jističů či pojistek vedou k přepětí v distribuční síti. Spínací přepětí mohou být tím vyšší, čím jsou budovy blíže elektrárnám nebo rozvodnám Je také nutné brát v úvahu vzájemnou indukci mezi rozvodem vysokého napětí a nadzemními kabely nízkého napětí. Stejně tak i přímý kontakt různých vedení vn a nn způsobené náhodným poškozením kabelů. Transformátor vn/nn Síť vn Síť nn Rušení přenášená mezi vn a nn sítěmi Parazitní rušení Do rozvodných sítí se dostávají rušení o různých amplitudách a frekvencích i od uživatelů a jejich zařízení samotných. Parazitní proudy mohou být například způsobeny: obloukové pece svářecí zařízení tyristorové spínání atd. rozepnutí stykačů vybavení jističů rozběhy motorů Rušení způsobená uživatelem Tato rušení mají sice malou energii, ale jejich krátká doba trvání, strmý náběh a amplituda (může dosáhnout několik kv) mohou mít škodlivý účinek na správnou funkci citlivých zařízení, u nichž pak dochází k poškození nebo k celkové destrukci. 5

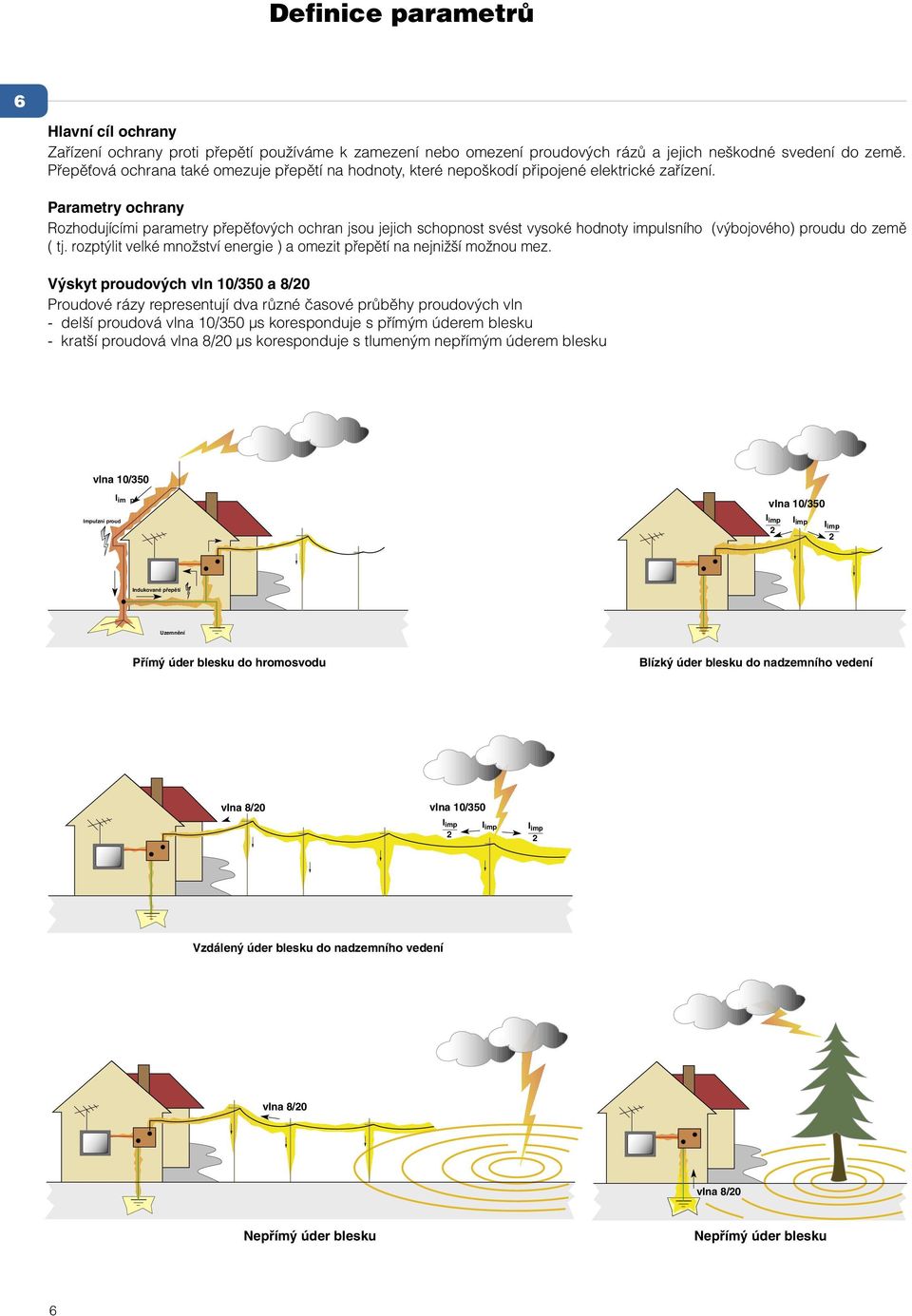

6 Definice parametrů 6 Hlavní cíl ochrany Zařízení ochrany proti přepětí používáme k zamezení nebo omezení proudových rázů a jejich neškodné svedení do země. Přepěťová ochrana také omezuje přepětí na hodnoty, které nepoškodí připojené elektrické zařízení. Parametry ochrany Rozhodujícími parametry přepěťových ochran jsou jejich schopnost svést vysoké hodnoty impulsního (výbojového) proudu do země ( tj. rozptýlit velké množství energie ) a omezit přepětí na nejnižší možnou mez. Výskyt proudových vln 10/350 a 8/20 Proudové rázy representují dva různé časové průběhy proudových vln - delší proudová vlna 10/350 µs koresponduje s přímým úderem blesku - kratší proudová vlna 8/20 µs koresponduje s tlumeným nepřímým úderem blesku vlna 10/350 I im p vlna 10/350 Impulzní proud I imp 2 I imp Iimp 2 Indukované přepětí Uzemnění Přímý úder blesku do hromosvodu Blízký úder blesku do nadzemního vedení vlna 8/20 vlna 10/350 I imp 2 Iimp I imp 2 Vzdálený úder blesku do nadzemního vedení vlna 8/20 vlna 8/20 epřímý úder blesku epřímý úder blesku 6

7 Definice parametrů 7 Maximální proud I max nebo I imp Jedná se o maximální hodnotu rázového proudu, který je možno svést svodičem přepětí. I max je maximální výbojový proud s tvarem vlny 8/20. I imp je maximální hodnota impulsního proudu s tvarem vlny 10/350. I (A) I max 90% I max Vlna 8/20. Proudový impuls s dobou náběžné hrany 8 µs a dobou 20 µs, kdy sestupná hrana dosáhne 50% z max. hodnoty (pro znázornění nepřímého úderu blesku). Vlna 10/350. Proudový impuls s dobou náběžné hrany 10 µs a dobou 350 µs, kdy sestupná hrana dosáhne 50% z max. hodnoty (pro znázornění přímého úderu blesku). 50% I max 10% I max vlna 8/20 µs 0 8µs 20 t (µs) Podle normy IEC , 7.6.5: Výrobky typu 1 (Třída B) musí být schopny snést 5 rázů se zvyšující se tendencí (0.1 I imp, 0.25 I imp, 0.5 I imp, 0.75 I imp, I imp ) s průběhem vlny 10/350. Výrobky typu 2 (Třída C) musí být schopny snést 5 rázů se zvyšující se tendencí (0.1 I max, 0.25 I max, 0.5 I max, 0.75 I max, I max ) s průběhem vlny 8/20. Hodnoty I max nebo I imp musí odpovídat očekávané hodnotě možného proudu při atmosférického impulzu. Ochranná úroveň U p Hodnota napětí na svorkách svodiče přepětí v okamžiku svodu rázového proudu do země. U p nesmí překročit hodnotu výdržného napětí chráněného zařízení zapojeného za svodičem. U (V) U (V) Jmenovitý výbojový proud I n Vrcholová hodnota proudu tekoucího svodičem přepětí s tvarem vlny 8/20. Svodiče přepětí typu 1 (Třída B) a typu 2 (Třída C) musí podle IEC , opakovaně snést 15 výbojů o velikosti výbojového proudu I n. Maximální trvalé provozní napětí U c Maximální efektivní střídavé napětí nebo stejnosměrné napětí, které je možno trvale připojit na svorky svodiče. Toto napětí je rovno jmenovitému napětí U n, do něhož jsou zahrnuty i přípustné tolerance. Dočasné přepětí U T Maximální efektivní střídavé přepětí nebo stejnosměrné přepětí, které svodič přepětí snese po specifikovanou dobu. Po přiložení dočasného přepětí a v případě poruchy svodiče by neměla nastat situace, při níž bude ohrožena obsluha, zařízení nebo provozní celek. 7

8 Volba správného výrobku 8 Určení proudové schopnosti Pro stanovení hodnot elektrického proudu a schopnosti svodičů rozptýlit energii je potřeba provést analýzu rizik. Tato analýza je založena na třech skupinách parametrů: Parametry okolního prostředí: četnost bouřek vyjádřená počtem úderů blesku za rok na čtvereční kilometr (g). Instalace a parametry zařízení: stávající hromosvod, typ připojení (podzemní kabelové nebo nadzemní vedení), umístění zařízení v instalaci, Bezpečnostní parametry: náklady na výměnu chráněného zařízení, náklady na prostoje ve výrobě, riziko pro okolní prostředí nebo pro člověka. Mapa g (Počet úderů blesků za rok na km 2 ) 50 % 40 % 5 % 4 % 1 % 8 < g < < g < 8 < 30 ka 30 až 80 ka 80 až 100 ka 100 až 200 ka > 200 ka Četnost úderů blesku podle jejich amplitudy Příklad: Volba hodnoty I imp pro svodič přepětí OVR typu 1 (Třída B) v případě přímého úderu blesku s proudovou špičkou 100 ka (podle IEC , příloha A Základní hodnoty bleskového proudu cca 95% zásahů blesku má hodnotu proudu menší než 100 ka). Podle mezinárodní normy IEC , příloha I.1.2, lze předpokládat, že: - 50 % celkového proudu při zásahu bleskem projde do zemní svorky, - zbývajících 50 % se rozloží mezi rozvod uvnitř budovy (vnější elektricky vodivé části, jako např. potrubí, elektrické napájecí a komunikační linky ). Pro bezpečný výpočet při volbě přepěťové ochrany OVR předpokládáme, že těchto zbývajících 50 % proudové špičky vstoupí do elektrického vedení. Proud v každém přívodu sítě je pak 12,5 ka (v případě sítě TS a TT) ka 50 ka 100 ka PE 4 x 12.5 ka Rozvod elektrické energie Svodiče přepětí OVR typu 1 (Třída B), 15 ka, chrání proti 95% případů přímého úderu bleskem. Stanovení ochranné úrovně (U p ) Přepěťová ochrana musí poskytovat úroveň ochrany, která je v souladu s výdržným napětím chráněného zařízení. Toto výdržné napětí závisí na typu a citlivosti zařízení. Elektrotechnické Elektrické zařízení Citlivé elektronické Vysoce citlivé zařízení obsahující do jisté zařízení zařízení míry citlivou elektroniku Požadovaná úroveň ochrany: Požadovaná úroveň ochrany: Požadovaná úroveň ochrany: Požadovaná úroveň ochrany: U 1.8 až 2.5 kv p U p 1.5 až 1.8 kv U 1 až 1.5 kv p U p 0.5 až 1 kv 8

9 Volba správného výrobku 9 Potřeba víceúrovňové ochrany ěkdy není možné najít takový svodič přepětí, který by splňoval požadovanou schopnost svést výbojový proud a současně zajistil úroveň napěťové ochrany. V takovém případě musí systém ochrany obsahovat dvě nebo více úrovní. První úroveň se nachází na vstupu do instalace budovy (tzn. co nejblíže vstupu výbojového proudu). Tato úroveň musí splňovat požadovanou schopnost svést výbojový proud. Druhé zařízení se musí nacházet co nejblíže ke chráněnému zařízení a poskytuje požadovanou úroveň napěťové ochrany. Vzdálenost mezi svodičem přepětí OVR a chráněným zařízením musí být menší než 10 m. Pokud nelze tuto podmínku splnit (např. zařízení se nachází příliš daleko od rozváděče), pak instalujeme druhou přepěťovou ochranu. Telekomunikační vedení vstupující do budovy musí být rovněž chráněno. Zemní svorky všech svodičů přepětí musí být ekvipotenciálně propojeny. Příklad vícestupňové ochrany v sítích typu T-C-S: Rozdělení PE vodiče v hlavním rozváděči ochrana Světla ochrana Typ 2 (Třída C) Svodič přepětí OVR Podružný rozváděč č.3 ochrana Podružný rozváděč č. 2 Počítač Podružný rozváděč č.1 Typ 2 (Třída C) Svodič přepětí OVR 2L P Hlavní rozváděč Typ 2 (Třída C) Svodič přepětí OVR 4L P ochrana Elektrická zásuvka ochrana ochrana Vyhřívání C stroj C stroj Typ 1+2 (Třída B+C) Svodič přepětí OVR HL 3L s P TS ochrana 9

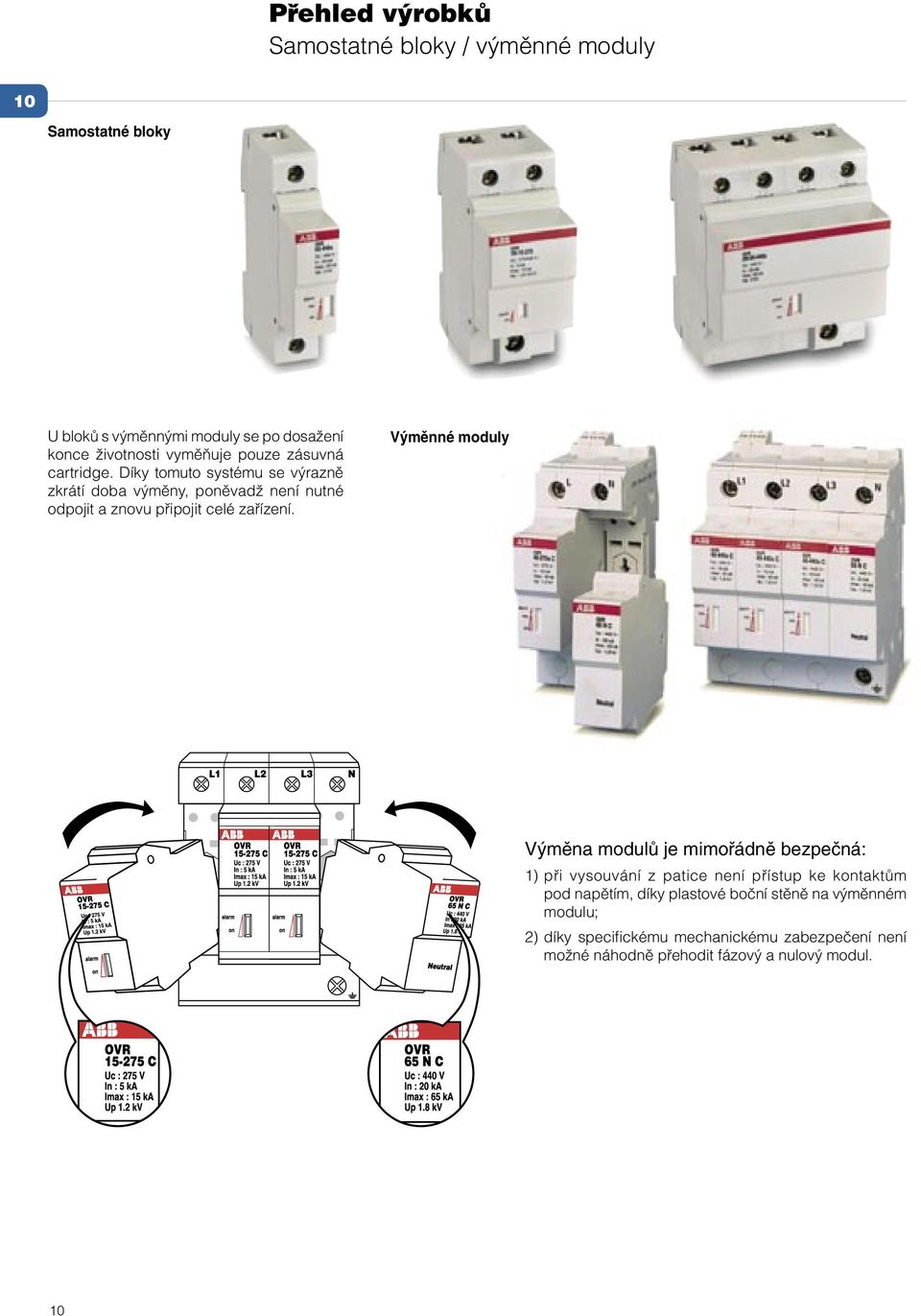

10 Přehled výrobků Samostatné bloky / výměnné moduly 10 Samostatné bloky U bloků s výměnnými moduly se po dosažení konce životnosti vyměňuje pouze zásuvná cartridge. Díky tomuto systému se výrazně zkrátí doba výměny, poněvadž není nutné odpojit a znovu připojit celé zařízení. Výměnné moduly Výměna modulů je mimořádně bezpečná: 1) při vysouvání z patice není přístup ke kontaktům pod napětím, díky plastové boční stěně na výměnném modulu; 2) díky specifickému mechanickému zabezpečení není možné náhodně přehodit fázový a nulový modul. 10

11 Přehled výrobků Signalizace provozního stavu pomocí TS, OVR SIG nebo stavového indikátoru 11 Signalizace pomocí OVR P TS Svodiče přepětí OVR P TS jsou vybaveny pomocným kontaktem pro dálkovou signalizaci konce životnosti. Pokud jeden nebo více výměnných modulů potřebuje vyměnit, kontakt TS aktivuje dálkový alarm (bzučák nebo světlo, samostatně napájené). Min: 12 V DC, 10 ma Max: 250 V AC, 1 A OVR SIG (souprava s optickým monitorovacím blokem) OVR SIG je doplňkovým příslušenstvím jak pro samostatné bloky, tak pro bloky s výměnnými moduly. Umožňuje snadné monitorování stavu jednoho nebo více svodičů, až do max. 10 bloků. OVR SIG sestává ze 2 modulů: vysílací modul E, instalovaný vlevo od monitorovaného zařízení a přijímací modul R, instalovaný vpravo. Optická vazba mezi vysílačem a přijímačem umožňuje kromě lokální indikace stavu (stavové indikátory na samotném OVR SIG) navíc vysílat alarm dálkově. Technické údaje OVR SIG v monitorujícím stavu OVR SIG v případě porušení svodiče Popis OVR SIG Objednací číslo 2CTB R Jmenovité napětí U n V 230 Maximální trvalé provozní napětí U c V 250 Kmitočet Hz 50 Počet modulů (17,5mm) 1+1 (1 vysílač a 1 přijímač) Max. počet monitorovaných modulů (17,5mm) 10 Proudová spotřeba vysílače a přijímače, při 230 V, v monitorujícím stavu ma < 25 Signalizační kontakty: minimální napětí (DC) V 5 minimální proud ma 10 maximální napětí (50 Hz) V 250 maximální proud (50 Hz) A 5 Signalizace optické vazby zelenou LED na vysílači a přijímači Stavová indikace (zobrazení chyby) červený indikátor na přijímači Stupeň krytí IP 23 Jištění (jistič nebo pojistka) A 2 Průřez připojovacích vodičů mm Délka obnažení připojovacích vodičů mm 7 Utahovací moment připojení vodičů m 0.4 Provozní a skladovací teplota C Maximální instalační nadmořská výška m 2000 Hmotnost g 300 Materiál pouzdra PC, šedá barva RAL 7032 Odolnost vůči požáru, podle UL 94 V2 Standardní stavový indikátor Bezpečnostní rezerva (s) OVR...P Indikátor bezpečnostní rezervy alarm Standardní stavový indikátor res on alarm on = Svodič v provozu OVR...C alarm res on = Svodič v rezervním stavu: brzy nutno provést výměnu alarm res on alarm on = Svodič odpojen: nutno ihned provést výměnu 11

12 Přehled výrobků Jednopólové / vícepólové 12 Jednopólové svodiče přepětí Jednopólové svodiče přepětí se používají hlavně v sítích TS, TC a IT. TS TC, IT T s jednou fází Přepětí v sítích V sítích TC, TS, TT a IT může docházet k přepětí mezi fázemi a zemí (L- ) nebo mezi nulovým vodičem a zemí ( - ). V sítích TT může docházet k přepětí také mezi samotnými fázemi (L-L) nebo mezi fází a nulovým vodičem (L-). Pozn.: v sítích TS nedochází k podélnému přepětí v případě, že délky vodičů PE a jsou podobné. To se typicky týká případu T-C-S. a druhé straně se může v sítích TS vyskytovat podélné přepětí v případě, že vodiče PE a mají velmi rozdílnou délku. V takovém případě volíme výrobky určené pro síť TT. 12

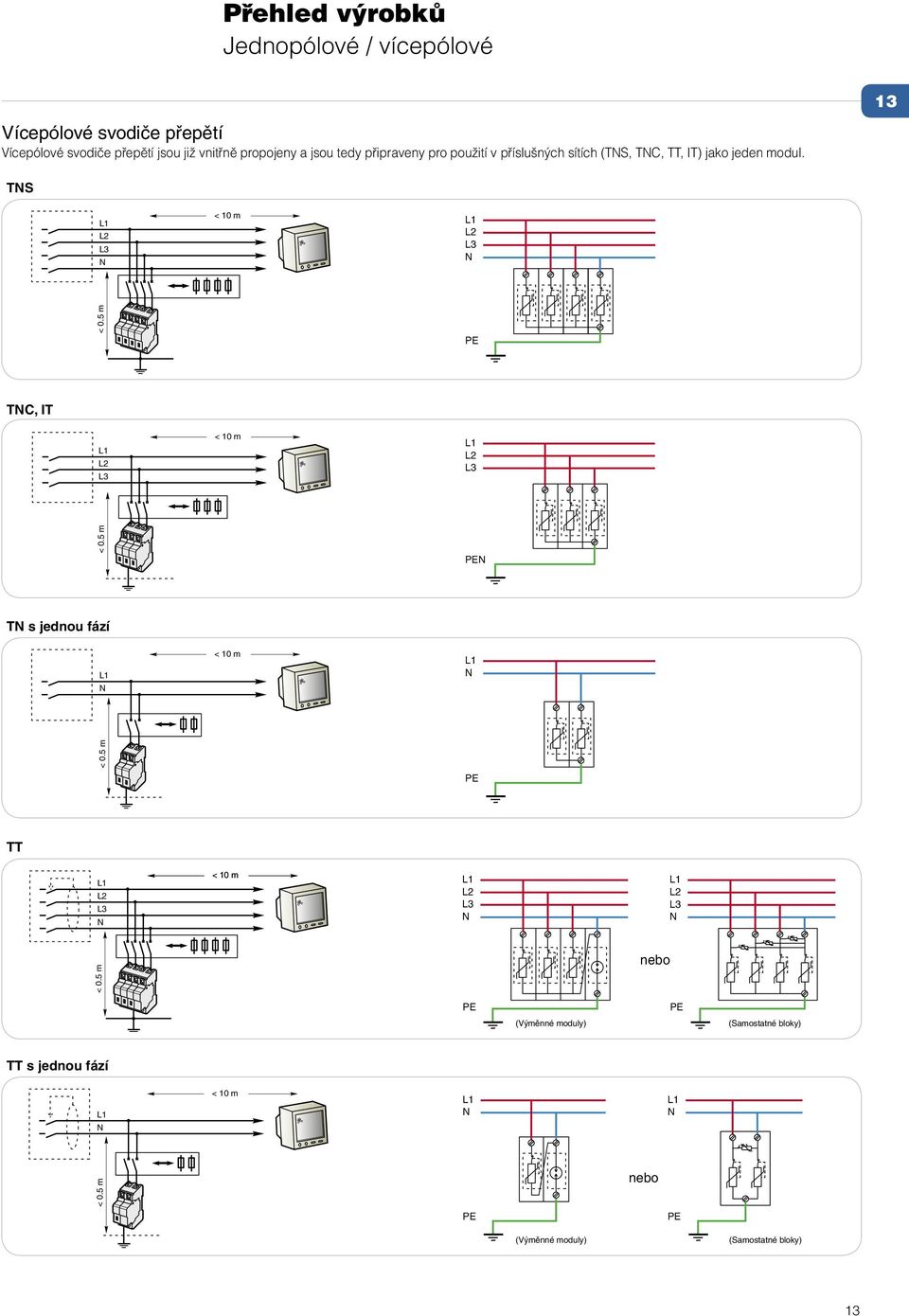

13 Přehled výrobků Jednopólové / vícepólové 13 Vícepólové svodiče přepětí Vícepólové svodiče přepětí jsou již vnitřně propojeny a jsou tedy připraveny pro použití v příslušných sítích (TS, TC, TT, IT) jako jeden modul. TS L1 L2 L3 < 10 m L1 L2 L3 < 0.5 m PE TS-MP TC, IT L1 L2 L3 < 10 m L1 L2 L3 < 0.5 m PE TC-IT-MP T s jednou fází L1 < 10 m L1 < 0.5 m PE T-IT-1Ph-MP TT L1 L2 L3 < 10 m L1 L2 L3 L1 L2 L3 nebo < 0.5 m PE PE (Výměnné moduly) (Samostatné bloky) TT-MP TT s jednou fází L1 < 10 m L1 L1 < 0.5 m nebo PE (Výměnné moduly) PE (Samostatné bloky) TT-1Ph-MP 13

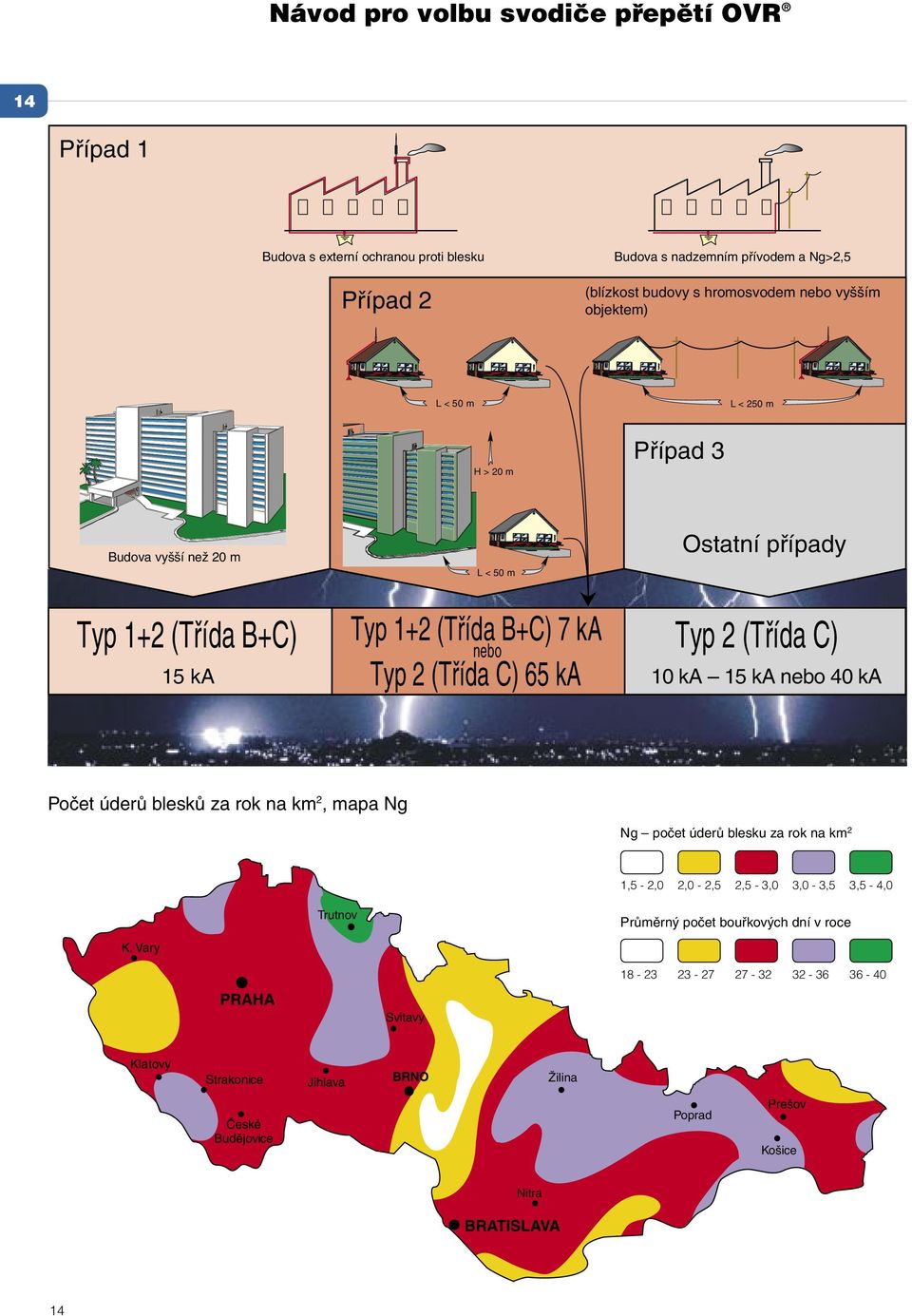

14 ávod pro volbu svodiče přepětí OVR 14 Případ 1 Budova s externí ochranou proti blesku Případ 2 Budova s nadzemním přívodem a g>2,5 (blízkost budovy s hromosvodem nebo vyšším objektem) L < 50 m L < 250 m H > 20 m Případ 3 Budova vyšší než 20 m L < 50 m Ostatní případy Typ 1+2 (Třída B+C) Typ 1+2 (Třída B+C) 7 ka Typ 2 (Třída C) nebo Typ 2 (Třída C) 65 ka 15 ka 10 ka 15 ka nebo 40 ka Počet úderů blesků za rok na km 2, mapa g g počet úderů blesku za rok na km 2 1,5-2,0 2,0-2,5 2,5-3,0 3,0-3,5 3,5-4,0 Trutnov Průměrný počet bouřkových dní v roce Žilina Poprad Košice itra 14

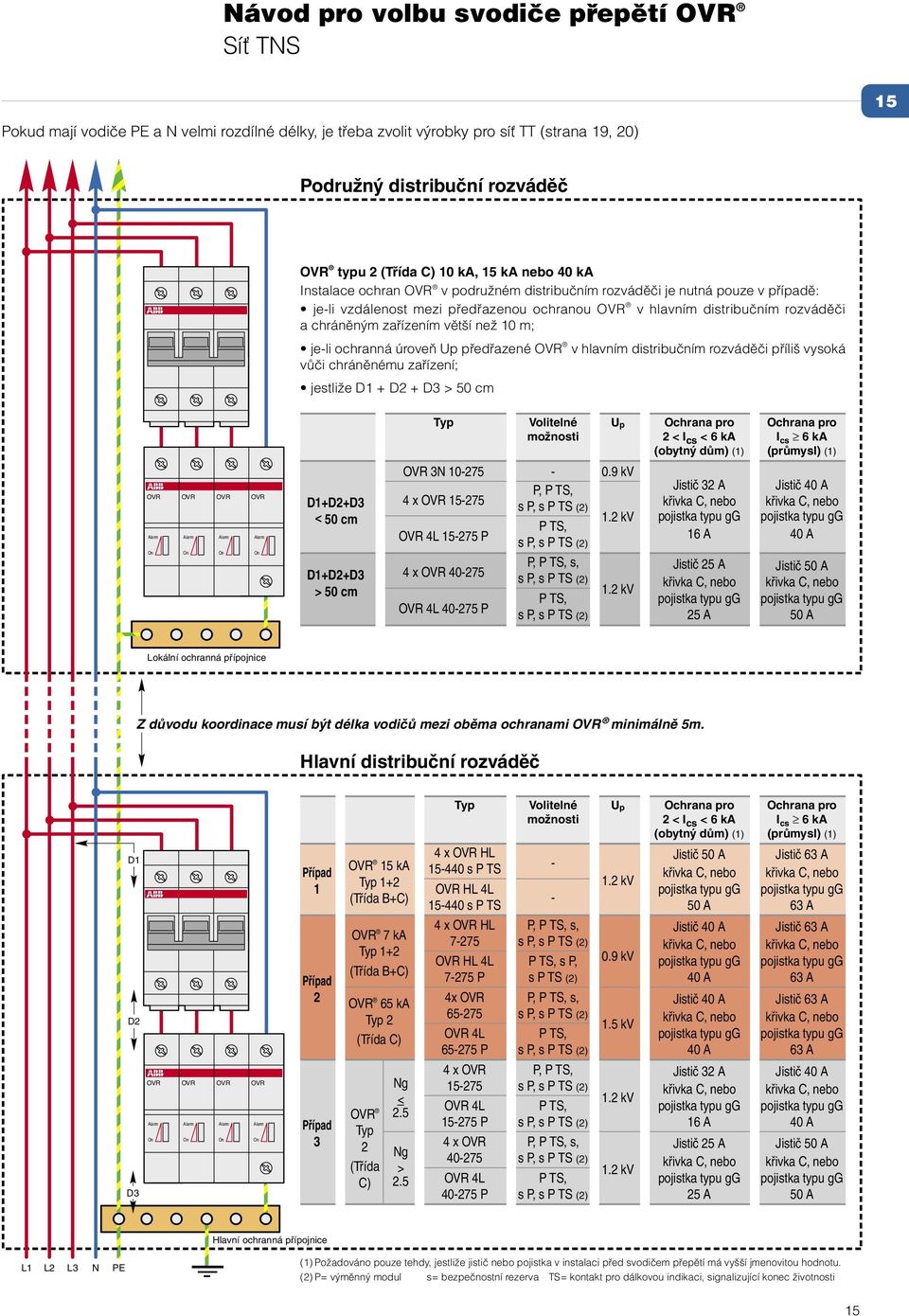

15 ávod pro volbu svodiče přepětí OVR Síť TS 15 Pokud mají vodiče PE a velmi rozdílné délky, je třeba zvolit výrobky pro síť TT (strana 19, 20) Podružný distribuční rozváděč OVR typu 2 (Třída C) 10 ka, 15 ka nebo 40 ka Instalace ochran OVR v podružném distribučním rozváděči je nutná pouze v případě: je-li vzdálenost mezi předřazenou ochranou OVR v hlavním distribučním rozváděči a chráněným zařízením větší než 10 m; je-li ochranná úroveň Up předřazené OVR v hlavním distribučním rozváděči příliš vysoká vůči chráněnému zařízení; jestliže D1 + D2 + D3 > 50 cm OVR OVR OVR OVR Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) OVR kv P, P TS, Jistič 32 A Jistič 40 A D1+D2+D3 4 x OVR s P, s P TS (2) < 50 cm pojistka typu gg pojistka typu gg P TS, OVR 4L P 16 A 40 A s P, s P TS (2) P, P TS, s, Jistič 25 A 4 x OVR Jistič 50 A D1+D2+D3 s P, s P TS (2) > 50 cm P TS, pojistka typu gg pojistka typu gg OVR 4L P s P, s P TS (2) 25 A 50 A Lokální ochranná přípojnice Z důvodu koordinace musí být délka vodičů mezi oběma ochranami OVR minimálně 5m. Hlavní distribuční rozváděč D1 D2 D3 OVR OVR OVR OVR Případ OVR 15 ka 1 Typ 1+2 (Třída B+C) Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) 4 x OVR HL Jistič 50 A Jistič 63 A s P TS - OVR HL 4L pojistka typu gg pojistka typu gg s P TS 50 A 63 A 4 x OVR HL P, P TS, s, Jistič 40 A Jistič 63 A OVR 7 ka s P, s P TS (2) Typ 1+2 OVR HL 4L P TS, s P, 0.9 kv pojistka typu gg pojistka typu gg (Třída B+C) Případ P s P TS (2) 40 A 63 A 2 OVR 4x OVR P, P TS, s, 65 ka Jistič 40 A Jistič 63 A s P, s P TS (2) Typ kv (Třída C) OVR 4L P TS, pojistka typu gg pojistka typu gg P s P, s P TS (2) 40 A 63 A g < OVR 2.5 Případ Typ 3 2 g (Třída > C) x OVR P, P TS, Jistič 32 A Jistič 40 A s P, s P TS (2) OVR 4L P TS, pojistka typu gg pojistka typu gg P s P, s P TS (2) 16 A 40 A 4 x OVR P, P TS, s, Jistič 25 A Jistič 50 A s P, s P TS (2) OVR 4L P TS, pojistka typu gg pojistka typu gg P s P, s P TS (2) 25 A 50 A Hlavní ochranná přípojnice L1 L2 L3 PE (1) Požadováno pouze tehdy, jestliže jistič nebo pojistka v instalaci před svodičem přepětí má vyšší jmenovitou hodnotu. (2) P= výměnný modul s= bezpečnostní rezerva TS= kontakt pro dálkovou indikaci, signalizující konec životnosti 15

16 16 ávod pro volbu svodiče přepětí OVR Síť T-C-S - rozdělení vodiče PE (PE PE+) v hlavním distribučním rozváděči Podružný distribuční rozváděč OVR typu 2 (Třída C) 10 ka, 15 ka nebo 40 ka Instalace ochran OVR v podružném distribučním rozváděči je nutná pouze v případě: je-li vzdálenost mezi předřazenou ochranou OVR v hlavním distribučním rozváděči a chráněným zařízením větší než 10 m; je-li ochranná úroveň Up předřazené OVR v hlavním distribučním rozváděči příliš vysoká vůči chráněnému zařízení; jestliže D1 + D2 + D3 > 50 cm OVR OVR OVR OVR Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) OVR kv P, P TS, Jistič 32 A Jistič 40 A D1+D2+D3 4 x OVR s P, s P TS (2) < 50 cm pojistka typu gg pojistka typu gg P TS, OVR 4L P 16 A 40 A s P, s P TS (2) P, P TS, s, Jistič 25 A 4 x OVR Jistič 50 A D1+D2+D3 s P, s P TS (2) > 50 cm P TS, pojistka typu gg pojistka typu gg OVR 4L P s P, s P TS (2) 25 A 50 A Lokální ochranná přípojnice Z důvodu koordinace musí být délka vodičů mezi oběma ochranami OVR minimálně 5 m PE Hlavní distribuční rozváděč D1 D2 D3 OVR OVR OVR Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) OVR 3 x OVR HL Jistič 50 A Jistič 63 A - Případ Typ s P TS 1 (Třída B+C) OVR HL 3L pojistka typu gg pojistka typu gg - 15 ka s P TS 50 A 63 A OVR 3 x OVR HL P, P TS, s, Jistič 40 A Jistič 63 A Typ s P, s P TS (2) (Třída B+C) OVR HL 3L P TS, s P, 0.9 kv pojistka typu gg pojistka typu gg Případ 7 ka P s P TS (2) 40 A 63 A 2 OVR 3x OVR P, P TS, s, Jistič 40 A Jistič 63 A Typ s P, s P TS (2) 1.5 kv (Třída C) OVR 3L P TS, pojistka typu gg pojistka typu gg 65 ka P s P, s P TS (2) 40 A 63 A 3 x OVR P, P TS, Jistič 32 A Jistič 40 A g s P, s P TS (2) < OVR 2.5 OVR 3L P TS, pojistka typu gg pojistka typu gg Případ P s P, s P TS (2) 16 A 40 A Typ x OVR P, P TS, s, Jistič 25 A Jistič 50 A g s P, s P TS (2) (Třída > C) 2.5 OVR 3L P TS, pojistka typu gg pojistka typu gg P s P, s P TS (2) 25 A 50 A Hlavní ochranná přípojnice L1 L2 L3 PE (1) Požadováno pouze tehdy, jestliže jistič nebo pojistka v instalaci před svodičem přepětí má vyšší jmenovitou hodnotu. (2) P= výměnný modul s= bezpečnostní rezerva TS= kontakt pro dálkovou indikaci, signalizující konec životnosti 16

17 ávod pro volbu svodiče přepětí OVR Síť TC - rozdělení vodiče PE (PE PE+) v podružném distribučním rozváděči 17 Podružný distribuční rozváděč OVR typu 2 (Třída C) 15 ka nebo 40 ka Instalace ochran OVR v podružném distribučním rozváděči je nutná pouze v případě: je-li vzdálenost mezi předřazenou ochranou OVR v hlavním distribučním rozváděči a chráněným zařízením větší než 10 m; je-li ochranná úroveň Up předřazené OVR v hlavním distribučním rozváděči příliš vysoká vůči chráněnému zařízení; jestliže D1 + D2 + D3 > 50 cm OVR OVR OVR Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) P, P TS, Jistič 32 A Jistič 40 A D1+D2+D3 3 x OVR s P, s P TS (2) < 50 cm P TS, pojistka typu gg pojistka typu gg OVR 3L P s P, s P TS (2) 16 A 40 A P, P TS, s, Jistič 25 A Jistič 50 A D1+D2+D3 3 x OVR s P, s P TS (2) > 50 cm P TS, pojistka typu gg pojistka typu gg OVR 3L P s P, s P TS (2) 25 A 50 A Lokální ochranná přípojnice Z důvodu koordinace musí být délka vodičů mezi oběma ochranami OVR minimálně 5 m PE Hlavní distribuční rozváděč D1 D2 D3 OVR OVR OVR Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmys) (1) OVR 3 x OVR HL Jistič 50 A Jistič 63 A - Případ Typ s P TS 1 (Třída B+C) OVR HL 3L pojistka typu gg pojistka typu gg - 15 ka s P TS 50 A 63 A OVR 3 x OVR HL P, P TS, s, Jistič 40 A Jistič 63 A Typ s P, s P TS (2) (Třída B+C) OVR HL 3L P TS, s P, 0.9 kv pojistka typu gg pojistka typu gg Případ 7 ka P s P TS (2) 40 A 63 A 2 OVR 3 x OVR P, P TS, s, Jistič 40 A Jistič 63 A Typ s P, s P TS (2) 1.5 kv (Třída C) OVR 3L P TS, pojistka typu gg pojistka typu gg 65 ka P s P, s P TS (2) 40 A 63 A 3 x OVR P, P TS, Jistič 32 A Jistič 40 A g s P, s P TS (2) < OVR 3L P TS, pojistka typu gg pojistka typu gg OVR 2.5 Případ P s P, s P TS (2) 16 A 40 A Typ x OVR P, P TS, s, Jistič 25 A Jistič 50 A g s P, s P TS (2) (Třída > C) 2.5 OVR 3L P TS, pojistka typu gg pojistka typu gg P s P, s P TS (2) 25 A 50 A Hlavní ochranná přípojnice L1 L2 L3 PE (1) Požadováno pouze tehdy, jestliže jistič nebo pojistka v instalaci před svodičem přepětí má vyšší jmenovitou hodnotu. (2) P= výměnný modul s= bezpečnostní rezerva TS= kontakt pro dálkovou indikaci, signalizující konec životnosti 17

18 ávod pro volbu svodiče přepětí OVR Síť T - Obytný dům 18 Podružný distribuční rozváděč OVR typu 2 (Třída C) 10 ka, 15 ka nebo 40 ka Instalace ochran OVR v podružném distribučním rozváděči je nutná pouze v případě: je-li vzdálenost mezi předřazenou ochranou OVR v hlavním distribučním rozváděči a chráněným zařízením větší než 10 m; je-li ochranná úroveň Up předřazené OVR v hlavním distribučním rozváděči příliš vysoká vůči chráněnému zařízení; jestliže D1 + D2 + D3 > 50 cm OVR OVR Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) OVR kv P, P TS, Jistič 32 A Jistič 40 A D1+D2+D3 2 x OVR s P, s P TS (2) < 50 cm pojistka typu gg pojistka typu gg P TS, OVR 2L P 16 A 40 A s P, s P TS (2) P, P TS, s, Jistič 25 A 2 x OVR Jistič 50 A D1+D2+D3 s P, s P TS (2) > 50 cm P TS, pojistka typu gg pojistka typu gg OVR 2L P s P, s P TS (2) 25 A 50 A Lokální ochranná přípojnice Z důvodu koordinace musí být délka vodičů mezi oběma ochranami OVR minimálně 5 m PE Hlavní distribuční rozváděč D1 D2 D3 OVR OVR OVR Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) OVR 3 x OVR HL Jistič 50 A Jistič 63 A - Případ Typ s P TS 1 (Třída B+C) OVR HL 3L pojistka typu gg pojistka typu gg - 15 ka s P TS 50 A 63 A OVR 3 x OVR HL P, P TS, s, Jistič 40 A Jistič 63 A Typ s P, s P TS (2) (Třída B+C) OVR HL P TS, s P, 0.9 kv pojistka typu gg pojistka typu gg Případ 7 ka 3L P s P TS (2) 40 A 63 A 2 OVR 3x OVR P, P TS, s, Jistič 40 A Jistič 63 A Typ s P, s P TS (2) 1.5 kv (Třída C) OVR 3L P TS, pojistka typu gg pojistka typu gg 65 ka P s P, s P TS (2) 40 A 63 A 3 x OVR P, P TS, Jistič 32 A Jistič 40 A g s P, s P TS (2) < OVR 2.5 OVR 3L P TS, pojistka typu gg pojistka typu gg Případ P s P, s P TS (2) 16 A 40 A Typ x OVR P, P TS, s, Jistič 25 A Jistič 50 A g s P, s P TS (2) (Třída > C) 2.5 OVR 3L P TS, pojistka typu gg pojistka typu gg P s P, s P TS (2) 25 A 50 A Hlavní ochranná přípojnice L1 L2 L3 PE (1) Požadováno pouze tehdy, jestliže jistič nebo pojistka v instalaci před svodičem přepětí má vyšší jmenovitou hodnotu. (2) P= výměnný modul s= bezpečnostní rezerva TS= kontakt pro dálkovou indikaci, signalizující konec životnosti 18

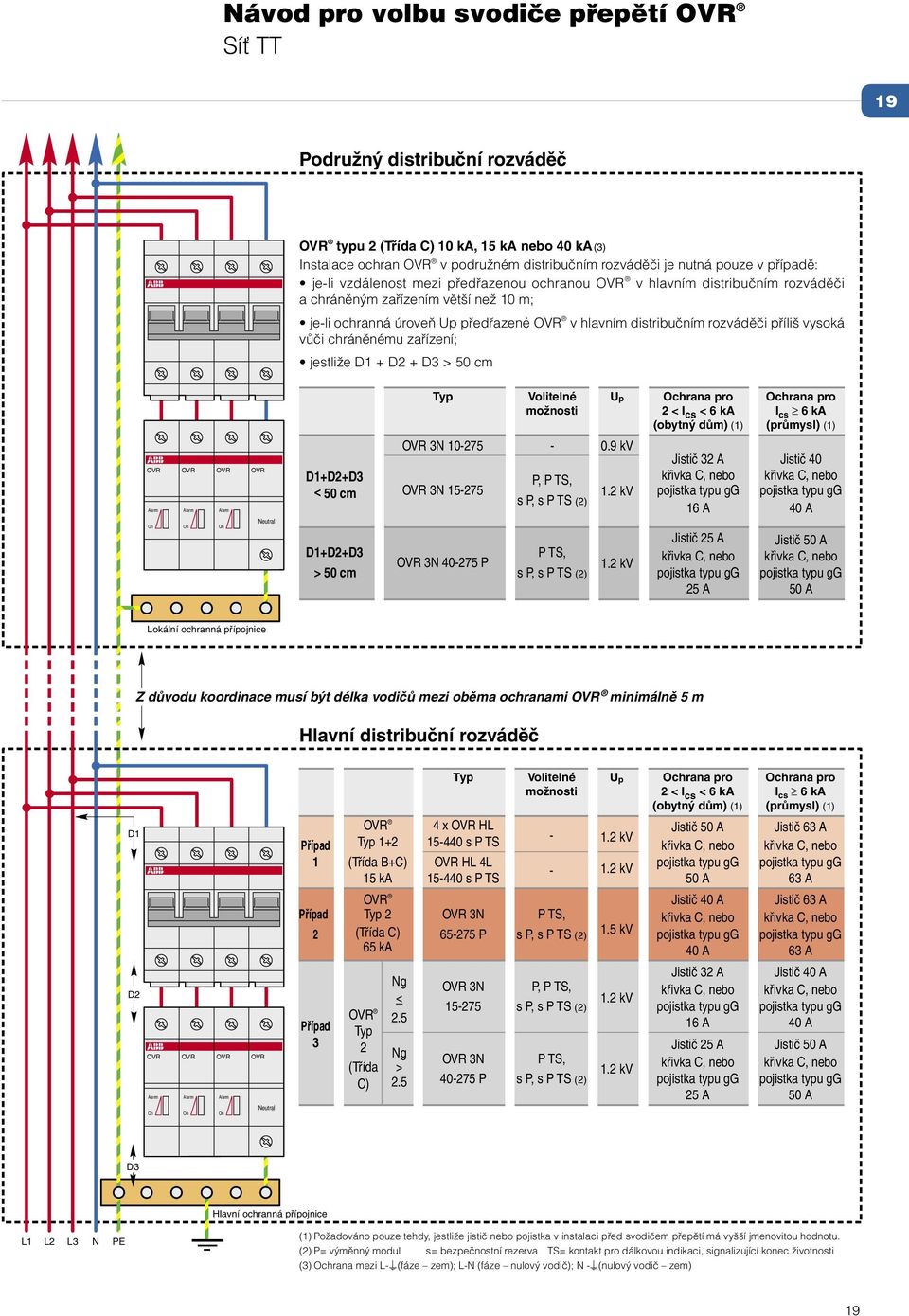

19 ávod pro volbu svodiče přepětí OVR Síť TT 19 Podružný distribuční rozváděč OVR typu 2 (Třída C) 10 ka, 15 ka nebo 40 ka (3) Instalace ochran OVR v podružném distribučním rozváděči je nutná pouze v případě: je-li vzdálenost mezi předřazenou ochranou OVR v hlavním distribučním rozváděči a chráněným zařízením větší než 10 m; je-li ochranná úroveň Up předřazené OVR v hlavním distribučním rozváděči příliš vysoká vůči chráněnému zařízení; jestliže D1 + D2 + D3 > 50 cm OVR OVR OVR OVR eutral Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) OVR kv Jistič 32 A Jistič 40 D1+D2+D3 P, P TS, < 50 cm OVR pojistka typu gg pojistka typu gg s P, s P TS (2) 16 A 40 A Jistič 25 A Jistič 50 A D1+D2+D3 P TS, OVR P > 50 cm s P, s P TS (2) pojistka typu gg pojistka typu gg 25 A 50 A Lokální ochranná přípojnice Z důvodu koordinace musí být délka vodičů mezi oběma ochranami OVR minimálně 5 m Hlavní distribuční rozváděč D1 D2 OVR OVR OVR OVR eutral Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) OVR 4 x OVR HL Jistič 50 A Jistič 63 A - Případ Typ s P TS 1 (Třída B+C) OVR HL 4L - pojistka typu gg pojistka typu gg 15 ka s P TS 50 A 63 A OVR Jistič 40 A Jistič 63 A Případ Typ 2 OVR 3 P TS, 2 (Třída C) P s P, s P TS (2) 1.5 kv pojistka typu gg pojistka typu gg 65 ka 40 A 63 A Jistič 32 A Jistič 40 A g OVR 3 P, P TS, < s P, s P TS OVR (2) pojistka typu gg pojistka typu gg 2.5 Případ 16 A 40 A Typ 3 2 Jistič 25 A Jistič 50 A g OVR 3 P TS, (Třída > C) P s P, s P TS (2) pojistka typu gg pojistka typu gg 25 A 50 A D3 Hlavní ochranná přípojnice L1 L2 L3 PE (1) Požadováno pouze tehdy, jestliže jistič nebo pojistka v instalaci před svodičem přepětí má vyšší jmenovitou hodnotu. (2) P= výměnný modul s= bezpečnostní rezerva TS= kontakt pro dálkovou indikaci, signalizující konec životnosti (3) Ochrana mezi L- (fáze zem); L- (fáze nulový vodič); - (nulový vodič zem) 19

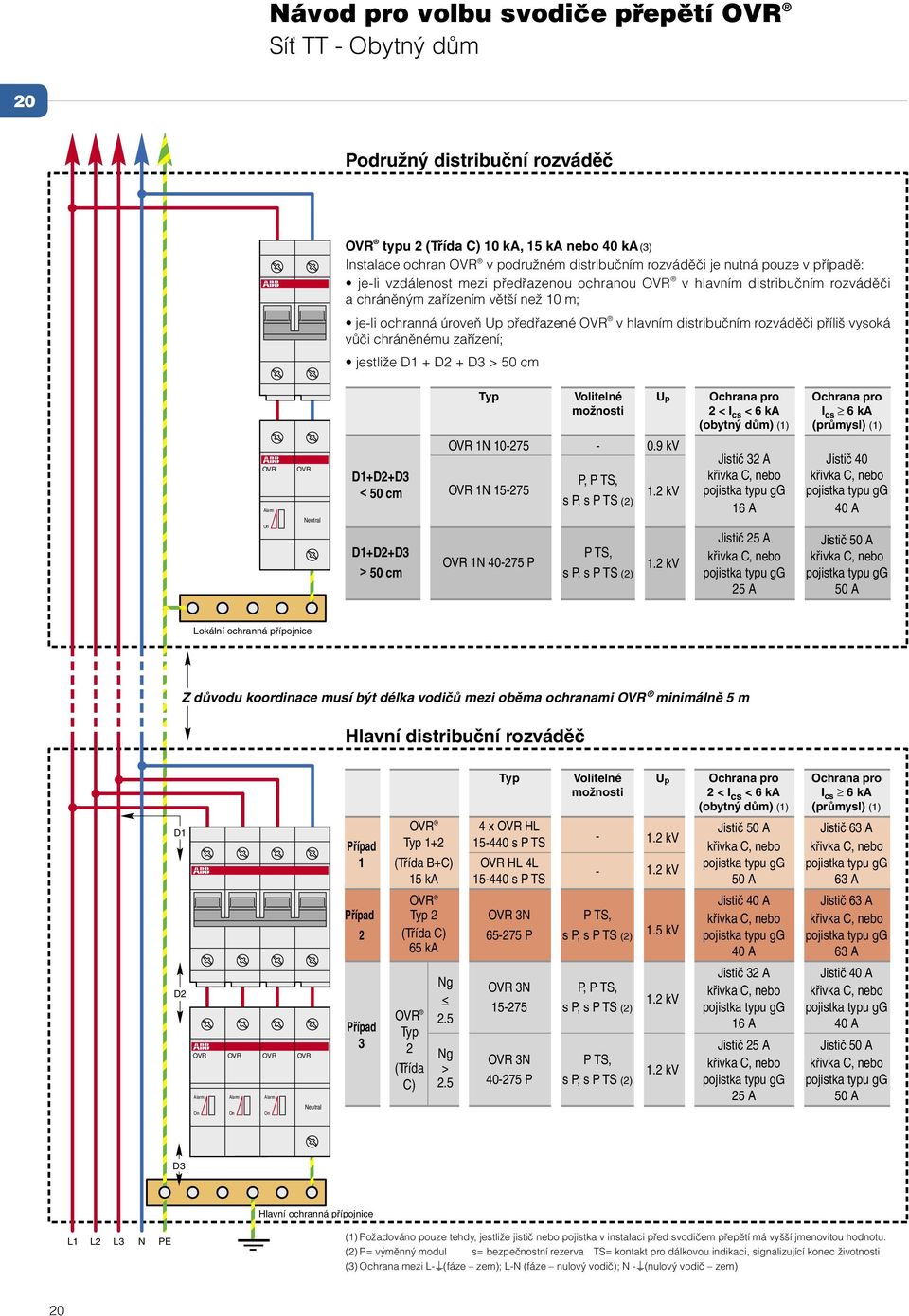

20 ávod pro volbu svodiče přepětí OVR Síť TT - Obytný dům 20 Podružný distribuční rozváděč OVR typu 2 (Třída C) 10 ka, 15 ka nebo 40 ka (3) Instalace ochran OVR v podružném distribučním rozváděči je nutná pouze v případě: je-li vzdálenost mezi předřazenou ochranou OVR v hlavním distribučním rozváděči a chráněným zařízením větší než 10 m; je-li ochranná úroveň Up předřazené OVR v hlavním distribučním rozváděči příliš vysoká vůči chráněnému zařízení; jestliže D1 + D2 + D3 > 50 cm OVR OVR eutral Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) OVR kv Jistič 32 A Jistič 40 D1+D2+D3 P, P TS, < 50 cm OVR pojistka typu gg pojistka typu gg s P, s P TS (2) 16 A 40 A Jistič 25 A Jistič 50 A D1+D2+D3 P TS, OVR P > 50 cm s P, s P TS (2) pojistka typu gg pojistka typu gg 25 A 50 A Lokální ochranná přípojnice Z důvodu koordinace musí být délka vodičů mezi oběma ochranami OVR minimálně 5 m Hlavní distribuční rozváděč D1 D2 OVR OVR OVR OVR eutral Typ Volitelné U p Ochrana pro Ochrana pro možnosti 2 < I cs < 6 ka I cs 6 ka (obytný dům) (1) (průmysl) (1) OVR 4 x OVR HL Jistič 50 A Jistič 63 A - Případ Typ s P TS 1 (Třída B+C) OVR HL 4L - pojistka typu gg pojistka typu gg 15 ka s P TS 50 A 63 A OVR Jistič 40 A Jistič 63 A Případ Typ 2 OVR 3 P TS, 2 (Třída C) P s P, s P TS (2) 1.5 kv pojistka typu gg pojistka typu gg 65 ka 40 A 63 A Jistič 32 A Jistič 40 A g OVR 3 P, P TS, < s P, s P TS OVR (2) pojistka typu gg pojistka typu gg 2.5 Případ 16 A 40 A Typ 3 2 Jistič 25 A Jistič 50 A g OVR 3 P TS, (Třída > C) P s P, s P TS (2) pojistka typu gg pojistka typu gg 25 A 50 A D3 Hlavní ochranná přípojnice L1 L2 L3 PE (1) Požadováno pouze tehdy, jestliže jistič nebo pojistka v instalaci před svodičem přepětí má vyšší jmenovitou hodnotu. (2) P= výměnný modul s= bezpečnostní rezerva TS= kontakt pro dálkovou indikaci, signalizující konec životnosti (3) Ochrana mezi L- (fáze zem); L- (fáze nulový vodič); - (nulový vodič zem) 20

21 Pravidla pro instalaci 21 Koordinace s jištěním I když jsou všechny svodiče přepětí opatřeny zabudovanou tepelnou ochranou, musí být spřaženy s další nadřazenou ochranou proti zkratovým proudům. nebo nebo Pravidla pro připojení vodičů Přechodová přepětí vyvolaná úderem blesku způsobují v elektrickém zařízení velmi vysoké proudové špičky (několik desítek ka), s velmi krátkou dobou průtoku (několik mikrosekund). Připojovací kabely se pak chovají jako prvky s vysokou impedancí. apětí na vodiči o délce 1 m: U = L di/dt = 1200 V (kde 1 m kabelu odpovídá asi 1 µh a impuls má tvar vlny 8/20). Přívodní kabely pro připojení svodiče přepětí OVR do sítě, ale také k zemnicí svorce musí být co nejkratší, protože impedance těchto spojů snižuje úroveň poskytované ochrany. Priorita nepřerušené dodávky proudu Priorita zajištění ochrany Vlna 8/20 L = 1 m ~ 1200 V D1 Doporučení: D1 + D2 + D3 < 50 cm D2 OVR OVR OVR D3 L1 L2 L3 PE Hlavní ochranná přípojnice Svodič přepětí je potřeba instalovat co nejblíže ke chráněnému zařízení. Vzdálenost mezi OVR a chráněným zařízením musí být kratší než 10 m. Pokud nelze tuto podmínku splnit (např. proto, že chráněné zařízení se nachází daleko od hlavního distribučního rozváděče), je nutné instalovat druhý svodič přepětí. d 10 m d 10 m L L UL1 Chráněné zařízení Ur Ur Chráněné zařízení Chráněné zařízení Chráněné zařízení UP UL2 UP Ur = Up + UL1 + UL2 Ur = Up 21

22 Pravidla pro instalaci 22 Průřez vodičů Průřez vodičů závisí na zkratové odolnosti instalované sítě. Průřez vodičů pro připojení svodičů přepětí musí být minimálně roven průřezu ostatních vodičů instalace. L1 < 10 m L2 L3 Plný vodič Splétaný vodič Koordinace Pokud je nutné zajistit víceúrovňovou ochranu, je třeba pečlivě zvážit koordinaci mezi jednotlivými úrovněmi. Proteče-li maximální výbojový proud přes první stupeň ochrany, pak zbývající proud tekoucí přes ostatní úrovně nesmí překročit jejich kapacitu Hlavní distribuční rozváděč Podružný distribuční rozváděč Telefonní linka Ekvipotenciál země Pospojování pro dosažení stejného zemního potenciálu Zemnící vodiče všech svodičů přepětí musí být navzájem propojeny kvůli zajištění zemního ekvipotenciálu. Tím se odstraní v e š k e r ý ro z d í l p o t e n c i á l ů jednotlivých zemnicích bodů. V opačném případě by byla zcela narušena úroveň ochrany poskytovaná svodiči přepětí. L I OVR Eq 1 Eq 2 L I OVR Eq 1 Eq 2 22

23 Technické údaje 23 Svodiče přepětí typu (Třída B + C) 7 ka 15 ka Zkušební třída (nebo B+C) Jmenovité napětí U n V 230 Maximální trvalé provozní napětí U C V Kmitočet Hz 50 Impulzní proud I imp (vlna 10/350 µs) na pól ka 7 15 Maximální výbojový proud I max (vlna 8/20 µs) na pól ka Jmenovitý výbojový proud I n (vlna 8/20 µs) na pól ka 6 5 Doba odezvy ns < 25 Zkratový výdržný proud I CC ka 25 Ochranná úroveň U P (při proudu I n ) kv Dočasné výdržné přepětí U T v trvání 200 ms V 1500 Dočasné výdržné přepětí U T v trvání 5s, v sítích TC V 334 (mezi L- )(2) Dočasné výdržné přepětí U T v trvání 5s, v sítích TS V 334 (mezi L-, L- )(2) Dočasné výdržné přepětí U T v trvání 5s, v sítích TT V 334 (mezi L-) & 400 (mezi L- )(2) ásledný proud I f žádný Provozní proud I C ma < 1 Jištění Očekávaný zkratový proud I CS 2 ka 6 ka jistič s křivkou C A pojistka gg A Očekávaný zkratový proud I CS > 7 ka jistič s křivkou C A pojistka gg A Svodiče přepětí typu 2 (Třída C) 10 ka 15 ka 40 ka 65 ka Zkušební třída 2 (nebo C) Jmenovité napětí U n V 230 Maximální trvalé provozní napětí U c V 275 Kmitočet Hz 50 Maximální výbojový proud I max (vlna 8/20 µs) na pól ka Jmenovitý výbojový proud I n (vlna 8/20 µs) na pól ka pro výměnné 20 a 10 pro samostatné bloky Doba odezvy ns < 25 Zkratový výdržný proud I CC ka Ochranná úroveň U P (při proudu I n ) kv (1) 1.2 (1) 1.5 Dočasné výdržné přepětí U T v trvání 200 ms V 1500 Dočasné výdržné přepětí U T v trvání 5s, v sítích TC V 334 (mezi L- )(2) Dočasné výdržné přepětí U T v trvání 5s, v sítích TS V 334 (mezi L-, L- ))(2) Dočasné výdržné přepětí U T v trvání 5s, v sítích TT V 334 (mezi L-) & 400 (mezi L- ))(2) ásledný proud I f žádný Provozní proud I C ma < 1 Jištění Očekávaný zkratový proud I cs 2 ka 6 ka jistič s křivkou C A pojistka gg A Očekávaný zkratový proud I cs > 7 ka jistič s křivkou C A pojistka gg A Další údaje Provozní & skladovací teplota C Maximální instalační nadmořská výška m 2000 Materiál pouzdra PC, šedá barva RAL 7032 Stupeň krytí IP 23 Odolnost vůči požáru, podle UL 94 Referenční normy IEC / E V2 (1) U výměnných modulů je U p = 1,2 kv mezi L -, - a L-. U samostatných bloků je U p = 1,2 kv mezi L- a 1,8 kv mezi L - i mezi -. (2) Ochrana mezi vodiči L - (fáze zem), L- (fáze nulový vodič) a - (nulový vodič zem). 23

24 Výrobky typu (Třída B + C) 24 7 ka Druh Ochrana Typ Objednací číslo Výměnný Bezpeč. TS Hmotnost Počet Vnitřní Pohled sítě proti přepětí modul rezerva (dálková pólů zapojení na výrobek mezi (1) indikace) (g) TC TS 15 ka L- - OVR HL CTB R e e e OVR HL s 2CTB R e Ano e OVR HL P 2CTB R Ano e e OVR HL s P 2CTB R Ano Ano e OVR HL P TS 2CTB R Ano e Ano OVR HL s P TS 2CTB R Ano Ano Ano OVR HL 3L P 2CTB R Ano e e OVR HL 3L s P 2CTB R Ano Ano e OVR HL 3L P TS 2CTB R Ano e Ano OVR HL 3L s P TS 2CTB R Ano Ano Ano OVR HL 4L P 2CTB R Ano e e OVR HL 4L s P 2CTB R Ano Ano e OVR HL 4L P TS 2CTB R Ano e Ano OVR HL 4L s P TS 2CTB R Ano Ano Ano OVR HL s P TS 2CTB R Ano Ano Ano OVR HL 2L s P TS 2CTB R Ano Ano Ano TC TS L- - OVR HL 3L s P TS 2CTB R Ano Ano Ano OVR HL 4L s P TS 2CTB R Ano Ano Ano (1) L - (fáze zem), L- (fáze nulový vodič), - (nulový vodič zem) áhradní moduly typu (Třída B + C) I imp Typ Objednací číslo 7 ka OVR HL C 2CTB R OVR HL s C 2CTB R ka OVR HL s C 2CTB R

25 Výrobky typu 2 (Třída C), 275 V ka Druh Ochrana Typ Objednací číslo Výměnný Bezpeč. TS Hmotnost Počet Vnitřní Pohled sítě proti přepětí modul rezerva (dálková pólů zapojení na výrobek mezi (1) indikace) (g) OVR CTB R e e e TT TS L- - L- OVR CTB R e e e ka OVR CTB R e e e 150 OVR P 2CTB R Ano e e OVR s P 2CTB R Ano Ano e OVR P TS 2CTB R Ano e Ano OVR s P TS 2CTB R Ano Ano Ano OVR 2L P 2CTB R Ano e e TC TS L- - OVR 2L s P 2CTB R Ano Ano e OVR 2L P TS 2CTB R Ano e Ano OVR 2L s P TS 2CTB R Ano Ano Ano OVR 3L P 2CTB R Ano e e OVR 3L s P 2CTB R Ano Ano e OVR 3L P TS 2CTB R Ano e Ano OVR 3L s P TS 2CTB R Ano Ano Ano OVR 4L P 2CTB R Ano e e OVR 4L s P 2CTB R Ano Ano e OVR 4L P TS 2CTB R Ano e Ano OVR 4L s P TS 2CTB R Ano Ano Ano OVR CTB R e e e OVR P 2CTB R Ano e e TT TS L- - L- OVR s P 2CTB R Ano Ano e OVR P TS 2CTB R Ano e Ano OVR s P TS 2CTB R Ano Ano Ano OVR CTB R e e e OVR P 2CTB R Ano e e OVR s P 2CTB R Ano Ano e OVR P TS 2CTB R Ano e Ano OVR s P TS 2CTB R Ano Ano Ano (1) L - (fáze zem), L- (fáze nulový vodič), - (nulový vodič zem) áhradní moduly typu 2 (Třída C) I max Typ Objednací číslo 15 ka OVR C 2CTB R OVR s C 2CTB R ka OVR C 2CTB R OVR s C 2CTB R I max Typ Objednací číslo 65 ka OVR C 2CTB R OVR s C 2CTB R ulový vodič OVR 65 C 2CTB R

26 Výrobky typu 2 (Třída C), 275 V ka 65 ka Druh Ochrana Typ Objednací číslo Výměnný Bezpeč. TS Hmotnost Počet Vnitřní Pohled sítě proti přepětí modul rezerva (dálková pólů zapojení na výrobek mezi (1) indikace) (g) TC TS TT TS L- - L- - L- OVR CTB R e e e OVR s 2CTB R e Ano e OVR P 2CTB R Ano e e OVR s P 2CTB R Ano Ano e OVR P TS 2CTB R Ano e Ano OVR s P TS 2CTB R Ano Ano Ano OVR 2L P 2CTB R Ano e e OVR 2L s P 2CTB R Ano Ano e OVR 2L P TS 2CTB R Ano e Ano OVR 2L s P TS 2CTB R Ano Ano Ano OVR 3L P 2CTB R Ano e e OVR 3L s P 2CTB R Ano Ano e OVR 3L P TS 2CTB R Ano e Ano OVR 3L s P TS 2CTB R Ano Ano Ano OVR 4L P 2CTB R Ano e e OVR 4L s P 2CTB R Ano Ano e OVR 4L P TS 2CTB R Ano e Ano OVR 4L s P TS 2CTB R Ano Ano Ano OVR P 2CTB R Ano e e OVR s P 2CTB R Ano Ano e OVR P TS 2CTB R Ano e Ano OVR s P TS 2CTB R Ano Ano Ano OVR P 2CTB R Ano e e OVR s P 2CTB R Ano Ano e OVR P TS 2CTB R Ano e Ano OVR s P TS 2CTB R Ano Ano Ano OVR CTB R e e e 150 OVR s 2CTB R e Ano e OVR P 2CTB R Ano e e OVR s P 2CTB R Ano Ano e OVR P TS 2CTB R Ano e Ano TC TS L- - OVR s P TS 2CTB R Ano Ano Ano OVR 3L P 2CTB R Ano e e OVR 3L s P 2CTB R Ano Ano e OVR 3L P TS 2CTB R Ano e Ano OVR 3L s P TS 2CTB R Ano Ano Ano OVR 4L P 2CTB R Ano e e OVR 4L s P 2CTB R Ano Ano e OVR 4L P TS 2CTB R Ano e Ano OVR 4L s P TS 2CTB R Ano Ano Ano OVR P 2CTB R Ano e e TT TS L- - L- OVR s P 2CTB R Ano Ano e OVR P TS 2CTB R Ano e Ano OVR s P TS 2CTB R Ano Ano Ano OVR P 2CTB R Ano e e OVR s P 2CTB R Ano Ano e OVR P TS 2CTB R Ano e Ano OVR s P TS 2CTB R Ano Ano Ano (1) L - (fáze zem), L- (fáze nulový vodič), - (nulový vodič zem) 26

27 Přepěťová ochrana pro telefonní & datové přenosové sítě OVR TC 27 Hromosvod Svodiče přepětí OVR TC chrání zařízení připojená na telefonní linky, komunikační nebo datové okruhy. PDR PDR Kamerová ochrana OVR 2L P Protipožární alarm OVR TC 24V Pobočková telefonní ústředna OVR 2L P Ochrana video signálu OVR TC HDR OVR TC OVR TC OVR TC OVR TC OVR HL 3L s P TS ISD ISD Digitál. Linka Analogová Linka Domácí telefon Technické údaje Popis OVR TC 06V OVR TC 12V OVR TC 24V OVR TC 48V OVR TC 200FR OVR TC 200V Objednací číslo 2CTB R CTB R CTB R CTB R CTB R CTB R Zkušební třída 2 (nebo C) Druh proudu DC Počet chráněných párů 1 Jmenovité napětí U n V Maximální trvalé provozní napětí U C V Druh ochrany Sériová Paralelní Jmenovitý proud (max. 100 ma) ma 20 - Výdržný proud při 50 Hz (15 minut) A 10 Maximální výbojový proud I max (vlna 8/20 µs) ka 10 Jmenovitý výbojový proud I n (vlna 8/20 µs) ka 5 Doba odezvy ns < 25 Ochranná úroveň U P (při proudu I n ) V Šířka pásma MHz Dočasné přepětí U T v trvání 200 ms V 1500 ásledný proud I f žádný Stupeň krytí IP 23 Mechanické údaje Průřez připojovacích vodičů mm Délka obnažení připojovacích vodičů mm 7 Utahovací moment m 0.4 Konec životnosti při zkratu ano Zabudovaná tepelná pojistka ano e Stavový indikátor ano e Kompatibilita s OVR SIG ano e Bezpečnostní rezerva e Dálkový indikátor TS e Další údaje Provozní a skladovací teplota C Maximální instalační nadmořská výška m 2000 Hmotnost g 150 Modul 17,5 mm počet 1 Materiál pouzdra PC, šedá barva RAL 7032 Odolnost vůči požáru, podle UL 94 V2 Referenční normy IEC / E HDR: Hlavní distribuční rozváděč PDR: Podružný distribuční rozváděč 27
