Izolaní materiály. Šastník Stanislav. 11. týden

Transkript

1 Izolaní materiály 11. týen Šastník Stanislav Vysoké uení technické v Brn, Fakulta stavební, Ústav technologie stavebních hmot a ílc, Veveí 95, Brno, Tel: , Fax , Stastnik.S@fce.vutbr.cz

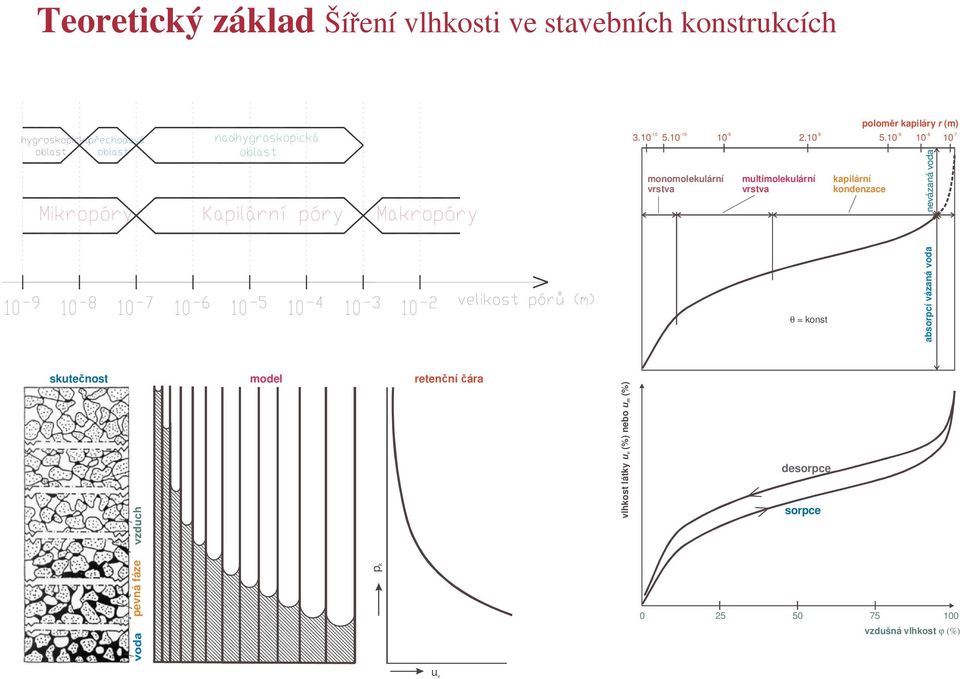

2 Teoretický zákla Šíení vlhkosti ve stavebních konstrukcích polomr kapiláry r (m) monomolekulární vrstva multimolekulární vrstva θ = konst kapilární konenzace absorpcí vázaná voa nevázaná voa skutenost moel retenní ára vlhkost látky u v (%) nebo u m (%) esorpce sorpce pevná fáze p k vzušná vlhkost ϕ (%) u v

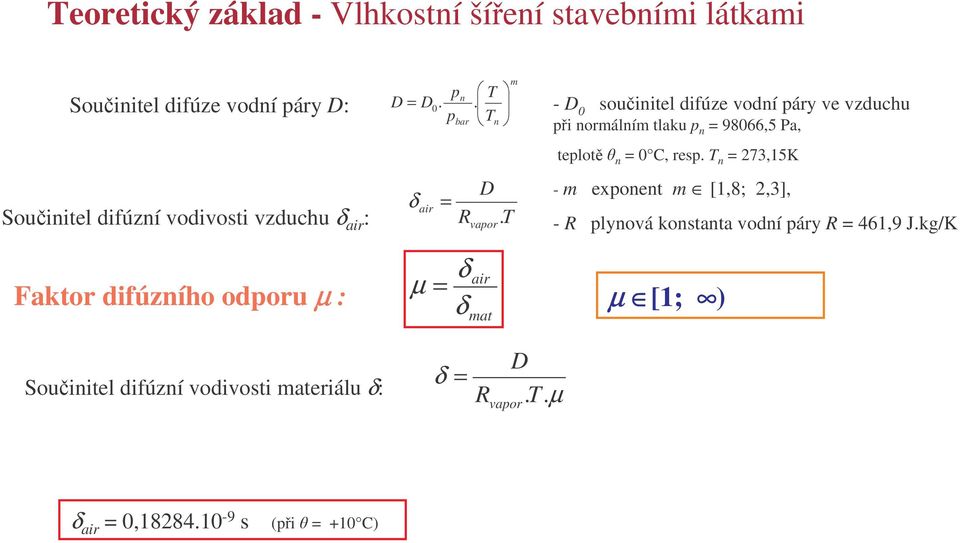

3 Teoretický zákla Vlhkostní šíení stavebními látkami ifúze voní páry D: ifúzní voivosti vzuchu δ air : D n =.. δ air = R D. T vapor m p T D p bar T 0 D 0 souinitel ifúze voní páry ve vzuchu n pi normálním tlaku p n = 98066,5 Pa, teplot n = 0 C, resp. T n = 273,15K m exponent m [1,8; 2,3], R plynová konstanta voní páry R = 461,9 J.kg/K Faktor ifúzního oporu µ : δ µ = δ air mat µ [1; ) ifúzní voivosti materiálu δ: δ = R vapor D.T. µ δ air = 0, s (pi = +10 C)

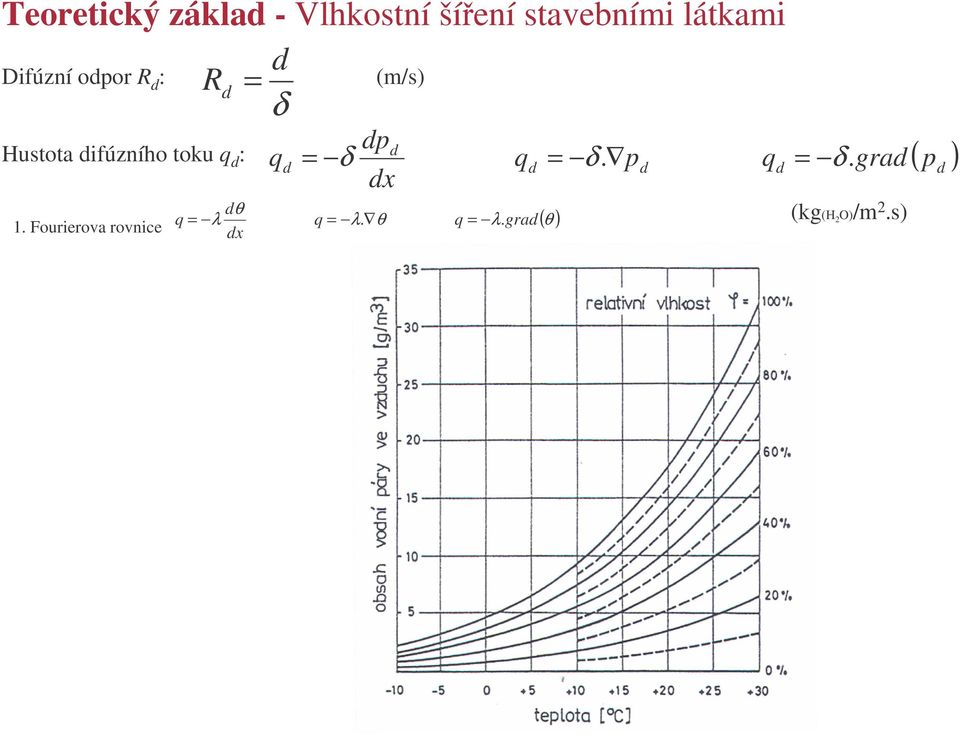

4 Teoretický zákla Vlhkostní šíení stavebními látkami Difúzní opor R : R = (m/s) δ Hustota ifúzního toku q : θ x p x q = δ q = δ. p q = δ. 1. Fourierova rovnice q = λ q = λ. θ q = λ. gra( θ ) gra (kg(h 2 O)/m 2.s) ( p )

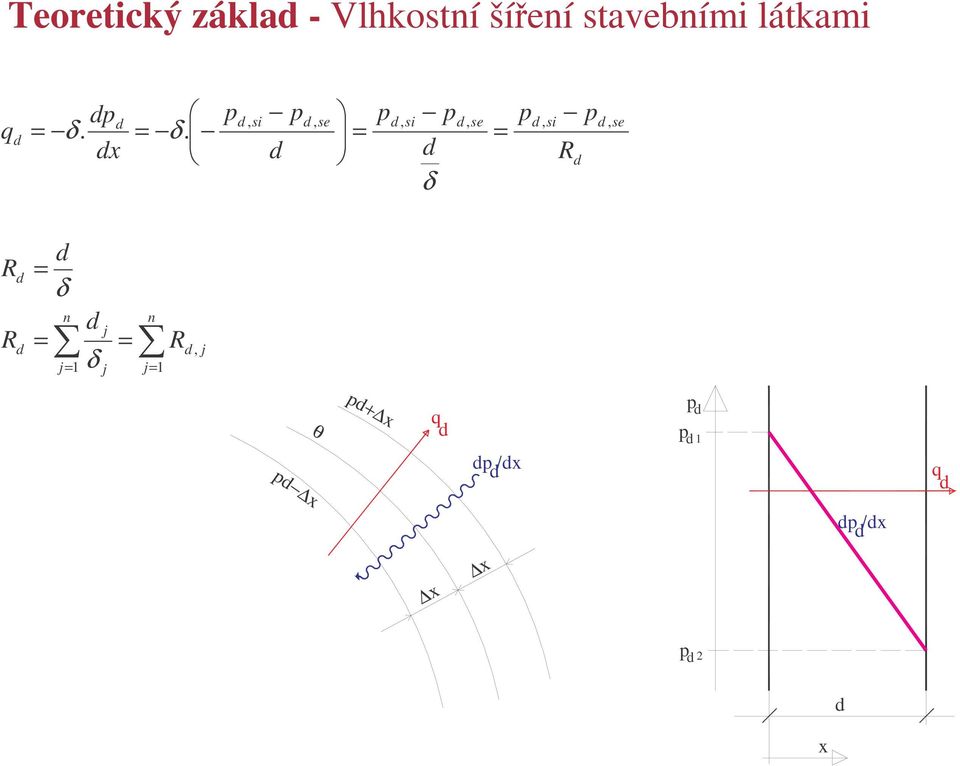

5 Teoretický zákla Vlhkostní šíení stavebními látkami q p = δ. x = δ. p, si p, se = p, si p δ, se = p, si R p, se R R = δ n = j= 1 δ j j = n j= 1 R, j p x θ p+ x q p /x p p 1 q p /x x x p 2 x

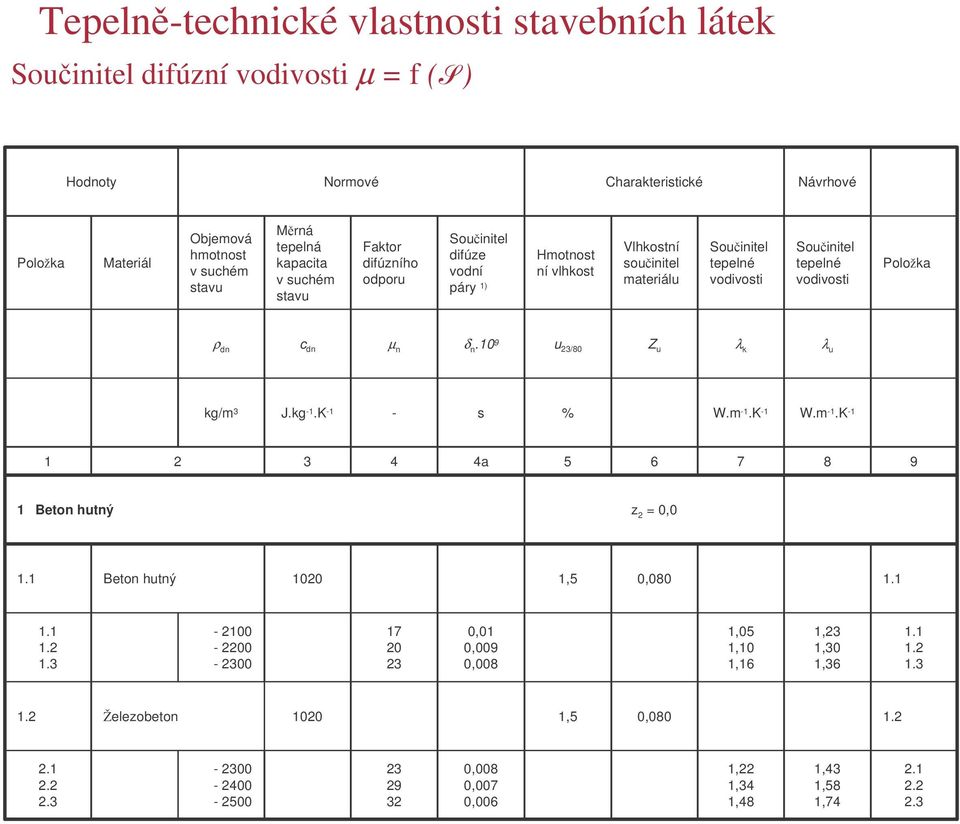

6 ifúzní voivosti µ = f () Honoty Normové Charakteristické Návrhové Položka Materiál Objemová hmotnost v suchém stavu Mrná tepelná kapacita v suchém stavu Faktor ifúzního oporu ifúze voní páry 1) Hmotnost ní vlhkost Vlhkostní souinitel materiálu tepelné voivosti tepelné voivosti Položka ρ n c n µ n δ n.10 9 u 23/80 Z u λ k λ u kg/m 3 J.kg 1.K 1 s % W.m 1.K 1 W.m 1.K a Beton hutný z 2 = 0,0 Beton hutný ,5 0, ,01 0,009 0,008 1,05 1,10 1,16 1,23 1,30 1,36 Železobeton ,5 0, ,008 0,007 0,006 1,22 1,34 1,48 1,43 1,58 1,

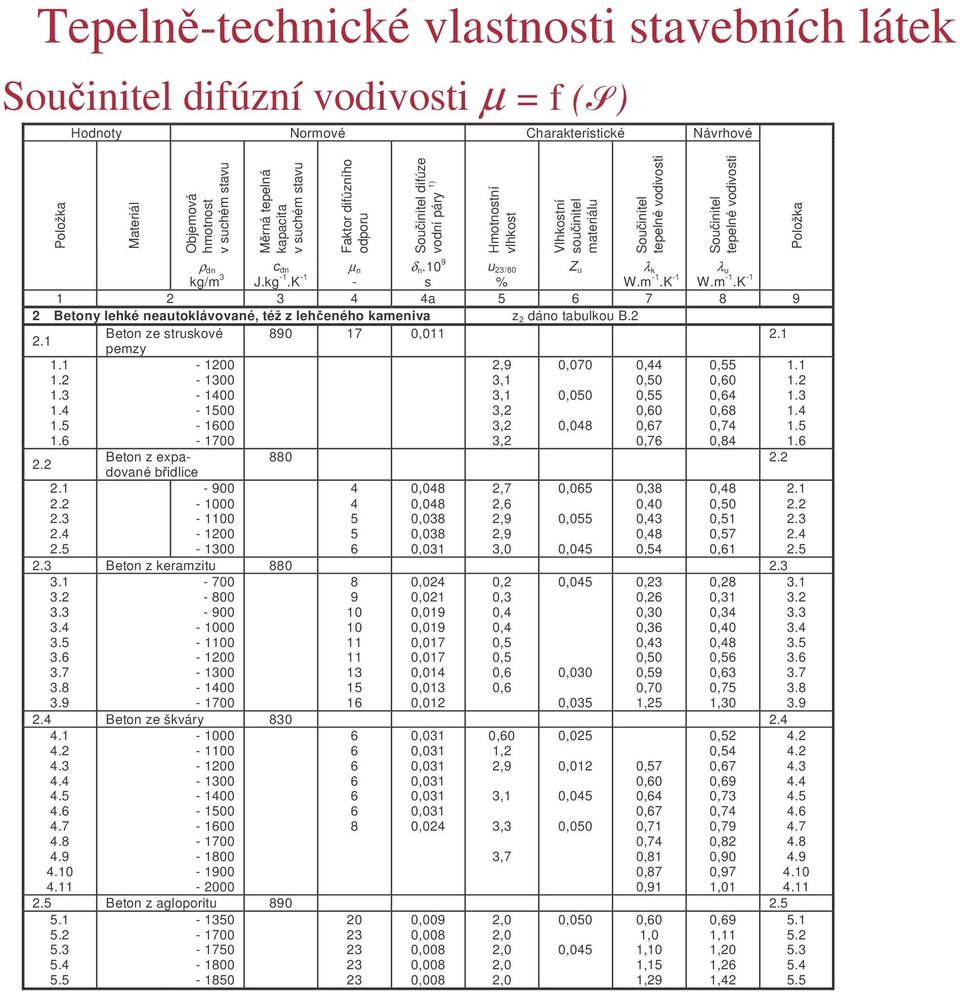

7 ifúzní voivosti µ = f () Honoty Normové Charakteristické Návrhové Položka Materiál Objemová hmotnost Mrná tepelná kapacita Faktor ifúzního oporu ifúze voní páry 1) Hmotnostní vlhkost Vlhkostní souinitel materiálu tepelné voivosti tepelné voivosti Položka ρn cn µn δn.10 9 u23/80 Zu λk λu kg/m 3 J.kg 1.K 1 s % W.m 1.K 1 W.m 1.K a Betony lehké neautoklávované, též z leheného kameniva z2 áno tabulkou B.2 Beton ze struskové ,011 pemzy ,9 3,1 3,1 3,2 3,2 3,2 0,070 0,050 0,048 0,44 0,50 0,55 0,60 0,67 0,76 0,55 0,60 0,64 0,68 0,74 0, Beton z expaované bilice ,048 2,7 0,065 0,38 0, ,048 2,6 0,40 0, ,038 2,9 0,055 0,43 0, ,038 2,9 0,48 0, ,031 3,0 0,045 0,54 0, Beton z keramzitu ,024 0,2 0,045 0,23 0, ,021 0,3 0,26 0, ,019 0,4 0,30 0, ,019 0,4 0,36 0, ,017 0,5 0,43 0, ,017 0,5 0,50 0, ,014 0,6 0,030 0,59 0, ,013 0,6 0,70 0, ,012 0,035 1,25 1, Beton ze škváry ,031 0,031 0,031 0,031 0,031 0,031 0,024 0,60 1,2 2,9 3,1 3,3 3,7 0,025 0,012 0,045 0,050 0,57 0,60 0,64 0,67 0,71 0,74 0,81 0,87 0,91 0,52 0,54 0,67 0,69 0,73 0,74 0,79 0,82 0,90 0,97 1, Beton z agloporitu ,009 0,008 0,008 0,008 0,008 2,0 2,0 2,0 2,0 2,0 0,050 0,045 0,60 1,0 1,10 1,15 1,29 0,69 1,11 1,20 1,26 1,

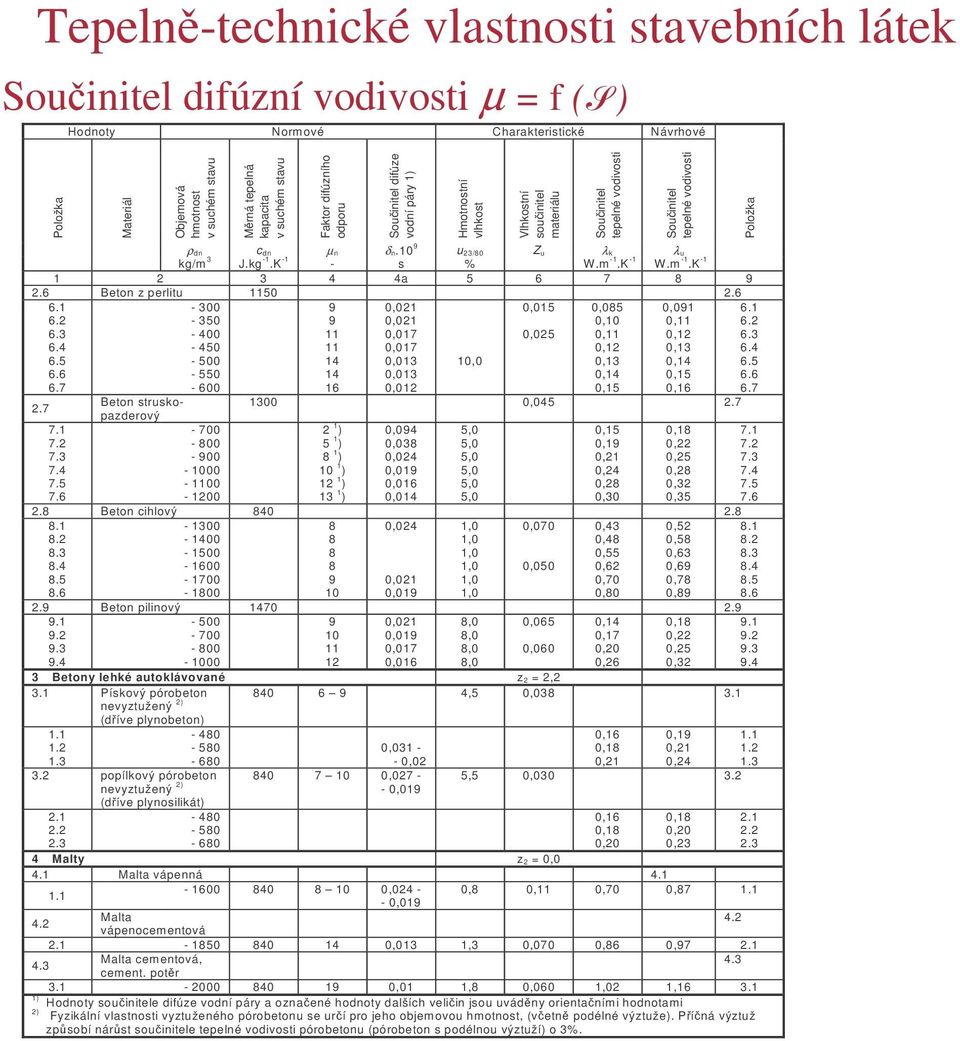

8 ifúzní voivosti µ = f () Honoty Normové Charakteristické Návrhové Položka Materiál Objemová hmotnost Mrná tepelná kapacita Faktor ifúzního oporu ifúze voní páry 1) Hmotnostní vlhkost Vlhkostní souinitel materiálu tepelné voivosti tepelné voivosti Položka ρn cn µn δn.10 9 u23/80 Zu λk λu kg/m 3 J.kg 1.K 1 s % W.m 1.K 1 W.m 1.K a Beton z perlitu Beton struskopazerový ,021 0,021 0,017 0,017 0,013 0,013 0,012 10,0 0,015 0,025 0,085 0,10 0,11 0,12 0,13 0,14 0,15 0,091 0,11 0,12 0,13 0,14 0,15 0, , ) 5 1 ) 8 1 ) 10 1 ) 12 1 ) 13 1 ) 0,094 0,038 0,024 0,019 0,016 0,014 5,0 5,0 5,0 5,0 5,0 5,0 0,15 0,19 0,21 0,24 0,28 0,30 0,18 0,22 0,25 0,28 0,32 0, Beton cihlový ,024 0,021 0,019 1,0 1,0 1,0 1,0 1,0 1,0 0,070 0,050 0,43 0,48 0,55 0,62 0,70 0,80 0,52 0,58 0,63 0,69 0,78 0, Beton pilinový ,021 0,019 0,017 0,016 3 Betony lehké autoklávované z2 = 2,2 3.1 Pískový pórobeton ,5 0, nevyztužený 2) (íve plynobeton) ,031 0,02 0,16 0,18 0,21 0,19 0,21 0, popílkový pórobeton nevyztužený 2) (íve plynosilikát) ,027 0,019 8,0 8,0 8,0 8,0 0,065 0,060 0,14 0,17 0,20 0,26 0,18 0,22 0,25 0,32 5,5 0, Malty z2 = 0,0 4.1 Malta vápenná ,024 0,8 0,11 0,70 0,87 0, Malta 4.2 vápenocementová ,013 1,3 0,070 0,86 0, Malta cementová, 4.3 cement. potr ,01 1,8 0,060 1,02 1, ) Honoty souinitele ifúze voní páry a oznaené honoty alších veliin jsou uvány orientaními honotami 2) Fyzikální vlastnosti vyztuženého pórobetonu se urí pro jeho objemovou hmotnost, (vetn poélné výztuže). Píná výztuž zpsobí nárst souinitele tepelné voivosti pórobetonu (pórobeton s poélnou výztuží) o 3%. 0,16 0,18 0,20 0,18 0,20 0,

9 ifúzní voivosti µ = f () H onoty N orm ové C harakteristické Návrhov é Položka Materiál Objemová hmotnost Mrná tepelná kapacita Faktor ifúzního oporu ifúze voní páry 1) Hmotnostní vlhkost Vlhkostní souinitel materiálu tepelné voivosti tepelné voivosti Položka ρ n c n µ n δ n.10 9 u 23/80 Z u λ k λ u kg/m 3 J.kg 1 1 s % W.m 1.K 1 W.m 1.K 1.K a O m ítky z 2 = 0,0 5.1 O m ítka vápenná ,031 1,8 0,09 0,70 0, O m ítka vápenocem entová ,01 1,3 0,070 0,88 0, O m ítky tepeln izolaní, silikáto vé z 2 = 2,5 6.1 O m ítka perlitová ,027 0, , O m ítka perlitová s P PS granulátem 0,095 0,095 0,10 0,11 0,13 0,16 0,10 0,11 0,11 0,12 0,15 0,18 0, , ,025 0,046 0,051 Tepeln izolaní pnoplastické m ateriály z 2 = 4,0 7.1 P olystyren pnový, yvnovaný P PS ,0047 0,002 0, P olystyren pnový, vytlaovaný E XT 30 P olyuretan pnový 7.3 tuhý 3.1 pnný freonem, neoplášovaný plášovaný 3.2 plechem 2,5 2,0 0,6 0,050 0,043 0,038 0,036 0,036 0,038 0,051 0,044 0,039 0,037 0,037 0, ,0019 0,0008 0,034 0, ,001 0, ,0 0,0007 0,032 0, ,0007 0,029 0, P olyuretan pnový, mkký ,5 0,075 1,1 0,015 0,043 0, Form alehyová pnová pryskyice, struktura otevená ,5 6,5 0,075 0, struktura uzavená 0, P VC pnné ,5 6,5 14 0,029 0, , , ,0045 0,0023 0,036 0,040 0,040 0,059 0,040 0,049 0,059 0,037 0,041 0,045 0,061 0,041 0,050 0,060 0,030 0,043 0,

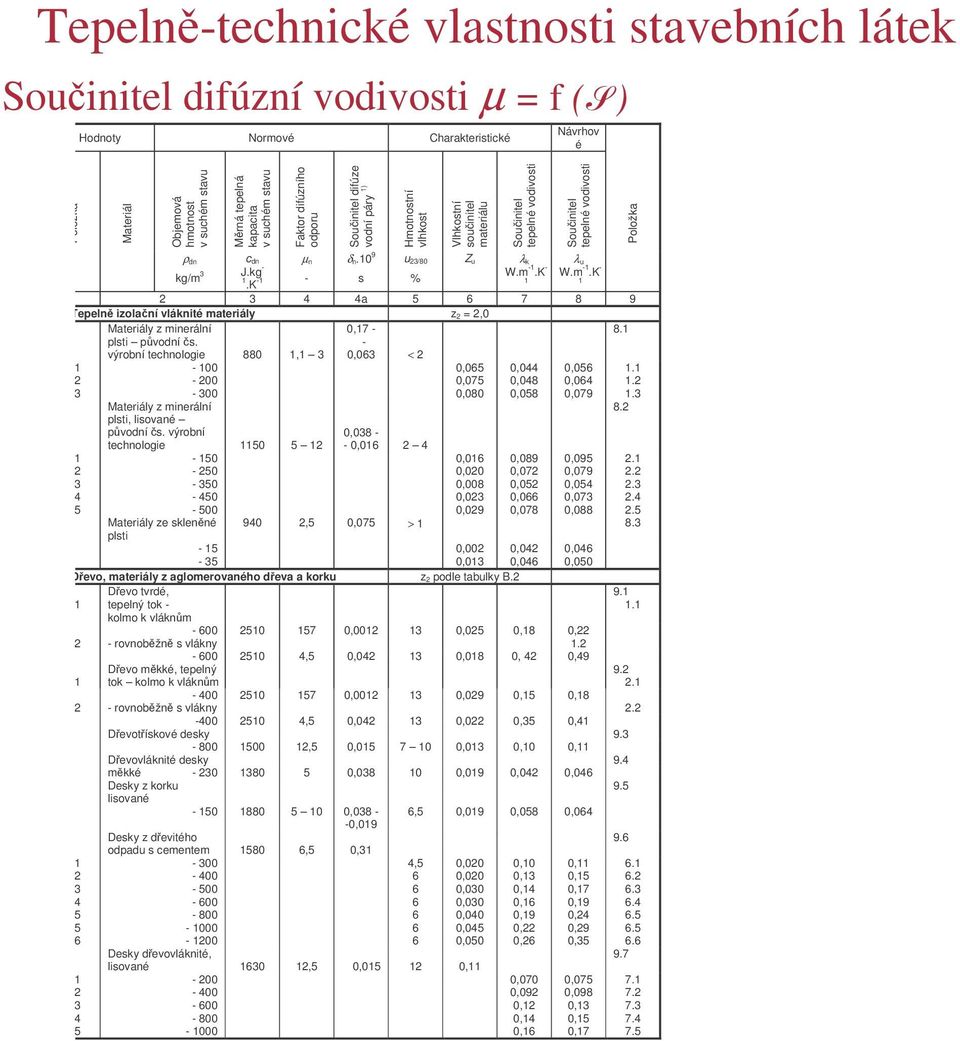

10 ifúzní voivosti µ = f () Honoty Normové Charakteristické Návrhov é Položka Materiál Objemová hmotnost Mrná tepelná kapacita Faktor ifúzního oporu ifúze voní páry 1) Hmotnostní vlhkost Vlhkostní souinitel materiálu tepelné voivosti tepelné voivosti Položka ρn cn µn δn.10 9 u23/80 Zu λk λu kg/m 3 J.kg 1.K 1 s % W.m 1.K 1 W.m 1.K a Tepeln izolaní vláknité materiály z2 = 2,0 Materiály z minerální plsti pvoní s. 0, výrobní technologie 880 1,1 3 0,063 < Materiály z minerální plsti, lisované pvoní s. výrobní technologie Materiály ze sklenné plsti ,038 0, ,065 0,075 0,080 0,016 0,020 0,008 0,023 0,029 0,044 0,048 0,058 0,089 0,072 0,052 0,066 0,078 0,056 0,064 0,079 0,095 0,079 0,054 0,073 0, ,5 0,075 > ,002 0,042 0,013 0,046 Devo, materiály z aglomerovaného eva a korku z2 pole tabulky B.2 Devo tvré, tepelný tok kolmo k vláknm 0,046 0, , ,025 0,18 0,22 rovnobžn s vlákny ,5 0, ,018 0, 42 0,49 Devo mkké, tepelný tok kolmo k vláknm , ,029 0,15 0, rovnobžn s vlákny ,5 0, ,022 0,35 0,41 Devotískové esky ,5 0, ,013 0,10 0,11 Devovláknité esky 9.4 mkké , ,019 0,042 0,046 Desky z korku 9.5 lisované ,038 6,5 0,019 0,058 0,064 0,019 Desky z evitého 9.6 opau s cementem ,5 0, Desky evovláknité, 4, ,020 0,020 0,030 0,030 0,040 0,045 0,050 lisované ,5 0, , ,10 0,13 0,14 0,16 0,19 0,22 0,26 0,070 0,092 0,12 0,14 0,16 0,11 0,15 0,17 0,19 0,24 0,29 0,35 0,075 0,098 0,13 0,15 0,

11 ifúzní voivosti µ = f () Honoty Normové Charakteristické Návrhové Materiál Objemová hmotnost Mrná tepelná kapacita Faktor ifúzního oporu ifúze voní páry 1) Hmotnostní vlhkost Vlhkostní souinitel materiálu tepelné voivosti tepelné voivosti Položka ρn cn µn δn.10 9 u23/80 Zu λk λu kg/m 3 J.kg 1.K 1 s % W.m 1.K 1 W.m 1.K a Deskové materiály ostatní z2 pole tabulky B.2 Azbestocement , ,035 0,41 0, ,0006 Sárokarton , ,045 0,15 0, Desky z PVC , > 1 0 0,16 0,16 Desky z PE ,0000 > 1 0 0,34 0, Polyesterový skelný 10.5 laminát ,21 0,21 Sypké materiály z2 = 1,0 Keramzit 1 Expanovaná bilice Strusková pemza ,5 4,5 0, , ,042 0,12 0,13 0,15 0,17 0,19 0,21 0,22 0,13 0,14 0,16 0,18 0,21 0,23 0,24 Kemelina ,5 0,075 2,5 0,08 0,15 0,19 1 Korková r ,5 0, ,05 0,035 0,04 1 Piliny ,5 0, ,07 0,10 0, Písek , ,30 0,55 0, Popílek ,5 0, , ,0009 0,21 0,33 0,23 0, Škvára , ,09 0,21 0, Štrk ,038 0,4 0, ,008 Plasty tuhé nepnné z2 = 0,0 Linoleum , ,19 0,19 1 Polyetylén , ,34 0, Pertinax ,22 0, Celuloi ,21 0, Plexisklo ,19 0, Novour ,17 0, Polystyren ,13 0, PVC ,20 0, Silon ,26 0,26 10 Teflon ,24 0,24 11 Pryž z2 = 0,0 Pryž tvrá ) 0, ,16 0, Pryž pnová 0,2 0, , , ,047 0,058 0,048 0,

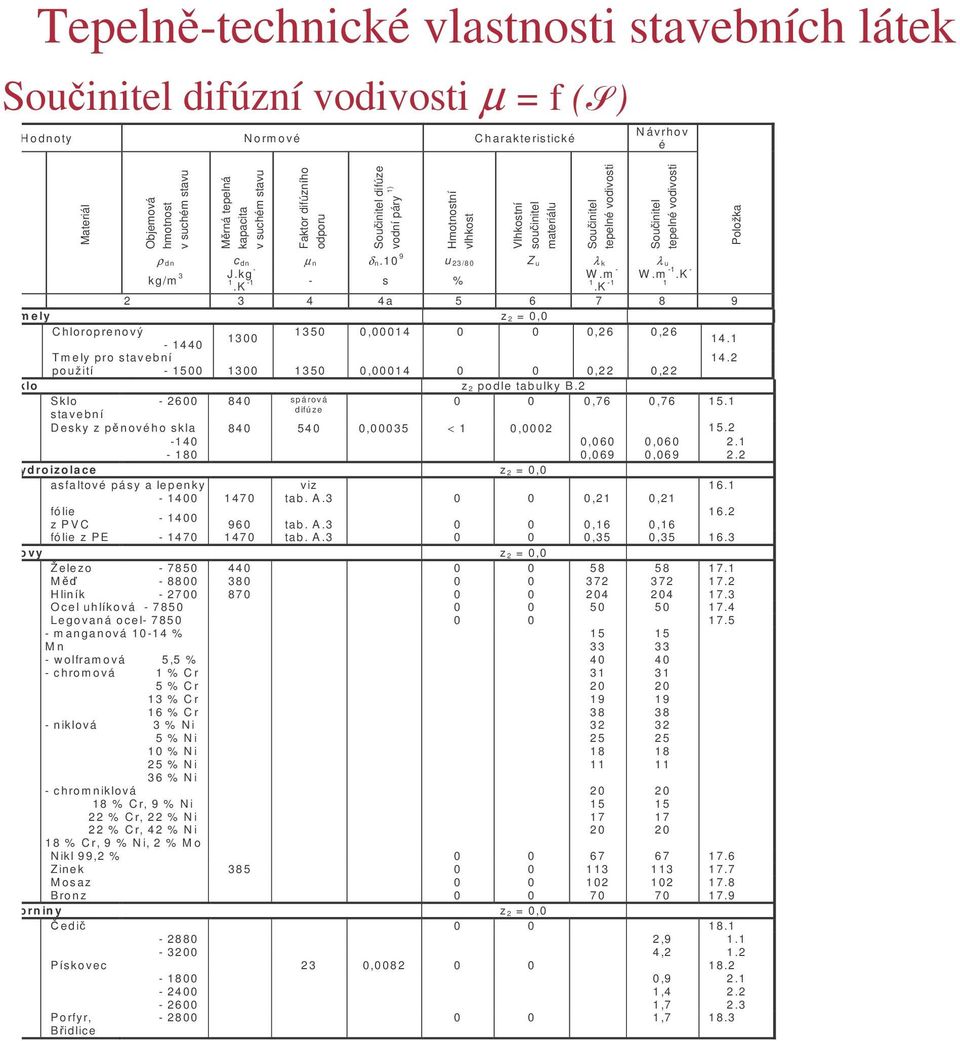

12 ifúzní voivosti µ = f () H o noty N orm ové C harakte ristické N ávrhov é Materiál Objemová hmotnost Mrná tepelná kapacita Faktor ifúzního oporu ifúze voní páry 1) Hmotnostní vlhkost Vlhkostní souinitel materiálu tepelné voivosti tepelné voivosti Položka ρ n c n µ n δ n u 23 /8 0 Z u λ k λ u kg /m 3 J.kg 1.K 1 s % W.m W.m 1.K 1.K a T m ely z 2 = 0,0 C hlo ropre n ový , ,2 6 0, T m ely p ro stavební použití , ,2 2 0,22 S klo z 2 pole tabulky B.2 S klo sp á ro vá 0 0 0,7 6 0, stavební ifú ze D e sky z pnového skla , < 1 0, ,0 60 0,0 69 0,060 0, H y ro izo la ce z 2 = 0,0 asfa ltové pásy a lepenky viz tab. A ,2 1 0,21 fólie z P V C 960 tab. A ,1 6 0,16 fólie z P E tab. A ,3 5 0, K o vy z 2 = 0,0 Ž elezo M H liník O cel uhlíko vá Legovaná oce l m anganová % M n w olfram o vá 5,5 % chrom ová 1 % C r 5 % C r 1 3 % C r 1 6 % C r n iklo vá 3 % N i 5 % N i 1 0 % N i 2 5 % N i 3 6 % N i chrom niklová 18 % C r, 9 % N i 22 % C r, 2 2 % N i 22 % C r, 4 2 % N i % C r, 9 % N i, 2 % M o N ikl 9 9,2 % Z inek M osaz B ro nz H o rn in y z 2 = 0,0 e i ,9 4, P ísko vec 2 3 0, P o rfyr, Bilice ,9 1,4 1, ,

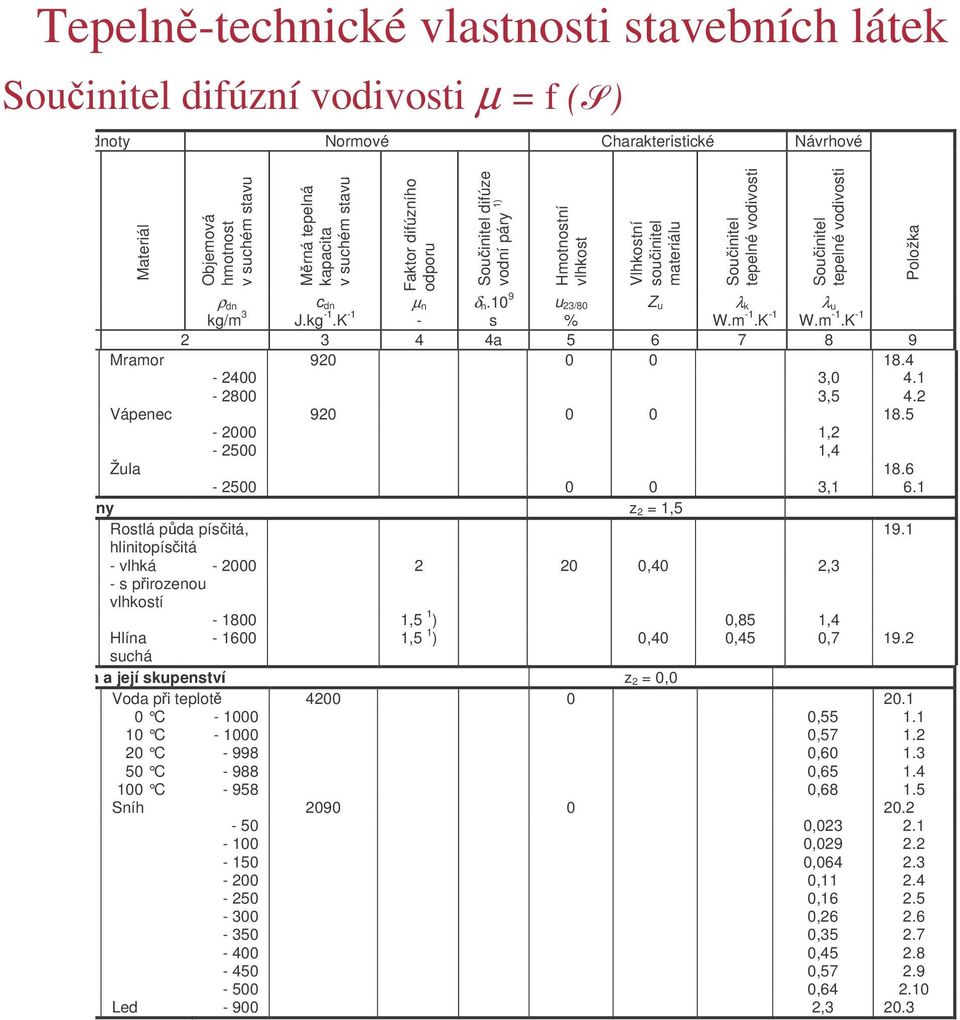

13 ifúzní voivosti µ = f () Honoty Normové Charakteristické Návrhové Materiál Objemová hmotnost Mrná tepelná kapacita Faktor ifúzního oporu ifúze voní páry 1) Hmotnostní vlhkost Vlhkostní souinitel materiálu tepelné voivosti tepelné voivosti Položka ρ n c n µ n δ n.10 9 u 23/80 Z u λ k λ u kg/m 3 J.kg 1.K 1 s % W.m 1.K 1 W.m 1.K a Mramor ,0 3, Vápenec ,2 1,4 Žula ,1 6.1 Zeminy z 2 = 1,5 Rostlá pa písitá, 19.1 hlinitopísitá vlhká ,40 2,3 s pirozenou vlhkostí ,5 1 ) 0,85 1,4 Hlína ,5 1 ) 0,40 0,45 0, suchá Voa a její skupenství z 2 = 0,0 Voa pi teplot C 10 C 20 C 50 C 100 C ,55 0,57 0,60 0,65 0, Sníh ,023 0,029 0,064 0,11 0,16 0,26 0,35 0,45 0,57 0,64 Le 900 2,

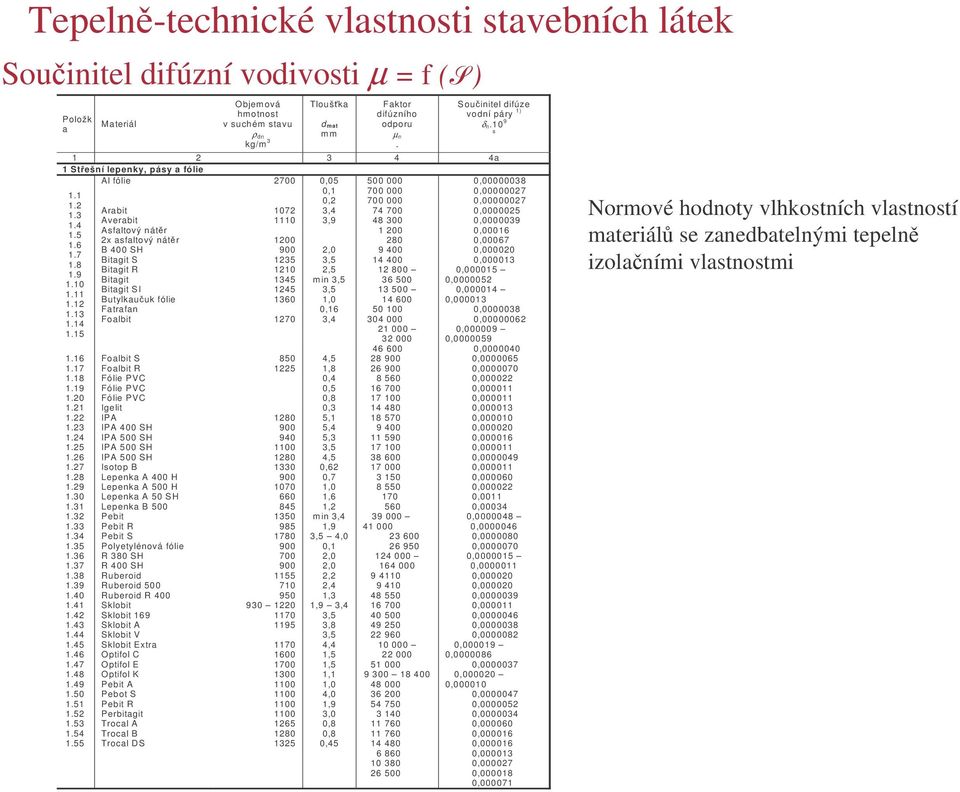

14 ifúzní voivosti µ = f () Položk a M ateriál Arabit Averabit Asfaltový nátr 2x asfaltový nátr B 400 SH Bitagit S Bitagit R Bitagit Bitagit SI Butylkauuk fólie Fatrafan Foalbit Objem ová hm otnost ρn kg/m Tlouška m at mm Faktor ifúzního oporu µ n ifúze voní páry 1) δn.10 9 s a 1 Stešní lepenky, pásy a fólie Al fólie ,05 0,1 0, , , Foalbit S Foalbit R Fólie PVC Fólie PVC Fólie PVC Igelit IPA IPA 400 SH IPA 500 SH IPA 500 SH IPA 500 SH Isotop B Lepenka A 400 H Lepenka A 500 H Lepenka A 50 SH Lepenka B 500 Pebit Pebit R Pebit S Polyetylénová fólie R 380 SH R 400 SH Ruberoi Ruberoi 500 Ruberoi R 400 Sklobit Sklobit 169 Sklobit A Sklobit V Sklobit Extra Optifol C Optifol E Optifol K Pebit A Pebot S Pebit R Perbitagit Trocal A Trocal B Trocal DS ,0 3,5 2,5 m in 3,5 3,5 1,0 0,16 3,4 4,5 1,8 0,4 0,5 0,8 0,3 5,1 5,4 5,3 3,5 4,5 0,62 0,7 1,0 1,6 1,2 m in 3,4 1,9 3,5 4,0 0,1 2,0 2,0 2,2 2,4 1,3 1,9 3,4 3,5 3,8 3,5 4,4 1,5 1,5 1,1 1,0 4,0 1,9 3,0 0,8 0,8 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0011 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , Normové honoty vlhkostních vlastností materiál se zanebatelnými tepeln izolaními vlastnostmi

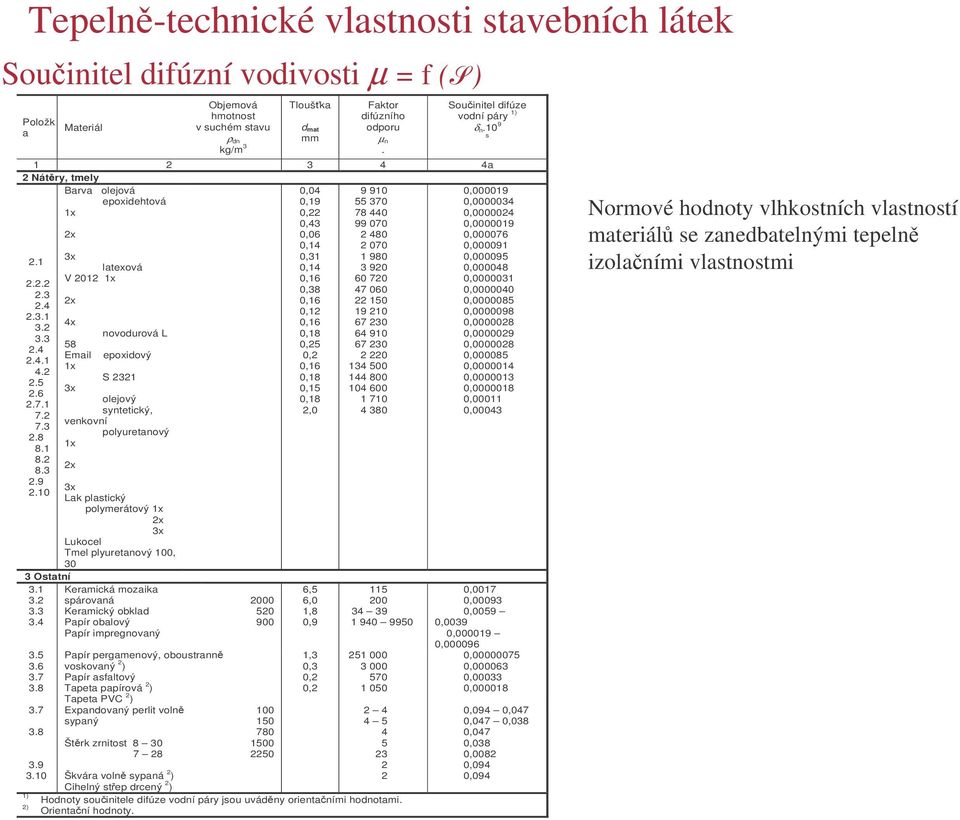

15 ifúzní voivosti µ = f () Položk a Materiál Objemová hmotnost ρn kg/m 3 Tlouška mat mm Faktor ifúzního oporu µn ifúze voní páry 1) δn a 2 Nátry, tmely Barva olejová epoxiehtová 1x 2x 3x latexová V x 2x 4x novourová L 58 epoxiový 1x S x olejový syntetický, venkovní polyuretanový 1x 2x 3x Lak plastický polymerátový 1x 2x 3x Lukocel Tmel plyuretanový 100, 30 3 Ostatní 3.1 Keramická mozaika 3.2 spárovaná 3.3 Keramický obkla 3.4 Papír obalový Papír impregnovaný ) 2) Papír pergamenový, oboustrann voskovaný 2 ) Papír asfaltový Tapeta papírová 2 ) Tapeta PVC 2 ) Expanovaný perlit voln sypaný ,04 0,19 0,22 0,43 0,06 0,14 0,31 0,14 0,16 0,38 0,16 0,12 0,16 0,18 0,25 0,2 0,16 0,18 0,15 0,18 2,0 6,5 6,0 1,8 0,9 1,3 0,3 0,2 0, Štrk zrnitost Škvára voln sypaná 2 ) Cihelný step rcený 2 ) Honoty souinitele ifúze voní páry jsou uvány orientaními honotami. Orientaní honoty. s 0, , , , , , , , , , , , , , , , , , , , , ,0017 0, ,0059 0,0039 0, , , , , , ,094 0,047 0,047 0,038 0,047 0,038 0,0082 0,094 0,094 Normové honoty vlhkostních vlastností materiál se zanebatelnými tepeln izolaními vlastnostmi

16 ifúzní voivosti µ = f () Honoty Normové Ekvivalentní normové honoty 2) Návrhové Objemová Mrná Faktor Ekvivalentní hmotnost tepelné tepelná ifúzního ifúze honota v suchém voivosti kapacita oporu voní páry souinitele Materiál stavu tepelné voivosti In kg.m 3 λev,n W.m 1.K 1 cev,n J.kg 1.K 1 µn δev,n.10 9 s 3) λev,u W.m 1.K a 6 keramických cihel a tvarovek, z2 = 0, , ,5 0,022 0, , ,0 0,021 0,86 Zivo z plných pálených cihel CP rozmr 290 / 140 / 65 Zw,C = 0,13 Zivo z cihle metrického formátu CDm 4 ) rozmr 240 / 115 / 113, tlouška 115 mm tlouška 240 mm tlouška 375 mm Zivo z pín rovaných cihel CD 36 4 ), pole SN , rozmr 360 / 240 výška tlouška ziva 240 mm výška 113 mm výška 140 mm tlouška ziva 360 mm výška 113 mm výška 140 mm Zivo z pín rovaných cihel CD 32 4 ), pole SN , rozmr 320 / 240 výška tlouška ziva 240 mm výška 113 mm výška 140 mm tlouška ziva 320 mm výška 113 mm výška 140 mm Zivo z poéln rovaných cihel PkCD (CpD 8) 4 ) rozmr 290 / 290 / 140, pole SN tlouška 140 mm tlouška 290 mm Zivo z pín rovaných keramických tvarovek CD TÝN I rozmr 290 / 190 / ) tlouška 190 mm tlouška 290 mm Zivo z pín rovaných keramických tvarovek CD TÝN rozmr 365 / 190 / ) pole SN tlouška 365 mm Zivo z pín rovaných keramických tvarovek CD INAA rozmr 365 / 245 / ) tlouška 365 mm Zivo z pín rovaných keramických tvarovek CD INAL rozmr 365 / 245 / ) tlouška 365 mm Zivo z pín rovaných keramických tvarovek CD IVAA rozmr 295 / 290 / 140 v kombinaci CD IVAB rozmr 295 / 140 / ) tlouška 440 mm Zivo z pín rovaných keramických tvarovek CD IVAC rozmr 295 / 290 / 140 v kombinaci ,60 0,67 0,51 0,51 0,55 0,52 0,57 0,59 0,64 0,58 0,65 0,47 0,49 0,44 0,49 0,62 0,64 0,70 0,51 0,57 0,51 0,53 0,49 0,55 0,55 0,58 0,53 0,58 0,45 0, ,0 7,0 7,0 7,0 7,0 7,0 7,0 0,027 0,027 0,027 0,027 0,027 0,027 0,027 0,71 0,72 0,77 0,69 0,73 0,63 0,67 0,62 0,69 0,55 0,62 0,52 0,58 0,79 0,88 0,79 0,88 0,58 0,64 0,57 0,63 0,49 0,55 0,58 0,60 0,59 0,64 0,49 0,53 0,36 0,34 0,37 0,35 Návrhové ekvivalentní honoty tepelných a vlhkostních vlastností ziva

17 ifúzní voivosti µ = f () Honoty Normové Ekvivalentní normové honoty 2) Návrhové Objemová hmotnost v suchém tepelné voivosti Mrná tepelná kapacita Faktor ifúzního oporu ifúze voní páry Ekvivalentní honota souinitele Materiál stavu tepelné voivosti I n kg.m 3 λ ev,n W.m 1.K 1 c ev,n J.kg 1.K 1 µ n δ ev,n.10 9 s 3) λ ev,u W.m 1.K a 6 tlouška 440 mm Zivo z pín rovaných keramických tvarovek CD IVAC rozmr 295 / 290 / 140 v kombinaci CD IVAB rozmr 295 / 140 / ) tlouška 440 mm ,41 Zivo z keramických tvarovek nového typu Dokonuje se na zákla pokla Cihláského svazu Zivo ze škvárobetonových tvárnic, z 2 viz tabulka B.2 Zivo z pín rovaných škvárobetonových tvárnic s temi vystíanými aami otvor NLM 1 rozmr 440 / 290 / 215, pole SN tlouška ziva 330 mm Z w,c = 0,060 3 ) tvárnic z kalofrigu Zivo z pín rovaných tvárnic z kalofrigu s vmi aami otvor,. 6 rozmr 440 / 290 /290, tlouška 440 mm ,33 5 Stropní konstrukce Stropní konstrukce z keramických tvarovek HURDIS, spáry vyplnné MC 50, bez alších vrstev 5 ) 710 Stropní konstrukce z keramických tvarovek MIAKO s keramickými nosníky, prostor u nosník vyplnn maltou na výšku stropnice, výška tvarovky 240 mm, nosníku 160 mm 5 ) 0,43 0,47 0, ,52 0,56 0,62 0, ,011 0,60 nebylo experimentáln 0,80 stanoveno 0,83 ) Zivo proveeno klasickým zpsobem, s neperušovaným maltováním ložné spáry. ) Konstrukce se míní bez omítek. ) Orientaní honoty ) Honoty Z w,c se stanoví v závislosti na objemové hmotnosti takto: ρ n = 1600 kg.m 3 ; Z w,c = 0,060 ρ n = 1400 kg.m 3 ; Z w,c = 0,045 ρ n = 1200 kg.m 3 ; Z w,c = 0,025 li se prkazní zkouškou jinak. ) Stanoveno pro smr tepelného toku zola nahoru. Návrhové ekvivalentní honoty tepelných a vlhkostních vlastností ziva

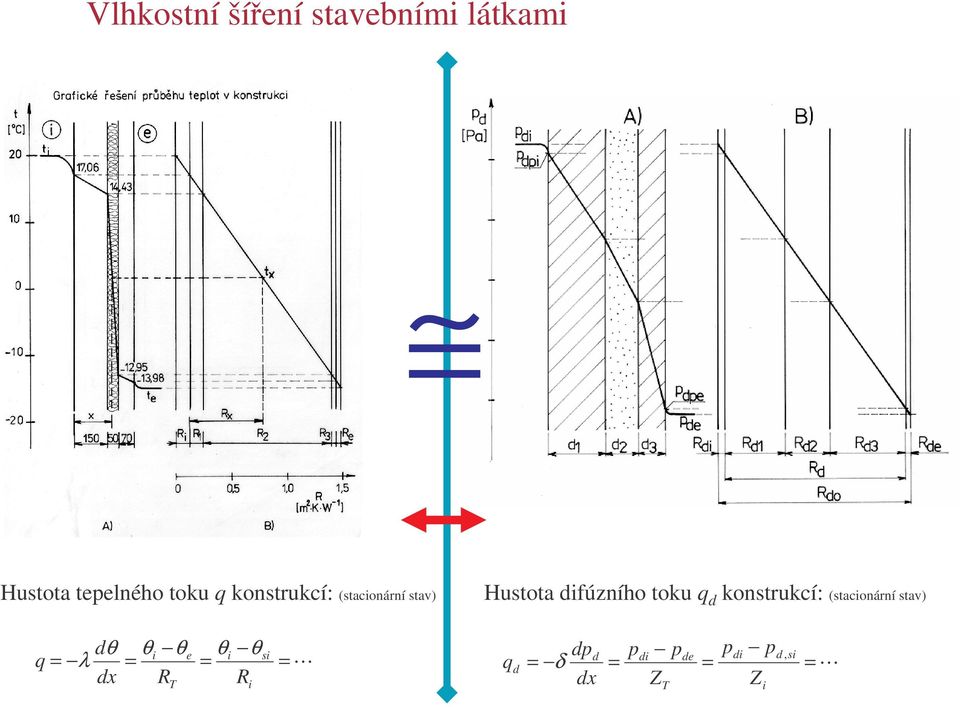

18 Vlhkostní šíení stavebními látkami Hustota tepelného toku q konstrukcí: (stacionární stav) Hustota ifúzního toku q konstrukcí: (stacionární stav) θ θi θe q = λ = x R T θi θsi = R i = q p = δ x = p i p Z T e = p i p Z i, si =

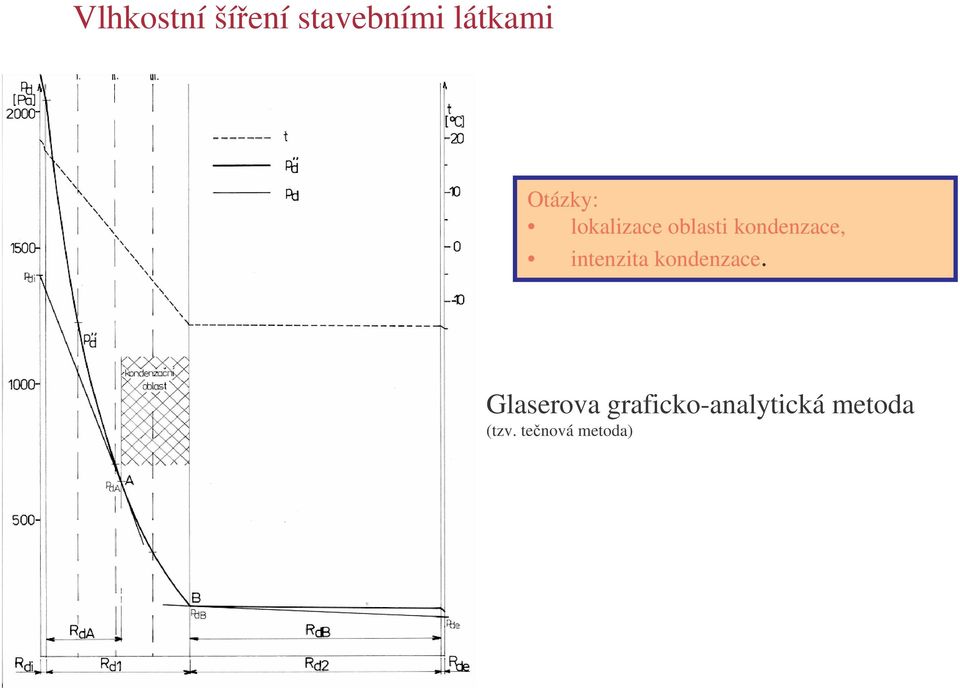

19 Vlhkostní šíení stavebními látkami Otázky: lokalizace oblasti konenzace, intenzita konenzace. Glaserova grafickoanalytická metoa (tzv. tenová metoa)

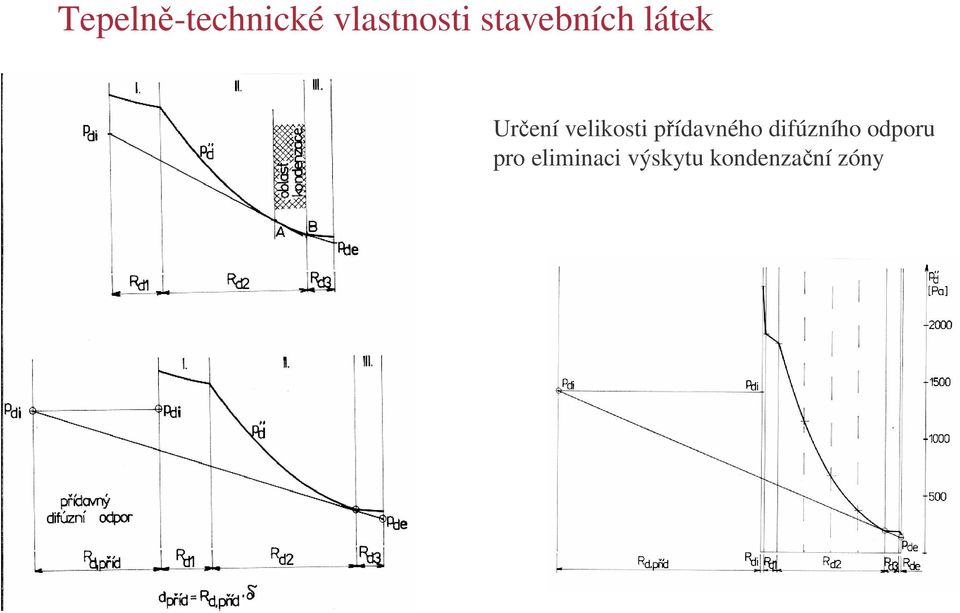

20 Urení velikosti píavného ifúzního oporu pro eliminaci výskytu konenzaní zóny

21 Vliv umístní tepelnizolaní vrstvy ve stn Prbh parciálního tlaku nasycené voní páry pi poloze tepelnizolaní vrstvy: 1 na vnjším povrchu stny, 2 uproste stny 3 na vnitním povrchu stny.

22

23

24 θ ( C) ϕ (%) p e (Pa) parciální tlak voní páry (Pa) , , , , , , , , ,6 relativní vlhkost (%) teplota ( C) teplota ( C)

25

26

27
