2 Úvod Oceněná originalita Unidrain byl již od zahájení výroby v roce 2003 absolutně prvním schváleným řešením odtoku umístěným u svislé stěny. Patentovaným systémem svislých a vodorovných přírub, které slouží jako přechody mezi odtokovým žlabem a okolními konstrukcemi, vyřešil Unidrain problémy s vodotěsností těchto napojení, která jsou tradičně jedním z velmi kritických bodů každé koupelny. Tento unikátní systém se stal během pár let velmi žádaným řešením nejen mezi odbornou veřejností, ale i koncovými uživateli, kteří volí vyváženou kombinaci kvality, funkčnosti, individuality a designu. V současné době je v Evropě nainstalováno více než kompletů systému Unidrain, což svědčí o jeho jedinečnosti a spolehlivosti. Unidrain se dá použít u všech typů staveb, v nichž je na podlaze dlažba ať už se jedná o renovace nebo novostavby, soukromý či veřejný sektor. Unidrain byl vyvinut zkušenými dánskými architekty ve spolupráci s experty na řešení problematiky vlhkých prostor a má potřebné mezinárodní certifikáty. Unidrain získal za řadu HighLine prestižní mezinárodní cenu if product design award Kompletní řešení sestávající pouze ze čtyř komponentů A Unidrain je inteligentním, funkčním a vysoce estetickým řešením odtoku, které sestává pouze ze čtyř dílů. Volba jednotlivých komponentů závisí na konkrétní stavební situaci (umístění napojení na kanalizaci, počet stěn atd.), a také na vaší volbě designového řešení. B Čtyři komponenty Unidrain: A: Odtokové žlaby ke stěně nebo do prostoru B: Odtokové komory s různými typy výpustí (průměry, směry) C C: Rámečky ClassicLine nebo HighLine v různých výškách D: Rošty ClassicLine nebo řešení HighLine různé designy D 02

3 Úvod Dopřejte svým snům volnost Unidrain nabízí dvě řady podlahových žlabů, lišící se v pohledové části: ClassicLine a HighLine. ClassicLine Je základní řadou, provedenou v čistém designu, povrchová úprava je kartáčovaná nerezová ocel, rošty jsou v pěti různých provedeních, z nichž si může každý vybrat dle svého vkusu. U řady ClassicLine je rámeček nutnou součástí. ClassicLine více o sortimentu na stranách 20 až 23 HighLine Řada HighLine nahrazuje tradiční rošt třemi alternativními řešeními: Panel, Kazeta a Custom. Panel je dodáván v provedení nerezová ocel nebo s deskou Corian. Kazeta a Custom dávají možnost použít jako pohledovou část buď přířezy použité dlažby, anebo jiný vhodný materiál (sklo, teakové dřevo atd.). Vše záleží na tom, jak viditelný odtokový žlab chcete mít. U řešení HighLine je rámeček volitelný. HighLine více o sortimentu na stranách 24 až 29 ClassicLine rošt můžete volit z pěti designů: Classic, Column, Inca, Square, Stripe Unidrain [ke stěně] ClassicLine rámeček v délkách žlabů: 300 až mm výšky: 8, 10, 12 mm (rámeček je nutný) HighLine Panel můžete volit ze tří řešení: Panel, Kazeta nebo Custom HighLine rámeček v délkách žlabů 300 až mm výšky: 10, 12, 15, 25 mm (rámeček je volitelný) Odtoková komora můžete volit ze široké nabídky Odtokový žlab [ke stěně] můžete volit z modelů v délkách 300 až mm (nad mm se doporučuje modulový systém 1100) 03

4 Stavební konstrukce Obkládačka Obkladové lepidlo Stěrková hydroizolace Armovací páska Upevnění (vrut) Stěnová příruba Stěrková Dlažba hydroizolace Obkladové Rámeček lepidlo Vodotěsný odtokový systém Většina modelů Unidrain se umísťuje ke svislé stěně, ke které se upevňují pomocí vrutů. Tímto je v součinnosti se stěrkovou hydroizolací dosaženo absolutní těsnosti odtokového systému. Obdobným způsobem je dosaženo vodotěsnosti u podlahových přírub kombinace stěrky a dostatečně velké příruby. Rošt Sítko Podlahová příruba Armovací páska Odtokový žlab Stěrková hydroizolace Armovací páska Stěnová příruba Sifon Stěrková hydroizolace Podlahová příruba Armovací páska Odtoková komora 1 Pro všechny stavební konstrukce Unidrain je testován a schválen pro použití ve všech podlahových konstrukcích vlhkých prostor s dlažbou, pro těžké betonové konstrukce, ale také pro lehké dřevěné (trámové) konstrukce. Při použití u lehkých dřevěných konstrukcí se doporučuje montážní sada Unidrain (strana 9). Pro všechny typy konstrukcí platí, že použité materiály musí být schváleny pro použití ve vlhkých prostorách. Více informací naleznete na stránkách v sekci Ke stažení, kde najdete také přesné montážní instrukce. 2 Příklady konstrukcí: 1. Beton Zhutněný beton s nivelační vrstvou na zhutněném podkladu. Utěsnění pomocí stěrkové hydroizolace s armovací páskou, dlažba. 2. Trámová konstrukce s podlahovou deskou Trámová konstrukce s podlahovou deskou 22 mm (dřevotříska apod.). Utěsnění pomocí stěrkové hydroizolace s armovací páskou, dlažba Ukázka s montážní sadou Unidrain 22 mm (viz str. 9). 04

5 Stavební konstrukce [ke stěně] Zaručený výsledek 1 Tím, že je Unidrain umístěn přímo u zdi, umožňuje jednostranné spádování podlahy namísto tradičního spádování z více stran. Proto je snazší dosáhnout rovinnosti podlahy a snížit riziko tvorby jezírek nebo protispádů. Výsledkem takového řešení je zcela rovná podlaha, což umožňuje použití velkoformátové dlažby bez nutnosti přířezu okolo vpusti (jako u tradičního řešení). 2 Takto dosáhneme zcela vodotěsného a bezpečného provedení odtoku. Výhody: 1. Jednoduché a přesné usazení a upevnění Jednoduché a snadné usazení s možností přesného upevnění zajišťuje správné umístění během montáže Stabilní upevnění systému během lití podlahy Odtoková část je během lití podlahy pevně uchycena, čímž se zamezí jejímu nežádoucímu pohybu během této operace. Umístění u stěny navíc výrazně usnadňuje spádování a případnou instalaci podlahového topení. 3. Jednoduché řešení podkladu s jednostranným spádem Jednostranné spádování odvodňované plochy zjednodušuje aplikaci vhodného podkladu bez rizika zpětného spádu a tvorby jezírek. Spodní vrstva pod dlažbou je pak dokonale rovná a hladká, umožňuje pokládku i velkoformátových dlažeb. 4. Vodotěsné spojení mezi podlahou a stěnou v mokrém prostoru Překrytí stěnových a podlahových přírub stěrkovou hydroizolační vrstvou vytvoří v mokrém prostoru dokonale vodotěsné spojení vodorovné podlahy a svislé stěny Jednoduchá pokládka dlažby na dokonale rovný podklad Absolutně rovný podklad nesmírně usnadňuje pokládku dlažby toto platí především při pokládce velkoformátových dlažeb nebo desek. Navíc odpadá pracné ořezávání dlažby okolo odtoku uprostřed podlahy. Fakta o Unidrainu Systém Unidrain je testován a schválen dle normy ČSN EN 1253, dále schválen dle MK a VA standardů (dánské národní normy). Více informací o certifikátech, prohlášení o shodě atd. naleznete v sekci Ke stažení na Unikátní konstrukce systému Unidrain je patentována v Evropě i v řadě mimoevropských zemí. Unidrain je registrovaná značka. ČSN EN 1253 ČSN EN 1253 (Společná evropská norma pro odtokové systémy) MK 7.21/1699 (Materiálové a konstrukční schválení) VA 2.42/17897 (Technické schválení) 05

6 Odtokové žlaby [ke stěně] Obecný popis Umístění ke stěně se svislou zadní přírubou. Vyrábí se ve čtyřech variantách dle způsobu umístění. Pro žlaby nad mm se doporučuje použití modulového systému 1100 (viz str ). Při použití prostorových podlahových žlabů se doporučuje použít model 3000 (viz str. 33). Specifikace Materiál: nerezová ocel (AISI 304) Povrchová úprava: mořeno Tloušťka materiálu: 1,5 mm Hydroizolační stěrka nebo vodotěsná membrána Podlahová konstrukce: beton/dřevo Podlaha: dlažba Model 1001 Model 1002 Žlab je opatřen třemi přírubami svislými (stěnovými) a jednou vodorovnou (podlahovou). Žlab je spádován směrem k výtoku. Odtokový žlab do niky se třemi stěnami. Odtokový žlab se dvěma přírubami svislými (stěnovými) zadní a levou a dvěma vodorovnými (podlahovými). Žlab má spádování směrem k výtoku. Pro aplikace do sprchových koutů s pravou otevřenou nebo skleněnou stěnou. Použití: Podélný odtok Podélný odtok Svislé příruby: zadní stěna/levá/pravá zadní stěna/levá Délka: 700 mm 800 mm 900 mm mm mm 700 mm 800 mm 900 mm mm mm Délka (L): 702 mm 802 mm 902 mm mm mm 757 mm 857 mm 957 mm mm mm Střed (C): 351 mm 401 mm 451 mm 501 mm 601 mm 351 mm 401 mm 451 mm 501 mm 601 mm Výška (H): 17 mm 18 mm 19 mm 20 mm 22 mm 17 mm 18 mm 19 mm 20 mm 22 mm Rámeček (R): 695 mm 795 mm 895 mm 995 mm mm 695 mm 795 mm 895 mm 995 mm mm Obj. kód: Pro sprchové kouty se třemi svislými stěnami Pro sprchové kouty se dvěma svislými stěnami (zadní a levá) a pravou stranou otevřenou (C) 80 (L) (R) (C) 80 (R) (L)! Celková stavební výška (bez rámečku/roštu) = výška odtokové komory + (H). (H) (H) 57 (H) je vzdálenost od horní hrany odtokové komory po horní stranu vodorovné příruby/spodní stranu dlažby. Zobrazeno provedení ClassicLine rámeček/rošt. 06

7 Odtokové žlaby [ke stěně] Model 1003 Model 1004 Odtokový žlab se dvěma přírubami svislými (stěnovými) zadní a pravou a dvěma vodorovnými (podlahovými). Žlab má spádování směrem k výtoku. Pro aplikace do sprchových koutů s levou otevřenou nebo skleněnou stěnou. Odtokový žlab s jednou přírubou svislou (stěnovou) zadní a třemi vodorovnými (podlahovými). Žlab má spádování směrem k výtoku. Pro aplikace do sprchových koutů s otevřenou nebo skleněnou levou i pravou stěnou. Použití: Podélný odtok Podélný odtok Svislé příruby: zadní stěna/pravá zadní stěna Délka: 700 mm 800 mm 900 mm mm mm 300 mm 700 mm 800 mm 900 mm mm mm Délka (L): 757 mm 857 mm 957 mm mm mm 432 mm 812 mm 912 mm mm mm mm Střed (C): 351 mm 401 mm 451 mm 501 mm 601 mm 216 mm 406 mm 456 mm 506 mm 556 mm 656 mm Výška (H): 17 mm 18 mm 19 mm 20 mm 22 mm 12 mm 17 mm 18 mm 19 mm 20 mm 22 mm Rámeček (R): 695 mm 795 mm 895 mm 995 mm mm 315 mm 695 mm 795 mm 895 mm 995 mm mm Obj. kód: Pro sprchové kouty se dvěma svislými stěnami (zadní a pravá) a levou stranou otevřenou Pro sprchové kouty se zadní svislou stěnou, bez ohledu na umístění bočních stěn (L) (R) 80 (C) (L) (R) 80 (C) (H) (H) 07

8 Odtokový žlaby [do rohu/ke stěně] Obecný popis Rohový model se umísťuje zadními přírubami ke stěně. Unidrain rohový žlab je jedinečný díky kompaktním rozměrům a kapacitě. Specifikace Materiál: nerezová ocel (AISI 304) Povrch: mořený Tloušťka materiálu: 1 mm Hydroizolační stěrka nebo vodotěsná membrána Podlahové konstrukce: beton/dřevo Povrch podlahy: dlažba Model 2011 rohový Odtokový žlab pro umístění v koutě. Žlab je opatřen dvěma stěnovými a jednou podlahovou přírubou. Pohledová část má rozměr 170 x 170 mm Použití: Svislé příruby: Délka: Délka (L): Rohový odtok dvě zadní 200 mm 377/267 mm Střed (C): Výška (H): Rámeček (R): 270/193 mm Obj. kód: Umístění u stěny, v koutě

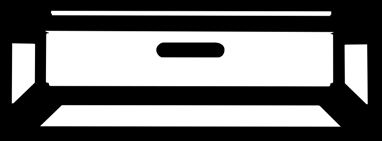

9 Montážní sada/prvek [ke stěně] Montážní sada 22 mm Montážní prvek Podélná (ke stěně) Podélná (ke stěně) Rohová (ke stěně) Podélná (do prostoru) mm mm 200 mm mm Výška 100 mm Výška 135 mm Zajišťuje správné umístění a fixaci odtokového žlabu v lehkých dřevěných konstrukcích. Dá se upravit pro všechny délkové modely zkrácením předního a zadního profilu. Sada sestává z předního, zadního a bočních profilů, které se upevňují na trámovou konstrukci pomocí vrutů. Žlab se nasadí do profilů a upevní se zatlačením (kliknutím). Dodává se také ve výšce 38 mm. Usnadňuje zabudování žlabu pomocí polystyrenového prefabrikátu. Dá se řezáním snadno přizpůsobit všem délkovým modelům. Použití: Podélný Podélný Rohový Podélný Podélný Podélný Délka: mm mm 200 mm mm V 100 mm V 135 mm Materiál: nerez/dřevo nerez/dřevo nerez/dřevo nerez/dřevo EPS EPS Povrchová úprava: mořeno/dřevo mořeno/dřevo mořeno/dřevo mořeno/dřevo cementová mazanina s vláknem cementová mazanina s vláknem Vhodný pro žlaby: všechny podélné [stěna] všechny podélné [stěna] Obj. kód:

10 Odtokové komory [podélné] Obecný popis Odtokové komory pro podélné systémy. Průměr výpusti: 32 nebo 50 mm Se sifonem nebo bez, přední/zadní nebo boční (levá/pravá) výpust. Specifikace Materiál: plast (PP) Těsnění: EPDM Model Model Model * Tato komora je vhodná i pro nízkou konstrukční výšku podlahy. S horizontální výpustí Ø 32 mm, která se dá v případě potřeby otočit o 180. Bez sifonu. S horizontální výpustí Ø 50 mm, která se dá v případě potřeby otočit o 180. Bez sifonu. Tato komora je vhodná i pro nízkou konstrukční výšku podlahy. S horizontální výpustí Ø 50 mm, která se dá v případě potřeby otočit o 180. Má vestavěný sifon se samočistícím efektem, který se dá vyjmout, rozebrat a vyčistit. Použití: Podélné žlaby Podélné žlaby Podélné žlaby Výpust: Ø 32 mm Ø 50 mm Ø 50 mm Směr výpusti: horizontální horizontální horizontální Kapacita: > 0,4 l/s > 0,6 l/s > 0,6 l/s Sifon: ne ne ano* Boční vpust: ne ne ne Vhodná pro: žlaby 1001, 1002, 1003, 1004, 1100, 3002, 3004 žlaby 1001, 1002, 1003, 1004, 1100, 3002, 3004 žlaby 1001, 1002, 1003, 1004, 1100, 3002, 3004 Obj. kód: *Pouze 25 mm vodního sloupce. Nesplňuje požadavek ČSN EN Ø Ø Ø Celková stavební výška (bez rámečku/ 13! roštu) = výška odtokové komory+(h). (H) je vzdálenost od horní hrany odtokové komory po horní stranu vodorovné příruby/spodní stranu dlažby. (viz specifikaci daného žlabu) (H) (H) (H) 37 10

11 Odtokové komory [podélné] Model * Model Model Tato komora je vhodná i pro nízkou konstrukční výšku podlahy. S horizontální výpustí Ø 50 mm, která se dá v případě potřeby otočit o 180. Má vestavěný sifon se samočistícím efektem a protizápachovou klapkou, který se dá vyjmout, rozebrat a vyčistit. S horizontální výpustí Ø 50 mm, která se dá v případě potřeby otočit o 180. Má vestavěný sifon se samočistícím efektem, který se dá vyjmout, rozebrat a vyčistit. S horizontální boční výpustí Ø 50 mm, která se dá v případě potřeby otočit o 180 (pravá, levá). Má vestavěný sifon se samočistícím efektem, který se dá vyjmout, rozebrat a vyčistit. Použití: Podélné žlaby Podélné žlaby Podélné žlaby Výpust: Ø 50 mm Ø 50 mm Ø 50 mm Směr výpusti: horizontální horizontální horizontální Kapacita: > 0,6 l/s > 0,8 l/s > 0,8 l/s Sifon: ano* ano ano Boční vpust: ne ne ne Vhodná pro: žlaby 1001, 1002, 1003, 1004, 1100, 3002, 3004 žlaby 1001, 1002, 1003, 1004,1100, 3002, 3004 žlaby 1001, 1002, 1003, 1004, 1100, 3002, 3004 Obj. kód: *Pouze 25 mm vodního sloupce. Nesplňuje požadavek ČSN EN Ø Ø Ø (H) (H) (H) Ø

12 Odtokové komory [podélné] Obecný popis Odtokové komory pro podélné systémy. Průměr výpusti: Ø 75 mm Se sifonem, přední/zadní nebo vertikální výpust. Specifikace Materiál: plast (PP) Těsnění: EPDM Model Model S horizontální výpustí Ø 75 mm, která se dá v případě potřeby otočit o 180. Má vestavěný sifon se samočistícím efektem, který se dá vyjmout, rozebrat a vyčistit. S vertikální výpustí Ø 75 mm. Má vestavěný sifon se samočistícím efektem, který se dá vyjmout, rozebrat a vyčistit. Použití: Podélné žlaby Podélné žlaby Výpust: Ø 75 mm Ø 75 mm Směr výpusti: horizontální vertikální Kapacita: > 0,8 l/s > 0,8 l/s Sifon: ano ano Boční vpust: ne ne Vhodná pro: žlaby 1001, 1002, 1003, 1004, 1100, 3002, 3004 žlaby 1001, 1002, 1003, 1004, 1100, 3002, 3004 Obj. kód: (H) Ø (H) Ø 75! Celková stavební výška (bez rámečku/ roštu) = výška odtokové komory + (H) (H) je vzdálenost od horní hrany odtokové komory po horní stranu vodorovné příruby/spodní stranu dlažby. (viz specifikaci daného žlabu)

13 Odtokové komory [podélné] Model Model S horizontální výpustí Ø 75 mm, dvěma bočními vpustmi Ø 40 mm, v případě potřeby se dá otočit o 180. Má vestavěný sifon se samočistícím efektem, který se dá vyjmout, rozebrat a vyčistit. S vertikální výpustí Ø 75 mm, dvěma bočními vpustmi Ø 40 mm. Má vestavěný sifon se samočistícím efektem, který se dá vyjmout, rozebrat a vyčistit. Použití: Podélné žlaby Podélné žlaby Výpust: Ø 75 mm Ø 75 mm Směr výpusti: horizontální vertikální Kapacita: > 1,4 l/s > 1,4 l/s Sifon: ano ano Boční vpust: 2 Ø 40 mm 2 Ø 40 mm Vhodný pro: žlaby 1001, 1002, 1003, 1004, 3002, 3004 žlaby 1001, 1002, 1003, 1004, 3002, 3004 Obj. kód: Ø Ø Ø (H) 45 (H) Ø 40 Ø Ø

14 Odtokové komory [rohové] Obecný popis Odtokové komory pro rohové řešení. Průměr výpustí: Ø 32, 50, 75 mm Komora s vodorovnou nebo svislou výpustí a boční vpustí. Specifikace Materiál: plast (PP) Těsnění: EPDM Model Model Tato komora je vhodná i pro nízkou konstrukční výšku podlahy. S horizontální výpustí Ø 32 mm. Lze jí otáčet o 360 dle umístění odpadního potrubí. Bez sifonu. Tato komora je vhodná i pro nízkou konstrukční výšku podlahy. S horizontální výpustí Ø 50 mm. Lze jí otáčet o 360 dle umístění odpadního potrubí. Bez sifonu s možností mechanické pachové uzávěry Použití: Rohový žlab Rohový žlab Výpust: Ø 32 mm Ø 50 mm Směr výpusti: horizontální horizontální Kapacita: > 0,5 l/s > 0,8 l/s Sifon: ne ne Boční vpust: ne ne Vhodný pro: žlab 2011 žlab 2011 Obj. kód: Diagonální rozměr od vnitřní strany k přední hraně Diagonální rozměr od vnitřní strany k přední hraně! Celková stavební výška (bez rámečku/ roštu) = výška odtokové komory + (H). (H) je vzdálenost od horní hrany odtokové komory po horní stranu vodorovné příruby/spodní stranu dlažby. (viz specifikaci daného žlabu) 14

15 Odtokové komory [rohové] Model Model Model S vodorovnou výpustí Ø 50 mm. Lze jí otáčet o 360 dle umístění odpadního potrubí. S vestavěným sifonem se samočistícím efektem. Sifon se dá vyjmout a vyčistit. S vodorovnou výpustí Ø 75 mm. Lze jí otáčet o 360 dle umístění odpadního potrubí. S vestavěným sifonem se samočistícím efektem. Sifon se dá vyjmout a vyčistit. Se svislou výpustí Ø 75 mm. Lze jí otáčet o 360 dle umístění odpadního potrubí. S vestavěným sifonem se samočistícím efektem. Sifon se dá vyjmout a vyčistit. Použití: Rohový žlab Rohový žlab Rohový žlab Výpust: Ø 50 mm Ø 75 mm Ø 75 mm Směr výpusti: horizontální horizontální vertikální Kapacita: 0,8 l/s 0,9 l/s 1,0 l/s Sifon: ano ano ano Boční vpust: ne ne ne Vhodný pro: žlab 2011 žlab 2011 žlab 2011 Obj. kód:

16 Odtokové komory [rohové] Obecný popis Odtokové komory pro rohová řešení. Výpust: Ø 75 mm Se sifonem, s vertikální nebo horizontální výpustí a boční vpustí. Specifikace Model Materiál: plast (PP) Těsnění: EPDM S vodorovnou výpustí Ø 75 mm a Ø 40 mm boční vpustí. Se svislou výpustí Ø 75 mm a Ø 40 mm boční vpustí. Lze jí otáčet o 360 dle umístění odpadního potrubí. Lze jí otáčet o 360 dle umístění odpadního potrubí. S vestavěným sifonem se samočistícím efektem. Sifon se dá vyjmout a vyčistit. S vestavěným sifonem se samočistícím efektem. Sifon se dá vyjmout a vyčistit. Použití: Rohový žlab Rohový žlab Výpust: Ø 75 mm Ø 75 mm horizontální vertikální > 1,4 l/s > 1,4 l/s Směr výpusti: Kapacita: Sifon: Boční vpust: ano ano 1 Ø 40 mm 1 Ø 40 mm Vhodný pro: žlab 2011 žlab 2011 Obj. kód: Diagonální míry od vnitřní strany k přední! Celková stavební výška (bez rámečku/ roštu) = výška odtokové komory + (H). (H) je vzdálenost od horní hrany odtokové komory po horní stranu vodorovné příruby/spodní stranu dlažby. (viz specifikaci daného žlabu) 16 Model Diagonální míry od vnitřní strany k přední

17 Odtokové komory [rohové] Obecný popis Odtokové komory pro rohová řešení. Průměr odtokové roury: Ø 32, 50 mm. Se sifonem. Specifikace Materiál: plast (PP) Těsnění: EPDM Model * Model * Vhodná pro nízké stavební výšky. S vodorovnou výpustí Ø 32 mm. Lze jí otáčet o 360 dle umístění odpadního potrubí. Vybavena mechanickou pachovou uzávěrou (AOS). Vhodná pro nízké stavební výšky. S vodorovnou výpustí Ø 50 mm. Lze jí otáčet o 360 dle umístění odpadního potrubí. Vybavena mechanickou pachovou uzávěrou (AOS). Použití: Rohový žlab Rohový žlab Výpust: Ø 32 mm Ø 50 mm Směr výpusti: vodorovný vodorovný Kapacita: > 0,5 l/s > 0,5 l/s Sifon: mechanická pachová uzávěra mechanická pachová uzávěra Boční vpust: ne ne Vhodný pro: žlab 2011 žlab 2011 Obj. kód: *Pouze 20 mm vodního sloupce v sifonu. Nesplňuje požadavek normy ČSN EN 1253 na výšku vodního sloupce. *Pouze 20 mm vodního sloupce v sifonu. Nesplňuje požadavek normy ČSN EN 1253 na výšku vodního sloupce. Diagonální míry od vnitřní strany k přední Diagonální míry od vnitřní strany k přední 17

18 Doplňky [podélné] Sítko Sifony Zvyšovací prvky * * Výška 35 mm Výška 55 mm Výrazně napomáhá udržovat průchod sifonu Svojí kapacitou vyhovuje normě ČSN EN 1253, která je společnou evropskou normou pro podlahové vpusti. Snadno se čistí, dá se vyjmout bez použití nářadí * Vhodný pro nízké odtokové komory / / * Má automatický uzavírací systém (AOS), který brání pronikání zápachu z kanalizace do prostor sprchy. Je vhodný pro nízké odtokové komory / / Snižuje umístění odtokové komory a umožňuje lepší napojení na boční vpusti (pokud je jimi komora opatřena). Umísťuje se mezi odtokový žlab a komoru. Použití: Podélné žlaby Podélné žlaby Podélné žlaby Rohový žlab Podélné žlaby Podélné žlaby Model: * 1820 H 35 mm H 55 mm Materiál: nerez (AISI 304) plast (PP) plast (PP) plast (PP) plast (PPS) plast (PPS) Povrch: kartáčovaný Těsnění: TPE TPE TPE EPDM EPDM Obj. kód: *Pouze 25 mm vodního sloupce v sifonu. Nesplňuje požadavek normy ČSN EN 1253 na výšku vodního sloupce. 18

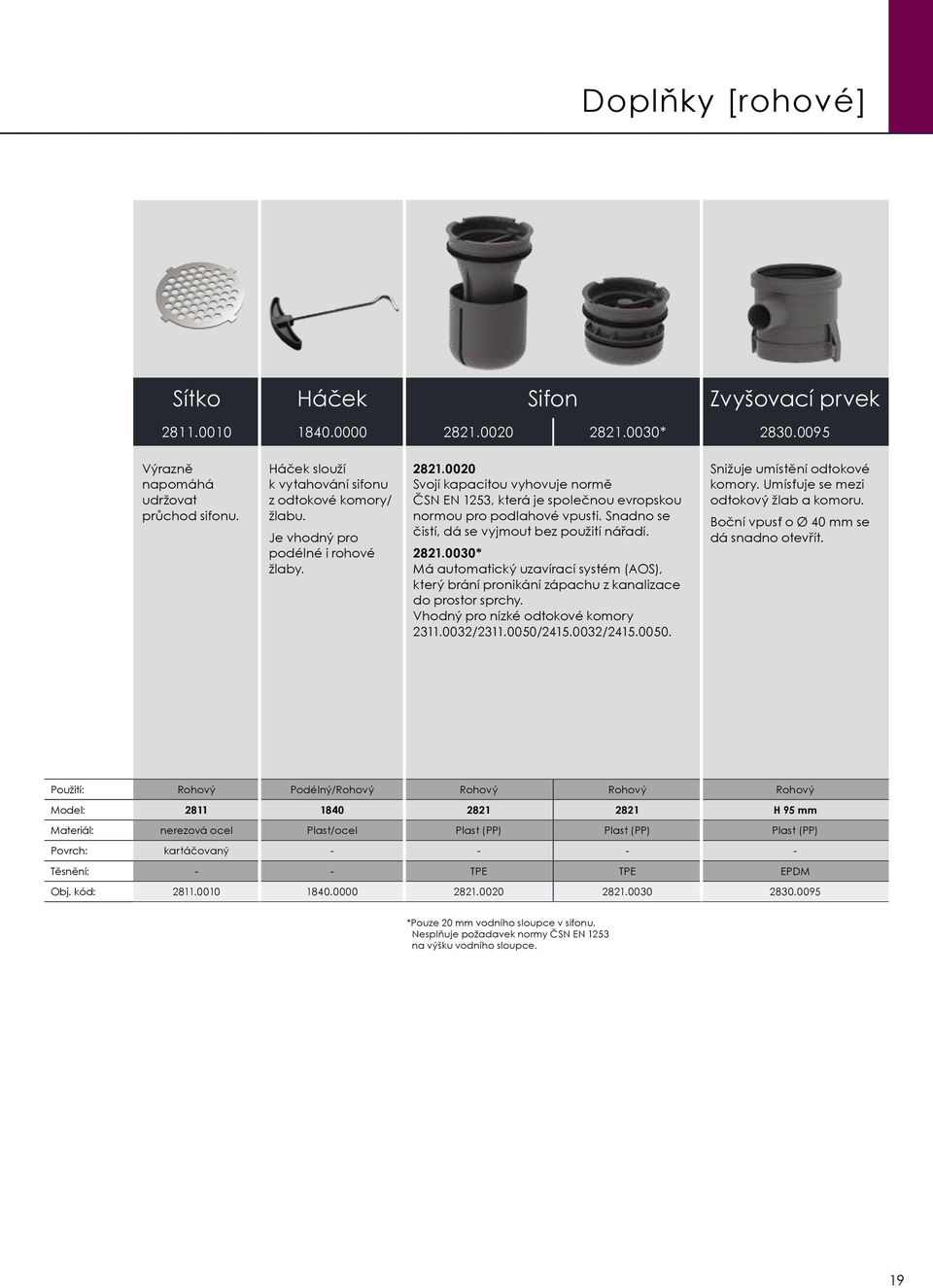

19 Doplňky [rohové] Sítko Háček Sifon Zvyšovací prvek * Výrazně napomáhá udržovat průchod sifonu. Háček slouží k vytahování sifonu z odtokové komory/ žlabu. Je vhodný pro podélné i rohové žlaby Svojí kapacitou vyhovuje normě ČSN EN 1253, která je společnou evropskou normou pro podlahové vpusti. Snadno se čistí, dá se vyjmout bez použití nářadí * Má automatický uzavírací systém (AOS), který brání pronikání zápachu z kanalizace do prostor sprchy. Vhodný pro nízké odtokové komory / / / Snižuje umístění odtokové komory. Umísťuje se mezi odtokový žlab a komoru. Boční vpusť o Ø 40 mm se dá snadno otevřít. Použití: Rohový Podélný/Rohový Rohový Rohový Rohový Model: H 95 mm Materiál: nerezová ocel Plast/ocel Plast (PP) Plast (PP) Plast (PP) Povrch: kartáčovaný Těsnění: - - TPE TPE EPDM Obj. kód: *Pouze 20 mm vodního sloupce v sifonu. Nesplňuje požadavek normy ČSN EN 1253 na výšku vodního sloupce. 19

20 Rámečky ClassicLine [ke stěně] Obecný popis Dodávají se jak pro podélné žlaby, tak pro rohový žlab ve výškách 8, 10 nebo 12 mm. Jsou určeny ke žlabům umístěným u stěny. Rámeček je nutný. Pro tloušťky dlažeb nad 12 mm se doporučují rámečky HighLine (viz str. 24). Specifikace Materiál: nerez (AISI 304) Povrch: kartáčovaný Vložka: plast Model 1500 Model 2500 (roh) Dodávají se ve výškách 8, 10 a 12 mm v závislosti na tloušťce dlažby. Vložka zaručuje přesné umístění ve vybrání žlabu. Snížené lůžko zabezpečí správné usazení roštu. Rámeček je u těchto modelů nezbytný, má dvě funkce: tvoří ukončení dlažby u vpusti a nese rošt. Použití: Podélné žlaby Rohový žlab Délka modelu: 300 mm 700 mm 800 mm 900 mm mm mm 200 mm Délka (L): 315 mm 695 mm 795 mm 895 mm 995 mm mm 270/193 mm 8 mm (H) Obj. kód: mm (H) Obj. kód: mm (H) Obj. kód: (L2) 10 (L2) (H) (L1) 18 (L) !! Výška rámečku (H) = tloušťka dlažby + cca 2 mm (na lepidlo a stěrku). Šířka rámečku u příruby (stěna) = 19 mm (včetně 2mm spáry). Šířka rámečku na podlahové přírubě = 10 mm. (H) Výška rámečku (H) = tloušťka dlažby + cca 2 mm (na lepidlo a stěrku). Šířka rámečku u příruby (stěna) = 18 mm (včetně 2mm spáry). Šířka rámečku na podlahové přírubě = 10 mm. 20

21 Rošty ClassicLine Obecný popis Dodává se pět designových typů pro podélné žlaby a dva pro rohové. Specifikace Materiál: nerez (AISI 304) Povrch: kartáčovaný Tloušťka: 3 mm (masiv) Model 1600 Model 2600 (roh) Můžete volit z pěti designových typů pro podélné žlaby: Classic, Column, Inca, Square nebo Stripe. Můžete volit ze dvou designových typů pro rohové žlaby: Classic a Column. Rošt se volně položí do sníženého lůžka rámečku, které zajistí jeho správnou polohu. Rošty jsou určeny k použití pouze v kombinaci s rámečky. Použití: Podélné žlaby Rohový žlab Délka modelu: 300 mm 700 mm 800 mm 900 mm mm mm 200 mm Délka (L): 280 mm 660 mm 760 mm 860 mm 960 mm mm 191 mm Classic Obj. kód: Column Obj. kód: Inca Obj. kód: Square Obj. kód: Stripe Obj. kód: Řez žlabem s rámečkem a roštem. (H)* Classic Square Classic Column Stripe Column Inca (L)

22 Polička na mýdlo ClassicLine Obecný popis Vyrábí se buď jako podélná (300 mm), nebo rohová. Specifikace Materiál: nerez (AISI 304) Povrch: kartáčovaný Model 1850 Roh 2850 Zazdívá se nebo připevňuje pomocí šroubů. Polička obsahuje rošt. Použití: Podélný systém Rohový systém Délka modelu: 300 mm 200 mm Délka (L): 315 mm 288/204 mm Classic Obj. kód: Column Obj. kód: Classic Classic Column Column 22

23 Polička na mýdlo ClassicLine s roštem Column Model ClassicLine s roštem Column! Pro více inspirace navštivte stránky 23

24 Rámečky HighLine [ke stěně] Obecný popis Dodávají se ve výškách 10, 12, 15 nebo 25 mm. Jsou určeny k podélným žlabům umístěným ke stěně. Rámečky HighLine svým řešením podtrhují minimalistický design a jsou volitelné. Specifikace Materiál: nerez (AISI 304) Povrch: kartáčovaný Vložka: plast Model 1910 Dodávají se ve výškách 10, 12, 15 a 25 mm, které závisejí na tloušťce použité dlažby. Exkluzivní vzhled je tvořen deskou s ostře řezanými hranami, která je vyrobena ze 4mm masivní nerezi. Vložka zajišťuje přesné usazení do žlabu. Rámeček není nutný, ale jeho použitím dosáhnete esteticky jedinečného řešení napojení dlažby na vpust. Použití: Podélné žlaby Délka modelu: 300 mm 700 mm 800 mm 900 mm mm mm Délka (L): 315 mm 695 mm 795 mm 895 mm 995 mm mm 10 mm (H) Obj. kód: mm (H) Obj. kód: mm (H) Obj. kód: mm (H) Obj. kód: (L) ! Výška rámečku (H) = tloušťka dlažby + cca 2 mm (na lepidlo a stěrku). Šířka rámečku (boční stěna/zadní stěna) = 27/19 mm (včetně 2mm spáry). Šířka rámečku na podlahové přírubě je 8 mm. Bez rámečku: spára mezi panelem a dlažbou je 6 mm. (H) 24

25 HighLine Panel Obecný popis Provedení Panel můžete volit mezi nerezovou ocelí, mléčným sklem nebo deskou Corian pro podélné žlaby. bez rámečku s rámečkem Specifikace Materiál: nerezová ocel/mléčné sklo/corian Povrch: kartáčovaný/sklo/ Corian Zvyšovací sada: plast (PE) Ostatní odstíny Corianu jsou možné na vyžádání, minimum 10 ks. Model 1920 Můžete si vybrat mezi nerezovým panelem, mléčným sklem nebo deskou Corian. Sada sestává z panelu, konzoly a šroubů. Sada se musí sestavit před instalací. Balení obsahuje i zvyšovací sadu pro výškové nastavení a plastový vymezovač (6 mm), který se používá na vymezení vzdálenosti mezi panelem a dlažbou. Sestavený panel se vkládá přímo do žlabu. Tvar konzoly je uzpůsoben tak, že zajistí dokonalé usazení. Může se použít s rámečkem nebo bez. Použití: Podélné žlaby Délka modelu: 300 mm 700 mm 800 mm 900 mm mm mm Délka (L): 253 mm 633 mm 733 mm 833 mm 933 mm mm Nerez ocel kartáčovaná Obj. kód: Corian Nocturne Obj. kód: Corian Hot Obj. kód: Sklo bílé Obj. kód: Sklo černé Obj. kód: * 37 Řez žlabem s rámečkem a panelem z nerezové oceli. * - výška rámečku. (L) * Řez žlabem s rámečkem a deskou Corian. * - výška rámečku. Zvyšovací sada H: 1, 2, 5, 15 mm pokud je nutné zvýšení o více než H 10 mm * Řez žlabem s rámečkem a mléčným sklem. * - výška rámečku. 25

26 HighLine Kazeta Obecný popis Řešení Kazeta, dodávané ve výškách 10, 12, 15 a 25 mm, je určeno pro podélné žlaby. Nabízí uživateli zcela individuální řešení, ať už se jedná o jakoukoliv dlažbu, teraco nebo jiné. bez rámečku s rámečkem Specifikace Materiál: nerez (AISI 304) Model 1940 Povrch: kartáčovaný Sada sestává z kazety, konzoly a šroubů. Sada se musí sestavit před instalací. Dodává se ve výškách 10, 12, 15 a 25 mm (závisí na tloušťce dlažby). Součástí balení je také plastový vymezovač (6 mm), který se používá na vymezení vzdálenosti mezi kazetou a dlažbou při aplikaci bez rámečku. Kazeta se vkládá přímo do žlabu. Tvar konzoly je uzpůsoben tak, že zajistí přesné a dokonalé usazení. Může se použít s rámečkem nebo bez. V případě potřeby je možné dodat na objednání zvyšovací sadu. Pohledový prvek (dlažba, teraco aj.) není součástí dodávky. Použití: Podélné žlaby Délka modelu: 300 mm 700 mm 800 mm 900 mm mm mm Délka (L): 253 mm 633 mm 733 mm 833 mm 933 mm mm 10 mm (H) Obj. kód: mm (H) Obj. kód: mm (H) Obj. kód: mm (H) Obj. kód: (L) Řez žlabem s kazetou a rámečkem před aplikací pohledového prvku. * Řez žlabem v provedení bez rámečku, s kazetou (před instalací pohledového materiálu). * Tloušťka dlažby 26

27 HighLine Custom Obecný popis Řešení Custom umožňuje výběr pohledového prvku dle vlastní volby (dlažba, sklo, teakové dřevo aj.). Pro podélné žlaby. bez rámečku s rámečkem Specifikace Materiál: nerez (AISI 304) Povrch: kartáčovaný Zvyšovací sada: plast (PE) Model 1950 Sada sestává z podkladové desky, konzoly, zvyšovací sady a šroubů. Sadu je nutno sestavit před usazením. Součástí balení je také plastový vymezovač (6 mm), který se používá na vymezení vzdálenosti mezi pohledovým prvkem a dlažbou při aplikaci bez rámečku. Custom se vkládá přímo do žlabu. Tvar konzoly je uzpůsoben tak, ža zajistí přesné a dokonalé usazení. Custom se může použít s rámečkem nebo bez. Pohledový prvek (dlažba, dřevo, sklo aj.) není součástí dodávky. Použití: Podélné žlaby Délka modelu: 300 mm 700 mm 800 mm 900 mm mm mm Délka (L): 253 mm 632 mm 733 mm 833 mm 933 mm mm Obj. kód: * 37 Řez žlabem v provedení s rámečkem, s deskou Custom (před instalací pohledového materiálu). * Tloušťka dlažby (L) * Řez žlabem v provedení bez rámečku, s deskou Custom (před instalací pohledového materiálu). * Tloušťka dlažby Zvyšovací sada H: 1, 2, 5, 15 mm pro případ potřeby úpravy výšky > H 10 mm 27

28 HighLine Panel [rohový] Obecný popis Rámeček a Panel z nerezové kartáčované oceli. bez rámečku s rámečkem Specifikace Materiál: nerezová ocel (AISI 304) Povrch: kartáčovaný Zvyšovací sada: plast HighLine rohový Dodává se ve výškách 10, 12, 15, 25 mm v závislosti na tloušťce dlažby. Exkluzivní design rámečku s ostrými hranami a nerezovým povrchem ze 4mm masivní oceli. Rámeček je volitelný, nicméně dodává finální vzhled. Rohový systém Panel včetně rámečku Panel pro montáž bez rámečku 200 mm 200 mm 200 mm 200 mm 200 mm Kartáčovaná nerez 10 mm 12 mm 15 mm 25 mm Obj. kód: Zvyšovací sada H: 6, 8, 11, 21 mm. Umístěná pod panelem. 270 * * Řez odtokovým žlabem bez rámečku/s Panelem z nerezové kartáčované oceli. * Tloušťka dlažby. Řez odtokovým žlabem s rámečkem/s Panelem z nerezové kartáčovajné oceli. * Výška rámečku. 28

29 HighLine Panel Hjørne ClassicLine polička na mýdlo s Classic mřížkou HighLine rohový s rámečkem 29

30 Modulový systém 1100 [ke stěně] A Flexibilita pro prostorné sprchy Modulový systém (model 1100) umožňuje skládání několika podélných žlabů vedle sebe tak, že vytvoří dlouhý spojený odtokový systém. Žlaby se svařují, flexi-příruby se vkládají dle potřeby. B C Odtokové komory, rámečky a rošty jsou stejné jako u standardního podélného řešení [ke stěně] a modulový systém splňuje veškeré technické požadavky. Modulové prvky se vyrábějí v délkách 700, 800, 900, a mm a mají profilovaný okraj, čímž je dosaženo jejich vysoké pevnosti (stability) při instalaci. K systému je možno dodat flexi-rámečky: koncovky [A], mezikusy [B] nebo rohové výplně [C], které se dodávají v délkách mm (po 10 mm). Pod tyto rámečky se umísťují skryté flexi-příruby. Modulový systém je na vyžádání možno dodat i jako prostorové řešení. Kontaktujte společnost Lavare, jež vám podá bližší informace, technické řešení nebo nabídku pro konkrétní situaci. Flexibilní komponenty 2 1. Modulový žlab 2. Flexi-příruby svislé 3. Flexi-příruby vodorovné 4. Flexi-příruby středové 5. Flexi-rámečky [A]+[B] 6. Flexi-příruby kout 7. Flexi-rámečky kout [C] 8. Flexi-příruby roh 9. Flexi-rámečky kout 3, mm 3, mm mm mm 1 60 mm mm 2 10,50 120,50 mm mm Upozornění: mm 60 mm 1,2,3,4,6,8 - svařují se před dodáním. 5,7,9 - Flexi-rámečky jsou standardní zboží. 30

31 Modulový systém 1100 [ke stěně] 1100 Řešení s flexibilitou a nekonečnými možnostmi Specifikace Materiál: nerez (AISI 304) Povrch: kartáčovaný Tloušťka: 1,5 mm Hydroizolační stěrka nebo vodotěsná membrána Podlahová konstrukce: beton/dřevo Podlaha: dlažba Příklady řešení Modulový žlab [1], flexi-příruba svislá [2] levá a pravá, vhodné flexi-rámečky [5] Dva modulové žlaby [1], flexi-příruba svislá [2] levá a pravá Modulový žlab [1], flexi-příruba vodorovná [3] levá a pravá, vhodné flexi-rámečky [5] Dva modulové žlaby [1], flexi-příruba středová [4], flexi-příruba vodorovná [3] levá a pravá, vhodné flexi-rámečky [5] Tři modulové žlaby [1], flexi-příruba vertikální [2] levá vnitřní rohová flexi-příruba [6], vhodné flexi-rámečky [5] + [7]. Flexi rámečky [5], [7], [9] Použití: Podélné žlaby Podélné žlaby Model: ClassicLine HighLine Šířka (H): 8 mm 10 mm 12 mm H 10/12/15/25 mm Délka modulu: Obj. kód: Obj. kód: Obj. kód: Obj. kód: 10 mm mm mm mm mm [5] 60 mm mm mm mm mm mm mm [7] Rohový [9] Rohový

32 Ukázka Unidrain HighLine Custom! více inspirace na

33 Odtokové žlaby [prostorové] Obecný popis Umísťují se v prostoru bez zadní svislé příruby. Dodávají se ve třech provedeních dle umístění. Strany bez svislých přírub musejí být umístěny v předepsané vzdálenosti od stěny. Pro umístění u zadní stěny se doporučují podélné žlaby modelu (viz str. 6 7). Specifikace Materiál: nerez (AISI 304) Povrch: kartáčovaný Tloušťka: 1,5 mm Hydroizolační stěrka nebo vodotěsná membrána Podlahová konstrukce: beton/dřevo Podlaha: dlažba Model 3002 Model 3004 Odtokový žlab pro umístění u boční stěny (levá nebo pravá). Žlab je opatřen jednou svislou (stěnovou) přírubou a třemi vodorovnými (podlahovými). Komplet obsahuje čtyři stavitelné nožičky ( mm). Odtokový žlab pro umístění v prostoru bez boční nebo zadní stěny. Žlab nemá žádné svislé příruby, pouze čtyři vodorovné (podlahové). Komplet obsahuje čtyři stavitelné nožičky ( mm). Použití: Podélný odtok Podélný odtok Svislé příruby: levá nebo pravá (dá se otočit o 180 ) ne Délka modelu: 700 mm 900 mm 300 mm 700 mm 900 mm Délka (L): 757 mm 957 mm 432 mm 812 mm mm Střed (C): 351 mm 451 mm 206 mm 396 mm 496 mm Výška (H): 17 mm 19 mm 12 mm 17 mm 19 mm Rámeček (R): 695 mm 895 mm 315 mm 695 mm 895 mm Obj. kód: Volně v prostoru se stěnou vlevo Volně v prostoru se stěnou vpravo 3004 Volně v prostoru! Stavební výška (bez rámečku a roštu) = výška odtokové komory + (H). (H) je vzdálenost mezi horní hranou odtokové komory a horní stranou vodorovné příruby/ spodní strany dlažby (C) (R) (L) (C) (R) (L) Zobrazeno s rámečkem a roštem ClassicLine. (H) (H) 33

34 Rámečky ClassicLine [prostorové] Obecný popis Dodávají se pro podélné prostorové žlaby ve výškách 8, 10 nebo 12 mm. Rámeček je nutný. Pro tloušťku dlažby nad 12 mm se doporučují rámečky HighLine (viz str. 31). K rámečkům se používají rošty řady ClassicLine (viz str. 21). Specifikace Materiál: nerez (AISI 304) Povrch: kartáčovaný Vložka: plast Model 3500 Dodávají se ve výškách 8, 10 a 12 mm, které závisejí na tloušťce použité dlažby. Vložka zajišťuje přesné a bezpečné usazení. Rošty z nabídky řady ClassicLine (str. 21). Rámeček je nutný. Použití: Podélné žlaby Délka modelu: 300 mm 700 mm 900 mm Délka (L): 315 mm 695 mm 895 mm 8 mm (H) Obj. kód: mm (H) Obj. kód: mm (H) Obj. kód: (L) (H)! Výška rámečku (H) = tloušťka dlažby + cca 2 mm (na lepidlo a stěrku). Šířka rámečku u příruby (stěna) = 19 mm (včetně 2mm spáry). Šířka rámečku na podlahové přírubě = 10 mm. 34

35 Rámečky HighLine [prostorové] Obecný popis Dodávají se pro podélné prostorové žlaby ve výškách 10, 12, 15 nebo 25 mm. Rámeček je volitelný. K rámečkům se používají pohledové prvky Panel, Kazeta nebo Custom (viz str ). Specifikace Materiál: nerez (AISI 304) Povrch: kartáčovaný Vložka: plast Model 3910 Vyrábí se ve výškách 10, 12, 15 a 25 mm, které závisejí na tloušťce dlažby. Vložka zajišťuje přesné a bezpečné usazení. Kompatibilní s řešením HighLine Panel, Kazeta nebo Custom (viz str ). Rámeček je volitelný. Použití: Podélné žlaby Délka modelu: 300 mm 700 mm 900 mm Délka (L): 315 mm 695 mm 895 mm 10 mm (H) Obj. kód: mm (H) Obj. kód: mm (H) Obj. kód: mm (H) Obj. kód: (L) ! Výška rámečku (H) = tloušťka dlažby + cca 2 mm (na lepidlo a stěrku). Šířka rámečku u příruby (stěna) = 27 mm (včetně 2mm spáry). Šířka rámečku na podlahové přírubě = 8 mm. Při aplikaci bez rámečku: spára mezi panelem a dlažbou = 6 mm. (H) 35

36 Ukončovací profily Aqua K Aqua KW Aqua D Ukončovací profil z nerezové oceli pro perfektní detailní řešení výškového rozdílu mezi spádovanou podlahou ve sprchovém koutu a rovnou podlahou koupelny. Umožňuje pokládku obkladů bez přířezů. Profil je určen pro spád do 2 %. Levé a pravé řešení. Ukončovací profil z nerezové oceli pro perfektní detailní řešení výškového rozdílu mezi spádovanou podlahou ve sprchovém koutu a přiléhající stěnou. Umožňuje pokládku obkladů bez přířezů. Profil je určen pro spád do 2 %. Levé a pravé řešení. Ukončovací profil z nerezové oceli pro perfektní detailní řešení výškového rozdílu mezi spádovanou podlahou ve sprchovém koutu a přiléhající zadní stěnou. Umožňuje pokládku obkladů bez přířezů. Použití: Výškové rozdíly u spádovaných podlah Výškové rozdíly u spádovaných podlah Výškové rozdíly u spádovaných podlah Spád: do 2 % do 2 % 0 % Délka: 980/1480 mm mm 980 mm mm mm Výška (H1): 8/10/12,5 mm 10/12,5 mm 8/10/12,5 mm 8/10/12,5 mm Výška (H2): 24/32 mm 40 mm 24 mm 32 mm 24/32 mm Obj. kód: objednací kódy viz tabulku na str. 39 objednací kódy viz tabulku na str. 39 objednací kódy viz tabulku na str. 39 0,8 (H1) (H2) 0,8 0, (H1) (H1) (H) (H2) (H1) 0,8 (H2) 4,

37 Řešení [ke stěně] Nekonečné možnosti Použijte Unidrain v koutě, anebo ho nechejte běžet okolo rohu. Nebo ho instalujte jednoduše podél stěny, např. v nice se sníženou podlahou. Ilustrace znázorňují možná jednoduchá a funkční řešení odtoku systémem Unidrain, který může být vysoce estetickým prvkem každého sprchového koutu, což dělá Unidrain unikátem mezi odtokovými systémy. Podélný odtok: Model 1001 v nice se třemi stěnami Podélný odtok: Model 1002 ve sprše s levou stěnou Podélný odtok: Model 1004 v otevřeném prostoru Podélný odtok: Model 1001 nebo 1004 ve sprše se sníženou podlahou, volba modelu závisí na hloubce snížení Modulové řešení: Model 1100 ve větší nice se třemi stěnami Modulové řešení: Model 1100 rohové řešení Rohový odtok: Model 2001 ve sprše se sníženou podlahou Modulové řešení: Model 1100 od stěny ke stěně ve velké (společné) sprše 37

38 Objednací kódy Odtokové žlaby [ke stěně] Délka modelu Obj. kód Obj. kód Obj. kód Obj. kód Obj. kód 300 mm mm Podélný 800 mm mm mm mm Rohový 200 mm Umístění Montážní sada 22 mm [ke stěně] Podélná viz str. 9 Rohová viz str. 9 Žlaby v délkách nad mm viz modulový systém Montážní prvek [ke stěně] Model Obj. kód 100 mm Podélný 135 mm Odtokové komory Podélná Rohová Výpust Model Směr Sifon Boční vpust Obj. kód Ø 32 mm 1301 horizontální ne ne Ø 50 mm 1301 horizontální ne ne Ø 50 mm 1407 horizontální ano ne Ø 50 mm 1406* horizontální ano ne Ø 50 mm 1401 horizontální ano ne Ø 50 mm 1405 horiz. boční ano ne Ø 75 mm 1401 horizontální ano ne Ø 75 mm 1402 vertikální ano ne Ø 75 mm 1403 horizontální ano 2 Ø Ø 75 mm 1404 vertikální ano 2 Ø Ø 32 mm 2311 horizontální ne ne Ø 32 mm 2415 horizontální ano ne Ø 50 mm 2411 horizontální ano ne Ø 75 mm 2411 horizontální ano ne Ø 50 mm 2415 horizontální ano ne Ø 75 mm 2411 horizontální ano ne Ø 75 mm 2412 vertikální ano ne Ø 75 mm 2413 horizontální ano 1 Ø Ø 75 mm 2414 vertikální ano 1 Ø Rámečky ClassicLine [ke stěně] Rámeček je nutný 1500 Délka 8 mm (H) 10 mm (H) 12 mm (H) modelu Obj. kód Obj. kód Obj. kód 300 mm mm Podélný 800 mm mm mm mm Rohový 200 mm Model Doplňky Obj. kód Podélný sítko Podélný sifon Podélný sifon snížený* Podélný mech. pach. uzávěra* Podélný zvyšovací prvek 35 mm Podélný zvyšovací prvek 55 mm Rohový sítko Podélný/ Rohový háček Rohový sifon* Rohový mech. pach. uz. snížená* Rohový zvyšovací prvek */ Pouze 25 mm vodního sloupce. Nesplňuje požadavek normy ČSN EN 1253 u komor , , a Polička na mýdlo ClassicLine Délka modelu Classic Obj. kód Podélná 300 mm Rohová 200 mm Délka modelu Column Obj. kód Podélná 300 mm Rohová 200 mm Rošty ClassicLine 1600 Délka Classic Column Inca Square Stripe modelu Obj. kód Obj. kód Obj. kód Obj. kód Obj. kód 300 mm mm Podélný 800 mm mm mm mm Rohový 200 mm

39 Objednací kódy Rámečky HighLine [ke stěně] Rámeček volitelný 1910 Délka 10 mm (H) 12 mm (H) 15 mm (H) 25 mm (H) modelu Obj. kód Obj. kód Obj. kód Obj. kód 300 mm mm Podélné 800 mm mm mm mm Panel HighLine Custom HighLine 1920 Délka kart. nerez Corian Nocturne Corian Hot Sklo bílé Sklo černé 1950 Délka modelu modelu Obj. kód Obj. kód Obj. kód Obj. kód Obj. kód Obj. kód 300 mm mm mm mm Podélný 800 mm mm Podélný 900 mm mm mm mm mm mm Další barvy desek Corian na objednání (dodání do cca 8 10 týdnů). Kazeta HighLine 1940 Délka 10 mm (H) 12 mm (H) 15 mm (H) 25 mm (H) modelu Obj. kód Obj. kód Obj. kód Obj. kód 300 mm mm Podélná 800 mm mm mm mm Rámečky HighLine [rohové] - včetně panelu Model Výška Obj. kód Rohový 10 mm Rohový 12 mm Rohový 15 mm Rohový 25 mm Panel HighLine [rohový] Model Obj. kód Rohový bez rámečku Odtokové žlaby podélné [prostorové] 3000 Podélný Délka modelu Řada 3002 Řada 3004 Obj. kód Obj. kód 300 mm mm mm Modul 1100 [ke stěně] 1100 Model Podélný viz str Umístění Pro více informací a technické řešení kontaktujte společnost LAVARE. Modulový systém řady 1100 pro prostorové řešení možný na vyžádání. Rámečky HighLine [prostorové] Volitelný 3910 Délka 10 mm (H) 12 mm (H) 15 mm (H) 25 mm (H) modelu Obj. kód Obj. kód Obj. kód Obj. kód 300 mm Podélný 700 mm mm Kompatibilní s HighLine Panel, Kazeta nebo Custom. Rámečky ClassicLine [prostorové] Rámeček nutný 3500 Délka 8 mm (H) 10 mm (H) 12 mm (H) modelu Obj. kód Obj. kód Obj. kód 300 mm Podélný 700 mm mm Kompatibilní s rošty ClassicLine. Ukončovací profily / Aqua K Aqua KW Aqua D Výška (H1) Délka 980 mm Délka mm Délka mm Délka 980 mm Délka mm Délka mm 24 mm (H2) 32 mm (H2) 40 mm (H2) 24 mm (H2) 32 mm (H2) 24 mm (H2) 32 mm (H2) 8 mm AK AK AK AKW AKW mm AK AK AK AKW AKW AD AD ,5 mm AK AK AK AKW AKW Společnost LAVARE si vyhrazuje právo na změnu cen a specifikace bez předchozího upozornění. Společnost LAVARE neručí za případné tiskové chyby. 39

40 Jednoduché! Funkční! Přesvědčivé! Pokud volíte Unidrain, volíte unikátní řešení s jednodušší instalací, než mají ostatní podobné systémy. Jako první jsme přišli s řešením pro umístění odtokového systému u svislé stěny, a tím umožnili pouze jednostranné spádování podlahy sprchy jednoduché, přesné a zcela vodotěsné řešení. Unidrain je upevněn na stěně a právě patentované svislé příruby zajišťují v součinnosti s hydroizolací zcela vodotěsné napojení na svislou stěnu. Stejným způsobem je zajištěno vodotěsné spojení vodorovných přírub s okolní podlahou. Unidrain je testován a schválen pro použití ve vlhkých prostorách u všech typů podlahových konstrukcí jak těžkých betonových, tak i lehkých, trámových dřevěných. Pro upevnění žlabu u lehkých podlah se doporučuje použít montážní sadu. Výhradní distributor systému Unidrain pro ČR a SR. LAVARE, s.r.o. Křenová 19 CZ Brno Sklad: Špitálka 12 dveře č. 15 CZ Brno Tel./Fax: e mail: info@lavare.cz Váš prodejce:! Více inspirace, technických informací a ukázek řešení naleznete na adrese: Kontaktujte nás na tel nebo pište na info@lavare.cz
