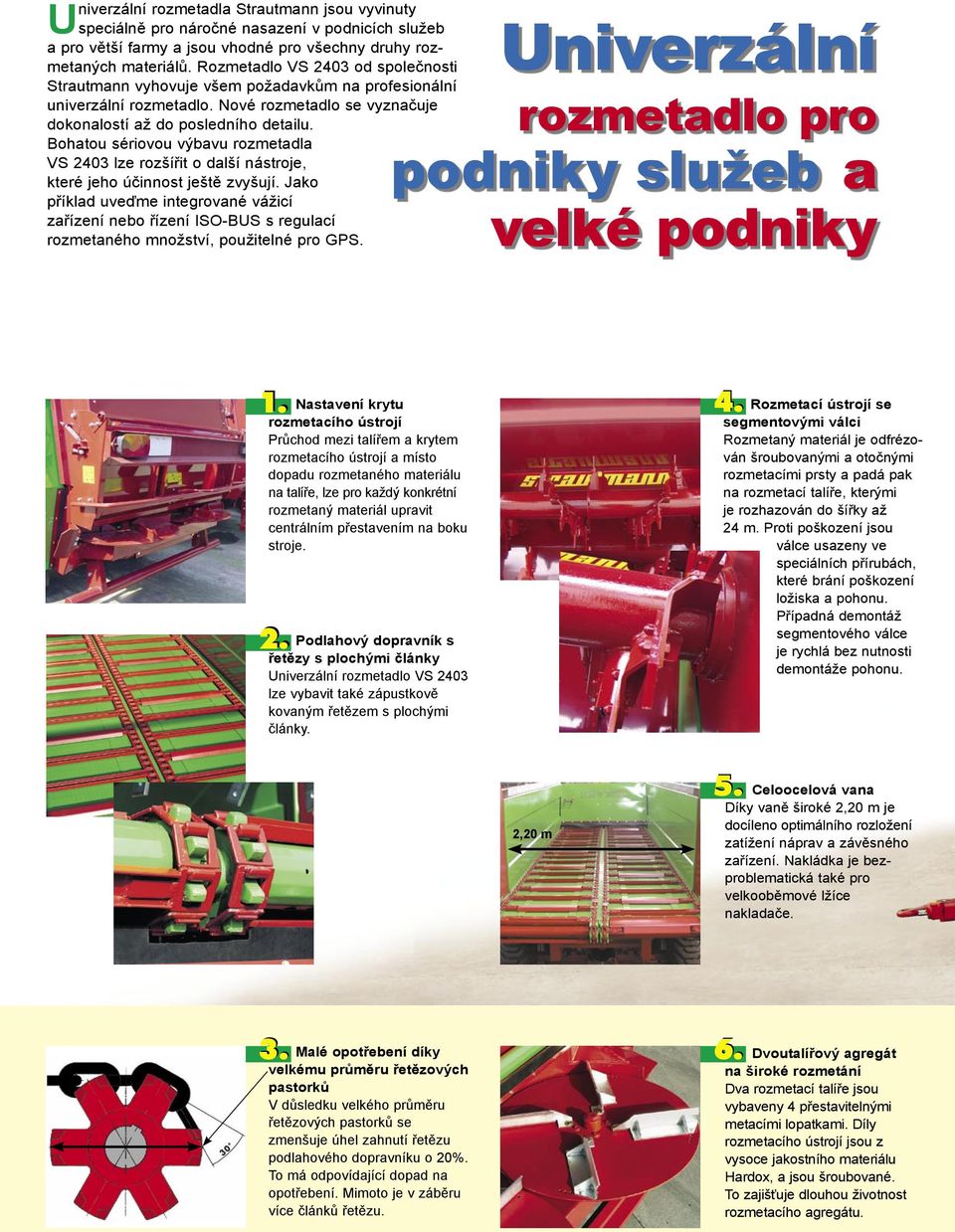

2 Univerzální rozmetadla Strautmann jsou vyvinuty speciálně pro náročné nasazení v podnicích služeb a pro větší farmy a jsou vhodné pro všechny druhy rozmetaných materiálů. Rozmetadlo VS 2403 od společnosti Strautmann vyhovuje všem požadavkům na profesionální univerzální rozmetadlo. Nové rozmetadlo se vyznačuje dokonalostí až do posledního detailu. Bohatou sériovou výbavu rozmetadla VS 2403 lze rozšířit o další nástroje, které jeho účinnost ještě zvyšují. Jako příklad uveďme integrované vážicí zařízení nebo řízení ISO-BUS s regulací rozmetaného množství, použitelné pro GPS. Univerzální rozmetadlo pro podniky služeb a velké podniky 1. Nastavení krytu rozmetacího ústrojí Průchod mezi talířem a krytem rozmetacího ústrojí a místo dopadu rozmetaného materiálu na talíře, lze pro každý konkrétní rozmetaný materiál upravit centrálním přestavením na boku stroje. 2. Podlahový dopravník s řetězy s plochými články Univerzální rozmetadlo VS 2403 lze vybavit také zápustkově kovaným řetězem s plochými články. 4. Rozmetací ústrojí se segmentovými válci Rozmetaný materiál je odfrézován šroubovanými a otočnými rozmetacími prsty a padá pak na rozmetací talíře, kterými je rozhazován do šířky až 24 m. Proti poškození jsou válce usazeny ve speciálních přírubách, které brání poškození ložiska a pohonu. Případná demontáž segmentového válce je rychlá bez nutnosti demontáže pohonu. 2,20 m 5. Celoocelová vana Díky vaně široké 2,20 m je docíleno optimálního rozložení zatížení náprav a závěsného zařízení. Nakládka je bezproblematická také pro velkooběmové lžíce nakladače. 3. Malé opotřebení díky velkému průměru řetězových pastorků V důsledku velkého průměru řetězových pastorků se zmenšuje úhel zahnutí řetězu podlahového dopravníku o 20%. To má odpovídající dopad na opotřebení. Mimoto je v záběru více článků řetězu. 6. Dvoutalířový agregát na široké rozmetání Dva rozmetací talíře jsou vybaveny 4 přestavitelnými metacími lopatkami. Díly rozmetacího ústrojí jsou z vysoce jakostního materiálu Hardox, a jsou šroubované. To zajišťuje dlouhou životnost rozmetacího agregátu.

Bohatou sériovou výbavu rozmetadla VS 2403 lze rozšířit o další nástroje, které jeho účinnost ještě zvyšují.

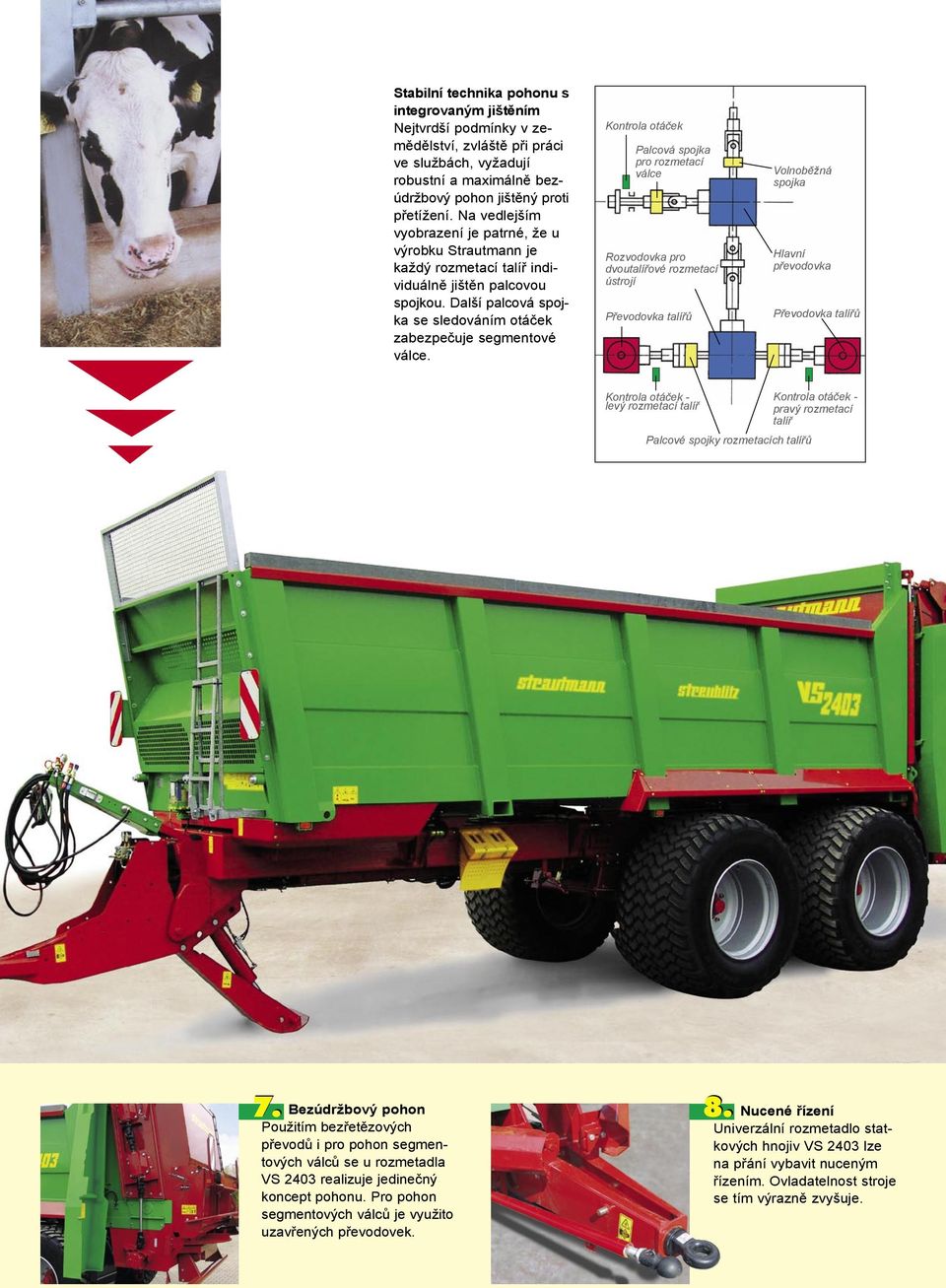

3 Stabilní technika pohonu s integrovaným jištěním Nejtvrdší podmínky v zemědělství, zvláště při práci ve službách, vyžadují robustní a maximálně bezúdržbový pohon jištěný proti přetížení. Na vedlejším vyobrazení je patrné, že u výrobku Strautmann je každý rozmetací talíř individuálně jištěn palcovou spojkou. Další palcová spojka se sledováním otáček zabezpečuje segmentové válce. Kontrola otáček Palcová spojka pro rozmetací válce Rozvodovka pro dvoutalířové rozmetací ústrojí Převodovka talířů Volnoběžná spojka Hlavní převodovka Převodovka talířů Kontrola otáček - levý rozmetací talíř Palcové spojky rozmetacích talířů Kontrola otáček - pravý rozmetací talíř 7. Bezúdržbový pohon Použitím bezřetězových převodů i pro pohon segmentových válců se u rozmetadla VS 2403 realizuje jedinečný koncept pohonu. Pro pohon segmentových válců je využito uzavřených převodovek. 8. Nucené řízení Univerzální rozmetadlo statkových hnojiv VS 2403 lze na přání vybavit nuceným řízením. Ovladatelnost stroje se tím výrazně zvyšuje.

Kontrola otáček Palcová spojka pro rozmetací válce Rozvodovka pro dvoutalířové rozmetací ústrojí Převodovka talířů Volnoběžná spojka Hlavní převodovka Převodovka talířů Kontrola otáček - levý

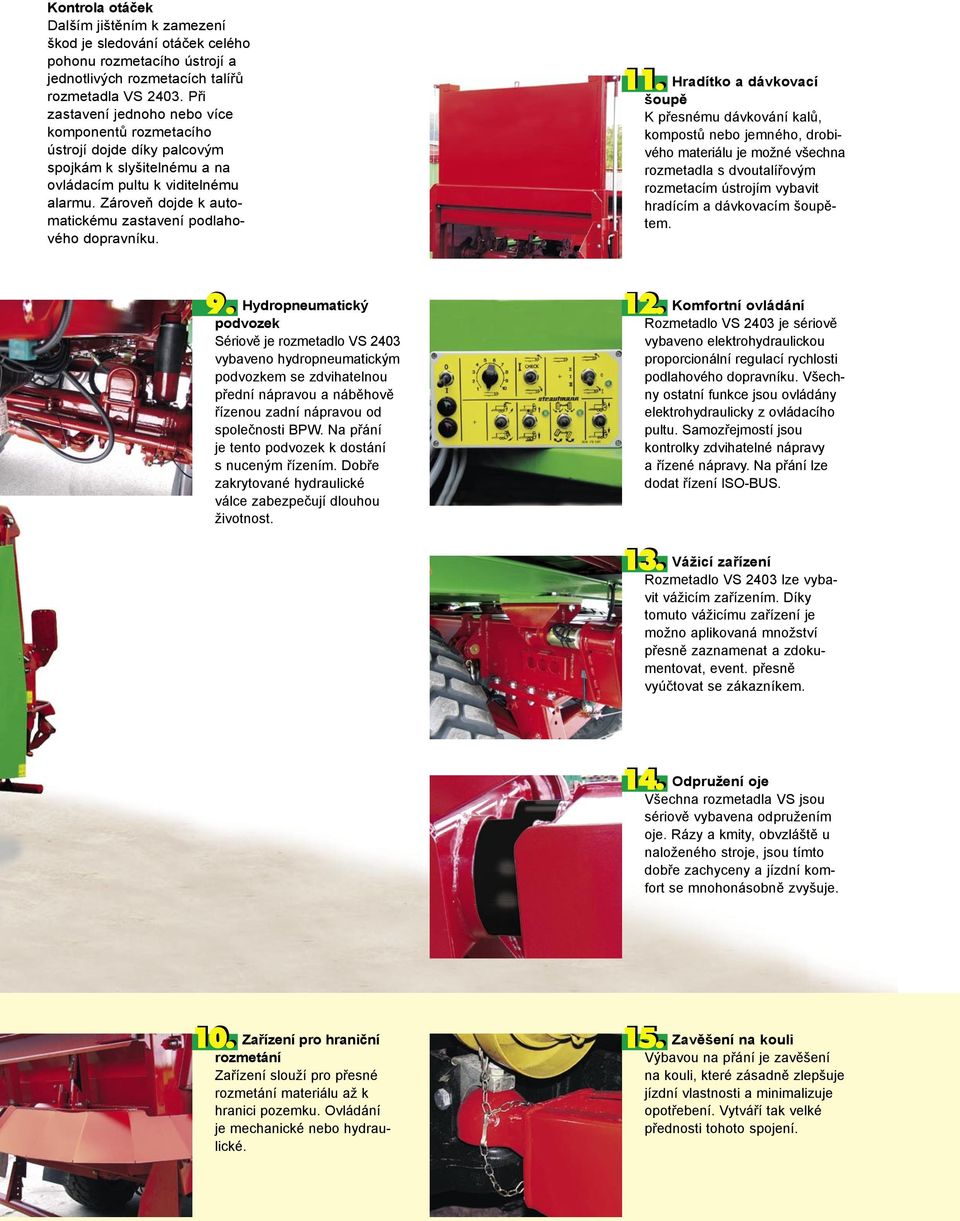

4 Kontrola otáček Dalším jištěním k zamezení škod je sledování otáček celého pohonu rozmetacího ústrojí a jednotlivých rozmetacích talířů rozmetadla VS Při zastavení jednoho nebo více komponentů rozmetacího ústrojí dojde díky palcovým spojkám k slyšitelnému a na ovládacím pultu k viditelnému alarmu. Zároveň dojde k automatickému zastavení podlahového dopravníku. 9. Hydropneumatický podvozek Sériově je rozmetadlo VS 2403 vybaveno hydropneumatickým podvozkem se zdvihatelnou přední nápravou a náběhově řízenou zadní nápravou od společnosti BPW. Na přání je tento podvozek k dostání s nuceným řízením. Dobře zakrytované hydraulické válce zabezpečují dlouhou životnost. 11. Hradítko a dávkovací šoupě K přesnému dávkování kalů, kompostů nebo jemného, drobivého materiálu je možné všechna rozmetadla s dvoutalířovým rozmetacím ústrojím vybavit hradícím a dávkovacím šoupětem. 12. Komfortní ovládání Rozmetadlo VS 2403 je sériově vybaveno elektrohydraulickou proporcionální regulací rychlosti podlahového dopravníku. Všechny ostatní funkce jsou ovládány elektrohydraulicky z ovládacího pultu. Samozřejmostí jsou kontrolky zdvihatelné nápravy a řízené nápravy. Na přání lze dodat řízení ISO-BUS. 13. Vážicí zařízení Rozmetadlo VS 2403 lze vybavit vážicím zařízením. Díky tomuto vážicímu zařízení je možno aplikovaná množství přesně zaznamenat a zdokumentovat, event. přesně vyúčtovat se zákazníkem. 14. Odpružení oje Všechna rozmetadla VS jsou sériově vybavena odpružením oje. Rázy a kmity, obvzláště u naloženého stroje, jsou tímto dobře zachyceny a jízdní komfort se mnohonásobně zvyšuje. 10. Zařízení pro hraniční rozmetání Zařízení slouží pro přesné rozmetání materiálu až k hranici pozemku. Ovládání je mechanické nebo hydraulické. 15. Zavěšení na kouli Výbavou na přání je zavěšení na kouli, které zásadně zlepšuje jízdní vlastnosti a minimalizuje opotřebení. Vytváří tak velké přednosti tohoto spojení.

Zároveň dojde k automatickému zastavení podlahového dopravníku. 9.

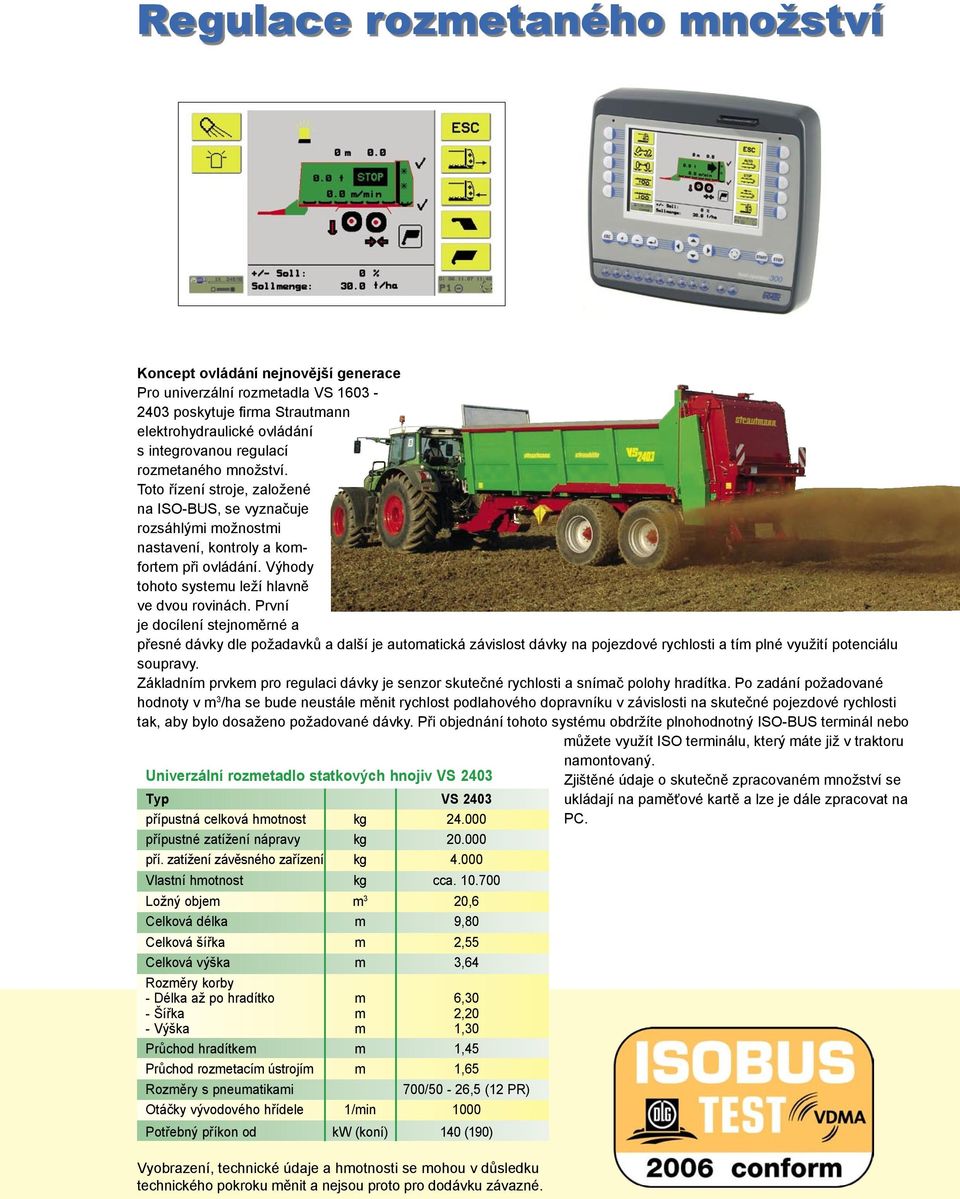

5 Regulace rozmetaného množství Koncept ovládání nejnovější generace Pro univerzální rozmetadla VS poskytuje firma Strautmann elektrohydraulické ovládání s integrovanou regulací rozmetaného množství. Toto řízení stroje, založené na ISO-BUS, se vyznačuje rozsáhlými možnostmi nastavení, kontroly a komfortem při ovládání. Výhody tohoto systemu leží hlavně ve dvou rovinách. První je docílení stejnoměrné a přesné dávky dle požadavků a další je automatická závislost dávky na pojezdové rychlosti a tím plné využití potenciálu soupravy. Základním prvkem pro regulaci dávky je senzor skutečné rychlosti a snímač polohy hradítka. Po zadání požadované hodnoty v m 3 /ha se bude neustále měnit rychlost podlahového dopravníku v závislosti na skutečné pojezdové rychlosti tak, aby bylo dosaženo požadované dávky. Při objednání tohoto systému obdržíte plnohodnotný ISO-BUS terminál nebo můžete využít ISO terminálu, který máte již v traktoru namontovaný. Univerzální rozmetadlo statkových hnojiv VS 2403 Zjištěné údaje o skutečně zpracovaném množství se Тyp VS 2403 ukládají na paměťové kartě a lze je dále zpracovat na přípustná celková hmotnost kg PC. přípustné zatížení nápravy kg pří. zatížení závěsného zařízení kg Vlastní hmotnost kg cca Ložný objem m 3 20,6 Celková délka m 9,80 Celková šířka m 2,55 Celková výška m 3,64 Rozměry korby - Délka až po hradítko m 6,30 - Šířka m 2,20 - Výška m 1,30 Průchod hradítkem m 1,45 Průchod rozmetacím ústrojím m 1,65 Rozměry s pneumatikami 700/50-26,5 (12 PR) Otáčky vývodového hřídele 1/min 1000 Potřebný příkon od kw (koní) 140 (190) Vyobrazení, technické údaje a hmotnosti se mohou v důsledku technického pokroku měnit a nejsou proto pro dodávku závazné.

První je docílení stejnoměrné a přesné dávky dle požadavků a další je automatická závislost dávky na pojezdové rychlosti a tím plné využití potenciálu soupravy.

Michelin Cargoxbib Alliance I 328 T 404 Alliance I 380 Trelleborg Twin Radial Pro rozmetadlo VS 2403 jsou dostupné následující pneumatiky Označení Velikost Šířka Výška mm mm Alliance I 328 T 404

Cargoxbib 800/45 R 30,5 800 1467 Trelleborg Twin Radial 750/50 R 26,5 750 1308 Výrobní program 07.2009 B. Strautmann & Söhne GmbH & Co. KG Bielefelder Straße 53 D-49196 Bad Laer Tel.

6 Michelin Cargoxbib Alliance I 328 T 404 Alliance I 380 Trelleborg Twin Radial Pro rozmetadlo VS 2403 jsou dostupné následující pneumatiky Označení Velikost Šířka Výška mm mm Alliance I 328 T /50-26, Alliance I 328 T /45-26, Alliance I /45-26, Michelin Cargoxbib 800/45 R 26, Michelin Cargoxbib 710/50 R 30, Michelin Cargoxbib 800/45 R 30, Trelleborg Twin Radial 750/50 R 26, Výrobní program B. Strautmann & Söhne GmbH & Co. KG Bielefelder Straße 53 D Bad Laer Tel. +49(0 )54 24/ Fax +49(0 )54 24/ kontakt@strautmann.com Arbo, spol.s r.o. Hřbitovní 757 CZ Klatovy Tel Fax arbo@arbo-kt.cz
