1 Nástěnné plynové kotle DAKON

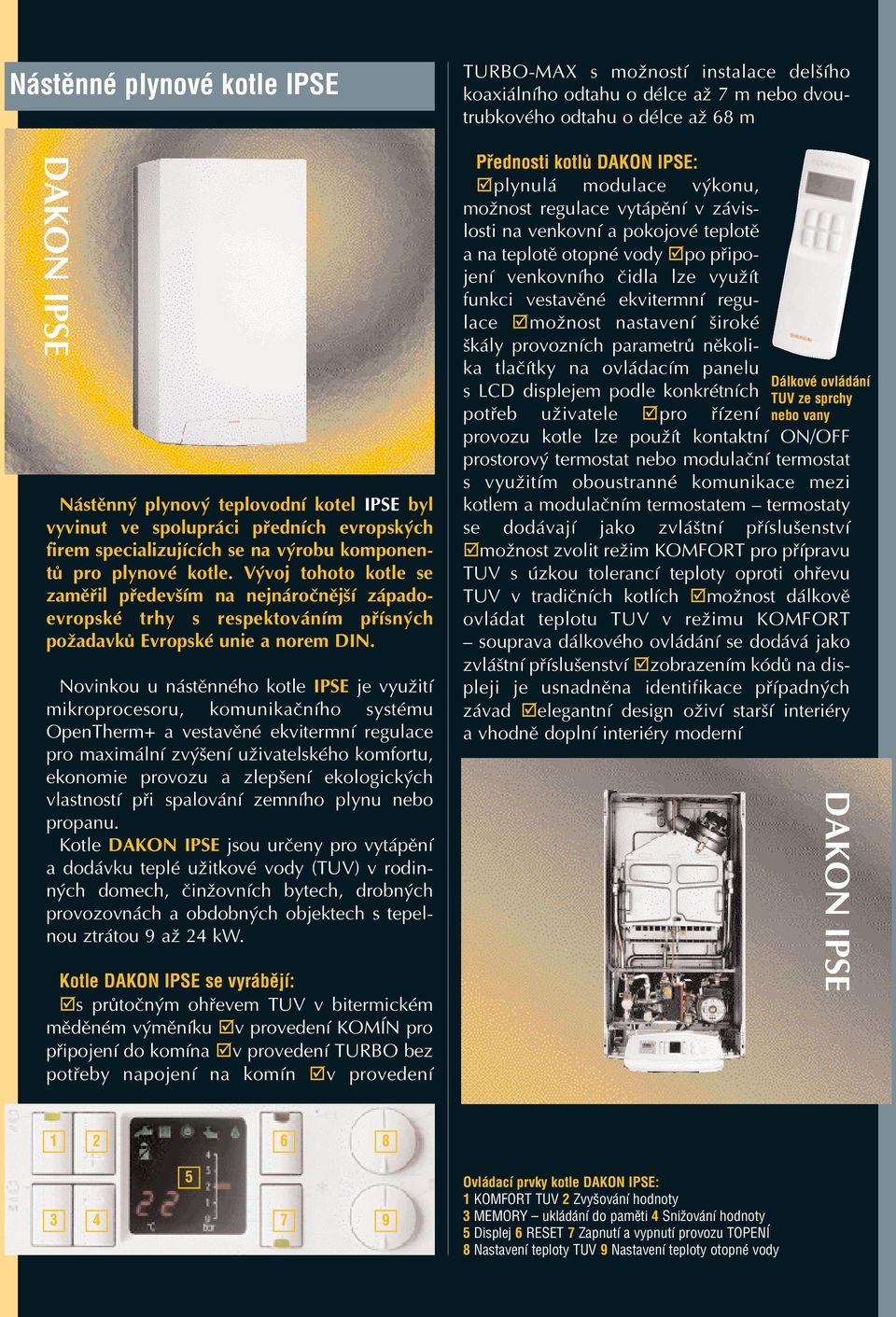

2 Nástěnné plynové kotle IPSE DAKON IPSE Nástěnný plynový teplovodní kotel IPSE byl vyvinut ve spolupráci předních evropských firem specializujících se na výrobu komponen tů pro plynové kotle. Vývoj tohoto kotle se zaměřil především na nejnáročnější západo evropské trhy s respektováním přísných požadavků Evropské unie a norem DIN. Novinkou u nástěnného kotle IPSE je využití mikroprocesoru, komunikačního systému OpenTherm+ a vestavěné ekvitermní regulace pro maximální zvýšení uživatelského komfortu, ekonomie provozu a zlepšení ekologických vlastností při spalování zemního plynu nebo propanu. Kotle DAKON IPSE jsou určeny pro vytápění a dodávku teplé užitkové vody (TUV) v rodin ných domech, činžovních bytech, drobných provozovnách a obdobných objektech s tepel nou ztrátou 9 až 24 kw. Kotle DAKON IPSE se vyrábějí:!s průtočným ohřevem TUV v bitermickém měděném výměníku!v provedení KOMÍN pro připojení do komína!v provedení TURBO bez potřeby napojení na komín!v provedení TURBOMAX s možností instalace delšího koaxiálního odtahu o délce až 7 m nebo dvou trubkového odtahu o délce až 68 m Přednosti kotlů DAKON IPSE:!plynulá modulace výkonu, možnost regulace vytápění v závis losti na venkovní a pokojové teplotě a na teplotě otopné vody!po připo jení venkovního čidla lze využít funkci vestavěné ekvitermní regu lace!možnost nastavení široké škály provozních parametrů několi ka tlačítky na ovládacím panelu s LCD displejem podle konkrétních potřeb uživatele!pro řízení Dálkové ovládání TUV ze sprchy nebo vany provozu kotle lze použít kontaktní ON/OFF prostorový termostat nebo modulační termostat s využitím oboustranné komunikace mezi kotlem a modulačním termostatem termostaty se dodávají jako zvláštní příslušenství!možnost zvolit režim KOMFORT pro přípravu TUV s úzkou tolerancí teploty oproti ohřevu TUV v tradičních kotlích!možnost dálkově ovládat teplotu TUV v režimu KOMFORT souprava dálkového ovládání se dodává jako zvláštní příslušenství!zobrazením kódů na dis pleji je usnadněna identifikace případných závad!elegantní design oživí starší interiéry a vhodně doplní interiéry moderní DAKON IPSE Ovládací prvky kotle DAKON IPSE: 1 KOMFORT TUV 2 Zvyšování hodnoty 3 MEMORY ukládání do paměti 4 Snižování hodnoty 5 Displej 6 RESET 7 Zapnutí a vypnutí provozu TOPENÍ 8 Nastavení teploty TUV 9 Nastavení teploty otopné vody

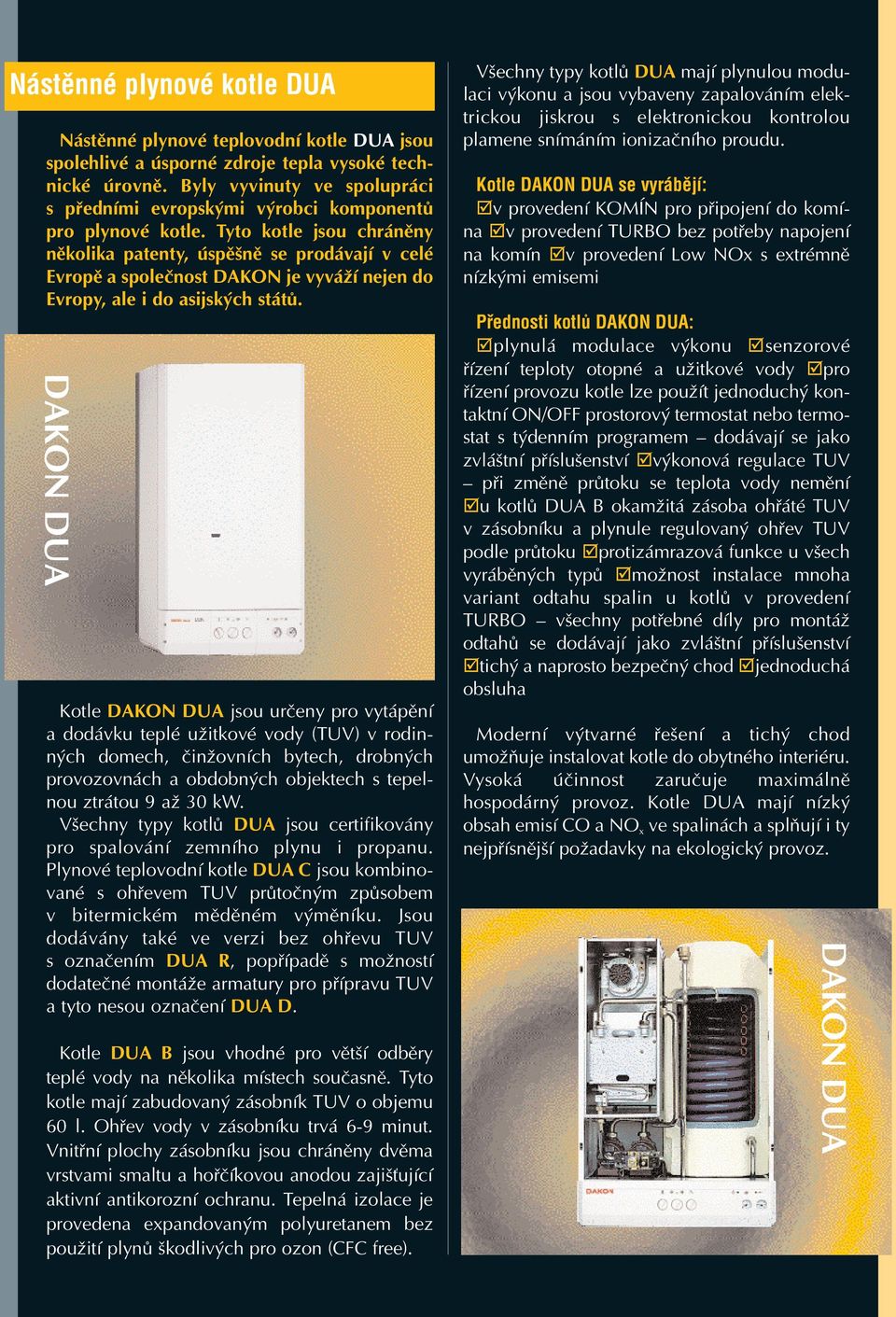

3 Nástěnné plynové kotle DUA Nástěnné plynové teplovodní kotle DUA jsou spolehlivé a úsporné zdroje tepla vysoké tech nické úrovně. Byly vyvinuty ve spolupráci s předními evropskými výrobci komponentů pro plynové kotle. Tyto kotle jsou chráněny několika patenty, úspěšně se prodávají v celé Evropě a společnost DAKON je vyváží nejen do Evropy, ale i do asijských států. DAKON DUA Kotle DAKON DUA jsou určeny pro vytápění a dodávku teplé užitkové vody (TUV) v rodin ných domech, činžovních bytech, drobných provozovnách a obdobných objektech s tepel nou ztrátou 9 až 30 kw. Všechny typy kotlů DUA jsou certifikovány pro spalování zemního plynu i propanu. Plynové teplovodní kotle DUA C jsou kombino vané s ohřevem TUV průtočným způsobem v bitermickém měděném výměníku. Jsou dodávány také ve verzi bez ohřevu TUV s označením DUA R, popřípadě s možností dodatečné montáže armatury pro přípravu TUV a tyto nesou označení DUA D. Kotle DUA B jsou vhodné pro větší odběry teplé vody na několika místech současně. Tyto kotle mají zabudovaný zásobník TUV o objemu 60 l. Ohřev vody v zásobníku trvá 69 minut. Vnitřní plochy zásobníku jsou chráněny dvěma vrstvami smaltu a hořčíkovou anodou zajišťující aktivní antikorozní ochranu. Tepelná izolace je provedena expandovaným polyuretanem bez použití plynů škodlivých pro ozon (CFC free). Všechny typy kotlů DUA mají plynulou modu laci výkonu a jsou vybaveny zapalováním elek trickou jiskrou s elektronickou kontrolou plamene snímáním ionizačního proudu. Kotle DAKON DUA se vyrábějí:!v provedení KOMÍN pro připojení do komí na!v provedení TURBO bez potřeby napojení na komín!v provedení Low NOx s extrémně nízkými emisemi Přednosti kotlů DAKON DUA:!plynulá modulace výkonu!senzorové řízení teploty otopné a užitkové vody!pro řízení provozu kotle lze použít jednoduchý kon taktní ON/OFF prostorový termostat nebo termo stat s týdenním programem dodávají se jako zvláštní příslušenství!výkonová regulace TUV při změně průtoku se teplota vody nemění!u kotlů DUA B okamžitá zásoba ohřáté TUV v zásobníku a plynule regulovaný ohřev TUV podle průtoku!protizámrazová funkce u všech vyráběných typů!možnost instalace mnoha variant odtahu spalin u kotlů v provedení TURBO všechny potřebné díly pro montáž odtahů se dodávají jako zvláštní příslušenství!tichý a naprosto bezpečný chod!jednoduchá obsluha Moderní výtvarné řešení a tichý chod umožňuje instalovat kotle do obytného interiéru. Vysoká účinnost zaručuje maximálně hospodárný provoz. Kotle DUA mají nízký obsah emisí CO a NO x ve spalinách a splňují i ty nejpřísnější požadavky na ekologický provoz. DAKON DUA

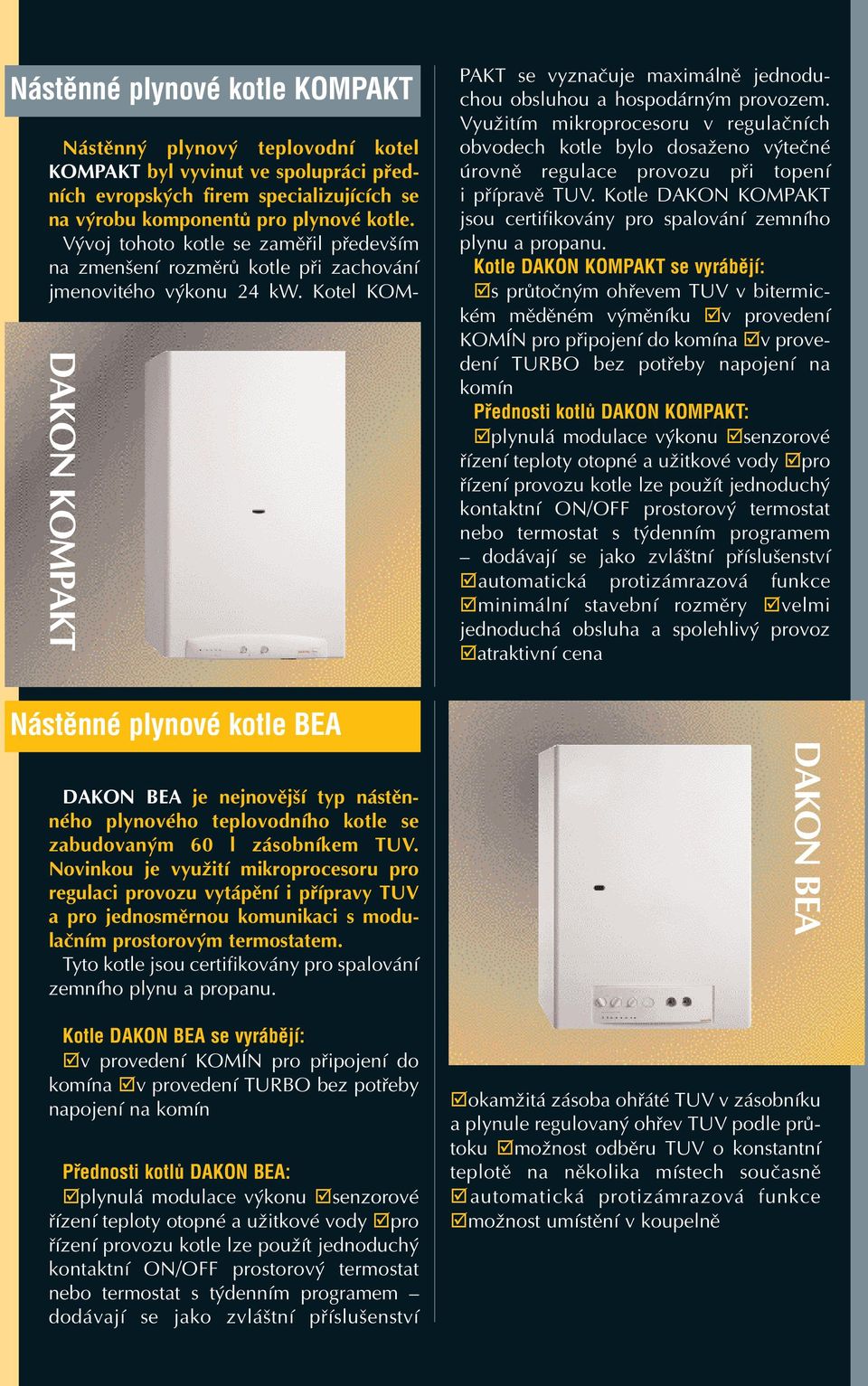

4 Nástěnné plynové kotle KOMPAKT Nástěnný plynový teplovodní kotel KOMPAKT byl vyvinut ve spolupráci před ních evropských firem specializujících se na výrobu komponentů pro plynové kotle. Vývoj tohoto kotle se zaměřil především na zmenšení rozměrů kotle při zachování jmenovitého výkonu 24 kw. Kotel KOM DAKON KOMPAKT PAKT se vyznačuje maximálně jednodu chou obsluhou a hospodárným provozem. Využitím mikroprocesoru v regulačních obvodech kotle bylo dosaženo výtečné úrovně regulace provozu při topení i přípravě TUV. Kotle DAKON KOMPAKT jsou certifikovány pro spalování zemního plynu a propanu. Kotle DAKON KOMPAKT se vyrábějí:!s průtočným ohřevem TUV v bitermic kém měděném výměníku!v provedení KOMÍN pro připojení do komína!v prove dení TURBO bez potřeby napojení na komín Přednosti kotlů DAKON KOMPAKT:!plynulá modulace výkonu!senzorové řízení teploty otopné a užitkové vody!pro řízení provozu kotle lze použít jednoduchý kontaktní ON/OFF prostorový termostat nebo termostat s týdenním programem dodávají se jako zvláštní příslušenství!automatická protizámrazová funkce!minimální stavební rozměry!velmi jednoduchá obsluha a spolehlivý provoz!atraktivní cena Nástěnné plynové kotle BEA DAKON BEA je nejnovější typ nástěn ného plynového teplovodního kotle se zabudovaným 60 l zásobníkem TUV. Novinkou je využití mikroprocesoru pro regulaci provozu vytápění i přípravy TUV a pro jednosměrnou komunikaci s modu lačním prostorovým termostatem. Tyto kotle jsou certifikovány pro spalování zemního plynu a propanu. Kotle DAKON BEA se vyrábějí:!v provedení KOMÍN pro připojení do komína!v provedení TURBO bez potřeby napojení na komín Přednosti kotlů DAKON BEA:!plynulá modulace výkonu!senzorové řízení teploty otopné a užitkové vody!pro řízení provozu kotle lze použít jednoduchý kontaktní ON/OFF prostorový termostat nebo termostat s týdenním programem dodávají se jako zvláštní příslušenství DAKON BEA!okamžitá zásoba ohřáté TUV v zásobníku a plynule regulovaný ohřev TUV podle prů toku!možnost odběru TUV o konstantní teplotě na několika místech současně!automatická protizámrazová funkce!možnost umístění v koupelně

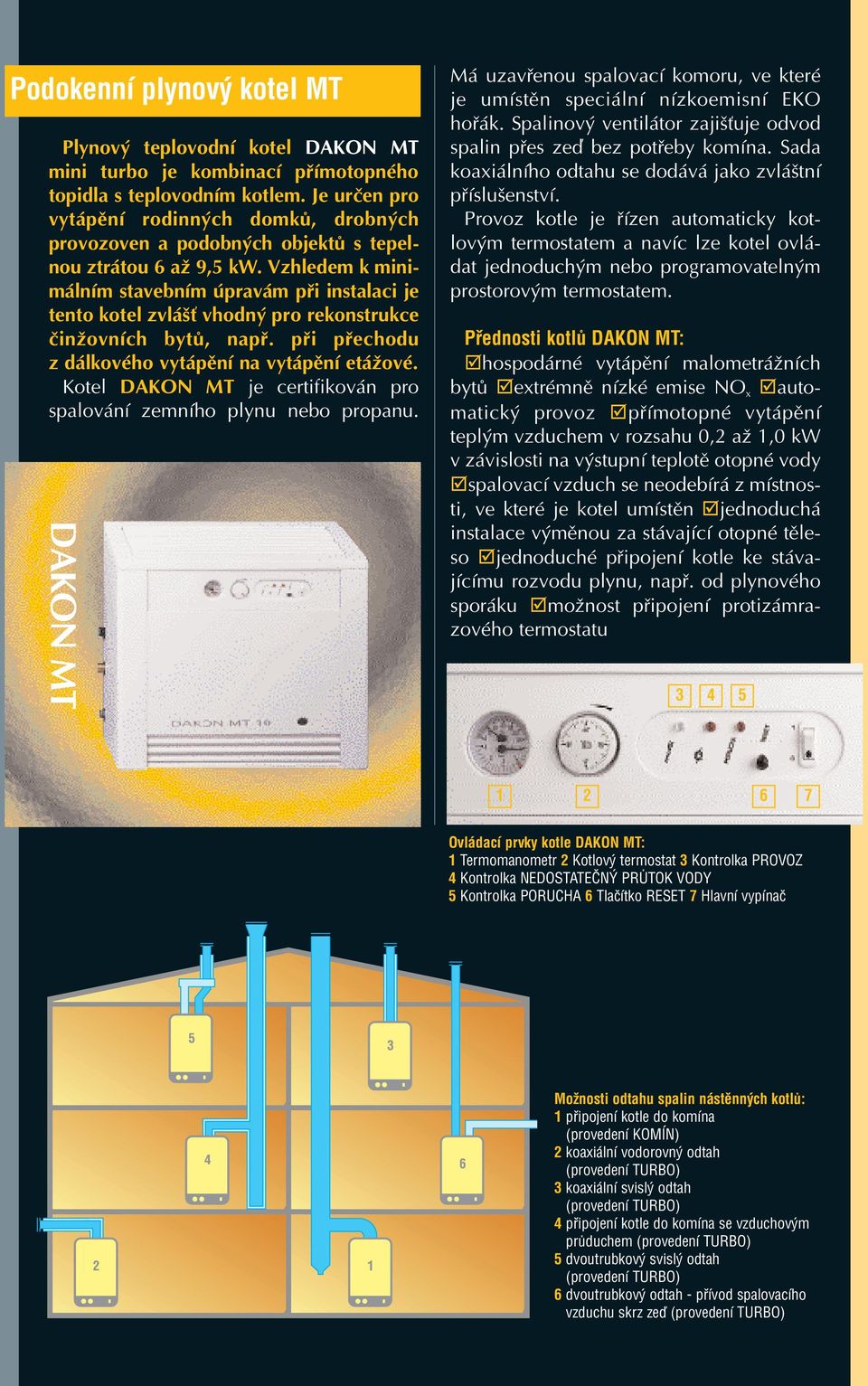

5 Podokenní plynový kotel MT Plynový teplovodní kotel DAKON MT mini turbo je kombinací přímotopného topidla s teplovodním kotlem. Je určen pro vytápění rodinných domků, drobných provozoven a podobných objektů s tepel nou ztrátou 6 až 9,5 kw. Vzhledem k mini málním stavebním úpravám při instalaci je tento kotel zvlášť vhodný pro rekonstrukce činžovních bytů, např. při přechodu z dálkového vytápění na vytápění etážové. Kotel DAKON MT je certifikován pro spalování zemního plynu nebo propanu. DAKON MT Má uzavřenou spalovací komoru, ve které je umístěn speciální nízkoemisní EKO hořák. Spalinový ventilátor zajišťuje odvod spalin přes zeď bez potřeby komína. Sada koaxiálního odtahu se dodává jako zvláštní příslušenství. Provoz kotle je řízen automaticky kot lovým termostatem a navíc lze kotel ovlá dat jednoduchým nebo programovatelným prostorovým termostatem. Přednosti kotlů DAKON MT:!hospodárné vytápění malometrážních bytů!extrémně nízké emise NO x!auto matický provoz!přímotopné vytápění teplým vzduchem v rozsahu 0,2 až 1,0 kw v závislosti na výstupní teplotě otopné vody!spalovací vzduch se neodebírá z místnos ti, ve které je kotel umístěn!jednoduchá instalace výměnou za stávající otopné těle so!jednoduché připojení kotle ke stáva jícímu rozvodu plynu, např. od plynového sporáku!možnost připojení protizámra zového termostatu Ovládací prvky kotle DAKON MT: 1 Termomanometr 2 Kotlový termostat 3 Kontrolka PROVOZ 4 Kontrolka NEDOSTATEČNÝ PRŮTOK VODY 5 Kontrolka PORUCHA 6 Tlačítko RESET 7 Hlavní vypínač Možnosti odtahu spalin nástěnných kotlů: 1 připojení kotle do komína (provedení KOMÍN) 2 koaxiální vodorovný odtah (provedení TURBO) 3 koaxiální svislý odtah (provedení TURBO) 4 připojení kotle do komína se vzduchovým průduchem (provedení TURBO) 5 dvoutrubkový svislý odtah (provedení TURBO) 6 dvoutrubkový odtah přívod spalovacího vzduchu skrz zeď (provedení TURBO)

6 Technické údaje IPSE 24 CK IPSE 24 CT DUA 24 CK Název údaje MJ Provedení komín (K) nebo turbo (T) K T K T K T K T K T K T T T T Výkon kw ,5 Účinnost % max 93 max 92 max 96 Hlučnost db <55 Třída NO x Přípojka otopné vody Js G 3/4 Přípojka TUV Js G 1/2 Přípojka plynu Js G 3/4 Výška mm Šířka mm Hloubka mm Hmotnost kotle bez vody kg Jmenovitý připojovací přetlak zemního plynu mbar 18 Spotřeba zemního plynu m 3 /h 1,32,7 1,53,2 1,42,9 1,32,7 1,32,7 0,85 1,1 1,2 Jmenovitý připojovací přetlak propanu mbar 30 Spotřeba propanu kg/h 0,92,1 1,42,6 1,32,4 1,02,1 0,54 0,72 0,90 Napájecí napětí V/Hz 230/50 Elektrický příkon W 100 Elektrické krytí IP 44 Prostorový termostatnapětí na kontaktech V 24 Rozsah teploty otopné vody O C 4085 Min/max přetlak v otopném systému bar 0,8/3 Minimální průtok otopné vody l/min 7,5 Objem expanzní nádoby l ,5 8 7,5 Minimální/maximální přetlak TUV bar 1/6 Rozsah teploty TUV O C Průtok TUV při t 30 O C l/min 11,4 Objem zásobníku TUV l Připojení ke kouřovodu mm 130 Minimální tah komína Pa Koaxiální odtah mm 100/60 100/60 100/60 100/60 100/60 100/60 Dvoutrubkový odtah mm 2x80 2x80 2x80 2x80 2x80 2x80 Jmenovitá teplota spalin O C Hmotnostní tok spalin g/sec 19,5 17,6 18,8 18,5 22,1 21,8 21,6 21,4 19,5 17,6 18,8 18,5 8,5 Značení nástěnných kotlů DAKON: IPSE nástěnný plynový kotel 24 jmenovitý výkon kotle v kw R kotel bez ohřevu TUV C kombinovaný kotel s ohřevem TUV B kotel s ohřevem TUV ve vestavěném zásobníku (bojleru) D kotel bez ohřevu TUV s možností dodatečné montáže armatury pro ohřev TUV DUA 24 RT a 24 RK jsou bez ohřevu TUV a ostatní technické parametry mají shodné s kotli DUA 24 CT a DUA 24 CK. DUA 30 DT a 30 DK jsou bez ohřevu TUV a ostatní technické parametry mají shodné s kotli DUA 30 CT a DUA 30 CK.OMÍN, kotel je nutno připojit ke komínu T provedení TURBO, bez potřeby komína, odvod spalin skrz zeď nebo střechu DUA 24 CT DUA 30 CK DUA 30 CT DUA 28 BK DUA 28 BT KOMPAKT 24 CK KOMPAKT 24 CT BEA 24 BK ,6/3 1/3 BEA 24 BT MT 6 14,3 11, MT IP 21 IP 42 IP 21 IP 20 Průtok TUV při t 25 O C l/min 13,7 17,1 13, ,5/2 6,6 4 MT 10 DAKON s. r. o., Krnov, Ve Vrbině 3, Česká republika tel.: 0652/ obchodní odd., ústředna, 0652/ fax dakon@dakon.cz IX-2000
