Position Part number Název Name Bezdušová opravná sada BRTK-40 Tubeless repair set BRTK-40

Transkript

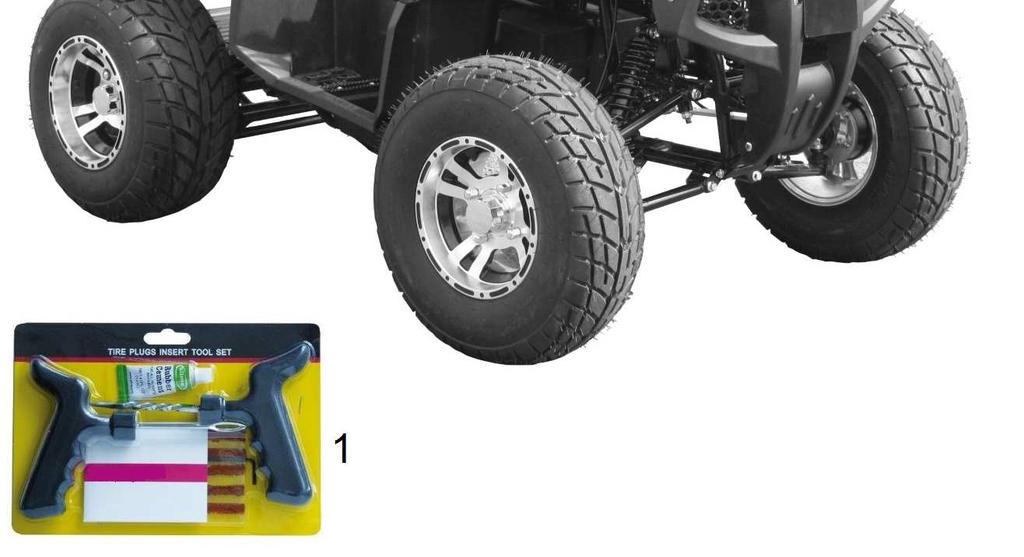

1 Bezdušová opravná sada BRTK-40 Tubeless repair set BRTK-40

2 A Elektronika 72V Controller 72V A Měnič napětí 72V na 12V Voltage converter 72V to 12V A3 Klíček Key A Tlačítkový spínač Button starter A5 Alarm Alarm A Přerušovač směrových světel Circuit breaker (turn lights) A Klakson Horn A Jistič Circuit breaker A Polohové čidlo Accelerometer A Elektronika audio Sound controller A Nabíječka Charger A Konektor nabíječky Charger connector A Akumulátor 12V20Ah (1ks) Battery 12V20Ah (1 pcs) A Horní skříň baterie Battery upper case A Spodní skříň baterie Battery bottom case A Svorkovnice Terminal A Snímač rychlosti Speed sensor A Kabel připojení tachometru Speedometer cable A Kabeláž Main cable A Tachometr Speedometer A Spínací skříňka Switchbox

3 B Tachometr Speedometer B Zpětné zrcátko (pár) The Rearview Mirror (pair) B Držák zrcátka Mirror holder B Řidítka Handlebar B Pravá rukojeť se spínačem Right handle with switch B Levá rukojeť Left handle B Páčka přední brzdy Front brake lever B Spínač (světla, klakson) Switch (lights, horn) B Objímka řidítek Handlebar clamp B Šroub Bolt B Zámek Lock B Tyč řidítek Handlebar column B Objímka tyče řízení Handlebar column clamp B Pouzdro Sleeve B Šroub Bolt B Matice Nut B Bowden přední brzdy Front brake cable B Tyč řízení Steering rod B Matice Nut

4 C Horní vidlice Upper fork C Spodní vidlice Lower fork C Kulový čep Ball joint C Štít pravé brzdy Right brake shield Štít levé brzdy Left brake shield C Brzdový buben Brake drum C Osa levého kola Left wheel axle Osa pravého kola Right wheel axle C Korunová matice Slotted nut C Krytka kola Wheel hub cap C Přední tlumič Front shock absorber C Ventilek Tyre valve C Disk předního kola Front wheel disc C Matice kola Wheel nut C Přední pneumatika 23x Front tyre 23x

5 D Přední rám Front bumper D Přední nosič Front shelf D Středový rám pedálu Foot pedal bracket D Pouzdro Bushing D Vzpěra kapotáže (pár) Support bar (pair) D Vzpěra kapotáže (pár) Support bar (pair) D Rám Frame D Zadní kotoučová brzda Rear disc brake Brzdová destička (set) Brake pad (set) D Objímka baterie kratší Battery pack sleeve D Objímka baterie delší Battery pack sleeve D Zadní nosič Rear shelf D Zadní rám Rear frame D Zadní tlumič Rear shock absorber D Pedál zadní brzdy Rear brake pedal

6 E Šroub Bolt E Matice Nut E Zadní vidlice Rear fork E Šroub napínání Tensioner bolt E Držák brzdy Brake fixing plate E Polonáprava pravá kratší Right rear axle tube E Polonáprava levá delší Left rear axle tube E Motor Motor E Převodovka Gearbox E Gufero Oil seal E Ložisko Bearing E Náboj brzdy Brake retainer E Brzdový kotouč Brake disc E Pouzdro Bushing E Náboj kola Rear wheel hub E Krytka Dustproof cover E Korunová matice Slotted nut E Poloosa zadní pravá Right rear drive axle E Poloosa zadní levá Left rear drive axle E Ventilek kola Tyre valve E Disk zadního kola Rear wheel disc E Šroub kola Wheel bolt E Zadní pneumatika 20x Rear tyre 20x

7 E Spodní rám (bez koule) Toe frame (without ball) E Spojovací táhlo Connecting plate E Krytka kola Wheel hub cap E Závěsná koule Ball E Pružná podložka Spring washer E Matice Nut

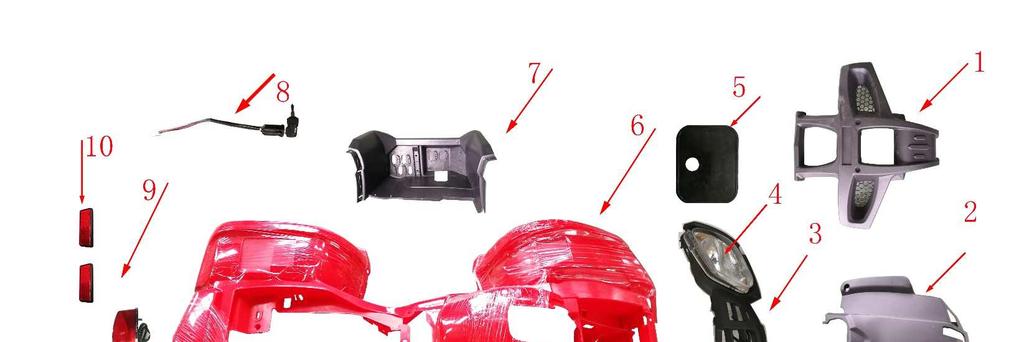

8 F Přední nárazník Front plastic cover F Přední panel Front plastic panel F Přední maska Front mask F Světlo pravé Light right Světlo levé Light left F Panel spínací skříňky Switchbox panel Kapotáž zelená Main cover green F Kapotáž červená Main cover red Kapotáž modrá Main cover blue F Nášlap pravý Footrest right Nášlap levý Footrest left F Spínací skříňka Switchbox F Zadní světlo Rear light F Zadní odrazka Rear reflector F Směrové světlo Turn light F Boční odrazka Side reflector F Sedadlo Seat F Pravý zadní blatník Rear right bumper F Pravý přední blatník Front right bumper F Levý zadní blatník Rear left bumper F Levý přední blatník Front left bumper
