2 SEZNAM PŘÍLOH poř. č. název formát A Seznam příloh a technická zpráva Tabulky místností Tabulky zařízení Tabulky požárních klapek Půdorys 1.PP Půdorys 1.NP Půdorys 2.NP Půdorys 3.NP Půdorys 4.NP Půdorys 5.NP Řezy 5.NP Půdorys 5.NP-strojovna vzt Výkaz výměr Technické standardy 14 Celkem 298 A4 TECHNICKÁ ZPRÁVA Obsah: 1. Úvod 2. Podklady a zadání 3. Systém vzduchotechnických zařízení 4. Seznam zařízení 5. Popis zařízení 6. Energie 7. Protihluková opatření 8. Protipožární opatření 9. Potrubí, izolace, nátěry 10. Konstrukční a montážní připomínky 11. Návaznost na ostatní profese 12. Požadavky na stavbu 13. Požární odolnost prostupů stavebními konstrukcemi 14. Závěr 1. Úvod Obsah projektu: - stupeň projektové dokumentace dokumentace pro provedení stavby - projekt obsahuje: technickou zprávu tabulky zařízení tabulky místností tabulky požárních klapek výkaz výměr technické standardy výkresovou část měřítko 1:50 - Členění na jednotlivá zařízení viz. odst. 4 Projektová dokumentace vzduchotechniky řeší větrání a chlazení prostor domova pro seniory. Budova je rozdělena na část A a B, se společnou spojovací částí. V 1.PP části B je prádelna, dílna údržby, šatny zaměstnanců a kuchyně. V 1.NP části B je centrální jídelna, 2

3 salónek a kaple. V 2.NP v části B jsou pokoje klientů a fitness. V 3. a 4.NP části B jsou pokoje klientů. V 1.NP části A jsou administrativní místnosti, centrální hygienická zařízení a pokoje klientů. Ve 2.NP až 4.NP části A jsou umístěny pokoje klientů s hygienickým zázemím, jídelna klientů, centrální hygienická zařízení a společenská místnost a sesterna. V půdním prostoru obou částí jsou rozvody vzduchotechniky. Ve střední části mezi půdami obou části A a B je venkovní prostor, kde jsou umístěna vzduchotechnická a chladící zařízení. V objektu jsou chráněné únikové cesty typu B. Předmětem návrhu vzduchotechnických zařízení je řešení větrání a vytváření požadovaného mikroklimatu. Součástí vzduchotechniky jsou rovněž zařízení pro odvětrání sociálních zařízení, větrání technických místností, větrání požární a cirkulační chlazení. 2. Podklady a zadání Při zpracování projektové dokumentace se vycházelo z dokumentace pro stavební povolení z Dále se vycházelo, ze stavebních výkresů, projektu požárního zabezpečení, z výkresů technologického vybavení gastronomického provozu a prádelny a technologie slaboproudu. Jednotlivé požadavky a technické řešení systémů vzduchotechniky byly konzultovány na technických radách. V průběhu zpracování byla projektová dokumentace průběžně koordinována se stavební částí. Projektová dokumentace je v souladu s platnými českými normami, směrnicemi a následujícími předpisy: - ČSN Navrhování vzduchotechnických a klimatizačních zařízení - Předpisy v oblasti ochrany veřejného zdraví se zaměřením na budovy a parametry vnitřního prostředí: - Nařízení vlády č.361/2007sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci, včetně nařízení 68/2010Sb. a 93/2012, kterým se nařízení vlády č.361/2007sb mění - Nařízení vlády č.272/2011 Sb. ze dne o ochraně zdraví před nepříznivými účinky hluku a vibrací - Vyhláška č.6 /2003, kterou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb - Vyhláška č.268 /2009 o technických požadavcích na stavby, včetně č.20/2012, kterou se výše uvedená vyhláška mění - Zákon č.20/1966 Sb. o péči o zdraví lidu v pozdějším znění zákona č.258/2000 Sb. o ochraně zdraví a o změně některých souvisejících zákonů. - Vyhláška o hygienických požadavcích na stravovací služby a o zásadách osobní a provozní hygieny při činnostech epidemiologicky závažných č. 137/2004, včetně její změny vyhláškou 602/2006 Sb. - ČSN Požární bezpečnost staveb. Ochrana staveb proti šíření požáru vzduchotechnických zařízení - ČSN Požární bezpečnost staveb nevýrobní objekty. - ČSN Požární bezpečnost staveb Budovy zdravotnických zařízení a sociální péče. - ČSN Požární bezpečnost staveb Společná ustanovení, včetně změny Z1 a Z2. - ČSN Výpočet tepelné zátěže klimatizovaných prostorů - ČSN Šatny, umývárny a záchody - G Větrání prostorů se spotřebiči na plynná paliva s celkovým výkonem větším než 100 kw - ČSN Kotelny se zařízením na plynná paliva - ČSN EN změna Z1 Větrání budov stanovení výkonových kritérií pro větrací systémy obytných budov - Typizační směrnice pro projektování zdravotnických staveb Zdravoprojekt 1985, 1991 Nemocnice s poliklinikou I. a II. typu dílčí směrnice TECHNICKÁ ZAŘÍZENÍ - VZDUCHOTECHNIKA 3

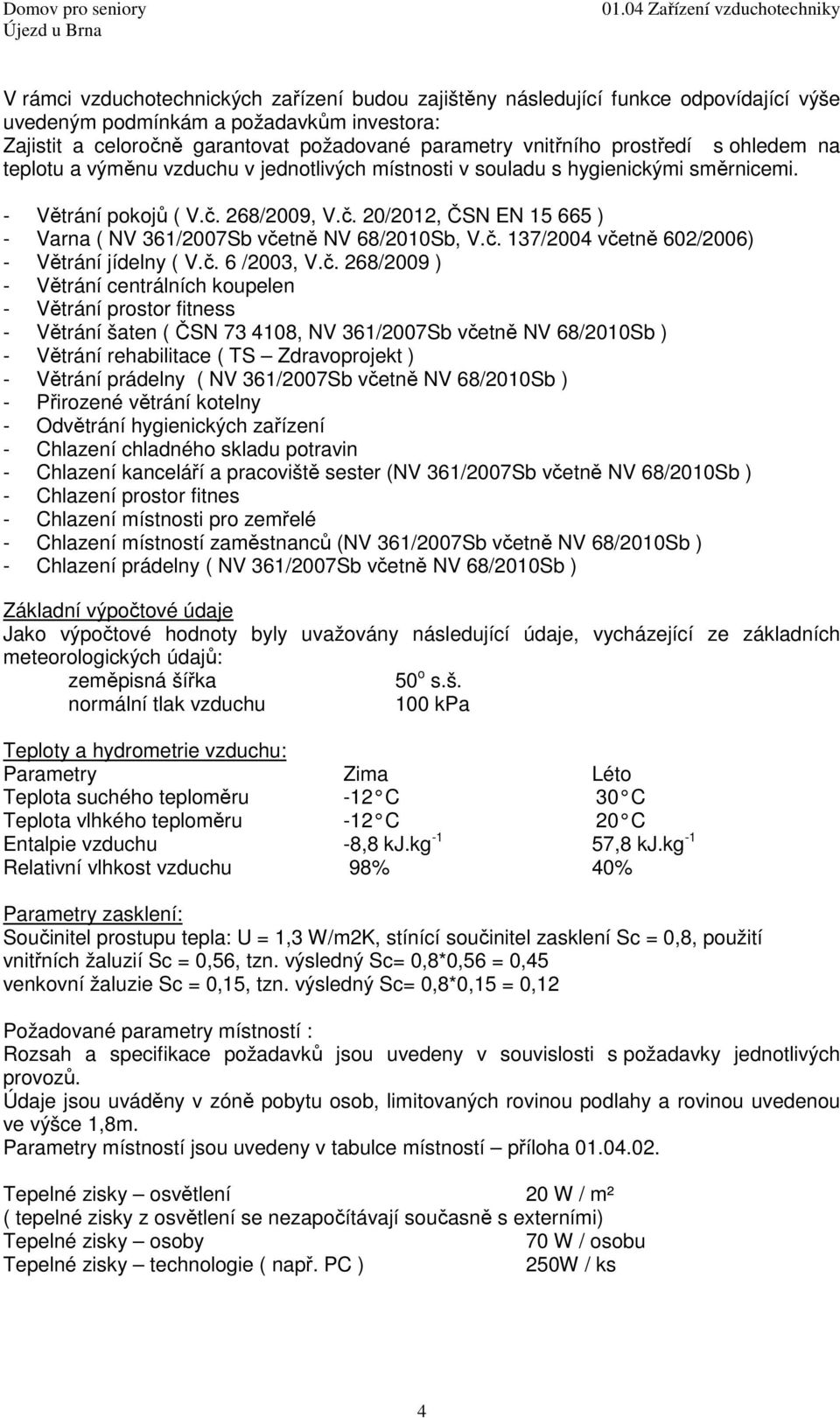

4 V rámci vzduchotechnických zařízení budou zajištěny následující funkce odpovídající výše uvedeným podmínkám a požadavkům investora: Zajistit a celoročně garantovat požadované parametry vnitřního prostředí s ohledem na teplotu a výměnu vzduchu v jednotlivých místnosti v souladu s hygienickými směrnicemi. - Větrání pokojů ( V.č. 268/2009, V.č. 20/2012, ČSN EN ) - Varna ( NV 361/2007Sb včetně NV 68/2010Sb, V.č. 137/2004 včetně 602/2006) - Větrání jídelny ( V.č. 6 /2003, V.č. 268/2009 ) - Větrání centrálních koupelen - Větrání prostor fitness - Větrání šaten ( ČSN , NV 361/2007Sb včetně NV 68/2010Sb ) - Větrání rehabilitace ( TS Zdravoprojekt ) - Větrání prádelny ( NV 361/2007Sb včetně NV 68/2010Sb ) - Přirozené větrání kotelny - Odvětrání hygienických zařízení - Chlazení chladného skladu potravin - Chlazení kanceláří a pracoviště sester (NV 361/2007Sb včetně NV 68/2010Sb ) - Chlazení prostor fitnes - Chlazení místnosti pro zemřelé - Chlazení místností zaměstnanců (NV 361/2007Sb včetně NV 68/2010Sb ) - Chlazení prádelny ( NV 361/2007Sb včetně NV 68/2010Sb ) Základní výpočtové údaje Jako výpočtové hodnoty byly uvažovány následující údaje, vycházející ze základních meteorologických údajů: zeměpisná šířka 50 o s.š. normální tlak vzduchu 100 kpa Teploty a hydrometrie vzduchu: Parametry Zima Léto Teplota suchého teploměru -12 C 30 C Teplota vlhkého teploměru -12 C 20 C Entalpie vzduchu -8,8 kj.kg -1 57,8 kj.kg -1 Relativní vlhkost vzduchu 98% 40% Parametry zasklení: Součinitel prostupu tepla: U = 1,3 W/m2K, stínící součinitel zasklení Sc = 0,8, použití vnitřních žaluzií Sc = 0,56, tzn. výsledný Sc= 0,8*0,56 = 0,45 venkovní žaluzie Sc = 0,15, tzn. výsledný Sc= 0,8*0,15 = 0,12 Požadované parametry místností : Rozsah a specifikace požadavků jsou uvedeny v souvislosti s požadavky jednotlivých provozů. Údaje jsou uváděny v zóně pobytu osob, limitovaných rovinou podlahy a rovinou uvedenou ve výšce 1,8m. Parametry místností jsou uvedeny v tabulce místností příloha Tepelné zisky osvětlení 20 W / m² ( tepelné zisky z osvětlení se nezapočítávají současně s externími) Tepelné zisky osoby 70 W / osobu Tepelné zisky technologie ( např. PC ) 250W / ks 4

5 Dimenzování zařízení pro odvod znehodnoceného vzduchu: Místnost množství vzduchu - WC 50 m 3 h -1 /mísu - umývárny 150 m 3 h -1 /sprchu - umývárny 30 m 3 h -1 /umyvadlo - pisoáry 25 m 3 h -1 /stání - šatny 20 m 3 h -1 /skříňku - úklidová komora 5x h -1 Dimenzování zařízení pro větrání pokojů seniorů: Na základě ČSN EN /Z1 bylo zvoleno následující větrací množství vzduchu pro trvalé větrání: - - pro jednolůžkový pokoj přívod do pokoje 50 m 3 h -1 odvod 50 m 3 h -1 přes sociální zařízení - - pro dvoulůžkový pokoj přívod do pokoje 70 m 3 h -1 odvod 70 m 3 h -1 přes sociální zařízení Maximální hodnoty hladin hluku (od vzduchotechniky) Aby se na maximální možnou míru eliminovaly nepříznivé vlivy hluku a vibrací vznikající provozem vzduchotechniky a klimatizace, jsou navržena opatření (včetně použití odpovídajících elementů) snižující i vnější hluk. Místnost Hladina hluku db (A) Pokoje seniorů 40 den / 30 noc Jídelna 55 Kanceláře 50 Sociální zařízení 65 Limitní hodnoty rychlosti vzduchu pro sedící osoby 0,2 ±0,05 m.s -1 pro stojící osoby s mírným pohybem 0,25 ± 0,05 m.s -1 Požární větrání Zajištění požadované 20x výměny vzduchu a požadovaný přetlak v chráněných únikových schodištích a vstupní hale Chod vzduchotechniky je závislý na dalších profesích: - elektroinstalace - rozvody tepla - měření a regulace M+R - zdravotně technické instalace ZTI - stavba 3. Systém a dimenzování A/ Vzduchotechnická zařízení jsou členěna na tyto systémy: - Teplovzdušné větrání s chlazením [ TVCH ] zařízení pracuje s teplotně upraveným vzduchem v zimním a letním období. - Teplovzdušné větrání [ TV ] zařízení pracuje s teplotně upraveným vzduchem v zimním období. - Cirkulační chlazení [ CCH ] zařízení pracuje s cirkulačním chlazeným vzduchem. - Větrání [ V ] vzduch je v zimě i létě bez teplotní úpravy. - Odsávání [ O ] náhradní vzduch je přisáván z velkých prostor spojených s venkovním ovzduším, nebo z prostor do kterých je přiváděn vzduch jiným zařízením. 5

6 B/ Dimenzování Množství vzduchu je dimenzováno s ohledem na: a/ tepelné zátěže b/ škodliviny c/ dávky čerstvého vzduchu dle hygienických předpisů d/ technologické požadavky 4. Seznam zařízení 1 Větrání pokojů seniorů 2 Větrání kuchyně 3 Větrání jídelny 4 Větrání zázemí 1.NP 5 Větrání prostor fitness 6 Větrání šaten zaměstnanců 7 Větrání centrálních hygienických provozů 7a Větrání místností podložních mís 7b Větrání WC 8 Větrání prádelny 8a Větrání prádelny odtah od sušiče T9/1 8b Větrání prádelny odtah od sušiče T9/2 8c Větrání prádelny odtah od sušiče T16 8d Větrání prádelny odtah od žehliče I e Větrání prádelny odvod z jednotlivých místností 9 Větrání kotelny 10 Chlazení fitness 11 Chlazení prádelny 12 Chlazení kanceláří a pracoven 13 Chlazení chladného skladu 14 Chlazení místnosti zemřelých 15P Požární větrání schodiště - budova B 16P Požární větrání schodiště budova A 17 Chlazení stanoviště UPS 5. Popis zařízení 5.1 Charakteristika a koncepce navrhovaného systému vzduchotechniky Strojovna vzduchotechniky Vzduchotechnická zařízení jsou umístěna na střeše ve venkovním prostoru nad spojovací části mezi budovami A a B. V tomto prostoru jsou umístěny rovněž venkovní jednotky chladících zařízení. Vnitřní jednotky chlazení jsou umístěny v jednotlivých chlazených místnostech. Ventilátory pro větrání únikových schodišť jsou umístěny pod podestou v nejnižší části schodišť. Technické údaje jednotlivých větracích jednotek a ventilátorů jsou uvedeny v příloze tabulky zařízení. Princip vzduchotechnických zařízení Vzduchotechnická zařízení větrají dané prostory čerstvým upraveným vzduchem. Úprava přiváděného vzduchu je prováděna ve větracích jednotkách. Jednotky jsou sestaveny z jednotlivých komor, nebo jako kompakty. V jednotkách je přívodní vzduch filtrován a ohříván v kapalinovém výměníku, nebo chlazen ve výměníku přímého chlazení. Upravený vzduch je nasáván ventilátorem jednotky a vyfukován do potrubního rozvodu. Odváděný vzduch z větraných prostor je radiálním ventilátorem vyfukován mimo budovu. Zařízení pro přívod vzduchu pracují se 100% čerstvého vzduchu a využívají systém zpětného získávání tepla z odpadního vzduchu, kromě zařízení č.8-větrání prádelny. 6

7 Regulace vzduchového výkonu sestavných větracích jednotek je v závislosti na zanášení filtrů zajištěna řízením otáček ventilátorů pomocí elektromotorů s frekvenčními měniči. Teplonosné medium pro ohřívače vzduchu je voda 70/50 C ze zdroje tepla. Teplonosné medium pro chladiče vzduchu je ekologické chladivo zchlazené v kompresorových a kondenzačních jednotkách. Tepelné ztráty místností jsou hrazeny ústředním vytápěním. Přívodní a odvodní potrubí od vzduchotechnických jednotek budou ze strojoven vedena do příslušných větraných místností. Ve vzduchovodech budou osazeny tlumiče hluku pro zamezení šíření hluku do prostoru větraných místností. Na rozhraní požárních úseků budou osazeny požární klapky, resp. bude vzduchotechnické potrubí procházející více požárními úseky požárně izolováno. Vzduch bude v jednotlivých místnostech distribuován anemostaty s vířivou vyústkou, obdélníkovými vyústkami a talířovými ventily. Potrubní rozvody jsou ze strojovny vedeny do větraných prostor samostatnými instalačními jádry, v některých případech, v instalačních jádrech pokojů seniorů. Zpětné získávání tepla z odpadního vzduchu Do větracích jednotek je z důvodu energetické úspornosti zařazen deskový rekuperátor zpětného získávání tepla z odpadního vzduchu. (zařízení č.1, 2, 3, 5, 6, 7 ). 5.2 Popis jednotlivých zařízení Zařízení č.1 Větrání pokojů [ TV ] Zařízení zajišťuje přívod čerstvého teplotně upraveného vzduchu do jednotlivých pokojů seniorů a odtah vzduchu z jejich sociálních zařízení. V jednotce je vzduch filtrován, předehříván ve výměníku zpětného získávání, dohříván v teplovodním výměníku a veden potrubím do jednotlivých pokojů. Na požární hranici, při výstupu z instalačních jader jsou instalovány požární klapky s dálkovým uzavíráním od signálu EPS. Distribuce přívodního vzduchu je řešena pomocí dvouřadé vyústky osazené v čele sníženého podhledu na hranici předsíňky před sociálním zařízením a pokojem. Vyústka je napojena na centrální rozvod přes přeslechový tlumič hluku a vsuvný regulátor konstatního průtoku vzduchu. Odvod vzduchu je zajišťován přes talířový ventil umístěný v podhledu sociálního zařízení, který je napojen na centrální rozvod opět přes ohebný tlumič hluku SONODEC a vsuvný regulátor průtoku vzduchu. Zařízení č.2 Větrání kuchyně [ TVCH ] Zařízení zajišťuje větrání a chlazení varny a jejího příslušenství. V jednotce je vzduch filtrován, předehříván ve výměníku zpětného získávání, dohříván v teplovodním výměníku, případně chlazen a vzduchovodem dopravován do větraných místností. Distribuce přívodního vzduchu je obdélníkovými vyústkami. Odpadní vzduch z varny je odsáván převážně akumulačním kuchyňským zákrytem osazeným nad varným zařízením. S ostatních místností je odvod vzduchu přes odlučovače tuku osazených na odsávacím potrubí. Odváděný vzduch je vodotěsným potrubím veden do jednotky, ve které je filtrován kovovým tukovým filtrem, dále kapsovým filtrem a vyfukován nástřešní výfukovou hlavicí do venkovního prostředí. Zdrojem chladu pro chlazení přímého chladiče je jednotka přímého chlazení. Jednotka je vybavena kompresorem s invertorem, který ve spojení s elektronickým řízením vede ke stabilním výkonu, vyšší účinnosti a ekonomickému provozu s maximálními energetickými úsporami. Jednotka je umístěna vedle větrací jednotky, se kterou jsou propojeny Cu-potrubím s náplní chladiva. Zařízení č.3 Větrání jídelny [ TV ] Zařízení zajišťuje větrání jídelny, která je rovněž využívána jako společenská místnost a výdej jídel. V jednotce je vzduch filtrován, předehříván ve výměníku zpětného získávání, dohříván v teplovodním výměníku a veden potrubím do větraného prostoru. Distribuce přívodního vzduchu je obdélníkovými vyústkami osazenými v kruhovém potrubí vedeným pod stropem. Odvod vzduchu je obdobný jako přívod vzduchu. Odvod vzduchu přes obdélníkové vyústky osazenými v kruhovém potrubí vedeným pod stropem. Zdrojem chladu 7

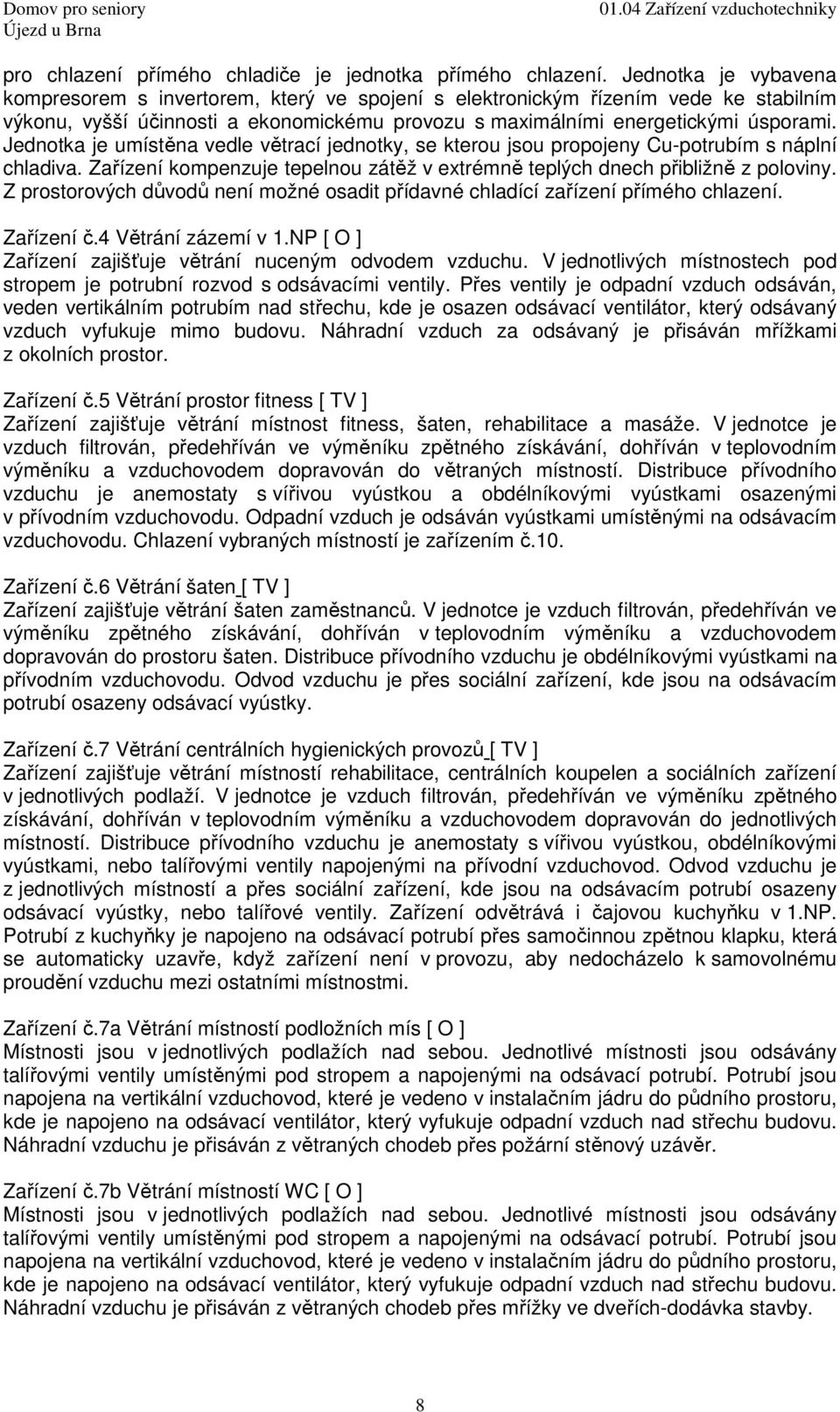

8 pro chlazení přímého chladiče je jednotka přímého chlazení. Jednotka je vybavena kompresorem s invertorem, který ve spojení s elektronickým řízením vede ke stabilním výkonu, vyšší účinnosti a ekonomickému provozu s maximálními energetickými úsporami. Jednotka je umístěna vedle větrací jednotky, se kterou jsou propojeny Cu-potrubím s náplní chladiva. Zařízení kompenzuje tepelnou zátěž v extrémně teplých dnech přibližně z poloviny. Z prostorových důvodů není možné osadit přídavné chladící zařízení přímého chlazení. Zařízení č.4 Větrání zázemí v 1.NP [ O ] Zařízení zajišťuje větrání nuceným odvodem vzduchu. V jednotlivých místnostech pod stropem je potrubní rozvod s odsávacími ventily. Přes ventily je odpadní vzduch odsáván, veden vertikálním potrubím nad střechu, kde je osazen odsávací ventilátor, který odsávaný vzduch vyfukuje mimo budovu. Náhradní vzduch za odsávaný je přisáván mřížkami z okolních prostor. Zařízení č.5 Větrání prostor fitness [ TV ] Zařízení zajišťuje větrání místnost fitness, šaten, rehabilitace a masáže. V jednotce je vzduch filtrován, předehříván ve výměníku zpětného získávání, dohříván v teplovodním výměníku a vzduchovodem dopravován do větraných místností. Distribuce přívodního vzduchu je anemostaty s vířivou vyústkou a obdélníkovými vyústkami osazenými v přívodním vzduchovodu. Odpadní vzduch je odsáván vyústkami umístěnými na odsávacím vzduchovodu. Chlazení vybraných místností je zařízením č.10. Zařízení č.6 Větrání šaten [ TV ] Zařízení zajišťuje větrání šaten zaměstnanců. V jednotce je vzduch filtrován, předehříván ve výměníku zpětného získávání, dohříván v teplovodním výměníku a vzduchovodem dopravován do prostoru šaten. Distribuce přívodního vzduchu je obdélníkovými vyústkami na přívodním vzduchovodu. Odvod vzduchu je přes sociální zařízení, kde jsou na odsávacím potrubí osazeny odsávací vyústky. Zařízení č.7 Větrání centrálních hygienických provozů [ TV ] Zařízení zajišťuje větrání místností rehabilitace, centrálních koupelen a sociálních zařízení v jednotlivých podlaží. V jednotce je vzduch filtrován, předehříván ve výměníku zpětného získávání, dohříván v teplovodním výměníku a vzduchovodem dopravován do jednotlivých místností. Distribuce přívodního vzduchu je anemostaty s vířivou vyústkou, obdélníkovými vyústkami, nebo talířovými ventily napojenými na přívodní vzduchovod. Odvod vzduchu je z jednotlivých místností a přes sociální zařízení, kde jsou na odsávacím potrubí osazeny odsávací vyústky, nebo talířové ventily. Zařízení odvětrává i čajovou kuchyňku v 1.NP. Potrubí z kuchyňky je napojeno na odsávací potrubí přes samočinnou zpětnou klapku, která se automaticky uzavře, když zařízení není v provozu, aby nedocházelo k samovolnému proudění vzduchu mezi ostatními místnostmi. Zařízení č.7a Větrání místností podložních mís [ O ] Místnosti jsou v jednotlivých podlažích nad sebou. Jednotlivé místnosti jsou odsávány talířovými ventily umístěnými pod stropem a napojenými na odsávací potrubí. Potrubí jsou napojena na vertikální vzduchovod, které je vedeno v instalačním jádru do půdního prostoru, kde je napojeno na odsávací ventilátor, který vyfukuje odpadní vzduch nad střechu budovu. Náhradní vzduchu je přisáván z větraných chodeb přes požární stěnový uzávěr. Zařízení č.7b Větrání místností WC [ O ] Místnosti jsou v jednotlivých podlažích nad sebou. Jednotlivé místnosti jsou odsávány talířovými ventily umístěnými pod stropem a napojenými na odsávací potrubí. Potrubí jsou napojena na vertikální vzduchovod, které je vedeno v instalačním jádru do půdního prostoru, kde je napojeno na odsávací ventilátor, který vyfukuje odpadní vzduch nad střechu budovu. Náhradní vzduchu je přisáván z větraných chodeb přes mřížky ve dveřích-dodávka stavby. 8

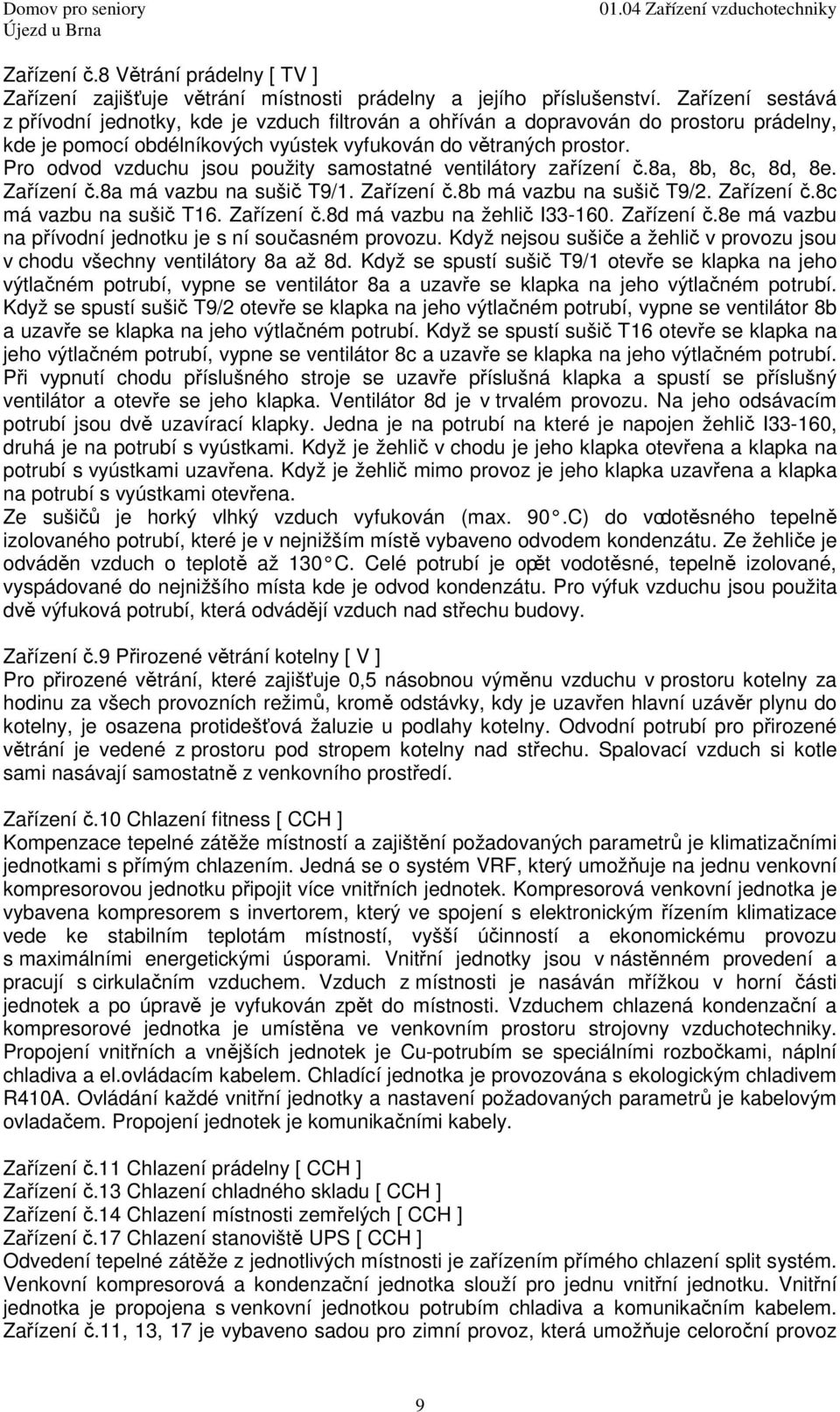

9 Zařízení č.8 Větrání prádelny [ TV ] Zařízení zajišťuje větrání místnosti prádelny a jejího příslušenství. Zařízení sestává z přívodní jednotky, kde je vzduch filtrován a ohříván a dopravován do prostoru prádelny, kde je pomocí obdélníkových vyústek vyfukován do větraných prostor. Pro odvod vzduchu jsou použity samostatné ventilátory zařízení č.8a, 8b, 8c, 8d, 8e. Zařízení č.8a má vazbu na sušič T9/1. Zařízení č.8b má vazbu na sušič T9/2. Zařízení č.8c má vazbu na sušič T16. Zařízení č.8d má vazbu na žehlič I Zařízení č.8e má vazbu na přívodní jednotku je s ní současném provozu. Když nejsou sušiče a žehlič v provozu jsou v chodu všechny ventilátory 8a až 8d. Když se spustí sušič T9/1 otevře se klapka na jeho výtlačném potrubí, vypne se ventilátor 8a a uzavře se klapka na jeho výtlačném potrubí. Když se spustí sušič T9/2 otevře se klapka na jeho výtlačném potrubí, vypne se ventilátor 8b a uzavře se klapka na jeho výtlačném potrubí. Když se spustí sušič T16 otevře se klapka na jeho výtlačném potrubí, vypne se ventilátor 8c a uzavře se klapka na jeho výtlačném potrubí. Při vypnutí chodu příslušného stroje se uzavře příslušná klapka a spustí se příslušný ventilátor a otevře se jeho klapka. Ventilátor 8d je v trvalém provozu. Na jeho odsávacím potrubí jsou dvě uzavírací klapky. Jedna je na potrubí na které je napojen žehlič I33-160, druhá je na potrubí s vyústkami. Když je žehlič v chodu je jeho klapka otevřena a klapka na potrubí s vyústkami uzavřena. Když je žehlič mimo provoz je jeho klapka uzavřena a klapka na potrubí s vyústkami otevřena. Ze sušičů je horký vlhký vzduch vyfukován (max. 90.C) do vodotěsného tepelně izolovaného potrubí, které je v nejnižším místě vybaveno odvodem kondenzátu. Ze žehliče je odváděn vzduch o teplotě až 130 C. Celé potrubí je opět vodotěsné, tepelně izolované, vyspádované do nejnižšího místa kde je odvod kondenzátu. Pro výfuk vzduchu jsou použita dvě výfuková potrubí, která odvádějí vzduch nad střechu budovy. Zařízení č.9 Přirozené větrání kotelny [ V ] Pro přirozené větrání, které zajišťuje 0,5 násobnou výměnu vzduchu v prostoru kotelny za hodinu za všech provozních režimů, kromě odstávky, kdy je uzavřen hlavní uzávěr plynu do kotelny, je osazena protidešťová žaluzie u podlahy kotelny. Odvodní potrubí pro přirozené větrání je vedené z prostoru pod stropem kotelny nad střechu. Spalovací vzduch si kotle sami nasávají samostatně z venkovního prostředí. Zařízení č.10 Chlazení fitness [ CCH ] Kompenzace tepelné zátěže místností a zajištění požadovaných parametrů je klimatizačními jednotkami s přímým chlazením. Jedná se o systém VRF, který umožňuje na jednu venkovní kompresorovou jednotku připojit více vnitřních jednotek. Kompresorová venkovní jednotka je vybavena kompresorem s invertorem, který ve spojení s elektronickým řízením klimatizace vede ke stabilním teplotám místností, vyšší účinností a ekonomickému provozu s maximálními energetickými úsporami. Vnitřní jednotky jsou v nástěnném provedení a pracují s cirkulačním vzduchem. Vzduch z místnosti je nasáván mřížkou v horní části jednotek a po úpravě je vyfukován zpět do místnosti. Vzduchem chlazená kondenzační a kompresorové jednotka je umístěna ve venkovním prostoru strojovny vzduchotechniky. Propojení vnitřních a vnějších jednotek je Cu-potrubím se speciálními rozbočkami, náplní chladiva a el.ovládacím kabelem. Chladící jednotka je provozována s ekologickým chladivem R410A. Ovládání každé vnitřní jednotky a nastavení požadovaných parametrů je kabelovým ovladačem. Propojení jednotek je komunikačními kabely. Zařízení č.11 Chlazení prádelny [ CCH ] Zařízení č.13 Chlazení chladného skladu [ CCH ] Zařízení č.14 Chlazení místnosti zemřelých [ CCH ] Zařízení č.17 Chlazení stanoviště UPS [ CCH ] Odvedení tepelné zátěže z jednotlivých místnosti je zařízením přímého chlazení split systém. Venkovní kompresorová a kondenzační jednotka slouží pro jednu vnitřní jednotku. Vnitřní jednotka je propojena s venkovní jednotkou potrubím chladiva a komunikačním kabelem. Zařízení č.11, 13, 17 je vybaveno sadou pro zimní provoz, která umožňuje celoroční provoz 9

10 chlazení. Potrubní systém je naplněn chladivem R410A. Vnitřní jednotka je umístěna v chlazené místnosti, venkovní je umístěna ve venkovním prostoru strojovny. Zařízení č.12 Chlazení jednotlivých místností [ CCH ] Kompenzace tepelné zátěže jednotlivých místností (kanceláře, sesterny) a zajištění požadovaných parametrů je klimatizačními jednotkami s přímým chlazením. Jedná se o systém VRF, který umožňuje na jednu venkovní kompresorovou jednotku připojit více vnitřních jednotek. Kompresorová venkovní jednotka je vybavena kompresorem s invertorem, který ve spojení s elektronickým řízením klimatizace vede ke stabilním teplotám místností, vyšší účinností a ekonomickému provozu s maximálními energetickými úsporami. Vnitřní jednotky jsou v nástěnném provedení a pracují s cirkulačním vzduchem. Vzduch z místnosti je nasáván mřížkou v horní části jednotky a po úpravě je vyfukován zpět do místnosti štěrbinou v dolní části jednotky. Vzduchem chlazená kondenzační a kompresorové jednotka je umístěna ve venkovním prostoru strojovny vzduchotechniky. Propojení vnitřních a vnějších jednotek je Cu-potrubím se speciálními rozbočkami, náplní chladiva a el.ovládacím kabelem. Chladící jednotka je provozována s ekologickým chladivem R410A. Ovládání každé vnitřní jednotky a nastavení požadovaných parametrů je kabelovým ovladačem. Propojení jednotek je komunikačními kabely. Zařízení č.15p Požární větrání schodiště - budova B [ V ] Zařízení č.16p Požární větrání schodiště - budova A [ V ] Zařízení je určené pro větrání únikového schodiště. Schodiště je chráněná cesta typu B. Zařízení zajišťuje 20ti násobnou výměnu vzduchu a požadovaný přetlak v únikovém prostoru. Přívod vzduchu je větrací jednotkou osazenou pod podestou a vyfukuje čerstvý vzduch do prostoru schodiště. Odvod vzduchu je v nejvyšší části schodiště přes přetlakovou klapku, která je navíc opatřena uzavíratelnou klapkou, která je elektricky ovládaná schodem přívodního ventilátoru, pro zamezení komínového efektu v době, kdy zařízení není v provozu. 5.3 Ovládání, měření a regulace a/ zásada měření a regulace regulované veličiny - regulace topného výkonu ohřívače vzduchotechnických jednotek zař.č. 1, 2, 3, 5, 6, 7, 8 dle teploty přívodního vzduchu - ( zař.č. 1, 2, 3, 5, 6, 7, 8 ) - regulace chladicího výkonu přímého chladiče vzduchotechnických jednotek zař.č. 2, 3, 5 dle teploty přívodního vzduchu - (zař.č. 2, 3, 5 ) 1 okruh ON/OFF provést spřažený chod přívodních a odvodních ventilátorů jednotek - zař.č. 1, 2, 3, 5, 6, 7 s 7a - zař.č. 8 s 8a, 8b, 8c, 8d, 8e - ovládat pomocí servopohonu klapku by-passu u rekuperačních výměníků jednotek: 1, 2, 3, 5, 6, 7 - ventilátory zař.č. 1, 2, 3, 5, 6, 7, 8 jsou vybaveny frekvenčními měniči pro přesné zaregulování, jejich řízení bude prováděno na základě potřebného statického tlaku na přívodu, resp. na základě potřebného statického tlaku na odvodu. - protimrazová ochrana ohřívačů vzduchu ( zař.č.1; 2; 3; 5; 6; 7; 8 ) - signalizovat tlakovou diferenci na filtrech jednotek, signalizace pro výměnu filtrů při 2/3 max. tlakové ztrátě ( zař.č.1; 2; 3; 5; 6; 7; 8 ) - s chodem VZT zařízení ovládat uzavírací klapky pomocí servopohonu na sací a výtlačné straně jednotek a ventilátorů ( zař.č.1; 2; 3; 5; 6; 7; 8, 8a, 8b, 8c, 8d, 8e ) 10

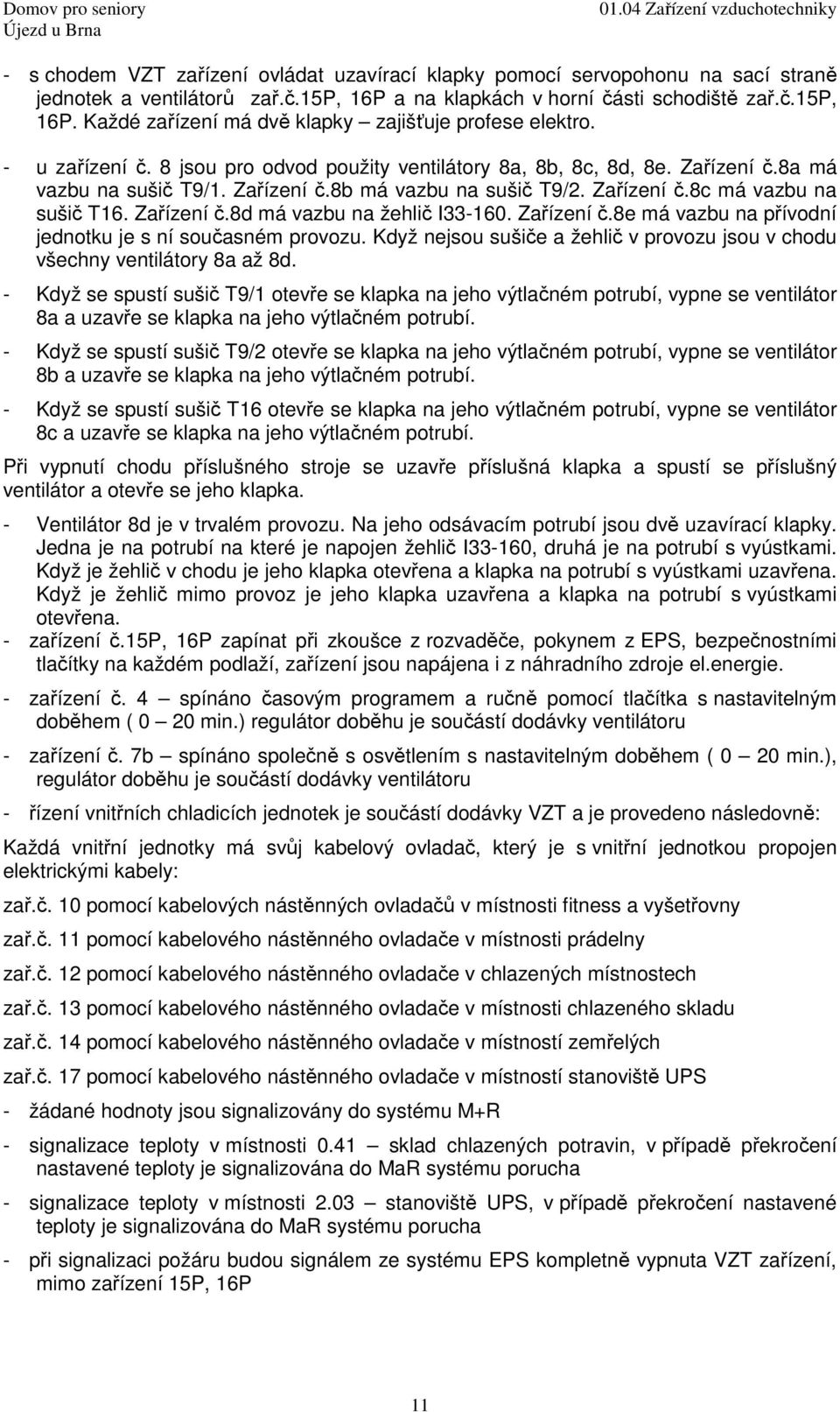

11 - s chodem VZT zařízení ovládat uzavírací klapky pomocí servopohonu na sací straně jednotek a ventilátorů zař.č.15p, 16P a na klapkách v horní části schodiště zař.č.15p, 16P. Každé zařízení má dvě klapky zajišťuje profese elektro. - u zařízení č. 8 jsou pro odvod použity ventilátory 8a, 8b, 8c, 8d, 8e. Zařízení č.8a má vazbu na sušič T9/1. Zařízení č.8b má vazbu na sušič T9/2. Zařízení č.8c má vazbu na sušič T16. Zařízení č.8d má vazbu na žehlič I Zařízení č.8e má vazbu na přívodní jednotku je s ní současném provozu. Když nejsou sušiče a žehlič v provozu jsou v chodu všechny ventilátory 8a až 8d. - Když se spustí sušič T9/1 otevře se klapka na jeho výtlačném potrubí, vypne se ventilátor 8a a uzavře se klapka na jeho výtlačném potrubí. - Když se spustí sušič T9/2 otevře se klapka na jeho výtlačném potrubí, vypne se ventilátor 8b a uzavře se klapka na jeho výtlačném potrubí. - Když se spustí sušič T16 otevře se klapka na jeho výtlačném potrubí, vypne se ventilátor 8c a uzavře se klapka na jeho výtlačném potrubí. Při vypnutí chodu příslušného stroje se uzavře příslušná klapka a spustí se příslušný ventilátor a otevře se jeho klapka. - Ventilátor 8d je v trvalém provozu. Na jeho odsávacím potrubí jsou dvě uzavírací klapky. Jedna je na potrubí na které je napojen žehlič I33-160, druhá je na potrubí s vyústkami. Když je žehlič v chodu je jeho klapka otevřena a klapka na potrubí s vyústkami uzavřena. Když je žehlič mimo provoz je jeho klapka uzavřena a klapka na potrubí s vyústkami otevřena. - zařízení č.15p, 16P zapínat při zkoušce z rozvaděče, pokynem z EPS, bezpečnostními tlačítky na každém podlaží, zařízení jsou napájena i z náhradního zdroje el.energie. - zařízení č. 4 spínáno časovým programem a ručně pomocí tlačítka s nastavitelným doběhem ( 0 20 min.) regulátor doběhu je součástí dodávky ventilátoru - zařízení č. 7b spínáno společně s osvětlením s nastavitelným doběhem ( 0 20 min.), regulátor doběhu je součástí dodávky ventilátoru - řízení vnitřních chladicích jednotek je součástí dodávky VZT a je provedeno následovně: Každá vnitřní jednotky má svůj kabelový ovladač, který je s vnitřní jednotkou propojen elektrickými kabely: zař.č. 10 pomocí kabelových nástěnných ovladačů v místnosti fitness a vyšetřovny zař.č. 11 pomocí kabelového nástěnného ovladače v místnosti prádelny zař.č. 12 pomocí kabelového nástěnného ovladače v chlazených místnostech zař.č. 13 pomocí kabelového nástěnného ovladače v místnosti chlazeného skladu zař.č. 14 pomocí kabelového nástěnného ovladače v místností zemřelých zař.č. 17 pomocí kabelového nástěnného ovladače v místností stanoviště UPS - žádané hodnoty jsou signalizovány do systému M+R - signalizace teploty v místnosti 0.41 sklad chlazených potravin, v případě překročení nastavené teploty je signalizována do MaR systému porucha - signalizace teploty v místnosti 2.03 stanoviště UPS, v případě překročení nastavené teploty je signalizována do MaR systému porucha - při signalizaci požáru budou signálem ze systému EPS kompletně vypnuta VZT zařízení, mimo zařízení 15P, 16P 11

12 - při požáru v některé části budovy uzavřít požární klapky v příslušném požárním úseku, dle signálu EPS. Požární klapky jsou vybaveny servopohony na 230V, s termoelektrickým spouštěním a signalizací polohy - při požáru v některé části budovy spustit signálem EPS požární větrání 15P, 16P Servopohony uzavíracích klapek jsou dodávkou profese MaR. Servopohony uzavíracích klapek zař.č. 15P, 16P, které jsou připojeny nehořlavými kabely a ovládány z náhradního zdroje elektrické energie, jsou dodávkou vzt. Servopohony požárních klapek jsou součástí jejich dodávky UPOZORNĚNÍ: Veškeré připojovací body profesí slaboproud a silnoproud budou na zařízení vzt připojeny přes elektromontážní krabice se svorkovnicí (např. protipožární klapky, uzavírací klapky), (pokud vzt zařízení neumožňuje napojení na vlastní svorkovnice) b/ signalizace do systému M+R - signalizace chodu ventilátorů ( zař.č.1; 2; 3; 4, 5, 6, 7, 8 ) - signalizace polohy klapek - signalizace působení protimrazové ochrany - signalizace poruchy VZT zařízení - ukazování měřených a regulovaných veličin - signalizace polohy protipožárních klapek - signalizace překročení teploty v místnostech 0.41 a Energie Požadavky na energie, tepelné a elektrické příkony, množství přívodního a odsávaného vzduchu, typy zařízení a jejich umístění jsou uvedeny v tabulkách zařízení - příloha Topné médium: jednotky - voda 70/50 C Elektrická energie 400/230V; 50Hz 7. Protihluková opatření V projektu jsou použity k tlumení hluku mezi ventilátorem a místností a mezi ventilátorem a venkovním prostorem tlumiče instalované v potrubí. Jsou navrženy buňkové tlumiče pro hranaté potrubí a kruhové tlumiče pro kruhové spiro potrubí. Přívodní i odsávací anemostaty a odsávací ventily jsou na potrubí napojeny přes pružný tlumič hluku. Opatření proti vibracím je pružným uložením strojů a jejich podložení rýhovanou pryží před jejich osazením na základy, nebo závěsy. Potrubí při průchodu stěnou jsou obaleny tlumícím materiálem-plstí. 8. Protipožární opatření Na hranici požárních předělů jsou instalovány v potrubí protipožární klapky v kombinaci s požární izolací (s odolností do 45 minut), otvory bez potrubí jsou opatřeny stěnovými požárními uzávěry, dle pravidel požárních předpisů ČSN Protipožární klapky jsou typu odolnosti 90 minut se spouštěním termoelektrickým pomocí servopohonu se signalizací polohy zavřeno Požární stěnové uzávěry jsou rovněž se servopohony. Skladba protipožární izolace v provedení dle atestu. Prostupy pro vzduchotechnické potrubí v požárně dělících konstrukcí budou po montáži potrubí utěsněny požárními ucpávkami viz kapitola 13. V případech, kdy požární klapka není osazena přímo v požárně dělící stavební konstrukci je nutné část potrubního rozvodu od stavební konstrukce k požární klapce opatřit protipožární izolací ve skladbě a odolnosti, která odpovídá izolaci a skladbě izolace dle certifikátu požární klapky. 12

13 9. Potrubí, izolace, nátěry Pro rozvod vzduchu je použito čtyřhranné potrubí skupiny I. a kruhové potrubí spiro. Potrubí budou uložena na typových závěsech zhotovených při montáži. Vzdálenost závěsů je 2 až 3 m. Potrubí ve venkovním prostoru strojovny vzt jsou opatřeny tepelnou izolací tloušťky 100mm včetně oplechování pozinkovaným plechem. Izolace je graficky vyznačena na výkrese. Požární izolací s odolností do 45 minut jsou opatřena potrubí v prostoru krovu a ve vertikálních šachtách. Izolace je vyznačena na výkresech graficky, nebo textovou poznámkou. Přívodní potrubí teplotně upraveného vzduchu i v letním období (chlazení) bude opatřeno tepelnou izolací včetně oplechování o tloušťce 40mm až k distribučnímu elementu, jedná se o přívodní potrubí zařízení č.2 v prostoru kuchyně. Případným nátěrem může být opatřeno oplechování izolace ve venkovním prostoru. 10. Konstrukční a montážní připomínky - závěsy potrubí systémem pružného uložení a zavěšení - vzduchotechnické jednotky podložit dvěma vrstvami rýhované pryže před uložením na podlahu, nebo základy - potrubí na závěsech podložit gumou - potrubí obalit plstí při průchodu stěnou 11. Návaznost na ostatní profese a/ rozvody tepla napojit ohřívače větracích jednotek na teplonosné médium. b/ elektroinstalace napojení vzduchotechnických elementů na el.energii. zajistit ovládání dle kapitoly 5.3 v koordinaci s MaR c/ měření a regulace zajistit ovládání dle kapitoly 5.3 v koordinaci s elektroinstalací d/ EPS dle kapitoly 5.3 e/ ZTI odvod kondenzátu od větracích jednotek, vnitřních jednotek přímého chlazení, dále osadit sifony s vodní i suchou uzávěrkou do nejnižších bodů potrubí zař. 8a, 8b, 8c, 8d a odsávacího potrubí zařízení č Požadavky na stavební část stavební připravenost - prostor strojovny vzduchotechniky - plovoucí podlahy a základy v prostoru strojovny vzduchotechniky - prostupy na střeše pro osazení vzduchotechnických elementů nástřešní výfukové hlavice - prostupy pro potrubí - mřížky, nebo podříznuté dveře pro přívod náhradního vzduchu pro sociální zařízení - vertikální šachty pro potrubí - montážní otvory pro montáž potrubí - revizní otvory pro přístup k požárním klapkám 13. Požární odolnost prostupů instalací stavebními konstrukcemi Prostupy vzduchotechnického potrubí: Vzduchotechnické potrubí v prostupech bude protipožárně izolováno nehořlavým izolačním materiálem. Kombinací minerální vlny a protipožárního tmelu nebo nátěru, nebo systém 13

14 protipožární izolace obložením potrubí, jejichž stálá pružnost zamezí vzniku zvukových mostů a splní protipožární funkci. Prostup VZT plechového potrubí izolovaného nehořlavou izolací z minerální vlny je nutno doplnit požárně ochranným lemem z obou stran dělící konstrukce. 14. Závěr Tato dokumentace je zpracována se znalostmi ke dni a obsahuje veškeré náležitosti, které jsou ze strany české legislativy na ni kladeny. Zároveň obsahuje i veškeré požadavky investora. Dokumentace je sestavena z textové, tabulkové a výkresové části. Tyto části tvoří jeden celek. Bezpečnost a organizace výstavby viz. samostatné část dokumentace. 14
