LINEA LED INTERIÉROVÉ PLASTOVÉ PŘISAZENÉ

Transkript

1 LED INTERIÉROVÉ PLASTOVÉ PŘISAZENÉ

2 PŘEHLED PRODUKTŮ interiérové plastové LED svítidlo str. 114 IP54 str. 114 SQUARE str. 116 IP54 SQUARE str. 116 ROUND str. 118 IP54 ROUND str. 118 PŘÍSLUŠENSTVÍ str. 120 PŘÍSLUŠENSTVÍ str. 120 ČESKÁ SVÍTIDLA 113

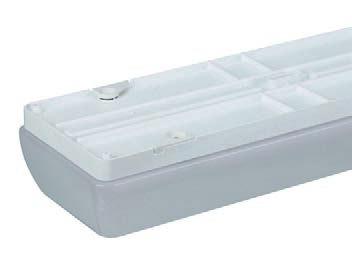

3 interiérové, plastové, přisazené. POUŽITÍ Produktovou řadu svítidel Linea lze využít jako komplexní řešení osvětlení kancelářských budov, škol, nemocnic, knihoven nebo taktéž jako individuální osvětlení interiérů bytů, chodeb, sanitárních a sociálních zařízení. Díky své vysoké světelné účinnosti a nízké spotřebě elektrické energie je vhodnou náhradou svítidel s fluorescentními trubicemi. VÝHODY Krytí IP54 Maximální teplota okolí až do ta = 35 C Difuzor: translucentní polykarbonát (PC) = vysoká světelná propustnost Základna: bílý polykarbonát (PC) = vysoká mechanická odolnost Až o 45 % nižší spotřeba el. energie ve srovnání s trubicemi T5 V provedení DALI možnost konstantního světelného toku po celou dobu životnosti (CLO) Na vyžádání CRI > 80: 3000 K, 5000 K, 6500 K, CRI > 90: 3000 K, 4000 K Možnost dodání ve stmívatelném či nouzovém provedení Certifikace: ESČ, ENEC, CB LED 35ºC -25ºC CRI >80 CCT 4000 K L 90 B 10 DALI 114

4 TECHNICKÝ POPIS Krytí : IP54 Maximální teplota okolí: ta = 35 C, Maximální teplota okolí: ta = 25 C v provedení se záložním zdrojem M1h Maximální účinnost : 126 lm/w Uvedené hodnoty spotřeby a světelného toku jsou v toleranci ± 7,5 % Difuzor: translucentní polykarbonát (PC), UV stabilní, nárazuvzdorný Základna: bílý polykarbonát (PC), UV stabilní, nárazuvzdorný Reflektor: ocelový plech bílé barvy (RAL 9003) Otočný uzávěr: polyamid + 10 % skelné vlákno Těsnění: polyuretan (PUR), vypěněná drážka základny Kabelové vývodky: gumové (SBS) Svorkovnice: bezšroubová pětipólová (v základním provedení) Elektro vybavení: LED moduly, nestmívatelný napaječ nebo napaječ DALI ft ft A D C0 C Kód Typ LED modulů Spotřeba [W] Účinnost [lm/w] Hmotnost netto [kg] Do teploty okolí ta = 35 C - základna bílý polykarbonát - difuzor translucentní polykarbonát ft 2600/ , ft 3200/ , ft 4400/ , ft 5200/ , ft 6400/ , ft 8800/ , A [mm] D [mm] ft 3200/840 = přímá náhrada trubicového SM W ft 4400/840 = přímá náhrada trubicového SM W ft 6400/840 = přímá náhrada trubicového SM W ft 8800/840 = přímá náhrada trubicového SM W Difuzor z translucentního polykarbonátu Kód Typ M1h DALI DALI M1h Senzor DALI Senzor ft 2600/ x x ft 3200/ x x ft 4400/ x x ft 5200/ ft 6400/ ft 8800/ Příklad typového označení: = 2.4ft 8800/840 DALI LEGENDA DALI provedení s digitálně stmívatelným napaječem DALI, možno použít koridor funkci ZPŮSOB UPEVNĚNÍ A DETAIL SVÍTIDLA Pomocí vrutů přímo na strop nebo stěnu M1h nouzový záložní zdroj s operačním časem 1 hodina (SA) pro trvalé i nouzové osvětlení Akumulátory je nutno před uvedením do provozu naformátovat. Při montáži dodržujte pokyny uvedené v montážním návodu. ČESKÁ SVÍTIDLA 115

5 SQUARE interiérové, čtvercové, plastové, přisazené. POUŽITÍ Produktovou řadu svítidel Linea lze využít jako komplexní řešení osvětlení kancelářských budov, škol, nemocnic, knihoven nebo taktéž jako individuální osvětlení interiérů bytů, chodeb, sanitárních a sociálních zařízení. Díky své vysoké světelné účinnosti a nízké spotřebě elektrické energie je vhodnou náhradou kompaktních zářivkových svítidel a svítidel s fluorescentními trubicemi. VÝHODY Krytí IP54 Maximální teplota okolí až do ta = 35 C Difuzor: translucentní polykarbonát (PC) = vysoká světelná propustnost Základna: bílý polykarbonát (PC) = vysoká mechanická odolnost Až o 50 % nižší spotřeba el. energie ve srovnání s kompaktními zářivkami V provedení DALI možnost konstantního světelného toku po celou dobu životnosti (CLO) Na vyžádání CRI > 80: 3000 K, 5000 K, 6500 K, CRI > 90: 3000 K, 4000 K Možnost dodání ve stmívatelném či nouzovém provedení Certifikace: ESČ, ENEC, CB LED 35ºC -25ºC CRI >80 CCT 4000 K L 90 B 10 DALI 116

6 SQUARE TECHNICKÝ POPIS Krytí : IP54 Maximální teplota okolí: ta = 35 C, Maximální teplota okolí: ta = 25 C v provedení se záložním zdrojem M1h Maximální účinnost : 118 lm/w Uvedené hodnoty spotřeby a světelného toku jsou v toleranci ± 7,5 % Difuzor: translucentní polykarbonát (PC), UV stabilní, nárazuvzdorný SQUARE Základna: bílý polykarbonát (PC), UV stabilní, nárazuvzdorný Reflektor: ocelový plech bílé barvy (RAL 9003) Otočný uzávěr: polyamid + 10 % skelné vlákno Těsnění: polyuretan (PUR), vypěněná drážka základny Kabelové vývodky: gumové (SBS) Svorkovnice: bezšroubová pětipólová (v základním provedení) Elektro vybavení: LED moduly, nestmívatelný napaječ nebo napaječ DALI SQUARE C0 C Kód Typ LED modulů Spotřeba [W] Účinnost [lm/w] Do teploty okolí ta = 35 C - základna bílý polykarbonát - difuzor translucentní polykarbonát SQUARE 1200/ , SQUARE 1800/ , SQUARE 2400/ , SQUARE 3600/ ,5 Hmotnost netto [kg] SQUARE 1200/840 = přímá náhrada kompaktních zářivek 1 18 W SQUARE 1800/840 = přímá náhrada kompaktních zářivek 1 26 W SQUARE 2400/840 = přímá náhrada kompaktních zářivek 2 18 W SQUARE 3600/840 = přímá náhrada kompaktních zářivek 2 26 W SQUARE Difuzor z translucentního polykarbonátu Kód Typ M1h M3h DALI DALI M1h Senzor Senzor M1h SQUARE 1200/ x x SQUARE 1800/ x x SQUARE 2400/ x x SQUARE 3600/ x x Příklad typového označení: = SQUARE 2400/840 DALI LEGENDA DALI provedení s digitálně stmívatelným napaječem DALI Senzor pohybový mikrovlný senzor M1h nouzový záložní zdroj s operačním časem 1 hodina (SA) pro trvalé i nouzové osvětlení M3h nouzový záložní zdroj s operačním časem 3 hodiny (SA) pro trvalé i nouzové osvětlení Akumulátory je nutno před uvedením do provozu naformátovat. Při montáži dodržujte pokyny uvedené v montážním návodu. ZPŮSOB UPEVNĚNÍ A DETAIL SVÍTIDLA Pomocí vrutů přímo na strop nebo stěnu SQUARE ČESKÁ SVÍTIDLA 117

7 ROUND interiérové, kruhové, plastové, přisazené. POUŽITÍ Produktovou řada svítidel Linea lze využít jako komplexní řešení osvětlení kancelářských budov, škol, nemocnic, knihoven nebo taktéž jako individuální osvětlení interiérů bytů, chodeb, sanitárních a sociálních zařízení. Díky své vysoké světelné účinnosti a nízké spotřebě elektrické energie je vhodnou náhradou kompaktních zářivkových svítidel a svítidel s fluorescentními trubicemi. VÝHODY Krytí IP54 Maximální teplota okolí až do ta = 35 C Difuzor: translucentní polykarbonát (PC) = vysoká světelná propustnost Základna: bílý polykarbonát (PC) = vysoká mechanická odolnost Až o 50 % nižší spotřeba el. energie ve srovnání s kompaktními zářivkami V provedení DALI možnost konstantního světelného toku po celou dobu životnosti (CLO) Na vyžádání CRI > 80: 3000 K, 5000 K, 6500 K, CRI > 90: 3000 K, 4000 K Možnost dodání ve stmívatelném či nouzovém provedení Certifikace: ESČ, ENEC, CB LED 35ºC -25ºC CRI >80 CCT 4000 K L 90 B 10 DALI 118

8 ROUND TECHNICKÝ POPIS Krytí : IP54 Maximální teplota okolí: ta = 35 C, Maximální teplota okolí: ta = 25 C v provedení se záložním zdrojem M1h Maximální účinnost : 120 lm/w Uvedené hodnoty spotřeby a světelného toku jsou v toleranci ± 7,5 % Difuzor: translucentní polykarbonát (PC), UV stabilní, nárazuvzdorný ROUND Základna: bílý polykarbonát (PC), UV stabilní, nárazuvzdorný Reflektor: ocelový plech bílé barvy (RAL 9003) Otočný uzávěr: polyamid + 10 % skelné vlákno Těsnění: polyuretan (PUR), vypěněná drážka základny Kabelové vývodky: gumové (SBS) Svorkovnice: bezšroubová pětipólová (v základním provedení) Elektro vybavení: LED moduly, nestmívatelný napaječ nebo napaječ DALI 53 ROUND C0 C Kód Typ LED modulů Spotřeba [W] Účinnost [lm/w] Do teploty okolí ta = 35 C - základna bílý polykarbonát - difuzor translucentní polykarbonát ROUND 1200/ , ROUND 1800/ , ROUND 2400/ , ROUND 3600/ ,1 Hmotnost netto [kg] ROUND 1200/840 = přímá náhrada kompaktních zářivek 1 18 W ROUND 1800/840 = přímá náhrada kompaktních zářivek 1 26 W ROUND 2400/840 = přímá náhrada kompaktních zářivek 2 18 W ROUND 3600/840 = přímá náhrada kompaktních zářivek 2 26 W ROUND Difuzor z translucentního polykarbonátu Kód Typ M1h M3h DALI DALI M1h Senzor Senzor M1h ROUND 1200/ ROUND 1800/ ROUND 2400/ x x ROUND 3600/ x x Příklad typového označení: = ROUND 1800/840 DALI M1h LEGENDA DALI provedení s digitálně stmívatelným napaječem DALI Senzor pohybový mikrovlný senzor M1h nouzový záložní zdroj s operačním časem 1 hodina (SA) pro trvalé i nouzové osvětlení M3h nouzový záložní zdroj s operačním časem 3 hodiny (SA) pro trvalé i nouzové osvětlení Akumulátory je nutno před uvedením do provozu naformátovat. Při montáži dodržujte pokyny uvedené v montážním návodu. ZPŮSOB UPEVNĚNÍ A DETAIL SVÍTIDLA Pomocí vrutů přímo na strop nebo stěnu ČESKÁ SVÍTIDLA 119

9 příslušenství OM ochranná mřížka Kovová mřížka chrání svítidlo proti mechanickému poškození a neoprávněnému zásahu. Upevňuje se pomocí vrutů k podkladu. Povrchová úprava práškovou barvou RAL Kód Typ Popis Hmotnost [kg] OM 236 ochranná mřížka pro typy 236, 228/254, 2.4ft ( mm) 1,7 120
