PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY

Transkript

1 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY NOVOSTAVBA RODINNÉHO DOMU UMÍSTĚNÍ: OKRES: KRAJ: INVESTOR: parcela č.146/1 k.ú. Medlov (692590) Brno venkov Jihomoravský kraj Otakar Fleischlinger, Černého 806/46, Brno ZAKÁZKOVÉ ČÍSLO: 102/2016 ZPRACOVATEL PD: Ing. arch. Alena Šiklová, Zámecká 12, Brno ZPRACOVATEL PRŮKAZU: Ing. Helena Žižlavská, Brněnská 728, Tišnov Osvědčení číslo 0235 ze dne DATUM: 25.května 2016

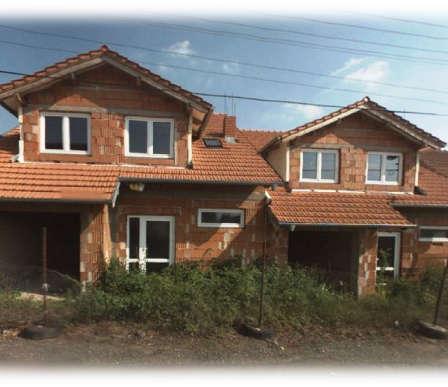

2 1. Popis budovy Jedná se o novostavbu řadového rodinného domu s obdélníkovým půdorysem. Dům bude přízemní, nepodsklepený, zastřešený sedlovou střechou s vikýři a s obytným podkrovím. V přízemí domu bude, garáž, zádveří, chodba, technická místnost, koupelna s WC, komora, obytný prostor s kuchyní a jídelnou. V podkroví bude schodiště, hala, pokoje, ložnice se šatnou, WC, koupelna a šatna. Konstrukční systém domu bude zděný z tvárnic HELUZ P15 36,5 tl. 365 mm. Obvodový plášť bude zateplen EPS 70 F tl. 120mm. Podlaha obytných místností bude zateplena EPS 100 Z tl. 120 mm, strop a šikmé části střechy v podkroví budou obloženy SDK podhledem a zatepleny minerální tepelnou izolací do podhledu a mezi trámy v celkové tl. 280 mm. Stěny vikýřů budou sendvičové konstrukce s vloženou minerální vatou tl. 120 mm, stěny budou z venku zatepleny EPS 70 F tl. 100 mm. Okna a vstupní dveře budou plastové, zasklení dvojsklo. Popis vytápění a přípravy TV Vytápění RD bude zajištěno plynovým kotlem s ohřevem teplé vody. V obytném prostoru bude instalována rbová vložka. Teplá voda bude ohřívána plynovým kotlem ve vestavěném zásobníku. Otopná soustava bude teplovodní s nuceným oběhem, otopnou plochu bude tvořit v přízemí podlahové vytápění, v podkroví budou radiátory. Větrání domu bude přirozené okny, koupelna a WC budou odvětrány odtahovými ventilátory, v kuchyni bude digestoř. 2. Výpočet tepelných ztrát RD obálkovou metodou Tepelný výkon ČSN EN TV v PROTECH spol. s r.o Helena Žižlavská - Tišnov Datum tisku: Zakázka: RD Fleischlinger - Medlov.STV Výpočet budovy - varianta 1 Stavba: Rodinný dům Místo: Medlov Zadavatel: O. Fleischlinger Zpracovatel: Ing. Helena Žižlavská Zakázka: RD Fleischlinger - Medlov.STV Archiv: Projektant: ing. arch. Alena Šiková Datum: zizlavskah@seznam.cz Telefon: Tento dokument obsahuje všechny zadané úseky t e = -15 C t ib = 18,4 C n 50 = 2,5 systém rozměrů: E - vnější podl. č.m. účel úsek t i V mi A pi Vm Tm HLm Q cm q cm C m 3 m 2 W W W W W.m -2 ÚSEK garáž N 6 48,2 18, ,1 úsek N 48,2 18, ÚSEK NP ,0 61, , NP ,4 76, ,0 úsek 1 ÚSEK 1 333,4 137, budovy 381,5 156, Legenda V np - hygienická výměna vzduchu Vm - tepelná ztráta místnosti větráním V n50 - výměna vzduchu pláštěm budovy RHm - tepelný výkon místnosti pro vyrovnání účinků přerušovaného vytápění frh - zátopový součinitel HLm - celkový návrhový tepelný výkon místnosti Tm - tepelná ztráta místnosti prostupem tepla Q cm HLm + Q z Celková tepelná ztráta budovy obálkovou metodou je 4,9 kw Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12

3 PROTOKOL PRŮKAZU Účel zpracování průkazu Nová budova užívaná orgánem veřejné moci Prodej budovy nebo její části Pronájem budovy nebo její části Větší změna dokončené budovy Jiná než větší změna dokončené budovy Jiný účel zpracování : Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ) : parcela č.146/7, , Medlov Katastrální území : Medlov (692590) Parcelní číslo : 146/7 Datum uvedení do provozu (nebo předpokládané uvedení do provozu) : Vlastník nebo stavebník, adresa : Otakar Fleischlinger, Černého 806/46, Brno IČ : Telefon : Typ budovy Rodinný dům Bytový dům pro ubytování a stravování Administrativní budova pro zdravotnictví pro vzdělávání pro sport pro obchodní účely pro kulturu Jiné druhy budovy : Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený [m 3 ] 456,1 vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 2 ] 310,7 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,681 Celková energeticky vztažná plocha Ac [m 2 ] 166,8 Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12

4 Druhy (energonositelé) užívané v budově Hnědé uhlí Černé uhlí Topný olej Propan - butan / LPG Kusové dřevo, dřevní štěpka Dřevěné peletky Zemní plyn Elektřina Jiná paliva nebo jiný typ zásobování : Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50% včetně, nad 50% do 80%, nad 80% Energie okolního prostředí : účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Druhy dodávané mimo budovu Elektřina Teplo Žádné Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota Součinitel prostupu tepla Referenční hodnota Splněno Činitel teplotní redukce Měrná ztráta prostupem tepla U j U N,rq,j b j H T,j [m 2 ] [W/(m 2 K)] [W/(m 2 K)] (ano/ne) [-] [W/K] SO1 obvodová stěna 58,4 0,21 0,30 / 0,25-1,00 12,1 DO1 dveře 150/207 3,1 1,40 1,70 / 1,20-1,00 4,3 OZ1 okno 150/60 0,9 1,20 1,50 / 1,20-1,00 1,1 OZ4 okno 150/125 3,8 1,20 1,50 / 1,20-1,00 4,5 DB1 dveře balkónové 200/232 4,6 1,20 1,70 / 1,20-1,00 5,6 OZ2 okno 250/150 3,8 1,20 1,50 / 1,20-1,00 4,5 DB2 dveře balkónové 175/208 3,6 1,20 1,70 / 1,20-1,00 4,4 OZ5 okno 175/125 2,2 1,20 1,50 / 1,20-1,00 2,6 OZ3 okno 60/150 0,9 1,20 1,50 / 1,20-1,00 1,1 SO4 stěna vikýře 7,8 0,21 0,30 / 0,20-1,00 1,7 SN1 stěna ke garáži 28,1 0,56 0,60 / 0,40-0,40 6,3 STR1 strop 76,3 0,20 0,30 / 0,20-1,00 14,9 SCH1 střecha 12,3 0,20 0,24 / 0,16-1,00 2,4 OZ6 střešní okno 78/120 0,9 1,20 1,40 / 1,10-1,00 1,1 SCH2 střecha - balkon 6,3 0,55 0,24 / 0,16-1,00 3,5 PDL1 podlaha 75,6 0,35 0,45 / 0,30-0,50 13,1 PDL3 podlaha nad garáží 22,2 0,50 0,60 / 0,40-0,40 4,4 Tepelné vazby mezi konstrukcemi 310,7 0, ,00 9,3 Celkem 310,7 96,8 Poznámka Hodnocení splnění požadavku ve sloupci Splněno je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12

5 a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j [ C] [m 3 ] [W/(m 2 K)] Zóna 1 - obytná 20,0 456,1 0,31 Vypočtená hodnota U em (U em = H T /A) Průměrný součinitel prostupu tepla budovy Referenční hodnota U em,r (U em,r = (V i U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] (ano/ne) 0,312 0,313 ANO Poznámka Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm. b). B) technické systémy b.1.a) vytápění Hodnocená budova / zóna Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon Účinnost výroby zdrojem tepla H,gen nebo COP H,gen Účinnost distribuce na vytápění H,dis Účinnost sdílení na vytápění [-] [-] [%] [kw] [%]/[-] [%] [%] Referenční budova x x x x 80,0 85,0 80,0 obytná kotel Zemní plyn 80,0 0,0 94,0 87,0 83,0 obytná krbová kamna Kusové dřevo 20,0 0,0 70,0 87,0 83,0 H,em b.1.b) požadavky na účinnost technického systému k vytápění Hodnocená budova / zóna Typ zdroje Účinnost výroby zdrojem tepla H,gen nebo COP H,gen Účinnost výroby referenčního zdroje tepla H,gen,rq nebo COP H,gen Požadavek splněn [-] [%]/[-] [%]/[-] [ano/ne] obytná kotel 94,0 80,0 ANO obytná krbová kamna 70,0 80,0 NE Poznámka Hodnocení splnění požadavku ve sloupci Splněno je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12

6 b.5.a) příprava teplé vody (TV) Hodnocená budova / zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmenovitý příkon pro ohřev TV Objem zásobníku TV Účinnost zdroje tepla pro přípravu teplé vody W,gen nebo COP W,gen Měrná tepelná ztráta zásobníku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis [-] [-] [%] [kw] [litry] [%]/[-] [Wh/(l den)] [Wh/(m den)] Referenční budova x x x x x ohřev TV lokální Zemní plyn 100,0 0, ,0 1,1 101,1 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená budova / zóna Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vody W,gen nebo COP W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vody W,gen,rq nebo COP W,gen Požadavek splněn [-] [%]/[-] [%]/[-] [ano/ne] ohřev TV lokální 94,0 85,0 ANO Poznámka Hodnocení splnění požadavku ve sloupci Splněno je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.6) osvětlení Hodnocená budova / zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [-] [%] [kw] [W/(m 2 lx)] Referenční budova x x x 0,05 obytná obytná 100,0 0,210 0,05 obytná garáž 100,0 0,003 0,05 celkem 0,213 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Hodnocená budova zóna Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla NV1 NV2 OZE I OZE E Zóna 1 Nucené větrání : NV1 - bez úpravy vlhčením NV2 - s úpravou vlhčením Výroba z OZE : OZE I - pro budovu OZE E - i dodávku mimo budovu Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12

7 b) dílčí dodané Vytápění Chlazení Větrání Úprava vzduchu Příprava TV Osvětlení Potřeba Vypočtená spotřeba Pomocná Dílčí dodaná Měrná dílčí dodaná ener. na celkovou energeticky vztažnou plochu AE [kwh/rok] [kwh/rok] [kwh/rok] [kwh/rok] [kwh/(m 2 rok)] Referenční ,7 Hodnocená ,6 Referenční ,0 Hodnocená ,0 Referenční ,8 Hodnocená ,3 Referenční 0 0 0,0 Hodnocená 0 0 0,0 Referenční ,9 Hodnocená ,6 Referenční ,7 Hodnocená ,5 c) výroba umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové Faktor neobnovitelné Celková Neobnovitelná jednotky [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Kogenerační jednotka EP CHP - teplo Kogenerační jednotka EP CHP - elektřina Fotovoltaické panely EP PV - elektřina Solární termické systémy Q H,sc,sys - teplo Jiné Dodávka mimo budovu Dodávka mimo budovu Dodávka mimo budovu Dodávka mimo budovu Dodávka mimo budovu Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12

8 d) rozdělení dílčích dodaných energií, celkové a neobnovitelné podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové Faktor neobnovitelné Celková Neobnovitelná [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Zemní plyn ,1 1, Elektřina ze sítě 729 3,2 3, Kusové dřevo ,1 0, Celkem x x e) požadavek na celkovou dodanou energii (6) Referenční budova ,6 [kwh/rok] (7) Hodnocená budova ,4 (8) Referenční budova [kwh/(m 2 rok)] 123,0 (9) Hodnocená budova 97,0 Splněno (ano/ne) ANO f) požadavek na neobnovitelnou energii (10) Referenční budova ,0 [kwh/rok] (11) Hodnocená budova ,2 (12) Referenční budova [kwh/(m 2 rok)] 131,2 (13) Hodnocená budova 97,9 Splněno (ano/ne) ANO g) hodnocené budovy (14) Celková [kwh/rok] ,4 (15) Obnovitelná [kwh/rok] 3 011,2 (16) Využití obnovitelných zdrojů z hlediska [%] 15,6 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek u nových budov a u větší změny dokončených budov Alternativní systémy Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Místní systémy dodávky využívající energii z OZE Posouzení proveditelnosti Kombinovaná výroba elektřiny a tepla Soustava zásobování tepelnou energií Tepelné čerpadlo Ano Ne Ne Ano Ano Ne Ne Ne Ano Ne Ne Ne V RD je možné využít solární systém pro ohřev teplé vody nebo tepelné čerpadlo na vytápění a ohřev teplé vody. Instalace TČ je nákladnější než navržený systém s plynovým kotlem. Instalací TČ dojde k navýšeí nenobnovitlené. Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12

9 Alternativní systémy Datum vypracování analýzy Zpracovatel analýzy Místní systémy dodávky využívající energii z OZE Posouzení proveditelnosti Kombinovaná výroba elektřiny a tepla Soustava zásobování tepelnou energií Energetický posudek povinnost vypracovat energetický posudek Ne energetický posudek je součástí analýzy datum vypracování energetického posudku zpracovatel energetického posudku Tepelné čerpadlo Ne Stanovení doporučených opatření pro snížení energetické náročnosti budovy Stavební prvky a konstrukce budovy: Technické systémy budovy: vytápění Popis opatření Předpokládaná dodaná Předpokládaná úspora celkové dodané Předpokládaná úspora celkové neobnovitelné [MWh/rok] [kwh/rok] [kwh/rok] TČ typ vzduch voda chlazení větrání úprava vlhkosti vzduchu příprava teplé vody osvětlení Obsluha a provoz systémů budovy: Ostatní Celkem Opatření Posouzení vhodnosti doporučených opatření Stavební prvky a konstrukce budovy Technické systémy budovy Obsluha a provoz systémů budovy Technická vhodnost Ne Ano Ne Ne Funkční vhodnost Ne Ano Ne Ne Ekonomická vhodnost Doporučení k realizaci a zdůvodnění Datum vypracování doporučených opatření Ostatní Ne Ne Ne Ne Navržené konsturkce splňují doporučené hodnoty součinitele prostupu tepla podle ČSN :2/2011, v této oblsti nenavrhujeme žádné opatření. Tepelné čepadlo vzduch voda je možné instalovat, z ekonomického hledisk a je instalace nákladnější než navržený plynový kotel. Úspora celkové dodané a neobnovitelné je vyhodnocena v následující tabulce. Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12

10 Posouzení vhodnosti doporučených opatření Opatření Stavební prvky a konstrukce budovy Technické systémy budovy Obsluha a provoz systémů budovy Ostatní Zpracovatel navržených doporučených opatření Energetický posudek energetický posudek je součástí posouzení navržených doporučených opatření Ne datum vypracování energetického posudku zpracovatel energetického posudku Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst.1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst.2 písm. a) Splňuje požadavek podle 6 odst.2 písm. b) Splňuje požadavek podle 6 odst.2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii ANO C Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Číslo oprávnění MPO 235 Podpis energetického specialisty Ing. Helena Žižlavská Datum vypracování průkazu Datum vypracování průkazu Zdroj informací Zdroj informací Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12

11 Ing. Helena Žižlavská Tel.: / 12

12 Popis opatření je v protokolu průkazu a vyhodnocení jejich dopadu na energetickou náročnost je znázorněno šipkou Doporučení Ing. Helena Žižlavská zizlavskah@seznam.cz Tel.: / 12
