1 Staňme se partnery Přesvědčte se, že MY jsme ti správní Naši obdorní poradci Vám kdykoli rádi poradí s individuální výbavou Vašeho nového stroje značky Format-4. Poradenství Školení Servis Průběžně vyvíjíme a realizujeme technické inovace, které Vám pomáhají optimalizovat Vaši produktivitu. Zkušení, ve výrobním závodě vyškolení, servisní pracovníci jsou Vám k dispozici v pracovních dnech od do a zajišťují tak spolehlivost Vašich strojů. GB_SK_01

2 c-express 920 CNC vrtací a frézovací centrum Úvod do CNC techniky pro provoz v dílně Přesná CNC technologie na pouhých 2,5 m² Příznivý poměr ceny a výkonu Minimální náročnost na prostor Šetrný způsob posouvání dílců Neomezená délka obrobku díky nekonečnému přepravnímu zařízení obrobků Šířky obrobků do 920 mm Inovativní technická řešení Nejjednodušší, intuitivní programování a obsluha Osvědčené řízení a software s visačkou Format-4 2

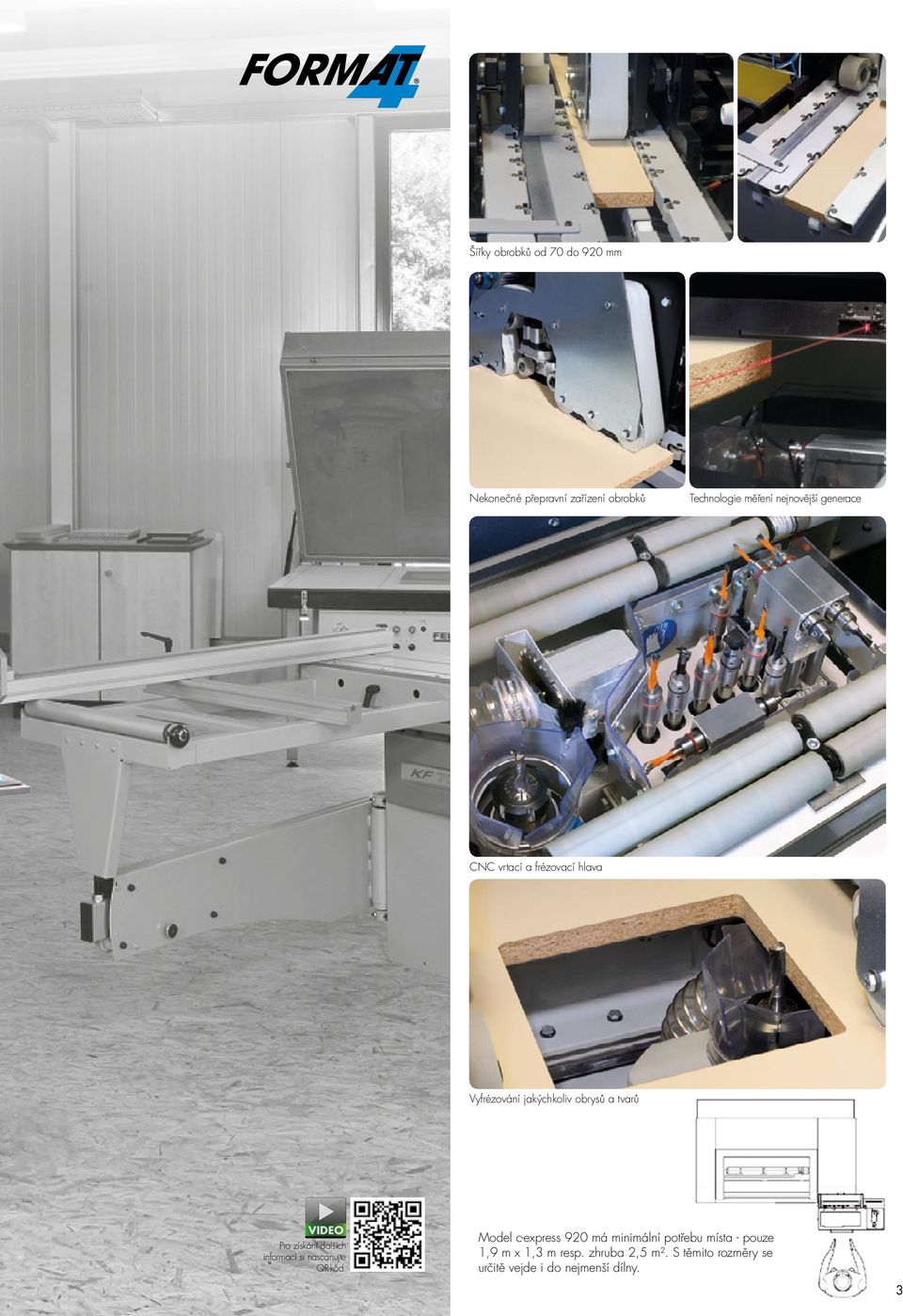

3 Šířky obrobků od 70 do 920 mm Nekonečné přepravní zařízení obrobků Technologie měření nejnovější generace CNC vrtací a frézovací hlava Vyfrézování jakýchkoliv obrysů a tvarů VIDEO Pro získání dalších informací si nascanujte QR-kód. Model c-express 920 má minimální potřebu místa - pouze 1,9 m x 1,3 m resp. zhruba 2,5 m². S těmito rozměry se určitě vejde i do nejmenší dílny. 3

4 profit H10 Centrum pro deskový přířez, vrtání i frézování Nový způsob dělení deskového materiálu CNC dělení, CNC vrtání, CNC Nesting, bez nutnosti obsluhy a v jedné pracovní operaci Minimální prořez, maximální výtěžnost materiálu Nejvyšši kvalita hran - připraveno pro nasledné olepení Maximální kapacita dělení při individuální výrobě Technologie zítřka pro produktivitu a výnos dneška Vyžádejte si Vaši individuální nabídku Váš profit H10 - v rozličných variantách dle zákaznických požadavků Díky tomu lze nalézt individuální, zákaznickým představám odpovídající řešení. 4 Základní model... s vyklízecí stanicí... se zakládací a vyklízecí stanicí... v kombinaci se skladem deskového materiálu

5 Zvýšení produktivity a kvality díky: CNC dělení CNC Nesting (optimalizace umístění dílců) CNC vrtání CNC frézování Založte materiál a spusťte dělení - profit H10 pracuje již dále na základě vloženého programu bez nutnosti obsluhy, žádná další manipulace již není třeba Dělení do libovolných tvarů Minimální prořez materiálu díky technologii CNC Nesting Nejvyšší kvalita hran - jako při formátovacích řezech, dílce jsou připraveny ihned pro následné olepení a to bez potřeby předfrézovací jednotky v olepovačce Automatické vyklízení jednotlivých dílců Jakýkoliv tvar je možný, software Nesting zaručí minimální prořez Vysoká úspora času díky kombinaci CNC dělení a CNC vrtání při jednom upnutí Dílce jsou vrtány buď před či po dělení Opracované dílce jsou připraveny ihned pro následné olepení Odpadá potřeba následné dopravy od dělící pily k CNC centru či kolíkovačce Vysoká úspora času díky kombinaci CNC dělení a CNC vrtání při jednom upnutí Dílce jsou vrtány buď před či po dělení Opracované dílce jsou připraveny ihned pro následné olepení Díky možnosti umístění dílců na přísavky je možné provádět standardní profilové frézování Až 36 míst v zásobníku pro frézovací nástroje Produktivita VIDEO Pro získání dalších informací si nascanujte QR-kód. Flexibilita Přesnos 5

6 profit H22 CNC obráběcí centrum Váš nový multitalent pro každé nasazení Nejrychlejší založení a opracování Do 40 míst pro uložení nástroje Max. průměr nástroje 270 mm Max. délka nástroje 240 mm Bezhadicový dvouokruhový podtlakový systém až pro 8 přísavek na konzoli Díky otevřené konstrukci bez omezení pro v šířce přesahující dílce Výška přísavek 100 mm Vyžádejte si Vaši individuální nabídku motion Nový agregát 5-motion - možnost plynulého nastavení úhlu mezi jednotlivými operacemi v rozmezí 0 90 a to v upnutém stavu. Pro upínání pily, fréz nebo vrtáků. CNC obráběcí centra pro každé využití : VIDEO profit H20/H20S profit H22/H22L profit H24/H24L Pro získání dalších informací si nascanujte QR-kód. 6

7 Vrtací jednotka ( 20 vřeten ) 14 vertikálních vrtacích vřeten, rozteč 32 mm: 9 v ose X, 5 v ose Y, jednotlivé vysouvání do záběru. 6 horizontálních vrtacích vřeten, rozteč 32 mm: 4 v ose X, 2 v ose Y, jednotlivé vysouvání do záběru. Integrovaná drážkovací pila v ose X. Motor řízený frekv. měničem,max ot./min 3D simulátor 3D simulátor slouží ke grafickému zobrazení stroje se všemi komponenty, nástroji a obrobky. Simulace v reálném čase včetně prověření kolize - pro Vaši bezpečnost! 7

8 profit H30 CNC obráběcí centrum CNC obráběcí centra pro každé využití : 8 profit H30/H30L profit H30/H30L e-motion

9 Naše firma vyvinula pro Vás jak stroj, tak i software. Vaše výhoda - jeden kontaktní partner, vše od jednoho dodavatele! Výroba oken bez omezení druhů a tvarů! Odborník na velké rozměry při výrobě nábytku, dveří a oken! Až 50 úložných míst pro nástroje zajišťuje nejkratší výrobní cykly Rychlé polohování trámců a přísavek Trámcový stůl pro modely x-motion a e-motion Automatické a manuální polohování trámců, přísavek a upínáků - extrémní produktivita při výrobě oken a dveří! Řízený odvod třísek Nekonečné možnosti opracování, neomezená rozmanitost druhů a tvarů Software pro rámové konstrukce Flash-Frame od Format-4 Vyžádejte si Vaši individuální nabídku 9

10 perfect 710 Olepovačka hran Produktivita, flexibilita a přesnost v jednom! Vyžádejte si Vaši individuální nabídku Frézovací jednotky pro ofrézování do roviny či s rádiusem, pro horní a spodní hranu - inovativní přesnost s elektromotorickým přestavením Lepicí jednotka - krátká doba ohřevu, rychlovýměnný systém Nesting - Výbava Nesting umožňuje olepovat jak nepravoúhlé dílce, tak i dílce s již vyvrtanými otvory pro panty. (Na přání ) 10

11 perfect 608 Olepovačka hran Dosažitelná nulová spára Vysoce přesné jednotky zabezpečují téměř neviditelnou spáru. Nejjednodušší, samovysvětlující zobrazení agregátů a funkcí umožňuje obsluze naprosto snadné ovládání stroje Elektromotorické přestavování os zaručuje 100 % přesnost opakování, případné jemné donastavení lze provést v rozsahu 1/100 mm přímo z dotykového barevného displeje Výbava Nesting umožňuje olepovat jak nepravoúhlé dílce, tak i dílce s již vyvrtanými otvory pro panty. Nanášecí jednotka s rychlovýměnným systémem pro rychlý přechod na jinou barvu lepidla či jiný typ lepidla (PUR) Předfrézování, rožkování, profilové a plošné cidliny na délce pouze 4,20 m! VIDEO Pro získání dalších informací si nascanujte QR-kód. 11

12 kappa 550 Formátovací okružní pila Formátovací pila ve třídě PREMIUM, která splní všechna očekávání Jedinečné detaily, prvotřídní zpracování a excelentní komfort obsluhy. Výměna nástrojů i dělícího klínu bez nutnosti potřeby nařadí Digitální zobrazení polohy pravítka výložníku, vždy dostatečná podpěra dílců díky výložníku Format-4 X-Roll digi-compensation : Digitální odečet polohy posuvného dorazu s automatickou délkovou kompenzací Zásobník pro 5 pilových kotoučů Odsuvný horní odsávací kryt Řízení polohy x-motion - CNC řízení pilové jednotky s LCD dotykovou barevnou obrazovkou 5,7 (145 mm) v ovládacím panelu ve výšce očí Předřezová jednotka Control (na přání), stavitelná ve třech osách a s parkovací pozicí Výložník X-Roll s digi-kompenzací F O R M A T LET F O R M A T 6 LET - 4 Z Á R U K A Z Á R U K A na X-Roll, systém formátovacích a čepovacích stolů! na Easy-Glide, vedení náklopných segmentů Format-4! kappa 550 e-motion kappa 550 x-motion kappa 550 kappa 400 x-motion kappa 400 CS 01/2012 FORMAT-4 Maschinenbau KR-Felder-Straße 1 A-6060 HALL in Tirol AUSTRIA Tel. +43 (0) 52 23/ Fax +43 (0) 52 23/ Vyobrazené stroje mohou obsahovat v některých případech i výbavu na přání. Pro přesné technické vybavení s příslušným oceněním si vyžádejte aktuální nabídku. Změny technických údajů, chyby v sazbě a tiskové chyby jsou vždy vyhrazeny.
