Ventilátory do kruhového potrubí

Transkript

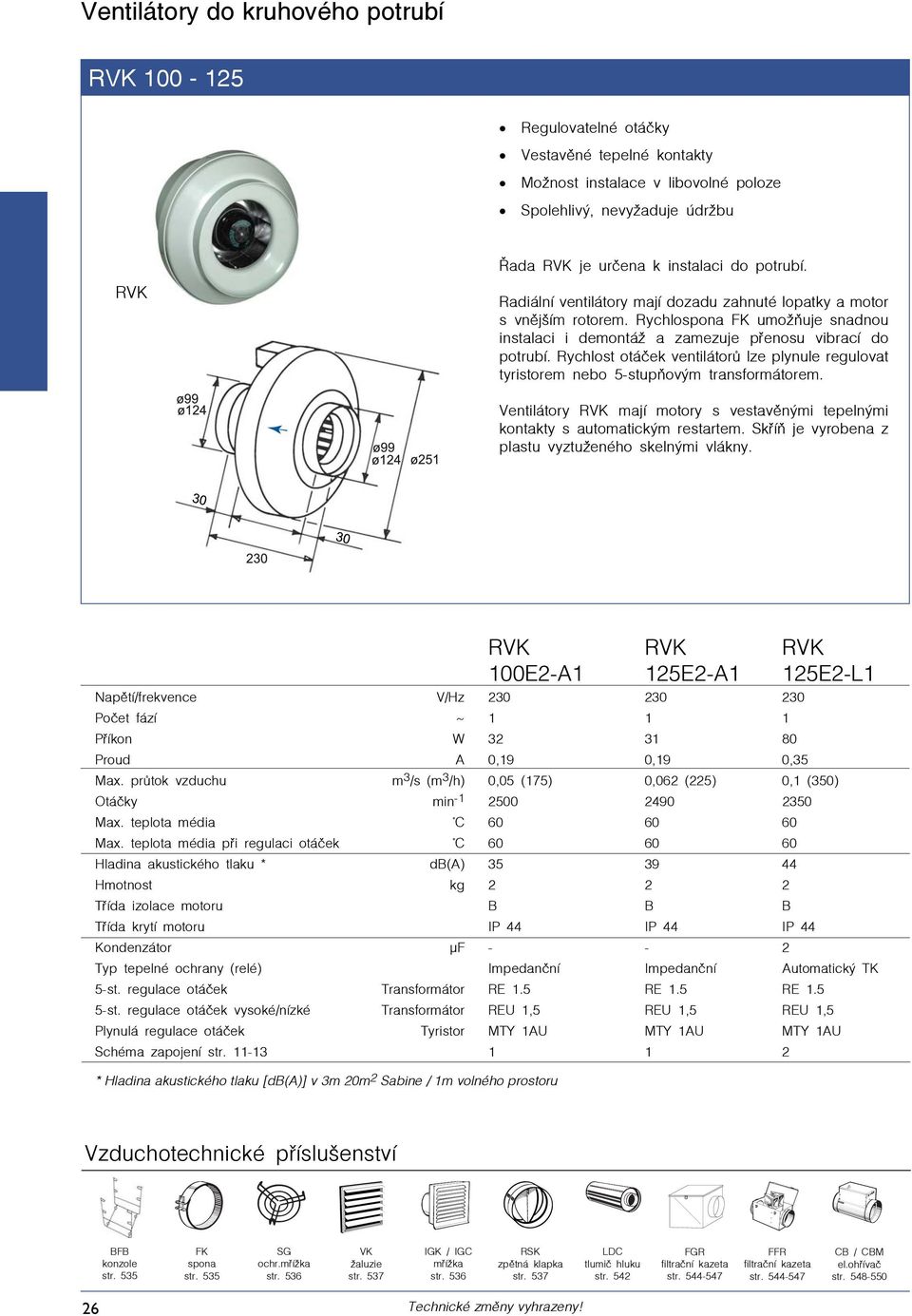

1 RVK Regulovatelné otáčky Vestavěné tepelné kontakty Možnost instalace v libovolné poloze Spolehlivý, nevyžaduje údržbu RVK Řada RVK je určena k instalaci do potrubí. Radiální ventilátory mají dozadu zahnuté lopatky a motor s vnějším rotorem. Rychlospona FK umožňuje snadnou instalaci i demontáž a zamezuje přenosu vibrací do potrubí. Rychlost otáček ventilátorů lze plynule regulovat tyristorem nebo 5-stupňovým transformátorem. Ventilátory RVK mají motory s vestavěnými tepelnými kontakty s automatickým restartem. Skříň je vyrobena z plastu vyztuženého skelnými vlákny. RVK RVK RVK 100E2-A1 125E2-A1 125E2-L1 Napětí/frekvence V/Hz Počet fází ~ Příkon W Proud A 0,19 0,19 0,35 Max. průtok vzduchu m 3 /s (m 3 /h) 0,05 (175) 0,062 (225) 0,1 (350) Otáčky min Max. teplota média C Max. teplota média při regulaci otáček C Hladina akustického tlaku * db(a) Hmotnost kg Třída izolace motoru B B B Třída krytí motoru IP 44 IP 44 IP 44 Kondenzátor µf Typ tepelné ochrany (relé) Impedanční Impedanční Automatický TK 5-st. regulace otáček Transformátor RE 1.5 RE 1.5 RE st. regulace otáček vysoké/nízké Transformátor REU 1,5 REU 1,5 REU 1,5 Plynulá regulace otáček Tyristor MTY 1AU MTY 1AU MTY 1AU Schéma zapojení str * Hladina akustického tlaku [db(a)] v 3m 20m 2 Sabine / 1m volného prostoru Vzduchotechnické pøíslušenství BFB konzole FK spona SG ochr.mřížka VK žaluzie IGK / IGC mřížka RSK zpětná klapka LDC tlumiè hluku str. 542 FGR FFR CB / CBM el.ohřívaè str Technické zmìny vyhrazeny!

2 RVK 100E2-A1 L wa Potrubí db(a) L wa Okolí db(a) s tlumičem LDC L wa Potrubí db(a) Podmínky během měření: q v = 0,026 m 3 /s, P s = 100 Pa RVK 125E2-A1 L wa Potrubí db(a) L wa Okolí db(a) s tlumičem LDC L wa Potrubí db(a) Podmínky během měření: q v = 0,03 m 3 /s, P s = 100 Pa RVK 125E2-L1 L wa Potrubí db(a) L wa Okolí db(a) s tlumičem LDC L wa Potrubí db(a) Podmínky během měření: q v = 0,09 m 3 /s, P s = 14 Pa Elektrické pøíslušenství VBC str VBF str CWK vodní chladiè str REV revizní vypínač str. 514 RE, REU transformátor str MTY tyristor str. 511 Technické zmìny vyhrazeny! 27

3 RVK 150, RVK 160 Regulovatelné otáčky Vestavěné tepelné kontakty Možnost instalace v libovolné poloze Spolehlivý, nevyžaduje údržbu Řada RVK je určena k instalaci do potrubí. Radiální ventilátory mají dozadu zahnuté lopatky a motor s vnějším rotorem. Rychlospona FK umožňuje snadnou instalaci i demontáž a zamezuje přenosu vibrací do potrubí. Rychlost otáček ventilátorů lze plynule regulovat tyristorem nebo 5-stupňovým transformátorem. Ventilátory RVK mají motory s vestavěnými tepelnými kontakty s automatickým restartem. Skříň je vyrobena z plastu vyztuženého skelnými vlákny. RVK 150E2-A1 RVK 150E2-L1 RVK 160E2-A1 RVK 160E2-L1 Napětí/frekvence V/Hz Počet fází ~ 1 1 Příkon W Proud A 0,36 0,51 Max. průtok vzduchu m 3 /s (m 3 /h) 0,12 (420) 0,18 (660) Otáčky min Max. teplota média C Max. teplota média při regulaci otáček C Hladina akustického tlaku * db(a) Hmotnost kg 3 4,7 Třída izolace motoru B B Třída krytí motoru IP 44 IP 44 Kondenzátor µf 2 3 Typ tepelné ochrany (relé) Automatický TK Automatický TK 5-st. regulace otáček RE 1,5 RE 1,5 5-st. regulace otáček vysoké/nízké REU 1,5 REU 1,5 Plynulá regulace otáček MTY 1AU MTY 1AU Schéma zapojení str * Hladina akustického tlaku [db(a)] v 3m 20m 2 Sabine / 1m volného prostoru Vzduchotechnické pøíslušenství BFB konzole FK spona SG ochr.mřížka VK žaluzie IGK / IGC mřížka RSK zpětná klapka LDC tlumiè hluku str. 542 FGR FFR CB / CBM el.ohřívaè str Technické zmìny vyhrazeny!

4 RVK 150/160E2-A1 RVK 150/160E2-L1,,,,, RVK 150/160E2-A1 L wa Potrubí db(a) L wa Okolí db(a) s tlumičem LDC L wa Potrubí db(a) Podmínky během měření: q v = 0,06 m 3 /s, P s = 200 Pa RVK 150/160E2-L1 L wa Potrubí db(a) L wa Okolí db(a) s tlumičem LDC L wa Potrubí db(a) RVK 150/160E2-A1 / 150/160E2-L1 * * * RVK φ149 Podmínky během měření: q v = 0,07 m 3 /s, P s = 301 Pa Elektrické pøíslušenství VBC str VBF str CWK vodní chladiè str REV revizní vypínač str. 514 RE, REU transformátor str MTY tyristor str. 511 Technické zmìny vyhrazeny! 29

5 RVK 200 Regulovatelné otáčky Vestavěné tepelné kontakty Možnost instalace v libovolné poloze Spolehlivý, nevyžaduje údržbu Řada RVK je určena k instalaci do potrubí. Radiální ventilátory mají dozadu zahnuté lopatky a motor s vnějším rotorem. Rychlospona FK umožňuje snadnou instalaci i demontáž a zamezuje přenosu vibrací do potrubí. Rychlost otáček ventilátorů lze plynule regulovat tyristorem nebo 5-stupňovým transformátorem. Ventilátory RVK mají motory s vestavěnými tepelnými kontakty s automatickým restartem. Skříň je vyrobena z plastu vyztuženého skelnými vlákny. RVK 200E2-A1 RVK 200E2-L1 Napětí/frekvence V/Hz Počet fází ~ 1 1 Příkon W Proud A 0,51 0,76 Max. průtok vzduchu m 3 /s (m 3 /h) 0,21 (750) 0,26 (950) Otáčky min Max. teplota média C Max. teplota média při regulaci otáček C Hladina akustického tlaku * db(a) Hmotnost kg 4 4,5 Třída izolace motoru B B Třída krytí motoru IP 44 IP 44 Kondenzátor µf 3 4 Typ tepelné ochrany (relé) Automatický TK Automatický TK 5-st. regulace otáček RE 1,5 RE 1,5 5-st. regulace otáček vysoké/nízké REU 1,5 REU 1,5 Plynulá regulace otáček MTY 1AU MTY 1AU Schéma zapojení str * Hladina akustického tlaku [db(a)] v 3m 20m 2 Sabine / 1m volného prostoru Vzduchotechnické pøíslušenství BFB konzole FK spona SG ochr.mřížka VK žaluzie IGK / IGC mřížka RSK zpětná klapka LDC tlumiè hluku str. 542 FGR FFR CB / CBM el.ohřívaè str Technické zmìny vyhrazeny!

6 ,,,,,,,,,,, RVK 200E2-A1 L wa Potrubí db(a) L wa Okolí db(a) s tlumičem LDC L wa Potrubí db(a) RVK 200E2-A1 / 200E2-L1 Podmínky během měření: q v = 0,085 m 3 /s, P s = 300 Pa RVK 200E2-L1 L wa Potrubí db(a) L wa Okolí db(a) s tlumičem LDC L wa Potrubí db(a) Podmínky během měření: q v = 0,12 m 3 /s, P s = 350 Pa Elektrické pøíslušenství VBC str VBF str CWK vodní chladiè str REV revizní vypínač str. 514 RE, REU transformátor str MTY tyristor str. 511 Technické zmìny vyhrazeny! 31

7 RVK 250 Regulovatelné otáčky Vestavěné tepelné kontakty Možnost instalace v libovolné poloze Spolehlivý, nevyžaduje údržbu Řada RVK je určena k instalaci do potrubí. Radiální ventilátory mají dozadu zahnuté lopatky a motor s vnějším rotorem. Rychlospona FK umožňuje snadnou instalaci i demontáž a zamezuje přenosu vibrací do potrubí. Rychlost otáček ventilátorů lze plynule regulovat tyristorem nebo 5-stupňovým transformátorem. Ventilátory RVK mají motory s vestavěnými tepelnými kontakty s automatickým restartem. Skříň je vyrobena z plastu vyztuženého skelnými vlákny. RVK 250E2-A1 RVK 250E2-L1 Napětí/frekvence V/Hz Počet fází ~ 1 1 Příkon W Proud A 0,51 0,76 Max. průtok vzduchu m 3 /s (m 3 /h) 0,22 (760) 0,28 (1020) Otáčky min Max. teplota média C Max. teplota média při regulaci otáček C Hladina akustického tlaku * db(a) Hmotnost kg 5 5,2 Třída izolace motoru B B Třída krytí motoru IP 44 IP 44 Kondenzátor µf 3 4 Typ tepelné ochrany (relé) Automatický TK Automatický TK 5-st. regulace otáček RE 1,5 RE 1,5 5-st. regulace otáček vysoké/nízké REU 1,5 REU 1,5 Plynulá regulace otáček MTY 1AU MTY 1AU Schéma zapojení str * Hladina akustického tlaku [db(a)] v 3m 20m 2 Sabine / 1m volného prostoru Vzduchotechnické pøíslušenství BFB konzole FK spona SG ochr.mřížka VK žaluzie IGC mřížka RSK zpětná klapka LDC tlumiè hluku str. 542 FGR FFR CB / CBM el.ohřívaè str Technické zmìny vyhrazeny!

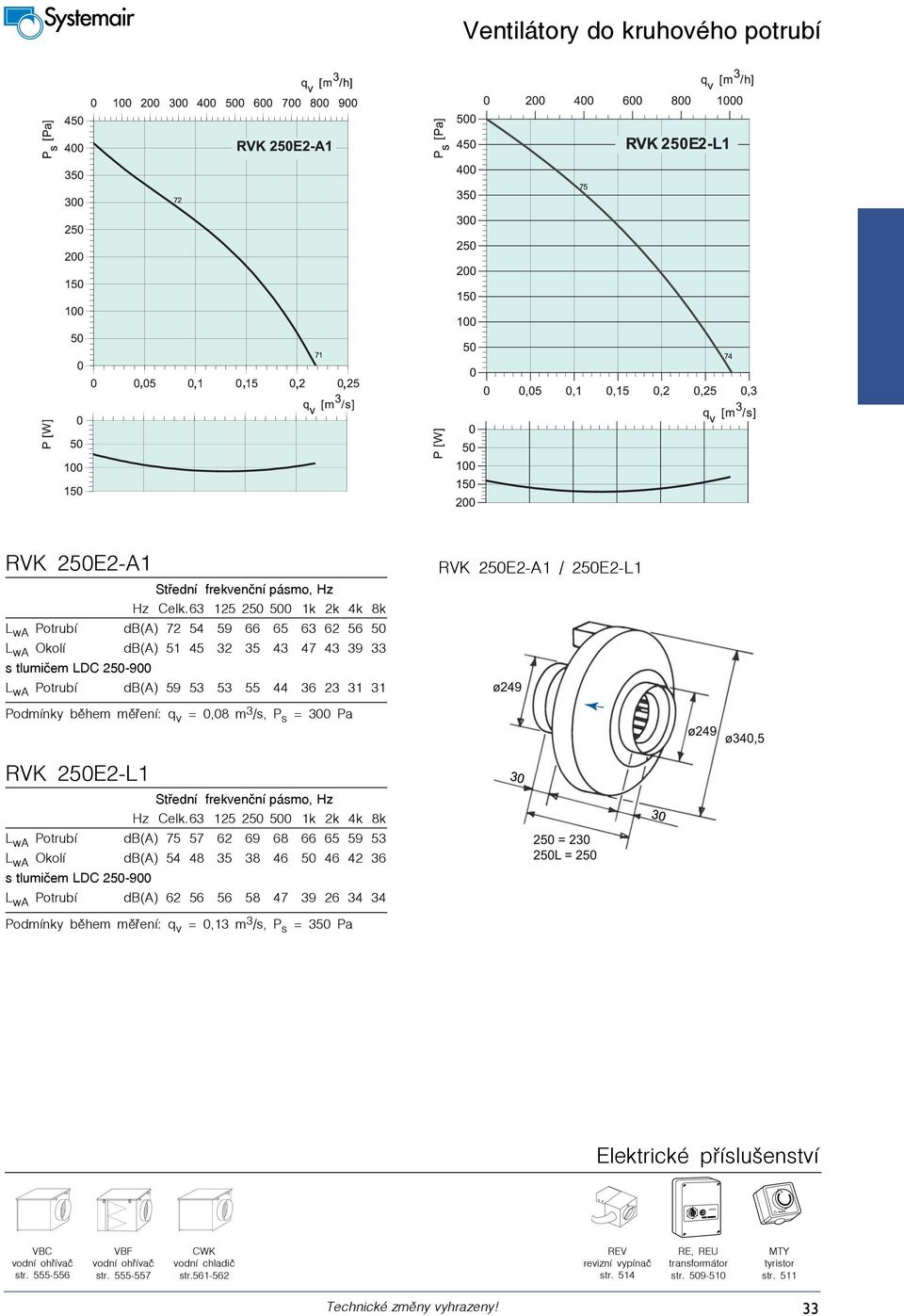

8 ,,,,, RVK 250E2-A1 L wa Potrubí db(a) L wa Okolí db(a) s tlumičem LDC L wa Potrubí db(a) RVK 250E2-A1 / 250E2-L1 Podmínky během měření: q v = 0,08 m 3 /s, P s = 300 Pa RVK 250E2-L1 L wa Potrubí db(a) L wa Okolí db(a) s tlumičem LDC L wa Potrubí db(a) Podmínky během měření: q v = 0,13 m 3 /s, P s = 350 Pa Elektrické pøíslušenství VBC str VBF str CWK vodní chladiè str REV revizní vypínač str. 514 RE, REU transformátor str MTY tyristor str. 511 Technické zmìny vyhrazeny! 33
