Závěrečná zpráva leden 2012

Transkript

1 Závěrečná zpráva leden 2012

2 Obsah: I. IDENTIFIKACE A SPECIFIKACE... 3 II. DESKRIPCE LOKALITY... 3 III. PODKLADY POUŽITÉ PRO TUTO ZPRÁVU... 3 IV. PLATNÁ LEGISLATIVA V OBLASTI OCHRANY OVZDUŠÍ... 4 V. POUŽITÉ MĚŘICÍ POSTUPY A ZAJIŠTĚNÍ KVALITY Použité měřící postupy Technické specifikace použitých přístrojů Zajištění kvality - systém jakosti...5 VI. METODIKA Měření Měřené parametry kvality ovzduší...5 VII. NAMĚŘENÉ HODNOTY... 5 Jednotlivé naměřené hodnoty jsou uvedeny v příloze č. 2 v přiložených akreditovaných protokolech o měření....5 VIII. ZÁVĚRY... 7 IX. PŘÍLOHY Fotodokumentace z měření...12 Strana 2 z 16

3 Cílem této zprávy je vyhodnotit měření kvality ovzduší realizované Zdravotním ústavem se sídlem v Ostravě v roce 2011 v Čelakovicích. I. IDENTIFIKACE A SPECIFIKACE Zadání: Vyhodnocení hodnot znečištění ovzduší naměřených ve vybraných 5 lokalitách v Čelakovicích a jejich interpretace Objednatel: Město Čelákovice Nám. 5. Května Čelákovice II. DESKRIPCE LOKALITY Město Čelákovice vybudované při levém břehu Labe, leží nedaleko hlavního města Prahy. Jeho součástí jsou původně samostatné obce Sedlčánky a Záluží a také osada Císařská Kuchyně. Celé město má dnes obyvatel. Leží na ploše ha v nadmořské výšce 184 m.n.m. Obr. č. 1 Čelákovice lokální vazby (schematicky šedou šipkou znázorněno dlouhodobě převládající JZ větrné proudění) [zdroj: III. PODKLADY POUŽITÉ PRO TUTO ZPRÁVU Strana 3 z 16

4 Výsledky měření hmotnostních koncentrací základních (SO 2, NO/NO 2 /NO X, CO, O 3, PM 10 ) znečišťujících látek v pěti vybraných lokalitách; doplněné průběžně sledovanými hodnotami aerosolových částic frakcí PM 2,5 a PM 1,0, mikroklimatických faktorů (teplota, tlak, relativní vlhkost, směr a rychlost větru) realizovaného Zdravotním ústavem se sídlem v Ostravě v období až IV. PLATNÁ LEGISLATIVA V OBLASTI OCHRANY OVZDUŠÍ Nařízení vlády č. 597/2006 Sb. o sledování a vyhodnocování kvality ovzduší, kde jsou pro venkovní ovzduší přílohou č. 1 stanoveny imisní limity. Znečišťující látka Časový Hodnota IL Poznámka/další kritéria plnění ročního imisního interval (µg/m 3 ) limitu oxid siřičitý SO 2 24 hod 125 nesmí být překročena více jak 3krát/rok 1 hod 350 nesmí být překročena více jak 24krát/rok suspendované částice frakce rok 40 - PM hod 50 nesmí být překročena více jak 35krát/rok oxid dusičitý NO 2 rok 40-1 hod 200 nesmí být překročena více jak 18krát/rok oxid uhelnatý CO 8 hodin maximální 8hod. klouzavý průměr benzen C 6 H 6 rok 5 - ozón O 3 8 hodin 120 Maximální 8hod. klouzavý průměr, nesmí být překročena více jak 25krát/rok, v průměru za tři roky olovo Pb rok 0,5 - Pro další látky jsou hodnoty stanovené formou cílového imisního limitu kadmium Cd rok 0,005 arsen As rok 0,006 nikl Ni rok 0,020 benzo[a]pyren (BaP) rok 0,001 Ve frakci PM 10 Hodnoty jsou uvedeny v µg/m 3, standardní podmínky přepočtu objemových na hmotnostní koncentrace jsou definovány jako 293,15 o K a atmosférický tlak 1,01325*10 5 Pa. V. POUŽITÉ MĚŘICÍ POSTUPY A ZAJIŠTĚNÍ KVALITY 1. Použité měřící postupy Použité postupy měření, odběru vzorků ovzduší a analytického stanovení patří mezi referenční metody určené pro měření kvality venkovního ovzduší uvedené v: - Nařízení vlády č. 597/2006 Sb. příloha č. 6 - Souboru metodických předpisů pro měření kvality ovzduší ČHMÚ z roku Technické specifikace použitých přístrojů - Měření koncentrace CO (APMA-350E, Horiba), nedispersní absorbce v infračervené oblasti - Měření koncentrace SO 2 (APSA-370, Horiba, ultrafialová fluorescence - Měření koncentrace O 3 (APOA-370, Horiba), absorbce v ultrafialové oblasti - Měření koncentrace NO, NO 2, NO X (APNA-370, Horiba), chemiluminiscence - Měření prašnosti PM 10 /PM 2,5 /PM 1,0 ), (GRIMM 180), rozptyl světla - Rychlost větru (Windsonic), rychlost ultrazvukových vln - Směr větru (Windsonic), rychlost ultrazvukových vln - Teplota (Thies Clima), termočlánek - Relativní vlhkost (Thies Clima), vlhkostní čidlo - Barometrický tlak (Thies Clima), teplotně kompenzovaný aneroid Strana 4 z 16

5 3. Zajištění kvality - systém jakosti Všechny použité metody jsou akreditované národním akreditačním orgánem ČIA o.p.s. Praha (č. osvědčení 561/2011, č. akreditované laboratoře ) v systému jakosti dle ČSN EN ISO/IEC , metody a postupy jsou popsány standardními operačními postupy (SOP), které vycházejí z platných normativů, předpisů a EPA metod. Metody jsou exaktně validovány a průběžně ověřovány mezilaboratorními porovnávacími zkouškami. VI. METODIKA 1. Měření Z podkladů je zřejmý zásadní mikroklimatický charakter lokality - převaha jihozápadního proudění větru, střední průmyslové zdroje doprovázené střední úrovní dopravní zátěže a emisemi z malých lokálních zdrojů. Režim sledování kvality ovzduší byl proto založen na kontinuálním měření mobilní jednotkou ZÚ Ostrava na vybraných/vytipovaných lokalitách (viz. fotodokumentace v příloze č. 1). Vybrána byla tato místa: - MM1 (měřen 1. až ) MŠ v Přístavní ulici (viz fotodokumentace v příloze 1), předměstská průmyslová lokalita (Kovohutě), rovinný terén, GPS 50 o N a 14 o E. V době měření návětrná strana průmyslového zdroje Kovohutě. - MM2 (měřen 8. až ) na křižovatce Polské a Chodské ulice (viz fotodokumentace v příloze 1), městská pozaďová lokalita (nízká úroveň dopravní zátěže, lokální topeniště), rovinný terén, GPS 50 o N a 14 o E. V blízkosti průmyslového zdroje. V době měření závětrná strana průmyslového zdroje Kovohutě. - MM3 (měřen 15. až ) Zeyerova ulice (viz fotodokumentace v příloze 1), městská pozaďová/částečně průmyslová lokalita (nízká úroveň dopravní zátěže, CZT, TOS), rovinný terén, GPS 50 o N a 14 o E. V době měření návětrná strana průmyslového zdroje TOS. - MM4 (měřen 22. až ) V Prokopě (viz fotodokumentace v příloze 1), městská pozaďová/částečně (návětrná strana) průmyslová lokalita (nízká úroveň dopravní zátěže, CZT, TOS), rovinný terén, GPS 50 o N a 14 o E. V době měření spíše závětrná strana průmyslového zdroje TOS. - MM5 (měřen až ) Masarykova ulice 93, (viz fotodokumentace v příloze 1), městská pozaďová dopravní lokalita (střední úroveň dopravní zátěže, CZT), rovinný terén, GPS 50 o N a 14 o E. V době měření ovlivněna emisemi z okolních městských komunikací. Vybraná místa pro měření respektovala požadavky na měřicí místa definované v Nařízení vlády č. 597/2006 Sb. v příloze č. 4 - umístění bodů vzorkování (míst měření) pro stacionární měření a požadavky provozního řádu SIS z roku Měřené parametry kvality ovzduší Ve vybraných lokalitách byly v týdenním režimu (1. až , 8. až , 15. až , 22. až a až ) měřeny 1 hodinové koncentrace vybraných parametrů kvality venkovního ovzduší a mikroklimatické faktory (tlak, teplota, směr a rychlost větru, relativní vlhkost). VII. NAMĚŘENÉ HODNOTY Jsou uvedeny v protokolu z měření, který byl předán. Strana 5 z 16

6 Vytipovaná měřicí místa tvoří v Čelákovicích pás položený ve směru západ-východ Obr. č. 2 Vybraná místa měření kvality ovzduší v Čelakovicích (zvýrazněny průmyslové objekty Kovohutě a TOS) [zdroj: Google Earth] Strana 6 z 16

7 VIII. ZÁVĚRY - Převládající směr větrného proudění v oblasti v době měření byl proměnlivý, rychlost větru se v období až pohybovala v maximech do 1 až 1,5 m/s s častou rychlostí větrného proudění < 0,5 m/s (to lze hodnotit víceméně jako bezvětří až nepříznivé rozptylové podmínky), až v posledním měřeném intervalu na přelomu listopadu a prosince 2011 překročila i 2,5 m/s. Obr. č. 3 větrné růžice platné pro proměřované lokality Střední naměřené 24 hodinové hodnoty: Strana 7 z 16

8 Naměřené hodnoty lze hodnotit ve dvou úrovních. Tou první je překročení či nenaplnění platných imisních limitů stanovených NV. č. 597/2006 Sb. - Z naměřených hodnot je zřejmé, že právě prach frakce PM 10 byl znečišťující látkou, která v průběhu měření ve všech lokalitách dosahovala nebo dokonce překročila hodnotu imisního limitu (50 µg/m 3 /24 hodin). Celkově byl z 35 měřicích dnů imisní limit stanovený pro suspendované částice frakce PM 10 překročen 24 krát. Maximální naměřená 24 hodinová hodnota byla 175 µg/m 3 (bod č. 1), maximální hodinová koncentrace 377 µg/m 3 (bod č. 2). - Z ostatních měřených látek se pouze, a to spíše lokálně (měřící místo č. 5 křižovatka s vyšší dopravní zátěží) nebo v rámci nepříznivých rozptylových podmínek, objevovaly mírně zvýšené hodnoty oxidů dusíku. Hodinový limit (200 µg/m 3 NO 2 /60 minut) ale nebyl v průběhu měření naplněn více jak z 30 % - maximální měřené hodinové koncentrace nepřekročily 60 µg/m 3. Strana 8 z 16

9 Druhou možností je posouzení návaznosti měřených hodnot na aktuální rozptylové podmínky v oblasti, respektive v ČR. V listopadu 2011 bylo poměrně dlouhodobé (až 14 dní) nepříznivých rozptylových podmínek inverze plošného charakteru. V nejbližším okolí Čelákovic jsou dvě automatické měřicí stanice provozované ČHMÚ v Brandýse n/labem a v Mladé Boleslavi. I pokud pomineme mírně specifické umístění jednotlivých stanic a jejich význam pro lokální representativnost pak: o stanice v Brandýse n/labem měřila v období od do (tj. po ukončení nepříznivých rozptylových podmínek) hmotnostní koncentrace PM 10 s průměrnou hodnotou 32 µg/m 3, maximální 24 hodinová hodnota v tomto období byla 47 µg/m 3, minimální 16 µg/m 3. o ze stanice v Mladé Boleslavi jsou k dispozici data za období od do (tj. za nepříznivých rozptylových podmínek), když střední hodnota za dané období byla 81 µg/m 3, maximální 24 hodinová hodnota byla 142 µg/m 3, minimální µg/m 3. Jedná se tedy o podobný průběh hodnot, jaký byl nalezen, s výjimkou prvního měřeného týdne (1. až na měřicím místě č. 1 pravděpodobně významněji ovlivněném blízkým průmyslovým zdrojem v souvislosti s omezeným prouděním vzduchu), na ostatních místech v Čelákovicích je tedy více než pravděpodobné, že se v tomto případě zkombinoval vliv plošně působících nepříznivých rozptylových podmínek (meteorologické situace) s emisemi z okolních méně významných zdrojů znečištění ovzduší. Tomu nasvědčuje i průběh 24 hodinových hodnot PM 10 a průběh hodnot frakcí PM 1,0, PM 1,0 - PM 2,5 a PM 2,5 - PM 10 (viz obr. č. 4 a 5). Je na nich zřetelně identifikovatelný zásadní zlom v průběhu měřených hodnot v období vlivu nepříznivých rozptylových podmínek a po skončení inverze. Obr. č. 4 průběh hodnot frakcí PM 1,0, PM 1,0 - PM 2,5 a PM 2,5 - PM 10 v Čelákovicích v období až Strana 9 z 16

10 Obr. č. 5 průběh 24 hodinových hodnot PM 10 v Čelákovicích v období až Strana 10 z 16

11 IX. PŘÍLOHY Strana 11 z 16

12 1. Fotodokumentace z měření MM1 - MŠ Přístavní ČELÁKOVICE AŽ ZÁVĚREČNÁ ZPRÁVA typ vzorku: volné ovzduší umístění odb. místa: v areálu mateřské školy terén: roviná porost: řídce rostoucí stromy zástavba: naproti mateřské školy areál Kovohutě doprava: bez dopravy průmysl: areál Kovohutě počasí: oblačno až zataženo GPS souřadnice:50 10'14.427"N, 14 45'56.419"E Strana 12 z 16

13 MM2 - roh ul. Polské a Chodské typ vzorku: volné ovzduší umístění odb. místa: v zahradě rodinného domu terén: rovina porost: bez porostu zástavba:rodinné domy doprava: minimální průmysl: areál Kovohutě počasí: zataženo GPS souřadnice: 50 10'2.809"N, 14 46'0.714"E Strana 13 z 16

14 MM3 - ul. Zeyera typ vzorku: volné ovzduší umístění odb. místa: na parkovišti před firmou Qbyt terén: rovina porost: bez porostu zástavba: panelové domy doprava: parkoviště průmysl: areál TOS počasí: zataženo GPS souřadnice: 50 9'33.495"N, 14 44'39.940"E Strana 14 z 16

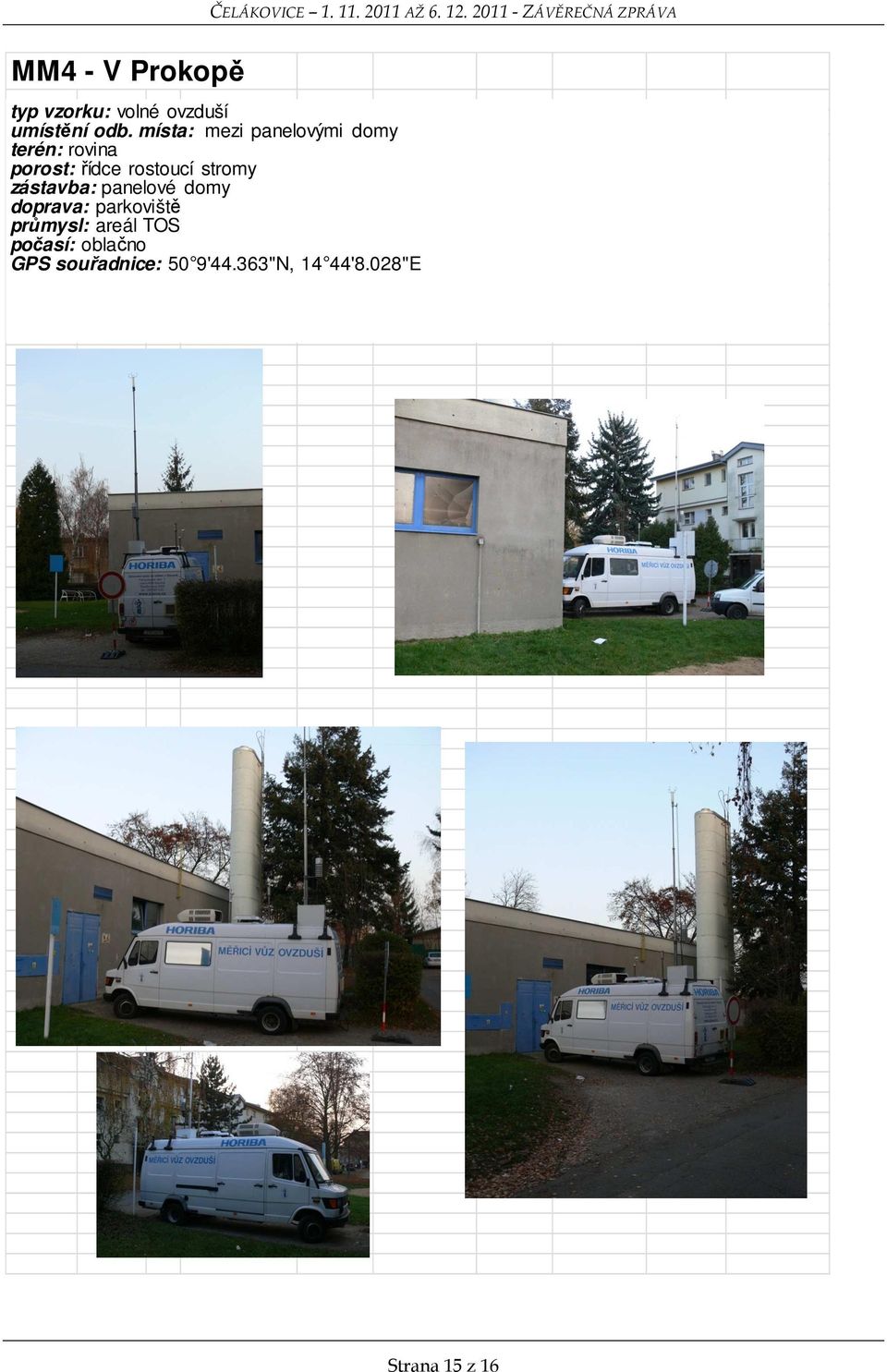

15 MM4 - V Prokopě typ vzorku: volné ovzduší umístění odb. místa: mezi panelovými domy terén: rovina porost: řídce rostoucí stromy zástavba: panelové domy doprava: parkoviště průmysl: areál TOS počasí: oblačno GPS souřadnice: 50 9'44.363"N, 14 44'8.028"E Strana 15 z 16

16 MM5 - křižovatka u lékarny Erika typ vzorku: volné ovzduší umístění odb. místa: na chodníku u lékáry Erika terén: rovina porost: bez porostu zástavba: rodinné domy doprava: frekventová křižovatka průmysl: bez průmyslu počasí: oblačno až jasno GPS souřadnice: 50 9'43.053"N, 14 45'15.242"E Strana 16 z 16
