1 NÁVOD K OBSLUZE PÁSOVÁ BRUSKA MINI 400 W S1TYH13

2 VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY VAROVÁNÍ! Přečtěte si všechny pokyny a porozumějte jim. Při nedodržení jakéhokoli následujícího pokynu může dojít k úrazu elektrickým proudem, k požáru nebo k vážnému zranění osob. USCHOVEJTE TYTO POKYNY 1. Pracovní prostor udržujte čistý a dobře osvětlený. Přeplněné a temné prostory přivolávají nehody. 2. Nepracujte s elektrickým nářadím ve výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. Při provozu elektrického nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. 3. Elektrické nářadí nevystavujte dešti nebo nadměrné vlhkosti. Voda v elektrickém nářadí zvyšuje nebezpečí úrazu elektrickým proudem. 4. Je-li elektrické nářadí v provozu, musí se okolostojící osoby, děti a návštěvníci zdržovat v bezpečné vzdálenosti. V důsledku odvedení pozornosti můžete ztratit kontrolu nad nářadím. 5. Nepřetěžujte brusku. Nářadí nechejte běžet v přiměřených otáčkách. Při příliš vysokém přítlaku dojde k přetížení a motor se zpomalí, což bude mít za následek neúčinné broušení a může dojít k poškození motoru. 6. Používejte pouze příslušenství, které je pro váš model doporučeno výrobcem. Příslušenství, které může být vhodné pro jedno nářadí, může být nebezpečné, když se použije u jiného nářadí. 7. Vhodně se oblékejte. Nenoste volný oděv a šperky. Dlouhé vlasy schovejte pod vhodnou pokrývku. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být těmito částmi zachyceny. 8. Používejte ochranné prostředky. Vždy používejte ochranu zraku. Vyžadují-li to pracovní podmínky, používejte respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu a ochranu sluchu. Obyčejné nebo sluneční brýle NEJSOU ochranou zraku. 9. S napájecím kabelem zacházejte opatrně. Při odpojování ze sítě netahejte za kabel, ani tento kabel nepoužívejte k přenášení nářadí. Kabel udržujte daleko od zdrojů tepla, ostrých hran a pohybujících se částí. Pokud zjistíte, že jsou napájecí kabely poškozeny, okamžitě je vyměňte. Poškozené kabely představují zvýšené riziko úrazu elektrickým proudem 10. K zajištění a upnutí obrobku k pevné podložce používejte svorky a jiný vhodný způsob upnutí. Pokud budete obrobek držet pouze v ruce nebo přitisknut k tělu, může to vést ke ztrátě kontroly. 11. Nepřeceňujte své schopnosti. Vždy udržujte správný postoj a rovnováhu. Správný postoj a rovnováha umožňuje lepší kontrolu nářadí v neočekávané situaci.

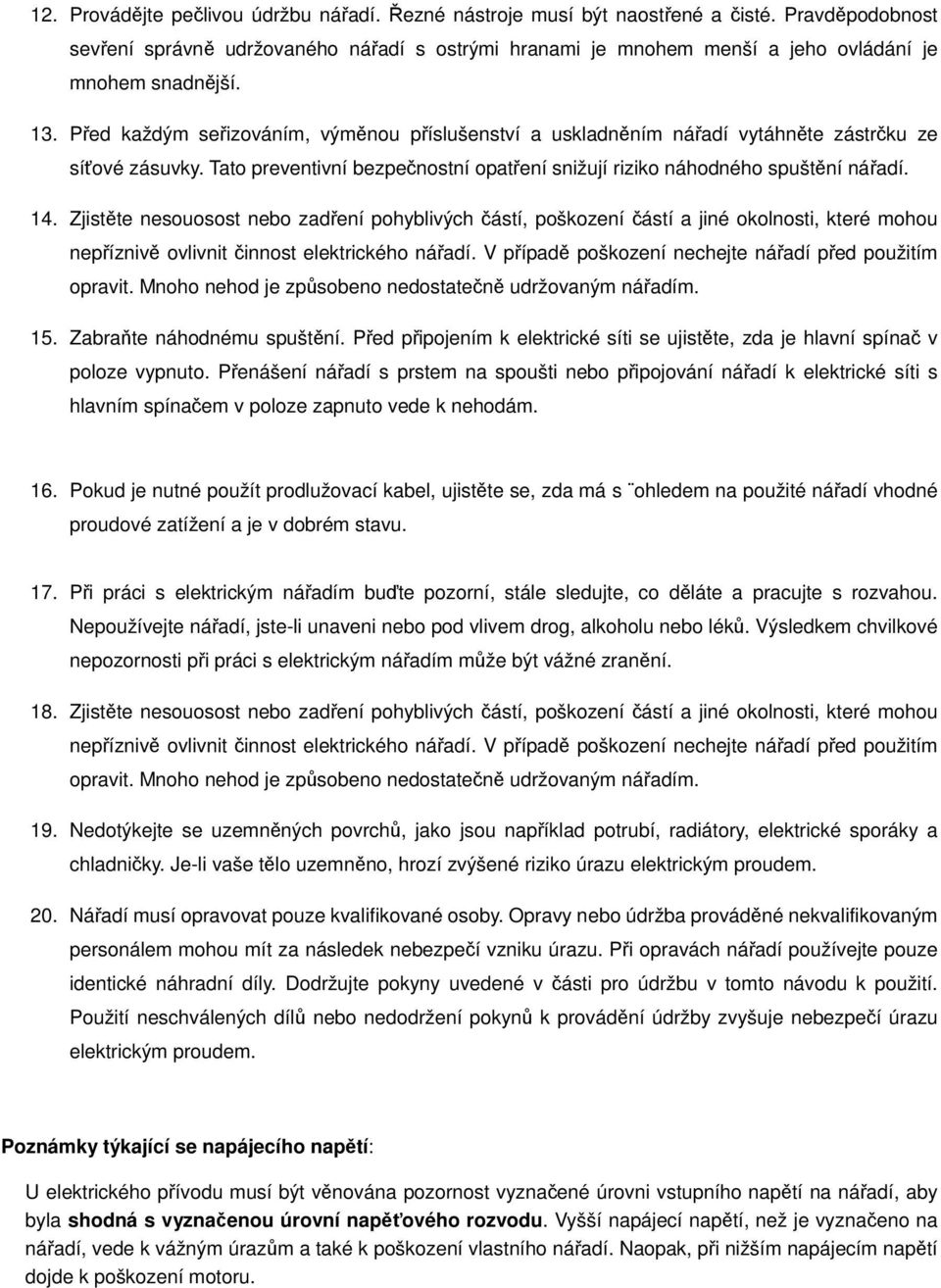

3 12. Provádějte pečlivou údržbu nářadí. Řezné nástroje musí být naostřené a čisté. Pravděpodobnost sevření správně udržovaného nářadí s ostrými hranami je mnohem menší a jeho ovládání je mnohem snadnější. 13. Před každým seřizováním, výměnou příslušenství a uskladněním nářadí vytáhněte zástrčku ze síťové zásuvky. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. 14. Zjistěte nesouosost nebo zadření pohyblivých částí, poškození částí a jiné okolnosti, které mohou nepříznivě ovlivnit činnost elektrického nářadí. V případě poškození nechejte nářadí před použitím opravit. Mnoho nehod je způsobeno nedostatečně udržovaným nářadím. 15. Zabraňte náhodnému spuštění. Před připojením k elektrické síti se ujistěte, zda je hlavní spínač v poloze vypnuto. Přenášení nářadí s prstem na spoušti nebo připojování nářadí k elektrické síti s hlavním spínačem v poloze zapnuto vede k nehodám. 16. Pokud je nutné použít prodlužovací kabel, ujistěte se, zda má s ohledem na použité nářadí vhodné proudové zatížení a je v dobrém stavu. 17. Při práci s elektrickým nářadím buďte pozorní, stále sledujte, co děláte a pracujte s rozvahou. Nepoužívejte nářadí, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Výsledkem chvilkové nepozornosti při práci s elektrickým nářadím může být vážné zranění. 18. Zjistěte nesouosost nebo zadření pohyblivých částí, poškození částí a jiné okolnosti, které mohou nepříznivě ovlivnit činnost elektrického nářadí. V případě poškození nechejte nářadí před použitím opravit. Mnoho nehod je způsobeno nedostatečně udržovaným nářadím. 19. Nedotýkejte se uzemněných povrchů, jako jsou například potrubí, radiátory, elektrické sporáky a chladničky. Je-li vaše tělo uzemněno, hrozí zvýšené riziko úrazu elektrickým proudem. 20. Nářadí musí opravovat pouze kvalifikované osoby. Opravy nebo údržba prováděné nekvalifikovaným personálem mohou mít za následek nebezpečí vzniku úrazu. Při opravách nářadí používejte pouze identické náhradní díly. Dodržujte pokyny uvedené v části pro údržbu v tomto návodu k použití. Použití neschválených dílů nebo nedodržení pokynů k provádění údržby zvyšuje nebezpečí úrazu elektrickým proudem. Poznámky týkající se napájecího napětí: U elektrického přívodu musí být věnována pozornost vyznačené úrovni vstupního napětí na nářadí, aby byla shodná s vyznačenou úrovní napěťového rozvodu. Vyšší napájecí napětí, než je vyznačeno na nářadí, vede k vážným úrazům a také k poškození vlastního nářadí. Naopak, při nižším napájecím napětí dojde k poškození motoru.

4 Doplněk bezpečnostních předpisů 1. Při používání řezných nástrojů v místech se skrytým vedením nebo v blízkosti vlastního napájecího kabelu kontakt s vodičem pod napětím způsobí přenos napětí na nechráněný povrch nářadí a tím povede k úrazu obsluhy elektrickým proudem. 2. Obsluha by měla nářadí držet pevně oběma rukama. 3. Nedotýkejte se brusným pásem obrobku před spuštěním nářadí. 4. Ruce držte z dosahu rotujících částí. 5. Zabraňte, aby nářadí pracovalo samostatně bez jeho vedení. Před pokračováním v práci musí být nářadí drženo v ruce. 6. Nářadí není vodovzdorné, z tohoto důvodu nenamáčejte povrch opracovávaného obrobku. 7. Při broušení je nutné zajistit dobré odvětrávání pracoviště. 8. Některé materiály vrstvených obrobků mohou být toxické. Buďte opatrní, prach nevdechujte a zabraňte jeho ulpívání na pokožce. Opravu provádějte v souladu s bezpečnostními pokyny dodavatele. 9. S ohledem na opracovávaný materiál používejte prachovou masku / respirátor. Pokyny k obsluze: Nastavení úhlu ramene Před nastavením úhlu ramene se ujistěte, zda je stroj vypnut a odpojen od elektrického přívodu. Obsluha může nastavit rameno v jakémkoliv úhlu v rozsahu A okolo čepu podle polohy nebo tvaru obrobku, a v této poloze jej zajistit. Povolte stavitelnou rukojeť. Poté bude možné rameno otočit okolo čepu do požadované polohy, poté jej zatažením stavitelné rukojeti v dané poloze zajistěte. Strut arm rameno brusky Adjustable knob stavitelná rukojeť Adjust lerange rozsah nastavení A

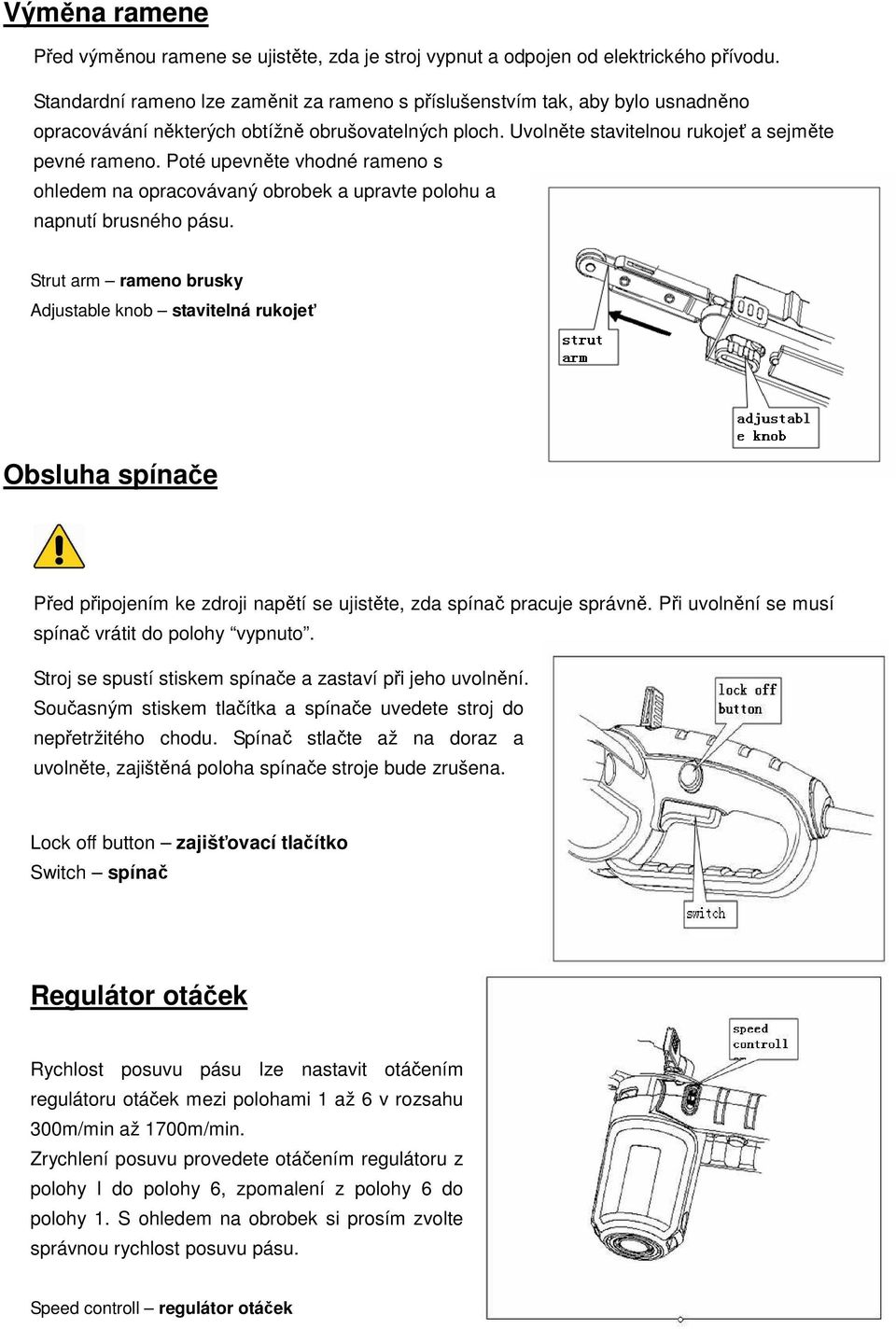

5 Výměna ramene Před výměnou ramene se ujistěte, zda je stroj vypnut a odpojen od elektrického přívodu. Standardní rameno lze zaměnit za rameno s příslušenstvím tak, aby bylo usnadněno opracovávání některých obtížně obrušovatelných ploch. Uvolněte stavitelnou rukojeť a sejměte pevné rameno. Poté upevněte vhodné rameno s ohledem na opracovávaný obrobek a upravte polohu a napnutí brusného pásu. Strut arm rameno brusky Adjustable knob stavitelná rukojeť Obsluha spínače Před připojením ke zdroji napětí se ujistěte, zda spínač pracuje správně. Při uvolnění se musí spínač vrátit do polohy vypnuto. Stroj se spustí stiskem spínače a zastaví při jeho uvolnění. Současným stiskem tlačítka a spínače uvedete stroj do nepřetržitého chodu. Spínač stlačte až na doraz a uvolněte, zajištěná poloha spínače stroje bude zrušena. Lock off button zajišťovací tlačítko Switch spínač Regulátor otáček Rychlost posuvu pásu lze nastavit otáčením regulátoru otáček mezi polohami 1 až 6 v rozsahu 300m/min až 1700m/min. Zrychlení posuvu provedete otáčením regulátoru z polohy I do polohy 6, zpomalení z polohy 6 do polohy 1. S ohledem na obrobek si prosím zvolte správnou rychlost posuvu pásu. Speed controll regulátor otáček

6 Varování: Maximální rychlosti dosáhnete pouhým otočením do polohy 6, v opačném směru je krajní poloha 1. Nepřetáčejte silou za polohu 6 nebo 1, regulátor otáček v takovém případě nebude fungovat a může se poškodit. Nasazení a sejmutí pásu Před nasazením nebo sejmutím pásu se ujistěte, zda je stroj vypnut a odpojen od elektrické sítě. Opatrně vytáhněte napínací klíč. Nasaďte pás na hnací kolo a vytáhněte jej k přední části ramene. Před zasunutím napínacího klíče do výchozí polohy jej nechejte vklouznout do kola posuvu pásu. Tension spanner napínací klíč Sander belt brusný pás Strut arm rameno brusky Driving wheel hnací kolo Nastavení dráhy pásu Před použitím se ujistěte, zda je brusný pás vystředěn. Stroj otočte tak, aby pás směřoval směrem k obsluze. Středicí rukojeť otočte buď ve směru chodu nebo proti směru chodu hodinových ručiček tak, aby se vedení pásu dostalo do středové polohy. Strut arm opěrné rameno Belt adjut knob kolečko nastavení pásu

7 Připojení prachového vaku Stroj je vybaven výstupem pro odvod prachu a sběrným vakem. Doporučujeme vždy toto zařízení používat, zrovna tak jako protiprachovou masku. Práce bude provedena čistěji a hlavně zdravěji. Výstupní otvor odsávání přidržte a poté na něj nasaďte sběrný prachový vak. Dust exit pipe trubice odvodu prachu Dust bag prachový vak Broušení Pokud se během práce obrobek posunuje, upevněte jej svorkami. Při spouštění a zastavování stroj neponechávejte v kontaktu s obrobkem. V opačném případě může dojít k poškození brusného pásu nebo se bruska může vymknout kontrole. Během používání stroje dávejte pozor, aby se žádná část těla nedostala do kontaktu s jakýmikoliv předměty okolo stroje nebo nebyla zachycena pásem. Absorbe sání A range rozsah A Stroj uchopte oběma rukama a zaujměte pevný postoj. Stlačte spouštěcí spínač a počkejte, až motor dosáhne plných otáček. Stroj držte v rovnoběžné poloze s obrobkem. Pás opatrně přiložte k obrobku. Zařízení nepřetěžujte. Používejte správné nářadí pro daný účel. Vhodné nářadí vykoná práci lépe a bezpečněji při rychlosti, pro kterou je určeno.

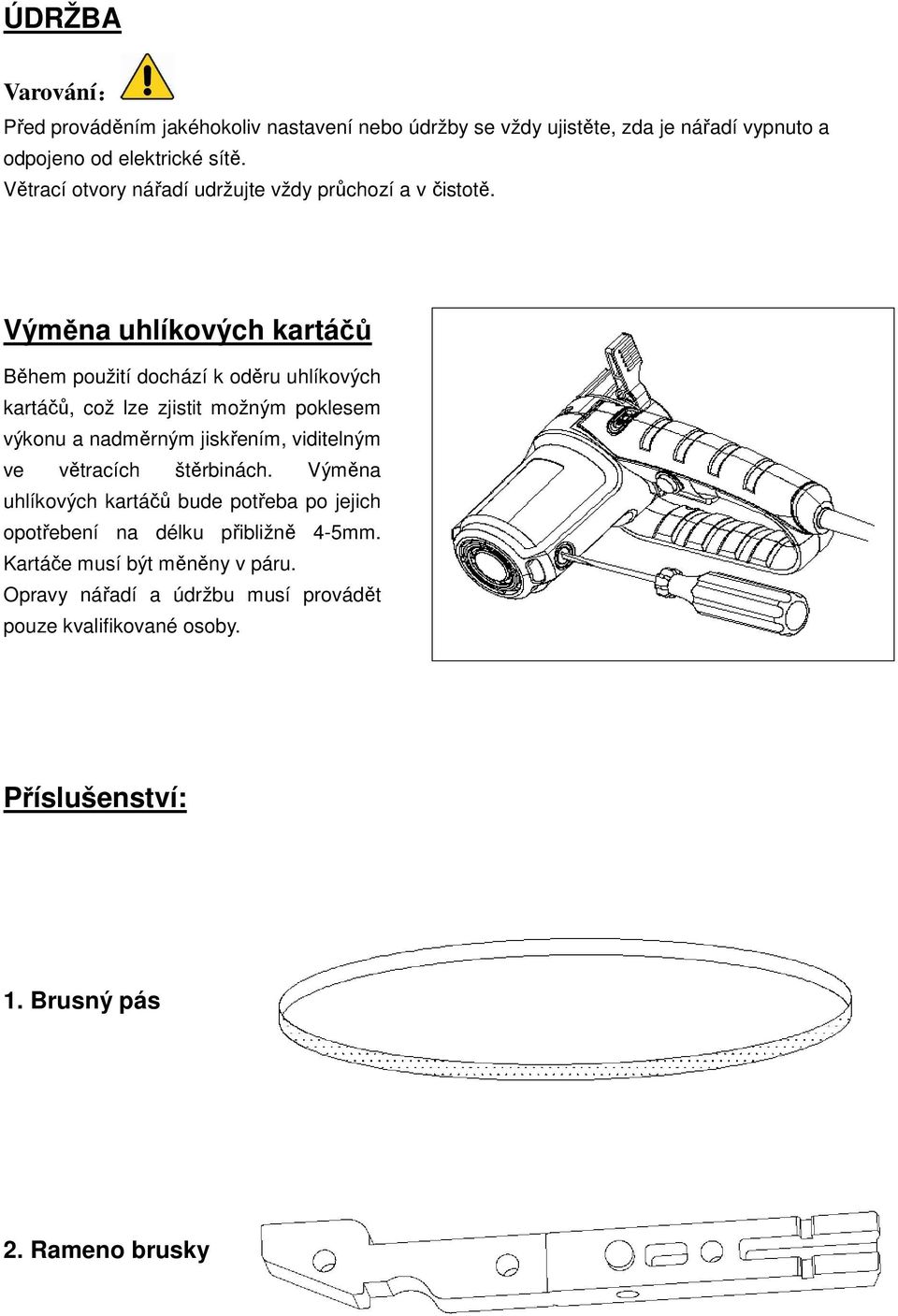

8 ÚDRŽBA Varování: Před prováděním jakéhokoliv nastavení nebo údržby se vždy ujistěte, zda je nářadí vypnuto a odpojeno od elektrické sítě. Větrací otvory nářadí udržujte vždy průchozí a v čistotě. Výměna uhlíkových kartáčů Během použití dochází k oděru uhlíkových kartáčů, což lze zjistit možným poklesem výkonu a nadměrným jiskřením, viditelným ve větracích štěrbinách. Výměna uhlíkových kartáčů bude potřeba po jejich opotřebení na délku přibližně 4-5mm. Kartáče musí být měněny v páru. Opravy nářadí a údržbu musí provádět pouze kvalifikované osoby. Příslušenství: 1. Brusný pás 2. Rameno brusky

9 3. Trubice odvodu prachu Pokyny k montáži ramene brusky 1. Před montáží 2. Vložení do pružiny Adjut spring seřizovací pružina

10 3. Zajištění opěrného ramene Strut arm rameno brusky 4. Montáž stavitelné rukojeti pásu Adjustable knob for the belt knoflík seřízení pásu 5. Dokončení montáže
