TruVision DVR 10 rychlý průvodce

Transkript

1 GE Security TruVision DVR 10 rychlý průvodce Obsah Kontaktní informace 1 Obsah balení 1 Instalace v prostředí 1 Nastavení TVR 10 1 Připojení zařízení 1 Zapnutí TVR 10 2 Provoz TVR 10 2 Živý mód 4 Přehled hlavního menu 4 Přihlašování 5 Vypnutí TVR 10 5 Řešení problémů 5 Baterie vyjmutí 5 TVR 10 mapa 6 Kontaktní informace Pro kontaktní informace navštivte naše webové stránky: Obsah balení TruVision DVR 10 (model TVR 10) je dodáván s: TruVision DVR 10 IR (infračervené) dálkové ovládání Dvě AAA baterie USB myš Zdroj napájecí kabel TruVision DVR 10 Quick Start Guide TruVision DVR 10 Uživatelská příručka (na CD) Instalace v prostředí V uživatelské příručce naleznete detailní informace, ale je důležité dodržovat tyto požadavky: Umístěte TVR 10 na bezpečném místě. Ujistěte se, že pro TVR 10 je zajištěno vetrání. Nevystavujte přístroj dešti ani vlhkosti. Nastavení TVR 10 Chcete-li rychle nastavit TVR 10 do provozu: 1. Připojte všechna potřebná zařízení k zadnímu panelu TVR 10. Viz obr. 1 na straně Zapněte jednotku pomocí vypínače na zadním panelu. Po spuštění automatického testu diagnostiky na zařízení, TVR 10 zobrazí dostupné video na obrazovce. 3. Stiskněte tlačítko Menu na předním panelu a dostanete se do hlavního menu. Na obrazovce se objeví nalogování. 4. Zadejte výchozí uživatelské ID a heslo. ID uživatele: admin Heslo: 1234 Hlavní menu. 5. Změňte předem nakonfigurované nastavení podle potřeby, s využitím různých dialogových oken obrazovky. (Viz "TVR 10 mapy obrazovky" na str. 6). 6. Když je nastavení kompletní, stiskněte klávesu ESC pro opuštění hlavního menu a návratu do live módu. Připojení zařízení Použijte Obrázek 1 na straně 2 jako vizuální vodítko pro připojení různých periferních zařízení TVR GE Security, Inc. P/N REV A ISS 06JUL09

2 Pow e r F D / C ol L in k/ A ct Obrázek 1: TVR 10 zadní panel - schéma zapojení OUT 1 G RS-485 T+ T- R+ R VGA POWER 2 VIN VOUT AIN AOUT ETHERNET ALARM IN G G +12V 1. Konektory pro 4 kamery 2. Konektory pro 2 monitory (jeden hlavní, jeden vedlejší) 3. Konektor pro VGA monitor 4. Poplachový výstup 5. Konektor pro PTZ kamery 6. Konektor pro USB myš 7. Konektor pro audio vstup 8. Konektor pro reproduktory 9. Síťový konektor 10. Konektor pro poplachove vstupy 11. Napájení Zapnutí TVR 10 Zapněte TVR 10 pomocí vypínače na zadním panelu. Když zapnete přístroj, TVR 10 automaticky zobrazuje všechny živé pohledy z připojených kamer. Také začne automaticky nahrávat. Provoz TVR 10 LED indikátory LED indikátory na předním panelu vás upozorní na různé stavy jednotky. Tabulka 1: popisy LED indikátorů LED Napájení HDD Popis Zeleně: TVR 10 je napájen a nejsou žádné chybové stavy. Blikající červená: Video se zaznamenává na pevný disk. Svítící červená: pevný disk má chybu. Tx/Rx Blikající zelená: Data se přenáší na nebo z TVR 10. Ovládání Existuje několik způsobů, jak ovládat TVR 10: Přední panel IR dálkový ovladač USB myš Web browser prohlížeč Tip: Celá řada alfanumerických znaků je k dispozici pouze při použití myši nebo dálkového ovládání. Ovládání cez přední panel Tlačítka na předním panelu řídí většinu funkcí. Je to vidět na obr. 3 na str. 3 - umístění ovládacích prvků. Table 2: Front panel control descriptions Položka Tlačítko Popis 1 Stav LED Zobrazuje stav TVR 10. Viz tabulka 1 vedle. 2 Číselná tlačítka Zobrazí zvolenou kameru MENU DISP SRCH Přístupy do hlavního menu. Zobrazí multizobrazení v živém režimu. Přístupy živého režimu. Zobrazí obrazovku pro přehrávání záznamu. PTZ LIVE REC Přístup k ovládání PTZ. Zobrazí jednu kameru v živém módu. Zobrazí obrazovku ručného záznamu. 2 TruVision DVR 10 Rychlý průvodce

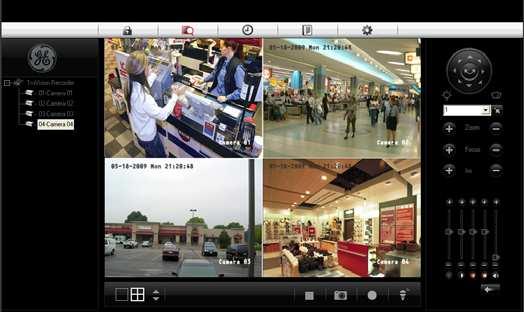

3 Item Control Description 2 ESC Cancels the current changes and returns to the previous screen or main menu. 3 Directional controls ENTER In menu mode, Left or Right Arrow buttons select and Up or Down Arrow buttons edit. In playback mode, Left or Right Arrow buttons control playback speed. PTZ direction control. Playback control. IR (infračervené) dálkové ovládání Confirms the selection. Enables or disables options. Pauses playback. IR dálkového ovládání je podobné předním panelu. Pro připojení dálkového ovládání TVR 10: 1. Vložte AAA baterie (součást balení) do dálkového ovladače. Web browser TVR 10 webový prohlížeč umožňuje prohlížet, zaznamenávat a přehrávat videa, jakož i spravovat všechny aspekty systému z libovolného počítače s přístupem k Internetu. Prohlížeč umožňuje rychlý přístup ke všem funkcím TVR 10. Pro přístup k TVR 10, otevřete webový prohlížeč a zadejte IP adresu přiřazenou TVR 10 jako webovou adresu. Na log obrazovce, zadejte výchozí uživatelská jméno a heslo. User ID: admin Password: 1234 Webový prohlížeč používá následující porty: Video Port: 8000 HTTP Port: 80 Obrazok 2: Web browser 2. Zapněte TVR 10 a čekejte na zobrazení kamer. 3. Na dálkovém ovládání, stiskněte a uvolněte tlačítko Power. Dálkový ovladač je nyní funkční. Ovládání myší Pomocí myši můžete procházet a měnit nastavení v uživatelském rozhraní. Pravým tlačítkem na myši zobrazíte menu v živém zobrazení. Toto menu vám umožní provádět jakoukoli operaci. Připojte myš pomocí USB portu, který je umístěný na zadním panelu. Obrázek 3: Přední panel 1 3 Power HDD Tx/Rx MENU TVR10 Disp Srch PTZ Live Rec Esc e 2 TruVision DVR Rychlý průvodce 3

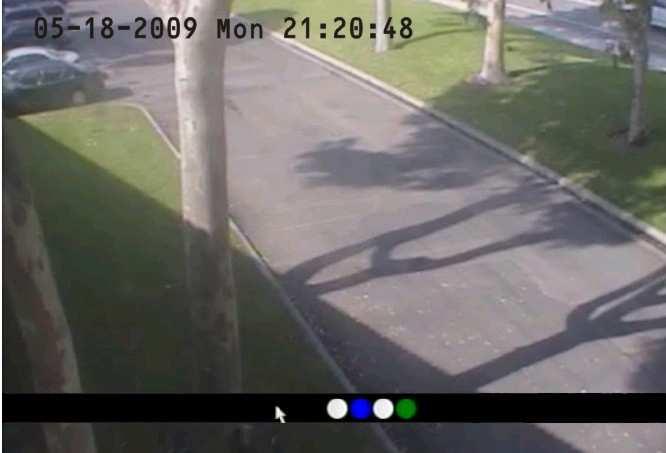

4 Živý mód Po zapnutí TVR 10 automaticky přejde do živého zobrazení. Režimem Live je normální provozní režim jednotky. Ze živého režimu se můžete přepnout do režimu přehrávání či vstoupit do menu. V živém módu TVR 10 zobrazuje stav každého video kanálu v dolní části obrazovky. Viz obr. 4 níže. Klikněte pravým tlačítkem myši a potom vyberte Zobrazit / skrýt stav kamer (nebo stiskněte # tlačítko na dálkovém ovladači) pro zapnutí nebo vypnutí ukazovatele stavu kamer. vejít také stisknutím tlačítka MENU na čelním panelu nebo pomocí dálkového ovladače. Přístup k různým dialogovým obrazovkám se liší v závislosti na Vašem přístupu. Většina obrazovek bude k dispozici pouze pro správce systému. Hlavní menu má osm příkazů. Každý příkaz zobrazí obrazovku, která vám umožní upravit TVR 10 nastavení. Obrázek 5: Hlavní menu Obrázek 4: Příklad živého módu Tabulka 4: Popis hlavního menu Stav kamer Každá ikona představuje kameru. Barva ikony ukazuje stav kamery. Tabulka č. 3 níže zobrazuje barevný kód stavu kamer. Tabulka 3: Barevné zobrazení stavu kamer Icon Color Status description Bílá Bez video signálu Žlutá Pohotovostní režim nahrávání (nahrávání při alarmu a / nebo pohybu) Zelená Nahrávání Příkaz Display Camera Recording Network Alarms Funkce Nastaví přihlašovací heslo, menu timeout, video standard, čas a datum, a multiscreen zobrazení. Nastaví jména kamer, video nastavení, pokročilé nastavení kamer, pozici datumu a času na obrazovce a detekce pohybu. Nastaví režim záznamu, rozlišení obrazu, četnost nahrávání, přenosová rychlost, a pre-a postnastavení záznamu událostí. Nastaví standardní nastavení sítě, a pokročilé nastavení sítě. Nakonfiguruje typy a rozvrh poplachových vstupů Modrá Detekce pohybu PTZ Nakonfiguruje PZT protokoly a adresy. Červená Poplach Přehled hlavní nabídky Hlavní menu vám umožní nastavit TVR 10 nebo změnit výchozí nastavení tak, aby vyhovovalo vaší instalaci. Musíte být v režimu Live, dostanete se do hlavního menu. Pro zobrazení hlavního menu klikněte pravým tlačítkem myší a potom klepněte na tlačítko hlavního menu, do kterého lze Utilities Konfiguruje upgrade firmwaru, nastavení pevného disku. Umožňuje zobrazovat záznamy, alarmy, obnovení do továrního nastavení, reboot a vypnutí. Více informací naleznete v uživatelské příručce 4 TruVision DVR 10 Rychlý průvodce

5 Ukončení hlavního menu a návrat do live módu Vrátit se do live módu můžete několika způsoby: Výběr kamery nebo MultiView pomocí myši (v menu). Řešení problémů Pokud máte nějaký problém s konfiguraci vašeho TVR 10 skuste nejdříve tato řešení, než budete kontaktovat svého místního dodavatele. Stiskněte LIVE nebo ESC tlačítko na předním panelu. Stiskněte tlačítko ESC na dálkovém ovládači Přihlašování Používáním hesla omezíte přístup k TVR 10. Jenom oprávnění uživatelé by měli být schopni změnit menu nastavení, nebo provádět určité úkoly. TVR 10 je dodáván s jednotným nastavením jako správce systému. Výchozí přihlásení správce systému se používá "admin" jako uživatelské jméno a heslo "1234." Admin uživatel může provádět veškeré operace TVR 10. Poznámka: Můžete slyšet zvukovou výstrahu, pokud je součástí chybné uživatelské jméno nebo heslo. Po třech chybných zadáních se jednotka vrátí do živého režimu.. Pouze správce systému může spravovat uživatele. Administrátor může vytvořit až 15 uživatelů a přidělit jejich přístupová práva. Problém Poté, co zapojíte a zapnete jednotku, POWER indikátor na předním panelu se nezapne. Poté, co zapojíte a zapnete jednotku se nezobrazuje obraz z TVR 10 Nemůže najít pevný disk během procesu restartu. TVR 10 nemůže ovládat PTZ pomocí RS-485/422 port. Možné důvody Napájení nefunguje. Je-li monitor VGA připojen, má přednost před připojením monitor BNC. Kabel spojený s monitorem selhal. Špatná hlavní deska. Napájecí kabel pevného disku není připojen. Chyba pevného disku RS-485/422 kabel není správně připojen nebo nefunguje. Chybné PTZ parametry. RS-485/422 port selhal. Můžete změnit administrátorské heslo, ale nikoli admin uživatelské jméno. Doporučujeme, abyste změnili admin heslo jakmile máte dokončení instalace a nastavení, za účelem ochrany proti neautorizovanému přístupu. Zadejte heslo administrátora čtyřy číslice. Doporučujeme, abyste používali pouze čísla 1 až 4, takže v případě potřeby můžete zadat heslo z předního panelu. Upozornění: Uchovávejte admin heslo na bezpečném místě. Jestli heslo zapomenete, musíte vrátit TVR 10 do servisního střediska, kde jej bude nutné překonfigurovat. Vypnutí TVR 10 TVR 10 vypnete: 1. V hlavním menu klikněte na Utilities a potom na Power Off. nebo Stiskněte a držte tlačítko Power na dálkovém ovladači po dobu alespoň pěti sekund. V případě potřeby zadejte uživatelské jméno a heslo. 2. Počkejte 10 sekund a potom vypněte hlavní vypínač na zadní straně jednotky. Klientský software nemůže zobrazit živý obraz TVR 10 Vyjmutí baterie Chyba s tě. Chybné parametry spojení (IP adresa, číslo portu, jméno nebo heslo, atd). TVR 10 jednotka obsahuje jednu 3V lithiovou baterii. Tuto baterii je možné odstranit pouze pro recyklaci technikem. Dálkové ovládání je dodáváno se dvěma alkalickými AAA bateriemi. Chcete-li odstranit baterie z dálkového ovládání : 1. Otevřete zadní kryt na dálkovém ovládači. 2. Vyměnte baterie. 3. Zavřete kryt. 4. Baterie likvidujte podle požadavků místních vyhlášek a nařízení. TruVision DVR Rychlý průvodce 5

6 TVR 10 zobrazení menu 6 TruVision DVR 10 Rychlý průvodce
