oplocení společnosti PILECKÝ s.r.o. doporučuje Simona Krainová 2017 PRODUKTOVÝ KATALOG

Transkript

1 oplocení společnosti PILECKÝ s.r.o. doporučuje Simona Krainová 2017 PRODUKTOVÝ KATALOG

2 Mokrovraty sídlo firmy, sklady Mokrovraty sklad Dobříš sklady 2 Rybníky sklady Senec sídlo firmy, sklady

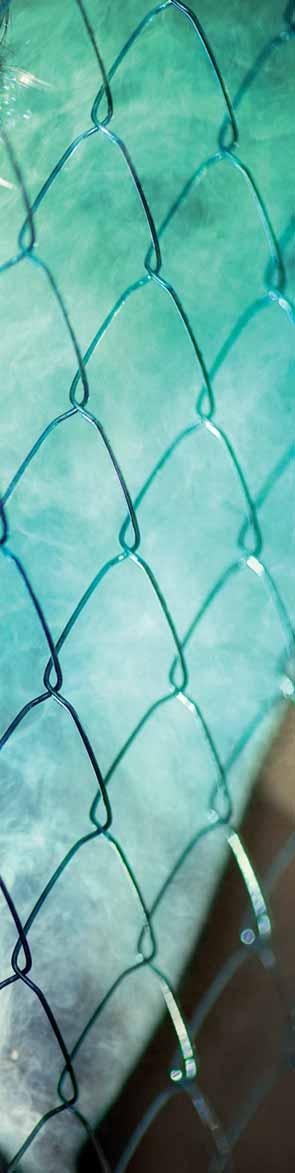

3 PILECKÝ, s. r. o., Váš dodavatel plotových systémů, je na trhu již od roku 1994, kdy začínal s tradiční nabídkou drátěného oplocení, která byla postupem času rozšiřována až po dnešní moderně řízenou společnost s ucelenou nabídkou klasických i vysoce uživatelsky orientovaných typů plotů. Zásadní důraz při výrobě a prodeji klademe na vysokou kvalitu, uživatelsky přívětivý prodej a operativní služby. Umíme Vám Váš plot navrhnout, zdarma spočítat, přivézt až k Vám na pozemek, postavit jej u Vás a samozřejmě zajistit jeho pravidelný servis. Naprostou většinu Vašeho plotu máme u nás již teď skladem. Díky svému profesionálnímu přístupu a vysokému nasazení jsme schopni Vám tato slova dokázat činy. Šíře našeho sortimentu zahrnuje klasické čtyřhranné pletivo IDEAL, dekorační pletivo DEKORAN, lesnické pletivo, sloupky IDEAL, brány a branky IDEAL. Jsme výhradními dovozci průmyslových plotů, chovatelských pletiv, kovaných plotů, garážových vrat (výklopná, dvoukřídlá, sekční, rolovací) a bran všech typů. Plotové systémy dodávané naší společností, podložené naším poradenstvím a zkušenostmi, jsou pro Vás ideálním řešením, jak kvalitně a rychle zajistit ohraničení soukromých pozemků, provozoven, hal, různých průmyslových ploch, zahrad a sadů, stavenišť a mnohých dalších objektů. Oslovte nás jsme připraveni Vám nalézt efektivní řešení Tým Pilecký, s. r. o. Nestačí nám být pouze dobrými, chceme být stále lepší Zdeněk Pilecký Jednatel

4 OBSAH Čtyřhranná pletiva IDEAL Umělý živý plot, Stínicí úplet RATANPIL panelová stínící páska Svařované sítě PILONET Dekorační pletivo DEKORAN Branka ECONOMY Branky a brány SOLID Branky a brány IDEAL Branky a brány PILGATE Branky a brány PILOFOR Branky a brány PILOFOR SUPER Příslušenství k brankám a branám Chovatelská šestihranná pletiva a chovatelské svařované sítě Sloupky a vzpěry Příslušenství k instalaci čtyřhranných pletiv a svařovaných sítí Podhrabové desky s příslušenstvím Fólie pod plot Zemní vruty Lesnická pletiva Prvky nejvyšší ochrany Průmyslové svařované panely PILOFOR LIGHT Průmyslové svařované panely PILOFOR CLASSIC Průmyslové svařované panely PILOFOR SUPER Mobilní oplocení Garážová vrata Gabiony Plotovky PILWOOD Plastové plotovky PILPLAST Příslušenství pro kovové oplocení Pohon pro křídlové a posuvné brány Hliníkové oplocení ALUPIL MONTÁŽNÍ NÁVODY Návod na montáž čtyřhranného pletiva IDEAL Návod na montáž svařovaných sítí PILONET Návod na montáž svařované sítě BENITA Návod na montáž uzlového pletiva LIGHT, STANDARD, PREMIUM Návod na montáž svařovaných panelů PILOFOR na kulaté sloupky IDEAL Návod na montáž svařovaných panelů PILOFOR na čtyřhranné sloupky mm Návod na montáž svařovaných panelů PILOFOR na obdélníkové sloupky PILODEL mm Návod na montáž plotovek PILWOOD

5 ZDARMA * Čtyřhranná pletiva IDEAL vysoce kvalitní pletivo vyrobené z ocelových drátů s povrchovou úpravou nebo k montáži je doporučeno použít kulaté sloupky nebo s čepičkou a příchytkou napínacího drátu k montáži je doporučeno použít taktéž napínací dráty, vázací dráty, napínáky, sloupky stejné povrchové úpravy nebo IDEAL 50 velikost ok mm drátu 2,50 mm kompaktní role barva RAL 6005 o délce 15, 25 m hnědá RAL 8014 o délce 20 m barva bílá, šedá o délce 25 m s příplatkem 10 % IDEAL 60 velikost ok mm drátu 2,50 mm kompaktní role o délce 25 m barva RAL 6005 IDEAL 50 LIGHT velikost ok mm drátu 2,4 mm kompaktní role o délce 25 m barva RAL 6005 IDEAL 50 SUPER IDEAL velikost ok mm drátu 3,0 mm kompaktní role o délce 25 m barva RAL 6005 velikost ok mm drátu 2,00 mm kompaktní role o délce 25 m barva výška délka role (mm) (m) hnědá hnědá hnědá hnědá hnědá hnědá výška (mm) POUZE DO VYPRODÁNÍ ZÁSOB VYPRODÁNO VYPRODÁNO výška (mm) výška (mm) výška (mm) IDEAL kulatá role zapletená velikost ok mm drátu 2,50 mm barva RAL 6005 o délce 15, 25 m hnědá RAL 8014 o délce 25 m včetně napínacího drátu barva výška délka role (mm) (m) hnědá hnědá hnědá hnědá hnědá hnědá IDEAL kulatá role nezapletená velikost ok mm drátu 2,50 mm barva RAL 6005 role o délce 15, 20, 25 m (přibalený napínací drát není součástí ceny) barva výška délka role délka nap. (mm) (m) drátu (m) IDEAL kulatá role zapletená velikost ok mm drátu 2,00 mm role o délce 15, 25 m včetně napínacího drátu výška (mm) délka role (m) POUŽITÍ: zahrady, továrny a skladiště...

6 IDEAL 45 TENISOVÉ nabídka je určena pro oplocení kurtu o výšce 3,0; 3,5 a 4,0 m pletivo je v rolích dle standardních rozměrů tenisového kurtu (18 36 m), tzn. role v balení po 18 metrech pletivo je v nezapletených rolích bez napínacího drátu velikost ok mm drátu 1,80/2,70 mm barva RAL 6005 výška (mm) délka role (m) Sloupky a vzpěry IDEAL TENISOVÉ sloupky IDEAL kulaté barva RAL 6005 součástí sloupku je plastová čepička (bez příchytky nap. drátu) vzpěry IDEAL barva RAL 6005 včetně plastové koncovky a spojovacího materiálu výška (mm) Branka IDEAL TENISOVÁ branka IDEAL TENIS pro tenisové kurty barva RAL 6005 rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm drátu 2,70 mm součástí branky jsou 2 sloupky včetně kloubových závěsů součástí je zámek s vložkou FAB průměr (mm) výška (mm) šířka (mm) Příslušenství k instalaci čtyřhranných pletiv napínák napínák zelený barva RAL 6005, hnědý hnědá RAL 8014, bílý bílá RAL 9010, modrá RAL 5010 modrý napínák Super barva RAL 6005 napínací hřeben IDEAL pro vypnutí čtyřhranných pletiv pro výšky do 1500 mm (v základové barvě) napínací hřeben IDEAL pro vypnutí čtyřhranných pletiv pro výšky nad 1500 mm (v základové barvě) kleště IDEAL kleště IDEAL PROFI PĚTISTUPŇOVÁ OCHRANA RÁMU A SLOUPKŮ: odmaštění fosfátování oplach demi vodou 3 pasivace (proces Envirox SG ) lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku svorka IDEAL svorka IDEAL svorka IDEAL barva RAL 6005 svorka IDEAL barva RAL 6005 Napínací drát IDEAL barva délka (m) role 26, 33, 44, 48, 52, 66 a 78 m 26 (zelený štítek) drátu 3,40 mm barva RAL 6005, 33 (transp. štítek) hnědá RAL (žlutý štítek) 48 (transp. štítek) 52 (bílý štítek) 66 (červený štítek) 78 (zelený štítek) hnědá 52 (bílý štítek) hnědá 78 (zelený štítek) Napínací drát role 52 a 78 m drátu 3,00 mm DOPORUČENÍ: středový napínací drát doporučujeme k pletivům od výšky 1,5 m (středový napínací drát není technologicky možné zaplétat již při výrobě a musí se napínat samostatně) atně) Vázací dráty délka (m) 52 (bílý štítek) 78 (zelený štítek) síla drátu (mm) délka (m) vázací drát v drátěném obalu 1, ,2 100 vázací drát 1,0 24 1,4 50 1,8 50 vázací drát v drátěném obalu zelený RAL ,4 60 vázací drát s odstřihem, plochý zelený RAL vázací drát s odstřihem, kulatý zelený RAL vázací drát zelený RAL ,4 24 vázací drát 1,4 50 zelený RAL 6005 hnědý RAL ,4 50 bílý RAL ,4 50 vázací drát zelený RAL ,6 25 vázací drát 0,65 vázací drát lakovaný zelený RAL ,65 vázací drát 2 ks v balení (2 0,1 kg) vázací drát lakovaný, zelený RAL ks v balení (2 0,1 kg) 0,65 0,65

7 ZDARMA * Umělý živý plot Umělý živý plot náhrada živého plotu balení obsahuje 3 bm 95% zneprůhlednění výška (mm) téměř neprůhledné zastínění velmi podobné živému plotu z křovin stálobarevnost nosnou částí zastínění je výplet z drátů, do kterého je vpletena dvoubarevná páska imitující lístky křovin Stínicí úplet Stínicí úplety pro 70% zneprůhlednění oplocení výška (mm) délka (m) Příslušenství klip k uchycení stínícího úpletu na panely s okem 50 mm Stínicí úplety pro 90% zneprůhlednění oplocení výška (mm) délka (m) tmavě béžová

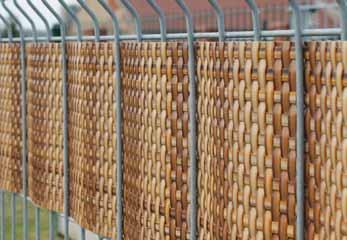

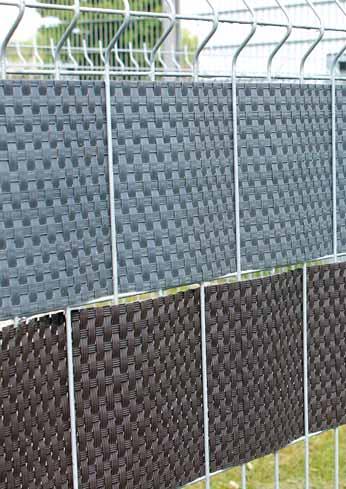

8 ZDARMA * RATANPIL panelová stínící páska Panelová páska RATANPIL pro panely o šířce 2,5 m a rozestupu drátů 20 cm, je výborným řešením pro zastínění panelových oplocení. Vytváří pocit soukromí po dobu celého roku. Páska je vyrobena z polyethylenu, což je materiál který se používá při balení potravin. Materiál je zpracován tepelně, tudíž se při stříhání nebo řezání nerozplétá. Dělení je možné ve všech směrech bez nebezpečí rozplétání. VYSOKÁ PEVNOST UV VYSOKÁ ODOLNOST SVĚTLE HNĚDÁ TMAVĚ HNĚDÁ ŠEDÁ BÉŽOVÁ ŽÍHANÁ

9 SVĚTLE HNĚDÁ RD01 19 cm 255 cm JARO LÉTO PODZIM ZIMA TMAVĚ HNĚDÁ RD02 19 cm 255 cm JARO LÉTO PODZIM ZIMA ŠEDÁ RD03 19 cm 255 cm JARO LÉTO PODZIM ZIMA BÉŽOVÁ ŽÍHANÁ RD08 19 cm 255 cm JARO LÉTO PODZIM ZIMA

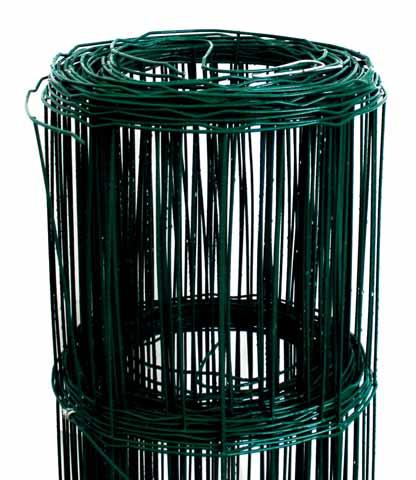

10 ZDARMA * Svařované sítě PILONET ocelové dráty silně zinkované role o délce 25 m barva RAL 6005, antracit běžné použití na oplocení zahrad, parků, továren, veřejných budov aj. ZAHRADNÍ SÍTĚ PILONET LIGHT PLUS velikost ok mm drátu 2,10 mm délka role (m) výška (mm) PILONET ANTRACIT velikost ok mm drátu 2,50 mm délka role (m) výška (mm) PILONET MIDDLE velikost ok mm drátu 2,20 mm pro výšky mm * * * * PILONET HEAVY velikost ok mm drátu 2,50 mm drátu 2,50 mm pro výšky mm * není kompatibilní s návinem 25 m POUŽITÍ: soukromé zahrady, parky, školy...

11 PRŮMYSLOVÉ SÍTĚ ocelové dráty silně zinkované role o délce 25 m barva PILONET SUPER velikost ok mm drátu 3,00 mm PILONET SUPER STRONG velikost ok mm drátu 3,50 mm délka role (m) Příslušenství k instalaci svařovaných sítí svorky PILCLIP z nerezového drátu pro uchycení sítě ke sloupkům, drátu 3,5 mm výška (mm) balení (ks) každý vodorovný drát je zvlněný pro odvod vody každý vodorovný drát je drátem napínacím okrajové dráty jsou zdvojené pro zvýšení tuhosti sítě pro systém PILONET jsou nejvhodnější nější sloupky s montážní lištou PILCLIP IP, které mají na povrchu profil k uchycení pletiva systém PILONET lze doplnit širokým sortimentem bran a branek vysoké technické úrovně jednokřídlé, dvoukřídlé, posuvné garance životnosti je minimálně 10 let kleště na svorky PILCLIP pro montáž sítí ke sloupkům možnost pronájmu, cena 0 Kč, vratná záloha Kč krepovací kleště na sítě PILONET 1 možnost pronájmu, cena 0 Kč, vratná záloha Kč napínací hřeben pro 1200 mm 1 vypnutí svařovaných sítí (v základové barvě) 1500 mm 1 možnost pronájmu, cena 0 Kč, vratná záloha Kč napínací hřeben z umělé hmoty pro ruční napínání svařovaných sítí 1 1 POUŽITÍ: sportovní stadiony, průmyslové budovy, veřejná prostranství, továrny a skladiště...

12 ZDARMA * Dekorační pletivo DEKORAN DEKORAN pletené pletivo zakončené do oblouku velikost ok mm drátů: vodorovné 2,50 mm svislé 3,00 mm barva RAL 6005 role po 10 m výška (mm) DEKORAN pletené pletivo zakončené do oblouku velikost ok mm drátů: vodorovné 2,50 mm svislé 3,00 mm barva RAL 6005 role po 25 m výška (mm) elegantní pletený zahradní plot vodorovné dráty jsou alternativně splétány ideální řešení pro květinové záhony snadná instalace Sloupky k dekoračním pletivům kovový sloupek s PVC součástí sloupku je čepička s oky pro vodící drát barva RAL 6005 výška/průměr (mm) 700/ / /20 POUŽITÍ: oplocení keřů, záhonů, parků a chodníků...

13 ZDARMA * Branka ECONOMY úprava ( RAL 6005) rám z kulatých profilů (uzavřený) výplň svařovaná síť velikost ok mm drátu 3,50 mm součástí branky jsou 2 sloupky včetně stavitelných závěsů součástí je záklopka, uzamykatelná visacím zámkem (zámek není součástí balení) DOPORUČUJEME DOPORUČUJEME šířka * výška branky (mm) JEDNOKŘÍDLÁ BRANKA průměr / výška sloupků (mm) / / / 2000 vysoká odolnost výplně jednoduchá montáž univerzální provedení (levá, pravá) bezpečnost bezkonkurenční cena * šířka na střed sloupků Branka s výplní kterou již nepřekonám!

14 Jednokřídlá branka ECONOMY A B Pro vyšší stabilitu itu a bezpečnost doporučujeme použít vzpěry, k zajištění polohy sloupků branky mm (doporučená minimální šířka) A. Stavitelný závěs B. Záklopka

15 ZDARMA * Branky a brány SOLID úprava ( RAL 6005) rám z kulatých profilů (uzavřený) výplň svařovaná síť velikost ok mm drátu 3,50 mm součástí branky jsou 2 sloupky včetně stavitelných závěsů součástí je dozický zámek, plastová klika a kovový doraz branky Teď už mi neuteče ani jeden! šířka * výška branky (mm) JEDNOKŘÍDLÁ BRANKA průměr / výška sloupků (mm) / / / / / 2500 * šířka na střed sloupků Dvoukřídlá brána SOLID s kovovými oky pro visací zámek úprava ( RAL 6005) rám z kulatých profilů (uzavřený) výplň svařovaná síť velikost ok mm drátu 3,50 mm součastí brány jsou 2 sloupky včetně stavitelných kloubových závěsů zamykání brány visacím zámkem (není součástí dodávky) v kovových okách DOPORUČUJEME DOPORUČUJEME šířka * výška brány (mm) DVOUKŘÍDLÁ BRÁNA průměr / výška sloupků (mm) / / / / / 2600 * šířka na střed sloupků Set příslušenství pro dvoukřídlou bránu IDEAL UNIVERSAL obsah balení zámek brány s nerez štítkem vložka 47 (23,5/23,5) krytka vložky zámku na kulatý profil 2 klika hliníková na kulatý profil doraz branky na kulatý profil kovový, zelený JINÉ BAREVNÉ PROVEDENÍ BRAN A BRANEK JE MOŽNÉ NA OBJEDNÁVKU. BRÁNA JE VYROBENA K UNIVERZÁLNÍMU POUŽITÍ. Zamykání do kovových ok visacím zámkem lze zaměnit za plnohodnotný set IDEAL UNIVERSAL (klika, zámek, vložka, doraz). Set je samostatně prodejný a není součástí balení.

16 Jednokřídlá branka SOLID A B Pro vyšší stabilitu itu a bezpečnost doporučujeme použít vzpěry, k zajištění polohy sloupků branky mm (doporučená minimální šířka pro výšky 950, 1200, 1450) 1085 mm (doporučená minimální šířka pro výšky 1750, 1950) A. Stavitelný závěs B. Sestava kliky, zámku a dorazu Dvoukřídlá brána SOLID A Příslušenství pro zajištění visacím zámkem (visací zámek není součástí balení). Volitelné příslušenství IDEAL UNIVERSAL (klika, zámek, vložka, doraz). Set je samostatně prodejný a není součástí balení. D C B A. Stavitelný závěs B. Středová zástrč s dorazem C. Příslušenství pro zajištění visacím zámkem (visací zámek není součástí balení) D. Volitelné příslušenství IDEAL UNIVERSAL (klika, zámek, vložka, doraz). Set je samostatně prodejný a není součástí balení mm (doporučená minimální šířka)

17 ZDARMA * Branky a brány IDEAL Jednokřídlá branka IDEAL se zámkem a vložkou úprava ( RAL 6005) rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm drátu 2,50 mm součastí branky jsou 2 sloupky včetně stavitelných kloubových závěsů součástí branky je zámek s vložkou instalovaný v rámu křídla šířka * výška branky (mm) JEDNOKŘÍDLÁ BRANKA průměr / výška sloupků (mm) / / / / / / 2600 PĚTISTUPŇOVÁ OCHRANA RÁMU A SLOUPKŮ: odmaštění fosfátování oplach demi vodou 3 pasivace (proces Envirox SG ) lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku VÝROBA BRAN A BRANEK IDEAL V ATYPICKÝCH ROZMĚRECH NA OBJEDNÁVKU * šířka na střed sloupků Dvoukřídlá brána IDEAL II. s kovovými oky pro visací zámek úprava ( RAL 6005) rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm drátu 2,50 mm součastí brány jsou 2 sloupky včetně stavitelných kloubových závěsů zamykání brány visacím zámkem (není součástí dodávky) v kovových okách šířka * výška brány (mm) průměr / výška sloupků (mm) šířka * výška brány (mm) DVOUKŘÍDLÁ BRÁNA průměr / výška sloupků (mm) šířka * výška brány (mm) průměr / výška sloupků (mm) / / / / / / / / / / / / / / / / / / 2600 Set příslušenství pro dvoukřídlou bránu IDEAL UNIVERSAL obsah balení zámek brány s nerez štítkem vložka 47 (23,5/23,5) krytka vložky zámku na kulatý profil 2 klika hliníková na kulatý profil doraz branky na kulatý profil kovový, zelený * šířka na střed sloupků BRÁNA JE VYROBENA K UNIVERZÁLNÍMU POUŽITÍ. Zamykání do kovových ok visacím zámkem lze zaměnit za plnohodnotný set IDEAL UNIVERSAL (klika, zámek, vložka, doraz). Set je samostatně prodejný a není součástí balení.

18 Jednokřídlá branka IDEAL A B 1085 mm (doporučená minimální šířka) A. Stavitelný závěs B. Sestava kliky, zámku a dorazu Dvoukřídlá brána IDEAL II. A Příslušenství pro zajištění visacím zámkem (visací zámek není součástí balení). Volitelné příslušenství IDEAL UNIVERSAL (klika, zámek, vložka, doraz). Set je samostatně prodejný a není součástí balení. D C B A. Stavitelný závěs B. Středová zástrč s dorazem C. Příslušenství pro zajištění visacím zámkem (visací zámek není součástí balení) D. Volitelné příslušenství IDEAL UNIVERSAL (klika, zámek, vložka, doraz). Set je samostatně prodejný a není součástí balení. 3021, 3037, 3605, 4037 mm (doporučená minimální šířka)

19 ZDARMA * Branky a brány PILGATE Jednokřídlá branka PILGATE úprava ( RAL 6005) rám ze čtyřhranných profilů (uzavřený) výplň svařovaná síť velikost ok mm drátu 3,50 mm součástí branky jsou 2 sloupky včetně stavitelných závěsů součástí branky je zámek šířka * výška branky (mm) JEDNOKŘÍDLÁ BRANKA průměr, průřez / výška sloupků (mm) / / / / / 2600 PĚTISTUPŇOVÁ OCHRANA RÁMU A SLOUPKŮ: odmaštění fosfátování oplach demi vodou 3 pasivace (proces Envirox SG ) lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku VÝROBA BRAN A BRANEK PILGATE V ATYPICKÝCH ROZMĚRECH NA OBJEDNÁVKU * šířka na střed sloupků BRANKY A BRÁNY NA OBJEDNÁVKU Dvoukřídlá brána PILGATE úprava ( RAL 6005) rám ze čtyřhranných profilů (uzavřený) výplň svařovaná síť velikost ok mm drátu 3,50 mm součástí brány jsou 2 sloupky včetně stavitelných závěsů součástí brány je zámek Vizualizace dvoukřídlých bran 950, 1150, 1450 mm. šířka * výška brány (mm) průměr, průřez / výška sloupků (mm) DVOUKŘÍDLÁ BRÁNA šířka * výška brány (mm) průměr, průřez / výška sloupků (mm) / / / / / / / / / / 2600 Vizualizace dvoukřídlých bran 1750 a 1950 mm. * šířka na střed sloupků JINÉ BAREVNÉ PROVEDENÍ BRAN A BRANEK JE MOŽNÉ NA OBJEDNÁVKU.

20 Jednokřídlá branka PILGATE A kulaté sloupky ( 60 mm) pro výšky 950, 1150, 1450 mm kulaté sloupky ( 60 mm) pro výšky 950, 1150, 1450 mm B 1100 mm (doporučená minimální šířka) čtyřhranné sloupky (60 60 mm) pro výšky 1750, 1950 mm čtyřhranné sloupky (60 60 mm) pro výšky 1750, 1950 mm A. Stavitelný kloubový závěs B. Sestava kliky, zámku a dorazu Dvoukřídlá brána PILGATE A kulaté sloupky ( 76 mm) pro výšky 950, 1150, 1450 mm B kulaté sloupky ( 76 mm) pro výšky 950, 1150, 1450 mm C 3024 mm (doporučená minimální šířka) čtyřhranné sloupky (80 80 mm) pro výšky 1750, 1950 mm čtyřhranné sloupky (80 80 mm) pro výšky 1750, 1950 mm 4020 mm (doporučená minimální šířka pro výšky 950, 1150, 1450 mm) 4024 mm (doporučená minimální šířka pro výšky 1750, 1950 mm) A. Stavitelný kloubový závěs B. Sestava kliky, zámku a dorazu C. Středová zástrč s dorazem

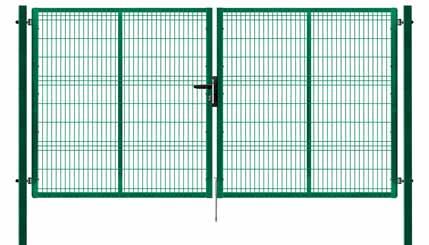

21 ZDARMA * Branky a brány PILOFOR Jednokřídlá branka PILOFOR úprava ( RAL 6005), 2 lakováno rám ze čtyřhranných profilů (uzavřený) výplň svařovaný panel s prolisem velikost ok mm drátu 5,00 mm součástí branky jsou 2 sloupky včetně kloubových stavitelných závěsů součástí je zámek FAB, hliníková klika a plastový doraz branky BRANKA JE UNIVERZÁLNÍ (levá i pravá) šířka * výška branky (mm) Dvoukřídlá brána PILOFOR úprava ( RAL 6005), 2 lakováno rám ze čtyřhranných profilů (uzavřený) výplň svařovaný panel s prolisem velikost ok mm drátu 5,00 mm součástí brány jsou 2 sloupky včetně kloubových stavitelných závěsů a středovou zástrčí s dorazem součástí je zámek FAB, hliníková klika a plastový doraz brány BRÁNA JE UNIVERZÁLNÍ šířka * výška brány (mm) JEDNOKŘÍDLÁ BRANKA průřez / výška sloupků (mm) DVOUKŘÍDLÁ BRÁNA průřez / výška sloupků (mm) / / / / / 2680 * šířka na střed sloupků BRANKY A BRÁNY NA OBJEDNÁVKU / / / / / 2680 * šířka na střed sloupků VÝROBA BRAN A BRANEK PILOFOR V ATYPICKÝCH ROZMĚRECH NA OBJEDNÁVKU PĚTISTUPŇOVÁ OCHRANA RÁMU A SLOUPKŮ: odmaštění fosfátování oplach demi vodou 3 pasivace (proces Envirox SG ) lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku JINÉ BAREVNÉ PROVEDENÍ BRAN A BRANEK JE MOŽNÉ NA OBJEDNÁVKU.

22 Jednokřídlá branka PILOFOR BRANKA JE UNIVERZÁLNÍ (levá i pravá) Veškeré příslušenství je kompatibilní k oboustranné instalaci panelu na rám branky. Otvory jsou univerzální. A B C * Příslušenství branky obsahuje také 4 nerezové příchytky včetně samozávrtných šroubů (viz detail C ), které slouží k zpevnění na dolní a horní příčce křídla branky. Horní a dolní příčka nemá připravené otvory mm (doporučená minimální šířka) A. Stavitelný kloubový závěs B. Sestava kliky, zámku a dorazu C. Doporučené umístění příchytek Dvoukřídlá brána PILOFOR BRÁNA JE UNIVERZÁLNÍ Veškeré příslušenství je kompatibilní k oboustranné instalaci panelu na rám brány. Otvory jsou univerzální. A B D C * Příslušenství brány obsahuje také 16 nerezových příchytek včetně samozávrtných šroubů (viz detail D ), které slouží k zpevnění na dolní a horní příčce křídla brány. Horní a dolní příčka nemá připravené otvory mm (doporučená minimální šířka) A. Stavitelný kloubový závěs B. Sestava kliky, zámku a dorazu C. Středová zástrč s dorazem D. Doporučené umístění příchytek

23 ZDARMA * Branky a brány PILOFOR SUPER Jednokřídlá branka PILOFOR SUPER úprava ( RAL 6005), 2 lakováno rám ze čtyřhranných profilů (uzavřený) výplň svařovaný panel bez prolisu velikost ok mm drátu: vodorovné 2 6 mm, svislé 5 mm součástí branky jsou 2 sloupky včetně kloubových stavitelných závěsů součástí je zámek FAB, hliníková klika a plastový doraz branky BRANKA JE UNIVERZÁLNÍ (levá i pravá) šířka * výška branky (mm) JEDNOKŘÍDLÁ BRANKA průřez / výška sloupků (mm) / / / / / / 2630 * šířka na střed sloupků VÝROBA BRAN A BRANEK PILOFOR SUPER V ATYPICKÝCH ROZMĚRECH NA OBJEDNÁVKU PĚTISTUPŇOVÁ OCHRANA RÁMU A SLOUPKŮ: odmaštění fosfátování oplach demi vodou 3 pasivace (proces Envirox SG ) lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku BRANKY A BRÁNY NA OBJEDNÁVKU Dvoukřídlá brána PILOFOR SUPER úprava ( RAL 6005), 2 lakováno rám ze čtyřhranných profilů (uzavřený) výplň svařovaný panel bez prolisu velikost ok mm drátu: vodorovné 2 6 mm, svislé 5 mm součástí brány jsou 2 sloupky včetně kloubových stavitelných závěsů a středovou zástrčí s dorazem součástí je zámek FAB, hliníková klika a plastový doraz brány BRÁNA JE UNIVERZÁLNÍ šířka * výška brány (mm) DVOUKŘÍDLÁ BRÁNA průřez / výška sloupků (mm) / / / / / / 2630 * šířka na střed sloupků Vizualizace dvoukřídlých bran 980, 1180, 1380, 1580 mm. Vizualizace dvoukřídlých bran 1780 a 1980 mm. JINÉ BAREVNÉ PROVEDENÍ BRAN A BRANEK JE MOŽNÉ NA OBJEDNÁVKU.

24 Jednokřídlá branka PILOFOR SUPER A B BRANKA JE UNIVERZÁLNÍ (levá i pravá) Veškeré příslušenství je kompatibilní k oboustranné instalaci mm (doporučená minimální šířka) A. Stavitelný kloubový závěs B. Sestava kliky, zámku a dorazu Dvoukřídlá brána PILOFOR SUPER A B C 4118, 4138 mm (doporučená minimální šířka) BRÁNA JE UNIVERZÁLNÍ Veškeré příslušenství je kompatibilní k oboustranné instalaci. A. Stavitelný kloubový závěs B. Sestava kliky, zámku a dorazu C. Středová zástrč s dorazem

25 ZDARMA * Příslušenství k brankám a branám set příslušenství pro dvoukřídlou bránu IDEAL UNIVERSAL obsah balení: zámek brány s nerez štítkem; vložka 47 (23,5/23,5); krytka vložky zámku na kulatý profil 2 ; klika hliníková na kulatý profil; doraz branky na kulatý profil kovový, zelený RAL 6005 zámek branky, brány s nerez štítkem (na kulatý nebo rovný profil univerzální) zámek branky, brány s nerez štítkem dozický (na kulatý nebo rovný profil univerzální) balení (ks) 1 podložka pod zámek na kulatý profil 1 podložka pod zámek na rovný profil balení (ks) štítek dvoukřídlé brány IDEAL na otvor zámku s okem 1 štítek dvoukřídlé brány IDEAL na otvory dorazu s okem 1 klika PVC na kulatý profil klika hliníková na kulatý profil klika hliníková zahradní zámek (plastové provedení) LAKZ40 P1 (kompatibilní s dorazem SAKL QF, SMKL QF) zelený RAL 6005, vhodné pro čtvercový profil rámu bran a branek 40 mm, jiné barevné provedení na objednávku s příplatkem (RAL 6009, 9005, 9010, 7016); obsah balení: zámek, vložka, klika, 3x klíč zámek průmyslový (hliníkové provedení) LAKQ40 U2 (kompatibilní s dorazem SAKL QF) stříbrný, vhodné pro čtvercový profil rámu bran a branek mm; jiné barevné provedení na objednávku s příplatkem (RAL 6005, 6009, 9005, 9010, 7016); obsah balení: zámek, vložka, klika, 3x klíč zámek průmyslový kódovaný (hliníkové provedení) LMKQ40 V2 (kompatibilní s dorazem SAKL QF) stříbrný, vhodné pro čtvercový profil rámu bran a branek mm; jiné barevné provedení na objednávku s příplatkem (RAL 6005, 6009, 9005, 9010, 7016); obsah balení: zámek, vložka, klika, 3x klíč elektrozámek EMISSA černý 12V levý/pravý klika hliníková 3006M-H-ALU 1 ucpávka otvoru kliky (2ks) 1 koule hliníková kulatá set 3006KR 5 možností nastavení, čtyřhran 8 x 8 mm obě koule aktivní obě koule pasivní jedna koule aktivní, druhá pasivní jedna koule aktivní + záslepka jedna koule pasivní + záslepka středová zástrč 1 středový doraz brány IDEAL 1 středový doraz brány PILGATE 1 1 vložka 47 (23,5/23,5), pro branky a brány IDEAL, PILGATE 1 středový doraz brány PILOFOR 1 náhradní klíč (matrice) pro vložku 47 - IDEAL 1 vložka 65 (32,5 / 32,5), pro branky a brány PILOFOR 1 náhradní klíč (matrice) pro vložku 65 - PILOFOR 1 krytka pro dozický zámek plastová, 1 krytka vložky zámku plastová, na kulatý profil 1 krytka vložky zámku plastová, 1 dolní zástrč křídlové brány hliníkové provedení s ocelí VSA/VSF rozteč montážních otvorů 140 mm délka zástrče 490 mm uložení středové zástrče křídlové brány bez dorazu EGS ocelové provedení s plastem vhodné pro zástrče do maximálního 20 mm odvodňovací otvor; délka uložení 170 mm montážní sada pro produkty LOCINOX QUICK-FIX (2ks) nerezová příchytka panelu do branky, brány PILOFOR ucpávka otvoru vložky zámku (2ks) 1 nerezový šroub M6 25 mm pro příchytku panelu do branky, brány PILOFOR 1

26 PŘÍSLUŠENSTVÍ K BRANKÁM A BRANÁM popis výrobku pant regulovatelný darcromet M balení (ks) 2 popis výrobku délka (mm) balení (ks) doraz branky, brány PVC, černý na kulatý profil 1 doraz branky, brány PVC, černý na rovný profil 1 doraz branky, brány PVC, černý pro branky a brány PILOFOR 1 pant nerezový regulovatelný M pant regulovatelný darcromet M doraz branky kovový na kulatý profil zelený RAL varné lůžko pantu 1 pant zahradní nerezový s hliníkovým vyztužením GBM12-DP40 vhodné pro čtvercový profil branky a brány 40 mm délka šroubovice 130 mm 2 varné pouzdro na pant 12 mm 1 varné pouzdro na pant 16 mm 1 pant regulovatelný M pant regulovatelný M bavolet na křídlo branky, brány rovný koncový levý 1 plotna M16, čtyři otvory na šrouby 1 pant regulovatelný M20 s plotnou pro zděné a kovové sloupky, čtyři díry 1 bavolet na křídlo branky, brány rovný koncový pravý 1 pant regulovatelný M20 s plotnou pro zděné a kovové sloupky, dvě díry 1 bavolet na křídlo branky, brány rovný, koncový levý barva RAL otočná varná matice M16 1 pant regulovatelný M20 s varnou matkou 1 bavolet na křídlo branky, brány rovný, koncový pravý barva RAL doraz křídlové branky nebo brány, hliníkové provedení SAKL QF (kompatibilní se zámky LAKQ U2, LMKQ V2, LAKZ P1) stříbrný, vhodné pro čtvercový profil sloupku mm jiné barevné provedení na objednávku s příplatkem (RAL 6005, 6009, 9005, 9010, 7016) 1 protipřelezová pilka k upevnění na brány a branky výška pilky 30,00 mm, rozteč mezi zuby 50,00 mm doraz křídlové branky nebo brány (plastové provedení) SKRZ (kompatibilní se zámkem LAKZ P1) zelený RAL 6005 vhodné pro kulatý profil sloupku 60 mm doraz křídlové branky nebo brány (plastové provedení) SMKL QF (kompatibilní se zámkem LAKZ P1) zelený RAL 6005, vhodné pro čtvercový profil sloupku od 40 mm jiné barevné provedení na objednávku s příplatkem (RAL 6009, 9005, 9010, 7016) 1 1 protipřelezová pilka k upevnění na brány a branky výška pilky 30,00 mm, rozteč mezi zuby 50,00 mm barva RAL

27 ZDARMA * Chovatelská šestihranná pletiva a chovatelské svařované sítě CHOVATELSKÁ ŠESTIHRANNÁ PLETIVA mnohoúčelová pletiva pro chov domácích zvířat vhodná jako ochrana proti škůdcům oko/výška/délka role (mm) 13/1000/50 m 16/1000/50 m 20/1000/50 m 25/1000/50 m 40/1000/50 m 50/1000/50 m barva RAL 6005 oko/výška/délka role (mm) 13/1000/25 m 16/1000/25 m 20/1000/25 m 25/1000/25 m 30/1000/25 m 40/1000/25 m HOBBY balení oko/výška/délka role (mm) 13/500/10 m 25/500/10 m 25/1000/10 m HOBBY balení barva RAL 6005 oko/výška/délka role (mm) 13/500/10 m 13/1000/10 m 25/500/10 m POUŽITÍ: voliéry, klece, oplocení pro drobné zviřectvo...

28 CHOVATELSKÉ SVAŘOVANÉ SÍTĚ mnohoúčelové produkty pro chov domácích zvířat vhodné jako ochrana proti škůdcům vhodné pro terária, králíkárny a voliéry díky své vysoké pevnosti vhodné pro ohrazení kompostů barva RAL 6005 rozměry (mm) oko/drát/výška/délka role 25 25/2,0/1000/10 m HOBBY balení barva RAL 6005 rozměry (mm) oko/drát/výška/délka role 12,7 12,7/0,9/500/5 m 19 19/1,1/500/5 m 19 19/1,1/1000/5 m rozměry (mm) oko/drát/výška/délka role 6,3 6,3/0,55/1000/25 m 8,0 8,0/0,8/1000/25 m 10,6 10,6/0,9/1000/25 m 12,7 12,7/1,05/1000/25 m 16 16/1,2/1000/25 m 19 19/1,45/1000/25 m 25,4 25,4/1,7/1000/25 m HOBBY balení rozměry (mm) oko/drát/výška/délka role 12,7 12,7/1,05/500/5 m 19 19/1,05/500/5 m 19 19/1,45/1000/5 m Ozdobné dekorační šestihranné pletivo HEXANET DECO velikost ok 13 mm, drátu 0,80 mm, délka role 2,50 m, šířka role 25 cm červená modrá žlutá Příslušenství k chovatelským svařovaným sítím kleště HOBBY pro spojování svařovaných sítí svorky HOBBY pro spojování svařovaných sítí POUŽITÍ: voliéry, klece, oplocení výběhu pro drobné zviřectvo...

29 ZDARMA * Sloupky a vzpěry PĚTISTUPŇOVÁ OCHRANA SLOUPKŮ A VZPĚR: odmaštění fosfátování oplach demi vodou 3 pasivace (proces Envirox SG ) lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku Sloupky kulaté IDEAL Plotové vzpěry kulaté IDEAL silně zinkováno námi využívaná technologie zajišťuje minimálně dvojnásobnou korozní odolnost na železných a pozinkovaných materiálech (testováno v komoře solnou mlhou) jedná se o nejvyšší stupeň povrchové ochrany a lakování v ČR SLOUPEK plastová čepička součástí sloupku je příchytka napínacího drátu * součástí sloupku není příchytka napínacího drátu SLOUPEK plastová čepička součástí sloupku je příchytka napínacího drátu barva RAL 6005 * součástí sloupku není příchytka napínacího drátu výška/průměr/síla stěny (mm) 1750/38/1, /38/1, /38/1, /38/1, */48/1, */48/1, */48/1, /48/1, /48/1, /48/1, /48/1, /38/1, /38/1, /38/1, /38/1, */48/1, */48/1, */48/1, /48/1, /48/1, /48/1, /48/1,50 silně zinkováno vzpěry jsou v horní části seříznuté k upevnění na sloupek s plastovou koncovkou součástí vzpěr je spojovací materiál vzpěry IDEAL se používají shodně i pro sloupky PILCLIP spojovací materiál pro vzpěru výška/průměr/síla stěny (mm) VZPĚRA 1750/38/1, /38/1, /38/1,25 VZPĚRA barva RAL 6005 VZPĚRA barva antracit 1750/38/1, /38/1, /38/1, /38/1, /38/1, /48/1, /38/1,25

30 Sloupky čtyřhranné k panelům PILOFOR Sloupky PILOFOR mm k panelům PILOFOR výška sloupku (mm) čtvercový průřez mm síla stěny 1,50 mm součástí sloupku jsou zalisované matky M6 a PVC čepička barva RAL 6005 PĚTISTUPŇOVÁ OCHRANA SLOUPKŮ: odmaštění fosfátování oplach demi vodou 3 pasivace (proces Envirox SG ) lakování polymerovou barvou 80 μm ocelový prvek vrstva zinku RAL Sloupky PILODEL mm k panelům PILOFOR Jiné barevné provedení sloupků je možné na objednávku. výška sloupku (mm) obdélníkový průřez mm síla stěny 1,50 mm součástí sloupku je PVC čepička barva RAL 6005, antracit RAL 7016 RAL 6005 RAL Jiné barevné provedení sloupků je možné na objednávku. Sloupky s montážní lištou PILCLIP námi využívaná technologie zajišťuje minimálně dvojnásobnou korozní odolnost na železných a pozinkovaných materiálech (testováno v komoře solnou mlhou) jedná se o nejvyšší stupeň povrchové ochrany a lakování v ČR díky prolisu má sloupek PILCLIP několikanásobně vyšší pevnost a tuhost vůči běžnému kulatému sloupku (např. sloupku PILCLIP 48 mm se vyrovná běžnému kulatému sloupku o 60 mm) instalace oplocení na sloupky PILCLIP je sofistikovanější a uživatelsky příznivější v porovnání s kulatým sloupkem SLOUPEK součástí sloupku je PVC čepička barva RAL 6005 výška/průměr/síla stěny (mm) 1700/48/1, /48/1, /48/1, /48/1, /48/1, /48/1,50 SLOUPEK součástí sloupku je PVC čepička barva antracit 1700/48/1, /48/1, /48/1,50

31 ZDARMA * Příslušenství k instalaci čtyřhranných pletiv a svařovaných sítí barva výška průměr (mm) (mm) konzole k uchycení pletiva na zděný, kovový sloupek mm mm konzole k uchycení pletiva na zděný, kovový sloupek barva RAL mm mm čepička PVC čepička PVC čepička PVC 5/4 čepička PVC 5/4 hnědá čepička PVC 6/4 čepička PVC 6/4 hnědá čepička PVC 2 čepička PVC 2 hnědá koncovka vzpěry PVC nádstavec pro sloupek stříbrný 38 nádstavec pro sloupek - RAL 6005 zelený 38 nádstavec pro sloupek stříbrný 48 nádstavec pro sloupek - RAL 6005 zelený 48 spojovací materiál pro vzpěru barva výška průměr (mm) (mm) koncovka na rozpěru Al 38 koncovka na rozpěru Al 48 koncovka na rozpěru Al + PVC RAL koncovka na rozpěru Al + PVC RAL objímka na sloupek objímka na sloupek RAL šroub s matkou M8 (šroub M matka) příchytka napínacího drátu včetně šroubu příchytka zatloukací sloupková vodováha vrtací souprava na ruční hloubení děr pro sloupky ruční vrták 15 cm barva RAL 6005 ruční bagr na vybírání zeminy při kopání děr pro sloupky závitové tyče o délce 1 m kotva průvlaková M10 90 chemická kotva 380 ml barva ve spreji RAL ml barva ve spreji RAL ml antracit barva ve spreji RAL ml Zink Alu barva pro ochranu povrchu proti korozi 400 ml M10 M12 M14 M16 M18

32 Příslušenství k montáži svařovaných panelů PILOFOR objímka z PVC k uchycení panelů ke kulatým sloupkům včetně šroubu na sloupku 48 mm barva,, šedá (PILOFOR LIGHT) objímka na panely PILOFOR pro sloupek 48 mm, šedá koncová průběžná kleště na panelové spojky (PILOFOR LIGHT, CLASSIC) svorky z nerez oceli ke zdi (2 ks v balení) (PILOFOR LIGHT, CLASSIC, SUPER, SUPER STRONG) objímka na panely PILOFOR pro sloupek 48 mm,, barva RAL 6005 příchytka panelu PILOFOR PVC na sloupek 48 mm včetně šroubu příchytka panelu PILOFOR LIGHT barva RAL 6005 hákový šroub s matkou (PILOFOR CLASSIC) příchytka k uchycení panelu CLASSIC, SUPER na hranatý sloupek příchytka panelu PILOFOR z nerez oceli motýlek příchytka k uchycení panelů k obdélníkovým sloupkům PILODEL mm koncová průběžná koncová průběžná rohová příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu (PILOFOR CLASSIC) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu (PILOFOR SUPER) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu (PILOFOR SUPER STRONG) PVC příchytka panelů PILOFOR CLASSIC ke konstrukci brány šedá bílá šedá bílá bílá příchytka k uchycení panelů k obdélníkovým sloupkům PILODEL mm, barva RAL 6005 příchytka z PVC a nerez oceli k uchycení panelů k obdélníkovým sloupkům PILODEL mm koncová průběžná rohová PVC příchytka panelů PILOFOR SUPER ke konstrukci brány nerezová příchytka panelů PILOFOR CLASSIC ke konstrukci brány nerezová příchytka panelů PILOFOR SUPER ke konstrukci brány objímka PVC na sloupky mm pro panely PILOFOR příchytka PVC na sloupek mm pro panely PILOFOR včetně šroubu příchytka pro PILOFOR ST na sloupek mm, PVC příchytka pro PILOFOR PRO na sloupek mm, PVC příchytka panelu PILOFOR osazení, kovový přítlak, mm, PVC panelová spojka z nerez oceli (PILOFOR LIGHT, CLASSIC) trhací šroub k upevnění příchytky se zalamovací hlavou (PILOFOR CLASSIC, SUPER, SUPER STRONG) šroub M6 pozinkovaný (PILOFOR CLASSIC, SUPER, SUPER STRONG) čepička PILODEL PVC mm čepička PILOFOR PVC mm čepička sloupku mm s háčky na čele čepička sloupku 48 mm s háčky na čele délka 42 mm délka 52 mm délka 40 mm Příslušenství k montáži sloupků a vzpěr na betonový základ platle k montáži sloupku na betonový základ pro sloupky IDEAL 60 mm platle k montáži sloupku na betonový základ pro sloupky IDEAL 76 mm platle k montáži sloupku na betonový základ pro sloupky profilu mm platle k montáži sloupku na betonový základ pro sloupky profilu mm platle k montáži sloupku na betonový základ pro sloupky profilu mm platle k montáži sloupku na zeď pro sloupky IDEAL 38 mm platle k montáži sloupku na zeď pro sloupky IDEAL 48 mm platle k montáži sloupku na betonový základ pro sloupky IDEAL 38 mm platle k montáži sloupku na betonový základ pro sloupky IDEAL 48 mm platle k montáži sloupku na betonový základ pro sloupky PILCLIP 48 mm s prolisem platle k montáži vzpěry na betonový základ pro vzpěry IDEAL 38 mm platle k montáži sloupku na betonový základ pro sloupky PILOFOR profilu mm platle k montáži sloupku na betonový základ pro sloupky PILODEL profilu mm

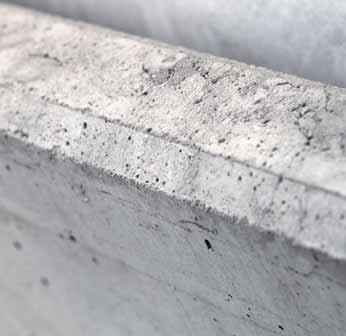

33 ZDARMA * Podhrabové desky s příslušenstvím betonové panely nahrazující podezdívku vhodné pod klasické pletivo, svařované sítě nebo svařované panely podhrabové desky jsou uchyceny na kulaté a hranaté sloupky pomocí stabilizačních držáků délka 245 cm je vhodná k panelům PILOFOR, délka 295 cm je vhodná pro ostatní druhy pletiv a svařovaných sítí přeprava podhrabových desek je zpoplatněna dle platného ceníku společnosti Pilecký, s.r.o. Příslušenství k instalaci podhrabových desek hladké provedení bez zámku délka/výška/šířka (mm) 2450/200/ /200/ /300/ /300/50 stabilizační držák PVC průběžný otvoru 38 mm stabilizační držák PVC průběžný otvoru 48 mm výška (mm) stabilizační držák průběžný otvoru 48 mm stabilizační držák koncový stabilizační držák PVC koncový držák na podhrabovou desku pro vzpěry IDEAL 38 mm TEX šroub 6,3 32 mm (samovrtný) TEX šroub 6,3 50 mm (samovrtný)

34 ZDARMA * Fólie pod plot konec prorůstání trávy a plevele do vašeho plotu jednoduché pokládání recyklovatelného výrobku POD nový starý PLOT velmi snadno položíte ukotvíte zasypete a tráva pod plotem neproroste fólie pod plot 25 cm/10 m + 20 ks plastových hřebů SET obsahuje: 10 m černé fólie z LDPE materiálu 20 ks kotvících plastových hřebů návod k pokládce balení (ks) fólie pod plot 25 cm/50 m 1 kotvící plastové hřeby 12cm/1ks 1

35 ZDARMA * Zemní vruty VYUŽITÍ: drátěné ploty, sloupky, altány, zahradní domky, pergoly, garážová stání, solární panely kód váha (kg) mm A1 2, mm A2 2, mm (U 100 mm) A4 3,3 KSF G (s 3 závity M8) ,5 KSF ,0 KSF ,5 KSF U ,2 KSF U ,8 KSF U ,8 KSF U ,8 KSF U ,9 KSF U ,6 Příslušenství k instalaci zemních vrutů redukce k ukotvení čtyřhranného sloupku mm do zemního vrutu balení (ks) 1 T kříž 56 mm pro zavrtání vrutů barva RAL PRONÁJEM T KŘÍŽE cena 0 Kč vratná záloha Kč bez DPH

36 ZDARMA * Lesnická pletiva UZLOVÁ PASTEVECKÁ výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) LIGHT PASTEVECKÁ 1200/9/150 vrstva zinkování 70 g/m 2 okrajového drátu 2,00 mm vnitřního drátu 1,60 mm rozteč všech ok mm UZLOVÁ SUPER SUPER vrstva zinkování 70 g/m 2 okrajového drátu 2,40 mm vnitřního drátu 1,90 mm výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1600/15/ /20/ /17/150 UZLOVÁ LIGHT 2000/25/150 LIGHT vrstva zinkování 70 g/m 2 okrajového drátu 2,00 mm vnitřního drátu 1,60 mm UZLOVÁ STANDARD STANDARD vrstva zinkování 70 g/m 2 okrajového drátu 2,20 mm vnitřního drátu 1,80 mm výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1500/14/ /20/ /15/ /19/ /20/ /23/ /20/ /17/ /22/ /25/150 výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1000/8/ /10/ /14/ /15/ /19/ /20/ /23/ /16/ /17/ /22/ /25/150 UZLOVÁ PREMIUM PREMIUM vrstva zinkování 210 g/m 2 okrajového drátu 2,40 mm vnitřního drátu 1,90 mm vrstva zinkování 210 g/m 2 okrajového drátu 2,50 mm vnitřního drátu 2,00 mm výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1600/15/ /20/ /17/ /25/150

37 SVAŘOVANÁ svařovaná pletiva nebo vhodná k individuální ochraně dřevin proti okusu drobnou zvěří BENITA drátu 1,80 mm výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1200/11/65 (50 m) 1500/14/65 (50 m) 1500/15/65 (50 m) 1800/18/60 (50 m) UZLOVÁ SPECIAL BENITA barva RAL 6005 drátu 2,10 mm 1600/13/150 (25 m) 2000/17/150 (25 m) TITAN LIGHT vrstva zinkování 240 g/m 2 drátu 2,00 mm výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 2000/14/150 TITAN vrstva zinkování 240 g/m 2 drátu 2,50 mm 1800/13/ /14/ /16/150 UZLOVÁ CHOVATELSKÁ vysoká odolnost proti pohybu ve čtyřech směrech nadstandardní pevnost, estetický vzhled malé uzly, které nepřekáží TORUS R vrstva zinku 240 g/m 2 uzlové pletivo výška pletiva/počet vodorovných drátů/rozteč svislých drátů (mm) 1000/10/150 (50 m) 1200/11/150 (50 m) Příslušenství k montáži lesnických pletiv (mm) RAPIDO pro dráty o 1,60 2,80 spona standard Kleště RAPIDO (mm) RAPIDO spona super pro dráty o 2,50 4,00 SKOBY (balení 5 kg min. odběr) 3,10; délka 31 3,40; délka 34 3,80; délka 38 4,20; délka 42 hřebíky (balení 5 kg min. odběr)

38 ZDARMA * Prvky nejvyšší ochrany Ostnatý drát PICHLÁČEK špičková jakost silně zinkovaného ostnatého drátu (240 g/m 2 ) úprava a balení ve svitku/váha 50 m / 2,60 kg 100 m / 5,10 kg barva RAL 6005 balení ve svitku/váha 50 m /3,20 kg 100 m / 5,40 kg 250 m / 15 kg

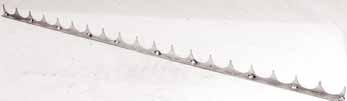

39 Žiletková spirála silně zinkováno dokonalá ochrana objektu průměr vinutí (mm) optimální rozvinutá délka (m) Příslušenství pro ostnaté dráty a žiletkové pásky kovová ramena s úpravou nebo délka ramena 45 cm s otvory pro 3 řady bavolet na kulatý sloupek IDEAL 48 mm jednostranný barva RAL 6005 hliníkový hliníkový + PVC bavolet na kulatý sloupek IDEAL 48 mm tvar V barva RAL 6005 Plochá žiletková páska šířka pásky 20 mm, vzdálenost ostnů 25 mm bavolet na kulatý sloupek IDEAL 48 mm rovný, koncový barva RAL 6005 balení ve svitku 50 m bavolet na čtyřhranný sloupek PILODEL mm jednostranný, vnitřní vnější bavolet na čtyřhranný sloupek PILODEL mm jednostranný, barva RAL 6005 vnitřní vnější Protipřelezová pilka vrcholové zabezpečení k upevnění na brány a branky výška pilky 30,00 mm rozteč mezi zuby 50,00 mm délka (mm) 1000 bavolet na čtyřhranný sloupek PILODEL mm tvar V barva RAL 6005 bavolet na čtyřhranný sloupek PILOFOR mm jednostranný, vnitřní vnější barva RAL bavolet na čtyřhranný sloupek PILOFOR mm jednostranný, barva RAL 6005 bavolet na čtyřhranný sloupek PILOFOR mm tvar V barva RAL 6005 vnitřní vnější

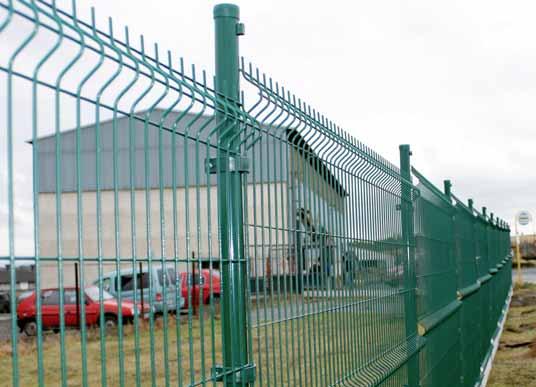

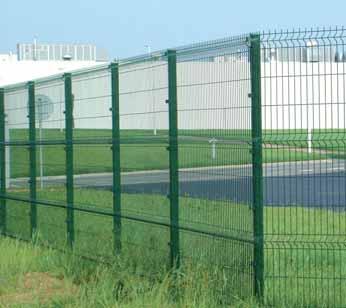

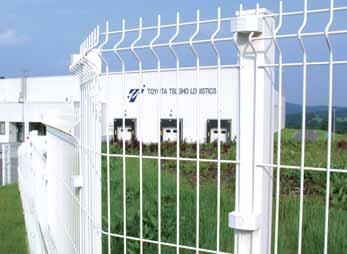

40 ZDARMA * Průmyslové svařované panely PILOFOR LIGHT obdélníková oka upevnění na kulaté sloupky 48 mm (LIGHT) šířka panelů 2500 mm úprava a barva PANELY PILOFOR S PROLISEM velikost ok mm drátu 4 mm výška (mm) PILOFOR LIGHT výška (mm) PILOFOR LIGHT RAL 6005 PILOFOR LIGHT RAL 7016 doporučená výška sloupku doporučený počet upevnění na sloupek 1030 velikost ok mm drátu 4 mm počet prolisů V panely jsou zakončeny na jedné straně ostny o délce 30 mm, druhá strana je naopak zakončena na tupo s vodorovným drátem aplikace panelů je možná ostny nahoru nebo dolů dle potřeb možnost montáže s podhrabovými deskami rychlá instalace nejvyšší kvalita ke všem výškám nabízíme širokou škálu dvoukřídlých, dlých, jednokřídlých bran a branek se shodnou výplní Příslušenství k montáži svařovaných panelů PILOFOR objímka z PVC k uchycení panelů ke kulatým sloupkům včetně šroubu na sloupku 48 mm objímka na panely PILOFOR pro sloupek 48 mm, objímka na panely PILOFOR pro sloupek 48 mm,, barva RAL 6005 příchytka panelu PILOFOR PVC na sloupek 48 mm včetně šroubu příchytka panelu PILOFOR LIGHT barva RAL 6005 příchytka panelu PILOFOR z nerez oceli motýlek čepička sloupku 48 mm s háčky na čele šedá koncová průběžná koncová průběžná příchytka k uchycení panelů k obdélníkovým sloupkům PILODEL mm příchytka k uchycení panelů k obdélníkovým sloupkům PILODEL mm, barva RAL 6005 příchytka z PVC a nerez oceli k uchycení panelů k obdélníkovým sloupkům PILODEL mm příchytka PVC na sloupek mm pro panely PILOFOR včetně šroubu svorky z nerez oceli ke zdi (2 ks v balení) koncová průběžná rohová koncová průběžná rohová POUŽITÍ: soukromé pozemky, veřejná prostranství, parky a sportovní hřiště...

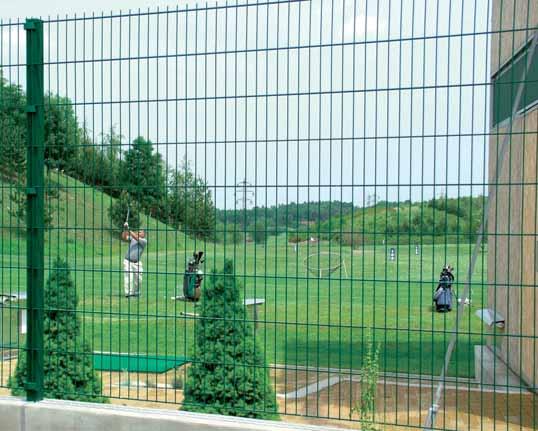

41 ZDARMA * Průmyslové svařované panely PILOFOR CLASSIC obdélníková oka upevnění na sloupky se čtyřhranným profilem (CLASSIC, SUPER, SUPER STRONG) šířka panelů 2500 mm úprava a barva PANELY PILOFOR S PROLISEM velikost ok mm drátu 5 mm výška (mm) CLASSIC Fe CLASSIC svařen z galvanicky pozinkovaných drátů CLASSIC CLASSIC RAL 6005 CLASSIC RAL 7016 doporučená výška sloupku doporučený počet upevnění na sloupek počet prolisů V panely jsou zakončeny na jedné straně ostny o délce 30 mm, m, druhá strana je naopak zakončena na tupo s vodorovným drátem aplikace panelů je možná ostny nahoru nebo dolů dle potřeb možnost montáže s podhrabovými deskami rychlá instalace nejvyšší kvalita ke všem výškám nabízíme širokou škálu dvoukřídlých, jednokřídlých bran a branek se shodnou výplní POUŽITÍ: průmyslové budovy, továrny, školy, parky, hřiště...

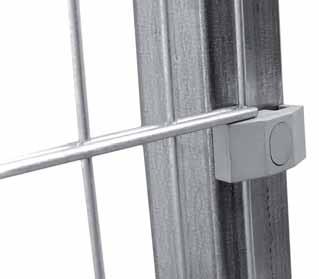

42 Příslušenství k montáži svařovaných panelů PILOFOR objímka na panely PILOFOR pro sloupek 48 mm, objímka na panely PILOFOR pro sloupek 48 mm,, barva RAL 6005 příchytka panelu PILOFOR PVC na sloupek 48 mm včetně šroubu hákový šroub s matkou příchytka k uchycení panelu na hranatý sloupek příchytka k uchycení panelů k obdélníkovým sloupkům PILODEL mm příchytka k uchycení panelů k obdélníkovým sloupkům PILODEL mm barva RAL 6005 příchytka z PVC a nerez oceli k uchycení panelů k obdélníkovým sloupkům PILODEL mm příchytka PVC na sloupek mm pro panely PILOFOR včetně šroubu panelová spojka z nerez oceli koncová průběžná koncová průběžná koncová průběžná rohová koncová průběžná rohová kleště na panelové spojky svorky z nerez oceli ke zdi (2 ks v balení) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu PVC příchytka panelů ke konstrukci brány šedá bílá nerezová příchytka panelů ke konstrukci brány trhací šroub k upevnění příchytky se zalamovací hlavou šroub M6 pozinkovaný délka 42 mm délka 52 mm délka 40 mm příchytka panelu PILOFOR z nerez oceli motýlek objímka PVC na sloupky mm pro panely PILOFOR příchytka pro PILOFOR ST na sloupek mm, PVC příchytka pro PILOFOR PRO na sloupek mm, PVC příchytka panelu PILOFOR osazení, kovový přítlak, mm, PVC čepička sloupku mm s háčky na čele čepička sloupku 48 mm s háčky na čele

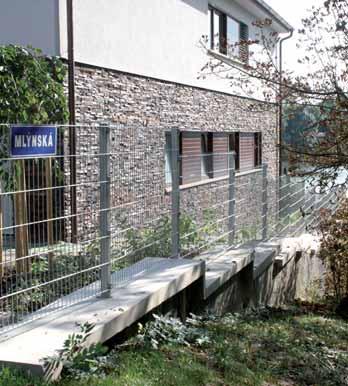

43 ZDARMA * Průmyslové svařované panely PILOFOR SUPER obdélníková oka upevnění na sloupky se čtyřhranným profilem (CLASSIC, SUPER, SUPER STRONG) šířka panelů 2500 mm úprava a barva PANELY PILOFOR PLOCHÉ velikost ok mm drátů: vodorovné 2 6 mm svislé 5 mm výška (mm) SUPER Fe SUPER svařen z galvanicky pozinkovaných drátů SUPER SUPER RAL 6005 SUPER RAL 7016 doporučená výška sloupku doporučený počet upevnění na sloupek extrémně silný panel díky dvojitým horizontálním drátům panely jsou zakončeny na jedné straně ostny o délce 30 mm, druhá strana je naopak zakončena na tupo s vodorovným drátem aplikace panelů je možná ostny nahoru nebo dolů dle potřeb možnost montáže s podhrabovými deskami rychlá instalace nejvyšší kvalita vysoká bezpečnost ke všem výškám nabízíme širokou škálu dvoukřídlých a jednokřídlých bran a branek se shodnou výplní volitelným doplňkem jsou prvky nejvyšší ochrany (protipřelezová pilka, ostnatý drát, žiletková spirála a páska) POUŽITÍ: letiště, vojenské prostory, průmyslové budovy, továrny, skladiště a sportovní stadiony...

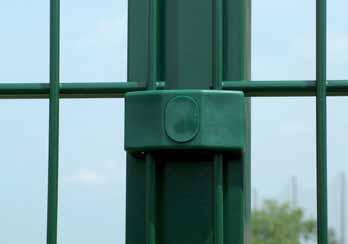

44 Příslušenství k montáži svařovaných panelů PILOFOR objímka na panely PILOFOR pro sloupek 48 mm, koncová průběžná objímka na panely PILOFOR pro sloupek 48 mm,, barva RAL 6005 koncová průběžná příchytka panelu PILOFOR PVC na sloupek 48 mm včetně šroubu příchytka k uchycení panelu na hranatý sloupek příchytka k uchycení panelů k obdélníkovým sloupkům PILODEL mm koncová průběžná rohová příchytka k uchycení panelů k obdélníkovým sloupkům PILODEL mm barva RAL 6005 koncová průběžná rohová příchytka z PVC a nerez oceli k uchycení panelů k obdélníkovým sloupkům PILODEL mm příchytka PVC na sloupek mm pro panely PILOFOR včetně šroubu svorky z nerez oceli ke zdi (2 ks v balení) příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu PVC příchytka panelů ke konstrukci brány nerezová příchytka panelů ke konstrukci brány trhací šroub k upevnění příchytky se zalamovací hlavou šedá bílá délka 42 mm délka 52 mm šroub M6 pozinkovaný délka 40 mm příchytka panelu PILOFOR z nerez oceli motýlek objímka PVC na sloupky mm pro panely PILOFOR příchytka pro PILOFOR ST na sloupek mm, PVC příchytka pro PILOFOR PRO na sloupek mm, PVC příchytka panelu PILOFOR osazení, kovový přítlak, mm, PVC čepička sloupku mm s háčky na čele čepička sloupku 48 mm s háčky na čele

45 ZDARMA * Mobilní oplocení silně zinkované lehké mobilní panely s jednoduchou montáží vhodné k dočasnému oplocení budov, výkopů, stavenišť nebo kulturních akcí na volném prostranství rám je zhotoven z uzavřených profilů výplň ze svařovaných drátů bez profilu STANDARD svislé dráty nahoře ukončeny s přesahem vyšší stupeň zabezpečení délka (mm) výška (mm) panel Příslušenství k mobilním panelům podstavec betonový s otvory kolečko k mobilní bráně vrátka univerzální spojka mobilního oplocení závěs pro mobilní bránu nebo branku POUŽITÍ: stavby, kulturní akce, dočasné zabezpečení...

46 ZDARMA * Garážová vrata Sekční garážová vrata Rolovací garážová vrata plášť vrat je vyroben z ocelového pozinkovaného plechu s následnou barevnou úpravou vrata jsou vždy zateplena polyuretanem síly 40 mm (Uk = 1,07 W/m 2 K) výplně ve čtyřech provedeních panelu, se třemi typy povrchu panelu: dřevu podobný woodgrain, hladký smoothgrain, hrubý sandgrain barevné provedení: tmavě hnědá,, měděná hnědá,, vínově červená, stříbrná, antracitová, bílá barevné provedení za příplatek: zlatý dub, ořech FUTURE ruční vrata (bez zámku) typizované rozměry Standardní barvy: bílá, hnědá, modrá, červená Prolis: NÍZKÝ Struktura: WOODGRAIN rozměr (mm) rozměr (mm) FUTURE ruční vrata (bez zámku) typizované rozměry Standardní barvy: bílá, hnědá Prolis: KAZETOVÝ Struktura: WOODGRAIN rozměr (mm) rozměr (mm) Uvedené rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. kazetový prolis nízký prolis střední prolis bez prolisů plášť vrat je vyroben z hliníkových lamel vyplněných polyuretanem lamely a konstrukce vrat jsou lakovány barvami s vysokou odolností proti otěru vrata jsou vždy vybavena trubkovým elektrickým pohonem, ovládaná klíčovým a otočným přepínačem vrata je možné dodat s dálkovým ovládáním barevné provedení: bílá, hnědá, šedohnědá, modrá, šedá, červená, žlutá,, krémová, jedlová, béžová, stříbrná, zlatý dub ROLETOVÁ VRATA LG-77 Standardní barvy: bílá, šedohnědá rozměr (mm) rozměr (mm) Uvedené rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. Pohon pro garážová vrata 210 barev 24V elektromechanický řetězový nebo řemenový pohon pro pružinová a sekční garážová vrata pro residenční použití s maximální tažnou silou 600N (60 kg) elektronické koncové spínače s encoderem a mechanický doraz při otevírání, systém proti sevření v řídící jednotce, která je programovatelná pomocí displeje, zabudovaný přijímač s pamětí pro 64 ovladačů čas pro otevření 28s BOTTICELLI VENERE D pohon

47 Výklopná garážová vrata vrata jsou zhotovena z konstrukce pozinkovaných uzavřených profilů plášť z ocelového a pozinkovaného plechu s následnou barevnou úpravou vrata mohou být nezateplená/zateplená polystyrenem o síle 30 mm s vnitřním překrytím panelem z PVC provedení výplně je možné v šesti variantách: vertikální plášť, prolis ve stylu kazet, vodorovný úzký plášť, vodorovný široký plášť, vertikální široký plášť, vertikální úzký plášť barevné provedení: tmavě hnědá,, měděná hnědá,, vínově červená, stříbrná, antracitová, bílá barevné provedení za příplatek: zlatý dub, ořech Typizovaná výklopná vrata GARSTA E-FUTURO Standardní barvy: bílá, tmavě hnědá Plášť: Vertikální Zateplení: NE rozměr (mm) rozměr (mm) Typizovaná výklopná vrata PREMIUM Standardní barvy: bílá, tmavě hnědá Plášť: Vertikální Zateplení: Ano rozměr (mm) rozměr (mm) Dvoukřídlá garážová vrata plášť vrat je vyroben z ocelového pozinkovaného plechu s následnou barevnou úpravou vrata mohou být nezateplená/zateplená polystyrenem o síle 30 mm s překrytím panelem z PVC provedení výplně svislé barevné provedení: tmavě hnědá,, měděná hnědá,, vínově červená, stříbrná, antracitová, bílá barevné provedení za příplatek: zlatý dub, ořech (+ 552 Kč/m 2 ) Dvoukřídlá vrata Standardní barvy: tmavě hnědá,, měděná hnědá,, vínově červená, stříbrná, antracitová, bílá Plášť: Vertikální výška nezateplená zateplená (mm) šířka 2400 mm šířka 3000 mm šířka 2400 mm šířka 3000 mm Dvoukřídlá vrata Standardní barvy: zlatý dub, ořech Plášť: Vertikální výška nezateplená zateplená (mm) šířka 2400 mm šířka 3000 mm šířka 2400 mm šířka 3000 mm Uvedené rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. Typizovaná výklopná vrata PREMIUM Standardní barvy: bílá, tmavě hnědá Plášť: Prolisy ve tvaru kazety Zateplení: Ano rozměr (mm) rozměr (mm) Uvedené rozměry jsou typizované, vrata je možné vyrobit přímo na míru až do rozměru mm. FUTURO křídlo s vertikálním pláštěm PREMIUM křídlo s vodorovným širokým pláštěm PREMIUM křídlo s vertikálním širokým pláštěm PREMIUM křídlo s vertikálním úzkým pláštěm PREMIUM křídlo s vodorovným úzkým pláštěm PREMIUM křídlo s prolisem ve stylu kazet Pohon pro garážová vrata 24V elektromechanický řetězový nebo řemenový pohon pro pružinová a sekční garážová vrata pro residenční použití s maximální tažnou silou 600N (60 kg) elektronické koncové spínače s encoderem a mechanický doraz při otevírání, systém proti sevření v řídící jednotce, která je programovatelná pomocí displeje, zabudovaný přijímač s pamětí pro 64 ovladačů čas pro otevření 28s BOTTICELLI VENERE D pohon

48 ZDARMA * Gabiony ploty a dělící stěny obklady stávajících budov úspora stavební chemie možnost stavby bez ohledu na počasí stálost, dlouhá životnost a bezúdržbovost variabilita architektonických řešení možnost jedinečného designového ztvárnění pomocí kombinace různých druhů kameniva široká škála využití v exteriéru i interiéru gabionový koš SUPER mm oko mm drát 4 mm 3,62 kg EAN OBSAH BALENÍ: 6 panel mm 4 spona 50,3 mm 80 sponka 16 2 mm gabionový koš SUPER mm oko mm drát 4 mm 5,9 kg EAN OBSAH BALENÍ: 4 panel panel mm 8 spona 50,3 mm 100 sponka 16 2 mm gabionový koš BASIC mm oko mm drát 3,5 mm 2,6 kg EAN OBSAH BALENÍ: 6 panel mm 2 spona 30,3 mm 80 sponka 16 2 mm

49 gabionový koš BASIC mm oko mm drát 3,5 mm 3,4 kg EAN OBSAH BALENÍ: 4 panel mm 2 panel mm 2 spona 30,3 mm 100 sponka 16 2 mm gabionový koš BASIC mm oko mm drát 3,5 mm 5,3 kg EAN OBSAH BALENÍ: 4 panel mm 2 panel mm 4 spona 30,3 mm 150 sponka 16 2 mm gabionový koš BASIC oko mm drát 3,5 mm 7,8 kg EAN OBSAH BALENÍ: 2 panel mm 2 panel mm 2 panel mm 6 spona 30,3 mm 200 sponka 16 2 mm gabionová stěna mm oko ,5 mm drát 3,0 mm 8,6 kg EAN OBSAH BALENÍ: 2 panel mm s okem ,5 mm 2 panel mm s okem mm 2 panel mm s okem mm 14 spona 12,3 mm 180 sponka 16 2 mm gabionová stěna mm oko ,5 mm drát 3,0 mm 12,9 kg EAN OBSAH BALENÍ: 2 panel mm s okem ,5 mm 2 panel mm s okem mm 2 panel mm s okem mm 18 spona 12,3 mm 220 sponka 16 2 mm gabionový trojúhelník mm oko mm drát 3,5 mm 3,8 kg EAN OBSAH BALENÍ: 2 trojúhelníkový panel mm 2 panel mm ,5 mm 3 spona 30,3 mm 100 sponka 16 2 mm PŘÍSLUŠENSTVÍ Zpracování gabionů atypických rozměrů na objednávku. délka (mm) počet kusů (ks) průměr drátu (mm) EAN spirála , spirála , spona , spona , spona , sponky , kleště na sponky

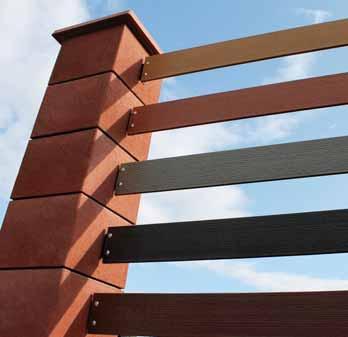

50 ZDARMA * Plotovky PILWOOD VYSOKÁ ODOLNOST JEDNODUCHÁ ÚDRŽBA BEZ NATÍRÁNÍ A LAKOVÁNÍ KVALITNÍ ČESKÝ VÝROBEK GARANCE AŽ 25 LET * ORIGINÁLNÍ DESIGN Plotovky PILWOOD z materiálu WPC (revoluční materiál wood-plastic composite kombinuje poměr dřeva 60% a vysoce kvalitní, zdravotně nezávadný polymer HDPE 40%). Jsou vhodnou volbou díky své vysoké odolnosti a dlouholeté životnosti bez nutnosti nátěrů. Jedná o jeden z nejodolnějších a nejtrvanlivějších bezúdržbových materiálů pro váš plot. Plotovky jsou vyráběny v ČR a nabízí kvalitní profil s plným probarvením. * záruka dle záručních podmínek společnosti PILECKÝ s.r.o. ANTRACIT ČERVENOHNĚDÁ HNĚDÁ PÍSKOVÁ ŠEDÁ Technické parametry profil produkt rozměr váha 1000 mm 1200 mm 1500 mm 2000 mm plotovka PILWOOD mm 1,75 kg 2,11 kg 2,64 kg 3,50 kg plotovka PILWOOD mm 1,70 kg 2,04 kg 2,55 kg 3,40 kg

51 SYSTÉM PILWOOD produkt ANTRACIT ČERVENOHNĚDÁ HNĚDÁ PÍSKOVÁ ŠEDÁ rozměr délka šířka síla (mm) PŘÍSLUŠENSTVÍ produkt Sloupek / příčník mm d mm, ANTRACIT RAL 7016 Sloupek / příčník mm d mm, ČERVENOHNĚDÁ RAL Sloupek / příčník mm d mm, HNĚDÁ RAL 8014 Sloupek / příčník mm d mm, PÍSKOVÁ RAL 1001 Sloupek / příčník mm d mm, ŠEDÁ RAL 7030 Branka univerzální mm ANTRACIT RAL 7016 Branka univerzální mm ČERVENOHNĚDÁ RAL 8004 Branka univerzální mm HNĚDÁ RAL 8014 Branka univerzální mm PÍSKOVÁ RAL 1001 Branka univerzální mm ŠEDÁ RAL 7030 PILWOOD příchytka malá L (1 ks/bal.) PILWOOD příchytka malá L (2 ks/bal.) PILWOOD set pro příčník PILWOOD příchytka velká L (1 ks/bal.) PILWOOD příchytka velká L (2 ks/bal.) PILWOOD set pro podélnou plotovku Vratový šroub M6 20 mm s podložkou a matkou (1 ks/bal.) Vratový šroub M6 20 mm s podložkou a matkou (4 ks/bal.) PILWOOD nýt 4,8 25 mm, m, hl. 16 mm (1 ks/bal.) PILWOOD nýt 4,8 25 mm, hl. 16 mm (50 ks/bal.) PILWOOD šroub TEX 6,3 32 mm (20 ks/bal.) PILODEL čepička PVC mm, PŘÍČNÍKY A BRANKY POUZE NA OBJEDNÁVKU KONFIGURÁTOR PLOTOVEK

52 ZDARMA * Plastové plotovky PILPLAST Plastové ploty jsou určeny především pro zákazníky, kteří požadují bezúdržbový plot. Výhodou systému plotových prvků a komponentů je nejen jejich tvarová a barevná stálost, ale také odolnost vůči UV záření. Plotové profily jsou opatřeny stejnou fólií jako na plastových oknech, díky čemuž elegantně dotvoří vzhled Vašeho domu. V naší nabídce naleznete profily o rozměrech mm a mm v celkových délkách 6 metrů. Profily lze snadno řezat na požadované délky a opatřit je krycím víčkem. Plastové profily jsou vyráběny technologií vytlačování z houževnatého PVC s dlouhou životností a vynikající povětrnostní odolností. Materiál se používá i pro výrobu vytlačovaných profilů k výrobě plastových oken. Plotové profily slouží k montáži lehkých plotových staveb, balkónů, zábradlí, pergol, lavic, různých stěn, ohrad a přístřešků. Montáž stavby plotu je jednoduchá a rychlá s minimální náročností na prostor, vybavení nářadím a odbornost montážníků. plotovka profil mm délka 6 m barva balení (ks) bílá 1 standard 1 premium 1 plotovka profil mm délka 6 m bílá 1 standard 1 premium 1 krytka mm bílá 1 probarvená* 1 fóliovaný dekor 1 krytka mm bílá 1 probarvená* 1 fóliovaný dekor 1 * hnědá nebo tmavě hnědá

53 ZDARMA * Příslušenství pro kovové oplocení Plotový panel sloupková spona pro plotový panel mm RAL 9005 spojka pro plotový panel L (4 ks v balení) RAL 9005 spojka pro plotový panel T (2 ks v balení) RAL 9005 hmoždinka pro šroub panelu PILEG do betonu barva balení (ks) Dvoukřídlá brána barva balení (ks) horní zástrč brány 1 dolní zástrč brány 1 středový doraz dvoukřídlé brány 1 Branka redukce do panelu PILEG 1 šroub na plotový panel PILEG do kovového sloupku RAL 9005 šroub na plotový panel PILEG do zděného sloupku RAL 9005 hrot PILEG převlečný 18 mm hrot PILEG převlečný 18 mm RAL 9005 doraz branky RAL 9005 kotva a závěs pro montáž branky do zděných sloupků závěs pro montáž branky klika branky se štítky zámku 1 1 Al 1 Al + 1 barva balení (ks) zámek branky 1 Posuvná brána dojezdová kapsa spodní RAL 9005 vodící rolka posuvné brány RAL 9005 dojezdová kapsa pro hákový zámek posuvné brány RAL 9005 kyvný vozík posuvné brány 2 ks v sadě zámek posuvné brány hákový barva balení (ks) spodní nájezd 1 záslepka mm 1

54 ZDARMA * Pohon PRO KŘÍDLOVÉ BRÁNY označení popis RAM 220/24V 2 pohon + řídící jednotka + 1x ovladač Technické parametry výrobku RAM 220/24V Řídící jednotka QUAD 2M 24V Maximální délka křídla 3 m Napájení 230 V Příkon 280 W Proud 1.2 A Maximální síla 1800 N Nominální síla 700 N Pracovní zatížení 40% Stupeň ochrany IP IP24D Pracovní teplota -20 C/+50 C Rychlost bez zátěže 16 mm/s Hmotnost 8,3 kg PRO POSUVNÉ BRÁNY označení popis FORT 400/24V pohon s řídící jednotkou + 1 ovladač Technické parametry výrobku FORT 400/24V Řídící jednotka QUAD 1M 24V Maximální váha brány 400 kg Napájení 230 V Napájení pohonu 24 V Příkon 70 W Proud 3 A Maximální síla 350 N Pracovní zatížení INTENSIVE Stupeň ochrany IP IP24D Pracovní teplota -20 C/+50 C Modul hřebenu M4 Rychlost 0,12 m/s Hmotnost 8,9 kg QUAD 2M 24V Řídící jednotka pro pohon Comunello Umístěna v ochranném boxu vč. trafa Řídící jednotka a její funkční logiky jsou jednoduše nastavitelné tlačítky, trimmerem a dip switch Veškeré funkce, které se aktivují, jsou signalizovány příslušnou LED diodou Řídící jednotka je vybavena přijímačem dálkového ovládání KEEP 2/4 Nastavitelná síla a rychlost pohonu pomocí trimmeru Možnost připojení elektronického koncového spínače QUAD 1M 24V Řídící jednotka pro pohon Comunello Umístěna v ochranném boxu vč. trafa Řídící jednotka a její funkční logiky jsou jednoduše nastavitelné tlačítky, trimmerem a dip switch Veškeré funkce, které se aktivují, jsou signalizovány příslušnou LED diodou Řídící jednotka je vybavena přijímačem dálkového ovládání KEEP 2/4 Nastavitelná síla a rychlost pohonu pomocí trimmeru Možnost připojení elektronického koncového spínače Příslušenství označení popis CP Plastový hřeben mm s kovovým jádrem a držáky s dolním uchycením, modul zubu 4, délka 1 m COMUNELLO DART Bezpečnostní fotobuňka DART COMUNELLO SWIFT LED Signalizační zařízení blikající maják SWIFT LED - oranžový COMUNELLO KEEP Dálkový ovladač 2-kanálový, 433 MHz, plovoucí kód

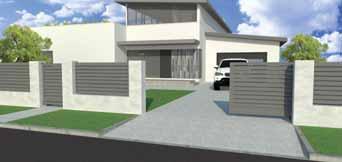

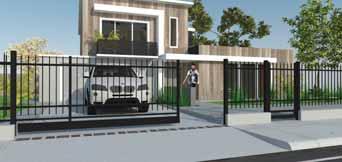

55 ZDARMA * Hliníkové oplocení ALUPIL skupina KLASIK C01 / skupina KLASIK C02 / skupina KLASIK C03 / skupina KLASIK C04 / skupina KLASIK

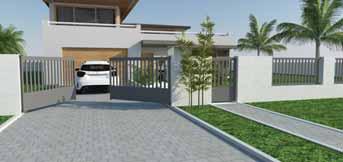

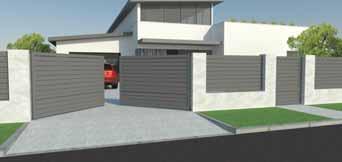

56 skupina MODERNÍ N01 / skupina MODERNÍ N02 / skupina MODERNÍ N03 / skupina MODERNÍ N04 / skupina MODERNÍ N05 / skupina MODERNÍ N06 / skupina MODERNÍ skupina RETRO R01 / skupina RETRO R02 / skupina RETRO R03 / skupina RETRO skupina MODERNÍ TOP F01 / skupina MODERNÍ TOP

57 MONTÁŽNÍ NÁVODY

58 ZDARMA* ĨHʂNΈ =1$ÿ.$ Návod na montáž čtyřhranného pletiva IDEAL A. STANDARDNÍ INSTALACE V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky a vzpěry ve vzdálenosti 2,5 až 3 m od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně 80 cm. Typové sloupky Ideal, pro oplocení čtyřhranným pletivem Ideal odpovídající délky, správně výškově osazené do děr, kdy potřebnou výšku definuje příchytka napínacího drátu (viz ilustrace), se zafixují nepříliš řídkým betonem. Koncové a rohové sloupky, stejně tak jako každý nejvýše osmý průběžný sloupek, musí být zavzpěrovány vzpěrami Ideal odpovídající délky. Napínací sloupky jsou fixovány vzpěrami, které musí působit proti tahu pletiva a jsou instalovány: na začátku plotu v každém rohu plotu při každé změně směru plotu každých nejvýše 25 m rovné délky plotu na konci plotu Vzpěry jsou používány k zajištění svislé polohy plotových sloupků poté, co je na sloupky instalováno a napnuto pletivo. Vzpěry jsou osazeny vždy tak, že působí proti směru tahu pletiva. Jsou proto do země zabetonovány a ke sloupku přišroubovány vždy v 1/3 nadzemní výšky sloupku (měřeno od horního konce sloupku) a se sloupkem ideálně svírají úhel 45 stupňů (viz ilustrace). Délka vzpěr je vždy přibližně stejná jako délka sloupků. Vzpěry se instalují vždy: na začáteční sloupek plotu (1 ks) na každý rohový sloupek plotu (2 ks) na každý sloupek plotu, na kterém se mění směr trasy plotu (2 ks) na každý sloupek po nejvýše 25 m v případě rovné trasy plotu (2 ks) na konečný sloupek plotu (1 ks) vodorovný drát se nainstaluje do středu výšky plotu. Všechny tři vodorovné napínací dráty se vypnou pomocí napínáků. Čtyřhranné pletivo Ideal se instaluje tak, že se role pletiva celá rozvine podél plotu, prozatím tvořeného zavzpěrovanými sloupky s osnovou tvořenou ze tří napnutých vodorovných napínacích drátů, rozevře se horní uzel čtyřhranného pletiva a pletivo se pověsí za každý cca 6. rozevřený uzel na horní napínací drát po celé délce oplocení. V této fázi, kdy pletivo volně visí na horním napínacím vodorovném drátu, se krajní svislá strana pletiva pomocí vázacího drátu přiváže na koncový sloupek plotu vázacím drátem. Nyní se celé pletivo po celé délce plotu (nejvýše však délka 25 m) napne ve směru od koncového zavzpěrovaného sloupku plotu tak, že se na svém druhém konci osadí napínacím hřebenem pro pletiva (malý nebo velký) a pomocí navijáku či vratidla upevněného za pevný předmět (např. na stojící nákladní automobil) se v této sestavě dostatečně vypne. ROZMÍSTĚNÍ SLOUPKŮ IDEAL sloupek IDEAL (napínací) sloupek IDEAL (rohový) st eno dál í vz y 25 m n l á k xim oup ma ezi sl m sloupek IDEAL (mezisloupek) vzpěra IDEAL vzdálenost mezi sloupky IDEAL 2,5 až 3 m V takto vypnutém stavu se čtyřhranné pletivo pomocí vázacího drátu přichytí ke střednímu a spodnímu vodorovnému napínacímu drátu. K hornímu napínacímu drátu se pletivo přichycuje uzavřením rozevřených uzlů pletiva. Místo vázacího drátu je možné použít i speciální svorky. spojovací materiál pro vzpěru Konec pletiva se vázacím drátem přiváže ke koncovému sloupku oplocení. K průběžným sloupkům se pletivo přiváže vázacím drátem. B. INSTALACE PLETIVA NA NEROVNÉM TERÉNU S POŽADAVKEM NA KOPÍROVÁNÍ TERÉNU Po zabetonování sloupků a vzpěr je nezbytné před instalací pletiva na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Menší terénní vlny Čtyřhranné pletivo je pevné, ale zároveň na větších délkách tras plotů pružné, což umožňuje jeho přizpůsobení terénním vlnám a sloupkům ve svislém směru. Postup montáže na nerovném terénu je shodný s montáží na rovném terénu až po vypnutí pletiva pomocí navijáku, kdy lze síť svislým tahem zafixovat na sloupcích v požadované výšce. Postup montáže: Čtyřhranné pletivo Ideal je neseno osnovou vodorovných napínacích drátů, ke které se přichycuje. Vodorovné napínací dráty jsou silnější než drát pletivový a jsou upevněny na všech sloupcích. Obvykle se na sloupky napnou tři vodorovné řady napínacích drátů. Horní drát se výškově aretuje do příchytky napínacího drátu, spodní drát se osadí na sloupek ve výšce cca 5 10 cm nad budoucí zem, aby se pletivo stýkalo s napínacím drátem ve spodní části oplocení přibližně v 1/2 prvního oka, třetí Větší terénní vlny a schody Nelze-li při větších terénních nerovnostech použít technologii výškového přizpůsobení sítě terénním vlnám, používá se technologie přerušování a napojování pletiva na sloupcích s využitím výškových odskoků mezi sousedními úseky plotu. Pletivo se instaluje zcela obdobně jako u instalací na rovných úsecích pouze s tou výjimkou, že délka trasy je podstatně kratší. Délka jednoho úseku bývá obvykle do 6 metrů délky a výškový odskok bývá nejvýše do 20 cm. 1/3 umístění vzpěry IDEAL 2/3 čepička napínací drát příchytka napínacího drátu se šroubem upevnění napínacího drátu (úvazek) sloupek IDEAL

59 Návod na montáž čtyřhranného pletiva IDEAL C. OPLOCENÍ S BETONOVÝMI PODHRABOVÝMI DESKAMI POD PLETIVEM Při instalaci oplocení s betonovými podhrabovými deskami pod pletivem se pro vložení desek mezi sloupky použijí průběžné, resp. koncové, držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací pletiva. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky, a vzpěry je třeba osazovat do země mimo směr trasy oplocení, a to o cca 10 cm ve směru dovnitř pozemku. Vzpěry se nikdy nearetují na vršek betonové podhrabové desky! D. PŘÍPRAVA PLETIVA PŘED JEHO INSTALACÍ NA SLOUPKY Celou roli kompaktně baleného čtyřhranného pletiva položíme na rovný terén tak, že volný konec role pletiva je ve spodní části, s tím, že budoucí odvalování role bude probíhat ve směru oplocení a zároveň pletivo zůstane na spodní části role, tzn. že zůstane na zemi. Uvolníme a připravíme si konce nylonového motouzu, odstraníme úvazkový drát, který udržuje roli v kompaktním stavu, a uchopíme konce nylonového motouzu... E. ROZBALENÍ ROLE KOMPAKTNÍHO PLETIVA... opatrně táhneme za konce motouzu, až pletivo roztáhneme do jedné ploché rohože. Při rozmotávání role se pohybuje role a odmotané pletivo se nehýbe. ODMOTANÁ ČÁST PLETIVA LEŽÍ NA ZEMI BEZ POHYBU! F. ROZPOJENÍ A SPOJENÍ Na volně na zemi položeném, rozmotaném pletivu odehneme oba konce jedné spirály šroubovice drátu. Pro rozpojení pletiva otáčíme uvolněnou šroubovici drátu proti směru hodinových ručiček, až do jejího úplného vyjmutí, čímž dojde k rozpojení pletiva na dvě části. Pro spojení pletiva postupujeme opačně. Přiložíme volné konce pletiva k sobě a jednou, předem připravenou, volnou šroubovicí drátu otáčením ve směru hodinových ručiček spojíme volné konce pletiva. Po zašroubování celé šroubovice drátu zahneme oba konce drátu do původního tvaru. Pletivo je spojeno. způsob rozbalení kompaktní role IDEAL rozpojení pletiva spojení pletiva napínací dráty 1/2 1/2 příchytka napínacího drátu sloupek IDEAL 48 mm / 38 mm vzpěra IDEAL 38 mm

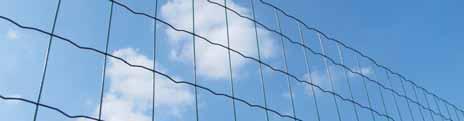

60 ZDARMA * Návod na montáž svařovaných sítí PILONET A. STANDARDNÍ INSTALACE V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky a vzpěry ve vzdálenosti 2,5 až 3 m od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně 80 cm. Typové sloupky Pilclip, pro svařované sítě Pilonet odpovídající délky, správně výškově osazené do děr, se zafixují nepříliš řídkým betonem. Koncové a rohové sloupky, stejně tak jako každý nejvýše osmý průběžný sloupek, musí být zavzpěrovány vzpěrami Ideal odpovídající délky. Napínací sloupky jsou fixovány vzpěrami, které musí působit proti tahu sítě a jsou instalovány: na začátku plotu v každém rohu plotu při každé změně směru plotu každých nejvýše 25 m rovné délky plotu na konci plotu Vzpěry jsou používány k zajištění svislé polohy plotových sloupků poté, co je na sloupky instalována a napnuta svařovaná síť. Vzpěry jsou osazeny vždy tak, že působí proti směru tahu svařované sítě. Jsou proto do země zabetonovány a ke sloupku přišroubovány vždy v 1/3 nadzemní výšky sloupku (měřeno od horního konce sloupku) a se sloupkem ideálně svírají úhel 45 stupňů (viz ilustrace). Délka vzpěr je vždy přibližně stejná jako délka sloupků. Vzpěry se instalují vždy: na začáteční sloupek plotu (1 ks) na každý rohový sloupek plotu (2 ks) na každý sloupek plotu, na kterém se mění směr trasy plotu (2 ks) na každý sloupek po nejvýše 25 m v případě rovné trasy plotu (2 ks) na konečný sloupek plotu (1 ks) Po zabetonování sloupků a vzpěr je nezbytné před instalací svařované sítě na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Postup montáže: Před instalací svařované sítě Pilonet na sloupky se role, ve kterých jsou sítě baleny a dodávány, rozvine směrem od počátečního, zavzpěrovaného sloupku ve směru trasy plotu a počátek sítě se uchytí pomocí nerezových svorek Pilclip na sloupek. Je-li délka plotu větší než délka svařované sítě (obvyklý návin role je 25 m), pak se svařované sítě navzájem spojují mimo sloupky pomocí svorek Casanet, a to vždy přesazením přes jedno oko. Sítě je možné navzájem spojovat i na sloupcích, avšak v takovém případě je spotřeba sítí vyšší a pevnost spojení sítí na sloupku, bez přesahu přes oko, je nižší oka se deformují. Připravená (rozvinutá) síť, s jedním svým koncem již přichycená na zavzpěrovaném sloupku, se na druhém konci osadí napínacím hřebenem (malý nebo velký) a pomocí navijáku či vratidla upevněného za pevný předmět (např. na stojící nákladní automobil) se v této sestavě dostatečně vypne. Ve vypnutém stavu se síť postupně fixuje na všechny sloupky v požadované výšce nerezovými svorkami Pilclip speciálními kleštěmi. Přebytečný konec sítě za posledním sloupkem se odstřihne. Podle potřeby lze síť ještě místně vypnout pomocí krepování (zvětšením zvlnění) vodorovných drátů krepovacími kleštěmi. B. INSTALACE SÍTĚ NA NEROVNÉM TERÉNU Menší terénní vlny Sítě Pilonet jsou pevné, ale zároveň na větších délkách tras plotů pružné, což umožňuje jejich přizpůsobení terénním vlnám a sloupkům ve svislém směru. Postup montáže na nerovném terénu je shodný s montáží na rovném terénu až po vypnutí sítě pomocí navijáku, kdy lze síť svislým tahem zafixovat na sloupcích v požadované výšce. Pokud je to nezbytné, je možné síť ještě lokálně vypnout krepováním kleštěmi. Větší terénní vlny a schody Nelze-li při větších terénních nerovnostech použít technologii výškového přizpůsobení sítě terénním vlnám, používá se technologie přerušování a napojování sítě na sloupcích s využitím výškových odskoků mezi sousedními sítěmi. Sítě se instalují zcela obdobně jako u instalací sítí na rovných úsecích pouze s tou výjimkou, že délka trasy je podstatně kratší. Délka jednoho úseku bývá obvykle do 6 metrů délky a výškový odskok bývá nejvýše do 20 cm. spojovací materiál pro vzpěru 1/3 2/3

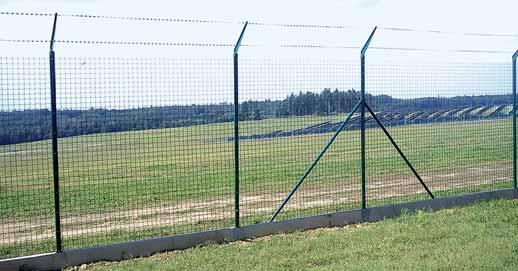

61 Návod na montáž svařovaných sítí PILONET C. SPOJOVÁNÍ KONCŮ DVOU SÍTÍ Pro pevné spojení dvou konců sítí překryjte dvě dvojice vertikálních drátů obou sítí (vodorovný přesah jednoho oka) a spojte je vzájemně nerezovými nebo pozinkovanými sponami (podle typu sítě) křižně přes spoje tak, jak je znázorněno na obrázku. D. VYPÍNÁNÍ LEHKÉ SÍTĚ POMOCÍ PLASTOVÉHO HŘEBENU Lehké svařované sítě Pilonet jsou sítě průměru drátů do 2,5 mm. Vypínání lehkých sítí lze provádět i bez použití lanového napínáku, resp. jiné strojní mechanizace, a to pomocí plastového vypínacího hřebene tak, že se oky částí sítě, která svou délkou přesahuje přes koncový, zavzpěrovaný sloupek, provleče ruční plastový hřeben a tlakem na rukověť hřebene se přes sloupek síť vypne. V takto vypnutém stavu se síť již standardně přichytí ke sloupkům pomocí nerezových svorek. E. PLOTY S BETONOVÝMI PODHRABOVÝMI DESKAMI Při instalaci oplocení s betonovými podhrabovými deskami pod svařovanou sítí se pro vložení desek mezi sloupky použijí průběžné, resp. koncové, držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací svařovaných sítí. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky, a vzpěry je třeba osazovat do země mimo směr trasy oplocení, a to o cca 10 cm ve směru dovnitř pozemku. Vzpěry se nikdy nearetují na vršek betonové podhrabové desky! F. OPLOCENÍ S PROTIPŘELEZOVÝMI PRVKY NAD OPLOCENÍM Nad svařovanou síť lze instalovat ostnaté dráty nebo žiletkové pásky dvěma způsoby: a) osazením bavoletů na vršek sloupků a instalací 3 řad ostnatého drátu, resp. žiletkové pásky Bavolety jsou obvykle jednoramenné 50cm nástavce sloupků, svírající se sloupkem plotu úhel 45 stupňů, čímž zvyšují plot o cca 30 cm. Bavolety jsou vhodné i pro osazení plotu žiletkovými spirálami. b) instalací 1 5 řad ostnatého drátu, resp. žiletkové pásky, přímo na sloupky nad svařovanou síť pomocí nerezových svorek a kleští U tohoto způsobu zvýšení bezpečnostní úrovně plotu se ostnaté dráty, resp. žiletkové pásky, instalují přímo na sloupky nad svařovanou síť v obvyklé vzdálenosti cm od sebe. Při této variantě je nezbytné počítat s proporcionálně delšími sloupky v závislosti na počtu řad ochranných prvků.

62 ZDARMA* ĨHʂNΈ =1$ÿ.$ Návod na montáž svařované sítě BENITA A. STANDARDNÍ INSTALACE V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky a vzpěry ve vzdálenosti 2,5 až 3 m od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně 80 cm. Po zabetonování sloupků a vzpěr je nezbytné před instalací svařované sítě na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Typové sloupky Ideal, pro oplocení svařovanou sítí BENITA odpovídající délky, správně výškově osazené do děr, kdy potřebnou výšku definuje příchytka napínacího drátu (viz ilustrace), se zafixují nepříliš řídkým betonem. Koncové a rohové sloupky, stejně tak jako každý nejvýše osmý průběžný sloupek, musí být zavzpěrovány vzpěrami Ideal odpovídající délky. Postup montáže: Svařovaná síť BENITA je nesena pouze jedním napínacím drátem, v horní části sítě na který se přichycuje. (všechny vodorovné dráty slouží také jako dráty napínací). Napínací sloupky jsou fixovány vzpěrami, které musí působit proti tahu svařované sítě a jsou instalovány: na začátku plotu v každém rohu plotu při každé změně směru plotu každých nejvýše 25 m rovné délky plotu na konci plotu Před instalací svařované sítě BENITA na sloupky se role, ve kterých jsou sítě dodávány, rozvine směrem od počátečního sloupku ve směru trasy plotu a počátek se přiváže ke sloupku vázacím drátem. Je-li délka plotu větší než délka svařované sítě (obvyklý návin role je 25m), pak se svařované sítě navzájem spojují mimo sloupky pomocí svorek pro spojování svařovaných sítí (obr.) a to vždy přesazením přes jedno oko. Sítě je možné navzájem spojovat i na sloupcích, avšak v takovém případě je spotřeba sítí vyšší a pevnost spojení sítí na sloupku, bez přesahu přes oko, je nižší - oka se deformují. Připravená (rozvinutá) síť, s jedním svým koncem již přichycená na zavzpěrovaném sloupku, se na druhém konci osadí napínacím hřebenem (malý nebo velký) a pomocí navijáků či vratidla upevněného za pevný předmět (např. na stojící nákladní automobil) se v této sestavě dodatečně vypne. Ve vypnutém stavu se síť postupně fixuje na všechny sloupky v požadované výšce vázacím drátem. Přebytečný konec sítě za posledním sloupkem se odstřihne. Podle potřeby lze síť ještě místně vypnout pomocí krepování (zvětšením zvlnění) vodorovných drátů krepovacími kleštěmi. Vzpěry jsou používány k zajištění svislé polohy plotových sloupků poté, co je na sloupky instalována svařovaná síť. Vzpěry jsou osazeny vždy tak, že působí proti směru tahu svařované sítě. Jsou proto do země zabetonovány a ke sloupku přišroubovány vždy v 1/3 nadzemní výšky sloupku (měřeno od horního konce sloupku) a se sloupkem ideálně svírají úhel 45 stupňů (viz ilustrace). Délka vzpěr je vždy přibližně stejná jako délka sloupků. Vzpěry se instalují vždy: na začáteční sloupek plotu (1 ks) na každý rohový sloupek plotu (2 ks) na každý sloupek plotu, na kterém se mění směr trasy plotu (2 ks) na každý sloupek po nejvýše 25 m v případě rovné trasy plotu (2 ks) na konečný sloupek plotu (1 ks) Horní drát se výškově aretuje do příchytky napínacího drátu. ROZMÍSTĚNÍ SLOUPKŮ IDEAL sloupek IDEAL (napínací) sloupek IDEAL (rohový) t nos ále m vzd lní pky 25 á xim ou ma ezi sl m sloupek IDEAL (mezisloupek) vzpěra IDEAL vzdálenost mezi sloupky IDEAL 2,5 až 3 m spojovací materiál pro vzpěru 1/3 umístění vzpěry IDEAL 2/3 čepička napínací drát příchytka napínacího drátu se šroubem upevnění napínacího drátu (úvazek) sloupek IDEAL

63 Návod na montáž svařované sítě BENITA B. INSTALACE SÍTĚ NA NEROVNÉM TERÉNU Menší terénní vlny Sítě BENITA jsou pevné, ale zároveň na větších délkách tras pružné, což umožňuje jejich přizpůsobení terénním vlnám a sloupkům ve svislém směru. Postup montáže na nerovném terénu je shodný s montáží na rovném terénu až po vypnutí sítě se pomocí navijáku, kdy lze síť svislým tahem zafixovat na sloupcích v požadované výšce. Pokud je to nezbytné, je možné síť ještě lokálně vypnout krepováním kleštěmi. Větší terénní vlny a schody Nelze-li při větších terénních nerovnostech použít technologii výškového přizpůsobení sítě terénním vlnám, používá se technologie s využitím výškových odskoků mezi sousedními sítěmi. Sítě se instalují zcela obdobně jako u instalací sítí na rovných úsecích pouze s tou výjimkou, že délka trasy je podstatně kratší. Délka jednoho úseku bývá obvykle do 6 metrů délky a výškový odskok bývá nejvýše 20 cm. způsob rozbalení svařované sítě BENITA C. SPOJOVÁNÍ KONCŮ DVOU SÍTÍ Pro pevné spojení dvou konců sítí překryjte dvě dvojice vertikálních drátů obou sítí (vodorovný přesah jednoho oka) a spojte je vzájemně nerezovými nebo pozinkovanými sponami (podle typu sítě) křižně přes spoje tak, jak je znázorněno na obrázku. napínací drát příchytka napínacího drátu sloupek IDEAL 48 mm / 38 mm vzpěra IDEAL 38 mm

64 ZDARMA* ĨHʂNΈ =1$ÿ.$ Návod na montáž uzlového pletiva LIGHT, STANDARD, PREMIUM ROZMÍSTĚNÍ SLOUPKŮ IDEAL A. STANDARDNÍ INSTALACE V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky a vzpěry ve vzdálenosti 2,5 až 3 m od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně 80 cm. Typové sloupky IDEAL, pro oplocení uzlovým pletivem STANDARD A PREMIUM odpovídající délky, správně výškově osazené do děr, kdy potřebnou výšku definuje příchytka napínacího drátu (viz ilustrace), se zafixují zavlhlým betonem. Koncové a rohové sloupky, stejně tak jako každý desátý průběžný sloupek, musí být zavzpěrovány vzpěrami IDEAL odpovídající délky. Napínací sloupky jsou fixovány vzpěrami, které musí působit proti tahu uzlového pletiva a jsou instalovány: na začátku plotu v každém rohu plotu při každé změně směru plotu každých 30 m rovné délky plotu na konci plotu Vzpěry jsou používány k zajištění svislé polohy plotových sloupků poté, co je na sloupky instalována svařovaná síť. Vzpěry jsou osazeny vždy tak, že působí proti směru tahu svařované sítě. Jsou proto do země zabetonovány a ke sloupku přišroubovány vždy v 1/3 nadzemní výšky sloupku (měřeno od horního konce sloupku) a se sloupkem ideálně svírají úhel 45 stupňů (viz ilustrace). Délka vzpěr je vždy přibližně stejná jako délka sloupků. Vzpěry se instalují vždy: na začáteční sloupek plotu (1 ks) na každý rohový sloupek plotu (2 ks) na každý sloupek plotu, na kterém se mění směr trasy plotu (2 ks) na každý sloupek po 30 m v případě rovné trasy plotu (2 ks) na konečný sloupek plotu (1 ks) sloupek IDEAL (napínací) Po zabetonování sloupků a vzpěr je nezbytné před instalací uzlového pletiva na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Postup montáže: Uzlové pletivo STANDARD a PREMIUM je standardně neseno pouze jedním napínacím drátem, v horní části sítě na který se přichycuje. (všechny vodorovné dráty slouží také jako dráty napínací). sloupek IDEAL (rohový) t nos ále m vzd lní pky 30 á xim ou ma ezi sl m sloupek IDEAL (mezisloupek) vzpěra IDEAL Horní drát se výškově aretuje do příchytky napínacího drátu. Před instalací uzlového pletiva na sloupky se role, ve kterých jsou sítě dodávány, rozvine směrem od počátečního sloupku ve směru trasy plotu a počátek se přiváže ke sloupku vázacím drátem. Je-li délka plotu větší než délka svařované sítě (obvyklý návin role je 50m), pak se uzlové pletivo navzájem spojuje pomocí svorek IDEAL a to vždy přesazením přes jedno oko. Připravené (rozvinuté) pletivo, s jedním svým koncem již přichycené na zavzpěrovaném sloupku, se na druhém konci osadí napínacím hřebenem (malý nebo velký) a pomocí navijáků či vratidla upevněného za pevný předmět (např. na stojící nákladní automobil) se v této sestavě dodatečně vypne. Ve vypnutém stavu se pletivo postupně fixuje na všechny sloupky v požadované výšce vázacím drátem. Přebytečný konec pletiva za posledním sloupkem se odstřihne. Podle potřeby lze síť ještě místně vypnout pomocí krepování (zvětšením zvlnění) vodorovných drátů krepovacími kleštěmi. vzdálenost mezi sloupky IDEAL 2,5 až 3 m spojovací materiál pro vzpěru 1/3 umístění vzpěry IDEAL 2/3 čepička napínací drát příchytka napínacího drátu nap se šroubem upevnění napínacího drátu (úvazek) sloupek IDEAL

65 Návod na montáž uzlového pletiva LIGHT, STANDARD, PREMIUM B. INSTALACE PLETIVA NA NEROVNÉM TERÉNU Menší terénní vlny Pletiva STANDARD a PREMIUM jsou pevná, ale zároveň na větších délkách tras pružná, což umožňuje jejich přizpůsobení terénním vlnám a sloupkům ve svislém směru. Postup montáže na nerovném terénu je shodný s montáží na rovném terénu až po vypnutí sítě se pomocí navijáku, kdy lze pletivo svislým tahem zafixovat na sloupcích v požadované výšce. Pokud je to nezbytné, je možné pletivo ještě lokálně vypnout krepováním kleštěmi. Větší terénní vlny a schody Nelze-li při větších terénních nerovnostech použít technologii výškového přizpůsobení sítě terénním vlnám, používá se technologie s využitím výškových odskoků mezi sousedními pletivy. Pletiva se instalují zcela obdobně jako u instalací pletiv na rovných úsecích pouze s tou výjimkou, že délka trasy je podstatně kratší. Délka jednoho úseku bývá obvykle do 6 metrů délky a výškový odskok bývá nejvýše 20 cm. způsob rozbalení uzlového pletiva STANDARD nebo PREMIUM C. SPOJOVÁNÍ KONCŮ DVOU SÍTÍ Pro pevné spojení dvou konců pletiv překryjte dvě dvojice vertikálních drátů obou sítí (vodorovný přesah jednoho oka) a spojte je vzájemně sponami (podle typu sítě) křižně přes spoje tak, jak je znázorněno na obrázku. napínací drát příchytka napínacího drátu sloupek IDEAL 48 mm / 38 mm vzpěra IDEAL 38 mm

66 ZDARMA* ĨHʂNΈ =1$ÿ.$ Návod na montáž svařovaných panelů PILOFOR na kulaté sloupky IDEAL A. INSTALACE OPLOCENÍ V PŘÍMÉM SMĚRU V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky ve vzdálenosti 253 cm na střed díry od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně do 80 cm. Do připravených děr se osadí typové sloupky Ideal, odpovídající délky, správně výškově osazené. Koncové, průběžné a rohové sloupky se při tomto typu oplocení nerozlišují. Pro betonování sloupků je vhodné připravit si předem dřevěnou šablonu (viz obr.). Sloupky musí po zabetonování být zcela přesně zarovnány směrově, výškově, musí být přesně vzdáleny od sebe a musí být ve zcela kolmé pozici. Po zabetonování sloupků je nezbytné před osazením panelů na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Vzpěry se při tomto typu oplocení nepoužívají. Na zabetonované sloupky postupně připevníme panely tak, že krajním okem panelu přes svislý drát navlečeme objímku, kterou poté převlečeme přes kulatý sloupek. Mezi čelistmi objímky musí být sevřen svislý drát panelu. Při svírání objímek si pomůžeme svěracím nástrojem k přiblížení volných konců (např. sika kleště ); v okamžiku největšího přiblížení konců spojíme šroub s matkou a silně dotáhneme. Sousední panely zafixujeme na sloupku odpovídajícím počtem plastových objímek (podle výšky panelů viz tabulka) tak, že do jedné objímky osadíme vždy oba dva sousední panely. Je-li panel opatřen prolisy (Pilofor Classic, Light, Pro, Promo), umístíme příchytku vždy pod spodní vodorovný drát každého prolisu. Není-li panel opatřen prolisy (Pilofor Super, Super Strong), umístíme odpovídající počet příchytek rovnoměrně po celé výšce panelu, avšak vždy pod vodorovný drát B. INSTALACE OPLOCENÍ PŘI ZMĚNĚ SMĚRU Oplocení v rohu (jakákoli změna směru trasy oplocení) se realizuje shodně s rovným oplocením s jedinou výjimkou a tou je vzdálenost rohového sloupku od sousedních zde je vzdálenost sloupků na střed sloupku 251 cm. C. INSTALACE OPLOCENÍ VE SVAHU A PŘI ZMĚNĚ VÝŠKY Panely Pilofor je možné instalovat pouze a jedině ve vodorovné pozici. Panely nikdy nekopírují terén, nepřizpůsobují se sklonu terénu. V případě realizace oplocení ve svahu se sousední panely na sloupku navzájem výškově oddělí. Vzniknou tak na sloupku dva zuby jeden nahoře a jeden dole. Počet příchytek na takovém sloupku se zvyšuje o 2 kusy oproti standardní instalaci pro zafixování horního a spodního konce odskočeného panelu. Je nezbytné pamatovat na požadavek použití delších sloupků oplocení v místech výškových odskoků. Doporučený nejvyšší výškový odskok je 20 cm. 50 VÝŠKA PANELŮ POČET PŘÍCHYTEK u průběžných a koncových sloupků* 1030 mm mm /1530 mm mm mm mm 6 * u rohových sloupků je počet příchytek na sloupek vyšší

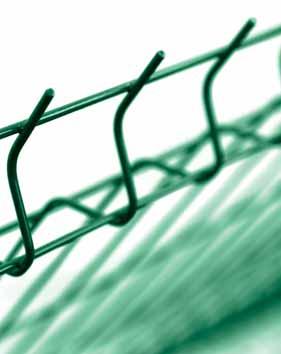

67 Návod na montáž svařovaných panelů PILOFOR na kulaté sloupky IDEAL D. INSTALACE PANELŮ NA KONCI TRASY OPLOCENÍ Panely Pilofor je možné zkracovat podle potřeby a podle požadované délky úseku oplocení, a to vždy v násobku vzdálenosti vertikálních drátů. Instalace zkráceného panelu se pak provádí shodně s instalací standardní, resp. s instalací při změně směru nebo v odskocích. E. OPLOCENÍ S BETONOVÝMI PODHRABOVÝMI DESKAMI POD PANELY Při instalaci oplocení s betonovými podhrabovými deskami pod panely se pro vložení desek mezi sloupky použijí průběžné, resp. koncové, držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací panelů. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky. F. OPLOCENÍ S PROTIPŘELEZOVÝMI PRVKY NAD OPLOCENÍM Nad panely lze instalovat ostnaté dráty nebo žiletkové pásky dvěma způsoby: a) osazením bavoletů na vršek sloupků a instalací 3 řad ostnatého drátu, resp. žiletkové pásky Bavolety jsou obvykle jednoramenné 50cm nástavce sloupků, svírající se sloupkem plotu úhel 45 stupňů, čímž zvyšují plot o cca 30 cm. Bavolety jsou vhodné i pro osazení plotu žiletkovými spirálami. b) instalací 1 5 řad ostnatého drátu, resp. žiletkové pásky, přímo na sloupky nad panely U tohoto způsobu zvýšení bezpečnostní úrovně plotu se ostnaté dráty, resp. žiletkové pásky, instalují přímo na sloupky nad panely do předem připravených příchytek napínacího drátu, kterými sloupek osadíme, v obvyklé vzdálenosti cm od sebe. Při této variantě je nezbytné počítat s proporcionálně delšími sloupky v závislosti na počtu řad ochranných prvků.

68 ZDARMA* ĨHʂNΈ =1$ÿ.$ Návod na montáž svařovaných panelů PILOFOR na čtyřhranné sloupky mm A. INSTALACE OPLOCENÍ V PŘÍMÉM SMĚRU V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky ve vzdálenosti 253 cm na střed díry od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně do 80 cm. Do připravených děr se osadí typové sloupky Pilofor, odpovídající délky, správně výškově osazené. Koncové, průběžné a rohové sloupky se při tomto typu oplocení nerozlišují. Pro betonování sloupků je vhodné připravit si předem dřevěnou šablonu (viz obr.). Sloupky musí po zabetonování být zcela přesně zarovnány směrově, výškově, musí být přesně vzdáleny od sebe a musí být ve zcela kolmé pozici. Po zabetonování sloupků je nezbytné před osazením panelů na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Vzpěry se při tomto typu oplocení nepoužívají. Na zabetonované sloupky postupně připevníme panely tak, že krajní panel, přiložený zpravidla z exteriérové strany plotu, na sloupek přichytíme příchytkou Pilofor Classic nebo Pilofor Super (Super Strong) a pozinkovaným šroubem M6 v místech, kde je typový sloupek Pilofor opatřen nalisovanými matkami M6. Sousední panely zafixujeme na sloupku odpovídajícím počtem plastových příchytek Pilofor (podle výšky panelů viz tabulka) tak, že do jedné objímky osadíme vždy oba dva sousední panely. Je-li panel opatřen prolisy (Pilofor Classic, Light, Pro, Promo), umístíme příchytku vždy pod spodní vodorovný drát každého prolisu. Neníli panel opatřen prolisy (Pilofor Super, Super Strong), umístíme odpovídající počet příchytek rovnoměrně po celé výšce panelu, avšak vždy pod vodorovný drát. B. INSTALACE OPLOCENÍ PŘI ZMĚNĚ SMĚRU Oplocení v rohu (jakákoli změna směru trasy oplocení) se realizuje shodně s rovným oplocením s jedinou výjimkou a tou je přichycení příchytek na sloupek Pilofor v místech, kde panel není osazen zalisovanými matkami M6. Příchytky a potažmo panely se ke sloupku připevňují samořeznými pozinkovanými šrouby C. INSTALACE OPLOCENÍ VE SVAHU A PŘI ZMĚNĚ VÝŠKY Panely Pilofor je možné instalovat pouze a jedině ve vodorovné pozici. Panely nikdy nekopírují terén, nepřizpůsobují se sklonu terénu. V případě realizace oplocení ve svahu se sousední panely na sloupku navzájem výškově oddělí. Vzniknou tak na sloupku dva zuby jeden nahoře a jeden dole. Počet příchytek na takovém sloupku se zvyšuje o 2 kusy oproti standardní instalaci pro zafixování horního a spodního konce odskočeného panelu. Je nezbytné pamatovat na požadavek použití delších sloupků oplocení v místech výškových odskoků. Doporučený nejvyšší výškový odskok je 20 cm. VÝŠKA PANELŮ POČET PŘÍCHYTEK u průběžných a koncových sloupků* 630 mm mm mm /1530 mm mm mm mm mm 7 * u rohových sloupků je počet příchytek na sloupek vyšší

69 Návod na montáž svařovaných panelů PILOFOR na čtyřhranné sloupky mm D. INSTALACE PANELŮ NA KONCI TRASY OPLOCENÍ Panely Pilofor je možné zkracovat podle potřeby a podle požadované délky úseku oplocení, a to vždy v násobku vzdálenosti vertikálních drátů. Instalace zkráceného panelu se pak provádí shodně s instalací standardní, resp. s instalací při změně směru nebo v odskocích. E. OPLOCENÍ S BETONOVÝMI PODHRABOVÝMI DESKAMI POD PANELY Při instalaci oplocení s betonovými podhrabovými deskami pod panely se pro vložení desek mezi sloupky použijí koncové držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací panelů. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky. F. OPLOCENÍ S PROTIPŘELEZOVÝMI PRVKY NAD OPLOCENÍM Nad panely lze instalovat ostnaté dráty nebo žiletkové pásky dvěma způsoby: a) osazením bavoletů na vršek sloupků a instalací 3 řad ostnatého drátu, resp. žiletkové pásky Bavolety jsou obvykle jednoramenné 50 cm nástavce sloupků, svírající se sloupkem plotu úhel 45 stupňů, čímž zvyšují plot o cca 30 cm. Bavolety jsou vhodné i pro osazení plotu žiletkovými spirálami. b) instalací 1 5 řad ostnatého drátu, resp. žiletkové pásky, přímo na sloupky nad panely U tohoto způsobu zvýšení bezpečnostní úrovně plotu se ostnaté dráty, resp. žiletkové pásky, instalují přímo na sloupky nad panely do předem připravených příchytek napínacího drátu, kterými sloupek osadíme, v obvyklé vzdálenosti cm od sebe. Při této variantě je nezbytné počítat s proporcionálně delšími sloupky v závislosti na počtu řad ochranných prvků.

70 ZDARMA * Návod na montáž svařovaných panelů PILOFOR na obdélníkové sloupky PILODEL mm INSTALACE OPLOCENÍ V PŘÍMÉM SMĚRU V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky ve vzdálenosti 253 cm na střed díry od sebe, v případě použití příchytky obr. A. nebo 258 cm v případě použití příchytky obr. B. Díry musí sahat do ne zámrzné hloubky, a to nejméně do 80 cm. Do připravených děr se osadí typové sloupky PILODEL, odpovídající délky, správně výškově osazené. Koncové, průběžné a rohové sloupky se při tomto typu oplocení nerozlišují. Pro betonování sloupků je vhodné připravit si předem dřevěnou šablonu (viz obr. 1.) a rozteče nastavit dle použitých příchytek. Sloupky musí po zabetonování být zcela přesně zarovnány směrově, výškově, musí být přesně vzdáleny od sebe a musí být ve zcela kolmé pozici. Po zabetonování sloupků je nezbytné před osazením panelů na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Vzpěry se při tomto typu oplocení nepoužívají. Na zabetonované sloupky postupně připevníme panely tak, že je přiložíme zpravidla z exteriérové strany plotu, při použití příchytek A. nebo z boku sloupku, při použití příchytky B.. Sousední panely zafixujeme na sloupku odpovídajícím počtem příchytek (podle výšky panelů viz tabulka) tak, že do jedné příchytky osadíme vždy oba dva sousední panely. Při použití příchytek A. nerozlišujeme příchytky průběžné, rohové ani koncové, příchytka je univerzální pro všechny způsoby uchycení. Při použití příchytek B. je naopak rozdělujeme na průběžnou B.1, rohovou B.2 a koncovou B.3. Je-li panel instalován na příchytky A., umístíme příchytku vždy na křížení vodorovného a svislého drátu rovnoměrně v závislosti na výšce panelu. Při použití příchytek B., umístíme příchytku rovnoměrně v závislosti na výšce panelu pod vodorovným drátem. Není-li panel opatřen prolisy (PILOFOR SUPER, SUPER STRONG), umístíme odpovídající počet příchytek rovnoměrně po celé výšce panelu, avšak vždy pod vodorovný drát. INSTALACE OPLOCENÍ PŘI ZMĚNĚ SMĚRU Jakákoli změna směru trasy oplocení se realizuje dle použití příchytek několika způsoby: 1. Při použití příchytek A. můžeme zvolit ze dvou řešení: zabetonovat sloupek v ose úhlu změny trasy A.A. zabetonovat sloupek stejným způsobem jako v přímém směru a pouze panel v příchytce vytočit 2. Při použití příchytek B. lze použít pro změnu směru příchytku průběžnou B.1 ( B.B ), kdy sloupek zabetonujeme v úhlu změny trasy nebo příchytkou rohovou B.2 (B.C ), v případě, že se jedná o úhel svírající 90. Sloupek je v daném případě zabetonován stejně jako sloupky v přímém směru, bez vytočení do osy úhlu. Pro ukončení oplocení v systému B. použijeme příchytku B.3 ( B.D ). A. obr A. B mm 2580 mm 120 B.1 B.2 B.3 VÝŠKA PANELŮ POČET PŘÍCHYTEK u průběžných a koncových sloupků* 630 mm mm mm /1530 mm mm mm mm mm 4 * u rohových sloupků je počet příchytek na sloupek vyšší

71 Návod na montáž svařovaných panelů PILOFOR na obdélníkové sloupky PILODEL mm INSTALACE OPLOCENÍ VE SVAHU A PŘI ZMĚNĚ VÝŠKY Panely PILOFOR je možné instalovat pouze a jedině ve vodorovné pozici. Panely nikdy nekopírují terén, nepřizpůsobují se sklonu terénu. V případě realizace oplocení ve svahu se sousední panely na sloupku navzájem výškově oddělí. Vzniknou tak na sloupku dva zuby jeden nahoře a jeden dole. Počet příchytek na takovém sloupku se zvyšuje o 2 kusy oproti standardní instalaci pro zafixování horního a spodního konce odskočeného panelu. Je nezbytné pamatovat na požadavek použití delších sloupků oplocení v místech výškových odskoků. Doporučený nejvyšší výškový odskok je 20 cm. A. A.A INSTALACE PANELŮ NA KONCI TRASY OPLOCENÍ Panely PILOFOR je možné zkracovat podle potřeby a podle požadované délky úseku oplocení, a to vždy v násobku vzdálenosti vertikálních drátů. Instalace zkráceného panelu se pak provádí shodně s instalací standardní, resp. s instalací při změně směru nebo v odskocích. Panel je po zkrácení nutné ošetřit proti korozi. OPLOCENÍ S PROTIPŘELEZOVÝMI PRVKY NAD OPLOCENÍM Nad panely lze instalovat ostnaté dráty nebo žiletkové pásky dvěma způsoby: B. B.B a) osazením bavoletů na vršek sloupků a instalací 3 řad ostnatého drátu, resp. žiletkové pásky Bavolety jsou obvykle jednoramenné 50 cm nástavce sloupků, svírající se sloupkem plotu úhel 45 stupňů, čímž zvyšují plot o cca 30 cm. Bavolety typu V jsou vhodné i pro osazení plotu žiletkovými spirálami. b) instalací 1 5 řad ostnatého drátu, resp. žiletkové pásky, přímo na sloupky nad panely U tohoto způsobu zvýšení bezpečnostní úrovně plotu se ostnaté dráty, resp. žiletkové pásky, instalují přímo na sloupky nad panely do předem připravených příchytek napínacího drátu, kterými sloupek osadíme, v obvyklé vzdálenosti cm od sebe. Při této variantě je nezbytné počítat s proporcionálně delšími sloupky v závislosti na počtu řad ochranných prvků. B.C B.D

72 ZDARMA * Návod na montáž plotovek PILWOOD SVISLÁ MONTÁŽ PLOTOVEK A. PODÉLNÉ NOSNÍKY doporučené minimální rozměry: zinkový profil ,5 mm montujte na výšku maximální přesahy od podélných nosníků u horní a spodní strany plotovek jsou 150 mm maximální rozestup mezi nosníky je 780 mm (pro plotovky do délky 1200 mm stačí pouze 2 podélné nosníky, pro vyšší plotovky nosníky 3) upevnění nosníků na kovový nebo betonový sloupek pomocí malé příchytky PILWOOD L B. UCHYCENÍ PLOTOVKY k instalaci používejte nýty 4,8 25 mm, hl. 16 mm otvor pro nýt předvrtejte vrtákem 5 mm v plotovce i nosníku v případě uchycení plotovky 2 nýty, dodržte odstup od hrany plotovky nejméně 16 mm min. 16 mm MOŽNOSTI UCHYCENÍ PLOTOVEK Mezi plotovkami nechávejte mezeru min. 5 mm z důvodu tepelné roztažitelnosti. max. 150 mm A. max. 780 mm A. max. 150 mm mm Varianta A B. Varianta B Plotovky montujte k podélným nosníkům střídavě z obou stran plotu. Jejich rozestupy volte dle Vámi žádané průhlednosti, mohou se i vzájemně překrývat.

73 Návod na montáž plotovek PILWOOD VODOROVNÁ MONTÁŽ PLOTOVEK maximální délka plotovky pro vodorovnou montáž by neměla přesáhnout délku 1500 mm, v případě takového požadavku je nutné plotovky uprostřed své délky vynést oporou C. upevnění plotovek na kovový nebo betonový sloupek pomocí velké příchytky PILWOOD L D. C. UCHYCENÍ PLOTOVKY k instalaci používejte vratové šrouby M6 20 s podložkou a matkou otvory v plotovce pro šrouby předvrtejte vrtákem 6 mm min. 16 mm MOŽNOSTI UCHYCENÍ PLOTOVEK Mezi plotovkami nechávejte mezeru min. 5 mm z důvodu tepelné roztažitelnosti. D. VŠEOBECNÁ PRAVIDLA berte v úvahu vyšší hmotnost materiálu v porovnání se dřevem (viz technická data) doporučujeme zhotovit nosný rám z kombinace betonu (sloupky) a železa, či hliníkové slitiny (podélné nosníky) jestliže upravujete nosný rám povrchovou úpravou (aplikace barvy), vyčkejte s instalací WPC plotovek až do jejího zaschnutí (dle návodu k použití dané barvy, laku, apod.) vzhledem k postupné degradaci dřeva sesycháním, kroucením, prohnutím, atd., nedoporučujeme používat dřevo jako nosný rám v případě použití dřeva jako nosného prvku, nemůžeme garantovat zachování tvaru WPC plotovky (neprohnutí se, nezkroucení)
