Rodinný dům Petrovice u Karviné 233. Schválil: Ing. Mario Stýskala. Vypracoval: Ing. Mario Stýskala

Transkript

1 Vypracoval: Ing. Mario Stýskala Investor: Lišková Helena Pitárné Vysoká Stavba: Schválil: Ing. Mario Stýskala Místo stavby: Petrovice u Karviné Petrovice u Karviné Rodinný dům Petrovice u Karviné 233 Obsah: PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY Číslo zakázky: 2017 / 14 Datum: Duben 2017 Měřítko: Účel: Prodej / Pronájem Formát: 14 x A4 Číslo přílohy:

2 penb 2 STRANA 1 KOMENTÁŘ K VÝPOČTŮM Podklady Popis objektu stavební část Popis objektu část technického vybavení Výpočet dle vyhlášky č. 78 / 2013 Sb., o energetické náročnosti budov Vyhonocení dle vyhlášky č. 78 / 2013 Sb., o energetické náročnosti budov Celková dodaná za rok Neobnovitelná primární za rok Průměrný součinitel prostupu tepla budovy Datové údaje průkazu energetické náročnosti budovy CERTIFIKÁT OPRÁVNĚNÍ PRO VYPRACOVÁNÍ PRŮKAZU ENB PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY... 6

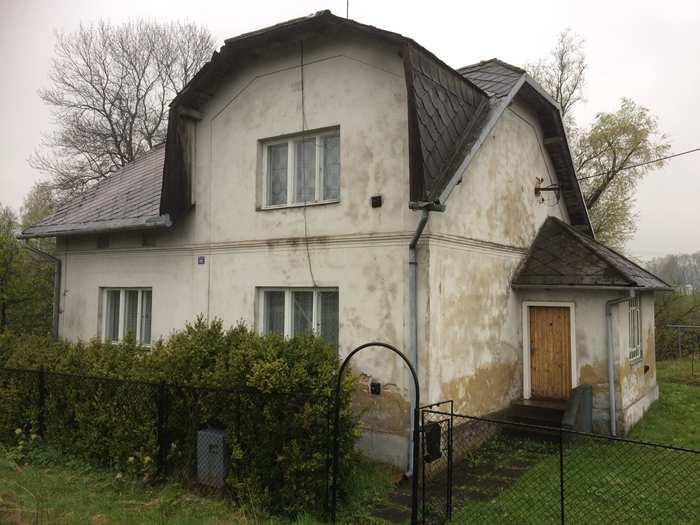

3 penb 3 1 KOMENTÁŘ K VÝPOČTŮM 1.1 Podklady Podkladem pro zpracování Průkazu energetické náročnosti budovy pro rodinný dům na adrese Petrovice u Karviné 233, Petrovice u Karviné byly: - Novelizace zákona č. 406/2000 Sb., o hospodaření energií, ve znění pozdějších předpisů, zákonem č. 318/2012 Sb. a zákonem č.103/2015 Sb. - Vyhláška č. 78/2013 Sb., o energické náročnosti budov, vč. novely vyhlášky č.230/2015 Sb. - ČSN : Stávající projektová dokumentace stavby. - Podklady od investora. 1.2 Popis objektu stavební část Rodinný dům byl postaven kolem roku Objekt je obdélníkového tvaru s přístavbou zádveří a hospodářské budovy. Dům je v malé části podsklepený. Dům je dvoupodlažní, kdy ve 2.NP z poloviny nevytápěný dřevěný krov. Obvodové i vnitřní svislé nosné konstrukce jsou zděné z cihel. Stropy jsou betonové. Podlaha na zemině je dřevěná se škvarovým zásypem. Okna jsou dřevěná kastlíková U W=2,5W/m2K. Vchodové dveře jsou dřevěné U D=2,7W/m2K. 1.3 Popis objektu část technického vybavení Vytápění objektu je tvořeno podokenními plynovými jednotkami typ MORA Ohřev teplé vody je připravován v elektrickém bojleru o objemu 80L a o výkonu 1000W. Větrání domu je přirozené. Osvětlení je převážně klasickými žárovkami. 1.4 Výpočet dle vyhlášky č. 78 / 2013 Sb., o energetické náročnosti budov Jako splnění požadavků na energetickou náročnost budovy se dokládá průkaz energetické náročnosti budovy formou protokolu průkazu a grafického výstupu (viz. Příloha č. 4 k vyhlášce č. 78/2013 Sb.), kde se prokazují ukazatelé energetické náročnosti budovy: a) celková primární za rok b) neobnovitelná primární za rok c) celková dodaná za rok d) dílčí dodané pro technické systémy vytápění, chlazení, větrání, úpravu vlhkosti vzduchu, přípravu teplé vody a osvětlení za rok e) průměrný součinitel prostupu tepla f) součinitele prostupu tepla jednotlivých konstrukcí na systémové hranici g) účinnost technických systémů

4 penb Vyhonocení dle vyhlášky č. 78 / 2013 Sb., o energetické náročnosti budov Pro objekt rodinný dům na adrese Petrovice u Karviné 233, Petrovice u Karviné je Průkaz energetické náročnosti budovy zpracován za účelem prodeje/pronájmu. Není proto nutné splnit požadavky podle 6 odst.1 a odst. 2, ale dokládá se vyhodnocení současného stavu objektu: Celková dodaná za rok Požadovaná hodnota (max) Vypočtena hodnota Požadavek na celkovou dodanou energii je Neobnovitelná primární za rok Požadovaná hodnota (max) Vypočtena hodnota Požadavek na neobnovitelnou primární energii je Průměrný součinitel prostupu tepla budovy Požadovaná hodnota (max) Vypočtena hodnota Požadavek na průměrný součinitel prostupu tepla budovy je ,4 [kwh/rok] ,2 [kwh/rok] nesplněn ,7 [kwh/rok] ,4 [kwh/rok] nesplněn 0,282 [W/(m 2.K)] 1,134 [W/(m 2.K)] nesplněn Na základě výpočtu v souladu s vyhláškou č. 78 / 2013 Sb., o energetické náročnosti budov je budova zařazena do třídy energetické náročnosti budovy pro celkovou dodanou energii klasifikace F. Slovní vyjádření energetické náročnosti budovy Velmi nehospodárná. 1.6 Datové údaje průkazu energetické náročnosti budovy Datové údaje jsou zpracovány digitálně do připraveného formuláře, který je součásti výpočtového programu PENB od fy PROTECH, s.r.o. Nový Bor dle zákona č. 406/2000 Sb. a vyhlášky č.78/2013 Sb.

5 penb 5 2 CERTIFIKÁT OPRÁVNĚNÍ PRO VYPRACOVÁNÍ PRŮKAZU ENB

6 penb 6 3 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY PROTOKOL PRŮKAZU Účel zpracování průkazu Nová budova Prodej budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování : Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Žádost o poskytnutí dotace Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ) : Petrovice u Karviné č.p , Petrovice u Karviné Katastrální území : Petrovice u Karviné Parcelní číslo : 1180 Datum uvedení do provozu 1928 (nebo předpokládané uvedení do provozu) : Vlastník nebo stavebník : Lišková Helena Adresa : Pitárné Vysoká IČ : nepřiděleno Telefon :

7 penb 7 Typ budovy Rodinný dům Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Budova pro obchodní účely Budova pro kulturu Jiné druhy budovy : Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený [m 3 ] 466,6 vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 2 ] 381,3 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,817 Celková energeticky vztažná plocha A c [m 2 ] 151,1 Druhy (energonositelé) užívané v budově Hnědé uhlí Černé uhlí Topný olej Propan - butan / LPG Kusové dřevo, dřevní štěpka Dřevěné peletky Zemní plyn Elektřina Jiná paliva nebo jiný typ zásobování : Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50% včetně, nad 50% do 80%, nad 80% Energie okolního prostředí : účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické Druhy dodávané mimo budovu Elektřina Teplo Žádné

8 penb 8 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rq,j Splněno Činitel teplotní redukce b j Měrná ztráta prostupem tepla H T,j [m 2 ] [W/(m 2 K)] [W/(m 2 K)] (ano/ne) [-] [W/K] SO1 Obvodová tl ,6 1,38 0,30 / 0,25-1,00 148,6 OZ1 okno 2090/1460 6,1 2,50 1,50 / 1,20-1,00 15,3 OZ2 okno 1320/1460 1,9 2,50 1,50 / 1,20-1,00 4,8 OZ3 okno 630/1410 0,9 2,50 1,50 / 1,20-1,00 2,2 OZ4 okno 2080/1460 3,0 2,50 1,50 / 1,20-1,00 7,6 SO2 Obvodová tl.300 7,0 1,87 0,30 / 0,25-1,00 13,0 SN1 Obvodová tl.500 k nevyt 12,7 1,17 0,60 / 0,40-0,57 8,4 DO1 dveře 900/2000 1,8 2,70 1,70 / 1,20-0,57 2,8 SN2 Obvodová tl.300 k nevyt 9,4 1,53 0,60 / 0,40-0,57 8,2 DO2 dveře 800/2000 1,6 2,70 1,70 / 1,20-0,57 2,5 DO2 dveře 800/2000 1,6 2,70 1,70 / 1,20-0,71 3,1 SN3 Obvodová tl.200 k nevyt 1NP SN33 Obvodová tl.200 k nevyt půdě 19,2 2,01 0,60 / 0,40-0,57 22,0 18,4 2,01 0,60 / 0,40-0,71 26,3 STR1 Strop 1.NP k půdě 43,9 1,52 0,30 / 0,20-0,71 47,5 STR2 Strop 2.NP k půdě 35,3 1,52 0,30 / 0,20-0,71 38,2 SCH1 Střecha 2.NP šikmá 13,4 2,01 0,24 / 0,16-1,00 26,9 PDL1 Podlaha 1.NP 97,5 1,29 0,45 / 0,30-0,38 47,6 Tepelné vazby mezi konstrukcemi 381,3 0, ,00 7,6 Celkem 381,3 432,4 Poznámka Hodnocení splnění požadavku ve sloupci Splněno je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota Θ im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j [ C] [m 3 ] [W/(m 2 K)] Zóna 1 - posuzovaná zóna 20,0 466,6 0,28 Budova Vypočtená hodnota U em (U em = H T /A) Průměrný součinitel prostupu tepla budovy Referenční hodnota U em,r (U em,r = Σ(V i U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] (ano/ne) 1,134 0,282 NE

9 penb 9 Poznámka Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm. b). B) technické systémy b.1.a) vytápění Hodnocená budova / zóna Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon Účinnost výroby zdrojem tepla η H,gen nebo COP H,gen Účinnost distribuce na vytápění η H,dis Účinnost sdílení na vytápění [-] [-] [%] [kw] [%]/[-] [%] [%] Referenční budova x x x x 80,0 85,0 80,0 posuzovaná zóna GAMATY Zemní plyn 100,0 2,5 75,0 99,0 94,0 η H,em b.1.b) požadavky na účinnost technického systému k vytápění Hodnocená budova / zóna Typ zdroje Účinnost výroby zdrojem tepla η H,gen nebo COP H,gen Účinnost výroby referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [-] [%]/[-] [%]/[-] [ano/ne] posuzovaná zóna GAMATY 75,0 80,0 NE Poznámka Hodnocení splnění požadavku ve sloupci Splněno je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.5.a) příprava teplé vody (TV) Hodnocená budova / zóna Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmenovitý příkon pro ohřev TV Objem zásobníku TV Účinnost zdroje tepla pro přípravu teplé vody η W,gen nebo COP W,gen Měrná tepelná ztráta zásobníku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis [-] [-] [%] [kw] [litry] [%]/[-] [Wh/(l den)] [Wh/(m den)] Referenční budova x x x x x el. bojler lokální Elektřina ze sítě 100,0 0, ,0 17,1 51,5 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Hodnocená budova / zóna Typ systému k přípravě teplé vody Účinnost zdroje tepla pro přípravu teplé vodyη W,gen nebo COP W,gen Účinnost referenčního zdroje tepla pro přípravu teplé vodyη W,gen,rq nebo COP W,gen Požadavek splněn [-] [%]/[-] [%]/[-] [ano/ne] el. bojler lokální 99,0 85,0 ANO

10 penb 10 Poznámka Hodnocení splnění požadavku ve sloupci Splněno je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.6) osvětlení Hodnocená budova / zóna Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [-] [%] [kw] [W/(m 2 lx)] Referenční budova x x x 0,05 posuzovaná zóna standartní 100,0 0,389 0,10 Budova celkem 0,389 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Hodnocená budova zóna Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla NV1 NV2 OZE I OZE E Zóna 1 Nucené větrání : Výroba z OZE : NV1 - bez úpravy vlhčením OZE I - pro budovu NV2 - s úpravou vlhčením OZE E - i dodávku mimo budovu b) dílčí dodané Vytápění Chlazení Větrání Úprava vzduchu Příprava TV Osvětlení Budova Potřeba Vypočtená spotřeba Pomocná Dílčí dodaná Měrná dílčí dodaná ener. na celkovou energeticky vztažnou plochu AE [kwh/rok] [kwh/rok] [kwh/rok] [kwh/rok] [kwh/(m 2 rok)] Referenční ,9 Hodnocená ,7 Referenční ,0 Hodnocená ,0 Referenční 0 0 0,0 Hodnocená 0 0 0,0 Referenční 0 0 0,0 Hodnocená 0 0 0,0 Referenční ,6 Hodnocená ,1 Referenční ,6 Hodnocená ,2

11 penb 11 c) výroba umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární jednotky [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Kogenerační jednotka EP CHP - teplo Kogenerační jednotka EP CHP - elektřina Fotovoltaické panely EP PV - elektřina Solární termické systémy Q H,sc,sys - teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [kwh/rok] [-] [-] [kwh/rok] [kwh/rok] Zemní plyn ,1 1, Elektřina ze sítě ,2 3, Celkem x x e) požadavek na celkovou dodanou energii (6) Referenční budova ,4 [kwh/rok] (7) Hodnocená budova ,2 (8) Referenční budova [kwh/(m 2 rok)] 184,0 (9) Hodnocená budova 456,0 Splněno (ano/ne) NE f) požadavek na neobnovitelnou primární energii - Výpočet referenční hodnoty požadovaný po (10) Referenční budova ,7 [kwh/rok] (11) Hodnocená budova ,4 (12) Referenční budova [kwh/(m 2 rok)] 153,1 (13) Hodnocená budova 572,5 Splněno (ano/ne) NE

12 penb 12 g) primární hodnocené budovy (14) Celková primární [kwh/rok] ,3 (15) Obnovitelná primární [kwh/rok] 1 126,9 (16) Využití obnovitelných zdrojů z hlediska primární [%] 1,3 Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst.1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst.2 písm. a) Splňuje požadavek podle 6 odst.2 písm. b) Splňuje požadavek podle 6 odst.2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii F Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Číslo oprávnění MPO 1078 Podpis energetického specialisty Ing. Mario Stýskala Evidenční číslo ENEX Evidenční číslo ENEX Datum vypracování průkazu Datum vypracování průkazu Zdroj informací Zdroj informací

13 penb 13

14 penb 14
