Efektiv. Technický popis. Profilový systém. Produktová skupina. Materiál. Brugmann AD 73 mm. Počet komor 5 / 7 Parametry U f

Transkript

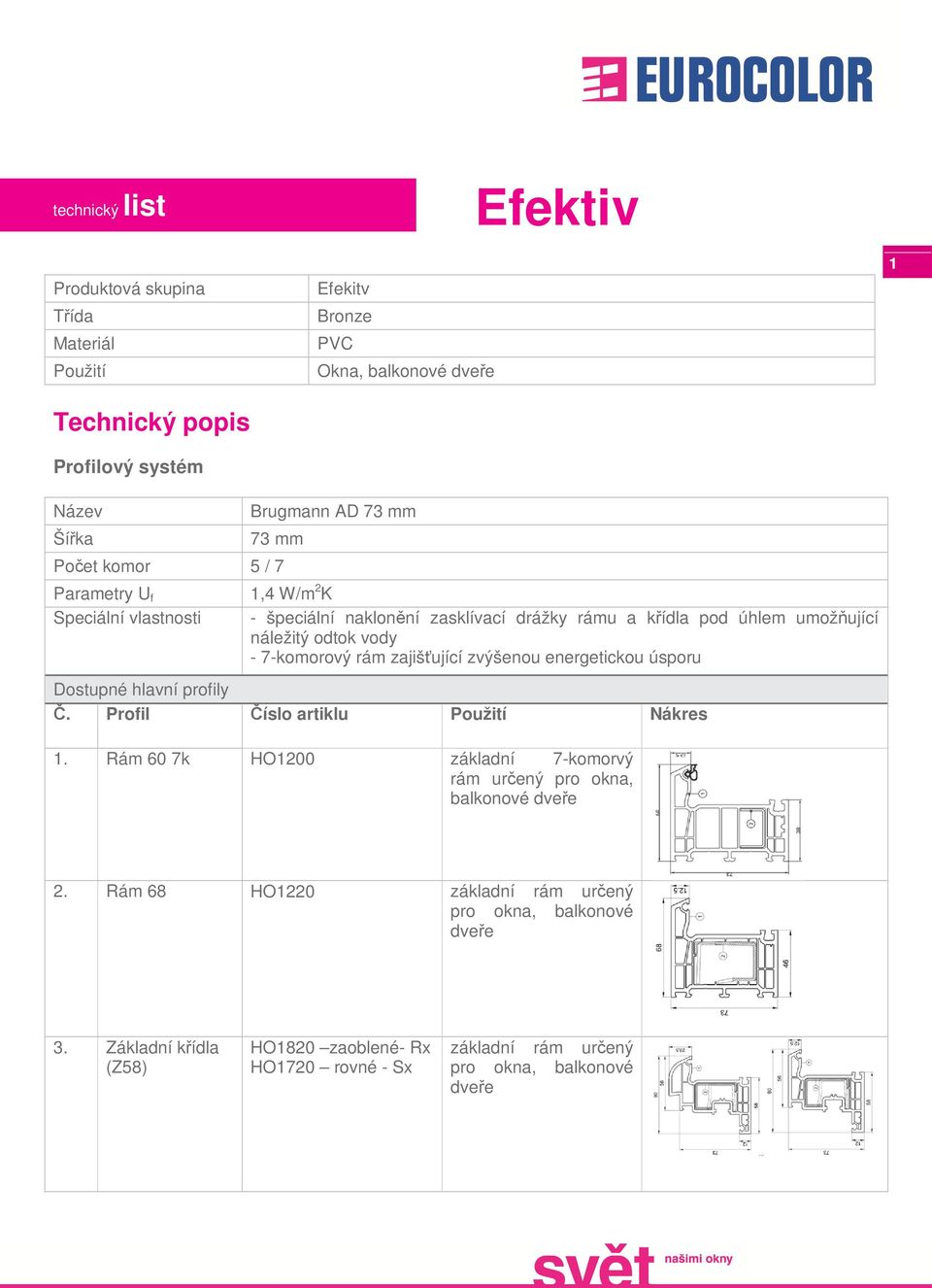

1 technický list Produktová skupina Třída Materiál Použití Technický popis Profilový systém Efekitv Bronze PVC Okna, balkonové dveře Efektiv 1 Název Šířka Brugmann AD 73 mm 73 mm Počet komor 5 / 7 Parametry U f Speciální vlastnosti 1,4 W/m 2 K - špeciální naklonění zasklívací drážky rámu a křídla pod úhlem umožňující náležitý odtok vody - 7-komorový rám zajišťující zvýšenou energetickou úsporu Dostupné hlavní profily Č. Profil Číslo artiklu Použití Nákres 1. Rám 60 7k HO1200 základní 7-komorvý rám určený pro okna, balkonové dveře 2. Rám 68 HO1220 základní rám určený pro okna, balkonové dveře 3. Základní křídla (Z58) HO1820 zaoblené- Rx HO1720 rovné - Sx základní rám určený pro okna, balkonové dveře

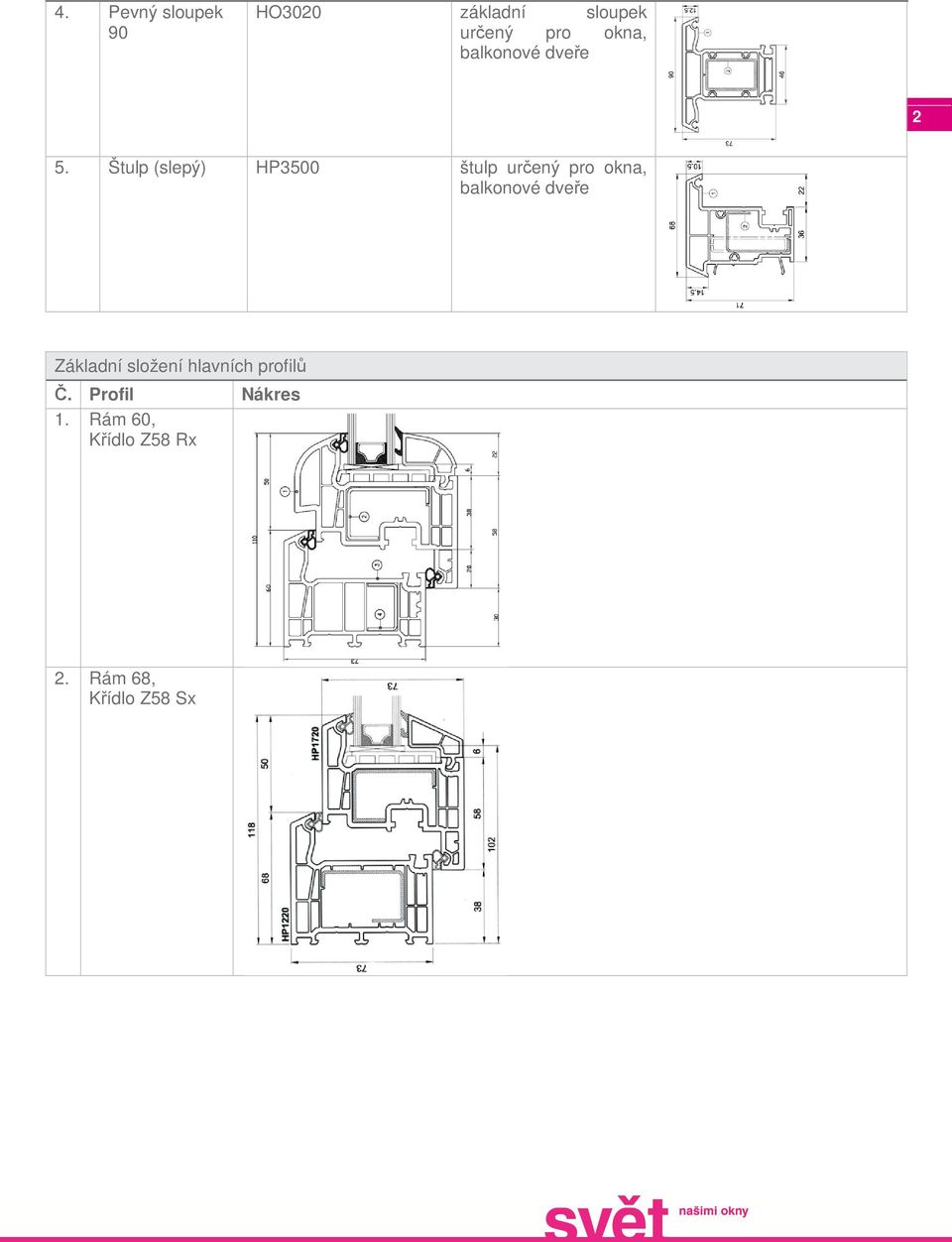

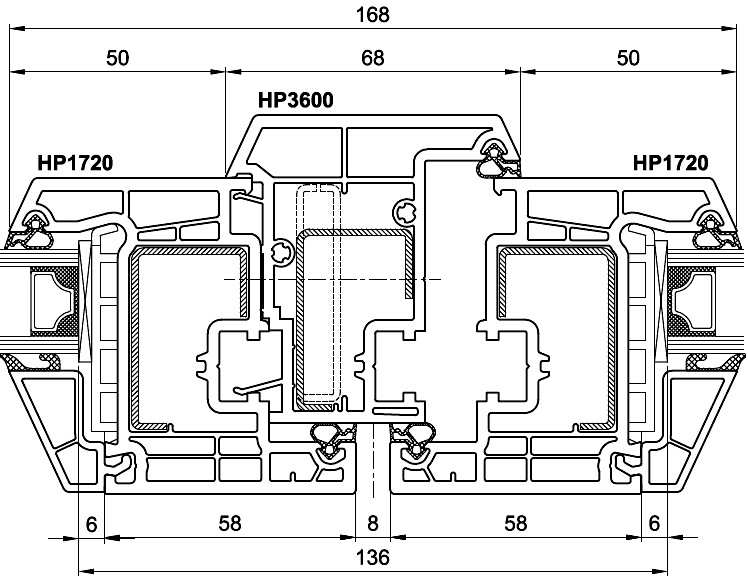

2 4. Pevný sloupek 90 HO3020 základní sloupek určený pro okna, balkonové dveře 2 5. Štulp (slepý) HP3500 štulp určený pro okna, balkonové dveře Základní složení hlavních profilů Č. Profil Nákres 1. Rám 60, Křídlo Z58 Rx 2. Rám 68, Křídlo Z58 Sx

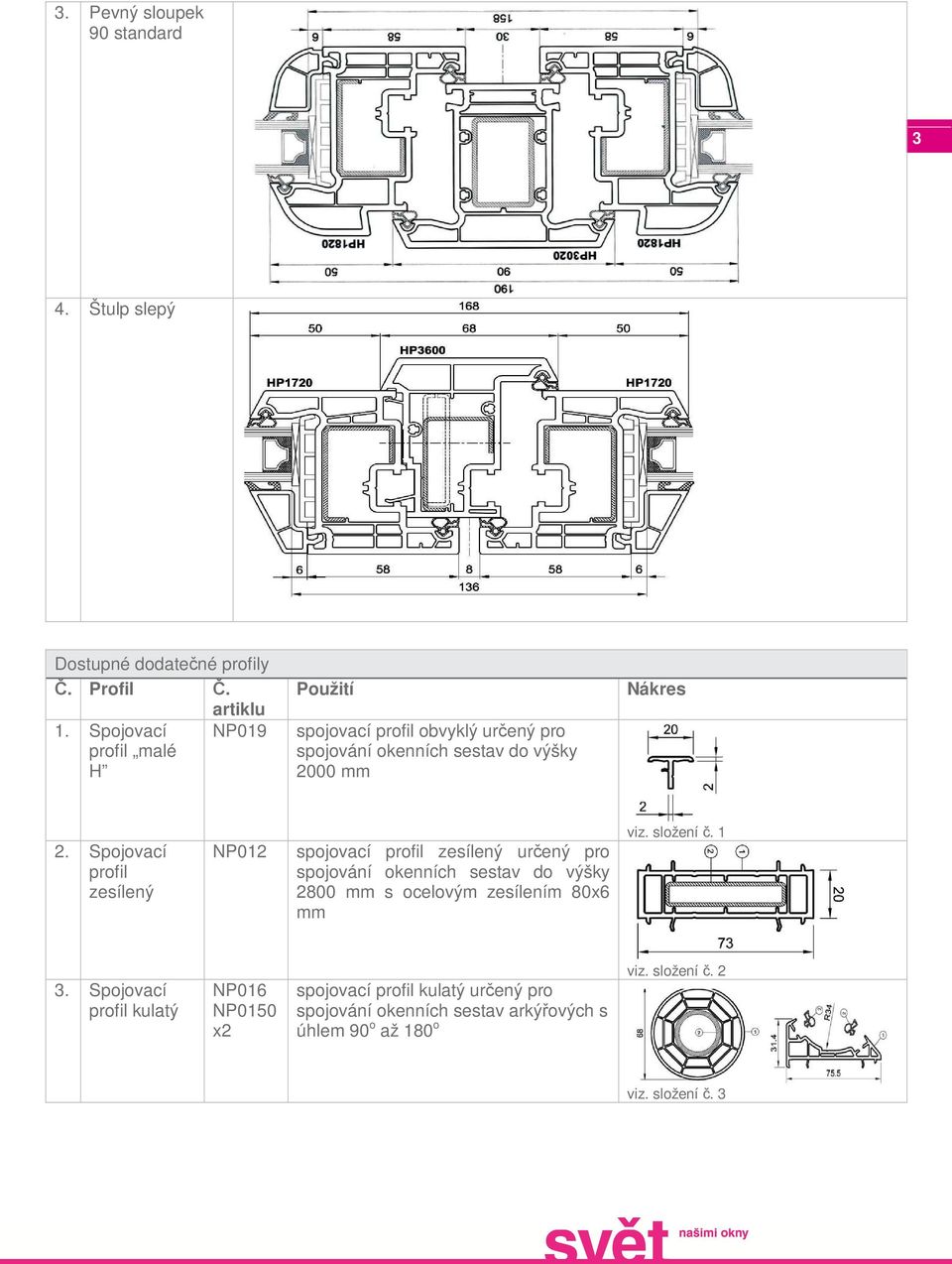

3 3. Pevný sloupek 90 standard 3 4. Štulp slepý Dostupné dodatečné profily Č. Profil Č. artiklu 1. Spojovací NP019 profil malé H Použití spojovací profil obvyklý určený pro spojování okenních sestav do výšky 2000 mm Nákres 2. Spojovací profil zesílený NP012 spojovací profil zesílený určený pro spojování okenních sestav do výšky 2800 mm s ocelovým zesílením 80x6 mm viz. složení č Spojovací profil kulatý NP016 NP0150 x2 spojovací profil kulatý určený pro spojování okenních sestav arkýřových s úhlem 90 o až 180 o viz. složení č. 2 viz. složení č. 3

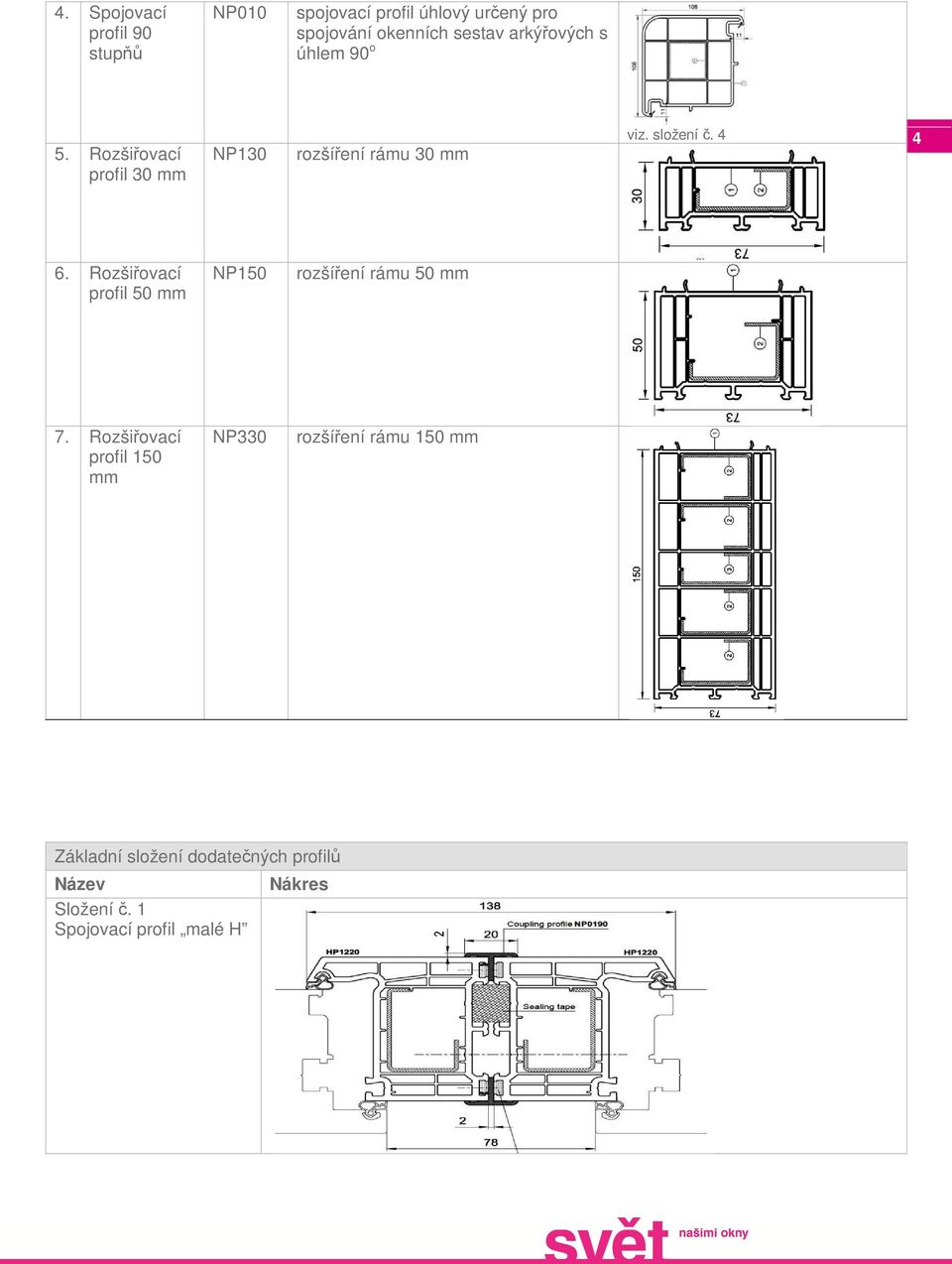

4 4. Spojovací profil 90 stupňů NP010 spojovací profil úhlový určený pro spojování okenních sestav arkýřových s úhlem 90 o 5. Rozšiřovací profil 30 mm NP130 rozšíření rámu 30 mm viz. složení č Rozšiřovací profil 50 mm NP150 rozšíření rámu 50 mm 7. Rozšiřovací profil 150 mm NP330 rozšíření rámu 150 mm Základní složení dodatečných profilů Název Složení č. 1 Spojovací profil malé H Nákres

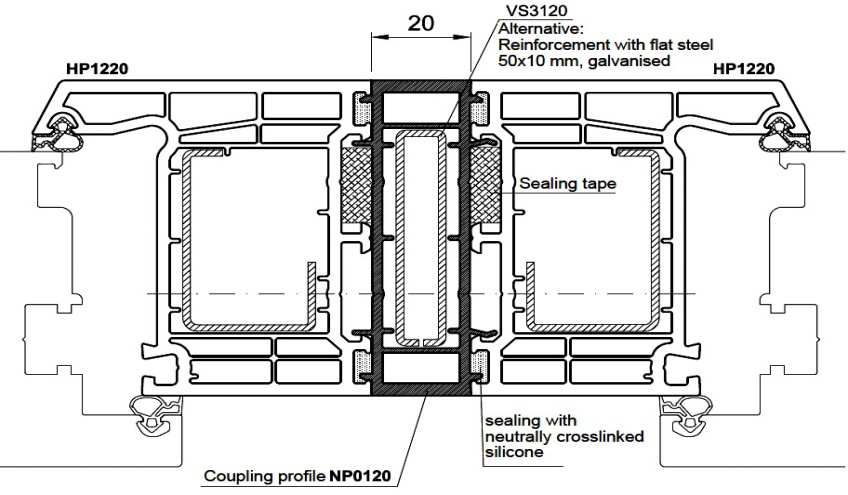

5 Složení č. 2 Spojovací profil zesílený 5 Složení č. 3 Spojovací profil kulatý Tabulka ilustrující hodnoty, které se odpočítává pro určený úhel při kulatém spojovacím profilu: Odpočítávaná hodnota je vzdálenost od vnější hrany rámu do středu osy sestavy s kulatým spojovacím profilem (na nákresu označení X). Úhel ve stupních ( o ) Hodnota odpočítávaná od každého rámu v mm 90 3, , , , ,

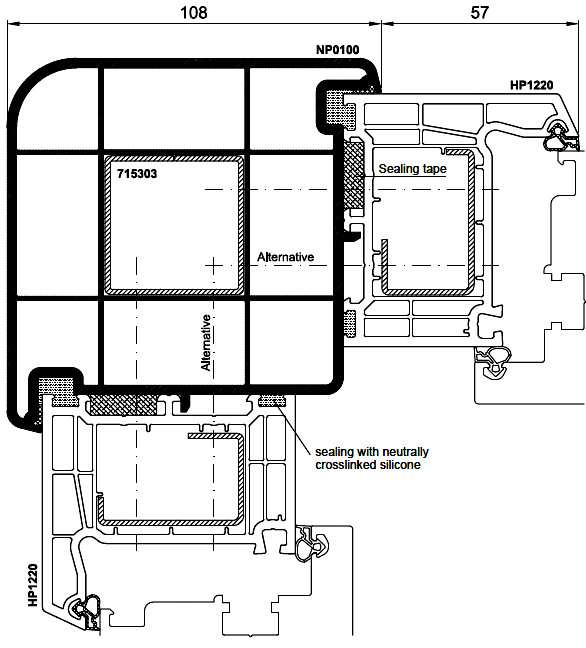

6 Složení č. 4 Spojovací profil 90 stupňů 6 Rozšiřovací profily včetně namontování ve výrobě jsou dostupné v programu Stolcad-Dealer levý panel funkce: Vložit parapety a jiné doplňky (cena zahrnuje rozšiřovací profil a namontování). Sešroubování rozšiřovacích profilů výrobou EUROCOLOR probíhá vždy přes správné umístění šroubů a utěsnění spojení roztahovací páskou. Zesílení Řezy ocelových profilů Č. Název Nákres 1. Výztuž rám 7k art. VS Výztuž rám 5k, křídlo (1,5 mm) art. VS1020

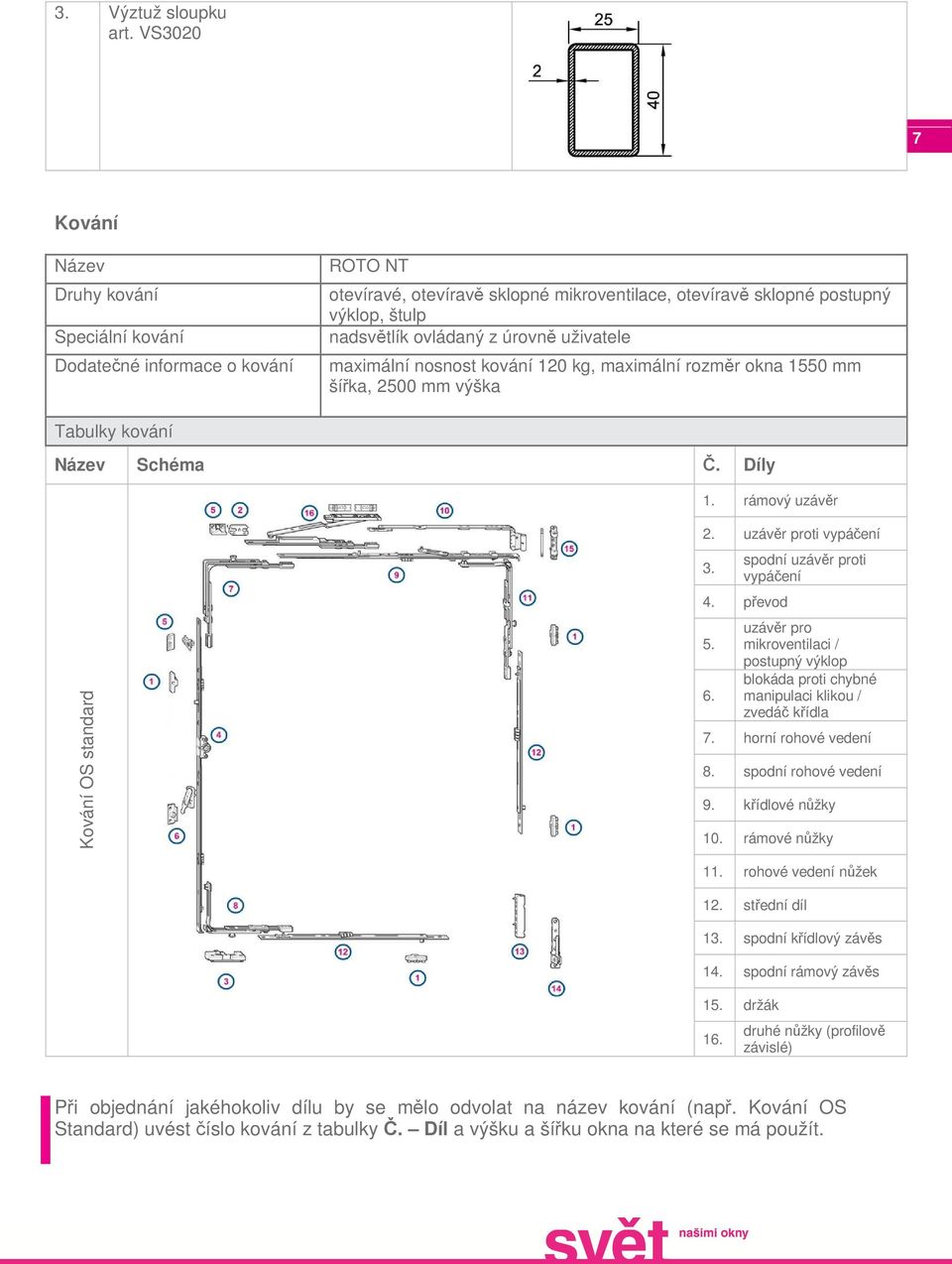

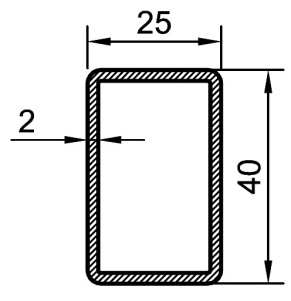

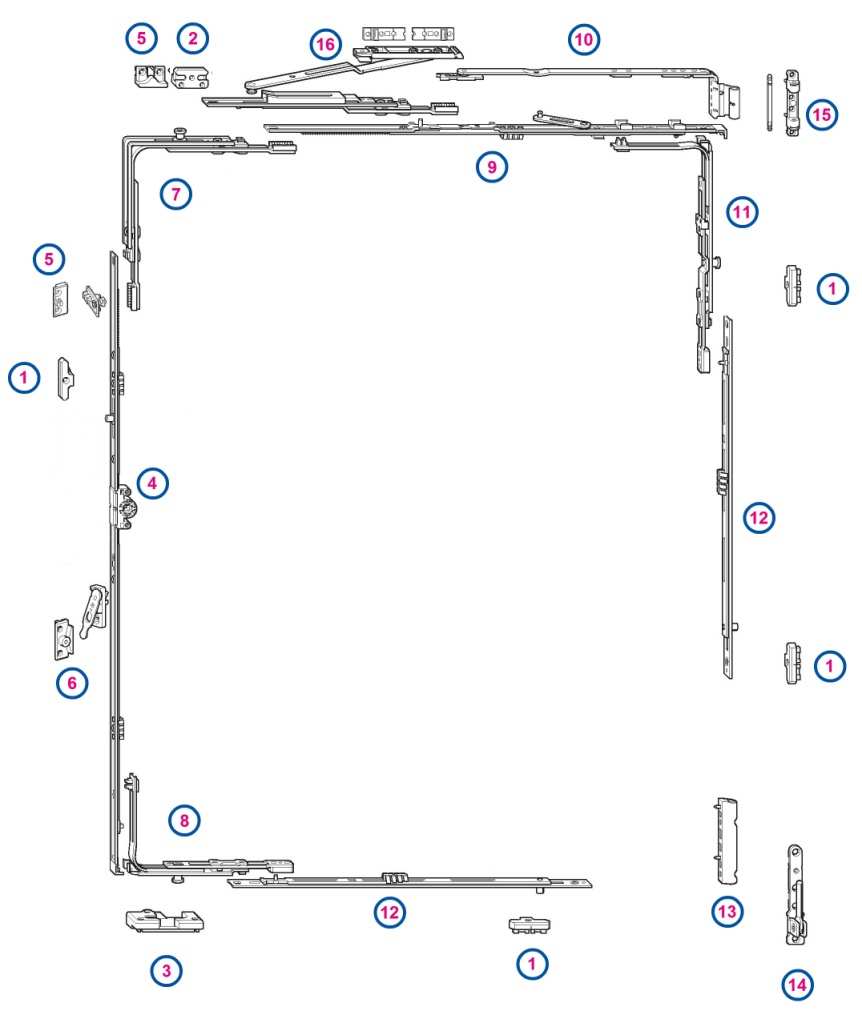

7 3. Výztuž sloupku art. VS Kování Název Druhy kování Speciální kování Dodatečné informace o kování ROTO NT otevíravé, otevíravě sklopné mikroventilace, otevíravě sklopné postupný výklop, štulp nadsvětlík ovládaný z úrovně uživatele maximální nosnost kování 120 kg, maximální rozměr okna 1550 mm šířka, 2500 mm výška Tabulky kování Název Schéma Č. Díly 1. rámový uzávěr Kování OS standard 2. uzávěr proti vypáčení 3. spodní uzávěr proti vypáčení 4. převod uzávěr pro mikroventilaci / postupný výklop blokáda proti chybné manipulaci klikou / zvedáč křídla 7. horní rohové vedení 8. spodní rohové vedení 9. křídlové nůžky 10. rámové nůžky 11. rohové vedení nůžek 12. střední díl 13. spodní křídlový závěs 14. spodní rámový závěs 15. držák 16. druhé nůžky (profilově závislé) Při objednání jakéhokoliv dílu by se mělo odvolat na název kování (např. Kování OS Standard) uvést číslo kování z tabulky Č. Díl a výšku a šířku okna na které se má použít.

8 Těsnění Materiál Druhy Způsob montáže Barvy Dodatečné informace o těsnění EPDM zasklívací těsnění, obvodové těsnění vtahované během výroby okna černá pro profily s fóliovou úpravou šedá pro bílé profily těsnění v systému Efektiv je vyrobené z hmoty EPDM a svařované během výroby okna 8 Zasklení, Lišty Dostupné zasklívací lišty Č. Druh Hloubka zasklení (mm) Nákres 1. Zaoblená 28 mm art. GP Zaoblená 8 mm art. GP Hranatá 28 mm art. GP Hranatá 26 mm art. GP Hranatá 24 mm art. GP Hranatá 20 mm art. GP Hranatá 16 mm art. GP Hranatá 12 mm art. GP

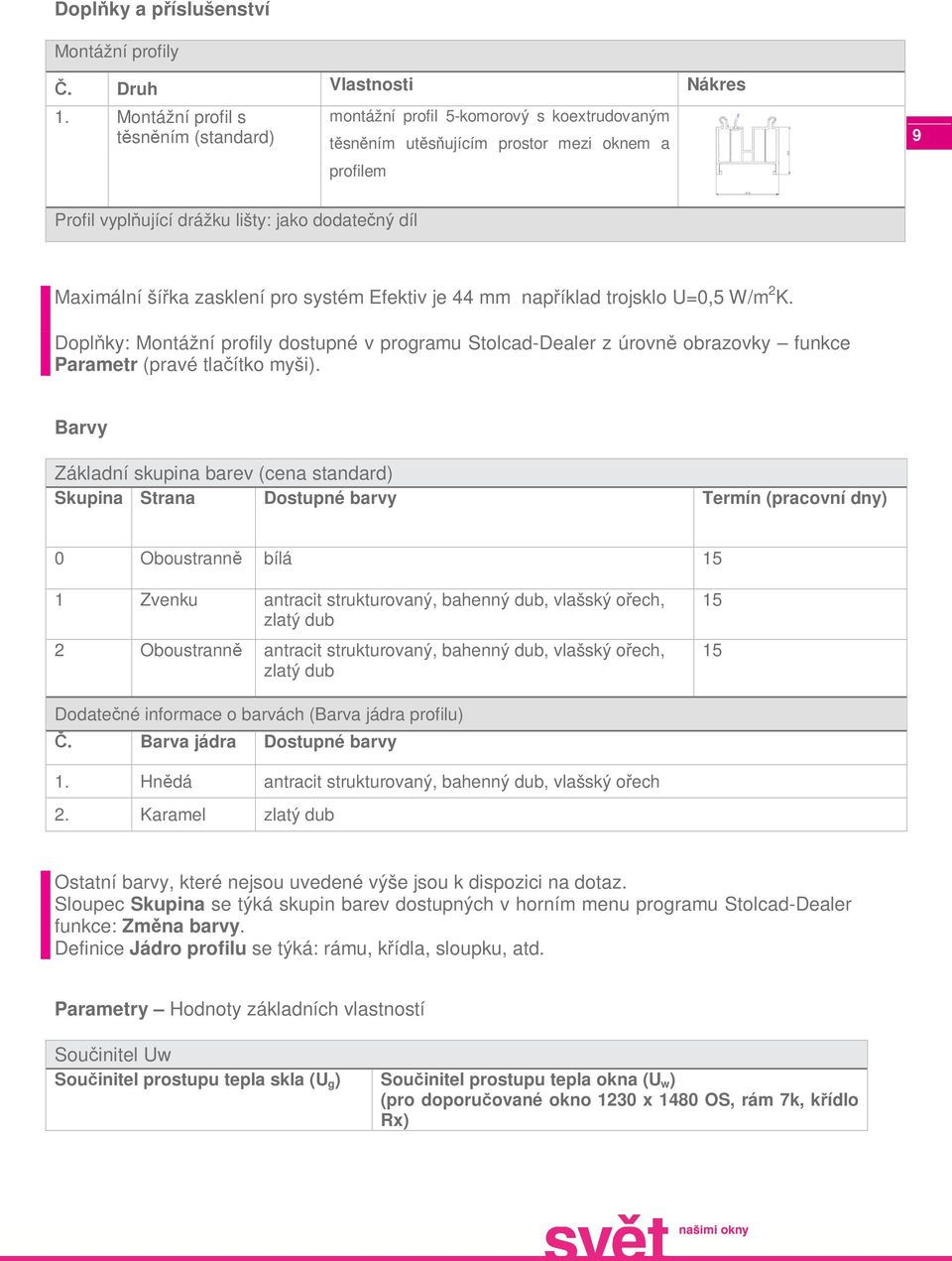

9 Doplňky a příslušenství Montážní profily Č. Druh Vlastnosti Nákres 1. Montážní profil s těsněním (standard) montážní profil 5-komorový s koextrudovaným těsněním utěsňujícím prostor mezi oknem a profilem 9 Profil vyplňující drážku lišty: jako dodatečný díl Maximální šířka zasklení pro systém Efektiv je 44 mm například trojsklo U=0,5 W/m 2 K. Doplňky: Montážní profily dostupné v programu Stolcad-Dealer z úrovně obrazovky funkce Parametr (pravé tlačítko myši). Barvy Základní skupina barev (cena standard) Skupina Strana Dostupné barvy Termín (pracovní dny) 0 Oboustranně bílá 15 1 Zvenku antracit strukturovaný, bahenný dub, vlašský ořech, zlatý dub 2 Oboustranně antracit strukturovaný, bahenný dub, vlašský ořech, zlatý dub Dodatečné informace o barvách (Barva jádra profilu) Č. Barva jádra Dostupné barvy 1. Hnědá antracit strukturovaný, bahenný dub, vlašský ořech 2. Karamel zlatý dub Ostatní barvy, které nejsou uvedené výše jsou k dispozici na dotaz. Sloupec Skupina se týká skupin barev dostupných v horním menu programu Stolcad-Dealer funkce: Změna barvy. Definice Jádro profilu se týká: rámu, křídla, sloupku, atd. Parametry Hodnoty základních vlastností Součinitel Uw Součinitel prostupu tepla skla (U g ) Součinitel prostupu tepla okna (U w ) (pro doporučované okno 1230 x 1480 OS, rám 7k, křídlo Rx)

10 Sklo U g =1,0 Super Spacer U w =1,20 W/m 2 K Sklo U g =0,7 Super Spacer U w =0,99 W/m 2 K 10 Sklo U g =0,6 Super Spacer U w =0,92 W/m 2 K Sklo U g =0,5 Super Spacer U w =0,85 W/m 2 K Vlastnosti prohlášené značkou CE Vlastnost (norma) Odolnost proti zatížení větrem (EN-12211) Vodotěsnost (EN-1027) Akustické vlastnosti (EN 14351) Průvzdušnost (EN 1026) Únosnost kování nebo klik (EN 14609) Jednokřídlová okna Štulp Vícekřídlová okna npd třída B2 třída C3 třída 5A třída 5A třída 2A minimum 32 (-1,-5) db minimum 32 (-1,-5) db minimum 32 (-1,-5) db třída 4 třída 4 třída 4 350N npd npd Všechny definice pojmů jsou dostupné v technickém listu Doplňky a příslušenství Rozměry Dovolené rozměry a omezení Maximální rozměry rám Č. Rám Přípustné rozměry (šířka x výška nebo naopak vyjádřené v mm) 1. Rám 68 bílý 3000 x Rám 60 s fóliovou úpravou 2600 x 2400 Maximální rozměry křídlo Č. Křídlo Přípustné rozměry (šířka x výška nebo naopak vyjádřené v mm) bílý profil 1. Křídlo 58 okna Sx nebo Rx 1100 x x x x x 1600 Přípustné rozměry (šířka x výška nebo naopak vyjádřené v mm) profil s fóliovou úpravou 1000 x x x x x 1500

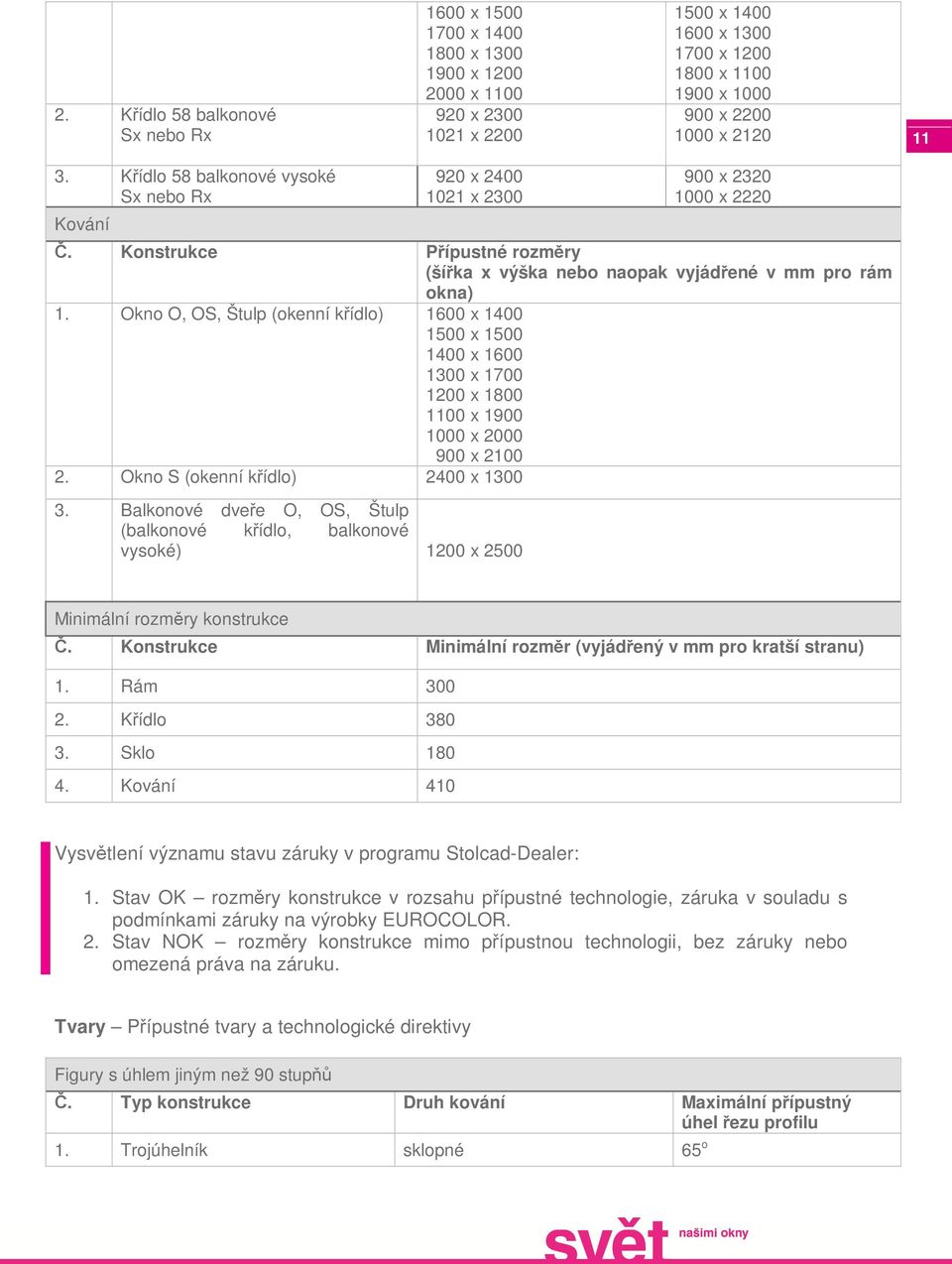

11 2. Křídlo 58 balkonové Sx nebo Rx 1600 x x x x x x x x x x x x x x Křídlo 58 balkonové vysoké Sx nebo Rx Kování 920 x x x x 2220 Č. Konstrukce Přípustné rozměry (šířka x výška nebo naopak vyjádřené v mm pro rám okna) 1. Okno O, OS, Štulp (okenní křídlo) 1600 x x x x x x x x Okno S (okenní křídlo) 2400 x Balkonové dveře O, OS, Štulp (balkonové křídlo, balkonové vysoké) 1200 x 2500 Minimální rozměry konstrukce Č. Konstrukce Minimální rozměr (vyjádřený v mm pro kratší stranu) 1. Rám Křídlo Sklo Kování 410 Vysvětlení významu stavu záruky v programu Stolcad-Dealer: 1. Stav OK rozměry konstrukce v rozsahu přípustné technologie, záruka v souladu s podmínkami záruky na výrobky EUROCOLOR. 2. Stav NOK rozměry konstrukce mimo přípustnou technologii, bez záruky nebo omezená práva na záruku. Tvary Přípustné tvary a technologické direktivy Figury s úhlem jiným než 90 stupňů Č. Typ konstrukce Druh kování Maximální přípustný úhel řezu profilu 1. Trojúhelník sklopné 65 o

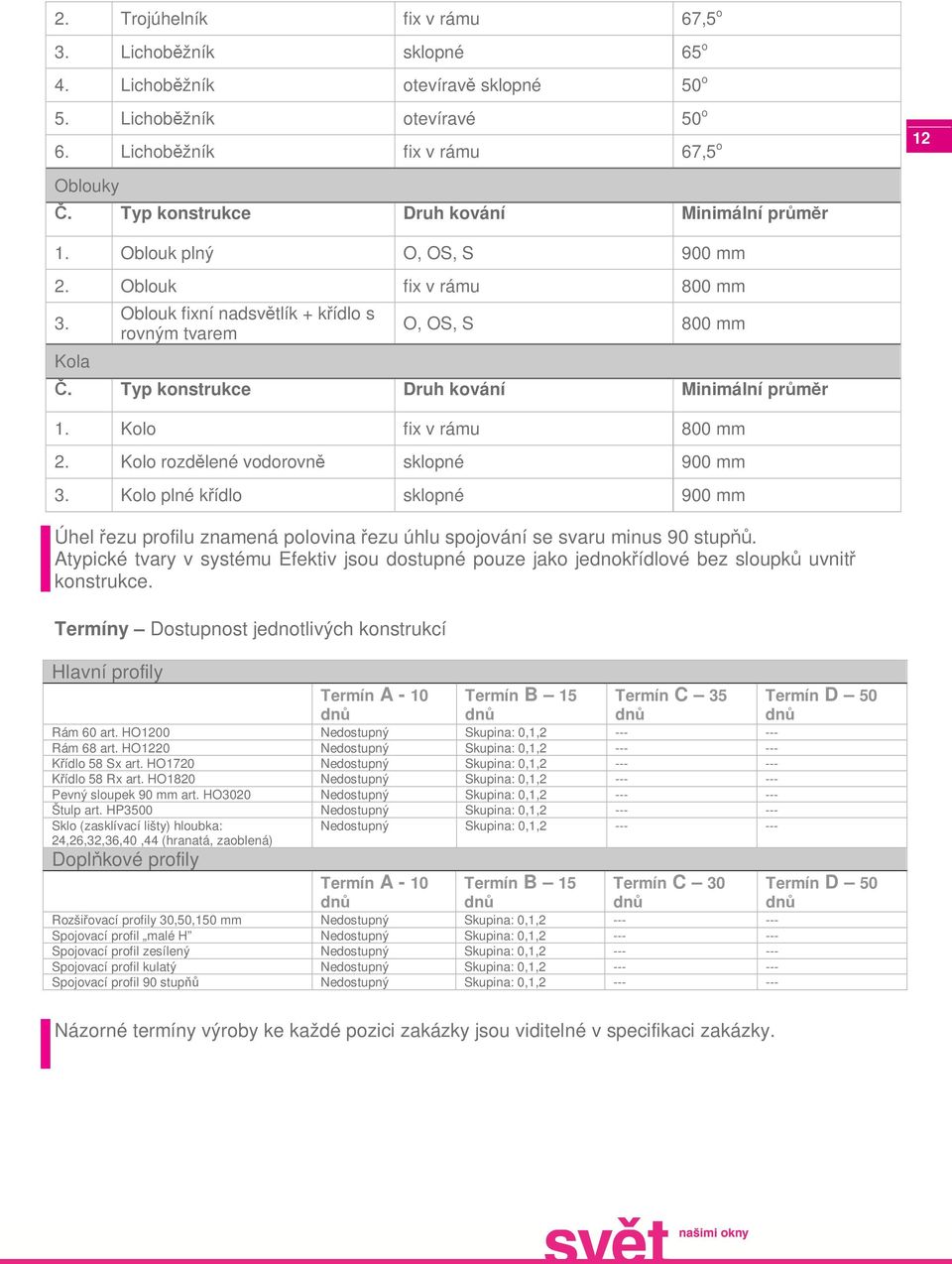

12 2. Trojúhelník fix v rámu 67,5 o 3. Lichoběžník sklopné 65 o 4. Lichoběžník otevíravě sklopné 50 o 5. Lichoběžník otevíravé 50 o 6. Lichoběžník fix v rámu 67,5 o 12 Oblouky Č. Typ konstrukce Druh kování Minimální průměr 1. Oblouk plný O, OS, S 900 mm 2. Oblouk fix v rámu 800 mm 3. Kola Oblouk fixní nadsvětlík + křídlo s rovným tvarem O, OS, S 800 mm Č. Typ konstrukce Druh kování Minimální průměr 1. Kolo fix v rámu 800 mm 2. Kolo rozdělené vodorovně sklopné 900 mm 3. Kolo plné křídlo sklopné 900 mm Úhel řezu profilu znamená polovina řezu úhlu spojování se svaru minus 90 stupňů. Atypické tvary v systému Efektiv jsou dostupné pouze jako jednokřídlové bez sloupků uvnitř konstrukce. Termíny Dostupnost jednotlivých konstrukcí Hlavní profily Termín A - 10 Termín B 15 Termín C 35 Rám 60 art. HO1200 Nedostupný Skupina: 0,1, Rám 68 art. HO1220 Nedostupný Skupina: 0,1, Křídlo 58 Sx art. HO1720 Nedostupný Skupina: 0,1, Křídlo 58 Rx art. HO1820 Nedostupný Skupina: 0,1, Pevný sloupek 90 mm art. HO3020 Nedostupný Skupina: 0,1, Štulp art. HP3500 Nedostupný Skupina: 0,1, Sklo (zasklívací lišty) hloubka: Nedostupný Skupina: 0,1, ,26,32,36,40,44 (hranatá, zaoblená) Doplňkové profily Termín A - 10 Termín B 15 Termín C 30 Rozšiřovací profily 30,50,150 mm Nedostupný Skupina: 0,1, Spojovací profil malé H Nedostupný Skupina: 0,1, Spojovací profil zesílený Nedostupný Skupina: 0,1, Spojovací profil kulatý Nedostupný Skupina: 0,1, Spojovací profil 90 stupňů Nedostupný Skupina: 0,1, Názorné termíny výroby ke každé pozici zakázky jsou viditelné v specifikaci zakázky. Termín D 50 Termín D 50

13 Záruka Doba a záruční podmínky Č. Barva okna Záruční doba 1. Bílá 5 let 2. Barevná 5 let 3. Trojsklo 10 let 13 Podrobné podmínky záruky obsahuje Záruční knížka. Výrobní služby V této výrobní skupině jsou dostupné následující výrobní služby: 1. Montáž rozšiřovacích profilů 2. Montáž kovacích doplňků 3. Montáž ventilačních systémů Výrobní služby jsou dostupné v programu Stolcad-Dealer z úrovně levého panelu funkce: Vložit parapety a jiné doplňky nebo Vložit doplňky (horní panel v programu). Ceny zahrnují doplněk a výrobní službu. Dokumentace CE ES Prohlášení o shodě č. 5/2013/EFEKITV/A Podniková norma kvality: EUROCOLOR Quality Certifikát kvality: TUV-NORD ISO 9001:2008 Zpracování: Technicko obchodní oddělení EUROCOLOR Více informací na Stav ke dni: Informujeme, že vzhledem k množství technologií a možným kombinacím vybavení program Stolcad ne v každém případě automaticky blokuje možnost výroby konstrukce neshodné s technologií a/nebo nesprávné. V případě pochybnosti, kontaktujte prosíme oddělení obsluhy velkoobchodního klienta a nacenění, volejte nebo zašlete wyceny@eurocolor.com.pl Materiál není nabídka ve smyslu platných právních předpisu a má pouze informační charakter.
