PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY bytový dům Osmek 517/7, Přerov

Transkript

1 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY bytový dům Osmek 517/7, Přerov dle Vyhl. 78/2013 Sb. Energetický specialista: ING. PETR SUCHÁNEK, PH.D. energetický specialista MPO, číslo 629 ze dne

2 str. 1 / 16 Účel zpracování průkazu Nová budova Prodej budovy nebo její části Větší změna dokončené budovy Jiný účel zpracování: Budova užívaná orgánem veřejné moci Pronájem budovy nebo její části Základní informace o hodnocené budově Identifikační údaje budovy Adresa budovy (místo, ulice, popisné číslo, PSČ) Osmek 517/7, Přerov Katastrální území: Parcelní číslo: Datum uvedení budovy do provozu (nebo předpokládané datum uvedení do provozu): Vlastník nebo stavebník: Přerov 4672/2 Statutární město Přerov Adresa: Bratrská 709/34, Přerov IČ: Tel./ Rodinný dům Typ budovy Bytový dům Budova pro ubytování a stravování Administrativní budova Budova pro zdravotnictví Budova pro vzdělávání Budova pro sport Jiný druhy budovy: Budova pro obchodní účely Budova pro kulturu

3 str. 2 / 16 Geometrické charakteristiky budovy Parametr jednotky hodnota Objem budovy V (objem částí budovy s upravovaným vnitřním prostředím vymezený vnějšími povrchy konstrukcí obálky budovy) Celková plocha obálky budovy A (součet vnějších ploch konstrukcí ohraničujících objem budovy V) [m 3 ] 8832,0 [m 2 ] 2608,0 Objemový faktor tvaru budovy A/V [m 2 /m 3 ] 0,3 Celková energeticky vztažná plocha budovy A c [m 2 ] 2944,0 Hnědé uhlí Topný olej Kusové dřevo, dřevní štěpka Zemní plyn Druhy (energonositele) užívané v budově Černé uhlí Propan-butan/LPG Dřevěné peletky Elektřina Soustava zásobování tepelnou energií (dálkové teplo): podíl OZE: do 50 % včetně, nad 50 do 80 %, nad 80 %, Energie okolního prostředí (např. sluneční ): účel: na vytápění, pro přípravu teplé vody, na výrobu elektrické, Jiná paliva nebo jiný typ zásobování: Druhy dodávané mimo budovu Elektřina Teplo Žádné

4 str. 3 / 16 Informace o stavebních prvcích a konstrukcích a technických systémech A) stavební prvky a konstrukce a.1) požadavky na součinitel prostupu tepla Konstrukce obálky budovy Plocha A j Vypočtená hodnota U j Součinitel prostupu tepla Referenční hodnota U N,rc,j Splněno Činitel tepl. redukce b j Měrná ztráta prostupem tepla [m 2 ] [W/(m2.K)] [W/(m2.K)] [ano/ne] [-] [W/K] H T,j Obvodová stěna 1 491,23 0,27 0,30 ano 1,00 402,6 Střecha 368,00 0,30 0,24 ne 1,00 110,4 Okno 377,41 1,40 1,50 ano 1,00 528,4 Dveře 3,36 1,40 1,70 ano 1,00 4,7 Strop nad nevyt. 368,00 0,60 0,60 ano 0,65 143,5 Tepelné vazby 0,02 ne 78,2 Celkem 2 608,0 x x x x 1 267,9 Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). a.2) požadavky na průměrný součinitel prostupu tepla Zóna Převažující návrhová vnitřní teplota ϴ im,j Objem zóny V j Referenční hodnota průměrného součinitele prostupu tepla zóny U em,r,j Součin V j U em,r,j [ C] [m 3 ] [W/(m 2.K)] [W.m/K] Bytový dům 20, ,0 0, ,00 Celkem x 8 832,0 x 4 416,00 Průměrný součinitel prostupu tepla budovy Budova jako celek Budova Vypočtená hodnota U em (U em = H T /A) Referenční hodnota U em,r (U em,r = Σ(V j U em,r,j )/V) Splněno [W/(m 2 K)] [W/(m 2 K)] [ano/ne] 0,49 0,50 ano Poznámka: Hodnocení splnění požadavku je vyžadováno u nové budovy, budovy s téměř nulovou spotřebou a u větší změny dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. a) a písm.b).

5 str. 4 / 16 B) technické systémy b.1.a) vytápění Typ zdroje Energonositel Pokrytí dílčí potřeby na vytápění Jmenovitý tepelný výkon výroby zdrojem tepla 2) η H,gen COP distribuce na vytápění η H,dis sdílení na vytápění η H,em [-] [-] [%] [kw] [%] [-] [%] [%] Referenční budova x 1) x x x : Bytový dům CZT soustava CZT využívající méně než 50% obnovitelných zdrojů 100, Poznámka: 1) symbol x znamená, že není nastaven požadavek na referenční hodnotu 2) v případě soustavy zásobování tepelnou energií se nevyplňuje b.1.b) požadavky na účinnost technického systému k vytápění Typ zdroje výroby zdrojem tepla η H,gen nebo COP H,gen výroby referenčního zdroje tepla η H,gen,rq nebo COP H,gen Požadavek splněn [-] [%] [%] [ano/ne] Bytový dům CZT ano Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c).

6 str. 5 / 16 b.2.a) chlazení Typ systému chlazení Energonositel Pokrytí dílčí potřeby na chlazení Jmenovitý chladící výkon Chladicí faktor zdroje chladu EER C,gen distribuce na chlazení η C,dis sdílení na chlazení η C,em [-] [-] [%] [kw] [-] [%] [%] Referenční budova x x x x : b.2.b) požadavky na účinnost technického systému k chlazení Typ systému chlazení Chladící faktor zdroje chladu EER C,gen Chladící faktor referenčního zdroje chladu EER C,gen Požadavek splněn [-] [-] [-] [ano/ne] Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.3) větrání Referenční budova Typ větracího systému Tepelný výkon Energonositel Chladící výkon Pokrytí dílčí potřeby na větrání Jmen. elektr. příkon systému větrání Jmen. objem. průtok větracího vzduchu Měrný příkon ventilátoru nuceného větrání SFP ahu [-] [-] [kw] [kw] [%] [kw] [m 3 /hod] [W.s/m 3 ] x x x x x x x : Bytový dům přirozené větrání

7 str. 6 / 16 b.4) úprava vlhkosti vzduchu Typ systému vlhčení Jmenovitý elektrický příkon Jmenovitý tepelný výkon Pokrytí dílčí dodané na úpravu vlhkosti zdroje úpravy vlhkosti systému vlhčení η RH+,gen [-] [-] [kw] [kw] [%] [%] Referenční budova x x x x x : Typ systému odvlhčení Energonositel Energonositel Jmen. elektr. příkon Jmen. tepelný výkon Pokrytí dílčí potřeby na úpravu odvlhčení Jmen. chladící výkon zdroje úpravy vlhkosti systému odvlhčení η RH-,gen [-] [-] [kw] [kw] [%] [kw] [%] Referenční budova x x x x x x : b.5.a) příprava teplé vody (TV) Systém přípravy TV v budově Energonositel Pokrytí dílčí potřeby na přípravu teplé vody Jmen. příkon pro ohřev TV Objem zásobníku TV zdroje tepla pro přípravu teplé vody 1) η W,gen COP Měrná tepelná ztráta zásobníku teplé vody Q W,st Měrná tepelná ztráta rozvodů teplé vody Q W,dis [-] [-] [%] [kw] [litry] [%] [-] [Wh/l.d] [Wh/m.d] Referenční budova x x x x x ,0 : Bytový dům CZT soustava CZT využívajíc í méně než 50% obnovitel ných zdrojů 100, ,6 Poznámka: 1) v případě soustavy zásobování tepelnou energií se nevyplňuje

8 str. 7 / 16 b.5.b) požadavky na účinnost technického systému k přípravě teplé vody Typ systému k přípravě teplé vody zdroje tepla pro přípravu teplé vody η W,gen nebo COP W,gen referenčního zdroje tepla pro přípravu teplé vody η W,gen,rq nebo COP W,gen Požadavek splněn [-] [%] [%] [ano/ne] Bytový dům CZT ano Poznámka: Hodnocení splnění požadavku je vyžadováno jen u větší změny dokončené budovy a při jiné, než větší změně dokončené budovy v případě plnění požadavku na energetickou náročnost budovy podle 6 odst. 2 písm. c). b.6) osvětlení Typ osvětlovací soustavy Pokrytí dílčí potřeby na osvětlení Celkový elektrický příkon osvětlení budovy Průměrný měrný příkon pro osvětlení vztažený k osvětlenosti zóny p L,lx [-] [%] [kw] [W/(m 2.lx)] Referenční budova x x x 0,10 : Kompaktní Bytový dům ,0 0,09

9 str. 8 / 16 Energetická náročnost hodnocené budovy a) seznam uvažovaných zón a dílčí dodané v budově Vytápění EP H Chlazení EP C Nucené větrání EP F Příprava teplé vody EP W Osvětlení EP L Výroba z OZE nebo kombinované výroby elektřiny a tepla Bez úpravy vlhčení S úpravou vlhčením Pro budovu Pro budovu i dodávku mimo budovu Bytový dům b) dílčí dodané Vytápění Chlazení Větrání Úprava vlhkosti vzduchu Příprava teplé vody Osvětlení ř. Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova Ref. budova Hod. budova (1) Potřeba [MWh/rok] 117, ,936 x x 80,099 80,099 x x (2) Vypočtená spotřeba [MWh/rok] 215, , ,469 95,744 39,108 33,521 (3) Pomocná [MWh/rok] (4) Dílčí dodaná (ř.4)=(ř.2)+(ř.3) [MWh/rok] 215, , ,469 95,744 39,108 33,521 (5) Měrná dílčí dodaná na celkovou energeticky vztažnou plochu (ř.4) / m 2 [kwh/(m2.rok)]

10 str. 9 / 16 c) výrobna umístěná v budově, na budově nebo na pomocných objektech Typ výroby Využitelnost vyrobené Vyrobená Faktor celkové primární Faktor neobnov. primární Celková primární Neobnov. primární jednotky [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] Kogenerační jednotka EP CHP - teplo Kogenerační jednotka EP CHP - elektřina Fotovoltaické panely EP PV - elektřina Solární termické systémy Q H,sc,sys - teplo Jiné Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu Budova Dodávka mimo budovu d) rozdělení dílčích dodaných energií, celkové primární a neobnovitelné primární podle energonositelů Energonositel Dílčí vypočtená spotřeba / Pomocná Faktor celkové primární Faktor neobnovitelné primární Celková primární Neobnovitelná primární [MWh/rok] [-] [-] [MWh/rok] [MWh/rok] elektřina ze sítě 33,521 3,2 3,0 107, ,564 soustava CZT využívající méně než 50% obnovitelných zdrojů 235,068 1,1 1,0 258, ,068 Celkem 268,589 x x 365, ,632 e) požadavek na celkovou dodanou energii (6) Referenční budova 362,687 [MWh/rok] (7) budova 268,589 (8) Referenční budova 123 [kwh/m 2.rok] (9) budova 91 Splněno (ano/ne) ano

11 str. 10 / 16 f) požadavek na neobnovitelnou primární energii (10) Referenční budova 473,262 [MWh/rok] (11) budova 335,632 (12) Referenční budova (ř.10 / m 2 ) 161 [kwh/m 2.rok] (13) budova (ř.11 / m 2 ) 114 Splněno (ano/ne) ano g) primární hodnocené budovy (14) Celková primární [MWh/rok] 365,843 (15) Obnovitelná primární (ř.14 - ř.11) [MWh/rok] 30,211 (16) Využití obnovitelných zdrojů z hlediska primární (ř.15 / ř.14 x 100) [%] 8,3 h) hodnoty pro vytvoření hranic klasifikačních tříd Horní hranici třídy C odpovídají Celková dodaná [MWh/rok] 321,967 Neobnovitelná primární [MWh/rok] 428,469 Průměrný součinitel prostupu tepla budovy [W/m 2.K] 0,40 Dílčí dodané : vytápění [MWh/rok] 174,389 chlazení větrání úprava vlhkosti vzduchu [MWh/rok] [MWh/rok] [MWh/rok] příprava teplé vody [MWh/rok] 108,469 osvětlení [MWh/rok] 39,108 Tabulka h) obsahuje hodnoty, které se použijí pro vytvoření hranic klasifikačních tříd podle přílohy č. 2.

12 str. 11 / 16 Analýza technické, ekonomické a ekologické proveditelnosti alternativních systémů dodávek u nových budov a u větší změny dokončených budov Alternativní systémy Technická proveditelnost Ekonomická proveditelnost Ekologická proveditelnost Doporučení k realizaci a zdůvodnění Místní systémy dodávky využívající energii z OZE Posouzení proveditelnosti Kombinovaná výroba elektřiny a tepla Není vyžadováno dle Zák. č. 318/2012 Sb. Soustava zásobování tepelnou energií Tepelné čerpadlo Datum vypracování analýzy Zpracovatel analýzy Energetický posudek Povinnost vypracovat energetický posudek Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku

13 str. 12 / 16 Doporučená technicky a ekonomicky vhodná opatření pro snížení energetické náročnosti budovy Popis opatření Předpokládaný průměrný součinitel prostupu tepla Předpokládaná dodaná Předpokládaná neobnovitelná primární Předpokládaná úspora celkové dodané Předpokládaná úspora neobnovitelné primární Stavební prvky a konstrukce budovy: [W/(m 2.K)] [MWh/rok] [MWh/rok] [MWh/rok] [MWh/rok] 0,49 x x Technické systémy budovy: vytápění: x 139,324 x 0,000 chlazení: x x větrání: x x úprava vlhkosti vzduchu: x x příprava teplé vody: x 95,607 x 0,137 13,165 osvětlení: x 33,521 x 0,000 Obsluha a provoz systémů budovy: x x x Ostatní - uveďte jaké: x x x Celkem x 268, ,467 0,137 13,165

14 str. 13 / 16 Opatření Technická vhodnost Funkční vhodnost Ekonomická vhodnost Doporučení k realizaci a zdůvodnění Stavební prvky a konstrukce budovy Posouzení vhodnosti opatření Technické systémy budovy Obsluha a provoz systémů budovy Ostatní - uvést jaké: ne ano ne - ne ano ne - ne ano ne - V rámci průkazu energetické náročnosti budovy jsou dle jednotlivých ukazatelů doporučena následující energeticky úsporná opatření: Obálka budovy: Za současných podmínek není zjištěn ekonomicky efektivní potenciál energetických úspor. Vytápění, chlazení, větrání, úprava vlhkosti: Za současných podmínek není zjištěn ekonomicky efektivní potenciál energetických úspor. Příprava teplé vody:pro přípravu teplé vody je doporučena realizace solární soustavy s 60% podílem pokrytí celkové potřeby. Osvětlení: Současný provoz neposkytuje až na výměnu žárovkových a zářivkových svítidel za nová, s vyšší účinností, s moderními úspornými zdroji, dále jejich způsobu časového ovládání v prostorách chodeb a schodišť (ovládání v závislosti na pohybu osob), žádný potenciál energetických úspor. POZN 1.)Tyto opatření jsou dobře technicky realizovatelné, představují snížení ekologické zátěže a mají vhodnou ekonomickou dobu návratnosti. Datum vypracování doporučených opatření Zpracovatel analýzy Energetický posudek Ing. Petr Suchánek Ph.D. Energetický posudek je součástí analýzy Datum vypracování energetického posudku Zpracovatel energetického posudku ne - -

15 str. 14 / 16 Závěrečné hodnocení energetického specialisty Nová budova nebo budova s téměř nulovou spotřebou Splňuje požadavek podle 6 odst. 1 Třída energetické náročnosti budovy pro celkovou dodanou energii Větší změna dokončené budovy nebo jiná změna dokončené budovy Splňuje požadavek podle 6 odst. 2 písm. a) Splňuje požadavek podle 6 odst. 2 písm. b) Splňuje požadavek podle 6 odst. 2 písm. c) Plnění požadavků na energetickou náročnost budovy se nevyžaduje Třída energetické náročnosti budovy pro celkovou dodanou energii Budova užívaná orgánem veřejné moci Třída energetické náročnosti budovy pro celkovou dodanou energii C Prodej nebo pronájem budovy nebo její části Třída energetické náročnosti budovy pro celkovou dodanou energii C Jiný účel zpracování průkazu Třída energetické náročnosti budovy pro celkovou dodanou energii Identifikační údaje energetického specialisty, který zpracoval průkaz Jméno a příjmení Číslo oprávnění MPO Ing. Petr Suchánek Ph.D 629 Podpis energetického specialisty Datum vypracování průkazu Datum vypracování průkazu

16 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY vydaný podle zákona č. 406/2000 Sb., o hospodaření energií, a vyhlášky č. 78/2013 Sb., o energetické náročnosti budov Ulice, číslo: Osmek 517/7 PSČ, místo: Přerov Typ budovy: Bytový dům 2 Plocha obálky budovy: 2608,0 m 2 Objemový faktor tvaru A/V: 0,3 m /m 3 2 Energeticky vztažná plocha: 2944,0 m ENERGETICKÁ NÁROČNOST BUDOVY Celková dodaná Neobnovitelná primární (Energie na vstupu do budovy) (Vliv provozu budovy na životní prostředí) Měrné hodnoty 2 kwh/(m rok) A B / Dop. C / Dop. 146 D E F G Hodnoty pro celou budovu MWh/rok 268, ,632

17 DOPORUČENÁ OPATŘENÍ PODÍL ENERGONOSITELŮ NA DODANÉ ENERGII Opatření pro Vnější stěny: Okna a dveře: Střechu: Podlahu: Vytápění: Chlazení/klimatizaci: Větrání: Přípravu teplé vody: Osvětlení: Jiné: Stanovena Popis opatření je v protokolu průkazu a vyhodnocení jejich dopadu na enegetickou náročnost je znázorněno šipkou Elektřina ze sítě: 33,5 Dálkové teplo: 235,1 Hodnoty pro celou budovu MWh/rok UKAZATELE ENERGETICKÉ NÁROČNOSTI BUDOVY Obálka budovy Vytápění Chlazení Větrání Úprava vlhkosti Teplá voda U em W/(m 2 K) Dílčí dodané Měrné hodnoty kwh/(m 2 rok) Osvětlení 47 / Dop. 33 / Dop. 11 / Dop. 0,49 / Dop. Hodnoty pro celou budovu MWh/rok 139,32 95,74 33,52 Zpracovatel: Ing. Petr Suchánek Ph.D Osvědčení č.: 629 Kontakt: Za Brnaou 276 Vyhotoveno dne: Křižanov Podpis:

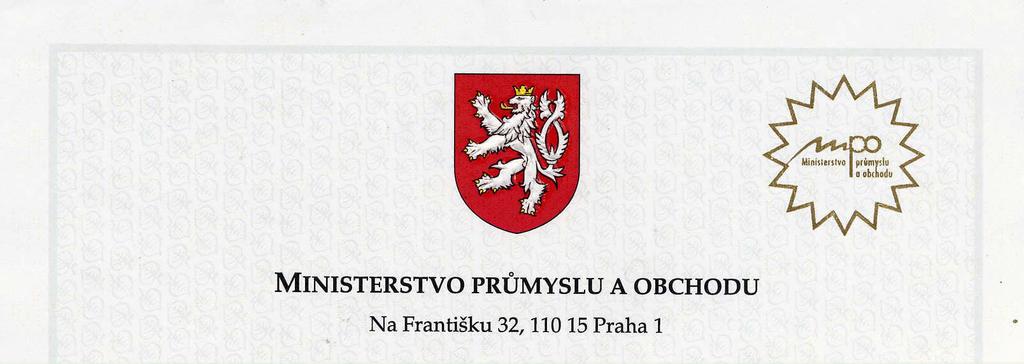

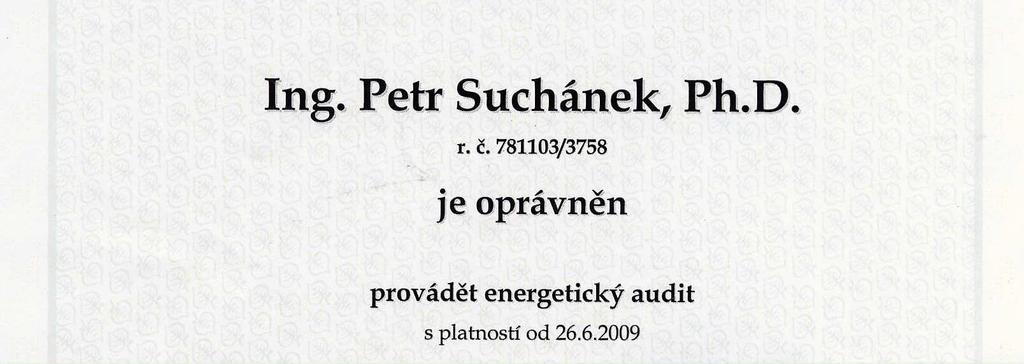

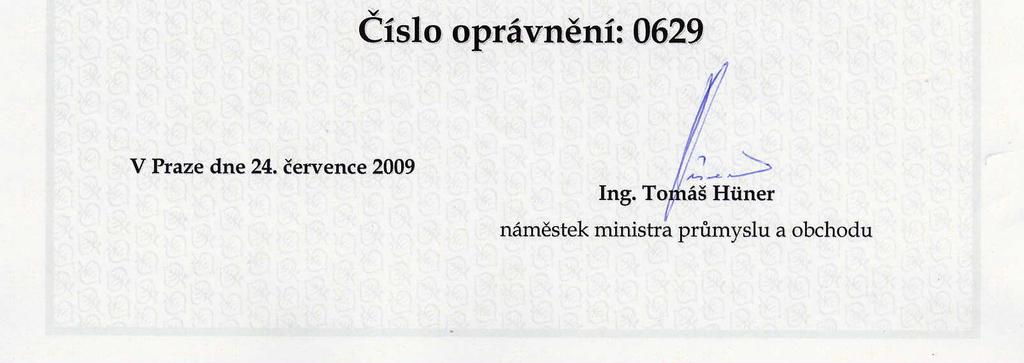

18 Kopie osv ení o zapsání do Seznamu energetických auditor MPO
