1 Produktový katalog 2019 Platnost od

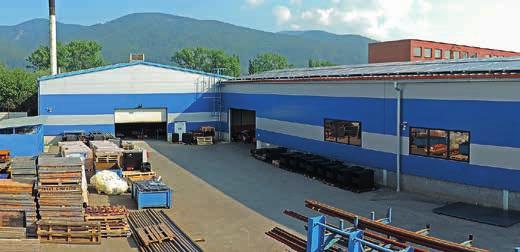

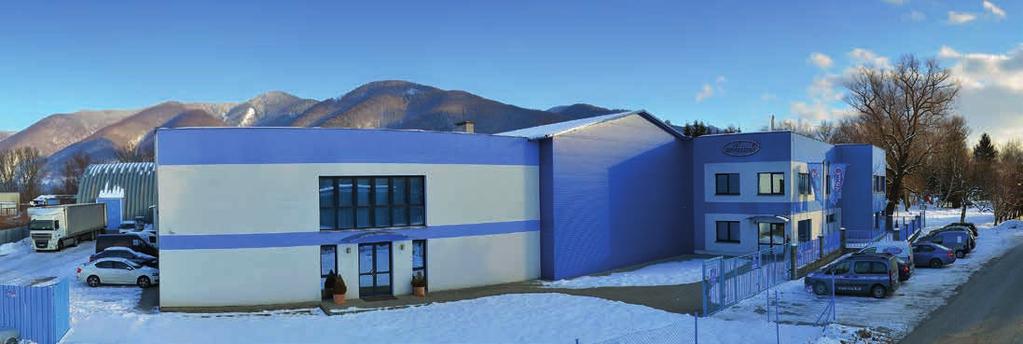

2 O SPOLEČNOSTI TTK O SPOLEČNOSTI TTK, S.R.O. y Nejvýznamnější slovenský výrobce tepelné techniky y Spokojení zákazníci ve více než 49 zemích světa y Široký sortiment výrobků y Rozsáhlá servisní síť v ČR y Více než 150 zaměstnanců (SK, Z) y ržitel certifikátu kvality ISO 9001 pro výrobu kotlů, servis a management od společnosti Lloyd s Register Quality ssurance OENĚNÍ PROUKTOVÉ PORTFOLIO Produktové portfolio firmy TTK, s.r.o. se vyznačuje širokým sortimentem výrobků TTK, které je rozděleno dle typu daného produktu, výkonu a druhu paliva: y dřevo dřevní pelety, resp. biomasa y zemní plyn / LPG-propan elektrická energie y zásobníky TUV akumulační nádrže y radiátory V současnosti má společnost TTK, s.r.o. nejširší produktové portfolio výrobků oproti konkurenčním výrobním firmám. ERTIFIKÁTY Společnost TTK, s.r.o. je držitelem certifikátu systému managementu jakosti ISO 9001 uděleného společností Lloyd's Register Quality ssurance pro návrh, vývoj, výrobu a servis plynových zařízení a kotlů na spalování biomasy. Společnost TTK, s.r.o. se snaží o to, aby každý její výrobek patřil ve své třídě k těm nejlepším. Nejvýstižněji o tom svědčí i množství ocenění z mezinárodních výstav doma i v zahraničí. Téměř všechny skupiny vyráběných výrobků se mohou pochlubit nějakým oceněním. Všechny výrobky TTK jsou kvalitní prémiové produkty vyrobené nejmodernější technologií na základě nejnovějšího výzkumu. Výrobky mají certifikáty E, TÜV, GOST od renomovaných zkušeben ve světě.

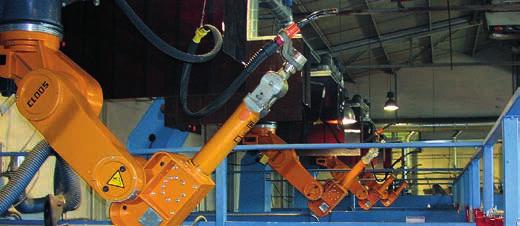

3 O SPOLEČNOSTI TTK VÝZKUM VÝVOJ Společnost TTK, s.r.o. má vlastní výzkumné a vývojové centrum. Při vývoji se kladou priority na vývoj sofistikovaných a inovátorských produktů vysoké kvality, které dovedou obstát v konkurenčním boji na evropských i světových trzích. Všechny výrobky TTK jsou navrhovány a vyvíjeny v souladu s příslušnými normami, specifikacemi, právními a ostatními předpisy. Výběr komponentů do výrobků TTK podléhá nejpřísnějším kritériím a mohou být použity jedině spolehlivé a dlouholetým provozem ověřené komponenty a materiály od renomovaných dodavatelů. Při vývoji společnost TTK, s.r.o. nekooperuje s jinými výrobci, ale snaží se být vždy o krok před konkurencí. VÝROBNÍ ZÁVO TTK Výroba kotlů na biomasu Společnost TTK, s.r.o. disponuje nejnovější a nejmodernější technologií pro výrobu kotlů (svařovací robotizovaná pracoviště, laserové pracoviště,...), což v mnoha oblastech převyšuje současný evropský standard a podstatně zvyšuje kvalitu a životnost finálních výrobků. Technologie výroby kotlů na biomasu Na kvalitu výrobků TTK jsou kladeny nejvyšší požadavky. Kotle jsou vyráběny ze speciálního kotlového plechu. Montáž stacionárních a nástěnných kotlů Společnost TTK, s.r.o. vyrábí výrobky ve vlastních výrobních halách s členěním výroby na kotle na biomasu litinové a ocelové, nástěnné plynové kotle a stacionární litinové kotle. PREČO SI VYBRŤ ZNČKU TTK? yy Během své existence vyrobila společnost více než výrobků yy Výrobky TTK jsou vyrobeny nejmodernějšími výrobními technologiemi yy Inovativní řešení yy Produkty mají vynikající spotřebitelské a emisní hodnoty EXPORTNÍ KTIVITY Exportní aktivity TTK, s.r.o. jsou rozvinuty ve více než 49 zemích světa a jejich počet stále roste. V současnosti společnost exportuje výrobky do všech zemí EU, Ruska, US, Kanady, na Nový Zéland, V různých zemích je poptávka po různých produktech. Proto společnost TTK, s.r.o. přistupuje ke každému zákazníkovi individuálně, aby dokázala uspokojit konkrétní požadavky a rozšířit tak řady našich spokojených zákazníků. íky široké nabídce produktů ze společnosti TTK, s.r.o. daří uspokojit opravdu každého. yy Kompletní technická podpora yy Špičkové výrobky s nejvyšší kvalitou, funkčností a designem yy Zákazníci a partneři mají možnost zaškolení kdekoli na světě yy Široký sortiment výrobků na biomasu, plyn a elektřinu od jednoho výrobce Široký sortiment výrobkov na biomasu, plyn 49

4 ENÍK PELETOVÝ KOTEL Modelová řada 3000 TTK F PELLET... str. 12 LITINOVÉ KOTLE N SPLOVÁNÍ PELET. SOUČÁSTÍ KOTLE JE HORÁK, ZÁSOBNÍK, VÍŘK POVČ F4PEL Peletový kotel TTK F20 PELLET 4-čl ZK F5PEL Peletový kotel TTK F26 PELLET 5-čl ZK F6PEL Peletový kotel TTK F32 PELLET 6-čl ZK F7PEL Peletový kotel TTK F36 PELLET 7-čl ZK F8PEL Peletový kotel TTK F42 PELLET 8-čl ZK POLOŽKY K PŘESTVBĚ STÁVJÍÍHO KOTLE F na F PELLET PELH30 Hořák TTK PELLET BURNER utomatic 8 30 kw ZK PELH30980 vířka F pro hořák PELH ZK PE150 opravník pelet TTK 1,5 m ZK PE250 opravník pelet TTK 2,5 m ZK PEL5000 Zásobník pelet pro spirálový podavač 500 l (P) (Š V H: mm) ZK F080 Usměrňovač spalin pro F (pro každé provedení - 4 ks) 221 ZK F100 Žárobetónová výplň komory 221 ZK ZPLYŇOVÍ KOTLE N ŘEVO Modelová řada 6000 TTK PX... str. 14 ŘEVOZPLYŇOVÍ KOTLE PX STNR PX PROFI 15PXS Zplyň. kotel TTK 15 PX STNR ZK 25PXS Zplyň. kotel TTK 25 PX STNR ZK 30PXS Zplyň. kotel TTK 30 PX STNR ZK 35PXS Zplyň. kotel TTK 35 PX STNR ZK 40PXS Zplyň. kotel TTK 40 PX STNR ZK 45PXS Zplyň. kotel TTK 45 PX STNR ZK 15PXP Zplyň. kotel TTK 15 PX PROFI ZK 25PXP Zplyň. kotel TTK 25 PX PROFI ZK 30PXP Zplyň. kotel TTK 30 PX PROFI ZK 35PXP Zplyň. kotel TTK 35 PX PROFI ZK 40PXP Zplyň. kotel TTK 40 PX PROFI ZK 45PXP Zplyň. kotel TTK 45 PX PROFI ZK 80PXP Zplyň. kotel TTK 80 PX PROFI ZK 100PXP Zplyň. kotel TTK 100 PX PROFI ZK ŘEVOZPLYŇOVÍ KOTLE PX LMB 15PXL Zplyň. kotel TTK 15 PX LMB ZK 25PXL Zplyň. kotel TTK 25 PX LMB ZK 30PXL Zplyň. kotel TTK 30 PX LMB ZK 35PXL Zplyň. kotel TTK 35 PX LMB ZK 40PXL Zplyň. kotel TTK 40 PX LMB ZK 45PXL Zplyň. kotel TTK 45 PX LMB ZK 4

5 ENÍK PX OMBI Pellet ŘEVOZPLYŇOVÍ KOTLE PX OMBI Pellet 25PXP Zplyň. kotel TTK 25 PXP OMBI Pellet ZK 30PXP Zplyň. kotel TTK 30 PXP OMBI Pellet ZK 35PXP Zplyň. kotel TTK 35 PXP OMBI Pellet ZK 40PXP Zplyň. kotel TTK 40 PXP OMBI Pellet ZK 45PXP Zplyň. kotel TTK 45 PXP OMBI Pellet ZK 50PXP Zplyň. kotel TTK 50 PXP OMBI Pellet ZK POÁVÍ ZŘÍZENÍ PELET ZÁSOBNÍK N PELETY PRO KOTLE PX OMBI PELLET PE200 opravník pelet TTK 2 m pro kotel OMBI Pellet s hořákem PELH ZK PE210 opravník pelet TTK 2 m pro kotel OMBI Pellet s hořákem PELH ZK PEL5000 Zásobník pelet pro spirálový podavač 500 l (P) (Š V H: mm) ZK ZPLYŇOVÍ KOTLE N ŘEVO Modelová řada 7000 TTK SLX... str. 18 ŘEVOZPLYŇOVÍ KOTLE SLX PROFI SLX LMB Touch 20SLXP Zplyňovací kotel TTK 20 SLX PROFI ZK 25SLXP Zplyňovací kotel TTK 25 SLX PROFI ZK 30SLXP Zplyňovací kotel TTK 30 SLX PROFI ZK 35SLXP Zplyňovací kotel TTK 35 SLX PROFI ZK 40SLXP Zplyňovací kotel TTK 40 SLX PROFI ZK 45SLXP Zplyňovací kotel TTK 45 SLX PROFI ZK 50SLXP Zplyňovací kotel TTK 50 SLX PROFI ZK 55SLXP Zplyňovací kotel TTK 55 SLX PROFI ZK 20SLXL Zplyň. kotel TTK 20 SLX LMB Touch ZK 25SLXL Zplyň. kotel TTK 25 SLX LMB Touch ZK 30SLXL Zplyň. kotel TTK 30 SLX LMB Touch ZK 35SLXL Zplyň. kotel TTK 35 SLX LMB Touch ZK 40SLXL Zplyň. kotel TTK 40 SLX LMB Touch ZK 45SLXL Zplyň. kotel TTK 45 SLX LMB Touch ZK 50SLXL Zplyň. kotel TTK 50 SLX LMB Touch ZK 55SLXL Zplyň. kotel TTK 55 SLX LMB Touch ZK Sada doplňkového modulu pro kotle vybavené dotykovým displejem WP, SLX LMB SL20951 Set doplňkového modulu SIGMTEK (P) 1x čerpadlo, 1x mix ZK SL20952 Set základního modulu SIGMTEK (P) 3x čerpadlo, 1x mix ZK F25927 Sestava pro řízení teploty akumulačky WP (P) ZK 5

6 ENÍK ZPLYŇOVÍ KOTLE N ŘEVO Modelová řada 7000 NOVINK TTK WFB... str. 20 ŘEVOZPLYŇOVÍ KOTLE WFB WFB PROFI 35WFB Zplyňovací kotel TTK 35 WFB ZK 35WFBP Zplyňovací kotel TTK 35 WFB PROFI ZK POLOŽKY K PRESTVBE EXISTUJÚEHO KOTL WFB N WFB PROFI WFB25934 Odtahový systém pro kotel TTK WFB jehož součástí je elektroinstalace, ventilátor a displej ZK KOTEL N BIOMSU Modelová řada 8000 TTK PELLET 30 UTOMTI Plus... str. 24 PŘÍKL SESTV PRO PELETOVÝ KOTEL TTK PELLET 30 UTOMTI PLUS O 30 KW PEL30PLUS Kotol na pelety TTK PELLET 30 UTOMTI Plus s hořákem ZK PE150 opravník pelet TTK 1,5 m Plus ZK PEL5000 Zásobník peliet pre špirálový podávač 500 l (Š V H: mm) ZK KOMBINOVNÝ KOTOL N PEVNÉ PLIVO PELETY Modelová řada 9000 TTK WOO&PELLET... str WP Kombinovaný kotel TTK WOO&PELLET 25 včetně cyklonu ZK PEL5000WP Zásobník pelet pro vakuový podavač 500 L (Š V H: mm) ZK F25634 opravní hadice pelet 25WP 50 mm, délka 10 m ZK Sada doplňkového modulu pro kotle vybavené dotykovým displejem WP, SLX LMB SL20951 Set doplňkového modulu SIGMTEK (P) 1x čerpadlo, 1x mix ZK SL20952 Set základního modulu SIGMTEK (P) 3x čerpadlo, 1x mix ZK F25927 Sestava pro řízení teploty akumulačky WP (P) ZK 6

7 ENÍK KUMULČNí NÁRŽE TTK K, S... str. 32 K200K kumulační nádrž K ZK K300K kumulační nádrž K ZK K400K kumulační nádrž K ZK K500K kumulační nádrž K ZK K800K kumulační nádrž K ZK K1000K kumulační nádrž K ZK K1500K kumulační nádrž K ZK K2000K kumulační nádrž K ZK K2500K kumulační nádrž K ZK K3000K kumulační nádrž K ZK K4000K kumulační nádrž K ZK K5000K kumulační nádrž K ZK S200K kumulační nádrž S ZK S300K kumulační nádrž S ZK S400K kumulační nádrž S ZK S500K kumulační nádrž S ZK S800K kumulační nádrž S ZK S1000K kumulační nádrž S ZK S1500K kumulační nádrž S ZK S2000K kumulační nádrž S ZK S2500K kumulační nádrž S ZK S3000K kumulační nádrž S ZK S4000K kumulační nádrž S ZK S5000K kumulační nádrž S ZK * Ke všem typům akumulačních nádrží (K/S, HR/HRS, TUV/TUVS, S/SS) je dodávána měkká polyesterová snímatelná izolace tloušťky 100 mm s koženkovým obalem v ceně nádrže) TTK HR, HRS... str. 33 HR600K kumulační nádrž HR ZK HR800K kumulační nádrž HR ZK HR1000K kumulační nádrž HR ZK HR1250K kumulační nádrž HR ZK HR1500K kumulační nádrž HR ZK HR2000K kumulační nádrž HR ZK HRS600K kumulační nádrž HRS ZK HRS800K kumulační nádrž HRS ZK HRS1000K kumulační nádrž HRS ZK HRS1250K kumulační nádrž HRS ZK HRS1500K kumulační nádrž HRS ZK HRS2000K kumulační nádrž HRS ZK * Ke všem typům akumulačních nádrží (K/S, HR/HRS, TUV/TUVS, S/SS) je dodávána měkká polyesterová snímatelná izolace tloušťky 100 mm s koženkovým obalem v ceně nádrže) 7

8 ENÍK KUMULČNÍ NÁRŽE TTK TUV, TUVS... str. 34 TUV500K kumulační nádrž TUV ZK TUV600K kumulační nádrž TUV ZK TUV800K kumulační nádrž TUV ZK TUV1000K kumulační nádrž TUV ZK TUV1250K kumulační nádrž TUV ZK TUV1500K kumulační nádrž TUV ZK TUV2000K kumulační nádrž TUV ZK TUVS500K kumulační nádrž TUVS ZK TUVS600K kumulační nádrž TUVS ZK TUVS800K kumulační nádrž TUVS ZK TUVS1000K kumulační nádrž TUVS ZK TUVS1250K kumulační nádrž TUVS ZK TUVS1500K kumulační nádrž TUVS ZK TUVS2000K kumulační nádrž TUVS ZK * Ke všem typům akumulačních nádrží (K/S, HR/HRS, TUV/TUVS, S/SS) je dodávána měkká polyesterová snímatelná izolace tloušťky 100 mm s koženkovým obalem v ceně nádrže) STRTIFIKČNÍ KUMULČNÍ NÁRŽE TTK S, TTK SS... str. 35 S500K Stratifikačná akumulačná nádrž S ZK S800K Stratifikačná akumulačná nádrž S ZK S1000K Stratifikačná akumulačná nádrž S ZK S1250K Stratifikačná akumulačná nádrž S ZK S1500K Stratifikačná akumulačná nádrž S ZK S2000K Stratifikačná akumulačná nádrž S ZK SS500K Stratifikačná akumulačná nádrž SS ZK SS800K Stratifikačná akumulačná nádrž SS ZK SS1000K Stratifikačná akumulačná nádrž SS ZK SS1250K Stratifikačná akumulačná nádrž SS ZK SS1500K Stratifikačná akumulačná nádrž SS ZK SS2000K Stratifikačná akumulačná nádrž SS ZK * Ke všem typům akumulačních nádrží (K/S, HR/HRS, TUV/TUVS, S/SS) je dodávána měkká polyesterová snímatelná izolace tloušťky 100 mm s koženkovým obalem v ceně nádrže) ELEKTRIKÉ TOPNÉ TĚLESO K KUMULČNÍ NÁRŽE TTK TH100 Elektrické topné těleso 2,5kW/3x230V s termostatem, G6/4" ZK TH101 Elektrické topné těleso 3kW/3x230V s termostatem, G6/4" ZK TH102 Elektrické topné těleso 4,5kW/3x230V s termostatem, G6/4" ZK TH103 Elektrické topné těleso 6kW/3x230V s termostatem, G6/4" ZK TH104 Elektrické topné těleso 7,5kW/3x400V s termostatem, G6/4" ZK TH105 Elektrické topné těleso 9kW/3x400V s termostatem, G6/4" ZK TH106 Elektrické topné těleso 12kW/3x400V s termostatem, G6/4" ZK TH107 Elektrické topné těleso 2kW/3x230V s termostatem, G6/4" ZK 8

9 ENÍK NÁSTĚNNÉ PLYNOVÉ KONENZČNÍ KOTLE TTK KZT Plus, KST Plus, KT Plus, KT Small Plus... str. 36 KTPLUS Nástěnný plynový kondenz. kotel TTK KT Plus ZK KSTPLUS Nástěnný plynový kondenz. kotel TTK KST Plus ZK KZTPLUS Nástěnný plynový kondenz. kotel TTK KZT Plus ZK KTSMLL Nástěnný plynový kondenz. kotel TTK KT Small Plus ZK Příslušenství ke nástěnným kondenzačním kotlem PL184 Souprava na přestavbu kotle na LPG (KZTPlus, KSTPlus, KTSmall, KTPlus) 533 ZK Nástěnné plynové kondenzační kotle na palivo LPG KTPLUS/LPG Nástěnný plynový kondenz. kotel TTK KT Plus LPG ZK KSTPLUS/LPG Nástěnný plynový kondenz. kotel TTK KST Plus LPG ZK KZTPLUS/LPG Nástěnný plynový kondenz. kotel TTK KZT Plus LPG ZK KTSMLL/LPG Nástěnný plynový kondenz. kotel TTK KT Small Plus LPG ZK Odkouření souosé 60/100 (KT, KST, KZT Plus) PR42 KT koleno s přírubou 90, 60/100, lak 720 ZK PR43 KT příruba svislá + servisní otvor 60/ ZK Odkouření 80 (KT, KST, KZT Plus) PR51 KT rozdělovač svislý/vodorovný 60/100 80/80 l/pp 995 ZK PR51 PLUS rozdělovač svislý 60/100 80/80, L/PP 908 ZK ELEKTRIKÉ KOTLE TTK ELETRI EXELLENT, ELETRI ESY... str. 41 EK8EX Elektrokotel TTK Electric EXELLENT ZK EK15EX Elektrokotel TTK Electric EXELLENT ZK EK24EX Elektrokotel TTK Electric EXELLENT ZK EK8E Elektrokotel TTK Electric ESY ZK PŘÍMO OHŘÍVNÉ PLYNOVÉ ZÁSOBNÍKY TTK PZO PLUS... str. 40 PZO80PLUS Přímo ohříván zásobník TTK PZO80PLUS ZK PZO120PLUS Přímo ohříván zásobník TTK PZO120PLUS ZK PZO150PLUS Přímo ohříván zásobník TTK PZO150PLUS ZK 9

10 ENÍK PRÍSLUŠENSTVO PRE KOTLY N SPĽOVNIE BIO PLÍV...str. 42 PV150 UK02 Ochrana kotle před dehtování a orosováním (kondenzací), regulováním teploty vratné vody nad 65 PP25007 Směš. okruh pro kotle TTK P kw Oventrop s čerpadlom triedy ZK PP25008 Směš. okruh pro kotle TTK P kw Oventrop s čerpadlom triedy ZK Čištění kotle SM45 Čistící kartáč F+FS (vnitřní závit M10) 61 ZK SM46 Čistící sada pro kotel F+FS - rukojeť s kartáčem na čištění kotlů 266 ZK SM47 Rukojeť s kartáčem na čištění F+FS (P) 109 ZK P25225 Lopatka na vybírání popela SLX/PX/P (P) 726 ZK Přídavný odtah spalin - zařízení eliminuje nedostatečný tah komína PV150 Přídavný odťah spalín PV150 (P) pre kotle P, PX, SLX kw ZK ochlazovací zařízení ke kotlům FS a F PELLET UK02 Termoregulační ventil - G3 / 4 kapilára = 1,3m ZK Příslušenství regulátoru TTK TEH (pokojové regulátory a ekvitermní regulátory zajišťující míchání vody např. Radiátory, podlahovka, TUV..) OT70 Pokojový termostat S-292 V3 týdenní program, podsvícený displej ZK OT71 OT72 Pokojový regulátor s RS komunikací S-296 týdenní program, ovládání teploty kotle a TUV Pokojový regulátor s RS komunikací S-280 týdenní program, ovládání teploty kotle a TUV, zobrazování parametrů kotle ZK ZK OT73 GSM modul S-65 ovládání kotle přes mobilní telefon přes SMS zprávy ZK OT74 Internet modul S-505 ovládání kotle pomocí internetového připojení ZK OT75 Regulátor 1 směšovacího ventilu S-431N - ekvitermní regulace, připojení s pokojovým termostatem TTK REGUMX (zabezpečuje míchání vody např. radiatory, podlahovka..) ZK P25120 Ekvitermní regulátor TTK REGUMX sada do kotle Z ZK Príslušenství k REGUMXU P25044 Pokojová jednotka bezdisplejová k TTK REGUMX ZK P25045 Pokojová jednotka displejová k TTK REGUMX (displej v angličtině) ZK P25050 Snímač venk. teploty F200, rozsah 40 až 60, bez kabelu k TTK REGUMX 416 ZK P25051 Snímač teploty VF204B, příložný snímač, délka mm 581 ZK P25052 Snímač teploty KVT20/5/6, ponorný snímač, s kabelem mm 608 ZK 10

11 ENÍK P25053 Snímač k solárnímu kolektoru Pt1000, délka mm 608 ZK P25054 S nímač teploty KVT20/2/6, ponorný snímač, s kabelem mm 416 ZK P25062 Nástěnný držák regulátoru TTK REGUMX s konektory ZK PRÍSLUŠENSTVÍ K ELEKTROKOTLEM... EK070 Modul sada TUV pre kotol EXELLENT (příprava TUV v externím zásobníku) ZK EK071 Modul GSM pre kotol EXELLENT (ovládání kotle mobilním telefonem) ZK EK072 Snímač referenční místnosti pre kotol EXELLENT ZK PRÍSLUŠENSTVÍ K PLYNOVÝM KOTLEM... TH02 Teplotní sonda TUV (stac. a nást. kotle) L = 900 mm 272 ZK TH03 Teplotní sonda TUV (stac. a nást. kotle) L = mm 293 ZK TH30 Teplotní sonda TUV (stac. a nást. kotle) L = mm 209 ZK TOPENÁŘSKÉ TEPLOVONÍ ČERPL ČERPLÁ, TŘÍESTNÉ VENTILY... TOPENÁŘSKÉ TEPLOVONÍ ČERPL TŘÍY OT01B Čerpadlo PR 25/6 180 mm -trieda ZK OT01 Čerpadlo 25/6 130 mm lass ZK OT130 Čerpadlo WILO Yonos PR RS25/6 130 mm, N ku kotlom zn. TTK ZK OT180 Čerpadlo Yonos PR RS25/6 RK 180 mm, N ku kotlom zn. TTK ZK TOPENÁŘSKÉ TEPLOVONÍ ČERPL OT01 Náhradní díl čerpadlo RS 25/6-3-PR 180 mm ZK OT01 Náhradní díl čerpadlo RS 25/6 130 mm ZK TŘÍESTNÉ VENTILY OT02. Třícestný ventil HONEYWELL komplet 1" pre pripojenie ext. zásobníka TÚV ZK OT44. Třícestný ventil FUGS komplet ¾" pre pripojenie externého zásobníka TÚV ZK Tímto ceníkem se ruší všechny dosavadní ceníky. Uvedené ceny jsou doporučené pro koncového zákazníka v ZK s PH. Změna cen a nabídky vyhrazena! Obrázky a technické údaje k výrobkům jsou pouze orientační. 11

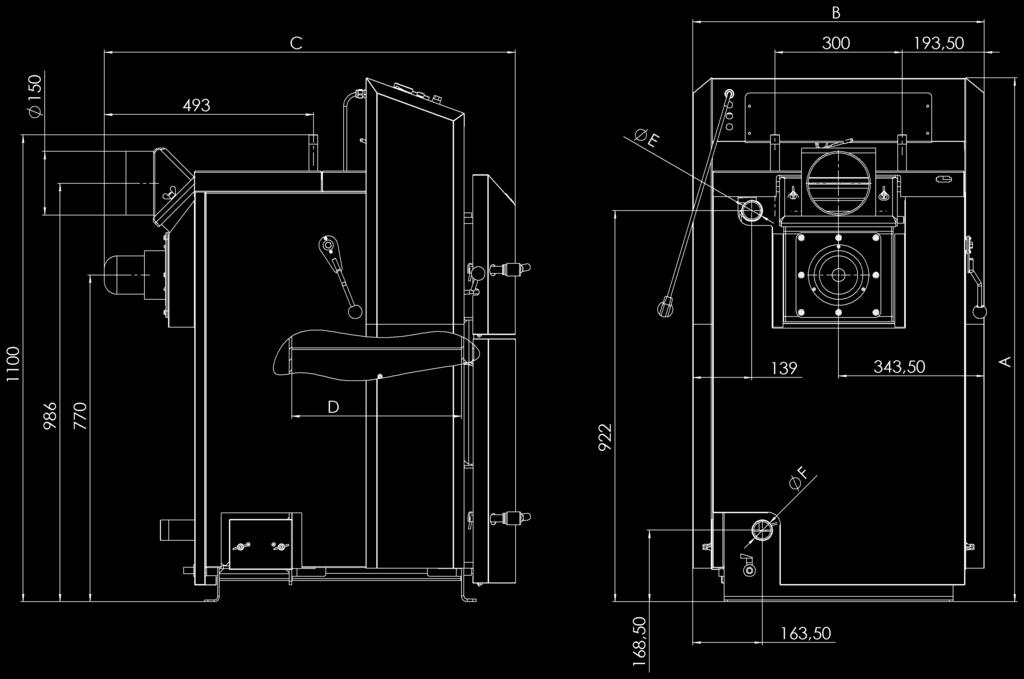

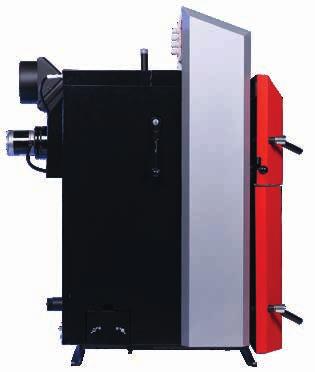

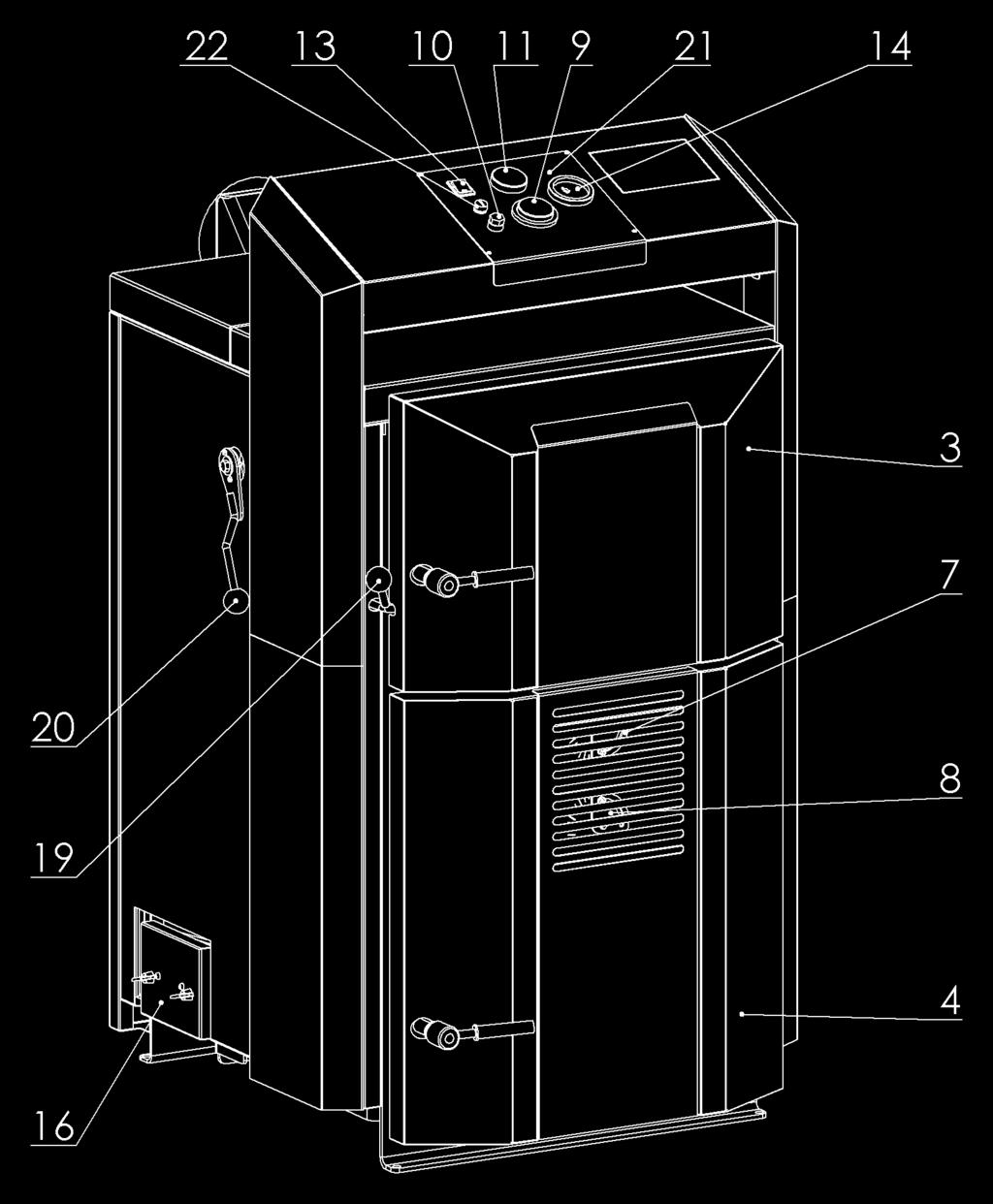

12 MOELOVÁ Ř 3000 TTK F PELLET PELETOVÝ KOTEL Litinový teplovodní kotel na pelety TTK F PELLET je moderní zdroj tepla s novou konstrukcí litinového výměníku se zabudovaným plně automatickým nerezovým hořákem na dřevní pelety s možností nastavení výkonu v rozsahu 8-30 kw s automatickým čištěním roštu, automatickým startem a ukončením procesu hoření. Kotel je určen k vytápění bytů a rodinných domů. 4 PŘENOSTI HOŘÁKU PELLET y Plně automatický provoz hořáku y Kompaktní design, jednoduché ovládání, zobraz. informaci na L y Účinnost kotle při jmenovitém výkonu 88 % y utomatické čištění roštu nastavitelné v závislosti na kvalitě použitých pelet y utomatický start a ukončení procesu hoření y Přesné měření intenzity plamene prostřednictvím fotobuňky y Možnost nastavení výkonu v rozsahu 8 30 kw y Řízení provozu hořáku prostřednictvím pokojového termostatu nebo teplotní sondy y Vysoká účinnost spalování a nízké provozní emise y Možnost spalování dřevních pelet o průměru 6 mm a délky až 35 mm y Kvalitní nerezová ocel spalovací komory a roštu hořáku y Možnost připojení různých typů podavačů paliva y Zabezpečovací prvky zabraňující zpětnému zahoření, 4násobné jištění proti přehřátí havarijní, kotlový, spalinový termostat a ochlazovací okruh y Požadavek na nízký provozní podtlak ve spalovací komoře y Vícejazyčné menu, možnost nastavení široké škály parametrů y Zobrazování provozních stavů y iagnostika poruch MOIFIKE y Peletový kotel TTK F20 PELLET 4-čl. y Peletový kotel TTK F26 PELLET 5-čl. y Peletový kotel TTK F32 PELLET 6-čl. y Peletový kotel TTK F36 PELLET 7-čl. y Peletový kotel TTK F42 PELLET 8-čl. PELETOVÝ KOTEL TTK F PELLET OBSHUJE: y Peletový kotel TTK F20, 26, 32, 36, 42 PELLET y Hořák TTK BURNER PELLET utomatic 8 30 kw y vířka F pro hořák PELH30 y Podavač pelet y Zásobník pelet 500 l 450 ROZMĚRY Popis a technické parametry hořáku PELLET BURNER jsou uvedeny ve schématu na straně 53. TBULK POLOŽEK PŘÍSLUŠENSTVÍ Kód Název 4-čl. 5-čl. 6-čl. 7-čl. 8-čl. PELH Hořák TTK Pellet Burner utomatic 8 30 kw 60 1ks 1ks 1ks 1ks 1ks PELH30980 vířka F pro hořák PELH30 1ks 1ks 1ks 1ks 1ks F100 Žárobetonová výplň 2ks 3ks 4ks 5ks 6ks F080 Usměrňovač spalin 4ks 4ks 4ks 4ks 4ks PE150 Podavač pelet 1,5 m 1ks 1ks 1ks 1ks 1ks P25011 Jimka 1ks 1ks 1ks 1ks 1ks PEL5000 Zásobník pelet pro spirálový podavač 500 l 1ks 1ks 1ks 1ks 1ks 12 ENY NLEZNETE N STR. 4

13 MOELOVÁ Ř 3000 TTK F PELLET PŘÍSLUŠENSTVÍ PRO KOTEL TTK F Přestavbová sada určená pro montáž do všech již zakoupených a instalovaných kotlů TTK F, umožňuje změnu provozu kotle na spalování dřevních pelet. PŘENOSTI HOŘÁKU TTK PELLET BURNER UTOMTI y Plně automatický provoz hořáku y Kompaktní design, jednoduché ovládání, zobrazování informací na L y utomatické čištění roštu nastavitelné v závislosti na kvalitě použitých pelet y utomatický start a ukončení procesu hoření y Vysoká účinnost spalování a nízké provozní emise y Přesné měření intenzity plamene prostřednictvím fotobuňky y Možnost nastavení výkonu v rozsahu 8 30 kw y Řízení provozu hořáku prostřednictvím pokojového termostatu nebo teplotní sondy y Možnost spalování dřevních pelet o průměru 6 mm a délky až 35 mm y Kvalitní nerezová ocel spalovací komory a roštu hořáku y Možnost připojení různých typů podavačů paliva y Zabezpečovací prvky zabraňující zpětnému zahoření, 4násobné jištění proti přehřátí havarijní, kotlový, spalinový termostat a ochlazovací okruh y Požadavek na nízký provozní podtlak ve spalovací komoře y Vícejazyčné menu, možnost nastavení široké škály parametrů y Zobrazování provozních stavů y iagnostika poruch POPIS Plně automatický nerezový hořák na dřevní pelety s možností nastavení výkonu v rozsahu 8 30 kw skokově po 2 kw, s automatickým čištěním roštu, automatickým zapalováním, kontrolovaným startem a řízeným procesem hoření. Hořák pracuje v plně automatickém režimu počínaje vyhodnocením potřeby dodávky tepla, dodávkou paliva, elektrickým zapálením, rozhořením, hořením, vypnutím, dohořením, čišt ěním a přechodem do pohotovostního režimu. Hořák má z výroby přednastavený rozsah výkonu kw, který je rozdělen do tří stupňů: 1. (14 kw), 2. (22 kw) a 3. (30 kw). Rozsah výkonu lze měnit ve dvou úrovních 8 až 12 kw a 14 až 30 kw v rozšířeném menu. Hořák se čistí automaticky, po každém dohoření, nebo se po určitém časovém intervalu provozu (nastaven uživatelem) automaticky vysune rošt, který se očistí pohybem proti škrabce. Nečistoty jako popel a příškvarky vypadnou otvorem v roštu. Těleso hořáku, rošt, plech zapalovače a škrabka jsou vyrobeny z kvalitní žáruvzdorné nerezavějící oceli. PLIVO Hořák je určen a certifikován pro spalování dřevních pelet o průměru 6 mm a délky až 35 mm. TEHNIKÉ PRMETRY Parametr Předepsané palivo Režim Stupnice výkonu PELH30 dřevní pelety d = 6 mm, l = 35 mm max kw, kw 8 30 kw, odstupňované po 2 kw Pro kotle s topnou komorou do 3 m² Připojovací napětí Hlavní proud Hmotnost ~ 230 V / 50 Hz 10 pojistka 22 kg Rozměry hořáku PELLET BURNER jsou uvedeny ve schématu na straně 51. vierka pre horák PELLET BURNER utomatic je možné kedykoľvek vymeniť, čím vzniká jednoduchý kombinovaný kotol na pevné palivo (drevo, koks a uhlie) i pelety. TBULK POLOŽEK PŘÍSLUŠENSTVÍ Kód Název 4-čl. 5-čl. 6-čl. 7-čl. 8-čl. PELH30 PELH30980 Hořák TTK Pellet Burner utomatic 8 30 kw vířka F pro hořák PELH30 1ks 1ks 1ks 1ks 1ks 1ks 1ks 1ks 1ks 1ks F100 Žárobetonová výplň 2ks 3ks 4ks 5ks 6ks F080 Usměrňovač spalin 4ks 4ks 4ks 4ks 4ks PE150 Podavač pelet 1,5 m 1ks 1ks 1ks 1ks 1ks P25011 Jimka 1ks 1ks 1ks 1ks 1ks PEL5000 Zásobník pelet pro spirálový podavač 500 l 1ks 1ks 1ks 1ks 1ks ENY NLEZNETE N STR. 4 13

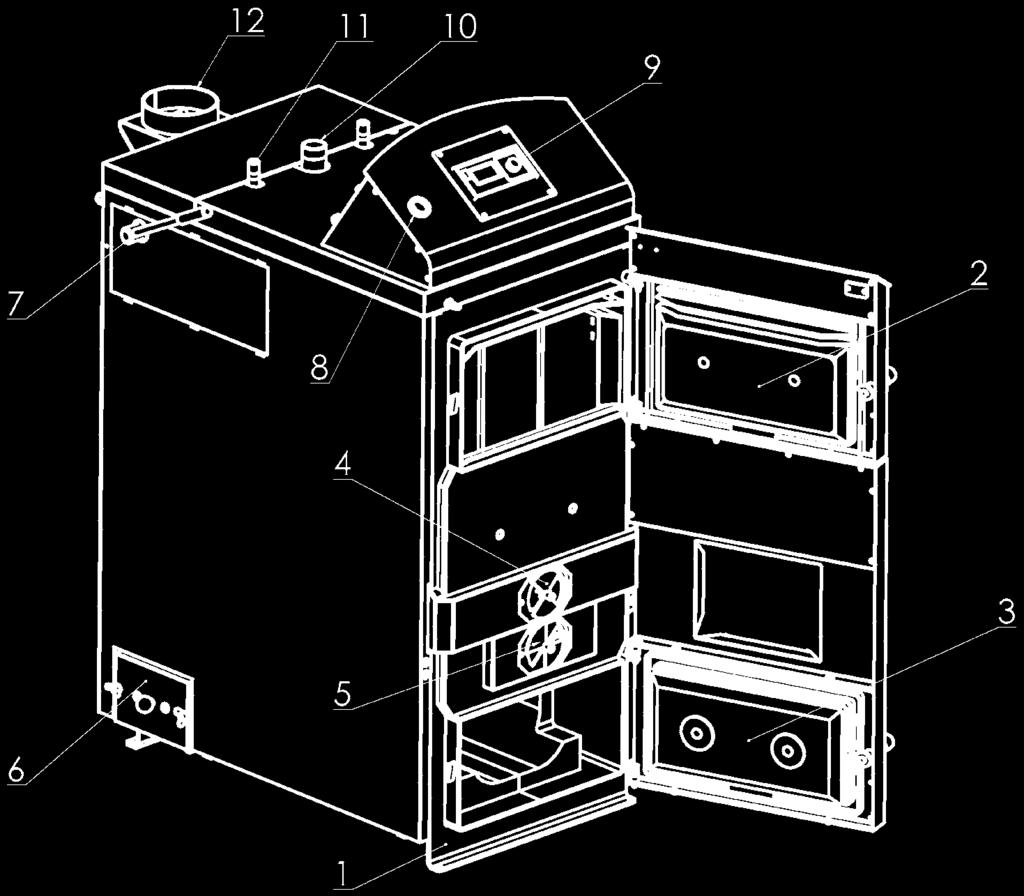

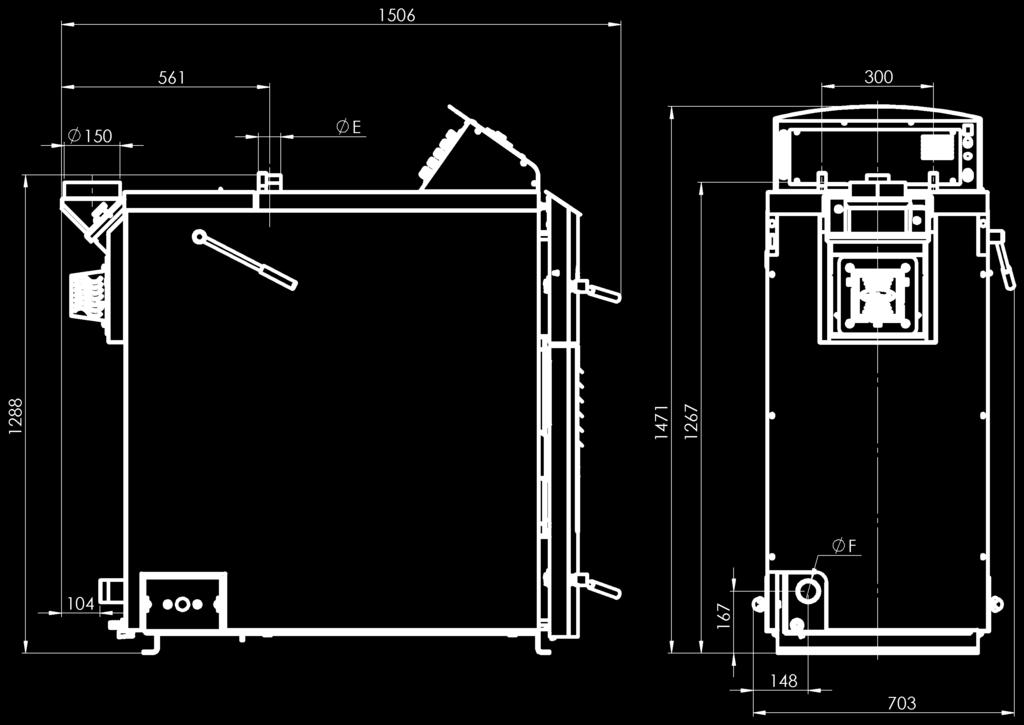

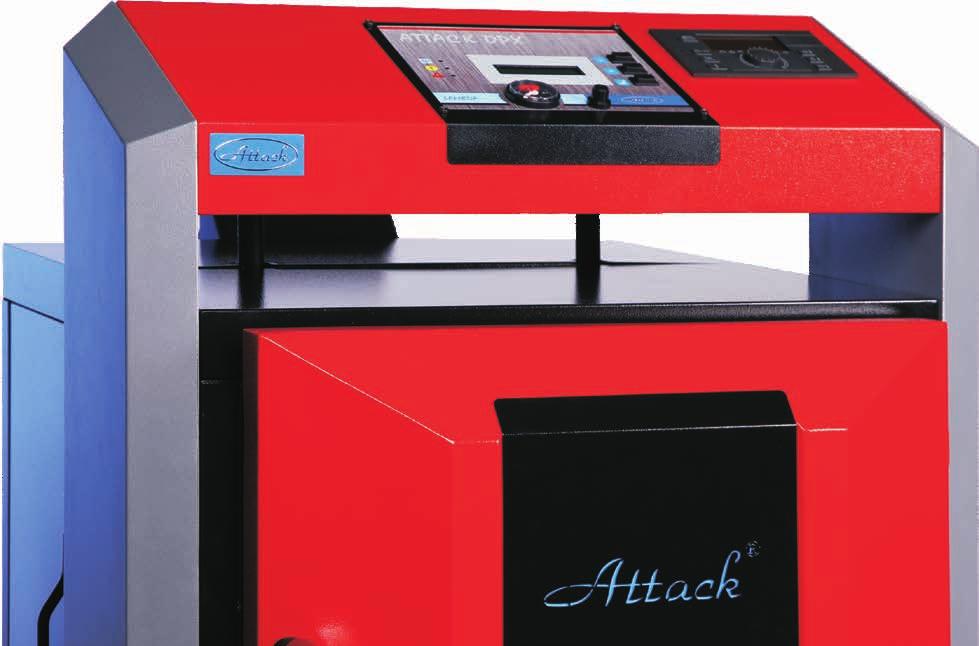

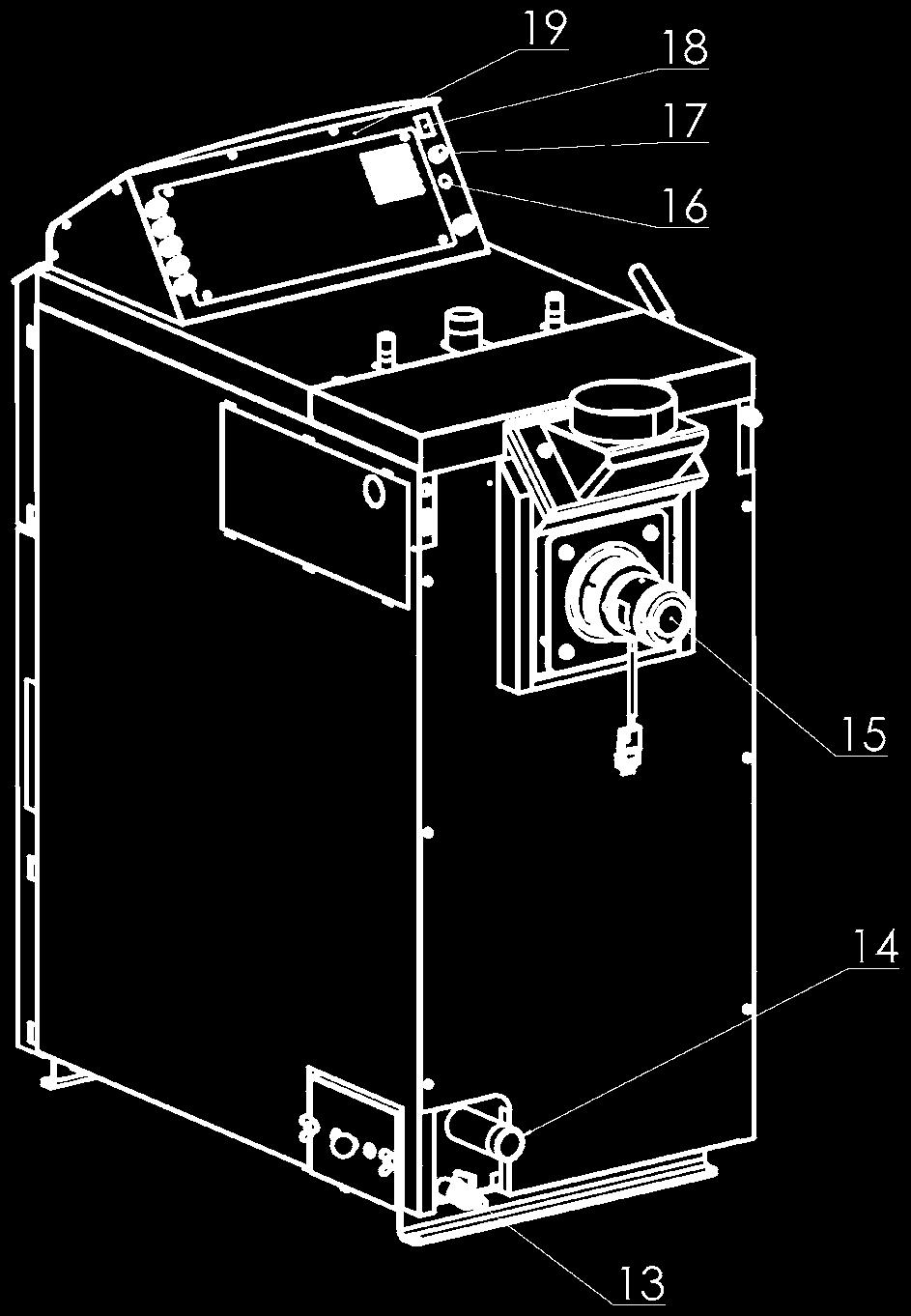

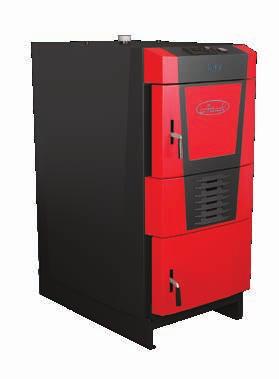

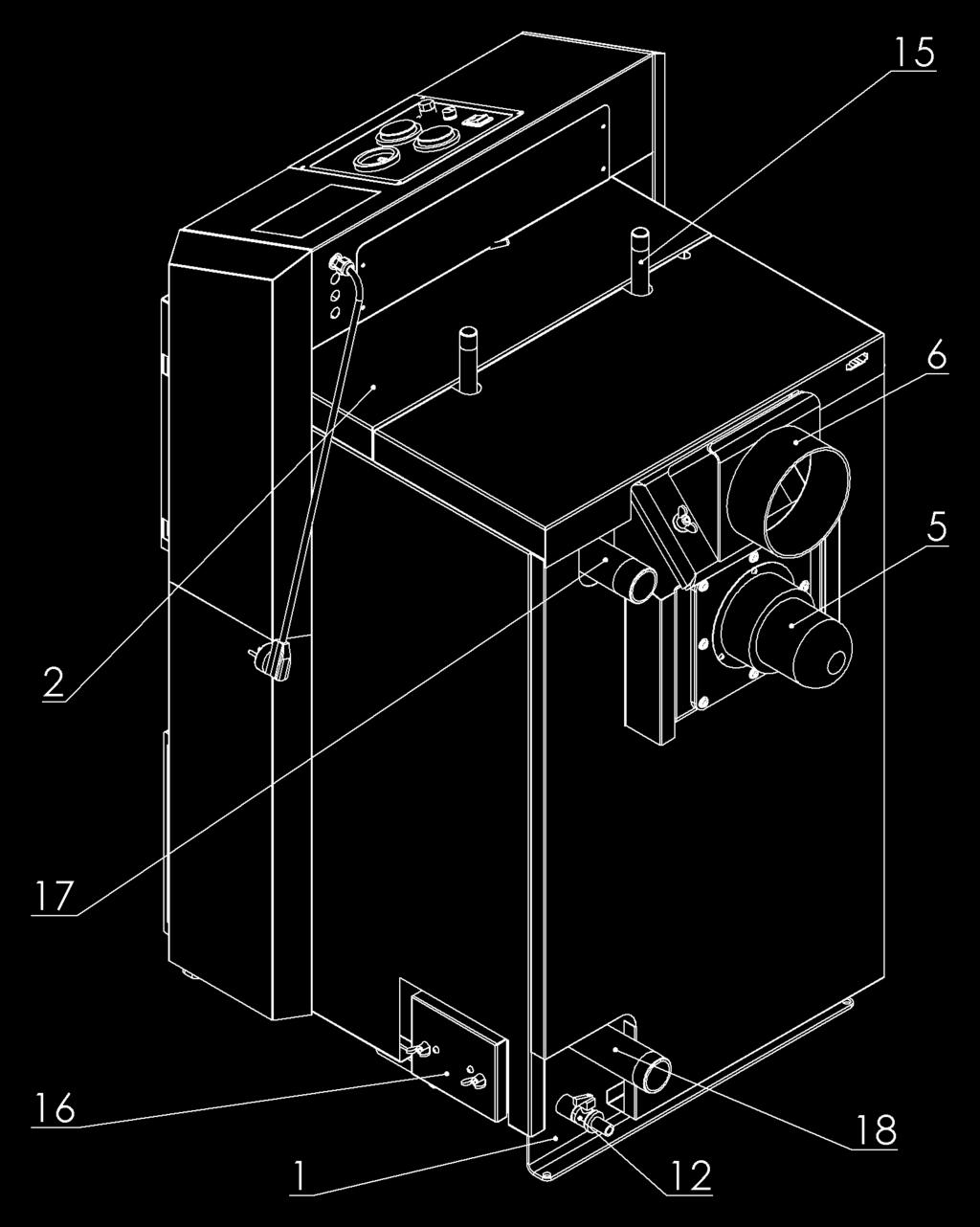

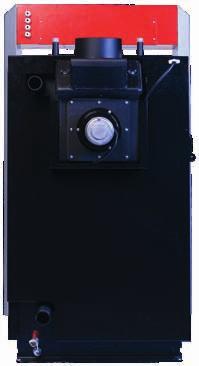

14 MOELOVÁ Ř 3000 TTK PX ZPLYŇOVÍ KOTEL N ŘEVO Zplyňovací kotel TTK PX v modifikacích STNR, PROFI, LMB a OMBI Pellet je určen pro úsporné a ekologicky šetrné vytápění rodinných domů, chatek, malých provozoven, dílen a podobných objektů. Předepsaným palivem pro kotel TTK PX je suché dřevo. Při plném využití nakládací komory dřevem je možnost nepřetržitého hoření 8 až 12 hodin (platí pouze při stáložárného provozu). PŘENOSTI KOTLE yvysoce trubkový výměník s turbulátory od kotle 25kW - 86,5-91,3% yléty ověřená konstrukce, tisíce spokojených zákazníků yširoká výkonová škála kotle kw y4 modifikace - STNR, PROFI, LMB a OMBI Pellet yčištění výměníku turbulátory, pohybem páky (kromě kotle 15PX) yobjemná nakládací komora kotle, která zajistí delší výdrž vytápění na jedno naložení paliva ymožnost spalování dřeva a válcových briket s otvorem uprostřed. ymožnost přikládat velké kusy dřeva - délka komory je 580 mm (od 25 kw), což zákazníkovi šetří čas při dělení dřeva, kdy klasickou metrovicu dělí na půlmetrové kusy yminimální množství popela ykomfort zákazníka, provozní spolehlivost a snadná obsluha a údržba yvyroben ze speciální kotlové oceli tloušťky 6 mm pro zajištění dlouhé životnosti kotle yodtahový ventilátor pro rovnoměrné a efektivní spalování a bezprašný provoz yutomatické ovládání roztápěcí klapky spojené s otevíráním a zavíráním přikládacích dvířek yplynule modulovateľné otáčky ventilátoru (modifikace PROFI, LMB) yutomatické odstavení kotle po vyhoření paliva ymožnost verze LMB - nejpokročilejší technologie řízení procesu spalování pro dosažení vynikajících hodnot emisí a účinnosti yv provedení levé i pravé otevírání dvířek yvybaven dochlazovacím okruhem proti přehřátí vody v kotli yžárobetonových tvarovky odolné do teploty což zaručuje nejlepší parametry spalování ykotel splňuje kritéria nejvyšší třídy podle evropské normy EN303-5 POPIS KOTLE TTK PX LEGEN: 1. Těleso kotle 2. Horní víko přední 3. vířka plnicí komory 4. vířka spalovací komory 5. odtahový ventilátor 6. komín 7. Sání primárního vzduchu 8. Sání sekund. vzduchu 9. kotlový termostat 10. Reset - havarijního termostatu 11. spalinový termostat 12. napouštěcí ventil 13. hlavní vypínač 14. termomanometr 15. dochlazovací okruh 16. Víko čistícího otvoru 17. stupačka 18. zpátečka 19. Táhlo komínové klapky 20. páka turbulátorů 21. Ovládací panel 22. Elektrická pojistka 14 ENY NLEZNETE STR. 4

15 MOELOVÁ Ř 3000 TTK PX 5emisní třída TEHNIKÉ PRMETRY Parametr Jednotka PX15 PX25 PX30 PX35 PX40 PX45 PX80 PX100 Výkon kotle kw Plocha výměníku m 2 1,98 2,52 2,78 2,78 3,03 3,03 5,6 5,6 Objem palivové šachty dm Rozměr plnícího otvoru mm x542 Předepsaný tah komína Pa Max. pracovní přetlak vody kpa 250 Tlaková ztráta na straně vody (ΔT 10 K) kpa 1,9 2,3 4,4 4,4 6,6 6,6 2,1 2,1 Tlaková ztráta na straně vody (ΔT 20 K) kpa 0,6 0, ,8 1,8 0,55 0,55 Hmotnost kotle kg Průměr odtahového hrdla mm Výška kotle "" mm Šířka kotle "B" mm Hloubka kotle "" mm Hloubka komory "" mm Stupeň krytí IP 21 Elektrický příkon W Účinnost kotle % 91,3 90,4 90,1 90,1 90,2 90,2 86,5 87 Třída kotle dle ČSN EN 303-5: Teplota spalin při men. výkonu Hmot. průtok spalin při men. výkonu kg/s 0,014 0,018 0,020 0,022 0,025 0,028 0,045 0,045 Maximální hladina hluku db 65 Předepsané palivo Suché dřevo s výhřevností MJ/kg, obsah vody min. 12 % max. 20 %, průměr mm Průměrná spotřeba paliva kg/h 3,9 6,5 7,8 9,1 10,4 11,75 21,5 26,8 Orientační spotřeba na sezónu 1 kw = 0,9 m 3 Max. délka polen mm oba hoření při jmenovitém výkonu hod 3 Objem vody v kotli l oporučovaný objem akumulační nádrže l Připojovací napětí V / Hz ~230/50 Rozsah nastavení teploty topné vody ENY NLEZNETE STR. 4 15

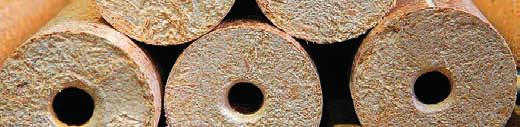

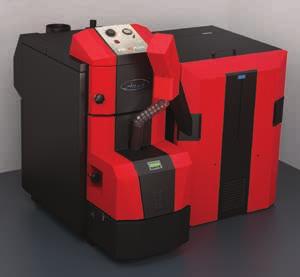

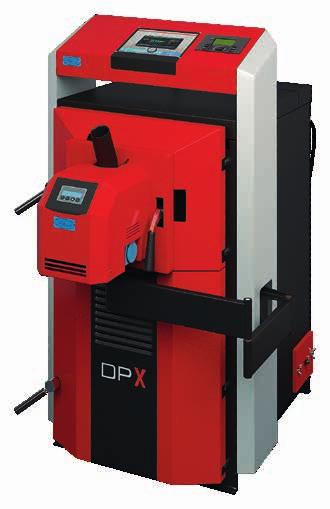

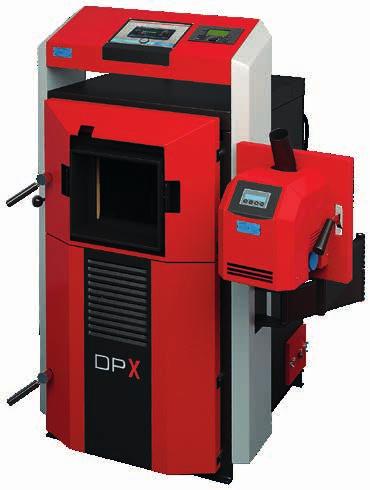

16 MOELOVÁ Ř 6000 TTK PX OMBI PELLET KOMBINOVNÝ KOTEL N ŘEVO PELETY Teplovodní kotel na dřevo a pelety TTK PX OMBI Pellet je moderní zdroj tepla s novou konstrukcí výměníku, kde je předepsaným palivem dřevo, brikety s otvorem uprostřed a dřevní pelety. Je to pokročilé řešení poskytující zvýšený komfort díky plně automatickému hořáku na pelety jednoduše vestavný do kotle a výhodu nejlevnější tepelné energie vyrobené ze dřeva v zplyňovací kotle. S možností nastavení výkonu hořáku s automatickým čištěním roštu, automatickým startem a ukončením procesu hoření do ocelového tělesa PX vzniká kombinovaný kotel na pevná paliva a pelety. Ovládání kotle je tvořeno regulátorem Profi "PI" a elektronikou pro hořák. Řešení poskytuje možnost výběru mezi dvěma hořáky s výkony 8-30 kw a kw. PŘENOSTI KOTLE y Kotel umožňuje provoz na dřevo a plně automatický provoz na pelety y Možnost spalování dřeva a pelet y Jednoduchá změna paliva prostřednictvím nenáročné y instalace hořáku do kotle pomocí sběrače. y Vysoce trubkový výměník y Vysoká účinnost spalování až 90% y Objemná nakládací komora kotle, která zajistí delší výdrž vytápění na jedno naložení paliva y Komfort zákazníka, provozní spolehlivost a snadná obsluha a údržba y Vyroben ze speciální kotlové oceli tloušťky 6 mm pro zajištění dlouhé životnosti kotle y Kotel je vybaven hořákem z nerezové oceli nejvyšší kvality s automatickým čištěním y Snížené provozní náklady na sezónu díky možnosti kombinace paliv y Možnost krokových modulace výkonu hořáku podle typu hořáku y Plně automatický provoz hořáku y Kompaktní design, jednoduché ovládání, zobrazování informací na L y utomatické čištění roštu nastavitelné v závislosti na kvalitě použitých pelet y utomatický start a ukončení procesu hoření při spalování pelet y Přesné měření intenzity plamene prostřednictvím fotobuňky v režimu kotle na pelety y Možnost nastavení výkonu hořáku v rozsahu 8-30 kw a kw podle typu používaného hořáku y Možnost připojení teplotního čidla do akumulační nádrže y Řízení provozu hořáku prostřednictvím pokojového termostatu, nebo teplotní sondy y Možnost spalování dřevních pelet průměrů 6 mm, délky až 35 mm y Možnost korekce spalování v závislosti na použitém paliva y Požadavek na nízký provozní podtlak ve spalovací komoře y Vícejazyčné menu, možnost nastavení široké škály parametrů y dochlazovací okruh y Zobrazování provozních stavů y iagnostika poruch MOIFIKE KOTLE y TTK PX 25, 30, 35, 40, 45, 50 OMBI Pellet KOMBINOVNÝ KOTEL TTK PX OMBI PELLET OBSHUJE: y řevozplyňovací kotel TTK PX y Hořák TTK PELLET BURNER utomatic 8 30 kw, nebo hořák TTK PELLET BURNER utomatic kw y vířka PX pro hořák, pantografový set (konzole, ramena a dvířka) INSTLE KOUŘOVOU Kouřovod u kotlů SLX, PX a PX OMBI Pellet je možné otočením příruby o 180 orientovat horizontálně nebo vertikálně. 16 ENY NLEZNETE STR. 5

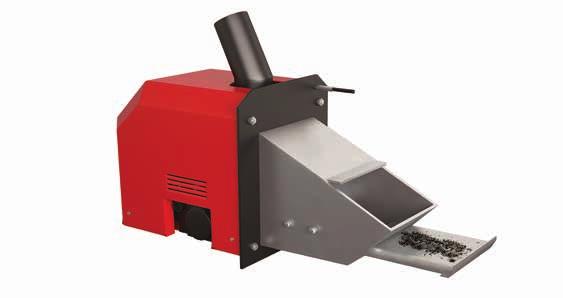

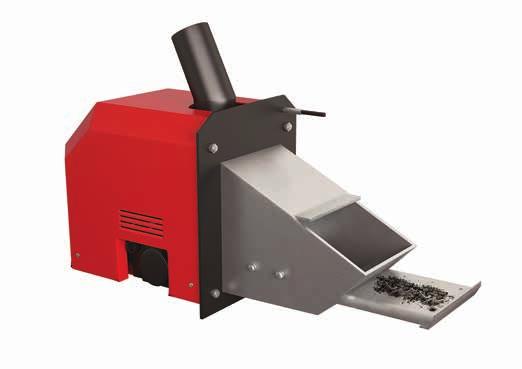

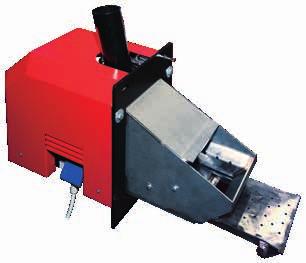

17 MOELOVÁ Ř 6000 PRÍSLUŠENSTVÍ TTK PX PŘÍSLUŠENSTVÍ PRO KOTLE TTK PELLET BURNER utomatic jsou plně automatické nerezové hořáky na pelety s možností nastavení výkonu od 8 30 kw a kw s automatickým čištěním roštu, automatickým zapalováním, řízeným spouštěním a řízeným spalovacím procesem. PŘENOSTI HOŘÁKU y Plně automatický provoz hořáku y Kompaktní design, jednoduché ovládání, zobrazování informací na L y utomatické čištění roštu nastavitelné v závislosti na kvalitě použitých pelet y utomatický start a ukončení procesu hoření y Přesné měření intenzity plamene prostřednictvím fotobuňky y Možnost nastavení výkonu v rozsahu 8-30 kw nebo kw y Možnost připojení externího snímače do akumulační nádrže y Řízení provozu hořáku prostřednictvím pokojového termostatu, nebo teplotní sondy y Vysoká účinnost spalování a nízké provozní emise y Možnost spalování dřevních pelet průměrů 6 mm, délky až 35 mm y Možnost korekce spalování v závislosti na použitém paliva y Kvalitní nerezová ocel spalovací komory a roštu hořáku y Možnost připojení různých délek podavačů paliva y Zabezpečovací prvky zabraňující zpětnému hoření, 4-násobné jištění proti přehřátí - havarijní, kotlový, spalinový termostat a dochlazovací okruh y Požadavek na nízký provozní podtlak ve spalovací komoře y Vícejazyčné menu, možnost nastavení široké škály parametrů y Zobrazování provozních stavů y iagnostika poruch POPIS Nerezový hořák TTK je založen na principu padání paliva - pelet - z podavače paliva přes přívodní hadici a troubu na rošt, kde probíhá spalování. Hořák pracuje v plně automatickém režimu počínaje vyhodnocením potřeby dodávky tepla, dodávkou paliva, elektrickým zapálením, rozhoření, hořením, vypnutím, dohořením, čištěním a přechodem do pohotovostního režimu. Hořák TTK PELLET BURNER utomatic 8-30 kw má z výroby přednastavený rozsah výkonu kw, který je rozdělen do tří stupňů: 1. (14 kw), 2. (22 kw) a 3. (30 kw). Rozsah výkonu lze měnit ve dvou úrovních - 8 až 12 kw a 14 až 30 kw v rozšířeném menu. Hořák TTK PELLET BURNER utomatic kw má rozsah výkonu kw, který je rozdělen do tří stupňů: 1. (15 kw), 2. (32 kw) a 3. (50 kw). Rozsah výkonu obou hořáků lze nastavit skokově po 2 kw. Hořák se čistí automaticky po každém dohoření, nebo se po určitém časovém intervalu provozu, nastaveném uživatelem, automaticky vysune rošt, který se očistí pohybem proti škrabce. Nečistoty jako popel a spekance vypadnou otvorem v roštu. Těleso hořáku, rošt, plech zapalovače a škrabka jsou vyrobeny z kvalitní žáruvzdorné nerezavějící oceli kw PLIVO kw Hořák je určen a certifikován pro spalování dřevních pelet o průměru 6 mm a délky až 35 mm. Případné přestavby předem konzultovat s výrobcem. ROZMĚRY TTK PELLET BURNER 8 30 kw TTK PELLET BURNER kw TEHNIKÉ PRMETRY Parametr PELH30 PELH50 Předepsané palivo dřevní pelety 6 mm, l = 35 mm max. Režim 8 12 kw, kw kw Stupnice výkonu Pro kotle s topnou komorou do Připojovací napětí 8 30 kw, odstupňované po 2 kw ~ 230 V / 50 Hz kw, odstupňované po 2 kw Hmotnost 22 kg 33 kg TBULK POLOŽEK PŘÍSLUŠENSTVÍ Název Hořák TTK Pellet Burner utomatic 8-30 kw Hořák TTK Pellet Burner utomatic kw vířka PX pro hořáky PELH30 a PELH50 Pantografový set pro PELH30 Pantografovy set pre PELH50 Podávač peliet 2,5 m (s prípadnou úpravou vlastnej dĺžky) Zásobník peliet 500 l ENY NLEZNETE STR. 5 17

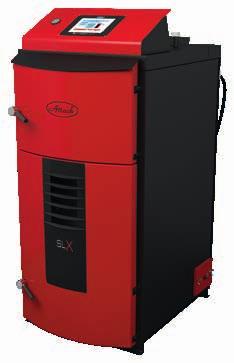

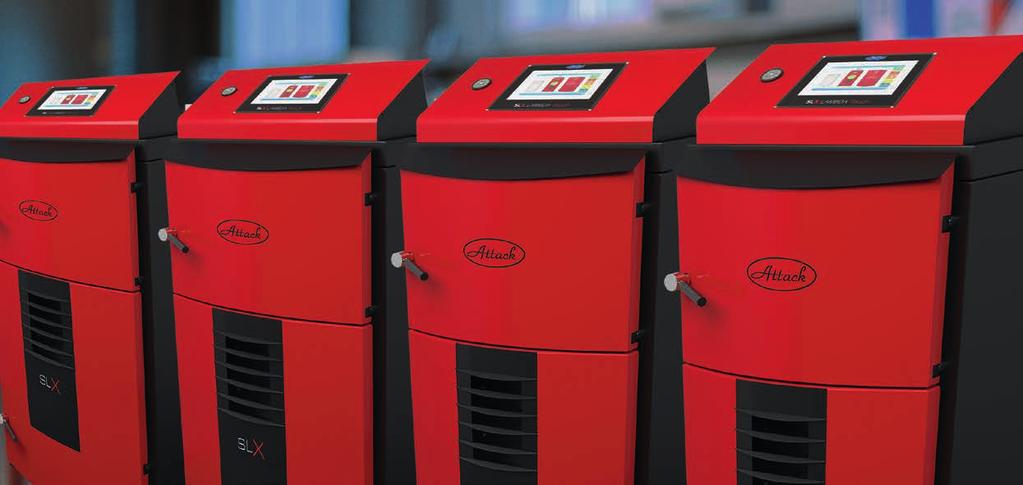

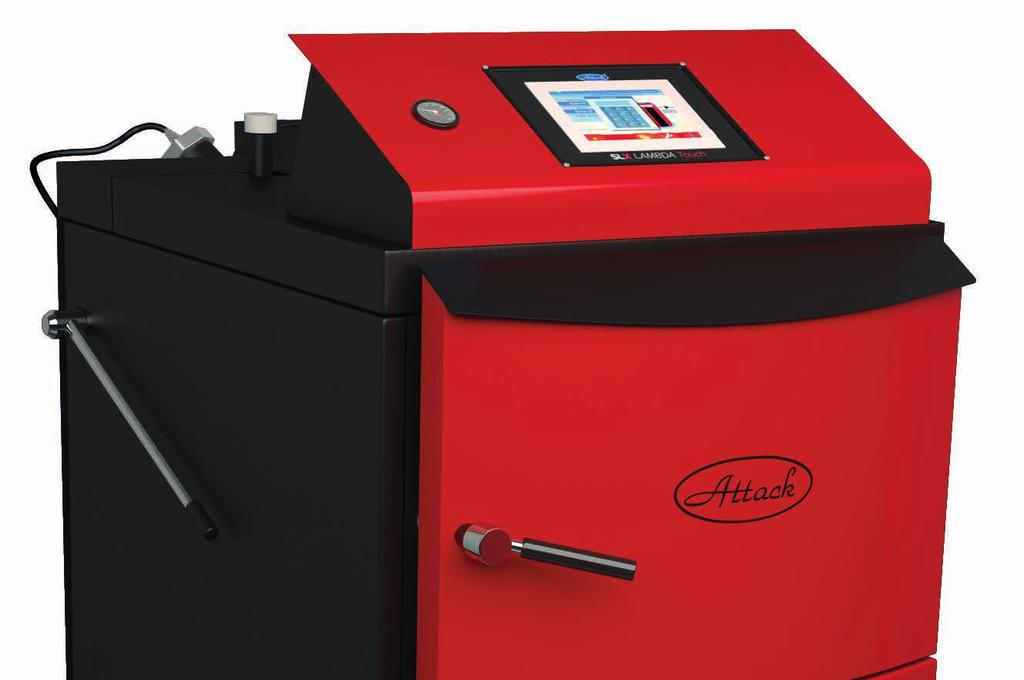

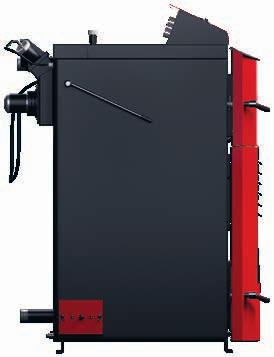

18 MOELOVÁ Ř 7000 TTK SLX ZPLYŇOVÍ KOTEL N ŘEVO Zplyňovací kotel TTK SLX v modifikacích Profi a LMB Touch je určen pro úsporné a ekologicky šetrné vytápění rodinných domů, chatek, malých provozů, dílen a podobných objektů. Předepsaným palivem pro kotel T- TK SLX je suché dřevo nebo brikety s otvorem uprostřed. Při plném využití nakládací komory dřevem je možnost nepřetržitého hoření 8 až 12 hodin (platí pouze při stáložárného provozu). PŘENOSTI KOTLE yvysoce trubkový výměník s turbulátory - 90,3-91,8% yširoká výkonová škála kotle kw y2 modifikace - PROFI a LMB Touch yčištění výměníku turbulátory, pohybem páky a při verzi LM- B automaticky motorem ynadstandardní objem nakládací komory kotle od l, která zajistí delší výdrž vytápění na jedno naložení paliva ysuchý plášť umístěn po obvodu celé ložné komory - zvýšená ochrana proti dehtování komory ymožnost spalování měkkého a tvrdého dřeva a briket s kulatým průřezem. yžárobetonových tvarovky odolné do teploty 1 350, což zaručuje nejlepší parametry spalování ymožnost přikládat velké kusy dřeva - délka komory je 680 mm (od 20 kw), což zákazníkovi šetří čas při dělení dřeva, kdy klasickou metrovicu dělí na půlmetrové kusy yminimální množství popela yzdokonalené spalování a nižší spotřeba dřeva ykomfort zákazníka, provozní spolehlivost a snadná obsluha a údržba yvyroben ze speciální kotlové oceli tloušťky 6 mm pro zajištění dlouhé životnosti kotle yodtahový ventilátor pro rovnoměrné a efektivní spalování a bezprašný provoz yplynule modulovateľné otáčky ventilátoru ymožnost verze LMB Touch - nejpokročilejší technologie řízení procesu spalování pro dosažení nejlepších hodnot emisí a účinnosti yv provedení pravé i levé otevírání dvířek yutomatické odstavení kotle po vyhoření paliva yvybaven dochlazovacím okruhem proti přehřátí vody v kotli ykotel splňuje kritéria nejvyšší třídy podle eur. normy EN303-5 POPIS ROZMĚRY KOTLE TTK SLX LEGEN: 1. Těleso kotle 2. vířka nakládací komory 3. vířka spalovací komory 4. Primární vzduch 5. Sekundární vzduch 6. Krytka čištění 7. Páka turbulátorů 8. Manometr 9. Regulátor kotle 10. Stoupačka 11. ochlazovací okruh 12. Otočný komín 13. Vypouštěcí ventil 14. Zpátečka 15. Ventilátor 16. Pojistka Lambda 17. Havarijní termostat 18. Hlavní vypínač Lambda 19. Ovládací skříňka 18 ENY NLEZNETE STR. 5

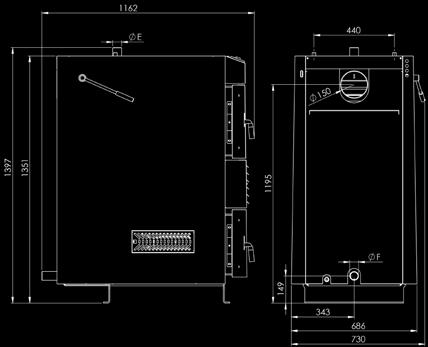

19 MOELOVÁ Ř 7000 TTK SLX 5emisní třída TEHNIKÉ PRMETRY Parametr / Typ kotle SLX20 SLX25 SLX30 SLX35 SLX40 SLX45 SLX50 SLX55 Jmenovitý výkon kotle kw Rozsah výkonu kw , , , ,5 55 Plocha výměníku m² 2,95 3,32 Objem nakládací komory dm³ Rozměr plnícího otvoru mm Předepsaný tah komína Pa 23 Předepsaný tah komína mbar 0,23 Max. pracovní přetlak vody kpa 250 Tlaková ztráta na straně vody (T 10K) kpa 1,9 2,1 2,4 2,7 3,9 4,5 5,2 6,1 Tlaková ztráta na straně vody (T 20K) kpa 0,8 0,9 1,2 1,6 1,9 2,1 2,4 3,2 Hmotnost kotle kg Průměr odtahového hrdla mm 150 Výška kotle mm Šířka kotle mm 703 Hloubka kotle mm Hloubka nakládací komory mm Průměr stoupačky "E" " G 6/4" G 2" Průměr zpátečky "F" " G 6/4" G 2" Stupeň krytí IP 21 Elektrický příkon při jmenovitém výkonu W Elektrický příkon při minimálním výkonu W Elektrický příkon v režimu standby W < 15 Účinnost kotle % 91,8 91,6 90,3 90,3 90,4 90,4 90,3 90,3 Třída kotle 5 Teplota spalin při jmenovitém výkonu Teplota spalin při minimálním výkonu Hmot. průtok spalin při jmenovitém výkonu kg/s 0,018 0,02 0,021 0,023 0,027 0,029 0,031 0,033 Hmot. průtok spalin při minimálním výkonu kg/s 0,008 0,011 0,014 0,016 0,017 0,021 0,022 0,023 Max. hladina hluku db 65 Třída a typ paliva, kusové dřevo s relativní vlhkostí 12 % max. 20 %, mm Průměrná spotřeba dřeva kg/h 5,2 6,5 7,8 9,1 10,4 11, ,3 Orientační spotřeba dřeva za sezonu 1 kw = 1 m 3 Max. délka polen mm oba hoření při jmenovitém výkonu * h 8 7,2 6,5 5,8 6 5,1 4,6 4 Objem vody v kotli l oporučený objem akumulační nádrže l Napětí V/Hz ~230/50 Rozsah nastavení teploty topné. vody Zatížitelnost kontaktů regulátoru PROFI 2 / ~230 V * v závislosti na druhu paliva a dokonalosti vyplnění komory dřevem ENY NLEZNETE STR. 5 19

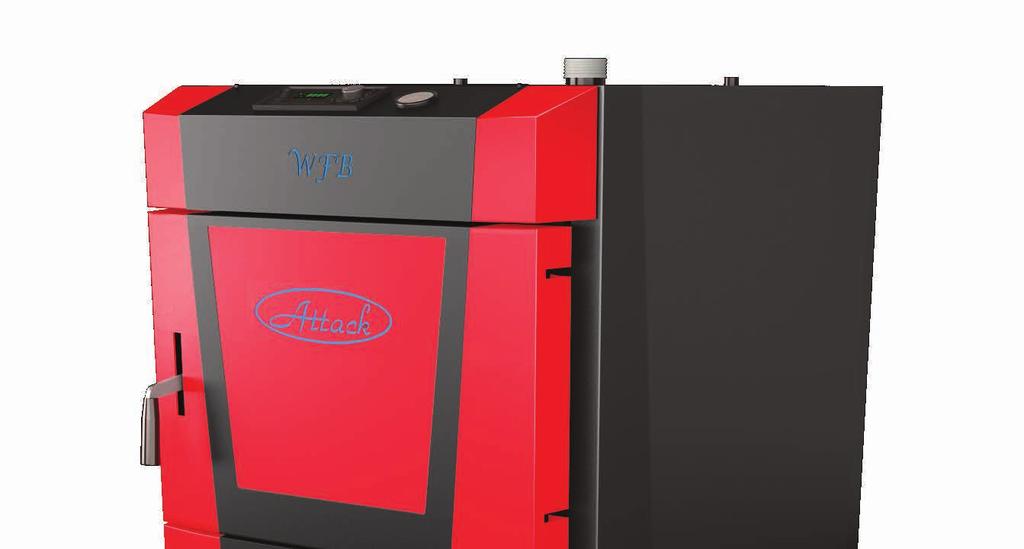

20 MOELOVÁ Ř 7000 TTK WFB 35 NOVINK ZPLYŇOVÍ KOTEL N ŘEVO S RUČNÍ OÁVKOU Zplyňovací kotel TTK WFB 35, TTK WFB 35 PROFI je inovativní kotel na zplyňování dřeva s jmenovitým výkonem 35 kw a vysokou účinností až 90%. Při plném využití nakládací komory je možnost nepřetržitého hoření 6-8 hodin. Velká nakládací komora o objemu 200 litrů usnadňuje práci při štípání dřeva, kdy zákazníkovi stačí dřevo nařezat na 0,5 metrové kusy. Po vnitřních stěnách nakládací komory kotle se nachází tzv. suchý plášť, který ochraňuje kotlové těleso od dehtu a kyselin. Kotel má manuální čištění výměníku pomocí páky umístěné na jeho boční straně. Výhodou kotle TTK WFB 35 je nenáročnost na komínový tah a pro svou funkci nevyžaduje ventilátor ani elektrickou energii. Může být instalován v objektech, které nedisponují elektrickou přípojkou, případně jsou vybaveny komínem s nižší výškou. Regulace je realizována prostřednictvím nastavitelné termostatické regulační klapky. V případě potřeby je možnost dokoupit rozšiřovací kit (obsahuje: ventilátor, elektroniku, kabeláž). Tento kit rozšíří kotel na verzi PROFI. Pro instalace s nedostatečným přirozeným tahem komína, kde je nutné použít doplňkový spalinový ventilátor, byla vyvinutá verze kotle TTK WFB35 PROFI. Kotel je vybaven moderním regulátorem, který umožňuje plynulou modulaci výkonu prostřednictvím regulace otáček spalinového ventilátoru. Na přehledném displeji regulátoru jsou kromě provozních parametrů zobrazované hlášení, které souvisejí s diagnostikou a nastavením kotle. PŘENOSTI KOTLE ybezelektrická verze yžiaroliatinová tryska ymoderní a inovativní design ekologického kotle yčištění výměníku turbulátory, pohybem páky ynadstandardní objem nakládací komory 200 l, která zaručí delší výdrž vytápění na jedno naložení ysuchý plášť umístěn po obvodu celé ložné komory - zvýšená ochrana proti dehtování komory ymožnost přikládat velké kusy dřeva - délka komory je 590 mm, což zákazníkovi šetří čas při dělení dřeva, kdy stačí klasickou metrovicu dělit na půlmetrové kusy yvyroben ze speciální kotlové oceli tloušťky 6 mm pro zajištění dlouhé životnosti kotle yv provedení pravé i levé otevírání dvířek yutomatické odstavení kotle po vyhoření paliva yvybaven dochlazovacím okruhem proti přehřátí vody v kotli ykotel je jednoduchý na obsluhu a čištění. yobě verze kotle splňují parametry pro 5. třídu podle normy EN 303-5: 2012 yenergetická třída podle ErP + POPIS ROZMERY KOTL TTK WFB LEGEN: 1. Těleso kotle 2. vířka nakládací komory 3. vířka spalovací komory 4. Primární vzduch 5. Sekundární vzduch 6. Páka turbulátorů 7. Manometr 8. Regulátor kotle 9. Stoupačka 10. ochlazovací okruh 11. Komín 12. Ventilátor 13. Zpátečka 14. Vypouštěcí ventil 20 ENY NLEZNETE STR. 6

21 MOELOVÁ Ř 7000 TTK WFB 35 5emisná trieda TEHNIKÉ PRMETRY + + Parametr WFB 35 WFB 35 PROFI Jmenovitý výkon kw Rozsah výkonu kw Plocha výměníku m2 4,2 Objem nakládací komory dm3 200 Rozměr plnícího otvoru mm 380 x 370 Předepsaný tah komína Pa 19 Max. pracovní přetlak vody kpa 250 Hmotnost kotle kg Průměr odtahového hrdla mm 150 Výška kotle mm Šířka kotle mm 730 Hloubka kotle mm Hloubka nakládací komory mm 590 Průměr stoupačky G 6/4 Průměr zpátečky G 6/4 Stupeň krytí IP - 21 Elektrický příkon při jmenovitém výkonu W Bez elektrického príkonu 38 Elektrický příkon při minimálním výkonu W Bez elektrického príkonu 19 Elektrický příkon v režimu standby W Bez elektrického príkonu < 5 Účinnost kotle % 88,7 Třída kotle dle ČSN EN 303-5: Teplota spalin při jmenovitém výkonu Teplota spalin při minimálním výkonu - 95 Hmot. průtok spalin při jmenovitém výkonu kg/s 0,021 0,024 Hmot. průtok spalin při minimálním výkonu kg/s - 0,012 Max. hladina hluku db < 65 Třída a typ paliva +, kusové dřevo s relativní vlhkostí 12 20%, mm Průměrná spotřeba paliva kg/h 6 4,5-8,9 Max. délka polen mm 500 oba hoření při jmenovitém výkonu * h 5,5 Objem vody v kotli l 110 oporučený objem akumulační nádrže l Napětí V/Hz 230/50 Rozsah nastavení teploty topné vody Zatížitelnost kontaktů regulátoru PROFI 2/230V * v závislosti na druhu paliva a dokonalosti vyplnění komory dřevem ENY NLEZNETE STR. 6 21

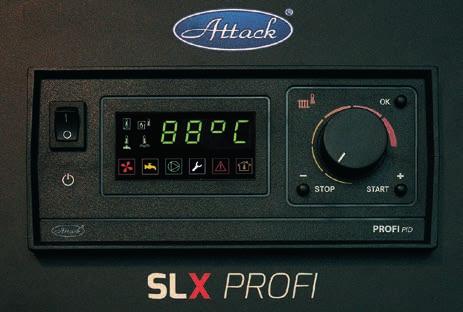

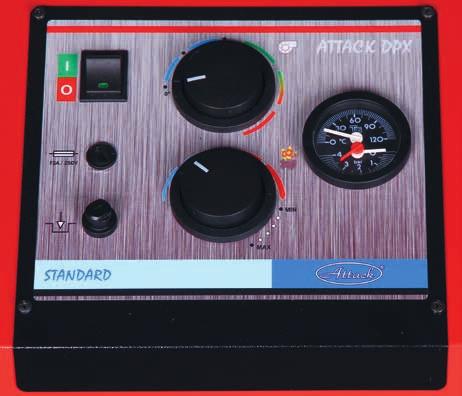

22 MOELOVÁ Ř 7000, 6000, 5000 TTK WFB, SLX, PX VERZE REGULE KOTLŮ TTK SLX, PX Zplyňovací kotle TTK jsou vybaveny třemi typy regulace: STNR, PROFI, LMB a LMB Touch. TTK PX, P STNR Nejjednodušší způsob regulace pro nenáročné aplikace. Řízení spočívá v řízení kotlové teploty pomocí kotlového termostatu, a vypnutí ventilátoru po dohoření paliva spalinovým termostatem. Tento regulátor se doporučuje všude tam, kde se objekty netopí pravidelně, jako jsou chaty a podobně. Vhodné řešení pro jednodušší systémy z hlediska regulace v spojitosti s akum. nádržemi. obrá možnost s nástavbovým regulátorem TTK REGUMX, kde většinu regulace přebírá regulátor a od kotle se vyžaduje nejjednodušší regulace. HLVNÍ VÝHOY OVLÁNÍ: y Jednoduchost y Vhodný pro jednoduché aplikace TTK PX STNR TTK WFB, SLX, PX PROFI TTK PROFI, generace "PI" je pokročilejší regulátor vhodný pro každodenní vytápění, zejména rodinných domů, různých provozů či jiných pravidelně vytápěných objektů. isponuje PI řízením otáček ventilátoru, čímž dokáže precizně řídit teplotu spalin a tím dosahovat vynikající účinnost. Kromě samotného kotle dokáže ovládat i dvě čerpadla, a to čerpadlo topného okruhu a čerpadlo nabíjení akumulační nádrže nebo TUV. Je mimořádně vhodný pro použití s akumulační nádrží, protože má v sobě integrovanou logiku správného nabíjení akumulační nádrže a její ochrany proti vybití energie přes kotel. Jednoduché ovládání zajišťuje přehledný displej s množstvím okamžitých informací, jako jsou kotlová teplota, teplota spalin zda teplota v akumulační nádrže. Samozřejmostí je vysoká spolehlivost, dlouhá životnost a automatické odstavení po dohoření paliva. HLVNÍ VÝHOY OVLÁNÍ: y Vylepšená elektronika s plynulou PI reguláciou otáčok ventilátora na základe teploty spalín y Vyššia účinnosť kotla a stabilné spaľovanie y Viacero možností riadenia, vrátane čerpadla nabíjania akumulačnej nádrže, čerpadla nabíjania TÚV y Možnosť riadenia cirkulačného čerpadla termostatom y Prehľadný displej zobrazujúci prevádzku jednotlivých prvkov TTK WFB, SLX, PX PROFI POPIS: 1. Reset - ochrana kotle proti přehřátí (po dosažení vyšší teploty než 110 dojde k odpojení kotle od elektrické sítě) 2. Pojistka - ochrana kotle proti el. zkratu 3. Hlavní vypínač - zapnutí kotle a v případě potřeby umožňuje vypnout celý kotel 4. Spalinový termostat - při poklesu teploty spalin pod nastavenou hodnotu dojde k vypnutí ventilátoru 5. Kotlový termostat - slouží k nastavení požadované teploty vody v kotli (při překročení nastavené teploty dojde k vypnutí ventilátoru a kotel pracuje na min. Výkon, po poklesu nastavené teploty dojde k opětovnému zapnutí ventilátoru a kotel pracuje na max. Výkon). 6. Termomanometr - ukazuje výstupní teplotu a aktuální tlak topné vody v kotli POPIS: 1. 0/1 - hlavní vypínač elektroniky 2. OK - tlačítko pro potvrzení parametrů v menu 3. STOP - tlačítko vypnutí kotle a pohyb v menu 4. STRT - tlačítko spuštění kotle a pohyb v menu 5. Ventilátor - ikona zobrazující provoz ventilátoru 6. Vodovodní kohoutek - ikona zobrazující provoz čerpadla nabíjení TUV nebo nabíjení akumulační nádrže 7. Čerpadlo - ikona zobrazující provoz čerpadla topných okruhů 8. Klíč - ikona zobrazující vstup do menu nastavení 9. Výstražný trojúhelník - ikona zobrazující upozornění na nebezpečný stav 10. Termostat 11. Číslice - aktuální kotlová teplota 22

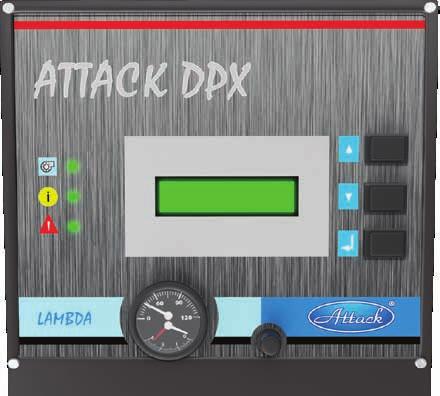

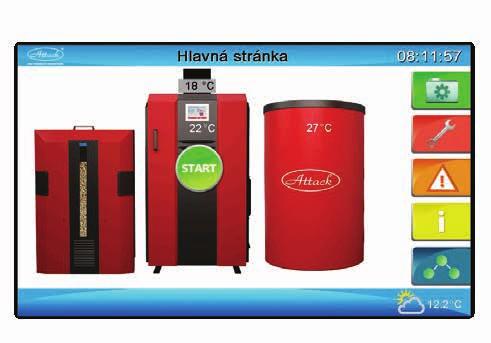

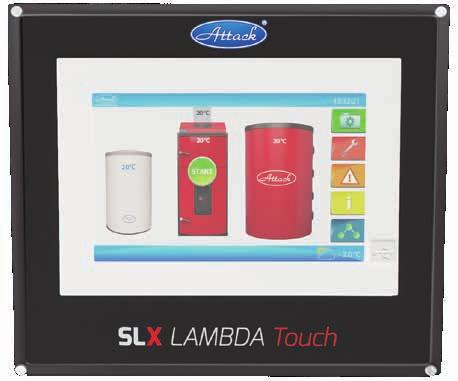

23 MOELOVÁ Ř 7000, 6000, 5000 TTK WFB, SLX, PX TTK PX LMB Je nejpokročilejším regulátorem, který díky preciznímu řízení spalovacího procesu umožňuje kotli dosahovat vysokou účinnost, nízké emise a nízkou spotřebu dřeva. Spalovací proces je řízen regulací na základě měření lambda sondy podobně jako je to u automobilů, která pak ovládá servomotory primárního a sekundárního vzduchu, čímž optimalizuje spalovací směs. Oproti regulátoru PROFI dosahuje přibližně o 1,5% vyšší účinnost, výhodou je však hlavně rychlejší roztápění, přesné řízení spalovacího procesu, schopnost udržet si uhlíky pro další roztopení po dobu cca 12 hodin, při přehřátí kotle dokáže výrazně efektivněji snížit svůj výkon jako u PROFI. okonalejší spalovací proces významně prodlužuje životnost kotle. HLVNÍ VÝHOY OVLÁNÍ: y okonalé řízení spalovacího procesu pomocí lambda sondy y Plynulá regulace výkonu a teploty spalin y Rychlé roztápění, dlouhé udržování uhlíků pro další roztopení y Ochrana proti vybíjení akumulační nádrže TTK PX LMB TTK SLX LMB Touch Má všechny výhody regulátoru TTK LMB, je však navíc vybaven dotykovým 7 "palcovým displejem, přehledně zobrazujícím potřebné informace. Tento regulátor je připojitelný ik internetu, čímž je možné jej řídit a zkontrolovat stav či provoz kotle i vzdáleně například z P nebo smartphonu. Obrovskou výhodou je také možnost aktualizovat verzi softwaru, čímž je možné si i po letech po zakoupení kotle aktualizovat software kotle podle nejnovějších trendů z oblasti spalování dřeva. TTK LMB Touch dokáže navíc řídit i automatické čištění trubek výměníku mimořádně silným motorem, čímž výrazně zjednodušuje jeho obsluhu. regulátor kromě kotle umožňuje nabíjení akumulační nádrže čerpadlem a po zakoupení rozšiřujících modulů může ovládat až 4 směšovací okruhy, nádrž na TUV, solární panely či sepnout do provozu automatický kotel po spotřebování tepla z akumulační nádrže. HLVNÍ VÝHOY OVLÁNÍ: y Elektronika s přehledným dotykovým displejem y okonalé řízení spalovacího procesu pomocí lambda sondy y Plynulá regulace výkonu a teploty spalin y Rychlé roztápění, dlouhé udržování uhlíků pro další roztopení y Ochrana proti vybíjení akumulační nádrže y utomatické čištění trubek výměníku pomocí robustního motoru y Možnost ovládání přes internet a smartphone y Možnost rozšíření přídavnými moduly a ovládání TUV, MIX1, MIX2, solár apod. TTK SLX LMB TOUH POPIS: 1. isplej 5. Provozní stav kotle 2. Ovládací tlačítko + 6. Porucha kotle 3. Ovládací tlačítko 7. Havarijní stav kotle 4. Enter POPIS: 1. Spuštění / vypnutí kotle 2. Teplota kotla 3. Teplota spalín 4. Parametry 5. Nastavení kotle 6. Záznam poruch 7. Informační menu 8. Konektor USB 23

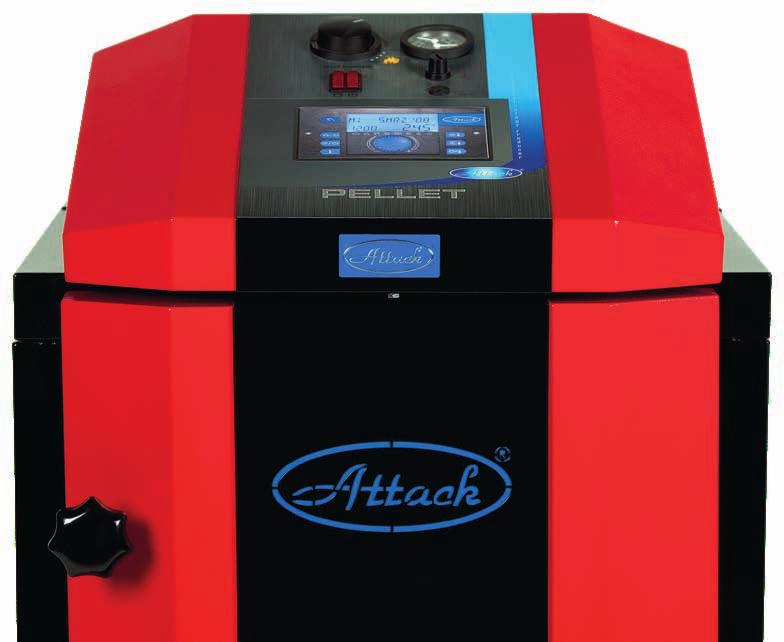

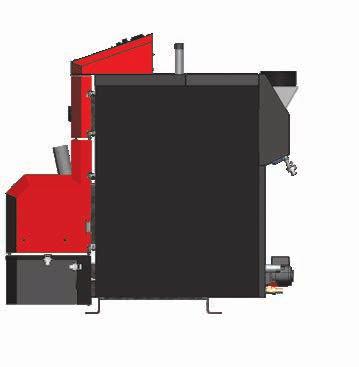

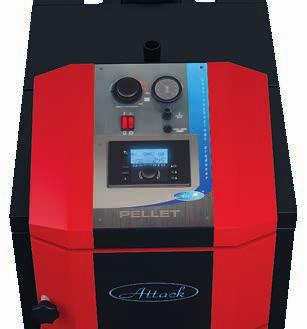

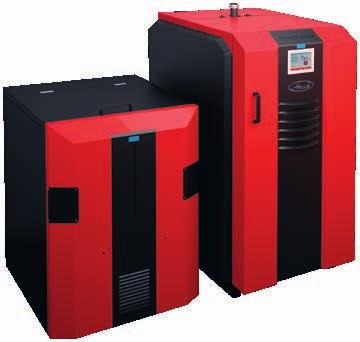

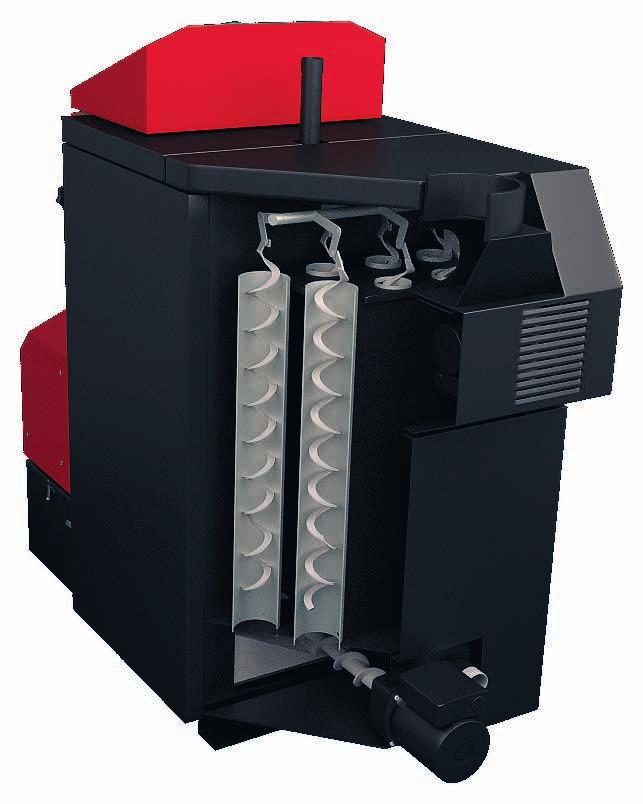

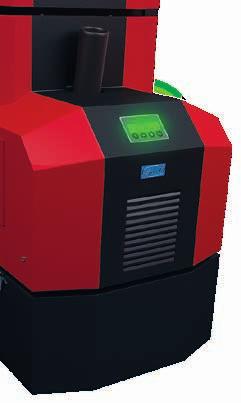

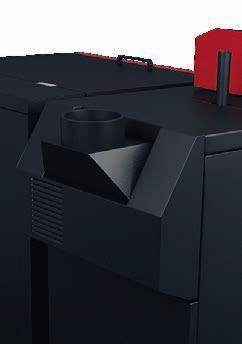

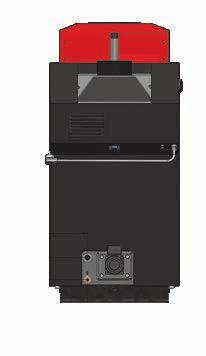

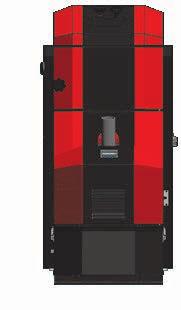

24 MOELOVÁ Ř 8000 TTK PELLET 30 UTOMTI PLUS KOTEL N PELETY Kotol na spaľovanie drevných peliet TTK PELLET 30 UTOMTI Plus je moderný kotol, ktorý svojou technológiou spaľovania šetrí životné prostredie, pričom užívateľovi ponúka komfort porovnateľný so spaľovaním plynu. Je určený na vykurovanie rodinných domov, chatiek, malých prevádzok, dielní a podobných objektov. PŘENOSTI KOTLE y utomatické čištění trubkového výměníku y utomatické odebírání popela y utomatické podávání paliva y utomatický provoz kotle řízený pokojovým termostatem zaručující vysoký komfort obsluhy y Vysoká účinnost spalování - nízká spotřeba paliva y Vysoce trubkový výměník osazen spirálovými turbulátory, které zajišťují lepší přenos tepla ve výměníku, vyšší účinnost kotle, přičemž slouží i na jeho čištění y Nerezový hořák TTK y Nenáročná obsluha a jednoduché čištění y Kvalitní kotlová ocel o tloušťce 6 mm použitá při výrobě kotle y Vysoká bezpečnost a spolehlivost provozu y Nízké provozní náklady y Spolehlivý hořák na pelety s automatickým řízením provozu (tj zapálením a vyhasnutím) s funkcí automatického čištění TEHNIKÉ PRMETRY Parametr Jednotka PELLET 30 UTOMTI Plus Jmenovitý výkon kw 30 Rozsah nastavení výkonu kw 8 30 teplosměnná plocha m 2 1,9 Předepsaný tah komína Pa Max. pracovní přetlak otopné vody kpa 250 Tlaková ztráta na straně vody Pa 152 (T = 10K), 38 (T = 20K) hmotnost kotle kg 355 Průměr odtahového hrdla mm 150 výška kotle mm Šířka kotle mm 575 hloubka kotle mm Krytí el. částí IP IP 40 Max. elektrický příkon (při zapalování) W 600 Provozní elektrický příkon W 90 účinnost kotle % 90,6 Třída kotle dle ČSN EN 303-5: Teplota spalin při jmenovitém výkonu 143 předepsané palivo dřevní pelety 6 mm, l = 35 mm max. Průměrná spotřeba paliva kg/h 2,4 6,9 Objem vody v kotli l 62 Rozsah nastavení teploty topné vody Připojovací napětí V/Hz ~230/50 ROZMĚRY 24 ENY NLEZNETE STR. 6

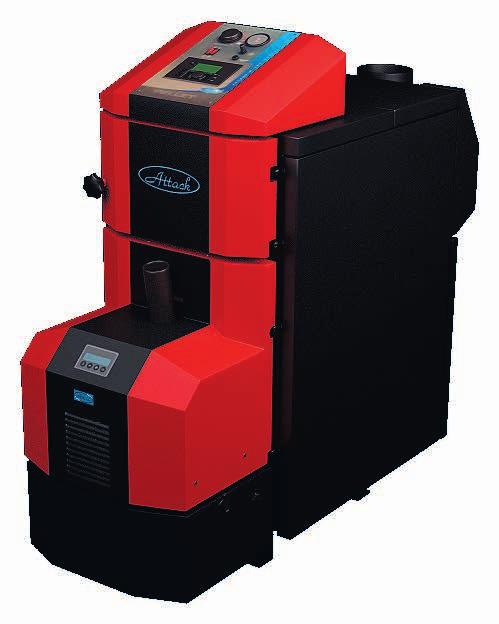

25 MOELOVÁ Ř 8000 TTK PELLET 30 UTOMTI PLUS 5emisní třída HRKTERISTIK KOTLŮ Kotle TTK PELLET 30 s regulovaným výkonem 8-30 kw jsou určeny pro vytápění rodinných domů a průmyslových objektů. Základem kotle je vodou chlazené kotlové těleso, jehož svařenec je zhotoven z plechů ze speciální kotlové oceli o tloušťce 6 mm, což kotli zaručuje dlouhou životnost. Výměník je trubkový, s turbulátory, které zlepšují přenos tepla do topné vody a současně jsou využívány na čištění výměníku, čímž zajišťují jeho rovnoměrnou účinnost. Hoření probíhá v nerezovém hořáku určeném na spalování (dřevních pelet). Palivo je zapálené automaticky pomocí elektrické spirály zabudované v hořáku. Optimální podmínky hoření a regulace výkonu je řešena elektronicky ovládanou dodávkou paliva a přívodu vzduchu v závislosti na uživatelem nastavených požadovaných parametrech vytápění a přípravy teplé užitkové vody. Konstrukce hořáku, spalovací komory a výměníku zaručují optimální hoření všech spalitelných složek. Těleso kotle je izolované minerální vlnou, design dotváří opláštění s povrchovou úpravou realizovanou práškovou technologií. Kotel je vybaven automatickým čištěním trubkového výměníku kotle v intervalech shodných s automatickým odvodem popela do sběrného kontejneru. ENY NLEZNETE STR. 6 25

26 MOELOVÁ Ř 8000 TTK PELLET 30 UTOMTI PLUS POPIS KOTLE Konštrukčne je kotol tvorený spaľovacou komorou s prepážkami a rúrovým výmenníkom tepla. Za výmenníkom tepla vstupujú spaliny do zberača spalín s dymovodom, ktorý je možné otočením príruby o 180 orientovať horizontálne alebo vertikálne. V telese kotla je zabudovaný horák na drevné pelety. Kotol TTK PELLET 30 UTOMTI Plus možno doobjednaním vybaviť závitovkovým podávačom paliva (1,5 m), ktorý zabezpečuje plynulú dopravu paliva a taktiež zásobníkom peliet s objemom 500 l (rozmer zásobníka mm). Ďalšou alternatívou je možnosť použitia externého textilného zásobníka peliet tzv big-bagu. Pri spaľovaní drevných peliet v kotle TTK dochádza k minimálnej tvorbe popola, ktorého množstvo závisí od kvality peliet a predstavuje približne 1 % spotrebovaného paliva. Model kotla TTK PELLET 30 UTOMTI Plus je navyše vybavený automatickým systémom odoberania popola do prepravného kontajnera, ktorého objem zaručí vysypanie popola podľa sezóny a intenzity prevádzky kotla raz za vykurovaciu sezónu. OVLÁÁNÍ KOTLE Kotel ke spalování pelet TTK PELLET 30 UTOM- TI Plus je ovládán prostřednictvím ovládacího panelu na horním opláštění kotle Hlavní vypínač kotle - zapne / vypne kotel od sítě 2. Vypínač hořáku - přepíná hořák mezi pohotovostním a provozním režimem 3. Kotlový termostat - nastavení provozní teploty kotle 4. termomanometr 5. Reset tlačítko - pod krytkou 6. Pojistka 10 / 250 V 7. Příprava pro zabudování regulátoru REGUMX PLIVO oporučeným palivem pro kotel TTK PELLET 30 UTOMTI Plus jsou dřevní pelety s max. vlhkostí 12%, průměru 6 mm a maximální délkou 35 mm. oporučený obsah popela do 1%. Předepsané palivo by mělo mít výhřevnost 15-17,5 MJ / kg. PŘÍKL ZPOJENÍ KOTLE TTK PELLET 30 UTOMTI PLUS OPRVNÍK (1,5 m; 2,5 m) TTK PELLET 30 KOTEL N PELETY PELLET 30 UTOMTI PLUS ZÁSOBNÍK N PELETY TTK PELLET 30 TTK 26 ENY NLEZNETE STR. 6

27 MOELOVÁ Ř 8000 TTK PELLET 30 UTOMTI PLUS POPIS HOŘÁKU TTK 30 Nerezový hořák TTK je založen na principu padání pelet z podavače paliva přes přívodní hadici a troubu na rošt, kde probíhá spalování. Pracuje v plně automatickém režimu počínaje vyhodnocením potřeby dodávky tepla, dodávkou paliva, elektrickým zapálením, rozhoření, hořením, vypnutím, dohořením, čištěním a přechodem do pohotovostního režimu. Rozsah výkonu hořáku je 8 až 30 kw, který lze nastavit skokově po 2 kw. Z výroby má přednastavený rozsah výkonu kw, který je rozdělen do tří stupňů: 1. (14 kw), 2. (22 kw) a 3. (30 kw). Rozsah výkonu lze měnit ve dvou úrovních - 8 až 12 kw a 14 až 30 kw v rozšířeném menu. Hořák se čistí automaticky po každém dohoření, nebo se po určitém časovém intervalu provozu, nastaveném uživatelem, automaticky vysune rošt, který se očistí pohybem proti škrabce. Nečistoty jako popel a spekance vypadnou otvorem v roštu. PRÍKL INŠTLÁIE mm TTK PELLET 30 UTOMTI Plus TTK 500 l Požadovaný rozměr pro kotelnu s kotlem TTK PELLET 30 utomatic Plus v zapojení s 500 l zásobníkem pelet a akumulační nádobou TTK S POPIS KOTLE TTK PELLET 30 UTOMTI PLUS mm TTK S mm LEGEN: 1. Těleso kotle 2. Opláštění 3. Box na popel 4. veře kontrolního otvoru 5. Hořák 6. Trubkový výměník 7. Turbulátory 8. Táhlo ovládání turbulátorů 9. Odvod spalin 10. Stoupačka 1" 11. Zpátečka 1" 12. opouštěcí ventil ½" 13. Popelník ENY NLEZNETE STR. 6 27

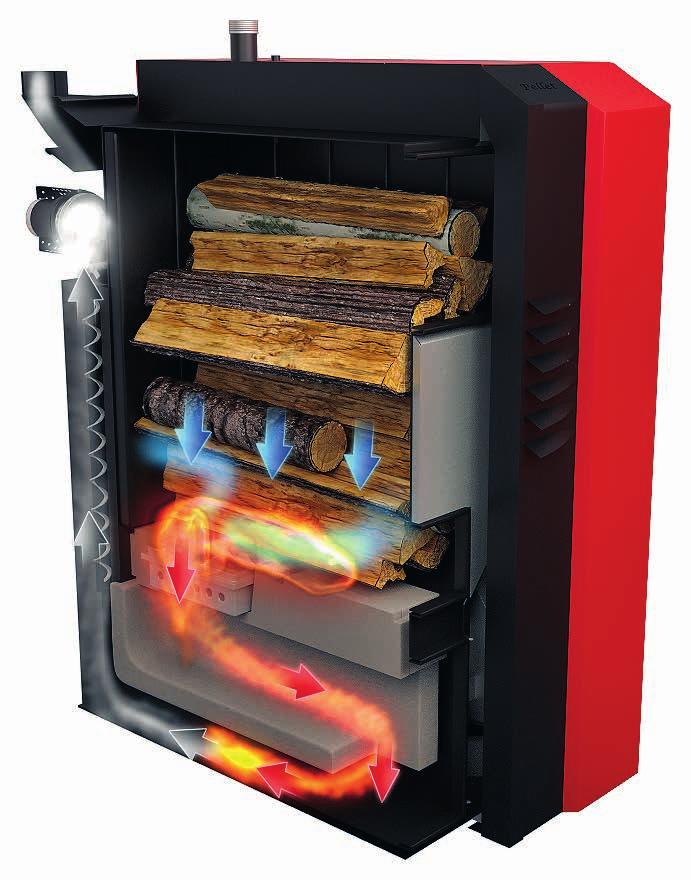

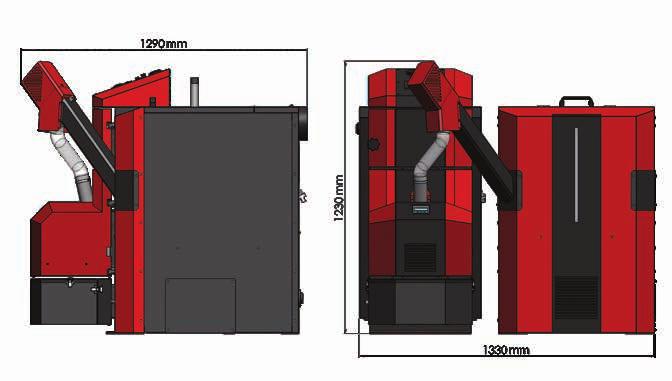

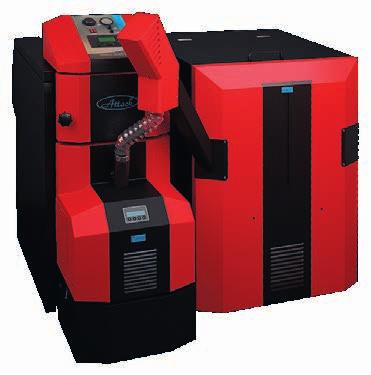

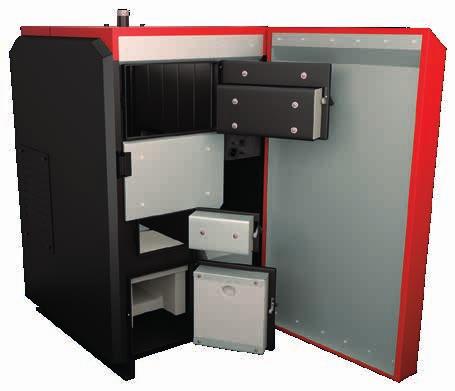

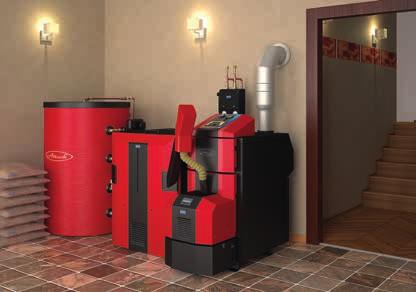

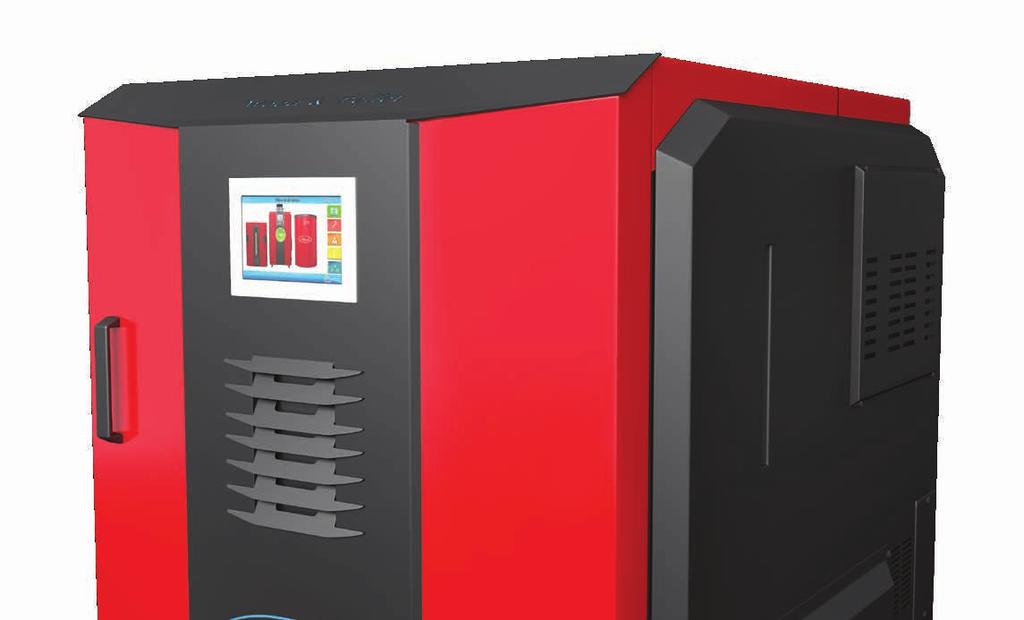

28 MOELOVÁ Ř 9000 TTK WOO&PELLET KOMBINOVNÝ KOTEL N ŘEVO PELETY Představujeme Vám inovativní ekologický kombinovaný kotel TTK WOO & PELLET, schopný spalovat několik druhů paliv - především měkké a tvrdé dřevo, brikety a pelety. Kotel je vhodný pro vytápění rodinných domů, chatek, malých provozů, dílen a podobných objektů. PŘENOSTI KOTLE y Inovativní ekologický a vysoce účinný kotel - maximální pohodlí zákazníka y Vysoká účinnost spalování kotle až 90,5% (dřevo) / 90,4% (pelety) y Moderní elektronika vybavená Lambda sondou y Grafický a jednoduše čitelný dotykový displej y utomatické čištění trubkového výměníku pomocí turbulátorů a peletového komory y U dřeva doba hoření na plný výkon až 6 hodin y utomatický přechod z provozu na dřevo na provoz na pelety - flexibilní volba paliva y Velmi nízké provozní náklady y Vysoce kvalitní komponenty - ověřená kvalita y vysoká životnost y Nadstandardní objem nakládací komory TEHNIKÉ PRMETRY Parametr TTK WOO&PELLET Rozsah výkonu - dřevo 12,5 25 kw Rozsah výkonu - pelety 9 30 kw Objem nakládací komory 160 l Šířka x výška x hloubka mm Šířka kotle bez opláštění 760 mm účinnost 90,5 % dřevo, 90,4 % pelety Max. délka polen 560 mm teplota spalin 150 Předepsaný tah komína 25 Pa hmotnost kotle 840 kg POPIS K zajištění vysokého komfortu je kotel vybaven nakládací komorou s nadstandardním objemem, čímž dokáže zajistit nepřetržité hoření na plný výkon po dobu 6 hodin. Pokud kotel obdrží signál na potřebu tepla, umí automaticky spustit spalovací proces na pelety, po dohoření dřeva v zplynovací části bez jakéhokoliv zásahu do kotle. Takto můžete jednoduše využívat výhod nejlevnějšího zdroje tepla - dřeva v kombinaci s komfortním, a také velmi levným zdrojem tepla - dřevními peletami. ROZMĚRY G 1/2" G 6/4" G1/2" G 6/4" ENY NLEZNETE STR. 6

29 MOELOVÁ Ř 9000 TTK WOO&PELLET 5emisní třída HRKTERISTIK Kotel TTK WOO & PELLET je vybaven odtahovým ventilátorem a horizontálním odvodem spalin z nakládací komory, který při otevření dvířek odvede kouř do komína, čímž se zajišťuje čisté a bezprašné prostředí v kotelně. Roztápění v kotli je zjednodušeno pomocí středních dvířek. Stačí komoru naložit doplna a zapálit prostor při středních dvířkách - roztopení může být hotové už do 10 min bez jakéhokoli kouře. Vysokou preciznost procesu spalování zajišťuje moderní elektronika vybavená Lambda sondou, schopná regulovat výkon kotle a nastavit množství užitečných parametrů. Proces spalování pelet zajišťuje hořák vyrobený z nejkvalitnější žáruvzdorné oceli. Jeho provoz je plně automatická. Těleso kotle je svařené z vysocekvalitní kotlové oceli tloušťky 6mm což zaručuje jeho dlouhou životnost. Materiál žárobetonových tvarovek je z vysoce kvalitního žárobetonu zpevněného žáruvzdornou výztuží. Navíc nejnamáhanější tryska je opatřena speciální žiaroliatinou, která nepodléhá opotřebení jako žárobetony a tím prodlužuje celkovou životnost kotle. Čištění kotle je velmi jednoduché a nenáročné. Trubkový výměník a peletová spalovací komora jsou čištěny automaticky. Elektroniku kotle lze rozšířit o přídavné moduly, schopné ovládat akumulační nádrž, směšovací okruhy, zásobník TUV, solární panely, a jiné zdroje tepla. Stav kotle je možné kontrolovat přes připojení na internet pomocí LN, jakož i prostřednictvím Smartphone. Elektronika dokáže poskytnout i měsíční záznam provozních informací. ENY NLEZNETE STR. 6 29

30 MOELOVÁ Ř 9000 TTK WOO&PELLET BEZPEČNOST KOTLE Kotel je vybaven integrovaným dochlazovacím okruhem, který se napojuje na vodovodní rozvod a v případě přehřátí kotle zajistí jeho bezpečné ochlazení. alším důležitým prvkem bezpečnosti je havarijní termostat, který v případě přehřátí odstaví přívod elektrické energie do všech elektrických prvků kotle, kromě čerpadla, aby mohlo k zchlazení kotle dojít co nejrychleji. Pokud se kotel přehřeje, elektronika na to uživatele upozorní zvukovým hlášením. Pokud je kotel provozován v peletovém režimu, dokáže uzamknout hlavní dveře pomocí elektrozámku aby se nemohlo stát, že uživatel nechá dvířka pootevřená. Proti zpětnému hoření hořáku je kotel chráněn dvojnásobně, a to velmi účinným turniketové podavačem, který mechanicky odděluje palivo od hořáku a samozhášecí hadicí. VYSOKO ÚČINNÉ SPĽOVNIE Kotel dosahuje mimořádně vysoké účinnosti přesahující 90,5% u dřeva a 90,4% při spalování pelet i díky vertikálnímu troubové výměníku s nadstandardní teplosměnnou plochou a speciálními turbulátory, které jsou poháněny automaticky. Takto se zabezpečí deklarovaná účinnost v celé době životnosti kotle. ELEKTRONIK KOTLE y Možnost navolení režimů: řevo, Kombi, Pelety a Testmode y utomatické spuštění hořáku na pelety po spotřebování dřeva v nakládací komoře v režimu Kombi y Zapálení dřeva manuálně nebo automaticky pomocí hořáku okamžitě nebo s časovým posunutím y Precizní řízení spalování pomocí Lambda sondy y Spolehlivé sledování přítomnosti plamene pomocí fotobuňky y 7 palcový barevný dotykový displej y Možnost kdykoliv aktualizovat řízení kotle nejnovějším softwarem jednoduše pomocí USB klíče y Možnost spuštění, sledování, ovládání a vypnutí kotle přes internet a pomocí aplikace v Smartphone y Schopnost uchovat aktuální čas i nastavené parametry i po výpadku proudu y Časové programy provozu kotle y 512 MB micro S karta pro záznam informací o provozu kotle y Možnost ovládání externím termostatem y Možnost doplnění externích modulů k ovládání akumulační nádrže, topných okruhů včetně podlahového vytápění, okruhu TUV, solárního okruhu, a spínání jiného automatického kotle y Nastavitelný screensaver y Přístup k servisním nastavením pomocí kódu y Záznam poruchových hlášení 30 ENY NLEZNETE STR. 6

31 MOELOVÁ Ř 9000 TTK WOO&PELLET POPIS HOŘÁKU Hořák je vyroben z vysoce kvalitní žáruvzdorné oceli, proto se vyznačuje dlouhou životností a spolehlivostí. Hořák je plně automatický, vybavený spolehlivým způsobem zapalování pelet, pokročilou logikou automatické regulace spalování, modulací, precizním sledováním přítomnosti plamene, automatickým vysoce účinným čištěním, sledováním otáček ventilátoru a ochranou proti přehřátí. Hořák je díky vlastní spalovací komoře zcela oddělen od spalovací a nakládací komory určené na zplyňování dřeva, proto je minimálně tepelně namáhán, pokud zrovna není v provozu. V případě pokud je nutné hořák vyčistit, je snadno vysunutelný mimo spalovací komoru na sběrači, čímž je usnadněna jeho manipulace. PLIVO V kotli TTK WOO & PELLET v zplynovací části je možné spalovat měkké i tvrdé kusové dřevo s délkou polen do 560 mm a relativní vlhkostí 12-20%. V určitém poměru, v závislosti na typu, tvaru a velikosti, je možné spolu s dřevem spalovat i dřevní brikety. Hořák kotle TTK WOO & PELLET je určen na spalování dřevních pelet o průměru 6 mm, délkou do 35 mm a vlhkostí do 12%. PŘÍSLUŠENSTVÍ KE KOTLI TTK WOO&PELLET Ke kotli TTK WOO & PELLET lze kdykoli dodatečně dokoupit a namontovat zásobník pelet TTK PEL5000 WP o objemu 500 l, který lze umístit vedle kotle ale i mimo něj do vzdálenosti do 10 m. Takto můžete mít zásobník iv úplně jiné místnosti než je kotelna. Pelety z něj budou dopravovány integrovaným pneumatickým podavačem v kotli TTK WOO & PELLET. Součástí balení kotle je cyklónový odlučovač TTK, který dokáže separovat jemné částečky prachu z pelet a tím udržuje prostředí v kotli čistší. Odlučovač se připojuje na výstupní hadici pneumatického podávání pelet z kotle a pro snadné odnímání spodního kontejneru na prach lze namontovat jej na stěnu. Odlučovač nevyžaduje žádný dodatečný motor a jeho provoz je bezhlučný. Nutnost čištění odlučovače záleží od prašnosti pelet a doby provozu pneumatického podávání. Při běžné instalaci je čištění nutné každých 2-6 týdnů. POPIS KOTLE LEGEN: 1. Těleso kotle 2. Hlavní dveře 3. Kryt přívodu primárního a sekundárního vzduchu 4. Otvory pro chlazení elektroniky 5. Elektronika kotle 6. Kryt elektroniky kotle 7. Stupačka 8. ochlazovací smyčka 9. Kryt čištění turbulátorů 10. Lambda sonda 11. Polohovatelný komín 12. Odtahový ventilátor 13. Zpátečka IN OUT ENY NLEZNETE STR. 6 31

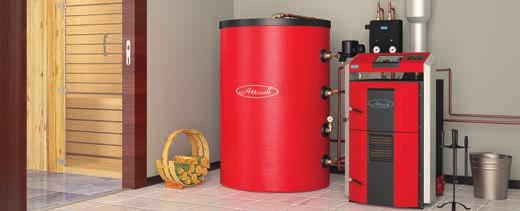

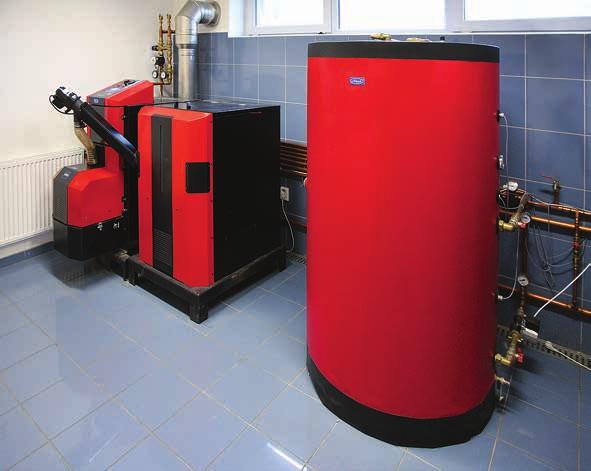

32 R TTK K, S KUMULČNÍ NÁRŽE TTK Společnost TTK, s.r.o. je největší výrobce akumulačních nádrží v SR a nabízí je v nejširším sortimentu: KUMULČNÍ NÁRŽE TTK K, TTK S kumulační nádrže TTK K, S jsou vyrobeny z kvalitní oceli pro akumulaci a následnou distribuci tepelné energie z kotle na biomasu např. TTK SLX, PX, P, PELLET 30 utomatic Plus, WOO & PELLET a pod. Model TTK S je navíc osazen jedním výměníkem pro připojení do solárního systému. TTK K: 9 nátrubek G 1 ½ ", 4 nátrubek G ½" TTK S: 9 nátrubek G 1 ½ ", 4 nátrubek G ½", 2 nátrubek G 1 "- solární okruh VÝHOY INSTLE S KU- MULČNÍMI NÁRŽMI: y Vyrovnání nerovnoměrného výkonu kotle a zvýšení komfortu y Nižší spotřeba paliva - kotel pracuje na plný výkon, tedy s optimální účinností y Vyšší komfort obsluhy y Vysoká životnost kotle a komína - při provozu na plný výkon je tvoření dehtů TEHNIKÉ PRMETRY TYP TTK K, TTK S a kyselin minimální y Možnost kombinace s jinými způsoby vytápění (akumulační elektřina, solární zařízení) y Možnost kombinace radiátorů s podlahovým topením Zásobník Solární výměník Zásobník Typ Poloha 1 5 Poloha 2 6 Poloha 3 7 Poloha 4 8 Poloha RS Poloha S L max. délka elektrického topného tělesa 1 Průměr bez izolace 2 Průměr s izolací 100 mm Výška Výška s izolací 100 mm R sklopný rozměr bez izolace Max. pracovní tlak (bar) Max. pracovní teplota ( ) Plocha výměníku (m²) Objem výměníku (l) Max. pracovní tlak (bar) Objem (l) Hmotnost (kg) K200K K300K K400K K500K K800K K1000K K1500K K2000K K2500K K3000K K4000K K5000K S200K , S300K ,2 7, S400K , S500K ,8 11, S800K ,4 15, S1000K , S1500K ,6 23, S2000K ,2 23, S2500K ,2 27, S3000K ,2 27, S4000K S5000K , ENY NLEZNETE STR. 7

33 TTK /2013 TTK K 200 K /2013 TTK K 400 K K 500 K /2013 TTK S 200 K /2013 TTK S 300 K TTK /2013 TTK S 200 K / /2013 TTK S 400 K SS 500 K /2013 TTK HR, HRS F + B E F 2 + B E F Ln 2 65 w 204 L + B E F 64 w 198 L 14 Ln B E F 77 w 283 L 64 w 198 L 45 EL B E F 1 1 1/2 R /2 R + B E F 1 R R w 84 w 405 L L B E F 94 w S 3 7 RS B E F 94 w 3 EL EL S 3 RS L 488 L LEGEN 1 Stoupačka kotel ½" 2 Volně k dispozici ½" 3 Volně k dispozici ½" 4 Zpátečka topný okruh.. 1 ½" 5 Stoupačka topný okruh (radiátory) ½" 6 Stoupačka topný okruh (podlaha) ½" TTK K / TTK S 7 Zpátečka plynový, olejový a peletový kotel ½" 8 Zpátečka kotel na dřevo. 1 ½" 9 Snímač solárního systému nebo topení ½" S Stoupačka solár. syst " RS Zpátečka solár. syst " 1 Průměr bez izolace 2 Průměr s izolací LEGEN 1 Stoupačka kotel ½" 2 Volně k dispozici ½" 3 El. top. spirála (EL) ½" 4 Volně k dispozici ½" 5 Zpátečka top. okruh ½" 6 Stoupačka topný okruh (radiátory) ½" 7 Stoupačka topný okruh (podlaha) ½" 8 Zpátečka plynový, olejový a peletový kotel ½" TTK HR / TTK HRS 9 Zpátečka kotel na dřevo. 1 ½" 10 Snímač solárního systému, nebo topení ½" S Stoupačka solár. syst " RS Zpátečka solár. syst " 1 Průměr bez izolace 2 Průměr s izolací N Čerpadlo cirkul. nádrže.. ¾" F Studená pitná voda.... ¾" Teplá užitková voda.... ¾" M Hořčíková anoda KUMULČNÍ NÁRŽE TTK HR, TTK HRS kumulační nádrže TTK HR, HRS jsou vyrobeny z kvalitní oceli a slouží nejen k akumulaci vody pro vytápění, ale i na výrobu TUV s vnitřním smaltovaným zásobníkem. Model TTK HRS je navíc osazen jedním výměníkem pro připojení do solárního systému. Tyto typy nádrží mají zabudovanou hořčíkovou anodu v zásobníku TUV pro zvýšení odolnosti vůči korozi. V horní části je zabudován manuální odvzdušňovací ventil. TTK HR: 9 nátrubek G 1 ½", 6 nátrubek G ½" TTK HRS: 9 nátrubek G 1 ½", 6 nátrubek G ½", 2 nátrubek G 1" solární okruh Zásobník Solární výměník Vnitřní zásobník Zásobník Typ Poloha 1 6 Poloha 2 7 Poloha 3 L max. délka elektrického topného tělesa Poloha 4 8 Poloha 5 9 Poloha RS Poloha S 1 průměr bez izolace 2 průměr s izolací 100 mm Výška Výška s izolací 100 mm R sklopný rozměr bez izolace Max. pracovní teplota ( ) Max. pracovní tlak (bar) Plocha výměníku (m²) Objem výměníku (l) Max. pracovní tlak (bar) Objem (l) Max. pracovní teplota ( ) Max. pracovní tlak (bar) Objem (l) Hmotnost (kg) HR600K HR800K HR1000K HR1250K HR1500K HR2000K HRS600K ,8 11, HRS800K ,4 15, HRS1000K , HRS1250K , HRS1500K ,6 19, HRS2000K ,2 23, ENY NLEZNETE STR. 7 33

34 TTK TUV 500 K /2013 TTK + B E F TUVS 500 K /2013 TTK TUV, TUVS KUMULČNÍ NÁRŽE TTK TUV, TTK TUVS F kumulační nádrže TTK TUV, TUVS jsou vyrobeny z kvalitní oceli a slouží nejen k akumulaci vody pro vytápění, ale jsou navrženy pro rychlou přípravu TUV ve spirále. Model TTK TUVS je navíc osazen jedním výměníkem pro připojení do solárního systému. TTK TUV: 9 nátrubek G 1 ½ ", 5 Nátr. G ½", 2 nátrubek G 1 1/4 "- TUV TTK TUVS: 9 nátrubek G 1 ½ ", 5 nátrubek G ½", 2 nátrubek G 1 1/4 "- solární okruh, 2 nátrubek G 1" - TUV TEHNIKÉ PRMETRY VÝMĚNÍKU PRO TUV Materiál Nerez Vyhřívaná plocha 4,54 m 2 Objem 4,2 l Napojení ¾" Max. provozní tlak 10 bar LEGEN 1 Stoupačka kotel ½" 2 Volně k dispozici ½" 3 Elektrická topná spirála (EL) 1 ½" 4 Volně k dispozici ½" 5 Zpátečka topný okruh... 1 ½" 6 Stupačka topný okruh (radiátory) ½" 7 Stupačka topný okruh podlaha) ½" 8 Zpátečka plynový, olejový a Peletový kotel ½" 9 Zpátečka kotel na dřevo.. 1 ½" 10 Snímač solárního systému,... nebo topení ½" S Stupačka solár. syst " RS Zpátečka solár. syst " 1 Průměr bez izolace 2 Průměr s izolací F Studená pitná voda /4" Teplá úžitková voda /4" + B E F 92 w 474 L Ø 2 14 Ln 5x Rp 1 1/2 R 4x Rp 1/ Ø 1 Ø EL 10 3 EL S RS Ø 2 Ln 4x Rp 1 1/2 5x Rp 1 1/2 4x Rp 1 1/2 TTK TUV / TTK TUVS 14 R 20 2x Rp 1 4x Rp 1/ w 474 L TEHNIKÉ PRMETRY TYP TTK TUV, TTK TUVS Zásobník Solární výměník Zásobník Typ Poloha 1 6 Poloha 2 7 Poloha 3 (EL) L max. délka elektrického topného tělesa Poloha 4 8 Poloha 5 9 Poloha RS Poloha S 1 průměr bez izolace 2 průměr s izolací 100 mm Výška R sklopný rozměr bez izolace Minimální instalační výška Max. pracovní teplota ( ) Max. pracovní tlak (bar) Plocha výměníku (m²) Objem výměníku (l) Max. pracovní tlak (bar) Max. pracovní teplota ( ) Plocha výměníku TUV (m²) Objem (l) Hmotnost (kg) TUV500K , TUV600K , TUV800K , TUV1000K , TUV1250K , TUV1500K , TUV2000K , TUVS500K ,8 11, , TUVS600K ,8 11, , TUVS800K ,4 15, , TUVS1000K , , TUVS1250K , , TUVS1500K ,6 19, , TUVS2000K ,2 23, , ENY NLEZNETE STR. 8

35 TTK S 500 K /2013 TTK SS 500 K /2013 TTK S, SS STRTIFIKČNÍ KUM. NÁRŽE TTK S, TTK SS TTK S - Vychází z typu TTK K. Uvnitř zásobníku je instalován disk a stratifikační trouba, které umožňují vrstvení vody podle teploty. Tento konstrukční prvek zajišťuje různé teplotní vrstvy při vstupech, jakož i výstupech. TTK SS - Vychází z typu TTK S a TTK S. Je navíc osazena jedním výměníkem pro připojení do solárního systému. TTK S: 10 nátrubek G 1 ½ ", 5 nátrubek G ½" TTK SS: 10 nátrubek G 1 ½ ", 5 nátrubek G ½", 2 nátrubek G 1 "- solární okruh LEGEN: 1 Stúpačka kotel ½" 2 Volně k dispozici ½" 3 Elektrická topná spirála (EL) ½" 4 Volně k dispozici ½" 5 Zpátečka topný okruh ½" 6 Stoupačka topný okruh (radiátory) 1 ½" 7 Stoupačka topný okruh (podlaha) 1 ½" 8 Zpátečka plynový, olejový a peletový kotel ½" 9 Zpátečka kotel na dřevo ½" 10 Snímač solárního systému nebo topení ½" S Stoupačka solár. syst " RS Zpátečka solár. syst " SF Horní solární snímač ½" SU Spodní solární snímač ½" 1 Průměr bez izolace 2 Průměr s izolací TEHNIKÉ PRMETRY TYP TTK S, TTK SS + B E F 1 2 EL w 488 L 1 1 TTK S / TTK SS Zásobník Solárny výmenník Zásobník 14 2 Ln 5x Rp 1 1/2 R x Rp 1/ EL x Rp 1 1/2 R B E F 94 w 488 L Typ Poloha 1-6 Poloha 2-7 Poloha 3 L max. délka elektrického topného tělesa Poloha 4-8 Poloha 5-9 Poloha SU Poloha SF Poloha RS Poloha S 1 průměr bez izolace 2 průměr s izolací 100 mm Výška Výška s izolací 100 mm R sklopný rozměr bez izolace Max. pracovní teplota ( ) Max. pracovní tlak (bar) Plocha výměníku (m²) Objem výměníku (l) Max. pracovní tlak (bar) Objem (l) Hmotnost (kg) S500K S800K S1000K S1250K S1500K S2000K SS500K ,8 11, SS800K ,4 15, SS1000K , SS1250K , SS1500K ,6 23, SS2000K ,2 27, ELEKTRIKÁ TOPNÁ TĚLES K KUMULČNÍM NÁRŽÍM TTK Typ Specifikace élka spirály Použití pro typ K, S, TUV, TUVS, S, SS od objemu: HR, HRS od objemu: TH100 Elektrické topné těleso 2,4 kw / V s termostatem, G 6/4" 300 mm od 300 l od 600 l TH101 Elektrické topné těleso 3 kw / V s termostatem, G 6/4" 330 mm od 300 l od 600 l TH102 Elektrické topné těleso 4,5 kw / V s termostatem, G 6/4" 440 mm od 300 l od 600 l TH103 Elektrické topné těleso 6 kw / V s termostatem, G 6/4" 520 mm od 300 l od 600 l TH104 Elektrické topné těleso 7,5 kw / V s termostatem, G 6/4" 660 mm od 300 l od 600 l TH105 Elektrické topné těleso 9 kw / V s termostatem, G 6/4" 770 mm od 500 l od 800 l TH106 Elektrické topné těleso 12 kw / V s termostatem, G 6/4" 990 mm od l od l TH107 Elektrické topné těleso 2 kw / V s termostatem, G 6/4" 300 mm od 300 l od 600 l ENY NLEZNETE STR. 8 35

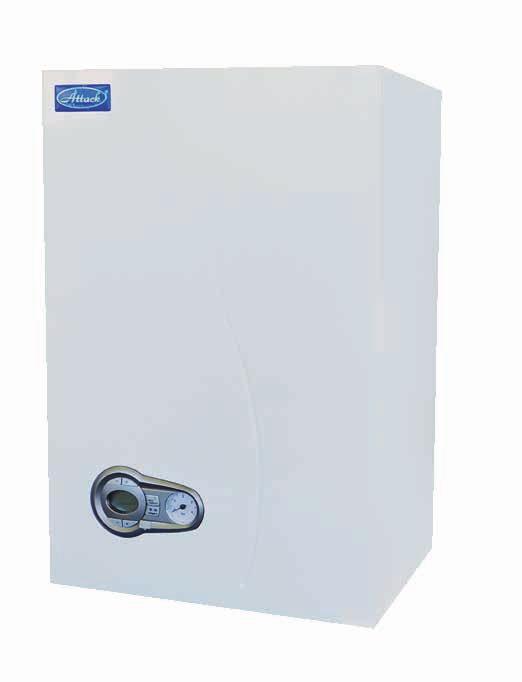

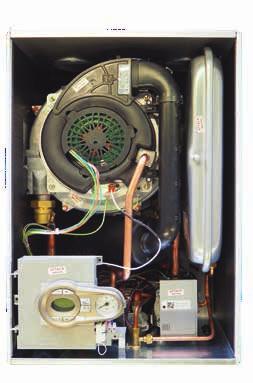

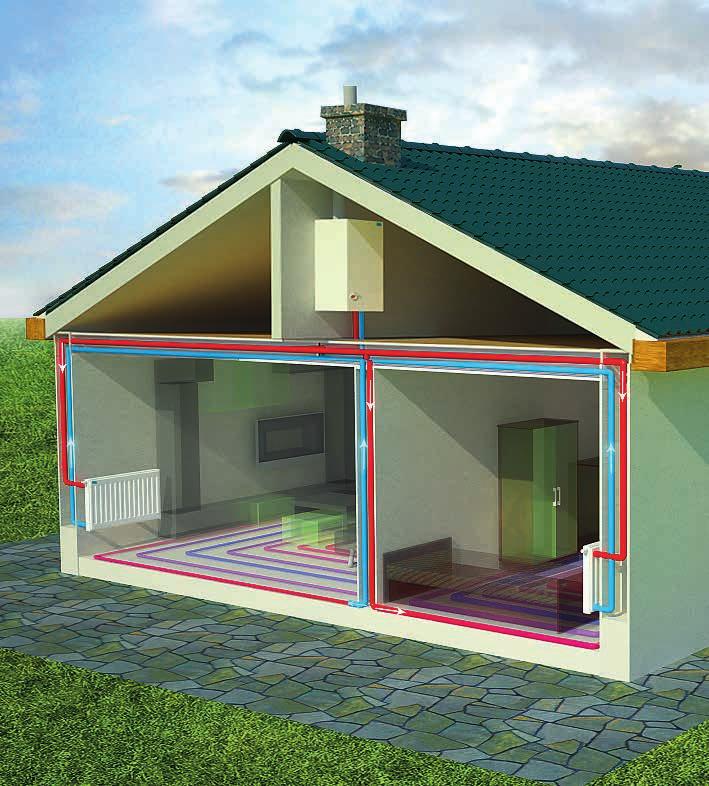

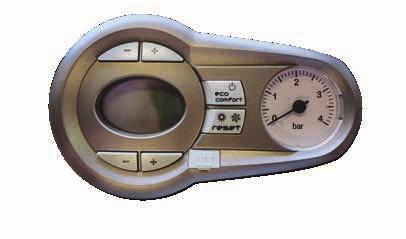

36 KONENZČNÍ KOTLE KONENZČNÍ KOTLE TTK PLUS Rada nástěnných kondenzačních kotlů TTK Plus je výsledkem dlouhodobého výzkumu společnosti TTK na základě dlouholetých zkušeností ze zahraničních trhů. y Elegantní kompaktní design, y nejmodernější integrované technologie, y mikroprocesorové řízení a autodiagnostika, y spolehlivá automatický provoz, y plynulá regulace výkonu, y intuitivní uživatelské ovládání, y ekvitermní regulace, y dálkové ovládání s obousměrnou komunikací OpenTherm y Eco / omfort ohřev teplé užitkové vody (TUV), y nízká spotřeba paliva (plynu), y vysoká účinnost a dlouhodobý ekologický provoz to všechno jsou vlastnosti, pro které si plynové kondenzační kotle TTK získávají zákazníky po celém světě. Ucelená nabídka kondenzačních kotlů TTK přináší optimální řešení pro každou aplikaci s garancí jednoduché instalace a kvalitního autorizovaného servisu. POPIS INTEGROVNÝH FUNKÍ ŘÍÍÍ ELEKTRONIK Všechny nabízené kotle TTK jsou vybaveny elektronickou řídící elektronikou s moderním mikroprocesorem používajícím PI modulaci výkonu, autodiagnostiku a optimalizaci provozních stavů, detekci a indikaci chybových hlášení pro garanci bezpečného a ekonomického provozu. EKVITERMIKÍ REGULE Po instalaci sady venkovního čidla může kotel TTK řídit svou funkci s teplotní kompenzací - plnohodnotnou ekvitermní regulací. To znamená, že bez nutnosti použití ovládacího tlačítka pro regulaci výstupní teploty, kotel automaticky přizpůsobuje výstupní výkon v závislosti na změnách venkovní teploty, což přináší značnou úsporu energie a navíc garantuje maximální komfort pro uživatele. PROTIMRZOVÁ OHRN Pokud teplota v kotli klesne pod 6, dojde k zapálení hořáku a je zapnuto čerpadlo. Tím se zařízení chrání proti poškození vlivem mrazu. Funkce je aktivní pouze pokud je kotel připojen na plyn a je pod el. proudem. FUNKE PROTI LEGIONELLE Legionella je pro TUV typická forma znečištění způsobené bakteriemi, které jsou obzvlášť nebezpečné lidskému zdraví. Tuto bakterii ničí ohřátí vody na teplotu vyšší než 60. Kotle TTK umožňují nejméně jednou za týden nahřátí vody v zásobníku TUV na 65 bez ohledu na uživatelské nastavení termostatu TUV. ŘÍZENÝ OBĚH ČERPL Všechny kotle TTK jsou vybaveny speciální funkcí, která umožňuje po každém zhasnutí hořáku všechno naakumulované teplo vzniklé tepelnou setrvačností výměníku posunout až do radiátorů ÚT. NTI-BLOKČNÁ OHRN FUNKIE ČERPL Pokud nedojde během 24 hodin k zapnutí čerpadla, automatika kotle ho zapne vždy na přibližně 5 sekund, aby nedošlo k jeho zablokování usazenými nečistotami (např. V letním období či během dlouhodobé nečinnosti). 36 ENY NLEZNETE STR. 9

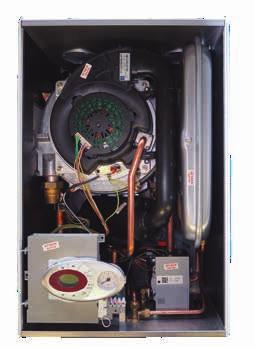

37 TTK KT Plus /2013 TTK KT Small Plus /2013 TTK KT PLUS, KT SMLL PLUS KONENZČNÍ KOTLE Nástěnný kondenzační kotel TTK KT Plus, TTK KT Small Plus s moderním designem, vybavený pokrokovou technologií, se zvýšenou spolehlivostí a kvalitou konstrukce. TTK KT Plus, TTK KT Small Plus je kondenzační kotel určený pro vytápění s možností ohřevu teplé užitkové vody v externím zásobníku TUV se směšováním a kondenzací s vysokým stupněm účinnosti a velmi nízkými emisemi, využívající zemní plyn nebo zkapalněný plyn, vybavený a řízený moderním ovládacím mikroprocesorovým systémem. Těleso kotle se skládá z nerezového lamelového výměníku, nerezového směšovacího hořáku vybaveného elektronickým zapalováním s ionizační kontrolou plamene, ventilátoru s modulovanými otáčkami a modulačního plynového ventilu. Kotel je určen pro zapojení ke externímu zásobníku teplé užitkové vody (doplňkový). PŘENOSTI KOTLŮ y Závěsný plynový kondenzační kotel y Plynulá elektronická modulace výkonu y Inteligentní ekvitermní regulace y Mikroprocesorové řízení y Uložení provozních dat v paměti (rozhraní P) y Přehledný digitální displej y utodiagnostika y Systém ovládání přípravy TUV EO / OMFORT y Nerezový hořák PREMIX y Ochrana proti zamrznutí y Ochrana proti zablokování čerpadla y Účinnost až 109% y Nerezový výměník y Inteligentní regulace OpenTherm y Možností připojení externího zásobníku na ohřev TUV y Příprava na připojení solárního zařízení TEHNIKÉ PRMETRY Parametr Jedn. TTK KT Plus KT Small Plus Maximální tepelný výkon ÚT kw 25 17,4 Minimální tepelný výkon ÚT kw 5,8 4 Maximální tepelný výkon ÚT (50/30 ) / (80/60 ) kw 26,5/24,5 18,5/17,0 Minimální tepelný výkon ÚT (80/60 ) kw 5,7 3,9 Tlak plynu napájení G20 mbar 20 Tlak plynu napájení G31 mbar 37 Třída emisí NO X 5 Objem vody v kotli ÚT litre 1,7 Max. / min. provozní tlak při vytápění bar 3/0,8 Třída účinnosti podle směrnice 92/42 EHS ««««Stupeň ochrany IP X5 Elektrické napětí V/Hz ~230/50 Elektrický příkon W Hmotnost prázdného kotle kg 28 Rozměry (Š V H) mm KONENZČNÍ KOTEL TTK s možností připojení zásobníku TUV POPIS 1. Tlačítko snížení nastavené teploty užitkové vody 2. Tlačítko zvýšení nastavené teploty užitkové vody 3. Tlačítko snížení nastav. teploty vody v topném zařízení 4. Tlačítko zvýšení nastav. teploty vody v topném zařízení 5. isplej 6. Tlačítko resetování chybových hlášení, volba režimu Léto / Zima, vstup do servisního menu 7. Tlačítko pro přepínání režimu Eco / omfort, zapnutí / vypnutí spotřebiče 8. Symbol užitkové vody 9. Indikace produkce teplé užitkové vody 10. Indikace režimu Léto 11. Zobrazení aktuální teploty (bliká během ochranné funkce výměníku) 12. Indikace režimu Eco (Economy) 13. Indikace funkce vytápění 14. Symbol vytápění 15. Indikace zapnutého hořáku a aktuálního výkonu (bliká během funkce ochrany plamene) 16. Servisní USB vstup 17. Tlakoměr ++ + B E F G 54 db kw ++ + B E F G 48 db 17 kw ENY NLEZNETE STR. 9 37

38 TTK KST Plus /2013 TTK KST PLUS KONENZČNÍ KOTEL Nástěnný kondenzační kotel TTK KST Plus s moderním designem, vybavený pokrokovou technologií, se zvýšenou spolehlivostí a kvalitou konstrukce. TTK KST Plus je kondenzační kotel s uzavřenou komorou, určený k vytápění a průtokový ohřev teplé užitkové vody se směšovačem s velmi vysokým stupněm účinnosti a velmi nízkým množstvím emisí využívající zemní nebo zkapalněný plyn, vybavený ovládacím mikroprocesorovým systémem. Těleso kotle se skládá z nerezového lamelového výměníku, nerezového směšovacího hořáku vybaveného elektronickým zapalováním s ionizační kontrolou plamene, ventilátoru s modulovanými otáčkami a modulačního plynového ventilu. PŘENOSTI KOTLE y Závěsný plynový kondenzační kotel y Plynulá elektronická modulace výkonu y Inteligentní ekvitermní regulace y Mikroprocesorové řízení y Uložení provozních dat v paměti (rozhraní P) y Přehledný digitální displej y utodiagnostika y Systém ovládání přípravy TUV EO / OMFORT y Nerezový hořák PREMIX y Ochrana proti zamrznutí y Ochrana proti zablokování čerpadla y Účinnost až 109% y Patentovaný nerezový výměník y Inteligentní regulace OpenTherm y Ohřev TUV v deskovém výměníku y 1 čerpadlo, trojcestný ventil TEHNIKÉ PRMETRY Parametr Jednotka TTK KST Plus Maximální tepelný výkon ÚT kw 25 Minimální tepelný výkon ÚT kw 5,8 Maximální tepelný výkon ÚT (50/30 ) / (80/60 ) kw 26,5/24,5 Minimální tepelný výkon ÚT (80/60 ) kw 5,7 Tlak plynu napájení G20 mbar 20 Tlak plynu napájení G31 mbar 37 Třída emisí NO X 5 Objem vody v kotli ÚT litre 1,7 Max. / min. provozní tlak při vytápění bar 3/0,8 Třída účinnosti podle směrnice 92/42 EHS ««««Průtok TUV Δt 25 l/min 15,5 Průtok TUV Δt 30 l/min 12,9 Stupeň ochrany IP X5 Elektrické napětí V/Hz ~230/50 Elektrický příkon W 100 Hmotnost prázdného kotle kg 29 Rozměry (Š V H) mm KONENZČNÍ KOTEL TTK s průtokovým ohřevem TUV POPIS 1. Tlačítko na snížení nastav. teploty užitkové vody 2. Tlačítko na zvýšení nastav. teploty užitkové vody 3. Tlačítko na snížení nastav. tepl. vody ve top. zař. 4. Tlačítko na zvýšení nastav. tepl. vody ve top. zař. 5. displej 6. Tlačítko obnovení původního nastavení - volba režimu Léto / Zima - volba "pohyblivou teplotou" 7. Tlačítko na přepínání režimu Economy / omfort - zap / vyp spotřebiče 8. tlakoměr B E F G 54 db 25 kw XL B E F G 38 ENY NLEZNETE STR. 9

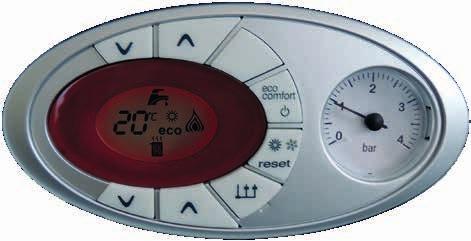

39 TTK KZT Plus /2013 TTK KZT PLUS KONENZČNÍ KOTEL Nástěnný kondenzační kotel TTK KZT Plus s moderním designem, vybavený pokrokovou technologií, se zvýšenou spolehlivostí a kvalitou konstrukce. TTK KZT Plus je kondenzační kotel s uzavřenou komorou určen k vytápění a ohřev teplé užitkové vody s vysokým stupněm účinnosti a velmi nízkou hodnotou emisí využívající zemní nebo zkapalněný plyn a je vybaven mikroprocesorovým systémem řízení. Těleso kotle se skládá z nerezového lamelového výměníku, nerezového směšovacího hořáku vybaveného elektronickým zapalováním s ionizační kontrolou plamene, ventilátoru s modulovanými otáčkami a modulačního plynového ventilu. Teplá užitková voda se produkuje pomocí 50 l nerezového zásobníku vody. PŘENOSTI KOTLE y Závěsný plynový kondenzační kotel y Plynulá elektronická modulace výkonu y Inteligentní ekvitermní regulace y Mikroprocesorové řízení y Možnost transformace na plyn LPG y Přehledný digitální displej y utodiagnostika y Systém ovládání přípravy TUV - EO / OMFORT y Nerezový hořák PREMIX y Ochrana proti zamrznutí y Ochrana proti zablokování čerpadla y Účinnost až 109% y Nerezový výměník y Inteligentní regulace OpenTherm y Integrovaný 50 l nerezový zásobník TUV y Bypass y Expanzní nádrž TUV - 2 l TEHNIKÉ PRMETRY Parametr Jednotka TTK KZT Plus Maximální tepelný výkon ÚT kw 25 Minimální tepelný výkon ÚT kw 5,8 Maximální tepelný výkon ÚT (50/30 ) / (80/60 ) kw 26,5/24,5 Minimální tepelný výkon ÚT (80/60 ) kw 5,7 Tlak plynu napájení G20 mbar 20 Tlak plynu napájení G31 mbar 37 Třída emisí NO X 5 Objem vody v kotli ÚT l 1,7 Objem TUV l 50 Třída účinnosti podle směrnice 92/42 EHS ««««Průtok TUV Δt 30 l/10 min 175 Průtok TUV Δt 30 l/hod 820 Stupeň ochrany IP X5 Elektrické napětí V/Hz ~230/50 Elektrický příkon W 100 Hmotnost prázdného kotle kg 56 Rozměry (Š V H) mm KONENZČNÍ KOTEL TTK se zabudovaným 50l nerezovým zásobníkem TUV POPIS 1. Tlačítko snížení nastavené teploty užitkové vody 2. Tlačítko zvýšení nastavené teploty užitkové vody 3. Tlačítko snížení nastavené teploty vody v topném zařízení 4. Tlačítko zvýšení nastavené teploty vody v topném zařízení 5. isplej 6. Tlačítko resetování chybových hlášení, volba režimu Léto / Zima, vstup do servisního menu 7. Tlačítko pro přepínání režimu Eco / omfort, zapnutí / vypnutí spotřebiče Symbol užitkové vody 9. Indikace produkce teplé užitkové vody 10. Indikace režimu Léto 11. Zobrazení aktuální teploty (bliká během ochranné funkce výměníku) 12. Indikace režimu Eco (Economy) 13. Indikace funkce vytápění 14. Symbol vytápění 15. Indikace zapnutého hořáku a aktuálního výkonu (bliká během funkce ochrany plamene) 16. Zapojení Service Tool 17. Tlakoměr ++ + B E F G 54 db 25 kw XL B E F G ENY NLEZNETE STR. 9 39

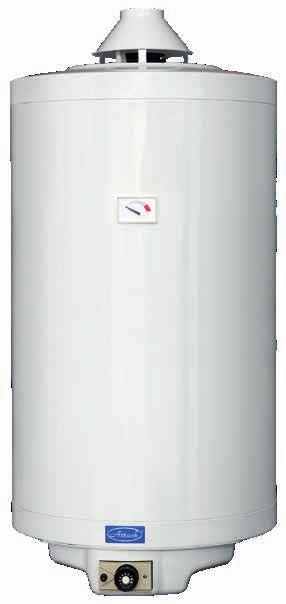

40 TTK PZO PLUS PŘÍMO OHŘÍVNÁ PLYNOVÉ ZÁSOBNÍKY TÚV TTK PZO 120 TTK PZO 150 L L + B E F + B E F kwh/annum GJ/annum db kwh/annum GJ/annum 15 db / /2013 Zařízení pracuje jako plynový zásobníkový ohřívač užitkové vody s připojením odvodu spalin do komína. Je provozován na zemní plyn. Zařízení se skládá z ocelové nádrže s keramickou vrstvou, vnějšího obalu s kvalitní tepelnou izolací, kombinované plynové armatury, plynového hořáku az příslušenství. PŘENOSTI ZÁSOBNIKŮ y Bezelektrická verze y Přímý ohřev y Vysoká účinnost y Ekologické spalování y Nízká hlučnost y Ekologické spalování pomocí nízkoemisního hořáku LOW NOx y Piezoelektrické zapalování y Vybavení spalinovým termostatem y okonalá tepelná izolace y Vysoká spolehlivost PRINIP ČINNOSTI Při uvedení ohřívače do provozu se zapálí zapalovací plamínek pomocí piezoelektrického zapalovače, od kterého se zapaluje plamen hlavního hořáku. Teplo vznikající spalováním plynu se odevzdává přes dno ocelové nádrže a spalinové trubice vodě v zásobníku. Zásobník vody je vybaven pojistkou proti zpětnému toku spalin (spalinový termostat), který v případě poruchy odvodu spalin zablokuje činnost ohřívače a přeruší přívod plynu do plynové armatury. Teplotu ohřívané vody si volí uživatel nastavením ovládacího knoflíku termostatu v rozsahu 30 až 70. Teplota vody je na takto nastavené hodnotě udržována automaticky. Její doohrievanie nastává buď po odebrání přibližně 20 l teplé vody, nebo při poklesu její teploty o 5. Parametr TTK PZO80PLUS TTK PZO120PLUS TTK PZO150PLUS Připojení odvodu spalin 80 mm 80 mm 80 mm Objem zásobníku 80 l 120 l 150 l Jmenovitý výkon spirály 4,7 kw 4,7 kw 4,7 kw Účinnost ohřívače 87 % 87 % 87 % Hmotnost ohřívače bez vody 38 kg 47 kg 56 kg oba ohřevu vody z 20 na min. 83 min. 104 min. Průměr výška mm mm mm 40 ENY NLEZNETE STR. 9

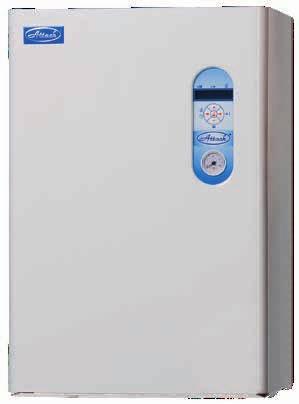

41 TTK ELETRI ESY /2013 TTK ELETRI EXELLENT /2013 TTK ELETRI NÁSTĚNNÉ ELEKTRIKÉ KOTLE Společnost TTK, s.r.o. představuje nástěnný elektrický kotel TTK ELETRI EXELLENT, který ve své konstrukci využívá prvky moderní technologie a designu. íky unikátním vlastnostem nového elektrického kotle můžete vytápět úsporně a přitom velmi komfortně. Tento kotel je určen k vytápění rodinných domů, budov a společných prostor s tepelnými ztrátami až do 22,5 kw. PŘENOSTI KOTLŮ y Moderní design, malé rozměry y Vysoká účinnost až 99% y Pohodlné nastavení a ovládání pomocí y Multifunkčního L displeje y Modul s relé oddělený od řídící jednotky y Bezhlučný provoz y Plynulá regulace výkonu - ekonomický provoz y Rotace topných tyčí zvyšující životnost kotle y Možnost použití kotle pro podlahové vytápění y Možnost ovládání kotle pomocí mobilního telefonu y Možnost ekvitermní provozu y Možnost připojení prostorového termostatu y Možnost připojení zásobníku pro ohřev TUV POPIS KOTLŮ Nástěnný elektrický kotel TTK ELETRI EXELLENT je určen k vytápění v otopných soustavách s nuceným oběhem a s možností ohřevu TUV v externím zásobníku. Ohřev topné vody probíhá v kotlovém tělese pomocí jednoho, dvou nebo tří topných těles o výkonu 7,5 kw. Každé topné těleso se skládá ze tří topných tyčí, každá o výkonu 2,5 kw. TEHNIKÉ PRMETRY Typ kotle Jedn. TTK ELETRI EXELLENT 8 Proces ohřevu je řízen řídící jednotkou přesnou PI regulací, což zajišťuje vysoce úsporný provoz díky minimalizaci překmitů teploty topné vody přes nastavenou teplotu. Špičková regulace umožňuje delší životnost kotle a zároveň snižuje provozní náklady. Samozřejmostí je řízení kotle pomocí prostorového termostatu. Kotel je možné použít pro ohřev nepřímo ohřívaného zásobníku, nebo jej ovládat pomocí Vašeho mobilního telefonu. Kotel TTK ELETRI ESY je určen k vytápění v topných soustavách s nuceným oběhem a tepelnými ztrátami do 7,5 kw (nízkoenergetické domy, byty a menší rekreační objekty). Mimo klasických topných systémů TTK ELETRI ESY může také sloužit jako záložní zdroj pro moderní systémy vytápění - ke kotlům TTK na biomasu (s tepelným čerpadlem, solární systémy, apod.). TTK ELETRI EXELLENT 15 TTK ELETRI EXELLENT 24 TTK ELETRI ESY 8 Jmenovitý tepelný výkon kw 7, ,5 7,5 Jmenovitý proud 3 12/ /1 36 Stupeň elektrického krytí IP Síťové napětí V 3 230/400 V + N + PE/50 Hz V + N + PE/50 Hz 3 230/400 V + N + PE/50 Hz 3 230/400 V + N + PE/50 Hz 3 230/400 V + N + PE/50 Hz V + N + PE/50 Hz Jmenovitý proud max / 1 x /1 40 Hlavní jistič elektroinstalace 3 16 / 1 x /1 40 Jmenovitý proud pojistky ovládání 0,315 0,315 Relé - elektrická životnost cyklov, 16, 250 V cyklov, 16, 250 V Vstup / výstup topné vody G ¾" vnější ¾" vnější Min. prac. přetlak topné soustavy bar 0,4 0,4 Max. prac. přetlak topné soustavy bar 3 3 Max. teplota topné vody Vodní objem celého kotle l 10,6 5,8 Účinnost při jmenovitém výkonu % expanzní nádoba l 8 není součástí kotle hmotnost kotle kg 36, ,5 19 Rozměry (Šířka Výška Hloubka) mm B E F G 36 db 08 kw ++ + B E F G 36 db 23 kw ENY NLEZNETE STR. 9 41

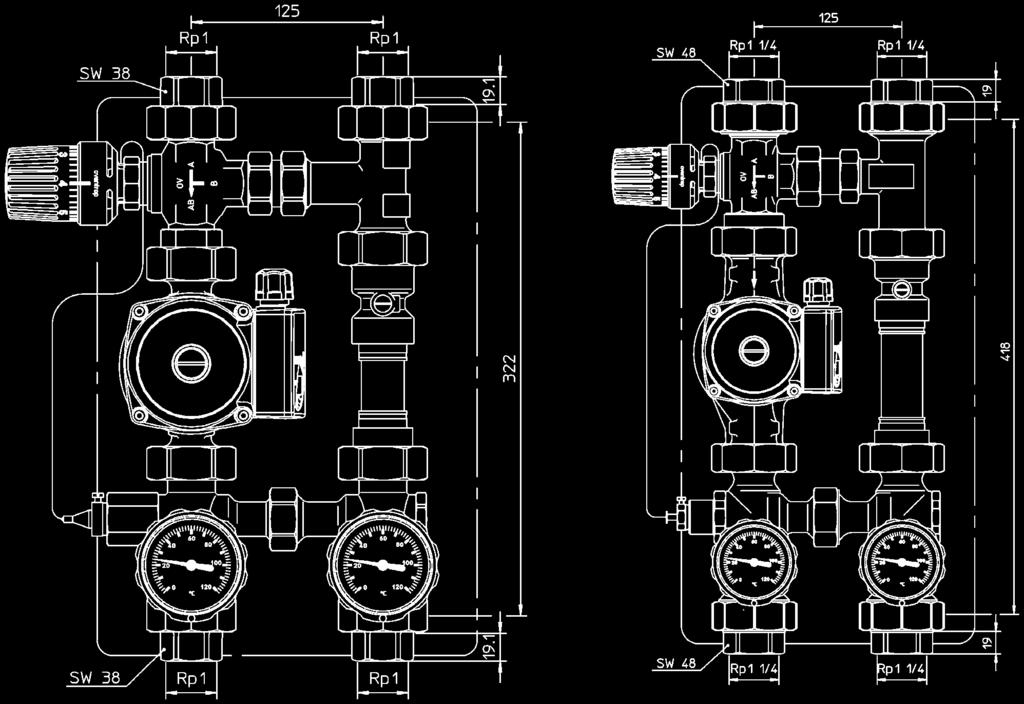

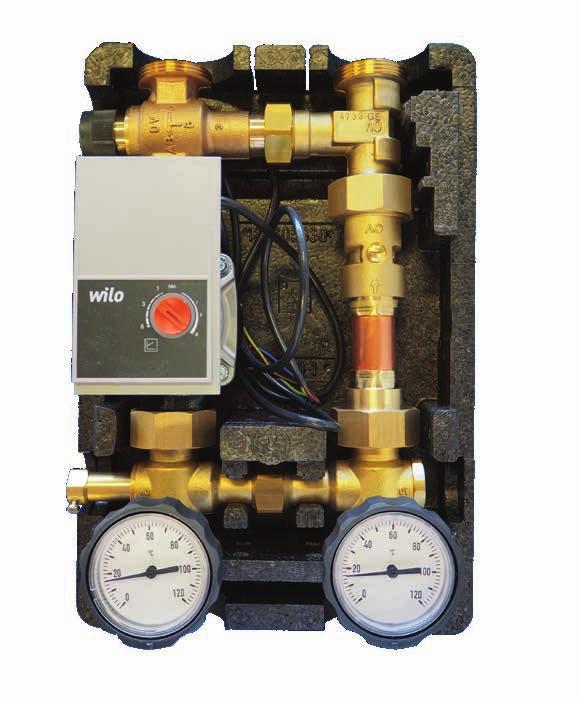

42 TTK - OVENTROP ZPŮSOB OHRNY ZVÝŠENÍ ŽIVOTNOSTI KOTLE Při nízké teplotě vratné vody (pod 50 ) vstupující do kotle, dochází na vnitřních ocelových stěnách kotle k tvorbě škodlivých kyselin, kondenzátu a dehtu, jejichž působením dochází k jejich poškozování. Vhodným řešením ochrany před tímto nepříznivým jevem a zároveň způsobem zvýšení životnosti kotle je použití směšovacího zařízení - Regumat TTK-OVENTROP. Instalací směšovacího zařízení se vytvoří kotlový a topný okruh. Směšovací zařízení TTK-OVENTROP při nastavení termostatické hlavice na 5-6 stupni udržuje teplotu vratné topné vody vstupující do kotle nad 65 a tím předchází možnosti poškozování ocelových stěn kotle. Směšovací zařízení TTK- -OVENTROP zaručuje výrazně delší životnost kotle. Regumat TTK-OVENTROP se skládá z trojcestného směšovacího ventilu, termostatické hlavice s kapilárou, bypassu, ventilu pro samotížnou cirkulaci (alt. Přirozenou cirkulaci), třístupňového oběhového čerpadla, uzavíracích ventilů, teploměrů a tepelné izolace. Výhoda tohoto řešení spočívá v kompaktnosti, jednoduchosti obsluhy a zaručené ochrany ocelového výměníku kotle. Regumat TTK-OVENTROP pro kotel: TTK model P, PX, SLX, WFB, WP, PEL, OMBI Pellet rozsah výkonu 15 35kW - použít model N25 TTK model P, PX, SLX, PEL, OMBI Pellet rozsah výkonu kW - použít model N32 REGUMT TTK-OVENTROP Světlost N25 N32 Max. tlak 10 bar 10 bar Max. teplota Hodnota KVS 3,9 5,3 Stavební výška izolace 365 mm 472 mm Šířka izolace 250 mm 250 mm Osová vzdálenost 125 mm 125 mm N25 N32 42 ENY NLEZNETE STR. 10

43 TTK TEH EKVITERMNÍ POKOJOVÉ REGULÁTORY Kód OT70 Název / Popis Pokojový termostat S-292 V3 Pokojový dvoustavový regulátor (3 mm sklo) Funkce: y Ovládání pokojové teploty y Týdenní program vytápění y Manuální program y Program den/noc y rátová komunikace chvilkové podsvícení displeje Vybavení: y Vestavěný pokojový snímač y Čelní panel z 3 mm skla y Baterie 2 1,5 V y ostupný v barvě bílé a černé * v případě chybějící specifikace objednávky bude barva vybraná náhodně OT71 Pokojový regulátor s RS komunikací S-296 Pokojový regulátor s RS komunikací (3 mm sklo) Funkce: y Ovládání pokojové teploty y Ovládání teploty kotle ÚT y Ovládání teploty TÚV y Zobrazení vnější teploty (ve spolupráci s modulem ventilu) y Ovládání směšovacího ventilu (dostupné jen s modulem ventilu) y Týdenní program vytápění y Rodičovský zámek y utomatická regulace jasu displeje Vybavení: y Grafický displej y Čelní panel z 3 mm skla y Vestavěný pokojový snímač y Vestavěný snímač jasu y Komunikační RS kabel k regulátoru kotle Spolupracuje pouze s regulátory s RS komunikací: S-37RS, S-48, S-480, S-880zPI, S-407N, (OT76 S-408N), S-409N, (OT75 S-431N) OT72 Pokojový regulátor s RS komunikací S-280 Pokojový dvoustavový barevný regulátor Funkce: y Ovládaní pokojové teploty y Funkce budíku y Funkce kalendáře y Funkce kontroly přístupu na základě PIN kódu y Funkce nastavení jasu displeje den a noc y 6 režimů provozu: y režim manuálního nastavení teploty, y režim den/noc, y režim událost y režim dovolené y režim proti zamrzání y týdenní program Vybavení: y Barevný dotykový displej 4,3" y Vestavěný pokojový snímač y Vysílač prováděcí modul (komunikace) OT73 GSM modul S-65 GSM MOUL Funkce: y Spolupráce s regulátory s RS komunikací y Kontrola teplot snímačů pomocí zpráv SMS y Oznámení SMS a telefonické (příchozí hovor) o alarmech kotle y Možnost změny zadaných teplot pomocí mobilního telefonu y Ochrana modulu autorizačním kódem Vybavení: y Vysílač y Komunikační kabel RS pro regulátor kotle y nténa GSM Kód Název / Popis OT74 Internet modul S-505 Modul Ethernet Funkce při spolupráci s novějšími regulátory: y álková kontrola činnosti kotle pomocí internetu y Zobrazení všech zařízení topné soustavy y Možnost změny všech parametrů hlavního regulátora (při zachování struktury a posloupnosti menu) y Zobrazení historie teplot y Zobrazení historie události (alarmů a změn parametrů) y Možnost vytvoření libovolného množství hesel (s různými právy menu, události, statistika) y Změna zadané teploty na pokojovém regulátoru y Možnost ovládání množstva modulů z jednoho administrativního místa y ové upozornění o alarmech y odatečná možnost upozornění SMS o alarmech (nutný abonent) OT75 OT76 Funkce při spolupráci se staršími regulátory: y álková kontrola činnosti kotle pomocí internetu y Grafické rozhraní s animací na displeji domácího počítače y Možnost provést změny zadaných teplot tak pro čerpadla, jako i pro směšovací ventily y Možnost provést změny zadaných teplot na pokojovém regulátoru RS y Zobrazení teploty na snímačích y Zobrazení historie teplot y Zobrazení historie a druhu alarmu Verze pro mobilní zařízení ke stažení na Google Play Regulátor 1 směšovacího ventilu S-431N Regulátor pro topné systémy Funkce: y Souvislé ovládání 3- a 4-cesta ventilu y Ovládání činnosti čerpadla ventilu y Možnost ovládání dvou ventilů pomocí přídavných modulů S-61 v4 a S-431N y Ochrana teploty zpátečky y Ekvitermní a týdenní ovládání y Možnost připojení pokojového regulátoru s RS komunikací (náhled a změna teplot hlavního regulátoru) nebo s běžnou komunikací (dvoustavový - zap / vyp.) Vybavení: y L displej y Snímač teploty ventilu y Snímač teploty zpátečky y Ekvitermní čidlo (venkovní teploty) y Plášť vyrobený z vysoce kvalitních materiálů odolných vůči vysokým a nízkým teplotám * ostupný i ve verzi s multifunkčním otočným knoflíkem Regulátor 2 směšovacích okruhů a TUV S-408N Regulátor pro topné systémy (obsluha 2 pohonů ventilu) Funkce: ynepřetržité ovládání dvěma směšovacími ventily, dvěma čerpadly ventilů, ovládání čerpadla TUV, ovládání dvou beznapěťových konfigurovaných výstupů, dvou napěťových výstupů y Má funkci ochrany teploty zpátečky, ekvitermní a týdenní ovládání, spolupracuje se dvěma pokojovými regulátory s obyčejnou komunikací (dvoustavový zap./vyp.) a s pokojovým regulátorem RS komunikací (náhled a změna teplot hlavního regulátoru) Vybavení: y Velký, barevný, dotykový L displej, y 5 snímačů teploty pro libovolnou konfiguraci y Ekvitermní senzor (venkovní teploty) y Plášť vyrobený z vysoce kvalitních materiálů odolných vůči vysokým a nízkým teplotám ENY NLEZNETE STR
