On-line datový list VT18-2P4420S02 V18 VÁLCOVÉ OPTOELEKTRONICKÉ SNÍMAČE

Transkript

1 On-line datový list VT18-2P4420S02 V18

2 A B C D E F H I J K L M N O P Q R S T Objednací informace Typ Výrobek č. VT18-2P4420S Další provedení přístroje a příslušenství Obrázek je pouze ilustrační Technická data v detailu Vlastnosti Princip senzoru/ detekce Reflexní světelný snímač, Energeticky Provedení pouzdra (výstup světla) Válcový Délka pouzdra 96 mm Průměr závitu (pouzdro) M18 x 1 Optická osa Radiální Snímací vzdálenost max. 2 mm mm Snímací dosah 3 mm mm Druh světla Infračervené světlo Vysílač světla LED dioda Vlnová délka 880 nm Nastavení Žádné Snímaný materiál s odrazivostí 90 % (vztaženo ke standardní bílé podle normy DIN 5033). Průměrná životnost: h při TU = +25 C. Mechanika/elektrika Napájecí napětí 10 V DC V DC Zbytkové vlnění 10 % Odběr proudu 30 ma 3) 3) 4) 5) 6) 7) 2 Mezní hodnoty. Nesmí přesáhnout horní ani dolní mez tolerance Uv. Bez zatížení. Doba průchodu signálu s odporovou zátěží. Při poměru světla a tmy 1:1. B = vstupy a výstupy chráněné proti přepólování. D = výstupy chráněné vůči nadměrnému proudu a zkratu. On-line datový list :13:42 Omyly a změny vyhrazeny

3 Spínací výstup PNP Způsob spínání Spínání na světlo/tmu Napětí signálu PNP HIGH/LOW Cca UV 1,0 V / 0 V Výstupní proud Imax. 100 ma Doba odezvy 5 ms 4) Spínací frekvence 100 Hz 5) Druh připojení Konektor M12, 4pinový Ochranné okruhy B 6) D 7) Třída ochrany III Hmotnost 120 g Speciální produkt Materiál pouzdra Kov, Mosaz, poniklovaná Materiál, Optika Plast, PMMA Krytí IP67 Teplota okolí provoz 25 C C UL-File č. NMFT2.E ) 4) 5) 6) 7) Mezní hodnoty. Nesmí přesáhnout horní ani dolní mez tolerance Uv. Bez zatížení. Doba průchodu signálu s odporovou zátěží. Při poměru světla a tmy 1:1. B = vstupy a výstupy chráněné proti přepólování. D = výstupy chráněné vůči nadměrnému proudu a zkratu. Klasifikace ECl@ss 5.0 ECl@ss ECl@ss 6.0 ECl@ss 6.2 ECl@ss 7.0 ECl@ss 8.0 ECl@ss 8.1 ECl@ss 9.0 ETIM 5.0 EC ETIM 6.0 EC UNSPSC :13:42 On-line datový list Omyly a změny vyhrazeny 3

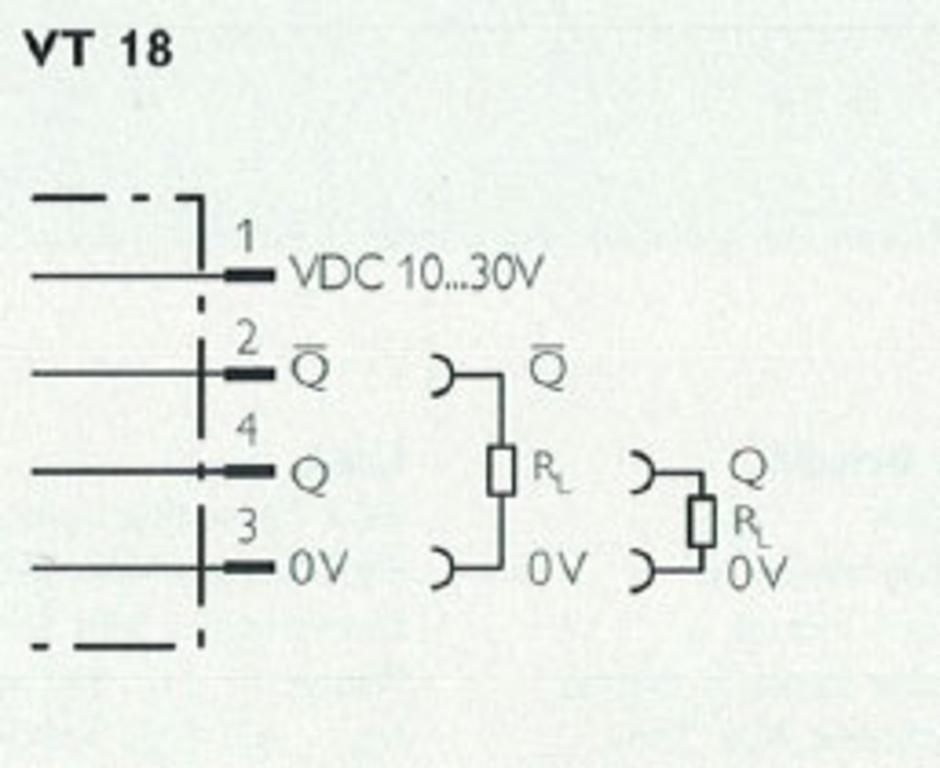

4 A B C D E F H I J K L M N O P Q R S T Schéma zapojení Cd-196 Výkres (Rozměry v mm) 4 On-line datový list :13:42 Omyly a změny vyhrazeny
