1 KTLOG technické informace - zaměření - montáž V

2 OSH Všeobecné informace Látkové žaluzie Plisé základní ceníkové sestava - příplatky - technické informace TYPY SKUPINY LÁTEK 5 POČET OVLÁDCÍCH PROVÁZKŮ 5 TYPY MODELŮ - technické informace ZMĚŘENÍ ZMĚŘENÍ PRO STŘEŠNÍ OKN 13 MONTÁŽ 14 STRN 1

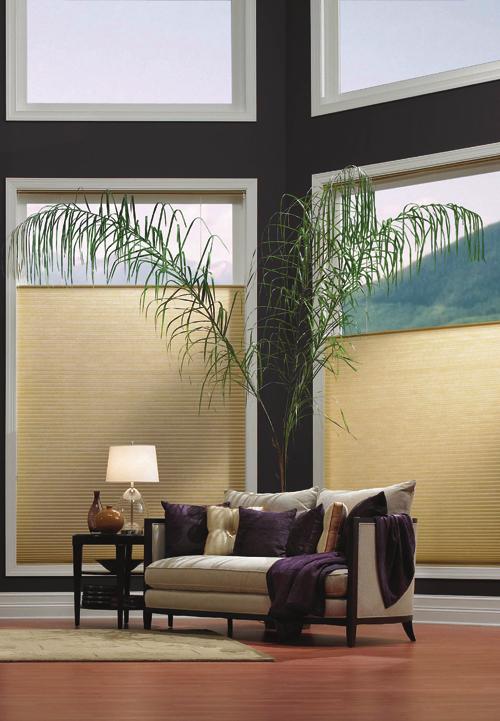

3 Všeobecné informace - Ceny uvedené v ceníku jsou bez montáže za měrnou jednotku. - Všechny ceníky jsou bez DPH. - Pro stanovení ceny platí nejbližší vyšší rozměr (k tabulkovému údaji). - Rozměry v tabulkách jsou uváděny v milimetrech, plošné rozměry v m2. - V objednávkách se jako první rozměr uvádí šířka, jako druhý výška. - Záruční lhůta na výrobky je 2 roky. Záruka se nevztahuje na závady způsobené špatnou montáží, nesprávným užitím nebo nesprávným používáním výrobku. - Objednávky do výroby zadávejte v objednávkových formulářích. Při reklamaci nebude případná chyba zadání objednávky jinou formou uznána. - Termín dodání 3 týdny, provedení RL a imitace 4 týdny, atypy (šikmina, oblouk, půloblouk, kruh) 4-5 týdnů. Venkovní žaluzieplisé Látkové žaluzie LÁTKOVÉ ŽLUZIE PLISÉ Žaluzie Plisé představují velmi efektivní, dokonalý a moderní způsob zastínění. Materiálem pro stínění je speciální plisovaná látka. Díky své univerzálnosti a široké škále barev látek je Plisé vysoce estetickým doplňkem každého moderního interiéru. STRN 2

4 ZÁKLDNÍ CENÍKOVÁ SESTV SYSTÉMY: 11, 41 REVNÉ PROVEDENÍ PROFILŮ: bílá (RL 9003), béžová (RL 1014), hnědá (RL 8017), stříbrná (RL 9006) REVNÉ PROVEDENÍ KRYTEK: bílá, béžová, hnědá, šedá, zlatý dub STNDRDNÍ PROFIL: 20x13 mm, extrudovaný hliníkový profil ZESÍLENÝ PROFIL: 22x19 mm, extrudovaný hliníkový profil VELKÝ PROFIL: 27x42 mm, extrudovaný hliníkový profil, pouze při elektrickém pohonu LÁTK: 100% polyester, šířka plis 20 mm : madlo, provázek s brzdou PŘÍPLTKY PROFIL: lakování dle RL, zlatý dub, ořech PROVEDENÍ: provedení den a noc - 31, 34, 82 (dva modely 11) SYSTÉM: 20, 21, 42, 49, 50, 51, 61, 62, O 10, O 11, O 28, O 29, O 43, O 45, D 11, D 21, D 41, P 10, P 61, P 62 VODÍCÍ LIŠTY: pro střešní okna (D 11, D 21, D 41) : motor (jen O 10, D 11 a P 10) Somfy - LW ,4 Nm nebo LW ,8 Nm - napájení pohonu síťovým adaptérem (24V DC) - Tilt & Lift 25 RTS Central 12 V - napájení pohonu bateriemi, případně síťovým adaptérem Volba typu profilu je závislá na technických parametrech žaluzie. Na vyžádání zákazníka mohou být modely 21, 82, 34 a 62 vyrobeny kompletně na zesíleném profilu. Modely 41 a D 41 se standardně vyrábí na zesíleném profilu. V případě lakování do RL budou krytky dodány dle uvážení výrobce nebo dle přání zákazníka. - RL (8017) - RL (1014) - RL (9006) - RL (9003) Konstrukce látkové žaluzie plisé Obr. 1 standardní profil 20 x 13 mm LEGEND horní profil 2 - spodní profil 3 - krytky 4 - ovládání 5 - držáky provázků 6 - provázek Obr. 2 zesílený profil 20 x 19 mm 5 STRN 3 2 6

5 TECHNICKÉ INFORMCE REVNÉ SLDĚNÍ: arva profilů: bílá, béžová, hnědá, stříbrná, zlatý dub, ořech arva krytek: bílá, béžová, hnědá, šedá, zlatý dub (pro barvu ořech je barva krytek hnědá) arva provázků: ladí se tak, aby byla co nejblíže barvě látky arva držáků upevňující provázky: sladěny s barvou profilu arva ovládání: bílá, béžová, hnědá, šedá, zlatý dub (barva ořech - úchyt v barvě hnědé) MONTÁŽ: Uchycení profilů: standardní uchycení je pomocí klipu v barvě profilu (profil ořech má klipy hnědé) Dodatkové možnosti uchycení: montážní úhelník pro montáž na rám okna - 5 barev držák bezinvazivní montáže - barva bílá a hnědá : Madlo: modely, D, P Provázek s brzdou: modely O Motor: jen modely O 10, D 11 a P 10 U žaluzií, které jsou umístěny ve větších výškách, je možné objednat prodloužené ovládání (pouze ovládání madlem). Jsou dostupné 4 rozměry prodloužení pouze v bílé barvě mm, mm, 1 mm, mm. Není možné prodloužení upravovat na konkrétní rozměr. Zákazník uvede v objednávce délku prodloužení. RETCE PROFILU V DRŽÁKU UPEVŇUJÍCÍ PROVÁZEK STRN 4

6 ŠÍŘK LÁTKY (mm) TYPY LÁTEK Cortina 7750, 7805, 7818, 7821, Siena Florence, Formosa, Nuevo II Nuevo I 0951, 0952, 0953 ndria, Cortina 2700, Nuevo I 0425, 0430, 0941, Sala Cortina 9030, Nuevo I 1341, 2062, 4801, 4803 Nuevo I 5483, 5484 Cortina 7693, 7694, 7695, 7699, 7701, Fiore SKUPINY LÁTEK Skupina 0 Skupina 1 Skupina 2 Skupina 3 Skupina 4 FIORE FLORENCE SIEN NDRI CORTIN FORMOS NUEVO I NUEVO II CORTIN SL NUEVO I NUEVO I 7220, 7234, 7235, 7236, 7242, 10432, 10456, 10457, 10458, 10459, 104, , 12371, 12372, 12381, 12382, 141, 14161, 14163, 15200, 15201, 19178, , 7869, 7870, 7871, 7872, 7873, 7874, 7875, 7876, , 6737, 7430, 7433, 7434, 7436, 10436, 10438, 10466, 10467, 10468, , 7693, 7694, 7695, 7699, , 5176, 5178, 5930, 7006, 7008, 7011, 7040, 7078, 7079, 7101, , 2276, 2294, 2295, 4139, 4140, 5722, 6715, 8134, 9125, 9154, , 7805, 7818, 7821, , 7639, 7640, 7641, 7642, 7643, 7644, 7646, 10240, 10241, 10242, , 0430, 0951, 0952, 0953, 1341, 4801, , 5483, 5484 POČET OVL. PROVÁZKŮ JEJICH VZDÁLENOST OD OKRJE LÁTKY Šířka žaluzie v mm Počet otvorů pro provázky Vzdálenost od okraje látky v mm MODELY O (vyjímka pro modely O43, O45 - možnost přidání 1 nebo 2 dodatkových otvorů) MODELY D, P Počet ovládacích provázků a jejich vzdálenost od okraje látky je závislá na šířce žaluzie nebo typu modelu. STRN 5

7 TYPY MODELŮ Svislá okna a dveře Volně visící Ovládaní látky shora dolů pomocí provázku s brzdou. Max. rozměr 2200 x 2 mm nahoru pomocí provázku s brzdou. Max. rozměr 2200 x 2 mm Ovládaní látky shora dolů pomocí provázku bez brzdy. Max. rozměr 2200 x 2 mm Max. úkos 0-50 Ovládaní látky shora dolů pomocí provázku bez brzdy. Max. rozměr 2200 x 2 mm Max. úkos 0 - Provázek oční vedení v lanku DÉLK OVLÁDCÍHO Výška žaluzie v mm Delká ovládacího provázku v mm <=2200 >3000 Délka ovládacího provázku je závislá na výšce žaluzie. Jiná délka provázku je možná na vyžádání zákazníka. Ovládaní látky shora dolů pomocí provázku s brzdou. klipu na profil a klipu na provázek. Max. rozměr 2200 x 2 mm nahoru pomocí provázku s brzdou. klipu na profil a klipu na provázek. Max. rozměr 2200 x 2 mm Ovládaní látky shora dolů pomocí madla. klipu na profil a klipu na provázek. Max. rozměr 1 x 2 mm Max. rozměr 1 x 2 mm klipu na profil a klipu na provázek. Max. rozměr 1 x 2 mm klipu na provázek. Max. rozměr 1 x 2 mm nahoru den a noc pomocí madla. klipu na profil a klipu na provázek. Max. rozměr 1 x 2 mm nahoru den a noc pomocí madla. klipu na provázek. Max. rozměr 1 x 2 mm nahoru den a noc pomocí madla. klipu na provázek. Max. rozměr 1 x 2 mm klipu na profil a klipu na provázek. Max. rozměr 1 x 2 mm Max. úkos 0-50 Strešní okna oční vedení v lanku Madlo STRN 6

8 Svislá okna a dveře oční vedení v lanku Ovládaní látky úkos zespoda Max. rozměr 1 x 2 mm Ovládaní látky úkos zespoda klipu na profil a klipu na provázek. Max. rozměr 1 x 2 mm Madlo ez bočního vedení Ovládaní látky půloblouk zespoda nahoru pomocí madla, bez vedení. Max. rozměr 800 x 800 mm Ovládaní látky oblouk zespoda nahoru pomocí madla, bez vedení. Max. rozměr 10 x 800 mm nahoru pomocí madla, bez vedení. klipu na provázek. Max. průměr 800 mm Strešní okna oční vedení v lanku Ovládaní látky shora dolů pomocí madla. Montáž mezi zasklívací lišty pomocí Možnost použití krycích lišt. Max. rozměr 1 x 2 mm Madlo Montáž mezi zasklívací lišty pomocí Možnost použití krycích lišt. Max. rozměr 1 x 2 mm Ovládaní látky shora dolů i zespoda klipu na provázek. Možnost použití krycích lišt. Max. rozměr 1 x 2 mm Stropní okna a zimní zahrady oční vedení v lanku Ovládaní látky shora dolů pomocí madla. Max. rozměr x 3000 mm Ovládaní látky úkos zespoda Max. rozměr 1 x 2 mm Min. šířka 100 mm Ovládaní látky úkos zespoda Max. rozměr 1 x 2 mm Min. šířka 100 mm Madlo U maximálních rozměrů záleží na typu modelu a šířce látky. Plisé překračující uvedený maximální rozměr bude vyrobeno bez záruky. STRN 7 možnost ovládání motorem

9 TECHNICKÉ INFORMCE O 10, O cca 50 cca cca 80 cca 90 cca 100 O 11 O 10, O 11 S EM O 10, O 11 O 28, O cca 50 cca 80 cca 90 cca 100 cca 110 O 28, O 29 S EM O 28, O 29 O cca cca 80 cca 90 cca 100 cca 110 O 10, O 11 O 29 O 28, O 29 PROVÁZEK PROVÁZEK O 11 11, 41 11, 41 S EM 11, 41 11, 41 Maximální plocha pro 41 je 2 m2. 20, 21 profil 13mm / 19mm 1 2 cca 80 / 100 cca 90 / 110 cca 100 / 120 cca 110 / 130 cca 120 / , 21 S EM 20, profil 13mm / 19mm 1 2 cca 80 / 100 cca 90 / 110 cca 100 / 120 cca 110 / 130 cca 120 / , STRN 8

10 TECHNICKÉ INFORMCE profil 13mm / 19mm 1 2 cca 80 / 100 cca 90 / 110 cca 100 / 120 cca 110 / 130 cca 120 / , 34 S EM 31, cca 31, 34 31, 34 S EM cca S EM , 51 O 43, O 45 O 43, O 45 S EM O 43, O 45 O 43, O 45 PROVÁZEK cca cca 80 cca 90 cca 100 cca 110 STRN 9 42 S EM

11 TECHNICKÉ INFORMCE 61, / 62 cca 50 / cca / 70 / 80 cca 80 / 90 cca 90 / 100 cca 100 / , 62 S EM 62 61, D 41 D cca cca 80 cca 90 cca 10 D 11, D D 11 / D 21 / 80 cca 80 / 90 cca 90 / 100 cca 100 / 110 cca 110 / 120 D 11, D 21 S EM D 11, D cca cca 80 cca 90 cca 100 cca 110 P 10 P 10 P 10 S EM P 61, P cca cca 80 cca 90 cca 100 P 61, P 62 S EM P 61, P 62 STRN 10

12 - ZMĚŘENÍ ZMĚŘENÍ MEZI ZSKLÍVCÍ LIŠTY Při zaměření mezi zasklívací lišty, je potřeba udat všechny světlé rozměry mezi zasklívacími lištami. Tyto rozměry budou brány jako výrobní. C C D C C D C 1 E D = průměr Typy, které mají ukončení látky rovnoměrně s koncem profilu: O 10, O 28, O 43, O 45, 11, 20, 21, 41, 61, 62, P 10, P 61, P 62 3,5 mm Typy, které mají ukončení látky o 3,5 mm od okraje profilu: O 11, O 29 1,5 mm Typy, které mají ukončení látky o 1,5 mm od okraje profilu: 31, 34, 82, D 11, D 21, D 41 STRN 11 D

13 ZMĚŘENÍ PŘI MONTÁŽI MEZI ZSKLÍVCÍ LIŠTY S EM TROJSKLO M: 5:1 M: 5:1 5 Výška zaměření Výška zaměření PLISÉ 5 ŠÍŘK PLISÉ Při použití klipu se jako výrobní rozměr počítá výška zaměření - 5 mm. Pokud se klip použije na obou stranách, tak - 10 mm. ZMĚŘENÍ PŘI MONTÁŽI N KŘÍDLO ( S EM) 2 M: 5:1 ŠÍŘK PLISÉ Výška zaměření PLISÉ Při použití úhelníku se jako výrobní rozměr počítá výška zaměření - 2 mm. Pokud je úhelník s klipem, tak - 7 mm. Pokud se úhelník použije na obou stranách, tak - 4 mm. Pokud se použije na obou stranách úhelník s klipem, tak - 14 mm. ZMĚŘENÍ PŘI MONTÁŽI N KŘÍDLO POMOCÍ HO U C M: 5: mm 7,5 ŠÍŘK PLISÉ Výška zaměření PLISÉ C Při použití bezinvazivního úchytu se jako výrobní rozměr počítá výška zaměření - 7,5 mm. Pokud je bezinvazivní úchyt s klipem, tak - 12,5 mm. Pokud se bezinvazivní úchyt použije na obou stranách, tak - 15 mm. Pokud se použije na obou stranách bezinvazivní úchyt s klipem, tak - 25 mm. STRN 12

14 - ZMĚŘENÍ ZPŮSO ZMĚŘENÍ PROVEDENÍ MONTÁŽE VODÍCÍ LIŠTY DO STŘEŠNÍCH OKEN: ZMĚŘENÍ ŠÍŘKY ZMĚŘENÍ VÝŠKY 30, Do objednávky je potřeba zadat také výrobce oken. STRN 13

15 MONTÁŽ N KŘÍDLO - MONTÁŽ N KŘÍDLO - S EM MONTÁŽ DO KŘÍDL - S EM Při montáži pomocí klipů je potřeba odečíst od výšky () 10 mm (5 mm horní profil, 5 mm dolní profil). DRŽÁKY: do 0 mm S EM 2 ks držáků nad 1 mm 3 ks držáků PRODLOUŽENÍ V případě potřeby více držáků je nutné tento požadavek napsat do objednávky. STRN 14

16 - ZMĚŘENÍ REKLMCI NEPODLÉHJÍ - rozdíly v rozměrech spadající do výrobních tolerancí - rozdíly způsobené chybným zadáním objednávky - závady způsobené špatnou montáží - závady způsobené montáží do nevyhovujícího prostředí - závady, na které byl zákazník upozorněn (nadrozměry, podrozměry, výrobní tolerance apod.) - rozdíly v odstínech látek, profilů a ostatních komponentů u zakázek, které jsou vyráběny na více částí, tj. s různými termíny dodání - rozdíl v odstínu látek při větších objemech v dané barvě - závady způsobené nesprávným užitím nebo nesprávným používáním výrobku - závady způsobené mechanickým poškozením ze strany uživatele - plisé žaluzie jsou určeny k zastínění nikoliv k zatemnění, tato skutečnost také nepodléhá reklamaci Při mytí oken žaluzie sundávejte, aby nedošlo k jejich poškození. STRN 15
