Lesnický naviják IGLAND 6002 Pronto TL IGLAND 9002 Maxo TL

Transkript

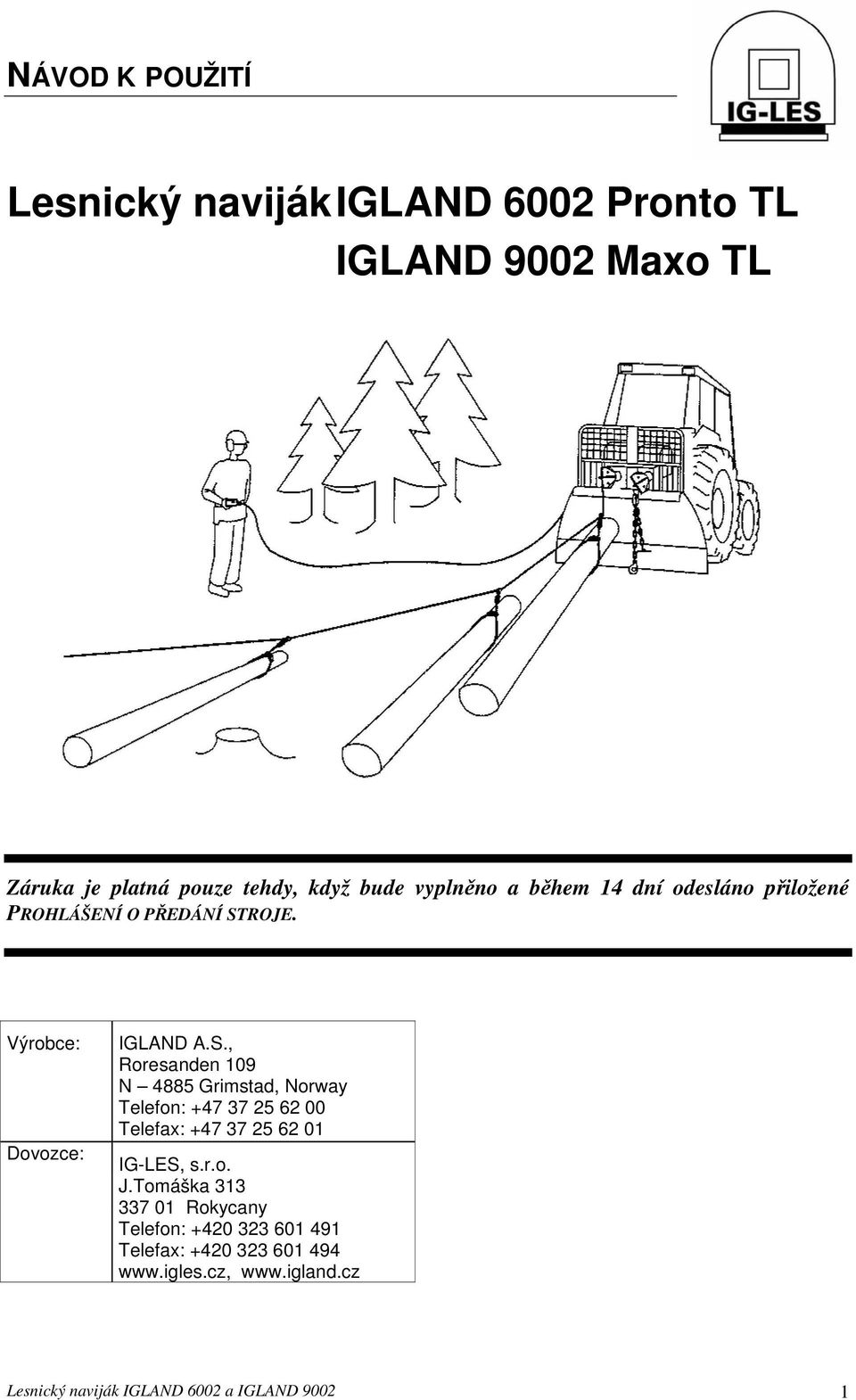

1 NÁVOD K POUŽITÍ Lesnický naviják IGLAND 6002 Pronto TL IGLAND 9002 Maxo TL Záruka je platná pouze tehdy, když bude vyplněno a během 14 dní odesláno přiložené PROHLÁŠENÍ O PŘEDÁNÍ STROJE. Výrobce: Dovozce: IGLAND A.S., Roresanden 109 N 4885 Grimstad, Norway Telefon: Telefax: IG-LES, s.r.o. J.Tomáška Rokycany Telefon: Telefax: Lesnický naviják IGLAND 6002 a IGLAND

2 OBSAH Návod k použití Bezpečnostní předpisy pro práci s navijákem Popis navijáků Technická data navijáků Montáž navijáku na traktor Návod k použití Údržba navijáku Skladování navijáku Záruční podmínky firmy IGLAND Předávání, kopírování textů a výkresů není bez našeho schválení dovoleno! Lesnický naviják IGLAND 6002 a IGLAND

3 1. BEZPEČNOSTNÍ PŘEDPISY PRO PRÁCI S NAVIJÁKEM 1. Vždy používejte ochranný oděv a pomůcky. 2. Buďte opatrní při práci se strojem. 3. Dodržujte úhlový limit pro boční tah! 4. Používejte jen k přibližování dřeva! Naviják nesmí být používán k jiným účelům! Je zakázáno zdvihat navijákem břemena! Lesnický naviják IGLAND 6002 a IGLAND

4 5. Zabraňte přístupu dětí k navijáku i traktoru. 6. Pozor na pohyby dřeva při práci! 7. Nevstupujte do ohroženého prostoru. 8. Nedotýkejte se lana v pohybu. Lesnický naviják IGLAND 6002 a IGLAND

5 9. Odkládejte naviják jen na rovný a pevný podklad. 10. Pozor na uvolnění a pohyb nákladu 11. Používejte jen kvalitní umrtvená lana. 12. Chraňte před vlhkem ovládání navijáku. Lesnický naviják IGLAND 6002 a IGLAND

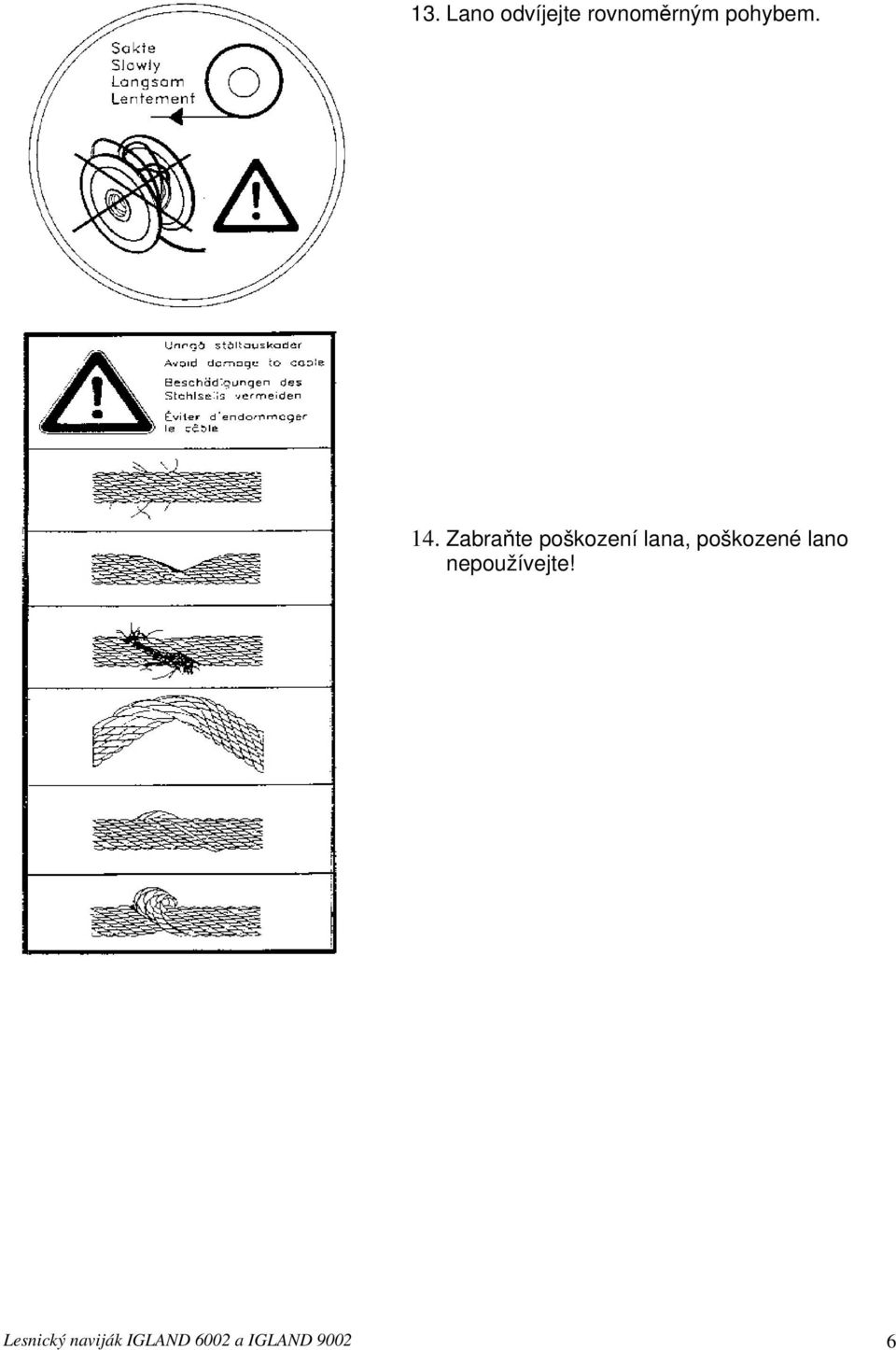

6 13. Lano odvíjejte rovnoměrným pohybem. 14. Zabraňte poškození lana, poškozené lano nepoužívejte! Lesnický naviják IGLAND 6002 a IGLAND

7 2. POPIS NAVIJÁKŮ IGLAND 6002 Pronto TL IGLAND 9002 Maxo TL A ovládací krabička elektrohydraulického ovládání. B háky na zavěšení úvazků. C štít navijáku. D body pro uchycení spodních ramen traktoru. E opěrné nohy pro odstavení navijáku. F uchycení pro třetí bod. G kryt bubnu navijáku. H ochranná mříž. I naváděcí dvojité kladky pro tažné lano. Vlastní naviják bez štítu a ochranné mříže lze použít pro pevnou montáž na traktor. Lesnický naviják IGLAND 6002 a IGLAND

8 2.0 TECHNICKÁ DATA NAVIJÁKŮ 2.1 Technická data navijáku IGLAND 6002 Pronto TL Maximální tažná síla - při prázdném bubnu 60 kn = 6t - při plném bubnu 32,4 kn (podle ISO 6687) Počet bubnů 2 Teoretická kapacita bubnu (ocelové lano) 97m/12mm (podle ISO 6687) Doporučená délka lana 2x50m/12mm nebo 14mm Rychlost navíjení při 540 ot./min 0,60-1,11m/s (podle ISO 6687) Vnitřní převod 1 : 9,7 Hmotnost bez lana 683 kg Rozměry výška šířka hloubka (cm) ,5 2.2 Technická data navijáku IGLAND 6002 Pronto (pro pevnou montáž) Maximální tažná síla - při prázdném bubnu 60 kn = 6t - při plném bubnu 32,4 kn (podle ISO 6687) Počet bubnů 2 Teoretická kapacita bubnu (ocelové lano) 97m/12mm (podle ISO 6687) Doporučená délka lana 2x50m/12mm nebo 14mm Rychlost navíjení při 540 ot./min 0,60-1,11m/s (podle ISO 6687) Vnitřní převod 1 : 9,7 Hmotnost bez lana 358 kg Rozměry výška šířka hloubka (cm) Technická data navijáku IGLAND 9002 Maxo TL Maximální tažná síla - při prázdném bubnu 90 kn = 9t - při plném bubnu 42,3 kn (podle ISO 6687) Počet bubnů 2 Teoretická kapacita bubnu (ocelové lano) 109m/13mm (podle ISO 6687) Doporučená délka lana 2x50m/12mm Rychlost navíjení při 540 ot./min 0,30-0,61m/s (podle ISO 6687) Vnitřní převod 1 : 19,5 Hmotnost bez lana 722 kg Rozměry výška šířka hloubka (cm) Technická data navijáku IGLAND 9002 Maxo (pro pevnou montáž) Maximální tažná síla - při prázdném bubnu 90 kn = 9t - při plném bubnu 42,3 kn (podle ISO 6687) Počet bubnů 2 Teoretická kapacita bubnu (ocelové lano) 109m/13mm (podle ISO 6687) Doporučená délka lana 2x50m/12mm Rychlost navíjení při 540 ot./min 0,30-0,61m/s (podle ISO 6687) Vnitřní převod 1 : 19,5 Hmotnost bez lana 408 kg Rozměry výška šířka hloubka (cm) 82 91,5 61 Lesnický naviják IGLAND 6002 a IGLAND

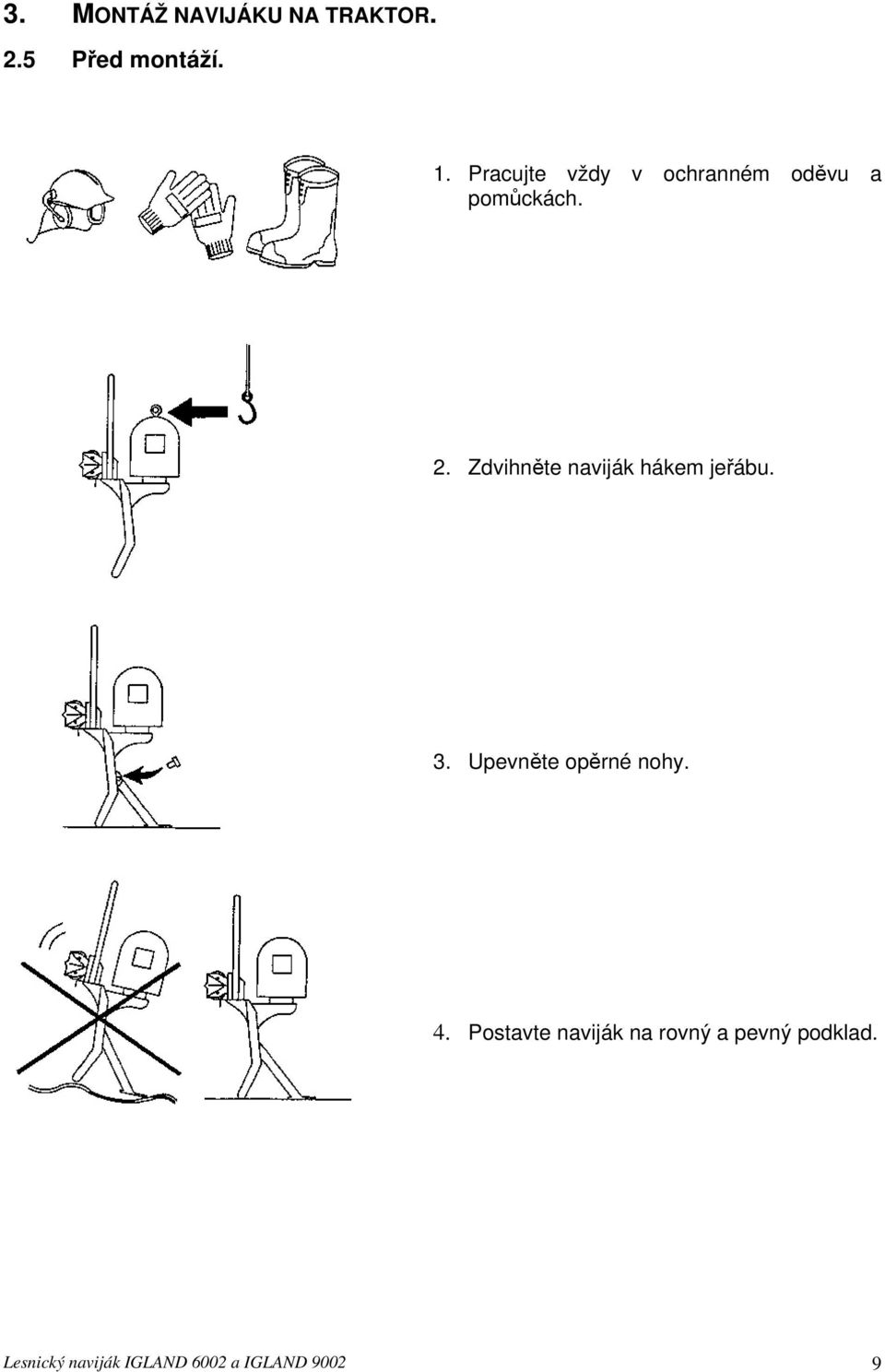

9 3. MONTÁŽ NAVIJÁKU NA TRAKTOR. 2.5 Před montáží. 1. Pracujte vždy v ochranném oděvu a pomůckách. 2. Zdvihněte naviják hákem jeřábu. 3. Upevněte opěrné nohy. 4. Postavte naviják na rovný a pevný podklad. Lesnický naviják IGLAND 6002 a IGLAND

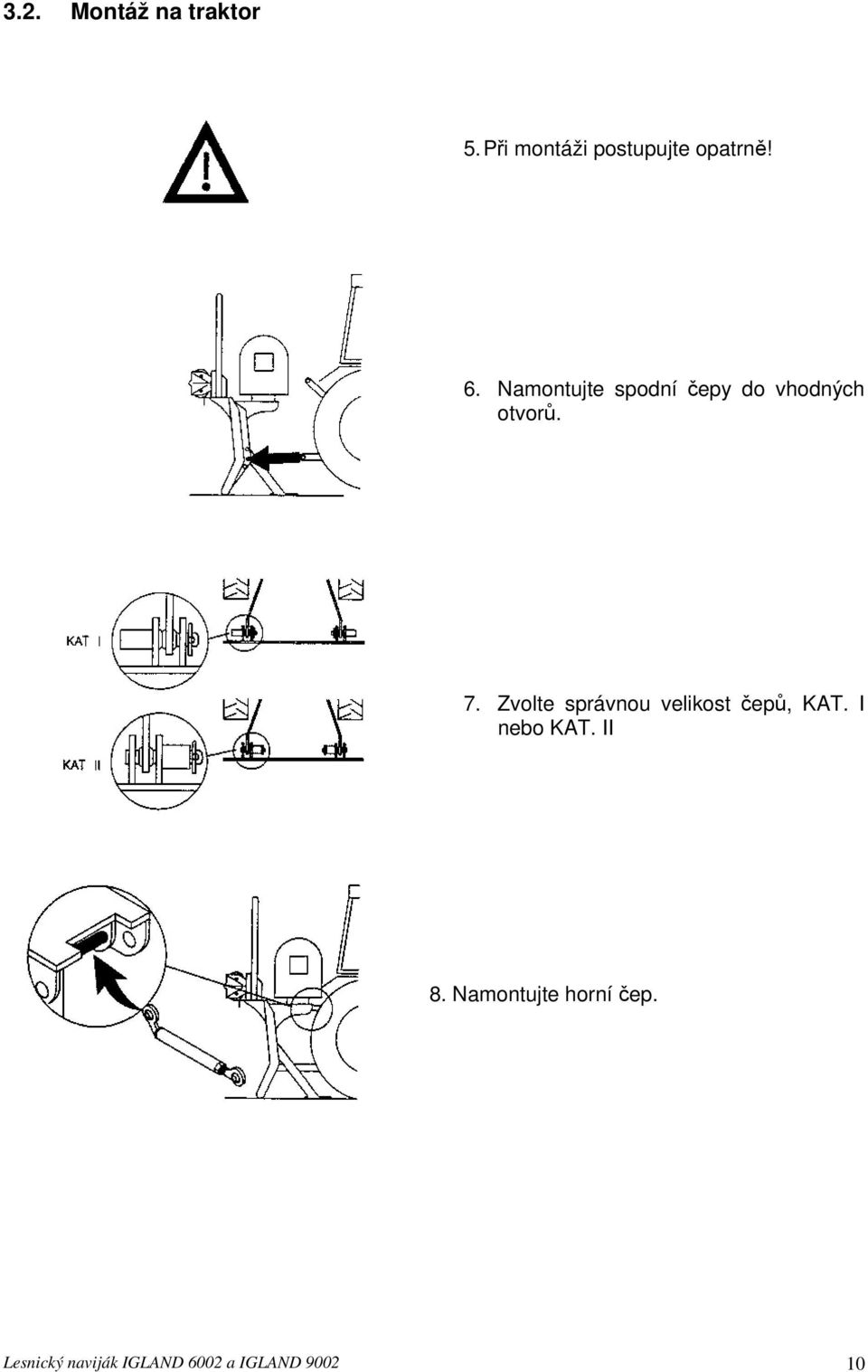

10 3.2. Montáž na traktor 5. Při montáži postupujte opatrně! 6. Namontujte spodní čepy do vhodných otvorů. 7. Zvolte správnou velikost čepů, KAT. I nebo KAT. II 8. Namontujte horní čep. Lesnický naviják IGLAND 6002 a IGLAND

11 9. Seřiďte délku závěsu tak, aby byl naviják v mírném záklonu a při zvednutí měl dostatečný odstup od kabiny. 10. Nastavte horní táhlo tak,aby svíralo co nejmenší úhel se skříní navijáku. 11. Nastavte odstup navijáku tak, aby nemohlo dojít k poškození kabiny traktoru. 12. Podle potřeby zkraťte nebo prodlužte horní táhlo. 13. Podle potřeby zkraťte nebo prodlužte držáky ramen. Lesnický naviják IGLAND 6002 a IGLAND

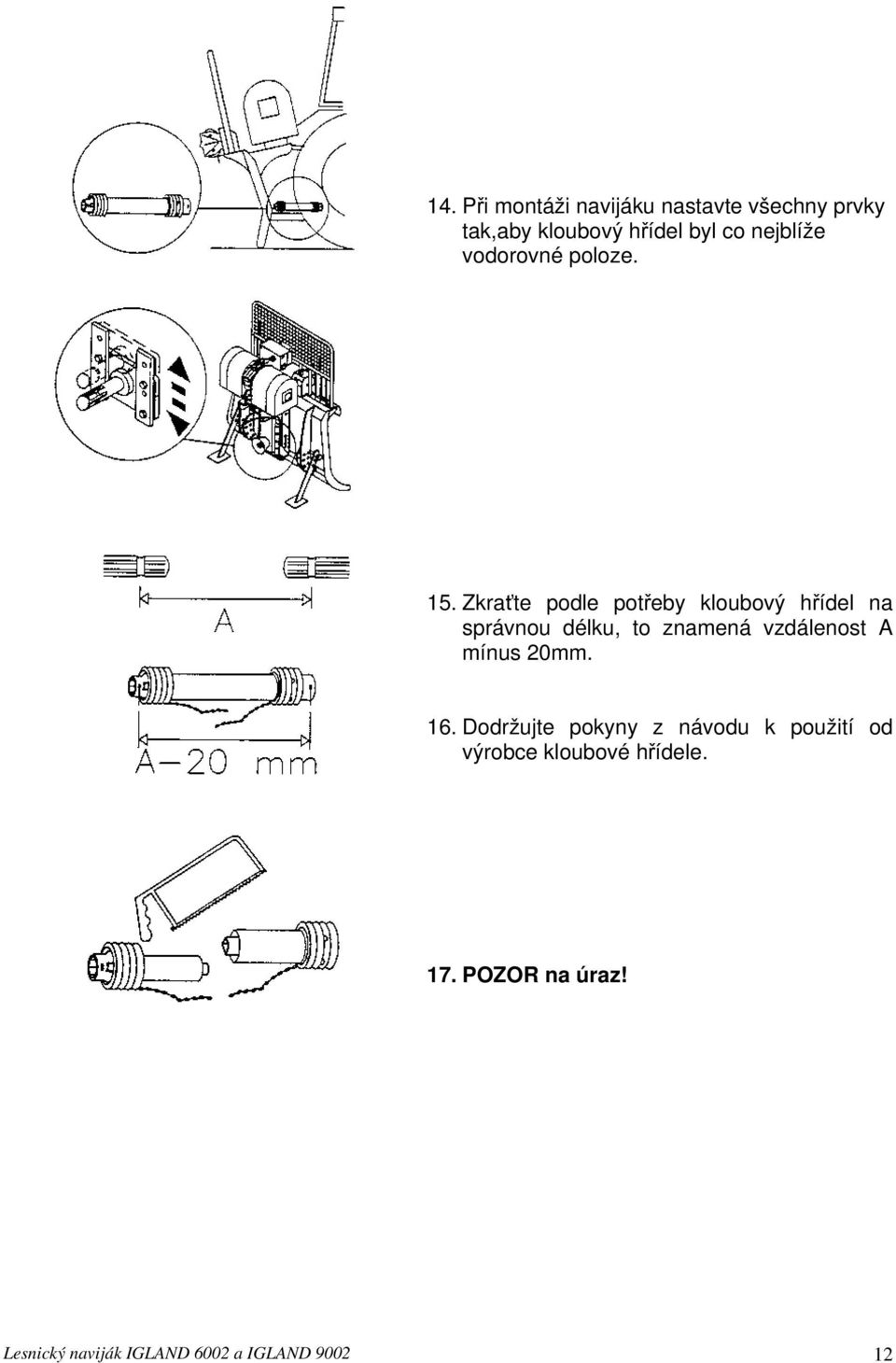

12 14. Při montáži navijáku nastavte všechny prvky tak,aby kloubový hřídel byl co nejblíže vodorovné poloze. 15. Zkraťte podle potřeby kloubový hřídel na správnou délku, to znamená vzdálenost A mínus 20mm. 16. Dodržujte pokyny z návodu k použití od výrobce kloubové hřídele. 17. POZOR na úraz! Lesnický naviják IGLAND 6002 a IGLAND

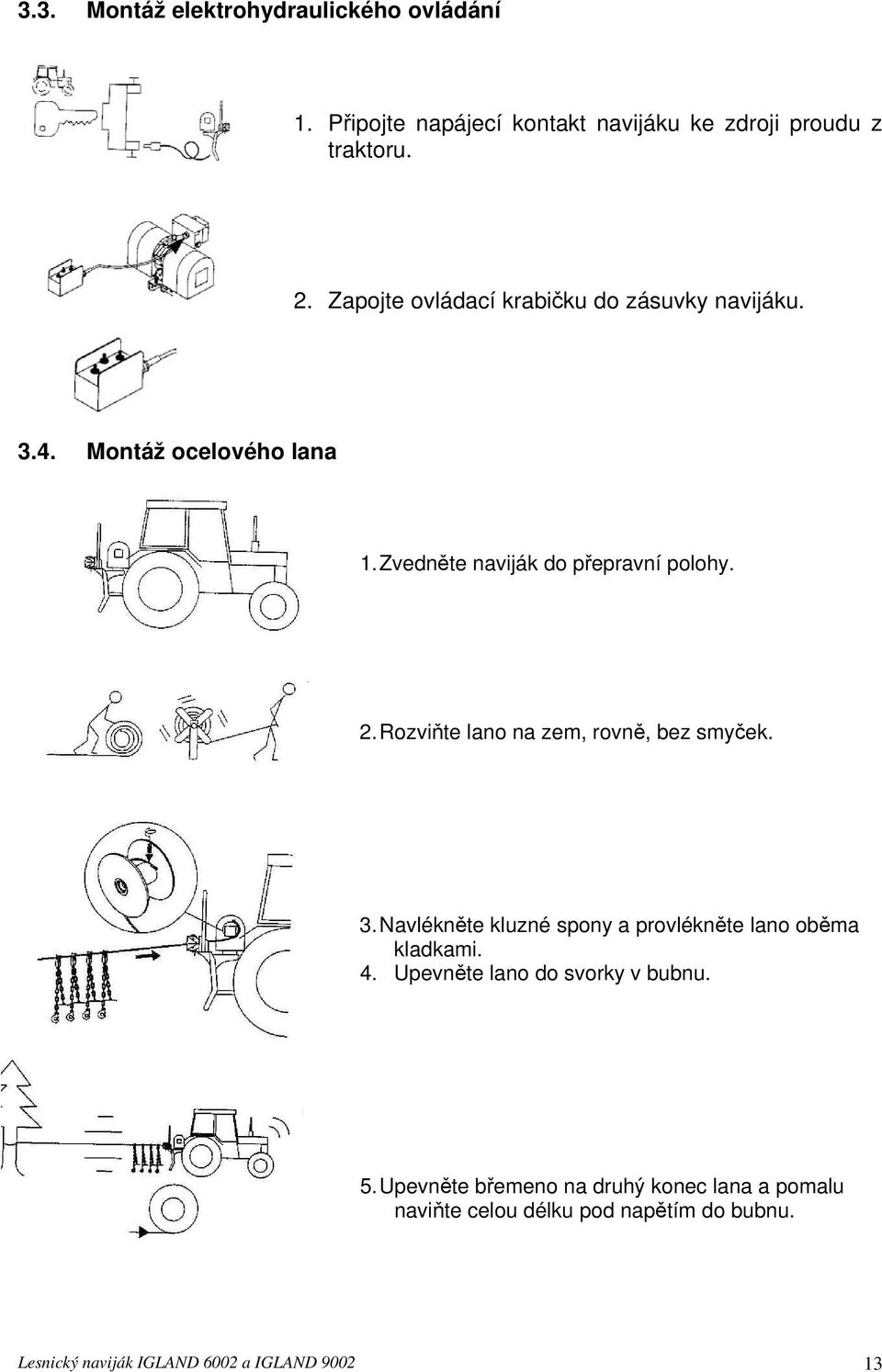

13 3.3. Montáž elektrohydraulického ovládání 1. Připojte napájecí kontakt navijáku ke zdroji proudu z traktoru. 2. Zapojte ovládací krabičku do zásuvky navijáku Montáž ocelového lana 1. Zvedněte naviják do přepravní polohy. 2. Rozviňte lano na zem, rovně, bez smyček. 3. Navlékněte kluzné spony a provlékněte lano oběma kladkami. 4. Upevněte lano do svorky v bubnu. 5. Upevněte břemeno na druhý konec lana a pomalu naviňte celou délku pod napětím do bubnu. Lesnický naviják IGLAND 6002 a IGLAND

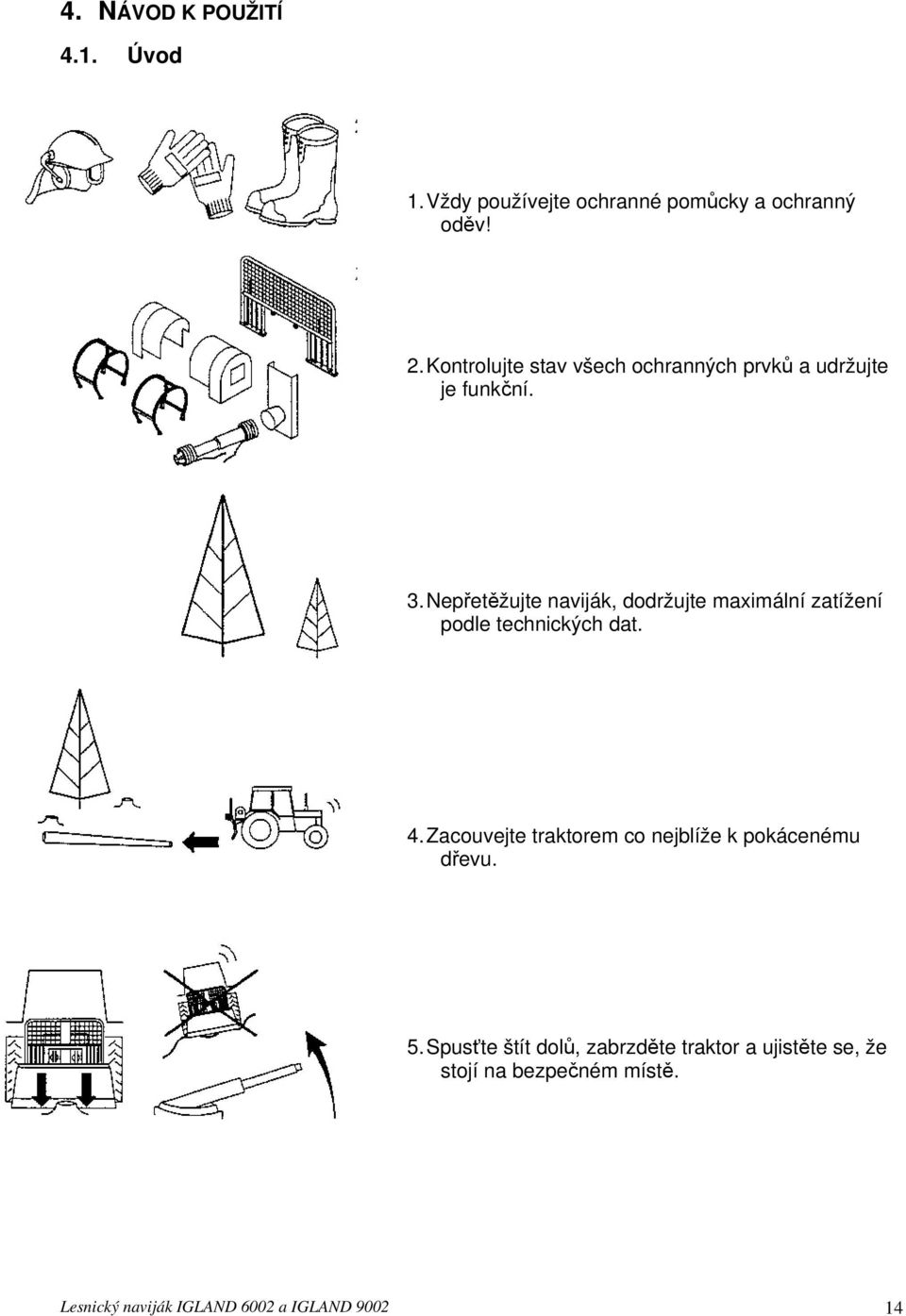

14 4. NÁVOD K POUŽITÍ 4.1. Úvod 1. Vždy používejte ochranné pomůcky a ochranný oděv! 2. Kontrolujte stav všech ochranných prvků a udržujte je funkční. 3. Nepřetěžujte naviják, dodržujte maximální zatížení podle technických dat. 4. Zacouvejte traktorem co nejblíže k pokácenému dřevu. 5. Spusťte štít dolů, zabrzděte traktor a ujistěte se, že stojí na bezpečném místě. Lesnický naviják IGLAND 6002 a IGLAND

15 4.2. Vysvětlení symbolů a obsluha navijáku 1. Pravý buben černé naváděcí kladky. 2. Pravý buben černá sekce ovládání. 3. Levý buben červené naváděcí kladky. 4. Levý buben červená sekce ovládání. 5. Odbrždění levého bubnu. 6. Brzda levého bubnu. 7. Navíjení lana na levý buben. 8. Spuštění nákladu ( brzda je odbržděna jen pokud držíte přepínač v poloze zapnuto! Lesnický naviják IGLAND 6002 a IGLAND

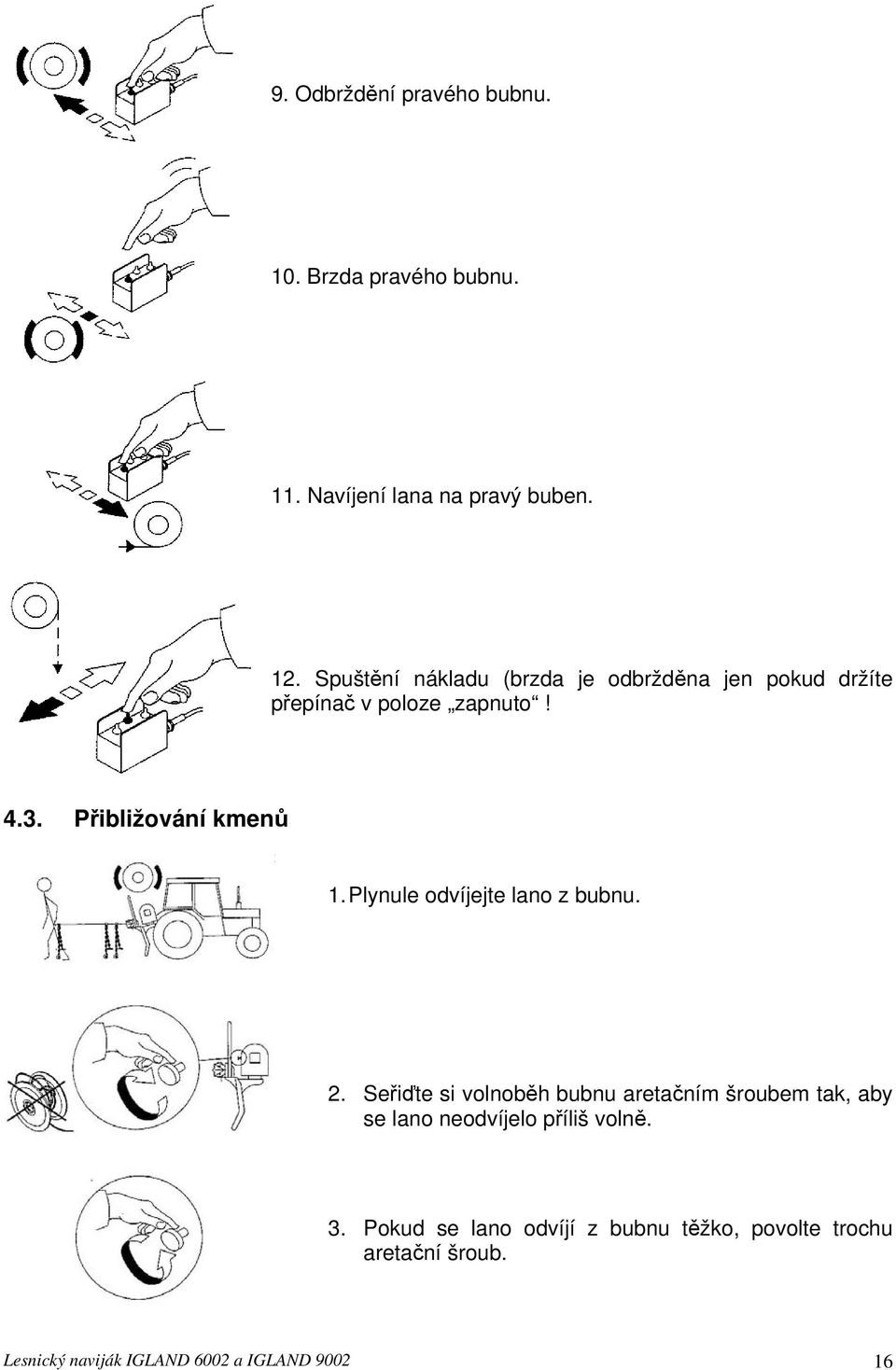

16 9. Odbrždění pravého bubnu. 10. Brzda pravého bubnu. 11. Navíjení lana na pravý buben. 12. Spuštění nákladu (brzda přepínač v poloze zapnuto! je odbržděna jen pokud držíte 4.3. Přibližování kmenů 1. Plynule odvíjejte lano z bubnu. 2. Seřiďte si volnoběh bubnu aretačním šroubem tak, aby se lano neodvíjelo příliš volně. 3. Pokud se lano odvíjí z bubnu těžko, povolte trochu aretační šroub. Lesnický naviják IGLAND 6002 a IGLAND

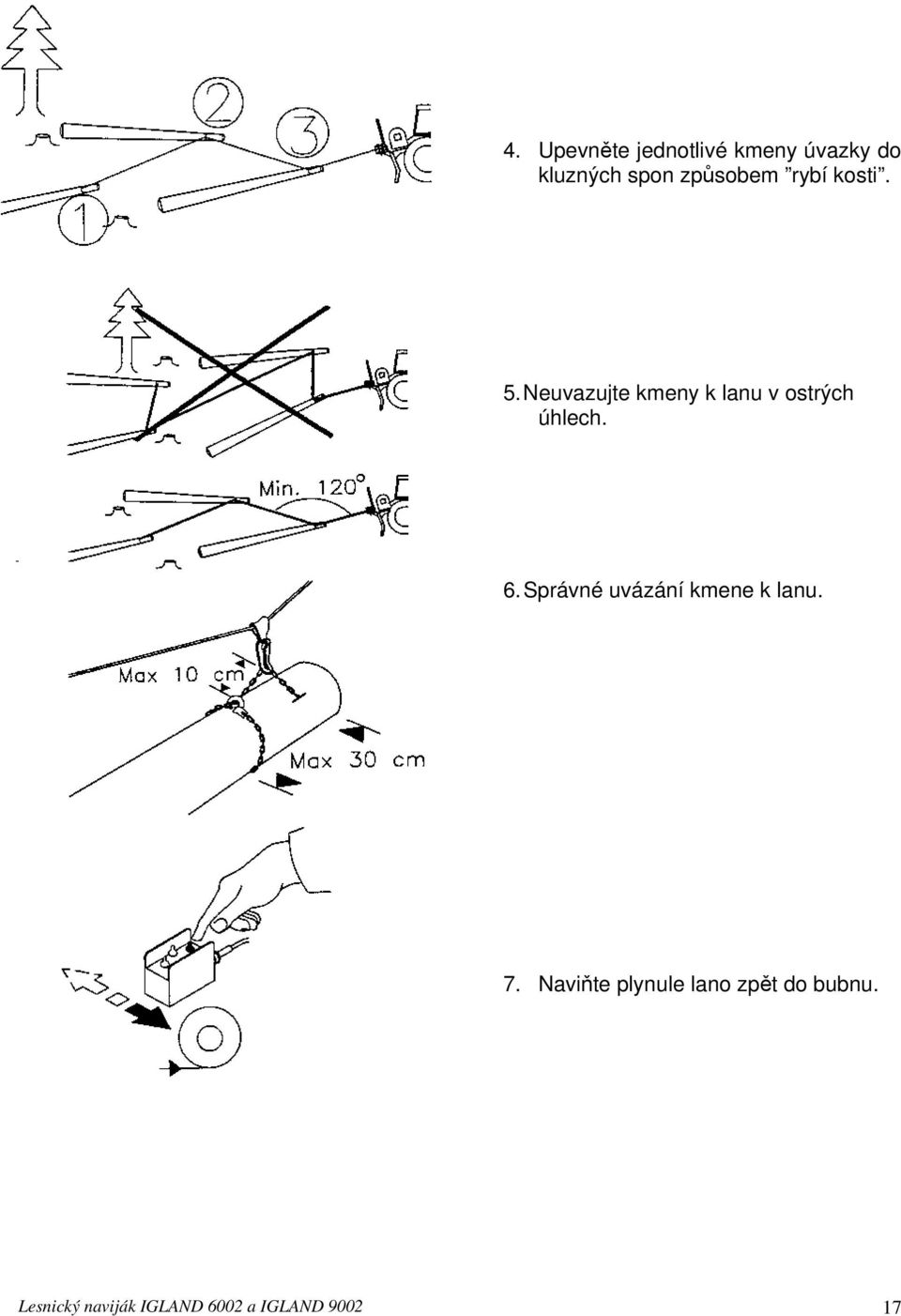

17 4. Upevněte jednotlivé kmeny úvazky do kluzných spon způsobem rybí kosti. 5. Neuvazujte kmeny k lanu v ostrých úhlech. 6. Správné uvázání kmene k lanu. 7. Naviňte plynule lano zpět do bubnu. Lesnický naviják IGLAND 6002 a IGLAND

18 8. Pozor na nečekaný pohyb traktoru! 9. Pozor na pohyby dřeva při práci! 10. Používejte brzdu opatrně! 11. Pozor! Dřevo má po zabrždění lana setrvačnost, nebezpečí úrazu! Lesnický naviják IGLAND 6002 a IGLAND

19 12. Používejte jednotlivé funkce ovládání opatrně, předvídejte možné problémy! 13. Minimální odstup kmenů od navijáku je 10cm. 14. Nepřetěžujte naviják nepřiměřeným nákladem, nepřekračujte doporučené zatížení navijáku. 15. Technika jízdy přes nerovnosti. Lesnický naviják IGLAND 6002 a IGLAND

20 16. Spouštějte náklad pomaku a opatrně. 17. Po odvázání nákladu zavěste úvazky do držáku na mříži navijáku. 18. Kmeny je možné opatrně shrnout štítem navijáku na hromadu. Lesnický naviják IGLAND 6002 a IGLAND

21 5. ÚDRŽBA NAVIJÁKU 5.1. Mazání navijáku 1. Vypněte vývodovou hřídel a motor traktoru 2. Promazávejte denně podle pokynů výrobce hřídele. 3. Promažte jednou týdně všechny pohyblivé části navijáku. Promazávejte raději častěji a málo, než občas a hodně! 4. Žádný olej se nesmí dostat na lamelu spojky ani na pás brzdy! 5. Promažte jednou týdně, nepoužívat příliš maziva. Žádné mazivo se nesmí dostat do spojky! Lesnický naviják IGLAND 6002 a IGLAND

22 6. Kontrolujte pravidelně hladinu oleje v převodovce. (traktor musí stát na rovném podkladu!) 7. V případě potřeby doplňte olej plnícím otvorem. 8. Jednou za rok nebo po 500 motohodinách vyměňte olej v převodovce navijáku. 9. Jednou za rok nebo po 500 motohodinách vyměňte filtr oleje. 10. Používejte jen kvalitní výrobcem doporučená maziva. Lesnický naviják IGLAND 6002 a IGLAND

23 5.2. Kontrola spojky 1. Vypněte náhon vývodového hřídele a motor traktoru. 2. Změřte vůli přítlačného kotouše spojky. 3. Normální vůle je 2,5 4,0 mm. 4. Pokud je vůle větší, spojku dotáhněte. Lesnický naviják IGLAND 6002 a IGLAND

24 5.3. Seřízení spojky 1. Vypněte náhon vývodového hřídele a motor traktoru. 2. Odmontujte ochranný kryt navijáku. 3. Odjistěte zajišťovací podložku. 4. Velmi mírně dotáhněte hlavní matici hřídele a zajistěte ji podložkou. Několikrát zapněte a vypněte spojku a přeměřte vůli kotouče. Pokud nebylo dosařeno předepsaných hodnot, postup opakujte. Lesnický naviják IGLAND 6002 a IGLAND

25 5.4. Výměna spojkové lamely 1. Proveďte body 1 až 3 z kapitoly 5.3 a odmontujte vše z hlavní hřídele až po držák lamely spojky. 2. Změřte tloušťku obložení, pokud je menší než 8 mm, nechte si lamelu vyměnit v odborné dílně s vyškoleným personálem Nastavení pásu brzdy 1. Nastartujte motor a zapněte vývodový hřídel traktoru. 2. POZOR! Motor běží! 3. Zkontrolujte tlak na manometru (maximálně 75 bar) 4. Odbrzděte naviják. 5. Šroubem seřiďte brzdu a opakovaným zapnutím/vypnutím ověřte správnou funkci. Lesnický naviják IGLAND 6002 a IGLAND

26 5.6. Napnutí hnacího řetězu 2. Zkontrolujte napnutí řetězu. 3. Pokud je potřeba, dotáhněte trochu matici napínače řetězu a řetěz řádně napněte. 4. Během provozu udržujte řetěz napnutý, pokud již není možné řetěz napnout, zkraťte jej podle potřeby. Řetěz navijáku je velmi namáhaný,proto je třeba o něj pečovat. Životnost originálního řetězu Igland je 6-12 měsíců podle typu práce. Po této době musí být řetěz vyměněn! 5. Spojovací článek řetězu namontujte vždy uzavřeným koncem ve směru pohybu řetězu. Lesnický naviják IGLAND 6002 a IGLAND

27 6. SKLADOVÁNÍ NAVIJÁKU 1. Buďte opatrní při odpojování navijáku. 2. Před odstavením navijáku promažte pohyblivé části podle kapitoly Mazání navijáku 3. Naviják uskladněte na suchém místě. 4. Naviják skladujte na pevném a rovném podkladu. 5. Skladujte naviják na bezpečném místě. Lesnický naviják IGLAND 6002 a IGLAND

28 7. ZÁRUČNÍ PODMÍNKY FIRMY IGLAND... Na výrobky Igland se vztahuje záruční doba 12 (dvanáct) měsíců od data prodeje uvedeného na Předávacím protokolu. Záruka se vztahuje jak na výrobek Igland, tak i na originální příslušenství a originální doplňky. Záruka kryje vady materiálu, konstrukce, zpracování a výroby, které nebyly způsobeny nesprávným používáním nebo vinou uživatele. Vadný stroj, nebo jeho část, bude kupujícímu bezplatně vyměněn, pro takto vyměněný výrobek platí dál záruční doba. Záruka není platná na vady nebo škody vzniklé běžným opotřebením, zanedbanou údržbou, špatnou montáží nebo nesprávným používáním v rozporu s návodem k použití. Výrobce neručí za následky nebo hospodářské ztráty, které vzniknou v souvislosti s poškozením stroje nebo jeho nefunkčností. Záruka je neplatná také v případě, že stroj byl opraven někým jiným než dovozcem, autorizovaným servisem nebo výrobcem doporučenou firmou. Totéž platí v případě, že bylo změněno nebo upraveno nedovoleným způsobem vybavení stroje. Záruka platí jen za předpokladu, že bude dovozci doručen do 14 (čtrnácti) dnů od převzetí stroje vyplněný a řádně podepsaný formulář Předávacího protokolu a Prohlášení vlastníka, kde kupující potvrdí, že četl Návod k použití a porozumněl mu. Nárok na záruku musí být výrobci sdělen neprodleně, nejpozději do 14 (čtrnácti) dnů od zjištění vady výrobku. Výrobce si vyhrazuje lhůtu 45 dnů od obdržení zprávy o reklamaci pro posouzení a konečné rozhodnutí o uznání záruky. Ručení za škody V případě, že nebyly dodrženy podmínky provozu, bezpečnostní předpisy z návodu k použití, národní právní normy jako jsou zákony, vyhlášky a nižší právní předpisy upravující práci se strojem, nepřebírá výrobce žádné ručení za škody strojem způsobené. Stroj může být poprvé používán až poté, co byl pečlivě prostudován Návod k použití a obsluha mu porozumněla. Ručení za škody ze strany Igland AS je platné jen za předpokladu řádného a úplného vyplnění formuláře Prohlášení vlastníka, kde potvrzuje, že si přečetl Návod k použití, porozumněl jeho obsahu. Toto prohlášení musí být doručeno dovozci do 14 dnů od převzetí stroje kupujícím. IGLAND AS Roresanden Grimstad Tlf Fax corporate@igland-as.com Lesnický naviják IGLAND 6002 a IGLAND
