1 D TECHNICKÁ ZPRÁVA Architektonicko-stavební řešení Alice 4.01 D TECHNICKÁ ZPRÁVA - 1 z 19

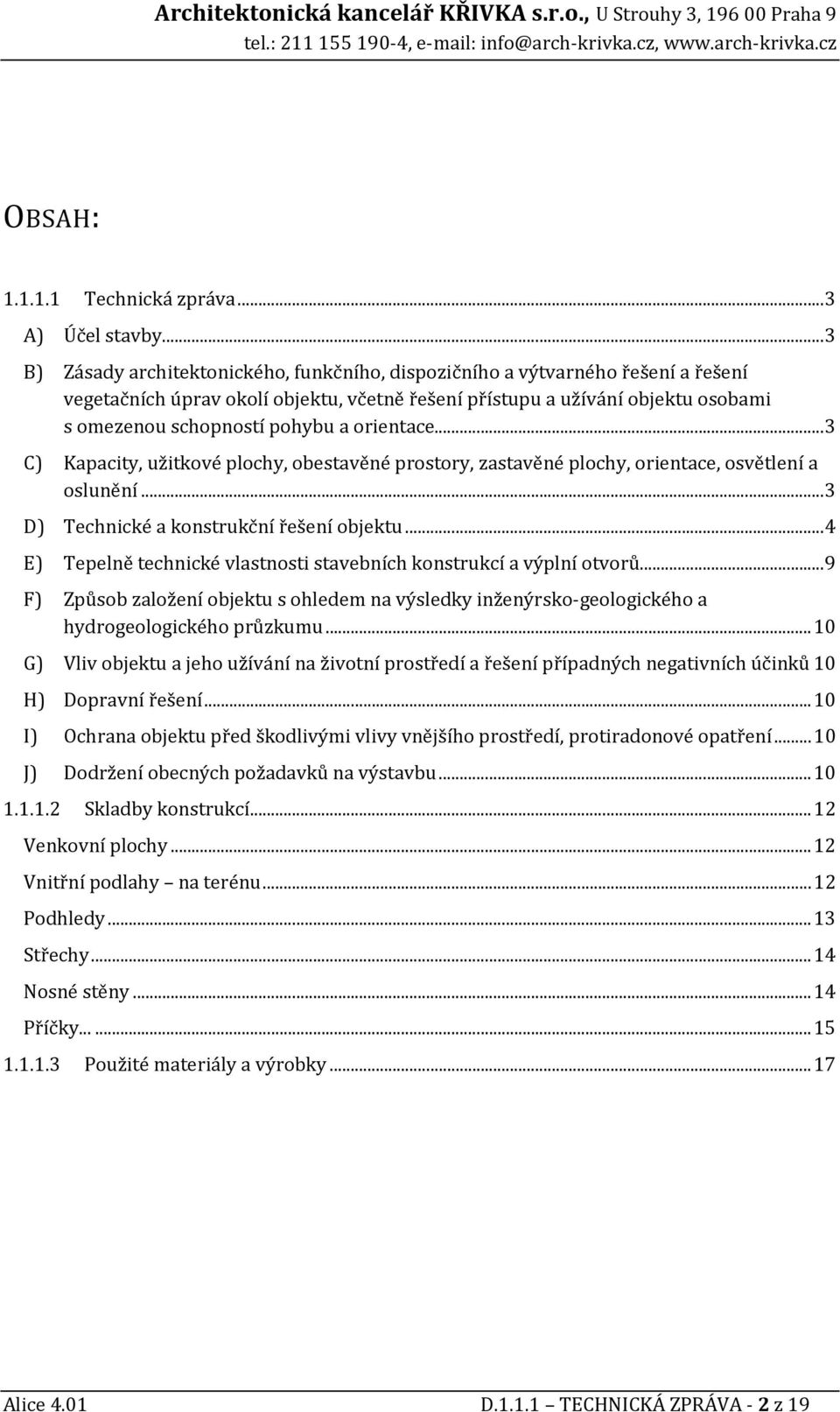

2 OBSAH: Technická zpráva... 3 A) Účel stavby... 3 B) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace... 3 C) Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění... 3 D) Technické a konstrukční řešení objektu... 4 E) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů... 9 F) Způsob založení objektu s ohledem na výsledky inženýrsko-geologického a hydrogeologického průzkumu G) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků 10 H) Dopravní řešení I) Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonové opatření J) Dodržení obecných požadavků na výstavbu Skladby konstrukcí Venkovní plochy Vnitřní podlahy na terénu Podhledy Střechy Nosné stěny Příčky Použité materiály a výrobky Alice 4.01 D TECHNICKÁ ZPRÁVA - 2 z 19

3 TECHNICKÁ ZPRÁVA A) ÚČEL STAVBY Záměrem investora (stavebníka) a obsahem předkládané projektové dokumentace ke stavebnímu povolení je výstavba rodinného domu. Rodinný dům o velikosti dispozice 4+kk typu bungalov je zastřešen valbovou střechou ve sklonu 23. B) ZÁSADY ARCHITEKTONICKÉHO, FUNKČNÍHO, DISPOZIČNÍHO A VÝTVARNÉHO ŘEŠENÍ A ŘEŠENÍ VEGETAČNÍCH ÚPRAV OKOLÍ OBJEKTU, VČETNĚ ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ OBJEKTU OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Objekt rodinného domu je navržen jako samostatně stojící novostavba. Rodinný dům je dispozičně řešen jako 4+kk typu bungalov. Objekt rodinného domu o půdorysném rozměru 11,70 x 11,10 m a je zastřešen valbovou střechou ve sklonu 23 s přesahy a světlovodem. Výška hřebene střechy je od úrovně terénu 5,20 m a úroveň podlahy je nad úrovní upraveného terénu 0,3m. Světlá výška přízemí je 2,6m. Materiálové řešení je specifikováno v technické zprávě. Barevné řešení není součástí projektu. Osazení RD na pozemek (výškové osazení, připojení na inženýrské sítě, vzdálenost od hranice parcely apod.) bude řešeno samostatnou dokumentací. Stavba rodinného domu není určena k užívání osobami s omezenou schopností pohybu a orientace a není navržena jako bezbariérová, což je v souladu s 2 vyhlášky 398/2009 Sb. ve znění pozdějších předpisů, která stanoví obecně technické požadavky zabezpečující užívání staveb osobami s omezenou schopností pohybu. C) KAPACITY, UŽITKOVÉ PLOCHY, OBESTAVĚNÉ PROSTORY, ZASTAVĚNÉ PLOCHY, ORIENTACE, OSVĚTLENÍ A OSLUNĚNÍ C.1) kapacitní údaje: Rodinný dům Zastavěná plocha: 109,07 m 2 Obestavěný prostor: 476 m 3 Užitná plocha: 88,28 m 2 Počet bytů (velikost): 1 (4+kk) Počet uživatelů: 4 Sklon střechy: 23 Výška hřebene od UT: 5,28 m Součástí rodinného domu není garážové stání, počet parkovacích stání bude řešen v dokumentaci osazení RD na pozemek. Alice 4.01 D TECHNICKÁ ZPRÁVA - 3 z 19

4 Architektonická kancelář KŘIVKA s.r.o., U Strouhy 3, Praha 9 C.2) orientace, osvětlení a oslunění: Všechny obytné místnosti jsou osvětleny a osluněny okny. Osvětlení a oslunění obytních místností splňuje požadavky norem a vyhlášky číslo 268/2009 Sb. O technických požadavcích na stavby (případně OTPP). Odstupy stínících objektů budou splňovat požadavky vyhlášky číslo 269/2009, kterou se mění vyhláška číslo 501/2006 Sb., o obecných požadavcích na využívání území. D) TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OBJEKTU D.1) práce HSV (hlavní stavební výroba): Zemní práce Před zahájením zemních prací se objekt vytyčí lavičkami. Také se zřetelně označí výškový bod, od kterého se určují všechny příslušné výšky. Vlastní zemní práce budou zahájeny skrývkou ornice, která bude uložena na vhodném místě stavební parcely a po dokončení stavby bude využita k finální terénní úpravě pozemku. Následně budou provedeny výkopy pro základové pasy a domovní rozvody inženýrských sítí. Zemní práce budou probíhat dle výsledků a doporučení geologického posudku parcely. Výkop posledních 100 mm pro základové pasy bude proveden ručně, těsně před započetím betonáže základových konstrukcí, aby nedošlo k promáčení základové spáry. Výkopy pro domovní rozvod inženýrských sítí musí být vyspádovány směrem od objektu, aby nepřiváděly vodu do zeminy pod objektem. V průběhu výkopových prací bude třeba základovou spáru vždy důsledně chránit proti mechanickému poškození a před nepříznivými klimatickými vlivy. Základové konstrukce Šířka a hloubka základových konstrukcí je dimenzována na únosnost základové spáry 150 kpa a minimální nezámrznou hloubku 1,0 m. Pevnost zeminy a hloubku základové spáry je nutné ověřit autorizovaným geologem před betonáží základových pasů a tuto skutečnost zapsat do stavebního deníku. Způsob založení je nutné přehodnotit v případě, kdy: základová spára nedosahuje předpokládané únosnosti, minimální nezámrzná hloubka je větší než 1,0 m, v základové spáře se vyskytuje spodní voda apod. Stavba je založena na monolitických základových pasech, na které jsou osazeny krčky ze ztraceného bednění. Při betonáži základových konstrukcí nezapomenout na prostupy inženýrských sítí dle projektu D.1.4.E zdravotechnika. Na ztracené bednění budou použity bednící dílce v tl.250/300mm (150mm schody u vstupu do domu), budou vyztuženy ocelovými pruty R10 vodorovně v každé druhé ložné spáře a svisle po cca 1,5 m. Na těchto tvárnicích (betonových pasech) a štěrkopískovém podsypu bude proveden podkladní beton C16/20 v tloušťce 0,15m vyztužený ocelovou KARI sítí 6 s oky 150x150 mm (horní a spodní líc podkladního betonu). Alice 4.01 D TECHNICKÁ ZPRÁVA - 4 z 19

5 Hloubka založení musí být v každém případě větší, nežli je minimální nezámrzná hloubka. Betonáž základových pasů nesmí být provedena na podmáčenou základovou spáru. Je nutná přejímka základové spáry autorizovaným geologem. Hutněné násypy Pro zhutněné násypy bude použit vhodný materiál (např. vhodná zemina z výkopů, štěrkopísek, stavební recyklát apod.). Násypy budou hutněny po vrstvách tl. cca 0,3 m na 95% P.S. Svislé nosné konstrukce Svislé nosné konstrukce jsou navrženy v zdícím systému YTONG. Jako obvodové nosné zdivo budou použity tvárnice YTONG Lambda P2-350 v tl. 450 mm na tenkovrstvou zdící maltu YTONG. První řada tvárnic bude vyzděna z YTONG P4-500 v tl. 375 mm. Vnitřní nosné zdivo je tvořeno z tvárnic YTONG P4-500 v tl. 250 mm na tenkovrstvou zdící maltu YTONG. Při zdění je nutno dodržet technologické postupy a předpisy výrobce. Vodorovné nosné konstrukce Pro nadokenní a naddveřní překlady jsou použity tvárnice U-profil, popřípadě jsou použity nadedveřní překlady NOP, NEP, PSF dle sortimentu YTONG. Ztužující věnce jsou železobetonové monolitické a budou provázány s překlady nad otvory. Detaily jejich provedení a konstrukční řešení (umístění tepelné izolace, délky uložení, atd.) nutno řešit dle technických podkladů a postupů výrobce. Věnec pod vazníky bude z vnitřní strany kryt příčkovou tvárnicí Ytong tl. 75mm a z vnější strany věncovou tvárnicí v místě stěn. V místě otvorů bude z vnější strany věnec kryt příčkovkou s tepelnou izolací z vnější strany. Stropní konstrukce podhled pod vazníky bude ze sádrokartonových podhledů RIGIPS d zavěšených na spodních pásnicích příhradových vazníků. Maximální rozteč vazníků je 1m. Prostupy ve stropech a obvodových věncích je potřebné vynechat podle části PD D.1.4. Zdravotechnika, Ústřední vytápění, případně se vybourají dodatečně. Střecha Konstrukce krovu je navržena jako dřevěná, vazníková soustava, tvořená příhradovými vazníky z řeziva tl. 50mm. Rozteče vazníků jsou 1000 mm. Vazníky budou připevněny k ocelovým úhelníkům, které jsou kotveny do železobetonového věnce, poté se mezi sebou jednotlivé vazníky ztuží a větrují bedněním pro vodotěsné podstřeší. Vazníky budou při kotvení podloženy pruhem asfaltového hydroizolačního pásu. Dřevěné vazníky od firmy TESARIO. Je doporučena hloubková impregnace všech prvků krovu. Minimálně však musí být provedena ochrana proti dřevokazným škůdcům nátěry. Dřevěné konstrukce v exteriérech musí být impregnované 2x napouštěcí fermeží a konečným povrchovým nátěrem. Dřevěné konstrukce procházející obvodovou stěnou se musí chránit impregnací gumoasfaltem a polyetylénovou fólií proti absorbování vlhkosti ze zdiva. Alice 4.01 D TECHNICKÁ ZPRÁVA - 5 z 19

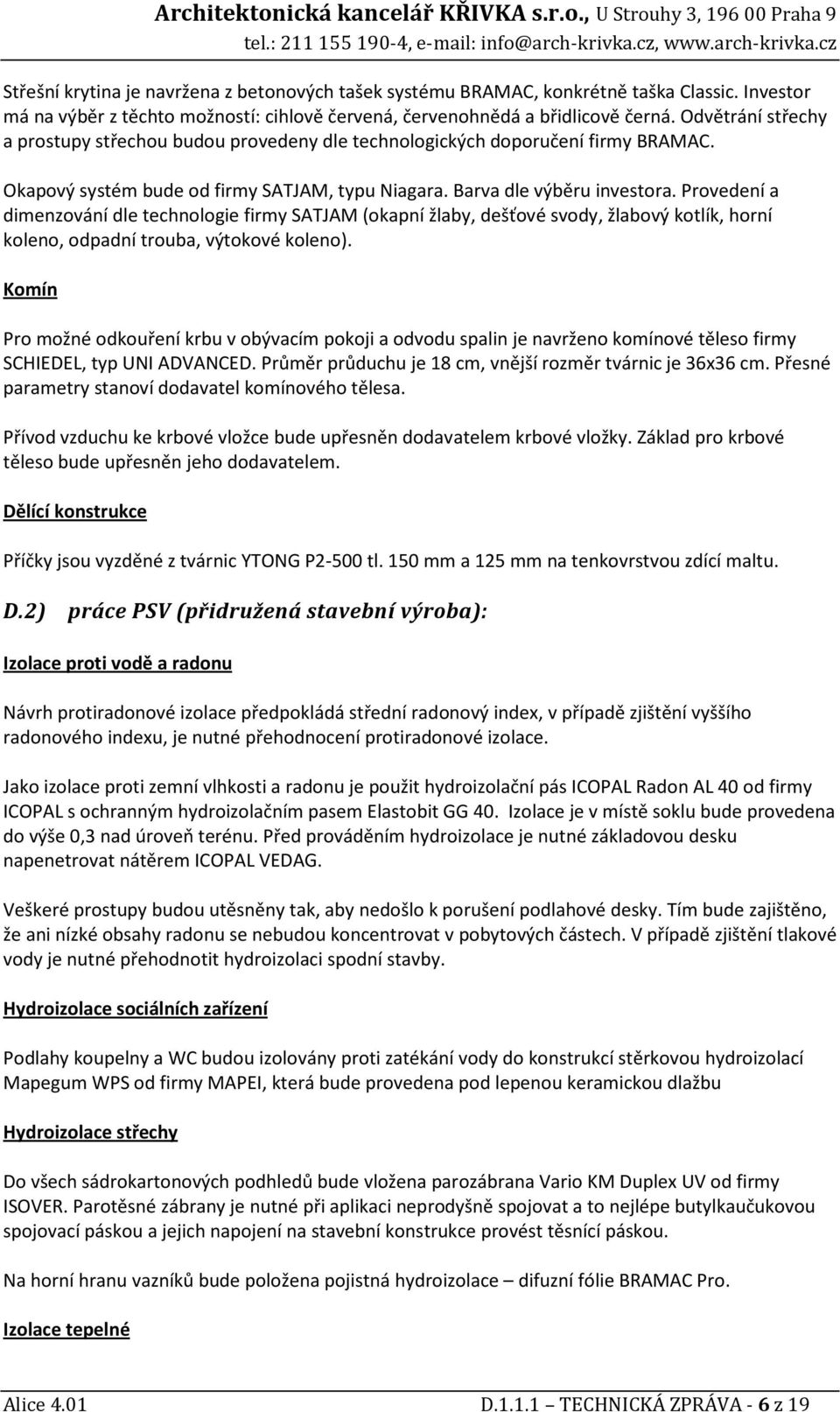

6 Architektonická kancelář KŘIVKA s.r.o., U Strouhy 3, Praha 9 Střešní krytina je navržena z betonových tašek systému BRAMAC, konkrétně taška Classic. Investor má na výběr z těchto možností: cihlově červená, červenohnědá a břidlicově černá. Odvětrání střechy a prostupy střechou budou provedeny dle technologických doporučení firmy BRAMAC. Okapový systém bude od firmy SATJAM, typu Niagara. Barva dle výběru investora. Provedení a dimenzování dle technologie firmy SATJAM (okapní žlaby, dešťové svody, žlabový kotlík, horní koleno, odpadní trouba, výtokové koleno). Komín Pro možné odkouření krbu v obývacím pokoji a odvodu spalin je navrženo komínové těleso firmy SCHIEDEL, typ UNI ADVANCED. Průměr průduchu je 18 cm, vnější rozměr tvárnic je 36x36 cm. Přesné parametry stanoví dodavatel komínového tělesa. Přívod vzduchu ke krbové vložce bude upřesněn dodavatelem krbové vložky. Základ pro krbové těleso bude upřesněn jeho dodavatelem. Dělící konstrukce Příčky jsou vyzděné z tvárnic YTONG P2-500 tl. 150 mm a 125 mm na tenkovrstvou zdící maltu. D.2) práce PSV (přidružená stavební výroba): Izolace proti vodě a radonu Návrh protiradonové izolace předpokládá střední radonový index, v případě zjištění vyššího radonového indexu, je nutné přehodnocení protiradonové izolace. Jako izolace proti zemní vlhkosti a radonu je použit hydroizolační pás ICOPAL Radon AL 40 od firmy ICOPAL s ochranným hydroizolačním pasem Elastobit GG 40. Izolace je v místě soklu bude provedena do výše 0,3 nad úroveň terénu. Před prováděním hydroizolace je nutné základovou desku napenetrovat nátěrem ICOPAL VEDAG. Veškeré prostupy budou utěsněny tak, aby nedošlo k porušení podlahové desky. Tím bude zajištěno, že ani nízké obsahy radonu se nebudou koncentrovat v pobytových částech. V případě zjištění tlakové vody je nutné přehodnotit hydroizolaci spodní stavby. Hydroizolace sociálních zařízení Podlahy koupelny a WC budou izolovány proti zatékání vody do konstrukcí stěrkovou hydroizolací Mapegum WPS od firmy MAPEI, která bude provedena pod lepenou keramickou dlažbu Hydroizolace střechy Do všech sádrokartonových podhledů bude vložena parozábrana Vario KM Duplex UV od firmy ISOVER. Parotěsné zábrany je nutné při aplikaci neprodyšně spojovat a to nejlépe butylkaučukovou spojovací páskou a jejich napojení na stavební konstrukce provést těsnící páskou. Na horní hranu vazníků bude položena pojistná hydroizolace difuzní fólie BRAMAC Pro. Izolace tepelné Alice 4.01 D TECHNICKÁ ZPRÁVA - 6 z 19

7 Bednící dílce vytápěné části rodinného domu jsou v místě soklu zatepleny izolačními deskami ISOVER EPS SOKL 3000 v tl. 60mm. Podlaha v přízemí bude tepelně izolována izolací ISOVER EPS Grey 100 v tl. 80mm a systémovou deskou podlahového topení FV Therm (od firmy FV Plast) v tl. 30mm. Strop bude zateplen izolací z minerálních vláken ISOVER Orsik v celkové tl. 360mm mezi spodními pásnicemi vazníků tl. 180mm, pod vazníky tl. 100mm a nad podhledem tl. 80mm Ostění a nadpraží oken a vstupních dveří bude izolováno z exteriéru extrudovaným polystyrenem ISOVER Styrodur 2800 C v tl. 20mm. U-profily nad okny budou z vnější strany izolovány tepelnou izolací ISOVER EPS 70F v tl. 80mm, která bude zbroušena na tl. 70mm. Tubus světlovodu bude opatřen izolací Isover - protipožárním systémem Ultimate Protect Wired Mat 4.0 Alu1 tl. 40mm. Izolace akustické Kročejový útlum podlah v podkroví bude zajištěn systémovou deskou podlahového topení FV Therm v tl. 30mm. Veškeré podlahy budou plovoucí. K zabezpečení řádné funkce plovoucích podlah je nezbytné dodržet tyto zásady: - Betonová mazanina musí být oddělena od zvukoizolační podložky PE folií, která zabrání zatečení cementového mléka do zvukoizolační podložky a tím jejímu akustickému znehodnocení. - Zvukoizolační podložka musí zcela oddělovat roznášecí vrstvu od nosné desky i okolních obvodových stěn. K tomu se užijí okrajové pásky z minerální vlny tl. 15 mm. Tyto pásky se u obvodových stěn překryjí pouze lištou, případně uzavřou vrstvou trvale plastického tmelu. Instalační potrubí musí být uložena pružně vzhledem k stavebním konstrukcím, aby byl omezen hluk šířící se konstrukcemi do chráněných objektů. Odpadní potrubí budou v kritických místech opatřena zvukovou izolací. Stejně tak musí být pružně uloženy zařizovací předměty v koupelnách, především pak vany. Potrubí rozvodů vody a odpadů je nutné při průchodu stavební konstrukcí obalit (včetně kolen) pěnovou potrubní izolací tl. min. 15 mm. Je nepřípustné potrubí, resp. část potrubí natvrdo zazdít do stavební konstrukce. Potrubní rozvody tažené v podlaze je nutné zcela pružně oddělit od těžké plovoucí desky a nosné konstrukce. Při zdění je nutné dodržet technologický předpis vydaný výrobcem firmou Xella a.s. Střešní krytina Střešní krytina je navržena z betonových tašek systému BRAMAC, konkrétně taška Classic. Investor má na výběr z těchto možností: cihlově červená, červenohnědá a břidlicově černá. Řešení všech detailů střechy (odvětrání, prostupy, hřeben, okap, ukončení štítů apod.) budou provedeny dle technologických doporučení firmy BRAMAC. Klempířské konstrukce Alice 4.01 D TECHNICKÁ ZPRÁVA - 7 z 19

8 Okapový systém bude od firmy SATJAM, typu Niagara. Barva dle výběru investora. Provedení a dimenzování dle technologie firmy SATJAM (okapní žlaby, dešťové svody, žlabový kotlík, horní koleno, odpadní trouba, výtokové koleno). Vnější parapety budou hliníkové s bočními kryty a budou součástí dodávky oken od firmy PKS Okna. Při provádění detailů klempířských výrobků nutno postupovat dle typových podkladů dodavatelských firem. Zámečnické konstrukce Před vstupem do RD bude v přístupové cestě umístěna venkovní rohož Vario od firmy ACO. Vana Vario bude z polymerbetonu a na ní bude umístěn Mřížkový rošt s V-profilem prutu z materiálu pozinkovaná ocel. Rozměr výrobku bude 750mm x 500mm. Výplně otvorů Okna budou v plastovém provedení se zasklením tepelně izolačními dvojskly. Okna budou od firmy PKS Okna s profilem Inoutic Prestige. Pro tepelně technické parametry viz bod E) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů. Všechny otevíravé výplně budou opatřeny čtyřstupňovým kováním (zavření, otevření, sklopení, spárové větrání a mikroventilace). Součástí dodávky oken budou vnitřní i vnější parapety. Střešní světlovod bude od firmy VELUX typ TWR 010. Vstupní dveře budou plastové od firmy PKS Okna. Vnitřní dveře a zárubně budou od firmy MASONITE. Dveře budou plné nebo ze 2/3 prosklené voštinové- laminátové-jednokřídlé. Pouzdra pro posuvné dveře budou od firmy J.A.P. typ JAP 705 Norma line standard do zděné konstrukce tl. 125mm. Úpravy povrchů Podlahy keramická dlažba bude od firmy LASSELSBERGER RAKO (typ Sidney a Taurus) a laminátová podlahová krytina bude od firmy ASKO. Finální vrstvy podlah pobytových místností musí mít protiskluzovou úpravu povrchu se součinitelem smykového tření nejméně 0,3. Skladby podlah jsou zpracovány v části této zprávy Obklady Obklady stěn keramickými obkladačkami od firmy LASSELSBERGER RAKO (typ Vanity) jsou navrženy do výše 2,0m (horní hrana obložkových zárubní) v koupelnách a na WC. V prostoru kuchyňského koutu bude keramický obklad proveden ve výšce 0,85-1,45m. Omítky Vnitřní a vnější omítky (i sokl) budou od firmy WEBER. Specifikace omítek je ve skladbě konstrukcí, část této zprávy Při změně materiálu omítaného povrchu (např. zdivo zateplení, různé druhy zateplení) bude do jádrové omítky vložena výztužná tkanina (sklotextilní síťovina). Barevnost omítek a obkladů musí být schválena stavebníkem na vzorkovnici a musí být proveden vzorek na fasádě min. 1,0 x 1,0 m. Alice 4.01 D TECHNICKÁ ZPRÁVA - 8 z 19

9 Malby a nátěry vnitřní omítky, stěrky a sádrokartonové konstrukce jsou opatřeny malířským nátěrem firmy HET. V místě kuchyňské linky a v koupelnách budou použity otěruvzdorné omyvatelné malby. Ocelové konstrukce budou opatřeny antikorozním nátěrem. Větrání Větrání v RD je uvažováno přirozeně okny. Odtah par v kuchyni bude zajištěn digestoří vyvedenou na fasádu objektu. Větrání WC v přízemí bude pomocí ventilátoru vyvedeného na fasádu objektu. Vytápění Jako zdroj tepla bude pro RD sloužit plynový kondenzační kotel BAXI umístěný v komoře - místnost 1.05 v sestavě se 125 L zásobníkem teplé vody. Topení v celém RD bude podlahové + topné žebříčky v koupelně. Komínová tělesa Komínové těleso od firmy SCHIEDEL typ UNI ADVANCED s průměrem 18 cm je umístěno v obývacím pokoji. Nad střechou bude komínové těleso opatřeno komínovým pláštěm. E) TEPELNĚ TECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ A VÝPLNÍ OTVORŮ Svislé konstrukce Navržená skladba obvodové konstrukce se součinitelem prostupu tepla U = 0,19 W/m 2 K bude splňovat požadavky normy ČSN na doporučený součinitel prostupu tepla U < U N.dop = 0,25 W/m 2.K. Podlaha na terénu Navržená skladba obvodové konstrukce se součinitelem prostupu tepla U = 0,30 W/m 2 K bude splňovat požadavky normy ČSN na doporučený součinitel prostupu tepla U < U N.dop = 0,30 W/m 2.K. Střešní konstrukce Navržená skladba obvodové konstrukce se součinitelem prostupu tepla U = 0,18 W/m 2 K bude splňovat požadavky normy ČSN na doporučený součinitel prostupu tepla U < U N.dop = 0,24 W/m 2.K. Výplně otvorů - okna Okna v plastovém provedení od Firmy PKS Okna profil Inoutic Prestige s tepelně izolačním dvojsklem budou mít součinitel prostupu tepla U = 1,1-1,2 W/m 2 K a budou splňovat požadavek normy ČSN na požadovaný součinitel prostupu tepla U < U N = 1,5 W/m 2.K a na kritickou vnitřní povrchovou teplotu (rosný bod) pro obytné místnosti s návrhovou teplotou vnitřního vzduchu 21 a navrhované relativní vlhkosti vzduchu 50%. Výplně otvorů vstupní dveře Vstupní dveře od Firmy PKS Okna budou mít součinitel prostupu tepla U = 1,4 W/m 2 K a budou splňovat požadavek normy ČSN na požadovaný součinitel prostupu tepla U < U N = 1,7 W/m 2.K a na kritickou vnitřní povrchovou teplotu (rosný bod) pro obytné místnosti s návrhovou teplotou vnitřního vzduchu 21 a navrhované relativní vlhkosti vzduchu 50%. Alice 4.01 D TECHNICKÁ ZPRÁVA - 9 z 19

10 F) ZPŮSOB ZALOŽENÍ OBJEKTU S OHLEDEM NA VÝSLEDKY INŽENÝRSKO-GEOLOGICKÉHO A HYDROGEOLOGICKÉHO PRŮZKUMU Tento bod bude řešen v dokumentaci osazení RD na pozemek. G) VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ PŘÍPADNÝCH NEGATIVNÍCH ÚČINKŮ Vzdálenosti jednotlivých objektů musí být takové, aby nedošlo ke zhoršení podmínek denního osvětlení a oslunění. Provoz rodinného domu nemá negativní vliv na životní prostředí. S odpady bude nakládáno dle místních zvyklostí a budou ukládány na řízenou skládku. Jednotlivé složky odpadu budou vytříděny. H) DOPRAVNÍ ŘEŠENÍ Tento bod bude řešen v dokumentaci osazení RD na pozemek. I) OCHRANA OBJEKTU PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ, PROTIRADONOVÉ OPATŘENÍ Ochrana před pronikáním radonu z podloží je řešena pro střední radonový index. Bude-li radonovým průzkumem zjištěn vyšší radonový index, bude nutné tuto ochranu přehodnotit. Podle ČSN Ochrana staveb proti radonu z podloží vyžaduje realizace stavby v případě zjištěného středního radonového indexu ochranná opatření stavebního objektu. Za dostatečné protiradonové opatření se dle normy považuje provedení kontaktních konstrukcí pomocí celistvé protiradonové izolace s plynotěsně provedenými prostupy. Ochranu proti radonu zajišťuje hydroizolační pás s vložkou z hliníkové folie ICOPAL Radon AL 40 od firmy ICOPAL. J) DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Dokumentace je v souladu s dotčenými hygienickými předpisy a závaznými normami ČSN a vyhláškou č. 269/2009 Sb., o technických požadavcích na stavby, novelizovanou vyhláškou 20/2012 Sb. a vyhláškou č. 26/1999 Sb., o obecných technických požadavcích na stavby v hl. m. Praze. Dále je v souladu s vyhláškou č. 431/2012 Sb., kterou se mění vyhláška č. 501/2006 Sb., o Alice 4.01 D TECHNICKÁ ZPRÁVA - 10 z 19

11 obecných požadavcích na využívání území. Dokumentace splňuje příslušné předpisy a požadavky jak pro vnitřní prostředí, tak i pro vliv stavby na životní prostředí. Alice 4.01 D TECHNICKÁ ZPRÁVA - 11 z 19

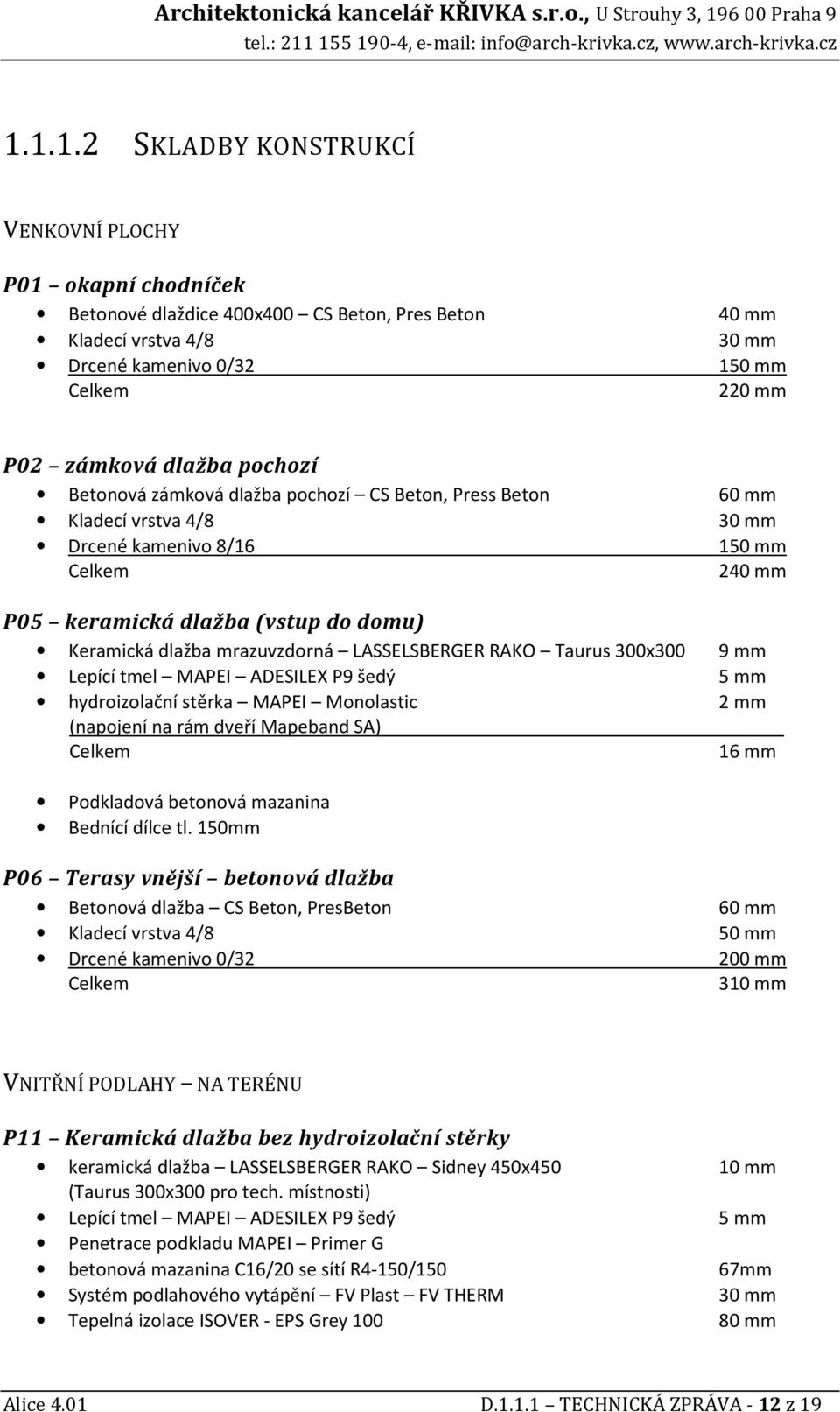

12 SKLADBY KONSTRUKCÍ VENKOVNÍ PLOCHY P01 okapní chodníček Betonové dlaždice 400x400 CS Beton, Pres Beton 40 mm Kladecí vrstva 4/8 30 mm Drcené kamenivo 0/ mm 220 mm P02 zámková dlažba pochozí Betonová zámková dlažba pochozí CS Beton, Press Beton 60 mm Kladecí vrstva 4/8 30 mm Drcené kamenivo 8/ mm 240 mm P05 keramická dlažba (vstup do domu) Keramická dlažba mrazuvzdorná LASSELSBERGER RAKO Taurus 300x300 9 mm Lepící tmel MAPEI ADESILEX P9 šedý 5 mm hydroizolační stěrka MAPEI Monolastic 2 mm (napojení na rám dveří Mapeband SA) 16 mm Podkladová betonová mazanina Bednící dílce tl. 150mm P06 Terasy vnější betonová dlažba Betonová dlažba CS Beton, PresBeton 60 mm Kladecí vrstva 4/8 50 mm Drcené kamenivo 0/ mm 310 mm VNITŘNÍ PODLAHY NA TERÉNU P11 Keramická dlažba bez hydroizolační stěrky keramická dlažba LASSELSBERGER RAKO Sidney 450x mm (Taurus 300x300 pro tech. místnosti) Lepící tmel MAPEI ADESILEX P9 šedý 5 mm Penetrace podkladu MAPEI Primer G betonová mazanina C16/20 se sítí R4-150/150 67mm Systém podlahového vytápění FV Plast FV THERM 30 mm Tepelná izolace ISOVER - EPS Grey mm Alice 4.01 D TECHNICKÁ ZPRÁVA - 12 z 19

13 Ochranný hydroizolační pás ICOPAL elastobit GG 40 4 mm Hydroizolační pás ICOPAL Radon AL 40 4 mm Penetrační nátěr ICOPAL VEDAG 200 mm Podkladní betonová mazanina C16/20 se sítí 2*R6-150/ mm Zhutněný štěrkový násyp frakce 12/ mm Zhutněný násyp, hutnit po vrstvách max. tl. 300 mm P12 Keramická dlažba s hydroizolační stěrkou (Koupelna, WC) keramická dlažba LASSELSBERGER RAKO Sidney 450x mm Lepící tmel MAPEI ADESILEX P9 šedý 5 mm hydroizolační stěrka MAPEI Mapegum WPS 2 mm (dilatace, vnitřní a vnější rohy Mapeband PE 120) Penetrace podkladu MAPEI Primer G betonová mazanina C16/20 se sítí R4-150/ mm Systém podlahového vytápění FV Plast FV THERM 30 mm Tepelná izolace ISOVER - EPS Grey mm Ochranný hydroizolační pás ICOPAL elastobit GG 40 4 mm Hydroizolační pás ICOPAL Radon AL 40 4 mm Penetrační nátěr ICOPAL VEDAG 200 mm Podkladní betonová mazanina C16/20 se sítí 2*R6-150/ mm Zhutněný štěrkový násyp frakce 12/ mm Zhutněný násyp, hutnit po vrstvách max. tl. 300 mm P13 Laminátová krytina Laminátové desky zámkové - ASKO 8 mm Podkladní pás Miralon s parozábranou - ASKO 2 mm Penetrace podkladu MAPEI Primer G betonová mazanina C16/20 se sítí R4-150/ mm Systém podlahového vytápění FV Plast FV THERM 30 mm Tepelná izolace ISOVER - EPS Grey mm Ochranný hydroizolační pás ICOPAL elastobit GG 40 4 mm Hydroizolační pás ICOPAL Radon AL 40 4 mm Penetrační nátěr ICOPAL VEDAG 200 mm Podkladní betonová mazanina C16/20 se sítí 2*R6-150/ mm Zhutněný štěrkový násyp frakce 12/ mm Zhutněný násyp, hutnit po vrstvách max. tl. 300 mm PODHLEDY Alice 4.01 D TECHNICKÁ ZPRÁVA - 13 z 19

14 C Sádrokartonový podhled - vazníky, vnitřní obklad Rigips d Tepelná izolace mezi pásnicemi vazníků ISOVER Orsik 180 mm Tepelná izolace pod kleštinami ISOVER Orsik 100 mm Parozábrana ISOVER VARIO KM Duplex UV Tepelná izolace nad podhledem ISOVER Orsik / profily R-CD 80 mm Sádrokartonové desky RIGIPS RF (A)(RFI(H2) koupelna) 15 mm Penetrace HET UP Ground 2* Malířský nátěr HET Klasik (color) 375 mm STŘECHY S Šikmá nezateplená střecha vazníky betonové střešní tašky - pro sklon střechy 12 Střešní tašky BRAMAC Classic 50 mm Latě 60/40 mm ASKO 40 mm Kontralatě 60/40 mm ASKO 40 mm Difuzní fólie BRAMAC TOP RU Bednění z hoblovaných prken - ASKO 20 mm Dřevěné vazníky TESARIO mm mm S Šikmá nezateplená střecha vazníky betonové střešní tašky - pro sklon střechy 23 Střešní tašky BRAMAC Classic 50 mm Latě 60/40 mm ASKO 40 mm Kontralatě 60/40 mm ASKO 40 mm Difuzní fólie BRAMAC TOP RU Dřevěné vazníky TESARIO mm mm S05 - Šikmá nezateplená střecha vazníky podbití přesahů Střešní tašky BRAMAC Classic 50 mm Latě 60/40 mm ASKO 40 mm Kontralatě 60/40 mm ASKO 40 mm Difúzní folie BRAMAC TOP RU Přesah dřevěných vazníků TESARIO 180 mm podbití palubkami ASKO 24 mm 334 mm NOSNÉ STĚNY W Obvodová stěna 485 mm (450 mm) Silikonová vnější pastovitá omítka WEBER Weber.pas silikon 2 mm Podkladní nátěr pod fin. omítku WEBER Weber.pas.podklad UNI Stěrková hmota WEBER Weber.therm klasik + výztužná skleněná 5 mm Síťovina Weber.therm 131 Alice 4.01 D TECHNICKÁ ZPRÁVA - 14 z 19

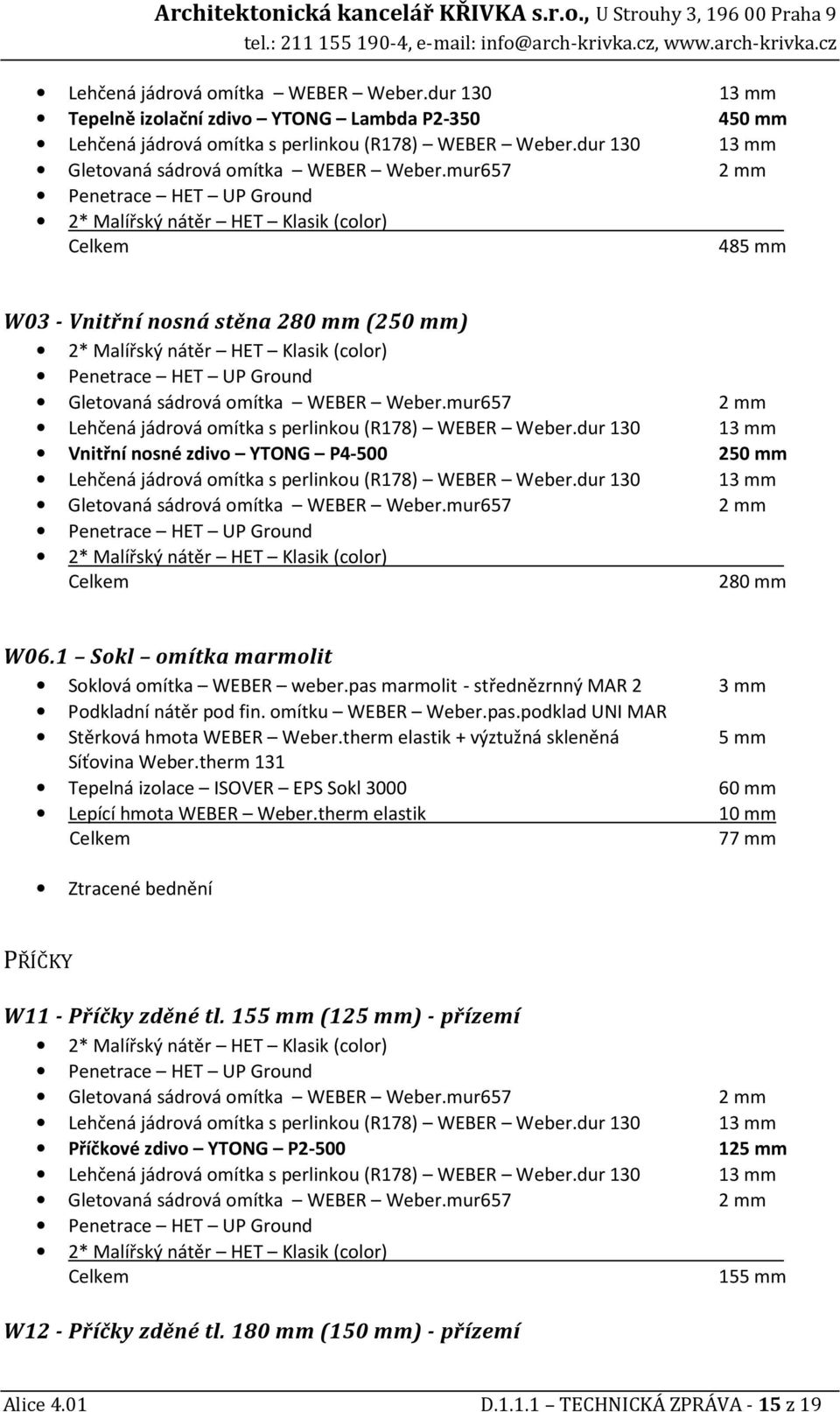

15 Architektonická kancelář KŘIVKA s.r.o., U Strouhy 3, Praha 9 Lehčená jádrová omítka WEBER Weber.dur 130 Tepelně izolační zdivo YTONG Lambda P2-350 Lehčená jádrová omítka s perlinkou (R178) WEBER Weber.dur 130 Gletovaná sádrová omítka WEBER Weber.mur657 Penetrace HET UP Ground 2* Malířský nátěr HET Klasik (color) 13 mm 450 mm 13 mm 2 mm 485 mm W03 - Vnitřní nosná stěna 280 mm (250 mm) 2* Malířský nátěr HET Klasik (color) Penetrace HET UP Ground Gletovaná sádrová omítka WEBER Weber.mur657 Lehčená jádrová omítka s perlinkou (R178) WEBER Weber.dur 130 Vnitřní nosné zdivo YTONG P4-500 Lehčená jádrová omítka s perlinkou (R178) WEBER Weber.dur 130 Gletovaná sádrová omítka WEBER Weber.mur657 Penetrace HET UP Ground 2* Malířský nátěr HET Klasik (color) 2 mm 13 mm 250 mm 13 mm 2 mm 280 mm W06.1 Sokl omítka marmolit Soklová omítka WEBER weber.pas marmolit - střednězrnný MAR 2 Podkladní nátěr pod fin. omítku WEBER Weber.pas.podklad UNI MAR Stěrková hmota WEBER Weber.therm elastik + výztužná skleněná Síťovina Weber.therm 131 Tepelná izolace ISOVER EPS Sokl 3000 Lepící hmota WEBER Weber.therm elastik 3 mm 5 mm 60 mm 10 mm 77 mm Ztracené bednění PŘÍČKY W11 - Příčky zděné tl. 155 mm (125 mm) - přízemí 2* Malířský nátěr HET Klasik (color) Penetrace HET UP Ground Gletovaná sádrová omítka WEBER Weber.mur657 Lehčená jádrová omítka s perlinkou (R178) WEBER Weber.dur 130 Příčkové zdivo YTONG P2-500 Lehčená jádrová omítka s perlinkou (R178) WEBER Weber.dur 130 Gletovaná sádrová omítka WEBER Weber.mur657 Penetrace HET UP Ground 2* Malířský nátěr HET Klasik (color) 2 mm 13 mm 125 mm 13 mm 2 mm 155 mm W12 - Příčky zděné tl. 180 mm (150 mm) - přízemí Alice 4.01 D TECHNICKÁ ZPRÁVA - 15 z 19

16 2* Malířský nátěr HET Klasik (color) Penetrace HET UP Ground Gletovaná sádrová omítka WEBER Weber.mur657 2 mm Lehčená jádrová omítka s perlinkou (R178) WEBER Weber.dur mm Příčkové zdivo YTONG P mm Lehčená jádrová omítka s perlinkou (R178) WEBER Weber.dur mm Gletovaná sádrová omítka WEBER Weber.mur657 2 mm Penetrace HET UP Ground 2* Malířský nátěr HET Klasik (color) 180 mm Obklad - přízemí Keramický obklad LASSELSBERG RAKO - Vanity 394x198 7 mm Lepící tmel MAPEI ADESILEX P9 šedý 5 mm Penetrace podkladu MAPEI Primer G 12 mm Zdivo YTONG Alice 4.01 D TECHNICKÁ ZPRÁVA - 16 z 19

17 POUŽITÉ MATERIÁLY A VÝROBKY KATEGORIE - HRUBÁ STAVBA POLOŽKA MATERIÁL VÝROBEK DODAVATEL Základové konstrukce Pasy z prostého Svislé konstrukce betonu Krčky ze ztraceného bednění Tepelně izolační obvodové zdivo Nosné zdivo Vnitřní nosné zdivo Příčkové zdivo v 1.NP Komínové těleso Vodorovné konstrukce Podkladní betonová deska na terénu Systémové překlady do U-profilu Systémové překlady Věncová tvárnice Bednění v úrovni stropu nad okny a v úrovni věnce pod pozednicí Bednící dílec v tl. 300mm, 250mm a 150mm Ytong Lambda+ P2-350 tl. 450mm Ytong tvárnice P4-500 v tl. 375mm Ytong tvárnice P4-500 v tl. 250mm Ytong příčkovky P2-500 v tl. 150mm a 125 mm UNI ADVANCED bez větrací šachty, nad střechou komínový plášť Beton C16/20 vyztužený kari sítí R6 150/150 Ytong - U profil Ytong NOP, NEP a PSF (dle statiky) Ytong věncová tvárnice Ytong příčkovky P2-500 v tl. 75mm CS Beton a Press Beton XELLA XELLA XELLA XELLA SCHIEDEL XELLA XELLA XELLA XELLA Izolace proti vodě Penetrační nátěr Icopal Vedag 10l ICOPAL VEDAG Proti zemní vlhkosti a Radon AL 40 a ICOPAL VEDAG radonu elastobit GG 40 hydroizolační stěrka Mapegum WPS MAPEI (koupelny) Hydroizolační stěrka Monolastic MAPEI (vnější schody do RD) Parozábrany Vario KM Duplex UV ISOVER Tepelné izolace sokl EPS Sokl 3000 v tl. ISOVER 60mm a 40mm Podlaha na terénu EPS Grey 100 v tl. ISOVER 80mm Šikmá střecha a Orsik v tl. 80mm, ISOVER Alice 4.01 D TECHNICKÁ ZPRÁVA - 17 z 19

18 podhled 100mm a 180mm Ostění a nadpraží Styrodur 2800 C v tl. ISOVER z vnější strany 20mm Sádrokartonové Vnitřní obklad stropu a d RIGIPS konstrukce šikmých ploch Střecha Příhradové vazníky Dřevěné příhradové TESARIO vazníky Střešní krytiny Střešní krytina RD taška Classic BRAMAC Pochozí lávka Šíře 410mm BRAMAC Klempířské konstrukce Okapní systém Niagara SATJAM Truhlářské konstrukce Deskový materiál OSB desky ASKO Zámečnické Venkovní čistící rohož Vario 500x750mm ACO konstrukce Výplně otvorů vnější Plastová okna Inoutic Prestige 76 PKS Okna Parapet vnější Hliníkový s bočními PKS Okna kryty z plastu Parapet vnitřní Dřevěný laminovaný PKS Okna Světlovody TWR 010 VELUX Vstupní dveře PKS Okna LUSSO PP J.A.P. Stahovací schody na půdu Vlez na střechu Luminex UNI BRAMAC Úpravy povrchů vnější Fasádní omítka Silikonová vnější WEBER prstovitá omítka Weber.pas silikon sokl Omítka marmolit WEBER Weber.pas marmolit Úpravy povrchů vnitřní Vnitřní omítky Gletovaná sádrová WEBER omítka Weber.mur657 Lehčená jádrová omítka Weber.dur 130 s perlinkou R178 WEBER KATEGORIE TZB POLOŽKA MATERIÁL VÝROBEK DODAVATEL Vytápění Plynový kondenzační Luna Duo-tec HT 1.24 BAXI kotel Krbová kamna KF GROUP Komínové těleso UNI ADVANCED bez SCHIEDEL větrací šachty, nad střechou komínový plášť Podlahové vytápění FV Therm FV Plast a.s. Rozvody vody Studená voda PPR Classic FV Plast a.s. Teplá voda S 2,5(PN 20) FASER se FV Plast a.s. skelnými vlákny Elektroinstalace Rozvodnice a jističe EATON rozvody EATON Alice 4.01 D TECHNICKÁ ZPRÁVA - 18 z 19

19 hromosvod Kanalizace Kanalizační potrubí Jiné instalace Centrální vysavač HUSKY Flex NEWAG - HUSKY KATEGORIE DOKONČOVACÍ PRÁCE POLOŽKA MATERIÁL VÝROBEK DODAVATEL Výplně otvorů vnitřní Pouzdra pro posuvné Norma Line Standard J.A.P dveře Vnitřní dveře křídlové Laminátové MASONITE a obložkové zárubně jednokřídlé a dvoukřídlé nátěry Malířský nátěr HET Klasik / HET Color HET (penetrace) (UP-Ground) Malířský nátěr do HET Brillant 100 bílý HET koupelny (penetrace) (UP-Ground) Podlahová krytina Keramická dlažba Sidney 45x45 LASSELSBERGER RAKO Keramická dlažba pro technické místnosti Taurus 30x30 LASSELSBERGER RAKO Venkovní mrazuvzdorná dlažba Taurus 30x30 LASSELSBERGER - RAKO Laminátová krytina Laminátové desky ASKO zámkové Obklady Obklad stěn Vanity 20x40 LASSLESBERGER - RAKO Tmel a lepící hmota, Lepící tmel podlahy Adesilex P9 šedý / MAPEI samonivelační stěrky, spárovací tmely Penetrace podkladu Keraflex Maxi S1 Primer G MAPEI Samonivelační stěrka / Planolit 315 / MAPEI vyrovnávací hmota Nivorapid Sanitární technika Armatury Zenta KLUDI Zařizovací předměty SANITEC - KOLO KATEGORIE VENKOVNÍ PLOCHY POLOŽKA MATERIÁL VÝROBEK DODAVATEL Venkovní plochy Vnější dlažba pochozí CS Beton / Press Beton Terasy dlažba CS Beton / Press Beton Výrobky zde neuvedené jsou od dodavatele Raab Karcher Praha, leden 2014 Ing. Michaela Slavíčková Alice 4.01 D TECHNICKÁ ZPRÁVA - 19 z 19
