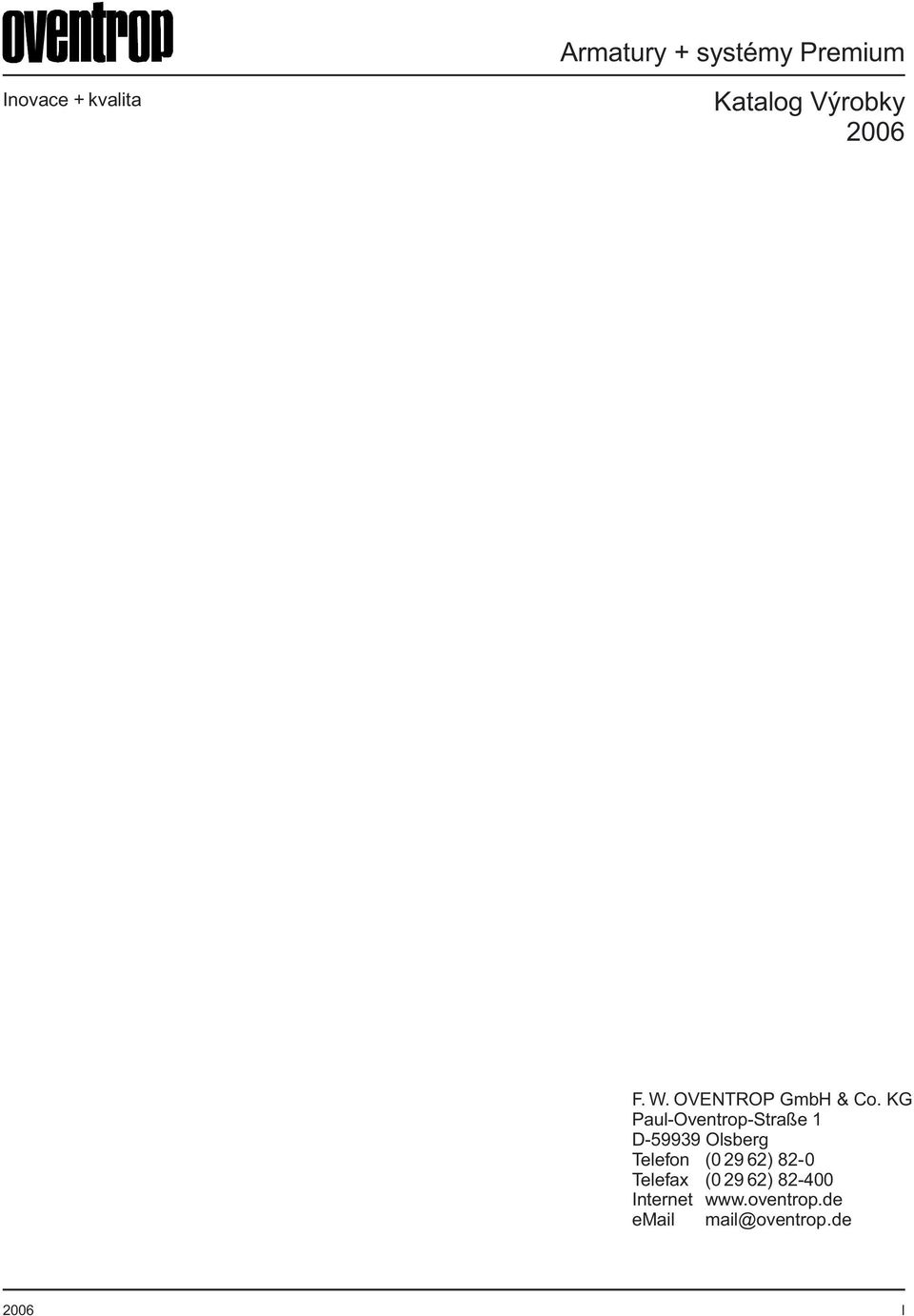

1 Armatury + systémy Premium Inovace + kvalita Katalog Výrobky F. W. OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D Olsberg Telefon ( ) 82-0 Telefax ( ) Internet mail@oventrop.de I

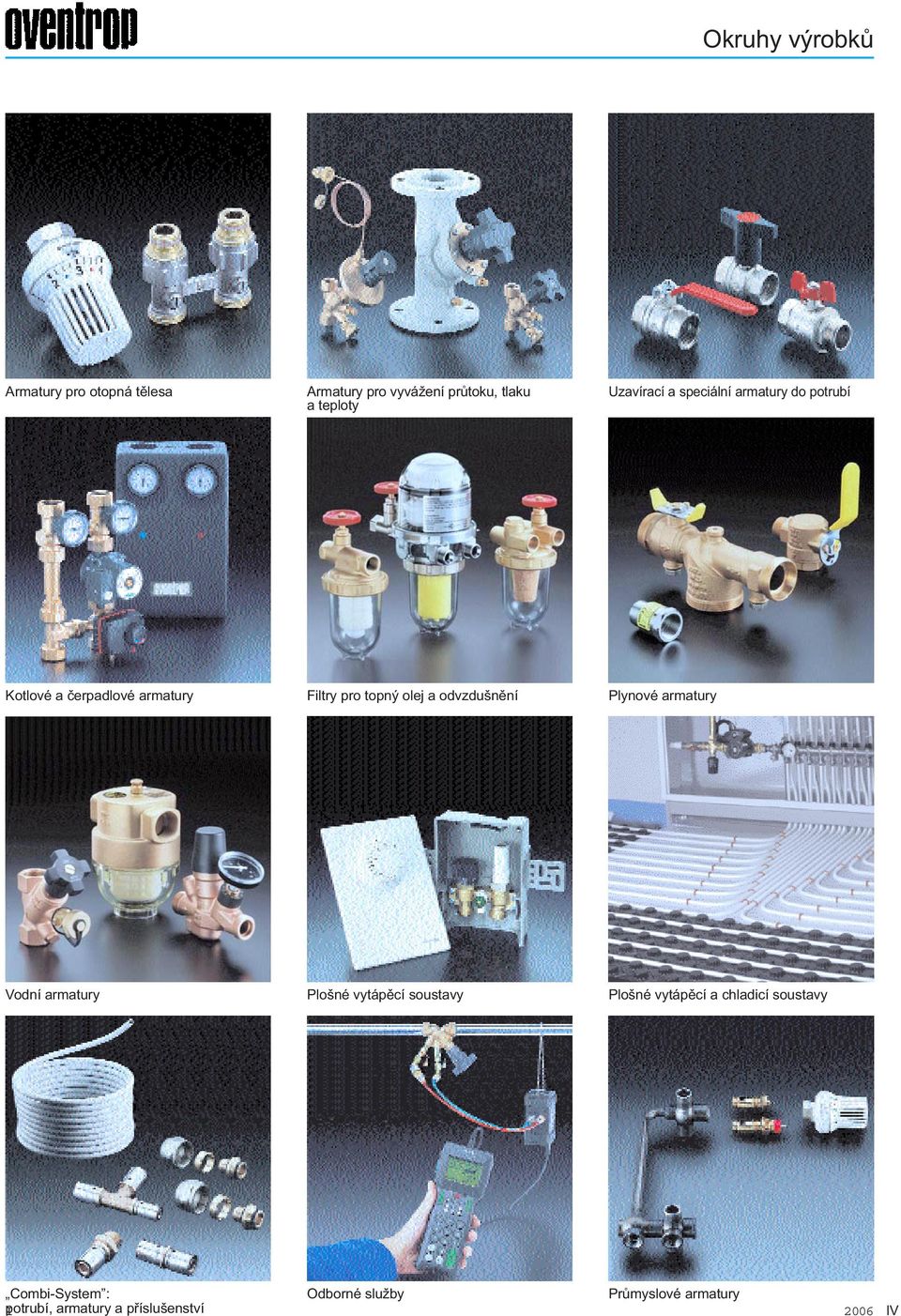

2 Okruhy výrobkù Armatury pro otopná tìlesa Armatury pro vyvážení prùtoku, tlaku a teploty Uzavírací a speciální armatury do potrubí Kotlové a èerpadlové armatury Filtry pro topný olej a odvzdušnìní Plynové armatury Vodní armatury Plošné vytápìcí soustavy Plošné vytápìcí a chladicí soustavy Combi-System : Ipotrubí, armatury a pøíslušenství Odborné služby Prùmyslové armatury IV

3 Armatury pro otopná tìlesa 1 2 Armatury pro vyvážení prùtoku, tlaku a teploty (v otopných a chladicích soustavách) 3 4 Uzavírací a speciální armatury do potrubí 5 Kotlové a èerpadlové armatury 6 7 Armatury pro topný olej a odvzdušnìní 8 Armatury pro èerpání a rozvod topného oleje 9 10 Plynové armatury 11 Vodní armatury 12 Plošné vytápìcí a chladicí soustavy 13 Combi-System Potrubí Copipe, spojovací materiál Cofit, armatury a pøíslušenství pro otopná tìlesa, sanitární techniku, plošné vytápìcí a chladicí systémy a j. Odborné služby Oventrop CD, výpoèetní programy, Datanorm/mìøicí pøístroje/servis/semináøe/pøíruèky Obecné I Abecední seznam výrobkù 16

4 Obsah Strana Obsah 1 Armatury pro otopná tìlesa 1.01 Termostatická hlavice Uni XH Termostatická hlavice Uni XHM Termostatická hlavice Uni XHT Termostatická hlavice Uni XHZ Termostatická hlavice Uni XHB Termostatická hlavice Uni LH Termostatická hlavice Uni SH Termostatická hlavice Uni CH Termostatická hlavice s dálkovým ovládáním Uni LH Termostatická hlavice Uni DH Termostatická hlavice Uni MH Termostatické hlavice pro otopná tìlese se svìrným pøipojením Termostatická hlavice Uni XD Termostatická hlavice Uni XDZ Termostatická hlavice Uni LD Termostatická hlavice Uni CD Termostatická hlavice s dálkovým ovládáním Uni LD Energeticky úporná souprava Termostatické hlavice Uni XHZ, Uni XDZ Termostatické hlavice M 30 x 1, Speciální termostatické hlavice Ventilové vložky pro otopná tìlesa s integrovanou ventilovou soupravou 016, Ruèní seøizovací hlavice Pøíslušenství k termostatickým hlavicím Logodisc ochranný kotouè Prostorové termostaty, hodiny Elektrotermické servopohony Termostatická hlavice Uni LHZ Elektromotorické servopohony systémù EIB, LON Ventily Stavební øady A Ventily Stavební øady AV 6 012, Ventily Stavební øady ADV Ventily Stavební øady AZ Ventily Stavební øady M Ventily Stavební øady RF Ventily Stavební øady RFV Ventily Stavební øady P Ventile Stavební øady F 012, Pøíslušentsví Exkluzivní armatury pro otopná tìlesa Bypass-Combi Duo pro dvoutrubkové vytápìcí soustavy 012, Pøipojovací díly Ponorný ventil Ventily systému TKM Multiblock T Bypass-Combi Uno pro jednotrubkové vytápìcí soustavy 012, Ventil s ponornou trubicí 016, Ventily systému TKM Trojcestné obtokové ventily Ventily do zpáteèky Ruèní regulaèní ventily Ventily pro pøestavbu 016, Izolaèní šroubení 016, Omezovaè teploty zpáteèky 021, Ventilové vložky Pomùcky pro montáž a pøestavbu Šroubení Multiflex F Šroubení Multiflex V Pøipojení otopných tìles Multimodul Pøipojovací díly 999 IV 2005

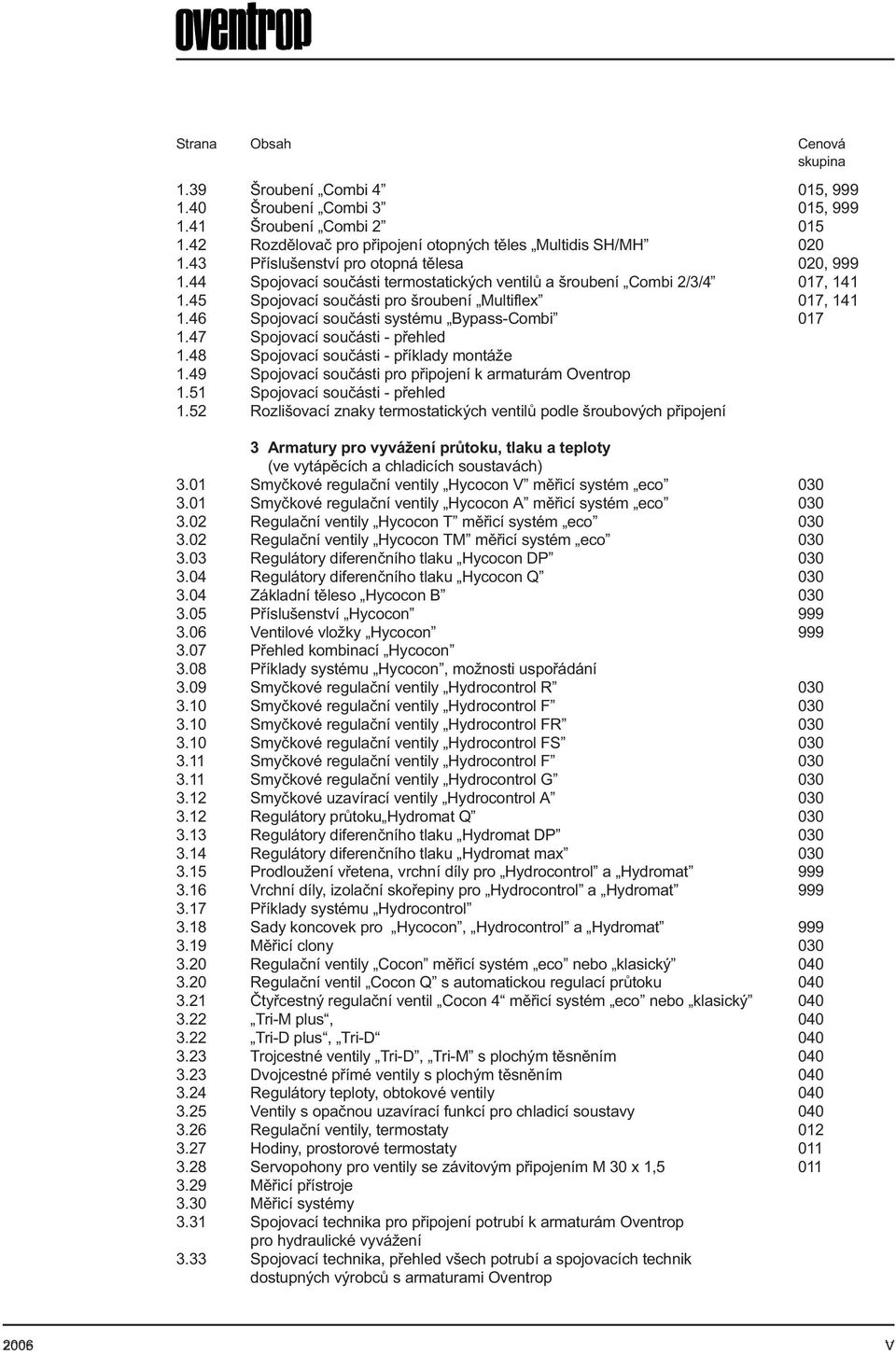

5 Strana Obsah 1.39 Šroubení Combi 4 015, Šroubení Combi 3 015, Šroubení Combi Rozdìlovaè pro pøipojení otopných tìles Multidis SH/MH Pøíslušenství pro otopná tìlesa 020, Spojovací souèásti termostatických ventilù a šroubení Combi 2/3/4 017, Spojovací souèásti pro šroubení Multiflex 017, Spojovací souèásti systému Bypass-Combi Spojovací souèásti - pøehled 1.48 Spojovací souèásti - pøíklady montáže 1.49 Spojovací souèásti pro pøipojení k armaturám Oventrop 1.51 Spojovací souèásti - pøehled 1.52 Rozlišovací znaky termostatických ventilù podle šroubových pøipojení 3 Armatury pro vyvážení prùtoku, tlaku a teploty (ve vytápìcích a chladicích soustavách) 3.01 Smyèkové regulaèní ventily Hycocon V mìøicí systém eco Smyèkové regulaèní ventily Hycocon A mìøicí systém eco Regulaèní ventily Hycocon T mìøicí systém eco Regulaèní ventily Hycocon TM mìøicí systém eco Regulátory diferenèního tlaku Hycocon DP Regulátory diferenèního tlaku Hycocon Q Základní tìleso Hycocon B Pøíslušenství Hycocon Ventilové vložky Hycocon Pøehled kombinací Hycocon 3.08 Pøíklady systému Hycocon, možnosti uspoøádání 3.09 Smyèkové regulaèní ventily Hydrocontrol R Smyèkové regulaèní ventily Hydrocontrol F Smyèkové regulaèní ventily Hydrocontrol FR Smyèkové regulaèní ventily Hydrocontrol FS Smyèkové regulaèní ventily Hydrocontrol F Smyèkové regulaèní ventily Hydrocontrol G Smyèkové uzavírací ventily Hydrocontrol A Regulátory prùtoku Hydromat Q Regulátory diferenèního tlaku Hydromat DP Regulátory diferenèního tlaku Hydromat max Prodloužení vøetena, vrchní díly pro Hydrocontrol a Hydromat Vrchní díly, izolaèní skoøepiny pro Hydrocontrol a Hydromat Pøíklady systému Hydrocontrol 3.18 Sady koncovek pro Hycocon, Hydrocontrol a Hydromat Mìøicí clony Regulaèní ventily Cocon mìøicí systém eco nebo klasický Regulaèní ventil Cocon Q s automatickou regulací prùtoku Ètyøcestný regulaèní ventil Cocon 4 mìøicí systém eco nebo klasický Tri-M plus, Tri-D plus, Tri-D Trojcestné ventily Tri-D, Tri-M s plochým tìsnìním Dvojcestné pøímé ventily s plochým tìsnìním Regulátory teploty, obtokové ventily Ventily s opaènou uzavírací funkcí pro chladicí soustavy Regulaèní ventily, termostaty Hodiny, prostorové termostaty Servopohony pro ventily se závitovým pøipojením M 30 x 1, Mìøicí pøístroje 3.30 Mìøicí systémy 3.31 Spojovací technika pro pøipojení potrubí k armaturám Oventrop pro hydraulické vyvážení 3.33 Spojovací technika, pøehled všech potrubí a spojovacích technik dostupných výrobcù s armaturami Oventrop 2005 V

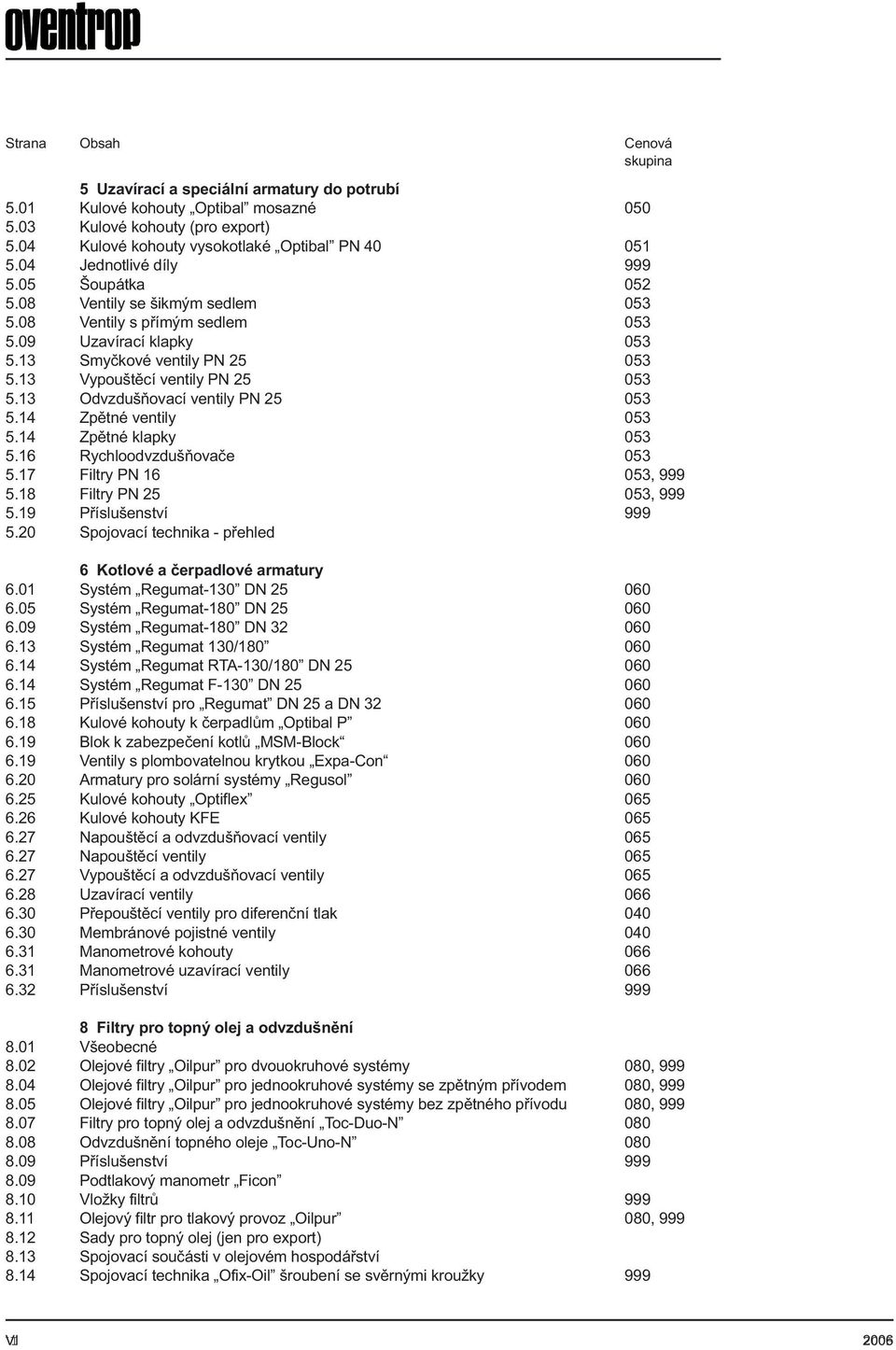

6 Strana Obsah 5 Uzavírací a speciální armatury do potrubí 5.01 Kulové kohouty Optibal mosazné Kulové kohouty (pro export) 5.04 Kulové kohouty vysokotlaké Optibal PN Jednotlivé díly Šoupátka Ventily se šikmým sedlem Ventily s pøímým sedlem Uzavírací klapky Smyèkové ventily PN Vypouštìcí ventily PN Odvzdušòovací ventily PN Zpìtné ventily Zpìtné klapky Rychloodvzdušòovaèe Filtry PN , Filtry PN , Pøíslušenství Spojovací technika - pøehled 6 Kotlové a èerpadlové armatury 6.01 Systém Regumat-130 DN Systém Regumat-180 DN Systém Regumat-180 DN Systém Regumat 130/ Systém Regumat RTA-130/180 DN Systém Regumat F-130 DN Pøíslušenství pro Regumat DN 25 a DN Kulové kohouty k èerpadlùm Optibal P Blok k zabezpeèení kotlù MSM-Block Ventily s plombovatelnou krytkou Expa-Con Armatury pro solární systémy Regusol Kulové kohouty Optiflex Kulové kohouty KFE Napouštìcí a odvzdušòovací ventily Napouštìcí ventily Vypouštìcí a odvzdušòovací ventily Uzavírací ventily Pøepouštìcí ventily pro diferenèní tlak Membránové pojistné ventily Manometrové kohouty Manometrové uzavírací ventily Pøíslušenství Filtry pro topný olej a odvzdušnìní 8.01 Všeobecné 8.02 Olejové filtry Oilpur pro dvouokruhové systémy 080, Olejové filtry Oilpur pro jednookruhové systémy se zpìtným pøívodem 080, Olejové filtry Oilpur pro jednookruhové systémy bez zpìtného pøívodu 080, Filtry pro topný olej a odvzdušnìní Toc-Duo-N Odvzdušnìní topného oleje Toc-Uno-N Pøíslušenství Podtlakový manometr Ficon 8.10 Vložky filtrù Olejový filtr pro tlakový provoz Oilpur 080, Sady pro topný olej (jen pro export) 8.13 Spojovací souèásti v olejovém hospodáøství 8.14 Spojovací technika Ofix-Oil šroubení se svìrnými kroužky 999 VI 2005

7 Strana Obsah 9 Armatury pro èerpání a dopravu topného oleje 9.01 Uzávìry nádrží Uzávìry mìøicí trubice nádrže Odvzdušòovací víèka Zpìtné ventily se dvìma kulièkami s distanèní patkou 090, Zpìtné ventily se dvìma kulièkami Šroubení s tìsnìním Systém pro èerpání z nádrží Flexo-Bloc Flexibilní sání Ukazatel naplnìní nádrže 090, Nádobka na kondenzát, Alarm naplnìní nádrže Uzavírací ventil Pøepouštìcí ventily, Dvojitá pøepojovací armatura Membránové bezpeènostní ventily Oilstop Pøepouštìcí ventily Armatura pro vyrovnávání tlaku,,olex 9.09 Hadicové vedení Snímaè mezní hodnoty Pøíslušenství Pøíslušenství olejového hospodáøství Spojovací technika - pøehled 9.16 Šroubení s øezným kroužkem Ofix-Oil 090, Dvojité spojky Ofix-Oil Plynové armatury Zkratky a pojmy Prùtoèné kulové kohouty Optigas pro jednotrubkové plynomìry Pøíslušenství Kulové kohouty Optigas pro jednotrubkové plynomìry Pøíslušenství Kulové kohouty Optigas pro dvoutrubkové plynomìry 120, Uzavírací kulové kohouty Optigas Uzavírací kulové kohouty Optigas se zabudovaným TAE Pøipojovací kulové kohouty Optigas Bezpeènostní plynové hadice Optigas Plynové zásuvky Optigas Bezpeènostní plynové hadice Optigas Kontrolka proudìní plynu GS Tepelné jištìní armatur TAE Manometrový tlaèítkový kohout Rychlouzavírací ventily Vodní armatury Ventily pro vodu Aquastrom F Ventily pro vodu Aquastrom KFR Sada pro osazení vodomìru Pøíslušenství 130, Termostatický a hydraulický regulaèní ventil Aquastrom T plus Smyèkový regulaèní ventil z bronzu Aquastrom C Termostatické regulaèní ventily Aquastrom T Terrmostatický smìšovaè užitkové vody Brawa-Mix Systém rozvodu pitné vody Aquamodul Jednotlivé prvky systému 130, Domácí vodovodní regulaèní stanice Vodní filtry Aquanova Filtry se zpìtným proplachem Aquanova Bypassové (obtokové) armatury Rozdìlovací armatury Spojovací technika - pøehled 2005 VII

8 Strana Obsah 13 Plošné vytápìcí a chladicí soustavy Znázornìní soustavy Cofloor Unibox E 021, Unibox 021, Pøíslušenství 021, Systém nopových desek Cofloor pro vytápìní/chlazení Spínací systém Cofloor a systém svìrných kolejnic 999 pro sklopné desky nebo izolaèní role pro vytápìní/chlazení Systém suché stavby Cofloor pro vytápìní/chlazení Pøíslušenství Potrubí, náøadí Šroubovací fitinky, lisovací fitinky Rozdìlovaèe pro plošné vytápìní Multidis SF Vestavné skøínì, mìøièe tepla, Hycocon V, Hycocon DP 020, Regulaèní stanice Regufloor H pro vytápìcí soustavy Regulaèní stanice Regufloor HC pro vytápìcí a chladicí soustavy Prostorové termostaty, servopohony, pøíslušenství Radiové regulátory Regulaèní sady pro plošné vytápìní, sady s bypass (obtokovým) ventilem Regulaèní sada pro plošné vytápìní s trojcestným ventilem Tri-D l Jednotlivé komponenty 020, 021, Omezovaèe teploty zpáteèky Jednotlivé komponenty 017, 020, Combi-Systém Vícevrstvé spojovací potrubí Copipe Lisovací fitinky Cofit P Lisovací koleno Cofit P Lisovací T-kusy Cofit P Fitinky, pøipojovací kusy Cofit P Nástìnky, držáky, zátky Cofit P 141, Šroubení se svìrnými kroužky Cofit S Redukce Cofit S Pøechodky Cofit S Závitové fitinky a pøechodky Cofit S Nástìnky, držáky, zátky Cofit S 141, Sanitární rozdìlovaè Multidis R 132, 141, Pøíslušenství Cofit Náøadí Copipe Lisovací pøístroje Cofit P 15 Odborné služby Oventrop CD Software, technická data, popisy armatur Programy pro programovatelné poèítaèe Sofwarový balík programù pro stavby (SSH) Mìøicí pøístroje Odborné semináøe Odborná literatura Hotline 16 Obecné Abecední seznam výrobkù VIII 2005

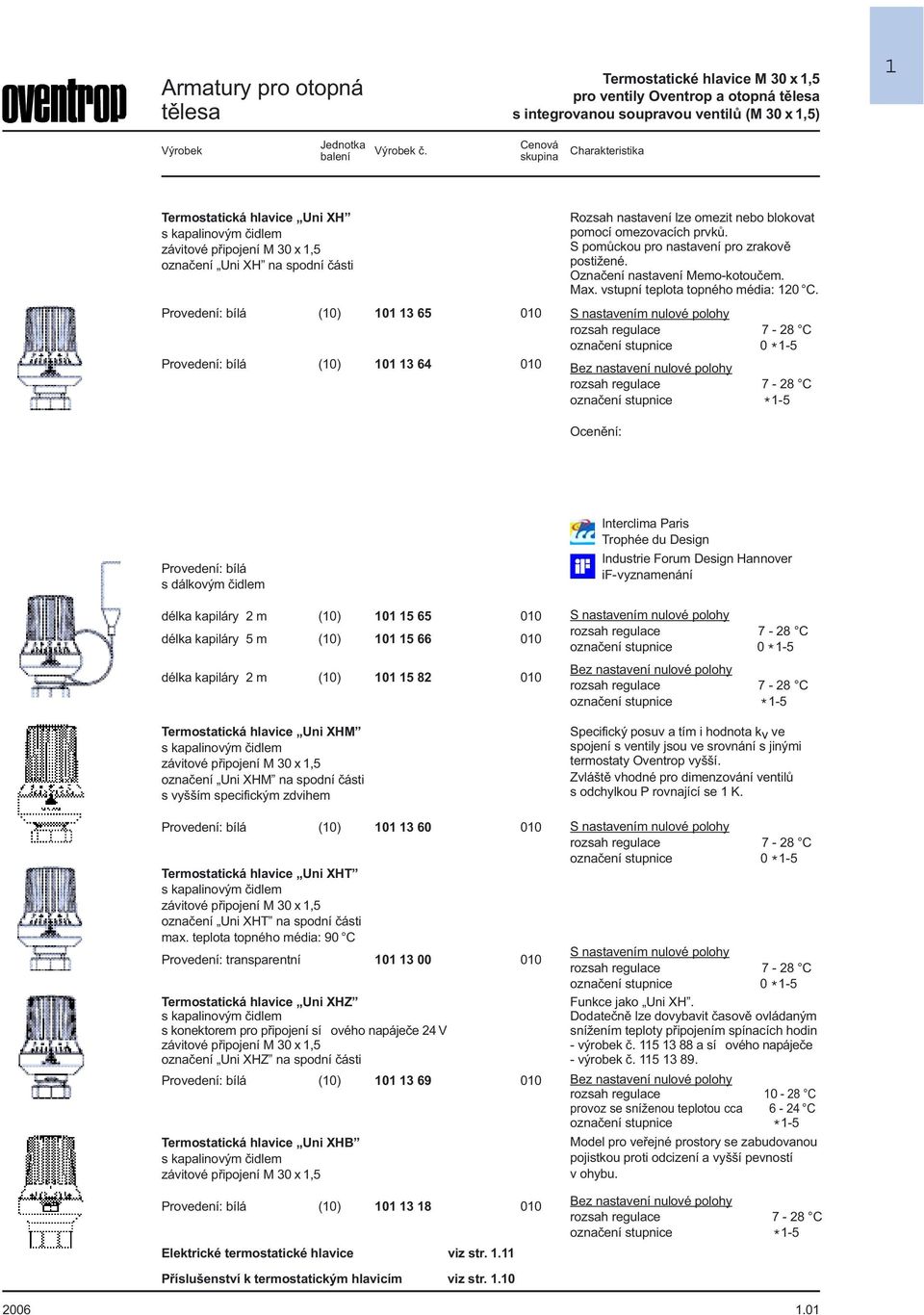

9 Armatury pro otopná tìlesa Termostatické hlavice M 30 x 1,5 pro ventily Oventrop a otopná tìlesa s integrovanou soupravou ventilù (M 30 x 1,5) 1 Jednotka balení è. Termostatická hlavice Uni XH s kapalinovým èidlem závitové pøipojení M 30 x 1,5 oznaèení Uni XH na spodní èásti Provedení: bílá (10) Provedení: bílá (10) Rozsah nastavení lze omezit nebo blokovat pomocí omezovacích prvkù. S pomùckou pro nastavení pro zrakovì postižené. Oznaèení nastavení Memo-kotouèem. Max. vstupní teplota topného média: 120 C. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *1-5 Ocenìní: Provedení: bílá s dálkovým èidlem délka kapiláry 2 m (10) délka kapiláry 5 m (10) délka kapiláry 2 m (10) Termostatická hlavice Uni XHM s kapalinovým èidlem závitové pøipojení M 30 x 1,5 oznaèení Uni XHM na spodní èásti s vyšším specifickým zdvihem Provedení: bílá (10) Termostatická hlavice Uni XHT s kapalinovým èidlem závitové pøipojení M 30 x 1,5 oznaèení Uni XHT na spodní èásti max. teplota topného média: 90 C Provedení: transparentní Termostatická hlavice Uni XHZ s kapalinovým èidlem s konektorem pro pøipojení sí ového napájeèe 24 V závitové pøipojení M 30 x 1,5 oznaèení Uni XHZ na spodní èásti Provedení: bílá (10) Termostatická hlavice Uni XHB s kapalinovým èidlem závitové pøipojení M 30 x 1,5 Provedení: bílá (10) Elektrické termostatické hlavice viz str Pøíslušenství k termostatickým hlavicím viz str Interclima Paris Trophée du Design Industrie Forum Design Hannover if-vyznamenání S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *1-5 Specifický posuv a tím i hodnota kv ve spojení s ventily jsou ve srovnání s jinými termostaty Oventrop vyšší. Zvláštì vhodné pro dimenzování ventilù s odchylkou P rovnající se 1 K. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Funkce jako Uni XH. Dodateènì lze dovybavit èasovì ovládaným snížením teploty pøipojením spínacích hodin - výrobek è a sí ového napájeèe - výrobek è Bez nastavení nulové polohy rozsah regulace C provoz se sníženou teplotou cca 6-24 C oznaèení stupnice *1-5 Model pro veøejné prostory se zabudovanou pojistkou proti odcizení a vyšší pevností v ohybu. Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *

10 1 Termostatické hlavice M 30 x 1,5 pro ventily Oventrop a otopná tìlesa s integrovanou soupravou ventilù (M 30 x 1,5) Jednotka balení è. Termostatická hlavice Uni LH s kapalinovým èidlem závitové pøipojení M 30 x 1,5 oznaèení Uni LH na spodní èásti Rozsah nastavení lze omezit nebo blokovat pomocí zakrytých omezovacích prvkù. S pomùckou nastavení pro zrakovì postižené. Oznaèení nastavení Memo-kotouèem. Max. vstupní teplota topného média: 120 C. Provedení: bílá (10) Provedení: bílá bez Memo-kotouèe (25) Provedení: bílá (10) Provedení: bílá (10) S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Bez nastavení nulové polohy rozsah regulace 7-28 C nastavení stupnice 0 *1-5 Pro plavecké haly a léèebné koupelové provozy Bez nastavení nulové polohy rozsah regulace 8-38 C nastavení stupnice 1-7 Provedení: signální šedá s dekoraèním kroužkem (RAL 7004) (25) * 010 antracit s dekoraèním kroužkem (25) zlatá s dekoraèním kroužkem (25) chromovaná s dekoraèním kroužkem (25) S nastavením nulové polohy rozsah regulace 7-28 C nastavení stupnice 0 *1-5 Provedení: bílá s dálkovým èidlem délka kapiláry 0,6 m (75) m (75) m (75) m (75) m (75) délka kapiláry 2 m (10) Výroba konèí. S nastavením nulové polohy rozsah regulace 7-28 C nastavení stupnice 0 *1-5 Výroba konèí. Bez nastavení nulové polohy rozsah regulace 7-28 C nastavení stupnice *1-5 Pro plavecké haly a léèebné koupelové provozy. Bez nastavení nulové polohy rozsah regulace 8-38 C nastavení stupnice 1-7 Provedení: antracitová s dekoraèním kroužkem a dálkovým èidlem délka kapiláry 2 m (75) S nastavením nulové polohy rozsah regulace 7-28 C nastavení stupnice 0 *1-5 Výroba konèí Elektrické termostatické hlavice viz str Pøíslušenství k termostatickým hlavicím viz str *novinka v katalogu

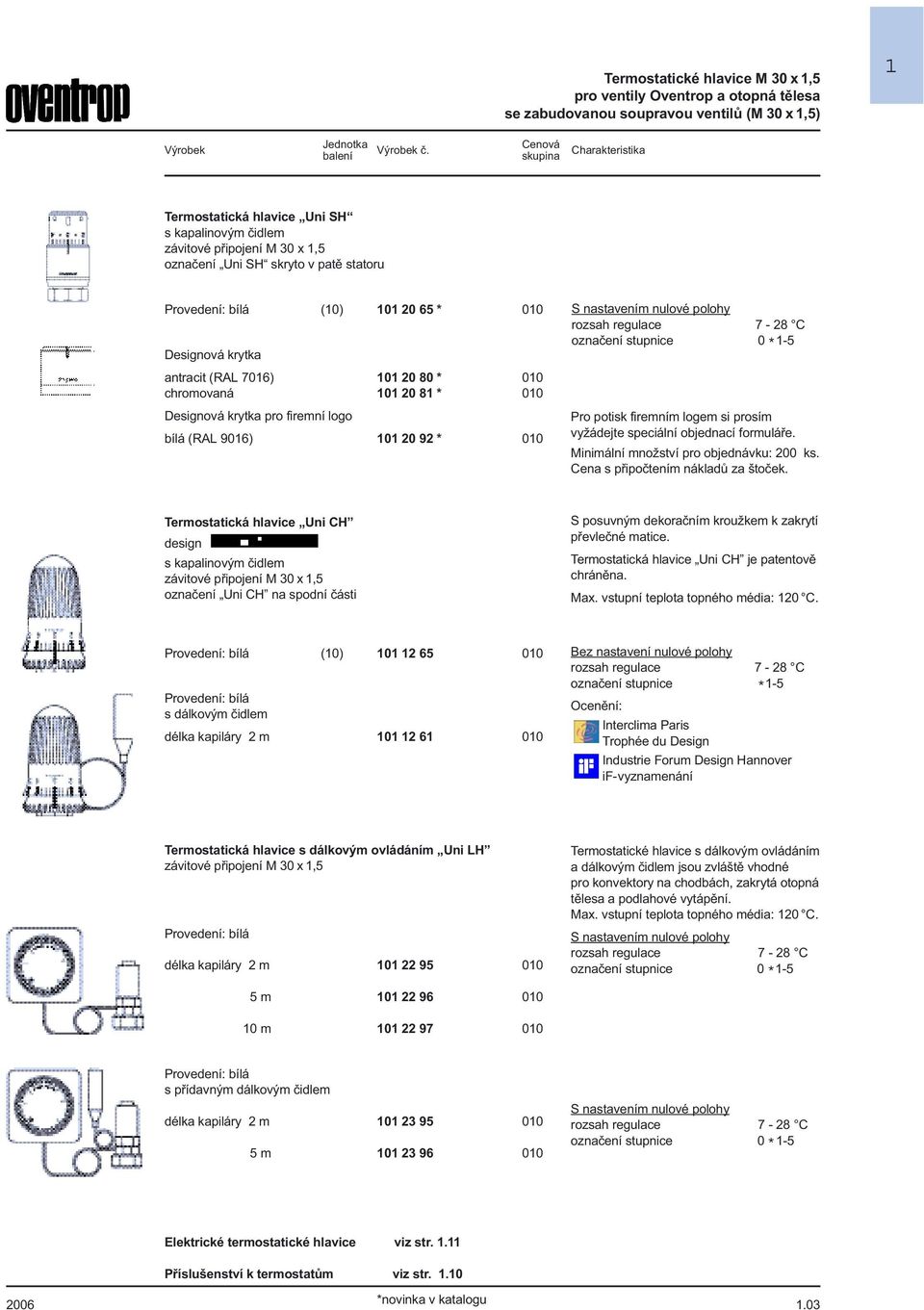

11 Termostatické hlavice M 30 x 1,5 pro ventily Oventrop a otopná tìlesa se zabudovanou soupravou ventilù (M 30 x 1,5) 1 Jednotka balení è. Termostatická hlavice Uni SH s kapalinovým èidlem závitové pøipojení M 30 x 1,5 oznaèení Uni SH skryto v patì statoru Provedení: bílá (10) * 010 Designová krytka antracit (RAL 7016) * 010 chromovaná * 010 Designová krytka pro firemní logo bílá (RAL 9016) * 010 S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Pro potisk firemním logem si prosím vyžádejte speciální objednací formuláøe. Minimální množství pro objednávku: 200 ks. Cena s pøipoètením nákladù za štoèek. Termostatická hlavice Uni CH design s kapalinovým èidlem závitové pøipojení M 30 x 1,5 oznaèení Uni CH na spodní èásti S posuvným dekoraèním kroužkem k zakrytí pøevleèné matice. Termostatická hlavice Uni CH je patentovì chránìna. Max. vstupní teplota topného média: 120 C. Provedení: bílá (10) Provedení: bílá s dálkovým èidlem délka kapiláry 2 m Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *1-5 Ocenìní: Interclima Paris Trophée du Design Industrie Forum Design Hannover if-vyznamenání Termostatická hlavice s dálkovým ovládáním Uni LH závitové pøipojení M 30 x 1,5 Provedení: bílá délka kapiláry 2 m Termostatické hlavice s dálkovým ovládáním a dálkovým èidlem jsou zvláštì vhodné pro konvektory na chodbách, zakrytá otopná tìlesa a podlahové vytápìní. Max. vstupní teplota topného média: 120 C. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 5 m m Provedení: bílá s pøídavným dálkovým èidlem délka kapiláry 2 m m S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Elektrické termostatické hlavice viz str Pøíslušenství k termostatùm viz str *novinka v katalogu 1.03

12 1 Termostatické hlavice M 30 x 1,5 pro ventily Oventrop a pro otopná tìlesa se zabudovanou soupravou ventilù (M 30 x 1,5) Jednotka balení è. Termostatická hlavice Uni DH s èidlem z pevné látky závitové pøipojení M 30 x 1,5 oznaèení Uni DH na spodní èásti Provedení: bílá (10) chromovaná (10) Max. vstupní teplota topného média 120 C. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Provedení: bílá s dálkovým èidlem délka kapiláry 2 m (10) Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Výroba konèí. Termostatické hlavice Uni XH, Uni XHM, Uni XHB, Uni XHT, Uni XHZ, Uni LH, Uni CH a Uni DH lze bez úprav osadit na vestavìná otopná tìlesa se zabudovanými ventilovými soupravami následujících výrobcù: ACOVA Alarko Aluplan Arbonia Baufa Biasi Boki Bemm Borer Bremo Caradon-Stelrad Cetra Cöskünöz Concept Dekatherm DEF Delta Demrad DiaNorm Dia-therm Dunaferr DURA Ferroli Gerhard + Rauh Heatline Henrad HM-Heizkörper (Zmìny vyhrazeny) Hoval IMAS Itemar/Biasi Jaga JOCO Kampmann Kaitherm Kermi Kalor Korado Lembacher Manaut Merriott Neria Purmo Radson Rettig Runtal Starpan Stelrad Superia US-Steel Vasco VEHA Winkels Zehnder Zenith Pøíklad integrované soupravy ventilù dvoutrubkové vytápìcí soustavy. Vnìjší závit G 3 /4, osová rozteè potrubí 50 mm. Výrobní program šroubení pro spojení tìchto otopných tìles s trubkovými rozvody viz str. 1.34, 1.35, 1.36, 1.37 a Elektrické termostatické hlavice viz str Pøíslušenství k termostatickým hlavicím viz str

13 Termostatické hlavice se svìrným pøipojením pro otopná tìlesa se zabudovanou soupravou ventilù (pøipojení svìrným spojem) 1 Jednotka balení è. Termostatická hlavice Uni XD s kapalinovým èidlem pøipojení svìrným spojem oznaèení Uni XD na spodní èásti Provedení: bílá (10) Provedení: bílá (10) Tyto termostatické hlavice lze bez úprav osadit na ventilové soupravy integrované v otopných tìlesech se svìrným spojem firmy Danfoss, stavební øady RA. Výhody svìrného spoje s pøevleènou maticí: snadná montáž pevný spoj Rozsah nastavení lze omezit nebo blokovat pomocí omezovacích prvkù. S pomùckou pro nastavení pro zrakovì postižené. Oznaèení nastavení pomocí Memo-kotouèe. Max. vstupní teplota topného média: 120 C. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *1-5 Provedení: bílá s dálkovým èidlem délka kapiláry 2 m (10) S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Termostatická hlavice Uni XDZ s kapalinovým èidlem s konektorem pro pøipojení sí ového napajeèe 24 V pøipojení svìrným spojem oznaèení Uni XDZ na spodní èásti Provedení: bílá (10) Termostatická hlavice Uni LD s kapalinovým èidlem pøipojení svìrným spojem oznaèení Uni LD na spodní èásti Provedení: bílá (10) Provedení: bílá (25) bez Memo-kotouèe Memo-kotouè s potiskem zákazníka na vyžádání Provedení: bílá (10) Provedení: signální šedá s dekoraèním kroužkem (RAL 7004) (25) * 010 antracitová s dekoraèním kroužkem (25) chromovaná s dekoraèním kroužkem (25) zlatá s dekoraèním kroužkem (25) Provedení: bílá s dálkovým èidlem délka kapiláry 2 m (75) Elektrické termostatické hlavice viz str Funkce jako Uni XD. Dodateènì lze dovybavit èasovì ovládaným snížením teploty pøipojením spínacích hodin - výrobek è a sí ového napájeèe - výrobek è Bez nastavení nulové polohy rozsah regulace C provoz se sníženou teplotou cca C oznaèení stupnice *1-5 S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *1-5 S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice * 1-5 S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 * 1-5 Pøíslušenství k termostatickým hlavicím viz str *novinka v katalogu 1.05

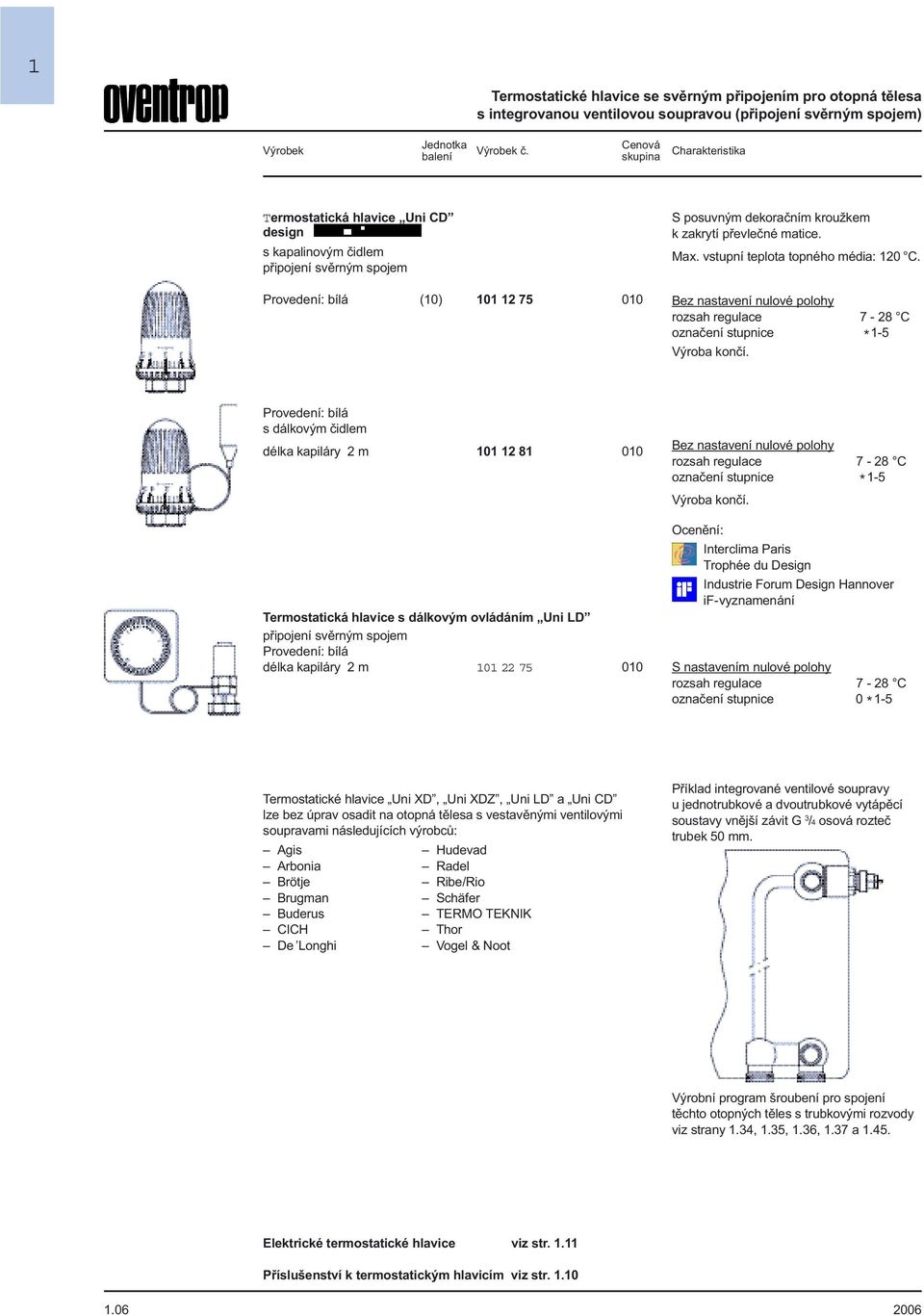

14 1 Termostatické hlavice se svìrným pøipojením pro otopná tìlesa s integrovanou ventilovou soupravou (pøipojení svìrným spojem) Jednotka balení è. Termostatická hlavice Uni CD design s kapalinovým èidlem pøipojení svìrným spojem Provedení: bílá (10) S posuvným dekoraèním kroužkem k zakrytí pøevleèné matice. Max. vstupní teplota topného média: 120 C. Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Výroba konèí. Provedení: bílá s dálkovým èidlem délka kapiláry 2 m Termostatická hlavice s dálkovým ovládáním Uni LD pøipojení svìrným spojem Provedení: bílá délka kapiláry 2 m Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *1-5 Výroba konèí. Ocenìní: Interclima Paris Trophée du Design Industrie Forum Design Hannover if-vyznamenání S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Termostatické hlavice Uni XD, Uni XDZ, Uni LD a Uni CD lze bez úprav osadit na otopná tìlesa s vestavìnými ventilovými soupravami následujících výrobcù: Agis Arbonia Brötje Brugman Buderus CICH De Longhi Hudevad Radel Ribe/Rio Schäfer TERMO TEKNIK Thor Vogel & Noot Pøíklad integrované ventilové soupravy u jednotrubkové a dvoutrubkové vytápìcí soustavy vnìjší závit G 3 /4 osová rozteè trubek 50 mm. Výrobní program šroubení pro spojení tìchto otopných tìles s trubkovými rozvody viz strany 1.34, 1.35, 1.36, 1.37 a Elektrické termostatické hlavice viz str Pøíslušenství k termostatickým hlavicím viz str

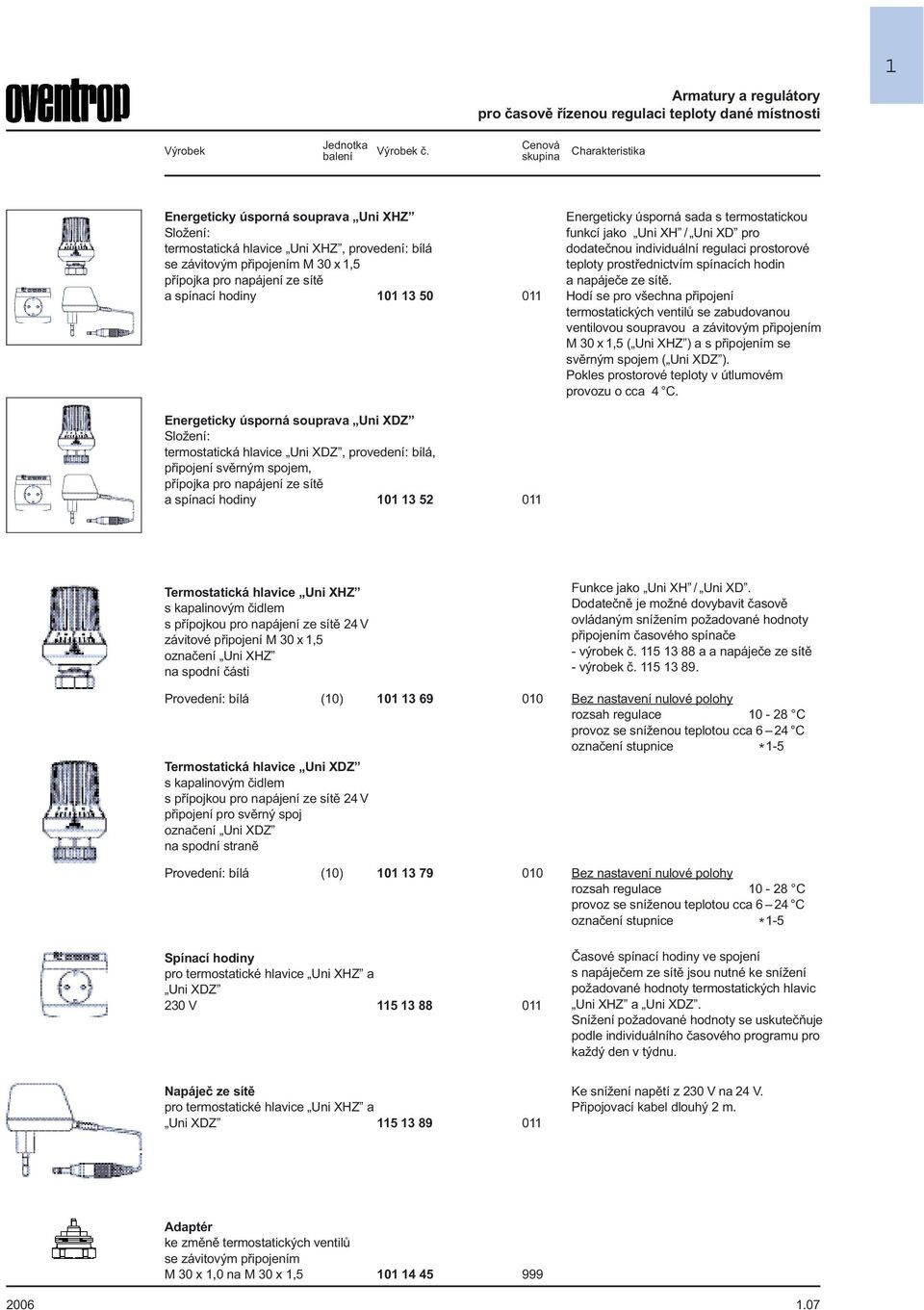

15 Armatury a regulátory pro èasovì øízenou regulaci teploty dané místnosti 1 Jednotka balení è. Energeticky úsporná souprava Uni XHZ Složení: termostatická hlavice Uni XHZ, provedení: bílá se závitovým pøipojením M 30 x 1,5 pøípojka pro napájení ze sítì a spínací hodiny Energeticky úsporná sada s termostatickou funkcí jako Uni XH / Uni XD pro dodateènou individuální regulaci prostorové teploty prostøednictvím spínacích hodin a napájeèe ze sítì. Hodí se pro všechna pøipojení termostatických ventilù se zabudovanou ventilovou soupravou a závitovým pøipojením M 30 x 1,5 ( Uni XHZ ) a s pøipojením se svìrným spojem ( Uni XDZ ). Pokles prostorové teploty v útlumovém provozu o cca 4 C. Energeticky úsporná souprava Uni XDZ Složení: termostatická hlavice Uni XDZ, provedení: bílá, pøipojení svìrným spojem, pøípojka pro napájení ze sítì a spínací hodiny Termostatická hlavice Uni XHZ s kapalinovým èidlem s pøípojkou pro napájení ze sítì 24 V závitové pøipojení M 30 x 1,5 oznaèení Uni XHZ na spodní èásti Provedení: bílá (10) Termostatická hlavice Uni XDZ s kapalinovým èidlem s pøípojkou pro napájení ze sítì 24 V pøipojení pro svìrný spoj oznaèení Uni XDZ na spodní stranì Provedení: bílá (10) Spínací hodiny pro termostatické hlavice Uni XHZ a Uni XDZ 230 V Funkce jako Uni XH / Uni XD. Dodateènì je možné dovybavit èasovì ovládaným snížením požadované hodnoty pøipojením èasového spínaèe - výrobek è a a napájeèe ze sítì - výrobek è Bez nastavení nulové polohy rozsah regulace C provoz se sníženou teplotou cca 6 24 C oznaèení stupnice *1-5 Bez nastavení nulové polohy rozsah regulace C provoz se sníženou teplotou cca 6 24 C oznaèení stupnice *1-5 Èasové spínací hodiny ve spojení s napájeèem ze sítì jsou nutné ke snížení požadované hodnoty termostatických hlavic Uni XHZ a Uni XDZ. Snížení požadované hodnoty se uskuteèòuje podle individuálního èasového programu pro každý den v týdnu. Napájeè ze sítì pro termostatické hlavice Uni XHZ a Uni XDZ Ke snížení napìtí z 230 V na 24 V. Pøipojovací kabel dlouhý 2 m. Adaptér ke zmìnì termostatických ventilù se závitovým pøipojením M 30 x 1,0 na M 30 x 1,

16 1 Termostatické hlavice M 30 x 1,0 Speciální termostatické hlavice Jednotka balení Termostatické hlavice M 30 x 1,0 Termostatická hlavice Uni L s kapalinovým èidlem závitové pøipojení M 30 x 1,0 oznaèení Uni L na spodní stranì Provedení: bílá (10) Provedení: bílá (75) s dálkovým èidlem délka kapiláry 2 m Termostatická hlavice Uni D s èidlem z pevné látky závitové pøipojení M 30 x 1,0 oznaèení Uni D na spodní stranì Provedení: bílá (10) Speciální termostatické hlavice Termostatická hlavice Uni LK s kapalinovým èidlem závitové pøipojení M 28 x 1,0 Provedení: bílá (10) Termostatická hlavice Uni LA s kapalinovým èidlem závitové pøipojení M 28 x 1,5 Provedení: bílá (10) (10) Provedení: bílá bez Memo-kotouèe (10) bez Memo-kotouèe (10) Memo-kotouè s potiskem zákazníka na vyžádání Termostatická hlavice Uni LI s kapalinovým èidlem závitové pøipojení M 32 x 1,0 Provedení: bílá (10) Termostatická hlavice Uni LR s kapalinovým èidlem závitové pøipojení M 33 x 2,0 Provedení: bílá (10) Termostatická hlavice Uni LM s kapalinovým èidlem závitové pøipojení M 38 x 1,5 Provedení: bílá (10) Termostatická hlavice Uni LV s kapalinovým èidlem svìrný spoj s pøevleènou maticí Provedení: bílá (10) Termostatické hlavice pouze pro termostatické ventily maxi/mini do roku 1974 závitové pøipojení M 40 x 1,5 Termostatická hlavice Uni L s kapalinovým èidlem (10) Pro ventily Oventrop do roku S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Výroba konèí. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Vhodný pro spodní díly termostatických ventilù Kosmia. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Vhodný pro spodní díly termostatických ventilù Herz. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *1-5 S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *1-5 Vhodný pro spodní díly termostatických ventilù Ista. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Vhodný pro spodní díly termostatických ventilù Rossweiner. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Vhodný pro spodní díly termostatických ventilù Meges. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Vhodný pro spodní díly termostatických ventilù Vaillant. S nastavením nulové polohy rozsah regulace 7-28 C oznaèení stupnice 0 *1-5 Ventily této stavební øady už nejsou ve výrobním programu. Tuto regulaèní hlavici nelze kombinovat s ventily na stranách 1.14 až

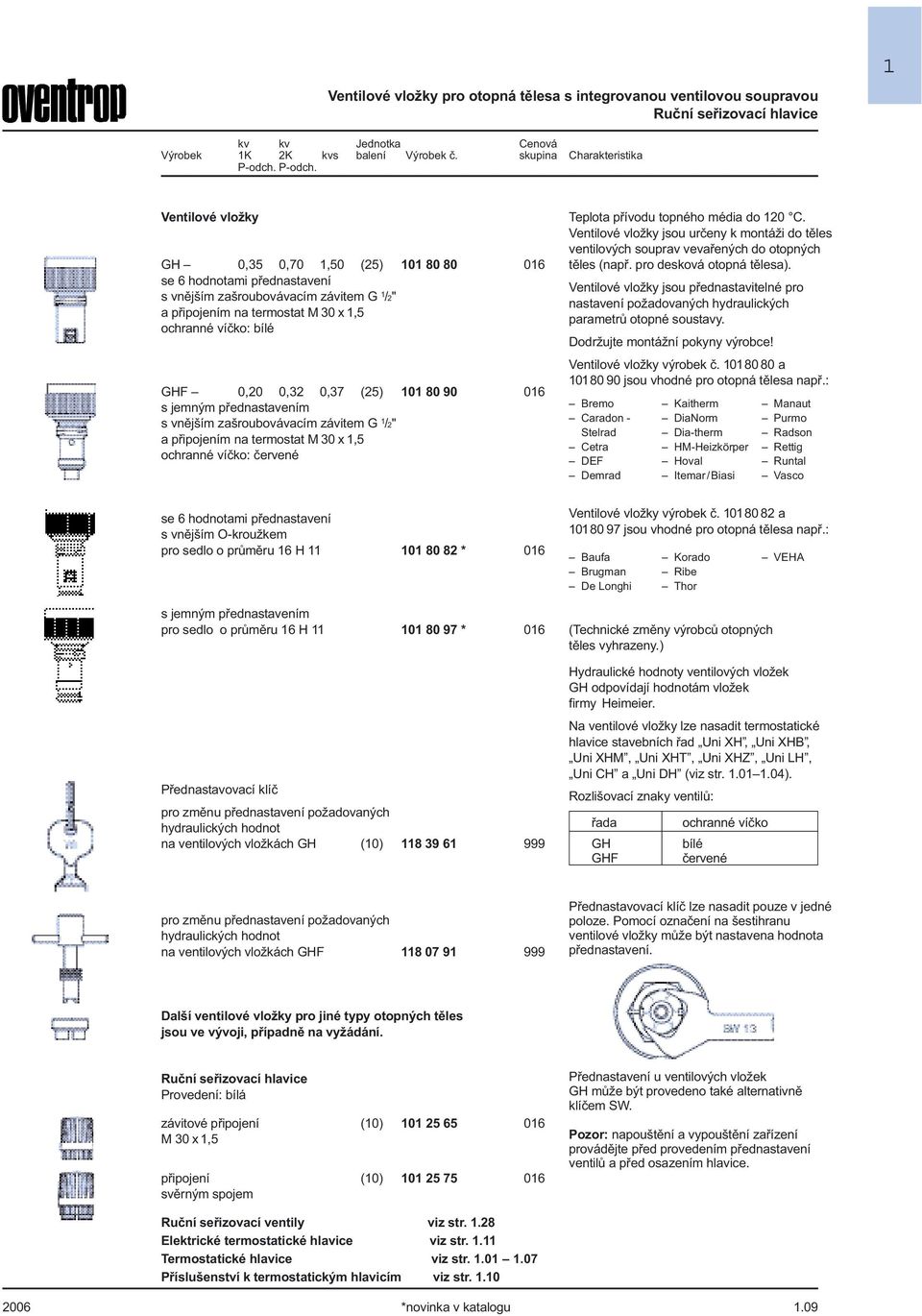

17 Ventilové vložky pro otopná tìlesa s integrovanou ventilovou soupravou Ruèní seøizovací hlavice 1 kv kv Jednotka 1K 2K kvs balení è. P-odch. P-odch. Ventilové vložky GH 0,35 0,70 1,50 (25) se 6 hodnotami pøednastavení s vnìjším zašroubovávacím závitem G 1 /2" a pøipojením na termostat M 30 x 1,5 ochranné víèko: bílé GHF 0,20 0,32 0,37 (25) s jemným pøednastavením s vnìjším zašroubovávacím závitem G 1 /2" a pøipojením na termostat M 30 x 1,5 ochranné víèko: èervené Teplota pøívodu topného média do 120 C. Ventilové vložky jsou urèeny k montáži do tìles ventilových souprav vevaøených do otopných tìles (napø. pro desková otopná tìlesa). Ventilové vložky jsou pøednastavitelné pro nastavení požadovaných hydraulických parametrù otopné soustavy. Dodržujte montážní pokyny výrobce! Ventilové vložky výrobek è a jsou vhodné pro otopná tìlesa napø.: Bremo Caradon - Stelrad Cetra DEF Demrad Kaitherm DiaNorm Dia-therm HM-Heizkörper Hoval Itemar/Biasi Manaut Purmo Radson Rettig Runtal Vasco se 6 hodnotami pøednastavení s vnìjším O-kroužkem pro sedlo o prùmìru 16 H * 016 s jemným pøednastavením pro sedlo o prùmìru 16 H * 016 Pøednastavovací klíè pro zmìnu pøednastavení požadovaných hydraulických hodnot na ventilových vložkách GH (10) Ventilové vložky výrobek è a jsou vhodné pro otopná tìlesa napø.: Baufa Brugman De Longhi Korado Ribe Thor (Technické zmìny výrobcù otopných tìles vyhrazeny.) VEHA Hydraulické hodnoty ventilových vložek GH odpovídají hodnotám vložek firmy Heimeier. Na ventilové vložky lze nasadit termostatické hlavice stavebních øad Uni XH, Uni XHB, Uni XHM, Uni XHT, Uni XHZ, Uni LH, Uni CH a Uni DH (viz str ). Rozlišovací znaky ventilù: øada GH GHF ochranné víèko bílé èervené pro zmìnu pøednastavení požadovaných hydraulických hodnot na ventilových vložkách GHF Pøednastavovací klíè lze nasadit pouze v jedné poloze. Pomocí oznaèení na šestihranu ventilové vložky mùže být nastavena hodnota pøednastavení. Další ventilové vložky pro jiné typy otopných tìles jsou ve vývoji, pøípadnì na vyžádání. Ruèní seøizovací hlavice Provedení: bílá závitové pøipojení (10) M 30 x 1,5 pøipojení (10) svìrným spojem Pøednastavení u ventilových vložek GH mùže být provedeno také alternativnì klíèem SW. Pozor: napouštìní a vypouštìní zaøízení provádìjte pøed provedením pøednastavení ventilù a pøed osazením hlavice. Ruèní seøizovací ventily viz str Elektrické termostatické hlavice viz str Termostatické hlavice viz str Pøíslušenství k termostatickým hlavicím viz str *novinka v katalogu 1.09

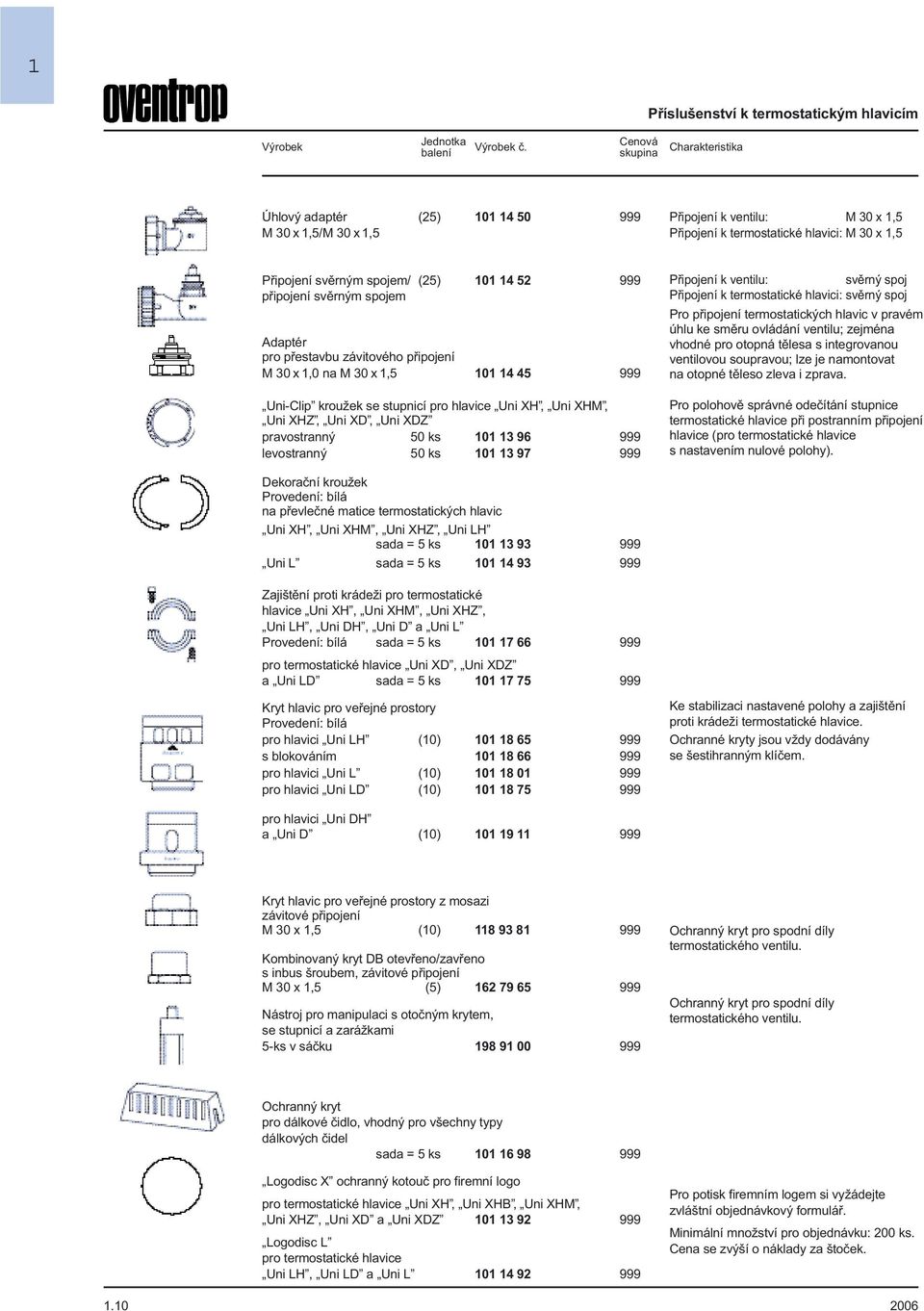

18 1 Pøíslušenství k termostatickým hlavicím Jednotka balení è. Úhlový adaptér (25) M 30 x 1,5/M 30 x 1,5 Pøipojení k ventilu: M 30 x 1,5 Pøipojení k termostatické hlavici: M 30 x 1,5 Pøipojení svìrným spojem/ (25) pøipojení svìrným spojem Adaptér pro pøestavbu závitového pøipojení M 30 x 1,0 na M 30 x 1, Uni-Clip kroužek se stupnicí pro hlavice Uni XH, Uni XHM, Uni XHZ, Uni XD, Uni XDZ pravostranný 50 ks levostranný 50 ks Pøipojení k ventilu: svìrný spoj Pøipojení k termostatické hlavici: svìrný spoj Pro pøipojení termostatických hlavic v pravém úhlu ke smìru ovládání ventilu; zejména vhodné pro otopná tìlesa s integrovanou ventilovou soupravou; lze je namontovat na otopné tìleso zleva i zprava. Pro polohovì správné odeèítání stupnice termostatické hlavice pøi postranním pøipojení hlavice (pro termostatické hlavice s nastavením nulové polohy). Dekoraèní kroužek Provedení: bílá na pøevleèné matice termostatických hlavic Uni XH, Uni XHM, Uni XHZ, Uni LH sada = 5 ks Uni L sada = 5 ks Zajištìní proti krádeži pro termostatické hlavice Uni XH, Uni XHM, Uni XHZ, Uni LH, Uni DH, Uni D a Uni L Provedení: bílá sada = 5 ks pro termostatické hlavice Uni XD, Uni XDZ a Uni LD sada = 5 ks Kryt hlavic pro veøejné prostory Provedení: bílá pro hlavici Uni LH (10) s blokováním pro hlavici Uni L (10) pro hlavici Uni LD (10) Ke stabilizaci nastavené polohy a zajištìní proti krádeži termostatické hlavice. Ochranné kryty jsou vždy dodávány se šestihranným klíèem. pro hlavici Uni DH a Uni D (10) Kryt hlavic pro veøejné prostory z mosazi závitové pøipojení M 30 x 1,5 (10) Kombinovaný kryt DB otevøeno/zavøeno s inbus šroubem, závitové pøipojení M 30 x 1,5 (5) Nástroj pro manipulaci s otoèným krytem, se stupnicí a zarážkami 5-ks v sáèku Ochranný kryt pro spodní díly termostatického ventilu. Ochranný kryt pro spodní díly termostatického ventilu. Ochranný kryt pro dálkové èidlo, vhodný pro všechny typy dálkových èidel sada = 5 ks Logodisc X ochranný kotouè pro firemní logo pro termostatické hlavice Uni XH, Uni XHB, Uni XHM, Uni XHZ, Uni XD a Uni XDZ Logodisc L pro termostatické hlavice Uni LH, Uni LD a Uni L Pro potisk firemním logem si vyžádejte zvláštní objednávkový formuláø. Minimální množství pro objednávku: 200 ks. Cena se zvýší o náklady za štoèek. 1.10

19 Hodiny Prostorové termostaty 1 è. Prostorový termostat pro vytápìní/chlazení s regulaèním chováním P a PI 24 V * 011 Prostorový termostat se používá ve spojení se servopohony elektrotermickými (2-bodovými/s chováním P) nebo elektromotorickými (3-bodovými/s chováním PI) k regulaci teploty jednotlivých místností (také lze naistalovat v systému dvou, tøí nebo ètyø vodièù pro vytápìní a chlazení). S displejem LCD a spínacími hodinami pro týdenní a roèní program. Programovatelná vstupní funkce pro okenní kontakt. Má po jednom výstupu triac (2-bodový) pro vytápìní a chlazení, jakož i jeden relé výstup (3-bodový) pro vytápìní nebo chlazení. Ve spojení s 3-bodovými servopohony umožòuje elektronický prostorový termostat výbìr nejmenších ukazatelù ztráty v souladu s normami DIN V dle naøízení EnEV. Další informace v Datovém listì. Elektronický prostorový termostat 24 V, pro stálou regulaci (0-10 V) Prostorový termostat se používá ve spojení s elektrotermickým servopohonem (0 10 V) výrobek è str a elektromotorickým servopohonem výrobek è viz str k regulaci teploty dané místnosti (instalace je také možná v systému tøí nebo ètyø vodièù). Má po jednom analogovém výstupu 0 10 V pro vytápìní a chlazení, jakož i nastavitelnou mrtvou zónu (0,5 7,5 K). Další informace v Datovém listì. Prostorové termostatické hodiny 230 V s denním kotouèkem s týdenním kotouèkem Ochranná skøíòka pro prostorové termostatické hodiny 230 V Prostorový termostat 230 V V Elektrický prostorový termostat s hodinami se používá v otopných zaøízeních ve spojení s elektrotermickými servopohony (2-bodovými) k regulaci teploty dané místnosti. Výchozí signál PWM (modulace šíøkou pulzu). Vytápìní: Instalovat elektrotermické servopohony (2 bodové) bez napìtí uzavøené. Centrální snížení teploty se provádí dle èasového programu. Rozsah nastavení je možno omezit pomocí omezovacích prvkù.. Elektrický prostorový termostat se používá ve spojení s elektrotermickými servopohony (2-bodovými) k regulaci teploty dané místnosti. Vytápìní: Instalovat elektrotermické servopohony (2-bodové) bez napìtí uzavøené. Snížení teploty je možné prostøednictvím spínacích hodin (výrobky è /52 na 230 V) Chlazení: Instalovat elektrotermické servopohony (2-bodové) bez napìtí uzavøené. Rozsah nastavení je možno omezit pomocí omezovacích prvkù. * novinka v katalogu 1.11

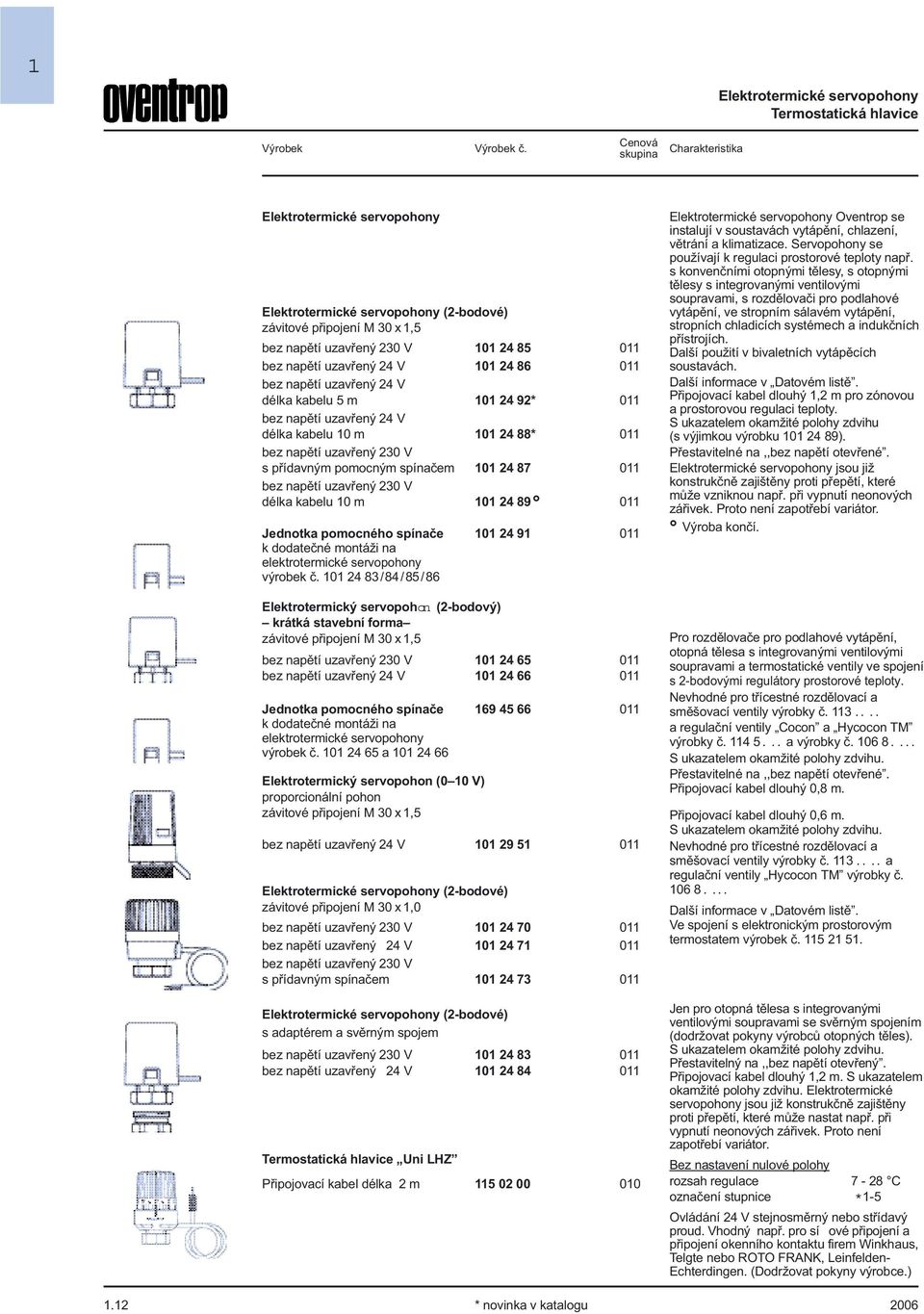

20 1 Elektrotermické servopohony Termostatická hlavice è Elektrotermické servopohony Elektrotermické servopohony (2-bodové) závitové pøipojení M 30 x 1,5 bez napìtí uzavøený 230 V bez napìtí uzavøený 24 V bez napìtí uzavøený 24 V délka kabelu 5 m * 011 bez napìtí uzavøený 24 V délka kabelu 10 m * 011 bez napìtí uzavøený 230 V s pøídavným pomocným spínaèem bez napìtí uzavøený 230 V délka kabelu 10 m Jednotka pomocného spínaèe k dodateèné montáži na elektrotermické servopohony výrobek è /84/85/86 Elektrotermický servopohon (2-bodový) krátká stavební forma závitové pøipojení M 30 x 1,5 bez napìtí uzavøený 230 V bez napìtí uzavøený 24 V Jednotka pomocného spínaèe k dodateèné montáži na elektrotermické servopohony výrobek è a Elektrotermický servopohon (0 10 V) proporcionální pohon závitové pøipojení M 30 x 1,5 bez napìtí uzavøený 24 V Elektrotermické servopohony (2-bodové) závitové pøipojení M 30 x 1,0 bez napìtí uzavøený 230 V bez napìtí uzavøený 24 V bez napìtí uzavøený 230 V s pøídavným spínaèem Elektrotermické servopohony (2-bodové) s adaptérem a svìrným spojem bez napìtí uzavøený 230 V bez napìtí uzavøený 24 V Termostatická hlavice Uni LHZ Pøipojovací kabel délka 2 m * novinka v katalogu Elektrotermické servopohony Oventrop se instalují v soustavách vytápìní, chlazení, vìtrání a klimatizace. Servopohony se používají k regulaci prostorové teploty napø. s konvenèními otopnými tìlesy, s otopnými tìlesy s integrovanými ventilovými soupravami, s rozdìlovaèi pro podlahové vytápìní, ve stropním sálavém vytápìní, stropních chladicích systémech a indukèních pøístrojích. Další použití v bivaletních vytápìcích soustavách. Další informace v Datovém listì. Pøipojovací kabel dlouhý 1,2 m pro zónovou a prostorovou regulaci teploty. S ukazatelem okamžité polohy zdvihu (s výjimkou výrobku ). Pøestavitelné na,,bez napìtí otevøené. Elektrotermické servopohony jsou již konstrukènì zajištìny proti pøepìtí, které mùže vzniknou napø. pøi vypnutí neonových záøivek. Proto není zapotøebí variátor. Výroba konèí. Pro rozdìlovaèe pro podlahové vytápìní, otopná tìlesa s integrovanými ventilovými soupravami a termostatické ventily ve spojení s 2-bodovými regulátory prostorové teploty. Nevhodné pro tøícestné rozdìlovací a smìšovací ventily výrobky è a regulaèní ventily Cocon a Hycocon TM výrobky è a výrobky è S ukazatelem okamžité polohy zdvihu. Pøestavitelné na,,bez napìtí otevøené. Pøipojovací kabel dlouhý 0,8 m. Pøipojovací kabel dlouhý 0,6 m. S ukazatelem okamžité polohy zdvihu. Nevhodné pro tøícestné rozdìlovací a smìšovací ventily výrobky è a regulaèní ventily Hycocon TM výrobky è Další informace v Datovém listì. Ve spojení s elektronickým prostorovým termostatem výrobek è Jen pro otopná tìlesa s integrovanými ventilovými soupravami se svìrným spojením (dodržovat pokyny výrobcù otopných tìles). S ukazatelem okamžité polohy zdvihu. Pøestavitelný na,,bez napìtí otevøený. Pøipojovací kabel dlouhý 1,2 m. S ukazatelem okamžité polohy zdvihu. Elektrotermické servopohony jsou již konstrukènì zajištìny proti pøepìtí, které mùže nastat napø. pøi vypnutí neonových záøivek. Proto není zapotøebí variátor. Bez nastavení nulové polohy rozsah regulace 7-28 C oznaèení stupnice *1-5 Ovládání 24 V stejnosmìrný nebo støídavý proud. Vhodný napø. pro sí ové pøipojení a pøipojení okenního kontaktu firem Winkhaus, Telgte nebo ROTO FRANK, Leinfelden- Echterdingen. (Dodržovat pokyny výrobce.)

21 Elektromotorický servopohon Elektromotorické servopohony systémù EIB a LON 1 è. Elektromotorické servopohony závitové pøipojení M 30 x 1,5 24 V, proporcionální pohon (0-10 V) vstupní signál a antiblokaèní funkce nastavitelné automatické rozpoznávání 0-bodu (obrácený smìr pùsobení na vyžádání) V, 3-bodový provoz, bez antiblokaèní funkce V, 3-bodový provoz * 011 Elektromotorické servopohony Systém EIB s integrovaným,,busovým pøipojením Uni EIB H závitové pøipojení M 30 x 1,5 s jedním binárním vstupem se dvìma binárními vstupy Uni EIB D s adaptérem pro svìrné spojení s jedním binárním vstupem se dvìma binárními vstupy Elektromotorické servopohony Oventrop se instalují v soustavách vytápìní, vìtrání a klimatizace. Servopohony se používají k regulaci prostorové teploty napø. s konvenèními otopnými tìlesy, s otopnými tìlesy s integrovanými ventilovými soupravami, rozdìlovaèi pro podlahové vytápìní, ve stropním sálavém vytápìní, stropních chladicích systémech a v indukèních pøístrojích. Další použití je možné v bivalentních vytápìcích soustavách. Délka pøipojovacího kabelu je 1,5 m. Elektromotorický servopohon EIB je vhodný pro pøímé pøipojení evropského instalaèního systému. Pøíkon je extrémnì nízký, takže není potøebné samostatné napájení. Servopohon má navíc jeden nebo dva integrované binární vstupy, na které mùže být pøipojen napø. okenní kontakt a signalizace pohybu. Busové pøipojení a pøipojení binárního vstupu se provádí ètyøžilovým nebo šestižilovým pøipojovacím vedením (délka 1 m). Elektromotorické servopohony Systém LON OVLONH závitové pøipojení M 30 x 1,5 s jedním binárním vstupem OVLOND s adaptérem pro svìrné pøipojení s jedním binárním vstupem Databanka produktù EIB a aplikaèní programy LON zdarma Elektromotorický servopohon LON je vhodný pro pøímé pøipojení na sí LonWorks. Pøíkon je extrémnì nízký, takže pøi použití technologie Link-Power není zapotøebí separátní sí ové napájení. Servopohon má navíc jeden integrovaný binární vstup, na který mùže pøipojen napø. okenní kontakt. Busové pøipojení a pøipojení binárního vstupu se provádí ètyøžilovým pøipojovacím vedením (délka 1 m). Disketa 3,5" se specifickými daty Oventrop ke ètení do databází ETS resp. softwaru LonTalk.. Disketa mùže být vyžádána bezplatnì. Možnosti použití armatur, servopohonù a regulátorù Servopohony Armatury termostat.- ventily podlahové rozdìlovaèe Unibox vario smyèk. ventil Hycocon T / TM regulaèní ventil Cocon tøícestnéventily prostorový termostat 2-bodové prostorový termostat 0 10 V Regulátory elektromotorický Uni EIB H X X X (s adaptérem výr.è ) X X X X elektromotorický OVLONH X X X (s adaptérem výr. è ) X X X X elektrothermický 0 10 V X X X (mit Adapter Art.-Nr ) X X X elektromotorický 0 10 V X X X (s adaptérem výr. è ) X X X X X elektromotorický 3-bodový X X X (s adaptérem výr. è ) X X X X X elektrotermický 2-bodový X X X (mit Adapter Art.-Nr ) X X X X X X elektrotermický (krátká st. forma) X X X (mit Adapter Art.-Nr ) X X X 2-bodový X = možnosti kombinací servopohonù s armaturami a regulátory z výrobního programu Oventrop. prostorový prostorový termostat termostat topení/chlazení bìžný prostorový termostat LON bìžný * novinka v katalogu 1.13

22 1 Ventily kv kv Jednotka 1K 2K kvs balení è. P-odch. P-odch. Ventily pro termostaty závitové pøipojení M 30 x 1,5 mosaz, niklované Stavební øada A Rohový ventil DN 10 3 /8" 0,50 0,95 1,35 (25) /2" 0,50 0,95 1,35 (25) /4" 0,55 1,1 3,5 viz øada AZ, str DN 25 1" 0,55 1,1 3,5 viz øada AZ, str DN /4" 0,55 1,1 4,1 viz øada AZ, str Pøímý ventil DN 10 3 /8" 0,50 0,95 1,35 (25) /2" 0,50 0,95 1,35 (25) /4" 0,55 1,1 2,8 viz øada AZ, str DN 25 1" 0,55 1,1 3,5 viz øada AZ, str DN /4" 0,55 1,1 4,1 viz øada AZ, str Axiální ventil do pøívodu DN 10 3 /8" 0,50 0,95 1,35 (25) /2" 0,50 0,95 1,35 (25) /4" 0,55 1,1 1,8 viz øada AZ, str Úhlový rohový ventil DN 10 3 /8" levý 0,50 0,95 1,35 (25) DN 10 3 /8" pravý 0,50 0,95 1,35 (25) /2" levý 0,50 0,95 1,35 (25) /2" pravý 0,50 0,95 1,35 (25) Popis Ventily Oventrop Zkoušeno podle EN 215* Reg. è. 6 T 0002 * Podle norem CEN byly ovìøeny ventily Oventrop Stavebních øad A, AV 6, RF a F (rohové a pøímé ventily do pøívodu DN 10 DN 20) s termostatickými hlavicemi Uni XH, Uni LH a Uni LH s dálkovým èidlem. Všechny použité materiály jsou bez silikonu. Dvoutrubkové vytápìcí soustavy PN 10 s nuceným obìhem; vstupní teplota topného média do 120 C (krátkodobì do 130 C) nezávisle na zpùsobu vytápìní. U všech ventilù lze vymìòovat ventilové vložky pomocí nástroje Demo-Bloc viz str. 1.32, bez nutnosti vypouštìní vytápìcí soustavy. Všechny ventily od DN 10 DN 20 jsou vhodné pro instalaci na mìdìné a pøesné ocelové potrubí. K ventilùm DN 15 lze pøipojit také vícevrstvé spojovací potrubí Oventrop Copipe. Šroubení se svìrnými kroužky viz str. 1.44, opìrné objímky viz str Rozlišovací znaky ventilù Øada Ochranné Šroub tìsnìní víèko (od konce r. 1993) A èerné mosaz - surová AV 6 bílé weißpovrcpo ADV 6 olivové oliv AZ oranžové oliv RF modré mosaz - surová RFV 6 sv.zelené weiß F èervené mosaz - èervená Stavební øada A s vnìjším závitovým pøipojením na potrubí G 3 /4 Rohový ventil DN15 3 /4"x 1 /2" 0,50 0,95 1,35 (25) Pøímý ventil DN15 3 /4"x 1 /2" 0,50 0,95 1,35 (25) levé provedení pravé provedení Axiální ventil do pøívodu DN15 3 /4"x 1 /2" 0,50 0,95 1,35 (25) Úhlový rohový ventil DN15 3 /4"x 1 /2" 0,50 0,95 1,35 (25) levý Programy pro poèítaèové zpracování viz str Všechny ventily Stavební øady A mají cylindrové èerné ochranné víèko. DN15 3 /4"x 1 /2" 0,50 0,95 1,35 (25) pravý Termostatické hlavice viz str

23 1 Ventily kv kv Jednotka 1K 2K kvs balení è. P-odch. P-odch. Ventily pro termostaty závitové pøipojení M 30 x 1,5 mosaz, niklované Stavební øada AV 6 pøednastavení Rohový ventil DN 10 3 /8" 0,32 0,65 0,90 (25) /2" 0,32 0,65 0,90 (25) /4" 0,32 0,65 0,90 (25) Pøímý ventil DN 10 3 /8" 0,32 0,65 0,90 (25) /2" 0,32 0,65 0,90 (25) /4" 0,32 0,65 0,90 (25) Axiální ventil do pøívodu DN 10 3 /8" 0,32 0,65 0,90 (25) /2" 0,32 0,65 0,90 (25) /4" 0,32 0,65 0,90 (25) Pøednastavení se provádí pøednastavovacím klíèem výrobek è nebo klíèem SW 13 nebo seøizovacím klíèem firmy Heimeier. Stavební øada AV 6 se nehodí pro parní vytápìcí soustavy. U všech ventilù lze vymìòovat ventilové vložky pomocí nástroje Demo-Bloc, viz str. 1.32, bez nutnosti vypouštìní vytápìcí soustavy. Všechny ventily od DN 10 do DN 20 jsou vhodné pro instalaci na mìdìné a pøesné ocelové potrubí. Šroubení se svìrnými kroužky viz str. 1.44, opìrné objímky viz str Pozor: Napouštìní a vypouštìní zaøízení provádìjte pøed provedením pøednastavení ventilu a pøed osazením termostatické hlavice. Úhlový rohový ventil DN 10 3 /8" levý 0,32 0,65 0,90 (25) DN 10 3 /8" pravý 0,32 0,65 0,90 (25) /2" levý 0,32 0,65 0,90 (25) /2" pravý 0,32 0,65 0,90 (25) Stavební øada AV 6 pøednastavení s vnìjším závitovým pøipojením na potrubí G 3 /4 Rohový ventil DN15 3 /4"x 1 /2" 0,32 0,65 0,90 (25) Pøímý ventil DN15 3 /4"x 1 /2" 0,32 0,65 0,90 (25) Zvláštì vhodné u rozdìlovaèù topné vody pro pøívod a zpáteèku. Ventily s vnìjším závitem G 3 /4" umožòují s pøíslušným šroubením montáž na potrubí mìdìné, pøesné ocelové, plastové a vícevrstvé spojovací potrubí Oventrop Copipe. Šroubení se svìrnými kroužky viz str. 1.44, opìrné objímky viz str Axiální ventil do pøívodu DN15 3 /4"x 1 /2" 0,32 0,65 0,90 (25) Úhlový rohový ventil DN15 3 /4"x 1 /2" 0,32 0,65 0,90 (25) levý DN15 3 /4"x 1 /2" 0,32 0,65 0,90 (25) pravý Všechny ventily Stavební øady AV 6 mají bílé ochranné víèko. Klíè pro seøízení pøednastavení (10) pro stavební øady AV 6, ADV 6, RFV 6 a ventilové vložky (viz str. 1.09) Programy pro poèítaèové zpracování viz str Termostatické hlavice viz str
