Nábytková svítidla březen 2014 WENZEL, spol. s r.o.

Transkript

1 Nábytková svítidla březen 2014 WENZEL, spol. s r.o.

2 NÁBYTKOVÁ SVÍTIDLA Vážení zákazníci, vítáme Vás v katalogu nábytkových svítidel společnosti WENZEL, spol. s r.o. Na trhu v oblasti nábytkových svítidel působíme již od roku 1995, kdy jsme jako první v ČR uvedli na trh halogenová svítidla vestavná do nábytku. Ve výběru dodavatelů jsme velmi obezřetní a spolupracujeme pouze s výrobci, kteří jsou schopni garantovat kvalitu svých výrobků a jejichž výrobky jsou zajímavé i designově. Hotová svítidla nakupujeme od předních výrobců ze SRN a Itálie. Základ sortimentu tvoří i nadále svítidla firmy Elektra GmbH. Oproti minulým vydáním katalogu jsme naši nabídku rozšířili i o možnost nakupovat polotovary, ze kterých si jen trochu zkušený kutil dokáže postavit v současnosti tak populární LED svítidlo vlastními silami. I při výběru těchto komponentů máme na zřeteli kvalitu, která zaručuje jak vysokou spolehlivost svítidel, tak i jejich životnost. V případě zájmu Vás zveme k návštěvě naší výstavní místnosti v sídle naší společnosti. Kontakty: WENZEL, spol. s r.o. Ve Sboru Ivančice Telefon/ fax: wenzel@wenzel-sro.cz ,85 S, ,41 V 1

3 NÁBYTKOVÁ SVÍTIDLA Obsah: Informační úvod Informační označení Barevnosti nábytkových svítidel Informační značky- piktogramy Značky zkušeben a kvality Koeficient IP Vliv teploty světla na dotvoření atmosféry v interiéru Závěr LED svítidla LED svítidla bodová LD 8001 HV 78 LD 8001 HV 58 LD 8001 NV 55 AL LD 8011 LD 8002 LD NV LD 8004 Q 58 NV LD 8006 NV LD 5000 LD 7003 HV 78 LD 7003 HV 58 LD 7003 NV 78 LD 7003 NV 58 METRIS V12 IP44 SKATE SPOT LED Bombay C POSH SHINE SLIDE GLAM LELA MINI LED svítidla lištová LD 8003 A NV LD 8003 AS NV LD 8003 EL NV LD 8003 A SMD LD 8003 EL SMD LD 8010 A HV LD 8010 EF HV SKYLINE VENICE B SPACE LIGHT BALI B MANILA B DERBY B LED pásky Vysoce výkonné LED pásky HE FLEXYLED LED pásky TR Profily pro LED pásky LD 2005 A LD 2005 U TWIG DIVA STRING TOUCAN profily TR profily QIER Svítidla pro osvětlení vnitřních prostor skříněk a zásuvek VENICE B RE-LIGHT LEAF PERTH B SUNCITY 3D SUNRISE 3D SV 51 K SV 51 Miami

4 NÁBYTKOVÁ SVÍTIDLA Svítící dna a police LD 2005 LT dna Boston MONACO FLIP LD 2005 LT police SUSHI MEMPHIS Čtecí lampičky FLAT LED CONO LED LAZY-flex AREA-light Svítící šatní tyče FREE Zářivková svítidla Zářivková svítidla s trubicemi LD 2000 LD 4000 CORNER LD 2005 A LD 2005 P TL Halogenová svítidla Bodová halogenová svítidla vestavná LD 1002 ECO LD 1000 Bodová halogenová svítidla v dekoračním prvku Halogenová svítidla ramínková Doplňky svítidel Kabeláž Napájecí kabely Prodlužovací kabely Přechodový kabel Děliče Vypínače Vypínač hlavní Vypínač vestavný Vypínač se svrchní montáží Vypínač mechanický dveřní Vypínač nožní Vypínač mechanický vestavný Dotykové LED vypínače TLD Pohybové vypínače IFR Vypínač SET MICRO 24 Vypínač DL IR Infračervené řídící jednotky a vypínače Dotykový knoflíkový vypínač DL Combo senzor Kondenzátorový vypínač EL Dálkové tříkanálové ovládání svítidel Elektronické transformátory a napájení Napájení konstantním napětím Napájení konstantním proudem Světelné zdroje Zásuvkové systémy Produktový rejstřík 131 3

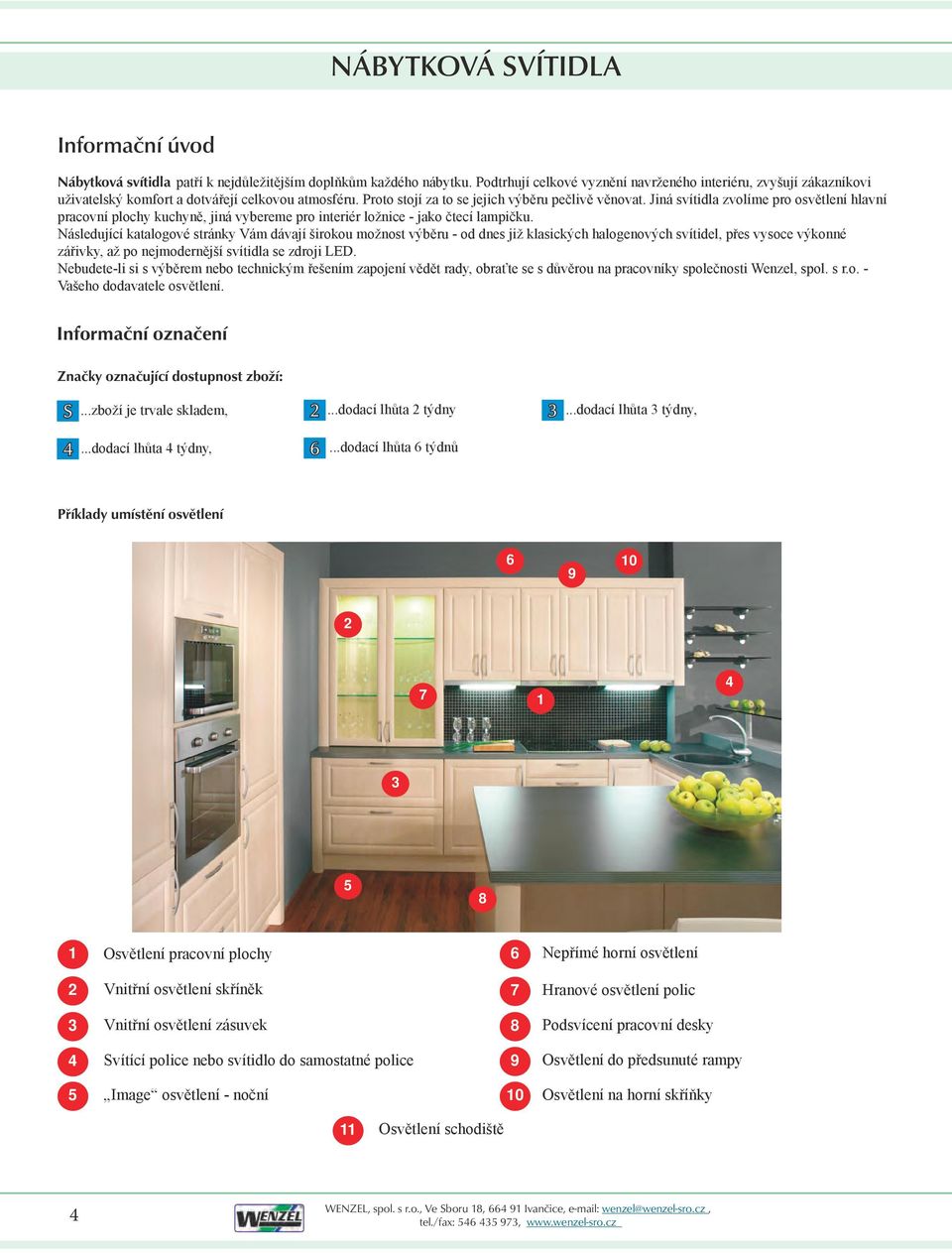

5 NÁBYTKOVÁ SVÍTIDLA Informační úvod Nábytková svítidla patří k nejdůležitějším doplňkům každého nábytku. Podtrhují celkové vyznění navrženého interiéru, zvyšují zákazníkovi uživatelský komfort a dotvářejí celkovou atmosféru. Proto stojí za to se jejich výběru pečlivě věnovat. Jiná svítidla zvolíme pro osvětlení hlavní pracovní plochy kuchyně, jiná vybereme pro interiér ložnice - jako čtecí lampičku. Následující katalogové stránky Vám dávají širokou možnost výběru - od dnes již klasických halogenových svítidel, přes vysoce výkonné zářivky, až po nejmodernější svítidla se zdroji LED. Nebudete-li si s výběrem nebo technickým řešením zapojení vědět rady, obraťte se s důvěrou na pracovníky společnosti Wenzel, spol. s r.o. - Vašeho dodavatele osvětlení. Informační označení Značky označující dostupnost zboží: S...zboží je trvale skladem, 2...dodací lhůta 2 týdny 3...dodací lhůta 3 týdny, 4...dodací lhůta 4 týdny, 6...dodací lhůta 6 týdnů Příklady umístění osvětlení Osvětlení pracovní plochy 2 Vnitřní osvětlení skříněk 3 Vnitřní osvětlení zásuvek 4 Svítící police nebo svítidlo do samostatné police 6 Nepřímé horní osvětlení 7 Hranové osvětlení polic 8 Podsvícení pracovní desky 9 Osvětlení do předsunuté rampy 5 Image osvětlení - noční 10 Osvětlení na horní skříňky 11 Osvětlení schodiště 4

6 NÁBYTKOVÁ SVÍTIDLA LED svítidla Moderní svítidla osazená moderními světelnými zdroji - LED diodami. Vývoj zaměřený v posledních letech na tuto skupinu svítidel se již posunul z oblasti image svítidel do kategorie plnohodnotných světelných zdrojů. Musíme vyvrátit několik pověr: - LED svítidla nejsou absolutně chladná, je potřeba dodržet montážní předpisy pro jednotlivé typy - zvlášť pro vysoce výkonné LED diody s vyšším příkonem - je nutné dbát na jejich správné zapojení - nejsou napájeny střídavým proudem (jako halogeny), ale většinou proudem stejnosměrným; obvyklé napětí 12 V DC (DC = konstantní napětí) nebo tzv. konstantním proudem (CC) stanovené hodnoty - obvykle 350 ma, 500 ma, 750 ma. Není jedno, který kontakt je připojen k + a který k -. Námi dodávaná svítidla mají kódované konektory, aby nemohlo dojít k záměně. Pro připojení LED diodových svítidel je nutné vždy použít vhodné napájení doporučené výrobcem s kapacitou odpovídající příkonu připojovaných svítidel. Zářivková svítidla Pracují se standardním síťovým napětím. Nepotřebují transformátor. Světlo vzniká elektrickým výbojem do par rtuti uvnitř uzavřené trubice, jejíž stěny jsou zevnitř pokryty tzv. luminoforem, který UV světlo výboje mění na viditelné světlo. Obecně dnes patří k nejekonomičtějším světelným zdrojům. Dle konstrukce světelného zdroje se v zásadě dělí na trubicové a kompaktní. Pohled z hlediska zákona o odpadech: za všechny světelné zdroje v našich svítidlech je zaplacen recyklační poplatek. Prosíme Vás naše zákazníky, abyste v souladu se zákonem nefunkční světelné zdroje či celá svítidla odevzdávali do tzv. Sběrných dvorů určených místně příslušnými obecními úřady. Rozhodně nepatří do komunálního odpadu. Chovejte se prosím ohleduplně k životnímu prostředí. Děkujeme. Výhody: Vysoká účinnost přeměňují elektrickou energii na světlo cca 4 5 x účinněji než klasická žárovka. Jsou tedy účinnější o 75 až 80 %. Minimálně ohřívají své okolí. Světelné zdroje mají vysokou životnost trubicové zářivky 15 až 20 tisíc hodin (standardní žárovka má střední dobu životnosti jeden tisíc hodin). Argument pro zákazníka: zářivková trubice o příkonu 21W, která svou svítivostí nahradí jednu klasickou žárovku o příkonu 100 W, za dobu své činnosti v rozsahu 10 tisíc hodin přinese úsporu 520 kwh (přepočítejte aktuální cenou za 1 kwh). 1 kwh = uvaření oběda pro 3 osoby nebo 6 hodin sledování klasické televize. Nevýhody: Blikání (pověra) - dříve zákazníci uváděli obavy, že zářivky blikají. To platilo dříve pro zářivky s klasickým startérem. Všechny námi dodávané typy jsou osazeny elektronickým předřadníkem, který pracuje s vysokou frekvencí žádné blikání není lidskými smysly vnímáno. Blikání při startu opět odstraněno elektronickým předřadníkem. Halogenová svítidla Pracují s napětím obvykle 12 V, maximální přípustný příkon pro vestavbu do nábytku je 20 W. Žárovka má vysokou teplotu na vlákně až 1600 C, na povrchu cca 250 C. Přitom maximální teplota povrchu svítidla při styku s materiálem je pouze 90 C. Napájecí kabel vede sice napětí jen 12 V, ale napájecí proud je vysoký. Nelze proto tyto kabely neodborně napojovat! Halogenová svítidla lze stmívat. Výhody : Vysoká svítivost proti klasické žárovce (klasická žárovka cca jen 8% příkonu mění na světlo, zbytek na teplo!!). 10W halogenová žárovka cca 60 W klasická žárovka, 20W halogenová žárovka cca 100 W klasická žárovka. Další výhodou jsou kompaktní rozměry, vyšší životnost světelného zdroje (při správném zacházení), stejná svítivost v průběhu celé životnosti (klasická žárovka šedne ). Nevýhody: Pracuje s napětím 12 V - musíme použít vhodný transformátor, příkon obvykle 20 W, vysoká teplota - ohřev okolí. Pozn.: Při objednávce svítidel je nutné objednat vhodný transformátor. 5

7 NÁBYTKOVÁ SVÍTIDLA Barevnosti Pro Vaši snažší orientaci v katalogu dále uvádíme obrázky používaných barevností nábytkových svítidel. Tuto informaci berte prosím ale jen jako orientační v reálu může svítidlo vypadat trochu odlišně záleží i na použitém materiálu / 26 / / bílá 02...chrom lesk 05, 26, 63...ALU 22, 73...nikl mat 33...matný chrom 38...nerez 6

8 NÁBYTKOVÁ SVÍTIDLA Informační značky 0,10m minimální vzdálenost od hořlavých povrchů T5 zářivková trubice T5 patice G5 10W:40 vyzařovací úhel T5/T8 zářivková trubice T8 patice G13 ochranná třída I. GX53 - LED kompaktní LED svítidlo patice GX5,3 ochranná třída II. halogenová žárovka - patice GU5,3 ochranná třída III. QR CBC 51 vhodné k instalaci na nebo do hořlavých materiálů QT9 halogenová žárovka patice G4 vhodné k vestavbě do nábytku chráněno proti krátkému spojení 100 zařízení vybavené tepelnou pojistkou LC transformátor s fázovým řízením stmívání bezpečné nízkonapěťové provedení nezávislé napájení C fázové řízení stmívání stmívání řízené napěťově V stmívání tlačítkem sériový konektorový systém ESP minikonektorový systém D8 sériový konektorový systém S-Type 7

9 NÁBYTKOVÁ SVÍTIDLA Značky zkušeben a kvality U některých svítidel, kde nám dodavatelé potvrdili kvalitativní standardy dle jednotlivých zkušeben, uvádíme i tyto značky: 10 Evropská norma elektromechanické certifikace jedná se o společnou značku používanou 23 evropskými institucemi ve 21 zemích, která potvrzuje shodu s evropskými normami. Připojené číslo za značkou ENEC dokládá, která zkušebna certifikát vydala (10 zkušebna VDE). Značka VDE resp. LGA potvrzuje shodu se standardy zkušebny VDE ostatními národními normami nebo evropskými či mezinárodními standardy a potrzuje shodu s požadavky na bezpečnost provozu. Značka VDE-EMV potvrzuje shodu výrobku s normami pro ochranu před radiofrekvenční interferencí a také jeho elektromagnetickou kompaktibilitu. Potvrzuje, že svými vlastnostmi nezatěžuje prostředí vyzařováním v elektromagnetické nebo radiofrekvenční oblasti (např. neruší příjem TV signálu). Značka EMC zaručuje kompaktibilitu výrobku s normami pro ochranu před elektromagnetickým vyzařováním je platná v Evropě, USA, Japonsku, v Austrálii a na Novém Zelandu. POZOR značka CE není žádným potvrzením o úspěšné testaci pouze značí, že výrobek by měl splňovat požadavky evropských norem. Značka zkušebny podobně jako u VDE Tato značka potvrzuje, že výrobek neobsahuje zdraví škodlivé látky Koeficient IP Při rozhodování o výběru svítidel pro místa jako jsou koupelny nebo oblast v okolí kuchyňského dřezu, případně průmyslové objekty bychom měli věnovat pozornost tzv. indexu IP (izolační ochrana). Je uváděn ve formátu IP XX kdy první číslice X značí ochranu před vniknutím pevných předmětů, druhá číslice X značí ochranu proti vniknutí vody případně vlhkosti. Koeficienty ochrany proti vniknutí pevných předmětů: IP 0x - nechráněno IP 1x - chráněno proti vniknutí předmětů větších než 50mm IP 2x - chráněno proti vniknutí předmětů větších než 12mm IP 3x - chráněno proti vniknutí předmětů větších než 2,5mm IP 4x - chráněno proti vniknutí předmětů větších než 1mm IP 5x - chráněno proti vniknutí prachu IP 6x - prachotěsné 8

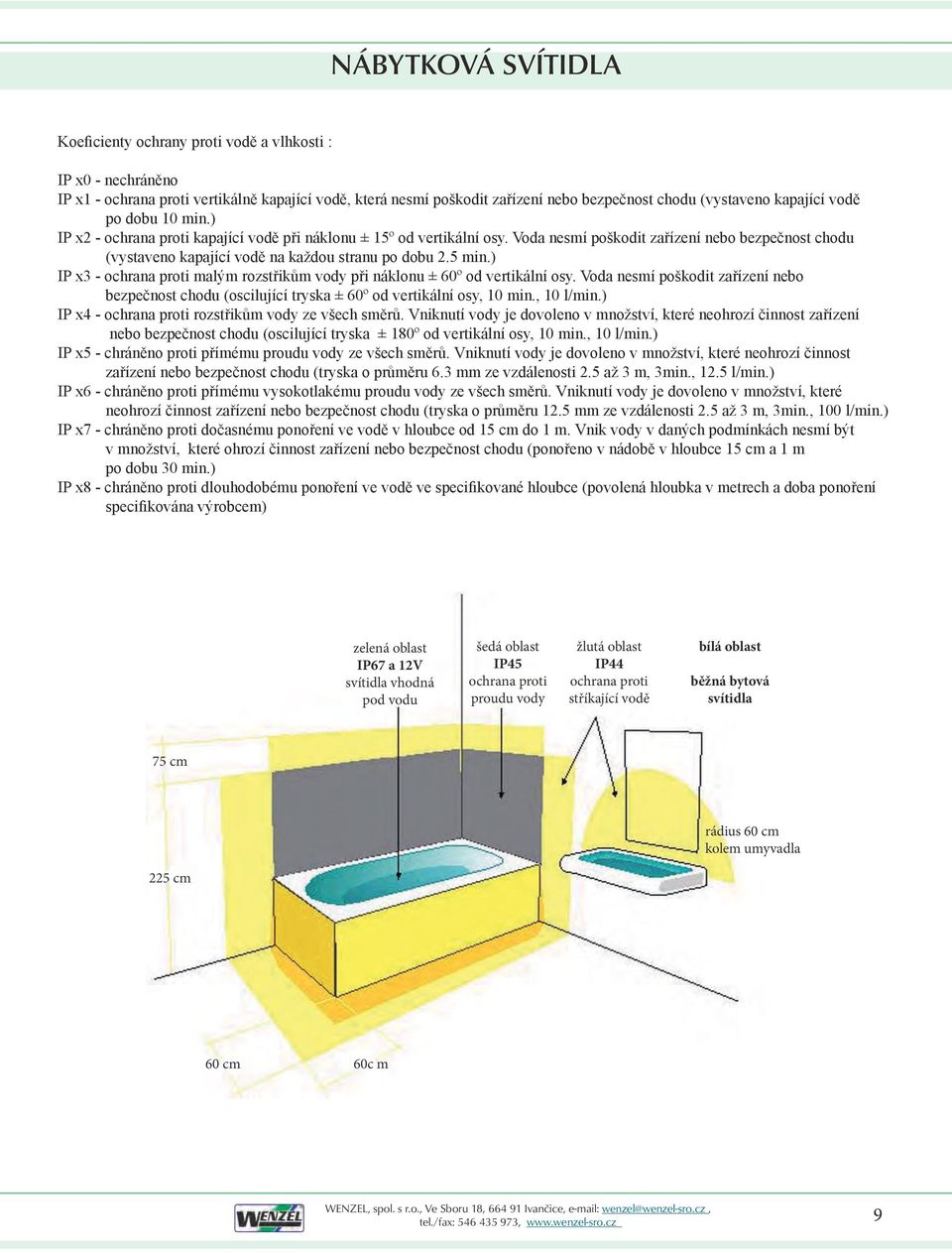

10 NÁBYTKOVÁ SVÍTIDLA Koeficienty ochrany proti vodě a vlhkosti : IP x0 - nechráněno IP x1 - ochrana proti vertikálně kapající vodě, která nesmí poškodit zařízení nebo bezpečnost chodu (vystaveno kapající vodě po dobu 10 min.) IP x2 - ochrana proti kapající vodě při náklonu ± 15º od vertikální osy. Voda nesmí poškodit zařízení nebo bezpečnost chodu (vystaveno kapající vodě na každou stranu po dobu 2.5 min.) IP x3 - ochrana proti malým rozstřikům vody při náklonu ± 60º od vertikální osy. Voda nesmí poškodit zařízení nebo bezpečnost chodu (oscilující tryska ± 60º od vertikální osy, 10 min., 10 l/min.) IP x4 - ochrana proti rozstřikům vody ze všech směrů. Vniknutí vody je dovoleno v množství, které neohrozí činnost zařízení nebo bezpečnost chodu (oscilující tryska ± 180º od vertikální osy, 10 min., 10 l/min.) IP x5 - chráněno proti přímému proudu vody ze všech směrů. Vniknutí vody je dovoleno v množství, které neohrozí činnost zařízení nebo bezpečnost chodu (tryska o průměru 6.3 mm ze vzdálenosti 2.5 až 3 m, 3min., 12.5 l/min.) IP x6 - chráněno proti přímému vysokotlakému proudu vody ze všech směrů. Vniknutí vody je dovoleno v množství, které neohrozí činnost zařízení nebo bezpečnost chodu (tryska o průměru 12.5 mm ze vzdálenosti 2.5 až 3 m, 3min., 100 l/min.) IP x7 - chráněno proti dočasnému ponoření ve vodě v hloubce od 15 cm do 1 m. Vnik vody v daných podmínkách nesmí být v množství, které ohrozí činnost zařízení nebo bezpečnost chodu (ponořeno v nádobě v hloubce 15 cm a 1 m po dobu 30 min.) IP x8 - chráněno proti dlouhodobému ponoření ve vodě ve specifikované hloubce (povolená hloubka v metrech a doba ponoření specifikována výrobcem) zelená oblast IP67 a 12V svítidla vhodná pod vodu šedá oblast IP45 ochrana proti proudu vody žlutá oblast IP44 ochrana proti stříkající vodě bílá oblast běžná bytová svítidla 75 cm rádius 60 cm kolem umyvadla 225 cm 60 cm 60c m 9

11 NÁBYTKOVÁ SVÍTIDLA Vliv teploty světla na dotvoření atmosféry v interiéru Světlo nám nejen umožňuje věnovat se oblíbeným činnostem, ale pomáhá i dotvořit celkovou atmosféru interiéru. Doba jedné žárovky v centru místnosti nízko pod stropem, která rovnoměrně vrhala světlo všemi směry a vždy vytvářela před postavou, která nestála přímo pod ní, nepříjemný stín, je už překonaná. Dnešní nabídka svítidel nám dává možnost svítit si tam, kde vykonáváme nějakou činnost, nebo kde chceme třeba při tlumeném světle odpočívat nebo sledovat televizi. Při rozhodování o typu svítidla (jeho designu) bychom měli věnovat i pozornost tzv. teplotě vyzařovaného světla, která se udává ve stupních Kelvina (K). Čím je tato teplota vyšší, tím je barva (teplota) světla chladnější. Pro běžná svítidla v domácnosti se používají světelné zdroje s teplotou v rozsahu od cca 2700 K (velmi teplé nažloutlé světlo) až po cca 6500 K (velmi chladné bílé světlo). Měkké teplé světlo má sice menší světelný tok (výkon), ale v některých interiérech (např. při použití masivního nábytku) vytvoří velmi příjemnou a útulnou atmosféru. Naopak chladné bílé světlo se více hodí k modernímu nábytku k moderním kuchyním technického vzhledu ve vysokém lesku, v kombinaci s ušlechtilými kovy apod. Obrázek poskytuje představu o různých teplotách světla. teplá žlutá teplá bílá chladná bílá Teplota světla nižší než 3300 K.. teplá žlutá Teplota světla v rozsahu 3300 K až 5300 K. teplá bílá Teplota světla nad 5300 K chladná bílá Závěr 3000K 4000K 6400K Úkolem pracovníků naší společnosti není jen prodávat naše produkty, ale poskytnout Vám i radu či pomoc při navrhování sestav svítidel (sestava svítidel, kabeláže, napájení, vypínačů, stmívání apod.) včetně zpracování přesného rozpočtu. Jsme si vědomi toho, že katalog, který se Vám dostává do rukou, je velmi obsáhlý a pro laika je někdy obtížné vybrat veškeré potřebné komponenty pro sestavení osvětlení. Proto neváhejte, vyberte si z katalogu třeba jen typ svítidel, jejich počet a ujasněte si jejich umístnění a způsob ovládání (vypínače). S těmito základními informacemi se na nás prosím obraťte, ať už faxem nebo telefonicky a naši pracovníci Vám pomohou s výběrem všech komponentů. Mějte na paměti, že námi dodávaná svítidla jsou vždy dodaná jako stavebnice, ke které nepotřebujete žádné letování, řezání kabelů, hlídání pólů PLUS a MINUS (u LED svítidel). Kabely jsou vybaveny vhodnými konektory, které neumožňují špatné zapojení. V případě, že neprovedete žádný zásah do elektroinstalace svítidel, ale připojíte je k zásuvce, nepotřebujete jejich následnou elektro revizi. Výjimkou jsou stavebnicové prvky (LED pásky, AL profily), kdy si svítidlo z těchto komponentů sestavujete sami. Pak je na Vás, abyste uhlídali správnou polaritu zapojení apod. Některá svítidla vyrábíme přímo u nás dle Vašich požadavků na přesné rozměry jedná se např. o zářivky v AL profilu (typy LD 2005 A a LD 2005 U), svítící dna skříněk a světelné police (typ BOSTON a LD 2500LT), lištová LED svítidla LD 8003, profily DIVA, TOUCAN, TR, QIER. Pro tato tzv. zákaznická řešení zpracujeme vždy přesný rozpočet. Těšíme se na spolupráci. Za kolektiv pracovníků společnosti WENZEL, spol. s r.o. Ing. Antonín Wenzel v.r. 10

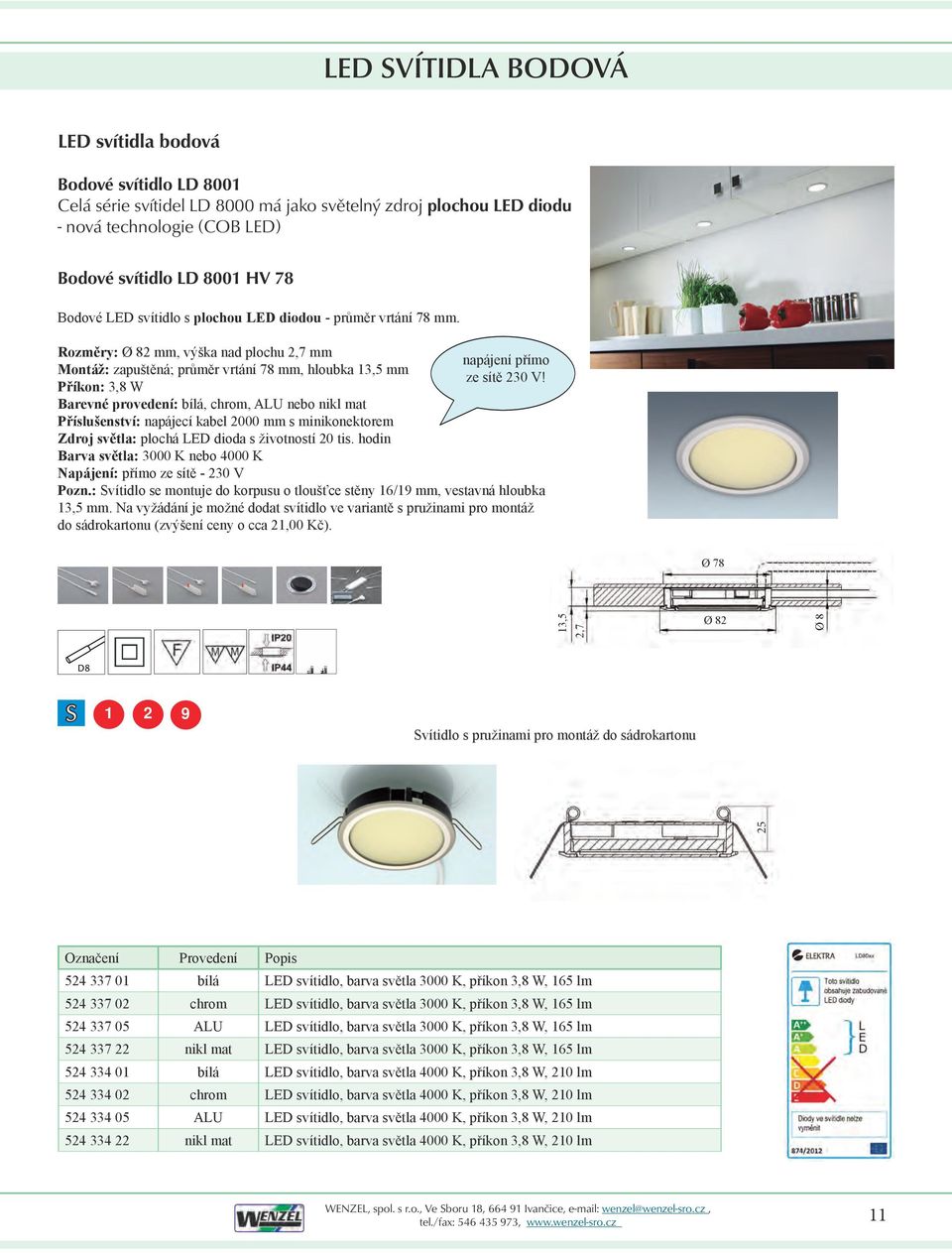

12 LED SVÍTIDLA BODOVÁ LED svítidla bodová Bodové svítidlo LD 8001 Celá série svítidel LD 8000 má jako světelný zdroj plochou LED diodu - nová technologie (COB LED) Bodové svítidlo LD 8001 HV 78 Bodové LED svítidlo s plochou LED diodou - průměr vrtání 78 mm. Rozměry: Ø 82 mm, výška nad plochu 2,7 mm Montáž: zapuštěná; průměr vrtání 78 mm, hloubka 13,5 mm Příkon: 3,8 W Barevné provedení: bílá, chrom, ALU nebo nikl mat Příslušenství: napájecí kabel 2000 mm s minikonektorem Zdroj světla: plochá LED dioda s životností 20 tis. hodin Barva světla: 3000 K nebo 4000 K Napájení: přímo ze sítě V napájení přímo ze sítě 230 V! Pozn.: Svítidlo se montuje do korpusu o tloušťce stěny 16/19 mm, vestavná hloubka 13,5 mm. Na vyžádání je možné dodat svítidlo ve variantě s pružinami pro montáž do sádrokartonu (zvýšení ceny o cca 21,00 Kč). Ø 78 13,5 2,7 Ø 82 Ø 8 S Svítidlo s pružinami pro montáž do sádrokartonu bílá LED svítidlo, barva světla 3000 K, příkon 3,8 W, 165 lm chrom LED svítidlo, barva světla 3000 K, příkon 3,8 W, 165 lm ALU LED svítidlo, barva světla 3000 K, příkon 3,8 W, 165 lm nikl mat LED svítidlo, barva světla 3000 K, příkon 3,8 W, 165 lm bílá LED svítidlo, barva světla 4000 K, příkon 3,8 W, 210 lm chrom LED svítidlo, barva světla 4000 K, příkon 3,8 W, 210 lm ALU LED svítidlo, barva světla 4000 K, příkon 3,8 W, 210 lm nikl mat LED svítidlo, barva světla 4000 K, příkon 3,8 W, 210 lm 11

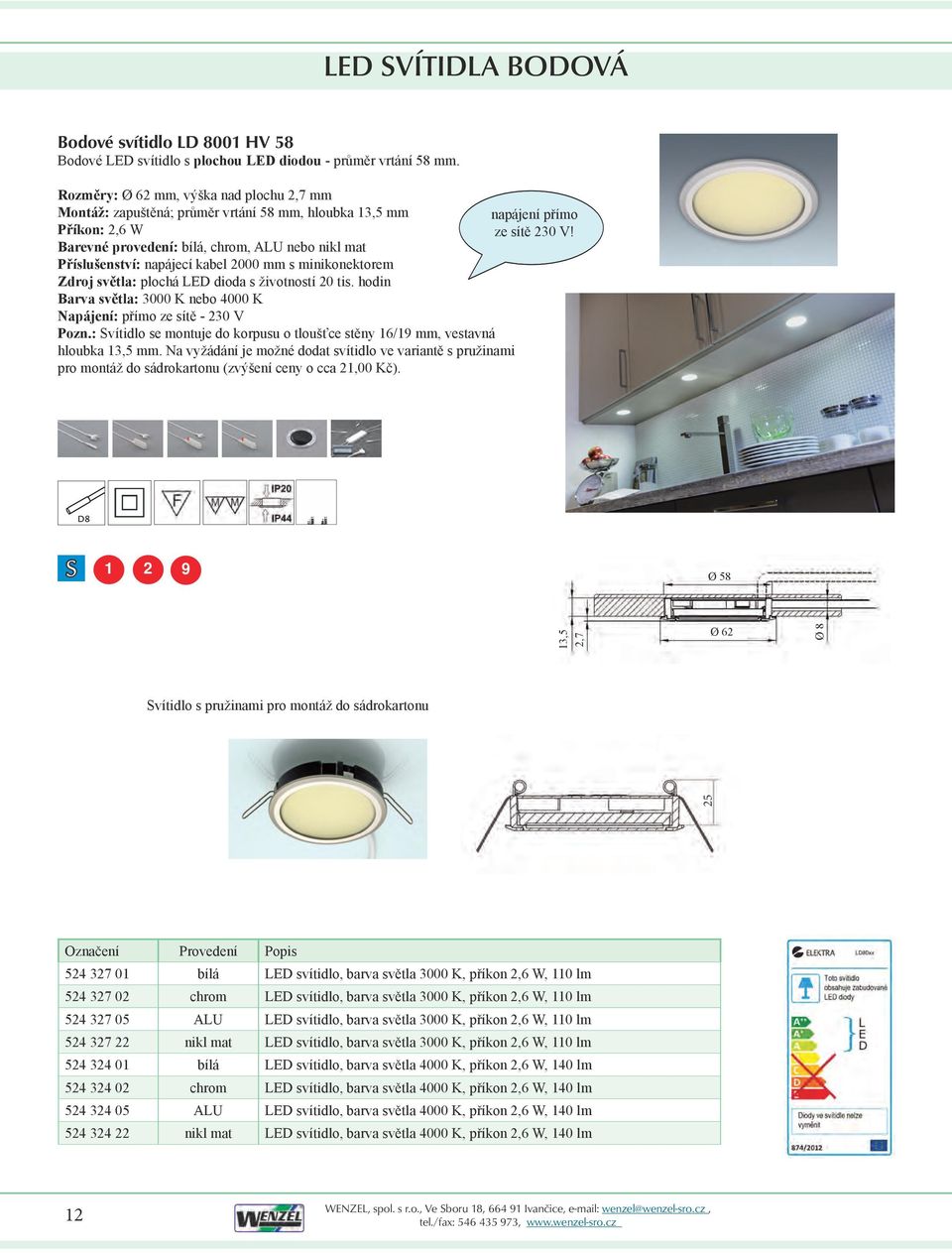

13 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 8001 HV 58 Bodové LED svítidlo s plochou LED diodou - průměr vrtání 58 mm. Rozměry: Ø 62 mm, výška nad plochu 2,7 mm Montáž: zapuštěná; průměr vrtání 58 mm, hloubka 13,5 mm napájení přímo Příkon: 2,6 W ze sítě 230 V! Barevné provedení: bílá, chrom, ALU nebo nikl mat Příslušenství: napájecí kabel 2000 mm s minikonektorem Zdroj světla: plochá LED dioda s životností 20 tis. hodin Barva světla: 3000 K nebo 4000 K Napájení: přímo ze sítě V Pozn.: Svítidlo se montuje do korpusu o tloušťce stěny 16/19 mm, vestavná hloubka 13,5 mm. Na vyžádání je možné dodat svítidlo ve variantě s pružinami pro montáž do sádrokartonu (zvýšení ceny o cca 21,00 Kč). S Ø 58 13,5 2,7 Ø 62 Ø 8 Svítidlo s pružinami pro montáž do sádrokartonu bílá LED svítidlo, barva světla 3000 K, příkon 2,6 W, 110 lm chrom LED svítidlo, barva světla 3000 K, příkon 2,6 W, 110 lm ALU LED svítidlo, barva světla 3000 K, příkon 2,6 W, 110 lm nikl mat LED svítidlo, barva světla 3000 K, příkon 2,6 W, 110 lm bílá LED svítidlo, barva světla 4000 K, příkon 2,6 W, 140 lm chrom LED svítidlo, barva světla 4000 K, příkon 2,6 W, 140 lm ALU LED svítidlo, barva světla 4000 K, příkon 2,6 W, 140 lm nikl mat LED svítidlo, barva světla 4000 K, příkon 2,6 W, 140 lm 12

14 LED SVÍTIDLA BODOVÁ Kroužek pro vnější montáž Ø 78 Kroužek pro vnější montáž pro LED svítidlo LD 8001 HV 78. Rozměry: Ø 78 mm, výška 21,5 mm Barevné provedení: bílá, chrom, ALU nebo nikl mat bílá kroužek pro vnější montáž Ø 78 mm chrom kroužek pro vnější montáž Ø 78 mm ALU kroužek pro vnější montáž Ø 78 mm nikl mat kroužek pro vnější montáž Ø 78 mm Kroužek pro vnější montáž Ø 58 Kroužek pro vnější montáž pro LED svítidlo LD 8001 HV 58. Rozměry: Ø 58 mm, výška 18,5 mm Barevné provedení: bílá, chrom, ALU nebo nikl mat bílá kroužek pro vnější montáž Ø 58 mm chrom kroužek pro vnější montáž Ø 58 mm ALU kroužek pro vnější montáž Ø 58 mm nikl mat kroužek pro vnější montáž Ø 58 mm 13

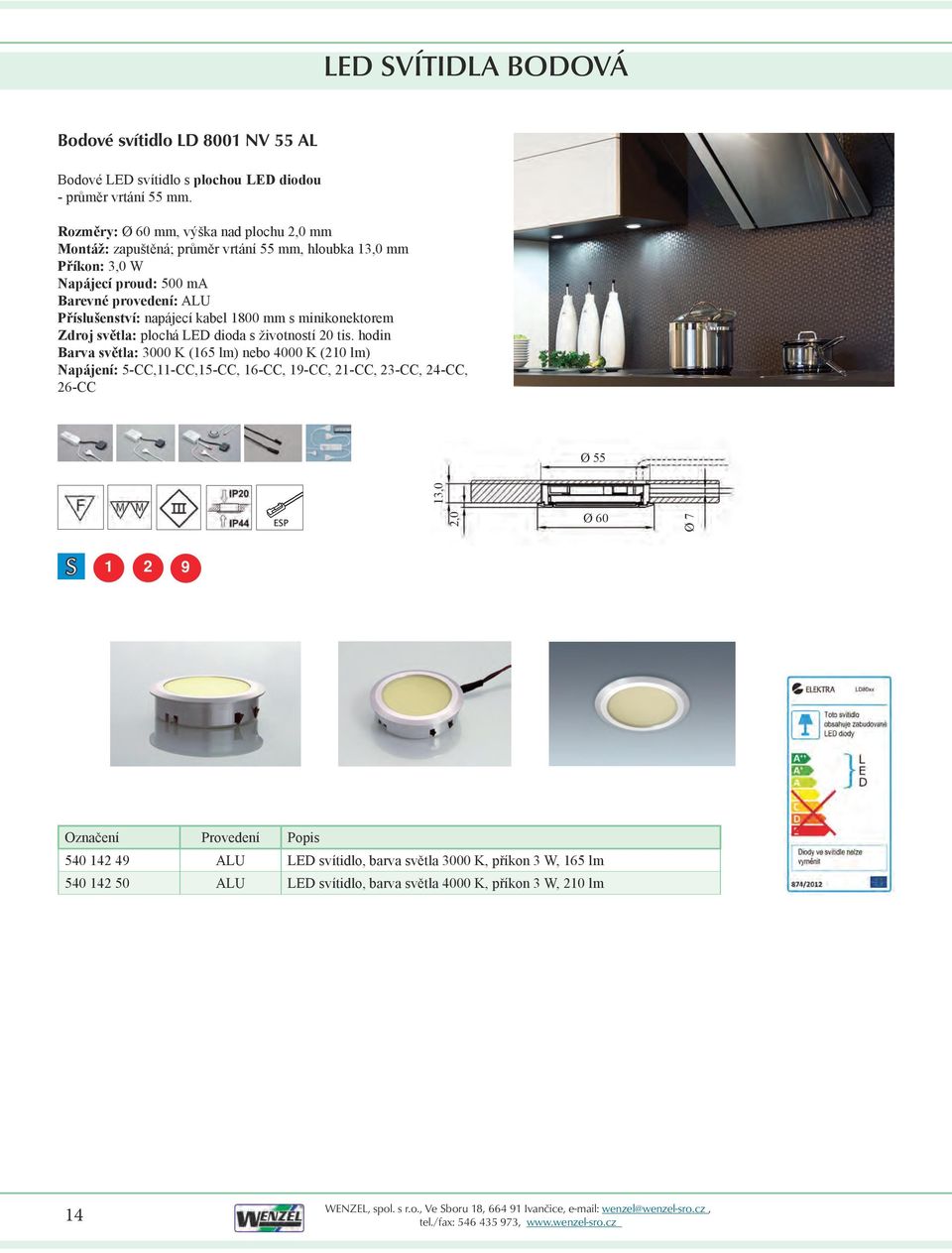

15 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 8001 NV 55 AL Bodové LED svítidlo s plochou LED diodou - průměr vrtání 55 mm. Rozměry: Ø 60 mm, výška nad plochu 2,0 mm Montáž: zapuštěná; průměr vrtání 55 mm, hloubka 13,0 mm Příkon: 3,0 W Napájecí proud: 500 ma Barevné provedení: ALU Příslušenství: napájecí kabel 1800 mm s minikonektorem Zdroj světla: plochá LED dioda s životností 20 tis. hodin Barva světla: 3000 K (165 lm) nebo 4000 K (210 lm) Napájení: 5-CC,11-CC,15-CC, 16-CC, 19-CC, 21-CC, 23-CC, 24-CC, 26-CC Ø 55 13,0 2,0 Ø 60 Ø 7 S ALU LED svítidlo, barva světla 3000 K, příkon 3 W, 165 lm ALU LED svítidlo, barva světla 4000 K, příkon 3 W, 210 lm 14

16 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 8011 Bodové LED svítidlo s plochou LED diodou - průměr vrtání 58 mm. Novinka!!! Rozměry: Ø 62 mm, výška nad plochu 2,7 mm Montáž: zapuštěná; průměr vrtání 58 mm, hloubka 13,5 mm Příkon: 2,0 W Napájecí proud: 350 ma Barevné provedení: bílá, chrom lesk, ALU, nikl mat Příslušenství: napájecí kabel 2000 mm s konektorem S-Type Zdroj světla: plochá LED dioda s životností 20 tis. hodin Barva světla: 3000 K (100 lm), 4000 K (120 lm) Napájení: 7-CC, 8-CC, 9-CC, 10-CC, 13-CC, 14-CC Pozn.: Na vyžádání je možná i barva světla chladná bílá 6400 K (140 lm) S Ø 58 2,7 13,5 Ø 62 Ø bílá LED svítidlo, barva světla 3000 K, příkon 2,0 W, 100 lm chrom lesk LED svítidlo, barva světla 3000 K, příkon 2,0 W, 100 lm ALU LED svítidlo, barva světla 3000 K, příkon 2,0 W, 100 lm nikl mat LED svítidlo, barva světla 3000 K, příkon 2,0 W, 100 lm bílá LED svítidlo, barva světla 4000 K, příkon 2,0 W, 120 lm chrom lesk LED svítidlo, barva světla 4000 K, příkon 2,0 W, 120 lm ALU LED svítidlo, barva světla 4000 K, příkon 2,0 W, 120 lm nikl mat LED svítidlo, barva světla 4000 K, příkon 2,0 W, 120 lm bílá kroužek pro svrchní montáž chrom lesk kroužek pro svrchní montáž ALU kroužek pro svrchní montáž nikl mat kroužek pro svrchní montáž 15

17 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 8002 Bodové LED svítidlo pravoúhlé s plochou LED diodou. Rozměry: 205 x 70 x 13 mm Montáž: na plochu vruty Příkon: 4,2 W Barevné provedení: bílá, ALU nebo nikl mat Příslušenství: napájecí kabel 2000 mm s minikonektorem Zdroj světla: plochá LED dioda - High Power LED - chip s životností 20 tis. hodin Barva světla: 4000 K nebo 3000 K Napájení: přímo ze sítě V napájení přímo ze sítě 230 V! S mm 13mm 205mm bílá LED svítidlo, barva světla 3000 K, příkon 4,2 W, 165 lm ALU LED svítidlo, barva světla 3000 K, příkon 4,2 W, 165 lm nikl mat LED svítidlo, barva světla 3000 K, příkon 4,2 W, 165 lm bílá LED svítidlo, barva světla 4000 K, příkon 4,2 W, 210 lm ALU LED svítidlo, barva světla 4000 K, příkon 4,2 W, 210 lm nikl mat LED svítidlo, barva světla 4000 K, příkon 4,2 W, 210 lm 16

18 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD NV Bodové LED svítidlo s plochou čtvercovou LED diodou. Rozměry: 85 x 85 mm, výška nad plochu 1,7 mm Rozměry svítící plochy: 50 x 50 mm Montáž: zapuštěná; průměr vrtání 78 mm, hloubka 13 mm Příkon: 3,0 W Napájecí proud: 500 ma Barevné provedení: nerez Příslušenství: napájecí kabel 1800 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED dioda s životností 20 tis. hodin Barva světla: 3000 K (165 lm) nebo 4000 K (210 lm) Napájení: 5-CC,11-CC,15-CC, 16-CC, 19-CC, 21-CC, 23-CC, 24-CC, 26-CC Pozn.: Na vyžádání je možné dodat svítidlo ve variantě s pružinami pro montáž do sádrokartonu. S Ø ,7 85 Ø 7 varianta svítidla s pružinami Ø ,7 85 max nerez LED svítidlo, barva světla 3000 K, příkon 3 W, 165 lm nerez LED svítidlo, barva světla 4000 K, příkon 3 W, 210 lm nerez LED svítidlo, barva světla 3000 K, příkon 3 W, 165 lm; s pružinami pro montáž do podhledů nerez LED svítidlo, barva světla 4000 K, příkon 3 W, 210 lm; s pružinami pro montáž do podhledů 17

19 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 8004 Q - 58 NV Bodové vestavné LED svítidlo s plochou čtvercovou LED diodou. Rozměry: 64 x 64 mm, výška nad plochu 1,5 mm Montáž: zapuštěná; průměr vrtání 58 mm, hloubka 12,5 mm Příkon: 2,0 W Napájecí proud: 350 ma Barevné provedení: ALU nebo nikl mat Příslušenství: napájecí kabel 2000 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED dioda s životností 20 tis. hodin Barva světla: 3000 K (110 lm) nebo 4000 K (140 lm) Napájení: 7-CC, 8-CC, 9-CC, 10-CC, 13-CC, 14-CC S Ø 58 12,5 1,5 64 Ø ALU LED svítidlo, barva světla 3000 K, příkon 2 W, 110 lm nikl mat LED svítidlo, barva světla 3000 K, příkon 2 W, 110 lm ALU LED svítidlo, barva světla 4000 K, příkon 2 W, 140 lm nikl mat LED svítidlo, barva světla 4000 K, příkon 2 W, 140 lm 18

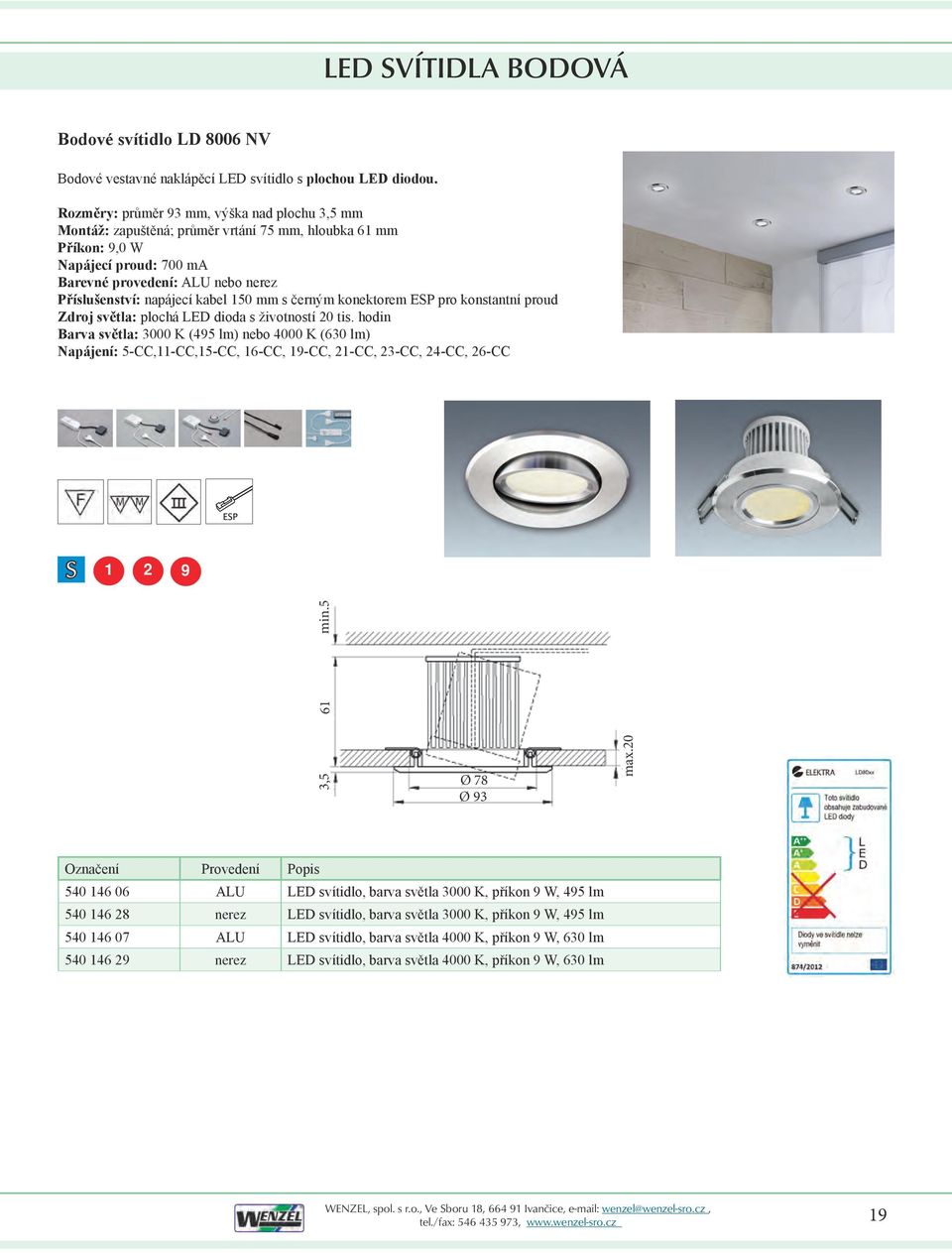

20 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 8006 NV Bodové vestavné naklápěcí LED svítidlo s plochou LED diodou. Rozměry: průměr 93 mm, výška nad plochu 3,5 mm Montáž: zapuštěná; průměr vrtání 75 mm, hloubka 61 mm Příkon: 9,0 W Napájecí proud: 700 ma Barevné provedení: ALU nebo nerez Příslušenství: napájecí kabel 150 mm s černým konektorem ESP pro konstantní proud Zdroj světla: plochá LED dioda s životností 20 tis. hodin Barva světla: 3000 K (495 lm) nebo 4000 K (630 lm) Napájení: 5-CC,11-CC,15-CC, 16-CC, 19-CC, 21-CC, 23-CC, 24-CC, 26-CC S ,5 min.5 Ø 78 Ø 93 max ALU LED svítidlo, barva světla 3000 K, příkon 9 W, 495 lm nerez LED svítidlo, barva světla 3000 K, příkon 9 W, 495 lm ALU LED svítidlo, barva světla 4000 K, příkon 9 W, 630 lm nerez LED svítidlo, barva světla 4000 K, příkon 9 W, 630 lm 19

21 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 5000 Bodová svítidla určená do skříněk a světelných ramp. Jsou tvořena kompaktním světelným zdrojem s plochou konstrukcí (jen 24 mm) s vestavěným elektronickým předřadníkem. Svítidla splňují nejpřísnější kritéria pro montáž do nábytku. Veškerá svítidla jsou dodávána bez světelných zdrojů - pouze montážní platformy s dekoračním kroužkem. Při každé objednávce je nutné objednat odpovídající počet světelných zdrojů LED zdrojů. Světelné zdroje jsou v kapitole Doplňky - Světelné zdroje. Příkon: 230 V/6 W, 50/60 Hz Příslušenství: napájecí kabel délky 2000 mm s minikonektorem - Ø 8 mm Barevné provedení: bílá, chrom lesk, ALU, nikl mat Upozornění: K svítidlu je nutné objednat světelný zdroj. Bez světelného zdroje tělesa nedodáváme. GX53 - LED S montáž svrchní montáž polozapuštěná s krytou hranou montáž polozapuštěná s nekrytou hranou montáž zapuštěná Svítidlo LD 5000 svrchní montáž Těleso bodového svítidla - bez světelného zdroje - montáž na plochu. Rozměry: Ø: 100 mm, v: 25 mm Montáž: svrchní bílá svítidlo pro svrchní montáž bez sv. zdroje chrom lesk svítidlo pro svrchní montáž bez sv. zdroje nikl mat svítidlo pro svrchní montáž bez sv. zdroje ALU svítidlo pro svrchní montáž bez sv. zdroje Ø

22 LED SVÍTIDLA BODOVÁ Svítidlo LD 5000 polozapuštěná montáž - hrana světelného zdroje krytá Těleso bodového svítidla - bez světelného zdroje - polozapuštěná montáž s krytou boční hranou. Rozměry: Ø: 100 mm, v: 13 mm Vestavné rozměry: Ø 78 mm, h: 12,5 mm Montáž: polozapuštěná, hrana světelného zdroje je krytá bílá polozapuštěné svítidlo bez sv. zdroje - hrana krytá chrom lesk polozapuštěné svítidlo bez sv. zdroje - hrana krytá nikl mat polozapuštěné svítidlo bez sv. zdroje - hrana krytá ALU polozapuštěné svítidlo bez sv. zdroje - hrana krytá Ø 8 13 Ø 78 Ø ,5 Svítidlo LD 5000 polozapuštěná montáž - hrana světelného zdroje nekrytá Těleso bodového svítidla - bez světelného zdroje - polozapuštěná montáž s nekrytou boční hranou. Rozměry: Ø: 100 mm, v: 12 mm Vestavné rozměry: Ø 78 mm, h: 12,5 mm Montáž: polozapuštěná, hrana světelného zdroje je nekrytá bílá polozapuštěné svítidlo bez sv. zdroje - hrana nekrytá chrom lesk polozapuštěné svítidlo bez sv. zdroje - hrana nekrytá nikl mat polozapuštěné svítidlo bez sv. zdroje - hrana nekrytá ALU polozapuštěné svítidlo bez sv. zdroje - hrana nekrytá Ø 8 12 Ø 78 Ø 85 12,5 1 Svítidlo LD 5000 zapuštěná montáž Těleso bodového svítidla - bez světelného zdroje - zapuštěná montáž. Rozměry: Ø: 85 mm, v: 1 mm Vestavné rozměry: Ø 78 mm, h: 24 mm Montáž: zapuštěná bílá zapuštěné svítidlo bez světelného zdroje chrom lesk zapuštěné svítidlo bez světelného zdroje nikl mat zapuštěné svítidlo bez světelného zdroje ALU zapuštěné svítidlo bez světelného zdroje Ø 8 3 Ø 78 Ø

23 LED SVÍTIDLA BODOVÁ Svítidlo LD 5000 PLUS - RONDO C Těleso bodového svítidla - bez světelného zdroje - zapuštěná montáž. Montáž: zapuštěná Rozměry: Ø 91 mm, v: 3 mm Vestavné rozměry: Ø 78 mm, hloubka zapuštění 25 mm Barevné provedení: bílá, chrom lesk, černá, mosaz lesk, ALU a nikl mat bílá zapuštěné svítidlo bez světelného zdroje chrom lesk zapuštěné svítidlo bez světelného zdroje ALU zapuštěné svítidlo bez světelného zdroje nikl mat zapuštěné svítidlo bez světelného zdroje Ø 8 Ø 78 Ø Barový set Sestava složená z jednoho bodového svítidla LD bez světelného zdroje, z jednoho dekoračního kroužku pro svrchní montáž v barvě nikl mat ( ), napájecího kabelu o délce 3500 mm ( ) a mechanického vypínače dveřního (barový vypínač ). K setu je nutné objednat světelný zdroj. Pozn.: Dekorační kroužek lze zvolit i v jiném barevném provedení. S 2 Označení B LED ML-1 Popis 1 svítidlo se svrchní montáží - bez světelného zdroje, 1 dekorační kroužek - barva nikl mat ( ), 1 mechanický dveřní vypínač ( ) a 1 napájecí kabel ( ) Poznámka: Těleso bodového svítidla je možné dodat i v provedení pro zapuštění do sádrokartonu. Montážní základna je vybavena rozevíracími pružinami. Průměr montážního otvoru je 78 mm. Při objednávce svítidla do sádrokartonu tuto skutečnost uveďte v textu. S 22

24 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 7003 HV 78 Bodové LED svítidlo vysokonapěťové - Ø 78 mm. Rozměry: Ø 89,5 mm, výška nad plochu 3,3 mm Montáž: zapuštěná, průměr vrtání 78 mm, hloubka 13,5 mm Příkon: 3,2 W Barevné provedení: bílá, chrom lesk, ALU nebo nikl mat Příslušenství: napájecí kabel 2000 mm s minikonektorem Zdroj světla: 63 ks LED diod Barva světla: 6400 K, 4000 K nebo 3500 K Napájení: přímo ze sítě V napájení přímo ze sítě 230 V! Ø 78 S ,5 3,3 Ø 89, bílá LED svítidlo, barva světla 6400 K, příkon 3,2W chrom lesk LED svítidlo, barva světla 6400 K, příkon 3,2W ALU LED svítidlo, barva světla 6400 K, příkon 3,2W nikl mat LED svítidlo, barva světla 6400 K, příkon 3,2W bílá LED svítidlo, barva světla 4000 K, příkon 3,2W chrom lesk LED svítidlo, barva světla 4000 K, příkon 3,2W ALU LED svítidlo, barva světla 4000 K, příkon 3,2W nikl mat LED svítidlo, barva světla 4000 K, příkon 3,2W bílá LED svítidlo, barva světla 3500 K, příkon 3,2W chrom lesk LED svítidlo, barva světla 3500 K, příkon 3,2W ALU LED svítidlo, barva světla 3500 K, příkon 3,2W nikl mat LED svítidlo, barva světla 3500 K, příkon 3,2W ALU - opálové sklo LED svítidlo, barva světla 3500 K, příkon 3,2W nikl mat - opálové sklo LED svítidlo, barva světla 3500 K, příkon 3,2W Pozn.: Při použití kroužku pro vnější montáž lze montovat i na plochu. 23

25 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 7003 HV 58 Bodové LED svítidlo vysokonapěťové - Ø 58 mm. Rozměry: Ø 69,5 mm, výška nad plochu 3,3 mm Montáž: zapuštěná, průměr vrtání 57 mm, hloubka 13,5 mm Příkon: 1,1 W nebo 1,8 W Barevné provedení: bílá, chrom lesk, ALU nebo nikl mat Příslušenství: napájecí kabel 2000 mm s minikonektorem Zdroj světla: 25 ks nebo 35 ks LED diod Barva světla: 6400 K, 4000 K nebo 3500 K Napájení: přímo ze sítě V napájení přímo ze sítě 230 V! S ,3 13,5 Ø 57 Ø 69,5 Ø 9,5 Příkon: 1,1 W bílá LED svítidlo, 25 ks LED diod, barva světla 6400 K chrom lesk LED svítidlo, 25 ks LED diod,barva světla 6400 K ALU LED svítidlo, 25 ks LED diod,barva světla 6400 K nikl mat LED svítidlo, 25 ks LED diod,barva světla 6400 K bílá LED svítidlo, 25 ks LED diod,barva světla 4000 K chrom lesk LED svítidlo, 25 ks LED diod,barva světla 4000 K ALU LED svítidlo, 25 ks LED diod,barva světla 4000 K nikl mat LED svítidlo, 25 ks LED diod,barva světla 4000 K bílá LED svítidlo, 25 ks LED diod,barva světla 3500 K chrom lesk LED svítidlo, 25 ks LED diod,barva světla 3500 K ALU LED svítidlo, 25 ks LED diod,barva světla 3500 K nikl mat LED svítidlo, 25 ks LED diod,barva světla 3500 K Příkon: 1,8 W bílá LED svítidlo, 35 ks LED diod,barva světla 6400 K chrom lesk LED svítidlo, 35 ks LED diod,barva světla 6400 K ALU LED svítidlo, 35 ks LED diod,barva světla 6400 K nikl mat LED svítidlo, 35 ks LED diod,barva světla 6400 K bílá LED svítidlo, 35 ks LED diod,barva světla 4000 K chrom lesk LED svítidlo, 35 ks LED diod,barva světla 4000 K ALU LED svítidlo, 35 ks LED diod,barva světla 4000 K nikl mat LED svítidlo, 35 ks LED diod,barva světla 4000 K bílá LED svítidlo, 35 ks LED diod,barva světla 3500 K chrom lesk LED svítidlo, 35 ks LED diod,barva světla 3500 K ALU LED svítidlo, 35 ks LED diod,barva světla 3500 K nikl mat LED svítidlo, 35 ks LED diod,barva světla 3500 K ALU - opálové sklo LED svítidlo, 35 ks LED diod,barva světla 3500 K nikl mat - opálové sklo LED svítidlo, 35 ks LED diod,barva světla 3500 K Pozn.: Při použití kroužku pro vnější montáž lze montovat i na plochu. 24

26 LED SVÍTIDLA BODOVÁ Bodové svítidlo LD 7003 NV 78 Bodové LED svítidlo nízkonapěťové - Ø 78 mm. Rozměry: Ø 89,5 mm, výška nad plochu 3,3 mm Montáž: zapuštěná, průměr vrtání 78 mm, hloubka 13,5 mm Příkon: 3,2 W Barevné provedení: bílá, chrom lesk, ALU nebo nikl mat Příslušenství: napájecí kabel 2000 mm s minikonektorem Zdroj světla: 63 ks LED diod Barva světla: 4000 K Napájení: A-CV, B-CV, C-CV nebo D-CV. Při použití vhodného napájení lze svítidlo stmívat: E-CV, F-CV, G-CV nebo H-CV. Ø 78 13,5 3,3 Ø 89,5 S bílá LED svítidlo, barva světla 4000 K chrom lesk LED svítidlo, barva světla 4000 K ALU LED svítidlo, barva světla 4000 K nikl mat LED svítidlo, barva světla 4000 K Pozn.: Při použití kroužku pro vnější montáž lze montovat i na plochu. Bodové svítidlo LD 7003 NV 58 Bodové LED svítidlo nízkonapěťové - Ø 58 mm. Rozměry: Ø 69,5 mm, výška nad plochu 3,3 mm Montáž: zapuštěná, průměr vrtání 57 mm, hloubka 13,5 mm Příkon: 1,8 W Barevné provedení: bílá, chrom lesk, ALU nebo nikl mat Příslušenství: napájecí kabel 2000 mm s minikonektorem Zdroj světla: 35 ks LED diod Barva světla: 4000 K Napájení: A-CV, B-CV, C-CV nebo D-CV. Při použití vhodného napájení lze svítidlo stmívat: E-CV, F-CV, G-CV nebo H-CV. S ,3 13,5 Ø 57 Ø 69,5 Ø 9, bílá LED svítidlo, barva světla 4000 K chrom lesk LED svítidlo, barva světla 4000 K ALU LED svítidlo, barva světla 4000 K nikl mat LED svítidlo, barva světla 4000 K Pozn.: Pi použití kroužku pro vnější montáž lze montovat i na plochu. 25

27 LED SVÍTIDLA BODOVÁ Kroužek pro vnější montáž Ø 78 Kroužek pro vnější montáž pro LED svítidlo LD 7003 NV 78 a LD 7003 HV 78. Rozměry: Ø 89,5 mm, výška 21,5 mm Barevné provedení: bílá, chrom lesk, ALU nebo nikl mat S Ø 9,5 21,5 Ø 89, bílá kroužek pro vnější montáž, Ø 78 mm chrom lesk kroužek pro vnější montáž, Ø 78 mm ALU kroužek pro vnější montáž, Ø 78 mm nikl mat kroužek pro vnější montáž, Ø 78 mm Kroužek pro vnější montáž Ø 58 Kroužek pro vnější montáž pro LED svítidlo LD 7003 NV 58 a LD 7003 HV 58. Rozměry: Ø 69,5 mm, výška 18,5 mm Barevné provedení: bílá, chrom lesk, ALU nebo nikl mat S Ø 9,5 18,5 Ø 69, bílá kroužek pro vnější montáž, Ø 58 mm chrom lesk kroužek pro vnější montáž, Ø 58 mm ALU kroužek pro vnější montáž, Ø 58 mm nikl mat kroužek pro vnější montáž, Ø 58 mm 26

28 LED SVÍTIDLA BODOVÁ LED svítidlo METRIS V12 IP 44 Svítidlo odolné proti stříkající vodě Bodové LED svítidlo se zapuštěnou montáží. Rozměry: Ø 68 mm, výška 1,2 mm Montáž: zapuštěná, průměr vrtání mm, hloubka 8,0 mm Příkon: 12 V DC/1,6 W Barevné provedení: bílá, chrom, ALU nebo nerez Zdroj světla: LED diody Barva světla: K Index barevného podání: Ra 70 Svítivost: 120 lm/ W Napájení: I-CV, J-CV nebo K-CV Ø S ,2 8 Ø 68 DL NP bílá LED svítidlo IP 44, příkon 1,6 W, zapuštěná montáž DL NP chrom LED svítidlo IP 44, příkon 1,6 W, zapuštěná montáž DL NP ALU LED svítidlo IP 44, příkon 1,6 W, zapuštěná montáž DL NP nerez LED svítidlo IP 44, příkon 1,6 W, zapuštěná montáž Montáž na plochu - rovný kroužek DL chrom kroužek rovný DL ALU kroužek rovný DL nerez kroužek rovný Ø 8 Montáž na plochu - šikmý kroužek Ø 8 DL chrom kroužek šikmý DL ALU kroužek šikmý DL nerez kroužek šikmý 27

29 LED SVÍTIDLA BODOVÁ SKATE LED bodové svítidlo. Rozměry: d: 151 mm, v: 66 mm, š: 54 mm Montáž: na plochu vruty přes montážní podložku, možno montovat vodorovně i svisle Příkon: 12 V DC/1,6 W Provedení: termoplast - barva bílá, hliník, nerez; bez vypínače (SKATE slave), s LED dotykovým vypínačem (SKATE TLD) nebo LED dotykovým vypínačem hlavním, který ovládá více svítidel (SKATE TLDM) Příslušenství: kabel délky 2000 mm s konektorem Zdroj světla: 24 LED diod s optikou s vysokým rozlišením Barva světla: teplá bílá K Index barevného podání: Ra 70 Svítivost: 120 lm/ W Napájení: I-CV, J-CV nebo K-CV Příklad zapojení: dělič s minikonektory konvertor dělič s minikonektory SKATE TLDM SKATE slave SKATE slave DL N/1 nerez LED svítidlo SKATE slave - bez vypínače, 12 V DC/1,6 W, barva světla teplá bílá DL N nerez LED svítidlo SKATE TLD s dotykovým LED vypínačem, 12 V DC/1,6 W, barva světla teplá bílá DL N/2 nerez LED svítidlo SKATE TLDM s dotykovým LED vypínačem hlavním, 12 V DC/1,6 W, barva světla teplá bílá 28

30 LED SVÍTIDLA BODOVÁ SPOT LED LED bodové svítidlo. Rozměry: průměr 30 mm Montáž: zapuštěná; průměr vrtání 26 mm, hloubka 11 mm - možno montovat i do slepé díry Příkon: 1,2 W Napájecí proud: 350 ma Příslušenství: napájecí kabel 2000 mm Zdroj světla: LED dioda Barva světla: chladná bílá 6500 K Napájení: 1-CC, 2-CC S 2 9 Označení Příkon Popis LS ,2 W bodové svítidlo, šedá metalíza Bombay C LED bodové svítidlo typu High power LED. Délka svítidla: 150 mm Montáž: na plochu Příkon: 3,0 W Napájecí proud: 350 ma Provedení: anodizovaný AL Příslušenství: napájecí kabel 1000 mm Zdroj světla: High power LED Barva světla: 5000 K Napájení: 4-CC, 2-CC bez vypínače s dotykovým vypínačem Označení Příkon Popis LS ,0 W bodové svítidlo bez vypínače LS ,0 W bodové svítidlo s dotykovým vypínačem 29

31 LED SVÍTIDLA BODOVÁ Bodové svítidlo Posh Rozměry: průměr 50 mm Montáž: zapuštěná, průměr vrtání 40 mm Příkon: 1,2 W Napájecí proud: 350 ma Provedení: transparent, hliník nebo kartáčovaný nerez Příslušenství: napájecí kabel 2000 mm Zdroj světla: High Power LED Barva světla: chladná bílá K nebo teplá žlutá K Napájení: DL (7,2 W), DL (12 W) Pozn.: Montáž vruty přes dno svítidla do hloubky misky 6mm nebo montáž pružinou do hloubky 10mm, případně do tenké plochy (plech, sklo apod.) min. tloušťky alespoň 0,8 mm. Průměr otvoru pro prosunutí napájecího kabelu (s kódovaným konektorem) je min. 9 mm. S DL transparent LED svítidlo; barva světla chladná bílá DL ALU LED svítidlo; barva světla chladná bílá DL kartáčovaný nerez LED svítidlo; barva světla chladná bílá DL B transparent LED svítidlo; barva světla teplá žlutá DL B ALU LED svítidlo; barva světla teplá žlutá DL B kartáčovaný nerez LED svítidlo; barva světla teplá žlutá 5,5 4,5 Ø 40 Ø 50 Bodové svítidlo Shine Rozměry: průměr 40 mm, v: 10 mm nad plochu Montáž: na plochu Příkon: 1,2 W Napájecí proud: 350 ma Provedení: hliník nebo lesklý chrom Příslušenství: napájecí kabel 2000 mm Zdroj světla: High Power LED Barva světla: chladná bílá K nebo teplá žlutá K Napájení: DL (7,2 W), DL (12 W) Pozn.: Průměr otvoru pro prosunutí napájecího kabelu (s kódovaným konektorem) je min. 9 mm. S DL ALU LED svítidlo; barva světla chladná bílá DL lesklý chrom LED svítidlo; barva světla chladná bílá DL B ALU LED svítidlo; barva světla teplá žlutá DL B lesklý chrom LED svítidlo; barva světla teplá žlutá Ø 40 30

32 LED SVÍTIDLA BODOVÁ Bodové svítidlo Slide Rozměry: 46 x 46 mm Montáž: zapuštěná, otvor Ø 40 mm Příkon: 1,2 W Napájecí proud: 350 ma Provedení: transparent, hliník nebo kartáčovaný nerez Příslušenství: napájecí kabel 2000 mm Zdroj světla: High Power LED Barva světla: chladná bílá K nebo teplá žlutá K Napájení: DL (7,2 W), DL (12 W) Pozn.: Montáž vruty přes dno svítidla do hloubky misky 6mm nebo montáž pružinou do hloubky 10mm, případně do tenké plochy (plech, sklo apod.) min. tloušťky alespoň 0,8 mm. Průměr otvoru pro prosunutí napájecího kabelu (s kódovaným konektorem) je min. 9 mm. S DL transparent LED svítidlo; barva světla chladná bílá DL ALU LED svítidlo; barva světla chladná bílá DL kartáčovaný nerez LED svítidlo; barva světla chladná bílá DL B transparent LED svítidlo; barva světla teplá žlutá DL B ALU LED svítidlo; barva světla teplá žlutá DL B kartáčovaný nerez LED svítidlo; barva světla teplá žlutá 4,5 5,5 Ø x 46 Bodové svítidlo Glam Rozměry: 37 x 37 mm, v: 10 mm nad plochu Montáž: na plochu Příkon: 1,2 W Napájecí proud: 350 ma Provedení: hliník nebo lesklý chrom Příslušenství: napájecí kabel 2000 mm Zdroj světla: High Power LED Barva světla: chladná bílá K nebo teplá žlutá K Napájení: DL (7,2 W), DL (12 W) Pozn.: Průměr otvoru pro prosunutí napájecího kabelu (s kódovaným konektorem) je min. 9 mm. S DL ALU LED svítidlo; barva světla chladná bílá DL lesklý chrom LED svítidlo; barva světla chladná bílá DL B ALU LED svítidlo; barva světla teplá žlutá DL B lesklý chrom LED svítidlo; barva světla teplá žlutá x 37 31

33 LED SVÍTIDLA BODOVÁ Bodové svítidlo LELA - mini Rozměry: 30 x 30 mm, výška nad plochu 0,8 mm Montáž: zapuštěná, průměr vrtání 25 mm, hloubka 6 mm Příkon: 0,4 W Napájecí proud: 350 ma Provedení: nerez Příslušenství: napájecí kabel 2000 mm s bílým konektorem Zdroj světla: LED dioda Barva světla: chladná bílá Napájení: 0-CV S 2 11 vestavná hloubka 6mm Ø vrtání 25mm výška 0,8mm šířka 30mm délka 30mm KOCH nerez LED svítidlo 0,4 W KOCH W LED napájení Stecker EVG 12 V DC, 350 ma, dělič pro připojení 2 svítidel, kabel 1800 mm, bílý konektor KOCH kabel s děličem délky 200 mm, pro napájení LED (12 V), dělič se 3mi vstupy, bílý konektor KOCH kabel s děličem délky 200 mm, pro napájení LED (12 V), dělič se 4mi vstupy, bílý konektor KOCH propojovací kabel mezi svítidly pro sériové zapojení, délka 2000 mm 32

34 LED SVÍTIDLA LIŠTOVÁ LED svítidla lištová Lištové svítidlo LD 8003 A NV Lištové LED svítidlo s plochou LED diodou a svrchní montáží. Bez vypínače. Rozměry: profil: 13 x 40 mm, d: 322, 582, 842 nebo 1102 mm Montáž: na plochu nebo do rohu Příkon: 9 W, 18 W, 27 W nebo 36 W Napájecí proud: 700 ma Barevné provedení: ALU Příslušenství: napájecí kabel 2000 mm s kódovaným minikonektorem Zdroj světla: plochá LED dioda s životností 20 tis. hodin Počet plochých LED diod: 1 LED modul (9 W), 2 LED moduly (18 W), 3 LED moduly (27 W) a 4 LED moduly (36 W) Barva světla: 3000 K, 4000 K nebo 6400 K Napájení: 6-CC, 12-CC,, 17-CC, 18-CC, 20-CC, 22-CC, 27-CC Pozn.: Svítidla mohou pracovat i s napájecím proudem 500 ma, nedosahují však takové svítivosti jako u napájecího proudu 700 ma. 38, délka svítidla 13 27,1 30 X (1 : 2) 40 Označení Příkon Popis W LED svítidlo, barva světla 3000 K, 495 lm, délka svítidla 322 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 4000 K, 630 lm, délka svítidla 322 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 6400 K, 720 lm, délka svítidla 322 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 3000 K, 990 lm, délka svítidla 582 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 4000 K, 1260 lm, délka svítidla 582 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 6400 K, 1440 lm, délka svítidla 582 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 3000 K, 1485 lm, délka svítidla 842 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 4000 K, 1890 lm, délka svítidla 842 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 6400 K, 2160 lm, délka svítidla 842 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 3000 K, 1980 lm, délka svítidla 1102 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 4000 K, 2520 lm, délka svítidla 1102 mm, délka kabelu 2000 mm W LED svítidlo, barva světla 6400 K, 2880 lm, délka svítidla 1102 mm, délka kabelu 2000 mm 33

35 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 AS NV Lištové LED svítidlo s plochou LED diodou a svrchní montáží. S vypínačem. Rozměry: profil: 13 x 40 mm, d: 322, 582, 842 nebo 1102 mm Montáž: na plochu nebo do rohu Příkon: 9 W, 18 W, 27 W nebo 36W Napájecí proud: 700 ma Barevné provedení: ALU Příslušenství: napájecí kabel 2000 mm s kódovaným minikonektorem Zdroj světla: plochá LED dioda s životností 20 tis. hodin Počet plochých LED diod: 1 LED modul (9 W), 2 LED moduly (18 W), 3 LED moduly (27 W) a 4 LED moduly (36 W) Barva světla: 3000 K, 4000 K nebo 6400 K Napájení: 6-CC, 12-CC,, 17-CC, 18-CC, 20-CC, 22-CC, 27-CC Pozn.: Svítidla mohou pracovat i s napájecím proudem 500 ma, nedosahují však takové svítivosti jako u napájecího proudu 700 ma ,1 38,7 X délka svítidla 18 mm vypínač Označení Příkon Popis W LED svítidlo, barva světla 3000 K, 495 lm, délka svítidla 340 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 4000 K, 630 lm, délka svítidla 340 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 6400 K, 720 lm, délka svítidla 340 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 3000 K, 990 lm, délka svítidla 600 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 4000 K, 1260 lm, délka svítidla 600 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 6400 K, 1440 lm, délka svítidla 600 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 3000 K, 1485 lm, délka svítidla 860 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 4000 K, 1890 lm, délka svítidla 860 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 6400 K, 2160 lm, délka svítidla 860 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 3000 K, 1980 lm, délka svítidla 1120 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 4000 K, 2520 lm, délka svítidla 1120 mm, s vypínačem, nap. kabel 2000 mm W LED svítidlo, barva světla 6400 K, 2880 lm, délka svítidla 1120 mm, s vypínačem, nap. kabel 2000 mm 34

36 LED SVÍTIDLA LIŠTOVÁ Lištové svítidlo LD 8003 EL NV Lištové LED vestavné svítidlo s plochou LED diodou, zapuštěná montáž. Rozměry: vnější šířka 28,6 mm, d: 322, 582, 842 nebo 1102 mm Montáž: zapuštěná; profil drážky: 20 x 12,5 mm, délka drážky: 298, 558, 818 nebo 1078 mm Příkon: 9 W, 18 W, 27 W nebo 36 W Napájecí proud: 700 ma Barevné provedení: ALU Příslušenství: napájecí kabel 2000 mm s kódovaným minikonektorem Zdroj světla: plochá LED dioda s životností 20 tis. hodin Počet plochých LED diod: 1 LED modul (9 W), 2 LED moduly (18 W), 3 LED moduly (27 W) a 4 LED moduly (36 W) Barva světla: 3000 K, 4000 K nebo 6400 K Napájení: 6-CC, 12-CC,, 17-CC, 18-CC, 20-CC, 22-CC, 27-CC Pozn.: Svítidla mohou pracovat i s napájecím proudem 500 ma, nedosahují však takové svítivosti jako u napájecího proudu 700 ma ,2 0 LED modul 260 mm 12,5+ 0, ,6 délka svítidla boční nebo přední připojení kabelu délka drážky + 0,5 mm Ø 8 Označení Příkon Popis W LED svítidlo, barva světla 3000 K, 495 lm, délka svítidla 322 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 4000 K, 630 lm, délka svítidla 322 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 6400 K, 720 lm, délka svítidla 322 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 3000 K, 990 lm, délka svítidla 582 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 4000 K, 1260 lm, délka svítidla 582 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 6400 K, 1440 lm, délka svítidla 582 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 3000 K, 1485 lm, délka svítidla 842 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 4000 K, 1890 lm, délka svítidla 842 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 6400 K, 2160 lm, délka svítidla 842 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 3000 K, 1980 lm, délka svítidla 1102 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 4000 K, 2520 lm, délka svítidla 1102 mm, napájecí kabel 2000 mm W LED svítidlo, barva světla 6400 K, 2880 lm, délka svítidla 1102 mm, napájecí kabel 2000 mm 35
