Seřizovací kulové kohouty JIP BaBV (PN 25)

Transkript

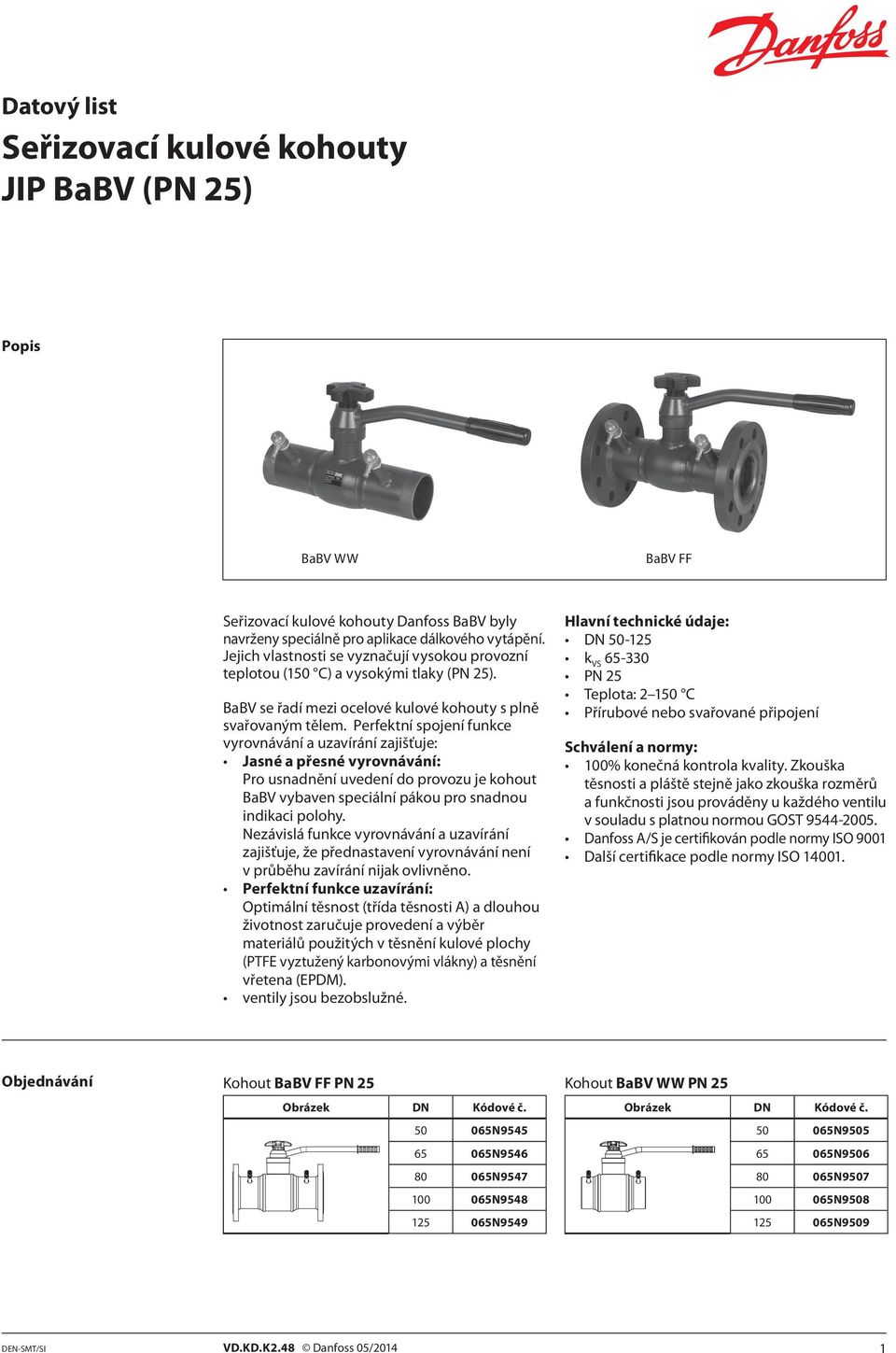

1 Seřizovací kulové kohouty JIP BaBV (PN 25) Popis BaBV WW BaBV FF Seřizovací kulové kohouty Danfoss BaBV byly navrženy speciálně pro aplikace dálkového vytápění. Jejich vlastnosti se vyznačují vysokou provozní teplotou (150 C) a vysokými tlaky (PN 25). BaBV se řadí mezi ocelové kulové kohouty s plně svařovaným tělem. Perfektní spojení funkce vyrovnávání a uzavírání zajišťuje: Jasné a přesné vyrovnávání: Pro usnadnění uvedení do provozu je kohout BaBV vybaven speciální pákou pro snadnou indikaci polohy. Nezávislá funkce vyrovnávání a uzavírání zajišťuje, že před vyrovnávání není v průběhu zavírání nijak ovlivněno. Perfektní funkce uzavírání: Optimální těsnost (třída těsnosti A) a dlouhou životnost zaručuje provedení a výběr materiálů použitých v těsnění kulové plochy (PTFE vyztužený karbonovými vlákny) a těsnění vřetena (EPDM). ventily jsou bezobslužné. Hlavní technické údaje: DN k VS PN 25 Teplota: C Přírubové nebo svařované připojení Schválení a normy: 100% konečná kontrola kvality. Zkouška těsnosti a pláště stejně jako zkouška rozměrů a funkčnosti jsou prováděny u každého ventilu v souladu s platnou normou GOST Danfoss A/S je certifikován podle normy ISO 9001 Další certifikace podle normy ISO Objednávání Kohout BaBV FF PN 25 Obrázek DN Kódové č N N N N N9549 Kohout BaBV WW PN 25 Obrázek DN Kódové č N N N N N9509 1

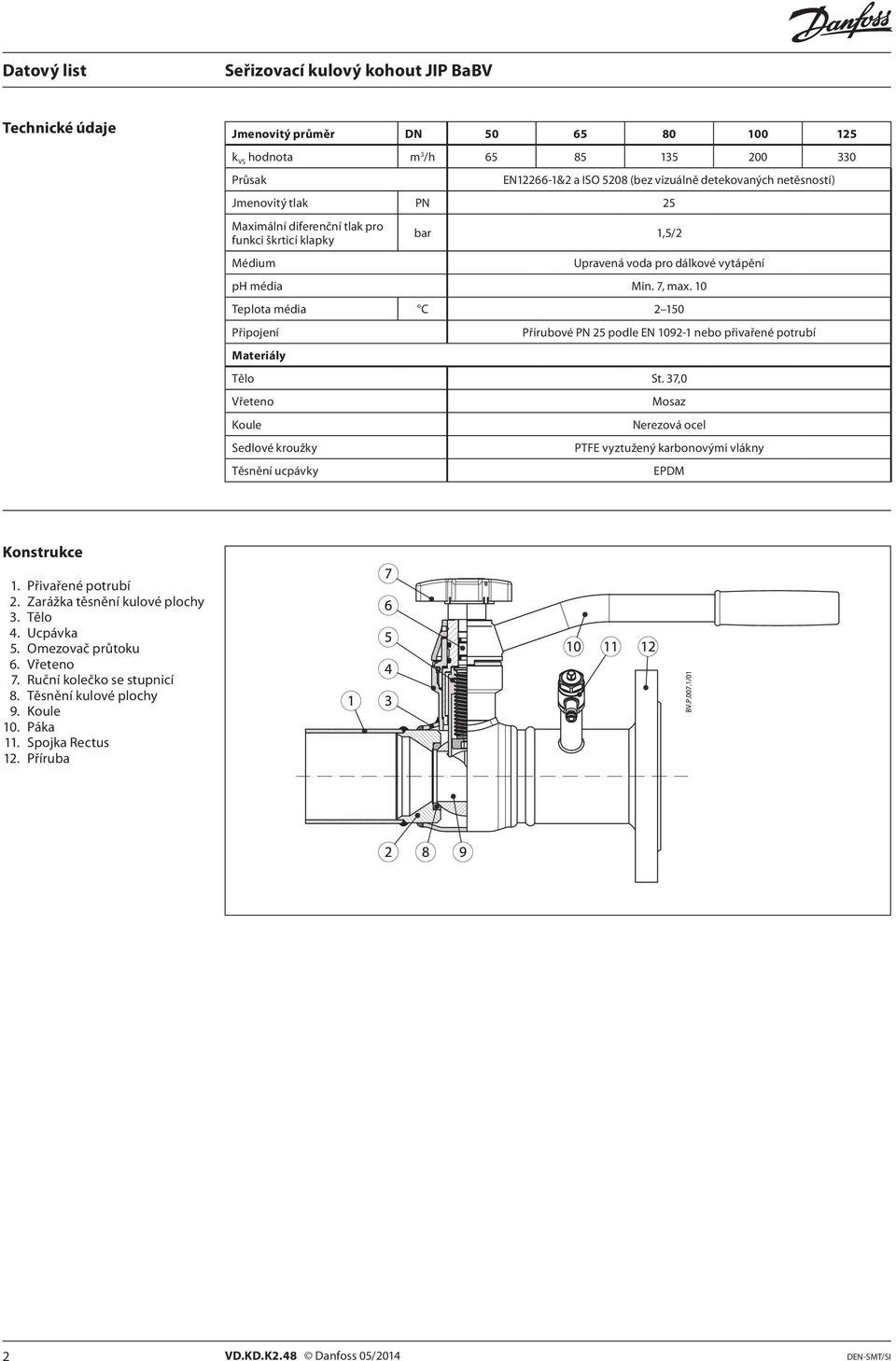

2 Technické údaje Jmenovitý průměr DN k VS hodnota m 3 /h Průsak EN &2 a ISO 5208 (bez vizuálně detekovaných netěsností) Jmenovitý tlak PN 25 Maximální diferenční tlak pro funkci škrticí klapky Médium bar 1,5/2 Upravená voda pro dálkové vytápění ph média Min. 7, max. 10 Teplota média C Připojení Přírubové PN 25 podle EN nebo přivařené potrubí Materiály Tělo St. 37,0 Vřeteno Mosaz Koule Nerezová ocel Sedlové kroužky PTFE vyztužený karbonovými vlákny Těsnění ucpávky EPDM Konstrukce 1. Přivařené potrubí 2. Zarážka těsnění kulové plochy 3. Tělo 4. Ucpávka 5. Omezovač průtoku 6. Vřeteno 7. Ruční kolečko se stupnicí 8. Těsnění kulové plochy 9. Koule 10. Páka 11. Spojka Rectus 12. Příruba 2

3 Instalace Ventil je nezávislý na instalační orientaci. Aby nedocházelo k turbulencím, které by měly dopad na přesnost měření, doporučuje se vedle kohoutu instalovat rovné potrubí ve směru a proti směru proudění v délce znázorněné na obrázku (D průměr potrubí). V opačném případě mohou turbulence ovlivnit velikost průtoku až o 20 %. Když připojujete měřič diferenčního tlaku (např. PFM 4000), dbejte na směr proudění, aby nedošlo k chybnému měření diferenčního tlaku. 5D 2D Dimenzování Příklad: BaBV Q = 25 m 3 /h p = 10 kpa Výpočet ventilu: V diagramu rovná čára spojující hodnoty průtoku 25 m 3 /h, diferenčního tlaku 10 kpa a k v hodnoty znázorňuje vztah mezi těmito třemi proměnnými. Vodorovná čára od průsečíku s hodnotou k v znázorňuje přednastavenou hodnotu pro každou velikost ventilu. Výsledek: BaBV DN 80 přednastavený na 5,0 3

4 Diagramy průtoku Objemový průtok v m 3 /h (voda) Kv hodnota v m 3 /h Tlaková ztráta v Pa (10 Pa 1 mm H 2 O=9,8066 Pa) 1 bar=0,1 MPa=10 Pa 5 DN 50 / PN 25 Nastavení k v hodnota 0 9,5 1 18,5 2 29,8 3 44, Max. přípustný diferenční tlak pro funkci škrticí klapky 1,5/2,0 bar. Max. přípustná rychlost průtoku: 4 m/s Stav: Průtok nesmí vykazovat kavitaci. Charakteristika průtoku Kv hodnota 4

5 Diagramy průtoku (pokračování) Objemový průtok v m 3 /h (voda) Kv hodnota v m 3 /h Tlaková ztráta v Pa (10 Pa 1 mm H 2 O=9,8066 Pa) 1 bar=0,1 MPa=10 Pa 5 DN 65 / PN 25 Nastavení k v hodnota 0 8,5 1 16,6 2 25,9 3 37,2 4 51,2 5 71, Max. přípustný diferenční tlak pro funkci škrticí klapky 1,5/2,0 bar. Max. přípustná rychlost průtoku: 4 m/s Stav: Průtok nesmí vykazovat kavitaci. Charakteristika průtoku Kv hodnota 5

6 Diagramy průtoku (pokračování) Objemový průtok v m 3 /h (voda) Kv hodnota v m 3 /h Tlaková ztráta v Pa (10 Pa 1 mm H 2 O=9,8066 Pa) 1 bar=0,1 MPa=10 Pa 5 DN 80 / PN 25 Nastavení k v hodnota 0 13,9 1 23,8 2 33,3 3 45,3 4 60,2 5 78, ,1 6,5 135 Charakteristika průtoku Kv hodnota Max. přípustný diferenční tlak profunkci škrticí klapky 1,5/2,0 bar. Max. přípustná rychlost průtoku: 4 m/s Stav: Průtok nesmí vykazovat kavitaci. 6

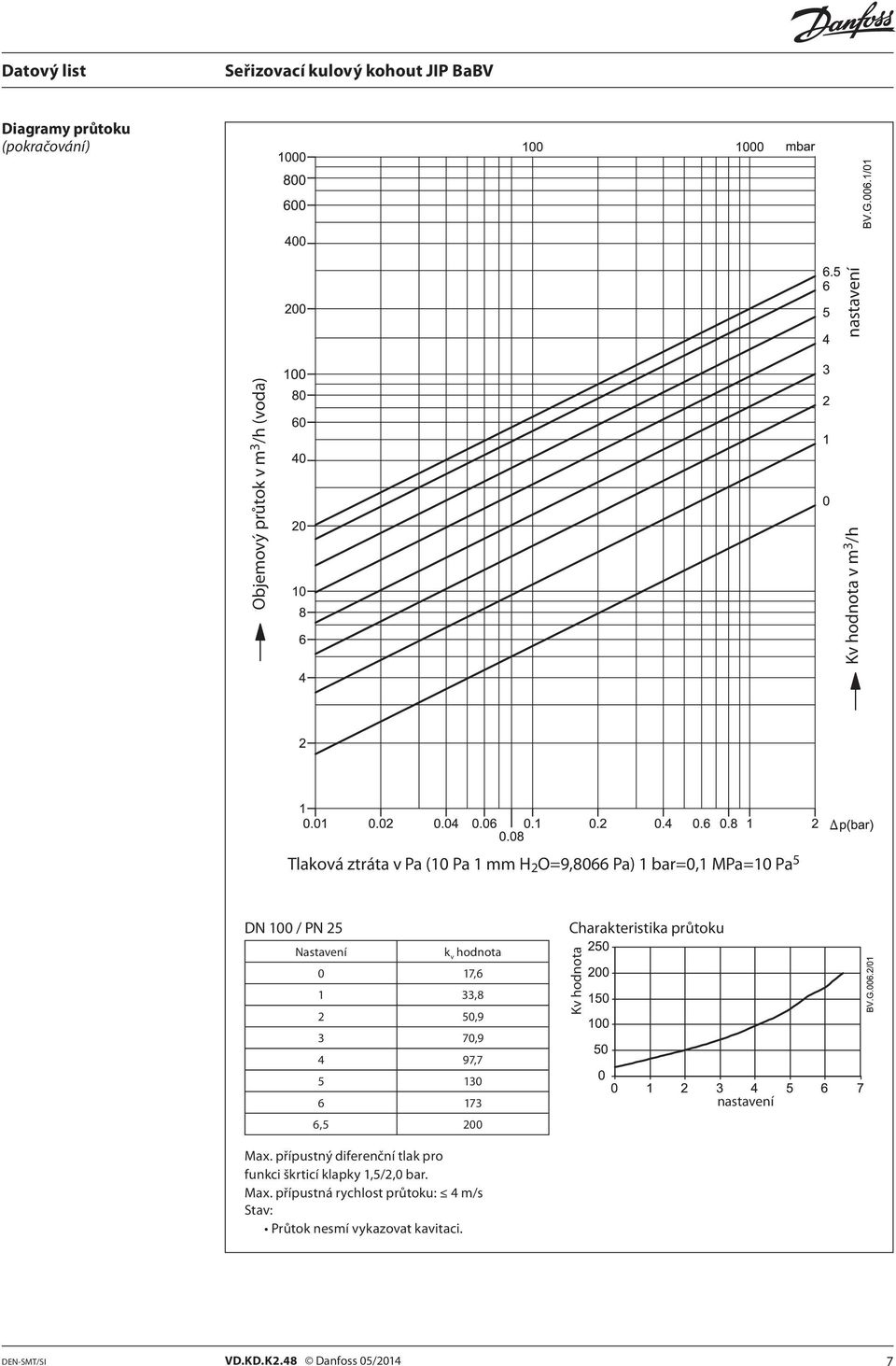

7 Diagramy průtoku (pokračování) Objemový průtok v m 3 /h (voda) Kv hodnota v m 3 /h Tlaková ztráta v Pa (10 Pa 1 mm H 2 O=9,8066 Pa) 1 bar=0,1 MPa=10 Pa 5 DN 100 / PN 25 Nastavení k v hodnota 0 17,6 1 33,8 2 50,9 3 70,9 4 97, ,5 200 Charakteristika průtoku Kv hodnota Max. přípustný diferenční tlak pro funkci škrticí klapky 1,5/2,0 bar. Max. přípustná rychlost průtoku: 4 m/s Stav: Průtok nesmí vykazovat kavitaci. 7

8 Diagramy průtoku (pokračování) Objemový průtok v m 3 /h (voda) Kv hodnota v m 3 /h Tlaková ztráta v Pa (10 Pa 1 mm H 2 O=9,8066 Pa) 1 bar=0,1 MPa=10 Pa 5 DN 125 / PN 25 Nastavení k v hodnota 0 24,1 1 45,9 2 69,3 3 94, , , , Charakteristika průtoku Kv hodnota Max. přípustný diferenční tlak pro funkci škrticí klapky 1,5/2,0 bar. Max. přípustná rychlost průtoku: 4 m/s Stav: Průtok nesmí vykazovat kavitaci. 8

9 O C S A Ø D Ø DF Hh F H I Datový list Rozměry O S Hh C A Ø D Ø DF F I H E L DN E L DN DN A Ø D L Ø DF I H Hh E F C S O Hmotnost mm kg 50 88, , , , , , ,7 9

10 Rozměry (pokračování) O S Hh F C A Ø D Ø B H E L DN O C S A Ø D Ø B Hh F H E L DN DN A Ø D L Ø B H Hh E F C S O Hmotnost mm kg 50 88, , , , , , , , , , , ,7 10

11 11

12 12 VD.KD.K2.48 Produced by Danfoss A/S 09/2013
