1 English Česky DEMINERALIZAČNÍ FILTR Návod k použití Dem 10 1
2 Dem 10 DEMINERALIZAČNÍ FILTR NÁVOD K POUŽITÍ Vážený zákazníku, Chtěli bychom Vám tímto poděkovat za zakoupení našeho Demineralizačního filtru Dem 10. Veškeré informace potřebné pro správné použití demineralizačního filtru naleznete v Návodu k použití. Výrobky společnosti W&H jsou navrženy a vyrobeny ve shodě se současnými bezpečnostními předpisy při použití přístrojů ve podle instrukcí v návodech k použití nepředstavují přístroje W&H pro své uživatele žádné nebezpečí. Přejeme Vám při Vaší práci mnoho úspěchů a dovolujeme se Vás upozornit, že jakékoliv kopírování a distribuce tohoto návodu bez vědomí výrobce, či Vašeho prodejce je ilegální. Návod k použití je součástí vlastnictví vycházejícího z technického výzkumu a vývoje zařízení a jejich příslušenství a proto nesmí být bez předchozího souhlasu vlastníka měněn jeho obsah. S.r.l. 2 Dem 10
3 Obsah ÚVOD... 4 DOPORUČENÍ... 4 PRYSKYŘIČNÉ NÁPLNĚ BEZPEČNÉ POUŽITÍ... 5 ZÁRUKA... 6 BALÍCÍ PŘEDPIS... 7 ZÁKLADNÍ POKYNY PRO DORUČENÍ... 7 BALENÍ ROZMĚRY A HMOTNOST... 7 OBSAH DODÁVKY... 8 INSTALACE A POUŽITÍ... 9 SYMBOLY NA VÝROBNÍ ŠTÍTKU... 9 MONTÁŽ PRYSKYŘIČNÝCH NÁPLNÍ INSTALACE VÝMĚNA PRYSKYŘIČNÝCH NÁPLNÍ OPATŘENÍ K ZABRÁNĚNÍ KONTAMINACE VODY PROVOZ DEMINERALIZAČNÍHO FILTRU ÚDRŽBA VNĚJŠÍ ČIŠTĚNÍ ÚDRŽBA BEZPEČNOSTNÍHO VENTILU WATER BLOCK PRAVIDELNÉ KONTROLY VENTILU WATER BLOCK A JEDNOCESTNÝCH VENTILŮ SEZNAM NÁHRADNÍCH DÍLŮ TECHNICKÉ INFORMACE English Česky NÁVOD K ÚDRŽBĚ BEZPEČNOSTNÍHO VENTILU (WATER BLOCK ) V závislosti na podmínkách a četnosti využívání WB, je doporučeno pravidelně čistit vstupní filtr 'E' a měnit těsnění 'F'. Vyhrazujeme si právo změny jakékoli vlastností bez předchozího upozornění Dem 10 3
4 ÚVOD Návod k použití obsahuje informace pro: - Správnou instalaci - Bezpečnou a efektivní funkci zařízení - Péči a údržbu zařízení. Česky Formát návodu k použití nepodléhá předchozímu ohlášení. Výkresy a ostatní dokumenty jsou doručovány s přístroji jejich obsah je vlastnictvím výrobce, který si vyhrazuje právo zákazu jejich poskytnutí a použití třetí stranou. Další použití textů nebo nákresů použitých v tomto manuálu a to jak kompletních tak i po částech je protiprávní. DOPORUČENÍ Zařízení by mělo být použito způsobem popsaným v návodu k použití. Nemělo by být použito za jiným účelem než je uveden v návodu. Uživatelé jsou odpovědni za instalaci a použití, údržbu a za servis zařízení. Veškeré postupy týkající se těchto činností jsou uvedeny v návodu k použití. Pryskyřičné náplně jsou, na základě upozornění jeho výrobce, použitelné pouze v tomto zařízení. Demineralizovaná voda přefiltrovaná Dem 10 není pitná, nepijte ji. Nikdy neuzavírejte ani nepřiškrcujte vstupní nebo výstupní hadičky demineralizačního filtru ani samotného sterilizátoru. Jestliže zařízení není používáno v souladu s návodem k použití nebo není, řádně provedena jeho údržba, výrobce neodpovídá za případné závady selhání nebo poškození zařízení. Pokud je demineralizační filtr používán pro zásobování sterilizátorů, pro předejití poškození sterilizátoru, vyměňte pryskyřičné náplně ihned, jakmile míra vodivosti překročí µs ( funkci kontroly vodivosti již dnes obsahuje celá řada sterilizátorů) Doporučené použití: Tento manuál je nedílnou součástí zařízení a jako takový musí být vždy k přiložen k zařízení tak, aby mohl být snadno a rychle použit. Zařízení musí být použito pouze pro ty případy pro které bylo navrženo a vyrobeno. Dem 10: Zařízení určené pro výrobu demineralizované vody z pitné vody pro manuální zásobování parních sterilizátorů. 4 Dem 10
5 PRYSKYŘIČNÉ NÁPLNĚ BEZPEČNÉ POUŽITÍ Nebezpečí poranění Oční kontakt Kontakt s pokožkou Podráždění očí (R36). Drobné podráždění kůže English Česky Kontakt s pokožkou Oční kontakt První pomoc Svlékněte si potřísněné oblečení. Otřete kapky pryskyřice a otřete zasaženou pokožku vodou. Odstraňte kapky pryskyřice a okamžitě propláchněte vodou Prevence úniku tekutiny Prevence osob Postup při čištění Nezdržujte se v oblasti možného úniku pryskyřice. Kapky pryskyřice na podlaze mohou způsobit uklouznutí. Dbejte na zabránění úniku pryskyřice. Zameťte podlahu a zbytky pryskyřice umístěte do plastovéhé nádoby určené na sběr a uchování odpadu. S odpadem nakládejte podle platných předpisů. Postup likvidace Pryskyřice z náplní není nebezpečným odpadem. Pryskyřice musí být uskladněna a likvidována podle platné regionální a národní legislativy. Označení CER pro nasycenou nebo použitou pryskyřičnou náplň pro výrobu pitné nebo technické vody je Dem 10 5
6 ZÁRUKA Výrobce poskytuje na své výrobky záruku 12 měsíců. Záruka se vztahuje pouze na výrobky používané podle informací uvedených v návodu k použití. Záruka se týká mechanických a elektrických a elektronických součástí, nevtahuje se na drobný spotřební materiál. Záruka je zahájena datem doručení zákazníkovi. Datum doručení musí být uveden na řádně vyplněném a potvrzeném záručním listu, který by měl být vrácen prodejci. V případě sporného data doručení je rozhodující výrobní číslo přístroje. Záruka se nevztahuje na poruchy a poškození způsobené: Nesprávnou instalací Nevhodnou údržbou Neautorizovaným zásahem Nesprávným použitím příslušenství Používáním, které není v souladu s informacemi uvedenými v návodu k použití Výměna zařízení nebo prodloužení záruční doby z důvodu poruchy je vyloučeno. Záruční opravy jsou uznány a provedeny na základě posouzení výrobce. V nákladech na záruční opravy není zahrnuto balné ani dopravné. 6 Dem 10
7 BALÍCÍ PŘEDPIS ZÁKLADNÍ POKYNY PRO DORUČENÍ Po doručení demineralizačního filtru, zkontrolujte neporušenost obalu a zachovejte jej pro případné použití. English Česky Rozbalte krabici a zkontrolujte že: - obsah souhlasí s dodacím listem - není nic poškozeno V případě poškození nebo ztráty částí dem. filtru okamžitě o této skutečnosti informujte dopravce a Vašeho dodavatele. BALENÍ ROZMĚRY A HMOTNOST Hrubá hmotnost: 6.5 kg Rozměry (mm) Dem 10 7
8 OBSAH DODÁVKY Obrázek 1 Pořadí Popis 1. Demineralizační filtr (hlavy + držák pryskyřičných filtrů + O-kroužky + středící kroužky) 2. 2 pryskyřičné náplně + 2 těsnění 3. Speciální klíč pro výměnu pryskyřičných filtrů 4. Hadice na připojení vody (4m, Ø 6x4 mm) s připojovacím šroubením 5. Bezpečnostní pojistný ventil (obsahující filtr a klíč pro nastavení) 6. Spirálová hadice s vodní pistolí 7. Záruční list a návod k použití 8 Dem 10
9 INSTALACE A POUŽITÍ SYMBOLY NA VÝROBNÍ ŠTÍTKU Název Tlak vody Kód Výrobní číslo English Česky Výrobce Symboly pro recyklaci Země výrobce Pozorně si přečtěte návod k použití Zřízení je vybaveno mechanickým ochranným systémem zaručujícím pouze jednosměrný průtok vody; dle EN 1717 Dem 10 9
10 MONTÁŽ PRYSKYŘIČNÝCH NÁPLNÍ 1 OUT IN Sejměte kryt hlavy filtru. Obrázek 2 2. Odpojte hadičky ze dvou konektorů (IN/OUT) na hlavě jednotky a vyndejte celé zařízení s náplněmi ze základny demineralizačního filtru. 3. Odšroubujte držáky pryskyřičných náplní (rukou nebo použitím speciálního klíče). 4. Vyndejte náplně ze sáčku a umístěte je do držáků (kuželovitou stranou směrem dolů a slovem UP nahoru). 5. Umístěte O-kroužky do drážky na držáku pryskyřičné náplně a utáhněte držáky rukou (pokud použijete speciální klíč pouze mírnou silou). 6. Vložte komplet s náplněmi zpátky do základny demineralizačního filtru a upevněte na místo pomocí usazovacích kroužků. 7. Připojte hadičky ke konektorům IN a OUT (ujistěte se, že IN konektor máte po levé ruce). 8. Nasaďte kryt hlavy filtru. 10 Dem 10
11 INSTALACE English Česky Dem 10 11
12 1. Našroubujte bezpečnostní ventil (Water Block ) na přívod vody. 2. Připojte přívodní hadici vody (č.4) k vstupu pro vodu a 3. Připojte spirálovou hadici k přednímu šroubení na Dem 10. UPOZORNĚNÍ Používejte pouze originální náhradní díly. Ventil Water Blok je vybaven speciálním jednocestným ventilem, který zabraňuje proudění vody zpět a potenciálnímu znečištění hlavní vodorysky. Z tohoto důvodu by měl být ventil Water Blok připevněn svisle. UPOZORNĚNÍ Před připojením hadiček zkontrolujte, zda jsou správně seříznuté (pod úhlem 90 ) a zda jsou bez otřepů. Zkontrolujte, zda jsou všechny hadičky správně připojené. VÝMĚNA PRYSKYŘIČNÝCH NÁPLNÍ Když přístroj používáte spolu se sterilizátorem, vyměňte pryskyřičné náplně pokud vodivost vody dosáhne hodnoty 15 µs. Většina sterilizátorů, jakmile poklesne kvalita vody pod určitou hranici, generuje na displeji zprávu o nutnosti výměny náplní. 1. Zavřete přívodní kohoutek. 2. Pomocí vodní pistole snižte tlak vody (zkontrolujte, že je připojovací kohoutek spirálové hadice po dobu celé operace otevřený). 3. Další kroky jsou popsány v kapitole Montáž pryskyřičné náplně. 4. Otevřete kohoutek pro dodávání vody. OPATŘENÍ K ZABRÁNĚNÍ KONTAMINACE VODY POZOR V souladu s nornou EN1717, aby se zabránilo snížení kvality vody a vzrůstu bakterií v důsledku zahnívání vody v hadicích, musí být celý systém, pokud nebude delší dobu používán, odvodněn. 12 Dem 10

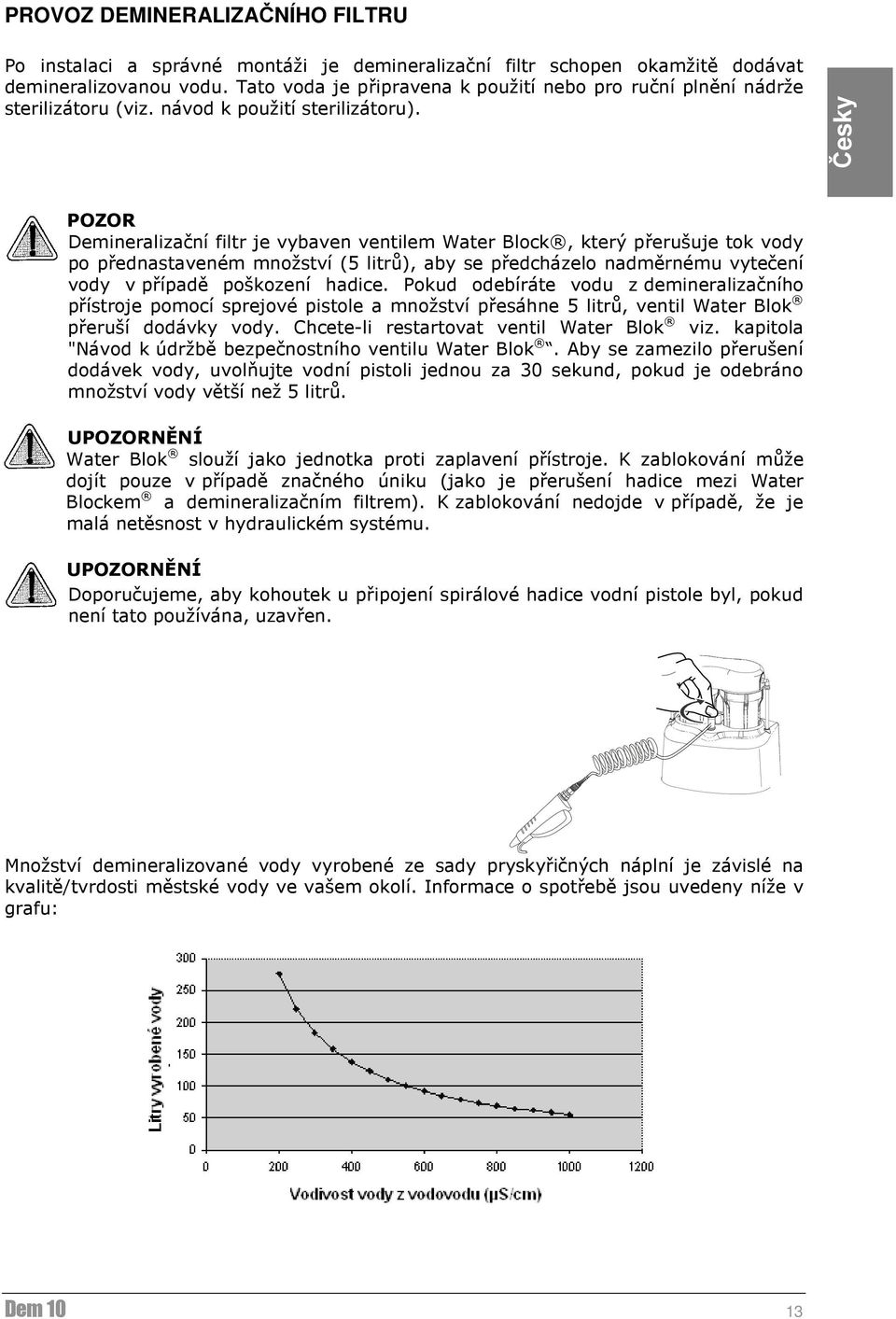

13 PROVOZ DEMINERALIZAČNÍHO FILTRU Po instalaci a správné montáži je demineralizační filtr schopen okamžitě dodávat demineralizovanou vodu. Tato voda je připravena k použití nebo pro ruční plnění nádrže sterilizátoru (viz. návod k použití sterilizátoru). English Česky POZOR Demineralizační filtr je vybaven ventilem Water Block, který přerušuje tok vody po přednastaveném množství (5 litrů), aby se předcházelo nadměrnému vytečení vody v případě poškození hadice. Pokud odebíráte vodu z demineralizačního přístroje pomocí sprejové pistole a množství přesáhne 5 litrů, ventil Water Blok přeruší dodávky vody. Chcete-li restartovat ventil Water Blok viz. kapitola "Návod k údržbě bezpečnostního ventilu Water Blok. Aby se zamezilo přerušení dodávek vody, uvolňujte vodní pistoli jednou za 30 sekund, pokud je odebráno množství vody větší než 5 litrů. UPOZORNĚNÍ Water Blok slouží jako jednotka proti zaplavení přístroje. K zablokování může dojít pouze v případě značného úniku (jako je přerušení hadice mezi Water Blockem a demineralizačním filtrem). K zablokování nedojde v případě, že je malá netěsnost v hydraulickém systému. UPOZORNĚNÍ Doporučujeme, aby kohoutek u připojení spirálové hadice vodní pistole byl, pokud není tato používána, uzavřen. Množství demineralizované vody vyrobené ze sady pryskyřičných náplní je závislé na kvalitě/tvrdosti městské vody ve vašem okolí. Informace o spotřebě jsou uvedeny níže v grafu: Dem 10 13
14 ÚDRŽBA VNĚJŠÍ ČIŠTĚNÍ Přístroj čistěte vlhkou utěrkou s použitím neabrazivních a neleptavých čistících prostředků (neutrální ph hodnoty). ÚDRŽBA BEZPEČNOSTNÍHO VENTILU WATER BLOCK Vstupní filtr ventilu Water Block by měl být čištěn pravidelně, v závislosti na kvalitě městské vody a četnosti používání demineralizačního filtru, jak je popsáno v dokumentech připojených k tomuto návodu. PRAVIDELNÉ KONTROLY VENTILU WATER BLOCK A JEDNOCESTNÝCH VENTILŮ POZOR Pro zajištění shody s normou EN1717, musí být Water Block a jednocestné ventily kontrolovány nejméně jednou ročně; naplánujte ošetřování při uvedení přístroje do provozu. 14 Dem 10
15 SEZNAM NÁHRADNÍCH DÍLŮ X 4 English Česky Č. Popis Kód 1 Kryt hlavy filtru A812109X 2 Hlava filtru A812104X 3 Držák náplně A812103X 4 Sada pryskyřičných náplní (4 náplně + 4 svařované kroužky + 4 O-kroužky) A812100X 5 Speciální klíč pro držák náplní A812101X 6 Vodní pistole A812106X 7 Spirálová hadička A812105X 8 Kohoutek A812107X 9 Vodní hadice (4 m, Ø 6X4mm) s připojením na vodovodní kohoutek A812102X 10 Bezpečnostní ventil (WATER BLOCK ) s filtrem a regulačním klíčem A812005X 11 Jednocestný ventil A812108X 12 O-kroužek A813014X 13 Centrovací kroužek A813006X Dem 10 15
16 TECHNICKÉ INFORMACE Provozní teplota Skladovací teplota Rozměry (šířka x hloubka x výška) Hmotnost (bez náplní) Hmotnost páru náplní Rozpětí tlaku vody z vodovodního řadu Rozpětí tlaku Množství demineralizované vody vyrobené jednou sadou náplní při vodivosti menší µs 1 +5 C to +30 C +5 C to +35 C vyhněte se přímému slunci a všem zdrojům tepla 305x190x320 mm 2.8 kg 1.5 kg 1 5 bar 30 bar Max (435 Psi) litrů 1 testováno při: T=25 C; kvalita vody z vodovodu 450 µs; tlak vody 3 bar 16 Dem 10
17 NÁVOD K ÚDRŽBĚ BEZPEČNOSTNÍHO VENTILU (WATER BLOCK ) English Česky BEZPEČNOSTNÍ VENTIL WATER BLOCK (WB) Je nezbytným zařízením pro pračky, myčky a demineralizační filtry protože, za podmínek stanovených v technických vlastnostech popsaných níže, brání průtoku vody většímu, než pro které byl nastaven. Nastavení zobrazuje ručička ukazatele. Nastavení WB zamezuje neustálému protékání vody. WB má také speciální ventil jako ochtranu. WB by měl být instalován ve svislém směru (viz Obr. 2). TECHNICKÉ VLASTNOSTI - Rozpětí tlaku: 500 N/cm² - Max. statický tlak: 100 N/cm² - Max. regulovatelný obsah: kolem 50 lt. - Min. provozní kapacita: 2 lt/min. - Max. provozní kapacita: 30 lt/min - Max. teplota vody: 70 C Obr. 1 NÁVOD K POUŽITÍ WATER BLOCK by měl být instalován mezi kohoutem a mezi přívodní hadicí demineralizačního filtru (obr. 2). Pomocí přiloženého plastové klíče, otočte ručičku ukazatele 'P' (obr. 1) proti směru hodinových ručiček na požadovanou úroveň (např. do pozice 1,5). VAROVÁNÍ: Pro použití na jiné zařízení, nastavte ručičku ukazatele do pozice vhodné pro konkrétní případ. Každé číslo v rozsahu odpovídá kontrolovanému objemu cca. 4-6 litrů. V případě instalace WB na přístrojích u kterých se předpokládá použití pitné vody k vnitřnímu použití je vhodné nechat protéci WB před připojením přístroje cca 10 litrů, tak aby došlo k pročištění a uvolnění částic uložených během skladování Dem 10 17
18 INSTALACE WB ručně našroubujte na vodovodní řád na 3/4 šroubení. Mezi šroubení a WB vložte filtr drobných částic E konvexní/vypouklou částí nahoru (obr. 2). WB nebude správně fungovat, pokud nebude filtr správně nainstalován. Pokud je pro utažení nebo povolení WB použit montážní klíč musí být použit osmihranný, který nepoškodí připojovací matici A. Závit připojovací hadice C připojte na spodní konec WB. Ploché těsnění F je nutno občas vyměnit. Pokud je připojovací matice utažena nebo povolena pomocí montážního klíče měl by být použit osmihranný klíč, který tvarem odpovídá matici na spodní části WB B. Pokud dochází po připojení WB k úniku vody, WB vypne přívod vody když je proteklé množství vody stejné jako množství nastavené ručičkou ukazatele P. K restartování WB poté co uzavřel přívod vody, zastavte uzávěr vody zahajte práce na opětovném zprovoznění WB. Odpojte přívodní hadici C a stiskněte barevný píst H který je uvnitř spodního připojovacího dílu (Obr. 1). Z důvodu vysokého tlaku v napájecím potrubí WB může být stlačení pístu může složitější. V tomto případě je nutno odpojit WB od vodovodního řádu. Poté je možno píst H snadno ztlačit. Pro montáž WB postupujte podle pokynů v odstavci Instalace. VAROVÁNÍ: Aby se zabránilo jakékoliv škodě, která by mohla být způsobena zmrzlou vodou uvnitř WB po jeho instalaci, teplota okolí by nikdy neměla být nižší než 2 C. Při nesprávném použití WB nebo při použití které není výslovně uvedeno ve výše uvedených pokynech, výrobce nepřebírá žádnou odpovědnost za vzniklé škody ÚDRŽBA: V závislosti na podmínkách a četnosti využívání WB, je doporučeno pravidelně čistit vstupní filtr 'E' a měnit těsnění 'F'. Vyhrazujeme si právo změny jakékoli vlastností bez předchozího upozornění. 18 Dem 10
