3 go.claas.com/newlexion LEXION: připraven na všechny výzvy. Za tímto jménem se skrývají jednoznačné, měřitelné výkony. Ve strojích LEXION vězí výsledky z více než 75 let zkušeností s výrobou sklízecích mlátiček CLASS. Vždy v úzké spolupráci se zákazníky a s vyhlídkou na požadavky budoucnosti. LEXION zavazuje. Komfortní kabina 4 EASY CEBIS, multifunkční ovládací rukojeť, CMOTION 12 CLAAS TELEMATICS 14 Management zakázek, mapování výnosů, CRUISE PILOT 16 Automatické systémy řízení 18 Sklizňové adaptéry Šikmý dopravník 22 Komfortní žací ústrojí 24 Žací ústrojí VARIO, žací ústrojí pro řepku 26 Žací ústrojí pro rýži, sóju a sklopné žací ústrojí 28 CONSPEED, CONSPEED LINEAR 30 SUNSPEED, RAKE UP 32 MAXFLO 34 Ovládací systém žacího ústrojí 36 Mláticí systém Mláticí ústrojí APS 40 Technologie vytřásání, MULTIFINGER SEPARATION SYSTEM (MSS) 42 Čisticí ústrojí 44 Zásobník zrna, PROFI CAM, kamera v zadní části 46 QUANTIMETER, radiální rozhazovač, SPECIAL CUT II 48 Manipulace se slámou, přizpůsobení směru odhozu 50 CLAAS POWER SYSTEMS Motor, chlazení 54 MONTANA 56 TERRA TRAC 58 Pohon pojezdu 61 Pneumatiky Centrální mazání 62 First CLAAS Service 64 Vybavení, argumenty 68 Technické údaje 71

4 Pro řidiče to nejlepší. Kabina.

5 Více pohodlí pro řidiče. LEXION vydá vše pro prvotřídní pracovní nasazení, a neutuchající produktivitu - také tehdy, když jsou pracovní dny obzvláště dlouhé. Komfortní kabina

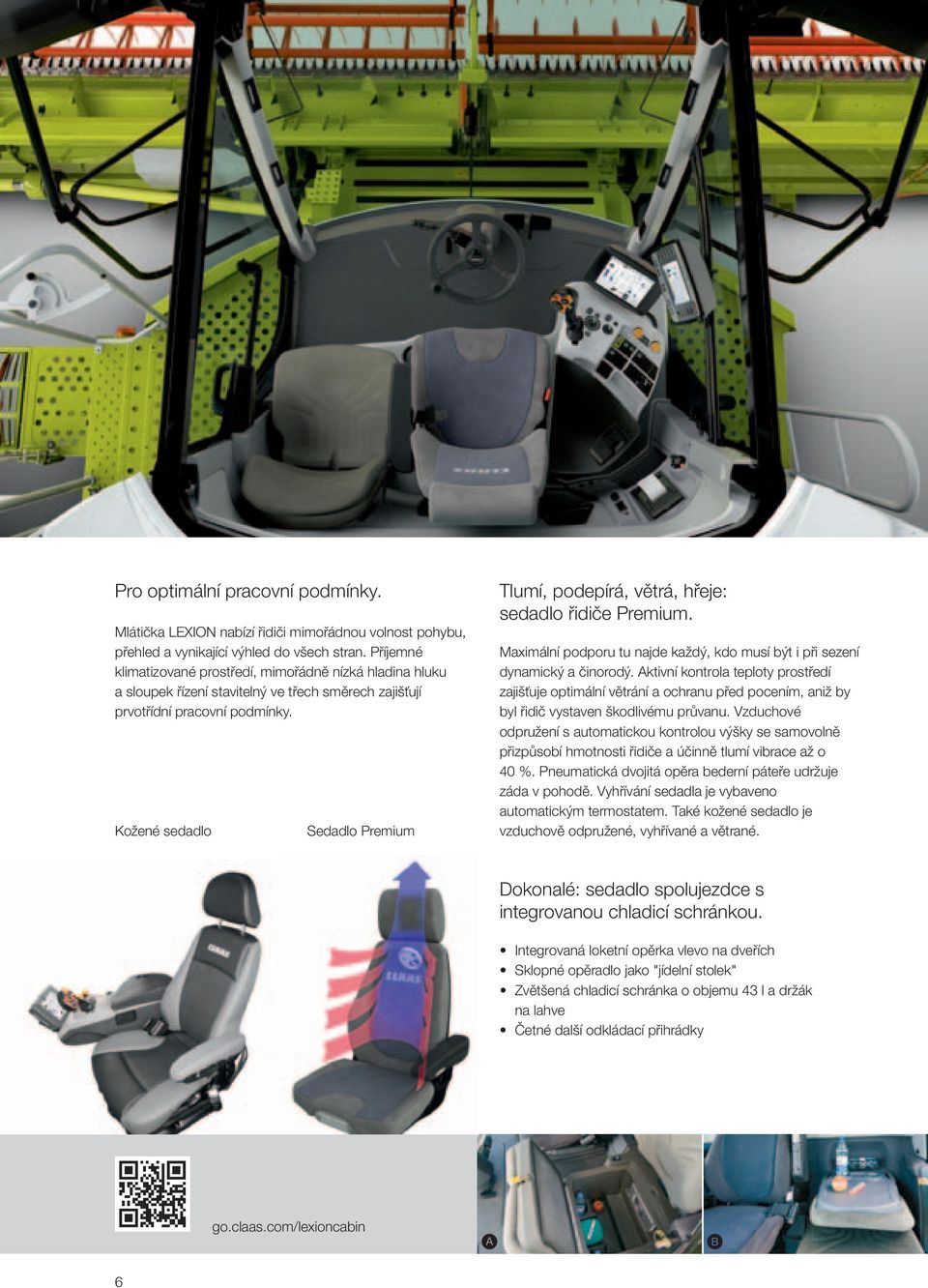

6 Pro optimální pracovní podmínky. Mlátička LEXION nabízí řidiči mimořádnou volnost pohybu, přehled a vynikající výhled do všech stran. Příjemné klimatizované prostředí, mimořádně nízká hladina hluku a sloupek řízení stavitelný ve třech směrech zajišťují prvotřídní pracovní podmínky. Kožené sedadlo Sedadlo Premium Tlumí, podepírá, větrá, hřeje: sedadlo řidiče Premium. Maximální podporu tu najde každý, kdo musí být i při sezení dynamický a činorodý. Aktivní kontrola teploty prostředí zajišťuje optimální větrání a ochranu před pocením, aniž by byl řidič vystaven škodlivému průvanu. Vzduchové odpružení s automatickou kontrolou výšky se samovolně přizpůsobí hmotnosti řidiče a účinně tlumí vibrace až o 40 %. Pneumatická dvojitá opěra bederní páteře udržuje záda v pohodě. Vyhřívání sedadla je vybaveno automatickým termostatem. Také kožené sedadlo je vzduchově odpružené, vyhřívané a větrané. Dokonalé: sedadlo spolujezdce s integrovanou chladicí schránkou. Integrovaná loketní opěrka vlevo na dveřích Sklopné opěradlo jako "jídelní stolek" Zvětšená chladicí schránka o objemu 43 l a držák na lahve Četné další odkládací přihrádky go.claas.com/lexioncabin 6

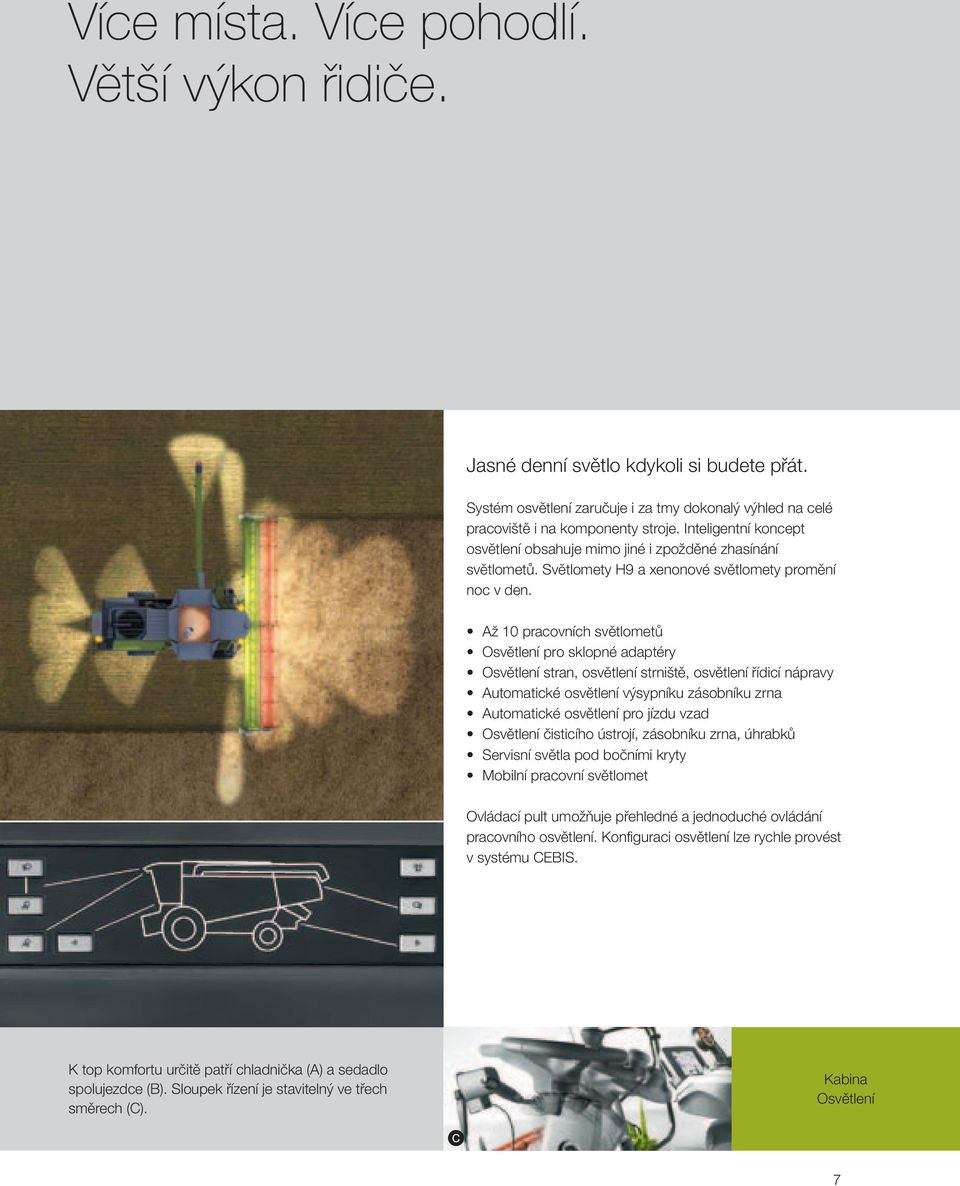

7 Více místa. Více pohodlí. Větší výkon řidiče. Jasné denní světlo kdykoli si budete přát. Systém osvětlení zaručuje i za tmy dokonalý výhled na celé pracoviště i na komponenty stroje. Inteligentní koncept osvětlení obsahuje mimo jiné i zpožděné zhasínání světlometů. Světlomety H9 a xenonové světlomety promění noc v den. Až 10 pracovních světlometů Osvětlení pro sklopné adaptéry Osvětlení stran, osvětlení strniště, osvětlení řídicí nápravy Automatické osvětlení výsypníku zásobníku zrna Automatické osvětlení pro jízdu vzad Osvětlení čisticího ústrojí, zásobníku zrna, úhrabků Servisní světla pod bočními kryty Mobilní pracovní světlomet Ovládací pult umožňuje přehledné a jednoduché ovládání pracovního osvětlení. Konfiguraci osvětlení lze rychle provést v systému CEBIS. K top komfortu určitě patří chladnička (A) a sedadlo spolujezdce (B). Sloupek řízení je stavitelný ve třech směrech (C). Kabina Osvětlení 7

8 EASY. Jednoduše získat víc. Jméno znamená program. CLAAS svazuje své kompetence v oboru elektroniky pod jedním jménem: EASY. Zkratka znamená Efficient Agriculture Systems a splňuje to, co slibuje: od seřízení stroje přes systémy řízení až k softwarovým řešením - s EASY je vše zcela jednoduché. Vaše systémy můžete vzájemně perfektně sladit a získat z Vašich strojů a tedy i z práce to nejlepší. Go on. Go easy. EASY má čtyři části. Každá z nich je specializovaná, dohromady tvoří silný tým. on board - řízení stroje a optimalizace výkonu z kabiny on field - zvýšení produktivity přímo na poli on track - kontrola stroje a diagnostika na dálku on farm - softwarová řešení pro provoz

9 Ještě lepší přizpůsobení měnícím se podmínkám. Získat víc. Optimální využití. S EASY je to možné. EASY Efficient Agriculture Systems od CLAAS

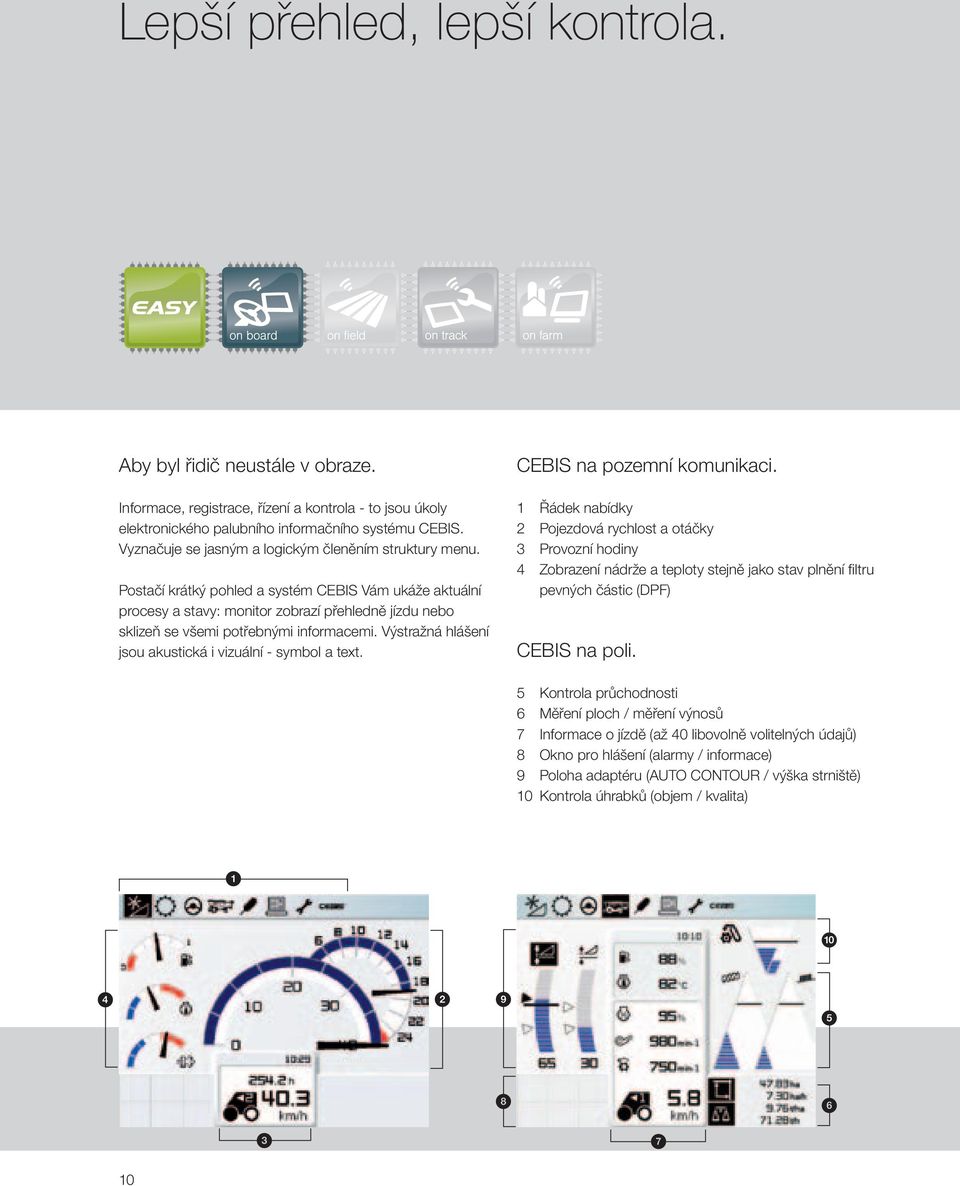

10 Lepší přehled, lepší kontrola. Aby byl řidič neustále v obraze. Informace, registrace, řízení a kontrola - to jsou úkoly elektronického palubního informačního systému CEBIS. Vyznačuje se jasným a logickým členěním struktury menu. Postačí krátký pohled a systém CEBIS Vám ukáže aktuální procesy a stavy: monitor zobrazí přehledně jízdu nebo sklizeň se všemi potřebnými informacemi. Výstražná hlášení jsou akustická i vizuální - symbol a text. CEBIS na pozemní komunikaci. 1 Řádek nabídky 2 Pojezdová rychlost a otáčky 3 Provozní hodiny 4 Zobrazení nádrže a teploty stejně jako stav plnění filtru pevných částic (DPF) CEBIS na poli. 5 Kontrola průchodnosti 6 Měření ploch / měření výnosů 7 Informace o jízdě (až 40 libovolně volitelných údajů) 8 Okno pro hlášení (alarmy / informace) 9 Poloha adaptéru (AUTO CONTOUR / výška strniště) 10 Kontrola úhrabků (objem / kvalita) 10

11 Monitor s úhlopříčkou 21 cm. Barevný monitor 8,4" systému CEBIS zajistí ideální přehled díky své nastavitelné poloze. Pomocí kulového uložení lze totiž monitor dokonale přizpůsobit požadavkům řidiče: jeho sklon je možné měnit příčně i podélně. Přehledná, jednoduchá a rychlá obsluha. Zásadní nastavení stroje v pracovním režimu se provádí pomocí otočného spínače (B) Přídavný otočný spínač - HOTKEY umožňuje rychlé ovládání dalších funkcí (E) Poloha otočného spínače je zobrazena v systému CEBIS (H) Navigace menu, resp. změna hodnot probíhá příslušnými otočnými tlačítky CEBIS, resp. HOTKEY (A / D) Compact Flash Card umožňuje jednoduchou výměnu dat Tlačítkem DIRECT ACCESS vyvoláte poslední nastavení menu. Kromě toho je možný rychlý přístup k zobrazení obrazu kamery Ovládací pult nepotřebuje vysvětlivky. Díky spojení se sedadlem řidiče lze jeho funkci flexibilně přizpůsobit. Funkční spínače: A Otočný spínač výběru menu B Otočný spínač hlavního menu CEBIS C Tlačítko Escape D Otočné tlačítko HOTKEY E Otočný spínač hlavního menu HOTKEY F Informační tlačítko G Tlačítko DIRECT ACCESS H Monitor systému CEBIS I Spínač ovládání sklizňového adaptéru J Spínač mláticího ústrojí K Zpětný chod sklizňového žacího adaptéru L Dělicí kosa pro sklizeň řepky na levé straně žacího ústrojí M Příčná regulace žacího ústrojí / změny hodnot menu HOTKEY / podélná regulace stolu žacího ústrojí VARIO N Řazení rychlostních stupňů O Parkovací brzda P Předvolba pro LASER PILOT vlevo/vpravo Q Pohon všech kol R Otáčky motoru (tři stupně) S Klapky krytu zásobníku zrna Ovládací spínače systému CEBIS go.claas.com/lexioncebisdemo Monitor systému CEBIS Ovládací pult 11

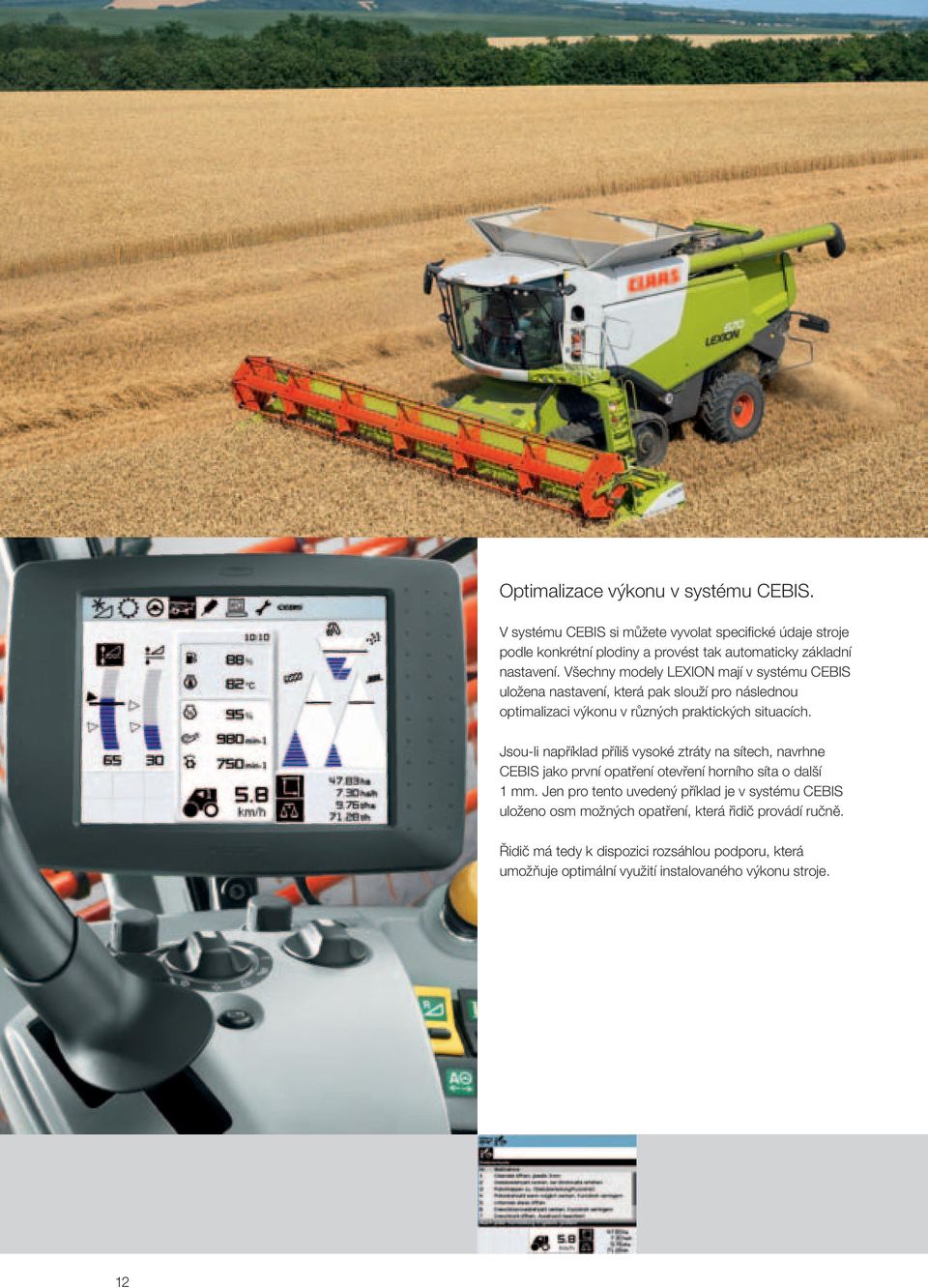

12 Optimalizace výkonu v systému CEBIS. V systému CEBIS si můžete vyvolat specifické údaje stroje podle konkrétní plodiny a provést tak automaticky základní nastavení. Všechny modely LEXION mají v systému CEBIS uložena nastavení, která pak slouží pro následnou optimalizaci výkonu v různých praktických situacích. Jsou-li například příliš vysoké ztráty na sítech, navrhne CEBIS jako první opatření otevření horního síta o další 1 mm. Jen pro tento uvedený příklad je v systému CEBIS uloženo osm možných opatření, která řidič provádí ručně. Řidič má tedy k dispozici rozsáhlou podporu, která umožňuje optimální využití instalovaného výkonu stroje. 12

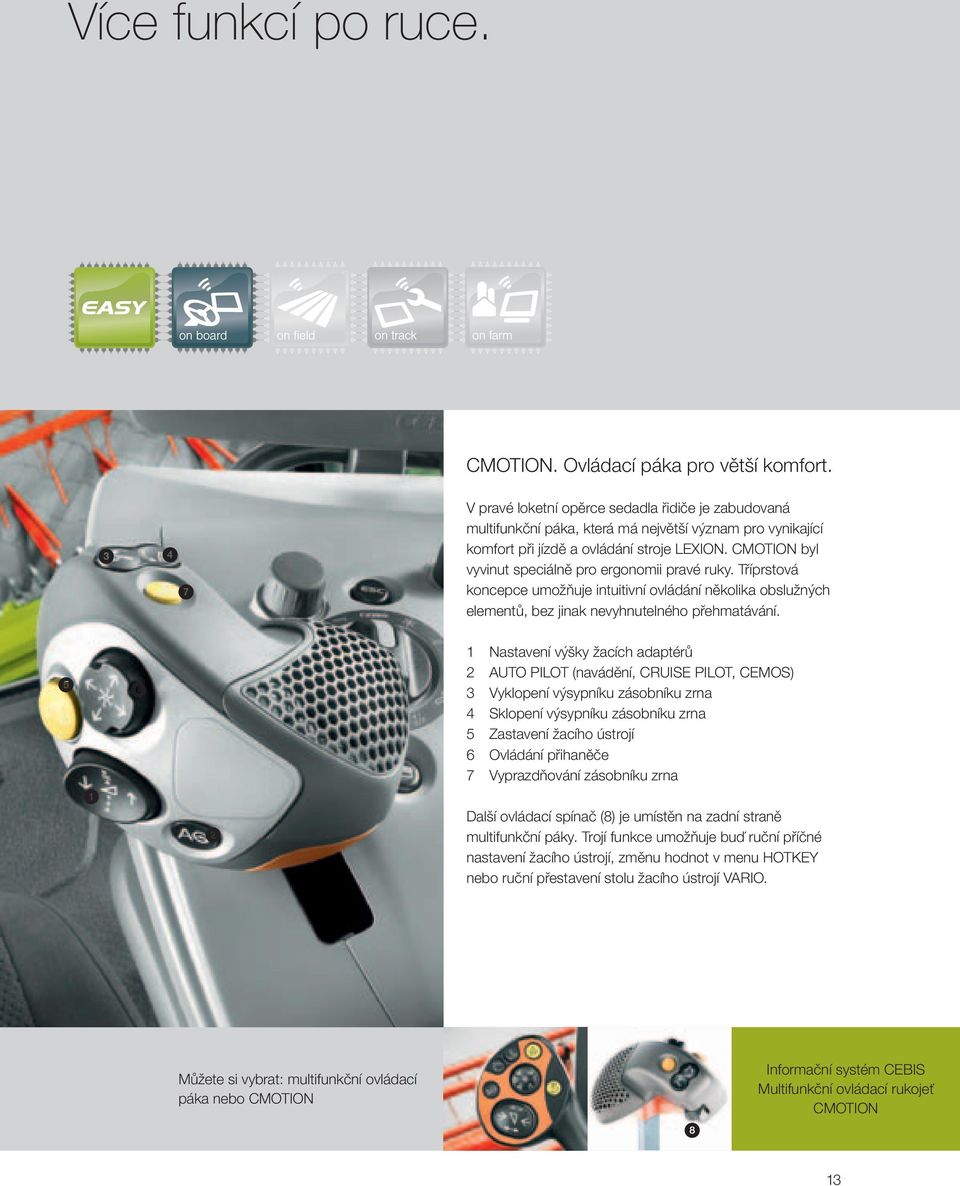

13 Více funkcí po ruce. CMOTION. Ovládací páka pro větší komfort. ❸ ❹ ❼ V pravé loketní opěrce sedadla řidiče je zabudovaná multifunkční páka, která má největší význam pro vynikající komfort při jízdě a ovládání stroje LEXION. CMOTION byl vyvinut speciálně pro ergonomii pravé ruky. Tříprstová koncepce umožňuje intuitivní ovládání několika obslužných elementů, bez jinak nevyhnutelného přehmatávání. ❺ ❶ ❻ ❷ 1 Nastavení výšky žacích adaptérů 2 AUTO PILOT (navádění, CRUISE PILOT, CEMOS) 3 Vyklopení výsypníku zásobníku zrna 4 Sklopení výsypníku zásobníku zrna 5 Zastavení žacího ústrojí 6 Ovládání přihaněče 7 Vyprazdňování zásobníku zrna Další ovládací spínač (8) je umístěn na zadní straně multifunkční páky. Trojí funkce umožňuje buď ruční příčné nastavení žacího ústrojí, změnu hodnot v menu HOTKEY nebo ruční přestavení stolu žacího ústrojí VARIO. Můžete si vybrat: multifunkční ovládací páka nebo CMOTION Informační systém CEBIS Multifunkční ovládací rukojeť CMOTION 13

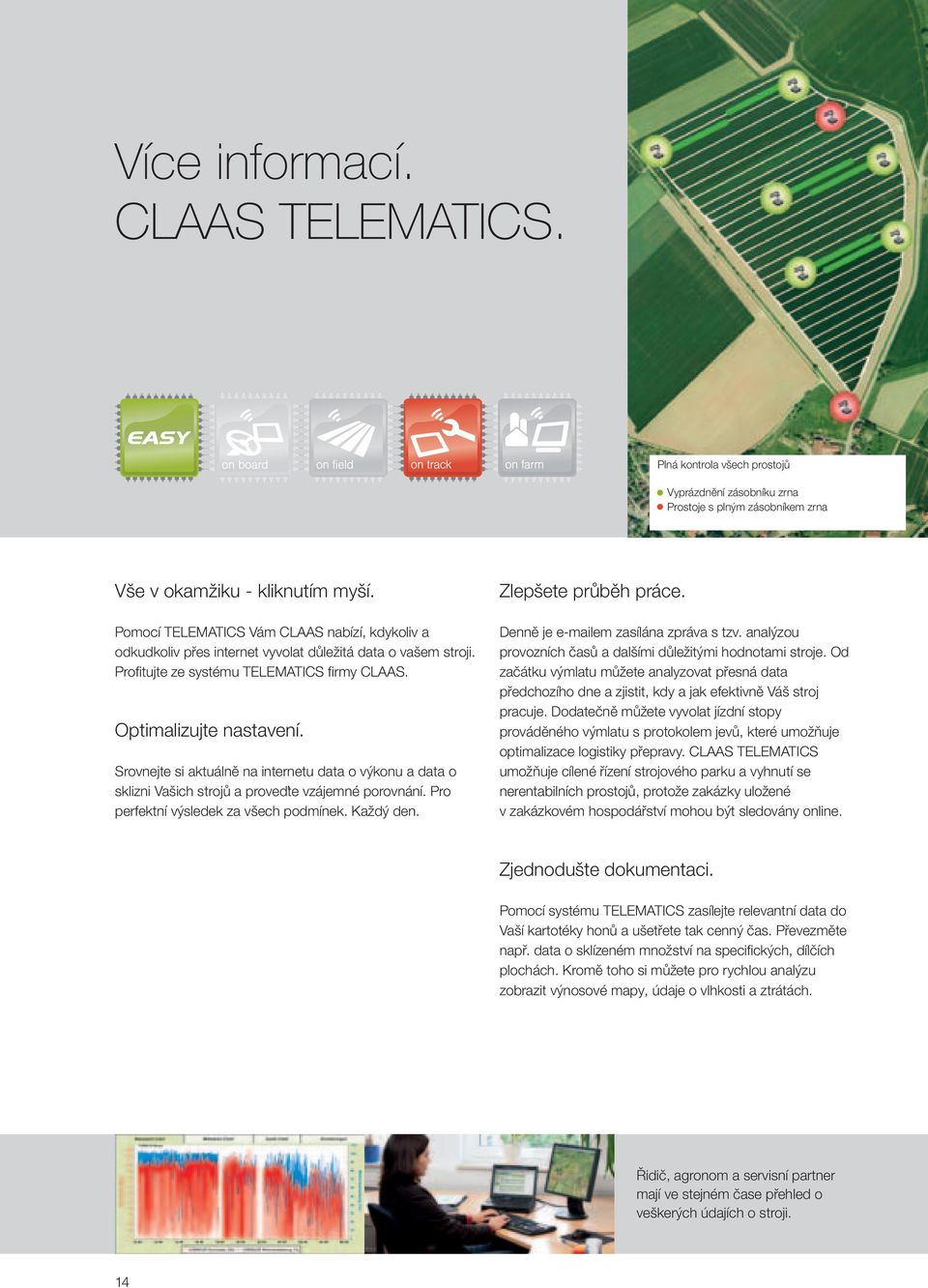

14 Více informací. CLAAS TELEMATICS. Plná kontrola všech prostojů Vyprázdnění zásobníku zrna Prostoje s plným zásobníkem zrna Vše v okamžiku - kliknutím myší. Pomocí TELEMATICS Vám CLAAS nabízí, kdykoliv a odkudkoliv přes internet vyvolat důležitá data o vašem stroji. Profitujte ze systému TELEMATICS firmy CLAAS. Optimalizujte nastavení. Srovnejte si aktuálně na internetu data o výkonu a data o sklizni Vašich strojů a proveďte vzájemné porovnání. Pro perfektní výsledek za všech podmínek. Každý den. Zlepšete průběh práce. Denně je em zasílána zpráva s tzv. analýzou provozních časů a dalšími důležitými hodnotami stroje. Od začátku výmlatu můžete analyzovat přesná data předchozího dne a zjistit, kdy a jak efektivně Váš stroj pracuje. Dodatečně můžete vyvolat jízdní stopy prováděného výmlatu s protokolem jevů, které umožňuje optimalizace logistiky přepravy. CLAAS TELEMATICS umožňuje cílené řízení strojového parku a vyhnutí se nerentabilních prostojů, protože zakázky uložené v zakázkovém hospodářství mohou být sledovány online. Zjednodušte dokumentaci. Pomocí systému TELEMATICS zasílejte relevantní data do Vaší kartotéky honů a ušetřete tak cenný čas. Převezměte např. data o sklízeném množství na specifických, dílčích plochách. Kromě toho si můžete pro rychlou analýzu zobrazit výnosové mapy, údaje o vlhkosti a ztrátách. Řidič, agronom a servisní partner mají ve stejném čase přehled o veškerých údajích o stroji. 14

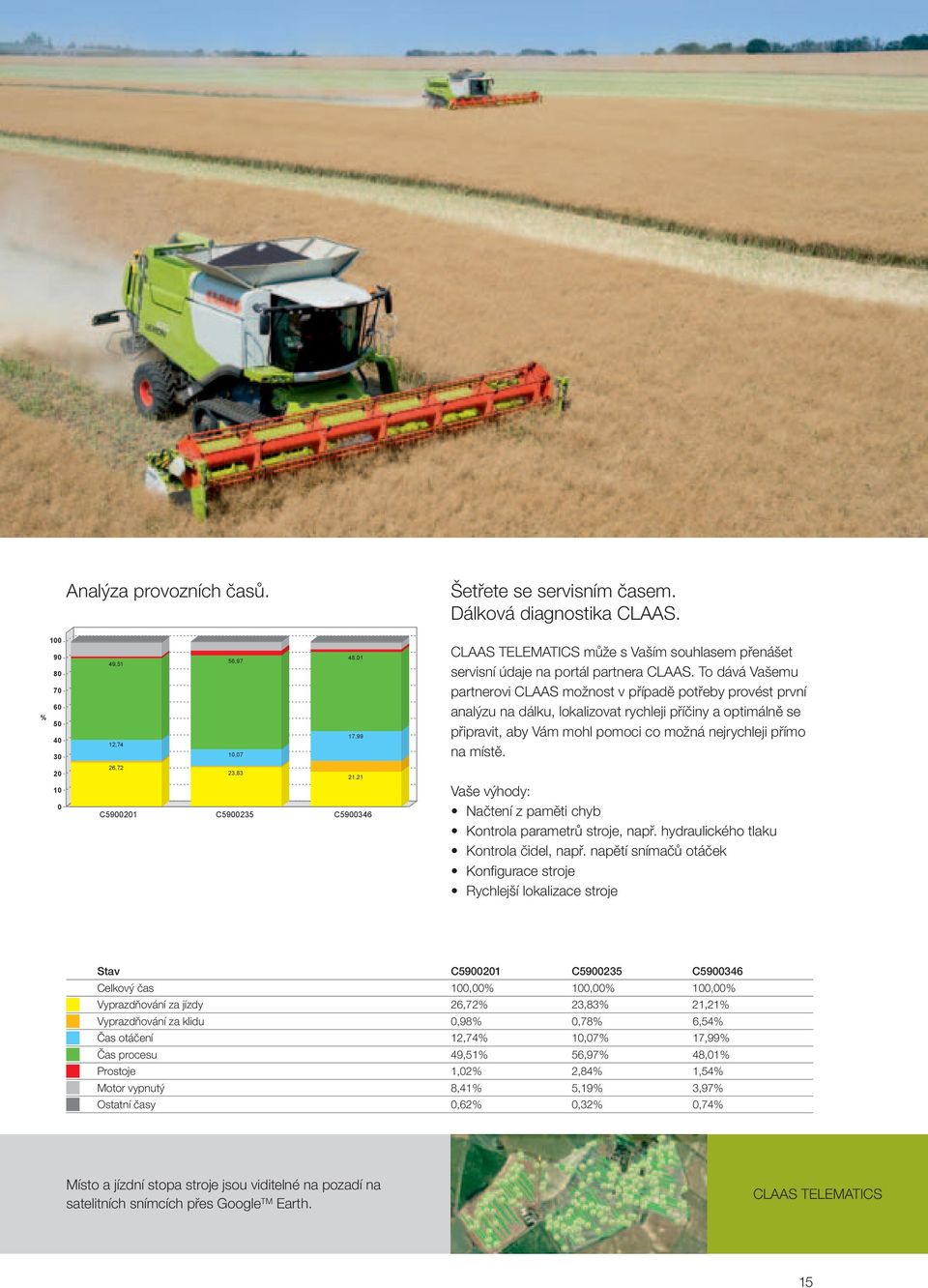

15 Analýza provozních časů. Šetřete se servisním časem. Dálková diagnostika CLAAS. CLAAS TELEMATICS může s Vaším souhlasem přenášet servisní údaje na portál partnera CLAAS. To dává Vašemu partnerovi CLAAS možnost v případě potřeby provést první analýzu na dálku, lokalizovat rychleji příčiny a optimálně se připravit, aby Vám mohl pomoci co možná nejrychleji přímo na místě. Vaše výhody: Načtení z paměti chyb Kontrola parametrů stroje, např. hydraulického tlaku Kontrola čidel, např. napětí snímačů otáček Konfigurace stroje Rychlejší lokalizace stroje Stav C C C Celkový čas 100,00% 100,00% 100,00% Vyprazdňování za jízdy 26,72% 23,83% 21,21% Vyprazdňování za klidu 0,98% 0,78% 6,54% Čas otáčení 12,74% 10,07% 17,99% Čas procesu 49,51% 56,97% 48,01% Prostoje 1,02% 2,84% 1,54% Motor vypnutý 8,41% 5,19% 3,97% Ostatní časy 0,62% 0,32% 0,74% Místo a jízdní stopa stroje jsou viditelné na pozadí na satelitních snímcích přes Google TM Earth. CLAAS TELEMATICS 15

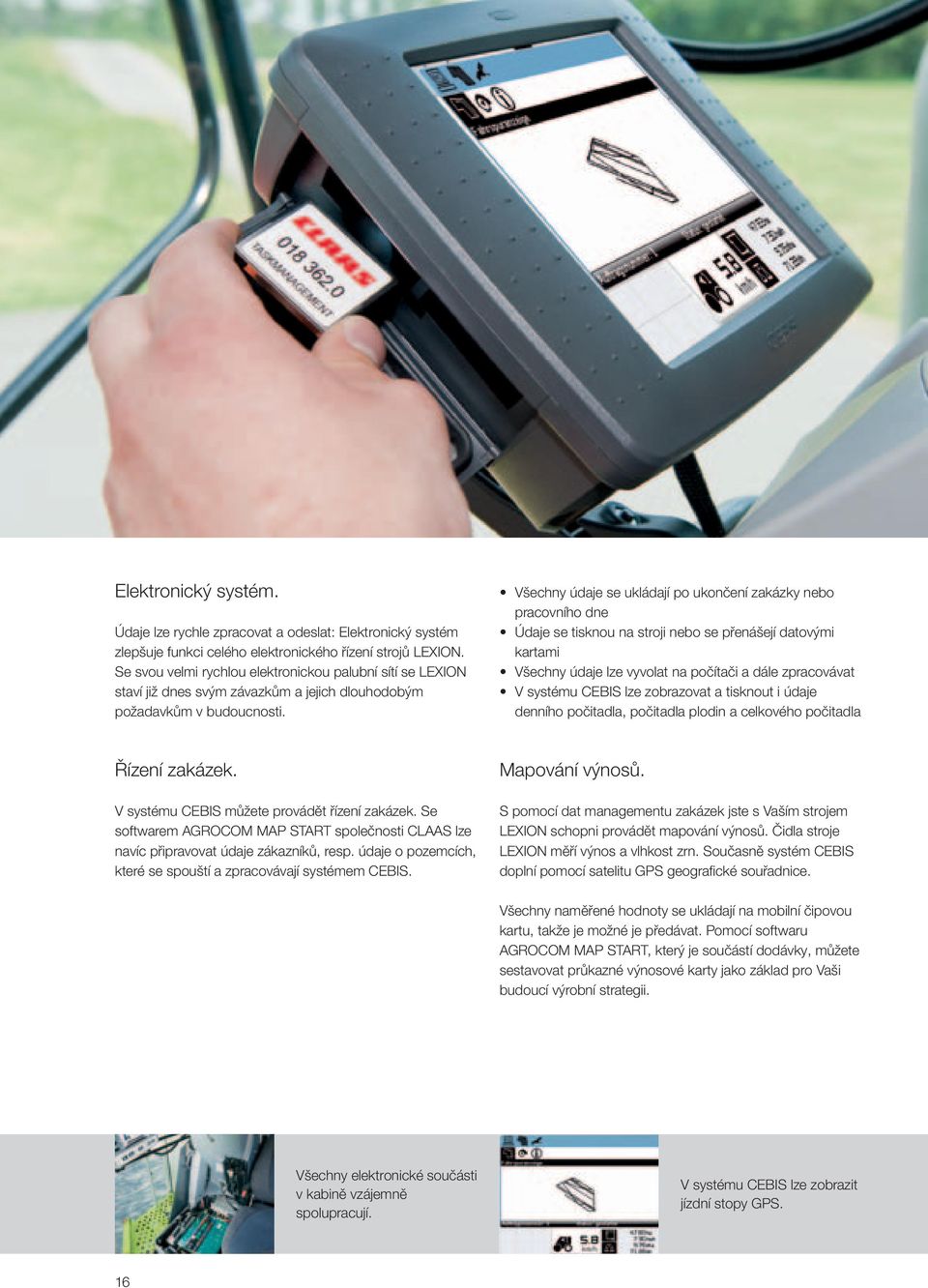

16 Elektronický systém. Údaje lze rychle zpracovat a odeslat: Elektronický systém zlepšuje funkci celého elektronického řízení strojů LEXION. Se svou velmi rychlou elektronickou palubní sítí se LEXION staví již dnes svým závazkům a jejich dlouhodobým požadavkům v budoucnosti. Všechny údaje se ukládají po ukončení zakázky nebo pracovního dne Údaje se tisknou na stroji nebo se přenášejí datovými kartami Všechny údaje lze vyvolat na počítači a dále zpracovávat V systému CEBIS lze zobrazovat a tisknout i údaje denního počitadla, počitadla plodin a celkového počitadla Řízení zakázek. V systému CEBIS můžete provádět řízení zakázek. Se softwarem AGROCOM MAP START společnosti CLAAS lze navíc připravovat údaje zákazníků, resp. údaje o pozemcích, které se spouští a zpracovávají systémem CEBIS. Mapování výnosů. S pomocí dat managementu zakázek jste s Vaším strojem LEXION schopni provádět mapování výnosů. Čidla stroje LEXION měří výnos a vlhkost zrn. Současně systém CEBIS doplní pomocí satelitu GPS geografické souřadnice. Všechny naměřené hodnoty se ukládají na mobilní čipovou kartu, takže je možné je předávat. Pomocí softwaru AGROCOM MAP START, který je součástí dodávky, můžete sestavovat průkazné výnosové karty jako základ pro Vaši budoucí výrobní strategii. Všechny elektronické součásti v kabině vzájemně spolupracují. V systému CEBIS lze zobrazit jízdní stopy GPS. 16

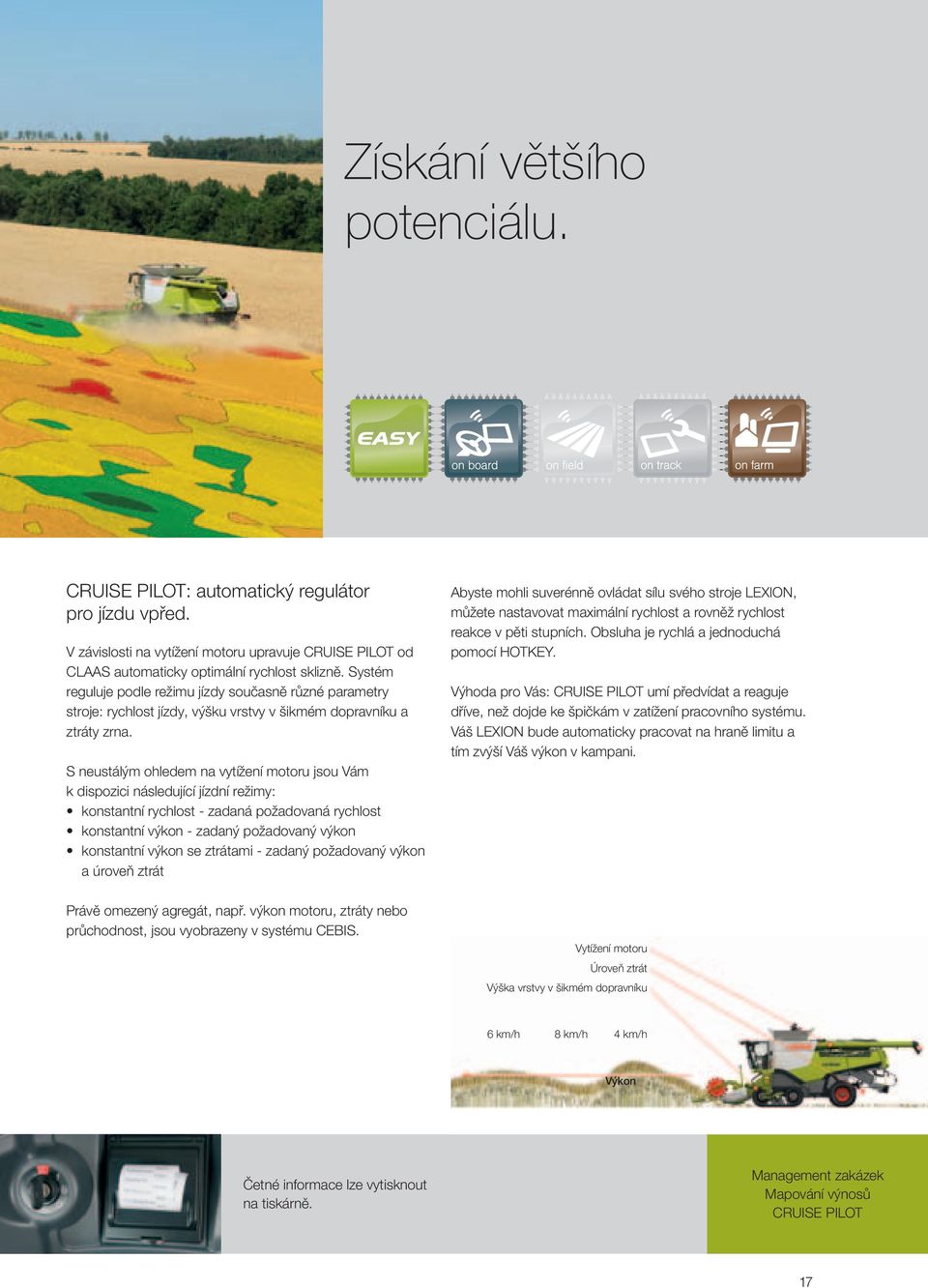

17 Získání většího potenciálu. CRUISE PILOT: automatický regulátor pro jízdu vpřed. V závislosti na vytížení motoru upravuje CRUISE PILOT od CLAAS automaticky optimální rychlost sklizně. Systém reguluje podle režimu jízdy současně různé parametry stroje: rychlost jízdy, výšku vrstvy v šikmém dopravníku a ztráty zrna. S neustálým ohledem na vytížení motoru jsou Vám k dispozici následující jízdní režimy: konstantní rychlost - zadaná požadovaná rychlost konstantní výkon - zadaný požadovaný výkon konstantní výkon se ztrátami - zadaný požadovaný výkon a úroveň ztrát Právě omezený agregát, např. výkon motoru, ztráty nebo průchodnost, jsou vyobrazeny v systému CEBIS. Abyste mohli suverénně ovládat sílu svého stroje LEXION, můžete nastavovat maximální rychlost a rovněž rychlost reakce v pěti stupních. Obsluha je rychlá a jednoduchá pomocí HOTKEY. Výhoda pro Vás: CRUISE PILOT umí předvídat a reaguje dříve, než dojde ke špičkám v zatížení pracovního systému. Váš LEXION bude automaticky pracovat na hraně limitu a tím zvýší Váš výkon v kampani. Vytížení motoru Úroveň ztrát Výška vrstvy v šikmém dopravníku 6 km/h 8 km/h 4 km/h Výkon Četné informace lze vytisknout na tiskárně. Management zakázek Mapování výnosů CRUISE PILOT 17

18 Více preciznosti při řízení. Vyberte si ze tří automatických naváděcích systémů. Všechny modely LEXION mohou být vybaveny třemi automatickými systémy řízení, které lze libovolně využívat podle potřeby. GPS PILOT - systém řízení podporovaný satelitem LASER PILOT - elektronicko-optický systém řízení AUTO PILOT - elektronicko-mechanický systém řízení GPS PILOT. Satelitem podporovaný GPS PILOT využívá signály systému Global Positioning System a vede LEXION automaticky podél sečené hrany s přesností na 2 cm. Jednoduše si pole pomocí GPS PILOT rozdělte na stejně velké "záhony". Zabráníte tak neproduktivnímu dodatečnému sečení úzkých zbylých pruhů. GPS PILOT využívá k zobrazení multifunkční barevný terminál CEBIS MOBILE. Software systému CEMOS umožňuje souběžný provoz. ISOBUS způsobilý terminál CEBIS MOBILE lze rychle a bez problémů přemístit. Po ukončení sklizně ho můžete použít k řízení GPS na traktoru nebo jako terminál ISOBUS k řízení pracovních strojů. GPS PILOT využívá barevný terminál CEBIS MOBILE. 18

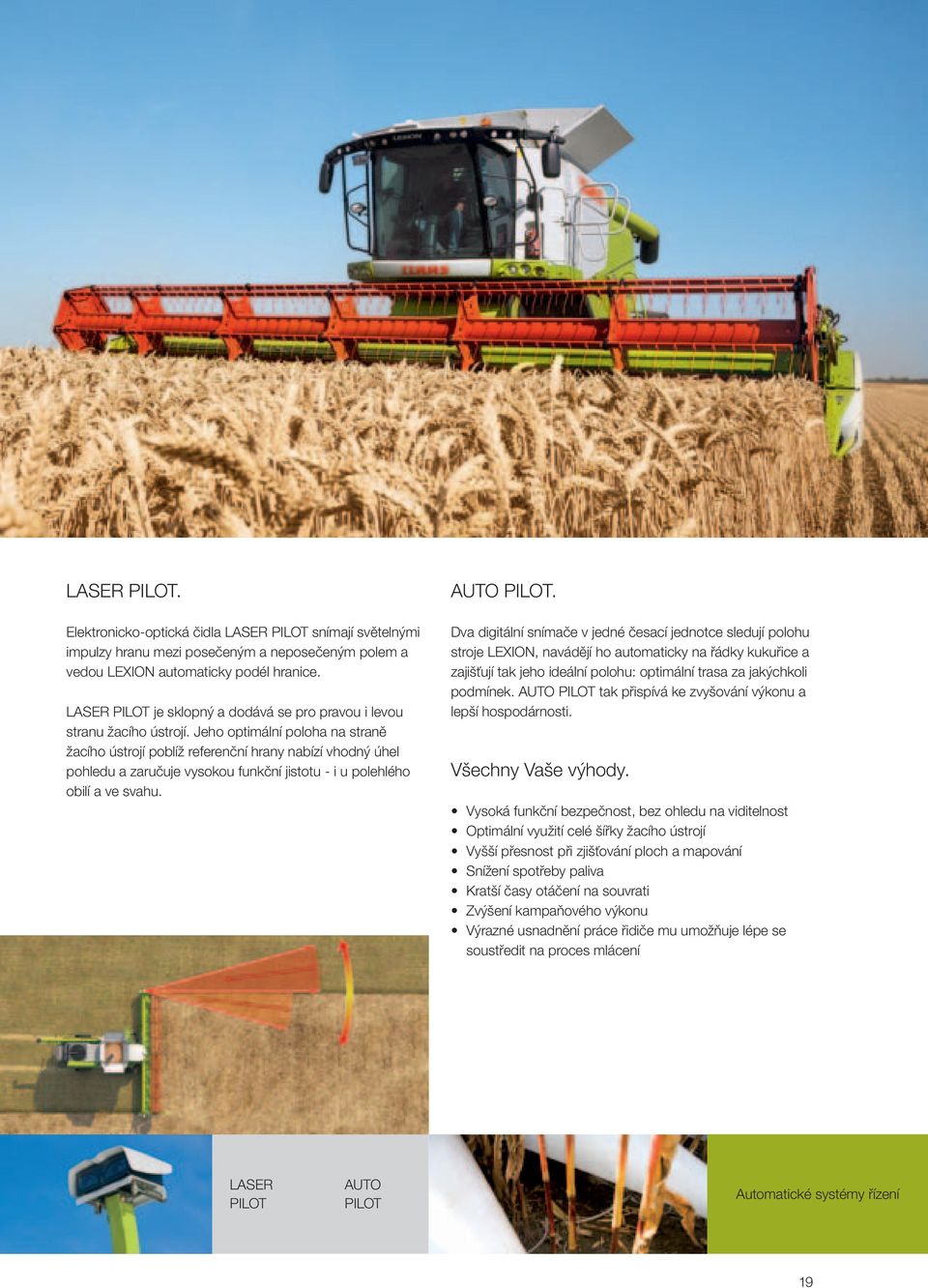

19 LASER PILOT. Elektronicko-optická čidla LASER PILOT snímají světelnými impulzy hranu mezi posečeným a neposečeným polem a vedou LEXION automaticky podél hranice. LASER PILOT je sklopný a dodává se pro pravou i levou stranu žacího ústrojí. Jeho optimální poloha na straně žacího ústrojí poblíž referenční hrany nabízí vhodný úhel pohledu a zaručuje vysokou funkční jistotu - i u polehlého obilí a ve svahu. AUTO PILOT. Dva digitální snímače v jedné česací jednotce sledují polohu stroje LEXION, navádějí ho automaticky na řádky kukuřice a zajišťují tak jeho ideální polohu: optimální trasa za jakýchkoli podmínek. AUTO PILOT tak přispívá ke zvyšování výkonu a lepší hospodárnosti. Všechny Vaše výhody. Vysoká funkční bezpečnost, bez ohledu na viditelnost Optimální využití celé šířky žacího ústrojí Vyšší přesnost při zjišťování ploch a mapování Snížení spotřeby paliva Kratší časy otáčení na souvrati Zvýšení kampaňového výkonu Výrazné usnadnění práce řidiče mu umožňuje lépe se soustředit na proces mlácení LASER PILOT AUTO PILOT Automatické systémy řízení 19

20 Rozmanitost zavazuje. Žací ústrojí.

21 Standardní žací ústrojí Žací ústrojí VARIO Žací ústrojí pro řepku Žací ústrojí pro rýži Sklopné žací ústrojí Žací ústrojí FLEX pro sóju CONSPEED SUNSPEED Sběrací zařízení RAKE UP MAXFLO Více možností přizpůsobení Vašim požadavkům. Ať už máte v plánu cokoli: Váš LEXION je na každý úkol v oboru nejlépe připraven. Sklizňové adaptéry

22 Větší výkon šikmého dopravníku. Univerzální šikmý dopravník. Univerzální šikmý dopravník je vhodný pro všechny plodiny - nedochází k neefektivním dobám nutným pro přestrojení. Plochý náběžný úhel k mláticím orgánům umožňuje optimální tok produktu. Robustní vtahovací řetězy s vtahovacími lištami zajišťují vysokou stabilitu. Vyměnitelný opotřebitelný plech je navíc zárukou vysloveně dlouhé doby životnosti. Ovládání AUTO CONTOUR má k dispozici po pravé a levé straně hydraulický válec. Šikmý dopravník může být vybaven přídavným středovým opěrným válcem. Silnější podpěra vtahovacích lišt ve vodicí kladce zvyšuje stabilitu a optimalizuje vedení řetězu. Kromě toho je k dispozici uzavřený vodicí válec pro suché podmínky a při nižším obsahu slámy. Šikmý dopravník MONTANA pro adaptéry s šířkou až 9 metrů. Inovační systém MULTI CONTOUR řídí v závislosti na poloze os kol výkyvný rám, úhel sečení a všechny známé funkce AUTO CONTOUR. Šikmý dopravník MONTANA je vybaven ležatým válcem k nastavení úhlu řezu stejně jako dvěma vertikálními válci pro ovládání AUTO CONTOUR a vyrovnání sklonu ve svahu. Zesílená konstrukce umožňuje sklizeň s žacím ústrojím VARIO s pracovní šířkou až 9 m. Šikmý dopravník HP. Pro optimální přizpůsobení jakýmkoli sklizňovým podmínkám umožňuje šikmý dopravník HP (Header Pitch) rychlé a jednoduché hydraulické nebo mechanické přestavení žacího úhlu. Ze základní polohy lze úhel nastavit o 8 zpět a o 11 dopředu. Čistá sklizeň díky AUTO CONTOUR Ukazatel polohy pro příčnou regulaci žacího ústrojí v systému CEBIS 22

23 Přímočarý pohon hnacího ústrojí. Úspora pohonných hmot bez ztráty výkonu k tomu výrazně přispívá přímočarý pohon žacího ústrojí. Významná výhoda, neboť veškerá síla je potřebná. Stroje se stávají stále výkonnějšími a šikmým dopravníkem tak prochází čím dál více sklízené hmoty. Těmto rostoucím požadavkům musí odpovídat výkony pohonů. Pohony LEXION přesvědčují výkony o 80 kw (konstantní), 120 kw (variabilní), nebo 150 kw (stupňovitý pohon) opatřen variátory s až 51 mm širokým variátorovým řemenem a s až čtyřdrážkovými klínovými řemeny. Brzda žacího ústrojí. Účinná ochrana proti poškození cizími tělesy a jiným příčinám: s brzdou žacího ústrojí (1) jste schopni adaptér v případě potřeby pomocí multifunkční páky okamžitě zastavit. Tato brzda žacího ústrojí se nachází přímo na šikmém dopravníku, takže je brzděno minimální množství hmoty. Výhody: menší brzdné momenty, menší opotřebení. Hydraulická reverzace. Snadné řešení ucpaného systému: hydraulický systém (2) umožňuje šetrné obrácení chodu s vysokým náběhovým točivým momentem. Zařízení se jednoduše ovládá spínačem z kabiny. Automaticky se přitom změní i smysl otáčení hydraulického pohonu přihaněče, což navíc usnadní reverzaci celkově. Pro volný výhled: odsávání prachu na šikmém dopravníku Šikmý dopravník 23

24 Žací ústrojí pro každou plodinu. Ve všech sklizňových oblastech na celém světě najdete pro jakoukoli plodinu vhodnou pro výmlat správné žací ústrojí společnosti CLAAS, ať už různé druhy obilovin - pšenici, žito, ječmen, oves nebo triticale. Kromě toho i pro řepku, kukuřici, slunečnici, rýži, sóju, len, fazol, čočku, travní a jetelové semeno nebo proso. Profitujte z jedinečné kombinace hodnotných vlastností výkonu a vybavení. Multipřípojka. Centrální přípojka pro všechny hydraulické a elektrické funkce žacího ústrojí. Získáte cenný čas díky nízkému počtu pracovních kroků při připojení a odpojení Bez rizika záměny díky integrované konstrukci Snadné připojení i pod tlakem Šetrnost k životnímu prostředí, protože nedochází k úniku oleje Centrální zajištění. Všechny zajišťovací body na levé straně žacího ústrojí lze současně ovládat pouze jedinou pákou. Náhradní kosa a zvedače klasů. Všechna žací ústrojí firmy CLAAS jsou od výrobce vybavena náhradní kosou. Ostří zhotovená z kaleného materiálu mají minimální sklon k opotřebení. Zvedače klasů umožňují bezztrátovou sklizeň, zejména polehlého obilí, a současně snižují riziko poškození kameny. Náhradní zvedače klasů si můžete snadno a pohodlně vozit sebou na zadní straně žacího ústrojí. Vyšší komfort díky multifunkční spojce a centrálnímu zajištění. 24

25 Více dobrých důvodů pro adaptéry CLAAS Automatický měkký start. Měkký rozjezd žacího ústrojí chrání pohon před nárazovým zatížením. Hydrostatický pohon přihaněče. Regulační hydrogenerátor na základním stroji dodává přihaněči maximální točivý moment Nm. Otáčky přihaněče jsou přitom automaticky regulovány, a sice v závislosti na rychlosti jízdy. Velká tažná síla daná vysokým točivým momentem Lepší účinnost oproti zubovým čerpadlům Uzavřený hydraulický okruh zajišťuje rovnoměrnější otáčení přiháněče Rychlé přizpůsobení otáček přiháněče Velká výška záběru přiháněče Mnohostranně využitelný transportní vozík. Jak samotné sklizňové adaptéry, tak i transportní vozíky CLAAS jsou velmi mnohostranné. S transportními vozíky pro žací ústrojí je po přizpůsobení podpěr možné přepravovat všechny adaptéry SUNSPEED stejně, jako pevné adaptéry CONSPEED a CONSPEED LINEAR. S jedním transportním vozíkem můžete přepravovat až čtyři adaptéry - a šetřit jak místo, tak náklady. Pro pracovní záběry žacích ústrojí od 3,7 do 6,6 jsou k dostání jednonápravové transportní vozíky, pro šířku záběru 7,5 metrů jednonápravové a dvounápravové a pro šířku od 9 do 12 metrů dvounápravové transportní vozíky. Transportní vozíky jsou dále k dispozici bržděné a nebržděné, stejně jako varianty s 25-km/h a 30-km/h. Se sklízecí mlátičkou LEXION 670 TERRA TRAC můžete žací ústrojí bezpečně přepravovat i při rychlosti 30 km/h. Uložení přídavných zvedačů klasů přímo na žacím ústrojí Komfortní žací ústrojí 25

26 Žací ústrojí VARIO / žací ústrojí pro řepku Vyšší výkon při sklizni řepky. Stejnoměrný tok rostlinného materiálu. Vysoce výkonné žací ústrojí VARIO přivádí sklízený produkt rovnoměrně k mláticímu ústrojí. Jen tak lze zvýšit výkon a využít tak dokonale technicky instalovaný výkonový potenciál. Kromě toho se snižuje spotřeba paliva a řidiči je umožněno významně zvýšit produktivitu práce. K tomu připočítejme další zřejmé přednosti: Perfektní přizpůsobení na rozdílné délky stébel Vysoká stabilita otáček motoru, mláticích a separačních orgánů i čisticího ústrojí Mimořádná stabilita výkonu Žádné zátěžové špičky na mláticím ústrojí Šetrnost k pohonům Přihaněče pro V 900 a V 750. Zřetelně snížený sklon navíjení: Vylepšený tvar přihaněče s optimalizovanými nosiči prstů z vysoce výkonných žacích ústrojí V 1200 a V 1050 byl převzat i pro V 900 a V 750. Vysoce výkonná žací ústrojí V 1200 a V Robustní koncepce pohonu s oboustranným, synchronním pohonem žací kosy pro optimální klidný chod Lineární pohon dělené žací kosy pro zvýšenou frekvenci řezu na zdvihů/min Středové uložení přihaněče a vkládacího šneku pro větší stabilitu a optimální tok sklízeného materiálu Větší vkládací šnek o průměru 660 mm pro výrazně lepší ochranu před navíjením a lepší vtahování produktu Zvenčí nastavitelné stírací plechy pro plynulý tok sklízeného materiálu Vylepšený tvar přihaněče s optimalizovanými nosiči prstů a ložiska pro výrazně nižší sklon navíjení Jednoduché zapínání/vypínání hydraulického čerpadla pohonu řepkových děličů pro nižší spotřebu energie a menší opotřebení Pojistky proti přetížení chrání před poškozením Pohon s převodovkou V 1200 a V

27 Pozice kosy 10 cm Řepka si zaslouží mimořádnou pozornost. Zralá řepka se při mlácení vyznačuje často nežádoucí vlastní dynamikou. Lusky pukají a zrna vyskakují do všech stran. Proto jsou při sklizni řepky nezbytnou součástí vybavení žacích ústrojí VARIO boční kosy a řepkový nástavec, které pomáhají minimalizovat ztráty. Správné strniště. Při sklizni obilovin může být stůl žacího ústrojí prodloužen o 20 cm nebo o 10 cm zkrácen - tak dosáhnete ideálního toku sklízeného produktu a tím také bezproblémového a účinného průběhu práce. Při sklizni řepky je možné stůl žacího ústrojí vysunout o 50 cm dopředu - to umožní okamžité použití integrovaného stolu pro řepku. Pozice kosy +20 cm Hydraulicky poháněná boční kosa na pravé straně a vypínatelná kosa na levé straně mohou být namontovány rychle a jednoduše, bez přídavného materiálu. Pozice kosy +50 cm Hydraulický pohon děličů (boční kosa) je integrován. 10 cm Sériově +20 cm +50 cm Vybavení pro řepku je umístěno ve schránce na transportním vozíku. To snižuje zatížení žacího ústrojí. Žací ústrojí VARIO Žací ústrojí pro řepku 27

28 Má velké přednosti: sklopné žací ústrojí. Nepříliš široké silnice, úzké cesty, hustá doprava: sklopné žací ústrojí nedovolí, aby špičkový denní výkon strojů LEXION jen tak snadno klesl. Se sklopným žacím ústrojím šetříte čas s opětovným nasazováním adaptéru a je zaručeno optimální chování při jízdě, řidič má perfektní výhled a přejezd z jednoho pole na jiné může proběhnout prakticky bez přerušení. Vaše výhody: Není nutný žádný přepravní vozík Výrazné zkrácení přípravných dob Značná úspora času a nákladů Zcela jednoduchá obsluha Vysoká provozní bezpečnost Maximální bezpečnost v provozu na pozemních komunikacích Větší nasazení Lepší plánování termínů Žací ústrojí FLEX: vše potřebné je blízko země. Luštěniny, např. sója, rostou v luscích těsně při zemi. Aby při sklizni nevznikaly ztráty, je proto nutné je sekat těsně u terénu, aby se do stroje dostal i ten poslední lusk. Žací ústrojí FLEX od CLAAS jsou vybavena flexibilní kosou, která se automaticky přizpůsobí i těm nejmenším terénním nerovnostem. Kosa je flexibilní až do 100 mm. Šnekový dopravník, přihaněč a kosa jsou dělené. Společně s přestavením úhlu sečení na šikmém dopravníku HP tak lze zabránit ztrátám - za jakýchkoli sklizňových podmínek. Tato žací ústrojí jsou vhodná i pro hrách a jiné zvláštní kultury, např. jetel. Sklizeň sóji beze ztrát 28

29 Žací ústrojí pro rýži / žací ústrojí FLEX / sklopné žací ústrojí Více sklidit. Jednoduše sklopit. Dvojitá kosa. Rýže je mimořádně robustní plodina. Aby se u tohoto tvrdého a agresivního rostlinného materiálu dosáhlo optimální kvality sečení a vysoké řezné rychlosti, jsou všechna žací ústrojí vybavena dvojitou kosou. Speciálně kalená ostří mají extrémně dlouhou dobu životnosti. Kalený šnekový dopravník. V důsledku intenzivního zavodňování rýžových polí se na rostlinách ukládají nečistoty, které při sklizni znamenají zvýšené namáhání strojů. Jako prevence proti zvýšenému opotřebení materiálu jsou hrany tvrzeného šnekového dopravníku ze spékaných kovů. Speciální stírací lišty tvoří spolehlivou ochranu proti navíjení. Celek je pak zárukou optimálního toku produktu a vysokého průchodného výkonu. Stírací lišty jako ochrana proti navíjení Kalený šnekový dopravník Žací ústrojí pro rýži Žací ústrojí FLEX Sklopný adaptér 29

30 CONSPEED / CONSPEED LINEAR Vyšší výkonnost při sklizni kukuřice na zrno. Větší výkon česání zajištěn: CONSPEED a CONSPEED LINEAR Vysoký česací výkon při současném šetrném zacházení s klasy má rozhodující vliv na celkový výkon stroje. CONSPEED a CONSPEED LINEAR určené pro sklizeň kukuřice tyto požadavky splňují a jsou optimálně přizpůsobeny výkonnosti strojů LEXION. Ideální je i informace o vzdálenosti česacích desek v systému CEBIS. Využijte maximální sílu CONSPEED: Česací válce s noži s karbidem wolframu Elektrohydraulické přestavení česacích desek Horizontální řezačka kukuřičných zbytků stonků Bezpečné pohony výhradně přes kloubové hřídele a převodovky Robustní, plastové kryty, které nekorodují Automatické řízení stroje pomocí AUTO PILOT Jednoduché nastavení otáček Možná adaptace na jakékoli sklizňové podmínky Horizontálně rotující nůž pod každou sklízecí jednotkou rozdrtí stonek na rychle tlející malé kousky. 30

31 Princip CONSPEED: kónické trhací válce. Každá trhací jednotka disponuje kompaktní převodovkou pro trhacíí válce, vtahovací řetězy a horizontální řezačku. Proti přetížení a cizím tělesům je každá jednotka zvlášť zabezpečená. Změna otáček trhacích jednotek se plynule provádí pomocí variátoru adaptéru. Zvláštní znak adaptéru CONSPEED: kónické trhací válce. Ty vtahují kukuřici nejprve pomalu směrem dolů tak, aby klasy stejně pomalu přicházely k trhacím deskám. Zbytek rostliny je pak rychle stažen dolů. Konstrukce zaručuje vysoký výkon při šetrném zacházení s klasy a nepatrných ztrátách odstřikem zrna. Pohodlně na pole a zpět. Jednotlivé trhací jednotky 8 a 6řádkových adaptérů CONSPEED a CONSPEED LINEAR lze jednoduše přímo z kabiny sklopit na transportní šířku 3 m. Princip CONSPEED LINEAR: lineární česací válce. Pohon kukuřičného adaptéru CONSPEED LINEAR zajišťují čelní ozubená kola. Výměnou dvou ozubených kol lze dosáhnout šesti různých otáček adaptéru. Rovné lineární trhací válce jsou uloženy vpředu a jsou mimořádně robustní. Slunečnicová souprava pro CONSPEED LINEAR. Kukuřičný adaptér CONSPEED LINEAR lze snadno upravit pro sklizeň slunečnic. Pro tento účel se nad trhací válec upevní nože, zvýší se boční kryty a na zadní část adaptéru CONSPEED se připevní nástavec. Řetěz se otočí a změní se vedení. CONSPEED CONSPEED LINEAR 31

32 Efektivní princip SUNSPEED. Žací ústrojí pro slunečnici SUNSPEED bylo vyvinuto s cílem zajistit co nejvyšší plošný výkon při co nejnižších ztrátách. Zvláštní důraz byl přitom kladen na krátkou dobu přípravy a optimální komfort obsluhy. Jakmile jsou slunečnice navedeny mezi tvz. člunky, nastavitelný usměrňovací plech napomáhá tlačit plody (úbory s olejnatými semeny) dopředu. Současně stlačuje trhací válec pod kosou stonky směrem dolů. Tyto tak nejsou odřezané příliš brzy: Teprve když se samotné plody dostanou ke speciálně vyvinutému přihaněči, probíhá řez. Odřezané plody se následně dostávají ke šnekovému dopravníku, odkud jsou nakonec dopraveny ke komoře šikmého dopravníku. Vše probíhá za nejrůznějších sklizňových podmínek nezávisle na řádcích a při zaručené vysoké čistotě zrna a nízkém stupni opotřebení. SUNSPEED se přizpůsobí. Výška a otáčky přihaněče mohou být hydraulicky přestaveny Přestavitelné usměrňovací plechy udrží stonky v bezpečné poloze tak, aby se sklízely pouze úbory slunečnic Mezeru mezi člunky lze pomocí seřizovacích lišt přizpůsobit tloušťce stonků - nedochází k ucpávání a sklizeň probíhá bez problémů Záchytné člunky jsou nastavitelné i ve svém sklonu a lze je flexibilně přizpůsobit na nejrůznější podmínky sklizně Přestavitelný usměrňovací plech Přihaněč Kosa Trhací válec Trhací válec Přestavitelné člunky 32

33 SUNSPEED / RAKE UP Větší flexibilita. Specialista RAKE UP. V regionech, kde není možný přímý výmlat, prokazuje LEXION znovu svou spolehlivost v jakýchkoli podmínkách. Sběrač RAKE UP umožňuje sbírat z řádků téměř všechny plodiny. Jeho mimořádná výkonnost se projeví zejména u řepky nebo např. u travních semen. RAKE UP - zcela jiná koncepce než adaptér Pick-up. Tento adaptér má charakteristický sběrač řízený křivkovou dráhou. Prsty jsou namontovány na šesti nosičích. Při podávání sklízeného produktu na dopravník se skládají dolů a provádějí pohyb do strany. Tento pohyb ovlivňuje bezztrátový příjem sklizené plodiny a redukuje navíc příjem kamenů. Pásový dopravník z RAKE UP se pohybuje ve směru jízdy a předává sklizenou plodinu do průběžného šneku. Dvoudílný přidržovač zajišťuje plynulý přísun sklízeného produktu. Z kabiny se dá hydraulicky nastavit počet otáček dopravníku, mimo to se automaticky přizpůsobí pojezdové rychlosti. SUNSPEED RAKE UP 33

34 MAXFLO Větší jistota v toku sklízeného materiálu. Se zvláštními přepravními talenty. MAXFLO prokazuje svou mimořádnou výkonnost především v místech s průměrnými výnosy. Princip je jednoduchý: rostliny se odseknou noži a - na rozdíl od žacích ústrojí s šnekovým dopravníkem - jsou vedeny transportními pásy k šikmému dopravníku. Tento princip zaručí, že budou bezpečně přepravena i malá množství. Jinak, než u dosavadních systémů. Uprostřed žacího ústrojí nejsou rostliny dopravovány pásem jako na bocích, ale pomocí šnekových dopravníků. U MAXFLO plodiny před středem adaptéru zachytí již naváděcí šneky, umístěné po straně hlavního vkládacího šneku. S pomocí vodicího prvku jsou rostliny přiváděny po křivce k hlavnímu vkládacímu šneku a potom do šikmého dopravníku. Tato konstrukce firmy CLAAS zaručuje mimořádně rovnoměrný přísun sklízeného produktu. Vodicí prvek přivede produkt šetrně díky zakřivené dráze. Rychlost dopravníku lze plynule měnit v systému CEBIS. 34

35 A takto funguje tato konstrukce. Pohon synchronně protiběžných kos je zajištěn kloubovými hřídelemi vlevo a vpravo od šikmého dopravníku Podávací šneky v žacím ústrojí jsou poháněny prostřednictvím převodovky, resp. hydraulicky Otáčky se nastavují ve třech stupních (150/200/250 ot/min.) Rychlost pásového dopravníku v žacím ústrojí lze v systému CEBIS plynule nastavovat přímo z kabiny Pásy mají obousměrný chod Pojistka proti přetížení chrání lineární synchronní pohon kos před poškozením Uprostřed uložený přihaněč zabraňuje svým jedinečným tvarem sklonu sklízené plodiny k navíjení Vybavení pro sklizeň řepky může být rovněž namontováno Vedení žacího ústrojí pomocí senzorů. Až šest třmenových hmatačů na spodku žacího ústrojí přebírá signály pro AUTO CONTOUR a řídí žací ústrojí. Přídavné pojezdové ústrojí na MAXFLO tlumí žací ústrojí pomocí hydraulického válce a tlakového akumulátoru s náplní dusíku. Dva v jednom. V regionech, kde není možné přímé mlácení, se dá MAXFLO využít jako pokladač řádků. Jednoduchým a rychlým přestrojením MAXFLO dosáhnete toho, že se do jednoho řádku budou pokládat celé rostliny: Demontáž podávacího šneku v žacím ústrojí Posun jednoho ze dvou dopravníků se zadní stěnou, aby se uzavřel otvor ke komoře Změna směru otáčení u jednoho z obou pásů, aby oba pásy přepravovaly do strany v jednom směru Řádky lze pokládat napravo i nalevo. Výsledek: ideální řádek, který v dalším pracovním kroku může vysbírat RAKE UP. Pojezdové ústrojí na MAXFLO tlumí žací ústrojí. MAXFLO 35

36 Systém CLAAS CONTOUR II je zárukou dobrého přizpůsobení povrchu půdy. Žací ústrojů s CLAAS CONTOUR se automaticky přizpůsobí zvlněnému terénu podélně ke směru jízdy. Vyberte přítlak a CONTOUR se postará o to, aby byl neustále rovnoměrně dodržován. Při každém spuštění žacího ústrojí předvolba výšky nastaví, že strniště bude stejně vysoké podle zadání. AUTO CONTOUR: ještě rychleji a přesněji. AUTO CONTUR jde ještě o krok dále a umožňuje vyrovnávání nerovností i v příčném směru. Třmenové hmatače pod žacím ústrojím zajišťují včasné rozpoznání vln a aktivují hydraulické válce na šikmém dopravníku. Elektronická čidla snímají hydraulický tlak v systému a rychle reagují Tlakovými akumulátory s dusíkem řízené ventily zaručují optimální tlumení při různě těžkých adaptérech Díky plně automatickému porovnávání skutečného stavu s požadovanými hodnotami přizpůsobí AUTO CONTOUR žací ústrojí optimálně tvaru terénu - výrazné usnadnění práce, zejména při velkých šířkách žacího ústrojí, v noci, u polehlého obilí, na svazích a na kamenité půdě. AUTO CONTOUR pomáhá ke zvyšování výkonu a ještě větší hospodárnosti při používání stroje LEXION. Dvojčinné válce žacího ústrojí regulují přesně tlak na podložku. Automatické žací ústrojí aktivujete jednoduše tlačítkem pro regulaci výšky, umístěném na multifunkční páce. 36

37 Více inteligence v žacím ústrojí. Automatická regulace přihaněče. Otáčky přihaněče - a tím i jeho obvodová rychlost - se automaticky a úměrně přizpůsobí rychlosti jízdy. Řidič si může zvolit a uložit do paměti různé poměry jízdní rychlosti a rychlosti přihaněče. Rychlost přihaněče lze plynule nastavovat. Absolutně přesné nastavení otáček zajistí digitální snímač otáček. Různé pracovní výšky přihaněče lze uložit do paměti a vyvolávat je v souvislosti s různou výškou strniště. Přesto lze výšku přihaněče kdykoli přímo měnit. Ovládání žacího ústrojí. CONTOUR / AUTO CONTOUR Automatické otáčky přihaněče Automatická výška přihaněče Automatická horizontální poloha přihaněče (jen VARIO) Automatická pozice stolu (jen VARIO) Automatický systém VARIO. U žacího ústrojí VARIO s automatickým přihaněčem lze vodorovnou polohu přihaněče a polohu stolu uložit do paměti a vyvolat je aktivováním ovládání žacího ústrojí. I zde zůstává zachována možnost přímé změny. Třmenové hmatače zaznamenávají pozici žacího ústrojí. Ovládací systém žacího ústrojí 37

38 Produktivita zavazuje. APS s vytřásadlovou technologií.

39 Více nápadů a inteligentních řešení, které vytvářejí promyšlený technologický systém. Mláticí systém

40 Jedinečný mláticí systémem APS. Urychlovací buben v mláticím ústrojí: patentově chráněný, vynikající a výkonný systém nabízí pouze firma CLAAS. Rozhodující náskok získává firma CLAAS již před mláticím bubnem. Drastické zrychlení sklízeného produktu z 3 m/s na 20 m/s spouští řetěz mimořádně efektivních procesů: Prostřednictvím urychlovacího bubnu je sklízený produkt lépe rozhrnován Tok materiálu je obzvláště rovnoměrný a až o 33 % rychlejší Díky vysokým odstředivým sílám je separováno větší množství zrn Až 30 % všech zrn je zachyceno již v předním koši přímo pod urychlovacím bubnem to je významné odlehčení hlavního koše Uzavřený mlátící buben. Kromě otevřeného mláticího bubnu je k dispozici i uzavřený mláticí buben, který lze používat univerzálně a který se vyznačuje optimalizovaným tokem produktu, stejně jako lepší kvalitou zrna. To zajišťuje ještě šetrnější zacházení se sklízenými plodinami. Odmítací buben Mláticí buben Urychlovací buben Nesporně tak dochází ke zvýšení výkonu až o 20 % při stejné spotřebě pohonných hmot. Koš v provedení MULTICROP je vhodný pro jakoukoli plodinu. Rychlá výměna tří segmentů minimalizuje dobu přestrojení a maximalizuje hospodárnost. 40

41 Větší urychlení. APS. Pojistka proti přetížení zvyšuje denní výkon. Mláticí koš se nastavuje hydraulicky ze sedadla řidiče. Paralelní vedení koše zaručuje optimální kvalitu výmlatu. Současně integrovaná hydraulická pojistka proti přetížení spolehlivě chrání před poškozením způsobeným cizími tělesy a umožňuje využívat stroj bez rizika na samé hranici jeho výkonu. Synchronizovaná souhra. Urychlovací, mláticí a odmítací buben jsou poháněny přes centrální variátor. Při každé změně otáček mláticího bubnu se synchronně mění i otáčky, příp. obvodové rychlosti urychlovacího a odmítacího bubnu. Výsledek: průběžně šetrné zacházení se sklízeným produktem při jeho rovnoměrném toku. Se systémem APS k lepší kvalitě zrna. Pro co nejlepší odklasnění a odstranění pluch nabízí systém APS možnost přizpůsobení v několika stupních. S prvkem pro intenzivní výmlat a odklasňovacími plechy, které vysunete pákou během okamžiku, dosáhnete vynikající kvality zrna. Velký lapač kamenů lze snadno otevírat ze strany a vyprazdňuje se automaticky. go.claas.com/ lexion600aps Mláticí ústrojí APS 41

42 Lepší separace zbytkových zrn. Efektivní technologie vytřásání. Mláticí ústrojí APS ve strojích LEXION pracuje tak efektivně, že pro zbytkovou separaci se dostává jen cca 10 % zrna. 90 % zrna je díky APS již od slámy odděleno. Rovnoměrný postup slámy na dole otevřených vytřásadlech a enormní spádový stupeň zajistí bezpečnou separaci prakticky všech zbytkových zrn. Samostatná spádová deska přepraví zrno ke stupňovité desce. Separace zbytkového zrna probíhá v části dlouhé mm za pomoci čtyř spádových stupňů. Modely LEXION 670/660/650 jsou vybaveny šesti, modely LEXION 630/620 pěti klávesovými vytřásadly. K dispozici je střední a boční prodloužení vytřásadel. Lze tak plynule nakypřit a přepravit i velká množství slámy. go.claas.com/lexionstrawwalker 42

43 MSS umí nakypřit. Pro vysoký separační výkon je rozhodující intenzivní nakypření ulehlé slámy. Zejména za ztížených podmínek při sklizni, např. je-li sláma vlhká nebo prorostlá plevelem. Všechny žací mlátičky s vytřásadly LEXION jsou proto vybaveny systémem MSS = víceprstovým separačním systémem, tedy bubnem s řízenými prsty, umístěným nad vytřásadly. MSS zajistí efektivní separaci zbytkového zrna za jakýchkoli podmínek. Hbitými prsty až k poslednímu zrnu. MSS zaručí aktivní nakypření produktu díky celé řadě řízených prstů. Ty se boří shora do slaměné rohože, kypří ji, zrychlují její pohyb a ovládají tak aktivně tok produktu. Slaměná rohož se tak ztenčuje, čímž dojde k rychlejší separaci zbytkového zrna. Efektivněji se přitom využívá i délka vytřásadla, sláma má optimální strukturu a kvalitu. Pracovní intenzitu prstů lze nastavit podle měnících se sklizňových podmínek. Jednoduché a rychlé nastavení prstů Technologie vytřásadel MULTIFINGER SEPARATION SYSTEM (MSS) 43

44 Dvoustupňové předčištění. Dvojitý profukovaný spádový stupeň zajistí intenzivní předčištění. Potřebný proud vzduchu vytváří několik turbínových ventilátorů, které lze plynule regulovat z kabiny. Turbíny zaručují konstantní a rovnoměrně rozdělený tlak vzduchu, a to i při různém zatížení sít. Čisticí kapacita se efektivně zvyšuje. Elektrické nastavení sít. I elektrické nastavení sít lze pohodlně ovládat z kabiny. Jednoduché a pohodlné Odpadá obtížné sestupování Okamžitá kontrola úspěchu Stupňovitá deska. Na stupňovité desce probíhá předběžné dělení na zrno (dole), plevy a krátkou slámu (nahoře). Horní síto je tudíž odlehčeno a kapacita čistění zvýšena. Posklizňová údržba stupňovité desky je snadná - šest (LEXION ) resp. čtyři (LEXION 630/620) jednotlivé plastové prvky je možné snadno vytáhnout dopředu. Elektrické přestavení sít Dělená, dopředu výsuvná stupňovitá deska 44

45 Více čistoty. Pro oslňující výsledky. Čisticí ústrojí 3-D. Dynamické vyrovnávání svahu pomocí aktivního ovládání horního síta Plná stabilita výkonu na bočních svazích s až 20% sklonem Nevyžaduje žádnou údržbu, odolný proti opotřebení Rychlá a jednoduchá dodatečná montáž Společně s AUTO CONTOUR ideální "svahový balíček" Úhrabky a GRAINMETER. Z množství a složení úhrabků lze vyvozovat závěry o nejlepším možném seřízení stroje. Kabina umožňuje řidiči přímý výhled ze sedadla na osvětlené úhrabky. Dodatečně k zobrazení stavu plnění (1) lze všechny modely LEXION navíc vybavit přístrojem GRAINMETER. Díky elektronickému záznamu o kvalitě úhrabků lze ze systému CEBIS také snadno zjistit podíl zrn v úhrabcích (2). S těmito údaji si řidič může samostatně optimalizovat nastavení stroje, aby plně vyčerpal možnosti výkonu sklízecí mlátičky LEXION. bez 3-D s 3-D go.claas.com/lexion600 cleaningsystem Čisticí ústrojí 45

46 Více zrna v zásobníku. Objem zásobníku zrna až l. Jestliže mláticí ústrojí, separace zbytkového zrna a čisticí ústrojí splní své úkoly, shromáždí se v automaticky ovládaném zásobníku zrno. S ještě větším objemem až l prokazuje LEXION svou velikost i v záležitosti ukládání sklizeného produktu, samozřejmě spolu s dalšími výhodami. Můžete si vybrat. U výrobní řady LEXION si můžete objem zásobníku zrna zvolit zcela dle Vaší potřeby: Model Výkon vyprazdňování (l/s) Objem zásobníku zrna (l) LEXION LEXION 670 MONTANA LEXION /10000 LEXION /9000 LEXION / LEXION 630 MONTANA 110/ LEXION / /8000 S PROFI CAM vše pod kontrolou. Všechny modely LEXION mohou být na konci výsypníkové roury zásobníku zrna vybaveny kamerou PROFI CAM. Díky umístění kamery na tomto místě, je možné na barevném monitoru v kabině sledovat hned tři procesy: Výsypník zásobníku zrna vyklopen: průběh překládání Výsypník zásobníku zrna sklopen: rozptýlení pořezané slámy Výsypník zásobníku zrna sklopen: zádní část stroje při jízdě vzad nebo jízdě po silnici Celkem mohou být na systém připojeny a na barevném monitoru v kabině zobrazovány až čtyři kamery. Při tomto výkonném horním vyprazdňování opustí zásobník zrna až 110 l sklizeného produktu za sekundu. PROFI CAM 46

47 Nově: Záďová kamera CEBIS. Záďová kamera, montována na zadním krytu separačního ústrojí, přenáší obraz přímo na obrazovku CEBIS. Dodatečná obrazovka v kabině není nutná. Zobrazení obrazu kamery v systému CEBIS probíhá automaticky, jakmile se multifunkční ovládací rukojeť, resp. CMOTION stroje LEXION pohne vzad (1). Alternativně je možné vyvolat obraz kamery také přes tlačítko DIRECT ACCESS (2). Záďová kamera Zásobník zrna PROFI CAM Záďová kamera 47

48 Komfortní kontrola sklízených plodin. Velké okno v zadní stěně kabiny zajišťuje pohodlnou vizuální kontrolu sklízeného produktu. Pro práci za tmy je vnitřní prostor zásobníku zrna osvětlen. Kontrolní otvor umožňuje stálý přístup pro ruční odběr vzorků plodin. Odměrná nádoba, která je uložena v kontrolním otvoru, slouží současně jako kalibrační nádoba pro zjištění hektolitrové hmotnosti. QUANTIMETER měří a kontroluje. Důležitými funkcemi přístroje QUANTIMETER je měření průchodu, vlhkosti a zobrazování dat v systému CEBIS. Měření průchodu se provádí v závislosti na plodině. Obsah vlhkosti sklizeného produktu se kontroluje průběžně a podle potřeby lze hodnoty zobrazit. Při měření objemu v elevátoru zrna zaznamená světelná závora naplnění jednotlivých lopatek. Za pomoci korekčních faktorů, které mj. zahrnují i podélný a boční sklon stroje, lze přístrojem QUANTIMETER zjistit automaticky přesné množství sklizeného produktu. Přes CLAAS TELEMATICS jsou všechna data k dispozici v reálném čase nebo je možné je pohodlně vytisknout tiskárnou systému CEBIS. Ve spojení s přístrojem QUANTIMETER je standardem automatické napínání řetězu elevátoru. Pohodlný odběr vzorků Tisk relevantních dat přímo v kabině 48

49 Lepší výhled na další sklizeň. Efektivní radiální rozhazovač. Perfektní rozhazování kvalitní slámy zaručuje radiální rozhazovač se dvěma rozhazovacími rotory otáčejícími se vzájemně v protisměru. Směs řezanky a plev se zachytí v pohybu, ještě se zrychlí a rovnoměrně se rozhodí na celou pracovní šířku. Řízený pohyb vnitřního a vnějšího vodicího plechu zaručuje optimální kvalitu rozhozu. Rychle schnoucí dlouhá stébla slámy. Díky šetrnému postupu při mlácení i zbytkové separaci zůstává plně zachována struktura slámy: ideální pro velmi kvalitní podestýlku. Jestliže vypneme řezačku, bude se sláma ukládat volně ve vrstvách. Takto rychle vyschne a lze ji snadno lisovat do pevných balíků. LEXION tedy provádí efektivní rozhazování slámy s minimální vynaloženou silou, a to i za tak nevýhodných podmínek, jako je mimořádně velké množství slámy, silný boční vítr nebo práce ve svahu. Šířku rozhozu lze v systému CEBIS nastavit celkově i pro každou stranu. 1 Rozhazovací rotory 2 Lopatky 3 Tok řezanky 4 Vnější usměrňovací plech 5 Vnitřní usměrňovací plech Řezačku lze stisknutím tlačítka elektrohydraulicky přestavit na dlouhou slámu. go.claas.com/ lexion600specialcut Měřič výnosů QUANTIMETER Radiální rozhazovač SPECIAL CUT II 49

50 Větší odlehčení. Nově: Automatické přizpůsobení směru odhozu. Všechny modely LEXION s radiálním rozhazovačem mohou být vybaveny dvěma senzory pro automatické přizpůsobení směru odhozu řezanky. Senzory se nacházejí vlevo a pravo na ramenech osvětlení stroje. Přes systém CEBIS může řidič pohodlně nastavit citlivost senzorů. Nově: Automatické vyrovnávání bočního větru. Boční vítr ovlivňuje směr odhozu řezanky. Výsledkem je nerovnoměrné rozhazování slámy a řezanky podél hrany, což může ovlivňovat tok materiálu v žacím ústrojí (A). Protiopatření: senzory na zadní části stroje zachycují intenzitu bočního větru a vyrovnávají směr odhozu toku materiálu. Výhody: automatické, rovnoměrné rozdělení řezanky a zároveň menší zatížení pozornosti řidiče (B). Nově: Automatické přizpůsobení směru odhozu při práci ve svahu. Senzory v zadní části stroje se při jízdě ve svahu pohybují díky přirozené síle zemské přitažlivosti vždy ve svislé poloze. Automatické přizpůsobení směru odhozu umožňuje také při jízdě ve svahu rovnoměrné rozložení celé pracovní šířky (D). Díky automatickému přizpůsobení směru odhozu je tak při jízdě ve svahu řidičova pozornost méně zatěžována. go.claas.com/ lexionadjustment Nastavení přes systém CEBIS 50

51 Rovnoměrné rozhazování plev. Krátká řezanka a plevy přicházejí ze sítové skříně k metači plev nebo k ventilátoru. Metač plev má hydraulický pohon a rozhazuje produkt vycházející ze sítové skříně rovnoměrně za stroj. Regulačním ventilem lze individuálně nastavit otáčky a tím i šířku rozptylu. Rozdělovací ventilátor Ventilátor plev nabízí o další rozhodující výhodu víc. Přebírá materiál a přepravuje ho přímo k radiálnímu rozhazovači. Směs plev a krátké řezanky, která může tvořit až 25 % celkového průchodu, se tak aktivně rozhazuje a rozptyluje po celé pracovní šířce. CLAAS manipulace se slámou - SPECIAL CUT II. Sláma z vytřásadel přichází přímo do řezačky, jejíž intenzitu lze přizpůsobit konkrétním podmínkám. Až 88 oboustranně broušených nožů uspořádaných těsně vedle sebe, jedno příčné ostří a protiostří zaručují krátkou řezanku. Pro další optimalizací řezání a rozhazování slámy je LEXION navíc vybaven výkyvným třecím prvkem. Řezanka se poté přivádí k radiálnímu rozhazovači. 1 Přestavitelné třecí dno 2 Hřídel rotoru 3 Nůž 4 Třecí lišta 5 Přestavitelná třecí deska 6 Přestavitelné protiostří Manuální nastavení směru a šířky rozhazování v systému CEBIS Manipulace se slámou Přizpůsobení směru odhozu. 51

52 Zavázán dobrým výsledkům. CLAAS POWER SYSTEMS (CPS). Optimální pohon pro maximální výkon: CPS. Vývoj strojů u firmy CLAAS je charakterizován neustálým úsilím o co největší účinnost, spolehlivost a maximální hospodárnost. To platí samozřejmě pro všechny komponenty sklízecí mlátičky CLAAS. Rozhodující význam má přitom hnací systém. A k němu patří více, než jen silný motor. Pod názvem CLAAS POWER SYSTEMS kombinuje CLAAS ty nejlepší komponenty do jednoho hnacího systému, který si hledá sobě rovné. Maximální výkon vždy tam, kde je zapotřebí. Ideálně přizpůsobený pracovnímu systému, s úsporou paliva, s rychlou návratností. Ve stroji LEXION se tento nárok potvrzuje: zkušenosti ze 75 let vývoje sklízecích mlátiček a 15 let vývoje strojů LEXION daly vzniknout tomu nejlepšímu hnacímu systému, jaký byl kdy u firmy CLAAS vyvinut. Pro nejlepší pracovní výsledky.

53 Více technologických zvláštností a jedinečných rafinovaných možností: pro vyšší spolehlivost i v extrémních podmínkách. LEXION je připraven. CLAAS POWER SYSTEMS

54 Moderní vysoce výkonné motory. Vynikající působení síly při nízké spotřebě zajistí vysoce výkonné motory Caterpillar se vstřikovacím systémem Common Rail. Tlak, délka a okamžik vstřikování závisí zcela na otáčkách a jsou ovládány elektronickou řídící jednotkou. To propůjčuje stroji LEXION dostatek síly k tomu, aby suverénně zvládal dlouhodobé nasazení i za obtížných sklizňových podmínek. Motor CAT C 9.3 o objemu 9,3 l Emisní norma Stage IIIB (Tier 4i) Optimalizovaný proces spalování Vylepšené provozní vlastnosti motoru Nízká spotřeba paliva Optimální přenos výkonu Objem palivové nádrže až 800 l Testováno v CLAAS POWER SYSTEMS Palivová nádrž: až 800 l kapacity 54
