1 Příloha č. 1 zadávací dokumentace Technická specifikace Technická specifikace Veřejná zakázka malého rozsahu Zadávací řízení organizované ve smyslu 6 a 12 odst. 3 zákona 137/2006 Sb., o veřejných zakázkách v platném znění a podle podmínek Závazných postupů pro zadávání zakázek spolufinancovaných ze zdrojů EU, nespadajících pod aplikaci zákona č. 137/2006 sb., o veřejných zakázkách, v programovém období Název: Modernizace učeben v ZŠ Novosedly nad Nežárkou Projekt Zlepšení kvality výuky v rámci venkovského regionu ZŠ Novosedly nad Nežárkou je podpořen z ERDF v rámci ROP NUTS II Jihozápad. Registrační číslo projektu: CZ.1.14/2.4.00/ Základní identifikační údaje ZADAVATEL Název: Sídlo: IČ: Osoba oprávněná jednat jménem zadavatele: Kontaktní osoba: Tel.: UCHAZEČ Název: Sídlo: IČ: DIČ: Bankovní spojení: Osoba oprávněná jednat jménem zadavatele: Kontaktní osoba: Tel./fax: Obec Novosedly nad Nežárkou č. p. 182, Novosedly nad Nežárkou Mgr. Filip Mencl, starosta obce Mgr. Filip Mencl, starosta obce ou@novosedly.cz

2 I. Část informační technologie 1. PC učebna a. Server Počet: 1 ks nový stroj specifikace minimální požadavky zadavatele: Micro ATX Tower : 4 jádra, minimální frekvence 3,1GHz, minimálně 7042 bodů PassMark / / minimálně 16GB DDR3 2ks rozhraní SATA, minimálně 1TB, konfigurace RAID1 Optická mechanika DVD-RW integrovaný 1Gb dvouportový adaptér Vstupní a výstupní porty min. 4x USB 2.0, min. 2x USB 3.0, 1x D-sub, 1x RS232 Klávesnice CZ s numerickou částí, tj. plná klávesnice, USB Záložní zdroj k serveru provedení: tower, topologie: line-interaktivní, min. zdánlivý výkon 1500 VA stávajícím operačním systémem školy, škola používá MS Windows, k serveru bude připojeno celkem 18 PC Instalace operačního systému na server, nastavení serveru do školní počítačové sítě. Záruka na server: minimálně 3 roky s opravou u zákazníka do druhého dne od nahlášení závady Rozšíření počítačové sítě PC učebna, učebna 1, učebna č.2, jazyková učebna. Předmětem řešení VŘ je dodávka a instalace rozšíření strukturované sítě ve výše jmenovaném objektu pomocí strukturované kabeláže kategorie 5. V objektu bude instalován hvězdicový rozvod k jednotlivým zásuvkám, které budou umístěny ve stěnách v instalačních krabicích. Do každé zásuvky, dvouzásuvky budou přivedeny dva samostatné kabely požadovaných parametrů. Všechny zásuvky budou připojeny stejným vodičem a stejným zapojením, což umožňuje připojit na jednu zásuvku různá zařízení, počítače, telefonní přístroje a kamery pomocí datových šňůr. Zakončení strukturované kabeláže bude v datových rozvaděčích na patch panelech konektory RJ45 cat 5. Hlavní datový rozvaděč je umístěn v ředitelně. Datové rozvody budou instalovány v instalačních trubkách pod omítkou ve stěnách, nebo v lištách po povrchu stěn.

3 Jednotlivé umístění zásuvek je nutno přizpůsobit potřebám školy, podle rozmístění nábytku, externích zařízení atd.. Instalace rozvodů bude provedena dle obecně platných zásad pro pokládku SLP vedení s odstupy od vyšší napěťové hladiny dle ČSN a ČSN vzdálenost 6 cm při souběhu do 5m - vzdálenost 20 cm při souběhu nad 5m - vzdálenost 1 cm při křižování Veškeré prostupy přes stavební konstrukce (mezi požárními úseky) je nutno utěsnit. Po ukončení instalace dodavatelská firma provede proměření strukturované kabeláže certifikovaným měřicím přístrojem a vyhotoví měřící protokol. b. PC učitel Počet: 1 ks nový stroj specifikace minimální požadavky zadavatele: Midi Tower 2 jádra, minimální frekvence 3,6 GHz, minimálně 4998 bodů PassMark / / minimálně 4GB DDR3 minimálně 500GB Grafická karta Zvuková karta Optická mechanika DVDRW/RAM Rozšíření portů : 1x paralelní port integrovaná síťová karta 10/100/1000, RJ-45 Vstupní a výstupní porty min. 2x USB 2.0, min. 2x USB 3.0, 1x D-sub, 1x DVI, 3 x audio jack (Line In, Line Out, Mic In), interní čtečka paměťových karet Klávesnice CZ s numerickou částí, tj. plná klávesnice, USB stávajícím operačním systémem školy, škola používá MS Windows Instalace operačního systému na PC, nastavení PC do školní počítačové sítě Záruka minimálně 3 roky

4 c. Monitor učitel Počet: 1 ks Nové zařízení specifikace minimální požadavky zadavatele: Typ obrazovky: TN+Film Podsvícení: LED Úhlopříčka [palce]: 24 přesně Rozlišení: Minimální 1920 x 1080 Poměr stran: 16:9 Jas [cd/m2]: Min. 250 Záruka 3 roky d. Notebook učitel Počet: 1 ks nový stroj specifikace minimální požadavky zadavatele: Kompaktní provedení 2 jádra, minimální frekvence 1,7 GHz, minimálně 2487 bodů PassMark / / minimálně 4 GB DDR3 minimálně 500 GB Grafická karta Zvuková karta Optická mechanika DVDRW/RAM Displej velikost: 15.6 minimálně Numerická klávesnice ANO, integrovaná integrovaná síťová karta 10/100/1000, RJ-45 Bezdrátová komunikace: WiFi a/g/n + BT Vstupní a výstupní porty min. 2x USB 2.0, min. 1x USB 3.0, HDMI, VGA, 1x jack audio out Webová kamera integrovaná stávajícím operačním systémem školy, škola používá MS Windows Instalace operačního systému na PC, nastavení PC do školní počítačové sítě Záruka minimálně 3 roky

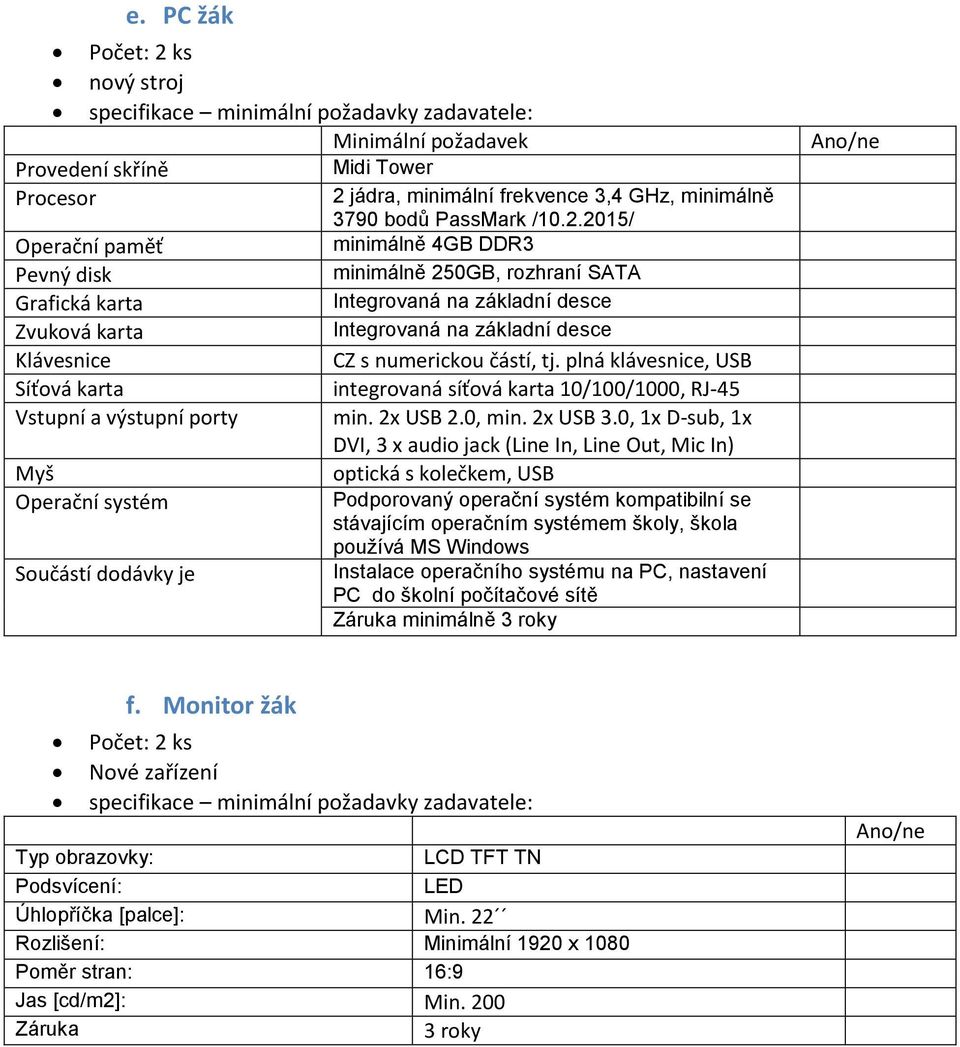

5 e. PC žák Počet: 2 ks nový stroj specifikace minimální požadavky zadavatele: Midi Tower 2 jádra, minimální frekvence 3,4 GHz, minimálně 3790 bodů PassMark / / minimálně 4GB DDR3 minimálně 250GB, rozhraní SATA Grafická karta Zvuková karta Klávesnice CZ s numerickou částí, tj. plná klávesnice, USB integrovaná síťová karta 10/100/1000, RJ-45 Vstupní a výstupní porty min. 2x USB 2.0, min. 2x USB 3.0, 1x D-sub, 1x DVI, 3 x audio jack (Line In, Line Out, Mic In) stávajícím operačním systémem školy, škola používá MS Windows Instalace operačního systému na PC, nastavení PC do školní počítačové sítě Záruka minimálně 3 roky f. Monitor žák Počet: 2 ks Nové zařízení specifikace minimální požadavky zadavatele: Typ obrazovky: LCD TFT TN Podsvícení: LED Úhlopříčka [palce]: Min. 22 Rozlišení: Minimální 1920 x 1080 Poměr stran: 16:9 Jas [cd/m2]: Min. 200 Záruka 3 roky

6 g. Sluchátka Počet: 6 ks Nové zařízení specifikace minimální požadavky zadavatele: Konstrukce: Uzavřená Skládání: Pevné Odolnější (robustnější) provedení: ANO Citlivost mikrofonu 60 db +- 4 db Citlivost sluchátek 112 db +- 4 db Ovladač hlasitosti ANO Záruka 3 roky 2. Kmenová učebna č. 1 a. PC žák Počet: 6 ks nový stroj specifikace minimální požadavky zadavatele: Midi Tower 2 jádra, minimální frekvence 3,4 GHz, minimálně 3790 bodů PassMark / / minimálně 4GB DDR3 minimálně 250GB, rozhraní SATA Grafická karta Zvuková karta Klávesnice CZ s numerickou částí, tj. plná klávesnice, USB integrovaná síťová karta 10/100/1000, RJ-45 Vstupní a výstupní porty min. 2x USB 2.0, min. 2x USB 3.0, 1x D-sub, 1x DVI, 3 x audio jack (Line In, Line Out, Mic In) stávajícím operačním systémem škola, škola používá MS Windows Instalace operačního systému na PC, nastavení PC do školní počítačové sítě Záruka minimálně 3 roky

7 b. Monitor žák Počet: 6 ks Nové zařízení specifikace minimální požadavky zadavatele: Typ obrazovky: LCD TFT TN Podsvícení: LED Úhlopříčka [palce]: Min. 21,5 Rozlišení: Minimální 1920 x 1080 Poměr stran: 16:9 Jas [cd/m2]: Min. 200 Záruka 3 roky c. Notebook učitel Počet: 1 ks nový stroj specifikace minimální požadavky zadavatele: Kompaktní provedení 2 jádra, minimální frekvence 1,7 GHz, minimálně 2487 bodů PassMark / / minimálně 4 GB DDR3 minimálně 500 GB Grafická karta Zvuková karta Optická mechanika DVDRW/RAM Displej velikost: 15.6 minimálně Numerická klávesnice ANO, integrovaná integrovaná síťová karta 10/100/1000, RJ-45 Bezdrátová komunikace: WiFi a/g/n + BT Vstupní a výstupní porty min. 2x USB 2.0, min. 1x USB 3.0, HDMI, VGA, 1x jack audio out Webová kamera integrovaná stávajícím operačním systémem školy, škola používá MS Windows Instalace operačního systému na PC, nastavení PC do školní počítačové sítě Záruka minimálně 3 roky

8 d. Externí pevný disk Počet: 1 ks Nové zařízení specifikace minimální požadavky zadavatele: Kapacita Minimálně 1TB Připojení USB 3.0 Nevyžaduje napájení přes USB rozhraní externí napájení e. Externí DVD mechanika Počet: 1 ks Nové zařízení specifikace minimální požadavky zadavatele: Minimální funkce DVD±R 8x, DVD+R9 6x, DVD-R DL 6x, DVD+RW 8x, DVD-RW Připojení USB 3.0 Nevyžaduje napájení přes USB rozhraní externí napájení f. Multifunkční tiskárna Počet: 1 ks Nové zařízení specifikace minimální požadavky zadavatele: Typ tiskárny: Formát tiskárny: A4 Rozhraní: Automatický podavač dokumentů Oboustranný tisk Rychlost tisku, kopírování: Dodávka včetně plnohodnotných tonerů Laserová, monochromatická kopírka, skener A6 A3 LAN, USB Ano Ano, automatický oboustranný tisk minimálně 25 str./min ANO (100 % náplň) Instalace tiskárny, nastavení tiskárny do školní počítačové sítě Záruka minimálně 5 let

9 3. Kmenová učebna č. 2 a. PC žák Počet: 6 ks nový stroj specifikace minimální požadavky zadavatele: Midi Tower 2 jádra, minimální frekvence 3,4 GHz, minimálně 3790 bodů PassMark / / minimálně 4GB DDR3 minimálně 250GB, rozhraní SATA Grafická karta Zvuková karta Klávesnice CZ s numerickou částí, tj. plná klávesnice, USB integrovaná síťová karta 10/100/1000, RJ-45 Vstupní a výstupní porty min. 2x USB 2.0, min. 2x USB 3.0, 1x jack audio out stávajícím operačním systémem školy, škola používá MS Windows Instalace operačního systému na PC, nastavení PC do školní počítačové sítě Záruka minimálně 3 roky b. Monitor žák Počet: 6 ks Nové zařízení specifikace minimální požadavky zadavatele: Typ obrazovky: LCD TFT TN Podsvícení: ED Úhlopříčka [palce]: Min. 22 Rozlišení: Minimální 1920 x 1080 Poměr stran: 16:9 Jas [cd/m2]: Min. 200 Záruka 3 roky

10 c. Notebook učitel Počet: 1 ks nový stroj specifikace minimální požadavky zadavatele: Kompaktní provedení 2 jádra, minimální frekvence 1,7 GHz, minimálně 2487 bodů PassMark / / minimálně 4 GB DDR3 minimálně 500 GB Grafická karta Zvuková karta Optická mechanika DVDRW/RAM Displej velikost: 15.6 minimálně Numerická klávesnice ANO, integrovaná integrovaná síťová karta 10/100/1000, RJ-45 Bezdrátová komunikace: WiFi a/g/n + BT Vstupní a výstupní porty min. 2x USB 2.0, min. 1x USB 3.0, HDMI, VGA, 1x jack audio out Webová kamera integrovaná stávajícím operačním systémem školy, škola používá MS Windows Instalace operačního systému na PC, nastavení PC do školní počítačové sítě Záruka minimálně 3 roky

11 4. Software Kancelářský software - textový editor (balík) - tabulkový editor - nástroj na tvorbu prezentací - databázový systém - výrobcem podporovaná a aktualizovaná verze - použití na OS MS Windows Min. počet licencí 18 počítačů, školní edice Antivirus PC Minimálně na tři roky s plným servisem (18 počítačů) Antivirus server Minimálně na tři roky s plným servisem, vzdálená správa Výukový software (školní síťová multilicence) Veškerý níže uvedený výukový software musí být: 1) dodán na CD-ROM, 2) určen pro I. stupeň základní školy, 3) musí nabízet interaktivní cvičení a úlohy, 4) může být dodán jako soubor více produktů splňujících v souhrnu požadovaný obsah, 5) dodán jako školní síťová multilicence pro min. 10 počítačů Geometrie - zaměřené na rozpoznávání základních geometrických tvarů a těles, rozlišování různých typů čar a křivek, znázorňování bodů a úseček, vzájemnou polohu bodů, polopřímek, přímek a kružnic, určování jejich průsečíků, měření poloměru nebo průměru kružnic, hledání průniku geom. útvarů, rozlišování jednotlivých druhů trojúhelníků Matematika - celá čísla, záporná čísla, desetinná čísla, zlomky, slovní úlohy, Český jazyk učebnice Český jazyk praktická cvičení - procvičování a zdokonalování pravopisných znalostí žáka, vyjmenovaná slova Anglický jazyk učebnice Anglický jazyk praktická cvičení, konverzace Přírodopis - rostliny, živočichové, houby, nerosty a horniny, biotopy: lesy, louky a pastviny, pole a meze, vody, horniny a nerosty. Vlastivěda zeměpisné a dějepisné znalosti o České republice v rozsahu prvouky na 1.

12 stupni ZŠ Zeměpis Svět - v rozsahu prvouky na 1. stupni ZŠ

13 II. Část nábytek a vybavení 1. PC Stoly Počet: 2 ks Nové zařízení specifikace minimální požadavky zadavatele: Rozměry a provedení desky stolu: Laminovaná deska se zvýšenou odolností tloušťky MIN. 18 mm, ABS - hrana 2 mm, rozměr plátu min x 450 mm, výška desky min. 730 mm 2 x police na klávesnici 2 x PC BOX Stolové pláty barevné provedení: buk přírodní Kostra stolu: Dvojitá centrální noha se skládacím mechanizmem. Ve složeném stavu možno skladovat/stohovat Provedení kostry: kovové provedení s povrchovou úpravou Povrch hygienicky nezávadný při styku s potravinami Vysoká mechanická odolnost podle DIN Vhodné pro vnitřní použití 2. Židle žákovská Počet: 4 ks Nové zařízení specifikace minimální požadavky zadavatele: Sedák a opěrák materiál a provedení: tvarovaná buková překližka Sedák a opěrák barevné provedení: buk přírodní Kostra židle se skládacím mechanizmem: Ve složeném stavu možno skladovat/stohovat Velikost židle: možnost regulace velikosti 3 4.

14 3. Pracoviště učitele Počet: 1 ks Nové zařízení specifikace minimální požadavky zadavatele: Rozměry: viz projektová dokumentace Provedení desky stolů: Laminovaná deska se zvýšenou odolností tloušťky 18 mm, ABS - hrana 2 mm, rozměr plátu min x 700 mm, výška desky min. 730 mm Stolové pláty barevné provedení: buk přírodní Učitelská židle: 1ks židle kovová konstrukce z trubky o prům. min. 25 mm. Polstrovaný sedák a opěrka. Povrch hygienicky nezávadný při styku s potravinami Vysoká mechanická odolnost podle DIN Vhodné pro vnitřní použití 4. Nábytkový systém Počet: 1 ks Nové zařízení specifikace minimální požadavky zadavatele: Rozměry a provedení: 1ks knihovnička: 1 polička v horní části regálu a 2 postranní poličky, rozměr. 76 x 72 x 86 cm 2ks zásuvková skříňka: celkem 8ks zásuvek ve dvou řadách, rozměr: 94 x 45 x 90 cm 1ks vysoká skříň: skříň je umístěna na kovových nožičkách, Skříň s dvířky a policí v horní a zásuvkami v dolní části. Police je rozměrově přizpůsobeny pro kancelářské pořadače, rozm. 94 x 45 x 189 cm 1ks vysoká skříň s dvířky: skříň je umístěna na kovových nožičkách, skříň s dvířky a policí v horní i spodní části. Police jsou rozměrově přizpůsobeny pro kancelářské pořadače, rozměr. 94 x 45 x 189 cm 2ks závěsná skříňka s dvířky: skříňka obsahuje 1 ks police uprostřed, rozměr. 94,2 x 35 x 40 cm 1ks policová skříňka: skříň je umístěna na kovových nožičkách, skříňka obsahuje 2 ks polic s regulovatelnou výškou. rozm. 94 x 45 x 90 cm 1ks vysoká skříň: skříň je umístěna na kovových nožičkách, skříň s dvířky a policí v horní a zásuvkami v dolní části. Police je rozměrově přizpůsobena pro kancelářské pořadače. rozm. 94 x 45 x 189 cm

15 1ks vysoká skříň s dvířky: skříň je umístěna na kovových nožičkách Skříně s dvířky a policí v horní i spodní části. Police jsou rozměrově přizpůsobeny pro kancelářské pořadače, rozměr. 94 x 45 x 189 cm 1ks zásuvková skříň: celkem 24ks zásuvek ve třech řadách, rozměr:. 140 x 45 x 90 cm 2ks závěsná skříňka s dvířky: skříňka obsahuje 1 ks police uprostřed, rozměr. 94,2 x 35 x 40 cm 2ks vysoká skříň s dřevěnými zásuvkami: spodní část 24 zásuvek ve třech řadách, horní část otevřená skříňka s 3ks polic, rozm. 89 x 41,5 x 203 cm podrobněji viz výkresová dokumentace, která je součástí specifikace zadání veřejné zakázky Materiálové provedení: dřevotřísková deska, přední čela dvířek a zásuvek z MDF desky Barevné provedení: v barvě břízy, doplněno barevnými prvky z MDF desky na přední čela zásuvek Povrch hygienicky nezávadný při styku s potravinami Vysoká mechanická odolnost podle DIN Vhodné pro vnitřní použití
