Instalace 2N Helios IP pro použití ve VoIP prostředí Centrex.

Transkript

1 Instalace 2N Helios IP pro použití ve VoIP prostředí Centrex. Typ zařízení: 2N Helios IP 91371xxxx Door entry solution Firmware: (boot loader ) Služba: Centrex

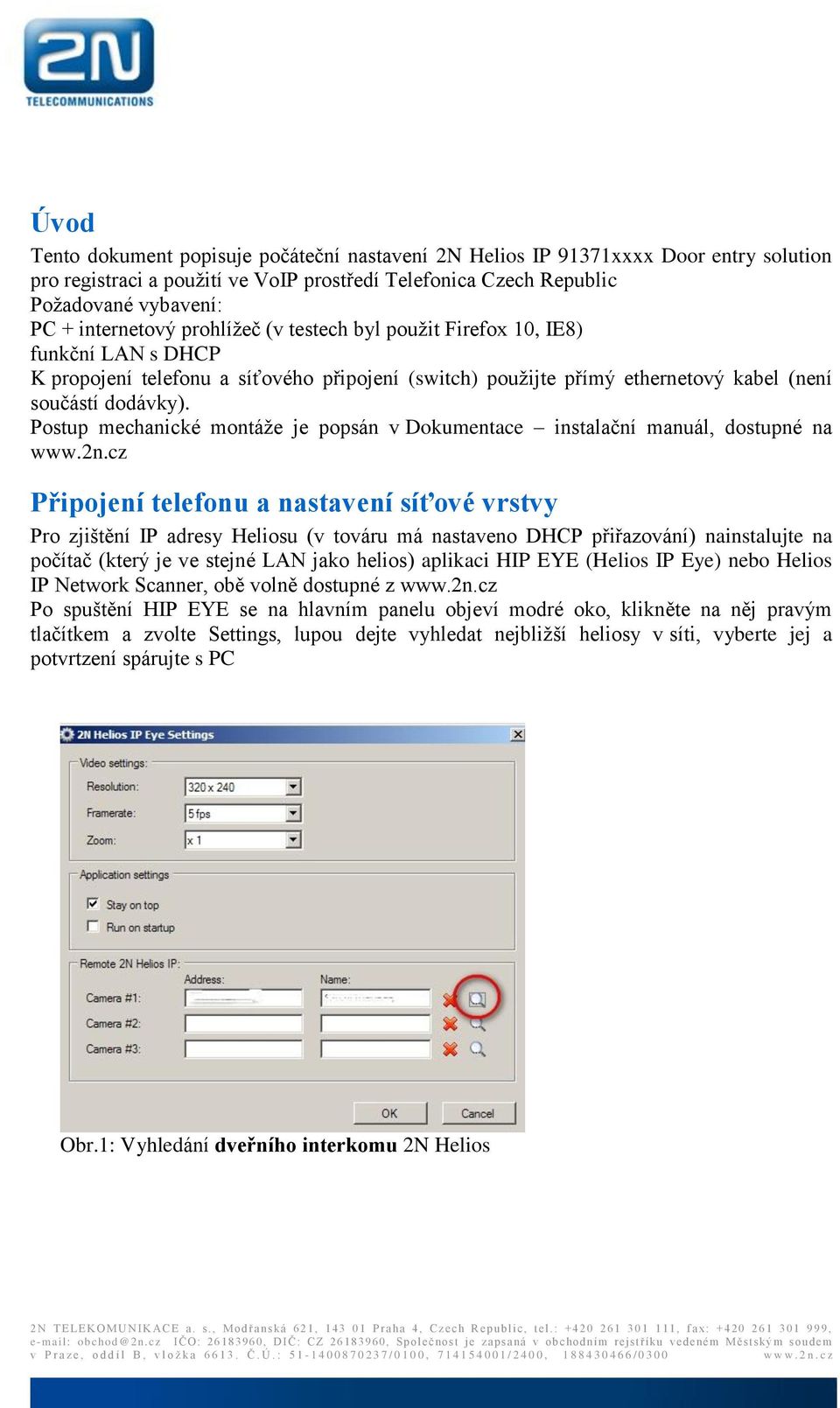

2 Úvod Tento dokument popisuje počáteční nastavení 2N Helios IP 91371xxxx Door entry solution pro registraci a použití ve VoIP prostředí Telefonica Czech Republic Požadované vybavení: PC + internetový prohlížeč (v testech byl použit Firefox 10, IE8) funkční LAN s DHCP K propojení telefonu a síťového připojení (switch) použijte přímý ethernetový kabel (není součástí dodávky). Postup mechanické montáže je popsán v Dokumentace instalační manuál, dostupné na Připojení telefonu a nastavení síťové vrstvy Pro zjištění IP adresy Heliosu (v továru má nastaveno DHCP přiřazování) nainstalujte na počítač (který je ve stejné LAN jako helios) aplikaci HIP EYE (Helios IP Eye) nebo Helios IP Network Scanner, obě volně dostupné z Po spuštění HIP EYE se na hlavním panelu objeví modré oko, klikněte na něj pravým tlačítkem a zvolte Settings, lupou dejte vyhledat nejbližší heliosy v síti, vyberte jej a potvrtzení spárujte s PC Obr.1: Vyhledání dveřního interkomu 2N Helios

3 Obr.2: Vybrání konkrétního dveřního interkomu v síti Druhá možnost kterak zjistit jeho IP adresu je sledováním pomocí aplikace Wireshark či aplikace Network Scanner. Nyní pokud známe IP adresu vrátníku, můžeme na něj přistoupit přes webový prohlížeč a uvidíme informační obrazovku (obr.3) Přihlašovací jméno: Heslo: Admin 2n Obr.3: Úvodní obrazovka

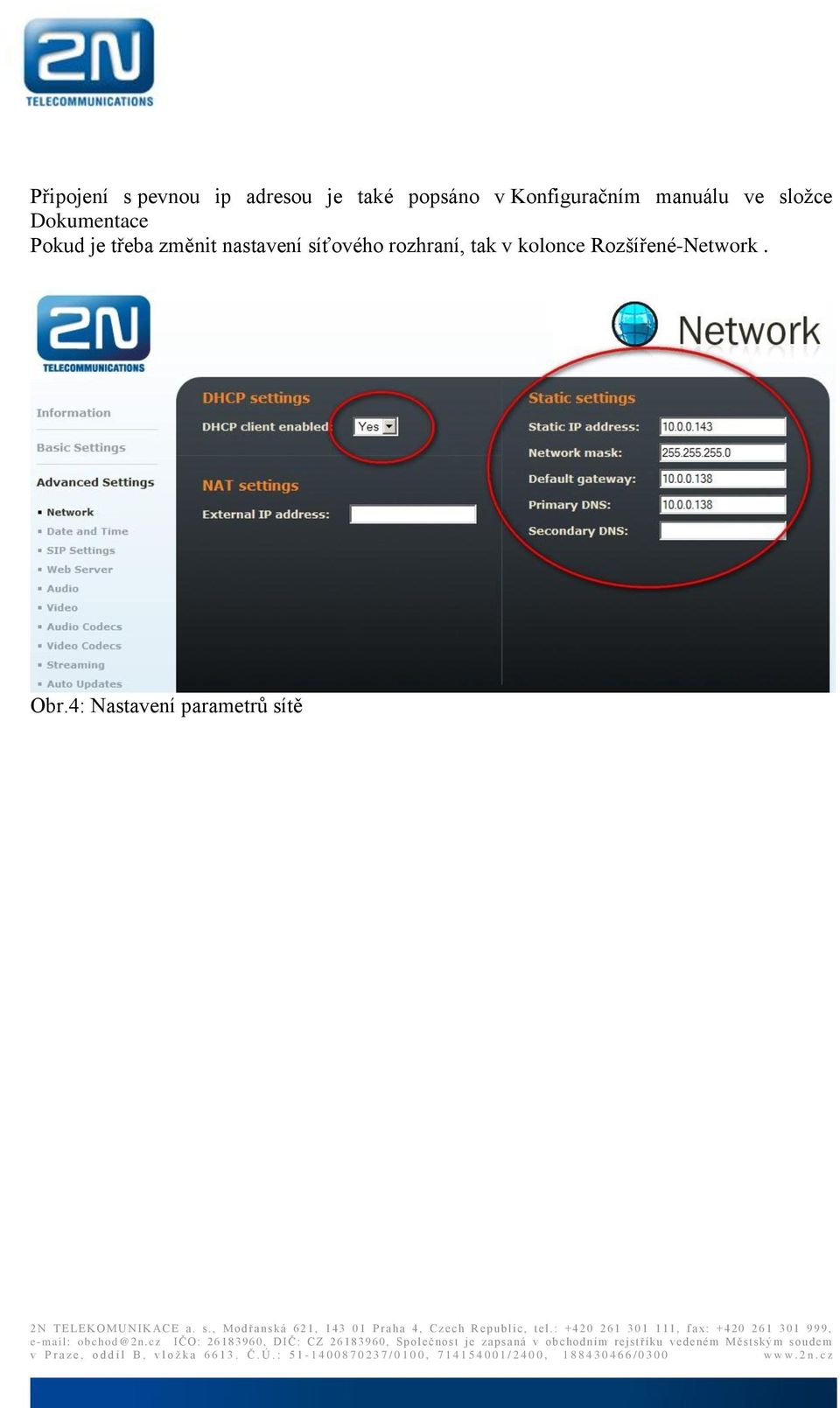

4 Připojení s pevnou ip adresou je také popsáno v Konfiguračním manuálu ve složce Dokumentace Pokud je třeba změnit nastavení síťového rozhraní, tak v kolonce Rozšířené-Network. Obr.4: Nastavení parametrů sítě

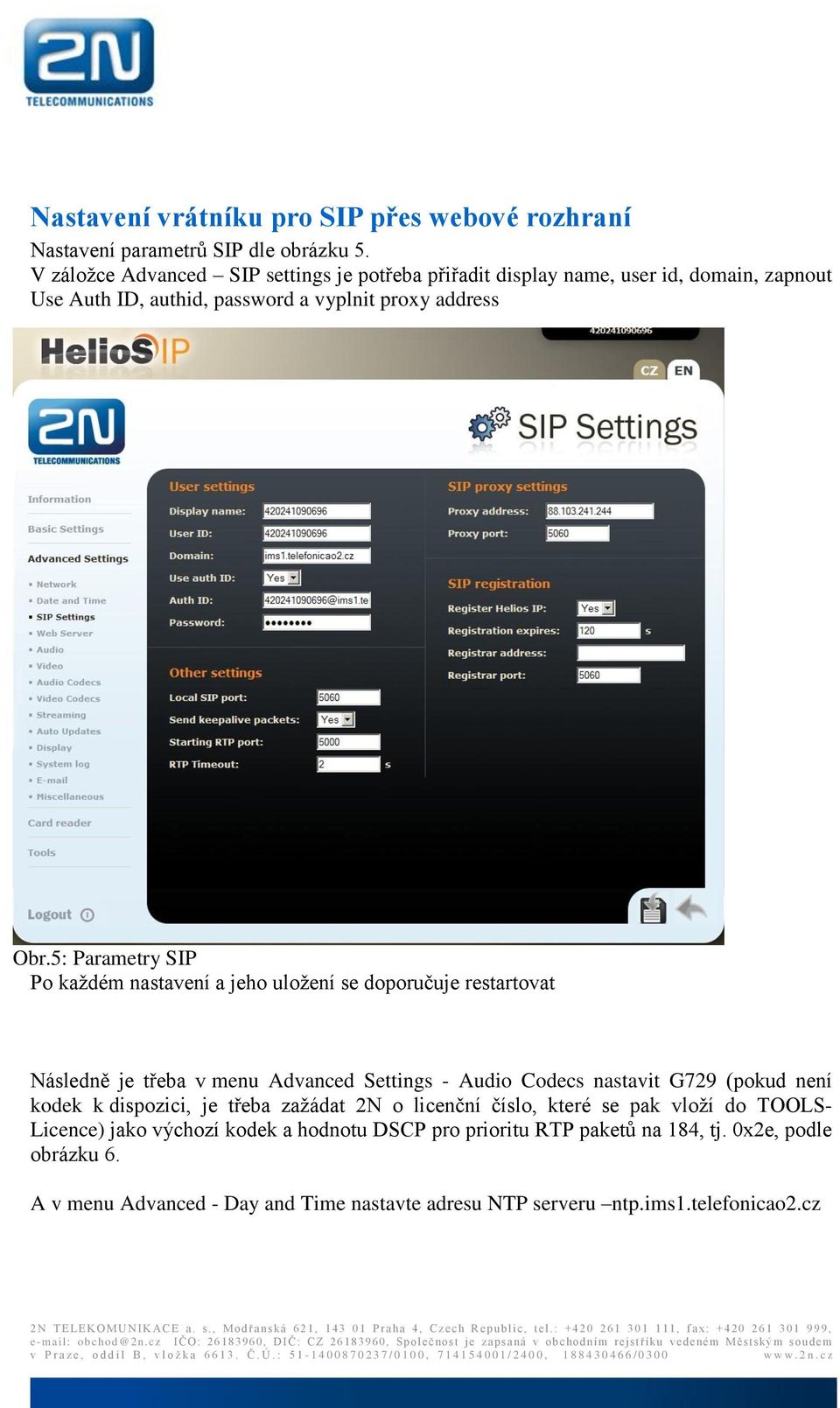

5 Nastavení vrátníku pro SIP přes webové rozhraní Nastavení parametrů SIP dle obrázku 5. V záložce Advanced SIP settings je potřeba přiřadit display name, user id, domain, zapnout Use Auth ID, authid, password a vyplnit proxy address Obr.5: Parametry SIP Po každém nastavení a jeho uložení se doporučuje restartovat Následně je třeba v menu Advanced Settings - Audio Codecs nastavit G729 (pokud není kodek k dispozici, je třeba zažádat 2N o licenční číslo, které se pak vloží do TOOLS- Licence) jako výchozí kodek a hodnotu DSCP pro prioritu RTP paketů na 184, tj. 0x2e, podle obrázku 6. A v menu Advanced - Day and Time nastavte adresu NTP serveru ntp.ims1.telefonicao2.cz

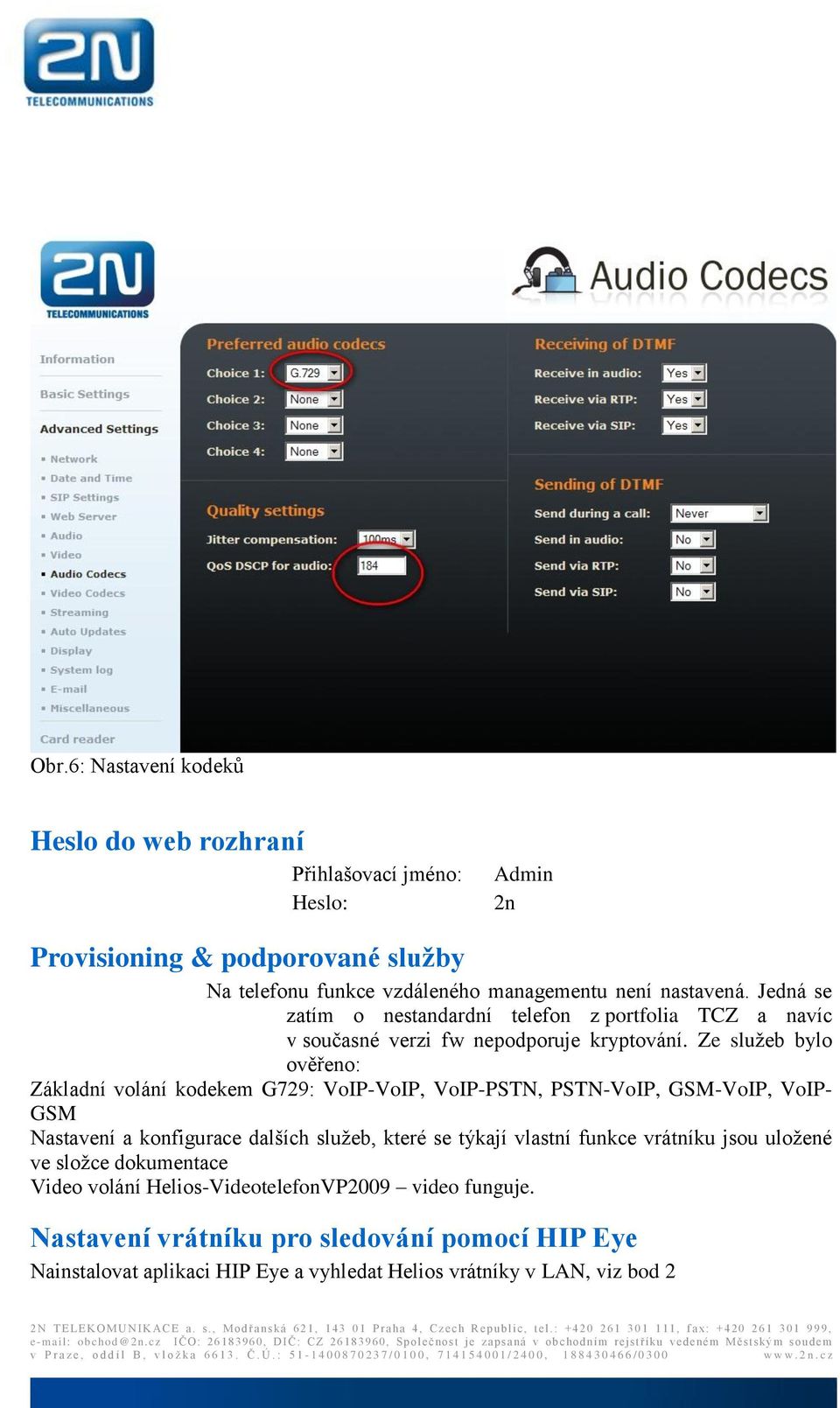

6 Obr.6: Nastavení kodeků Heslo do web rozhraní Přihlašovací jméno: Heslo: Admin 2n Provisioning & podporované služby Na telefonu funkce vzdáleného managementu není nastavená. Jedná se zatím o nestandardní telefon z portfolia TCZ a navíc v současné verzi fw nepodporuje kryptování. Ze služeb bylo ověřeno: Základní volání kodekem G729: VoIP-VoIP, VoIP-PSTN, PSTN-VoIP, GSM-VoIP, VoIP- GSM Nastavení a konfigurace dalších služeb, které se týkají vlastní funkce vrátníku jsou uložené ve složce dokumentace Video volání Helios-VideotelefonVP2009 video funguje. Nastavení vrátníku pro sledování pomocí HIP Eye Nainstalovat aplikaci HIP Eye a vyhledat Helios vrátníky v LAN, viz bod 2

7 Nastavit vrátník aby šlo skrze aplikaci odemykat a sledovat kamerku povolit http lock control (obr. 8), anonymous access JPEG video, a zaroveň povolit volat (Obr.7) V aplikaci je možno jen nastavit framerate, rozlišení, pozorovat obraz z kamery a odemykat dveře kameru lze taktéž sledovat ve webovém prohlížeči na adrese Heliosu, např.: funguje v Firefox Obr.7: Nastavení JPEG

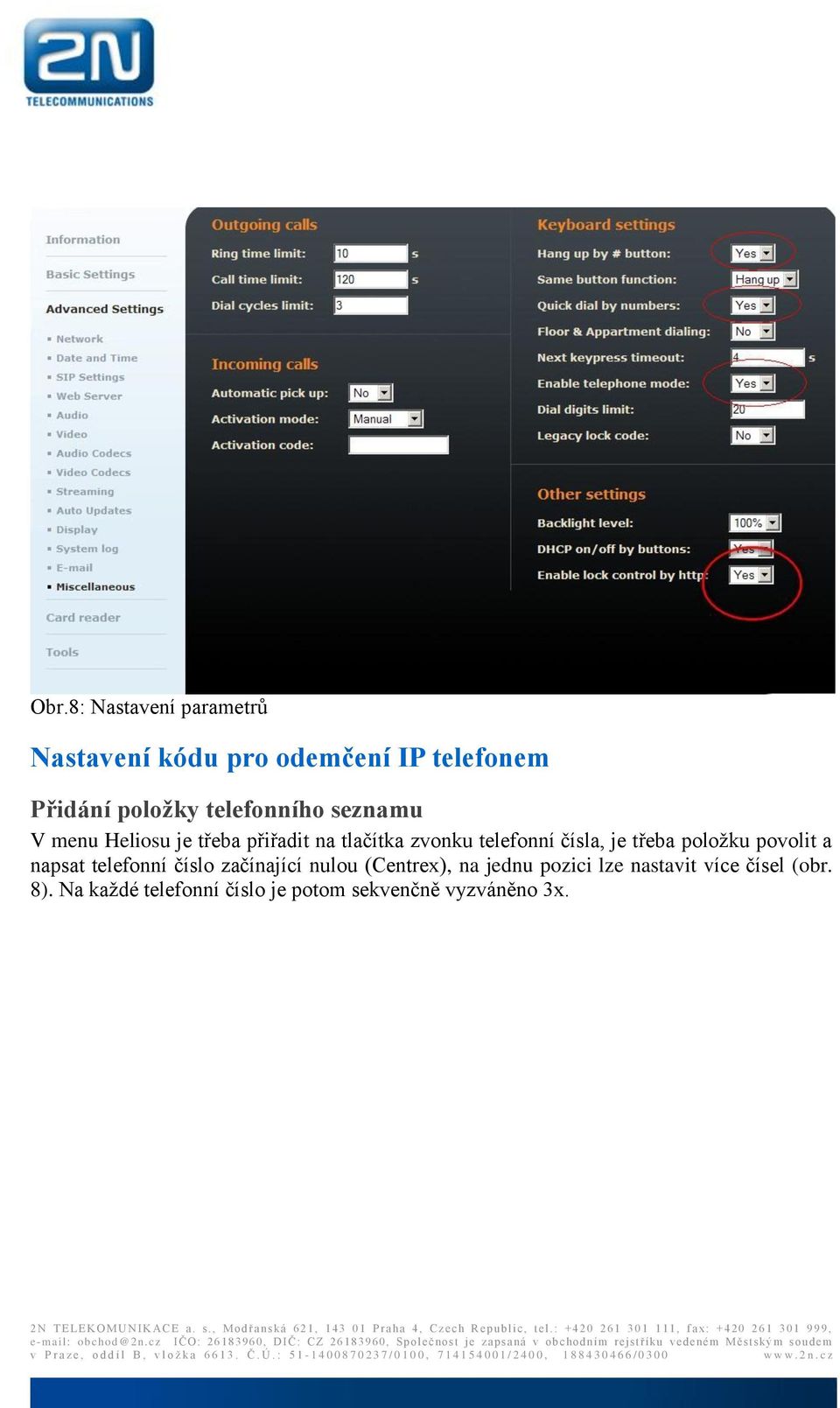

8 Obr.8: Nastavení parametrů Nastavení kódu pro odemčení IP telefonem Přidání položky telefonního seznamu V menu Heliosu je třeba přiřadit na tlačítka zvonku telefonní čísla, je třeba položku povolit a napsat telefonní číslo začínající nulou (Centrex), na jednu pozici lze nastavit více čísel (obr. 8). Na každé telefonní číslo je potom sekvenčně vyzváněno 3x.

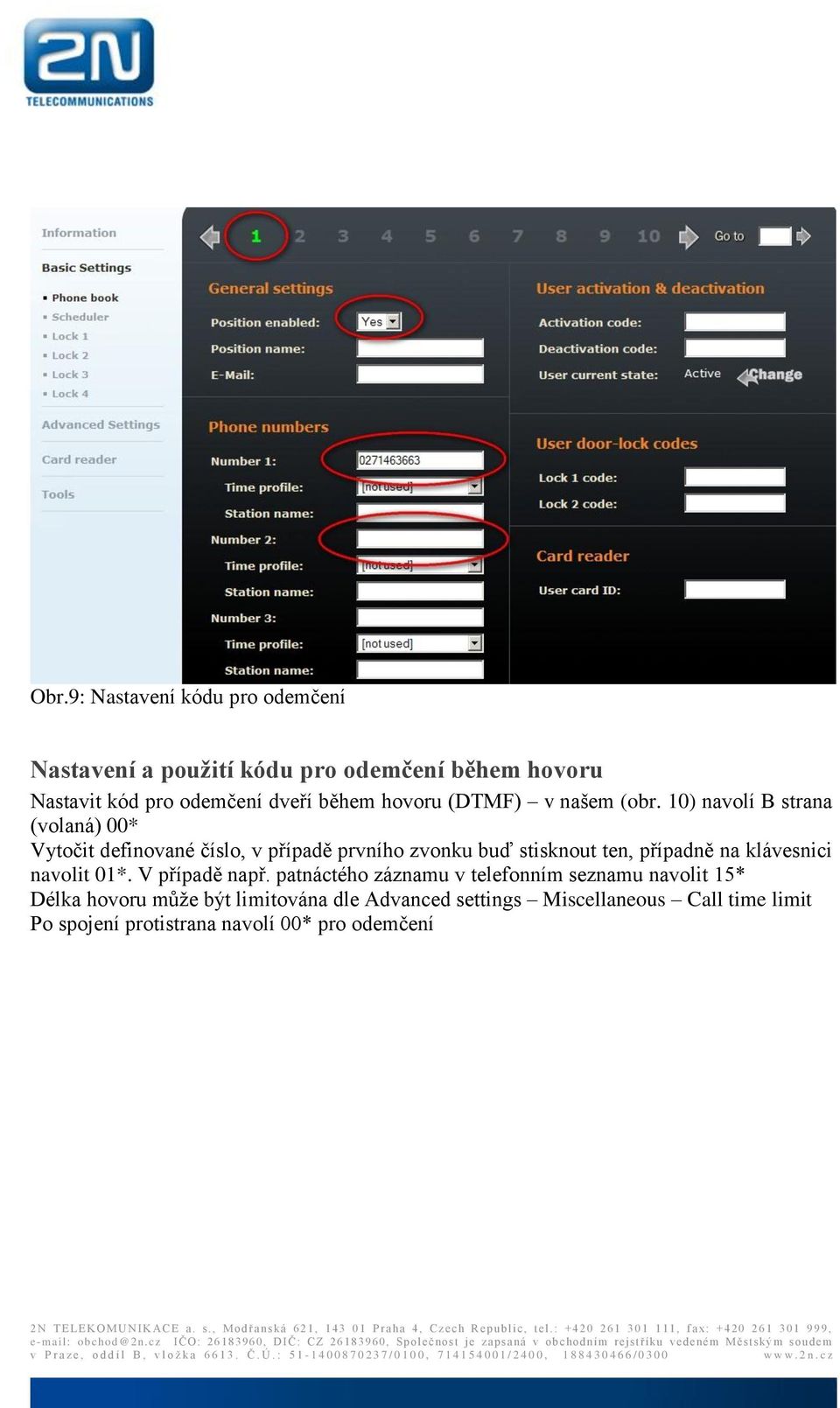

9 Obr.9: Nastavení kódu pro odemčení Nastavení a použití kódu pro odemčení během hovoru Nastavit kód pro odemčení dveří během hovoru (DTMF) v našem (obr. 10) navolí B strana (volaná) 00* Vytočit definované číslo, v případě prvního zvonku buď stisknout ten, případně na klávesnici navolit 01*. V případě např. patnáctého záznamu v telefonním seznamu navolit 15* Délka hovoru může být limitována dle Advanced settings Miscellaneous Call time limit Po spojení protistrana navolí 00* pro odemčení

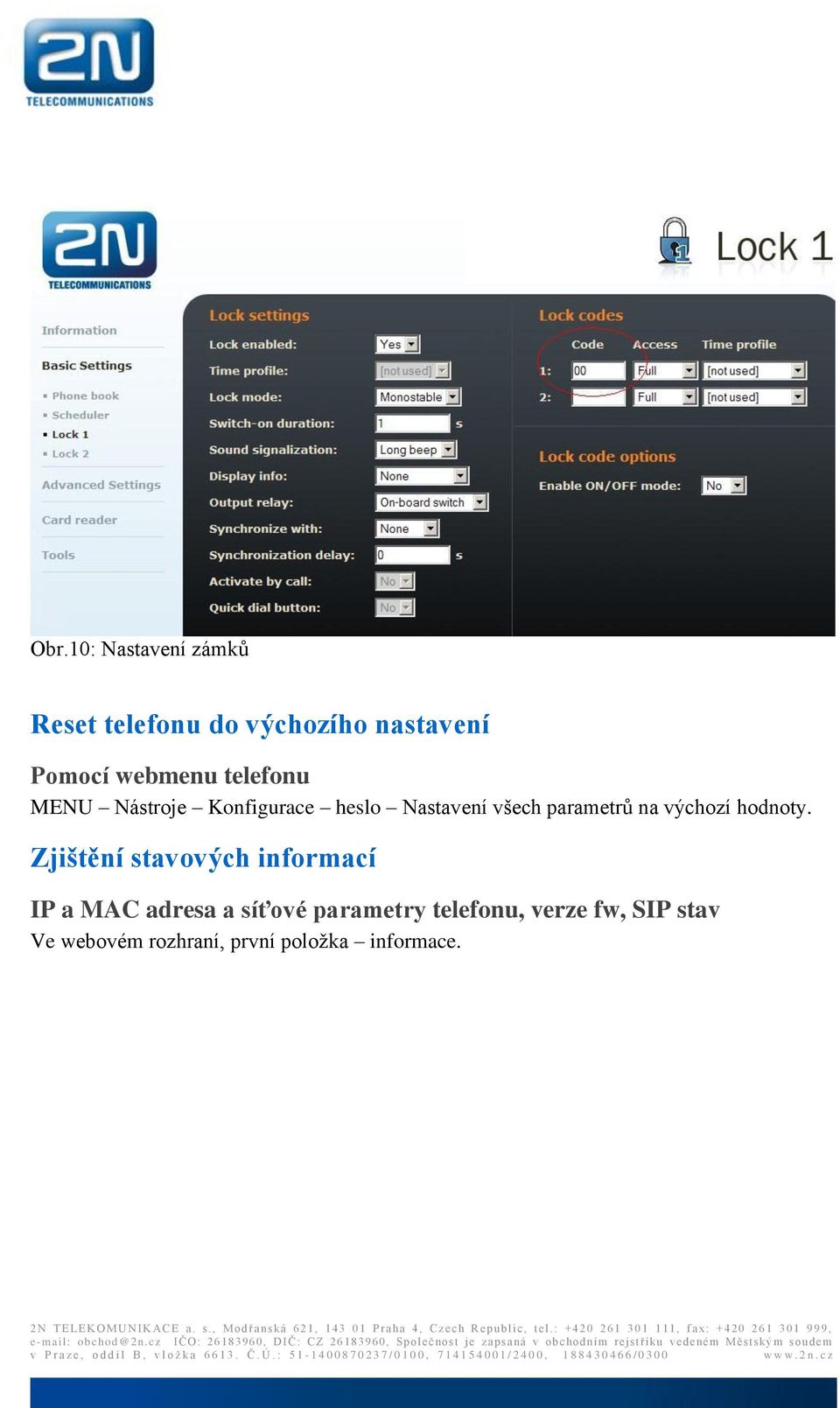

10 Obr.10: Nastavení zámků Reset telefonu do výchozího nastavení Pomocí webmenu telefonu MENU Nástroje Konfigurace heslo Nastavení všech parametrů na výchozí hodnoty. Zjištění stavových informací IP a MAC adresa a síťové parametry telefonu, verze fw, SIP stav Ve webovém rozhraní, první položka informace.

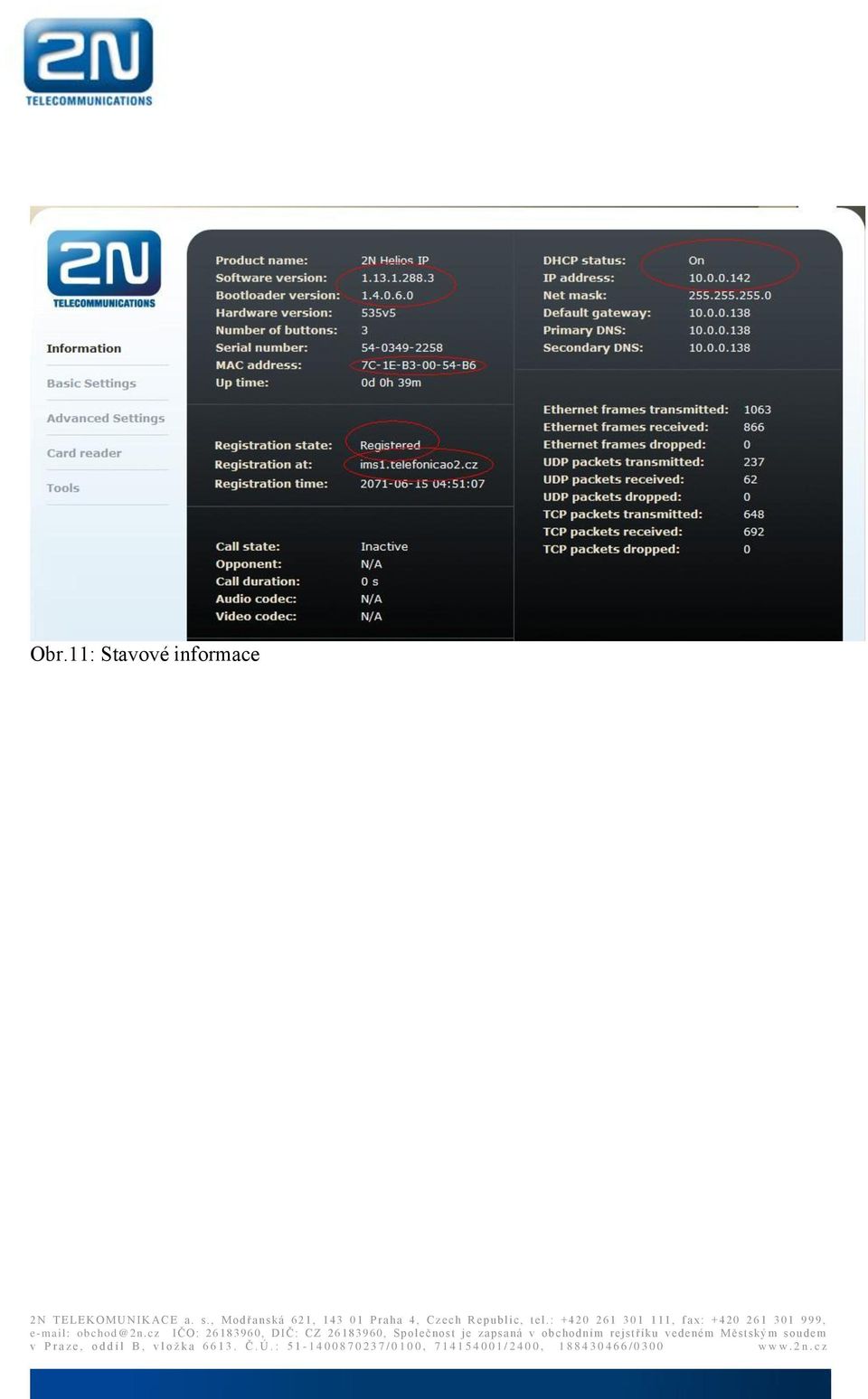

11 Obr.11: Stavové informace
