D65EX/WX/PX-17. Pásový dozer D 65

Transkript

1 D 65 Pásový dozer D65EX/WX/PX-17 VÝKON MOTORU 164 kw / ot/min PROVOZNÍ HMOTNOST D65EX-17: kg D65WX-17: kg D65PX-17: kg

2 Stručný přehled Dozer D65-17 slučuje osvědčenou technologii Komatsu s výkonnou a úspornou hnací jednotkou, revoluční radlicí Sigmadozer a vysoce účinnou automatickou převodovkou se závěrkou měniče točivého momentu. Nový motor splňující požadavky emisních norem EU Stupeň IIIB/EPA Tier 4 Interim poskytuje zvýšený využitelný výkon při nižší spotřebě paliva a snížených emisích škodlivin. Vyspělý elektronický řídicí systém reguluje průtočné množství vzduchu, vstřikování paliva a parametry spalování, čímž optimalizuje výkon a přispívá k dalšímu snižování emisí. Dozer Komatsu D65-17, který se vyznačuje pozoruhodnou účinností jak při rozrývání tak při hrnutí materiálu, je výkonný a spolehlivý stroj, který se rychle stane důvěryhodným pracovním partnerem. Vysoká produktivita a nízká spotřeba paliva Jedinečná konstrukce měniče točivého momentu s automatickou závěrkou Automatická převodovka Ekologický, výkonný motor EU Stupeň IIIB/EPA Tier 4 Interim Volitelné pracovní režimy Nové a zdokonalené pracovní zařízení Radlice Sigmadozer s hydraulickým nastavením řezného úhlu Radlice INPAT Třínožový rozrývač s paralelogramem Nivelace Komatsu-Topcon 2

3 D65-17 Maximální pohodlí obsluhy Odhlučněná a komfortní kabina Plně nastavitelné, vzduchem odpružené sedadlo Vynikající výhled na radlici a rozrývač Menší hlučnost a vibrace Integrovaný kamerový systém usnadňující výhled VÝKON MOTORU 164 kw / ot/min PROVOZNÍ HMOTNOST D65EX-17: kg Moderní ovládací prvky Hydrostatický systém řízení Funkce předvolby řazení Jednoduchost a přesnost Bezpečnostní zajišťovací páky Velký barevný multifunkční monitor Odolnost a spolehlivost Podvozek PLUS s nízko uloženým pohonem Vodící kolo s automatickým vymezením vůlí Pevná a robustní konstrukce Stabilní v jakémkoli provedení (EX/WX/PX) Bezdrátový monitorovací systém Komatsu 3

4 Vysoká produktivita a nízká spotřeba paliva Nová technologie motorů Komatsu Výkonný a úsporný motor Komatsu SAA6D114E-5, kterým je dozer D65-17 vybaven, poskytuje výkon 164 kw/222 PS při ot/min a je certifikován jako hnací jednotka splňující požadavky emisních norem EU Stupeň IIIB/EPA Tier 4 Interim. Pro dosažení maximálního výkonu, nízké spotřeby paliva a shody s požadavky emisních norem je motor vybaven turbodmychadlem, systémem přímého vstřikování paliva, vzduchovým přídavným chlazením plnicího vzduchu a systémem recirkulace výfukových plynů EGR. KDPF filtr pevných částic pro vznětové motory Komatsu Vysoce účinný filtr pevných částic vyvinutý společností Komatsu dokáže zachytit více než 90% pevných částic obsažených ve výfukových plynech. Zahrnuje speciální oxidační katalyzátor se systémem vstřikování paliva, který dokáže spalovat zachycené pevné částic prostřednictvím buď aktivní nebo pasivní regenerace, a to bez potřeby přerušení provozu stroje. Měnič točivého momentu s automatickým uzamykáním Měnič točivého momentu s automatickou závěrkou, kterým jsou vybavovány výlučně stroje Komatsu, snižuje v kombinaci s automatickou převodovkou spotřebu paliva až o 10 % tím, že odstraňuje zbytečné výkonové ztráty. Řídicí systém hnací jednotky měnič momentu podle potřeby připojuje nebo uzavírá, přičemž ve druhém případě, tedy při provádění prací kladoucích menší nároky na průběh točivého momentu, je plný výkon motoru předáván přímo do převodovky. Oxidační katalyzátor Filtr pevných částic Automatická převodovka Vysoce účinná převodovka modelu D65-17 automaticky volí nejvhodnější převodový režim pro všechny shrnovací a rozrývací práce a disponuje také funkcí předvolby pojezdové rychlosti, která zkracuje pracovní cykly a zmenšuje námahu obsluhy stroje. Díky systému Komatsu pro elektronickou regulaci modulačních ventilů (ECMV - Electronic Controlled Modulation Valves) je změna převodového stupně vždy plynulá, což zaručuje stálý přenos výkonu s maximální účinností. EGR recirkulace výfukových plynů Systém recirkulace výfukových plynů představuje osvědčenou technologii, kterou jsou vybavovány současné motory Komatsu. Zvýšená kapacita chladiče systému EGR nyní zajišťuje velmi nízké emise NOx a vyšší výkon motoru. KVGT turbodmychadlo Komatsu s proměnnou geometrií Turbodmychadlo KVGT zajišťuje optimální množství vzduchu přiváděného do spalovacího prostoru motoru v celém rozsahu jeho otáček i zatížení. Při zachování výkonu a produktivity stroje se dosahuje vyšší čistoty výfukových plynů a nižší spotřeby paliva. CCV uzavřený systém odvětrávání klikové skříně Emise z klikové skříně (plyny z klikové skříně) procházejí filtrem CCV. Olejová mlha zachycovaná ve filtru se vrací zpět do klikové skříně, zatímco přefiltrovaný plyn je odváděn do vzduchového sacího potrubí. KVGT KVGT Chladič systému recirkulace výfukových plynů Nastavitelné lopatky turbodmychadla Ventil recirkulace výfukových plynů Chladič CCV HPCR vysokotlaké vstřikování paliva Common Rail Aby bylo dosaženo dokonalého spalování paliva a snížení emisí ve výfukových plynech, je výkonný systém vysokotlakého vstřikování paliva Common Rail řízen počítačem, díky čemuž dokáže dodávat přesné množství paliva v několika vstřicích do přepracovaného spalovacího prostoru motoru. Elektronická řídící jednotka Common rail Vysokotlaké čerpadlo Vstřikovač 4

5 Volitelné pracovní režimy Pracovní režim může být nastaven na režim Power, který poskytuje maximální výkon, nebo na režim Economy, který je používán pro méně náročné práce. Společně s možností volby mezi automatickým nebo ručním pracovním režimem má obsluha možnost volby optimálního výkonu stroje pro aktuálně prováděnou práci. 5

6 Nové a zdokonalené radlice Radlice Sigmadozer (EX/WX) Středová část radlice Komatsu Sigmadozer působí jako břit lopaty ve tvaru V s agresivním vnikáním do materiálu. Boční hrany radlice neustále pomáhají tlačit odvalující se materiál směrem do středu. Díky velkému zakřivení radlice tak dochází k velkému zvýšení účinné kapacity radlice, k menším ztrátám materiálu a ke snížení spotřeby paliva. Plochá pracovní hrana radlice a standardní funkce nastavení řezného úhlu radlice nabízí také špičkový výkon při srovnávání terénu. V zásadě platí, že radlice Sigmadozer zvyšuje produktivitu hrnutí o více než 15% ve srovnání s běžnou radlicí Semi-U. Radlice INPAT Nová přímá radlice INPAT s vysoce odolnou skříňovou konstrukcí, která je maximálně univerzální, je k dispozici pro všechny modely (EX/WX/PX) a vytváří z modelu D65-17 dokonalý stroj pro širokou řadu aplikací. Sklopná verze radlice INPAT pro modely WX a PX zaručuje přepravní šířku 3 m a snadnou přepravu stroje mezi jednotlivými pracovišti. Třínožový rozrývač a paralelogramem (EX/WX) (nadstandard) Třínožový rozrývač s paralelogramem disponuje ve standardu 3 rozrývacími trny, nicméně může být, v závislosti na pracovních podmínkách, velmi snadno proměněn na jednonožový nebo dvounožový rozrývač. Pevná konstrukce s paralelogramem zajišťuje konstantní úhel nože vůči materiálu i pro těžké podmínky nasazení. Nivelace Komatsu-Topcon (nadstandard) Ovládací systémy řady Komatsu- Topcon jsou nejlepším způsobem pro automatizaci pohybů radlice. V závislosti na použitém ovládacím systému může být řízení radlice indikováno nebo zcela automatizováno. V důsledku toho může dokonce i nezkušená obsluha stroje pracovat mnohem rychleji a může dosáhnout velmi kvalitních pracovních výsledků při srovnávání povrchu terénu. Všechny informace z laserového zařízení nebo satelitních navigačních systémů GPS jsou nepřetržitě k dispozici na displeji v kabině a názorně zobrazují sklon a výšku terénu. Radlice Sigmadozer má vynikající schopnost zadržování materiálu v radlici. Profil hrnutého materiálu Profil hrnutého materiálu Až o 15% vyšší produktivita se radlicí Sigmadozer (vlevo) ve srovnání s běžnou radlicí Semi-U (vpravo). Hydraulicky nastavitelný sklon: 870 mm 6

7 7

8 Maximální pohodlí obsluhy Odhlučněná a komfortní kabina Komfort obsluhy je nezbytný z hlediska bezpečnosti a produktivity práce. Model D65-17 je vybaven tichou a pohodlnou kabinou poskytující ideální pracovní prostředí, které umožňuje koncentraci na prováděnou práci. Konstrukce ve tvaru šestiúhelníku a velká prosklená plocha nabízí vynikající panoramatický výhled. Výkonná klimatizace s automatickou regulací zajišťuje zvýšený tlak uvnitř kabiny, což zamezuje vnikání prachu do prostoru kabiny. Stěny kabiny jsou obloženy vysoce kvalitním materiálem absorbujícím hluk, který tak minimalizuje působení hluku na sluch obsluhy. Plně nastavitelné odpružené sedadlo a konzole ovládacích prvků Pohodlné, odolné a zcela nastavitelné pneumaticky odpružené sedadlo je centrem bezpečnosti obsluhy a vytváří příjemné pracovní prostředí. Při hrnutí sedadlo směřuje přímo dopředu a umožňuje perfektní výhled na obě strany radlice. Při rozrývání může být otočeno 15 doprava, což značně zlepšuje výhled směrem dozadu a zmenšuje namáháni krku obsluhy. Poloha konzoly pro ovládání pojezdu může být také nezávisle nastavena směrem dopředu, dozadu a do výšky, podle požadavků obsluhy. Vynikající výhled na radlici a rozrývač Přepracovaná kabina s ochrannými konstrukcemi ROPS a FOPS a správná poloha sedadla obsluhy poskytují optimální výhled na pravou i levou část radlice a zaručují snadné, bezpečné a rychlé shrnování a srovnávání. Z důvodu zvýšení bezpečnosti a vyšší produktivity rozrývání poskytuje speciální tvar palivové nádrže obsluze dokonalý výhled na rozrývač i na zadní část stroje. Menší hlučnost a vibrace Montážními prvky kabiny modelu D65-17 jsou tlumiče, které díky svému vysokému pracovnímu zdvihu a unikátní konstrukci dokonale pohlcují rázy a vibrace. Tlumicí prvky kabiny výrazně omezují vibrace a rázy, které běžné tlumicí prvky nemohou absorbovat. Kamerový systém usnadňující výhled za stroj 8

9 9

10 Moderní ovládací prvky Hydrostatický systém řízení Hydrostatický systém řízení (HSS) poskytuje rychlou odezvu a přesnější otáčení. Oba pásy jsou neustále poháněny, což umožňuje plynulé a nepřerušované otáčení i výkonné a účinné hrnutí dokonce na měkkém povrchu nebo na svahu. Funkce předvolby řazení Z důvodu omezení častého řazení převodových stupňů a za účelem pohodlného ovládání je stroj standardně vybaven funkcí předvolby řazení. Přepínač předvoleb nacházející se na řídicí páce snižuje potřebu opakovaného řazení převodových stupňů obsluhou a zvyšuje efektivitu provozu stroje. Jednoduchost a přesnost Ergonomické ovládání pohybem zapěstí (PCCS) zaručuje účinné a pohodlné řízení stroje. Ovládací joystick radlice s proporcionálním ovládáním (PPC) pro přesné, dokonalé a jednoduše prováděné srovnávací práce - a zvýšenou produktivitu. Při couvání přes odstřelenou horninu nebo přes jiné nerovné povrchy může být pojezdová rychlost stroje snížena pomocí funkce Slow reverse (pomalé couvání), která zvyšuje kvalitu jízdy a snižuje vibrace i spotřebu paliva. Bezpečnostní zajišťovací páky Z důvodu zvýšení komfortu a pohodlí obsluhy byly doplněny bezpečnostní zajišťovací páky, které umožňují zablokování nebo uvolnění pracovního zařízení a pojezdu. 10

11 Velký barevný multifunkční monitor Velký, barevný a uživatelsky příjemný monitor s jednoduchou obsluhou umožuje bezpečnou, přesnou a plynulou práci. Monitor zobrazuje stav filtru pevných částic vznětového motoru a poskytuje aktuální údaje umožňující průběžné zvyšování produktivity a snižování spotřeby paliva. 11

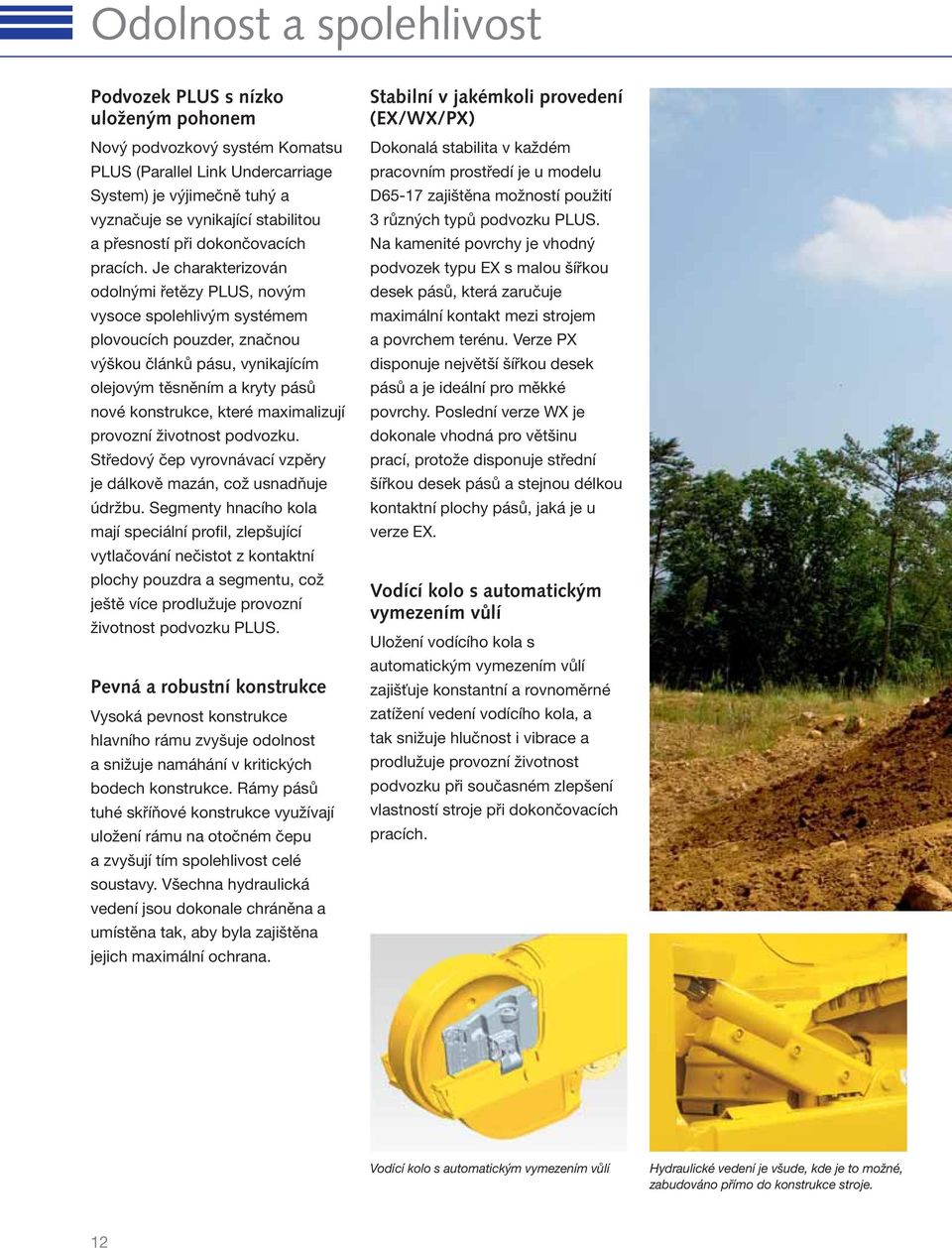

12 Odolnost a spolehlivost Podvozek PLUS s nízko uloženým pohonem Nový podvozkový systém Komatsu PLUS (Parallel Link Undercarriage System) je výjimečně tuhý a vyznačuje se vynikající stabilitou a přesností při dokončovacích pracích. Je charakterizován odolnými řetězy PLUS, novým vysoce spolehlivým systémem plovoucích pouzder, značnou výškou článků pásu, vynikajícím olejovým těsněním a kryty pásů nové konstrukce, které maximalizují provozní životnost podvozku. Středový čep vyrovnávací vzpěry je dálkově mazán, což usnadňuje údržbu. Segmenty hnacího kola mají speciální profil, zlepšující vytlačování nečistot z kontaktní plochy pouzdra a segmentu, což ještě více prodlužuje provozní životnost podvozku PLUS. Pevná a robustní konstrukce Vysoká pevnost konstrukce hlavního rámu zvyšuje odolnost a snižuje namáhání v kritických bodech konstrukce. Rámy pásů tuhé skříňové konstrukce využívají uložení rámu na otočném čepu a zvyšují tím spolehlivost celé soustavy. Všechna hydraulická vedení jsou dokonale chráněna a umístěna tak, aby byla zajištěna jejich maximální ochrana. Stabilní v jakémkoli provedení (EX/WX/PX) Dokonalá stabilita v každém pracovním prostředí je u modelu D65-17 zajištěna možností použití 3 různých typů podvozku PLUS. Na kamenité povrchy je vhodný podvozek typu EX s malou šířkou desek pásů, která zaručuje maximální kontakt mezi strojem a povrchem terénu. Verze PX disponuje největší šířkou desek pásů a je ideální pro měkké povrchy. Poslední verze WX je dokonale vhodná pro většinu prací, protože disponuje střední šířkou desek pásů a stejnou délkou kontaktní plochy pásů, jaká je u verze EX. Vodící kolo s automatickým vymezením vůlí Uložení vodícího kola s automatickým vymezením vůlí zajišťuje konstantní a rovnoměrné zatížení vedení vodícího kola, a tak snižuje hlučnost i vibrace a prodlužuje provozní životnost podvozku při současném zlepšení vlastností stroje při dokončovacích pracích. Vodící kolo s automatickým vymezením vůlí Hydraulické vedení je všude, kde je to možné, zabudováno přímo do konstrukce stroje. 12

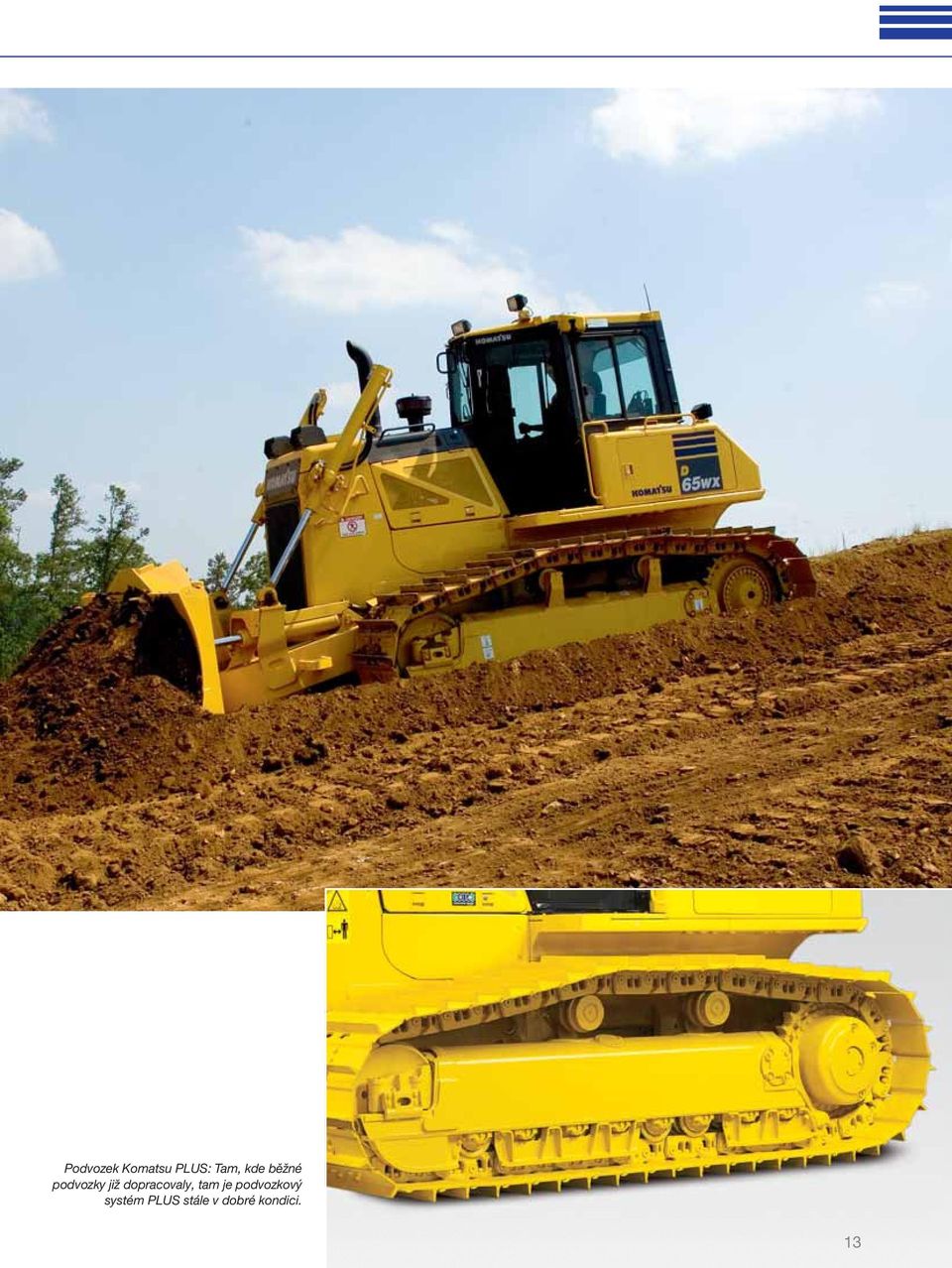

13 Podvozek Komatsu PLUS: Tam, kde běžné podvozky již dopracovaly, tam je podvozkový systém PLUS stále v dobré kondici. 13

14 Bezdrátový monitorovací systém Komatsu Snadná cesta k vyšší produktivitě Systém KOMTRAX představuje nejnovější výsledek vývoje bezdrátových monitorovacích technologií. Dodává zevrubné informace o vašem strojovém parku a vybavení, které šetří náklady, a kromě toho poskytuje dostatek informací usnadňujících maximální využití výkonu strojů. Tím, že vytváří vysoce integrovanou podpůrnou síť, umožňuje provádění proaktivní i preventivní údržby a přispívá ke zvýšení efektivity řízení provozu strojů. Znalosti Získáváte rychlé odpovědi na základní a rozhodující dotazy týkající se vašich strojů dozvídáte se, co stroje dělají, kdy dokončily svoji práci, kde se nacházejí, jak je lze efektivněji využít a kdy je třeba provádět jejich údržbu. Výkonová data jsou prostřednictvím satelitu přenášena z vašeho stroje do vašeho počítače a současně jsou předávána příslušnému místnímu distributorovi strojů Komatsu, který je tak ihned k dispozici, je-li třeba provést odbornou analýzu a poskytnout zpětnou odezvu. Pohodlí Systém KOMTRAX vám umožňuje pohodlně řídit váš strojový park prostřednictvím webového prohlížeče bez ohledu na to, kde se právě nacházíte. Data jsou analyzována a zpracovávána ve speciálních paketech, které umožňují snadné a intuitivní prohlížení map, seznamů, grafů a tabulek. Můžete sami předem odhadnout, jaký druh údržby a dílů by váš stroj mohl potřebovat, nebo začít se zjišťováním problémů ještě před příjezdem servisních techniků společnosti Komatsu.

15 KOMTRAX Akceschopnost Podrobné informace, které máte prostřednictvím systému KOMTRAX po ruce 24 hodin denně a 7 dnů v týdnu, vám umožňují přijímat lepší každodenní operativní i dlouhodobá strategická rozhodnutí. Můžete předvídat problémy, přizpůsobovat časové plány údržby, minimalizovat provozní prostoje a zajistit, aby vaše stroje byly tam, kam patří na určeném pracovišti. Prostřednictvím webové aplikace je zajištěn přístup k rozmanitým vyhledávacím parametrům, které umožňují rychlé nalezení informací o konkrétních strojích na základě rozhodujících faktorů, jakými jsou například stupeň využití, stáří a další údaje, a to včetně různých doplňujících hlášení a upozornění. Jednoduchý graf znázorňuje spotřebu paliva u konkrétního stroje a pomáhá vám při výpočtu celkových nákladů připadajících na jednotlivá pracoviště a pohodlně plánovat dodávky paliva. 15

16 Snadná údržba Centrální umístění servisních bodů Preventivní údržba je pouze cestou ke zvýšení provozní životnosti Vašeho zařízení. To je důvod, proč Komatsu navrhlo stroj D65-17 s vhodně umístěnými body údržby, zajišťujícími snadné a rychlé provádění prohlídek a údržby. Ventilátor chladiče s reversním chodem Chladič motoru lze snadno čistit pomocí hydraulicky poháněného chladicího ventilátoru s přepínatelným směrem chodu, který lze ovládat z dotykového panelu monitoru. Tímto čištěním se snižuje spotřeba paliva a zvyšuje celková pracovní výkonnost stroje. Modulová konstrukce převodového ústrojí Součásti převodového ústrojí jsou modulové konstrukce vzájemně mezi sebou utěsněné, čímž je zajištěna jejich snadná montáž a demontáž bez úniku většího množství oleje. To činí servisní práce čistými, plynulými a jednoduchými. Monitor s funkcí vlastní diagnostiky Na novém centrálním monitoru jsou zobrazeny jednoduché výstražné funkce, oznámení intervalů údržby a funkce ovládané tlačítky. Každá obsluha si může zvolit nejlepší nastavení, aby získala z modelu D65-17 co nejlepší výkon. Mimoto je v případě nutnosti na obrazovce monitoru jasně vyznačeno protiopatření, které umožní obsluze nebo pracovníkům údržby rychlé provedení správného a bezpečného úkonu, který zajistí bezproblémový chod stroje bez nákladných prostojů. Čištění filtru pevných částic vznětového motoru (DPF) Údržbu systému filtru DPF, kterým jsou vybaveny motory Komatsu, lze v případě potřeby provádět formou jednoduché výměny jedné úplné použité filtrační vložky za novou. Výměnná filtrační vložka je k dispozici jako jednorázový výměnný modul, který představuje nenákladné řešení minimalizující provozní prostoje stroje. 16

17 Technické údaje MOTOR Model... Komatsu SAA6D114E-5 Typ... S přímým vstřikováním se systémem Common rail, vodou chlazený, přeplňovaný se sníženou hladinou emisí a předchladičem Výkon motoru při otáčkách motoru ot/min ISO kw / 222 PS ISO 9249 (výkon na setrvačníku) kw / 208 PS Počet válců...6 Vrtání zdvih ,5 mm Zdvihový objem... 8,85 l Regulátor otáček... Vícerychlostní, elektronický Systém mazání Způsob... Zubové čerpadlo, nucené mazání Filtr...Plnoprůtokový SYSTÉM ŘÍZENÍ Typ...Hydrostatický Systém Řízení (HSS) Ovládání řízení...páka PCCS Provozní brzdy... Lamelové v olejové lázni, ovládané pedálem, spínané pružinou a uvolňované hydraulicky Minimální poloměr otáčení (s protiběžným pohybem pásů) D65EX-17 Radlice Sigmadozer...1,9 m D65EX-17 Radlice INPAT...2,0 m D65WX-17 Radlice Sigmadozer...2,1 m D65WX-17 Radlice INPAT...2,0 m D65PX-17 Rovná naklápěcí radlice...2,2 m D65PX-17 Radlice INPAT...2,2 m KONCOVÉ PŘEVODY PŘEVODOVKA TORQFLOW Typ... Komatsu TORQFLOW Měnič momentu...3-sekční, 1-stupňový, 2-fázový, vodou chlazený s automatickou uzávěrkou Převodovka... Planetová soukolí, lamelové spojky, hydraulicky ovládané, nuceně mazaná Uzamykatelná páka řazení a bezpečnostní spínač neutrální polohy je prevencí proti nežádoucímu pohybu stroje. MAX. POJEZDOVÉ RYCHLOSTI Vpřed Vzad 1 3,6 km/h 4,5 km/h 2 5,6 km/h 6,7 km/h 3L 7,3 km/h 8,7 km/h 3 11,3 km/h 13,6 km/h Typ...Kolo s čelním ozubením, planetové převody, dvouredukční Hnací kola... Se šroubovanými ozubenými segmenty, usnadňujícími jejich výměnu PLNÍCÍ OBJEMY PROVOZNÍCH KAPALIN Nádrž paliva l Chladič l Motorový olej l Měnič momentu, převodovka, kuželová soukolí a systém řízení. 53 l Koncové převody (každá strana) D65EX l D65EX-17 with INPAT blade l D65WX l D65PX l Hydraulický systém pracovního zařízení l US tun ton kn ton tun 50 ŽIVOTNÍ PROSTŘEDÍ Drawbar Tažná síla Pull F1 Režim Automatic automatického gearshift mode řazení Manual Režim gearshift ručního mode řazení D65EX/WX/PX-17 D65EX/PX/WX-16 Power Shift Power Shift TAŽNÁ SÍLA vs. RYCHLOST DRAWBAR POJEZDU. PULL MAXIMÁLNÍ VS SPEED. VYUŽITELNÁ MAXIMUM TAŽNÁ USABLE SÍLA PULL ZÁVISÍ NA ZÁBĚROVÝCH PODMÍNKÁCH DEPENDS ON TRACTION AND A HMOTNOSTI STROJE WEIGHT VČETNĚ OF TRACTOR INSTALOVANÉHO INCLUDING MOUNTED PŘÍSLUŠENSTVÍ EQUIPMENT. Emise motoru... Plně vyhovují emisním předpisům EU Stupeň IIIB/EPA Tier 4 Interim Hladiny hluku LwA vnější db(a) (2000/14/EC) LpA vnitřní...78 db(a) (ISO 6396 dynamický test) Úroveň vibrací (EN 12096:1997)* Ruka/paže... 2,5 m/s² (přesnost K = 0,7 m/s²) Tělo... 0,5 m/s² (přesnost K = 0,3 m/s²) * pro posouzení případných rizik dle 2002/44/EC, prosíme konzultujte s ISO/TR 25398: F F3L F km/h mph Pojezdová Travel Speed rychlost 17

18 Technické údaje PODVOZEK Odpružení...Vyrovnávací vzpěra a otočný čep Rám pojezdových kladek...odolná skříňová konstrukce s velkými průřezy Kladky a vodící kola... Mazané pojezdové kladky Řetězy...PLUS podvozkový systém Napínání...Kombinovaná hydraulická jednotka s pružinou D65EX-17 Typ radlice Radlice Sigmadozer INPAT Počet pojezdových kladek (každá strana) 7 7 Počet desek pásu (každá strana) Šíře desky pásu (standard) 610 mm 560 mm Styčná plocha pásu se zemí* cm² cm² Měrný tlak 0,61 kg/cm² 0,68 kg/cm² Rozchod pásů mm mm Délka pásu na zemi mm mm PROVOZNÍ HMOTNOST (PŘIBLIŽNÁ) Včetně radlice a rozrývače (EX/WX), ocelové kabiny, ROPS, hydraulické ovládací jednotky, obsluhy, předepsaného množství maziv, chladicí kapaliny a plné palivové nádrže. D65EX-17 Radlice Sigmadozer kg D65EX-17 Radlice INPAT kg D65WX-17 Radlice Sigmadozer kg D65WX-17 Radlice INPAT kg D65PX-17 Rovná naklápěcí radlice kg D65PX-17 Radlice INPAT kg HYDRAULICKÝ SYSTÉM Typ... CLSS (s uzavřeným okruhem) Všechny rozvaděče jsou namontovány mimo nádrž hydraulického oleje. Hlavní čerpadlo...pístové s proměnným průtokem Maximální výtlak čerpadla l/min Nastavení přepouštěcího ventilu kg/cm² D65WX-17 Typ radlice Radlice Sigmadozer INPAT Počet pojezdových kladek (každá strana) 7 7 Počet desek pásu (každá strana) Šíře desky pásu (standard) 760 mm 760 mm Styčná plocha pásu se zemí* cm² cm² Měrný tlak 0,50 kg/cm² 0,52 kg/cm² Rozchod pásů mm mm Délka pásu na zemi mm mm POČET VÁLCŮ VRTÁNÍ Typ radlice Radlice Sigmadozer Rovná naklápěcí radlice INPAT Zvedání radlice 2 85 mm 2 85 mm 2 90 mm Naklopení radlice mm mm Změna řezného úhlu radlice mm Úhlování radlice mm D65PX-17 Typ radlice Rovná naklápěcí radlice INPAT Počet pojezdových kladek (každá strana) 8 8 Počet desek pásu (každá strana) Šíře desky pásu (standard) 915 mm 760 mm Styčná plocha pásu se zemí* cm² cm² Měrný tlak 0,37 kg/cm² 0,46 kg/cm² Rozchod pásů mm mm Délka pásu na zemi mm mm ROZRÝVAČE Třínožový rozrývač Typ...Hydraulicky ovládaný rozrývač s paralelogramem Počet rozrývacích nožů...3 Hmotnost (včetně hydraulické ovládací jednotky) kg Délka nosiče nožů mm Maximální zdvih nad zemí mm Maximální hloubka rozrývání mm Válec rozrývače mm * Včetně radlice a rozrývače (EX/WX), ocelové kabiny, ROPS, hydraulické ovládací jednotky, obsluhy, předepsaného množství maziv, chladicí kapaliny a plné palivové nádrže. TŘÍNOŽOVÝ ROZRÝVAČ A B mm mm C C mm A B D E 528 mm 640 mm G.L D E F 65 mm F G G 590 mm 18

19 ROZMĚRY D65EX-17 Radlice Sigmadozer D65WX-17 Radlice Sigmadozer D65PX-17 Rovná naklápěcí radlice A mm mm mm B mm mm mm C mm mm mm D mm mm mm E mm mm mm F 610 mm 760 mm 915 mm G 65 mm 65 mm 65 mm H mm mm mm H D B F C Světlost nad zemí: 415 mm (+ 65 mm výška břitu desky pásu) G.L A E G ROZMĚRY D65EX-17 INPAT D65WX-17 INPAT D65PX-17 INPAT A mm mm mm B mm mm mm C mm mm mm D mm mm mm E mm mm mm F 560 mm 760 mm 760 mm G 65 mm 65 mm 65 mm H mm mm mm H* mm mm H D B F C Světlost nad zemí: 415 mm (+ 65 mm výška břitu desky pásu) * Přepravní šířka se sklopnou radlicí INPAT G.L A E G RADLICE D65EX-17 Radlice Sigmadozer D65EX-17 INPAT D65WX-17 Radlice Sigmadozer D65WX-17 INPAT D65PX-17 Rovná naklápěcí radlice D65PX-17 INPAT Celková délka s radlicí Objem radlice Objemy radlic jsou založeny na doporučené normě SAE J1265. * Sklopná radlice INPAT (WX/PX): přídavné protizávaží kg Radlice šířka výška Max. zdvih nad zem Max. hloubka řezu Max. naklopení radlice Navýšení hmotnosti mm 5,61 m³ mm mm 500 mm 870 mm kg mm 4,25 m³ mm mm 695 mm 500 mm kg mm 5,90 m³ mm mm 500 mm 770 mm kg mm 4,42 m³ mm mm 695 mm 520 mm * kg mm 3,69 m³ mm mm 535 mm 890 mm kg mm 4,42 m³ mm mm 695 mm 520 mm * kg 19

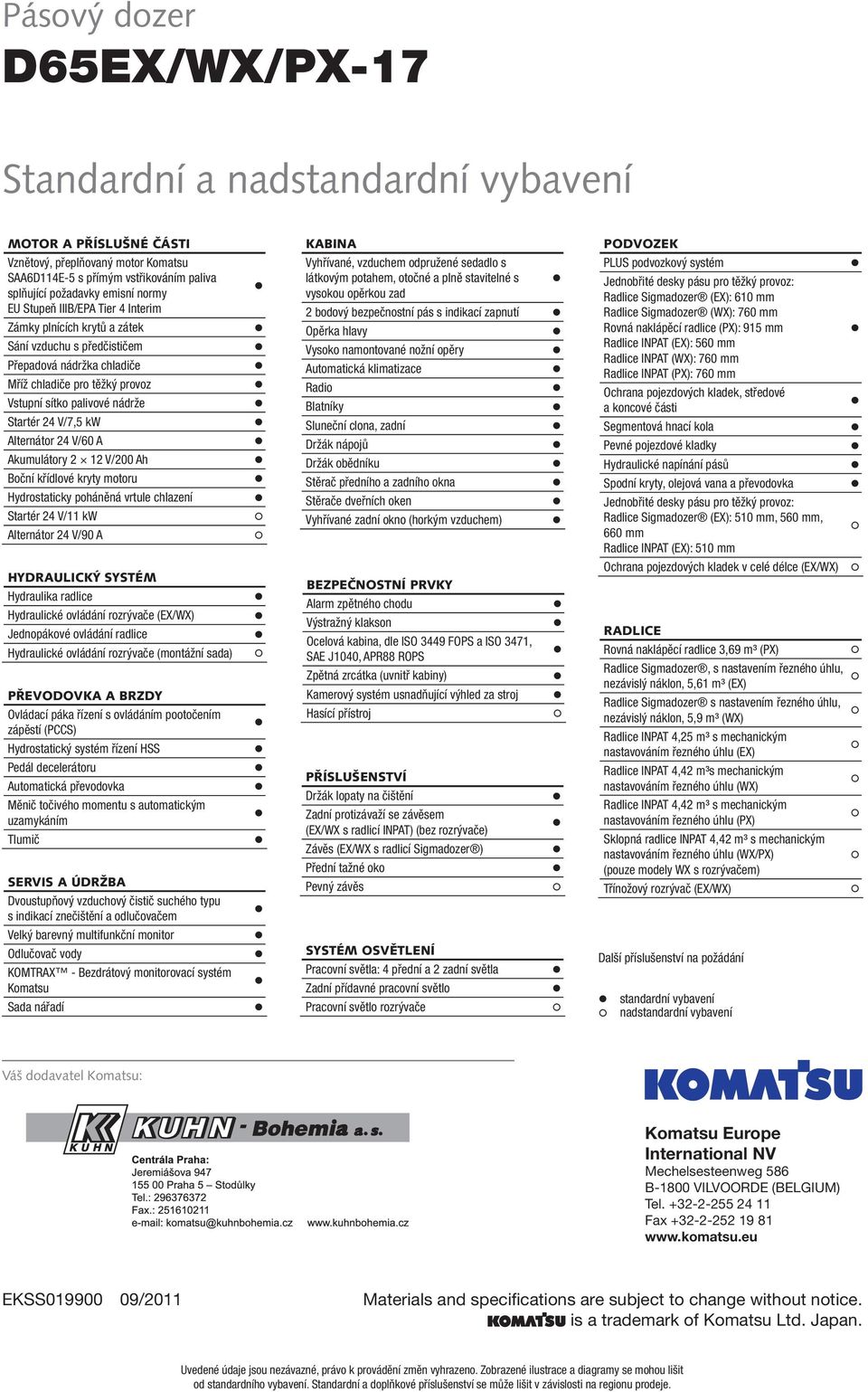

20 Pásový dozer D65EX/WX/PX-17 Standardní a nadstandardní vybavení MOTOR A PŘÍSLUŠNÉ ČÁSTI Vznětový, přeplňovaný motor Komatsu SAA6D114E-5 s přímým vstřikováním paliva splňující požadavky emisní normy EU Stupeň IIIB/EPA Tier 4 Interim Zámky plnících krytů a zátek Sání vzduchu s předčističem Přepadová nádržka chladiče Mříž chladiče pro těžký provoz Vstupní sítko palivové nádrže Startér 24 V/7,5 kw Alternátor 24 V/60 A Akumulátory 2 12 V/200 Ah Boční křídlové kryty motoru Hydrostaticky poháněná vrtule chlazení Startér 24 V/11 kw Alternátor 24 V/90 A HYDRAULICKÝ SYSTÉM Hydraulika radlice Hydraulické ovládání rozrývače (EX/WX) Jednopákové ovládání radlice Hydraulické ovládání rozrývače (montážní sada) PŘEVODOVKA A BRZDY Ovládací páka řízení s ovládáním pootočením zápěstí (PCCS) Hydrostatický systém řízení HSS Pedál decelerátoru Automatická převodovka Měnič točivého momentu s automatickým uzamykáním Tlumič SERVIS A ÚDRŽBA Dvoustupňový vzduchový čistič suchého typu s indikací znečištění a odlučovačem Velký barevný multifunkční monitor Odlučovač vody KOMTRAX - Bezdrátový monitorovací systém Komatsu Sada nářadí KABINA Vyhřívané, vzduchem odpružené sedadlo s látkovým potahem, otočné a plně stavitelné s vysokou opěrkou zad 2 bodový bezpečnostní pás s indikací zapnutí Opěrka hlavy Vysoko namontované nožní opěry Automatická klimatizace Radio Blatníky Sluneční clona, zadní Držák nápojů Držák obědníku Stěrač předního a zadního okna Stěrače dveřních oken Vyhřívané zadní okno (horkým vzduchem) BEZPEČNOSTNÍ PRVKY Alarm zpětného chodu Výstražný klakson Ocelová kabina, dle ISO 3449 FOPS a ISO 3471, SAE J1040, APR88 ROPS Zpětná zrcátka (uvnitř kabiny) Kamerový systém usnadňující výhled za stroj Hasící přístroj PŘÍSLUŠENSTVÍ Držák lopaty na čištění Zadní protizávaží se závěsem (EX/WX s radlicí INPAT) (bez rozrývače) Závěs (EX/WX s radlicí Sigmadozer ) Přední tažné oko Pevný závěs SYSTÉM OSVĚTLENÍ Pracovní světla: 4 přední a 2 zadní světla Zadní přídavné pracovní světlo Pracovní světlo rozrývače PODVOZEK PLUS podvozkový systém Jednobřité desky pásu pro těžký provoz: Radlice Sigmadozer (EX): 610 mm Radlice Sigmadozer (WX): 760 mm Rovná naklápěcí radlice (PX): 915 mm Radlice INPAT (EX): 560 mm Radlice INPAT (WX): 760 mm Radlice INPAT (PX): 760 mm Ochrana pojezdových kladek, středové a koncové části Segmentová hnací kola Pevné pojezdové kladky Hydraulické napínání pásů Spodní kryty, olejová vana a převodovka Jednobřité desky pásu pro těžký provoz: Radlice Sigmadozer (EX): 510 mm, 560 mm, 660 mm Radlice INPAT (EX): 510 mm Ochrana pojezdových kladek v celé délce (EX/WX) RADLICE Rovná naklápěcí radlice 3,69 m³ (PX) Radlice Sigmadozer, s nastavením řezného úhlu, nezávislý náklon, 5,61 m³ (EX) Radlice Sigmadozer s nastavením řezného úhlu, nezávislý náklon, 5,9 m³ (WX) Radlice INPAT 4,25 m³ s mechanickým nastavováním řezného úhlu (EX) Radlice INPAT 4,42 m³s mechanickým nastavováním řezného úhlu (WX) Radlice INPAT 4,42 m³ s mechanickým nastavováním řezného úhlu (PX) Sklopná radlice INPAT 4,42 m³ s mechanickým nastavováním řezného úhlu (WX/PX) (pouze modely WX s rozrývačem) Třínožový rozrývač (EX/WX) Další příslušenství na požádání standardní vybavení nadstandardní vybavení Váš dodavatel Komatsu: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax EKSS /2011 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Uvedené údaje jsou nezávazné, právo k provádění změn vyhrazeno. Zobrazené ilustrace a diagramy se mohou lišit od standardního vybavení. Standardní a doplňkové příslušenství se může lišit v závislosti na regionu prodeje.
