1 Skladby konstrukcí V Praze, 01/2008 Vypracoval : ing. Tomáš Šedina

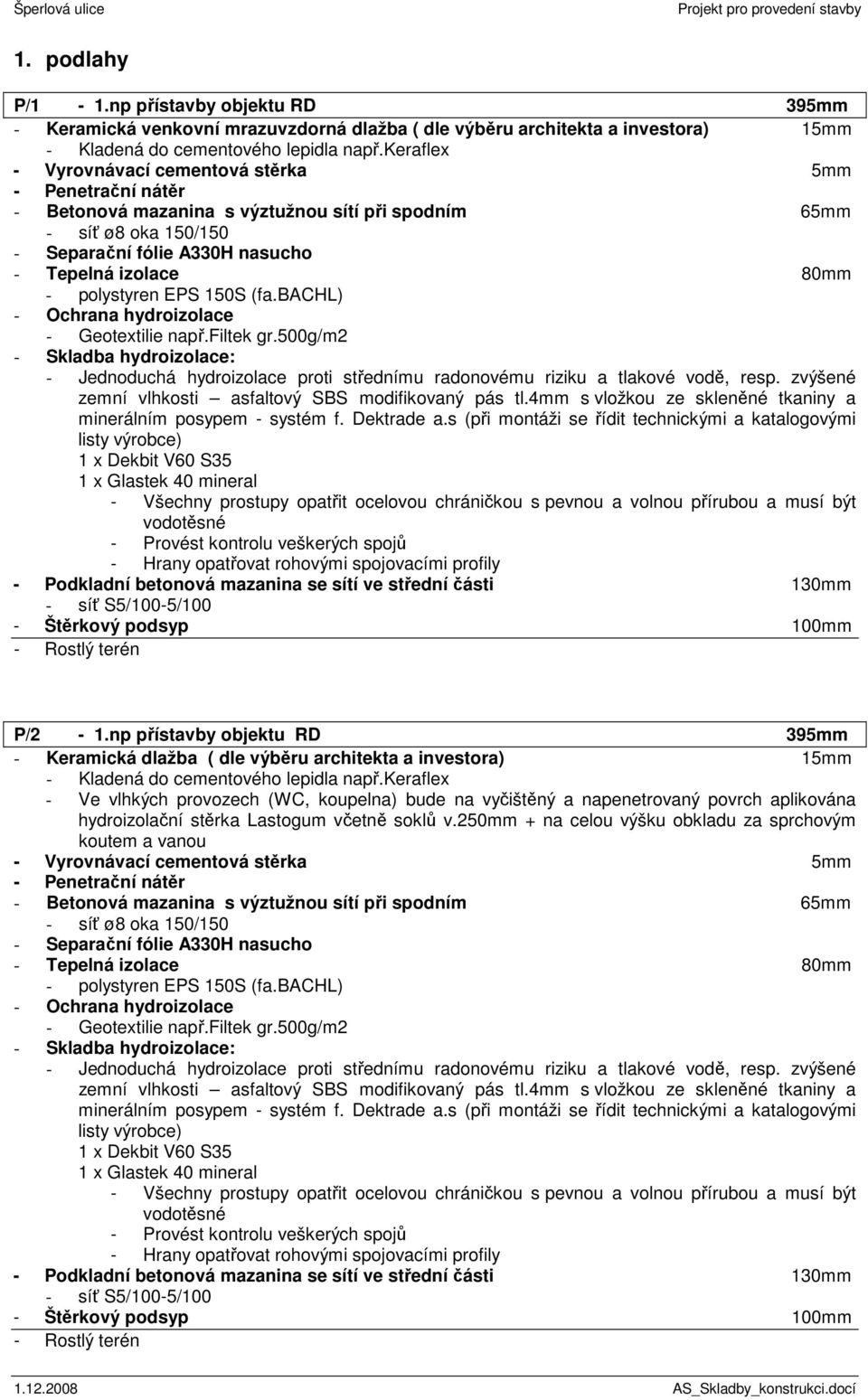

2 1. podlahy P/1-1.np přístavby objektu RD 395mm - Keramická venkovní mrazuvzdorná dlažba ( dle výběru architekta a investora) 15mm - Vyrovnávací cementová stěrka 5mm - Betonová mazanina s výztužnou sítí při spodním 65mm - síť ø8 oka 150/150 - Separační fólie A330H nasucho - Tepelná izolace 80mm - polystyren EPS 150S (fa.bachl) - Ochrana hydroizolace - Geotextilie např.filtek gr.500g/m2 - Skladba hydroizolace: - Jednoduchá hydroizolace proti střednímu radonovému riziku a tlakové vodě, resp. zvýšené zemní vlhkosti asfaltový SBS modifikovaný pás tl.4mm s vložkou ze skleněné tkaniny a minerálním posypem - systém f. Dektrade a.s (při montáži se řídit technickými a katalogovými listy výrobce) 1 x Dekbit V60 S35 1 x Glastek 40 mineral - Všechny prostupy opatřit ocelovou chráničkou s pevnou a volnou přírubou a musí být vodotěsné - Provést kontrolu veškerých spojů - Hrany opatřovat rohovými spojovacími profily - Podkladní betonová mazanina se sítí ve střední části 130mm - síť S5/100-5/100 - Štěrkový podsyp 100mm - Rostlý terén P/2-1.np přístavby objektu RD 395mm - Keramická dlažba ( dle výběru architekta a investora) 15mm - Ve vlhkých provozech (WC, koupelna) bude na vyčištěný a napenetrovaný povrch aplikována hydroizolační stěrka Lastogum včetně soklů v.250mm + na celou výšku obkladu za sprchovým koutem a vanou - Vyrovnávací cementová stěrka 5mm - Betonová mazanina s výztužnou sítí při spodním 65mm - síť ø8 oka 150/150 - Separační fólie A330H nasucho - Tepelná izolace 80mm - polystyren EPS 150S (fa.bachl) - Ochrana hydroizolace - Geotextilie např.filtek gr.500g/m2 - Skladba hydroizolace: - Jednoduchá hydroizolace proti střednímu radonovému riziku a tlakové vodě, resp. zvýšené zemní vlhkosti asfaltový SBS modifikovaný pás tl.4mm s vložkou ze skleněné tkaniny a minerálním posypem - systém f. Dektrade a.s (při montáži se řídit technickými a katalogovými listy výrobce) 1 x Dekbit V60 S35 1 x Glastek 40 mineral - Všechny prostupy opatřit ocelovou chráničkou s pevnou a volnou přírubou a musí být vodotěsné - Provést kontrolu veškerých spojů - Hrany opatřovat rohovými spojovacími profily - Podkladní betonová mazanina se sítí ve střední části 130mm - síť S5/100-5/100 - Štěrkový podsyp 100mm - Rostlý terén

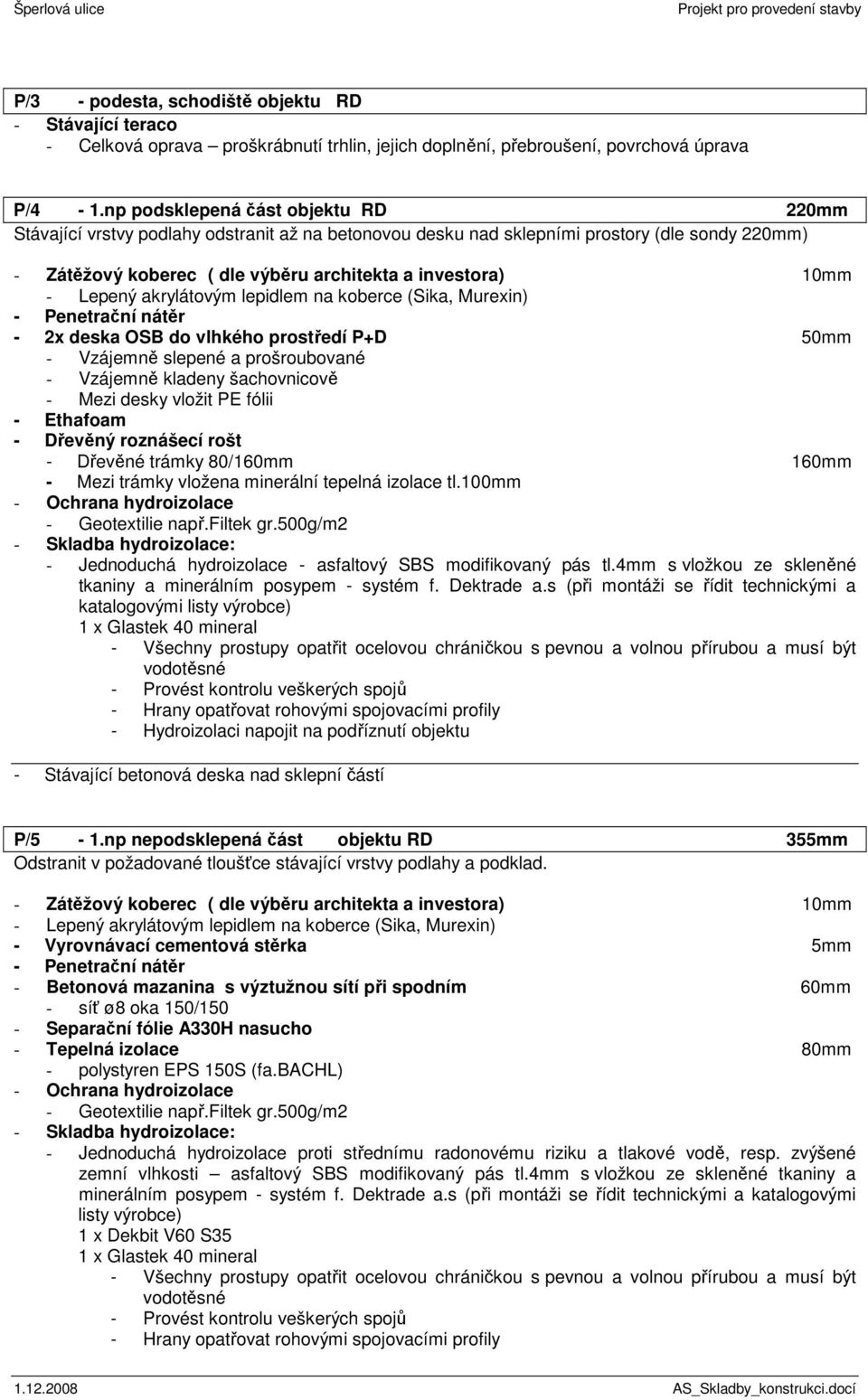

3 P/3 - podesta, schodiště objektu RD - Stávající teraco - Celková oprava proškrábnutí trhlin, jejich doplnění, přebroušení, povrchová úprava P/4-1.np podsklepená část objektu RD 220mm Stávající vrstvy podlahy odstranit až na betonovou desku nad sklepními prostory (dle sondy 220mm) - Zátěžový koberec ( dle výběru architekta a investora) 10mm - Lepený akrylátovým lepidlem na koberce (Sika, Murexin) - 2x deska OSB do vlhkého prostředí P+D 50mm - Vzájemně slepené a prošroubované - Vzájemně kladeny šachovnicově - Mezi desky vložit PE fólii - Ethafoam - Dřevěný roznášecí rošt - Dřevěné trámky 80/160mm 160mm - Mezi trámky vložena minerální tepelná izolace tl.100mm - Ochrana hydroizolace - Geotextilie např.filtek gr.500g/m2 - Skladba hydroizolace: - Jednoduchá hydroizolace - asfaltový SBS modifikovaný pás tl.4mm s vložkou ze skleněné tkaniny a minerálním posypem - systém f. Dektrade a.s (při montáži se řídit technickými a katalogovými listy výrobce) 1 x Glastek 40 mineral - Všechny prostupy opatřit ocelovou chráničkou s pevnou a volnou přírubou a musí být vodotěsné - Provést kontrolu veškerých spojů - Hrany opatřovat rohovými spojovacími profily - Hydroizolaci napojit na podříznutí objektu - Stávající betonová deska nad sklepní částí P/5-1.np nepodsklepená část objektu RD 355mm Odstranit v požadované tloušťce stávající vrstvy podlahy a podklad. - Zátěžový koberec ( dle výběru architekta a investora) 10mm - Lepený akrylátovým lepidlem na koberce (Sika, Murexin) - Vyrovnávací cementová stěrka 5mm - Betonová mazanina s výztužnou sítí při spodním 60mm - síť ø8 oka 150/150 - Separační fólie A330H nasucho - Tepelná izolace 80mm - polystyren EPS 150S (fa.bachl) - Ochrana hydroizolace - Geotextilie např.filtek gr.500g/m2 - Skladba hydroizolace: - Jednoduchá hydroizolace proti střednímu radonovému riziku a tlakové vodě, resp. zvýšené zemní vlhkosti asfaltový SBS modifikovaný pás tl.4mm s vložkou ze skleněné tkaniny a minerálním posypem - systém f. Dektrade a.s (při montáži se řídit technickými a katalogovými listy výrobce) 1 x Dekbit V60 S35 1 x Glastek 40 mineral - Všechny prostupy opatřit ocelovou chráničkou s pevnou a volnou přírubou a musí být vodotěsné - Provést kontrolu veškerých spojů - Hrany opatřovat rohovými spojovacími profily

4 - Hydroizolaci napojit na podříznutí objektu - Podkladní betonová mazanina se sítí ve střední části 100mm - síť S5/100-5/100 - Štěrkový podsyp 100mm - Rostlý terén P/6-1.np podsklepená část objektu RD 225mm Stávající vrstvy podlahy odstranit až na betonovou desku nad sklepními prostory. - Keramická dlažba ( dle výběru architekta a investora) 15mm - Ve vlhkých provozech (WC, koupelna) bude na vyčištěný a napenetrovaný povrch aplikována hydroizolační stěrka Lastogum včetně soklů v.250mm + na celou výšku obkladu za sprchovým koutem a vanou - 2x deska OSB do vlhkého prostředí P+D 50mm - Vzájemně slepené a prošroubované - Vzájemně kladeny šachovnicově - Mezi desky vložit PE fólii - Ethafoam - Dřevěný roznášecí rošt - Dřevěné trámky 80/160mm 160mm - Mezi trámky vložena minerální tepelná izolace tl.100mm - Ochrana hydroizolace - Geotextilie např.filtek gr.500g/m2 - Skladba hydroizolace: - Jednoduchá hydroizolace - asfaltový SBS modifikovaný pás tl.4mm s vložkou ze skleněné tkaniny a minerálním posypem - systém f. Dektrade a.s (při montáži se řídit technickými a katalogovými listy výrobce) 1 x Glastek 40 mineral - Všechny prostupy opatřit ocelovou chráničkou s pevnou a volnou přírubou a musí být vodotěsné - Provést kontrolu veškerých spojů - Hrany opatřovat rohovými spojovacími profily - Hydroizolaci napojit na podříznutí objektu - Stávající betonová deska nad sklepní částí P/7-1.np nepodsklepená část objektu RD 355mm Odstranit v požadované tloušťce stávající vrstvy podlahy - Keramická dlažba ( dle výběru architekta a investora) 15mm - Ve vlhkých provozech (WC, koupelna) bude na vyčištěný a napenetrovaný povrch aplikována hydroizolační stěrka Lastogum včetně soklů v.250mm + na celou výšku obkladu za sprchovým koutem a vanou - Betonová mazanina s výztužnou sítí při spodním 60mm - síť ø8 oka 150/150 - Separační fólie A330H nasucho - Tepelná izolace 80mm - polystyren EPS 150S (fa.bachl) - Ochrana hydroizolace - Geotextilie např.filtek gr.500g/m2 - Skladba hydroizolace: - Jednoduchá hydroizolace proti střednímu radonovému riziku a tlakové vodě, resp. zvýšené zemní vlhkosti asfaltový SBS modifikovaný pás tl.4mm s vložkou ze skleněné tkaniny a

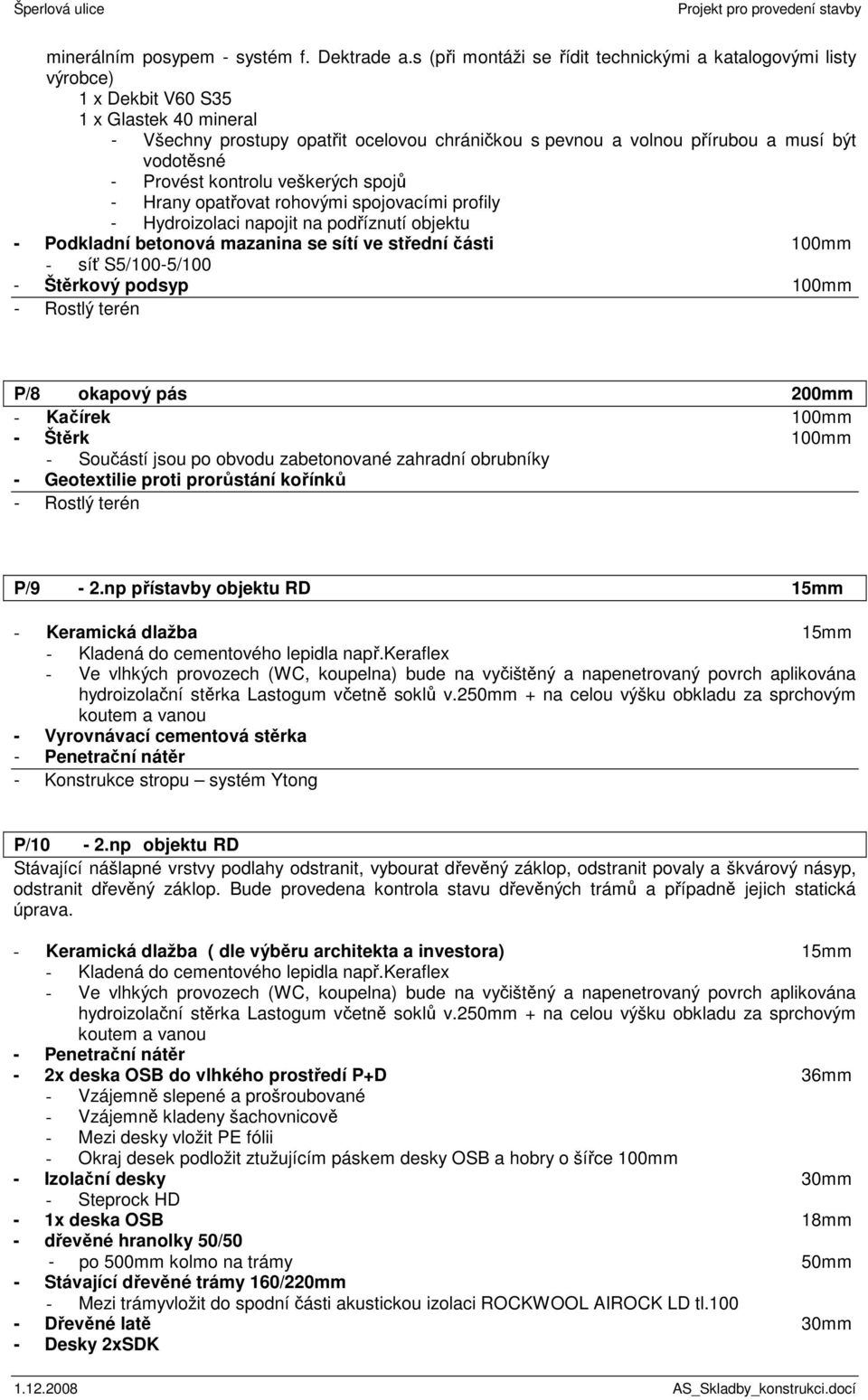

5 minerálním posypem - systém f. Dektrade a.s (při montáži se řídit technickými a katalogovými listy výrobce) 1 x Dekbit V60 S35 1 x Glastek 40 mineral - Všechny prostupy opatřit ocelovou chráničkou s pevnou a volnou přírubou a musí být vodotěsné - Provést kontrolu veškerých spojů - Hrany opatřovat rohovými spojovacími profily - Hydroizolaci napojit na podříznutí objektu - Podkladní betonová mazanina se sítí ve střední části 100mm - síť S5/100-5/100 - Štěrkový podsyp 100mm - Rostlý terén P/8 okapový pás 200mm - Kačírek 100mm - Štěrk 100mm - Součástí jsou po obvodu zabetonované zahradní obrubníky - Geotextilie proti prorůstání kořínků - Rostlý terén P/9-2.np přístavby objektu RD 15mm - Keramická dlažba 15mm - Ve vlhkých provozech (WC, koupelna) bude na vyčištěný a napenetrovaný povrch aplikována hydroizolační stěrka Lastogum včetně soklů v.250mm + na celou výšku obkladu za sprchovým koutem a vanou - Vyrovnávací cementová stěrka - Konstrukce stropu systém Ytong P/10-2.np objektu RD Stávající nášlapné vrstvy podlahy odstranit, vybourat dřevěný záklop, odstranit povaly a škvárový násyp, odstranit dřevěný záklop. Bude provedena kontrola stavu dřevěných trámů a případně jejich statická úprava. - Keramická dlažba ( dle výběru architekta a investora) 15mm - Ve vlhkých provozech (WC, koupelna) bude na vyčištěný a napenetrovaný povrch aplikována hydroizolační stěrka Lastogum včetně soklů v.250mm + na celou výšku obkladu za sprchovým koutem a vanou - 2x deska OSB do vlhkého prostředí P+D 36mm - Vzájemně slepené a prošroubované - Vzájemně kladeny šachovnicově - Mezi desky vložit PE fólii - Okraj desek podložit ztužujícím páskem desky OSB a hobry o šířce 100mm - Izolační desky 30mm - Steprock HD - 1x deska OSB 18mm - dřevěné hranolky 50/50 - po 500mm kolmo na trámy 50mm - Stávající dřevěné trámy 160/220mm - Mezi trámyvložit do spodní části akustickou izolaci ROCKWOOL AIROCK LD tl Dřevěné latě 30mm - Desky 2xSDK

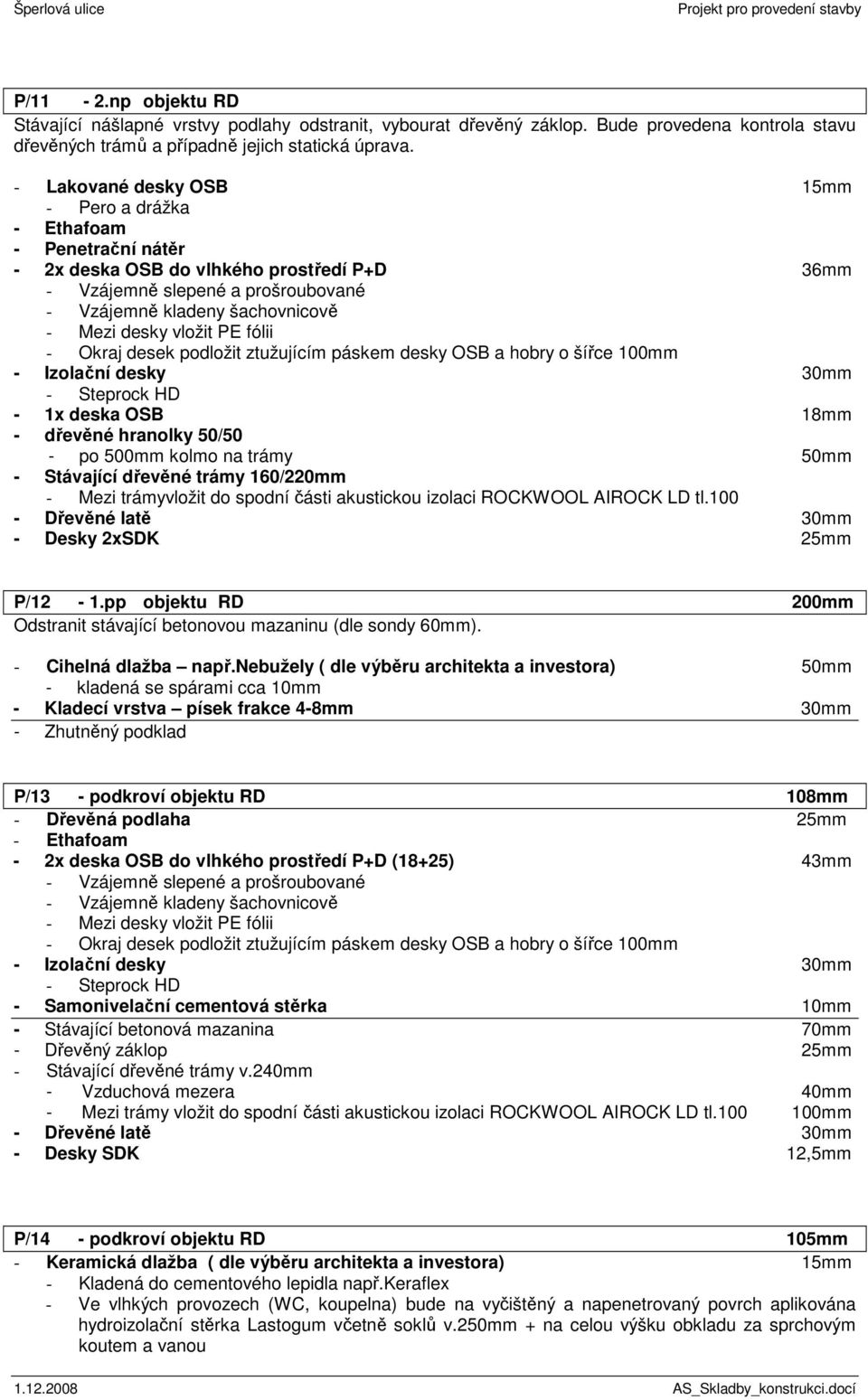

6 P/11-2.np objektu RD Stávající nášlapné vrstvy podlahy odstranit, vybourat dřevěný záklop. Bude provedena kontrola stavu dřevěných trámů a případně jejich statická úprava. - Lakované desky OSB 15mm - Pero a drážka - Ethafoam - 2x deska OSB do vlhkého prostředí P+D 36mm - Vzájemně slepené a prošroubované - Vzájemně kladeny šachovnicově - Mezi desky vložit PE fólii - Okraj desek podložit ztužujícím páskem desky OSB a hobry o šířce 100mm - Izolační desky 30mm - Steprock HD - 1x deska OSB 18mm - dřevěné hranolky 50/50 - po 500mm kolmo na trámy 50mm - Stávající dřevěné trámy 160/220mm - Mezi trámyvložit do spodní části akustickou izolaci ROCKWOOL AIROCK LD tl Dřevěné latě 30mm - Desky 2xSDK 25mm P/12-1.pp objektu RD 200mm Odstranit stávající betonovou mazaninu (dle sondy 60mm). - Cihelná dlažba např.nebužely ( dle výběru architekta a investora) 50mm - kladená se spárami cca 10mm - Kladecí vrstva písek frakce 4-8mm 30mm - Zhutněný podklad P/13 - podkroví objektu RD 108mm - Dřevěná podlaha 25mm - Ethafoam - 2x deska OSB do vlhkého prostředí P+D (18+25) 43mm - Vzájemně slepené a prošroubované - Vzájemně kladeny šachovnicově - Mezi desky vložit PE fólii - Okraj desek podložit ztužujícím páskem desky OSB a hobry o šířce 100mm - Izolační desky 30mm - Steprock HD - Samonivelační cementová stěrka 10mm - Stávající betonová mazanina 70mm - Dřevěný záklop 25mm - Stávající dřevěné trámy v.240mm - Vzduchová mezera 40mm - Mezi trámy vložit do spodní části akustickou izolaci ROCKWOOL AIROCK LD tl mm - Dřevěné latě 30mm - Desky SDK 12,5mm P/14 - podkroví objektu RD 105mm - Keramická dlažba ( dle výběru architekta a investora) 15mm - Ve vlhkých provozech (WC, koupelna) bude na vyčištěný a napenetrovaný povrch aplikována hydroizolační stěrka Lastogum včetně soklů v.250mm + na celou výšku obkladu za sprchovým koutem a vanou

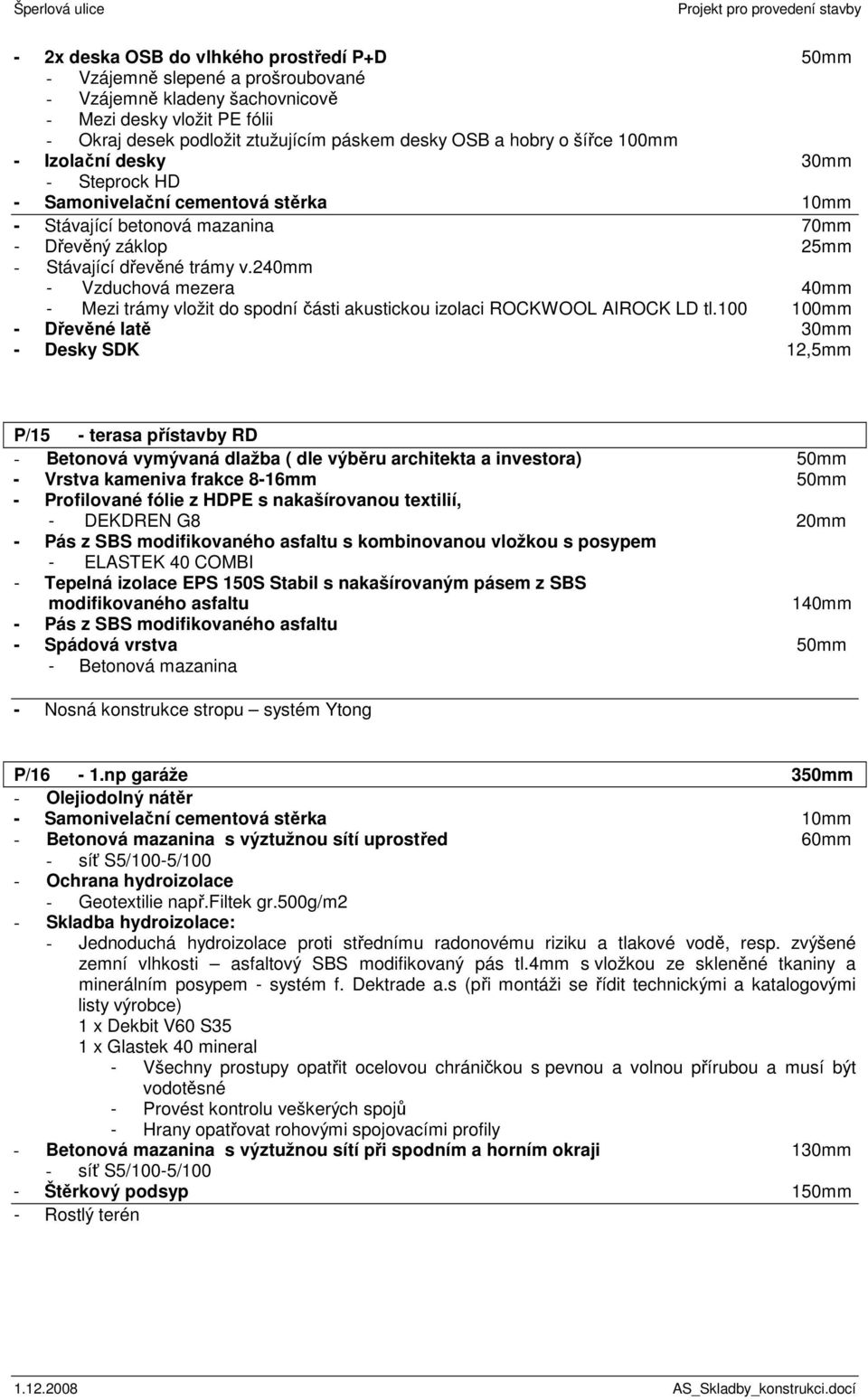

7 - 2x deska OSB do vlhkého prostředí P+D 50mm - Vzájemně slepené a prošroubované - Vzájemně kladeny šachovnicově - Mezi desky vložit PE fólii - Okraj desek podložit ztužujícím páskem desky OSB a hobry o šířce 100mm - Izolační desky 30mm - Steprock HD - Samonivelační cementová stěrka 10mm - Stávající betonová mazanina 70mm - Dřevěný záklop 25mm - Stávající dřevěné trámy v.240mm - Vzduchová mezera 40mm - Mezi trámy vložit do spodní části akustickou izolaci ROCKWOOL AIROCK LD tl mm - Dřevěné latě 30mm - Desky SDK 12,5mm P/15 - terasa přístavby RD - Betonová vymývaná dlažba ( dle výběru architekta a investora) 50mm - Vrstva kameniva frakce 8-16mm 50mm - Profilované fólie z HDPE s nakašírovanou textilií, - DEKDREN G8 20mm - Pás z SBS modifikovaného asfaltu s kombinovanou vložkou s posypem - ELASTEK 40 COMBI - Tepelná izolace EPS 150S Stabil s nakašírovaným pásem z SBS modifikovaného asfaltu 140mm - Pás z SBS modifikovaného asfaltu - Spádová vrstva 50mm - Betonová mazanina - Nosná konstrukce stropu systém Ytong P/16-1.np garáže 350mm - Olejiodolný nátěr - Samonivelační cementová stěrka 10mm - Betonová mazanina s výztužnou sítí uprostřed 60mm - síť S5/100-5/100 - Ochrana hydroizolace - Geotextilie např.filtek gr.500g/m2 - Skladba hydroizolace: - Jednoduchá hydroizolace proti střednímu radonovému riziku a tlakové vodě, resp. zvýšené zemní vlhkosti asfaltový SBS modifikovaný pás tl.4mm s vložkou ze skleněné tkaniny a minerálním posypem - systém f. Dektrade a.s (při montáži se řídit technickými a katalogovými listy výrobce) 1 x Dekbit V60 S35 1 x Glastek 40 mineral - Všechny prostupy opatřit ocelovou chráničkou s pevnou a volnou přírubou a musí být vodotěsné - Provést kontrolu veškerých spojů - Hrany opatřovat rohovými spojovacími profily - Betonová mazanina s výztužnou sítí při spodním a horním okraji 130mm - síť S5/100-5/100 - Štěrkový podsyp 150mm - Rostlý terén

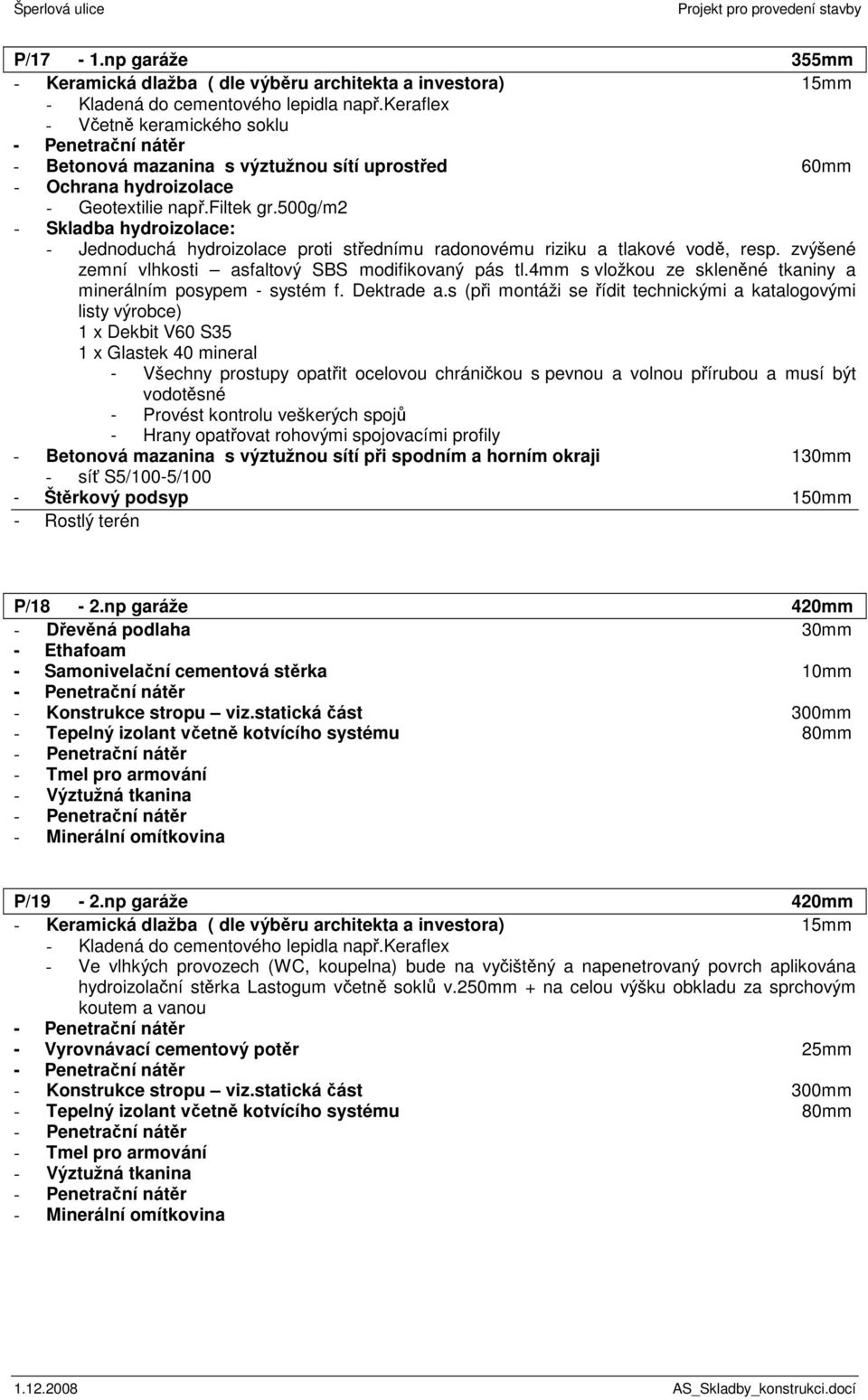

8 P/17-1.np garáže 355mm - Keramická dlažba ( dle výběru architekta a investora) 15mm - Včetně keramického soklu - Betonová mazanina s výztužnou sítí uprostřed 60mm - Ochrana hydroizolace - Geotextilie např.filtek gr.500g/m2 - Skladba hydroizolace: - Jednoduchá hydroizolace proti střednímu radonovému riziku a tlakové vodě, resp. zvýšené zemní vlhkosti asfaltový SBS modifikovaný pás tl.4mm s vložkou ze skleněné tkaniny a minerálním posypem - systém f. Dektrade a.s (při montáži se řídit technickými a katalogovými listy výrobce) 1 x Dekbit V60 S35 1 x Glastek 40 mineral - Všechny prostupy opatřit ocelovou chráničkou s pevnou a volnou přírubou a musí být vodotěsné - Provést kontrolu veškerých spojů - Hrany opatřovat rohovými spojovacími profily - Betonová mazanina s výztužnou sítí při spodním a horním okraji 130mm - síť S5/100-5/100 - Štěrkový podsyp 150mm - Rostlý terén P/18-2.np garáže 420mm - Dřevěná podlaha 30mm - Ethafoam - Samonivelační cementová stěrka 10mm - Konstrukce stropu viz.statická část 300mm - Tepelný izolant včetně kotvícího systému 80mm - Tmel pro armování - Výztužná tkanina - Minerální omítkovina P/19-2.np garáže 420mm - Keramická dlažba ( dle výběru architekta a investora) 15mm - Ve vlhkých provozech (WC, koupelna) bude na vyčištěný a napenetrovaný povrch aplikována hydroizolační stěrka Lastogum včetně soklů v.250mm + na celou výšku obkladu za sprchovým koutem a vanou - Vyrovnávací cementový potěr 25mm - Konstrukce stropu viz.statická část 300mm - Tepelný izolant včetně kotvícího systému 80mm - Tmel pro armování - Výztužná tkanina - Minerální omítkovina

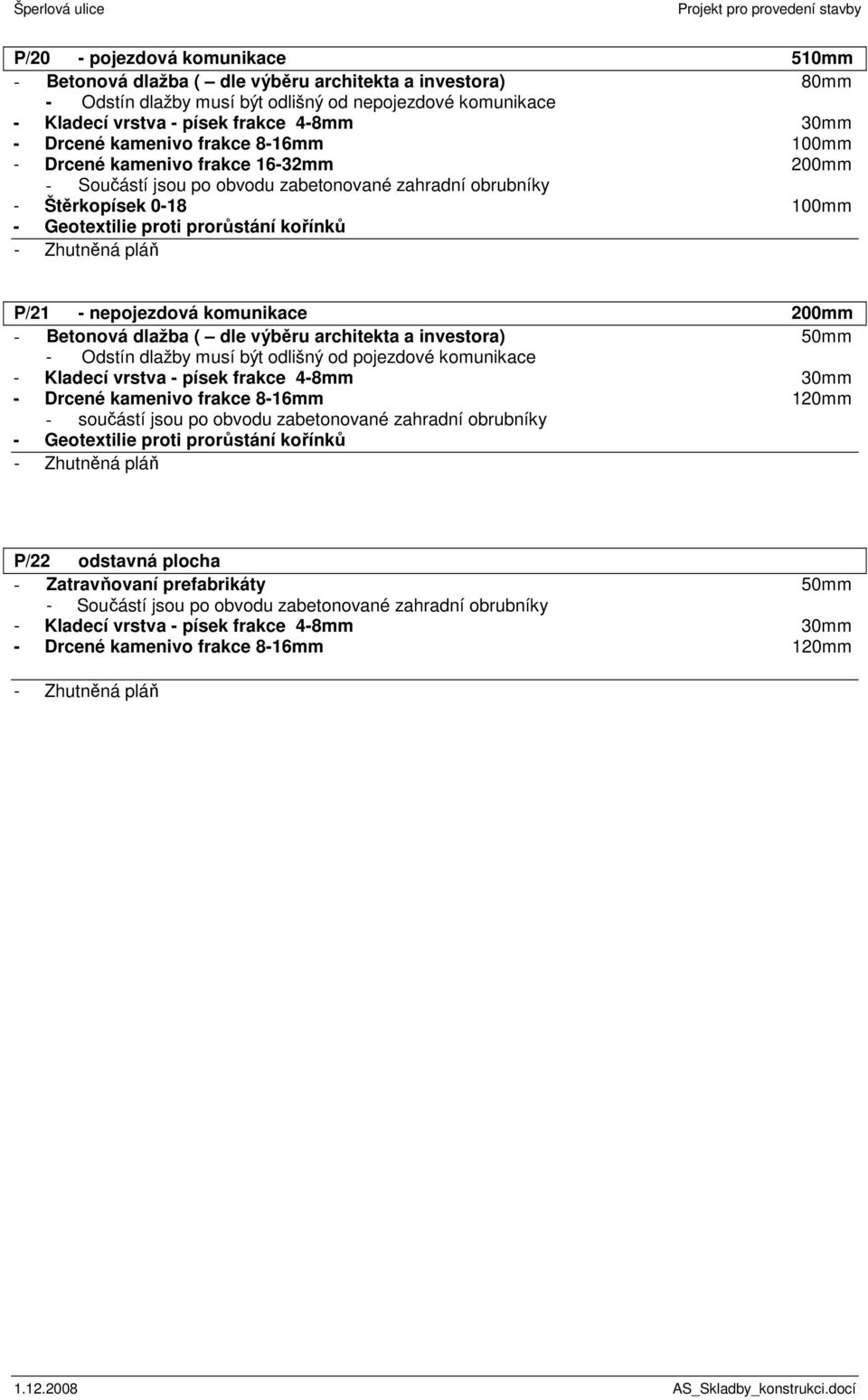

9 P/20 - pojezdová komunikace 510mm - Betonová dlažba ( dle výběru architekta a investora) 80mm - Odstín dlažby musí být odlišný od nepojezdové komunikace - Kladecí vrstva - písek frakce 4-8mm 30mm - Drcené kamenivo frakce 8-16mm 100mm - Drcené kamenivo frakce 16-32mm 200mm - Součástí jsou po obvodu zabetonované zahradní obrubníky - Štěrkopísek mm - Geotextilie proti prorůstání kořínků - Zhutněná pláň P/21 - nepojezdová komunikace 200mm - Betonová dlažba ( dle výběru architekta a investora) 50mm - Odstín dlažby musí být odlišný od pojezdové komunikace - Kladecí vrstva - písek frakce 4-8mm 30mm - Drcené kamenivo frakce 8-16mm 120mm - součástí jsou po obvodu zabetonované zahradní obrubníky - Geotextilie proti prorůstání kořínků - Zhutněná pláň P/22 odstavná plocha - Zatravňovaní prefabrikáty 50mm - Součástí jsou po obvodu zabetonované zahradní obrubníky - Kladecí vrstva - písek frakce 4-8mm 30mm - Drcené kamenivo frakce 8-16mm 120mm - Zhutněná pláň

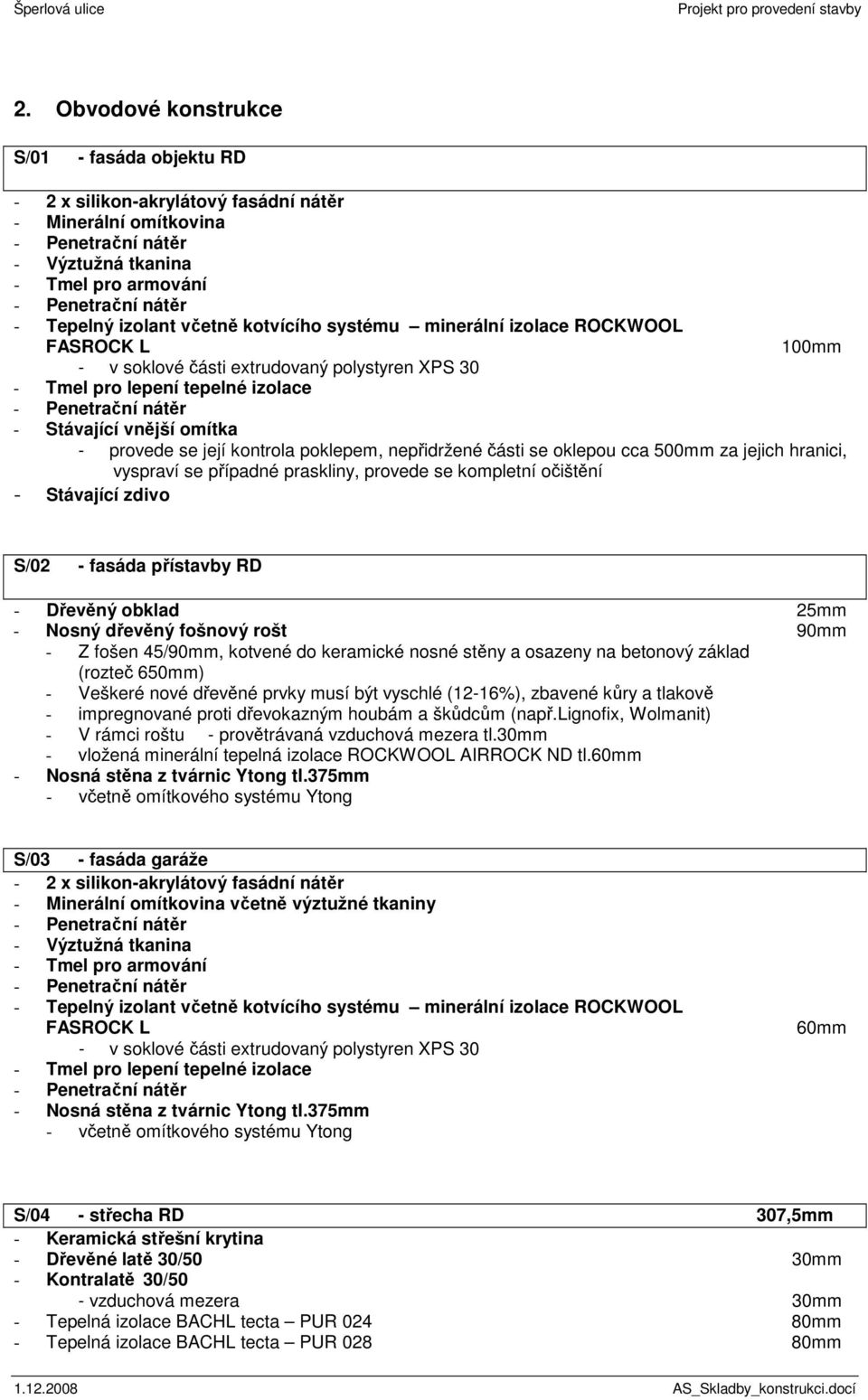

10 2. Obvodové konstrukce S/01 - fasáda objektu RD - 2 x silikon-akrylátový fasádní nátěr - Minerální omítkovina - Výztužná tkanina - Tmel pro armování - Tepelný izolant včetně kotvícího systému minerální izolace ROCKWOOL FASROCK L 100mm - v soklové části extrudovaný polystyren XPS 30 - Tmel pro lepení tepelné izolace - Stávající vnější omítka - provede se její kontrola poklepem, nepřidržené části se oklepou cca 500mm za jejich hranici, vyspraví se případné praskliny, provede se kompletní očištění - Stávající zdivo S/02 - fasáda přístavby RD - Dřevěný obklad 25mm - Nosný dřevěný fošnový rošt 90mm - Z fošen 45/90mm, kotvené do keramické nosné stěny a osazeny na betonový základ (rozteč 650mm) - Veškeré nové dřevěné prvky musí být vyschlé (12-16%), zbavené kůry a tlakově - impregnované proti dřevokazným houbám a škůdcům (např.lignofix, Wolmanit) - V rámci roštu - provětrávaná vzduchová mezera tl.30mm - vložená minerální tepelná izolace ROCKWOOL AIRROCK ND tl.60mm - Nosná stěna z tvárnic Ytong tl.375mm - včetně omítkového systému Ytong S/03 - fasáda garáže - 2 x silikon-akrylátový fasádní nátěr - Minerální omítkovina včetně výztužné tkaniny - Výztužná tkanina - Tmel pro armování - Tepelný izolant včetně kotvícího systému minerální izolace ROCKWOOL FASROCK L - v soklové části extrudovaný polystyren XPS 30 - Tmel pro lepení tepelné izolace - Nosná stěna z tvárnic Ytong tl.375mm - včetně omítkového systému Ytong 60mm S/04 - střecha RD 307,5mm - Keramická střešní krytina - Dřevěné latě 30/50 30mm - Kontralatě 30/50 - vzduchová mezera 30mm - Tepelná izolace BACHL tecta PUR mm - Tepelná izolace BACHL tecta PUR mm

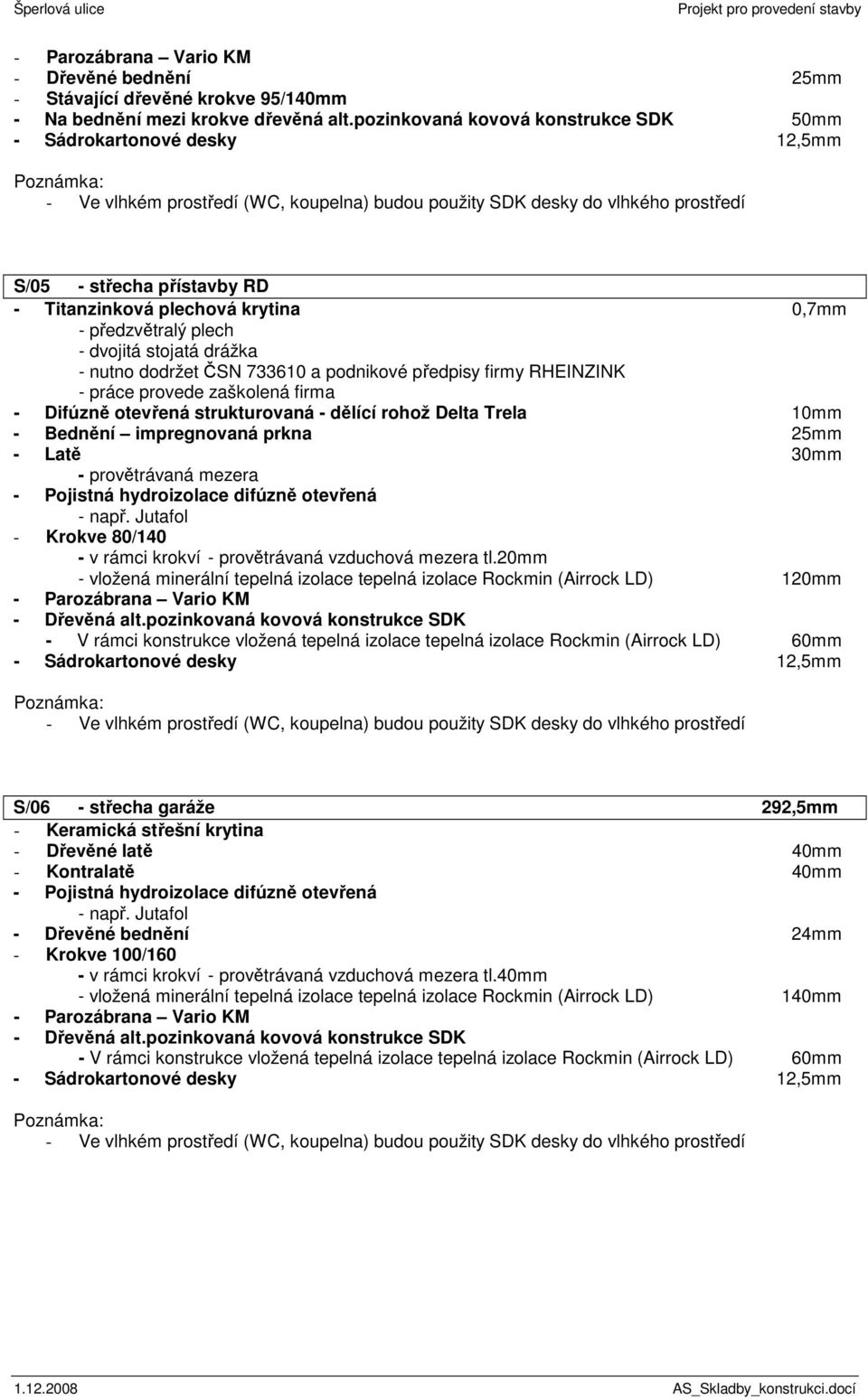

11 - Parozábrana Vario KM - Dřevěné bednění 25mm - Stávající dřevěné krokve 95/140mm - Na bednění mezi krokve dřevěná alt.pozinkovaná kovová konstrukce SDK 50mm - Sádrokartonové desky 12,5mm Poznámka: - Ve vlhkém prostředí (WC, koupelna) budou použity SDK desky do vlhkého prostředí S/05 - střecha přístavby RD - Titanzinková plechová krytina 0,7mm - předzvětralý plech - dvojitá stojatá drážka - nutno dodržet ČSN a podnikové předpisy firmy RHEINZINK - práce provede zaškolená firma - Difúzně otevřená strukturovaná - dělící rohož Delta Trela 10mm - Bednění impregnovaná prkna 25mm - Latě 30mm - provětrávaná mezera - Pojistná hydroizolace difúzně otevřená - např. Jutafol - Krokve 80/140 - v rámci krokví - provětrávaná vzduchová mezera tl.20mm - vložená minerální tepelná izolace tepelná izolace Rockmin (Airrock LD) 120mm - Parozábrana Vario KM - Dřevěná alt.pozinkovaná kovová konstrukce SDK - V rámci konstrukce vložená tepelná izolace tepelná izolace Rockmin (Airrock LD) 60mm - Sádrokartonové desky 12,5mm Poznámka: - Ve vlhkém prostředí (WC, koupelna) budou použity SDK desky do vlhkého prostředí S/06 - střecha garáže 292,5mm - Keramická střešní krytina - Dřevěné latě 40mm - Kontralatě 40mm - Pojistná hydroizolace difúzně otevřená - např. Jutafol - Dřevěné bednění 24mm - Krokve 100/160 - v rámci krokví - provětrávaná vzduchová mezera tl.40mm - vložená minerální tepelná izolace tepelná izolace Rockmin (Airrock LD) 140mm - Parozábrana Vario KM - Dřevěná alt.pozinkovaná kovová konstrukce SDK - V rámci konstrukce vložená tepelná izolace tepelná izolace Rockmin (Airrock LD) 60mm - Sádrokartonové desky 12,5mm Poznámka: - Ve vlhkém prostředí (WC, koupelna) budou použity SDK desky do vlhkého prostředí

12 S/07 - boky vikýře RD - Dřevěné obklad 25mm - Dřevěné latě 40mm - provětrávaná vzduchová mezera - Desky OSB do vlhkého prostředí 15mm - Rámová konstrukce - vložená minerální tepelná izolace tepelná izolace Rockmin (Airrock LD) 120mm - Parozábrana Vario KM - dřevěná alt.pozinkovaná kovová konstrukce SDK - v rámci konstrukce vložená tepelná izolace tepelná izolace Rockmin (Airrock LD) 60mm - Sádrokartonové desky 12,5mm S/08 - střecha vikýře garáže - Titanzinková plechová krytina 0,7mm - předzvětralý plech - dvojitá stojatá drážka - nutno dodržet ČSN a podnikové předpisy firmy RHEINZINK - práce provede zaškolená firma - Difúzně otevřená strukturovaná - dělící rohož Delta Trela 10mm - Bednění impregnovaná prkna 25mm - Latě 30mm - provětrávaná mezera - Pojistná hydroizolace difúzně otevřená - např. Jutafol - Krokve 100/160 - v rámci krokví - provětrávaná vzduchová mezera tl.40mm - vložená minerální tepelná izolace tepelná izolace Rockmin (Airrock LD) 140mm - Parozábrana Vario KM - Dřevěná alt.pozinkovaná kovová konstrukce SDK - V rámci konstrukce vložená tepelná izolace tepelná izolace Rockmin (Airrock LD) 60mm - Sádrokartonové desky 12,5mm S/09 - boky vikýře garáže - Titanzinková plechová krytina 0,7mm - předzvětralý plech - dvojitá stojatá drážka - nutno dodržet ČSN a podnikové předpisy firmy RHEINZINK - práce provede zaškolená firma - Desky OSB do vlhkého prostředí 15mm - Rámová konstrukce - vložená minerální tepelná izolace tepelná izolace Rockmin (Airrock LD) 100mm - Parozábrana Vario KM - Dřevěná alt.pozinkovaná kovová konstrukce SDK - v rámci konstrukce vložená tepelná izolace tepelná izolace Rockmin (Airrock LD) 60mm - Sádrokartonové desky 12,5mm V Praze, 01/2008 Vypracoval : ing. Tomáš Šedina

13 S/10 - střecha přístavby RD - Titanzinková plechová krytina 0,7mm - předzvětralý plech - dvojitá stojatá drážka - nutno dodržet ČSN a podnikové předpisy firmy RHEINZINK - práce provede zaškolená firma - Difúzně otevřená strukturovaná - dělící rohož Delta Trela 10mm - Bednění impregnovaná prkna 25mm - Latě 30mm - provětrávaná mezera - Pojistná hydroizolace difúzně otevřená - např. Jutafol - Spádové fošny (spád 2 ) - kolmo na trámy - Krokve 80/140 - v rámci krokví - provětrávaná vzduchová mezera tl.40mm - vložená minerální tepelná izolace tepelná izolace Rockmin (Airrock LD) 140mm - Parozábrana Vario KM - Dřevěná alt.pozinkovaná kovová konstrukce SDK - V rámci konstrukce vložená tepelná izolace tepelná izolace Rockmin (Airrock LD) 60mm - Sádrokartonové desky 12,5mm Poznámka: - Ve vlhkém prostředí (WC, koupelna) budou použity SDK desky do vlhkého prostředí

14 Tabulky klempířských prvků - klempířské výrobky budou provedeny z titanzinkového plechu RHEINZINK ( Rheinzink 0,7 mm, zatahovací plechy 0,8 mm) - konstrukce střechy viz tabulka skladeb - nutno dodržet ČSN a podnikové předpisy firmy RHEINZINK - práce provede zaškolená firma Materiál: - nýty s plochou kulovou hlavou - nýty s trnem - hřebíky - příponky - drát POZOR! 1) Veškeré výměry jsou pouze orientační 2) Všechny rozměry nutno zaměřit přesně na stavbě 3) V tabulkách klempířských prvků nejsou spojovací prostředky zvlášť uvedeny 4) Při práci nutno důsledně dodržovat ČSN ) Spojovací prostředky používat stejného materiálu jako je plech V Praze, 01/2008 Vypracoval : ing. Tomáš Šedina

15 Tabulky zámečnických prvků POZOR! Před vlastní výrobou zaměřit veškeré prvky přímo na stavbě. V Praze, 01/2008 Vypracoval : ing. Tomáš Šedina

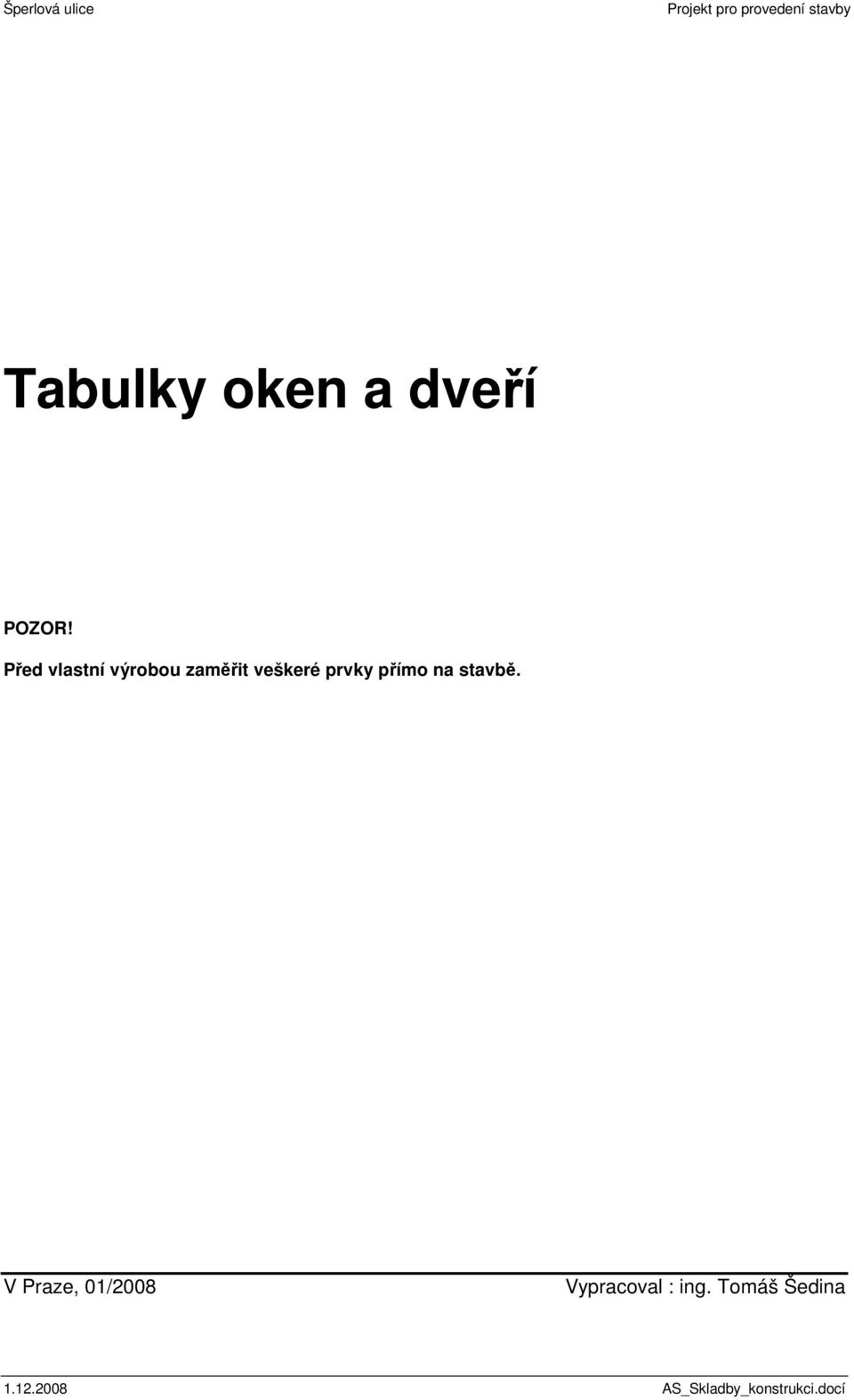

16 Tabulky oken a dveří POZOR! Před vlastní výrobou zaměřit veškeré prvky přímo na stavbě. V Praze, 01/2008 Vypracoval : ing. Tomáš Šedina

17 Truhlářské výrobky POZOR! Před vlastní výrobou zaměřit veškeré prvky přímo na stavbě. V Praze, 01/2008 Vypracoval : ing. Tomáš Šedina
