ALCOMA AL18F MP300/600

Transkript

1 ALCOMA AL18F MP300/600 Nejnovější přírůstek do rodiny minipojítek ALCOMA přednáší: Pavel Tůma ISO 9001:2009 certified Made in Czech Republic

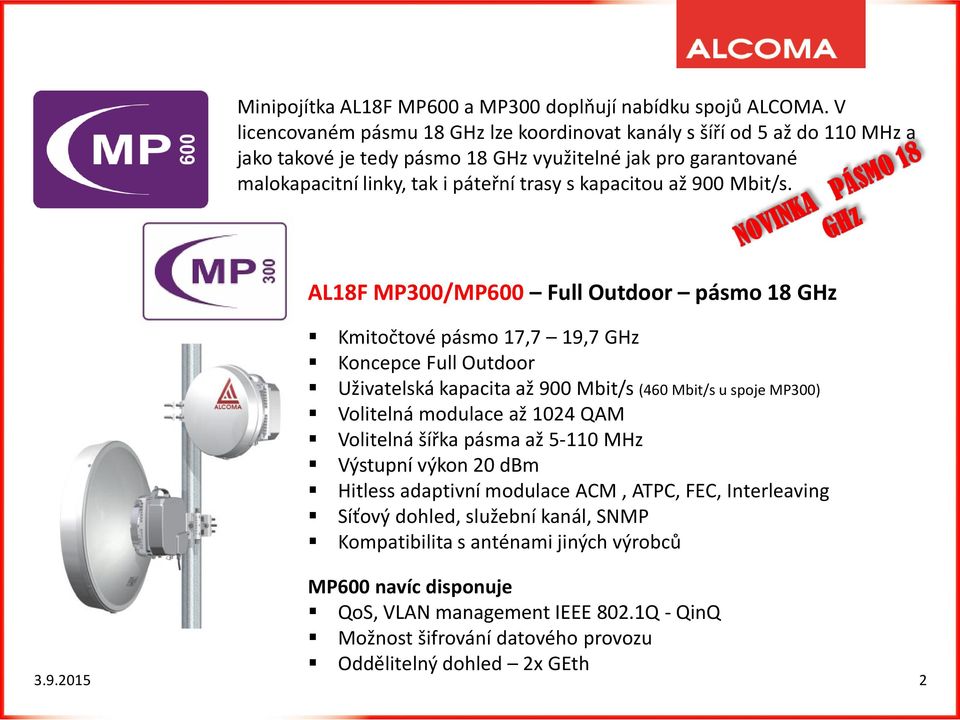

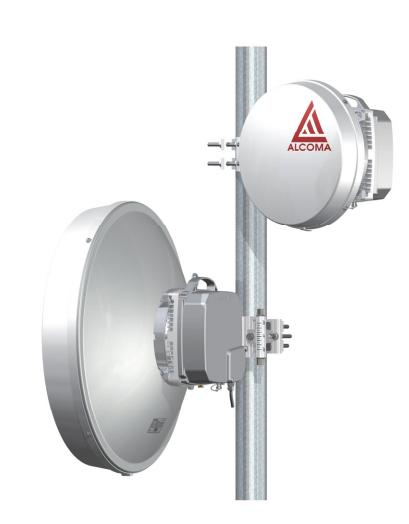

2 Minipojítka AL18F MP600 a MP300 doplňují nabídku spojů ALCOMA. V licencovaném pásmu 18 GHz lze koordinovat kanály s šíří od 5 až do 110 MHz a jako takové je tedy pásmo 18 GHz využitelné jak pro garantované malokapacitní linky, tak i páteřní trasy s kapacitou až 900 Mbit/s. AL18F MP300/MP600 Full Outdoor pásmo 18 GHz Kmitočtové pásmo 17,7 19,7 GHz Koncepce Full Outdoor Uživatelská kapacita až 900 Mbit/s (460 Mbit/s u spoje MP300) Volitelná modulace až 1024 QAM Volitelná šířka pásma až MHz Výstupní výkon 20 dbm Hitless adaptivní modulace ACM, ATPC, FEC, Interleaving Síťový dohled, služební kanál, SNMP Kompatibilita s anténami jiných výrobců MP600 navíc disponuje QoS, VLAN management IEEE 802.1Q - QinQ Možnost šifrování datového provozu Oddělitelný dohled 2x GEth

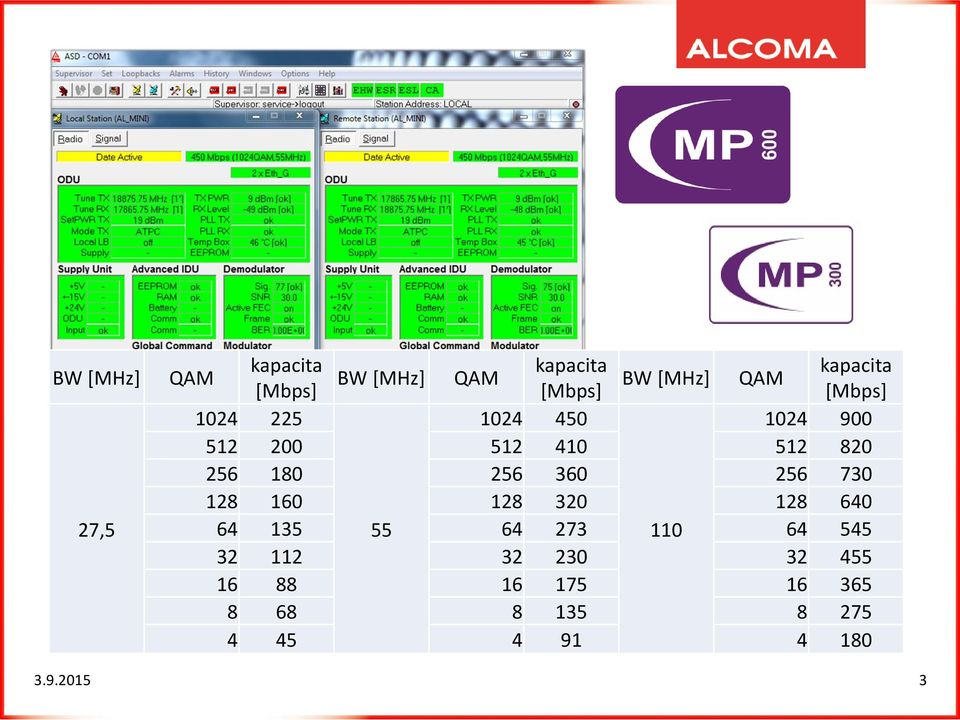

3 BW [MHz] 27,5 QAM kapacita kapacita kapacita BW [MHz] QAM BW [MHz] QAM [Mbps] [Mbps] [Mbps]

4

5 Za obchodní část prezentace ALCOMA Vám děkuji za pozornost. Pavel Tůma ISO 9001:2009 certified Made in Czech Republic

6 Vývoj modulačních metod u spojů v pásmu 80 GHz Ing. Vojtěch Klusáček Ph.D. Microwave development dept. ISO 9001:2009 certified Made in Czech Republic

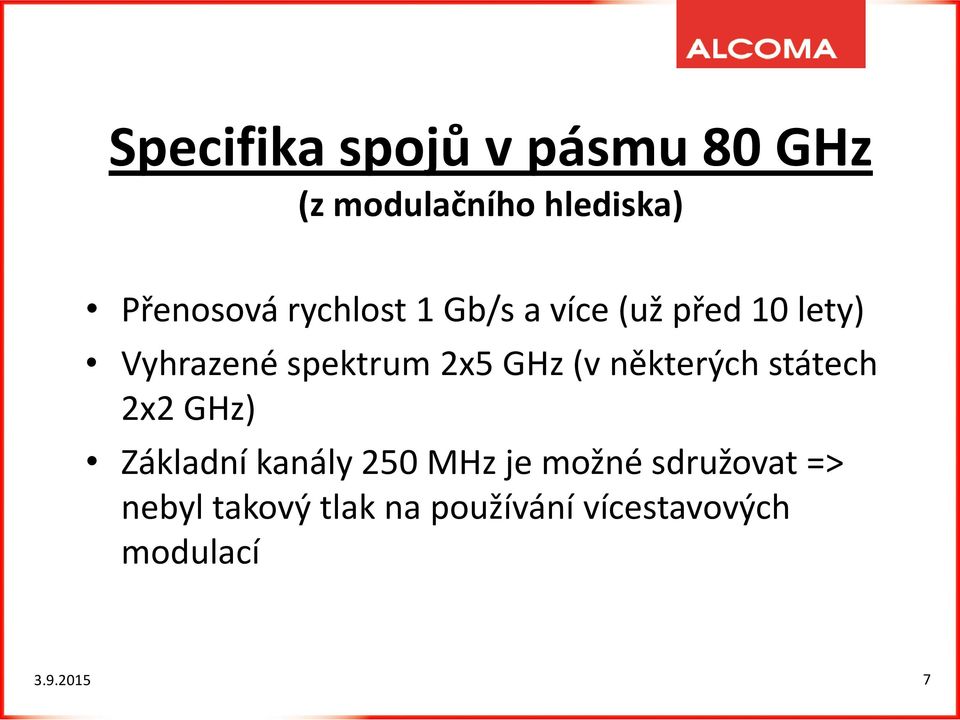

7 Specifika spojů v pásmu 80 GHz (z modulačního hlediska) Přenosová rychlost 1 Gb/s a více (už před 10 lety) Vyhrazené spektrum 2x5 GHz (v některých státech 2x2 GHz) Základní kanály 250 MHz je možné sdružovat => nebyl takový tlak na používání vícestavových modulací

8 Vývoj okolo roku 2005 Dvoustavové modulace BPSK, FSK, OOK Symbolová rychlost typicky 1250 MS/s Šířka zabraného spektra GHz (v některých státech problém) Čistá přenosová rychlost typicky 1 Gb/s Modemy realizovány převážně analogově bez použití DSP techniky

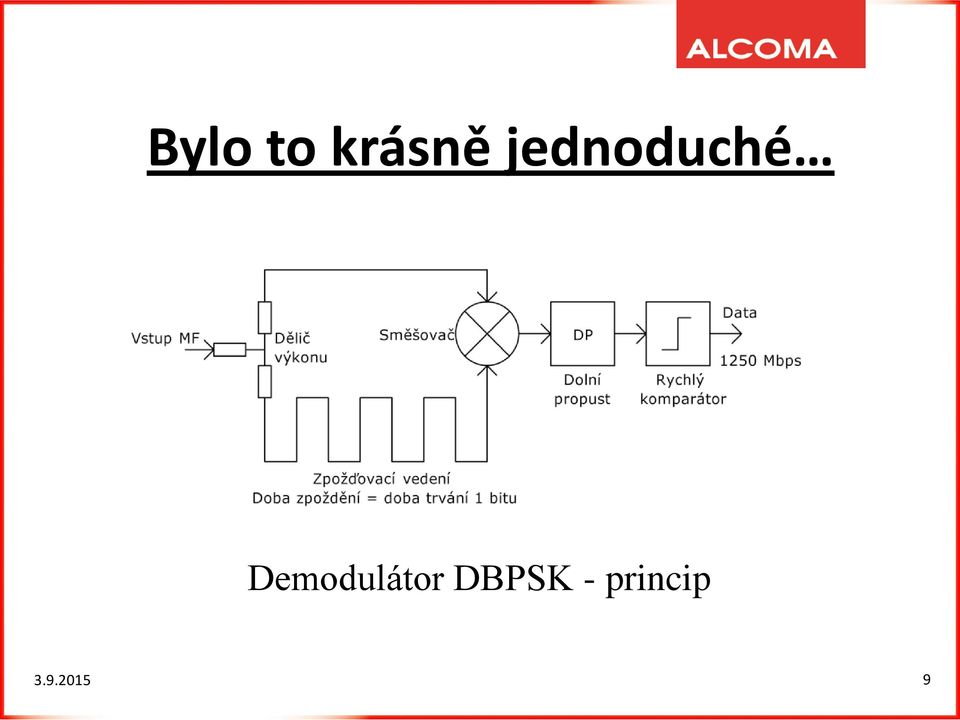

9 Bylo to krásně jednoduché Demodulátor DBPSK - princip

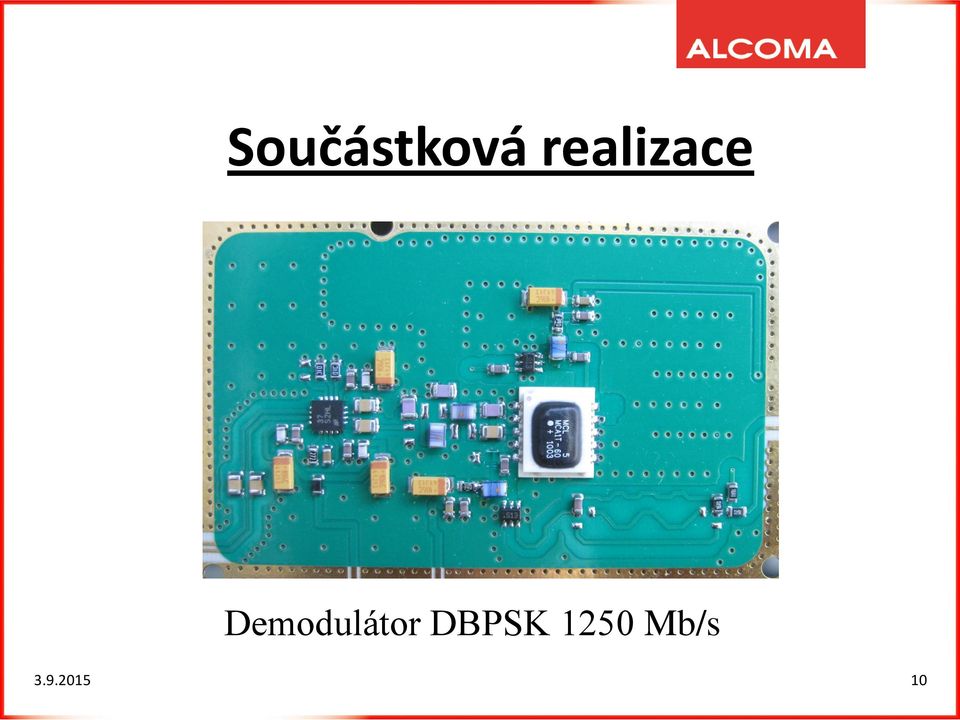

10 Součástková realizace Demodulátor DBPSK 1250 Mb/s

11 Vývoj okolo roku 2010 Modulace QPSK eventuálně 4 FSK Symbolová rychlost typicky 625 MS/s s možností přepnutí na nižší Šířka zabraného spektra 1 GHz a méně Čistá přenosová rychlost zůstává 1 Gb/s Modemy realizovány stále převážně analogově Oproti BPSK poloviční šířka spektra a také lepší citlivost (koherentní detekce)

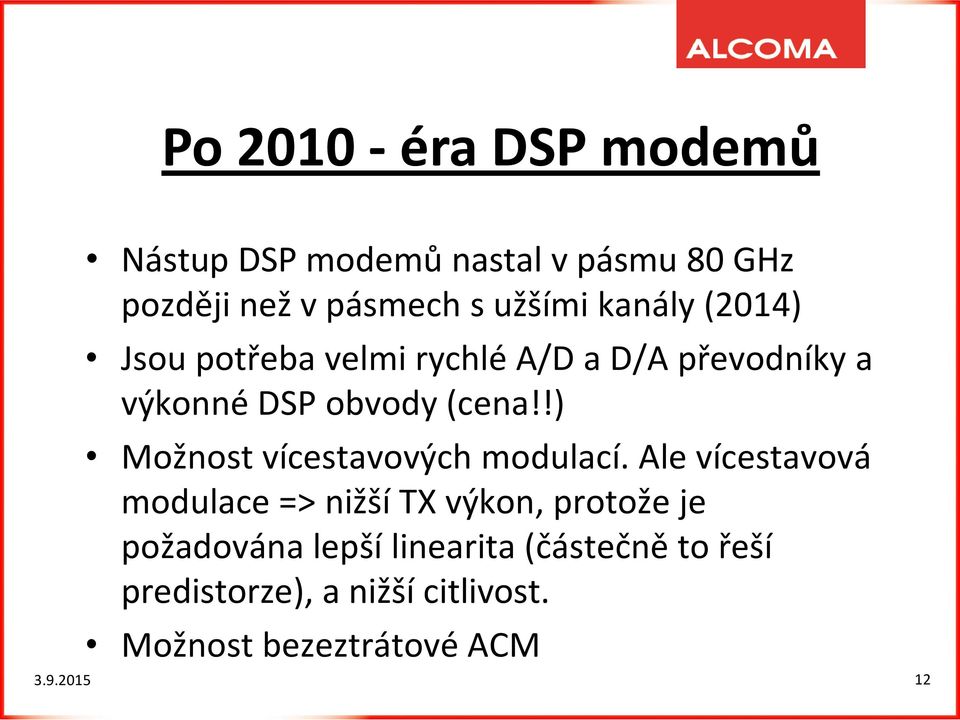

12 Po éra DSP modemů Nástup DSP modemů nastal v pásmu 80 GHz později než v pásmech s užšími kanály (2014) Jsou potřeba velmi rychlé A/D a D/A převodníky a výkonné DSP obvody (cena!!) Možnost vícestavových modulací. Ale vícestavová modulace => nižší TX výkon, protože je požadována lepší linearita (částečně to řeší predistorze), a nižší citlivost. Možnost bezeztrátové ACM

13 DSP modem realizovaný FPGA a externími převodníky Pro kanál 500 MHz je potřeba použít A/D a D/A převodníky cca 1000 MSPS Takto rychlé A/D převodníky jsou drahé FPGA běží na taktu asi 4x nižším, je potřeba rozsáhlá paralelizace => velké a drahé FPGA Dosažitelná přenosová kapacita cca 3 Gb/s Pokud nejsou vyžadovány modulace s vysokým počtem stavů a stačí např. 8 PSK, lze FPGA DSP modem výrazně zjednodušit a zlevnit

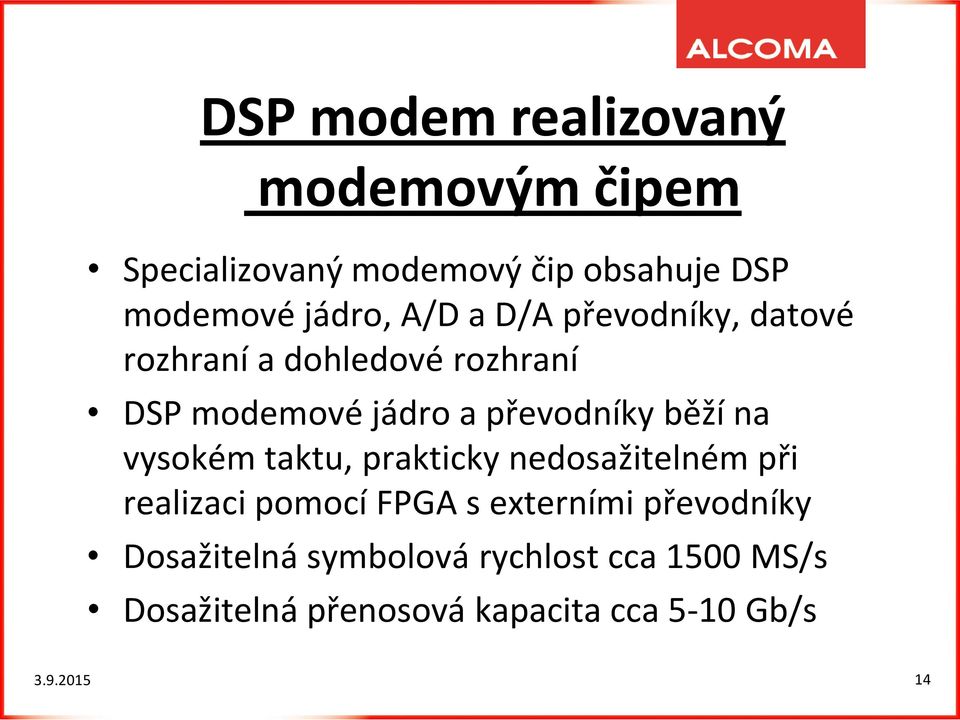

14 DSP modem realizovaný modemovým čipem Specializovaný modemový čip obsahuje DSP modemové jádro, A/D a D/A převodníky, datové rozhraní a dohledové rozhraní DSP modemové jádro a převodníky běží na vysokém taktu, prakticky nedosažitelném při realizaci pomocí FPGA s externími převodníky Dosažitelná symbolová rychlost cca 1500 MS/s Dosažitelná přenosová kapacita cca 5-10 Gb/s

15 Finální porovnání modemů Výhodou BPSK/QPSK analogových modemů je, že přenosovou rychlost 1 Gb/s zvládají díky vysoké symbolové rychlosti. To pro spoj přináší vysoký TX výkon a dobrou citlivost. DSP modemy často pro přenos 1 Gb/s potřebují vyšší modulaci než QPSK, s čímž je spojen nižší dosažitelný TX výkon (potřeba vyšší linearity) a dále i nižší citlivost. Výhodou DSP modemů je užší zabrané spektrum a bezeztrátová ACM. Pro rychlosti výrazně nad 1 Gb/s je nutné použít zařízení s DSP modemem a vícestavovou modulací. To vede na nízkou citlivost spoje, kdy je potřeba počítat s menší rezervou na únik nutnost použití ACM a častějším snižováním rychlosti kvůli dešti

16 Výhody koherentní QPSK z hlediska nasazení spoje Lepší využití výkonu koncového stupně => větší použitelný vysílací výkon TX => větší dosah spoje Koherentní demodulace => lepší citlivost (srovnatelná s DSP modemy při stejné modulaci) Nižší cena hadware => nižší cena spoje
