1 Řada Security Uživatelská příručka Monitor LCD

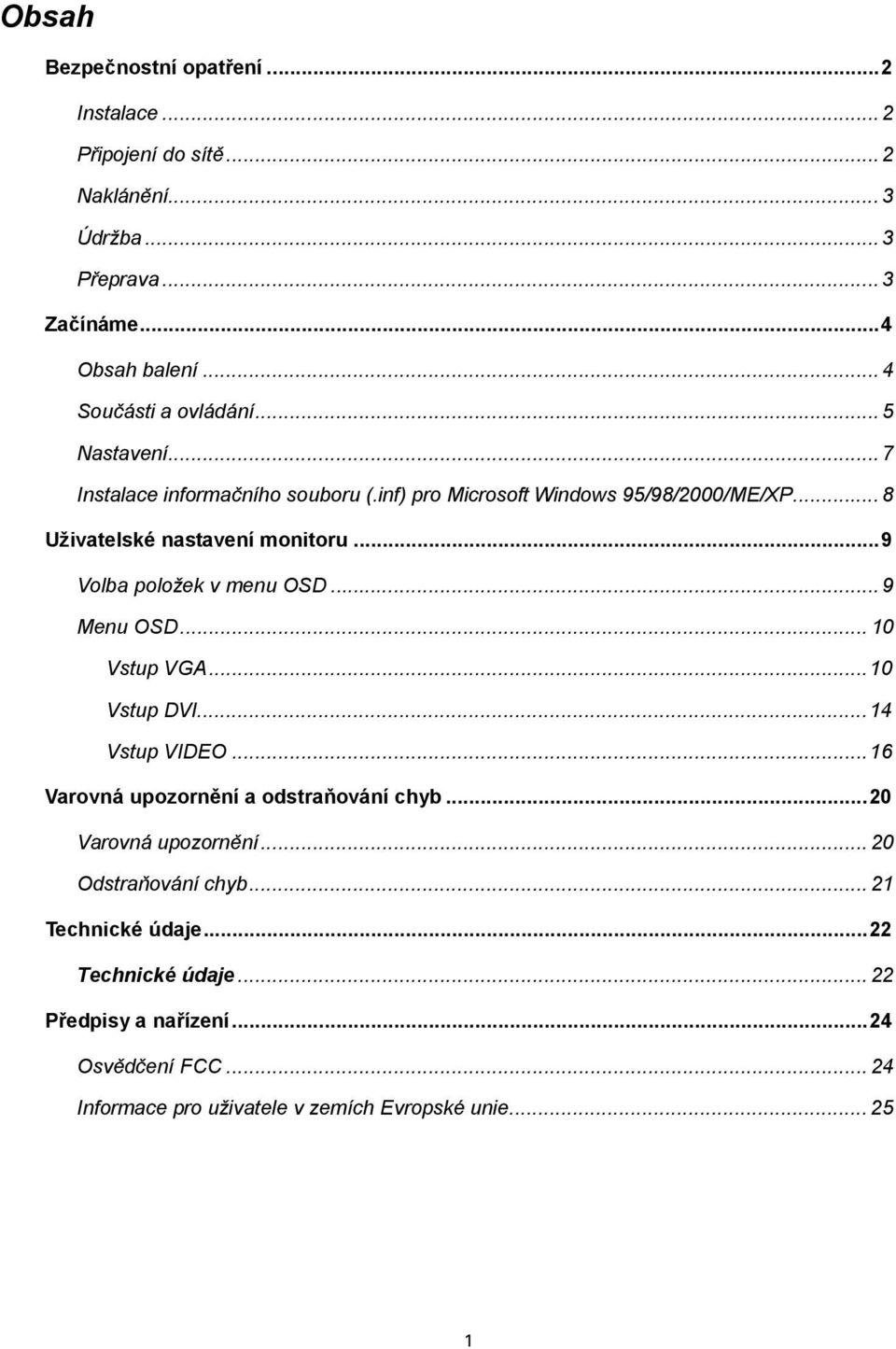

2 Obsah Bezpečnostní opatření...2 Instalace... 2 Připojení do sítě... 2 Naklánění... 3 Údržba... 3 Přeprava... 3 Začínáme...4 Obsah balení... 4 Součásti a ovládání... 5 Nastavení... 7 Instalace informačního souboru (.inf) pro Microsoft Windows 95/98/2000/ME/XP... 8 Uživatelské nastavení monitoru...9 Volba položek v menu OSD... 9 Menu OSD Vstup VGA...10 Vstup DVI...14 Vstup VIDEO...16 Varovná upozornění a odstraňování chyb...20 Varovná upozornění Odstraňování chyb Technické údaje...22 Technické údaje Předpisy a nařízení...24 Osvědčení FCC Informace pro uživatele v zemích Evropské unie

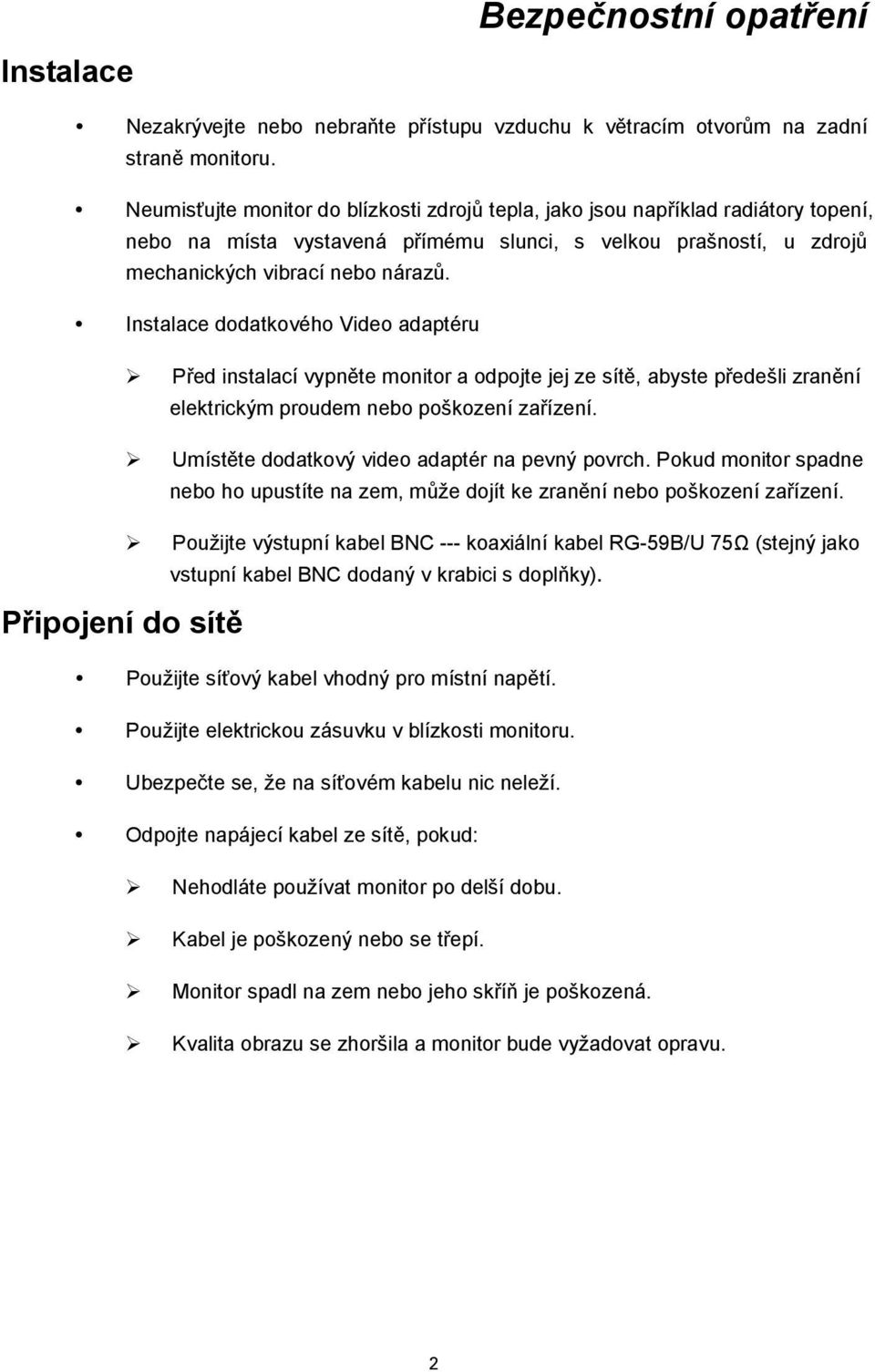

3 Bezpečnostní opatření Instalace Nezakrývejte nebo nebraňte přístupu vzduchu k větracím otvorům na zadní straně monitoru. Neumisťujte monitor do blízkosti zdrojů tepla, jako jsou například radiátory topení, nebo na místa vystavená přímému slunci, s velkou prašností, u zdrojů mechanických vibrací nebo nárazů. Instalace dodatkového Video adaptéru Před instalací vypněte monitor a odpojte jej ze sítě, abyste předešli zranění elektrickým proudem nebo poškození zařízení. Umístěte dodatkový video adaptér na pevný povrch. Pokud monitor spadne nebo ho upustíte na zem, může dojít ke zranění nebo poškození zařízení. Použijte výstupní kabel BNC --- koaxiální kabel RG-59B/U 75Ω (stejný jako vstupní kabel BNC dodaný v krabici s doplňky). Připojení do sítě Použijte síťový kabel vhodný pro místní napětí. Použijte elektrickou zásuvku v blízkosti monitoru. Ubezpečte se, že na síťovém kabelu nic neleží. Odpojte napájecí kabel ze sítě, pokud: Nehodláte používat monitor po delší dobu. Kabel je poškozený nebo se třepí. Monitor spadl na zem nebo jeho skříň je poškozená. Kvalita obrazu se zhoršila a monitor bude vyžadovat opravu. 2

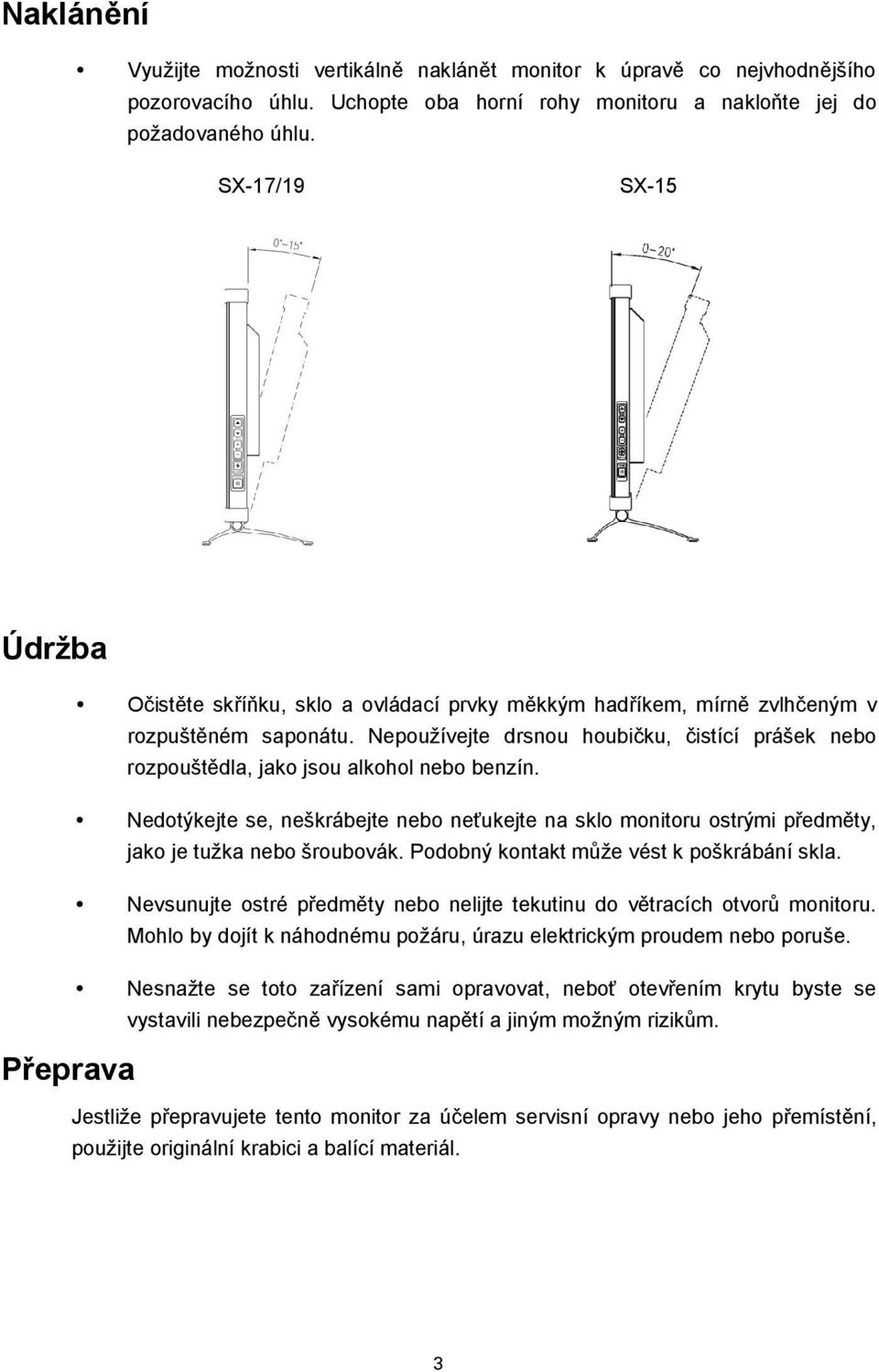

4 Naklánění Využijte možnosti vertikálně naklánět monitor k úpravě co nejvhodnějšího pozorovacího úhlu. Uchopte oba horní rohy monitoru a nakloňte jej do požadovaného úhlu. SX-17/19 SX-15 Údržba Přeprava Očistěte skříňku, sklo a ovládací prvky měkkým hadříkem, mírně zvlhčeným v rozpuštěném saponátu. Nepoužívejte drsnou houbičku, čistící prášek nebo rozpouštědla, jako jsou alkohol nebo benzín. Nedotýkejte se, neškrábejte nebo neťukejte na sklo monitoru ostrými předměty, jako je tužka nebo šroubovák. Podobný kontakt může vést k poškrábání skla. Nevsunujte ostré předměty nebo nelijte tekutinu do větracích otvorů monitoru. Mohlo by dojít k náhodnému požáru, úrazu elektrickým proudem nebo poruše. Nesnažte se toto zařízení sami opravovat, neboť otevřením krytu byste se vystavili nebezpečně vysokému napětí a jiným možným rizikům. Jestliže přepravujete tento monitor za účelem servisní opravy nebo jeho přemístění, použijte originální krabici a balící materiál. 3

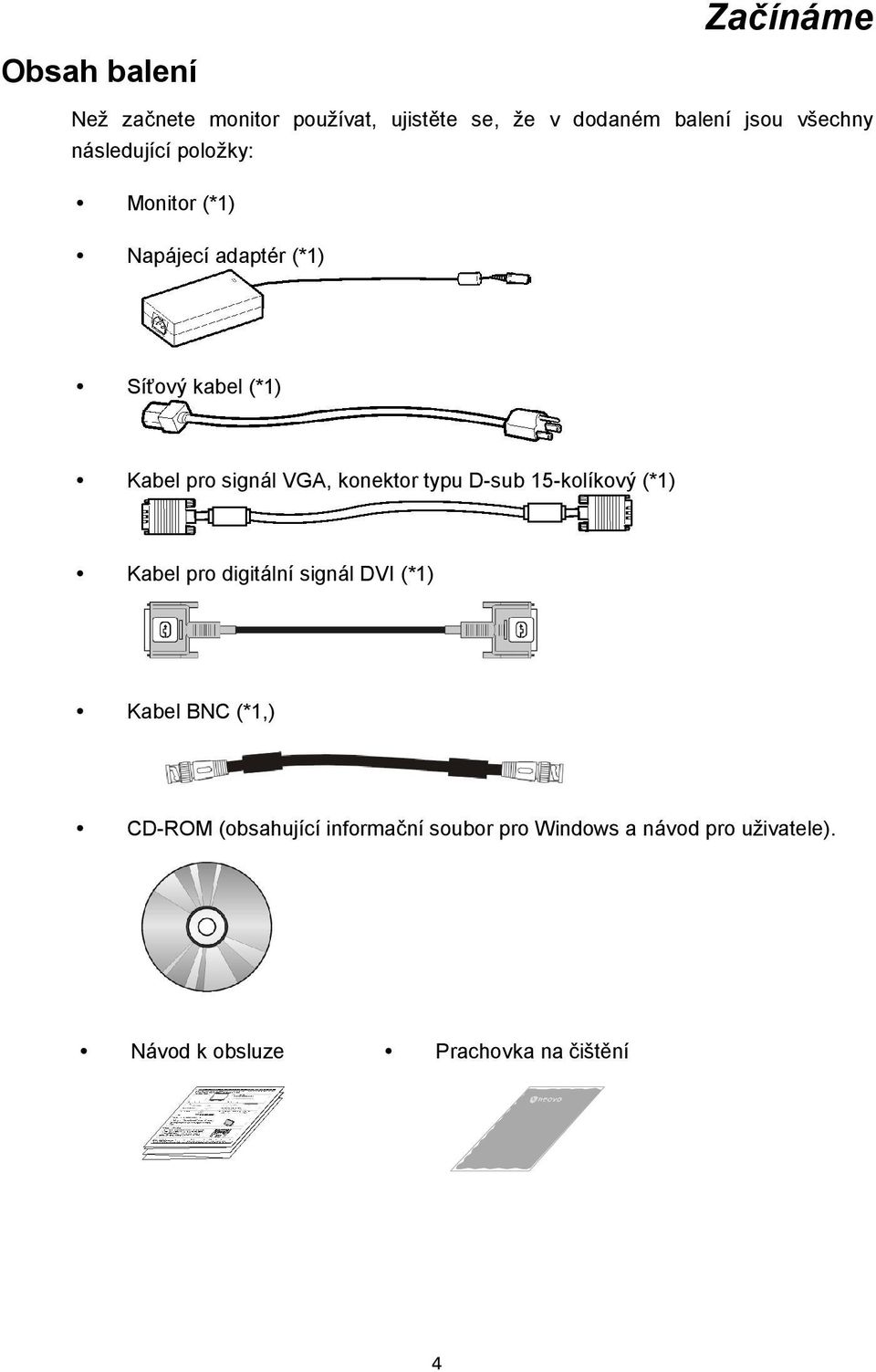

5 Začínáme Obsah balení Než začnete monitor používat, ujistěte se, že v dodaném balení jsou všechny následující položky: Monitor (*1) Napájecí adaptér (*1) Síťový kabel (*1) Kabel pro signál VGA, konektor typu D-sub 15-kolíkový (*1) Kabel pro digitální signál DVI (*1) Kabel BNC (*1,) CD-ROM (obsahující informační soubor pro Windows a návod pro uživatele). Návod k obsluze Prachovka na čištění 4

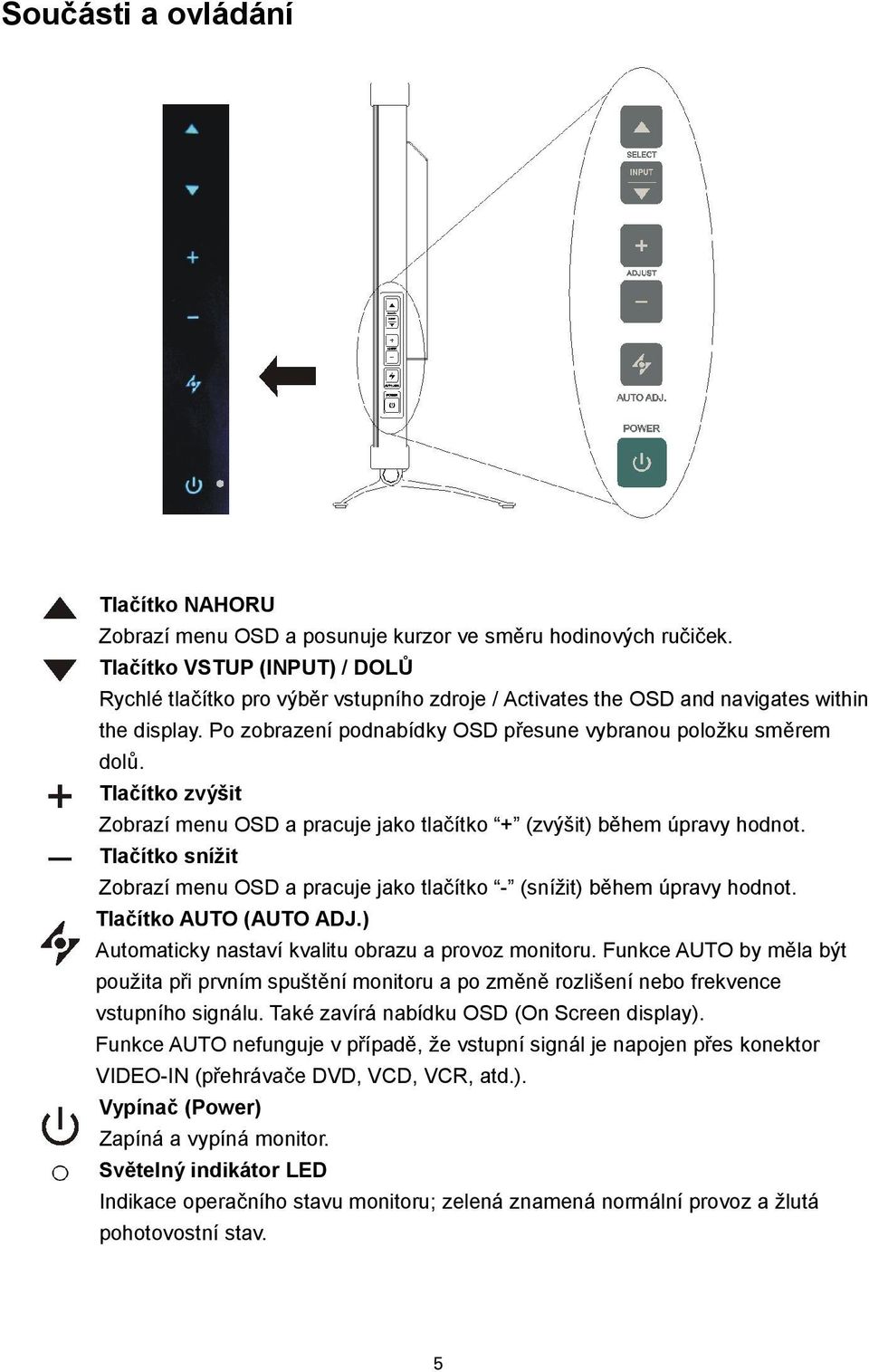

6 Součásti a ovládání Tlačítko NAHORU Zobrazí menu OSD a posunuje kurzor ve směru hodinových ručiček. Tlačítko VSTUP (INPUT) / DOLŮ Rychlé tlačítko pro výběr vstupního zdroje / Activates the OSD and navigates within the display. Po zobrazení podnabídky OSD přesune vybranou položku směrem dolů. Tlačítko zvýšit Zobrazí menu OSD a pracuje jako tlačítko + (zvýšit) během úpravy hodnot. Tlačítko snížit Zobrazí menu OSD a pracuje jako tlačítko - (snížit) během úpravy hodnot. Tlačítko AUTO (AUTO ADJ.) Automaticky nastaví kvalitu obrazu a provoz monitoru. Funkce AUTO by měla být použita při prvním spuštění monitoru a po změně rozlišení nebo frekvence vstupního signálu. Také zavírá nabídku OSD (On Screen display). Funkce AUTO nefunguje v případě, že vstupní signál je napojen přes konektor VIDEO-IN (přehrávače DVD, VCD, VCR, atd.). Vypínač (Power) Zapíná a vypíná monitor. Světelný indikátor LED Indikace operačního stavu monitoru; zelená znamená normální provoz a žlutá pohotovostní stav. 5

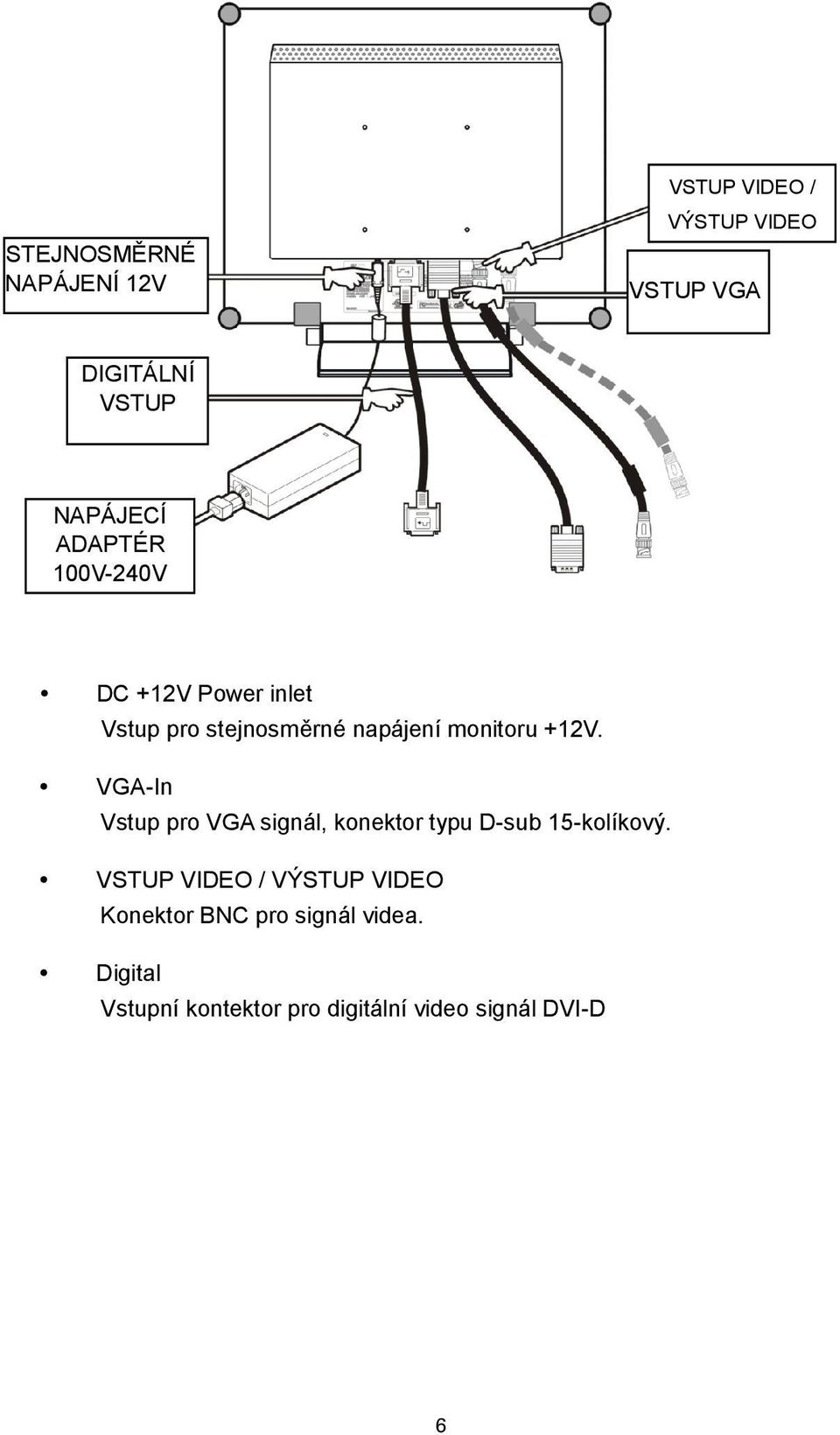

7 STEJNOSMĚRNÉ NAPÁJENÍ 12V VSTUP VIDEO / VÝSTUP VIDEO VSTUP VGA DIGITÁLNÍ VSTUP NAPÁJECÍ ADAPTÉR 100V-240V DC +12V Power inlet Vstup pro stejnosměrné napájení monitoru +12V. VGA-In Vstup pro VGA signál, konektor typu D-sub 15-kolíkový. VSTUP VIDEO / VÝSTUP VIDEO Konektor BNC pro signál videa. Digital Vstupní kontektor pro digitální video signál DVI-D 6

8 Nastavení Nastavte monitor v souladu s následujícími pokyny. Krok 1: Odstraňte z monitoru všechen balící materiál a sloupněte z obrazovky plastickou ochrannou fólii. Krok 2: Vypněte počítač a monitor a připojte dodaný kabel pro VGA signál. Připojení počítače typu IBM IBM PC/AT nebo kompatibilní počítač Do video výstupu Do monitoru Připojení video zařízení s digitálním výstupem (Volitelný) IBM PC/AT nebo kompatibilní počítač Do video výstupu Do monitoru Připojení ke zdroji videa prostřednictvím kabelu BNC Vypněte zdroj videa a připojte kabel BNC k portu Input na zadní straně monitoru a zdroje videa. Do video výstupu Do monitoru 7

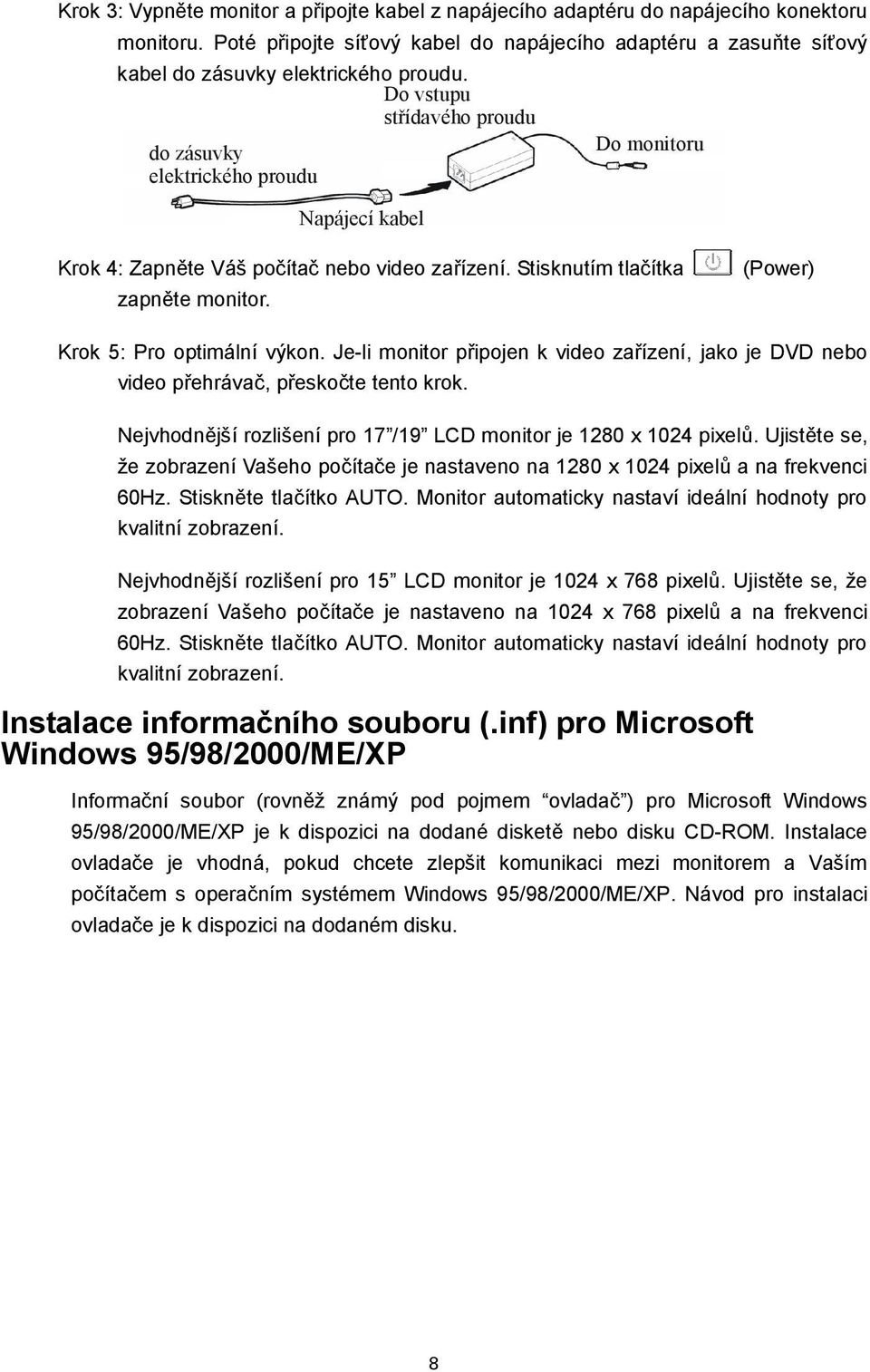

9 Krok 3: Vypněte monitor a připojte kabel z napájecího adaptéru do napájecího konektoru monitoru. Poté připojte síťový kabel do napájecího adaptéru a zasuňte síťový kabel do zásuvky elektrického proudu. Do vstupu střídavého proudu do zásuvky Do monitoru elektrického proudu Napájecí kabel Krok 4: Zapněte Váš počítač nebo video zařízení. Stisknutím tlačítka zapněte monitor. (Power) Krok 5: Pro optimální výkon. Je-li monitor připojen k video zařízení, jako je DVD nebo video přehrávač, přeskočte tento krok. Nejvhodnější rozlišení pro 17 /19 LCD monitor je 1280 x 1024 pixelů. Ujistěte se, že zobrazení Vašeho počítače je nastaveno na 1280 x 1024 pixelů a na frekvenci 60Hz. Stiskněte tlačítko AUTO. Monitor automaticky nastaví ideální hodnoty pro kvalitní zobrazení. Nejvhodnější rozlišení pro 15 LCD monitor je 1024 x 768 pixelů. Ujistěte se, že zobrazení Vašeho počítače je nastaveno na 1024 x 768 pixelů a na frekvenci 60Hz. Stiskněte tlačítko AUTO. Monitor automaticky nastaví ideální hodnoty pro kvalitní zobrazení. Instalace informačního souboru (.inf) pro Microsoft Windows 95/98/2000/ME/XP Informační soubor (rovněž známý pod pojmem ovladač ) pro Microsoft Windows 95/98/2000/ME/XP je k dispozici na dodané disketě nebo disku CD-ROM. Instalace ovladače je vhodná, pokud chcete zlepšit komunikaci mezi monitorem a Vaším počítačem s operačním systémem Windows 95/98/2000/ME/XP. Návod pro instalaci ovladače je k dispozici na dodaném disku. 8

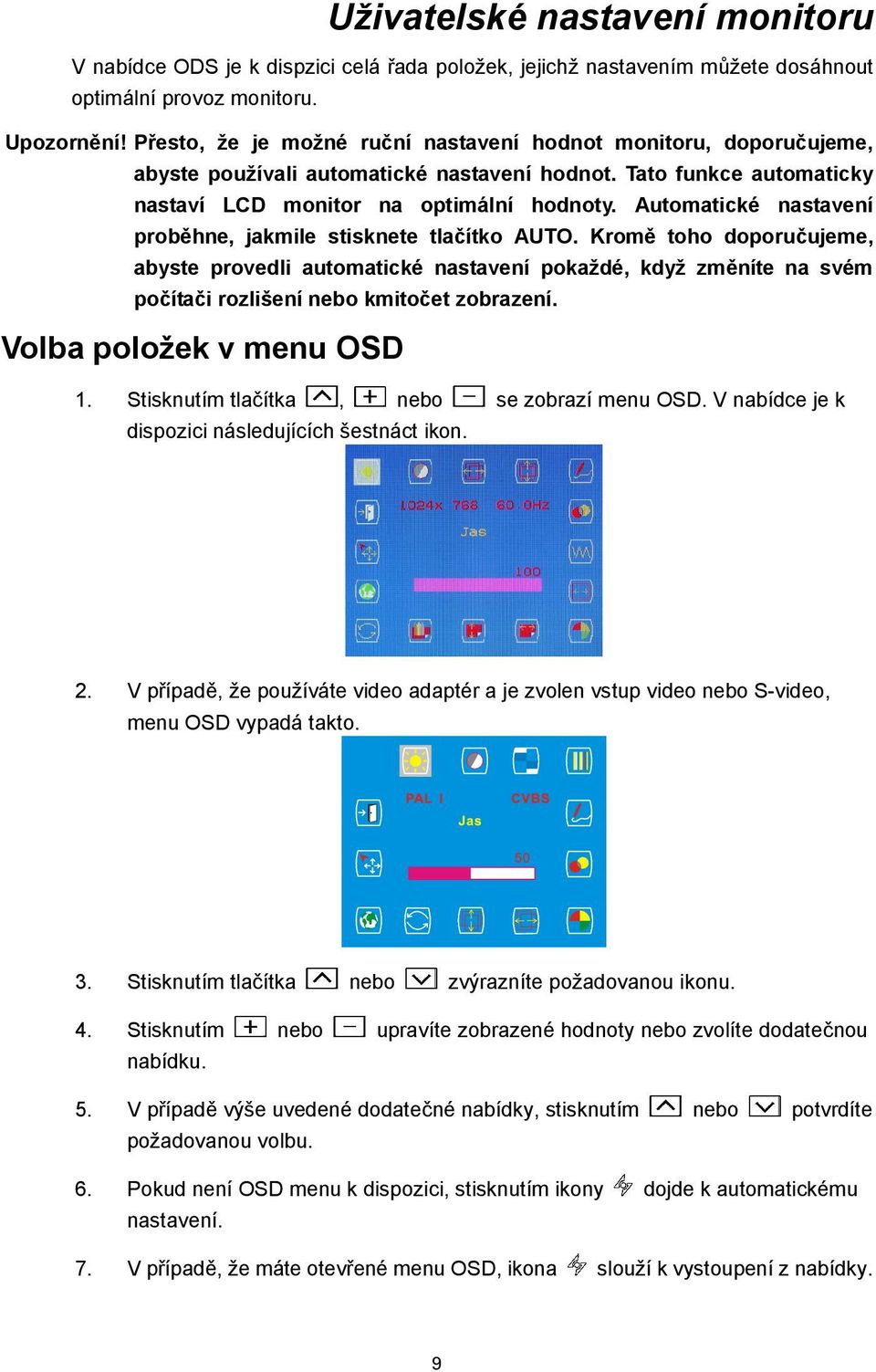

10 Uživatelské nastavení monitoru V nabídce ODS je k dispzici celá řada položek, jejichž nastavením můžete dosáhnout optimální provoz monitoru. Upozornění! Přesto, že je možné ruční nastavení hodnot monitoru, doporučujeme, abyste používali automatické nastavení hodnot. Tato funkce automaticky nastaví LCD monitor na optimální hodnoty. Automatické nastavení proběhne, jakmile stisknete tlačítko AUTO. Kromě toho doporučujeme, abyste provedli automatické nastavení pokaždé, když změníte na svém počítači rozlišení nebo kmitočet zobrazení. Volba položek v menu OSD 1. Stisknutím tlačítka, nebo se zobrazí menu OSD. V nabídce je k dispozici následujících šestnáct ikon. 2. V případě, že používáte video adaptér a je zvolen vstup video nebo S-video, menu OSD vypadá takto. 3. Stisknutím tlačítka nebo zvýrazníte požadovanou ikonu. 4. Stisknutím nebo upravíte zobrazené hodnoty nebo zvolíte dodatečnou nabídku. 5. V případě výše uvedené dodatečné nabídky, stisknutím nebo potvrdíte požadovanou volbu. 6. Pokud není OSD menu k dispozici, stisknutím ikony dojde k automatickému nastavení. 7. V případě, že máte otevřené menu OSD, ikona slouží k vystoupení z nabídky. 9

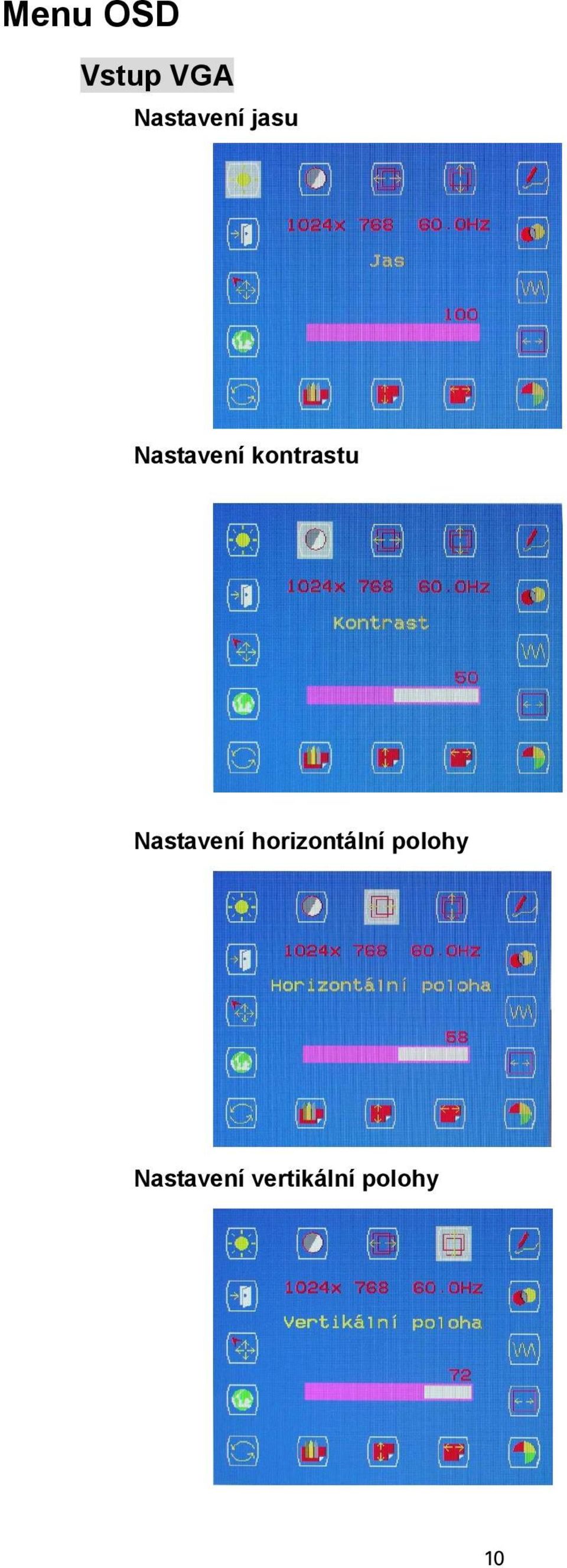

11 Menu OSD Vstup VGA Nastavení jasu Nastavení kontrastu Nastavení horizontální polohy Nastavení vertikální polohy 10

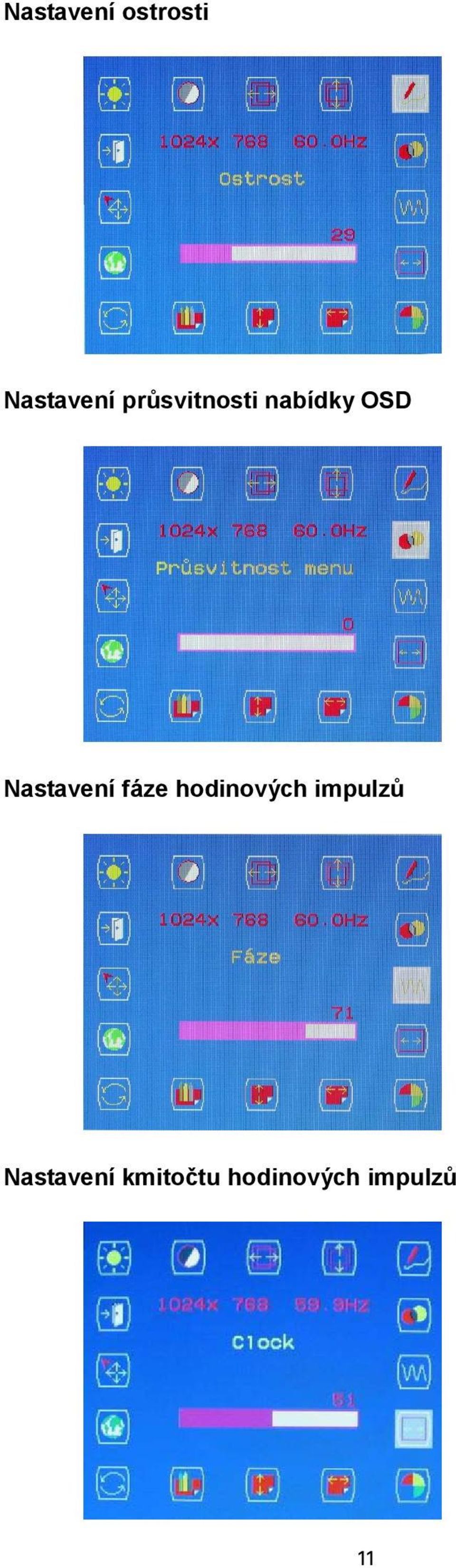

12 Nastavení ostrosti Nastavení průsvitnosti nabídky OSD Nastavení fáze hodinových impulzů Nastavení kmitočtu hodinových impulzů 11

13 Volba teploty barev Poznámka: Teplota barev může být nastavena složkami RGB v podnabídce Uživatel. Nastavení horizontální polohy menu OSD na obrazovce Nastavení vertikální polohy menu OSD na obrazovce Volba grafika / Text Poznámka: Doporučujeme zvolit podnabídku Text v případě, že rozlišení zobrazení je nebo pixelů. 12

14 Volba Recall (Obnovení původního nastavení) Poznámka: Doporučujeme zvolit Recall v případě, že uživatel není spokojen s nastavenými hodnotami. Volba jazyka Volba vstupu Volba Exit - Ukončit 13

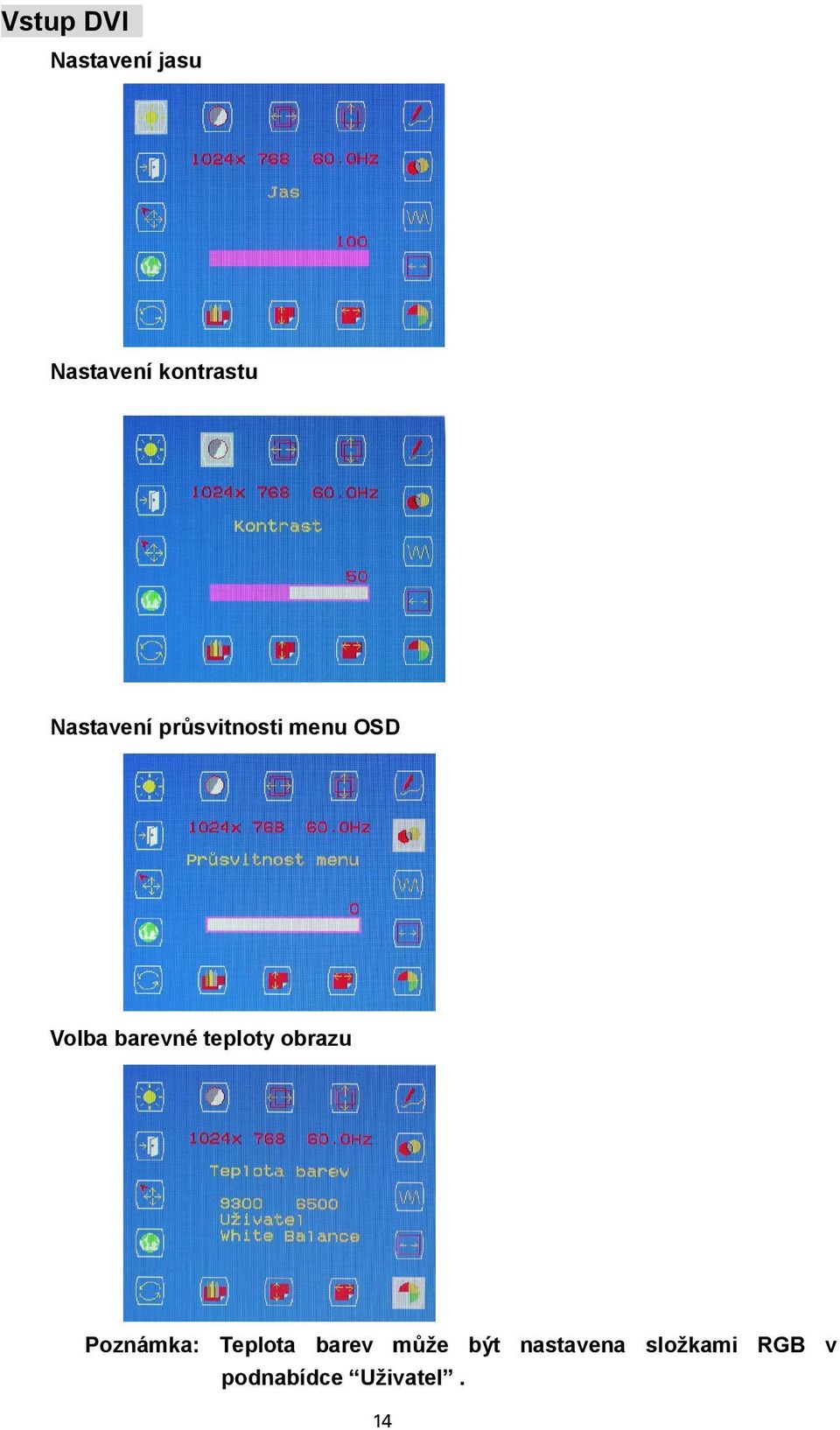

15 Vstup DVI Nastavení jasu Nastavení kontrastu Nastavení průsvitnosti menu OSD Volba barevné teploty obrazu Poznámka: Teplota barev může být nastavena složkami RGB v podnabídce Uživatel. 14

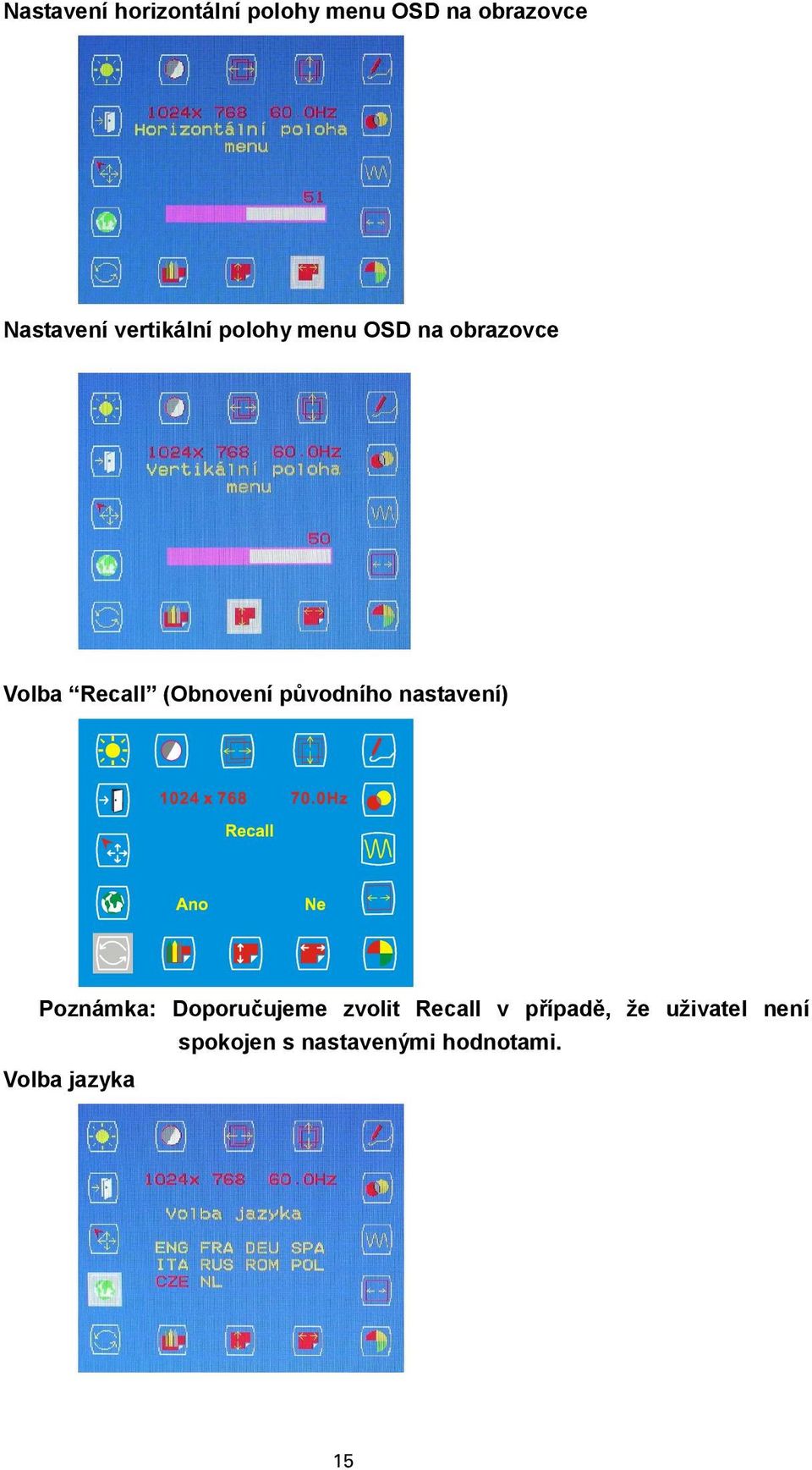

16 Nastavení horizontální polohy menu OSD na obrazovce Nastavení vertikální polohy menu OSD na obrazovce Volba Recall (Obnovení původního nastavení) Poznámka: Doporučujeme zvolit Recall v případě, že uživatel není spokojen s nastavenými hodnotami. Volba jazyka 15

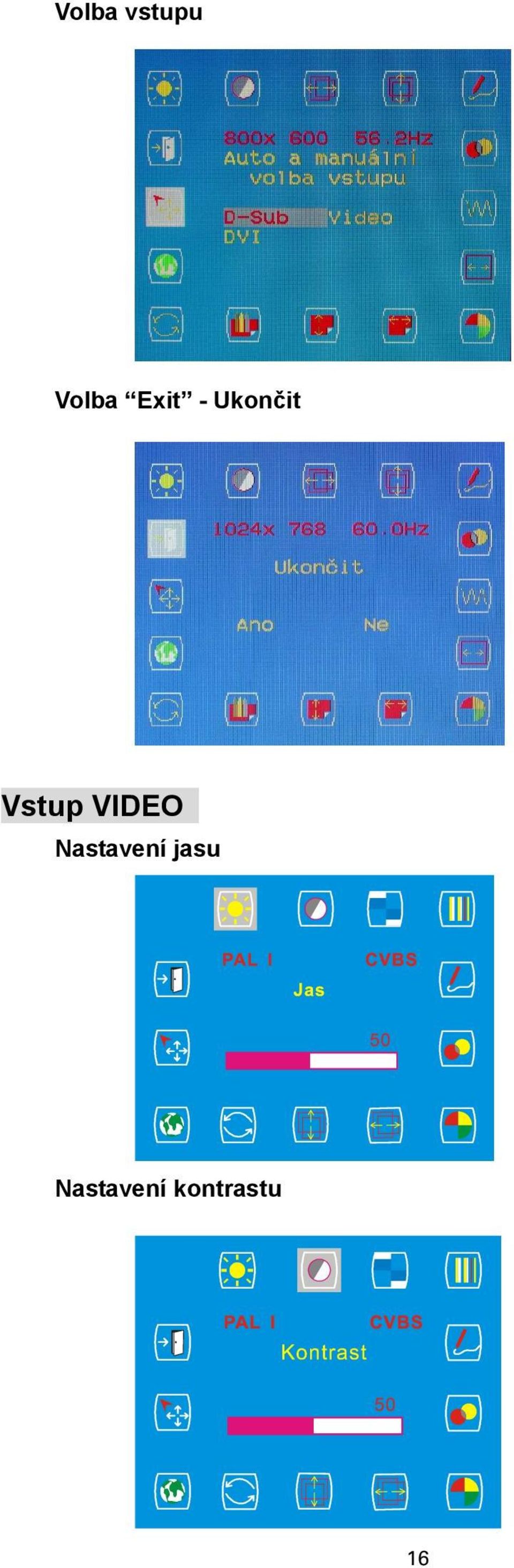

17 Volba vstupu Volba Exit - Ukončit Vstup VIDEO Nastavení jasu Nastavení kontrastu 16

18 Nastavení barevné sytosti Nastavení barevného odstínu Nastavení ostrosti Nastavení průsvitnosti nabídky OSD 17

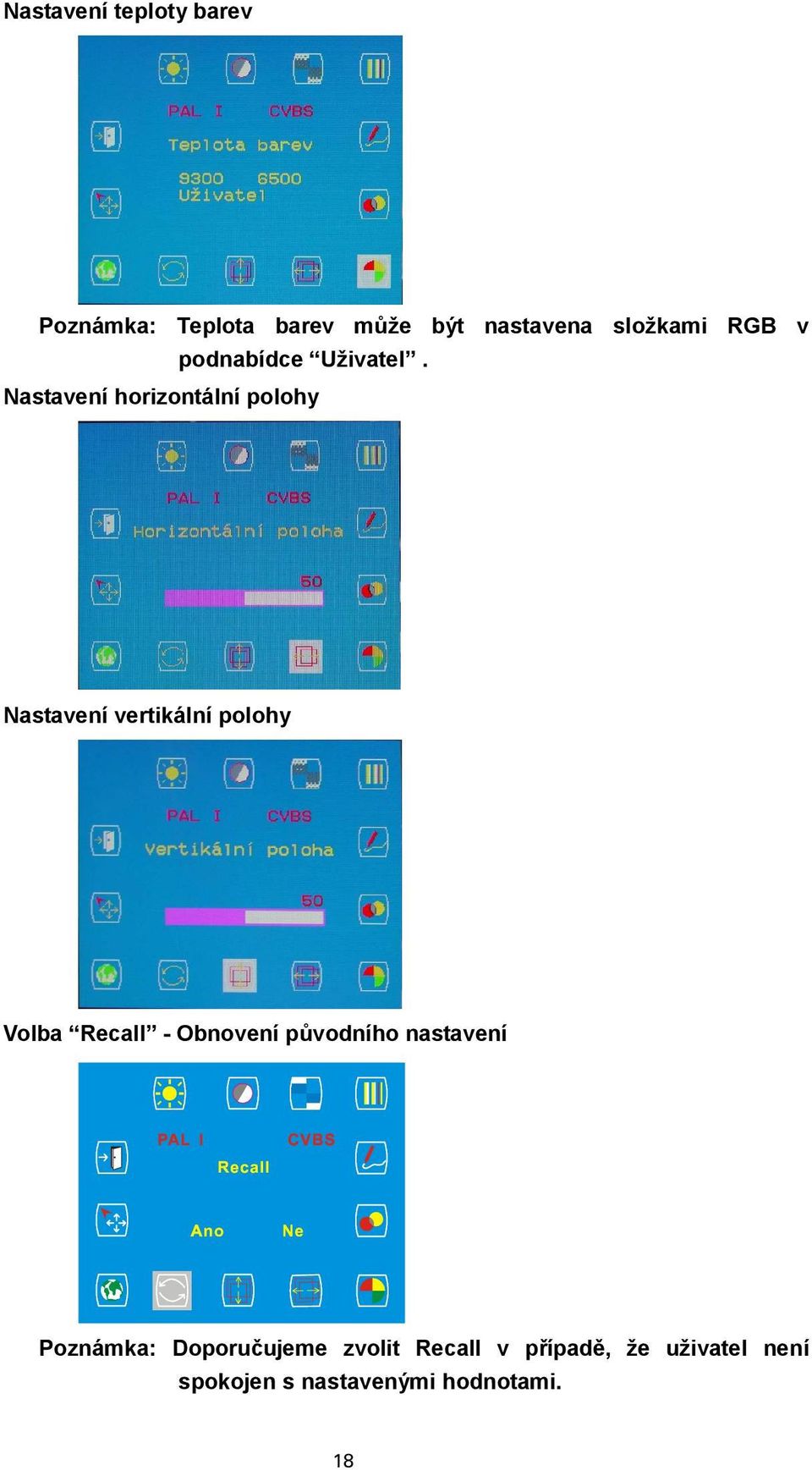

19 Nastavení teploty barev Poznámka: Teplota barev může být nastavena složkami RGB v podnabídce Uživatel. Nastavení horizontální polohy Nastavení vertikální polohy Volba Recall - Obnovení původního nastavení Poznámka: Doporučujeme zvolit Recall v případě, že uživatel není spokojen s nastavenými hodnotami. 18

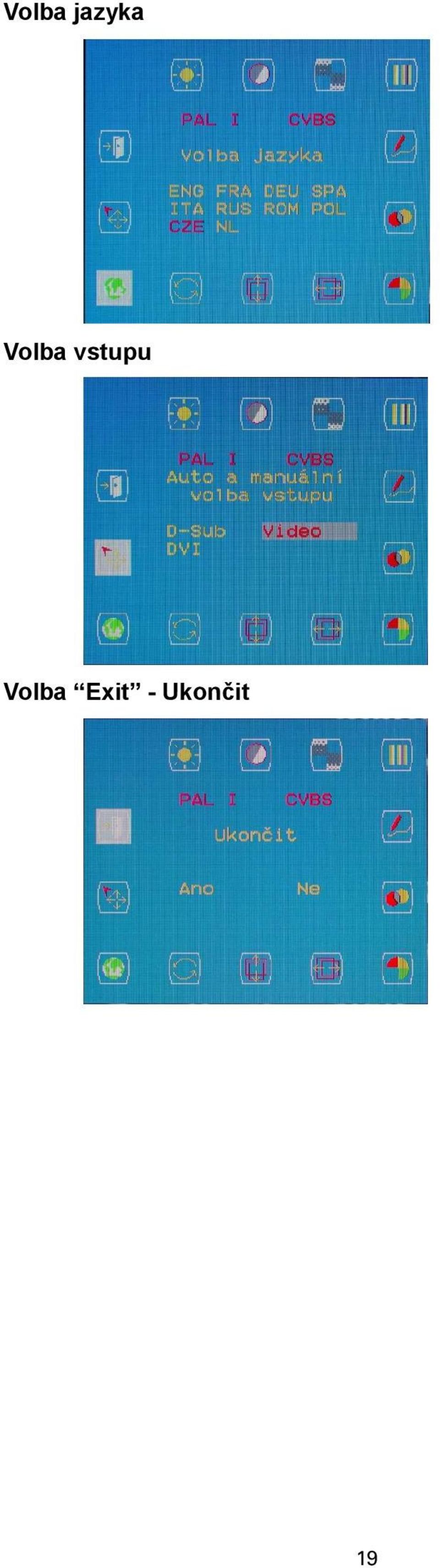

20 Volba jazyka Volba vstupu Volba Exit - Ukončit 19

21 Varovná upozornění a odstraňování chyb Varovná upozornění Když se na monitoru zobrazí pokyn CAN NOT DISPLAY THIS INPUT SIGNAL (TENTO VSTUPNÍ SIGNÁL NELZE ZOBRAZIT) NO SIGNAL INPUT (NENÍ VSTUPNÍ SIGNÁL) Zkontrolujte tyto položky Monitor není schopen zobrazit vstupní signál. Zkontrolujte, zda je správně nastavené rozlišení a kmitočet pro specifikovaný monitor. Vyhledejte podrobné informace v kapitole Technické údaje tohoto návodu pro uživatele. Ve vstupních konektorech VGA nebo S-video není signál. Zkontrolujte, zda je Váš počítač nebo video zařízení zapnuto. Zkontrolujte, zda je přívodní video kabel správně připojen. Ujistěte se, že žádný kolík ve video konektorech není zlomený nebo vtlačený dovnitř. WAIT FOR AUTOMATIC ADJUSTMENT (VYČKEJTE, AŽ PROBĚHNE AUTOMATICKÉ NASTAVENÍ) HLAVNÍ NABÍDKA OVLÁDÁNÍ ZAMKNUTA/ ODEMKNUTA Monitor vyhledává vstupní signál a provádí automatické nastavení optimálních hodnot. Tento proces trvá zhruba 5 sekund. Doporučujeme, abyste stiskli tlačítko AUTO pokaždé, když změníte rozlišení nebo kmitočet zobrazení. Hlavní nabídka ovládání (OSD) je zamknuta, aby nedošlo k nechtěné změně nastavení. Stisknutím a podržením tlačítek,, současně podobu 5 sekund odemknete hlavní nabídku ovládání. 20

22 Odstraňování chyb Příznak Zkontrolujte tyto položky Není obraz Zkontrolujte, zda je monitor zapnutý. LED indikátor napětí nesvítí Zkontrolujte, zda je napájecí adaptér správně připojen k monitoru. Zkontrolujte, zda je síťový kabel správně připojen k napájecímu adaptéru. Zkontrolujte, zda je síťový kabel správně připojen do zásuvky elektrického proudu. Pomocí jiného spotřebiče zkontrolujte, zda je v zásuvce elektrický proud. Není obraz Ujistěte se, že počítač není v pohotovostním režimu. LED indikátor napětí svítí žlutě (Počítač oživíte, když pohnete myší nebo stisknete klávesu na klávesnici.) Zkontrolujte, zda je Váš počítač nebo video zařízení zapnuté. Zkontrolujte, zda je video kabel správně připojen. Text není zobrazen kvalitně Změňte rozlišení na 1280*1024 (pro 19 a 17 ) nebo 1024*768 (pro 15 ) pixelů, pokud tomu tak není. Stiskněte tlačítko AUTO, aby proběhlo automatické nastavení optimálních hodnot. Proveďte jemné doladění nastavením hodnot pro Clock a Phase v nabídce OSD. (Podrobné informace najdete v kapitole Uživatelské nastavení monitoru tohoto návodu.) Obraz není uprostřed monitoru Stiskněte tlačítko AUTO, aby proběhlo Některé řádky nejsou zobrazeny automatické nastavení optimálních hodnot. Proveďte jemné doladění horizontální a vertikální polohy (H. Position a V. Position). (Podrobné informace najdete v kapitole Uživatelské nastavení monitoru tohoto návodu.) V obraze jsou malé červené, zelené, modré nebo černé tečky. TFT panel LCD monitoru tvoří miliony miniaturních tranzistorů. Každý tranzistor, který je poruchový, se projeví jako barevná tečka. V souladu s přijatým standardem je akceptovatelné, aby monitor třídy A měl až 3 tečky v obraze. Takový LCD monitor splňuje požadavky zmíněné normy. 21

23 Technické údaje SX-19 Technické údaje Elektro-technické parametry Rozměr obrazu Rozlišení Horizontální synchonizace Vertikální synchronizace Maximální šířka pásma Připojení 19,0 (48.2cm) úhlopříčně 1280 x 1024 pixelů 30kHz 80kHz 60Hz 75Hz 135MHz Napájení: 3-kolíková síťová zásuvka Fyzické parametry Hmotnost Netto: 7,4Kg (16.3 lb) Úhel naklánění 0º - 15º SX-17 Elektro-technické parametry Rozměr obrazu Rozlišení Horizontální synchonizace Vertikální synchronizace Maximální šířka pásma Připojení 17,0 (43.1cm) úhlopříčně 1280 x 1024 pixelů 60kHz 80kHz 50Hz 75Hz 135MHz Napájení: 3-kolíková síťová zásuvka Fyzické parametry Hmotnost Netto: 6,4Kg (14.1 lb) Úhel naklánění 0º - 15º 22

24 SX-15 Elektro-technické parametry Rozměr obrazu Rozlišení Horizontální synchonizace Vertikální synchronizace Maximální šířka pásma Připojení 15,0 (381mm) úhlopříčně 1024 x 768 pixelů 30kHz 80kHz 50Hz 75Hz 80MHz Napájení: 3-kolíková síťová zásuvka Fyzické parametry Hmotnost Netto: 4,7Kg (10.34 lb) Úhel naklánění 0º - 20º 23

25 Předpisy a nařízení Osvědčení FCC Toto zařízení splňuje požadavky FCC (regulační orgán pro komunikace USA), část 15. Práce se zařízením je podřízena dvěma podmínkám: (1) tento přístroj nesmí být zdrojem škodlivého rušení, a (2) tento přístroj musí být schopen přijímat jakékoliv rušení včetně toho, které může způsobit nežádoucí činnost. POZNÁMKA: Toto zařízení bylo otestováno a splňuje požadavky na digitální zařízení třídy B ve shodě s nařízením FCC, část 15. Tyto podmínky jsou stanoveny tak, aby poskytovaly rozumnou ochranu před škodlivým rušením v obytné zástavbě. Tento přístroj používá a je zdrojem radiového signálu, a pokud není instalován a používán v souladu s pokyny, může být zdrojem rušení radiové komunikace. Výrobce nezaručuje, že se při určité instalaci rušení neobjeví. Pokud tento přístroj ruší televizní nebo radiový příjem, což lze určit jednoduchým zapnutím a vypnutím přístroje, doporučujeme uživateli rušení odstranit jedním z následujících způsobů: Změnit nasměrování nebo přemístit anténu pro příjem signálu. Zvýšit odstup mezi přijímačem a zařízením. Zapojit přístroj do síťové zásuvky jiného napájecího okruhu, do kterého není zapojen přijímač. Další rady Vám poskytne prodejce nebo zkušený technik odborného servisu. VAROVÁNÍ: Jakékoliv neoprávněné zasahování do tohoto zařízení může vést k odvolání práva na používání tohoto přístroje a k propadnutí záruky. 24

26 Informace pro uživatele v zemích Evropské unie Tento symbol na výrobku nebo na balení znamená, že výrobek musí být likvidován jiným způsobem než běžný domácí odpad. Nezapomeňte, že byste v rámci šetření přírodních zdrojů měli likvidovat elektronické výrobky prostřednictvím recyklačních center. Každá země Evropské unie by měla mít sběrny pro recyklaci elektrických a elektronických výrobků. Informace o recyklačních centrech v místech Vašeho bydliště Vám podá příslušný odbor zabývající se organizací sběru odpadu nebo prodejce, u kterého jste produkt koupili. 25
