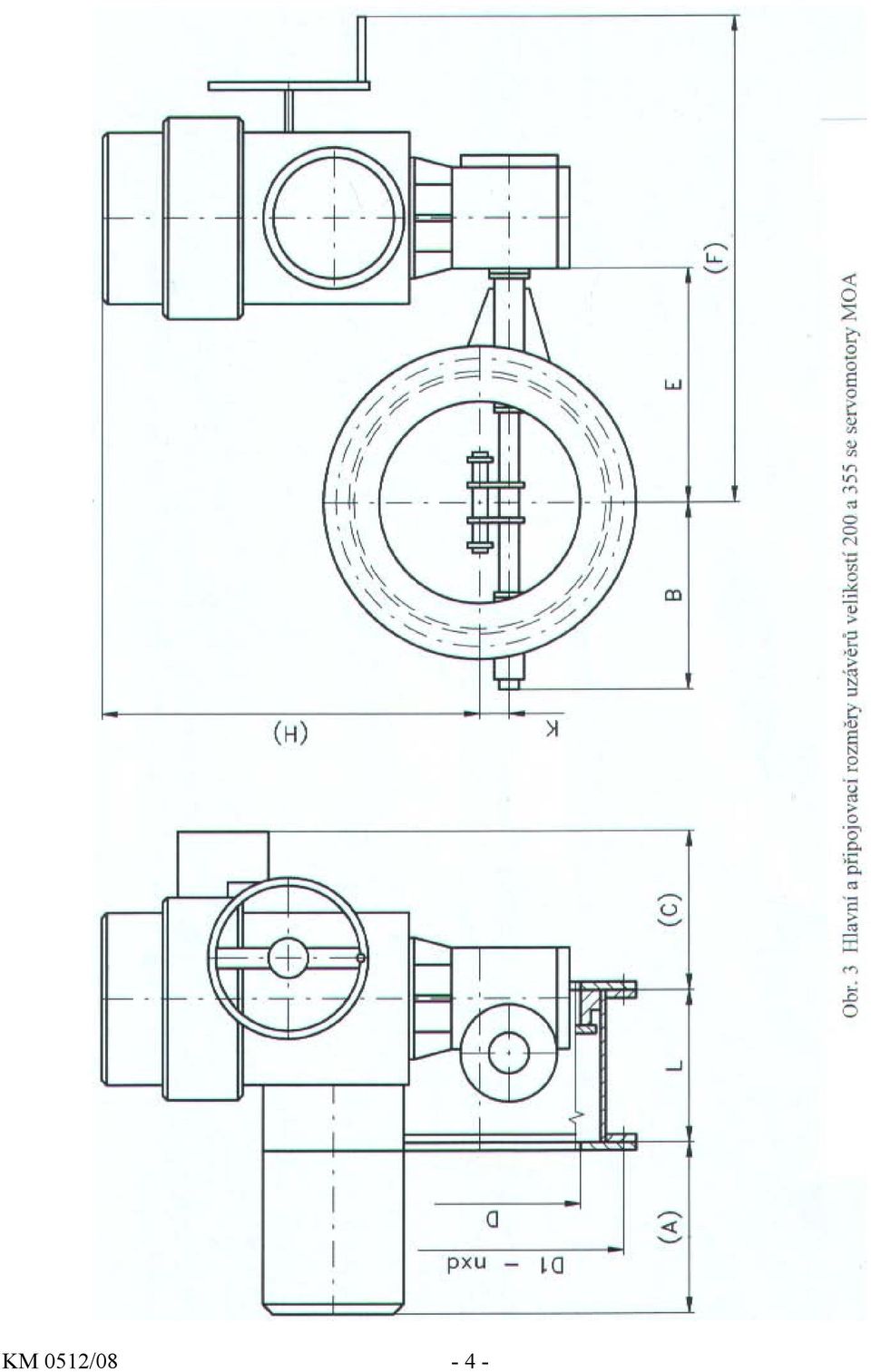

Obr. 1 Hlavní části uzávěrů

Transkript

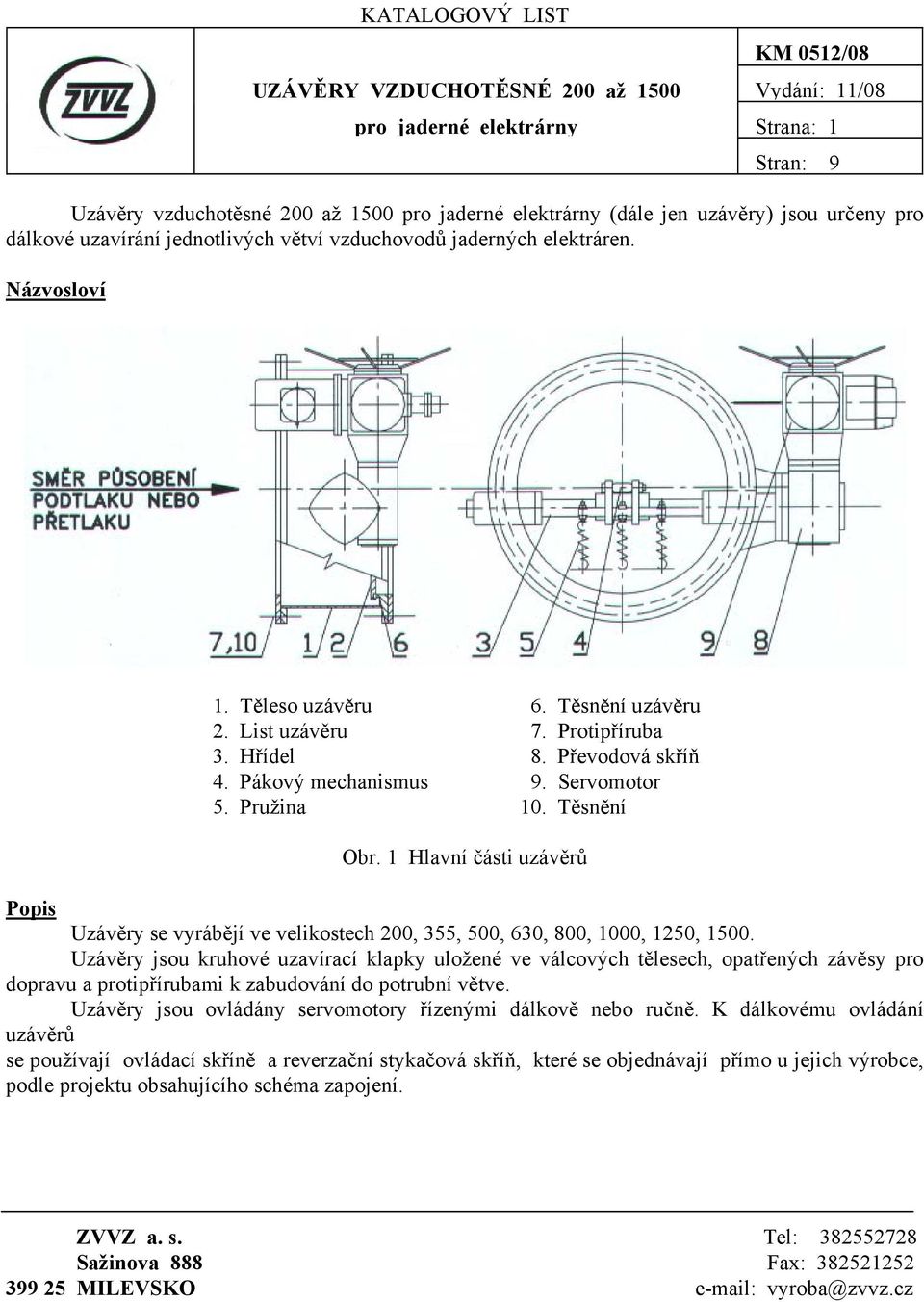

1 KATALOGOVÝ LIST KM 0512/08 UZÁVĚRY VZDUCHOTĚSNÉ 200 až 1500 Vydání: 11/08 pro jaderné elektrárny Strana: 1 Stran: 9 Uzávěry vzduchotěsné 200 až 1500 pro jaderné elektrárny (dále jen uzávěry) jsou určeny pro dálkové uzavírání jednotlivých větví vzduchovodů jaderných elektráren. Názvosloví 1. Těleso uzávěru 6. Těsnění uzávěru 2. List uzávěru 7. Protipříruba 3. Hřídel 8. Převodová skříň 4. Pákový mechanismus 9. Servomotor 5. Pružina 10. Těsnění Obr. 1 Hlavní části uzávěrů Popis Uzávěry se vyrábějí ve velikostech 200, 355, 500, 630, 800, 1000, 1250, Uzávěry jsou kruhové uzavírací klapky uložené ve válcových tělesech, opatřených závěsy pro dopravu a protipřírubami k zabudování do potrubní větve. Uzávěry jsou ovládány servomotory řízenými dálkově nebo ručně. K dálkovému ovládání uzávěrů se používají ovládací skříně a reverzační stykačová skříň, které se objednávají přímo u jejich výrobce, podle projektu obsahujícího schéma zapojení. ZVVZ a. s. Tel: Sažinova 888 Fax: MILEVSKO vyroba@zvvz.cz

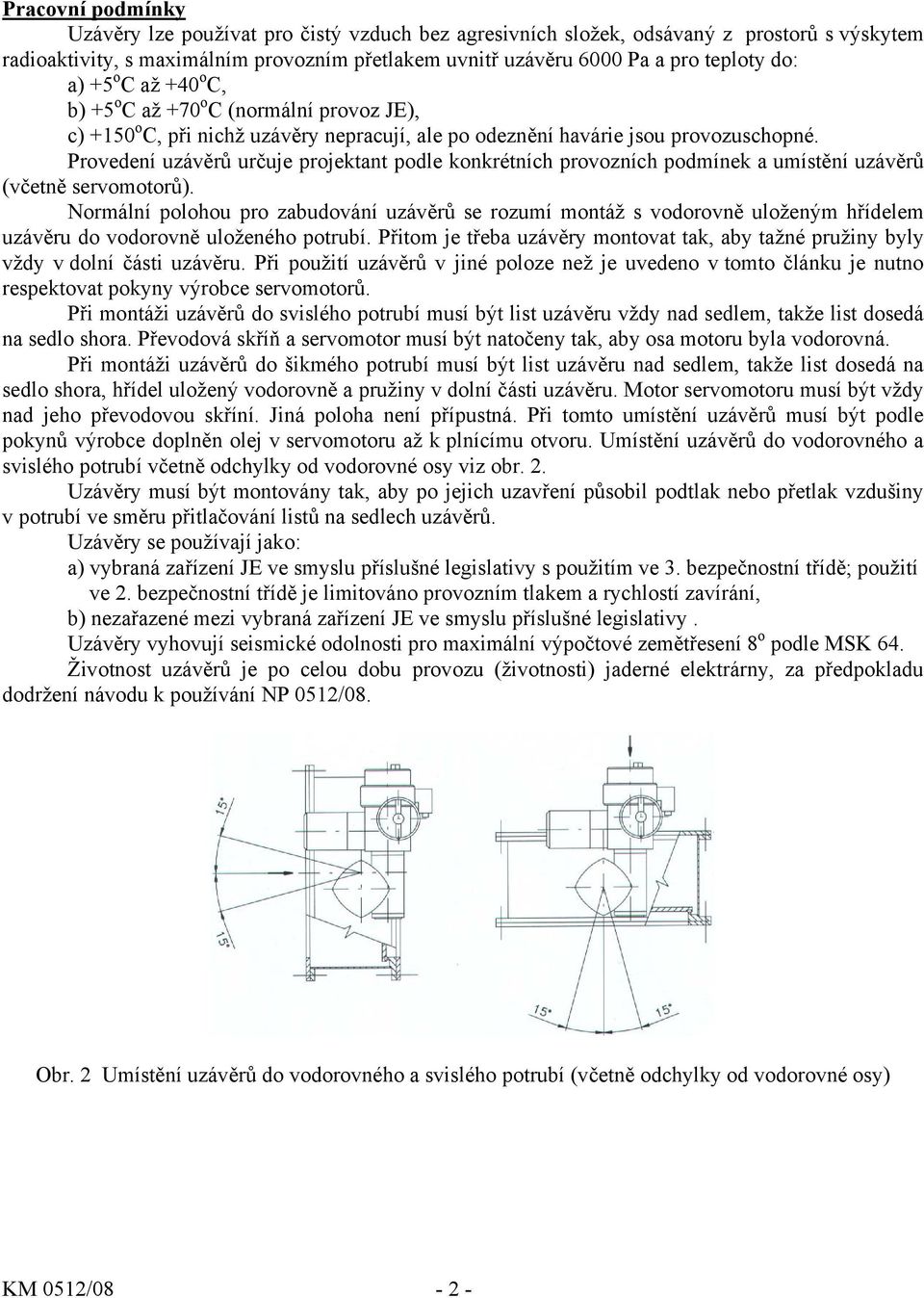

2 Pracovní podmínky Uzávěry lze používat pro čistý vzduch bez agresivních složek, odsávaný z prostorů s výskytem radioaktivity, s maximálním provozním přetlakem uvnitř uzávěru 6000 Pa a pro teploty do: a) +5 o C až +40 o C, b) +5 o C až +70 o C (normální provoz JE), c) +150 o C, při nichž uzávěry nepracují, ale po odeznění havárie jsou provozuschopné. Provedení uzávěrů určuje projektant podle konkrétních provozních podmínek a umístění uzávěrů (včetně servomotorů). Normální polohou pro zabudování uzávěrů se rozumí montáž s vodorovně uloženým hřídelem uzávěru do vodorovně uloženého potrubí. Přitom je třeba uzávěry montovat tak, aby tažné pružiny byly vždy v dolní části uzávěru. Při použití uzávěrů v jiné poloze než je uvedeno v tomto článku je nutno respektovat pokyny výrobce servomotorů. Při montáži uzávěrů do svislého potrubí musí být list uzávěru vždy nad sedlem, takže list dosedá na sedlo shora. Převodová skříň a servomotor musí být natočeny tak, aby osa motoru byla vodorovná. Při montáži uzávěrů do šikmého potrubí musí být list uzávěru nad sedlem, takže list dosedá na sedlo shora, hřídel uložený vodorovně a pružiny v dolní části uzávěru. Motor servomotoru musí být vždy nad jeho převodovou skříní. Jiná poloha není přípustná. Při tomto umístění uzávěrů musí být podle pokynů výrobce doplněn olej v servomotoru až k plnícímu otvoru. Umístění uzávěrů do vodorovného a svislého potrubí včetně odchylky od vodorovné osy viz obr. 2. Uzávěry musí být montovány tak, aby po jejich uzavření působil podtlak nebo přetlak vzdušiny v potrubí ve směru přitlačování listů na sedlech uzávěrů. Uzávěry se používají jako: a) vybraná zařízení JE ve smyslu příslušné legislativy s použitím ve 3. bezpečnostní třídě; použití ve 2. bezpečnostní třídě je limitováno provozním tlakem a rychlostí zavírání, b) nezařazené mezi vybraná zařízení JE ve smyslu příslušné legislativy. Uzávěry vyhovují seismické odolnosti pro maximální výpočtové zemětřesení 8 o podle MSK 64. Životnost uzávěrů je po celou dobu provozu (životnosti) jaderné elektrárny, za předpokladu dodržení návodu k používání NP 0512/08. Obr. 2 Umístění uzávěrů do vodorovného a svislého potrubí (včetně odchylky od vodorovné osy) KM 0512/08-2 -

3 Označování Uzávěry se podle použití označují následovně: a) Uzávěr pro vybraná zařízení JE velikosti 1000, z uhlíkové oceli, se servomotorem MOA se označí: Název Velikost Číslo podkladu Provedení (tab. 1) Typ servomotoru Uzávěr 1000 KM 0512/08. 1 MOA b) Uzávěr nezařazený mezi vybraná zařízení JE velikosti 1000, z korozivzdorné oceli, se servomotorem MOA se označí: Název Velikost Číslo podkladu Provedení (tab. 1) Nezařazený mezi vybraná zařízení Typ servomotoru Technické náležitosti objednávky Údaje pro objednávku uzávěru: a) počet kusů, b) název podle příkladu označení. Uzávěr 1000 KM 0512/08. 2 S MOA Tab. 1 PROVEDENÍ UZÁVĚRŮ První doplňková číslice Provedení.1 Uhlíková ocel.2 Korozivzdorná ocel Technické údaje Hlavní a připojovací rozměry uzávěrů jsou uvedeny na obr. 3 až 6 a v tab. 2 až 4. Technické a výkonové parametry, hmotnosti uzávěrů a přiřazení servomotorů je uvedeno v tab. 5. Pro funkci uzávěrů nesmí překročit síla potřebná pro ruční přestavení kola 200 N KM 0512/08

4 KM 0512/08-4 -

5 - 5 - KM 0512/08

6 KM 0512/08-6 -

7 - 7 - KM 0512/08

8 Tab. 2 HLAVNÍ A PŘIPOJOVACÍ ROZMĚRY UZÁVĚRŮ VELIKOSTÍ D = 200 AŽ 1500 SE SERVOMOTORY MOA Velikost uzávěru A B C E F H K L D 1 n d Připojovací šrouby D ČSN EN přísl. ekvivalenty M10 x M12 x M16 x Tab. 3 HLAVNÍ A PŘIPOJOVACÍ ROZMĚRY UZÁVĚRŮ VELIKOSTÍ D = 200 A 355 SE SERVOMOTORY MOA OC Velikost uzávěru A B C E F H K L D 1 n d Připojovací šrouby D ČSN EN přísl. ekvivalenty M10 x Tab. 4 HLAVNÍ A PŘIPOJOVACÍ ROZMĚRY UZÁVĚRŮ VELIKOSTÍ D = 500 AŽ 1500 SE SERVOMOTORY MOA OC Velikost uzávěru A B C 1 C 2 E F 1 F 2 H K L D 1 n d Připojovací šrouby D ČSN EN přísl. ekvivalenty M12 x x x x - x x M16 x x x x - x x x x x - x x 1700 Poznámka: Hodnoty x budou doplněny po konstrukčním zpracování. KM 0512/08-8 -
