1 Instruction manual

2 2

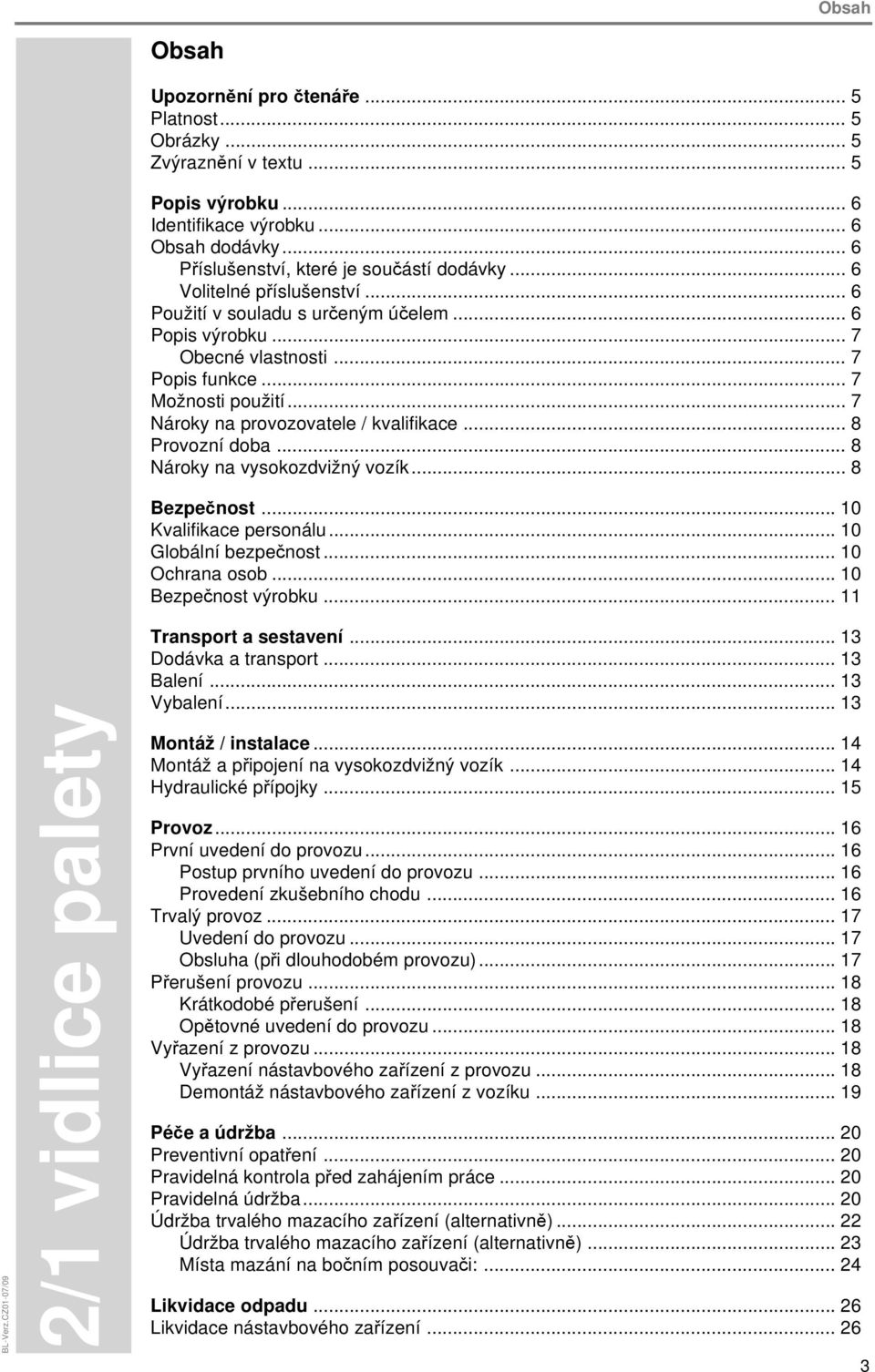

3 Obsah BL-Verz.CZ01-07/09 Obsah Upozornění pro čtenáře... 5 Platnost... 5 Obrázky... 5 Zvýraznění v textu... 5 Popis výrobku... 6 Identifikace výrobku... 6 Obsah dodávky... 6 Příslušenství, které je součástí dodávky... 6 Volitelné příslušenství... 6 Použití v souladu s určeným účelem... 6 Popis výrobku... 7 Obecné vlastnosti... 7 Popis funkce... 7 Možnosti použití... 7 Nároky na provozovatele / kvalifikace... 8 Provozní doba... 8 Nároky na vysokozdvižný vozík... 8 Bezpečnost Kvalifikace personálu Globální bezpečnost Ochrana osob Bezpečnost výrobku Transport a sestavení Dodávka a transport Balení Vybalení Montáž / instalace Montáž a připojení na vysokozdvižný vozík Hydraulické přípojky Provoz První uvedení do provozu Postup prvního uvedení do provozu Provedení zkušebního chodu Trvalý provoz Uvedení do provozu Obsluha (při dlouhodobém provozu) Přerušení provozu Krátkodobé přerušení Opětovné uvedení do provozu Vyřazení z provozu Vyřazení nástavbového zařízení z provozu Demontáž nástavbového zařízení z vozíku Péče a údržba Preventivní opatření Pravidelná kontrola před zahájením práce Pravidelná údržba Údržba trvalého mazacího zařízení (alternativně) Údržba trvalého mazacího zařízení (alternativně) Místa mazání na bočním posouvači: Likvidace odpadu Likvidace nástavbového zařízení

4 Obsah Příloha Utahovací momenty šroubových spojů Hydraulické schéma

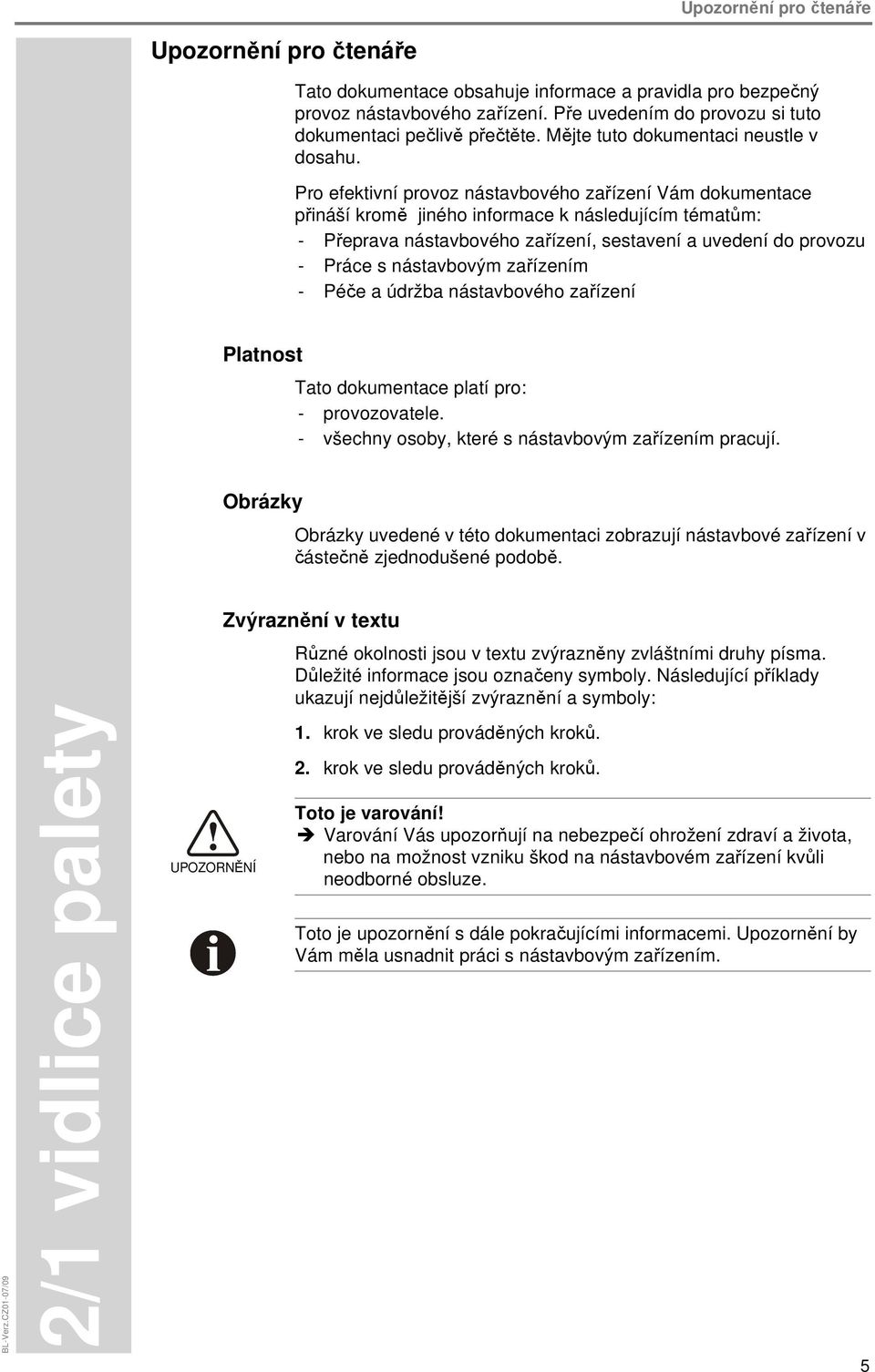

5 Upozornění pro čtenáře Upozornění pro čtenáře Tato dokumentace obsahuje informace a pravidla pro bezpečný provoz nástavbového zařízení. Pře uvedením do provozu si tuto dokumentaci pečlivě přečtěte. Mějte tuto dokumentaci neustle v dosahu. Pro efektivní provoz nástavbového zařízení Vám dokumentace přináší kromě jiného informace k následujícím tématům: - Přeprava nástavbového zařízení, sestavení a uvedení do provozu - Práce s nástavbovým zařízením - Péče a údržba nástavbového zařízení Platnost Tato dokumentace platí pro: - provozovatele. - všechny osoby, které s nástavbovým zařízením pracují. Obrázky Obrázky uvedené v této dokumentaci zobrazují nástavbové zařízení v částečně zjednodušené podobě. BL-Verz.CZ01-07/09 UPOZORNĚNÍ Zvýraznění v textu Různé okolnosti jsou v textu zvýrazněny zvláštními druhy písma. Důležité informace jsou označeny symboly. Následující příklady ukazují nejdůležitější zvýraznění a symboly: 1. krok ve sledu prováděných kroků. 2. krok ve sledu prováděných kroků. Toto je varování! Varování Vás upozorňují na nebezpečí ohrožení zdraví a života, nebo na možnost vzniku škod na nástavbovém zařízení kvůli neodborné obsluze. Toto je upozornění s dále pokračujícími informacemi. Upozornění by Vám měla usnadnit práci s nástavbovým zařízením. 5

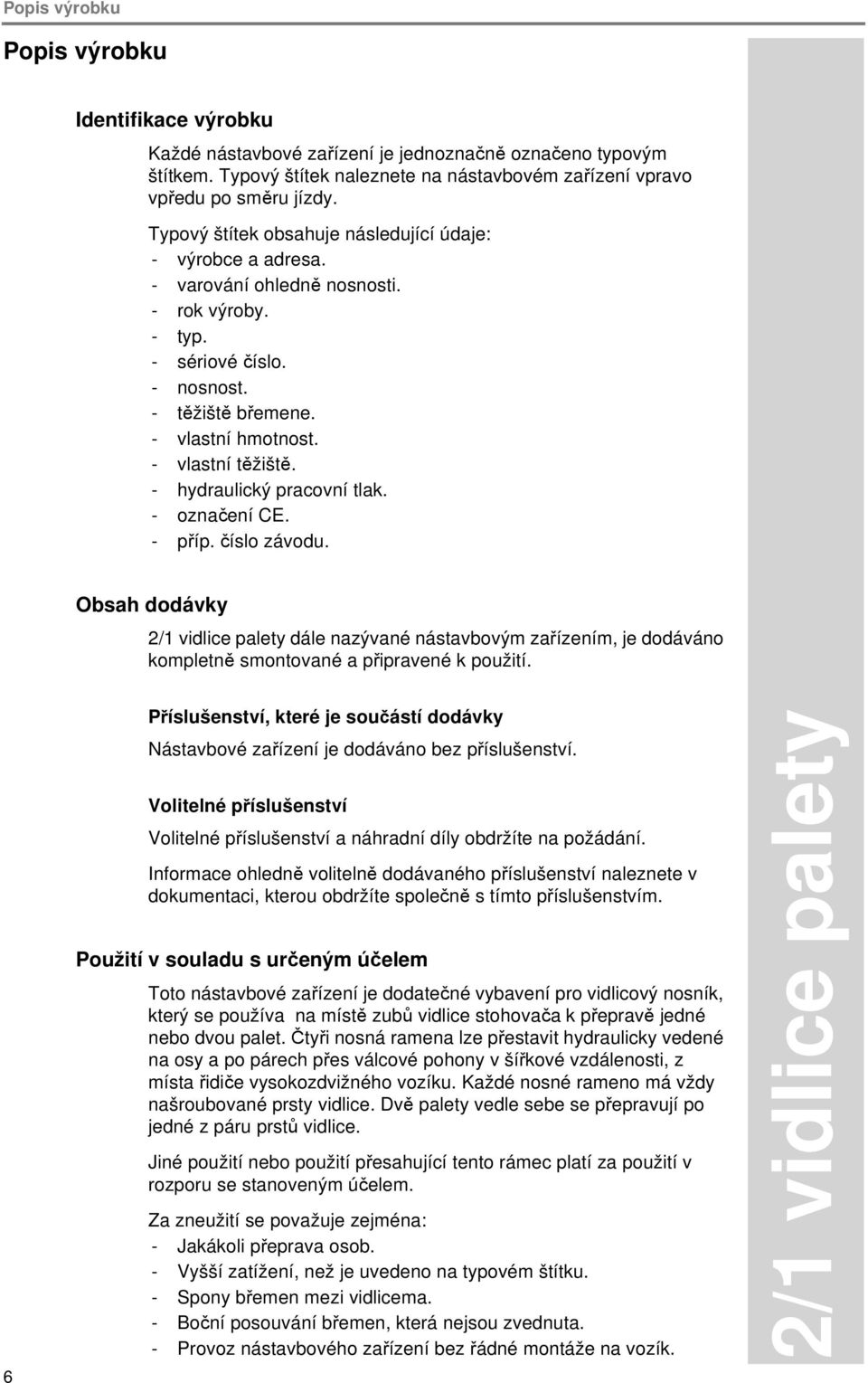

6 Popis výrobku Popis výrobku Identifikace výrobku Každé nástavbové zařízení je jednoznačně označeno typovým štítkem. Typový štítek naleznete na nástavbovém zařízení vpravo vpředu po směru jízdy. Typový štítek obsahuje následující údaje: - výrobce a adresa. - varování ohledně nosnosti. - rok výroby. - typ. - sériové číslo. - nosnost. - těžiště břemene. - vlastní hmotnost. - vlastní těžiště. - hydraulický pracovní tlak. - označení CE. - příp. číslo závodu. Obsah dodávky dále nazývané nástavbovým zařízením, je dodáváno kompletně smontované a připravené k použití. 6 Příslušenství, které je součástí dodávky Nástavbové zařízení je dodáváno bez příslušenství. Volitelné příslušenství Volitelné příslušenství a náhradní díly obdržíte na požádání. Informace ohledně volitelně dodávaného příslušenství naleznete v dokumentaci, kterou obdržíte společně s tímto příslušenstvím. Použití v souladu s určeným účelem Toto nástavbové zařízení je dodatečné vybavení pro vidlicový nosník, který se používa na místě zubů vidlice stohovača k přepravě jedné nebo dvou palet. Čtyři nosná ramena lze přestavit hydraulicky vedené na osy a po párech přes válcové pohony v šířkové vzdálenosti, z místa řidiče vysokozdvižného vozíku. Každé nosné rameno má vždy našroubované prsty vidlice. Dvě palety vedle sebe se přepravují po jedné z páru prstů vidlice. Jiné použití nebo použití přesahující tento rámec platí za použití v rozporu se stanoveným účelem. Za zneužití se považuje zejména: - Jakákoli přeprava osob. - Vyšší zatížení, než je uvedeno na typovém štítku. - Spony břemen mezi vidlicema. - Boční posouvání břemen, která nejsou zvednuta. - Provoz nástavbového zařízení bez řádné montáže na vozík.

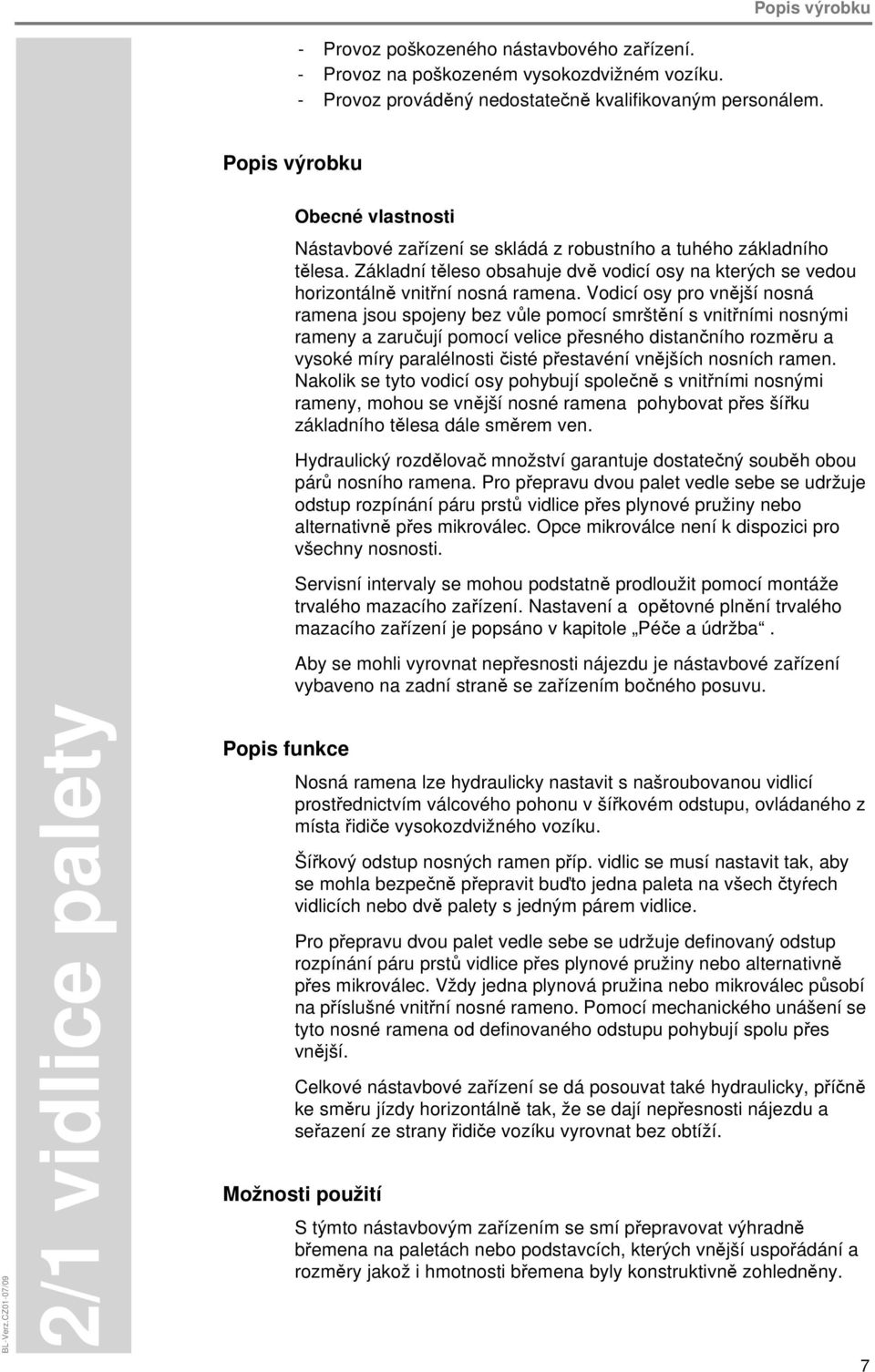

7 Popis výrobku - Provoz poškozeného nástavbového zařízení. - Provoz na poškozeném vysokozdvižném vozíku. - Provoz prováděný nedostatečně kvalifikovaným personálem. Popis výrobku BL-Verz.CZ01-07/09 Popis funkce Obecné vlastnosti Nástavbové zařízení se skládá z robustního a tuhého základního tělesa. Základní těleso obsahuje dvě vodicí osy na kterých se vedou horizontálně vnitřní nosná ramena. Vodicí osy pro vnější nosná ramena jsou spojeny bez vůle pomocí smrštění s vnitřními nosnými rameny a zaručují pomocí velice přesného distančního rozměru a vysoké míry paralélnosti čisté přestavéní vnějších nosních ramen. Nakolik se tyto vodicí osy pohybují společně s vnitřními nosnými rameny, mohou se vnější nosné ramena pohybovat přes šířku základního tělesa dále směrem ven. Hydraulický rozdělovač množství garantuje dostatečný souběh obou párů nosního ramena. Pro přepravu dvou palet vedle sebe se udržuje odstup rozpínání páru prstů vidlice přes plynové pružiny nebo alternativně přes mikroválec. Opce mikroválce není k dispozici pro všechny nosnosti. Servisní intervaly se mohou podstatně prodloužit pomocí montáže trvalého mazacího zařízení. Nastavení a opětovné plnění trvalého mazacího zařízení je popsáno v kapitole Péče a údržba. Aby se mohli vyrovnat nepřesnosti nájezdu je nástavbové zařízení vybaveno na zadní straně se zařízením bočného posuvu. Nosná ramena lze hydraulicky nastavit s našroubovanou vidlicí prostřednictvím válcového pohonu v šířkovém odstupu, ovládaného z místa řidiče vysokozdvižného vozíku. Šířkový odstup nosných ramen příp. vidlic se musí nastavit tak, aby se mohla bezpečně přepravit buďto jedna paleta na všech čtyŕech vidlicích nebo dvě palety s jedným párem vidlice. Pro přepravu dvou palet vedle sebe se udržuje definovaný odstup rozpínání páru prstů vidlice přes plynové pružiny nebo alternativně přes mikroválec. Vždy jedna plynová pružina nebo mikroválec působí na příslušné vnitřní nosné rameno. Pomocí mechanického unášení se tyto nosné ramena od definovaného odstupu pohybují spolu přes vnější. Celkové nástavbové zařízení se dá posouvat také hydraulicky, příčně ke směru jízdy horizontálně tak, že se dají nepřesnosti nájezdu a seřazení ze strany řidiče vozíku vyrovnat bez obtíží. Možnosti použití S týmto nástavbovým zařízením se smí přepravovat výhradně břemena na paletách nebo podstavcích, kterých vnější uspořádání a rozměry jakož i hmotnosti břemena byly konstruktivně zohledněny. 7

8 Popis výrobku Na obrazech A, B a C jsou zobrazeny situace, které jsou přípustné jako manipulace s nástavbovými zařízeními. - A - přeprava dvou palet. - B - přeprava jedné palety. - C - upnutí na odstup stojících břemen, které se musí sloučit k přepravě jak je to zobrazeno v A. Manipulace s nástavbovým zařízením Nároky na provozovatele / kvalifikace Jako provozovatel doplňkového zařízení potřebujete dostatečné množství kvalifikovaného personálu. Potřebné informace najdete v následujících kapitolách tohoto provozního návodu. Pokud byste sami neměli k dispozici potřebný personál nebo pokud máte nějaké pochybnosti, vždy se obraťte na výrobce. 8 Provozní doba Nástavbové zařízení je určeno k dlouhodobému provozu na vysokozdvižném vozíku. Nároky na vysokozdvižný vozík Nosník vidlice na vysokozdvižném vozíku musí vyhovovat požadavkům normy ISO Při orientaci Vám pomohou následující údaje: - Kontrolní rozměr h3 - Hydraulicky přepravované objemy Třída ISO 2328 Kontrolní rozměr h3 Tolerance h3 [mm] h3 Nosnost [kg/mm] Množství oleje [l/min] do 2000/ ± ,5 do 4200/ ± ,5 do 5000/ ±5 Rozměry ISO2328 pro kontrolní rozměr h3 s uvedením tolerance

9 Popis výrobku Menší hydraulicky přepravované objemy mají za následek nižší rychlosti. Větší hydraulicky přepravované objemy mohou mít za následek přílišné zvýšení teploty oleje spolu s vyšším opotřebením a snížení stupně účinnosti hydraulické soustavy. BL-Verz.CZ01-07/09 9

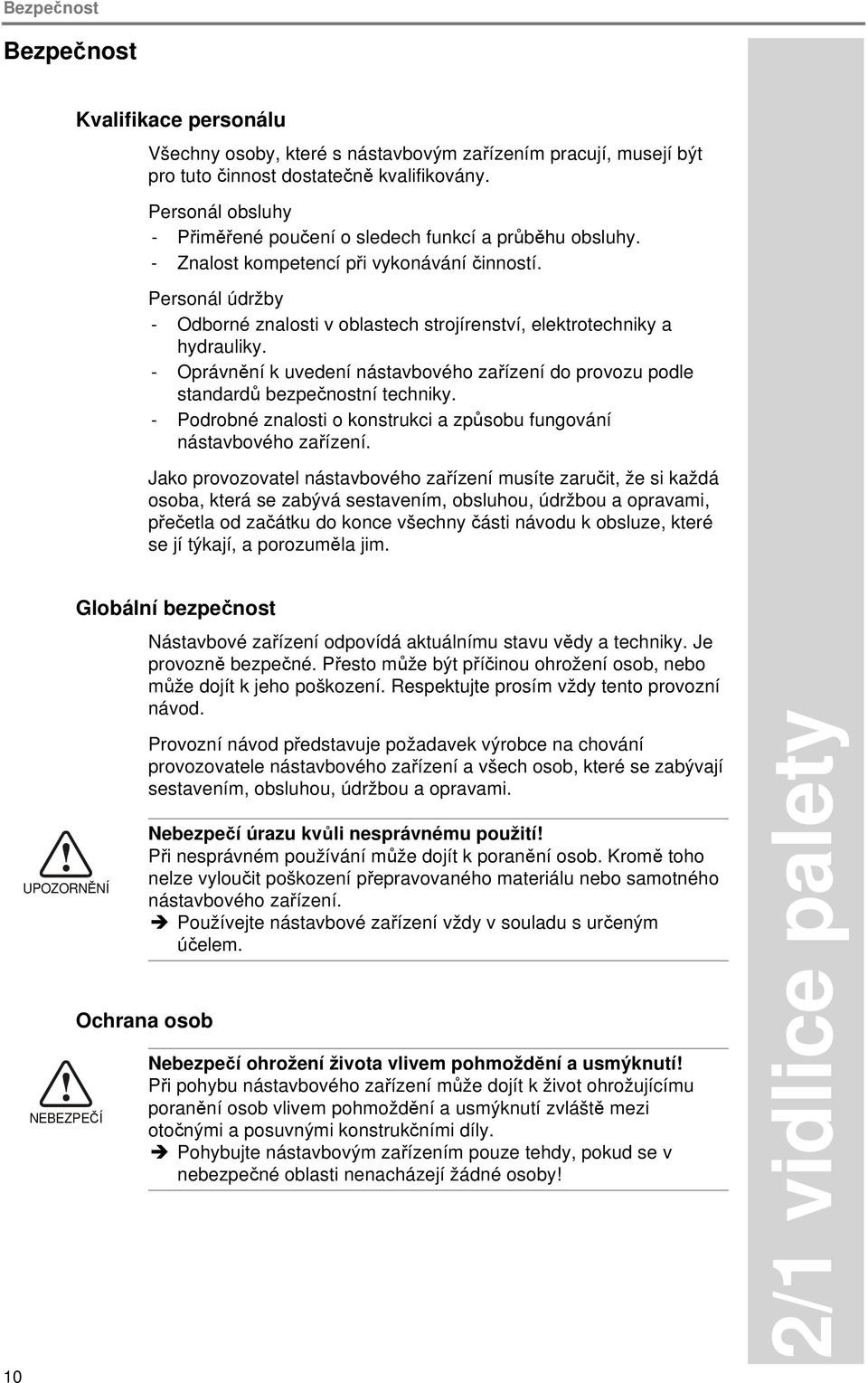

10 Bezpečnost Bezpečnost Kvalifikace personálu Všechny osoby, které s nástavbovým zařízením pracují, musejí být pro tuto činnost dostatečně kvalifikovány. Personál obsluhy - Přiměřené poučení o sledech funkcí a průběhu obsluhy. - Znalost kompetencí při vykonávání činností. Personál údržby - Odborné znalosti v oblastech strojírenství, elektrotechniky a hydrauliky. - Oprávnění k uvedení nástavbového zařízení do provozu podle standardů bezpečnostní techniky. - Podrobné znalosti o konstrukci a způsobu fungování nástavbového zařízení. Jako provozovatel nástavbového zařízení musíte zaručit, že si každá osoba, která se zabývá sestavením, obsluhou, údržbou a opravami, přečetla od začátku do konce všechny části návodu k obsluze, které se jí týkají, a porozuměla jim. 10 UPOZORNĚNÍ NEBEZPEČÍ Globální bezpečnost Ochrana osob Nástavbové zařízení odpovídá aktuálnímu stavu vědy a techniky. Je provozně bezpečné. Přesto může být příčinou ohrožení osob, nebo může dojít k jeho poškození. Respektujte prosím vždy tento provozní návod. Provozní návod představuje požadavek výrobce na chování provozovatele nástavbového zařízení a všech osob, které se zabývají sestavením, obsluhou, údržbou a opravami. Nebezpečí úrazu kvůli nesprávnému použití! Při nesprávném používání může dojít k poranění osob. Kromě toho nelze vyloučit poškození přepravovaného materiálu nebo samotného nástavbového zařízení. Používejte nástavbové zařízení vždy v souladu s určeným účelem. Nebezpečí ohrožení života vlivem pohmoždění a usmýknutí! Při pohybu nástavbového zařízení může dojít k život ohrožujícímu poranění osob vlivem pohmoždění a usmýknutí zvláště mezi otočnými a posuvnými konstrukčními díly. Pohybujte nástavbovým zařízením pouze tehdy, pokud se v nebezpečné oblasti nenacházejí žádné osoby!

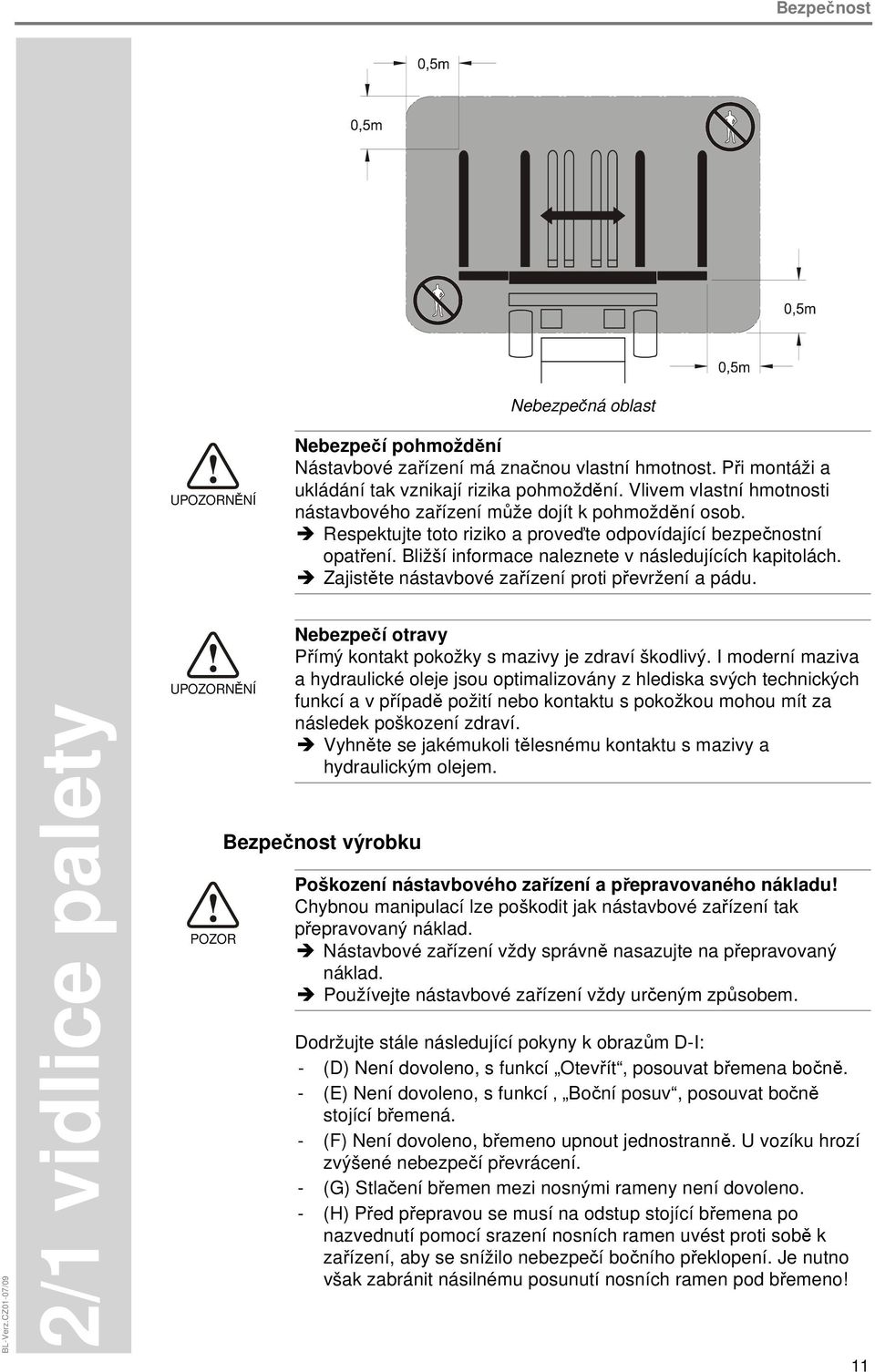

11 Bezpečnost Nebezpečná oblast UPOZORNĚNÍ Nebezpečí pohmoždění Nástavbové zařízení má značnou vlastní hmotnost. Při montáži a ukládání tak vznikají rizika pohmoždění. Vlivem vlastní hmotnosti nástavbového zařízení může dojít k pohmoždění osob. Respektujte toto riziko a proveďte odpovídající bezpečnostní opatření. Bližší informace naleznete v následujících kapitolách. Zajistěte nástavbové zařízení proti převržení a pádu. BL-Verz.CZ01-07/09 UPOZORNĚNÍ POZOR Nebezpečí otravy Přímý kontakt pokožky s mazivy je zdraví škodlivý. I moderní maziva a hydraulické oleje jsou optimalizovány z hlediska svých technických funkcí a v případě požití nebo kontaktu s pokožkou mohou mít za následek poškození zdraví. Vyhněte se jakémukoli tělesnému kontaktu s mazivy a hydraulickým olejem. Bezpečnost výrobku Poškození nástavbového zařízení a přepravovaného nákladu! Chybnou manipulací lze poškodit jak nástavbové zařízení tak přepravovaný náklad. Nástavbové zařízení vždy správně nasazujte na přepravovaný náklad. Používejte nástavbové zařízení vždy určeným způsobem. Dodržujte stále následující pokyny k obrazům D-I: - (D) Není dovoleno, s funkcí Otevřít, posouvat břemena bočně. - (E) Není dovoleno, s funkcí Boční posuv, posouvat bočně stojící břemená. - (F) Není dovoleno, břemeno upnout jednostranně. U vozíku hrozí zvýšené nebezpečí převrácení. - (G) Stlačení břemen mezi nosnými rameny není dovoleno. - (H) Před přepravou se musí na odstup stojící břemena po nazvednutí pomocí srazení nosních ramen uvést proti sobě k zařízení, aby se snížilo nebezpečí bočního překlopení. Je nutno však zabránit násilnému posunutí nosních ramen pod břemeno! 11

12 Bezpečnost - (I) Břemeno musí doléhat k bezpečné přeprave na zadní hranu nosného ramena. Pokud se jmenovitá zátěž upne se zvětšeným odstupem téžiště bŕemena, tak se nástavbové zařízen přetíží a pro vozík vzniká zvýšené nebezpečí převrácení. Manipulace s nástavbovým zařízením 12

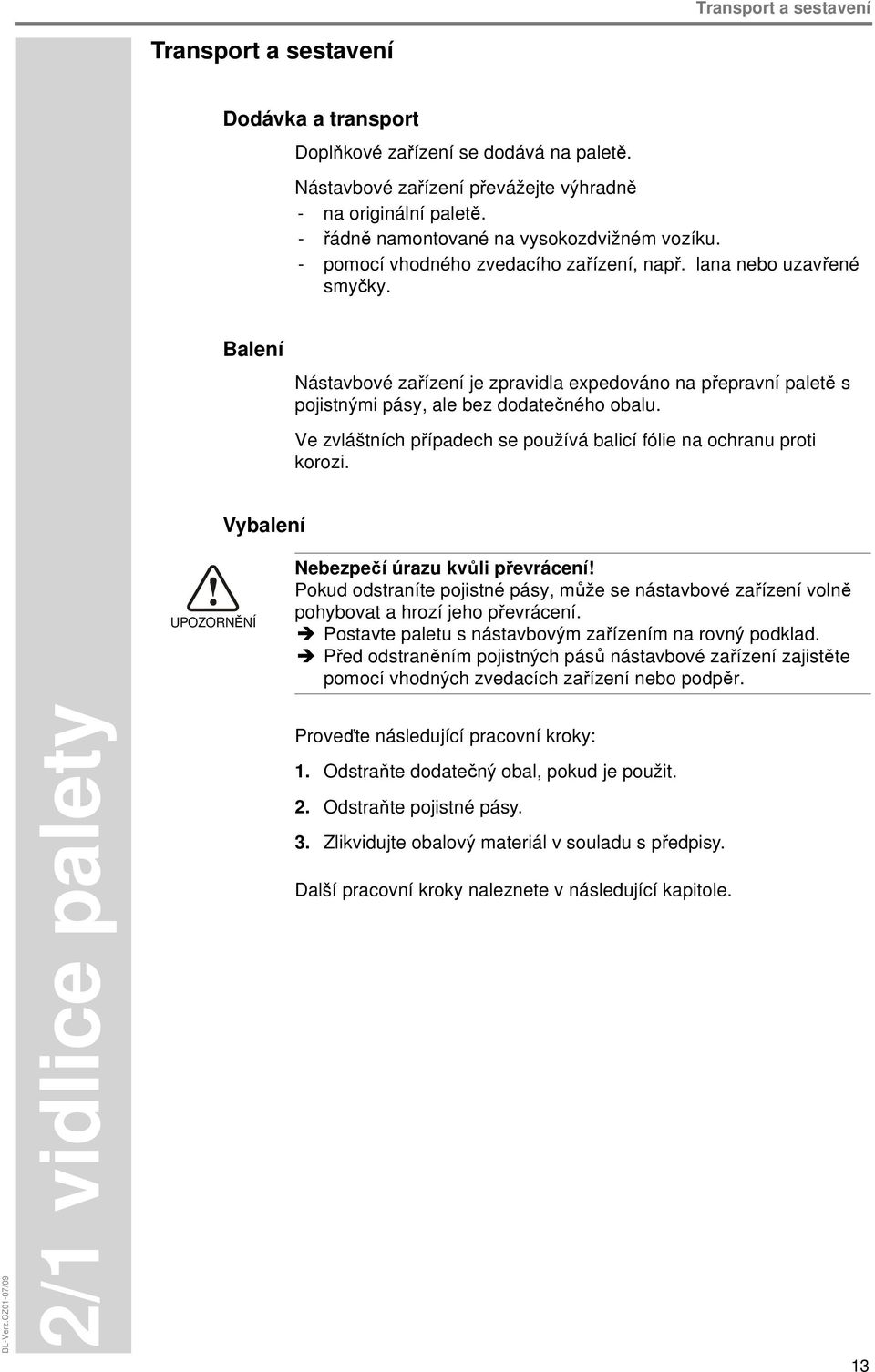

13 Transport a sestavení Transport a sestavení Dodávka a transport Doplňkové zařízení se dodává na paletě. Nástavbové zařízení převážejte výhradně - na originální paletě. - řádně namontované na vysokozdvižném vozíku. - pomocí vhodného zvedacího zařízení, např. lana nebo uzavřené smyčky. Balení Nástavbové zařízení je zpravidla expedováno na přepravní paletě s pojistnými pásy, ale bez dodatečného obalu. Ve zvláštních případech se používá balicí fólie na ochranu proti korozi. Vybalení UPOZORNĚNÍ Nebezpečí úrazu kvůli převrácení! Pokud odstraníte pojistné pásy, může se nástavbové zařízení volně pohybovat a hrozí jeho převrácení. Postavte paletu s nástavbovým zařízením na rovný podklad. Před odstraněním pojistných pásů nástavbové zařízení zajistěte pomocí vhodných zvedacích zařízení nebo podpěr. BL-Verz.CZ01-07/09 Proveďte následující pracovní kroky: 1. Odstraňte dodatečný obal, pokud je použit. 2. Odstraňte pojistné pásy. 3. Zlikvidujte obalový materiál v souladu s předpisy. Další pracovní kroky naleznete v následující kapitole. 13

14 Montáž / instalace Montáž / instalace Montáž a připojení na vysokozdvižný vozík Montážní práce smí provádět jen věci znalý personál. Předpoklad: - Paletu s nástavbovým zařízením pokládejte tak, abyste mohli zezadu najet vysokozdvižným vozíkem. - V závislosti na přepravní poloze zajistěte nástavbové zařízení proti převrácení. POZOR Znečištění životního prostředí mazivy! Dbejte vždy na to, aby se hydraulický olej nebo maziva nikdy nedostala do životního prostředí. 14 Proveďte následující pracovní kroky: 1. Vázací prostředek (1) (lano nebo uzavřené smyčky) zavěsit na horní vodící madlo (2) a přístroj odstavit na podložke (7) (např. paleta). 2. Vyšroubujte dolní upevňovací háky (3). 3. Vidlicový nosník polohovat tak, aby středová aretace (5) zapadla do určené drážky (4) ve vidlicovém nosníku. 4. Dolní upevňovací háky (3) upevnit pomocí skrutek (6), příp. stisknout boční posuv. Použijte k tomu momentový klíč. 5. Přišroubujte k nástavbovému zařízení hydraulické hadice. Propojte přípojné hadice s příslušnými přípojkami vysokozdvižného vozíku. 1 7 Kroky montáže

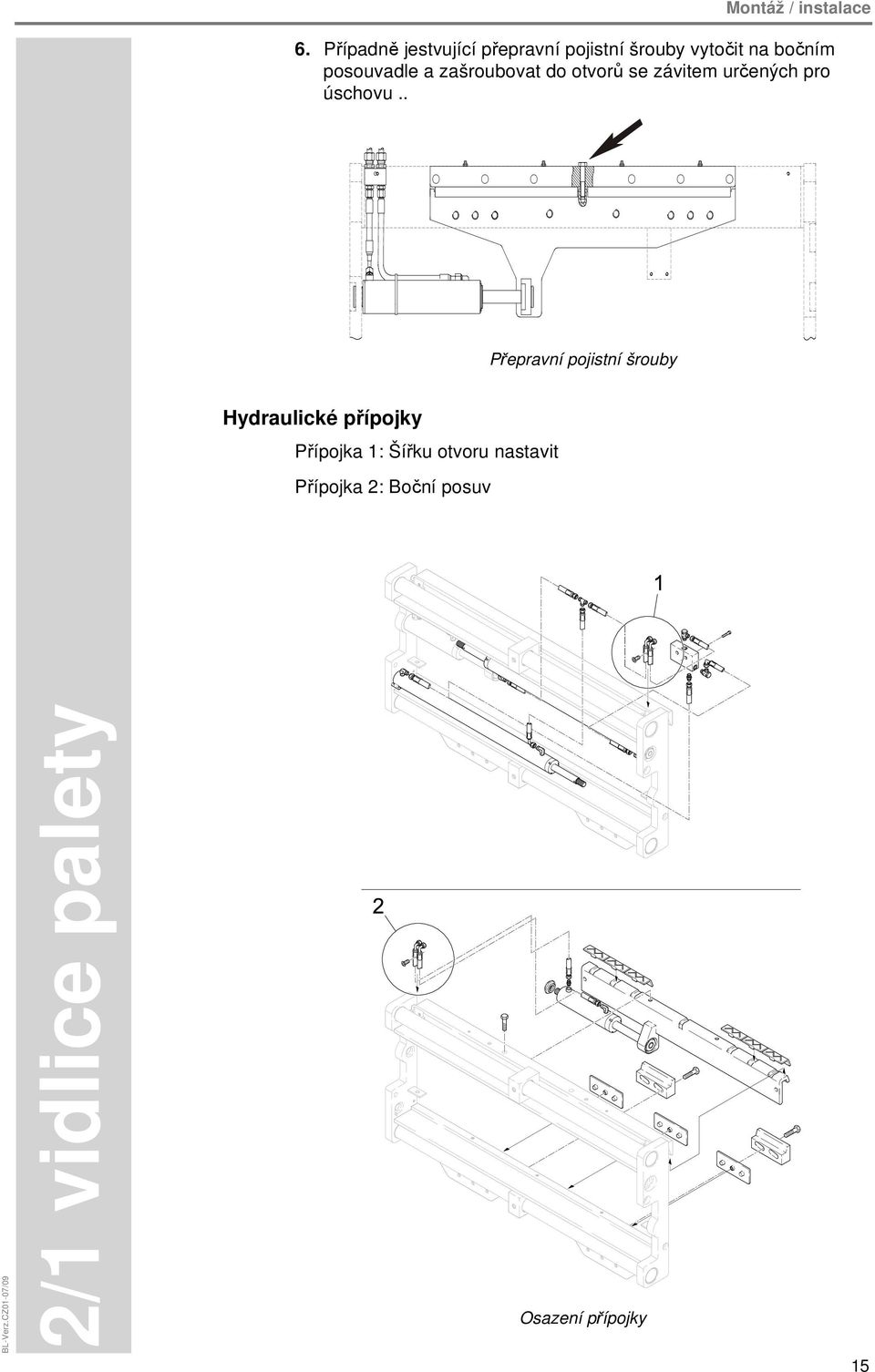

15 Montáž / instalace 6. Případně jestvující přepravní pojistní šrouby vytočit na bočním posouvadle a zašroubovat do otvorů se závitem určených pro úschovu.. Přepravní pojistní šrouby Hydraulické přípojky Přípojka 1: Šířku otvoru nastavit Přípojka 2: Boční posuv BL-Verz.CZ01-07/09 Osazení přípojky 15

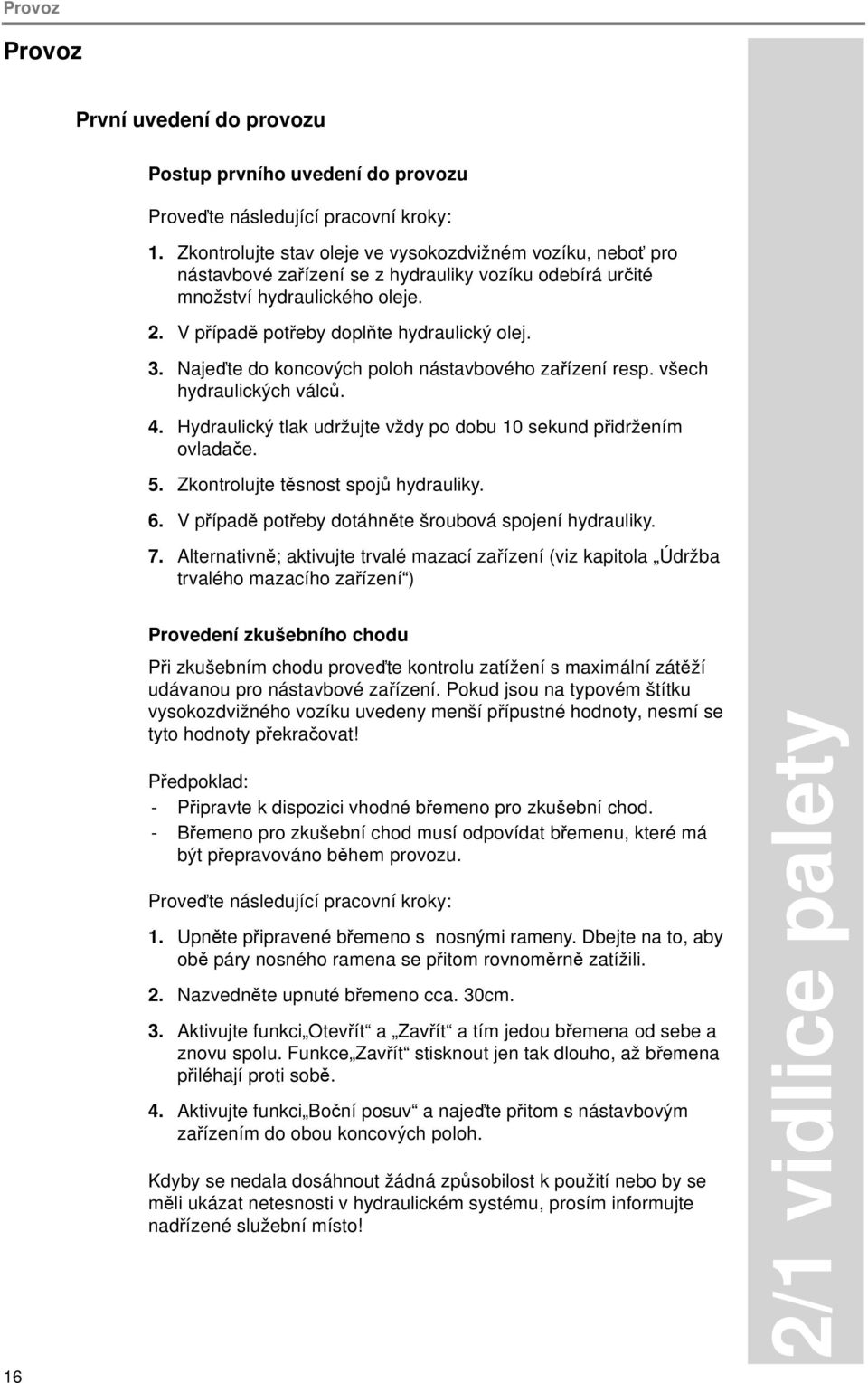

16 Provoz Provoz První uvedení do provozu Postup prvního uvedení do provozu Proveďte následující pracovní kroky: 1. Zkontrolujte stav oleje ve vysokozdvižném vozíku, neboť pro nástavbové zařízení se z hydrauliky vozíku odebírá určité množství hydraulického oleje. 2. V případě potřeby doplňte hydraulický olej. 3. Najeďte do koncových poloh nástavbového zařízení resp. všech hydraulických válců. 4. Hydraulický tlak udržujte vždy po dobu 10 sekund přidržením ovladače. 5. Zkontrolujte těsnost spojů hydrauliky. 6. V případě potřeby dotáhněte šroubová spojení hydrauliky. 7. Alternativně; aktivujte trvalé mazací zařízení (viz kapitola Údržba trvalého mazacího zařízení ) 16 Provedení zkušebního chodu Při zkušebním chodu proveďte kontrolu zatížení s maximální zátěží udávanou pro nástavbové zařízení. Pokud jsou na typovém štítku vysokozdvižného vozíku uvedeny menší přípustné hodnoty, nesmí se tyto hodnoty překračovat! Předpoklad: - Připravte k dispozici vhodné břemeno pro zkušební chod. - Břemeno pro zkušební chod musí odpovídat břemenu, které má být přepravováno během provozu. Proveďte následující pracovní kroky: 1. Upněte připravené břemeno s nosnými rameny. Dbejte na to, aby obě páry nosného ramena se přitom rovnoměrně zatížili. 2. Nazvedněte upnuté břemeno cca. 30cm. 3. Aktivujte funkci Otevřít a Zavřít a tím jedou břemena od sebe a znovu spolu. Funkce Zavřít stisknout jen tak dlouho, až břemena přiléhají proti sobě. 4. Aktivujte funkci Boční posuv a najeďte přitom s nástavbovým zařízením do obou koncových poloh. Kdyby se nedala dosáhnout žádná způsobilost k použití nebo by se měli ukázat netesnosti v hydraulickém systému, prosím informujte nadřízené služební místo!

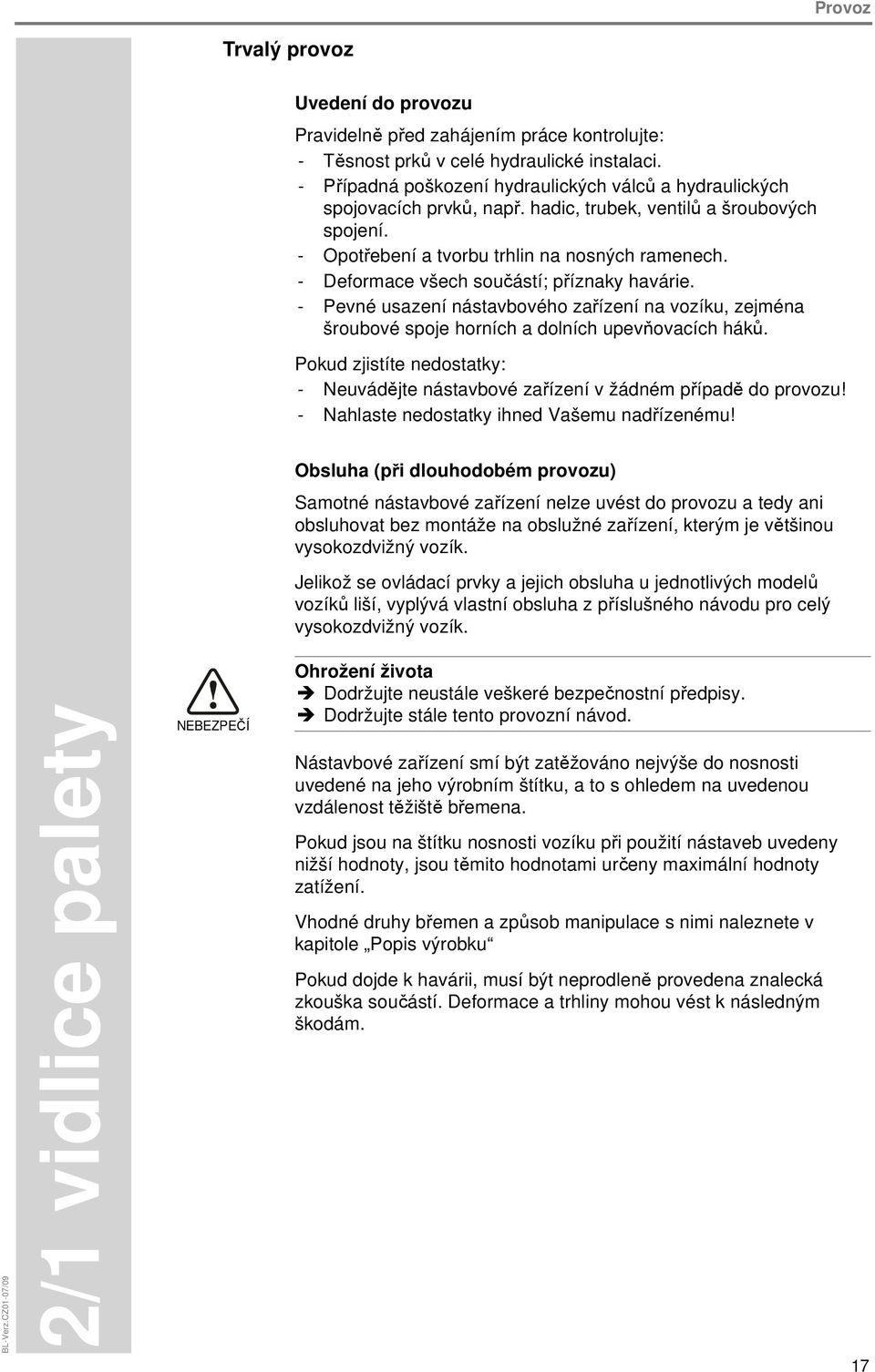

17 Provoz Trvalý provoz Uvedení do provozu Pravidelně před zahájením práce kontrolujte: - Těsnost prků v celé hydraulické instalaci. - Případná poškození hydraulických válců a hydraulických spojovacích prvků, např. hadic, trubek, ventilů a šroubových spojení. - Opotřebení a tvorbu trhlin na nosných ramenech. - Deformace všech součástí; příznaky havárie. - Pevné usazení nástavbového zařízení na vozíku, zejména šroubové spoje horních a dolních upevňovacích háků. Pokud zjistíte nedostatky: - Neuvádějte nástavbové zařízení v žádném případě do provozu! - Nahlaste nedostatky ihned Vašemu nadřízenému! Obsluha (při dlouhodobém provozu) Samotné nástavbové zařízení nelze uvést do provozu a tedy ani obsluhovat bez montáže na obslužné zařízení, kterým je většinou vysokozdvižný vozík. Jelikož se ovládací prvky a jejich obsluha u jednotlivých modelů vozíků liší, vyplývá vlastní obsluha z příslušného návodu pro celý vysokozdvižný vozík. BL-Verz.CZ01-07/09 NEBEZPEČÍ Ohrožení života Dodržujte neustále veškeré bezpečnostní předpisy. Dodržujte stále tento provozní návod. Nástavbové zařízení smí být zatěžováno nejvýše do nosnosti uvedené na jeho výrobním štítku, a to s ohledem na uvedenou vzdálenost těžiště břemena. Pokud jsou na štítku nosnosti vozíku při použití nástaveb uvedeny nižší hodnoty, jsou těmito hodnotami určeny maximální hodnoty zatížení. Vhodné druhy břemen a způsob manipulace s nimi naleznete v kapitole Popis výrobku Pokud dojde k havárii, musí být neprodleně provedena znalecká zkouška součástí. Deformace a trhliny mohou vést k následným škodám. 17

18 Provoz Přerušení provozu Krátkodobé přerušení Za krátkodobé přerušení je považováno např. odstavení vozíku na konci pracovního dne nebo před začátkem přestávky. V tomto ohledu je rovněž třeba respektovat pokyny pro tato přerušení uvedené v návodu k obsluze vozíku. NEBEZPEČÍ Nebezpečí hrozící od padajících nebo vykluzujících břemen! V odstaveném stavu se na břemenových nosných ramenech nesmí nacházet žádné břemeno. Respektujte provozní návod pro vysokozdvižný vozík. Uvolněte tlak z hydraulické soustavy nástavbového zařízení. Opětovné uvedení do provozu Viz odstavec Uvedení do provozu (Stránka 17). Vyřazení z provozu K vyřazení z provozu dochází například tehdy, když se nástavbové zařízení demontuje z vozíku, aby bylo později opět namontováno nebo namontováno na jiný vysokozdvižný vozík. 18 Vyřazení nástavbového zařízení z provozu Předpoklad: - V dosahu jsou připraveny vhodné nádoby pro zachycení vytékající hydraulické kapaliny. - Jsou připraveny piliny nebo jiný absorpční prostředek pro likvidaci vyteklé hydraulické kapaliny. - K dispozici je vhodná podložka pro transport, např. přepravní paleta. Proveďte následující pracovní kroky: 1. Očistěte nástavbové zařízení od nečistot a podle okolností i od vyteklých maziv, případně k tomu použijte vysokotlaké čisticí zařízení. 2. Nechte nástavbové zařízení oschnout na vzduchu nebo urychlete sušení použitím tlakového vzduchu. 3. Dodejte do všech mazacích míst nový vhodně zvolený mazací prostředek (vhodná maziva najdete v kapitole Péče a údržba ). 4. Proveďte všechny možné pohyby nástavbového zařízení, aby se mazivo rozvedlo po celé soustavě. 5. Nastříkejte všechny holé kovové části nástavbového zařízení běžným konzervačním prostředkem určeným k tomuto účelu. 6. Vypněte vysokozdvižný vozík. 7. Vypusťte tlak z hydraulické soustavy (viz návod k obsluze vysokozdvižného vozíku)

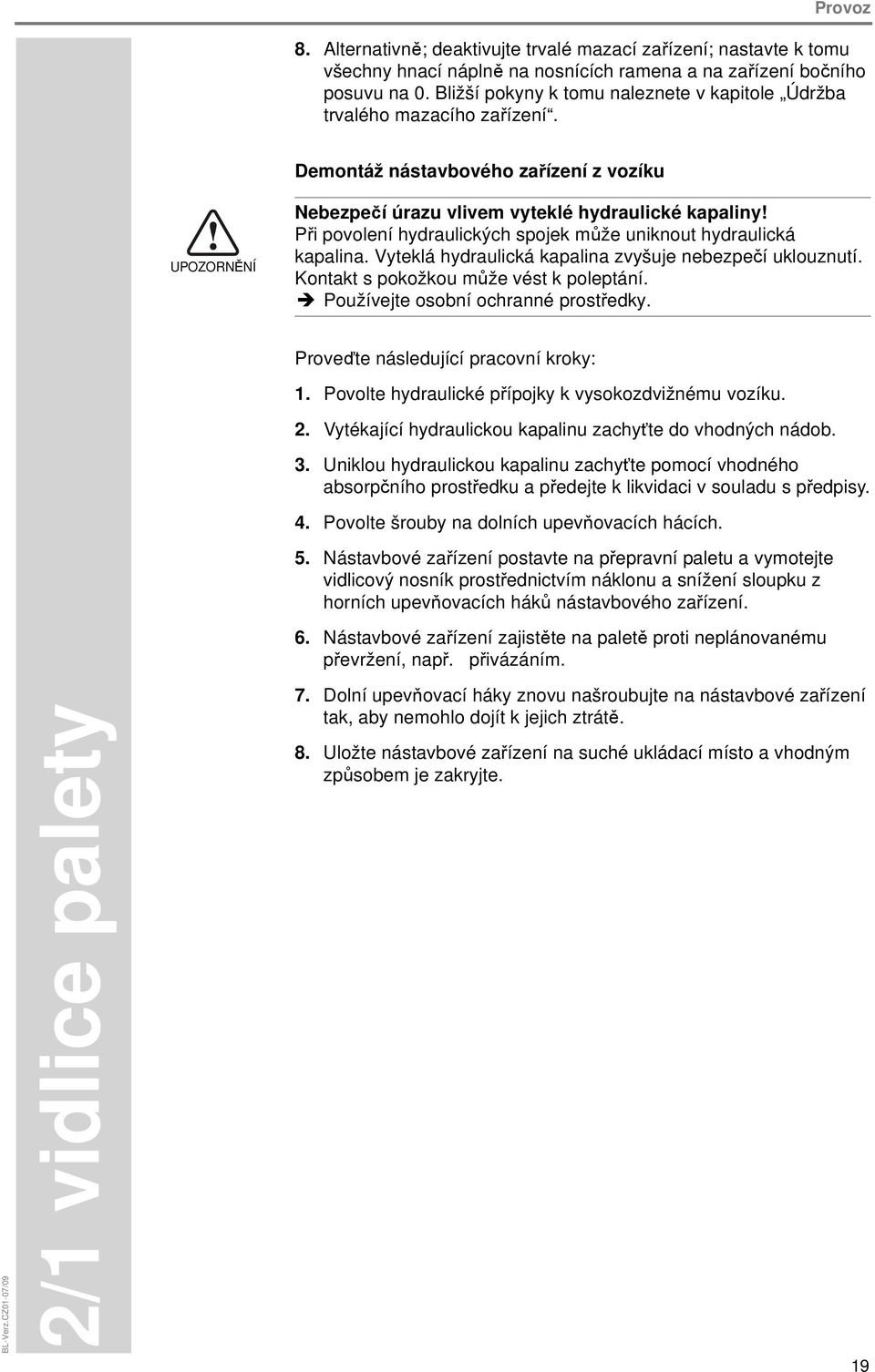

19 Provoz 8. Alternativně; deaktivujte trvalé mazací zařízení; nastavte k tomu všechny hnací náplně na nosnících ramena a na zařízení bočního posuvu na 0. Bližší pokyny k tomu naleznete v kapitole Údržba trvalého mazacího zařízení. Demontáž nástavbového zařízení z vozíku UPOZORNĚNÍ Nebezpečí úrazu vlivem vyteklé hydraulické kapaliny! Při povolení hydraulických spojek může uniknout hydraulická kapalina. Vyteklá hydraulická kapalina zvyšuje nebezpečí uklouznutí. Kontakt s pokožkou může vést k poleptání. Používejte osobní ochranné prostředky. BL-Verz.CZ01-07/09 Proveďte následující pracovní kroky: 1. Povolte hydraulické přípojky k vysokozdvižnému vozíku. 2. Vytékající hydraulickou kapalinu zachyťte do vhodných nádob. 3. Uniklou hydraulickou kapalinu zachyťte pomocí vhodného absorpčního prostředku a předejte k likvidaci v souladu s předpisy. 4. Povolte šrouby na dolních upevňovacích hácích. 5. Nástavbové zařízení postavte na přepravní paletu a vymotejte vidlicový nosník prostřednictvím náklonu a snížení sloupku z horních upevňovacích háků nástavbového zařízení. 6. Nástavbové zařízení zajistěte na paletě proti neplánovanému převržení, např. přivázáním. 7. Dolní upevňovací háky znovu našroubujte na nástavbové zařízení tak, aby nemohlo dojít k jejich ztrátě. 8. Uložte nástavbové zařízení na suché ukládací místo a vhodným způsobem je zakryjte. 19

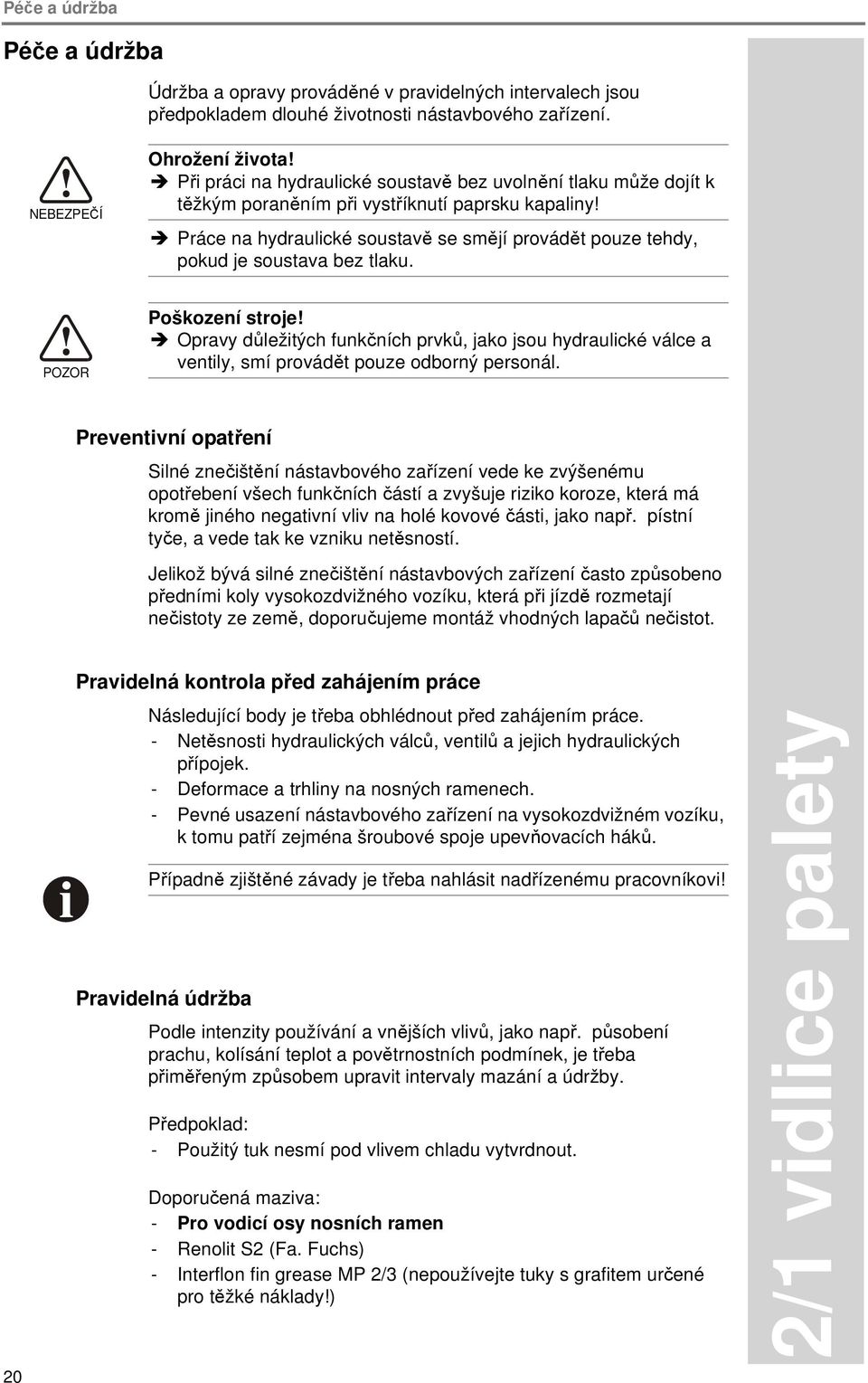

20 Péče a údržba Péče a údržba Údržba a opravy prováděné v pravidelných intervalech jsou předpokladem dlouhé životnosti nástavbového zařízení. NEBEZPEČÍ Ohrožení života! Při práci na hydraulické soustavě bez uvolnění tlaku může dojít k těžkým poraněním při vystříknutí paprsku kapaliny! Práce na hydraulické soustavě se smějí provádět pouze tehdy, pokud je soustava bez tlaku. POZOR Poškození stroje! Opravy důležitých funkčních prvků, jako jsou hydraulické válce a ventily, smí provádět pouze odborný personál. Preventivní opatření Silné znečištění nástavbového zařízení vede ke zvýšenému opotřebení všech funkčních částí a zvyšuje riziko koroze, která má kromě jiného negativní vliv na holé kovové části, jako např. pístní tyče, a vede tak ke vzniku netěsností. Jelikož bývá silné znečištění nástavbových zařízení často způsobeno předními koly vysokozdvižného vozíku, která při jízdě rozmetají nečistoty ze země, doporučujeme montáž vhodných lapačů nečistot. 20 Pravidelná kontrola před zahájením práce Následující body je třeba obhlédnout před zahájením práce. - Netěsnosti hydraulických válců, ventilů a jejich hydraulických přípojek. - Deformace a trhliny na nosných ramenech. - Pevné usazení nástavbového zařízení na vysokozdvižném vozíku, k tomu patří zejména šroubové spoje upevňovacích háků. Případně zjištěné závady je třeba nahlásit nadřízenému pracovníkovi! Pravidelná údržba Podle intenzity používání a vnějších vlivů, jako např. působení prachu, kolísání teplot a povětrnostních podmínek, je třeba přiměřeným způsobem upravit intervaly mazání a údržby. Předpoklad: - Použitý tuk nesmí pod vlivem chladu vytvrdnout. Doporučená maziva: - Pro vodicí osy nosních ramen - Renolit S2 (Fa. Fuchs) - Interflon fin grease MP 2/3 (nepoužívejte tuky s grafitem určené pro těžké náklady!)

21 Péče a údržba Místa mazání na nosnících ramena - Pro boční posouvač (horní a dolní kluzní prvky) - Víceúčelový tuk Třída 2 BL-Verz.CZ01-07/09 Místa mazání na bočním posouvači Proveďte následující pracovní kroky: 1. Očistěte nástavbové zařízení od nečistoty a starého venku vyteklého maziva, případně k tomu použijte vysokotlaké čisticí zařízení. Proud vody neorientujte přímo na tésníc prvky. 2. Nechte nástavbové zařízení oschnout na vzduchu a/nebo urychlete sušení použitím tlakového vzduchu. 3. Zkontrolujte těsnost hydraulických válců, ventilů a všech hydraulických spojek nástavbového zařízení. 4. Zkontrolujte, zda jsou nosná ramena a nosný rám bez deformací a trhlin. 21

22 Péče a údržba 5. Zkontrolujte pevné dotažení všech šroubových spojení, případně použijte momentový klíč (utahovací momenty naleznete v příloze tohoto návodu). 6. Dodejte do všech mazacích míst nový vhodně zvolený mazací prostředek (vhodná maziva viz dolu ). 7. Proveďte všechny možné pohyby nástavbového zařízení, aby se mazivo rozmístilo v celé soustavě. 8. Nastříkejte všechny holé kovové části nástavbového zařízení běžným konzervačním prostředkem určeným k tomuto účelu. V případě technických dotazů a objednávek náhradních dílů vždy uveďte typ a sériové číslo nástavbového zařízení (viz tovární štítek)! Údržba trvalého mazacího zařízení (alternativně) POZOR Poškození stroje! Nebezpečí poškození hnací náplně: Opětovné naplnění mazacích komor v nosnících ramena přes mazací hlavici se smí uskutečnit jen po vyšroubování hnacích náplní! 22

23 Údržba trvalého mazacího zařízení (alternativně) Péče a údržba Trvalé mazací zařízení obsahuje podstatně větší množství mazacího prostředku vůči standardní verzi. Tyto nástavbová zařízení mají proto velmi mnoho delších intervalů údržby. Tyto mohou vždy podle intenzity použití jakož i vnějších vlivů jako je např. působení prachu, podléhat vysokým teplotním výkyvům a povéternostním vlivům, výkyvům a je nutno je přiměřeně přizpůsobit. Místa mazání na nosnících ramena Uspořádání mazací hlavice je identické s uspořádáním standardní varianty (viz obrázek nahoře Místa mazání na nosnících ramena (Stránka 21)). Specifikace mazacího prostředku je také identická. Přídavně se nachází bočně na nosnících ramena našroubované hnací náplně pro trvalé mazání. Proveďte následující pracovní kroky: 1. Proveďte body 1-5 jako pro standardní variantu. 2. Vyšroubujte použitú hnací náplň. K tomu má tato na svém obvodě rýhování. Přiveďte jej k řádné likvidaci. Tato se nemůže znovu použít. BL-Verz.CZ01-07/09 Hnací náplň 3. Přivádějte s mazacím lisem místa mazání přes mazací hlavici tak dlouho nový tuk až bude viditelný píst v montážním otvoru hnací náplně. Dbejte na to, aby zůstalo dostatek šroubovacího prostoru pro novou hnací náplň. Otvor hnací náplně s pístem 4. Když viditelný píst ukazuje správné opětovné naplnění, našroubujte novou hnací náplň do montážního otvoru a utáhněte silně rukou. 23

24 Péče a údržba 5. Nastavte nyní s inbusovým klíčem hnací náplň na požadovaný interval údržby. K tomu zašroubujte nastavovací šipku na požadované číslo. Čísla od 1-12 jsou měsíční údaje. Hnací náplň je poté aktivní pro zvolené období. Základní nastavení činí 12 měsíců, pokud vnější podmínky použití nepožadují žádné kratší intervaly. 6. Postupujte prosím pro jiné místa mazání stejným způsobem. 7. Nastříkejte všechny holé kovové části nástavbového zařízení běžným konzervačním prostředkem určeným k tomuto účelu. Místa mazání na bočním posouvači: Horní a dolní vodící prvky bočního posouvače se zásobují přes zásobník s mazivem. Proveďte následující pracovní kroky: 1. Proveďte body 1-5 jako pro standardní variantu. 2. Odšroubujte použitý zásobník a nahraďte jej za nový. 24 Uspořádání mazacích hrnců

25 Péče a údržba 3. Každý zásobník má hnací náplň. Nastavte tuto hnací náplň stejným způsobem jak je to popsáno pro místa mazání nosníků ramena. BL-Verz.CZ01-07/09 Mazací hrnec 4. Vyměnte všechny jiné zásobníky a nastavte tyto jak je to popsáno. 5. Nastříkejte všechny holé kovové části nástavbového zařízení běžným konzervačním prostředkem určeným k tomuto účelu. Při dočasném odstavení nástavbového zařízení z provozu je možné, hnací náplně nastavit na polohu 0. Tím se přeruší proces trvalého mazání. Po opětovném uvedení do provozu se může znovu nastavit požadovaný interval. Účinná doba hnacích náplní, která je ještě k dispozici se tím využije. Také je možné hnací náplně mezitím přestavit na jiné hodnoty libovolně, aby se tím přizpůsobilo odevzdané množství mazacího prostředku. 25

26 Likvidace odpadu Likvidace odpadu Po uplynutí doby používání nebo životnosti je třeba nástavbové zařízení definitivně vyřadit z provozu a zlikvidovat. Likvidace nástavbového zařízení Proveďte následující pracovní kroky: 1. Nástavbové zařízení vyřaďte z provozu (viz předchozí kapitola) 2. Proveďte vhodná opatření bránící opětovnému uvedení do provozu po definitivním vyřazení. 3. Nástavbové zařízení odborně rozeberte. 4. Všechny konstrukční díly, rozdělené podle materiálů, odvezte k sešrotování. 5. Veškeré zbytky kapalin předejte k likvidaci v souladu s předpisy. 26

27 Příloha Příloha Utahovací momenty šroubových spojů Veškeré válcové šrouby a šrouby se šestihrannou hlavou je třeba pro dosažení potřebného předpětí utáhnout momentovým klíčem. Potřebné utahovací momenty, seřazené podle velikosti šroubu a třídy pevnosti, jsou uvedeny v následující tabulce. Opotřebované šrouby je třeba obvykle vyměnit za nové. BL-Verz.CZ01-07/09 Závit Třída pevnosti Pro šrouby Verbus Ripp 8,8 10,9 12,9 100 M4 3,1 Nm 4,5 Nm 5,3 Nm --- M5 6,1 Nm 8,9 Nm 10,4 Nm 10 Nm M6 10,4 Nm 15,5 Nm 18 Nm 18 Nm M8 25 Nm 37 Nm 43 Nm 37 Nm M10 51 Nm 75 Nm 87 Nm 80 Nm M12 87 Nm 130 Nm 150 Nm 120 Nm M Nm 205 Nm 240 Nm 215 Nm M Nm 310 Nm 370 Nm 310 Nm M Nm 430 Nm 510 Nm --- M Nm 620 Nm 720 Nm --- M Nm 830 Nm 970 Nm --- M Nm 1060 Nm 1240 Nm --- M Nm 1550 Nm 1850 Nm --- M Nm 2100 Nm 2500 Nm --- Utahovací momenty 27

28 Příloha Hydraulické schéma Provedení s plynovými vzpěry Význam označení na hydraulickém ventilu A otevření nosných ramen B uzavření nosných ramen 28 Provedení s mikroválci Význam označení na hydraulickém ventilu A otevření nosných ramen B uzavření nosných ramen
