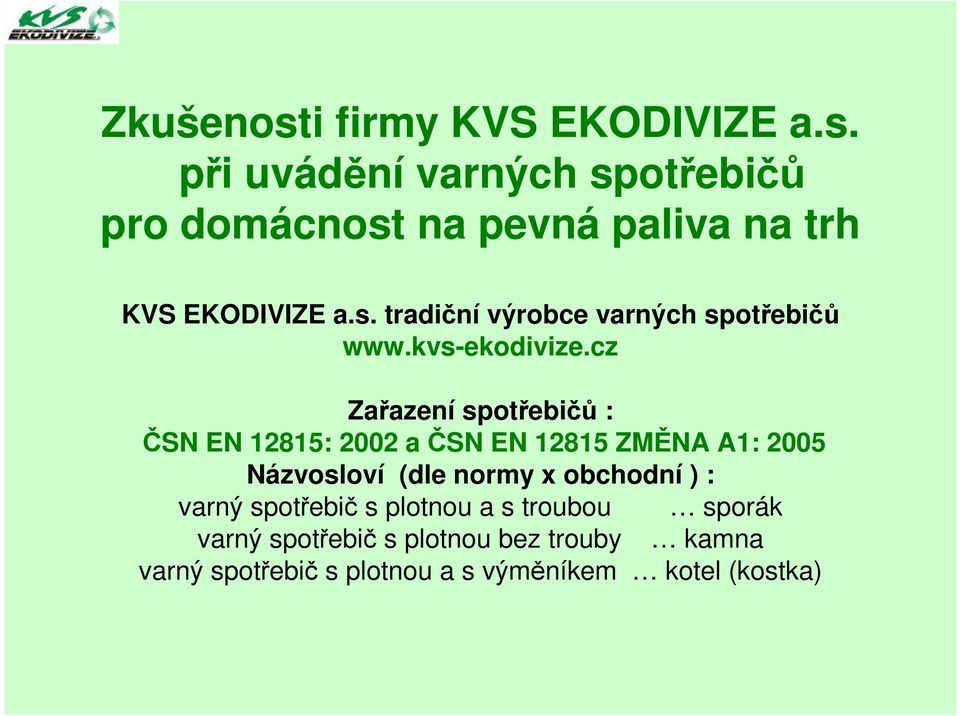

1 Zkušenosti firmy KVS EKODIVIZE a.s. při uvádění varných spotřebičů pro domácnost na pevná paliva na trh KVS EKODIVIZE a.s. tradiční výrobce varných spotřebičů Zařazení spotřebičů : ČSN EN 12815: 2002 a ČSN EN ZMĚNA A1: 2005 Názvosloví (dle normy x obchodní ) : varný spotřebič s plotnou a s troubou sporák varný spotřebič s plotnou bez trouby kamna varný spotřebič s plotnou a s výměníkem kotel (kostka)

cz Zařazení spotřebičů : ČSN EN 12815: 2002 a ČSN EN 12815 ZMĚNA A1: 2005 Názvosloví (dle normy x obchodní

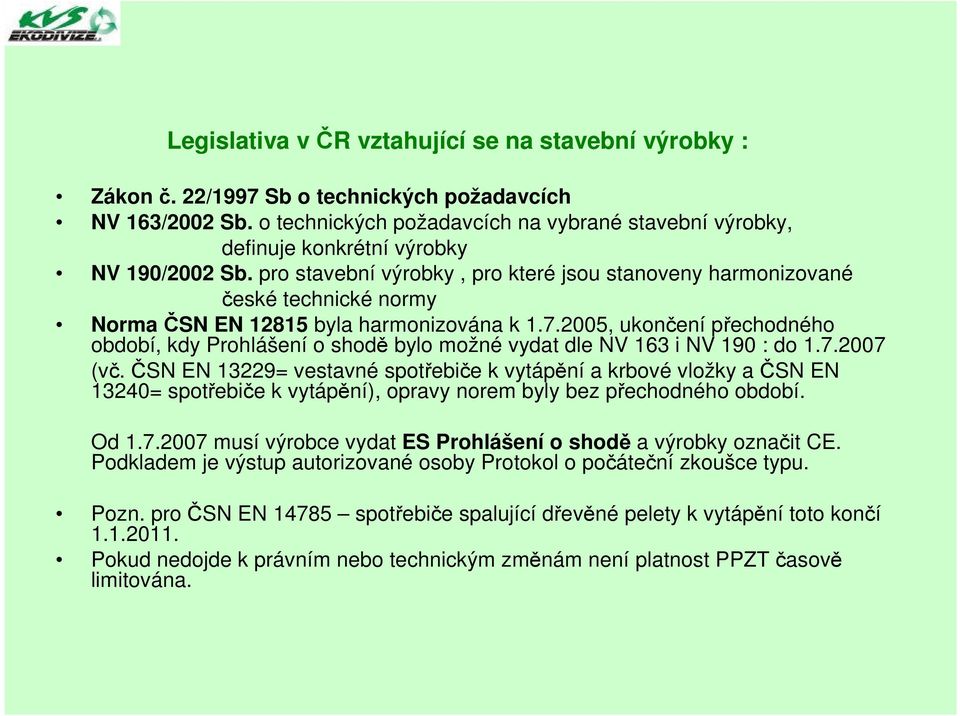

3 Legislativa v ČR vztahující se na stavební výrobky : Zákon č. 22/1997 Sb o technických požadavcích NV 163/2002 Sb. o technických požadavcích na vybrané stavební výrobky, definuje konkrétní výrobky NV 190/2002 Sb. pro stavební výrobky, pro které jsou stanoveny harmonizované české technické normy Norma ČSN EN byla harmonizována k , ukončení přechodného období, kdy Prohlášení o shodě bylo možné vydat dle NV 163 i NV 190 : do (vč. ČSN EN 13229= vestavné spotřebiče k vytápění a krbové vložky a ČSN EN 13240= spotřebiče k vytápění), opravy norem byly bez přechodného období. Od musí výrobce vydat ES Prohlášení o shodě a výrobky označit CE. Podkladem je výstup autorizované osoby Protokol o počáteční zkoušce typu. Pozn. pro ČSN EN spotřebiče spalující dřevěné pelety k vytápění toto končí Pokud nedojde k právním nebo technickým změnám není platnost PPZT časově limitována.

pro stavební výrobky, pro které jsou stanoveny harmonizované české technické normy Norma ČSN EN 12815 byla harmonizována k 1.7.

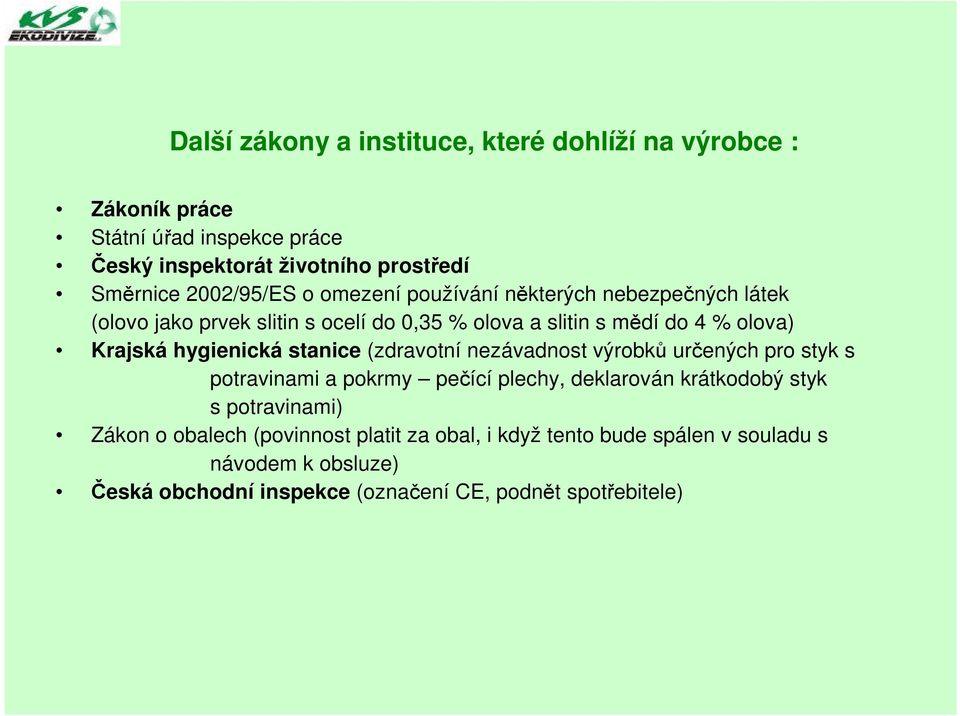

4 Další zákony a instituce, které dohlíží na výrobce : Zákoník práce Státní úřad inspekce práce Český inspektorát životního prostředí Směrnice 2002/95/ES o omezení používání některých nebezpečných látek (olovo jako prvek slitin s ocelí do 0,35 % olova a slitin s mědí do 4 % olova) Krajská hygienická stanice (zdravotní nezávadnost výrobků určených pro styk s potravinami a pokrmy pečící plechy, deklarován krátkodobý styk s potravinami) Zákon o obalech (povinnost platit za obal, i když tento bude spálen v souladu s návodem k obsluze) Česká obchodní inspekce (označení CE, podnět spotřebitele)

hygienická stanice (zdravotní nezávadnost výrobků určených pro styk s potravinami a pokrmy pečící plechy, deklarován krátkodobý styk s potravinami)

5 Zkušebna v KVS EKODIVIZE a.s., Dvorce : zkoušení od r. 1993, od začátku výroby od r zkušební palivo hnědé uhlí kostka, hnědouhelné brikety od r dřevo (habr, buk) => odklon od uhlí jako neobnovitelného zdroje paliva od r brikety BIOMAC dle potřeby jiná paliva, např. černé uhlí pro polský trh Používaný přístroj na analýzu spalin MADUR GA 40+. Nejlepší výsledky : s palivem brikety BIOMAC Rozbor paliva BIOMAC (Ústav pro výzkum a využití paliv, Praha Běchovice) : Spalné teplo : Qs = 18,64 MJ/kg Výhřevnost : Hu = 17,23 MJ/kg Voda : W = 7,7 % Popel : 0,29 % Uhlík : C = 46,93 % Vodík : H = 5,59 % Síra : S = 0,02 % Dusík : N = 0,05 % Kyslík : O = 39,42 % Měrná hmotnost : ρ = 1200 kgm -3

černé uhlí pro polský trh Používaný přístroj na analýzu spalin MADUR GA 40+.

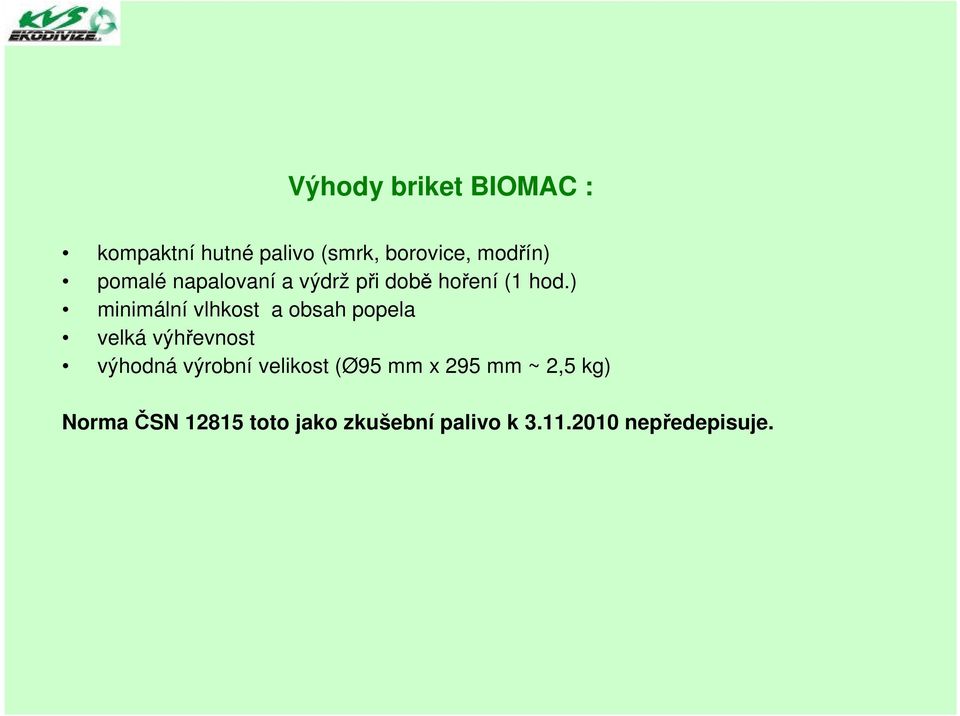

6 Výhody briket BIOMAC : kompaktní hutné palivo (smrk, borovice, modřín) pomalé napalovaní a výdrž při době hoření (1 hod.) minimální vlhkost a obsah popela velká výhřevnost výhodná výrobní velikost (Ø95 mm x 295 mm ~ 2,5 kg) Norma ČSN toto jako zkušební palivo k nepředepisuje.

) minimální vlhkost a obsah popela velká výhřevnost výhodná výrobní

7 Stanovení teoretické spotřeby vzduchu a teoretické množství kouřových plynů a maximální obsah CO2 v suchých kouřových plynech spálením 1 kg brikety BIOMAC: VO2min = 22,4 / 100 (46,93 / ,59 / 2 x 2 x 1 + 0,02 / 32 39,42 / 2 x 16) VO2min = 0, , , ,276 VO2min = 0,913 m 3 N.kg -1 Vsvzmin = 100 / 21 x 0,913 = 4,348 m 3 N.kg -1 vznikne suchých kouřových plynů : Vspnmin = 0,913 x 79 / , , ,4 / (100 x 2 x 14) x 0,05 Vspnmin = 3, , ,004 Vspnmin = 4,315 m 3 N.kg -1 maximální obsah CO2 : CO2max = 0,876 x 100 / 4,315 CO2max = 20,3 %

kg -1 Vsvzmin = 100 / 21 x 0,913 = 4,348 m 3 N.

8 Příprava spotřebiče k autorizačním zkouškám : splňuje předepsané požadavky normy (rozměry velikost popelníku, průměr odtahového hrdla, předepsané výkonové parametry plotny, zkoušky pečení aj.) spotřebič mechanicky odolný a stabilní, řemeslné provedení požární bezpečnost, používané materiály návod k obsluze, výrobní štítek výkresová dokumentace stanovení výkonu a účinnosti (snaha o nejlepší možné hodnoty při hodinové době hoření)

) spotřebič mechanicky odolný a stabilní, řemeslné provedení požární bezpečnost, používané materiály návod

9 Stanovení účinnosti spotřebiče nepřímou metodou ze ztrát a maximální účinnost : Předpoklady : umístění spotřebiče v domě (zanedbání ztrát citelným teplem popela, akumulací spotřebiče, ztráta výkonem plotny) Cr (redukovaný hmotnostní podíl uhlíku v pevných zbytcích spalování propadlých roštem) je zanedbatelné maximální naměřená průměrná hodnota CO2 ve spalinách je 12,6% (pyrolýzní kotel) nebo 6,1% (spotřebič KVS 6kW) obsah CO je minimální 0,1% průměrná teplota spalin 200 C (pyrolýzní kotel) a zároveň 200 C (spotřebič KVS 6kW) výkon spotřebiče je stanoven jako P = ( η x B x Hu ) / (100 x 3600 ) B hmotnostní tok paliva v kg/hodinu η účinnost, stanovena jako nepřímá

průměrná hodnota CO2 ve spalinách je 12,6% (pyrolýzní kotel) nebo 6,1% (spotřebič KVS 6kW) obsah CO je minimální 0,1% průměrná teplota spalin 200 C (pyrolýzní kotel) a

10 Ztráta mechanickým nedopalem se v případě dřeva bere jako 0,5% (čl.a.4.6 normy) Ztráta plynným nedopalem qb = [12644 x CO x ( C Cr ) / [ 0,536 x ( CO2 + CO) x 100 ]]x100 / Hu qb = [12644 x 0,1 x ( 46,93 0 ) / [ 0,536 x ( 12,6 + 0,1) x 100 ]]x100 / 17,23x103 qb = 0,5 % Diskuse : pro CO = 0,2% qb = 1%, pro CO = 0,4% qb = 2% při konstantním CO2=12,6% pro CO2 = 9,5% qb = 0,67%, pro CO2 = 6,1% qb = 1,04% při konstantním CO = 0,1%

= [12644 x 0,1 x ( 46,93 0 ) / [ 0,536 x ( 12,6 + 0,1) x 100 ]]x100 / 17,23x103 qb = 0,5 % Diskuse : pro

11 Ztráta citelným teplem spalin qa = [[( Cpmd x( C - Cr )) / ( 0,536 x (CO2 + CO ))] + [ CpmH2O x1,92x( 9H+W )/100 ]] (ta - tr) x100 / Hu qa = [[( 0,975x 46,93-0)) / 0,536 x(12,6 + 0,1))] + [1,895x 1,92x (9x5,59 + 7,7) / 100]] (200-20) x 100 / 17,23x103 qa = 9,2% pro CO2 = 12,6% Diskuse : pro CO2 = 12,6% pro ta = 150 C ( Cpmd =0,965; CpmH2O =1,890) qa = 6,6 % pro ta = 250 C ( Cpmd =0,980; CpmH2O =1,910) qa = 11,9 % Pro ta = 200 C ( Cpmd =0,975; CpmH2O =1,895), W=20%, H=13MJ/kg qa = 12,8% pro CO2 = 6,1% pro ta = 200 C ( Cpmd =0,975; CpmH2O =1,895) qa = 16,6% pro ta = 250 C ( Cpmd =0,980; CpmH2O =1,910) qa = 21,3% pro ta = 250 C ( Cpmd =0,980; CpmH2O =1,910), W=20%, H=13MJ/kg qa = 29 %

=1,890) qa = 6,6 % pro ta = 250 C ( Cpmd =0,980; CpmH2O =1,910) qa = 11,9 % Pro ta = 200 C ( Cpmd =0,975; CpmH2O =1,895), W=20%, H=13MJ/kg qa = 12,8% pro CO2 = 6,1% pro ta

12 Závěr : Pro stanovení účinnosti je rozhodující : druh paliva, teplota spalin, množství CO a CO2. Laické doporučení do návodu : topte tak, aby z Vašeho komína nebyl patrný vycházející dým přikládejte menší dávky paliva, udržujte spotřebič v bezvadném stavu. Trend vzhledem k snižování teploty spalin : snižování vysokých nároků na tepelnou odolnost komínu, ale přibyly požadavky na odolnost vůči vlhkosti (masivní vznik kondenzátu) a těsnost. Parametry spotřebičů KVS EKODIVIZE a.s. : technické a estetické a cenové parametry jsou srovnatelné s obdobnými výkonovými spotřebiči své kategorie.

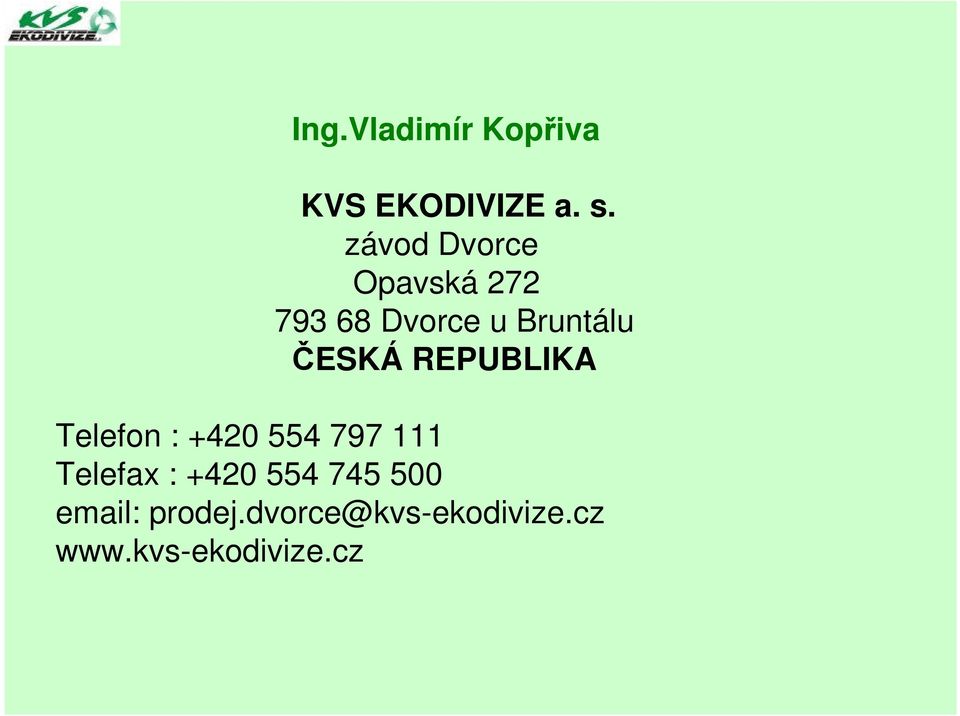

13 Ing.Vladimír Kopřiva KVS EKODIVIZE a. s. závod Dvorce Opavská Dvorce u Bruntálu ČESKÁ REPUBLIKA Telefon : Telefax : prodej.dvorce@kvs-ekodivize.cz

ČESKÁ REPUBLIKA Telefon : +420 554 797 111 Telefax :
