Regulátor topného okruhu 230 V a 24 V st.
|
|
- Milada Vávrová
- před 7 lety
- Počet zobrazení:
Transkript
1 Regulátor topného okruhu 230 V a 24 V st. Použití je regulátor teploty přiváděného topného média v závislosti na teplotě vnějšího prostředí v kotlových topných systémech na olej a plyn. Regulátor má reléové výstupy pro ovládání hořáku a čerpadla. Je možno připojit teplotní čidla pro teplotu přiváděného topného média, venkovní teplotu a teplotu místnosti. Přístroj je konstruován pro nástěnnou montáž a montáž do panelu. Funkce Je možno připojit čidlo venkovní teploty i prostorové čidlo. Čidlo venkovní teploty umožňuje kompenzaci vlivu povětrnostních podmínek, prostorové čidlo umožňuje referenční prostorovou regulaci. Do regulátoru lze instalovat analogové hodiny, pokud se vyžaduje režim s periodami snížené teploty. Za provozu v režimu snížené teploty se teplota prostoru/přiváděného topného média snižuje vzhledem k venkovní teplotě nebo se udržuje na pevně stanovené snížené hodnotě (10 C). Topný okruh je při odpojení chráněn před zamrznutím udržováním teploty 10 C. Oběhové čerpadlo je regulováno podle referenční teploty. Čerpadlo je zapnuto, když referenční teplota je vyšší než 20 C nebo když je venkovní teplota menší než +2 C. Nejvyšší i nejnižší teplotu přiváděného topného média lze nastavit na jednu ze čtyř hodnot. Vytápění může být při vysoké venkovní teplotě vypnuto. Mezní hodnota může být nastavena na jednu ze čtyř teplot. Regulátor redukuje cyklování plynového kotle. Regulátor může být použit jako podřízený v systémech s řídícím a podřízenými regulátory. Pokojový ovladač ECA 60 nebo dálkové ovládání ECA 61 lze připojit ke sběrnici systému. Příklad použití SIBC R&D VD.7A.B1.48 Danfoss 09/99 1

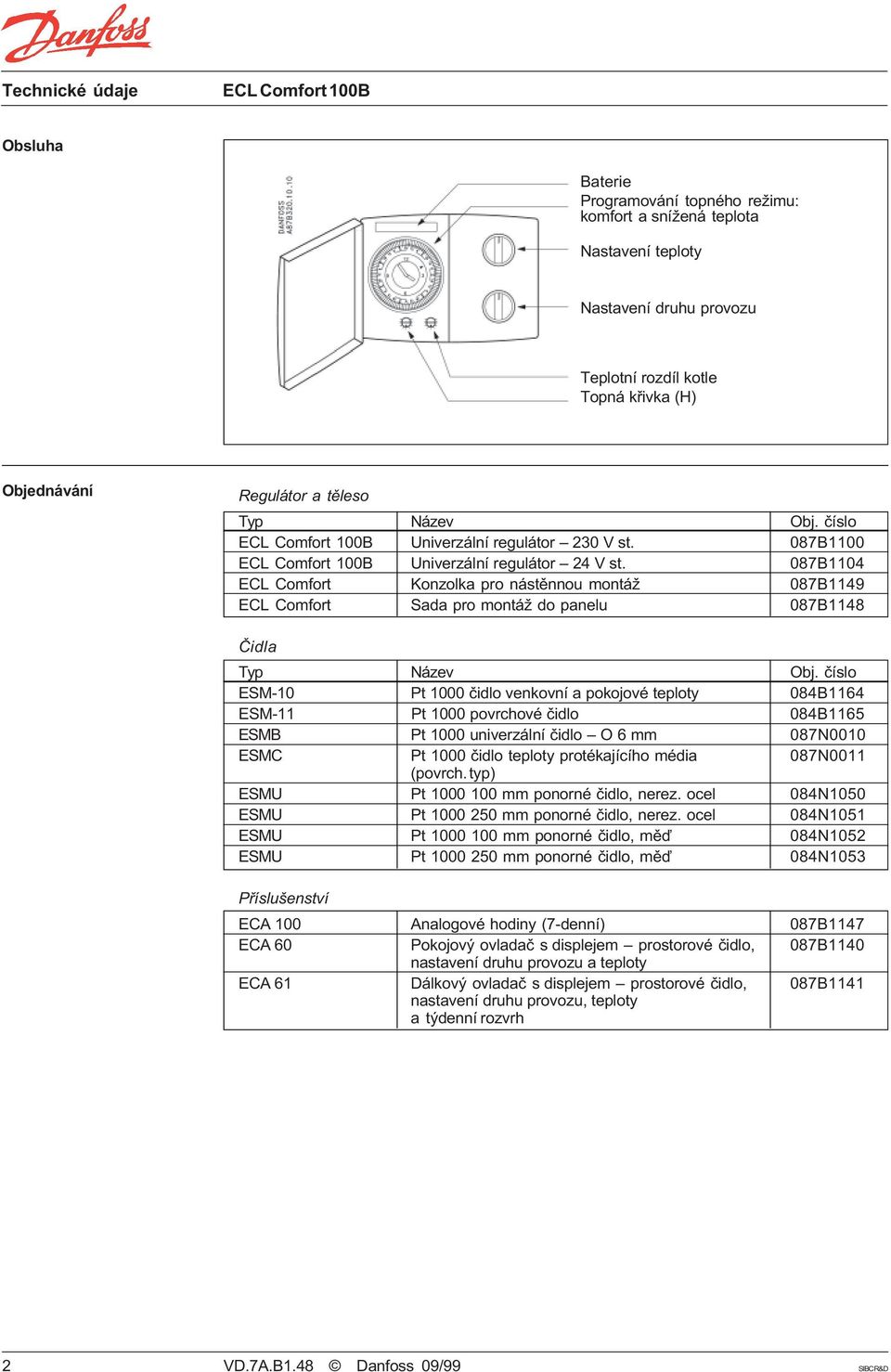

2 Obsluha Baterie Programování topného režimu: komfort a snížená teplota Nastavení teploty Nastavení druhu provozu Teplotní rozdíl kotle Topná křivka (H) Objednávání Regulátor a těleso TypNázev Obj. číslo Univerzální regulátor 230 V st. 087B1100 Univerzální regulátor 24 V st. 087B1104 ECL Comfort Konzolka pro nástěnnou montáž 087B1149 ECL Comfort Sada pro montáž do panelu 087B1148 Čidla TypNázev Obj. číslo ESM-10 Pt 1000 čidlo venkovní a pokojové teploty 084B1164 ESM-11 Pt 1000 povrchové čidlo 084B1165 ESMB Pt 1000 univerzální čidlo O 6 mm 087N0010 ESMC Pt 1000 čidlo teploty protékajícího média 087N0011 (povrch. typ) ESMU Pt mm ponorné čidlo, nerez. ocel 084N1050 ESMU Pt mm ponorné čidlo, nerez. ocel 084N1051 ESMU Pt mm ponorné čidlo, měď 084N1052 ESMU Pt mm ponorné čidlo, měď 084N1053 Příslušenství ECA 100 Analogové hodiny (7-denní) 087B1147 ECA 60 Pokojový ovladač s displejem prostorové čidlo, 087B1140 nastavení druhu provozu a teploty ECA 61 Dálkový ovladač s displejem prostorové čidlo, 087B1141 nastavení druhu provozu, teploty a týdenní rozvrh 2 VD.7A.B1.48 Danfoss 09/99 SIBC R&D

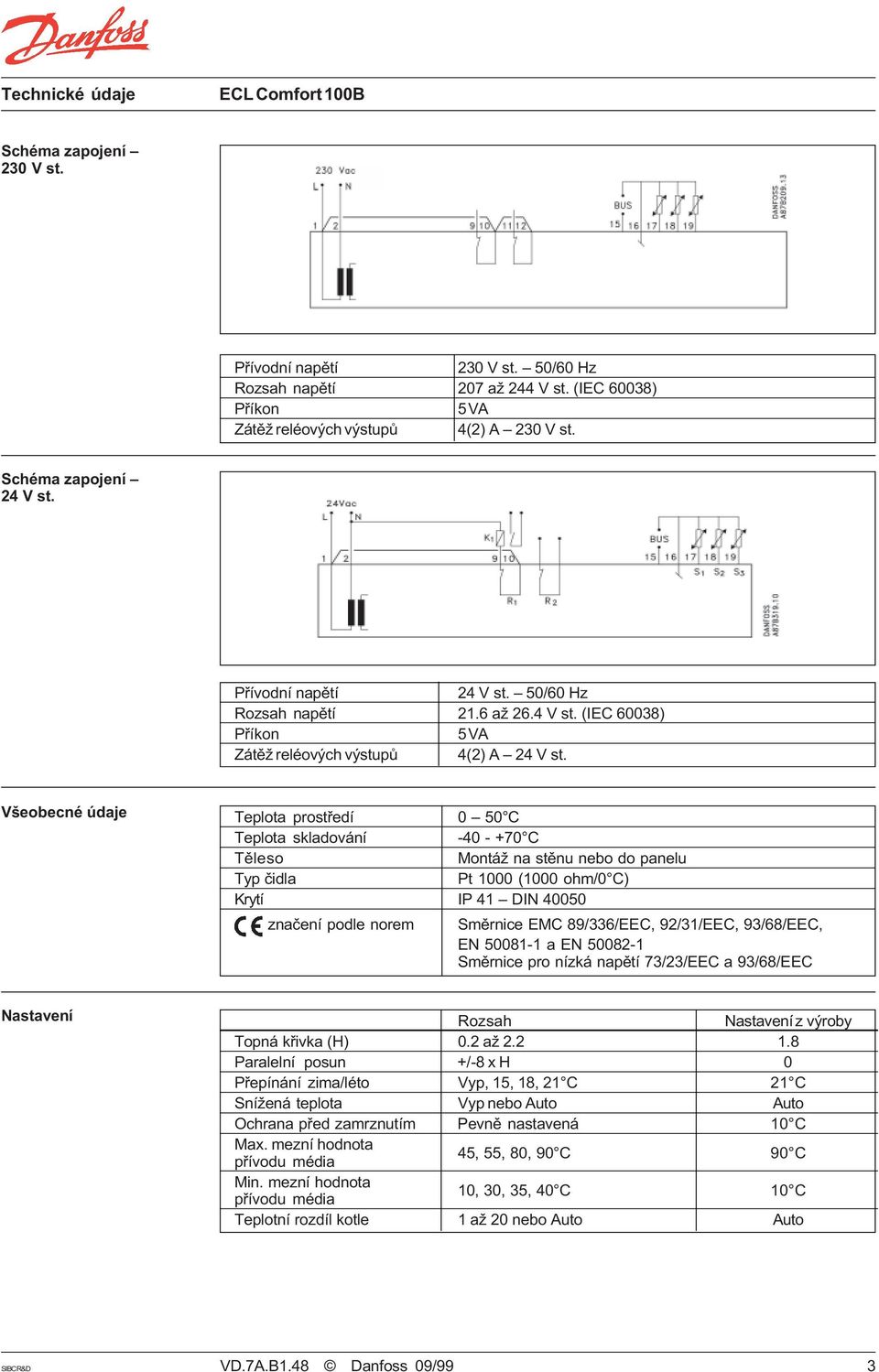

3 Schéma zapojení 230 V st. Přívodní napětí 230 V st. 50/60 Hz Rozsah napětí 207 až 244 V st. (IEC 60038) Příkon 5 VA Zátěž reléových výstupů 4(2) A 230 V st. Schéma zapojení 24 V st. Přívodní napětí 24 V st. 50/60 Hz Rozsah napětí 21.6 až 26.4 V st. (IEC 60038) Příkon 5 VA Zátěž reléových výstupů 4(2) A 24 V st. Všeobecné údaje Teplota prostředí 0 50 C Teplota skladování C Těleso Montáž na stěnu nebo do panelu Typ čidla Pt 1000 (1000 ohm/0 C) Krytí IP 41 DIN značení podle norem Směrnice EMC 89/336/EEC, 92/31/EEC, 93/68/EEC, EN a EN Směrnice pro nízká napětí 73/23/EEC a 93/68/EEC Nastavení Rozsah Nastavení z výroby Topná křivka (H) 0.2 až Paralelní posun +/-8 x H 0 Přepínání zima/léto Vyp, 15, 18, 21 C 21 C Snížená teplota Vyp nebo Auto Auto Ochrana před zamrznutím Pevně nastavená 10 C Max. mezní hodnota přívodu média 45, 55, 80, 90 C 90 C Min. mezní hodnota přívodu média 10, 30, 35, 40 C 10 C Teplotní rozdíl kotle 1 až 20 nebo Auto Auto SIBC R&D VD.7A.B1.48 Danfoss 09/99 3

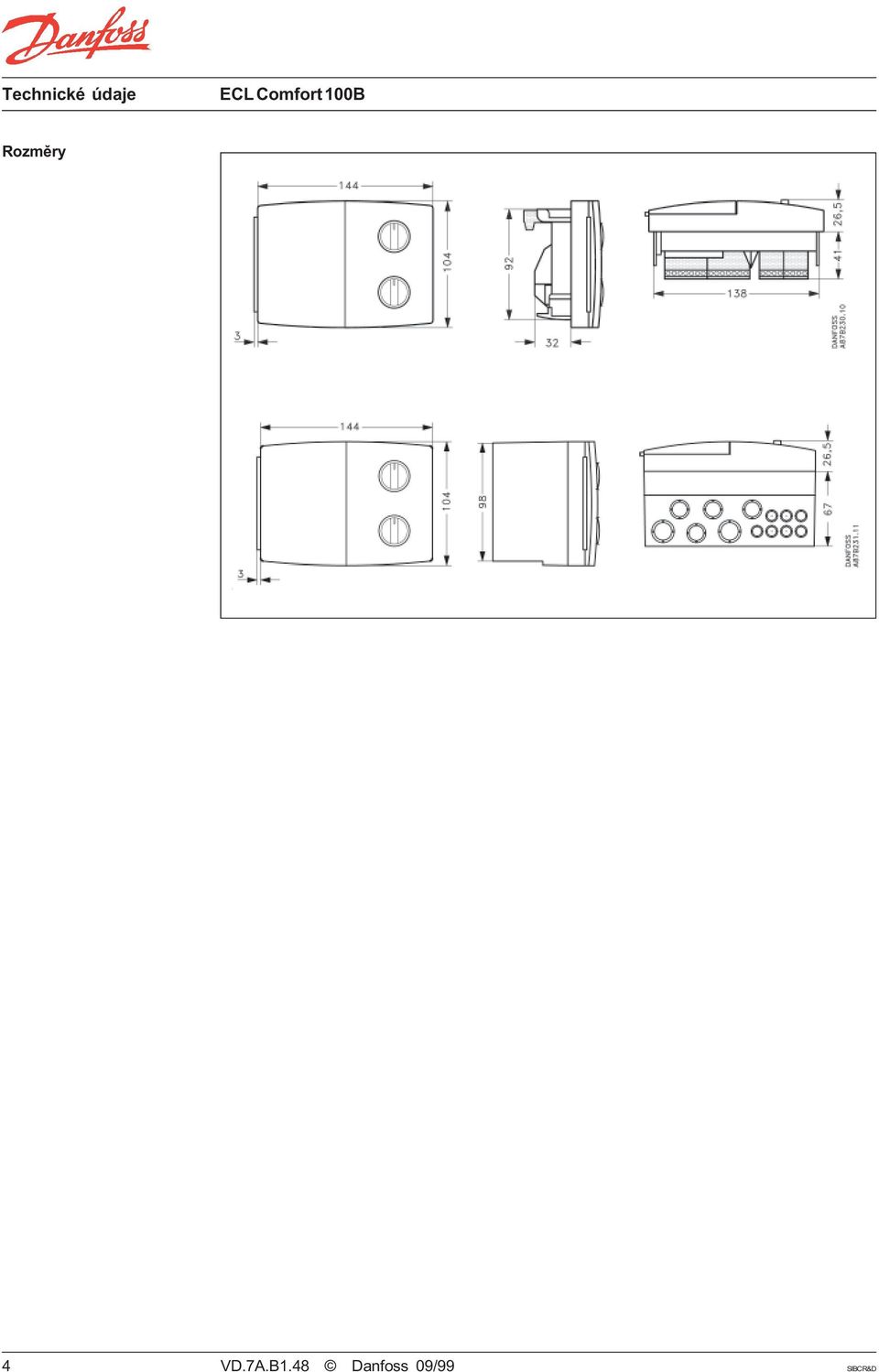

4 Rozměry 4 VD.7A.B1.48 Danfoss 09/99 SIBC R&D
5 SIBC R&D VD.7A.B1.48 Danfoss 09/99 5
6 6 VD.7A.B1.48 Danfoss 09/99 SIBC R&D
7 Technické Datový list údaje ECL Redukční Comfort ventil 100B tlaku AFD / VFG, VFGS 2 SIBC R&D VD.7A.B1.48 Danfoss 09/99 7
8 Danfoss nemůže přijmout žádnou odpovědnost za případné chyby v katalozích, brožurách a ostatních tištěných materiálech. Danfoss si vyhrazuje právo měnit své výrobky bez předchozího upozornění. Toto se týká rovněž výrobků již objednaných, pokud mohou být takové změny provedeny bez následných nezbytných změn v již dohodnutých technických podmínkách. Všechny obchodní známky v tomto materiálu jsou majetkem příslušných společností. Danfoss a logo Danfoss jsou obchodními známkami společnosti Danfoss A/S. Všechna práva vyhrazena. Danfoss s.r.o. V Chotejně 15/765 CZ Praha 10 Tel.: Telefax: danfoss.cz@danfoss.com 8 VD.7A.B1.48 Danfoss 09/99 SIBC R&D
