1 Technika na míru NOVINKA Unikátní pohled VIDEOINSPEKCE, ZOBRAZENÍ POLOHY, FUNKCE HOME A LOKALIZACE DREH- UND SCHWENKBARER DREH- UND SCHWENKBARER Made in Germany

2 Inteligentní kamerová hlava řídí a myslí (vede) Videoinspekce z kufru. Je-li nutné prověřit potrubí pro splaškovou vodu, kouřovody či klimatizační vedení nebo průmyslová vedení, máte s přístrojem vše při ruce - můžete nejen vše zdokumentovat, ale také máte možnost přímé lokalizace poškozeného místa. Nový kamerový systém firmy Wöhler je kompaktní a je umístěn ve velmi stabilním skořepinovém kufru. Skládá se z 20m dlouhé vodící GFK tyče, barevné kamerové hlavy s průměrem 40 mm a velkého barevného displeje. K tomu samozřejmě patří typické Wöhler ovládací pole, jenž slouží k jednoduchému ovládání kamerové hlavy (360 otočné, 180 kyvné), s optimálním osvětlením může kamera kontrolovat stav potrubí kolem dokola. Obzvlášť praktická je funkce HOME. Po inspekci, za pomoci klávesy, se pohled kamery automaticky srovná do polohy přímo vpřed. Vidět, uložit, poslat Cesta kamerové hlavy potrubím může být zaznamenána jako video. Překážkou není ani více kolen do 87. Je-li objeveno místo poškození, je možné pořídit okamžité foto během záznamu a to jednoduchým stiskem tlačítka. Pro odhad nákladů na opravu a její cílené provedení vylepšila firma Wöhler polohování kamerové hlavy. Mimo digitálního odměřování délky se také zobrazí poloha kamerové hlavy. To je velká pomoc např. u velmi rozvětvených potrubních sití. Obrazovka zobrazuje nepřetržitě pozici kde je v potrubí nahoře a kde dole, jestli se pohybuje nahoru nebo dolů a doleva nebo doprava. Dokonce je možná i rádiová lokalizace kamerové hlavy. Ta je jednoduchá a cenově přístupná. Tato je možná s novým přítrojem firmy Wöhler Lokátorem L 200. Robustní skořepinový kufr dvoustěnný skořepinový kufr chrání kameru, monitor a příslušenství a přesto je kompaktní a lehký Zobrazení pozice a úhlu uživatel může v každé chvíli vidět., kde je v potrubí nahoře a kde dole a v kolika stupních se stoupá potrubím nahoru nebo klesá dolů Zobrazení stavu baterií zobrazení aktuálního stavu baterií Digitální odměřování pro lokalizaci pozice se elektronicky odečítá odvinutá délka vodící tyče a tato délka se zobrazuje na monitoru Barevný monitor 7" TFT širokoúhlý monitor s vysokým rozlišením je nastavitelný a je možné jej vyjmout do délky až 2m Ovládací pole praktické ovládání menu a intuitivní ovládání pohybu kamerové hlavy ROBUSTES GEHÄUSE LAGE- UND WINKELANZEIGE DREH-/ SCHWENK- VIDEO AUFNAHME FOTO AUFNAHME ORTUNGSSENDER INTEGRIERT HOHE AKKULEISTUNG BIS ZU 4 Std. MOBIL Léty osvědčený videoinspekční systém nyní vylepšen Zobrazení pozice kamerové hlavy na displeji Orientaci udržuje funkce HOME - kamerová hlava se rovná automaticky do polohy přímo vpřed 4 hodiny flexibility vysoký provozní výkon aku baterií - 2 výměnné aku baterie vestavěný vysílač umožňuje rádiovou lokalizaci Video - výstup 2 výkonné aku baterie USB-připojení k propojení s Vaším počítačem k přenosu videosignálu na externí monitor Slot pro SD kartu Místo pro 2 NiMH aku baterie (12 V) s provozním výkonem až 2 hodiny nabíjení je možné přímo v kufru (není nutné další zařízení) Vodící tyč GFK-tyč je dlouhá 20 m k přímému uložení Vašich dat na 2 GB SD kartu Kyvná a otočná barevná kamerová hlava Ø 40 mm lze s ní kývat v rozsahu 180º a otáčet kolem osy v rozsahu 360º

3 Široké spektrum použití Wöhler L 200 Lokátor Zavrtávající se pohled do betonu či asfaltu Inspekce potrubí v zemi, ve střechách a stěnách patří ke každodenní práci řemeslníků. A po inspekci příchází na řadu lokalizace, oprava a čištění postiženého místa. Toto je s pomocí lokátoru Wöhler L 200 hrou pro děti. Vystopuje signál vysílaný hlavicí kamery s naprostou přesností. Vizualizace průsaků, dokumentace poškozených nebo znečištěných potrubních vedení pomocí videoinspekčního systému nabízí řemeslníkům a jejich zákazníkům výhodu úspory času a nákladů. Lokátor Wöhler L 200 následně lokalizuje rádiový signálkamerové hlavy Ø 40 mm. Místo poškození je rychle nalezeno a označeno díky přesné lokalizace na přehledném displeji lokalizačního zařízení. Pohled do nitra A tak jednoduše a pohodlně funguje lokalizace s přístrojem Wöhler L 200. Lokátor lze připevnit na teleskopickou tyč. Veden těsně nad zemí, podél stěny nebo pod stropem, lokalizuje Wöhler L 200 pomocí dlouhých rádiových vln kamerovou hlavu. Obzvláště ideální je, že uživatel je naváděn běhěm lokalizace barevným dislejem. Na displeji se zobrazuje naváděcí kříž, nastavený na horizontálním rastru. Následně je ke slyšení akustický signál, který je přenášen hlasitým odposlechem nebo sluchátky. Naváděcí kříž a intenzita signálu ukazují, jak daleko a ve kterém směru leží lokalizovaný bod Je-li nalezen úsek, který se musí vyčistit nebo opravit, může být okamžitě označen. K tomuto úkonu se na konci lolátoru nachází držák křídy. S 20m vodící tyčí a pohyblivou kamerovou hlavou Vám neunikne nic ani na domovní přípojce. Přesná lokalizace rádiových vln kamerové hlavy skrz beton nebo asfalt šetří čas a zbytečné stavební zásahy. Lokalizace rádiového signálu kamerové hlavy rychlé nalezení poškozených míst Jednoduché užití navádění displejem během lokalizace Barevný displej velmi dobrá čitelnost Teleskopická tyč všude bezproblémově vyslídí poškozená místa. Držák křídy umožňuje okamžité označení poškozeného místa GENAUE ORTUNG 87º- kolena budou hračkou pro kamerovou hlavu, která se může otáčet o 360º a kývat v rozsahu 180º. Mimo digitálního odečtu délky se na displeji také zobrazí poloha hlavy. Radiolokace je pak možná s přístojem Lokátor Wöhler L 200.

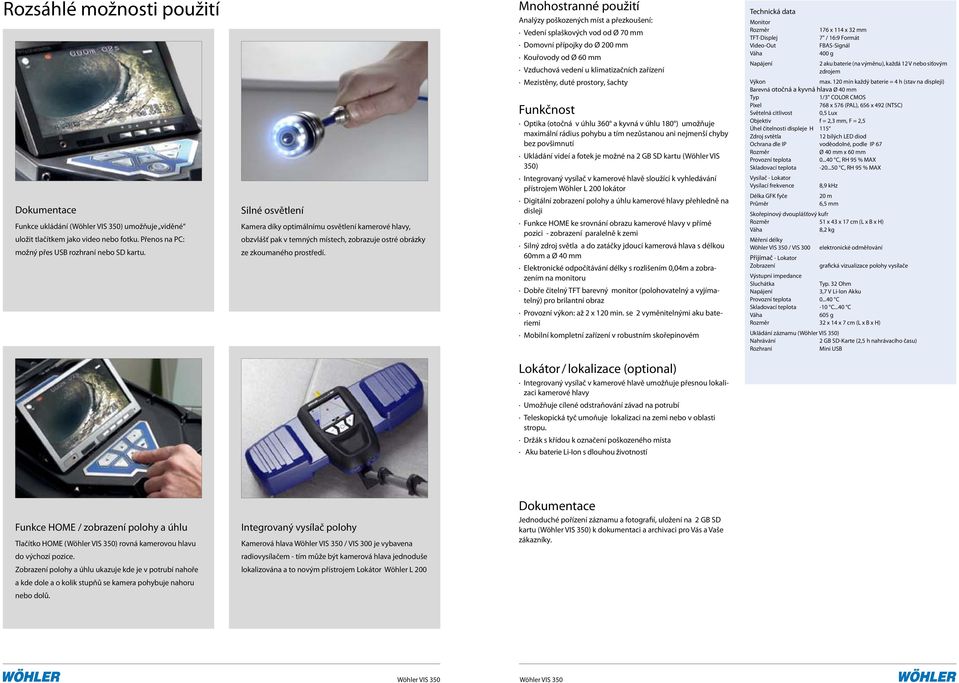

4 Rozsáhlé možnosti použití Dokumentace Funkce ukládání () umožňuje viděné uložit tlačítkem jako video nebo fotku. Přenos na PC: možný přes USB rozhraní nebo SD kartu. Silné osvětlení Kamera díky optimálnímu osvětlení kamerové hlavy, obzvlášť pak v temných místech, zobrazuje ostré obrázky ze zkoumaného prostředí. Mnohostranné použití Analýzy poškozených míst a přezkoušení: Vedení splaškových vod od Ø 70 mm Domovní přípojky do Ø 200 mm Kouřovody od Ø 60 mm Vzduchová vedení u klimatizačních zařízení Mezistěny, duté prostory, šachty Funkčnost Optika (otočná v úhlu 360 a kyvná v úhlu 180 ) umožňuje maximální rádius pohybu a tím nezůstanou ani nejmenší chyby bez povšimnutí Ukládání videí a fotek je možné na 2 GB SD kartu (Wöhler VIS 350) Integrovaný vysílač v kamerové hlavě sloužící k vyhledávání přístrojem Wöhler L 200 lokátor Digitální zobrazení polohy a úhlu kamerové hlavy přehledně na disleji Funkce HOME ke srovnání obrazu kamerové hlavy v přímé pozici - zobrazení paralelně k zemi Silný zdroj světla a do zatáčky jdoucí kamerová hlava s délkou 60mm a Ø 40 mm Elektronické odpočítávání délky s rozlišením 0,04m a zobrazením na monitoru Dobře čitelný TFT barevný monitor (polohovatelný a vyjímatelný) pro brilantní obraz Provozní výkon: až 2 x 120 min. se 2 vyměnitelnými aku bateriemi Mobilní kompletní zařízení v robustním skořepinovém Technická data Monitor Rozměr 176 x 114 x 32 mm TFT-Displej 7" / 16:9 Formát Video-Out FBAS-Signál 400 g Napájení 2 aku baterie (na výměnu), každá 12 V nebo siťovým zdrojem Výkon max. 120 min každý baterie = 4 h (stav na displeji) Barevná otočná a kyvná hlava Ø 40 mm Typ 1/3" COLOR CMOS Pixel 768 x 576 (PAL), 656 x 492 (NTSC) Světelná citlivost 0,5 Lux Objektiv f = 2,3 mm, F = 2,5 Úhel čitelnosti displeje H 115 Zdroj svtětla 12 bílých LED diod Ochrana dle IP voděodolné, podle IP 67 Rozměr Ø 40 mm x 60 mm Provozní teplota C, RH 95 % MAX Skladovací teplota C, RH 95 % MAX Vysílač - Lokator Vysílací frekvence 8,9 khz Délka GFK fyče 20 m Průměr 6,5 mm Skořepinový dvouplášťový kufr Rozměr 51 x 43 x 17 cm (L x B x H) 8,2 kg Měření délky / VIS 300 elektronické odměřování Přijímač - Lokator Zobrazení grafická vizualizace polohy vysílače Výstupní impedance Sluchátka typ. 32 Ohm Napájení 3,7 V Li-Ion Akku Provozní teplota C Skladovací teplota -10 C...40 C 605 g Rozměr 32 x 14 x 7 cm (L x B x H) Ukládání záznamu () Nahrávání 2 GB SD-Karte (2,5 h nahrávacího času) Rozhraní Mini USB Lokátor / lokalizace (optional) Integrovaný vysílač v kamerové hlavě umožňuje přesnou lokalizaci kamerové hlavy Umožňuje cílené odstraňování závad na potrubí Teleskopická tyč umoňuje lokalizaci na zemi nebo v oblasti stropu. Držák s křídou k označení poškozeného místa Aku baterie Li-Ion s dlouhou životností Funkce HOME / zobrazení polohy a úhlu Tlačítko HOME () rovná kamerovou hlavu Integrovaný vysílač polohy Kamerová hlava / VIS 300 je vybavena Dokumentace Jednoduché pořízení záznamu a fotografií, uložení na 2 GB SD kartu () k dokumentaci a archivaci pro Vás a Vaše zákazníky. do výchozí pozice. radiovysílačem - tím může být kamerová hlava jednoduše Zobrazení polohy a úhlu ukazuje kde je v potrubí nahoře lokalizována a to novým přístrojem Lokátor Wöhler L 200 a kde dole a o kolik stupňů se kamera pohybuje nahoru nebo dolů.

5 OBJEDNÁVKY em na adresu: Rádi Vám poradíme i osobně: nebo ks Wöhler VIS 300 Video-inspekční kamera Obj. č. Cena ks Vodící systémy Obj. č. Cena Wöhler VIS 300 Video-inspekční kamera Wöhler VIS 300 s elektronickým odměřováním, v plastovém kufru, s otočnou a kyvnou barevnou kamerovou hlavou o Ø 40 mm V2, TFT-široký, bervný monitor s 2 m kabelem (monitor je vyjímatelný z kufru), 20 m vodící tyč Ø 6,5 mm, 5 náhradních plastových kopulí, 1 protiskluzová podložka, 1 NiMH aku baterie a nabíječka ,00Kč ks Video-inspekční kamera Obj. č. Cena Wöhler kolečkové vedení pro kamerové hlavy a vodící tyče Wöhler tyčový element pro Wöhler VIS vodící systém Centruje GFK vodící tyč a slouží k vedení kamerové hlavy ve spojení s kolečkovým kamerovým vedením Wöhler tyčový element Ø 20 cm s 6 lištovými kartáči, jednostranné, se závitem Wöhler vodící závaží 740 g - nerez, kompenzuje ohyb GFK vodící tyče při spouštění ,00Kč ,00Kč ,00Kč Video-inspekční kamera s možností ukládání fotek a videí, s elektronickým odměřováním, v plstovém kufru, s otočnou a kyvnou kamerovou hlavou Ø 40 mm V2 s vysílačem polohy, 2 GB SD kartou a mini USB kabelem, TFT-široký, barevný monitor s 2 m kabelem (monitor je vyjímatelný z kufru), 20 m vodící tyč Ø 6,5 mm, 5 náhradních plastových kopulí, 1 protiskluzová podložka, 2 NiMH aku baterie a nabíječka ,00Kč ks Příslušenství / další produkty Obj. č. Cena Lokátor Wöhler L přijímač ,00Kč Wöhler ochranné pouzdro s prostorem pro otočnou/kyvnou kamerovou hlavu Ø 40 mm, jednoduchá montáž s bezpečným držením díky upevňovací páčce, obzvlášť dobrý výhled skrz kulatý otvor v prostoru kopule Wöhler skleněná kopule pro kamerovou hlavu Ø 40 mm Wöhler náhradní plastové kopule, 10 ks pro kamerovou hlavu Ø 40 mm ,00Kč ,00Kč ,00Kč Video-inspekční kamera s lokátorem Wöhler L 200 Video-ispekční kamera (Obj.č. 7350) a k tomu Lokátor Wöhler L 200, sluchátka a teleskopická tyč ,00Kč Dodatečná clona pro monitor VIS 2xx/3xx ,00Kč Nabíječka pro Wöhler VIS 2xx/3xx ,00Kč Nabíjecí proces s 18 V Ceny jsou uvedeny bez DPH. K objednávce bude připočteno poštovné. Wöhler Bohemia s.r.o Za Náspem 1993, CZ Pelhřimov Tel.: Fax:
