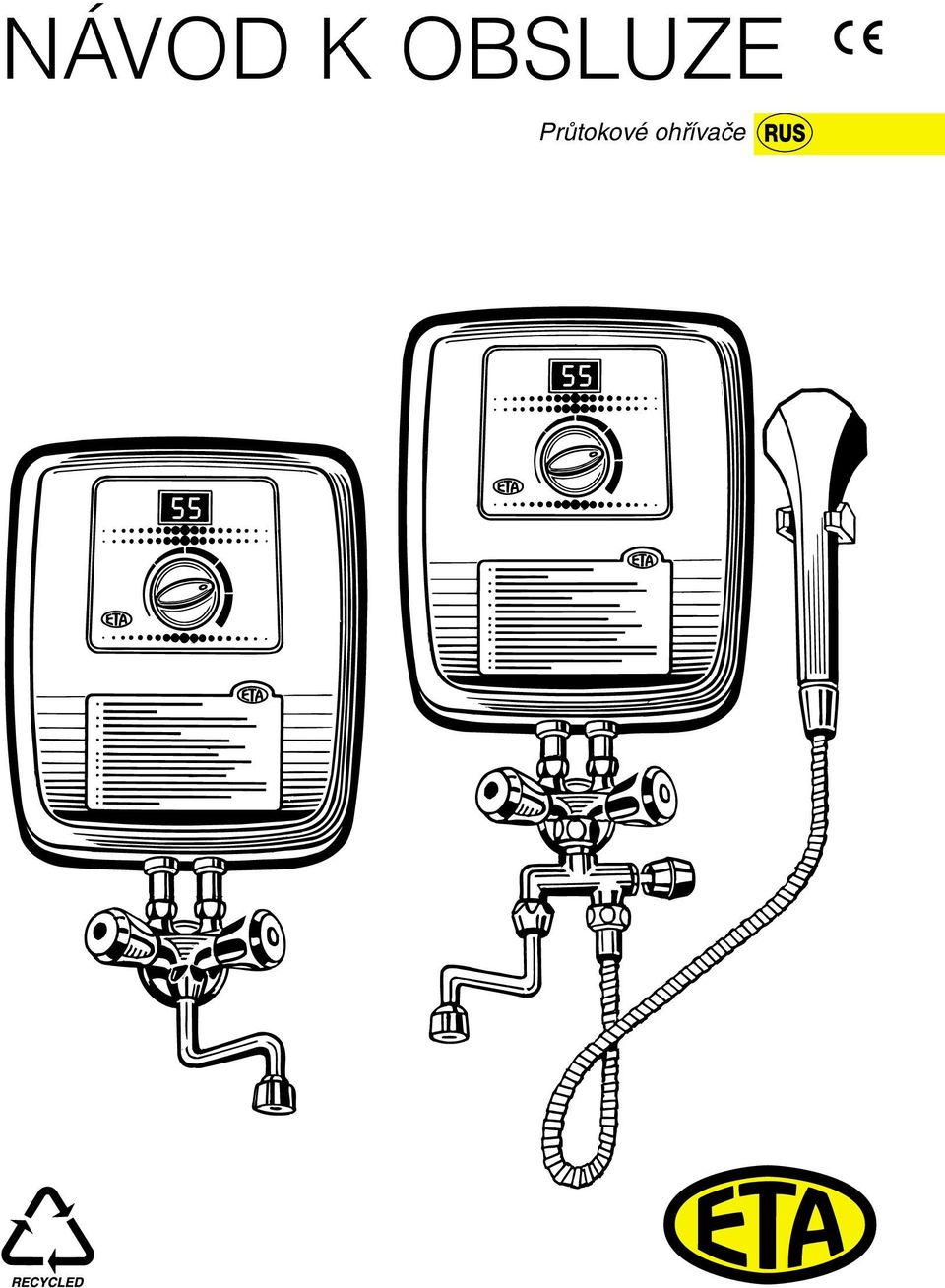

1 NÁVOD K OBSLUZE PrÛtokové ohfiívaãe

2 1 2 3 UPEV OVACÍ ROZMùRY 2

3

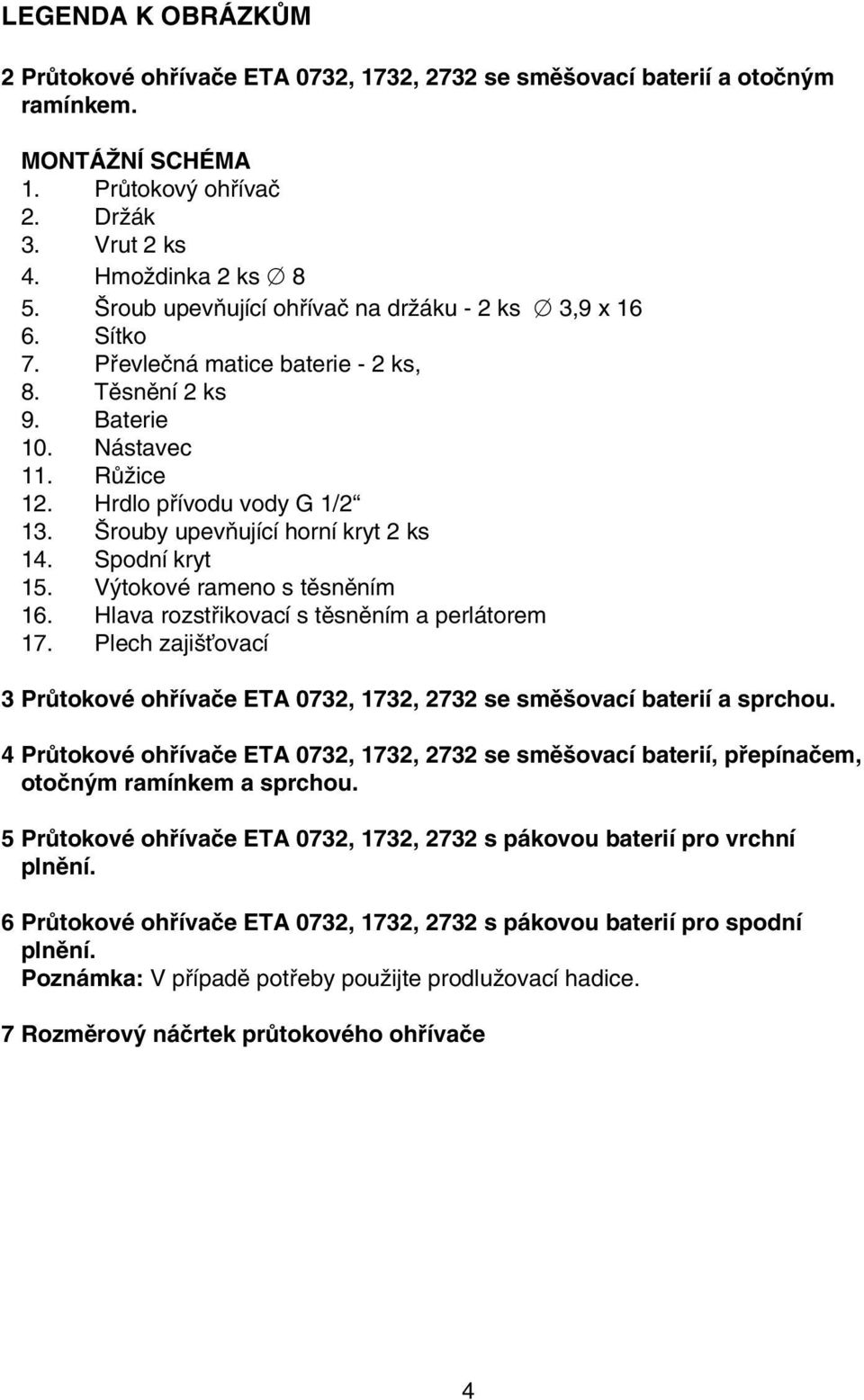

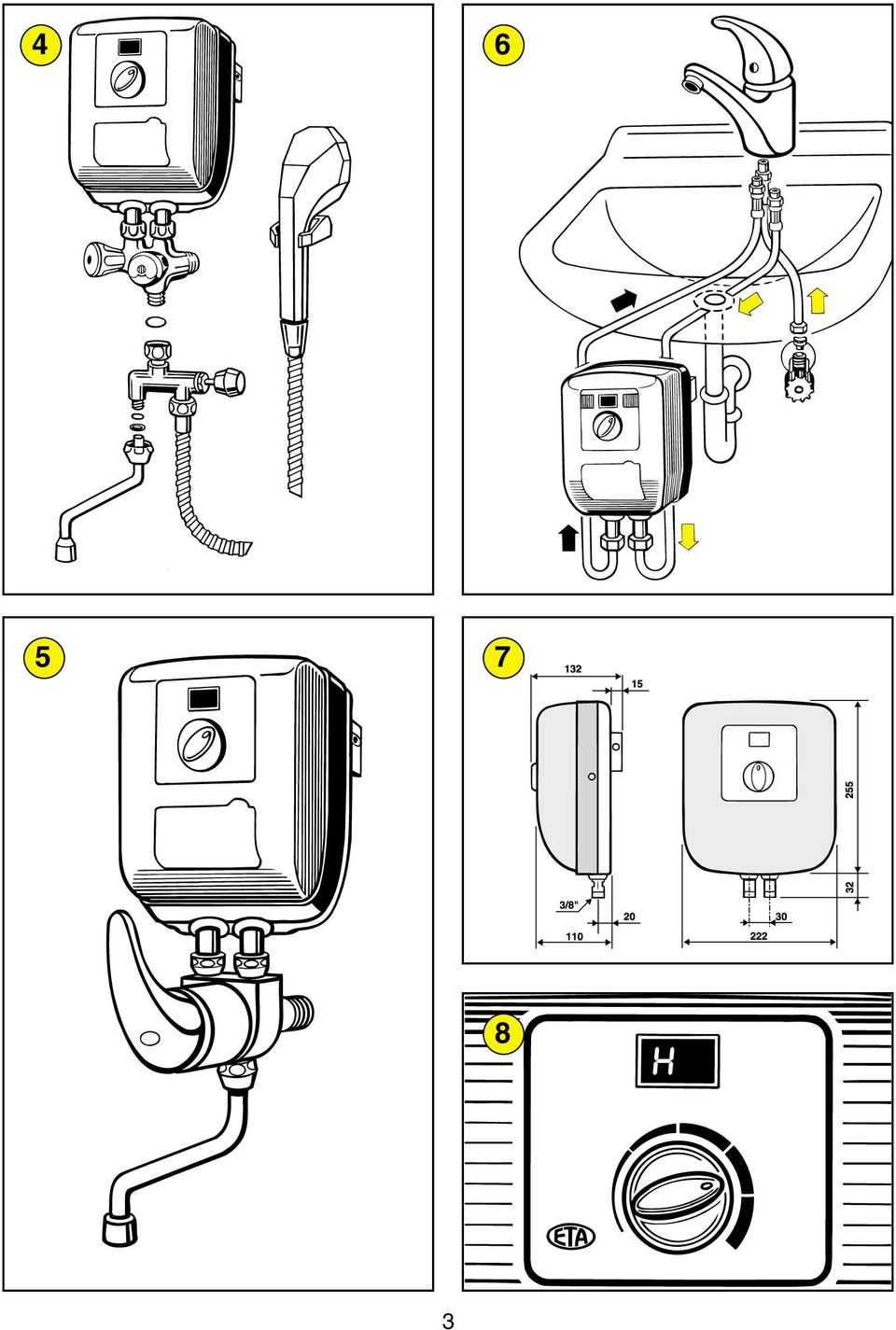

4 LEGENDA K OBRÁZKÒM 2 PrÛtokové ohfiívaãe ETA 0732, 1732, 2732 se smû ovací baterií a otoãn m ramínkem. MONTÁÎNÍ SCHÉMA 1. PrÛtokov ohfiívaã 2. DrÏák 3. Vrut 2 ks 4. HmoÏdinka 2 ks 8 5. roub upevàující ohfiívaã na drïáku - 2 ks 3,9 x Sítko 7. Pfievleãná matice baterie - 2 ks, 8. Tûsnûní 2 ks 9. Baterie 10. Nástavec 11. RÛÏice 12. Hrdlo pfiívodu vody G 1/2 13. rouby upevàující horní kryt 2 ks 14. Spodní kryt 15. V tokové rameno s tûsnûním 16. Hlava rozstfiikovací s tûsnûním a perlátorem 17. Plech zaji Èovací 3 PrÛtokové ohfiívaãe ETA 0732, 1732, 2732 se smû ovací baterií a sprchou. 4 PrÛtokové ohfiívaãe ETA 0732, 1732, 2732 se smû ovací baterií, pfiepínaãem, otoãn m ramínkem a sprchou. 5 PrÛtokové ohfiívaãe ETA 0732, 1732, 2732 s pákovou baterií pro vrchní plnûní. 6 PrÛtokové ohfiívaãe ETA 0732, 1732, 2732 s pákovou baterií pro spodní plnûní. Poznámka: V pfiípadû potfieby pouïijte prodluïovací hadice. 7 Rozmûrov náãrtek prûtokového ohfiívaãe 4

5 PrÛtokové ohfiívaãe vody s plynule nastavitelnou teplotou eta 0732 eta 1732 eta 2732 NÁVOD K OBSLUZE Elektrick prûtokov ohfiívaã vody ETA typ 732 je v robek, kter je sv m tvarov m fie ením a rozmûry urãen pfiímo na místo pouïití nad i pod umyvadlo, dfiez, sprchu a pod. Typ ETA 0732 a ETA 1732 pouze pro pevné pfiipojení k elektrickému rozvodu 3 x 400 V! Typ ETA 2732 pro pevné pfiipojení 230 V. Je vhodn pro ohfiev vody v domácnosti, dílnách, lékafisk ch ordinacích, zvlá tû v ude tam, kde je potfiebn okamïit odbûr teplé vody. Lze jej pfiipojit i na domácí vodárnu (Darling). V hody prûtokov ch ohfiívaãû ETA s nastavitelnou teplotou vody - jednoduchá obsluha a snadná montáï, - rychl a úsporn spotfiebiã, - okamïit a nepfietrïit odbûr teplé vody, - ekonomick a ekologick spotfiebiã - sniïuje spotfiebu vody a energie, - elektronická regulace udrïuje stálou nastavenou teplotu vytékající vody nezávisle na zmûnû tlaku v potrubí a mnoïství protékající vody, - digitální ukazatel teploty vytékající vody z ohfiívaãe, - moïnost plynulého nastavení teploty vytékající vody, - vysoká spolehlivost a bezpeãnost provozu, - bezpeãnostní ji tûní topn ch spirál proti jejich sepnutí bez vody, - pracuje o provozním tlaku od 0,08 MPa (0,8 Atm), - moïnost instalace v koupelnách a um vacích prostorách do zóny 1 - krytí IP 25 (nad úroveà vany, sprchové kouty) dle IEC : 1984 (obr. 1). I. POKYNY K OBSLUZE Pfied uvedením do provozu si peãlivû pfieãtûte návod k obsluze, prohlédnûte vyobrazení na obrázcích a návod uschovejte. K tomuto v robku je nutné pouïít pouze speciální nízkotlakou smû ovací baterii. Otevfiením ventilu teplé vody (ãervené oznaãení) na smû ovací baterii se automaticky zapíná ohfiev protékající vody. Zapnutí ohfievu signalizuje rozsvícení digitálního ukazatele teploty, která je udána ve C. Z dûvodu bezpeãnosti dochází k ohfievu vody pfii prûtoku vy ím neï 1,3 l/min. Teplota je snímána uvnitfi ohfiívaãe (to znamená, Ïe údaj na displeji nemusí pfiesnû odpovídat teplotû vytékající vody, zvlá tû napfi. pfii pouïití sprchy, vzhledem k ochlazení vody v pfiívodní hadici). Údaj o teplotû je signalizován pouze pfii otevfiení ventilu teplé vody. 5

6 Pfii mísení teplé vody se studenou se hodnota teploty na digitálním ukazateli nemûní. Odbûr studené vody se provádí modr m ventilem. K nastavení poïadované teploty vytékající vody pouïijte regulaãní kotouã na plá ti ohfiívaãe a sledujte údaje na digitálním ukazateli. V pfiípadû, Ïe ukazatel zaãne pfii nastavování teploty blikat, upozoràuje tím, Ïe mnoïství protékající vody nestaãí ohfiívaã ani sv m maximálním v konem ohfiát na poïadovanou teplotu. V tomto pfiípadû sniïujte pomalu ãerven m ventilem smû ovací baterie prûtok vody, aï se na ukazateli objeví údaj správné teploty. Uzavfiením ãerveného ventilu na smû ovací baterii se automaticky vypne ohfiev, ukazatel teploty zhasne a odbûr el. energie se pfieru í. II. BEZPEâNOSTNÍ UPOZORNùNÍ PrÛtokové ohfiívaãe ETA odpovídají pfiedepsan m bezpeãnostním pfiedpisûm. Pro správné a bezpeãné uïívaní prûtokového ohfiívaãe upozoràujeme na následující skuteãnosti: - Elektrická a vodovodní instalace musí odpovídat platn m pfiedpisûm a normám. - Ohfiívaã smí b t instalován jen v nemrznoucím prostfiedí. Pfii pfiípadném zamrznutí neuvádûjte ohfiívaã do provozu. - Do pevného el. pfiívodu musí b t instalováno zafiízení umoïàující odpojení v ech pólû se vzdáleností kontaktû v rozpojeném stavu min. 3 mm. - Mûrn odpor vody pfii 15 C nesmí b t men í neï 1300 Ohm. cm (poïadavek normy EN ). Pitná voda vesmûs tento poïadavek splàuje. Informaci o vodivosti vody získáte u správce vodovodu, pfiípadnû na hygienické stanici. - Minimální a maximální tlak vody v pfiívodním potrubí musí odpovídat hodnotám uveden m v technick ch údajích ohfiívaãe. - V robek má krytí IP 25 a smí b t umístûn v koupelnách, sprchov ch koutech a um vacích prostorách podle IEC : 1984 v zónách 1, 2 a 3 (obr. 1). - PrÛtokov ohfiívaã je chránûn proti tryskající vodû (IP X5). - Pfii prvním uvedení do provozu od roubujte perlátor na v tokovém ramínku nebo sprchov nástavec a otevfiete modr ventil smû ovací baterie. PrÛtokem studené vody se odstraní zbytky neãistot z vodovodního potrubí po montáïi a po utûsnûní armatur. Modr ventil uzavfiete. Otevfiete ãerven ventil a nechte jej otevfien tak dlouho, aï voda z prûtokového ohfiívaãe zaãne vytékat plynule (odstranûní vzduchu). Po namontování perlátoru nebo pfiipojení sprchy je moïné ohfiívaã pfiipojit k elektrické síti. - PrÛtokov ohfiívaã je konstruován s otevfien m v tokem (beztlakov ). Z toho dûvodu nesmí b t na jeho v toku pfiipojen uzavírací ventil, Ïádná dal í armatura ani jiné zafiízení. PouÏijte pouze speciální nízkotlaké smû ovací baterie a dal í pfiíslu enství. Tyto komponenty jsou téï dodávány v robcem ohfiívaãe. - Je-li v ohfiívaãi vzduch (napfi. pfii pfieru ení dodávky vody), proveìte odvzdu nûní obdobn m zpûsobem jako pfii montáïi spotfiebiãe (nezapomeàte ohfiívaã odpojit od el. sítû). - PrÛtokov ohfiívaã je urãen pouze k ohfievu studené protékající vody. Nesmí b t pouïit pro dal í ohfiev, napfi. pfiipojením na elektrick zásobník a pod.. - Pravidelnû kontrolujte prûtok a odstraàujte vodní kámen z perlátoru a sprchy (viz. IV. Pokyny pro údrïbu). - Ohfiívaã nesmí b t ponofien do vody a instalován ve v bu ném prostfiedí. 6

7 - ZabraÀte v manipulaci dûtem a nesvéprávn m osobám! - Neprovádûjte Ïádné zásahy a opravy prûtokového ohfiívaãe, pokud je pfiipojen k elektrické síti. - Ve keré opravy svûfite pracovníkovi odborného servisu - viz seznam. - Vyvarujte se mechanického po kození spotfiebiãe a po kození mrazem. - NedodrÏením pokynû uveden ch v robcem zaniká právo na záruãní opravu. Bezpeãnostní prvky v robku 1) Elektronická regulace podstatnû sniïuje riziko po kození top. spirál v pfiípadû, Ïe ohfiívaãem proudí vzduch. Tento stav mûïe vzniknout napfi. nesprávn m uvedením do provozu, pfieru ením dodávky vody pfii opravû vodovodního fiádu, del í dobou nepouïívání a pod. 2) Ochrana proti pfiehfiátí spotfiebiãe a tvofiení vodního kamene. V pfiípadû, Ïe teplota vytékající vody pfiesahuje 73 C, vypne se ohfiev. Na digitálním ukazateli (vlevo) se rozsvítí H (obr. 8). Tento nárûst teploty mûïe b t zpûsoben napfi. tím, Ïe pfiitékající voda do ohfiívaãe má vy í teplotu, neï 25 C. Uvedení ohfiívaãe do normálního provozu provedeme sniïováním teploty regulaãním kotouãem. III. POKYNY PRO MONTÁÎ A. Pfiipojení vody a upevnûní ohfiívaãe na stûnu Poznámka: S ohledem na 100% kontrolu vodní tlakovou zkou kou mûïe v ohfiívaãi zûstat mal zbytek vody, coï není na závadu. V vod studené (vstupní) vody musí b t proveden armaturou s vnitfiním závitem G 1/2, s hrdlem armatury v rovinû stûny (obkladu). Dle rozmûrû uveden ch v montáïním schématu vyvrtejte dva otvory s prûmûrem 8 mm do hloubky 40 mm. Do otvorû umístûte hmoïdinky a dvûma vruty pfiipevnûte drïák. Na hrdlo armatury na roubujte nástavec s rûïicí. Pokud jsou trubky prûtokového ohfiívaãe opatfieny zátkami, sejmûte je. Na nástavec na roubujte speciální nízkotlakou smû ovací baterii. Do pfievleãn ch matic vloïte pfiíslu ná tûsnûní a do trubky pfiívodu vody prûtokového ohfiívaãe sítko. Trubka pfiívodní vody je oznaãena modrou barvou. Potom usaìte ohfiívaã na pfiipojovací pfievleãné matice baterie tak, aby v stupky drïákû byly zasunuty v pfiíslu n ch otvorech spodního krytu prûtokového ohfiívaãe. Utáhnûte pfievleãné matice baterie a potom za roubujte dva rouby pro upevnûní drïáku (obr. 2). B. Pfiipojení ohfiívaãe k elektrické síti Ohfiívaã pfiipojit k pevnému vedení. Spotfiebiã musí b t spojen s ochrann m vodiãem! El. instalaci ohfiívaãû s pevn m pfiipojením musí provádût firma s oprávnûním pro práci na el. zafiízení. Správnost instalace musí potvrdit v záruãním listû. Bez potvrzení se na v robek nevztahuje záruka! Pro pfiípoj pouïijte síèov pfiívod odpovídajícího prûfiezu podle typu prûtokového ohfiívaãe a údajû technick ch dat prûtokov ch ohfiívaãû s elektronicky fiízenou teplotou vody. Vy roubujte dva rouby na bocích horního krytu a kryt sejmûte. SíÈov pfiívod zaveìte do 7

8 prûchodky ve spodním krytu a odizolované konce jednotliv ch Ïil zapojte do oznaãen ch svorek. K upevnûní síèového pfiívodu pouïijte izolaãní spony a 2 ks roubû 3,9 x 19 - souãást pfiíslu enství. Pfii zpûtné montáïi horního krytu nejdfiíve nastavte spojku el. regulátoru (potenciometru) do polohy min. (krajní poloha otáãení proti smûru hodinov ch ruãiãek). Do polohy min. otoãte i regulaãní kotouã. NasuÀte horní kryt na spodní a po jejich správném sesazení za roubujte oba upevàovací rouby. Pfii uvedení ohfiívaãe do provozu zkontrolujte správnou funkci regulace teploty otáãením regulaãního kotouãe mezi min. a max. v obou smûrech. Na digitálním ukazateli kontrolujeme zmûnu teploty. V pfiípadû, Ïe po správném uvedení do provozu na displeji trvale svítí písmeno F (extrémnû nízká vodivost vody), kontaktujte nejbliï í odborn servis (viz seznam). IV. POKYNY PRO ÚDRÎBU ÚdrÏba prûtokového ohfiívaãe je velice snadná. Je omezena pouze na udrïování jeho povrchové ãistoty, kontroly ãistoty sítka v pfiívodu studené vody a ãi tûní perlátoru nebo sprchové vloïky. Perlátor Pfii ãi tûní od roubujte perlátor z otoãného ramínka. Vyjmûte vloïku a vyãistûte její otvory. MontáÏ proveìte opaãn m postupem. Sprchová vloïka Pfii ãi tûní sprchové vloïky povolte roub na ãelní v tokové plo e. Vyjmûte jednotlivé vloïky a proãistûte prûtokové kanálky na obvodu vloïek napfi. mûkk m kartáãkem. MontáÏ proveìte opaãn m postupem. V pfiípadû, Ïe i po v e uvedeném ãi tûní je prûtok vody ohfiívaãe niï í, je nutné vyãistit sítko v pfiívodu vody do ohfiívaãe (obr. 2 - pozice 6). âi tûní sítka v pfiívodu vody Odpojte nejdfiíve spotfiebiã jistícím prvkem od el. sítû a seznamte ostatní uïivatele ohfiívaãe s jeho odpojením jistícím prvkem. Poté uzavfiete pfiívod vody. Demontujte ohfiívaã ze zdi a od pfiívodu vody. Vyãistûte sítko a montáï spotfiebiãe proveìte opaãn m postupem. Vnûj í plochy prûtokového ohfiívaãe a smû ovací baterie otfiete navlhãen m mûkk m hadfiíkem v roztoku saponátu. NepouÏívejte agresivní roztoky a drsné ãisticí prostfiedky. Rozsáhlej í údrïbu a opravy svûfite vïdy odborníkovi! ZÁRUâNÍ PODMÍNKY Záruãní doba na v robek je uvedena na záruãním listû a poãítá se od data prodeje v robku. Právo na poskytnutí bezplatné záruãní opravy v robku v záruãní dobû vzniká pouze za pfiedpokladu, Ïe jeho elektrickou instalaci a uvedení do provozu provedla firma s oprávnûním pro práci na el. zafiízení. Uvedení do provozu je tato firma povinna zapsat a potvrdit na záruãním listû (datum, razítko a podpis). 8

9 POZOR: Spotfiebitel pozb vá nárok na provedení bezplatné záruãní opravy v pfiípadû, Ïe v robek nebyl uveden do provozu v e uvedenou osobou, a tato skuteãnost nebyla zaznamenána do záruãního listu. V robce neodpovídá za kody vzniklé neodbornou montáïí. V pfiípadû poruchy v robku se obraète na nejbliï í autorizovan servis (viz Seznam servisû). Z hlediska elektromagnetické kompatibility v robek odpovídá Direktivû 89/336/EEC a z hlediska elektrické bezpeãnosti Direktivû 73/23/EEC. Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci, si v robce vyhrazuje. V. TECHNICKÁ DATA PRÒTOKOV CH OH ÍVAâÒ S ELEKTRONICKY ÍZENOU TEPLOTOU VODY TYP ETA 0732 ETA 1732 ETA 2732 Jmenovit pfiíkon (kw) 6, Jmenovité napûtí (V) 3 x x Jmenovit proud (A) 9,8 15,9 21,7 Ji tûní pojistka (A) Jmenovit prûfiez vodiãû Cu (mm 2 ) 1 1,5 2,5 DOPORUâENO - pro umyvadlo - pro dfiez - pro sprchu - pro malou vanu Minimální tlak vody v potrubí (MPa) 0,08 Maximální tlak vody v potrubí (MPa) 0,6 Pfietlak (MPa) 0 El. pfiipojení prûtokov ohfiívaã pfiipojit k pevnému vedení StupeÀ krytí IP 25 Hmotnost spotfiebiãe (kg) cca 2,4 Pfiípoj na studenou vodu G 1/2 Rozmûry V x D x (mm) 225 x 222 x 132 9

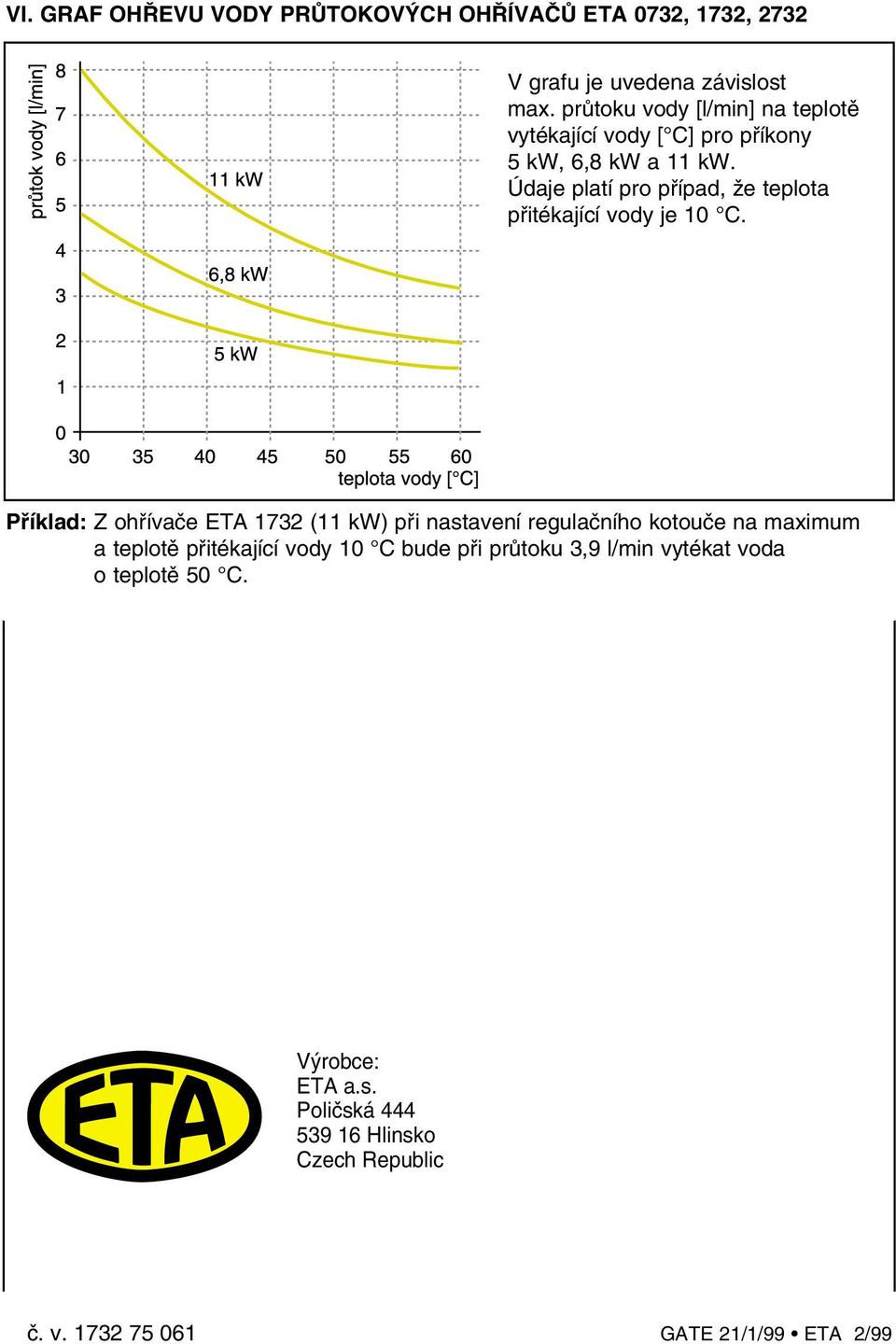

10 VI. GRAF OH EVU VODY PRÒTOKOV CH OH ÍVAâÒ ETA 0732, 1732, 2732 V grafu je uvedena závislost max. prûtoku vody [l/min] na teplotû vytékající vody [ C] pro pfiíkony 5 kw, 6,8 kw a 11 kw. Údaje platí pro pfiípad, Ïe teplota pfiitékající vody je 10 C. Pfiíklad: Z ohfiívaãe ETA 1732 (11 kw) pfii nastavení regulaãního kotouãe na maximum a teplotû pfiitékající vody 10 C bude pfii prûtoku 3,9 l/min vytékat voda o teplotû 50 C. V robce: ETA a.s. Poliãská Hlinsko Czech Republic ã. v GATE 21/1/99 ETA 2/99
